Пчак из неизвестного инструмента

Внимание!!! Данная самоделка размещена исключительно в ознакомительных целях.
Запрещено создание и применение в качестве холодного оружия, согласно ст223.4 УК РФ грозит лишение свободы до двух лет!


Приветствую всех любителей мастерить что то из ничего!!!

Попал в руки интересный инструмент. Не понятно что мастер хотел изобразить но есть подозрение что это мачете в стиле Хай Так. Попробуем сделать из него что то менее экзотическое но более полезное.



Сталь вроде бы неплохая, а форма поковки так и просит сделать из нее пчак.

Понадобившиеся инструменты и приспособления.

1. Сварочный инвертор.
2. Угловая шлифовальная машина.
3. Электродрель.
4. Бормашина.
5. Заточной станок.
6. Блок питания 12 v.
7. Ножовка по металлу.
8. Надфили.
9. Тиски.
10. Метчик.
11. Сверла.
12. Штангенциркуль.
13. Маркер,
14. Шило.
15. Оселок.

Понадобившиеся материалы и расходники.

1. Шпилька М 8.
2. Гайка М 8.
3. Латунный прут Ø 50 мм.
4. Эбонит.
5. Обрезки пластмассы и плотной резины.
6. Эпоксидная смола.
7. Наждачная бумага.
8. Паста ГОИ.
9. Соль.
10. Отрезной и лепестковый круг на УШМ.

1. Изготовление клинка.

К сожалению, прежний мастер, в попытке сделать ручку, насверлил ненужных отверстий. Придется обрезать и для ручки приварить шпильку. Конструкция конечно получится менее надежная но для кухонного ножа вполне приемлимая.




Для начала нарисовали примерную форму клинка на бумаге, приклеили к заготовке и вырезали болгаркой не забывая периодически охлаждать водой.



Окончательную доводку формы произвели на заточном станке.



Зачистили клинок лепестковым кругом.



Спуски от обуха сделали на гриндере.



Убрали крупные царапины оселком и зачистили наждачной бумагой от 120 до 280.




В итоге получили вот такой клинок.



К сожалению некоторые следы от ковки убрать не удалось и мы решили скрыть их надписью.
Для этого хорошо обезжирили клинок и покрыли его краской.



Процарапали надпись шилом.



Положили сверху вату, смоченную в максимально концентрированном растворе соли.



Плюсовой провод 12 v блока питания подсоединили к клинку а минус к электроду. Травление надписи заняло около получаса.



Отполировали клинок на войлочном круге с использованием пасты ГОИ.




2. Изготовление гюльбанда.

Гюльбанд решили сделать латунный, как раз в мастерской завалялся подходящий пруток.



Отрезали от него 1,5 см и обрезали с трех сторон.







Поправили на заточном станке.



По центру разметили прорезь для клинка. Для этого зарисовали латунь маркером и при помощи штангенциркуля прочертили полосу.




Прорезь сделали болгаркой.



Отверстие для хвостовика клинка просверлили сверлом, немного меньшего диаметра а затем подогнали надфилем зажатым в дрели.




Окончательную подгонку гюльбанда к клинку производили бормашиной и надфилями.




Чтобы сделать гюльбанд возле клинка потоньше, срезали примерно по 4 мм с каждой стороны.





Так же срезали нижний угол.

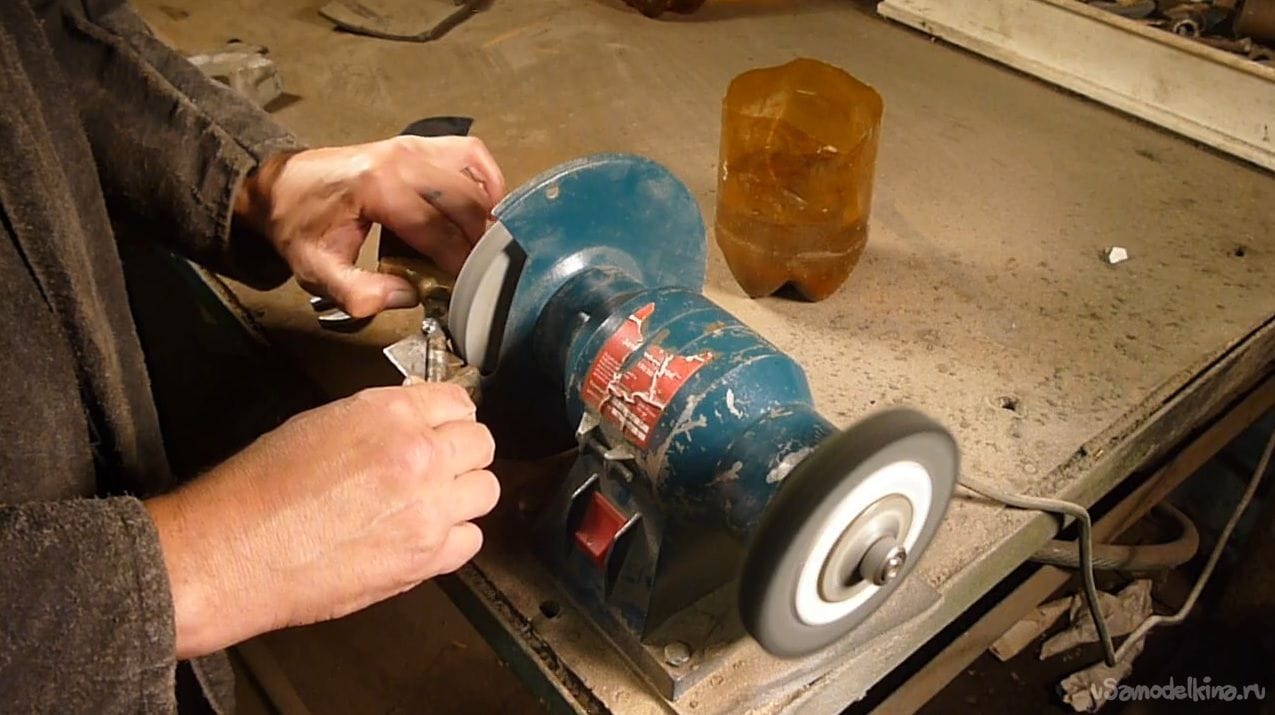

Окончательную форму придали на заточном станке, затем надфилями и наждачной бумагой.





3. Изготовление рукояти.

Для основы рукояти к клинку приварили отрезок шпильки М 8. Чтобы не испортить полировку использовали асбест.






Сварочный шов зачистили на заточном станке.



Саму рукоять сделали из эбонита со вставками из пластмассы и плотной резины. Изначально предполагалось сделать еще одну вставку из фторопласта но, как оказалось, эпоксидная смола к нему не липнет и от этой идеи пришлось отказаться.



Отрезали кусок эбонита с учетом вставок и тыльника и просверлили сквозное отверстие.





В тыльнике просверлили глухое отверстие и нарезали в нем резьбу.




Собрали детали рукояти вместе, тщательно промазывая каждый слой эпоксидной смолой, и зафиксировали гайкой.








Тыльник промазали смолой и затянули на резьбе.





После того как эпоксидная смола затвердела, срезали все лишнее ножовкой по металлу и придали форму рукояти на заточном станке.

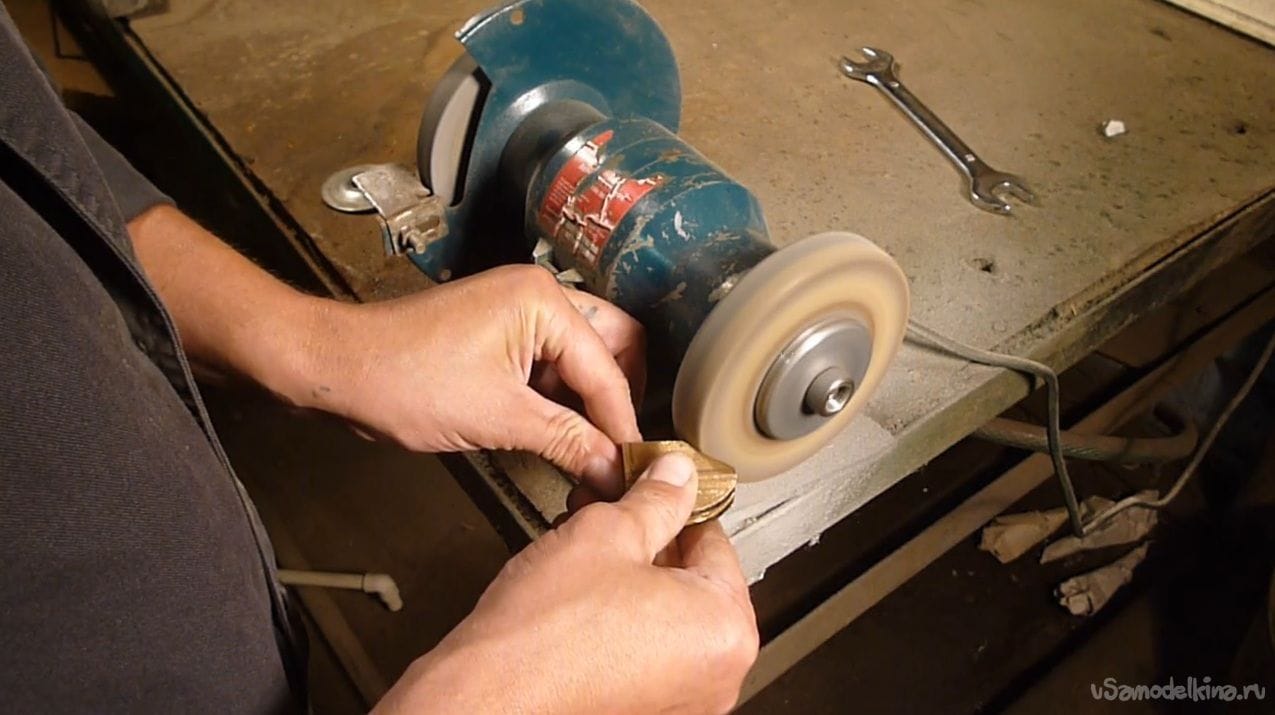

Зачистили наждачной бумагой и отполировали на войлочном круге.




В итоге получился неплохой кухонный нож. Особенно хорошо справляется с мясом.



Всем добра и удачи в работе!!!

Видео об изготовлении пчака можно посмотреть здесь.
