    Шпингалет или задвижка из уголка без сварки

    Здравствуйте УВАЖАЕМЫЕ  самодельщики и самодельщицы. Представляю простенькое устройство ,изготавливаемое буквально за час.

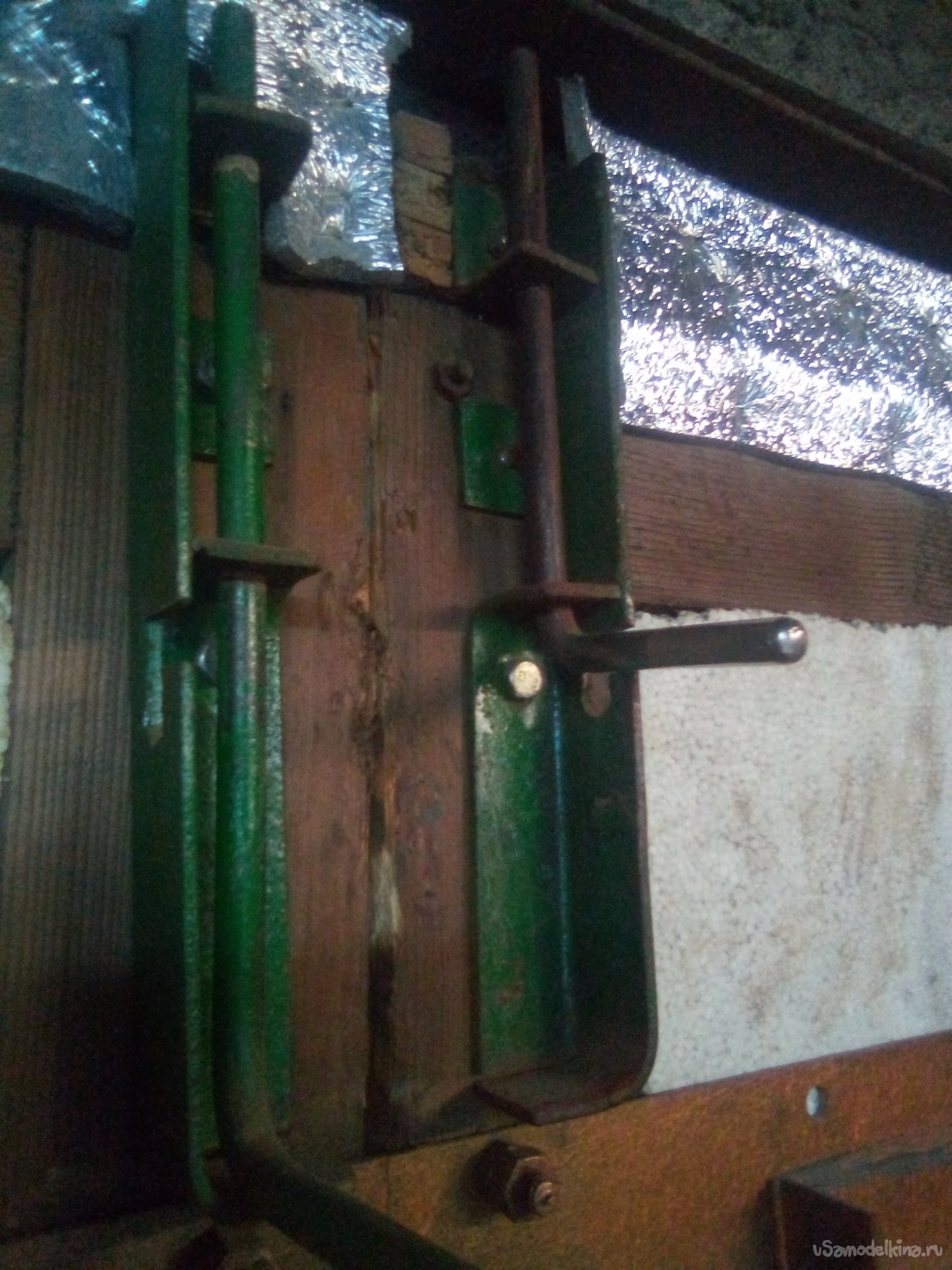

    Сделано всё как видно по фотографии из металлического уголка размер 40 х 40 хотя размер может выбираться согласно необходимости. Для изготовления использованы инструменты: Дрель, болгарка, молоток и тиски.

    Материалы: Уголок металлический и отрезок прута или арматуры.

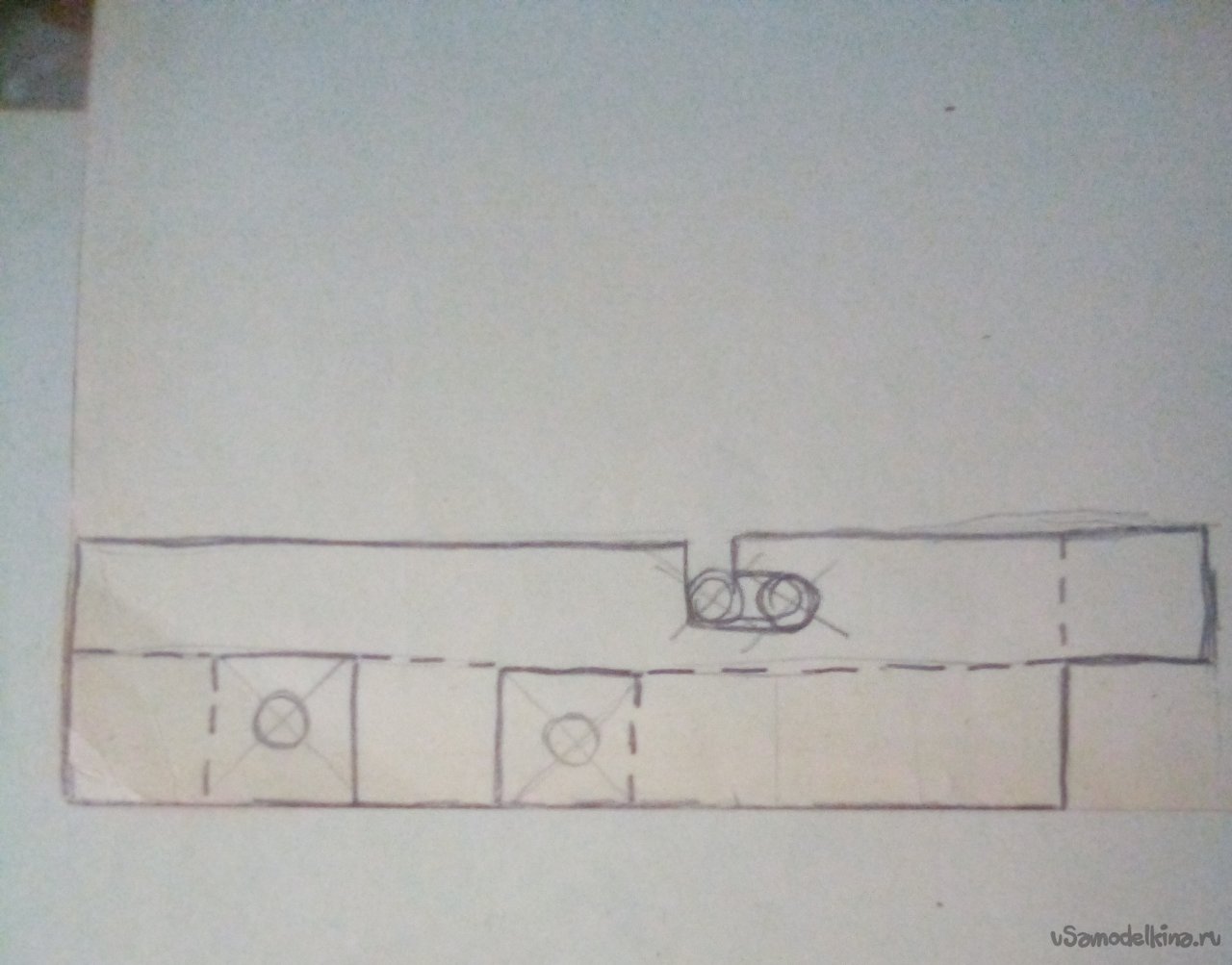

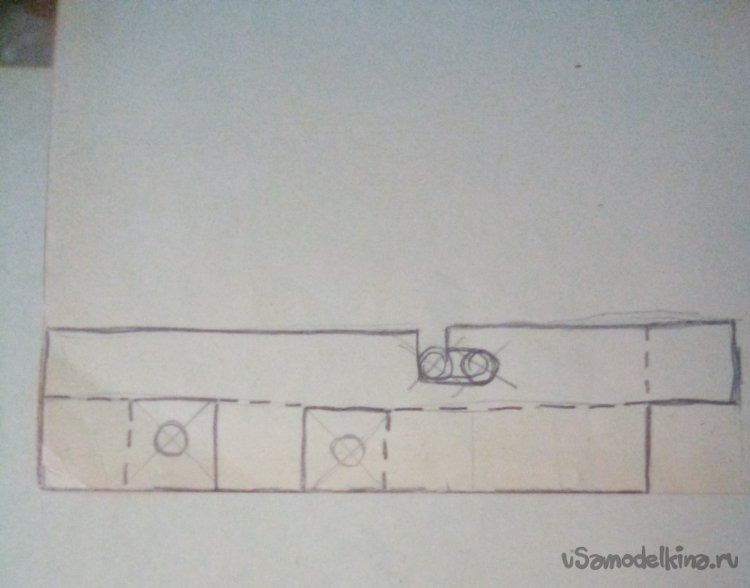

    Развёртка выкройки уголка.

    Длинна уголка равна 8 размеров ширины одной полки уголка. То есть если уголок 40 х 40 мм то  длина 32 см. Пунктиром обозначены места сгибов. Отверстия для крепления на дверь не указаны, каждый может сделать где ему необходимо и в нужном католичестве. Отверстия под задвижку соответственно чуть больше диаметра прутка.

    Сделано это было в далёком для молодёжи 2010 году. Тогда сварочный аппарат был еще не доступен каждому желающему По крайней мере у нас на Сахалине. Сейчас это может показаться не актуально, но всё же может кому и с годится.
