    Стойка для болгарки из профильной трубы и уголка

    MrBaron
    Всех приветствую! Была ранее приобретена УШМ на 230 диск Калибр МШУ 230/2200Р. Диск толщиной 1,8мм и 3мм.



    Сама болгарка не сказать что тяжелая, но довольно неудобная. Ну и решено было сделать под нее стойку.

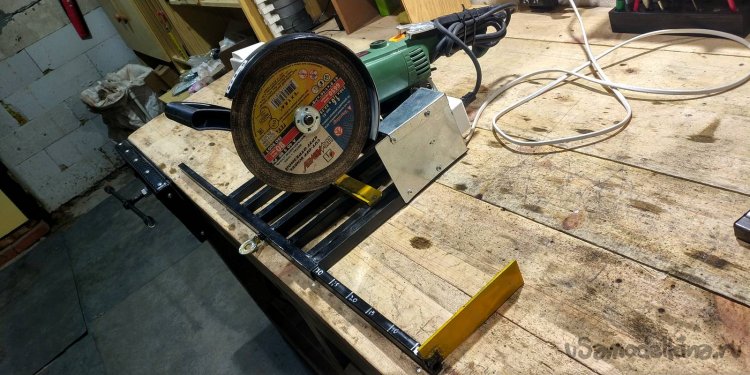

    Столешница (основание) выполнена из профильной трубы 20*20. Размеры 30*30 см. Причем сделано так, чтобы спереди труба была продольно, в нее вставляется ограничитель реза.

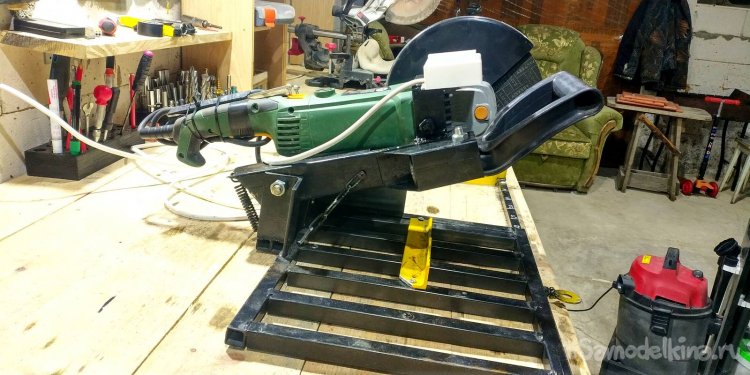

    К столешнице приварены два уголка 50*50, на которые крепится плечо из профтрубы 50*50. Оставшийся кусок этой трубы был приварен слева и в него вставлена ручка от лопаты. Кстати, очень удобная и ухватистая! Затем сделал скобу из полосы 40*4 и в ней просверлил отверстия по месту на болгарке.

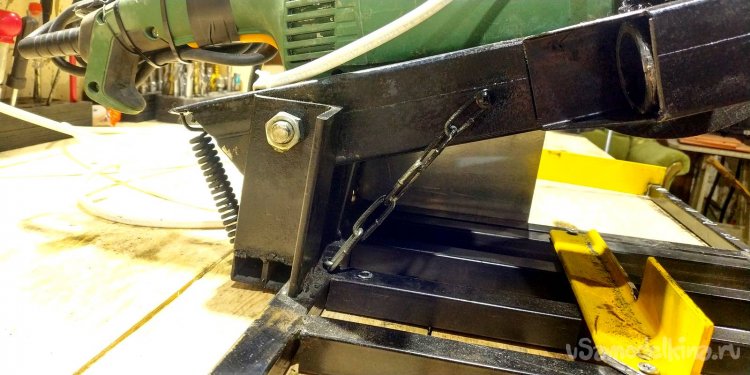

    В качестве возвратного механизма - пружина от суппорта. Она очень жесткая и в тоже время усилия нажатия достаточно. Чтобы ограничить подъем механизма - приделал кусок цепи, как заводских решениях.

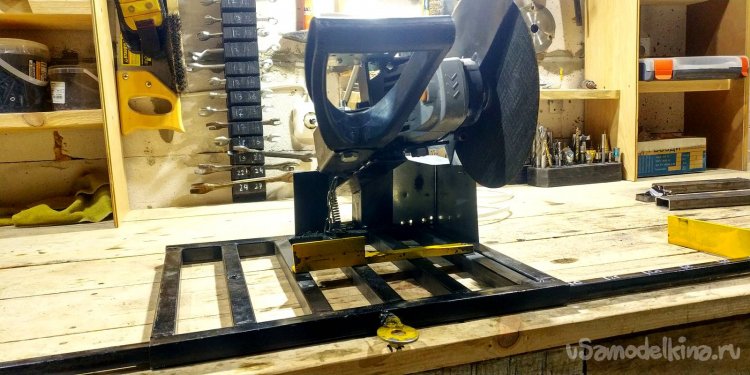

    Снизу сделал упор из уголка 35*35. Для этого были сделаны отверстия в столешнице и в нее забиты забивные гайки для двух положений 90 и 45 градусов.

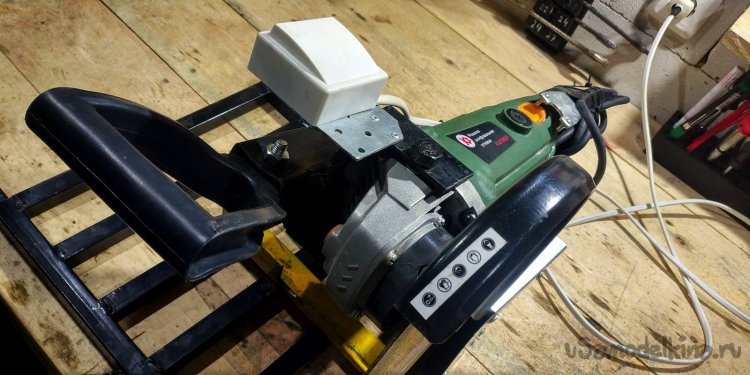

    Ну и самый, возможно, спорный момент, это цепь выключателя. Я взял обычную розетку и обычный одноклавишный выключатель и сделал через него разрыв цепи в розетке. Клавиша выключателя широкая и очень удобная. Пользуюсь уже более трех месяцев, все отлично с ним. Но, можно сделать иначе - взять, например, автомат на 16А и приспособить его. Кстати, болгарка с плавным пуском, это важно в моей реализации!

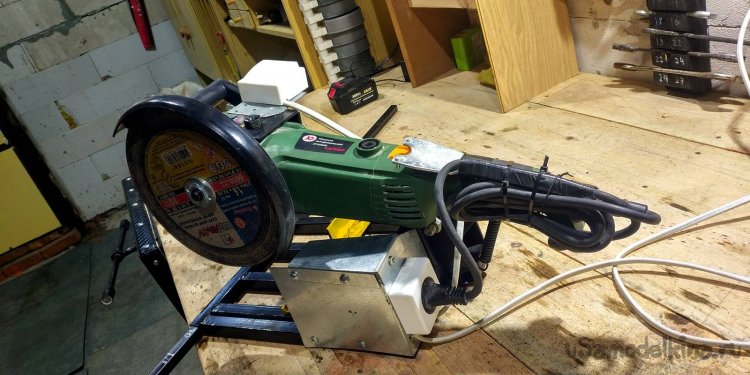

    Короб под опилки и искры сделал из оцинковки. Также чуть позже сделал по всей нижней поверхности подложку из оцинковки, чтобы на верстак не попадал образив с диска и заготовок.

    Теперь рассмотрим себестоимость данного изделия. Буду приводить цены с учетом текущий их стоимости в магазинах.

    Материалы и цена:
    - Профильная труба 15*15 - 1,15 м/п = 73,6 руб.
    - Профильная труба 20*20 - 2,7 м/п = 229,5 руб.
    - Профильная труба 40*40 - 0,5 = 62 руб.
    - 1 розетка = 40 руб.
    - 1 выключатель = 40 руб.
    - 1 ручка от лопаты = 50 руб.
    - провод сечением 1,5 - 2м/п = 50 руб.

    ИТОГО: 545 руб.


    Подробнее можете ознакомиться в видео-материале, где я подробно рассказал и показал все.



    Спасибо за внимание! Если будут вопросы, задавайте. Критика приветствуется.
    35 ответов

    Добавить комментарий

    MrBaron Автор
    Ну сварочный можно и не покупать, а тележку под заказ условно кому-то сделать)) Да и сварочники есть разные, у меня на тот момент дешевый за 5к я был)) Это щас я как царь на полуавтомате варю! А протяжку на такой большой болгарке - думаю вилять будет. А вот для маленькой болгарки есть мысли сделать что-то типа рейки с кареткой и на верстак крепить когда надо


    Цитата: Alex K. DIY

    Всё хорошо сделано, но вот я лично думаю, что какая-никакая протяжка не помешала бы, более чёткого и плавного реза заготовок!

    А ещё в стоимость самоделки я бы добавил стоимость сварочного и трудозатраты



    Alex K. DIY

    Всё хорошо сделано, но вот я лично думаю, что какая-никакая протяжка не помешала бы, более чёткого и плавного реза заготовок!

    А ещё в стоимость самоделки я бы добавил стоимость сварочного и трудозатраты

    Alex K. DIY
    R555
    ino53,



    У нас в цехе гвоздь отлетел со станка. В закрытой комнате. Он пробил все деревяшки и оцинковку с двух сторон. Практически на вылет. только шляпка этотого гвоздя остановила.   Мы так из ПМ стерляли с мужиками, и то не такое пробивное действие



    Гвоздь такой простой железный. Длинною 15 см. Всего-то. Диаметр 4 или 5 мм. Станок, машина вышли из подчинения. И результат Брырр. до сих пор содрогаюсь от мысли, что этот гвоздь мог попасть в меня или моих сотрудников, коллег. Прошил бы наксвозь. Скорая помощь без надобности. Дело в том, что этот станок- бунтарь выпустил в нас несколько гвоздей. Сумели его вырубить   Я и мои друзья.


    Я хочу пояснить, что там тогда произошло.  Движок основной открутился, моща примерно 3 кВт слетел с болтов и развернул основание станка. Контрить надо было гайки краской! Контрить! После чего станок начал прыгать и скакать. Пулять хаотично гвоздями. Мы потом с парнями посмотрели, в помещении этом и стены были в хлам. Гвозди торчали в жб стенах! А отключили мы этот грёбаный станок, вырубив на щитке сеть. Вроде всё просто, но задержка была, испугались мы реально. Но никто не блеванул, не наложил в штаны или трусы не нассал.


    Кто не ошибается, тот не делает ничего.
    MrBaron Автор
    Цитата: Валерий
    Цитата: MrBaron
    Опять же, соглашусь с вами, что мелкие детали проще 125м кругом вручную напилить, я так и делаю.


    Это смотря сколько их нужно... Да я и не о мелких говорил. К примеру, если мне необходимо резать профтрубу 50х50 на много огдинаковых кусков, то лучше станком... И писал о том, что, если станок даёт отклонение в миллиметр на выходе - то точнее малой болгаркой будет...

    Так и не ответили, как именно выставили точный угол, и, главное, как исключаются люфты? Я в своём станке на подшипниках каретку делал. И зажимаю их сильно. Только так добился, что, к примеру, на той-же 50х50 отклонение от прямого угла в вертикали и горизонтали к концу реза не более одной-двух десятых мм. (Конечно же, с толстым кругом!)

    Кстати, Круг, который перестал дорезАть пятидесятку - как раз 180-й получается... Я уже перед тем, как ставить на станок, или на 230-ю болгарку, маркетом отрисовываю на нём 180. (Круг прикладываю 180-й и обвожу))). 230-я дура нужна же при каких-то грубых резах. В основном, она вообще используется по камню. Но, вот, недавно, например, делая топку каминную, я ею много резал. Удобно кромсать то, что не требует точность. За один рех р-р-раз, и всё... Поэтому, на ней удобен только "свежий" круг, который ещё не сильно потерял в диаметре. То-же самое и на станке...

    Вот у меня с неё "окурки" кругов век свой доживают на 180-й.))))) Она и легче и маневренней. Так что, если не особо важна глубина реза - она уже работает.

    1. Как выставлял угол и убрал люфты. Сзади у меня уголки 50*50, они очень плотно подходят по размеру к трубе. Я их просверлил вместе с трубой и посадил на шпильку. Отверстия сделал очень плотно, шпильку буквально забил, она даже без гаек никуда не денется. Также ширина уголков и трубы 50мм, т.е. плоскость большая и она тоже исключает возможность люфтить. Затем я сделал скобу, прикрутил к болгарке и вот тут уже самое сложное пошло. Я cпозиционировал болгарку, чтобы угол был 90 градусов. Потом прихватил скобу и еще раз перепроверил. И так добился прямого угла.

    2. По поводу окурков кругов - абсолютно также)) У меня как раз за три месяца круг стерся))


    Валерий
    Цитата: MrBaron
    Опять же, соглашусь с вами, что мелкие детали проще 125м кругом вручную напилить, я так и делаю.


    Это смотря сколько их нужно... Да я и не о мелких говорил. К примеру, если мне необходимо резать профтрубу 50х50 на много огдинаковых кусков, то лучше станком... И писал о том, что, если станок даёт отклонение в миллиметр на выходе - то точнее малой болгаркой будет...

    Так и не ответили, как именно выставили точный угол, и, главное, как исключаются люфты? Я в своём станке на подшипниках каретку делал. И зажимаю их сильно. Только так добился, что, к примеру, на той-же 50х50 отклонение от прямого угла в вертикали и горизонтали к концу реза не более одной-двух десятых мм. (Конечно же, с толстым кругом!)

    Кстати, Круг, который перестал дорезАть пятидесятку - как раз 180-й получается... Я уже перед тем, как ставить на станок, или на 230-ю болгарку, маркетом отрисовываю на нём 180. (Круг прикладываю 180-й и обвожу))). 230-я дура нужна же при каких-то грубых резах. В основном, она вообще используется по камню. Но, вот, недавно, например, делая топку каминную, я ею много резал. Удобно кромсать то, что не требует точность. За один рех р-р-раз, и всё... Поэтому, на ней удобен только "свежий" круг, который ещё не сильно потерял в диаметре. То-же самое и на станке...

    Вот у меня с неё "окурки" кругов век свой доживают на 180-й.))))) Она и легче и маневренней. Так что, если не особо важна глубина реза - она уже работает.

    Але нови ностра алис!
    Dmitrij
    Цитата: MrBaron
    нет, как раз стоять нужно слева, а нажимать правой рукой


    то есть резать тупо вслепую? неудобно, сложно выставить диск по отметке и так далее... щиток должен быть в этой конструкции с другой стороны. Перевернуть болгарку на 180 и порядок тогда

    «Марти! Думать нужно в четырех измерениях...»

    Мой YouTube https://www.youtube.com/channel/UCnmrWq3ZgXynuxHfrBXqNig
    MrBaron Автор
    Цитата: Dmitrij

    мда, чтоб резать, надо стоять напротив круга? или даже руку держать? Ручка не с той стороны, щиток тоже. Даже для левши не вариант


    нет, как раз стоять нужно слева, а нажимать правой рукой

    MrBaron Автор
    Цитата: VICTOR_ZH

    С учетом того, что самая простая отрезная пила стоит больше 10 тыр - это вообще отличный вариант).

    Расположение правильное и удобное, есть искроулавливатель и упор - все пожалуй нормально продумано в вашей конструкции)



    Благодарю за оценку! Да, пользуюсь регулярно, очень доволен изделием и его ценой конечно же)

    MrBaron Автор
    Цитата: Валерий

    Не совсем понятно, как избавиться от люфтов. Отрегулировать прямой угол можно и подгибанием. Но вот, люфт на оси, даже  в две-три десятых миллиметра даст просто огромный перекос 230-го круга. Соответственно, ни какой точности реза не будет. А без этого можно и руками порезать!!! Откинуть угольником, взять 125-ю болгарку и резануть - будет точнее)))

    Стойка же нужна для того, чтобы было не только точно, но и быстро.. Чисто по этому уже не подойдёт и круг меньше двух мм толщиной.


    К сожалению, Валерий, я также подумал и сначала использовал диск 1,8мм (на видео). А он изгибается так, что там волна вообще место прямого угла. Поэтому я поставил диск 3мм и он довольно жесткий и линия реза сейчас идеальная. НО! Надо привыкнуть, опускать помедленнее, держать и прижимать покрепче, тогда все ок. На текущий момент руку набил и все быстро и по размеру могу напились. Опять же, соглашусь с вами, что мелкие детали проще 125м кругом вручную напилить, я так и делаю.

    MrBaron Автор
    Korolev,


    Вы все верно поняли, есть немного перекрытие линии реза. Поэтому я черчу линию реза именно слева, чтобы видно было. Хотя если сделать все зеркально, то точно такая же проблема будет возникать.

    R555
    Korolev,


    Ну, не знаю, в армии-то молодые пацаны, 18-20 лет. А вот в студенчестве сам видел, как некоторые студентки реально блевали, когда один "юморист", сымитировал, что поймал муху в ладонь, выпустил её в рот и начал жевать.

    Мне моя из моих подруг из прошлого и настоящего, сейчас врач высшей категории рассказывала совсем жуткую историю. Когда училась она в мед институте. Студенты поспорили на практике, кто сможет сожрать мозг трупа. Цена вопроса была бутылка коньяка и плитка шоколада. Некоторые блеванули только от одной мысли. А этот парень показал этот трюк. Правда упал в ванну с формалином. Но показал , что пожевал мозг. Присудили ему бутылку, но шоколадку не дали. Он, понимаешь не выполнил всё в должной степени. Шоколадку решили отдать его девушке, студентке этого же ВУЗа. Они потом поженились sun_bespectacled


    Кто не ошибается, тот не делает ничего.
    Dmitrij
    Цитата: Korolev
    Хренового же ты мнения обо мне, я ТА-57


    когда-то мы ограбили умершего соседа-одиночку. Там в шкафичике у него фиговина была с ручкой, вся замотана синей изолентой. Взял я эту штуку, давай крутить... ох она меня и током пи...нула  xaxa  Дед говорил это штука для подрыва детонаторов?  scratch

    «Марти! Думать нужно в четырех измерениях...»

    Мой YouTube https://www.youtube.com/channel/UCnmrWq3ZgXynuxHfrBXqNig
    Korolev
    Валерий,
    А мне пришлось собирать в плащпалатку бойца, в грудак которому в упор почти (метров с трёх) выпустили весь магазин 5,45.

    Был и у нас в полку подобный случай, слава Богу не с моими. После этого, месяца три на развод суточного наряда выносили его гимнастёрку на деревянном кресте, вроде знамени.   yes

    Так что, херня это киношная...

    Ну, не знаю, в армии-то молодые пацаны, 18-20 лет. А вот в студенчестве сам видел, как некоторые студентки реально блевали, когда один "юморист", сымитировал, что поймал муху в ладонь, выпустил её в рот и начал жевать.  xaxa

    Валерий
    Цитата: Korolev
    Ну на службе мои бойцы пару раз ранили друг друга, слава Богу, несерьёзно.


    А мне пришлось собирать в плащпалатку бойца, в грудак которому в упор почти (метров с трёх) выпустили весь магазин 5,45. Как ты понимаешь, это не аккуратные дырочки как в кино))). Особо запомнилась голова с левой рукой... Отдельно от остального...

    Кстати, никого не тошнило... Почему-то, в кино, обычно, всех рвёт, если что-то похожее... А тут нет. Даже сильная вонь дерьма этому не способствовала... Потом у второго бойца спрашивал, который со мной был. Ему тоже "в эту сторону не подумалось" даже... Так что, херня это киношная...

    Але нови ностра алис!
    Korolev
    R555,
    Прошил бы наксвозь. Скорая помощь без надобности

    А мне лично приходилось оказывать первую помощь. Прикинь, молодому парню руку по самое плечо оторвало, а он, придя в себя, сидя на полу, в луже кровищи, закурить просит! Пару раз приходилось оторванные пальцы из-под оборудования доставать и в пакетик складывать. Ну на службе мои бойцы пару раз ранили друг друга, слава Богу, несерьёзно. yes

    Korolev
    Dmitrij,
    персональный набор Королева для пыток

    Хренового же ты мнения обо мне, я ТА-57 предпочитаю использовать, наматываешь провода на уши, и вперёд! На службе научили, и если верить моему комбату ("афганцу"), душманы сразу по-русски разговаривать начинали!  xaxa

    ну и ладно, у меня еще более половины вчерашней бутылки есть... прздник продолжается

    Ну ты блин и алкаш! По полбутылки пива в день? Пора завязывать, а то сопьёшься совсем!  drinks

    Dmitrij
    Цитата: Korolev
    Ты абсолютно прав! Не станок конечно, но инструмент безусловно!




    персональный набор Королева для пыток  xaxa

    «Марти! Думать нужно в четырех измерениях...»

    Мой YouTube https://www.youtube.com/channel/UCnmrWq3ZgXynuxHfrBXqNig
    Korolev
    R555,
    Но ведь это тоже инструмент! Я прав, или нет?

    Ты абсолютно прав! Не станок конечно, но инструмент безусловно!

     smile
    Да, а если человек-левша?, Как тогда с тенью от руки?

    Нет правил без исключений. Среди твоих одноклассников многие писали левой рукой? Я двумя руками за толерантность, но априори, исключительно в отношении здорового большинства, и в первую очередь в отношении меня, любимого, моих детей и внуков.  smile

    R555
    ino53,


    У нас в цехе гвоздь отлетел со станка. В закрытой комнате. Он пробил все деревяшки и оцинковку с двух сторон. Практически на вылет. только шляпка этотого гвоздя остановила.   Мы так из ПМ стерляли с мужиками, и то не такое пробивное действие


    Гвоздь такой простой железный. Длинною 15 см. Всего-то. Диаметр 4 или 5 мм. Станок, машина вышли из подчинения. И результат Брырр. до сих пор содрогаюсь от мысли, что этот гвоздь мог попасть в меня или моих сотрудников, коллег. Прошил бы наксвозь. Скорая помощь без надобности. Дело в том, что этот станок- бунтарь выпустил в нас несколько гвоздей. Сумели его вырубить boss  goodgood Я и мои друзья.


    Кто не ошибается, тот не делает ничего.
    R555
    ino53,

    Я тебя понимаю. У нас в цехе гвоздь отлетел со станка. В закрытой комнате. Он пробил все деревяшки и оцинковку с двух сторон. Практически на вылет. только шляпка этотого гвоздя остановила. swoon  Мы так из ПМ стерляли с мужиками, и то не такое пробивное действие boss


    Кто не ошибается, тот не делает ничего.
    ino53
    Цитата: Dmitrij
    ну очень длинную левую руку надо иметь..

    А до веревочки не дочитал? А если серьезно, есть такая подача инструмента, давит весом груза, а его опора на основе гидроцилиндра с дросселируемым перетоком, скорость опускания регулируется, закрепил, включил и тикай. pardon Вроде на мех. ножовках что то похожее... Кстати, 6 лет я там проработал, ни разу про разрыв отрезного круга не слышал, хотя такие труборезы и в РМЦ, и у инструментальщиков, и в загот. участках некоторых цехов были. А вот на пневмошлифмашинке раз круг разорвало, осколок в дверь кладовки попал, ходили результат смотреть. Дверь с двух сторон жестью была оббита, одну жестянку пробило, древесину проломило, вторую жестянку выгнуло на пару см. Ну его...


    Dmitrij
    Цитата: ino53
    А что, кто то заставляет? Рука на рычаге


    ну очень длинную левую руку надо иметь... да и не жалко ж ее, руку то... отрежет куском круга или перебьет артерию, но это э мелочи жизни

    «Марти! Думать нужно в четырех измерениях...»

    Мой YouTube https://www.youtube.com/channel/UCnmrWq3ZgXynuxHfrBXqNig
    R555
    Korolev,



    Нам многое внушали с детства, например, что свет должен падать строго слева на инструмент или станок


    Окстись, где детство, а где станок! А при письме, действительно, свет должен падать слева, чтобы тень от кисти руки не падала на место написания очередной буковки.  Хотя вопрос конечно интересный: и свет и тень должны-таки падать, а на ногу упадёт? Закон всемирного тяготения ещё никто не отменял.


     Но когда я поработал на разных производствах, просёк фишку ...


    Все эти фишки давным-давно прописаны в инструкциях по охране труда и сохранению здоровья.

    А при работе с данной стойкой предплечье правой руки, согнуто в локте горизонтально влево, кисть развёрнута горизонтально вперёд и давит на ручку, голова наклонена вправо, чтобы видеть линию реза. Не слишком комфортно получается.

    Ладно, ты победил меня. Особенно насчёт ручки для письма xaxa Но ведь это тоже инструмент! Я прав, или нет? Да, а если человек-левша?, Как тогда с тенью от руки? Например, я смешанный тип. Иногда удары в драке наношу левой, хотя ведущая рука у меня правая и более развита физически


    Кто не ошибается, тот не делает ничего.
    ino53
    Цитата: Dmitrij
    Да и зачем это все? не понимаю, объясните

    Завод "Лидсельмаш", ОМА и нестандартного оборудования, заготовительный участок. Кроме всего остального (ножницы гильотинные, газорез, вальцы, трубогиб, пресс, еще что-то), стояли два трубореза, один побольше,  другой поменьше. Иногда, что бы что то отрезать, очередь надо отстоять. Трубы профильные, швеллера и т.п. - ерунда, быстро пилится (были поворотные призмы, под углом можно резать). Самое грустное, когда мех. ножовки заняты, токарь сюда притаскивает кусок круга где-нибудь 120 мм для заготовки и давай его мусолить. И время идет, и полкруга спилит...  Ясно зачем?

     я напротив такой дуры стоять не буду

    А что, кто то заставляет? Рука на рычаге, а сам - хош справа, хош слева, а можно ваапче веревочку привязать...  xaxa

    Dmitrij
    ino53,


    ой не, вы как хотите, но я напротив такой дуры стоять не буду, даже если там щиток. Да и зачем это все? не понимаю, объясните

    «Марти! Думать нужно в четырех измерениях...»

    Мой YouTube https://www.youtube.com/channel/UCnmrWq3ZgXynuxHfrBXqNig
    ino53
    Цитата: Dmitrij
    Тут я могу написать оочень длинные размышления, от начала сотворения мира,

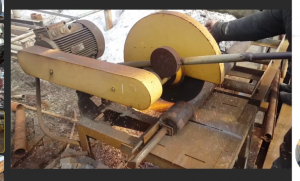

    А я вот попытался вспомнить, как сам резал... Такого типа прибамбас назывался "труборез". Хош - ставь приспособы (призмы, упоры, зажимы) как хош, можешь вообще без них, можешь левой давить, правой держать, можно наоборот...

    Dmitrij
    Цитата: VICTOR_ZH
    Dmitrij, у всех монтажных/отрезных машинок без поворотной платформы - ручки "не с той стороны") Думал, может чего путаю, так нет - спецом глянул на такие dewalt, хитачи и макиты. А так да - оператор обычно слева от линии диска, работает правой рукой. В процессе на рез никто не смотрит - он и так никуда не уйдет. Но очки конечно стоит использовать в любом случае.




    и зачем смотреть на всех? Стадный инстинкт не дает подумать?  laugh1  Как у всех - далеко не всегда правильно, так как там за все отвечает пастух, придумавший это для баранов. А что если пастух ошибается?

    Тут я могу написать оочень длинные размышления, от начала сотворения мира, но пока остановлюсь  xaxa

    «Марти! Думать нужно в четырех измерениях...»

    Мой YouTube https://www.youtube.com/channel/UCnmrWq3ZgXynuxHfrBXqNig
    VICTOR_ZH
    Dmitrij, у всех монтажных/отрезных машинок без поворотной платформы - ручки "не с той стороны") Думал, может чего путаю, так нет - спецом глянул на такие dewalt, хитачи и макиты. А так да - оператор обычно слева от линии диска, работает правой рукой. В процессе на рез никто не смотрит - он и так никуда не уйдет. Но очки конечно стоит использовать в любом случае.



    Dmitrij

    мда, чтоб резать, надо стоять напротив круга? или даже руку держать? Ручка не с той стороны, щиток тоже. Даже для левши не вариант

    «Марти! Думать нужно в четырех измерениях...»

    Мой YouTube https://www.youtube.com/channel/UCnmrWq3ZgXynuxHfrBXqNig
    Korolev
    Валерий,
    А без этого можно и руками порезать!!!

    Ну, это смотря кому, тебе и Дмитрию - да, а мне жопорукому, лучше с фиксацией инструмента, и хрен с ними, с люфтами, по любому выйдет лучше, чем у меня руками.  yes
