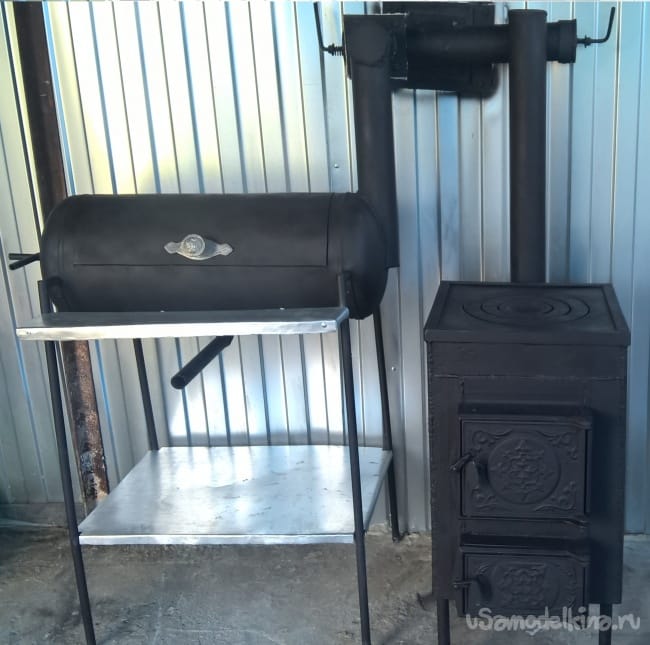

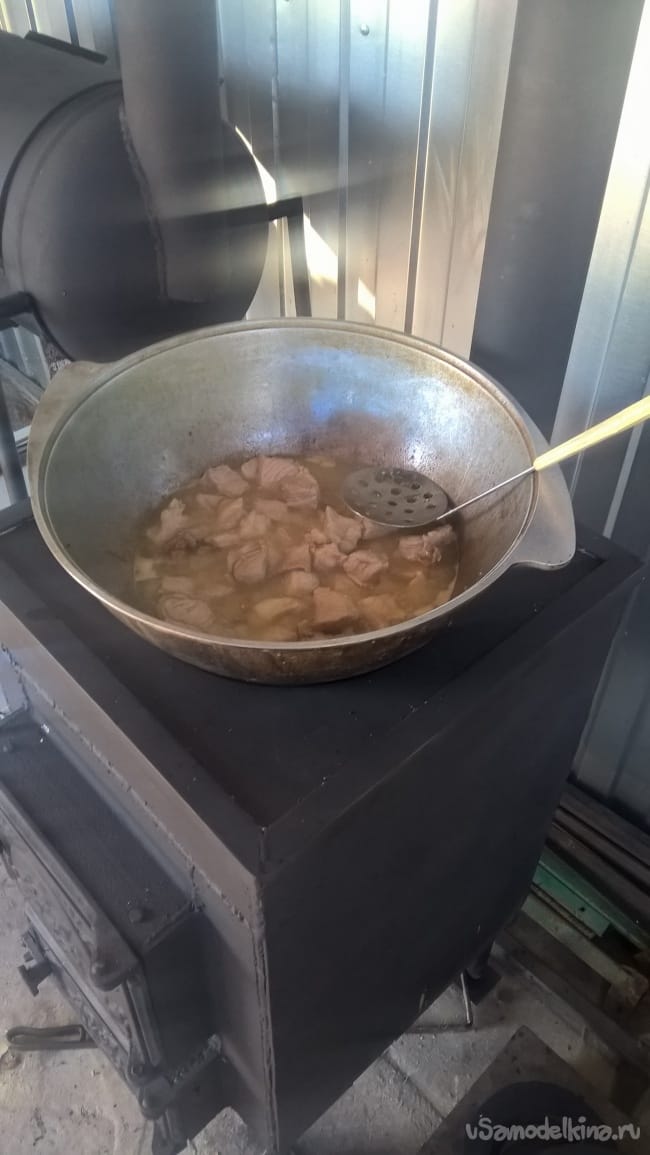

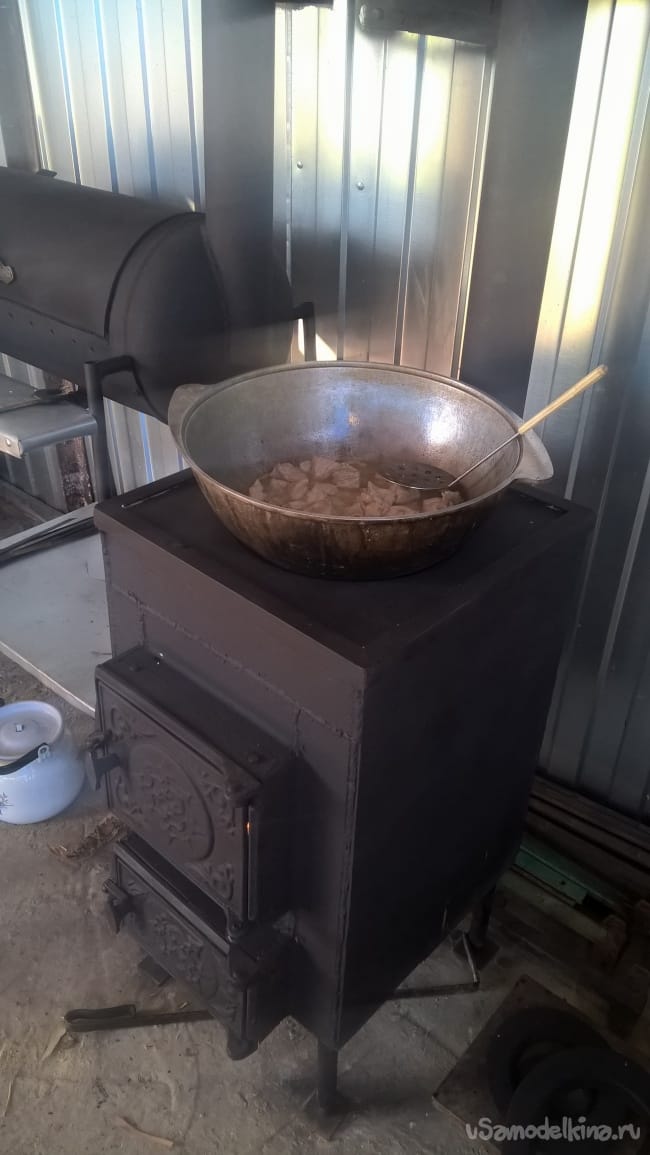

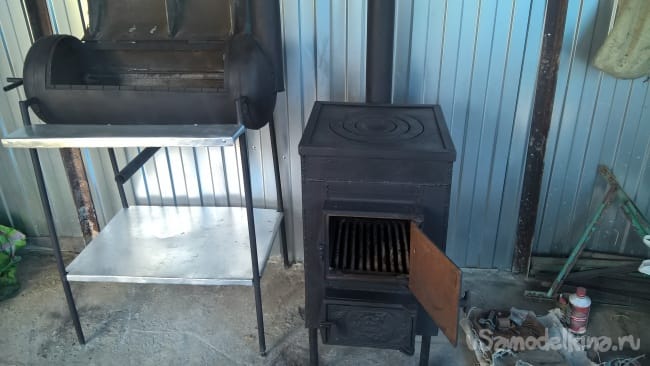

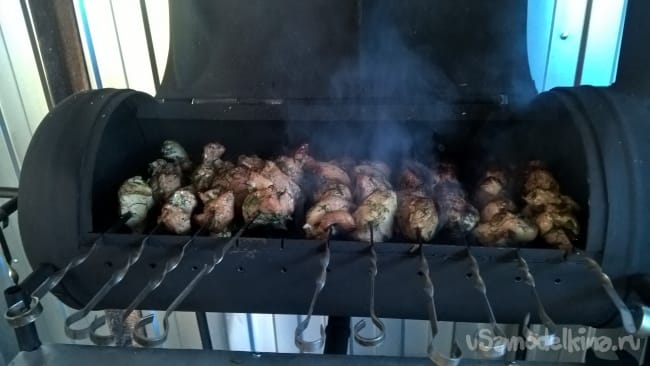

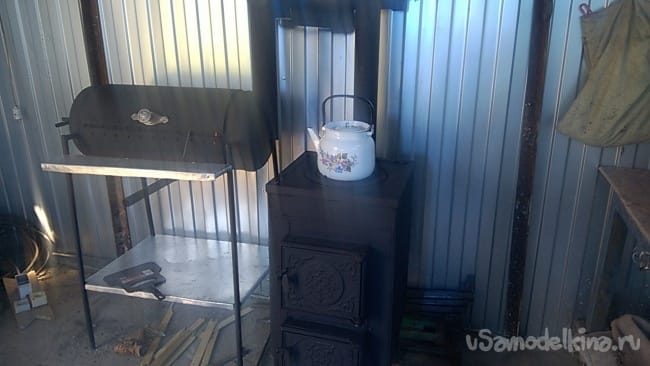

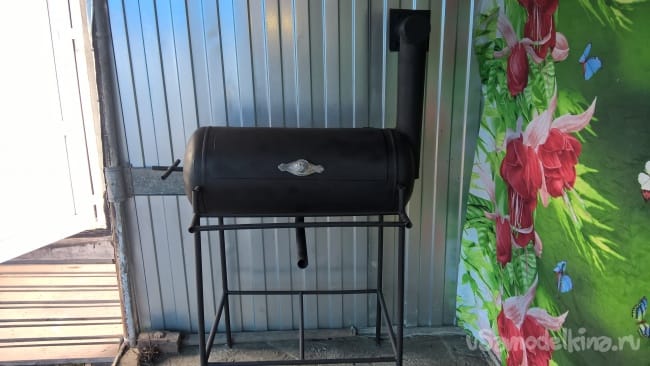

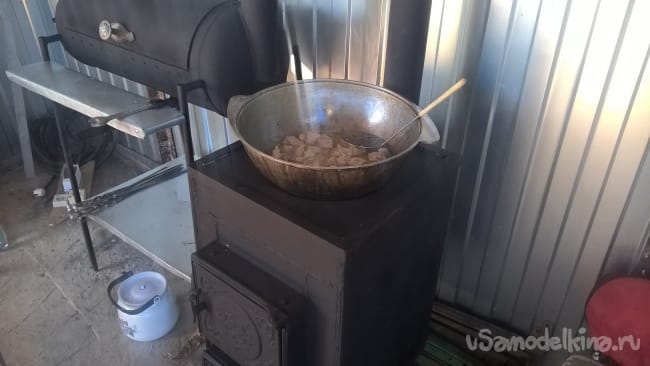

Мангал из газового баллона и печка для казана


Казан мангал - это пища, приготовленная на огне, которая обладает вкусовыми качествами и соблазнительным ароматом. Люди, которые имеют дачный участок, всерьез начинают задумываться о строительстве под шашлычшно-варочный комплекса, что бы хорошо отдохнуть и конечно покушать вкусный шашлык или барбекю обладающих особенным вкусом и наваристым запахом.

Если казан-мангал металлический и переносной для такого мангала не требуется строительство значительного комплекса и часто просто покупается в магазине. Впрочем, создать мангал своими руками не так уж сложно.

Видео:


Инструменты и материалы:
1. Лист железа (800 на 1400 мм толщина 10 мм)
2. Газовый баллон на 50 литров
3. Уголок железный (60 на 60 мм толщина 3 мм длина 4 м)
4. Уголок железный (25 на 25 мм толщина 3 мм длина 3 м 20 см)
5. Чугунные дверцы (270 на 250 мм) (270 на 150 мм)
6. Чугунная плита (400 на 400 мм)
7. Чугунный золотник
8. Труба железная (диаметр 90 мм длина 3 м)
9. Труба железная (диаметр 20 мм длина 9 м)
10. Труба железная (диаметр 30 мм длина 150 мм)
11. Труба железная (диаметр 80 мм длина 500 мм)
12. Труба нержавеющая (диаметр 200 мм длина 3 м)
13. Труба железная (диаметр 150мм длина 30 см)
14. Оцинкованное железо (750 на 750 мм)
15. Болтики гайки и мелочи по месту.
16. Ручка алюминиевая
17. Дрель
18. Сварочный аппарат
19. Болгарка

Первый шаг:

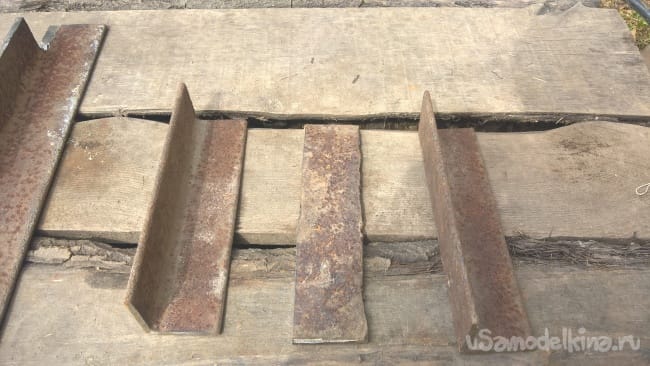

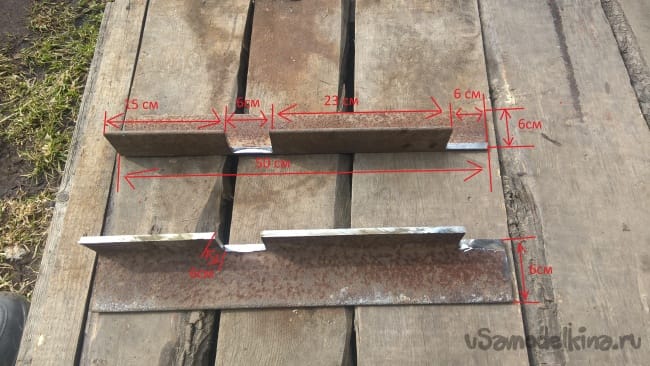

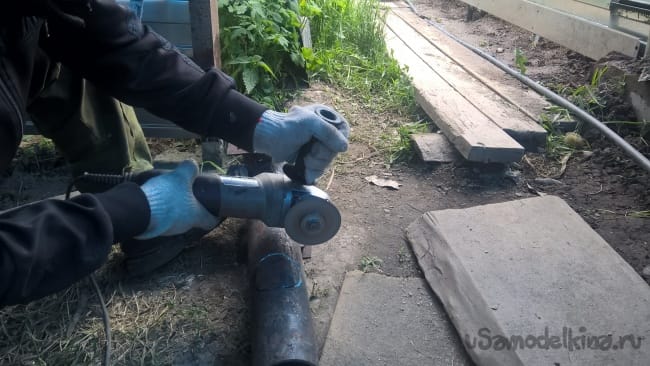

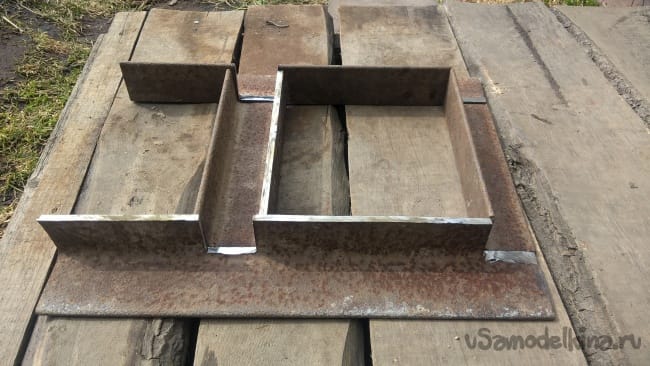

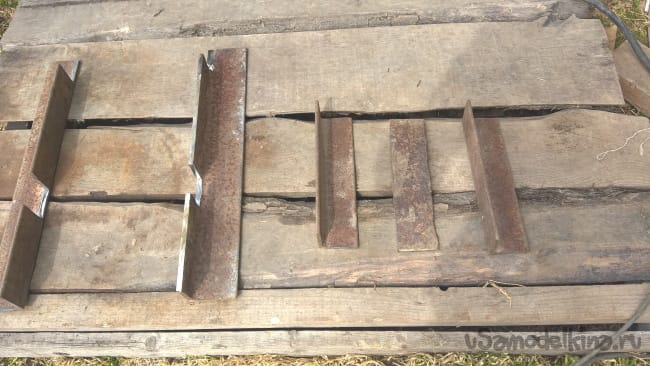

Нарезал заготовки так же, как и на чертежах.

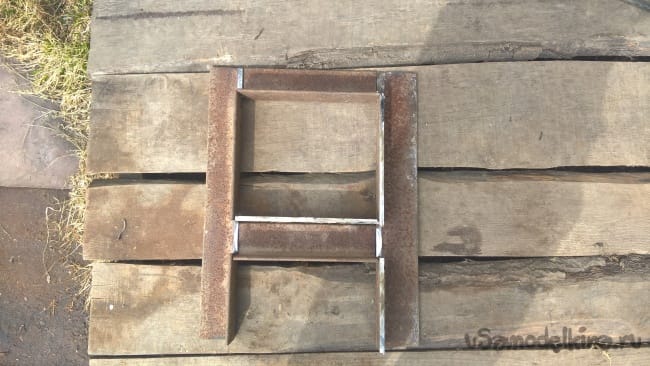

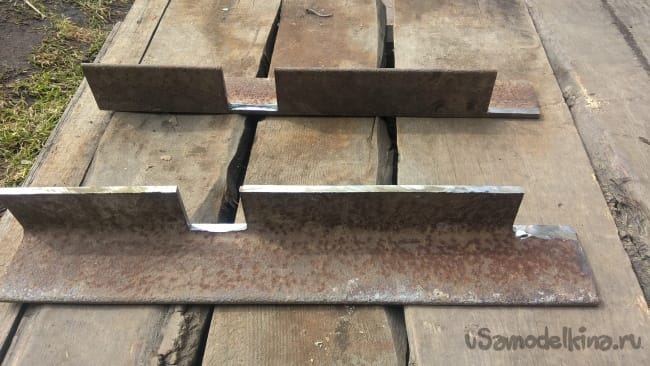

Взял все заготовки и сложил их таким образом, что в середине u образную железяку из пластинки и уголка, а сверху просто уголок.





Сварил их вместе.

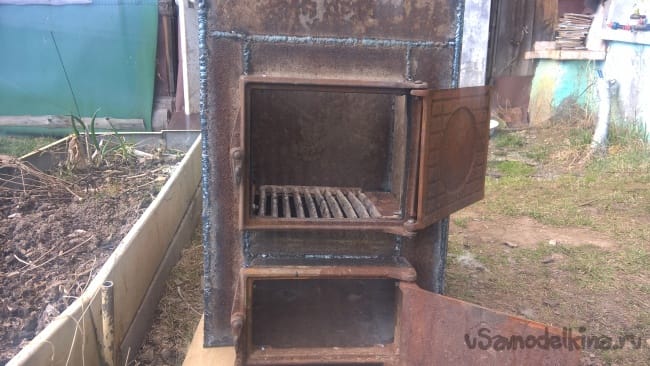

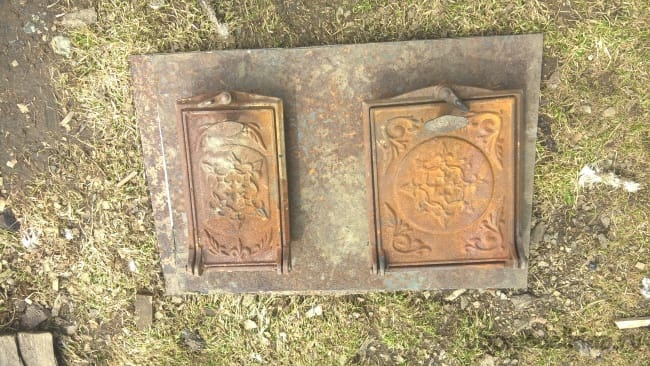

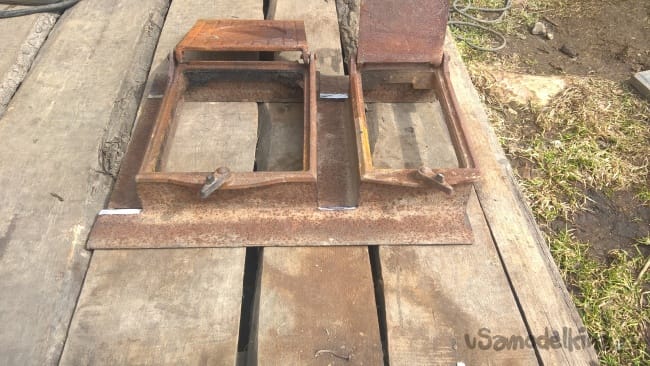

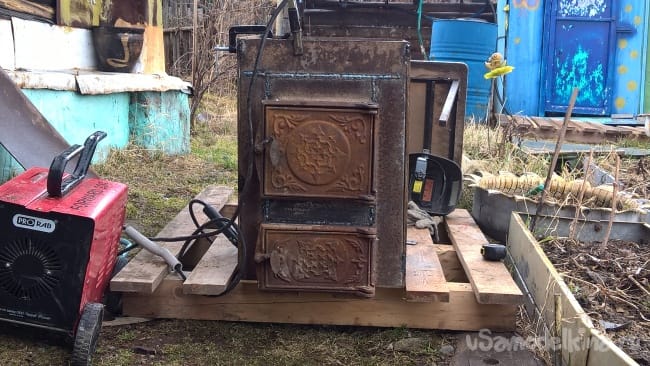

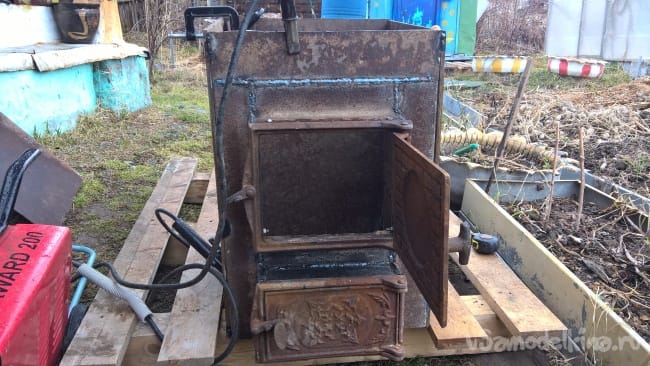

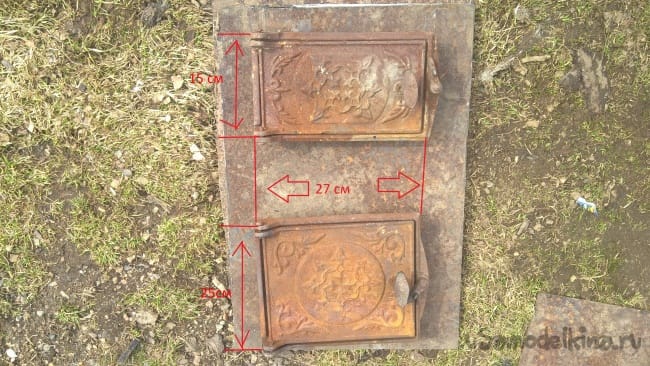

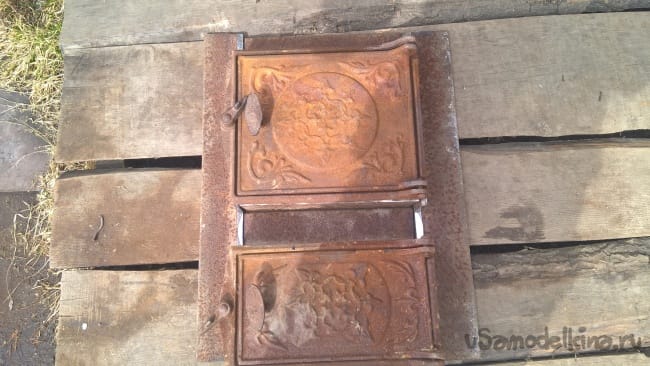

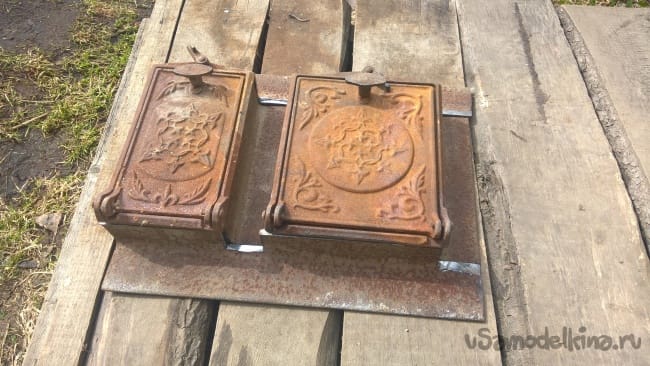

Взял чугунные дверки и с помощью болтов прикрепил их к заготовке.







Отрезал кусок железа 400 на 100 мм и приварил ее к верхней части стенки.

Второй шаг:

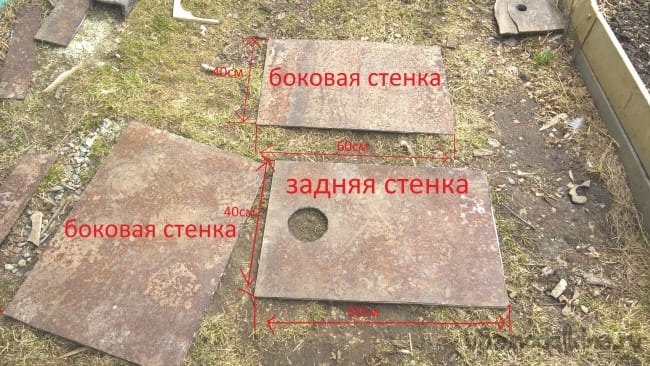

Взял лист металла, и вырезал 3 одинаковых прямоугольников со сторонами 600 на 400 мм. В одном прямоугольнике сделал отверстие, посередине ширины отступая от верха 8 см.



Третий шаг:

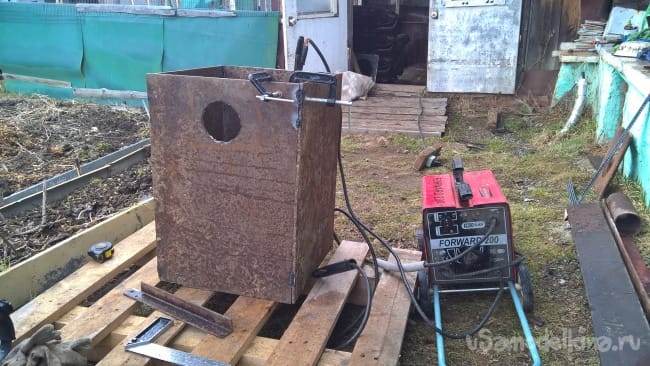

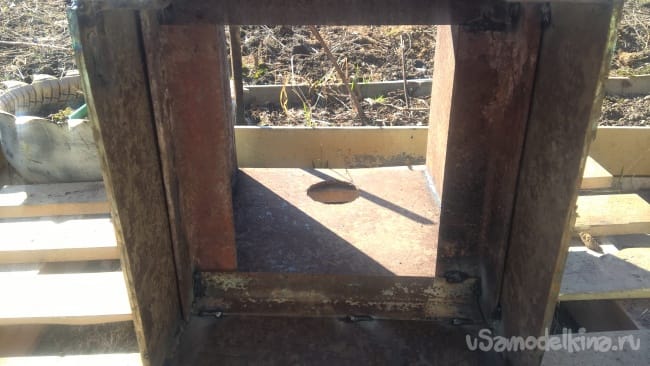

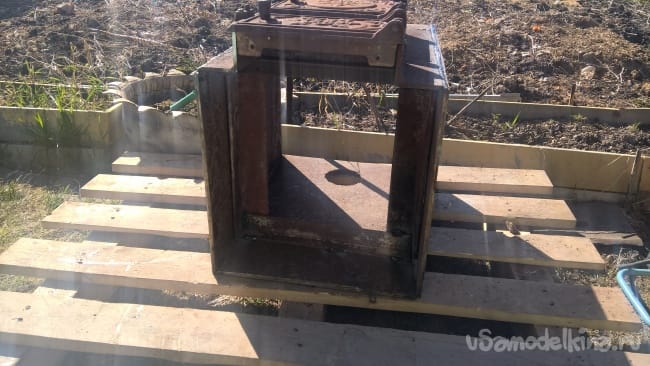

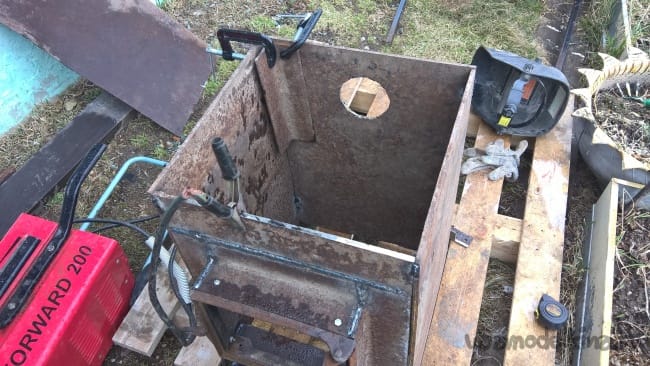

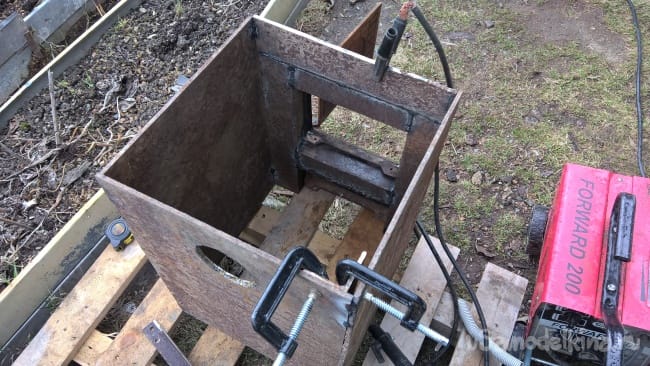

Сварил все стенки печки под углом 90 градусов.

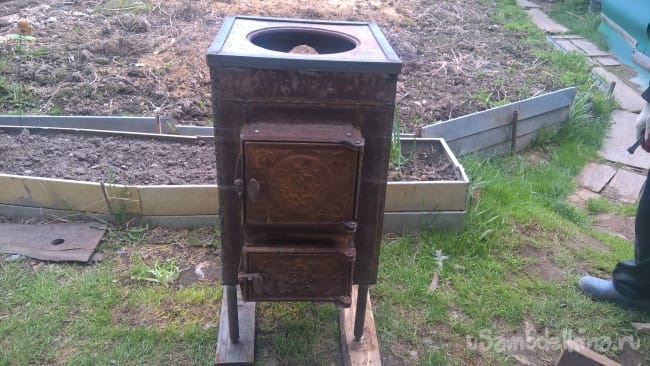

Четвертый шаг:

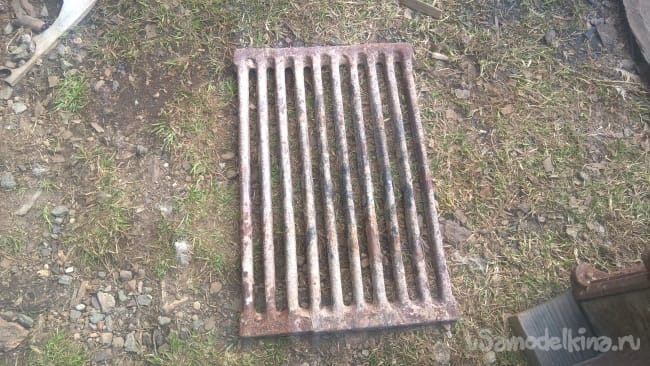

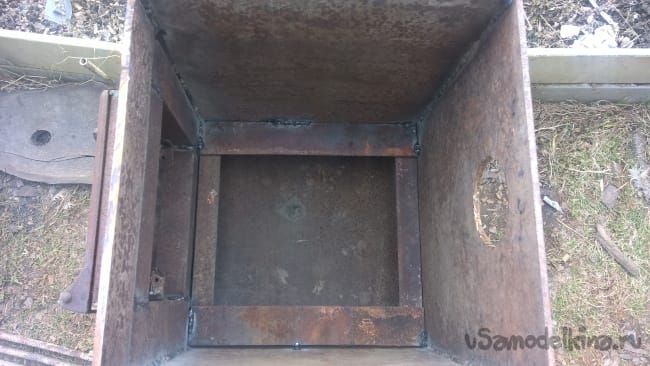

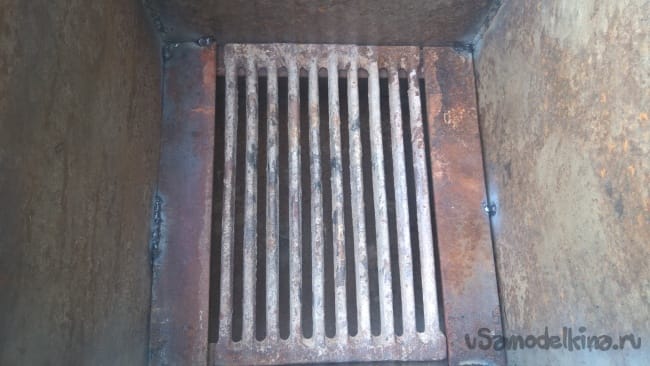

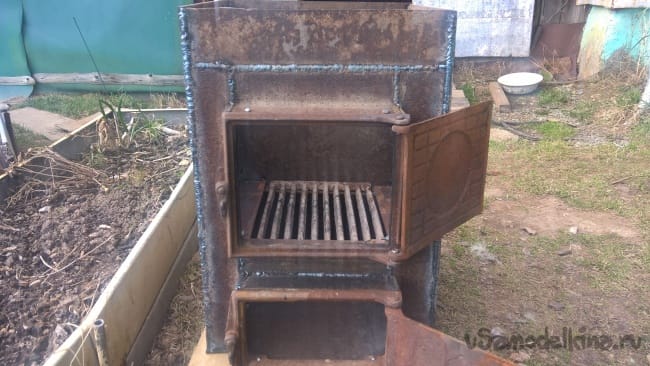

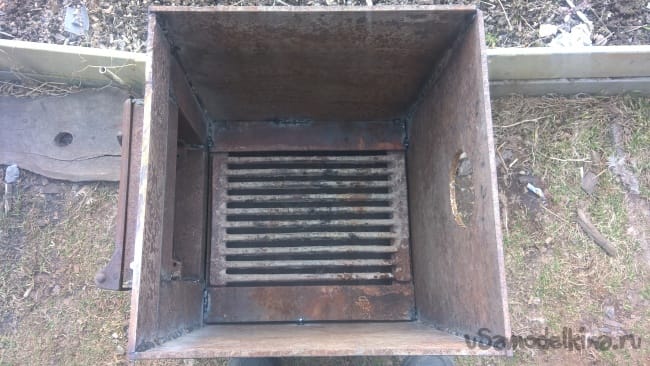

Приварил уголки 60 на 60 мм внутрь печки под золотник. Так чтобы она была на одной высоте, что и дверца.









Пятый шаг:

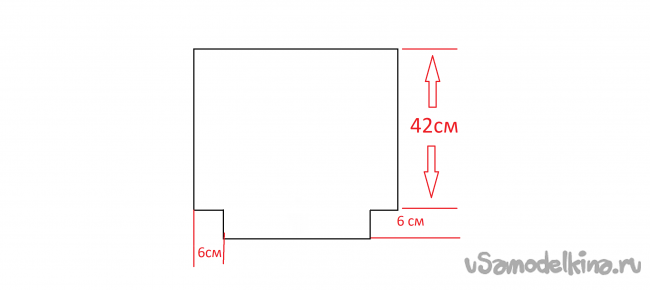

Вырезал дно по чертежу. И приварил его к печке




Шестой шаг:

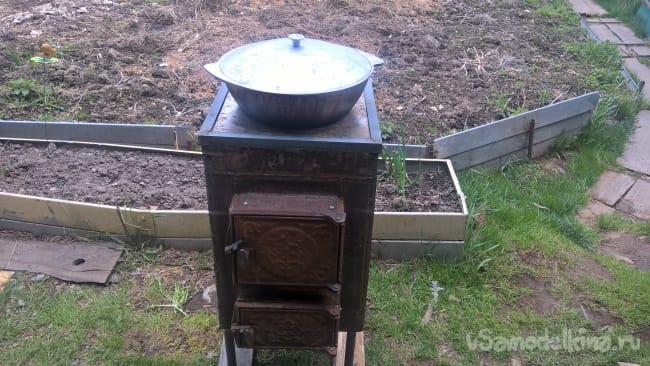

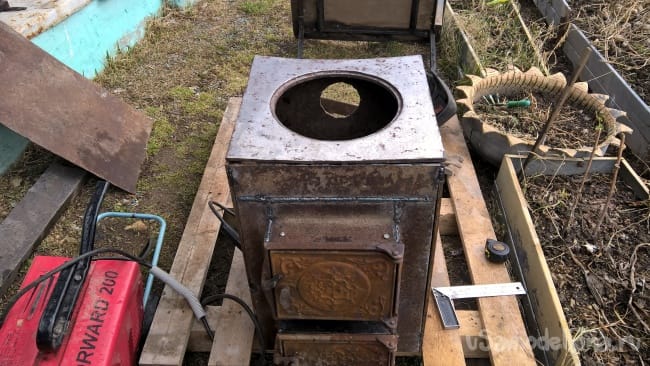

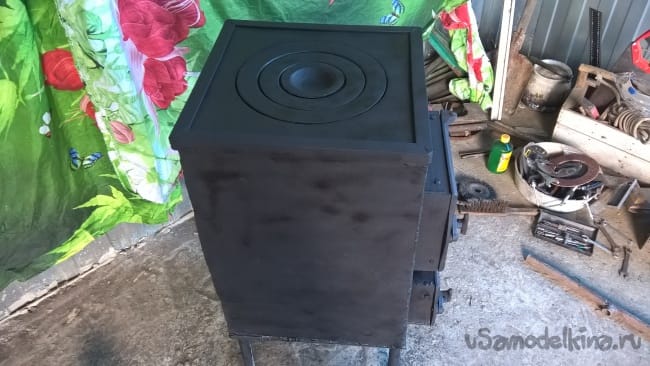

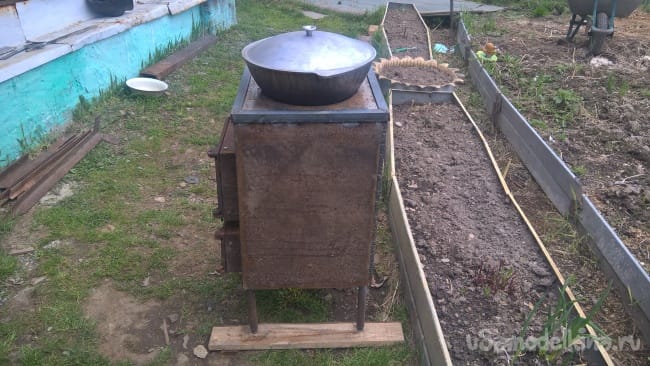

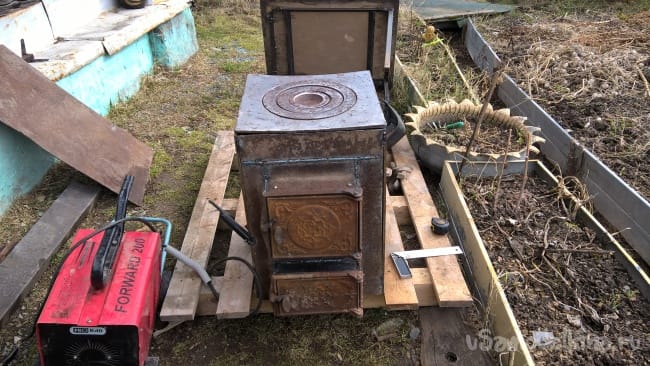

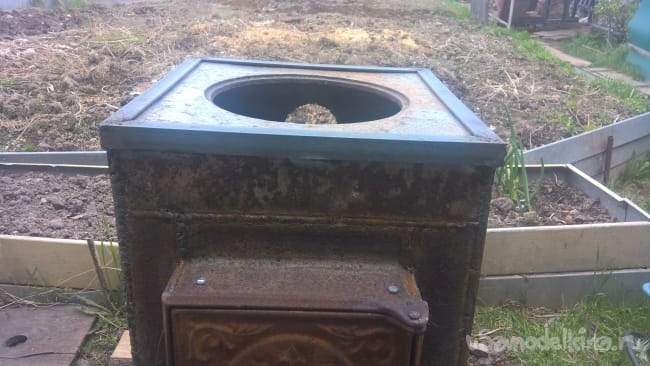

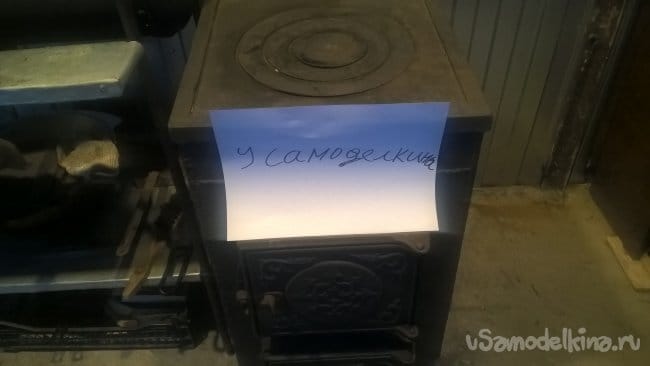

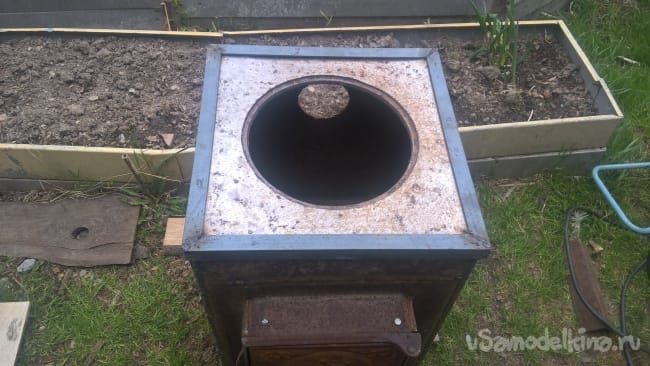

С помощью уголков на 25 мм, прикрепил чугунную плиту.






Седьмой шаг:

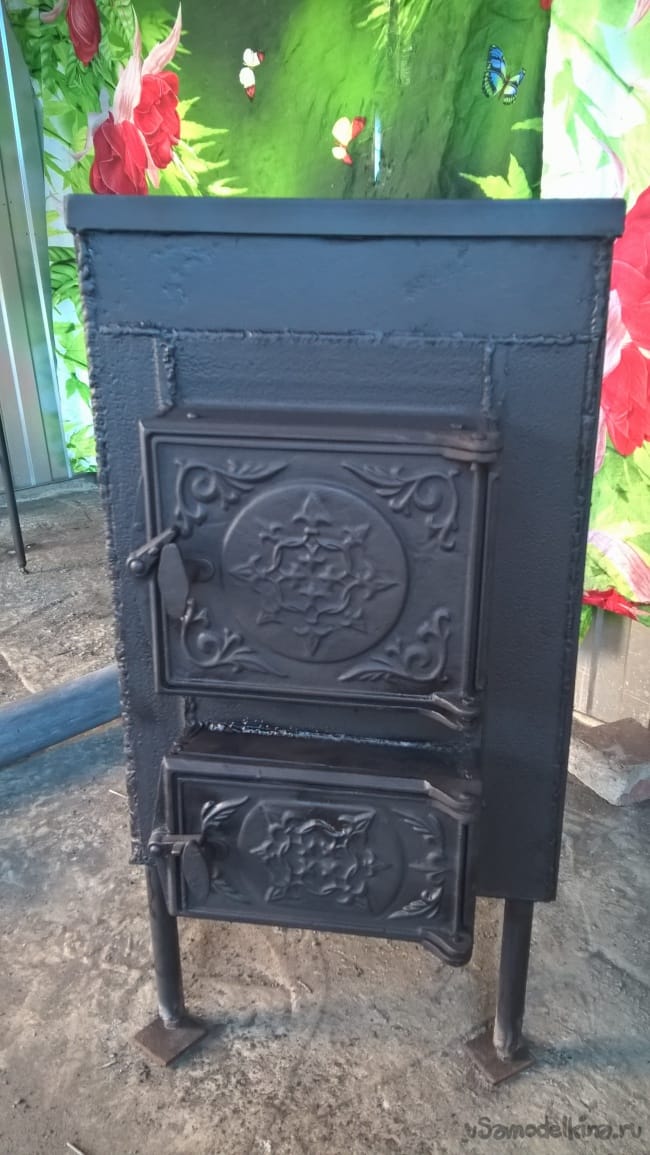

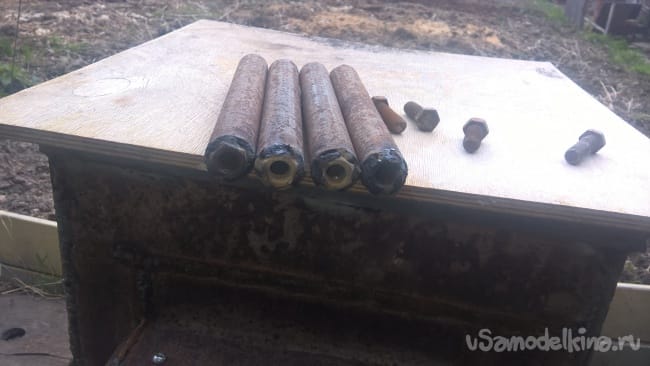

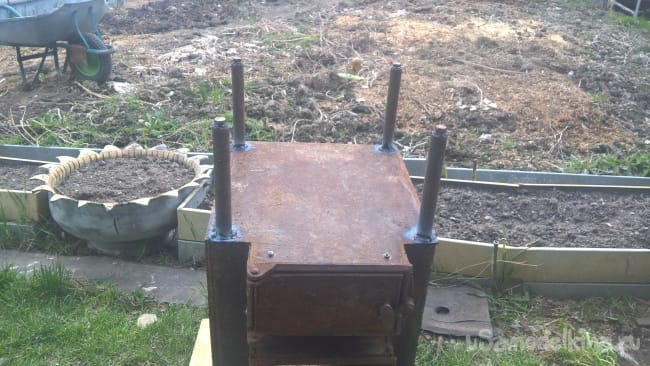

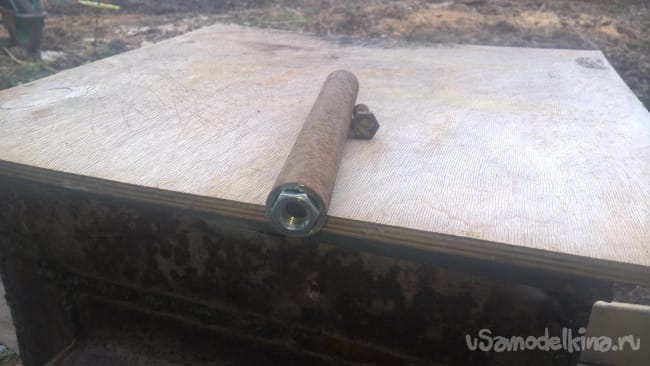

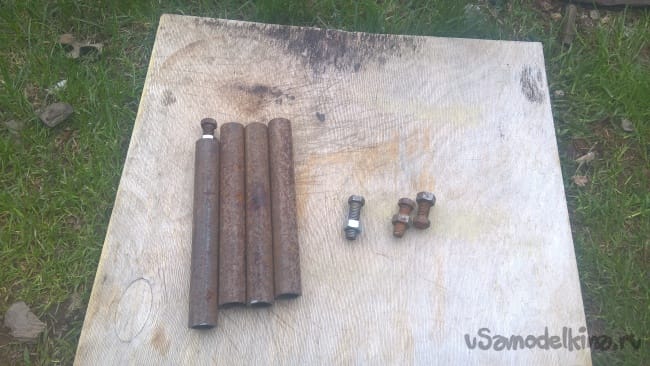

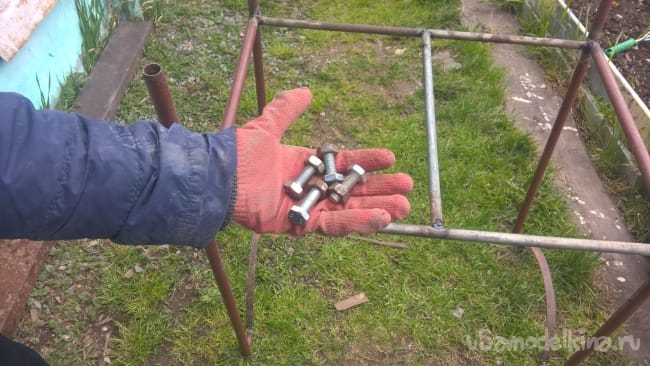

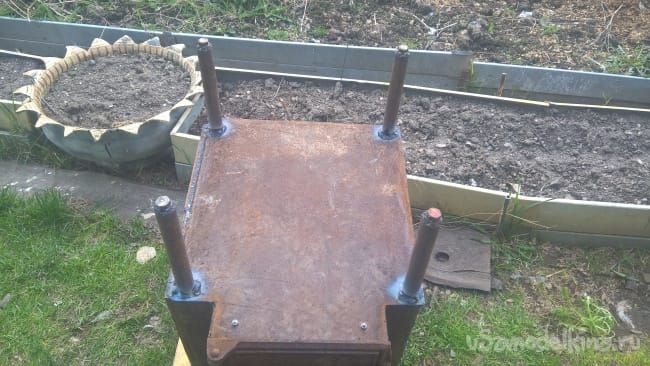

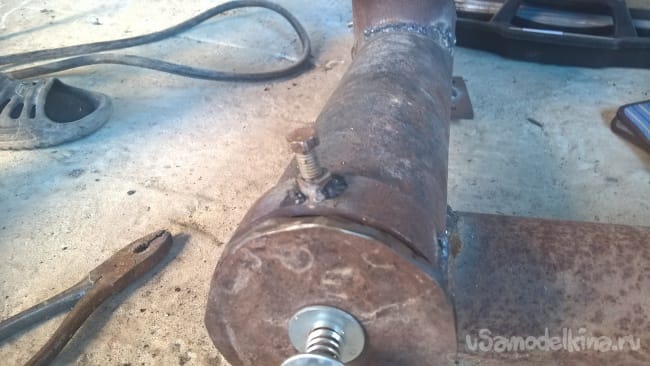

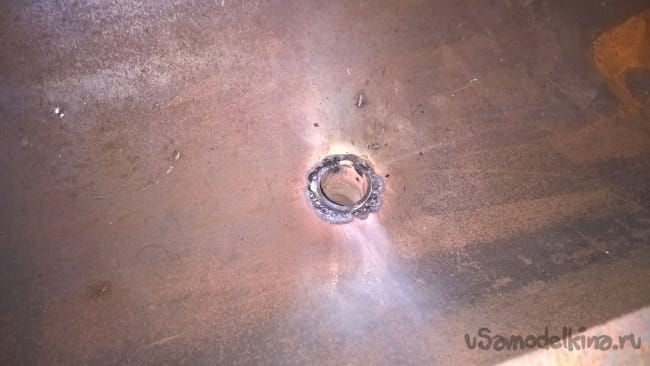

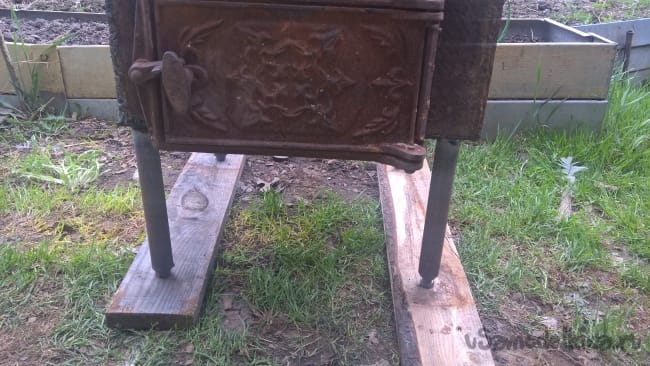

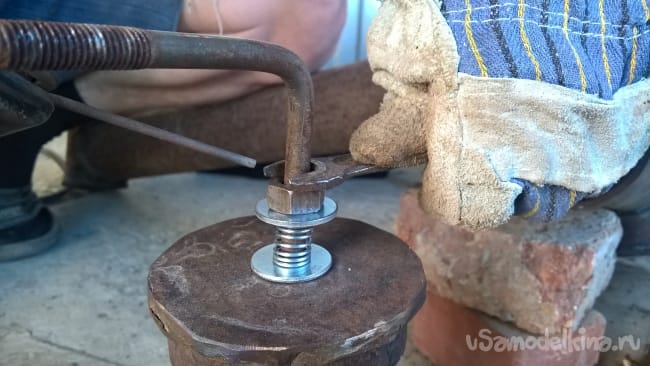

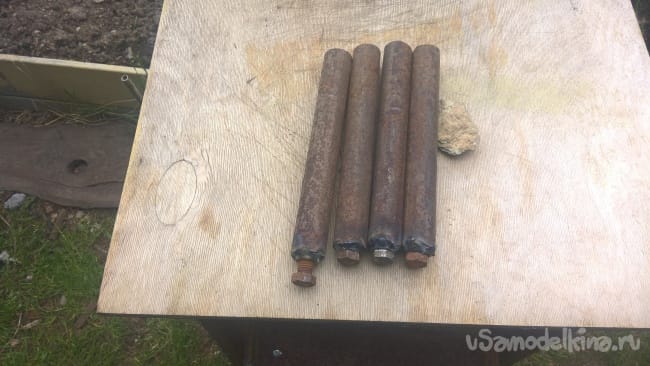

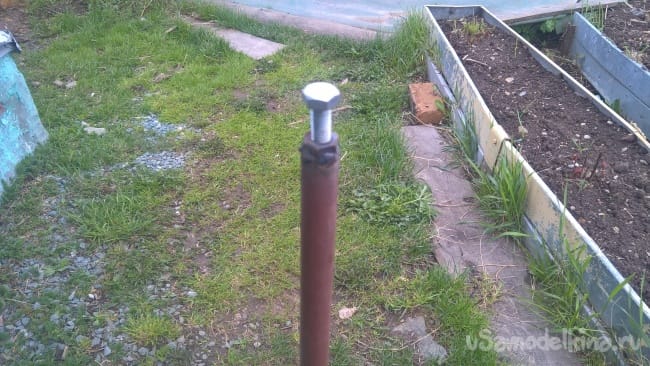

Нарезал четыре одинаковых ножек из трубы и внутрь их приварил гайки. А после приварил полученные заготовки на дно печки под углом 90 градусов, получились регулируемые ножки.











Переходим к газовому баллону.

Восьмой шаг:

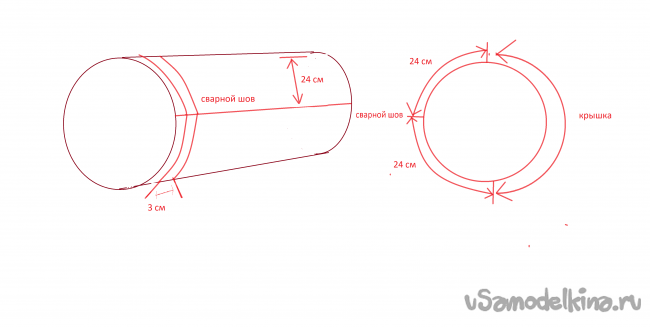

Сделал разметку как на чертеже.



Девятый шаг:
После разметки выпилил одну длинную линию и прикрутил петли для того чтобы не потерять паз. А дальше отпиливаю остальное.

Десятый шаг:

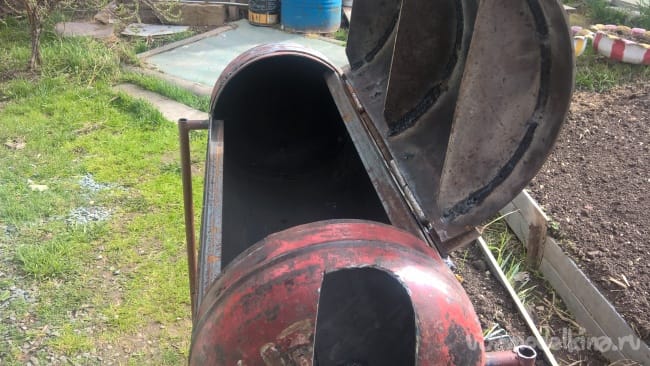

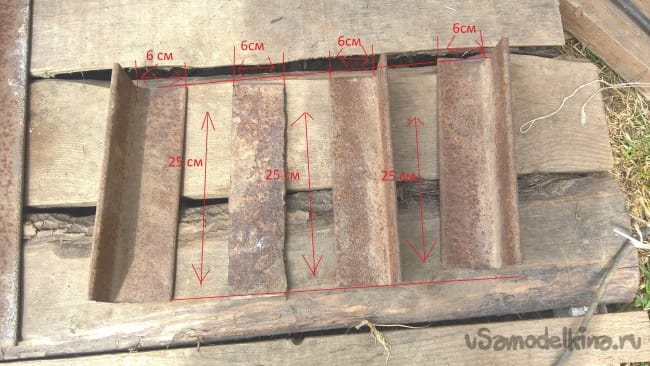

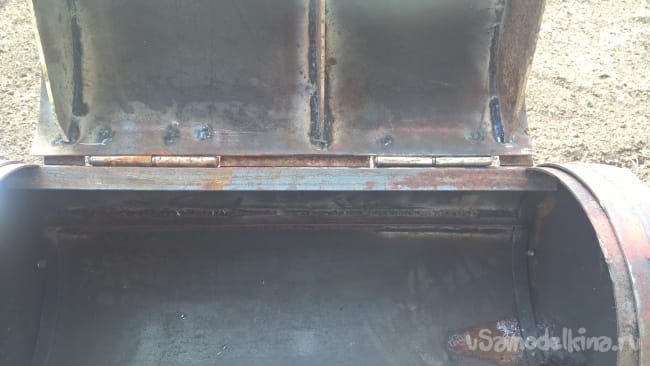

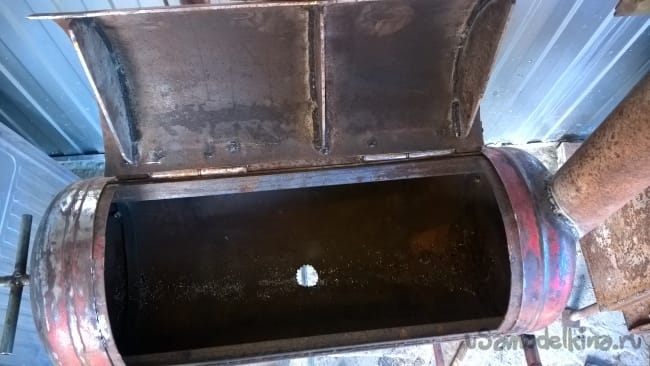

Вырезал для крышки мангала ребра жёсткости для того чтобы крышку не повело при нагревании и приварил их.
Сзади баллона рядом с петлями приварил уголки для того чтобы крышка не падала далеко назад.

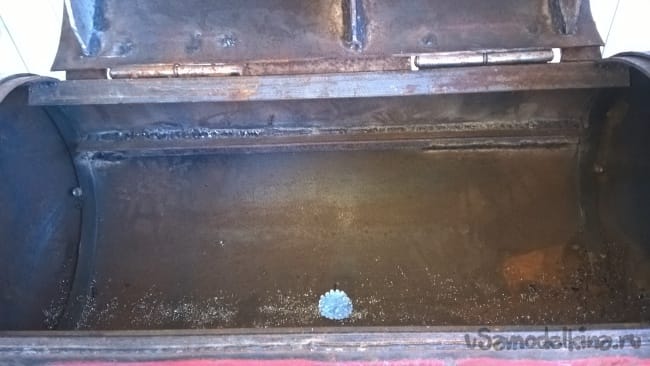

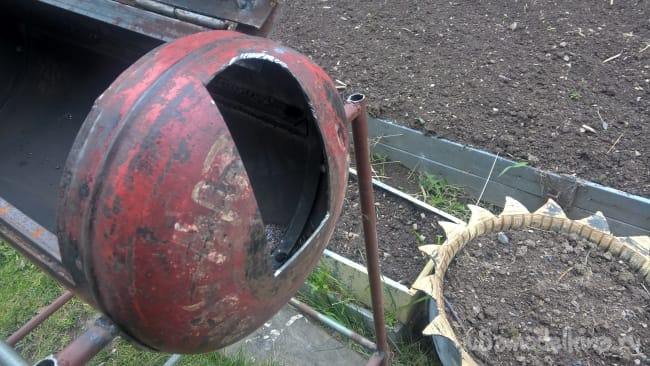

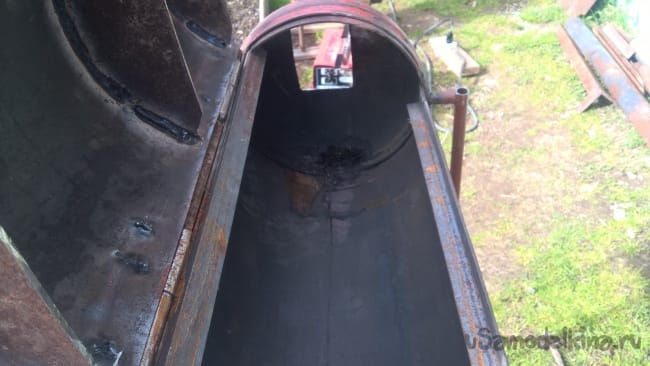

Вырезал дуги, чтобы закрыть щели между дверкой и баллоном по бокам и два уголка по длине дверцы сверху и снизу, приварил изнутри к баллону.

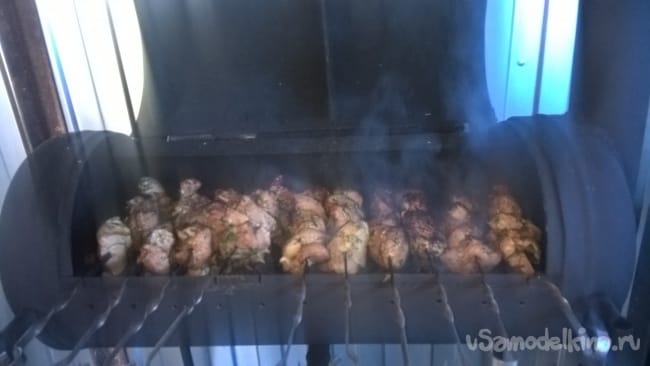

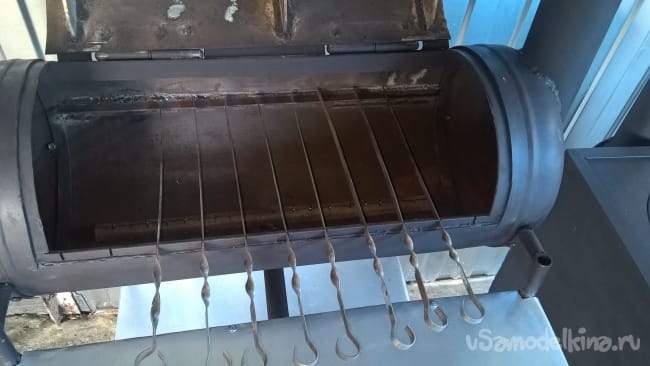

К задней стенке внутри баллона приварил уголок для поддержания шампуров.



Одиннадцатый шаг:

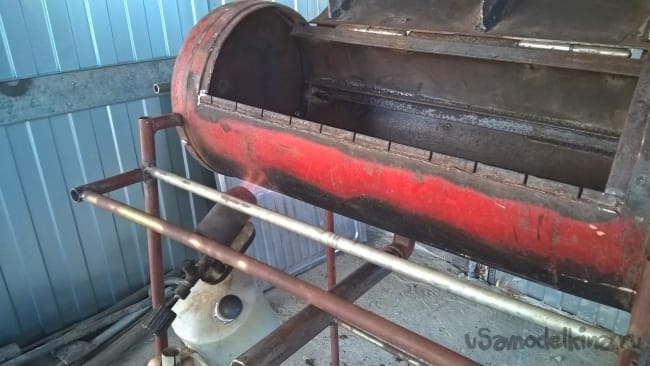

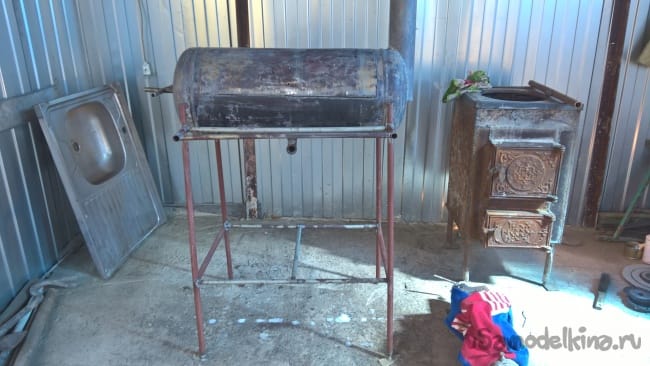

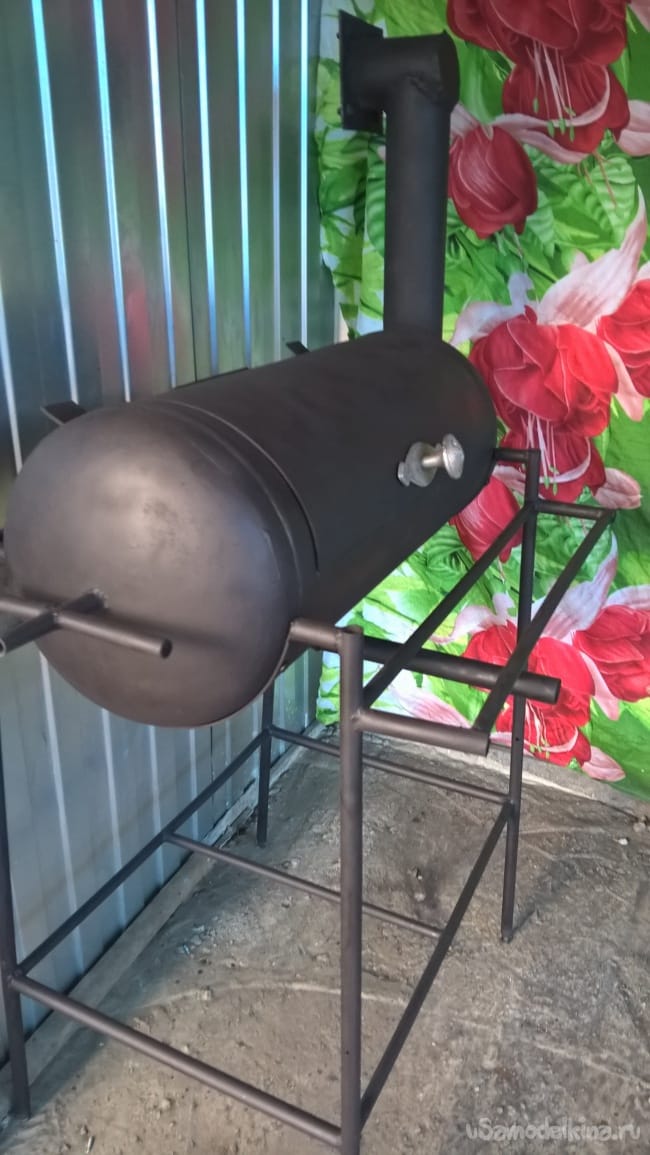

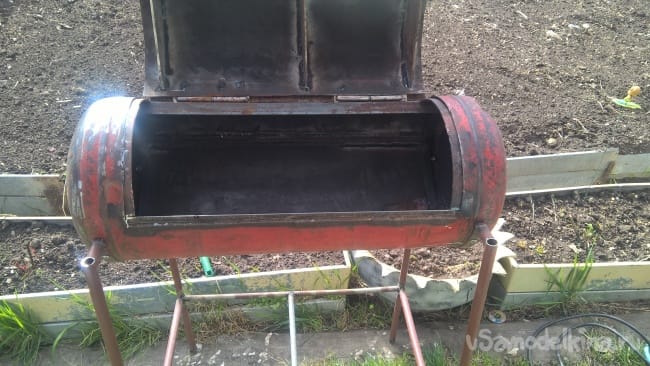

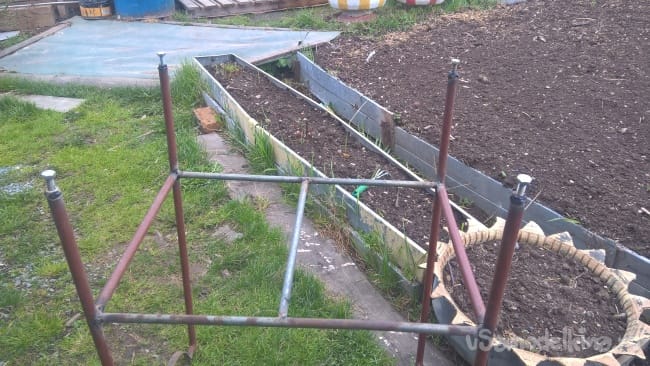

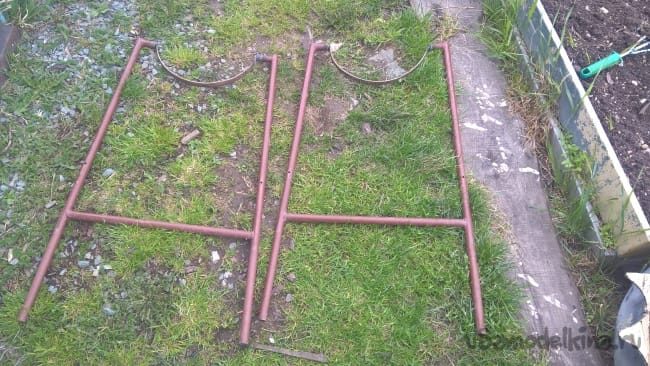

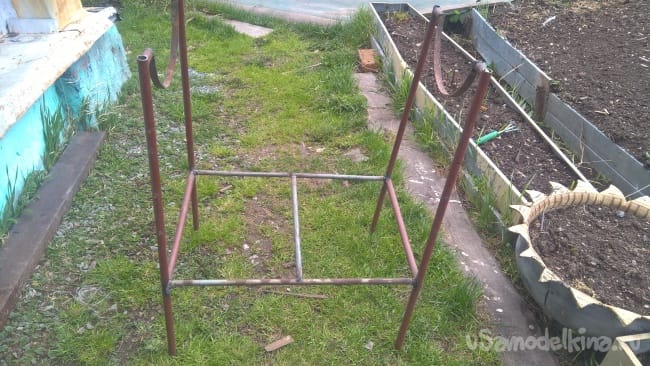

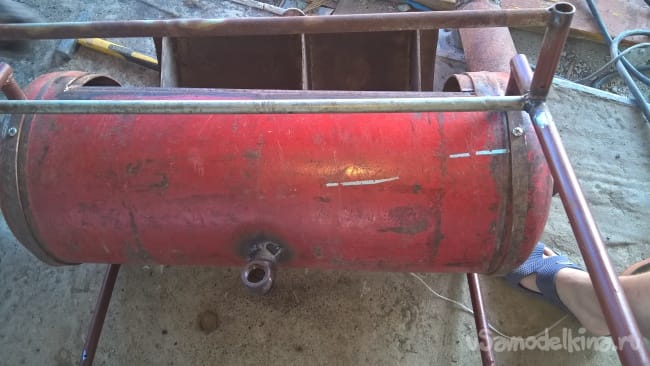

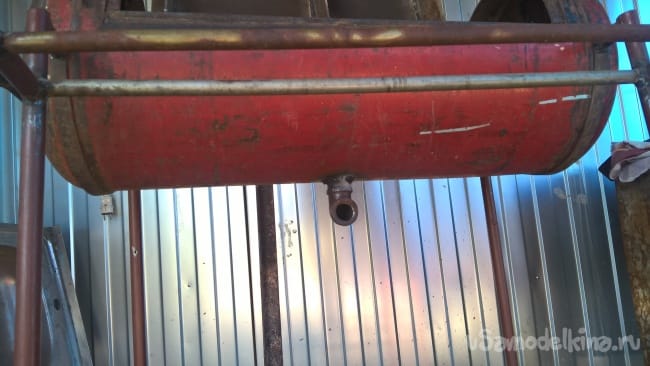

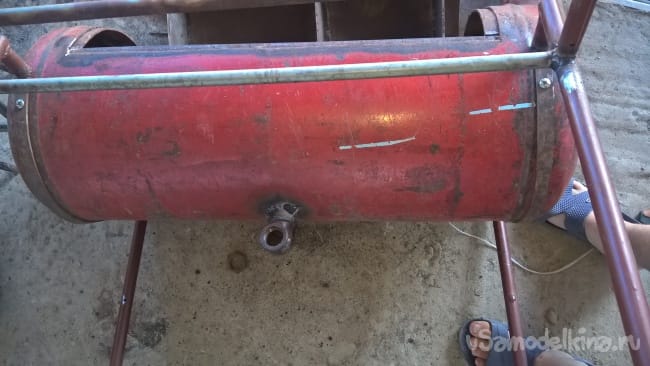

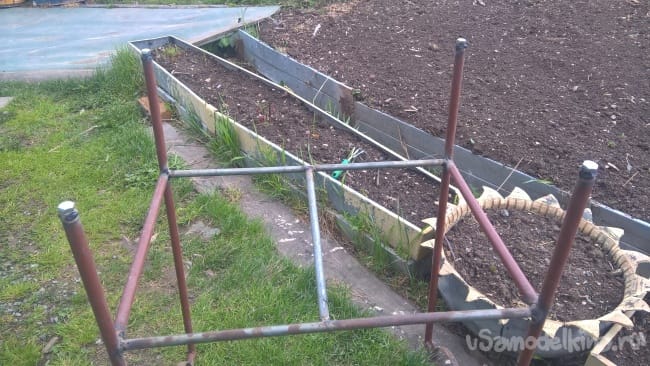

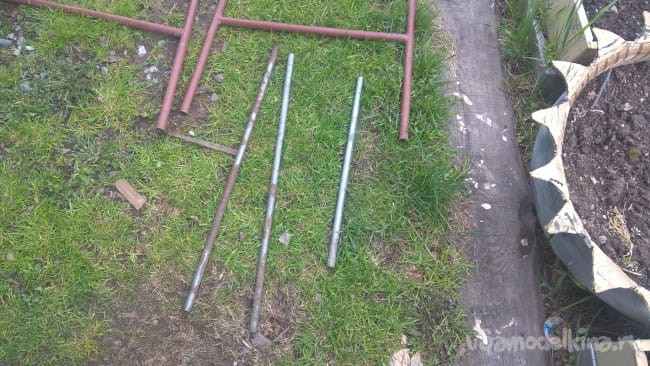

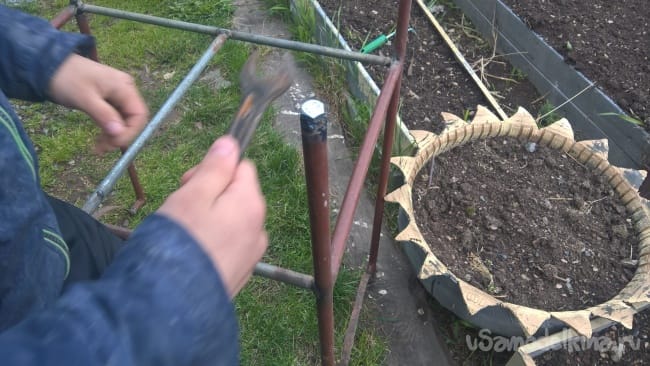

Из трубы сварил подставку под будущий мангал. Нарезал две полоски и загнул их под диаметр баллона. В нижней части подставки сделал полку. Сделал регулированные ножки таким же способом, как сделал их для печки.

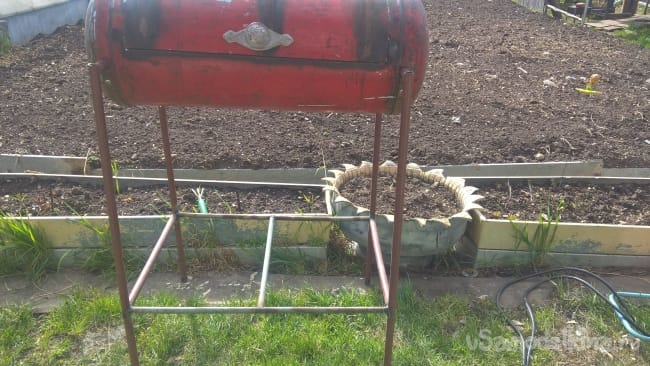

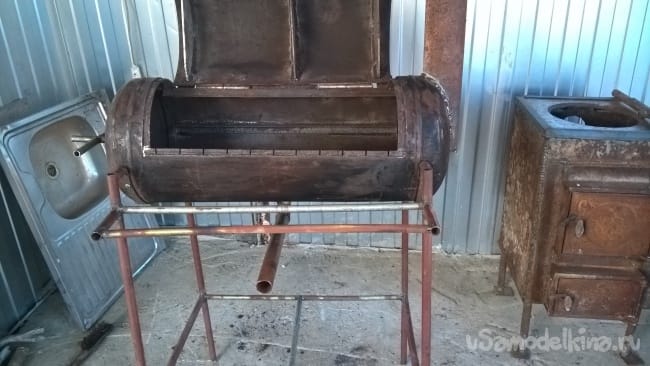

Подставка готова, я прикрепил мангал с помощью болтов.













Двенадцатый шаг:

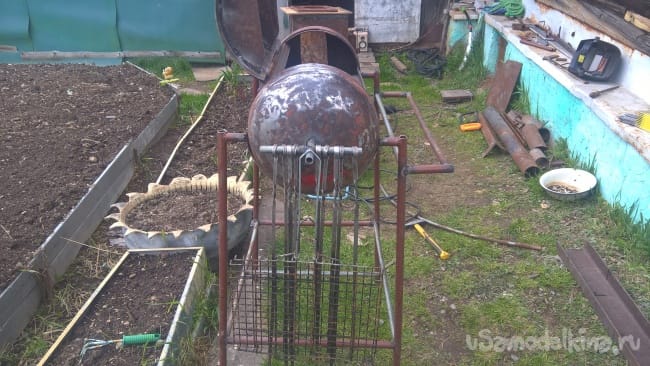

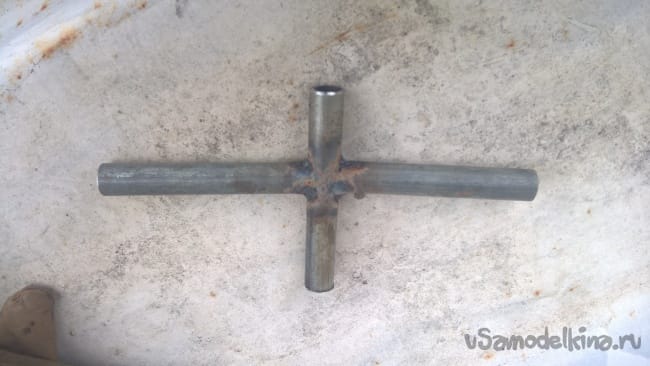

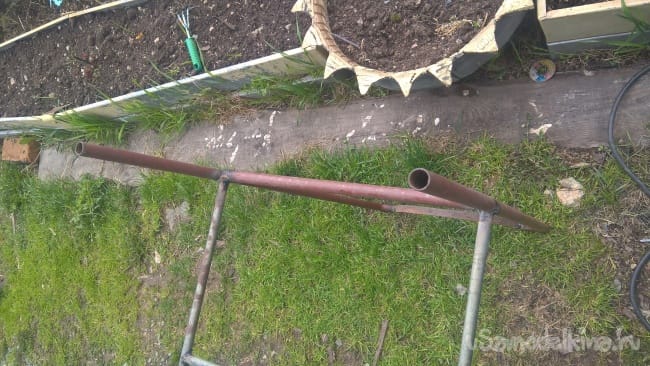

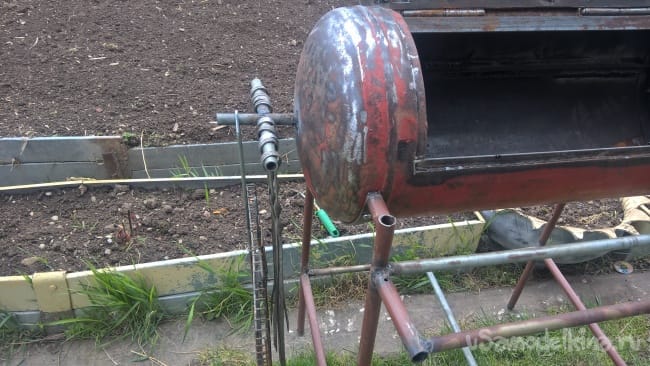

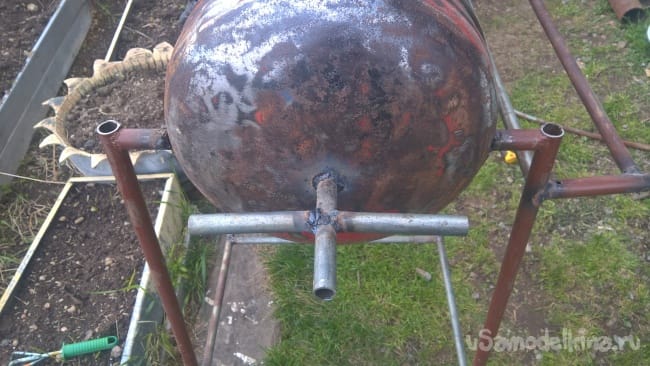

Сварил крестик из труб и приварил их с левого боку мангала и получил место для шампуров и решётки.

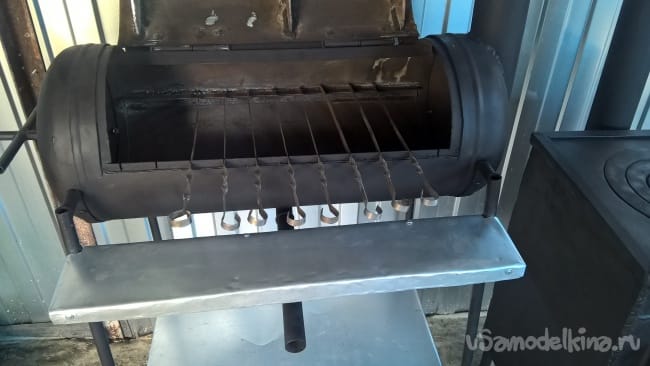

Взял еще трубки и из них сделал небольшой столик спереди мангала.

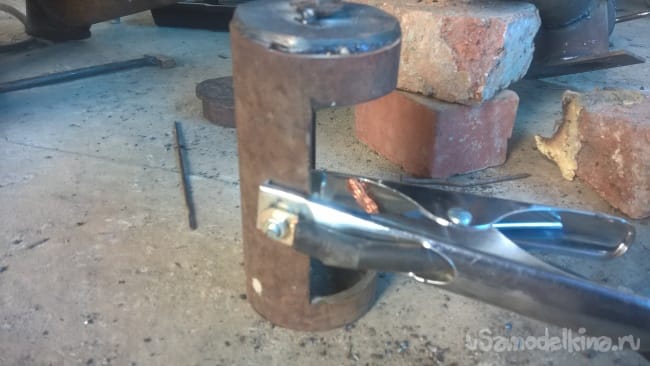

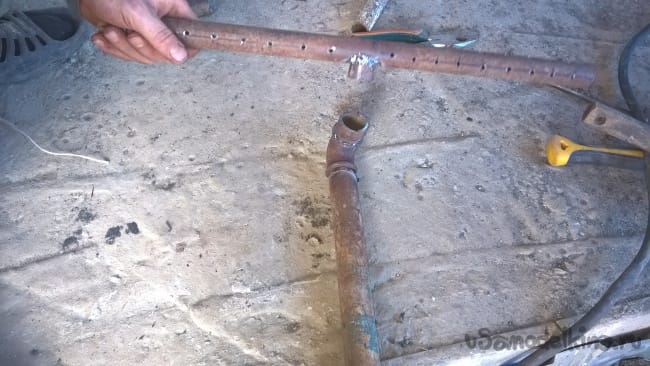

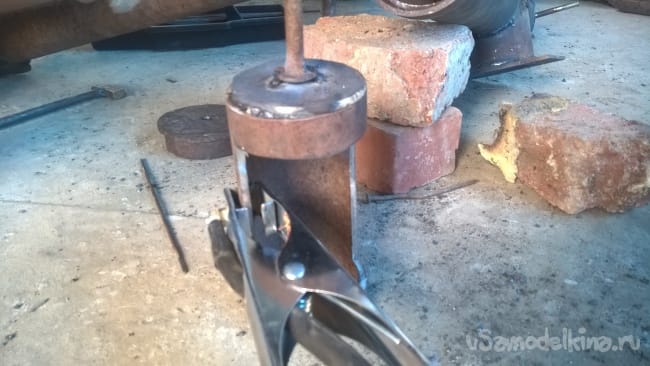

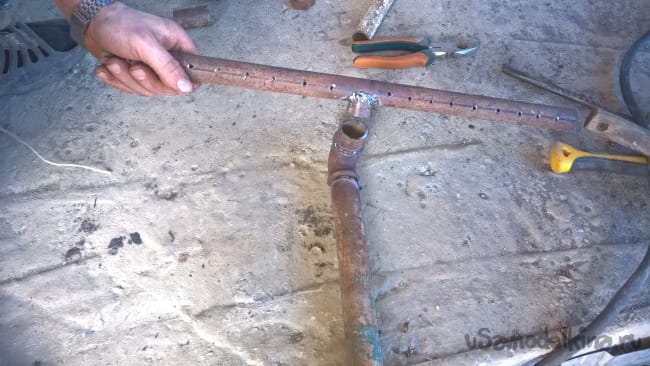

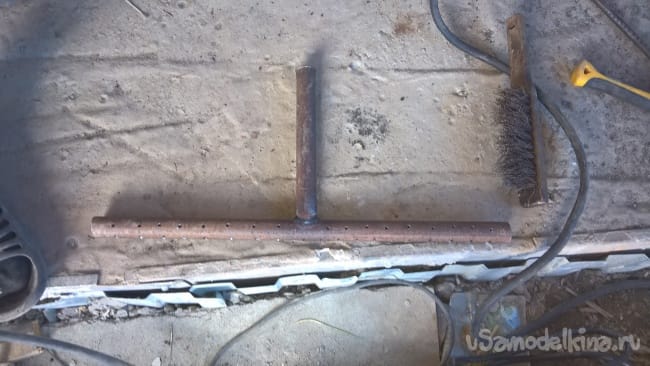

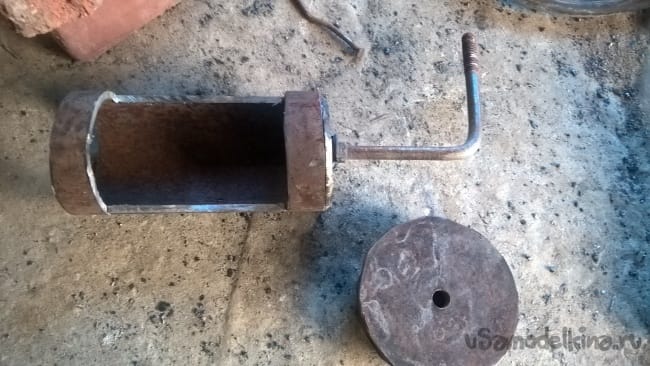

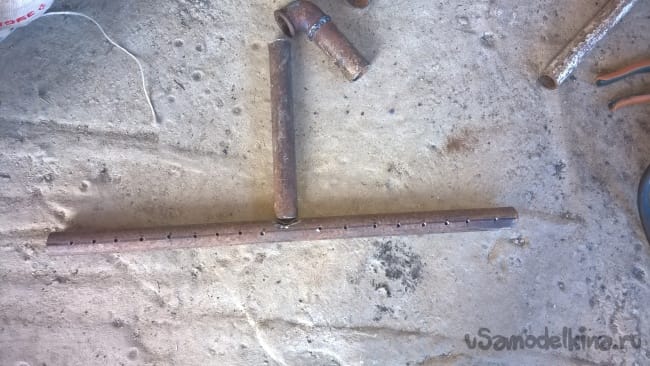

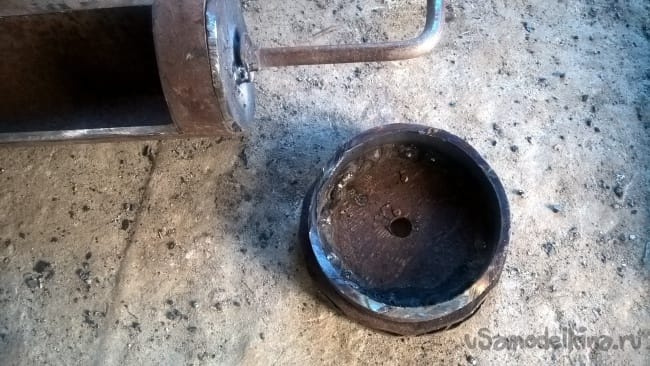

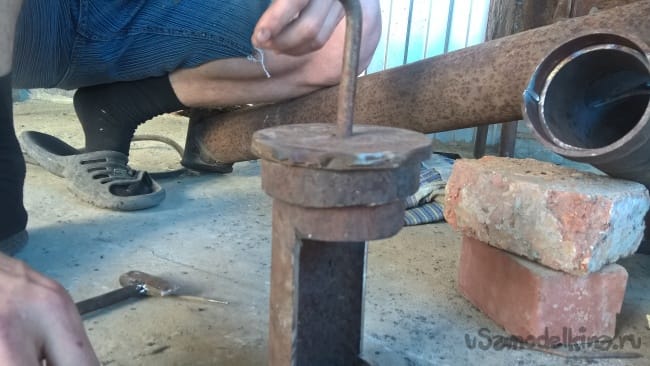

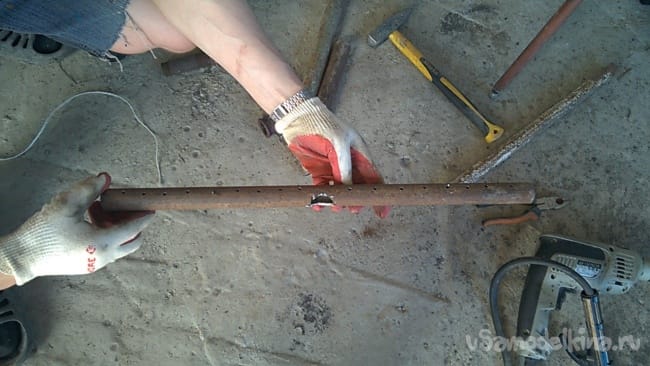

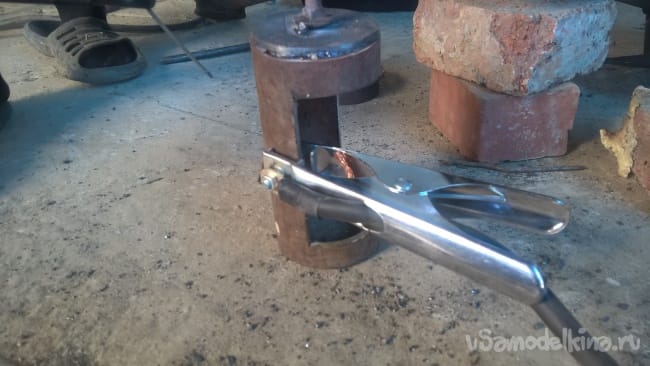

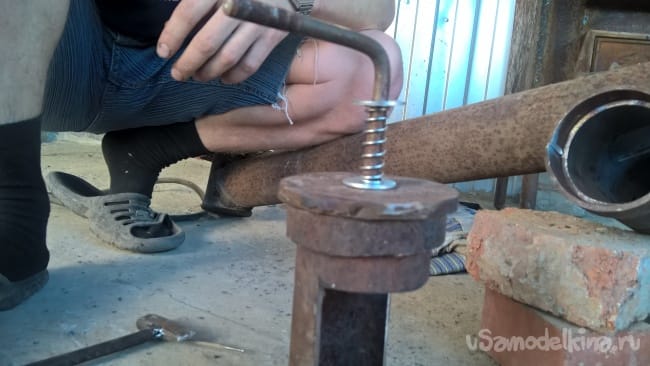

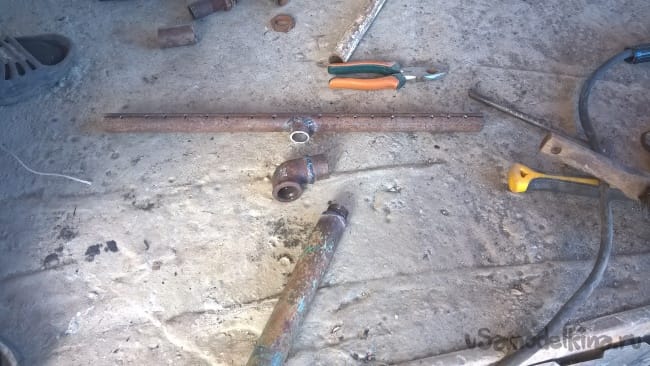

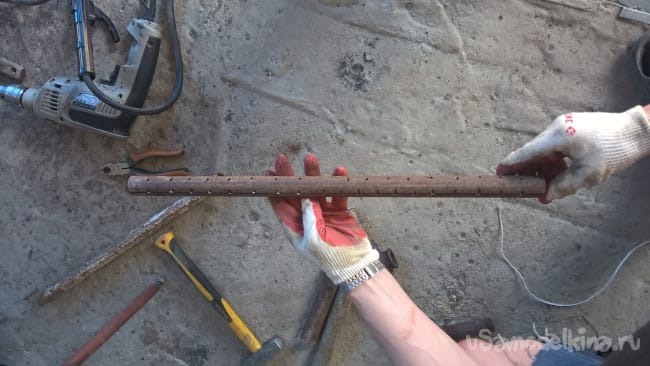

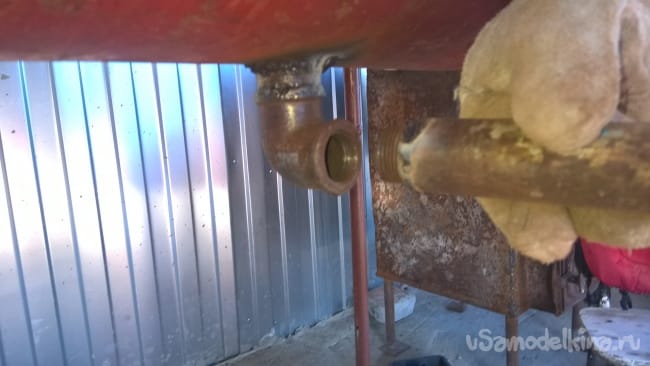

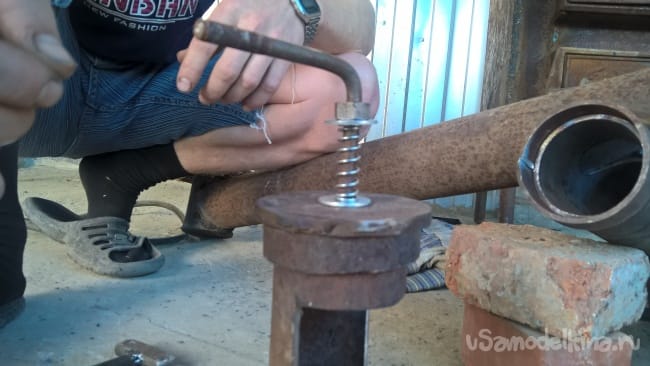

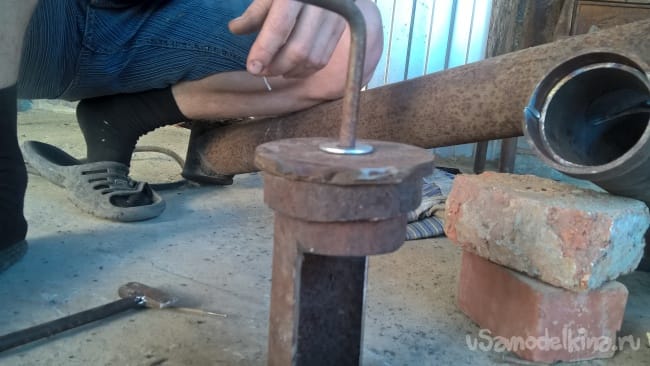

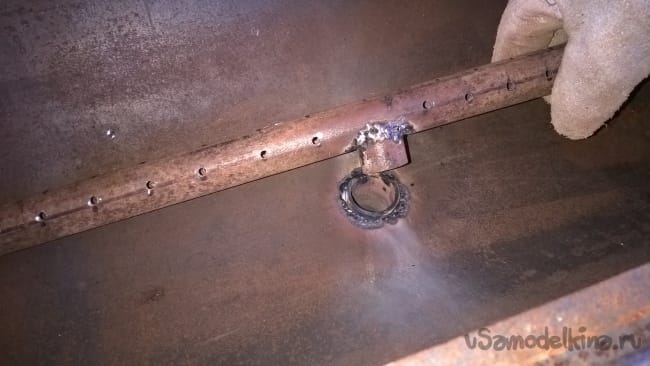

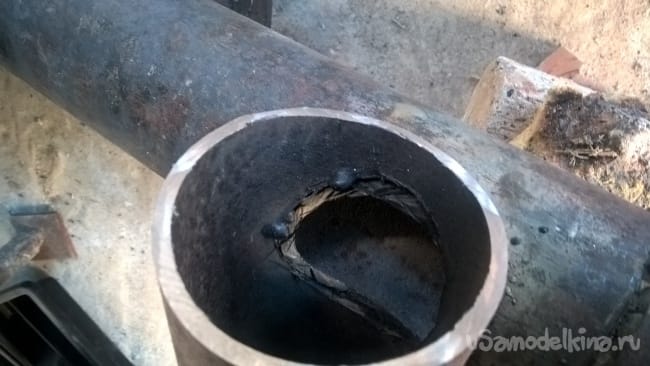

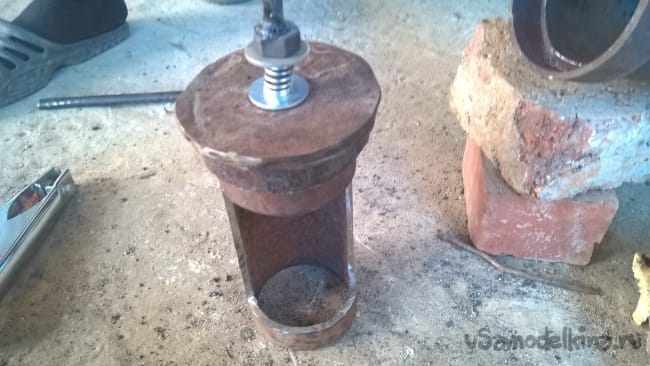

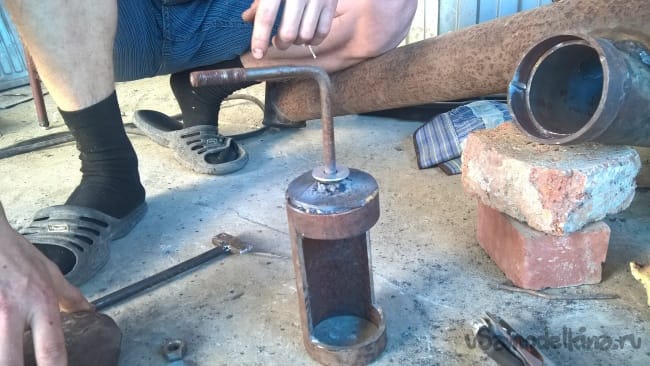

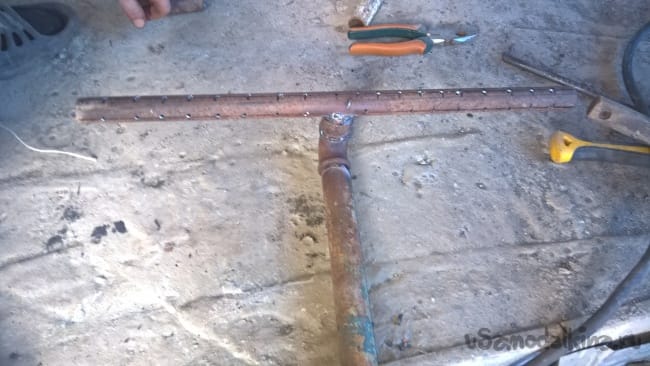

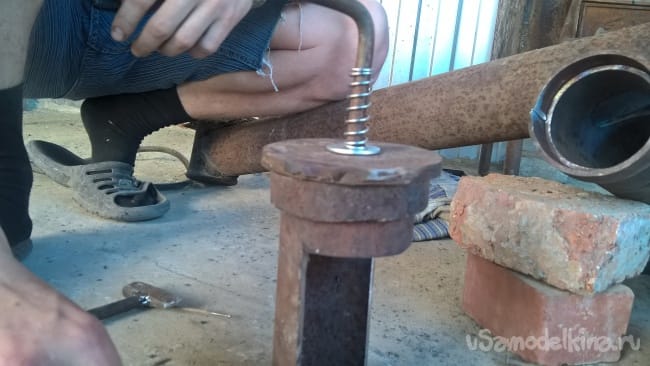

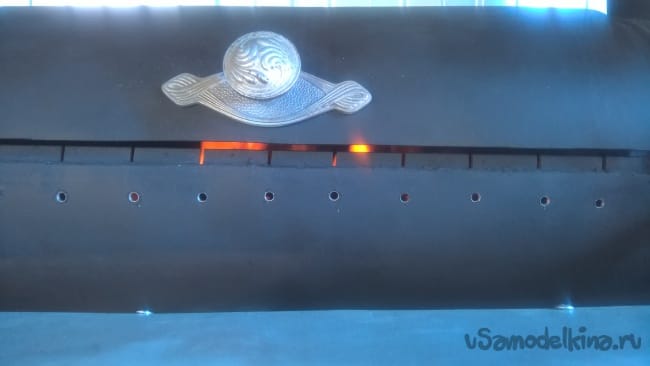

Так же систему поддувала я сделал, так как показано на фото.

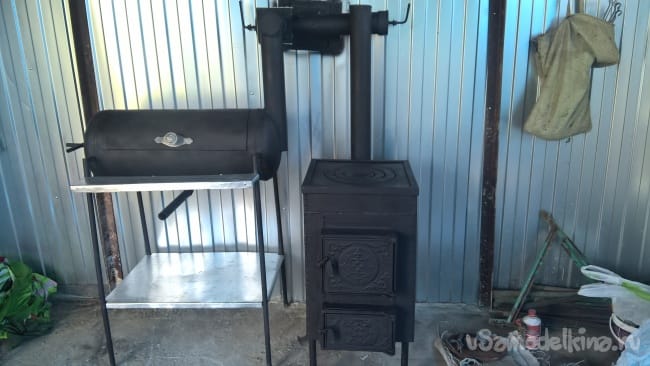

Изготовление единого дымоотвода.

Тринадцатый шаг:

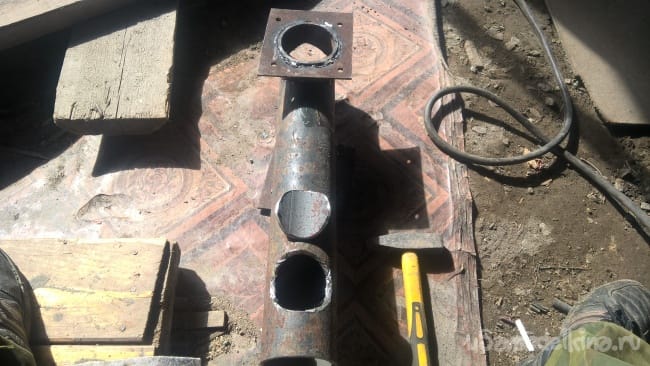

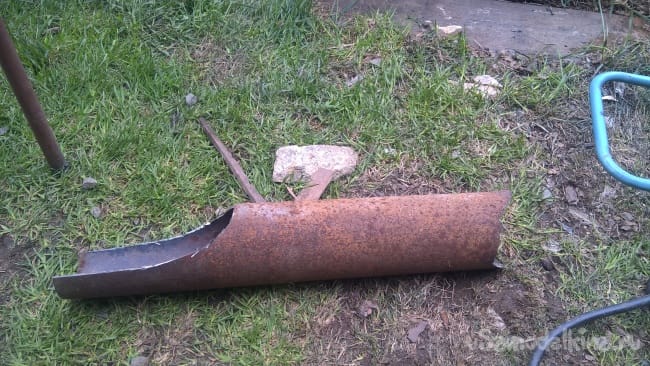

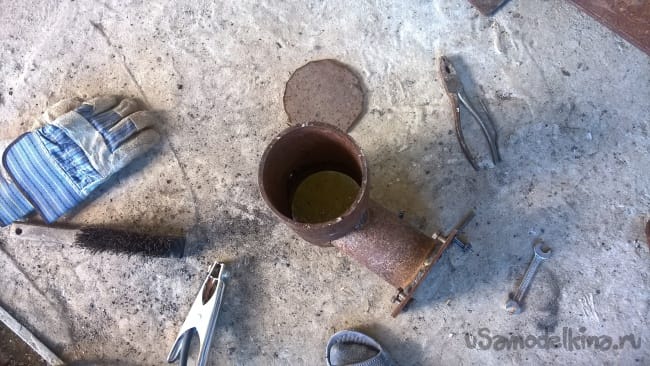

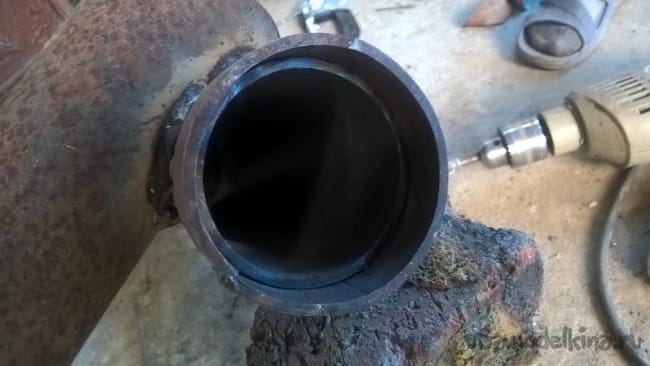

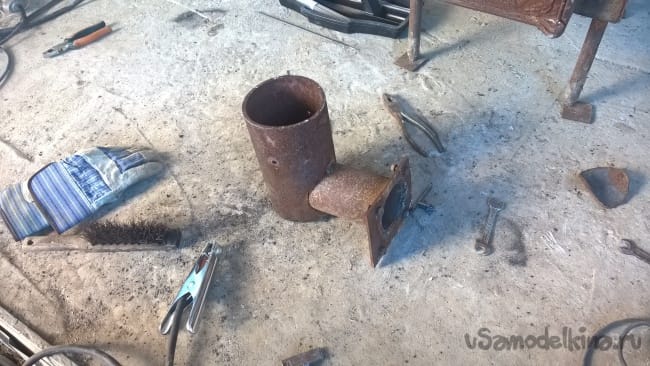

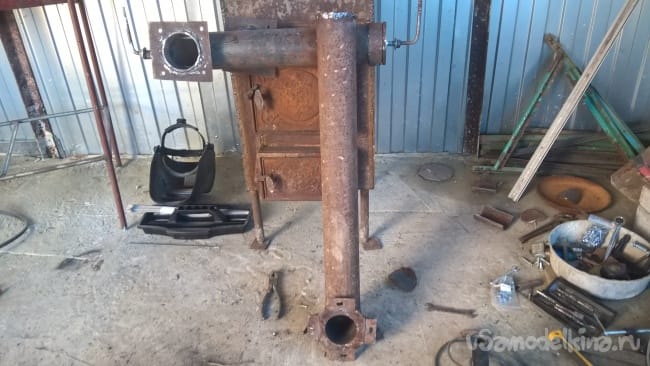

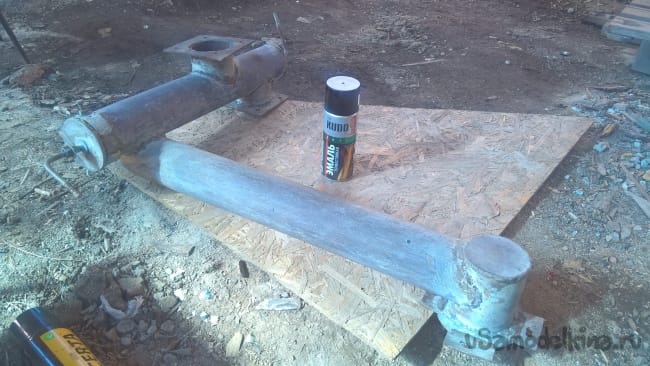

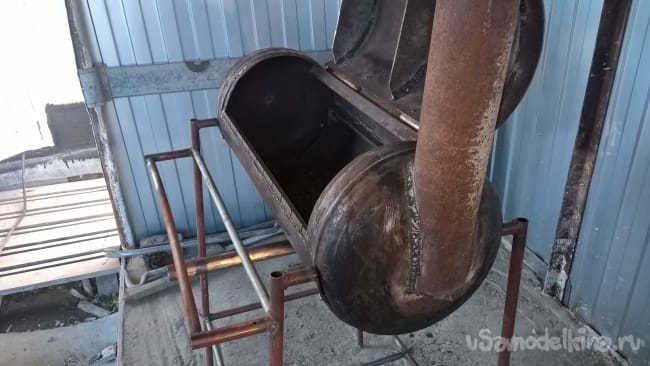

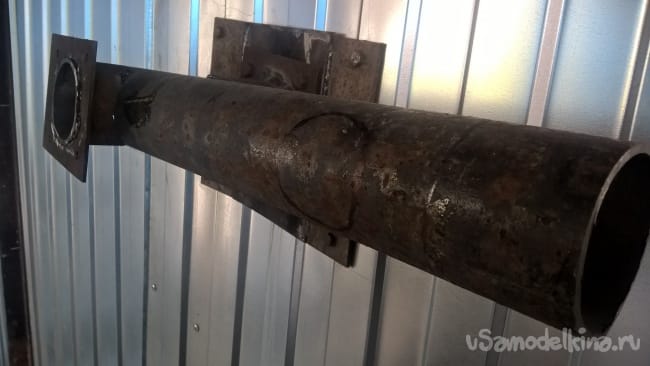

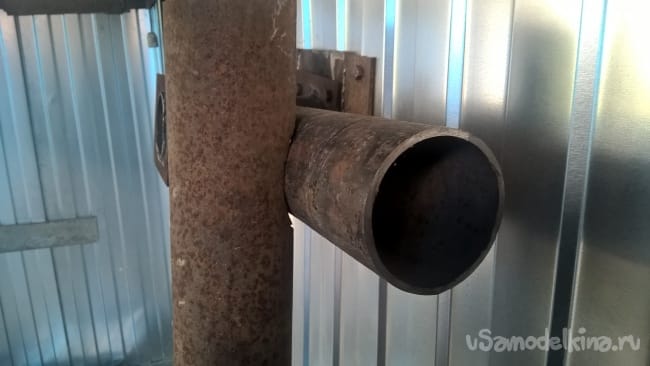

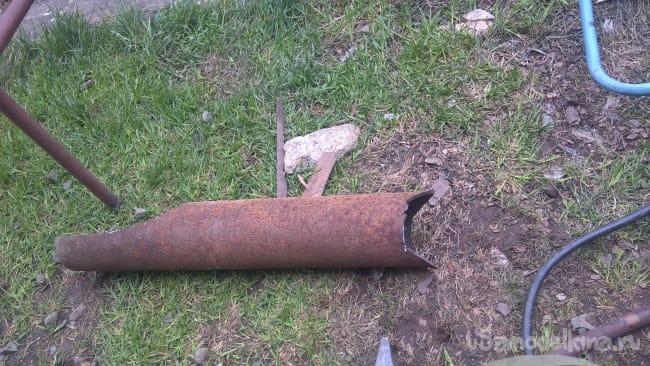

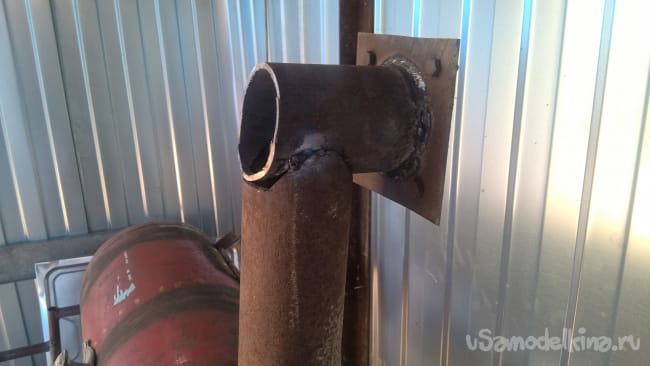

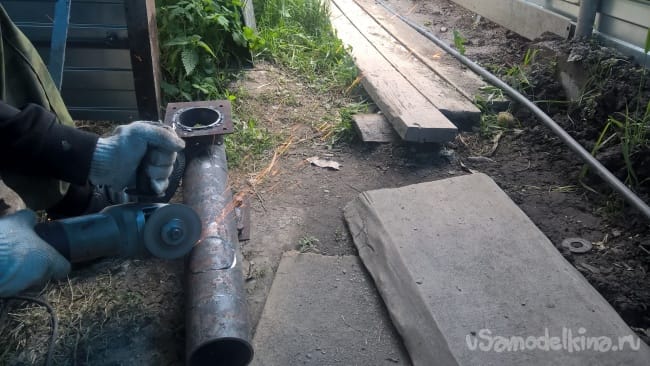

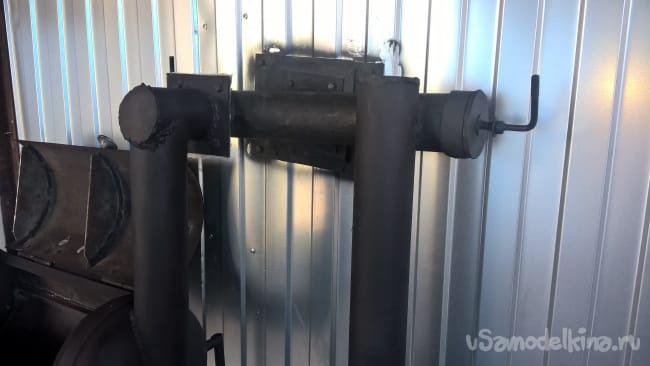

Вырезал у мангала справа в боку отверстие под трубу. А после подогнал к этому отверстию трубу длиной 40 см и приварил, чтобы она смотрела вверх. Взял 3 трубы 1-20 см и 2 трубы по 15 см, к каждой из них к одному концу приварил пластинку для соединения с другими частями дымоотвода с помощью болтов. Одну из них, которая 20 см я приварил к трубе выходящий из мангала, как на фото.








Четырнадцатый шаг:

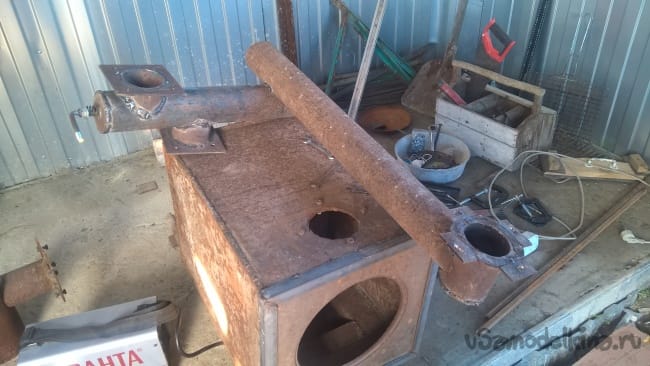

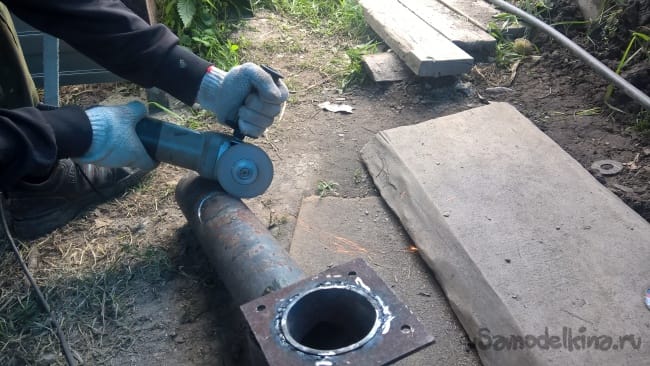

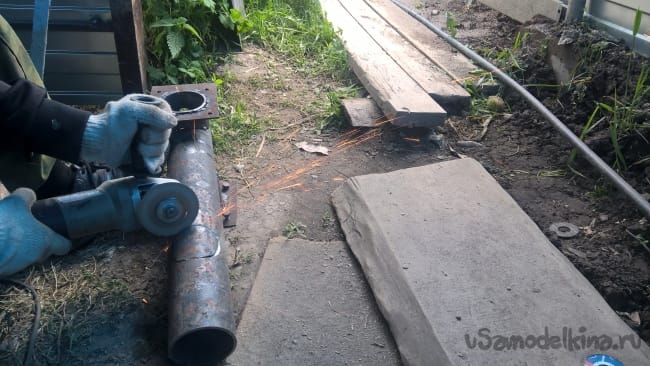

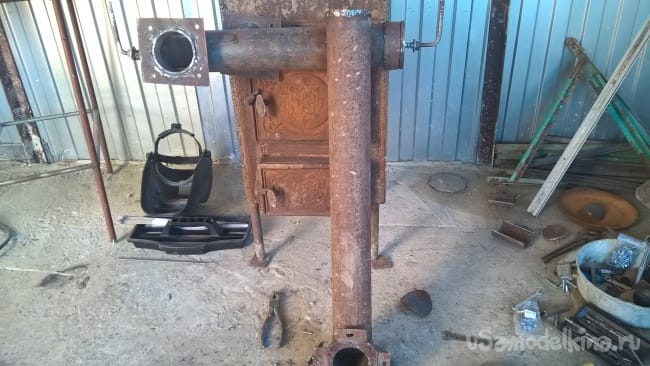

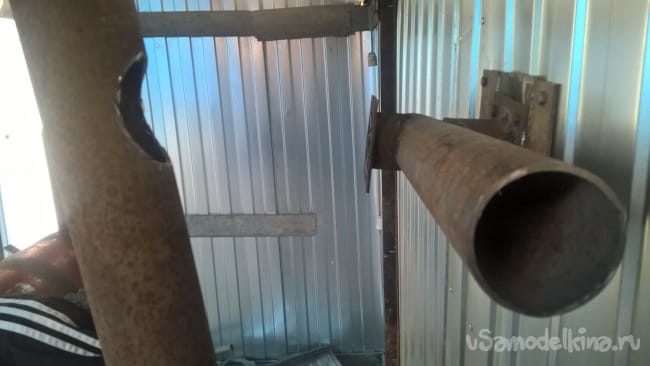

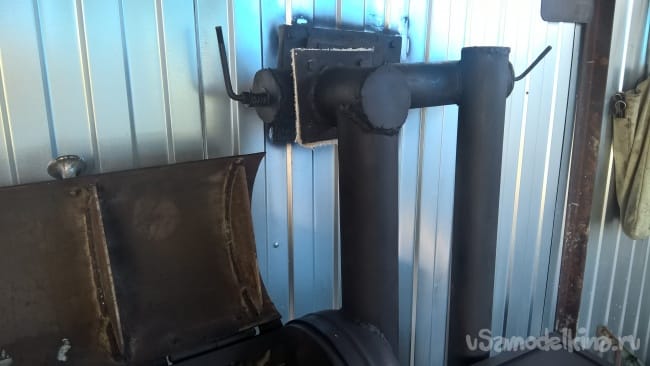

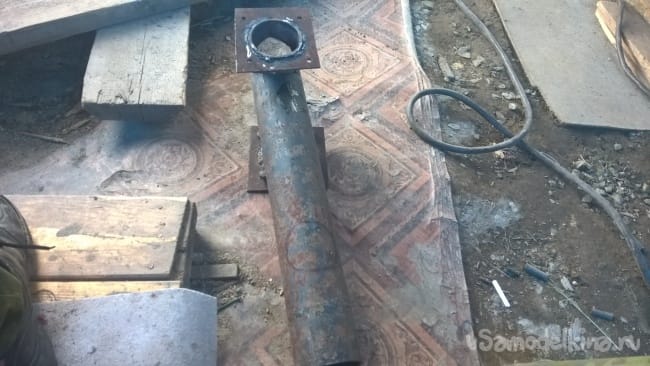

Дальше я взял другую заготовку и приварил к ней трубу длиной 70 см, как на фото. После чего взял ее и совместил с печкой (сзади там ранее вырезанное отверстие) просверлил в пластинке и в печки 4 отверстия и закрепил трубу с помощью болтов.



Пятнадцатый шаг:

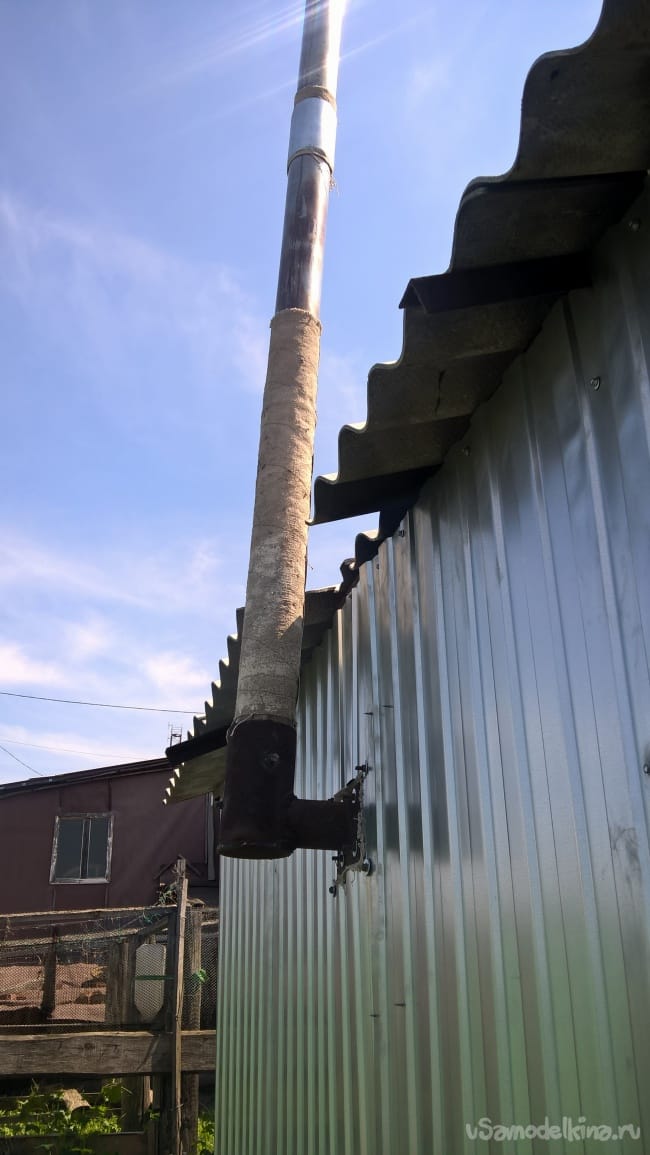

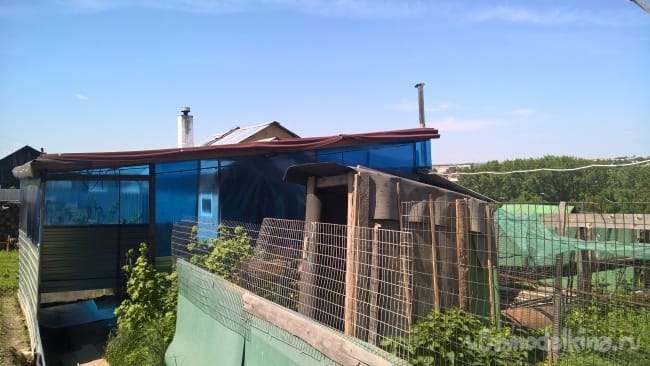

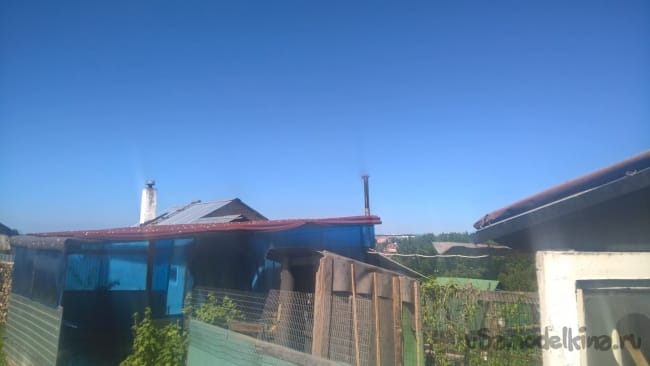

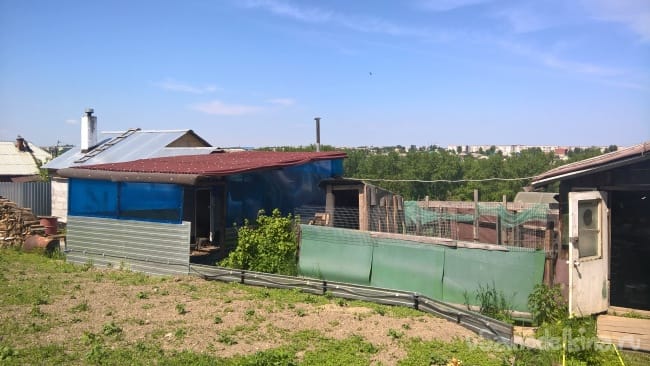

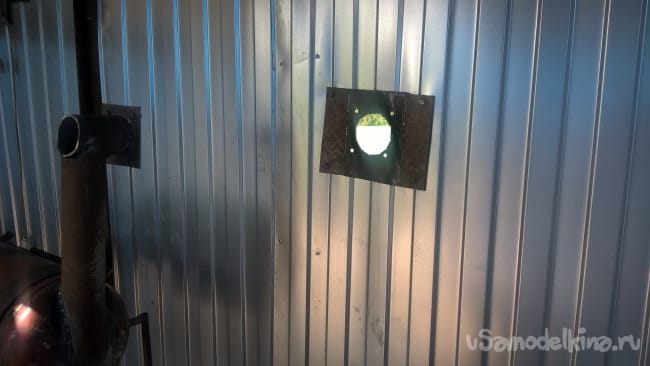

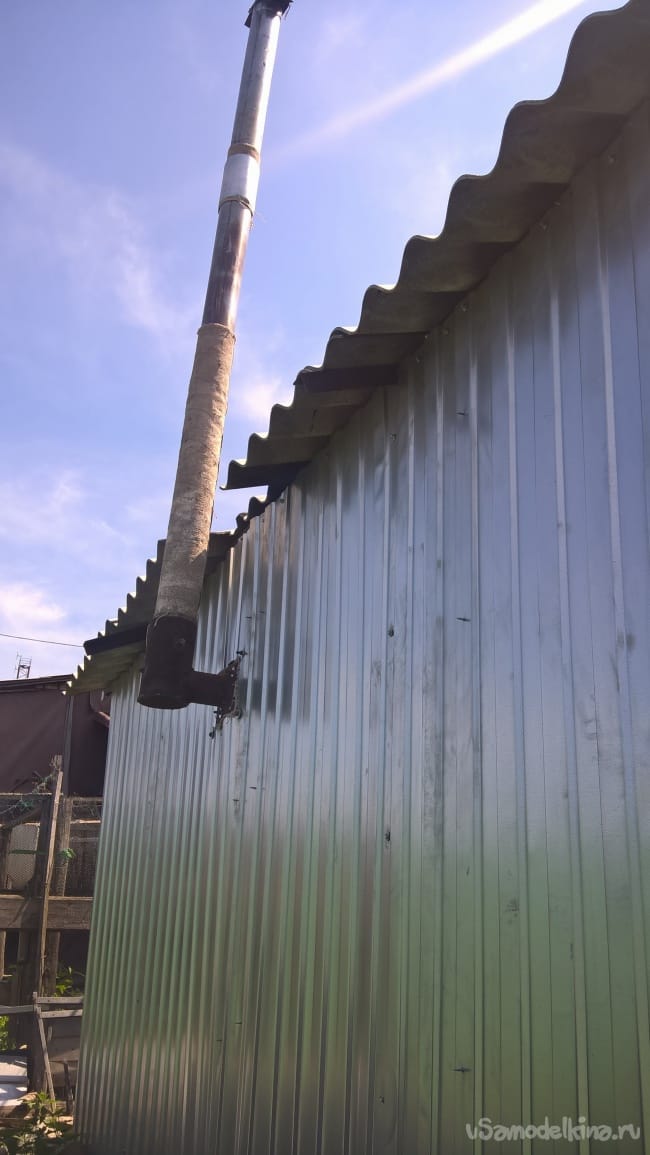

В веранде сделал выход под дымоход.

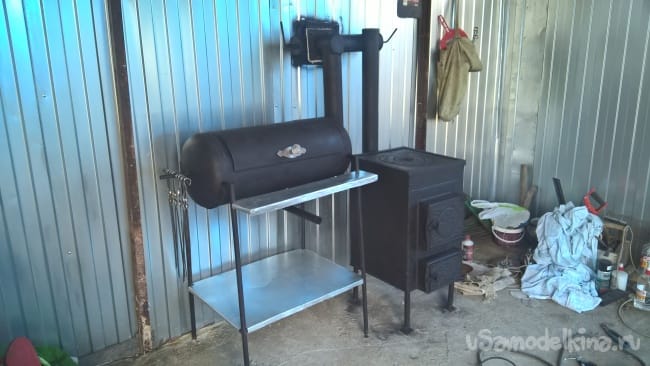

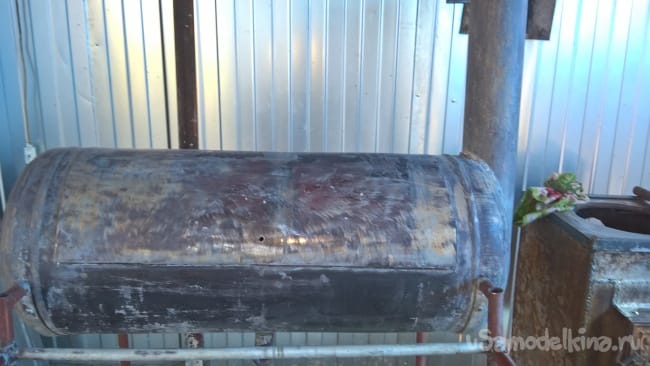

Покраска всего

Шестнадцатый шаг:

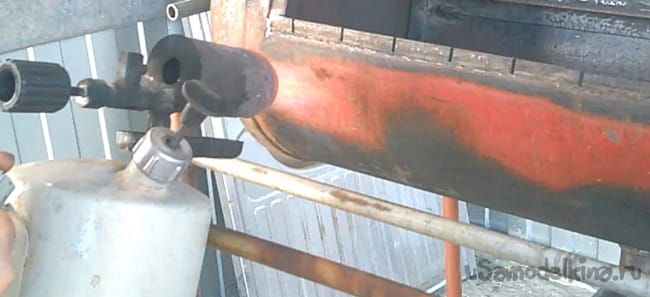

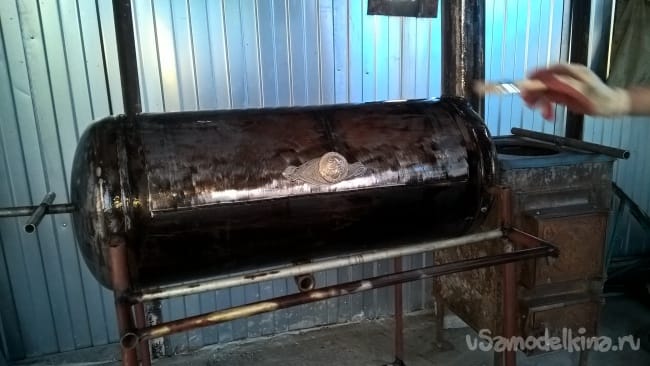

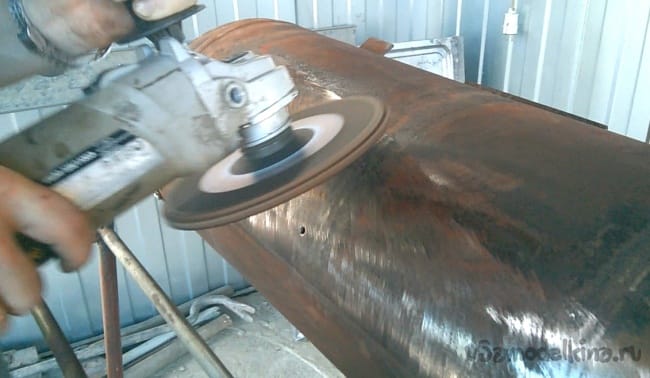

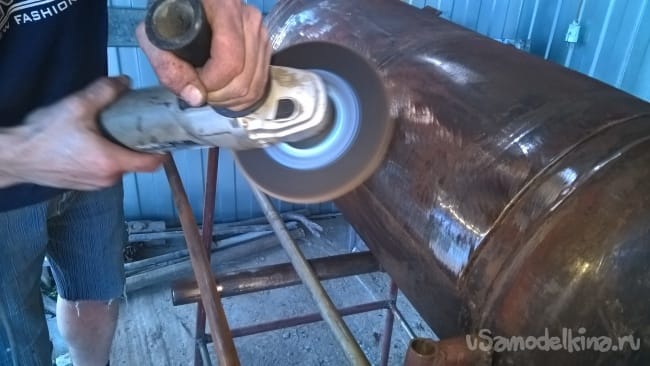

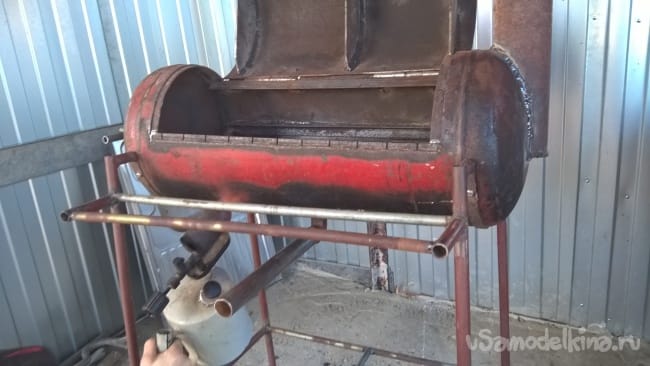

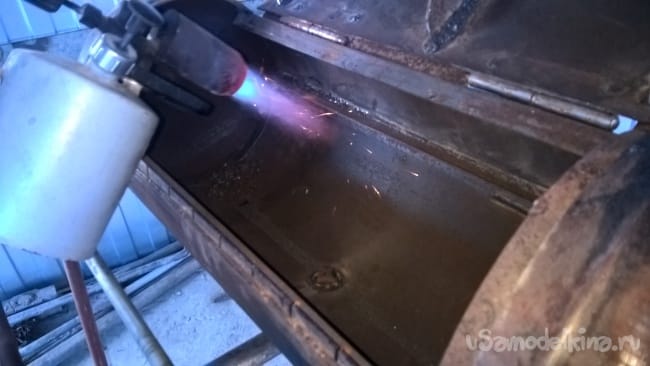

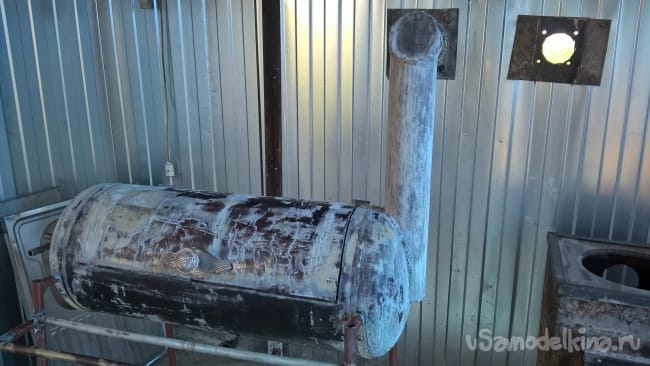

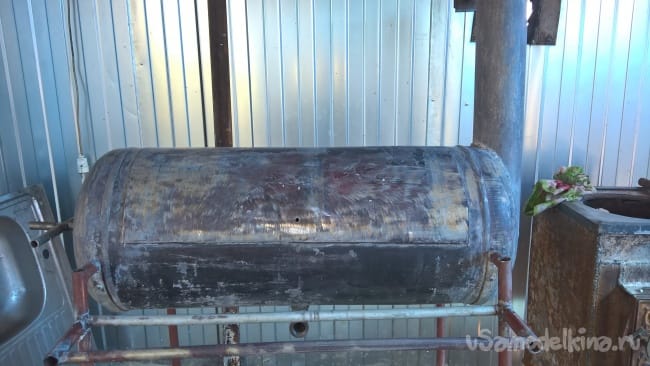

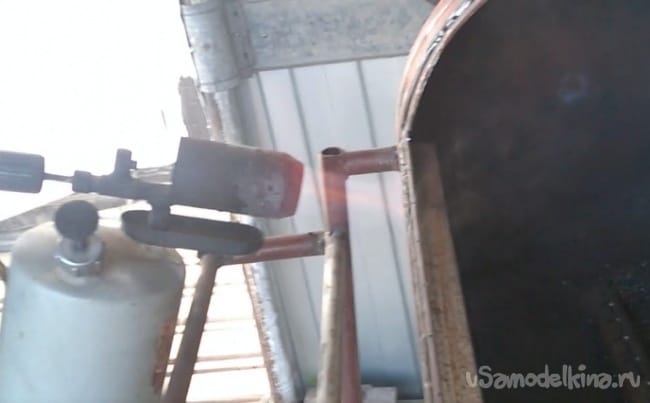

Перед тем как покрасить мангал для начала я обжёг баллон паяльной лампой, затем зачистил, протёр и специальным средством обезжирил. Потом покрыл огнеупорной краской из баллончика.

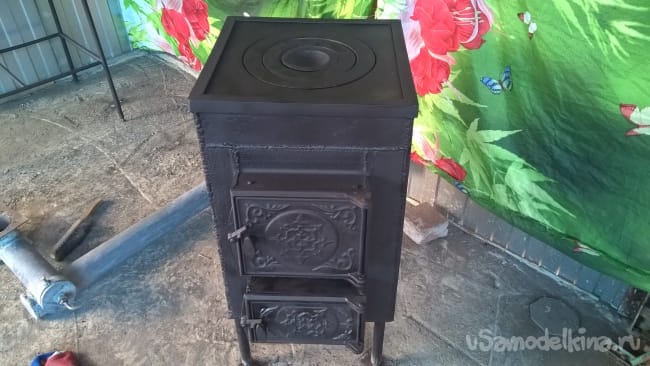

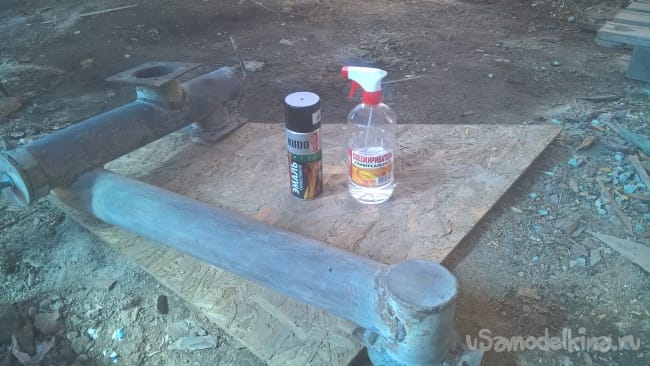

Печку и трубу отчистил от большой ржавчины с помощью болгарки и наждачной бумаги, затем покрыл смесью от ржавчины, потом также обезжирил и покрасил.
