Виртуальный МиГ-31 «Лис» - «Fox»

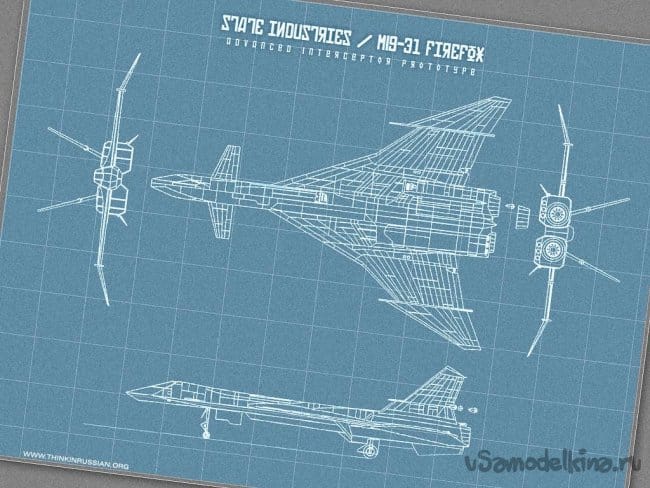

Блуждая по интернету, наткнулся вот на этот рисунок.

Заинтересовался. И вот, что я узнал.
МиГ -31, известный в НАТО под кодовым названием «Огненный лис» Firefox - это виртуальный боевой самолёт.
Виртуальный МиГ-31 «Лис» - «Fox»

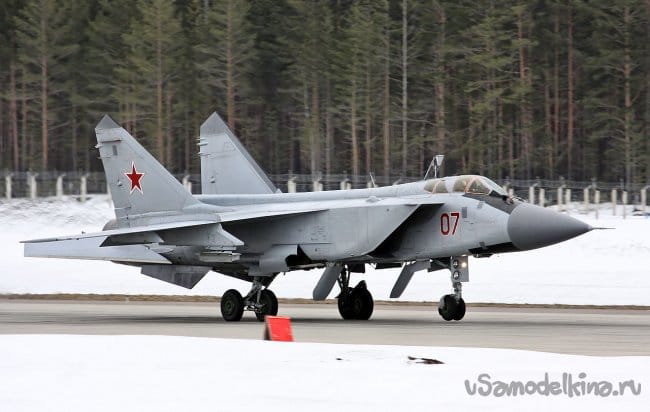

У нас действительно существует МиГ – 31 «Фоксхаунд» .

Но меня заинтересовал Огненный лис. Поискал фотографии, даже нашёл построенную авиамодель и видео о ней.




Но это были модели с контурным, плоским фюзеляжем.

И я решил построить подобную модель, но только с объёмным фюзеляжем.

Вот, что из этого получилось.

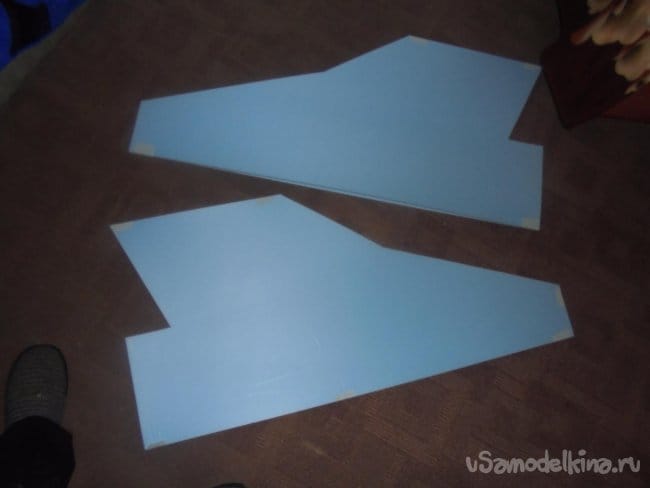

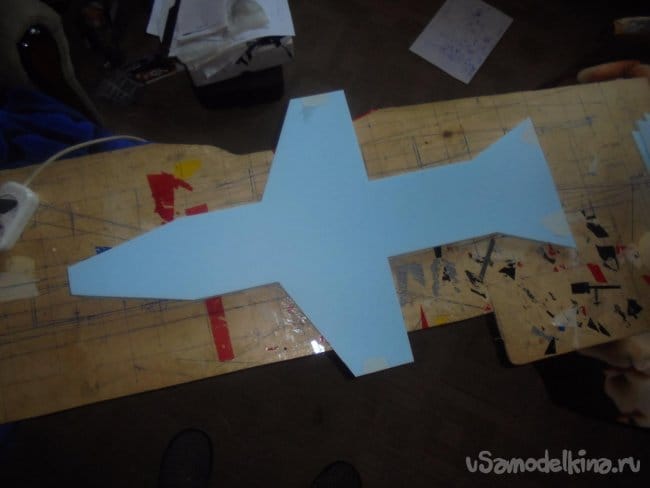

Прикинул размер модели, проставил размеры и начал вырезать. Для этого размера модели, как раз подошла простая подложка под ламинат, размером 1200 х500 х 5 мм. Такой размер редко бывает. Для отдельных деталей модели использовал утеплитель Пеноплекс.

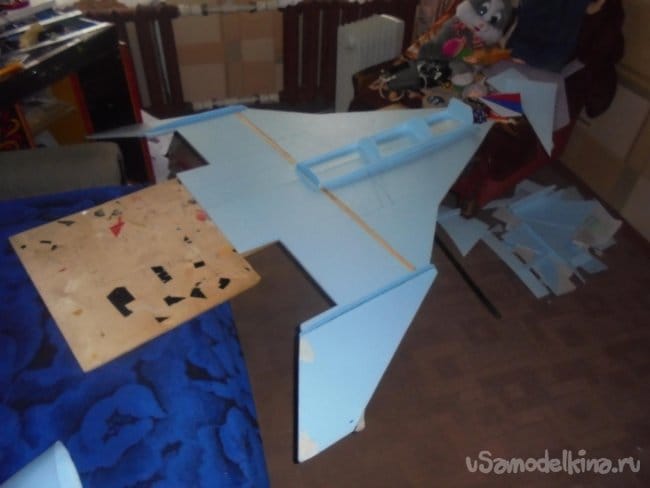

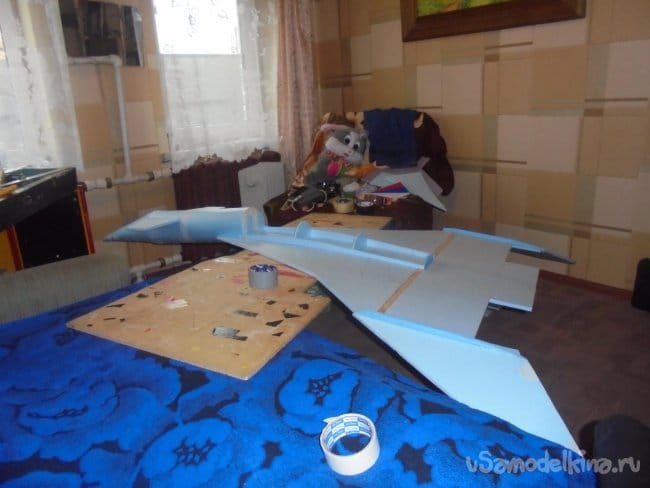

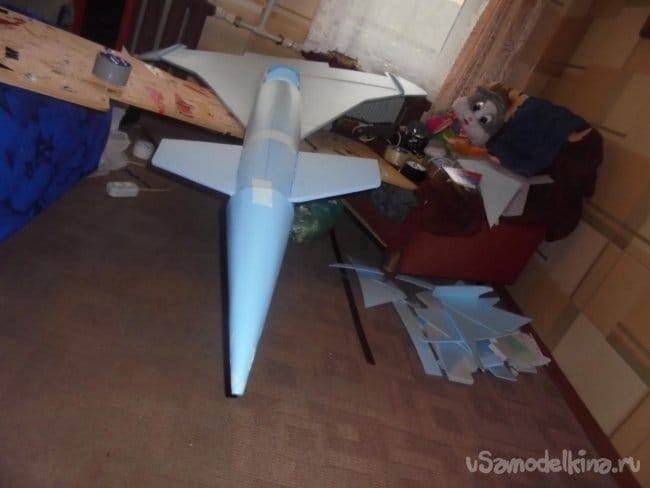

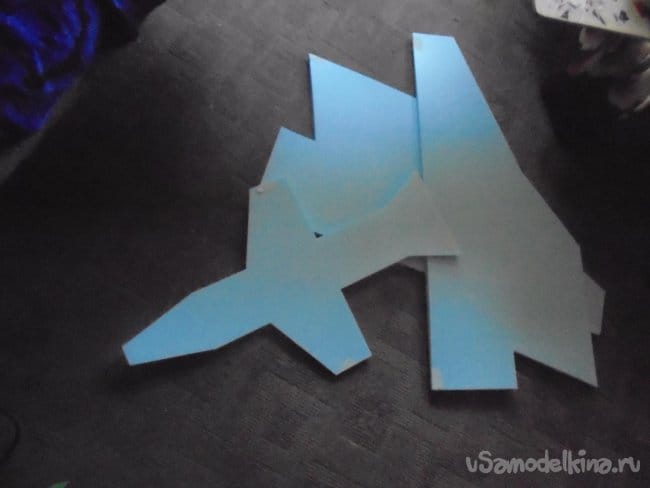

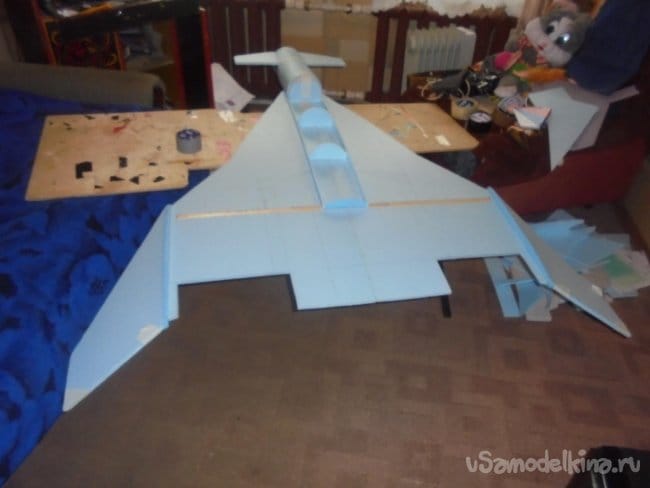

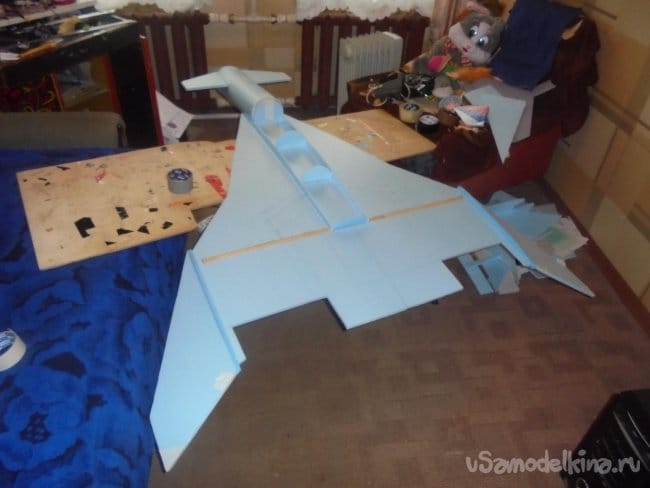

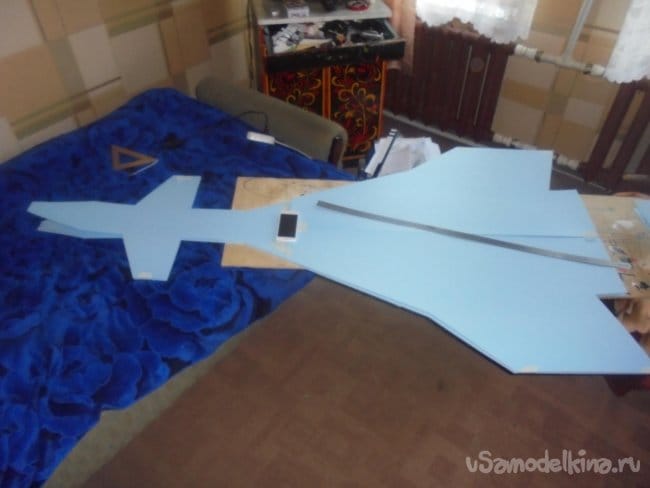

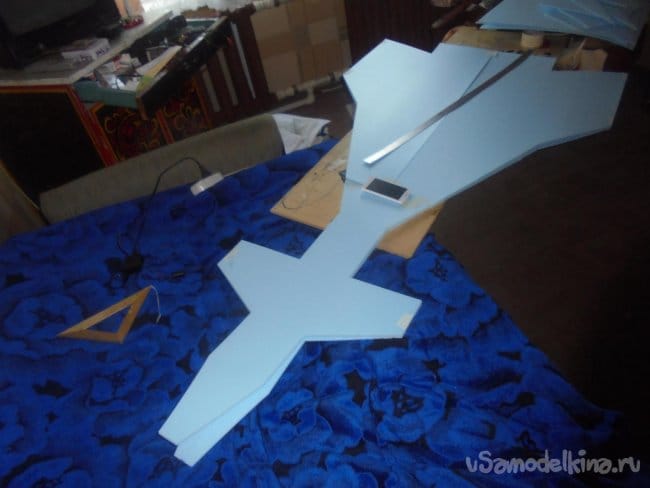

Вырезал основные части и понемногу начал склеивать. Клей я использовал универсальный, влагостойкий "КИН".

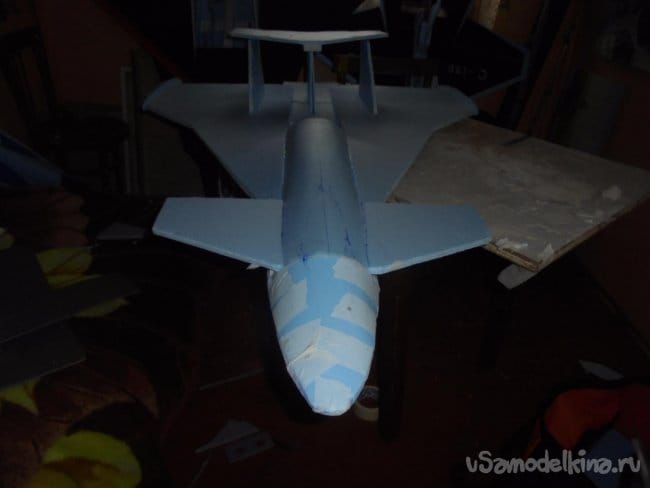

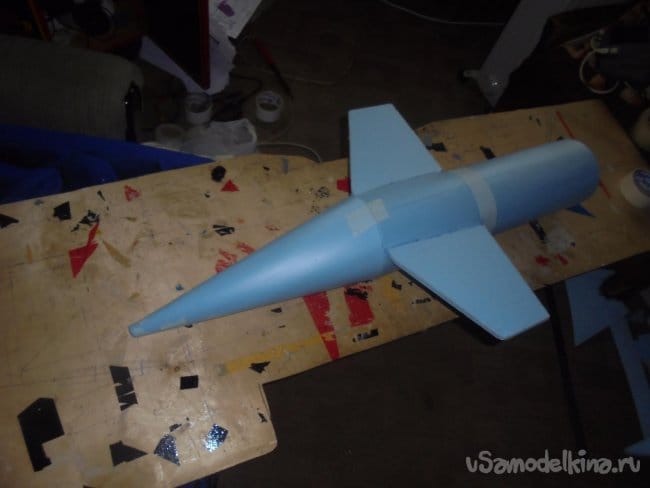

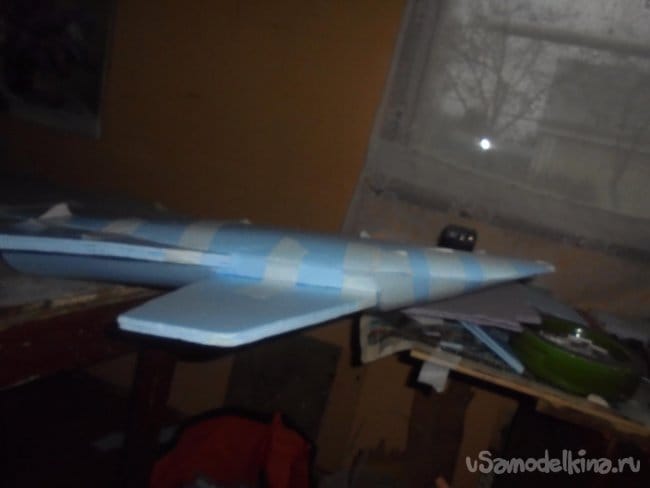

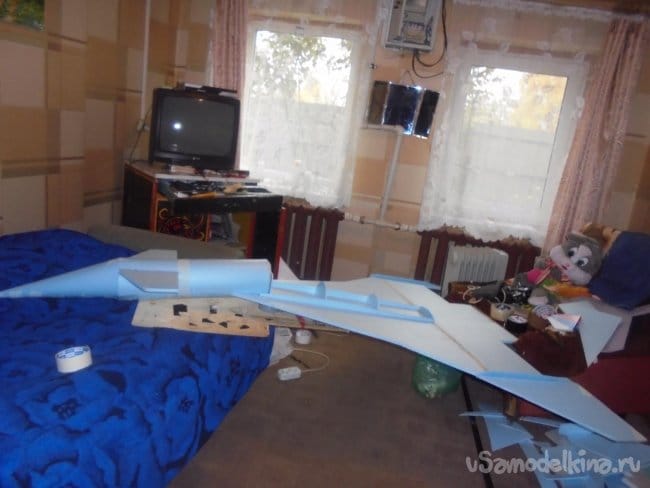

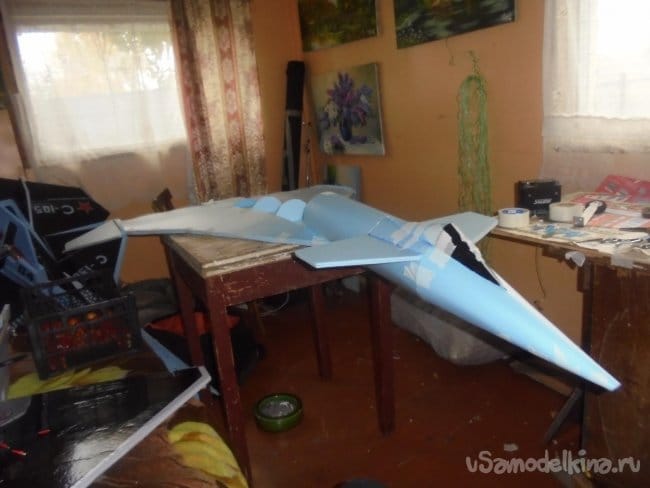

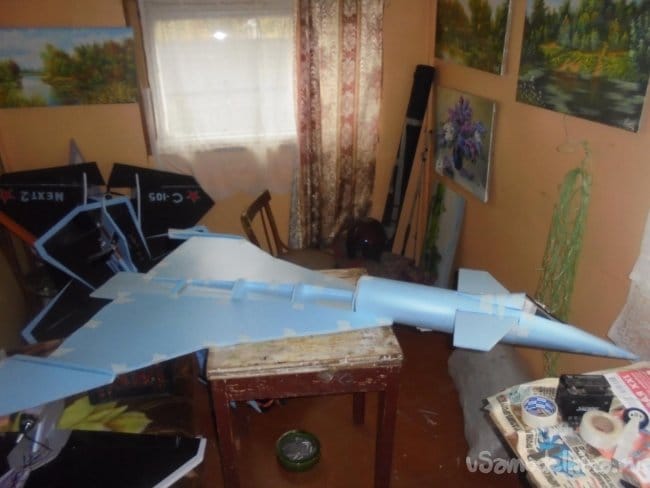

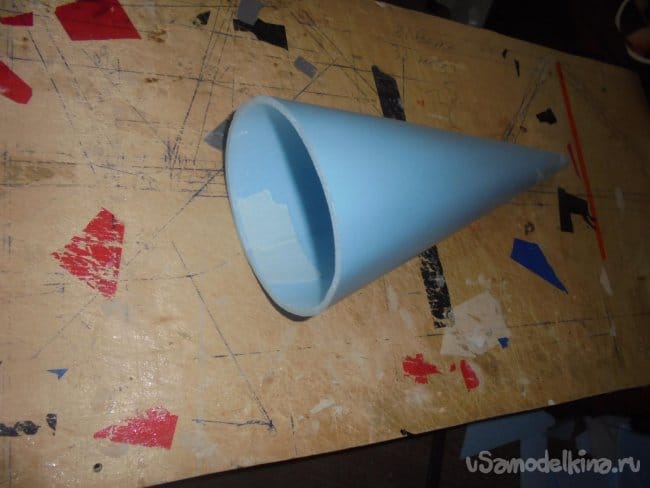

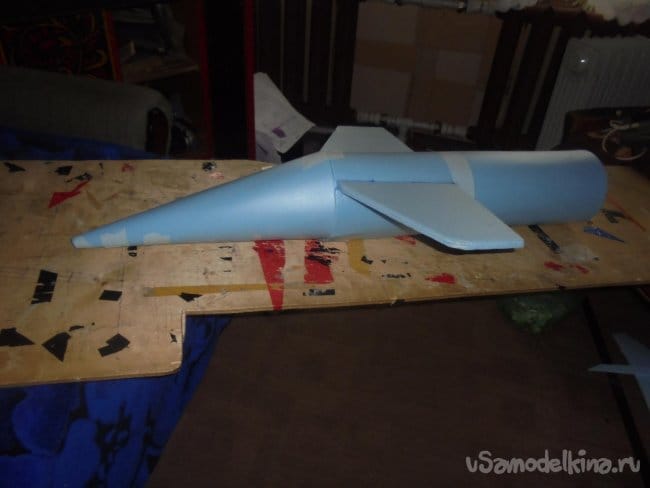

Пришлось немного повозиться с носовой частью фюзеляжа.

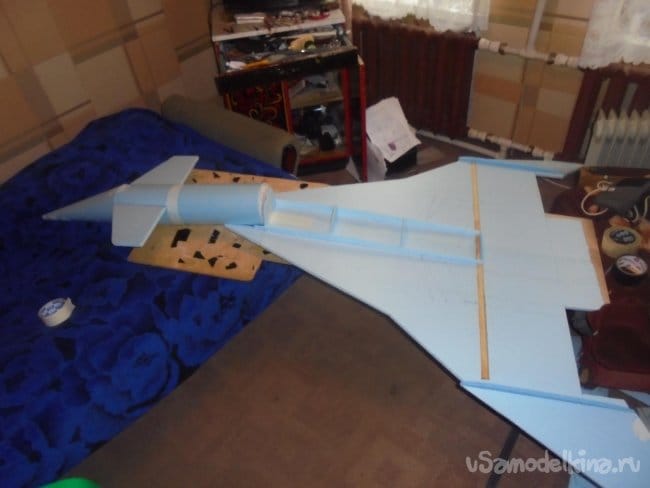

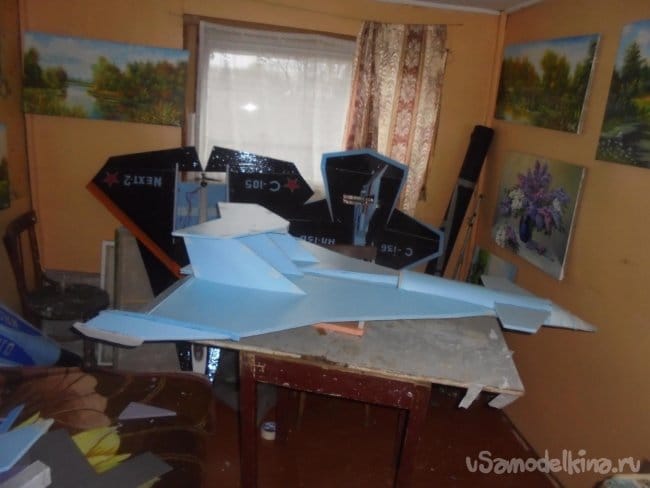

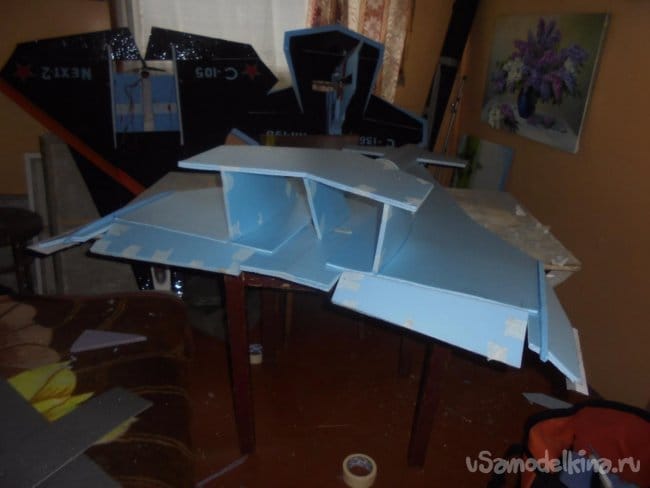

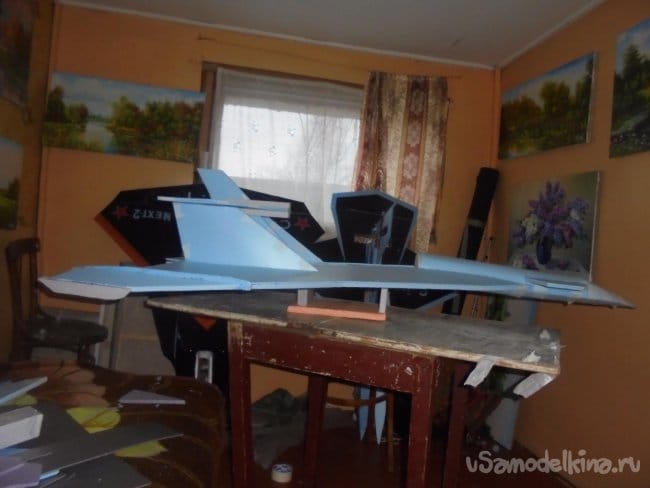

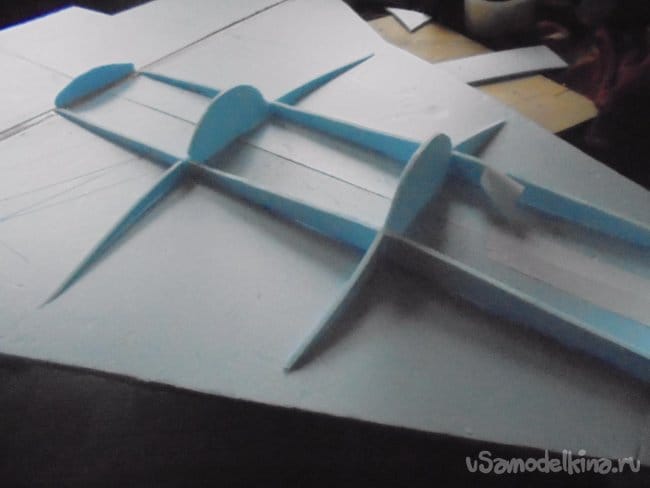

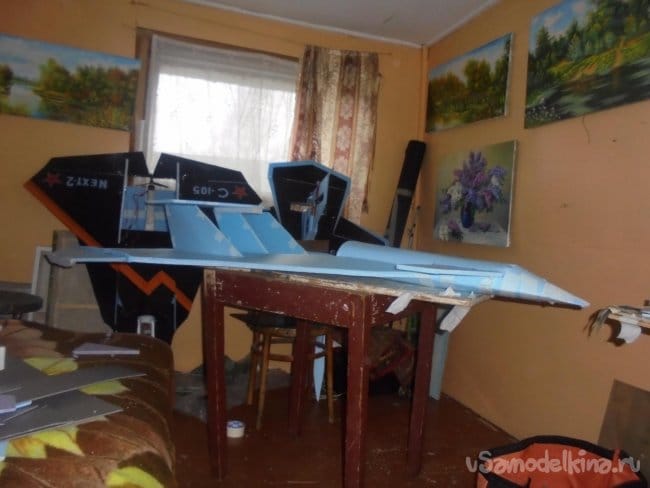

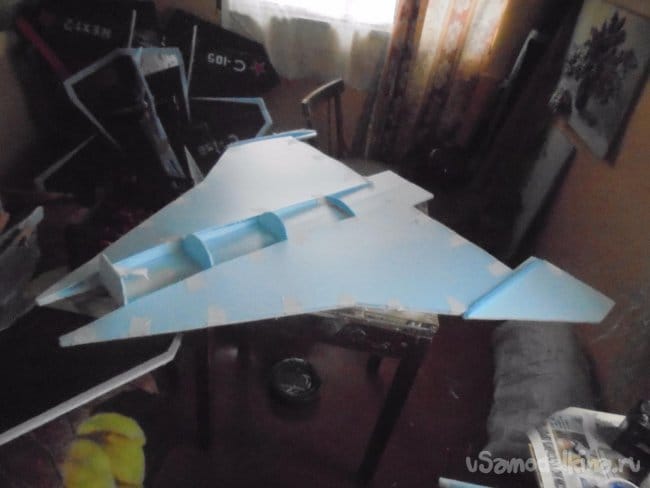

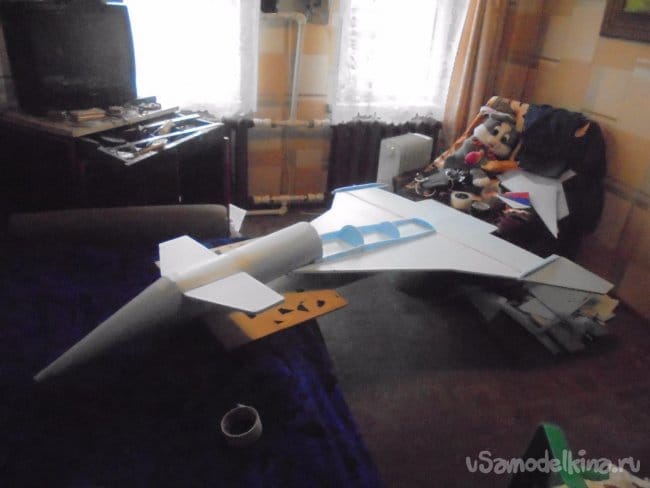

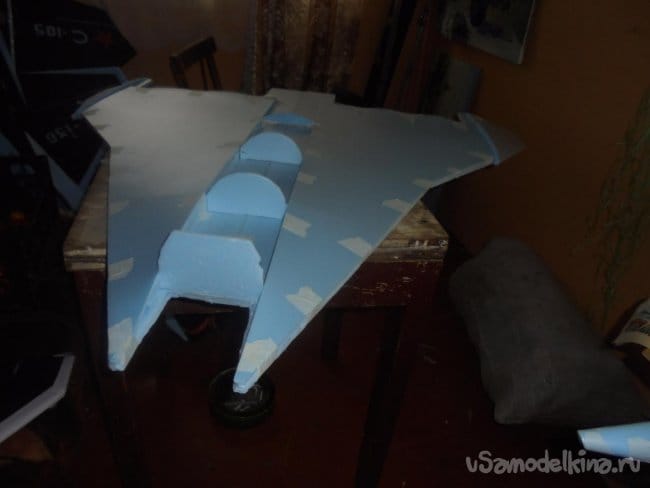

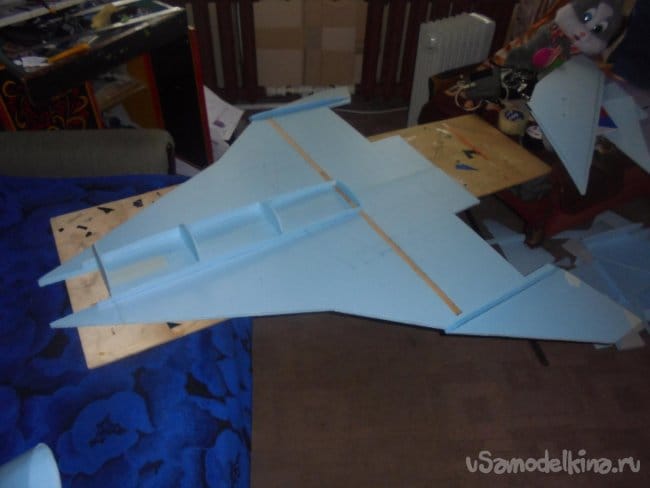

Перед обшивкой модели верхнем слоем потолочки сделал небольшой каркас, для придания объёма и профиля.

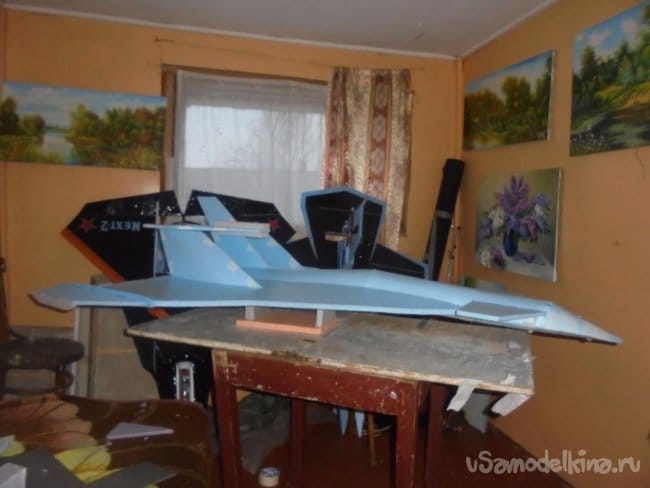

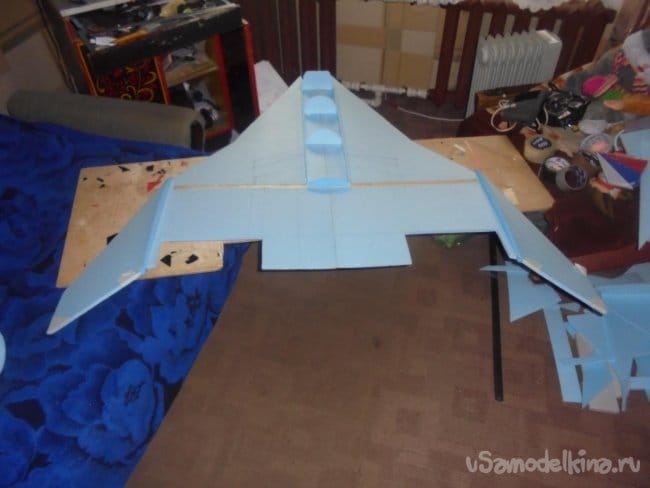

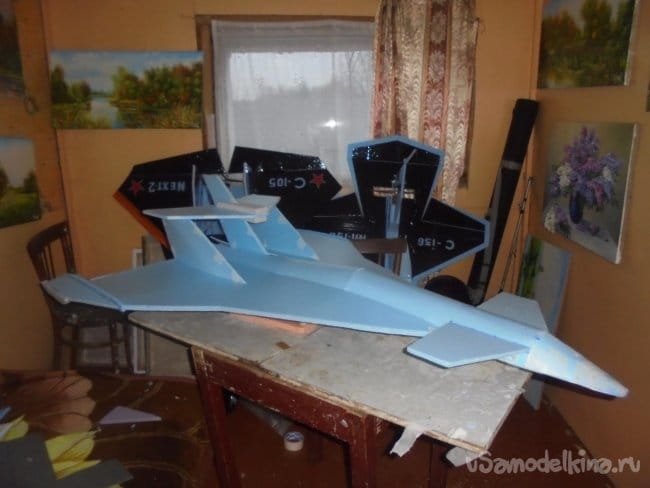

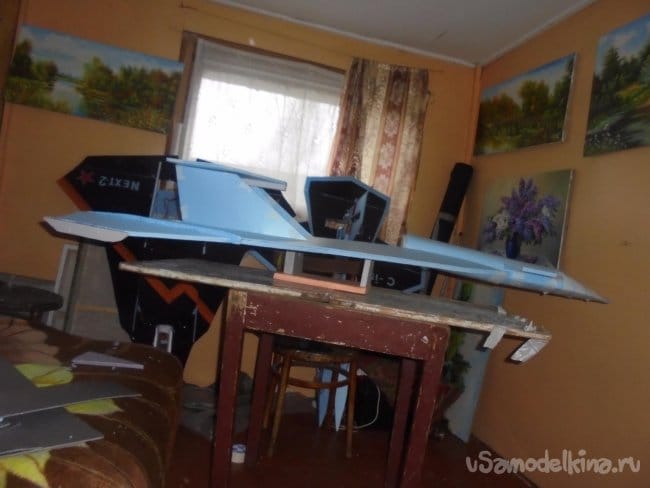

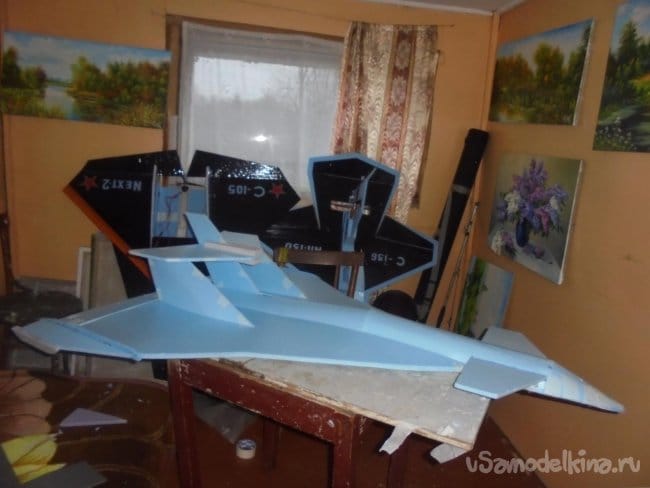

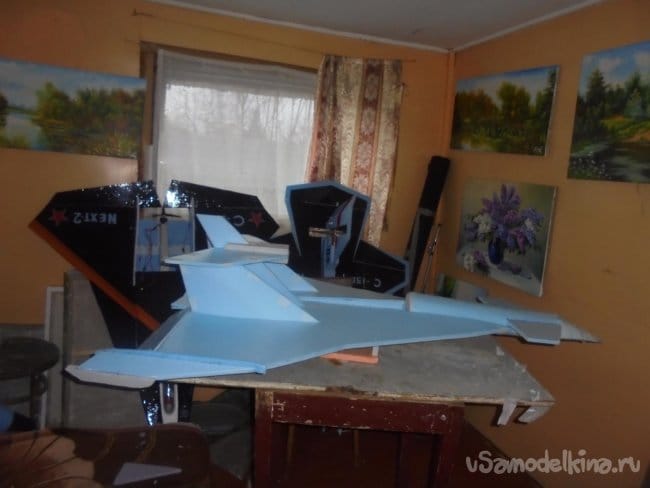

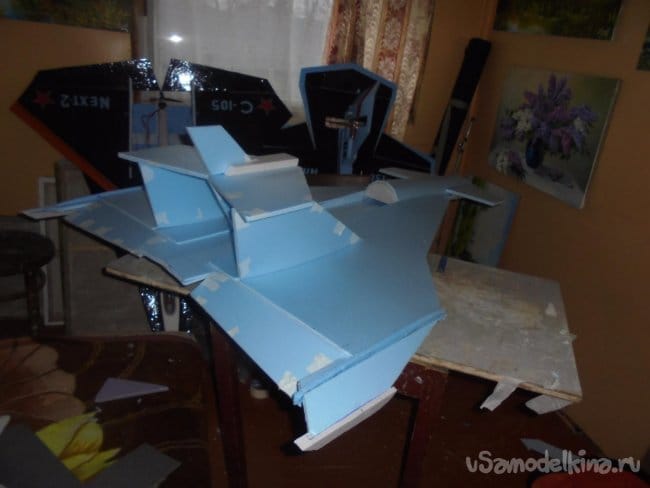

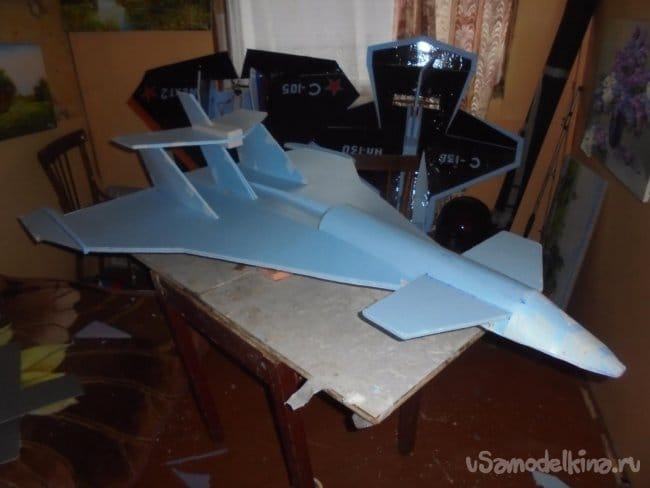

Вклеил деревянную рейку по 40 х 5 мм. по всей ширине крыла. Смонтировал хвостовое оперение с РВ.










Элероны и РВ навешивал на двухсторонний скотч.

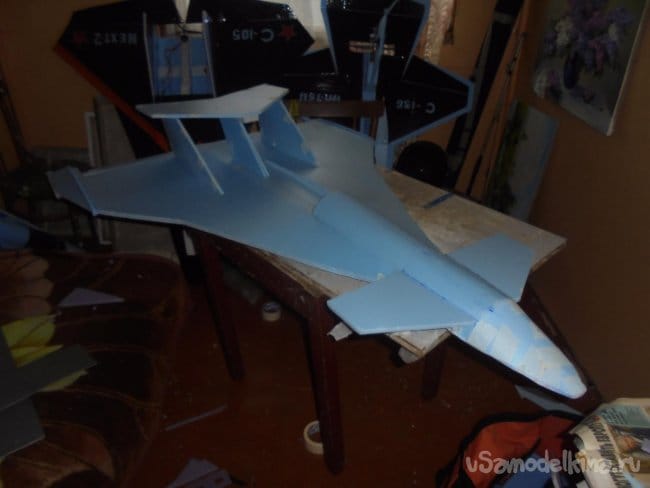

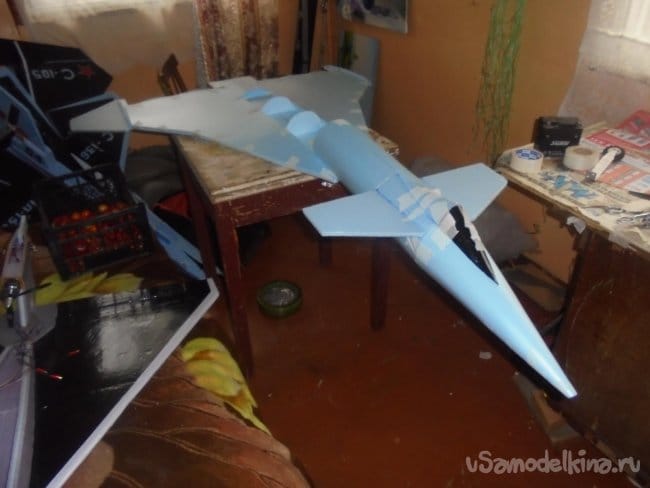

В процессе работы, мне не понравилась носовая часть фюзеляжа. Решил переделать.

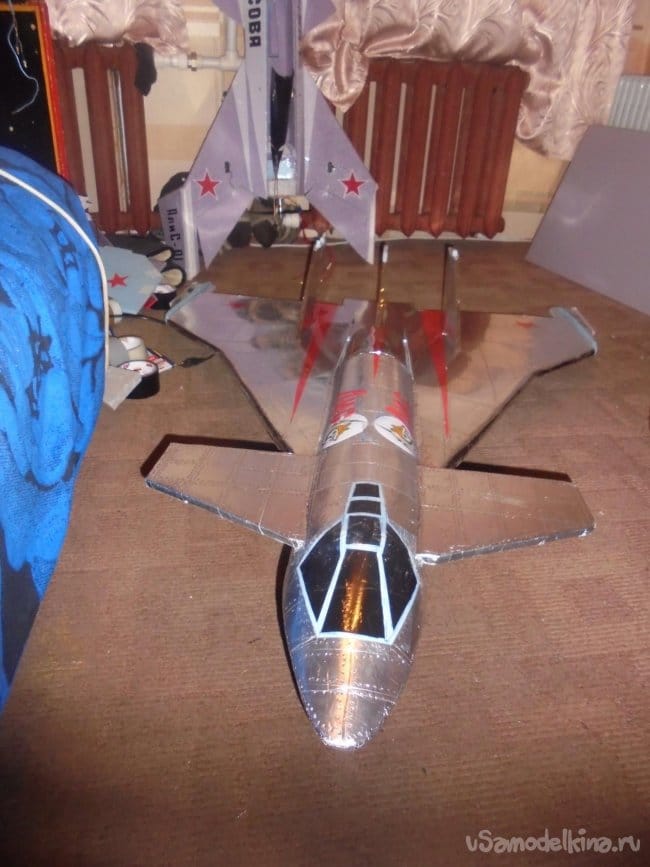

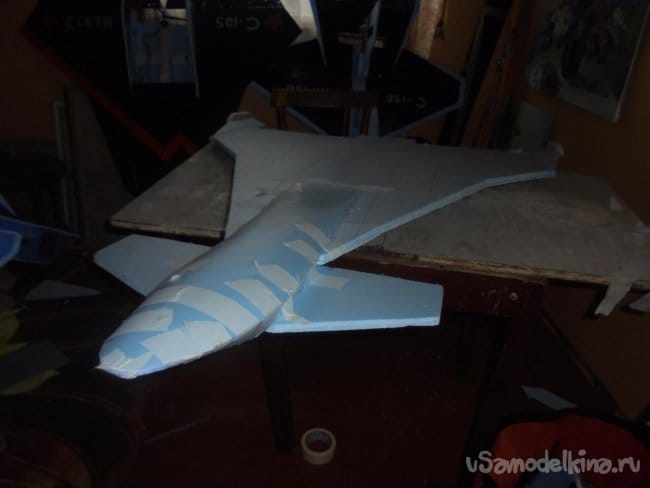

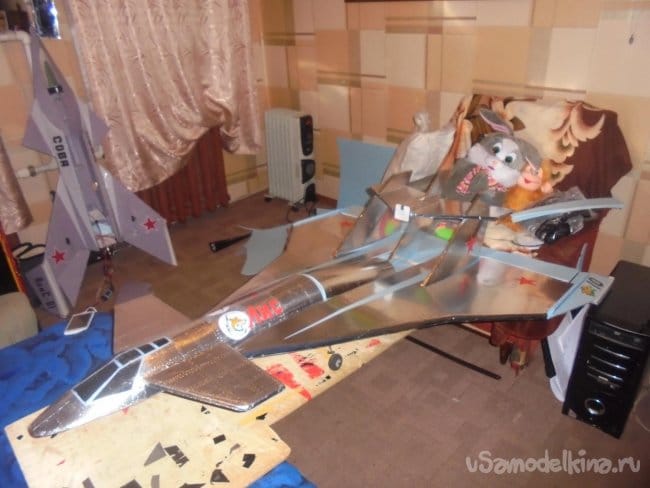

Далее занялся обтяжкой модели скотчем.

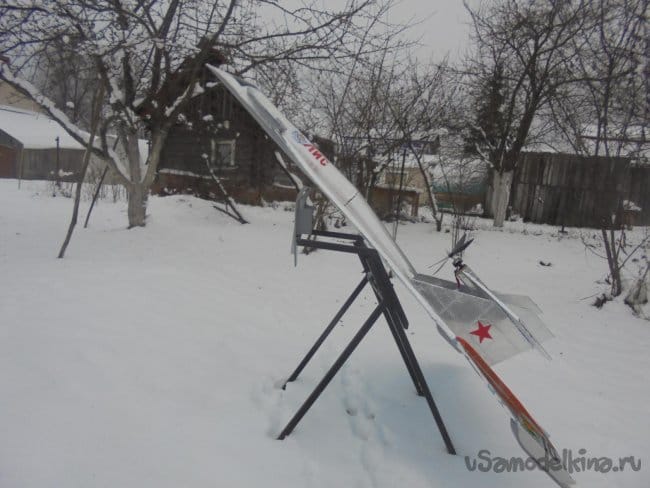

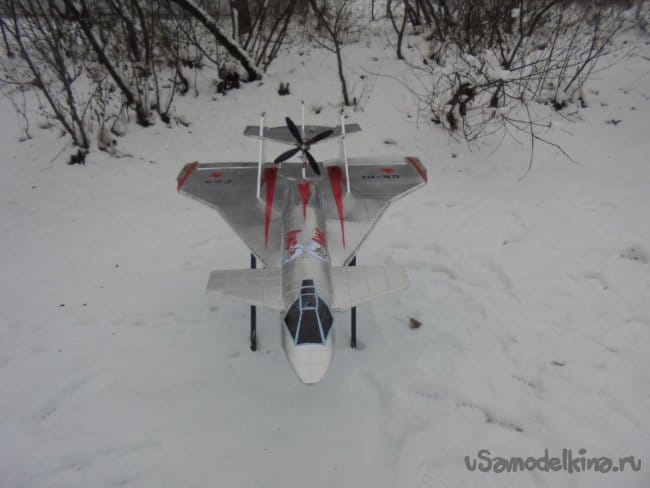

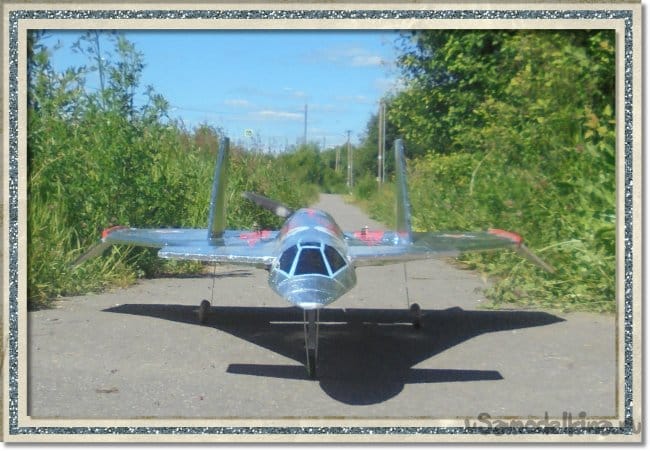

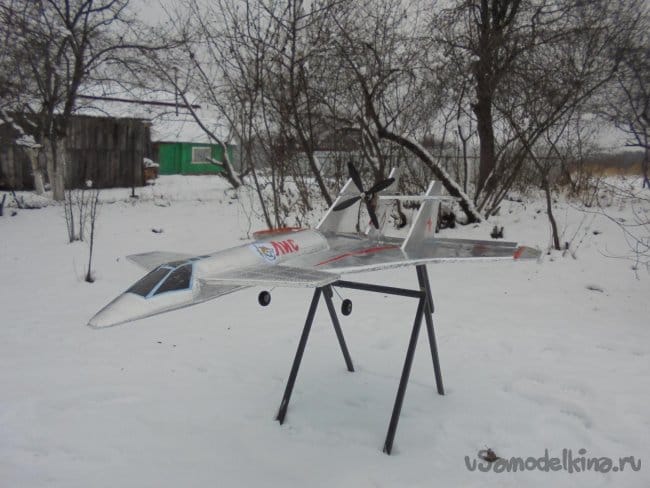

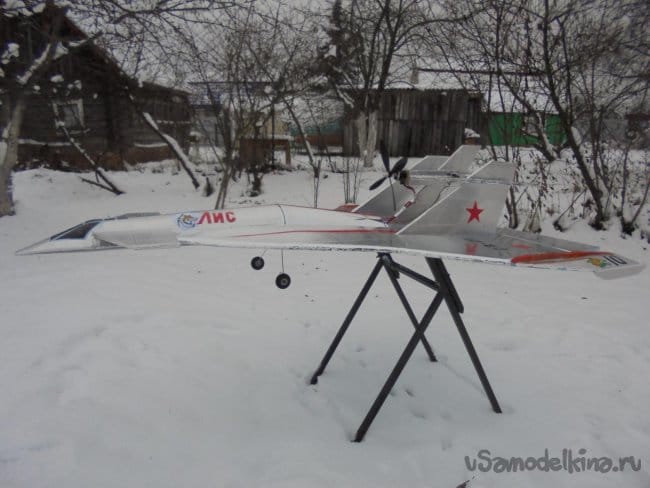

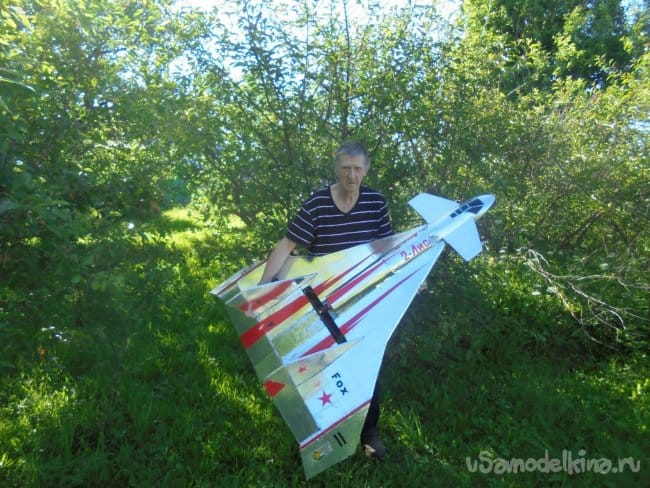

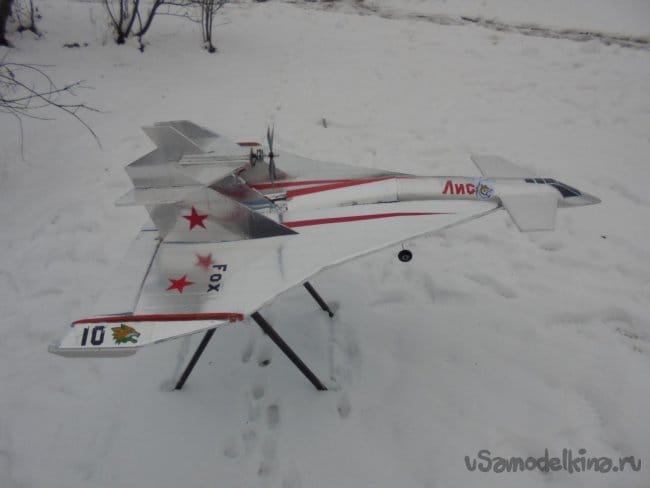

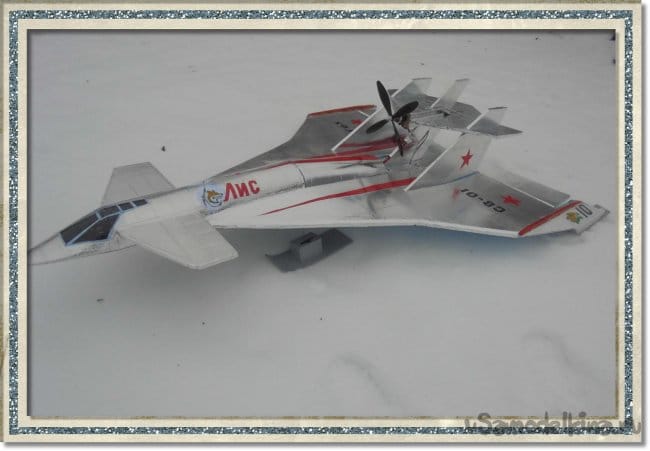

Получилось очень даже неплохо. Похоже на Файрфокс.

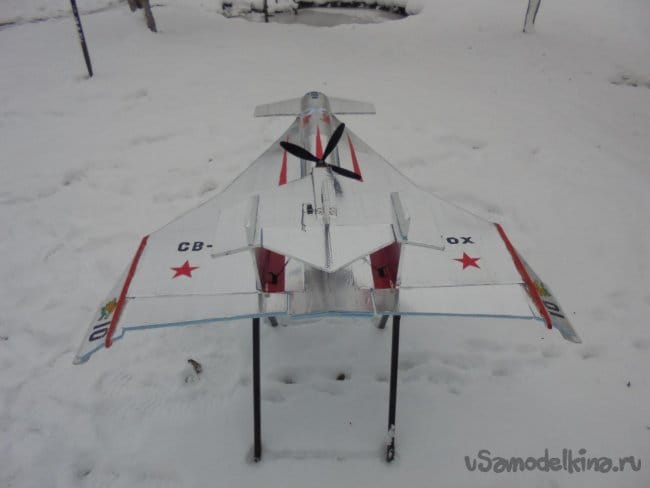

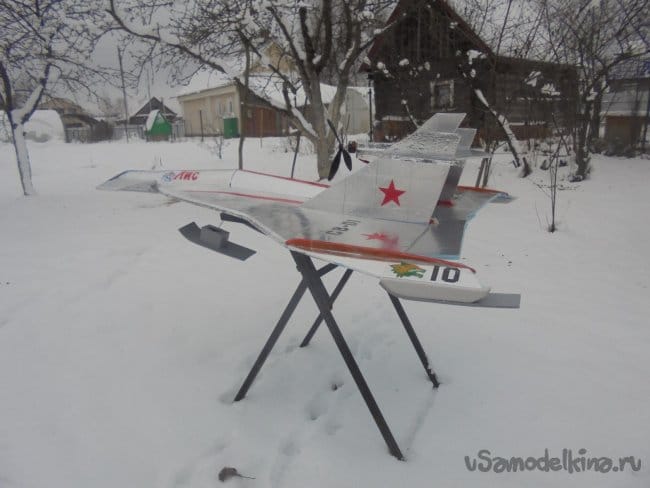

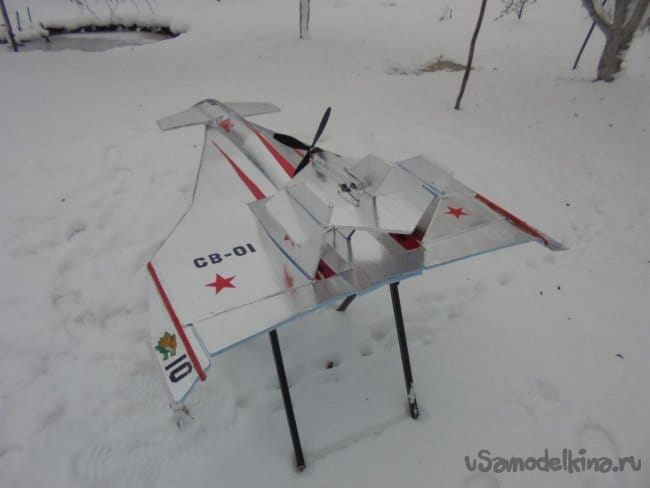

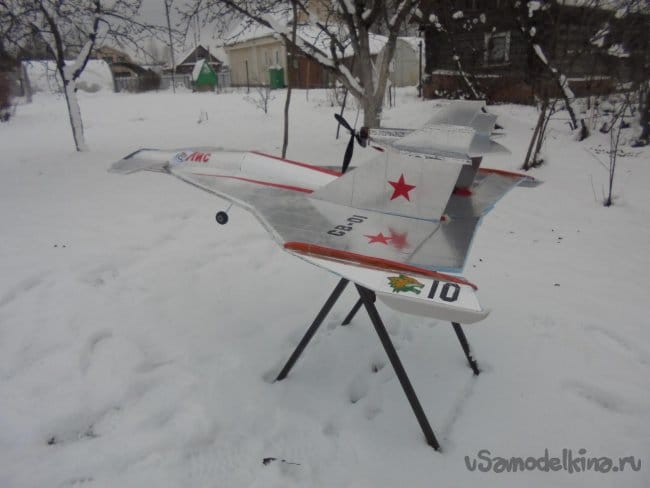

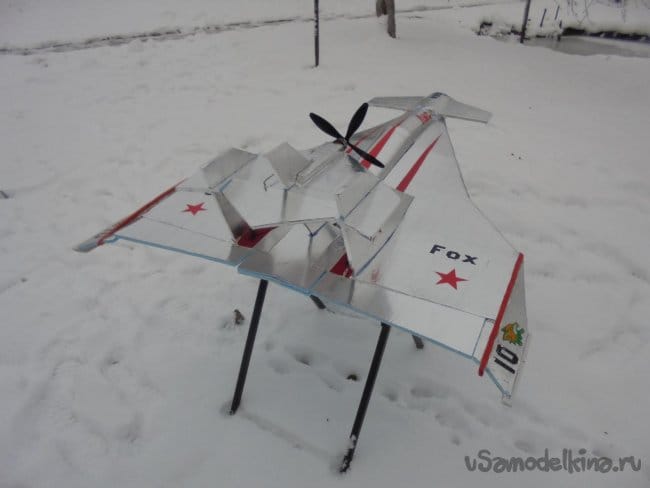

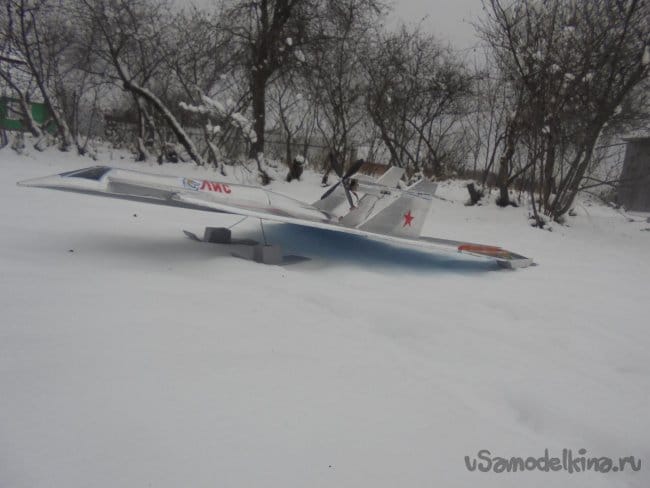

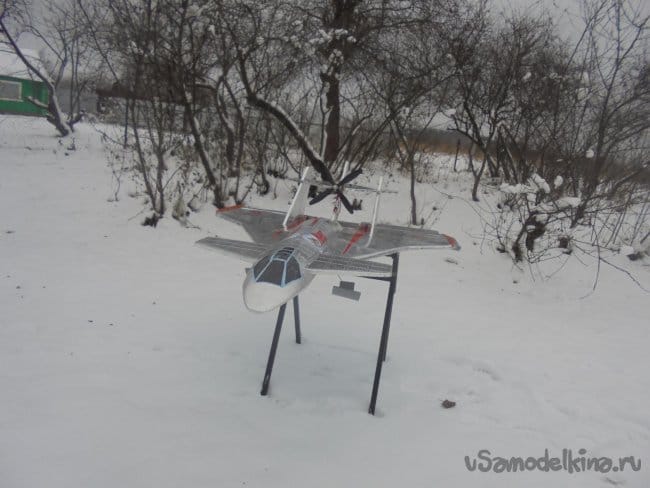

Для зимы поставил вместо колёс лыжи.

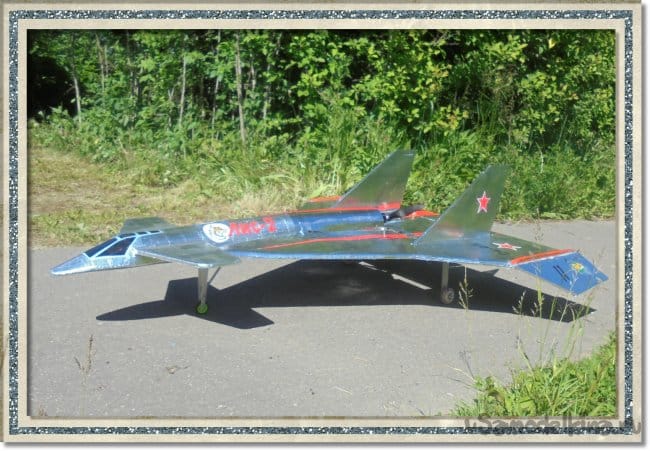

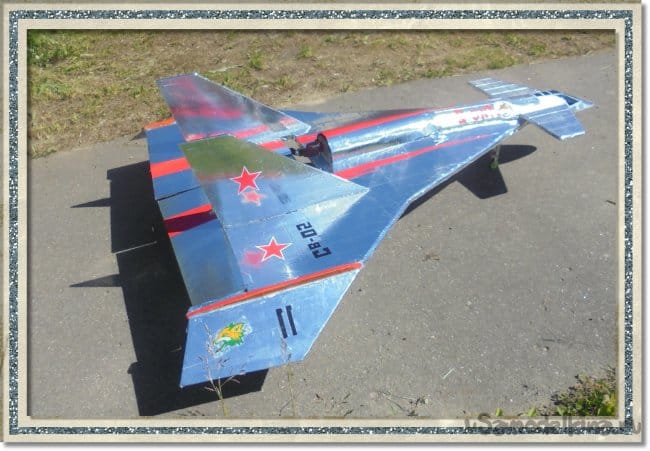

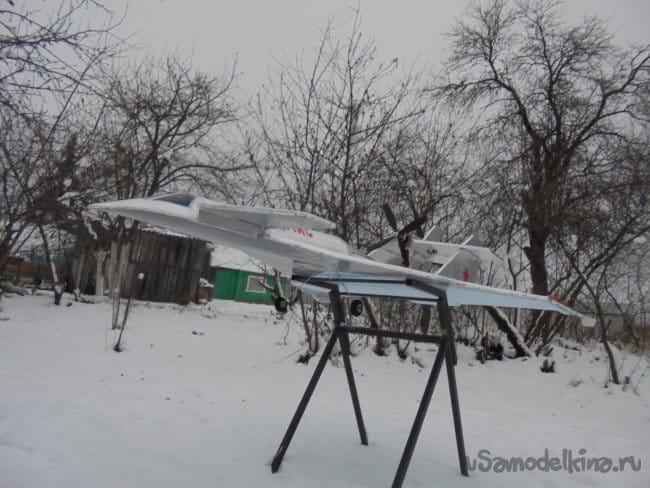

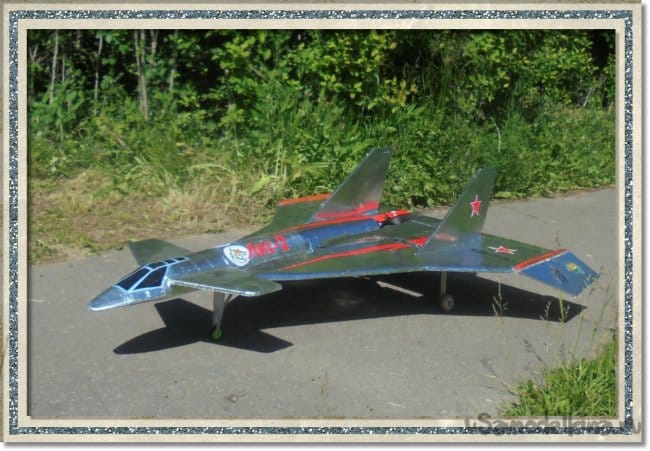

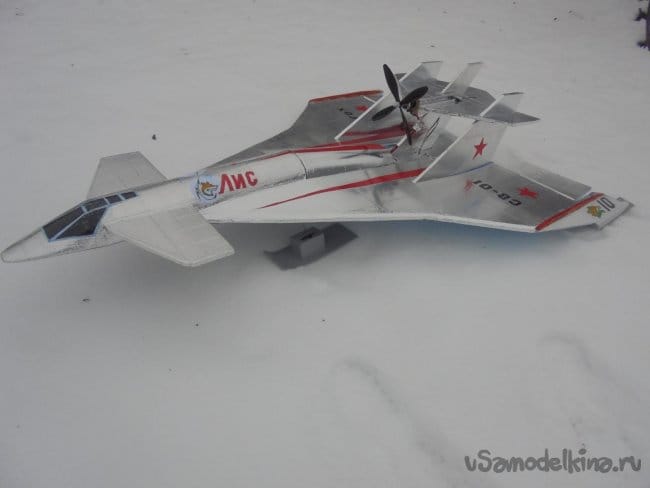

После первого полёта решил немного реконструировать модель. Переделке подверглось всё хвостовое оперение .Вот что получилось.

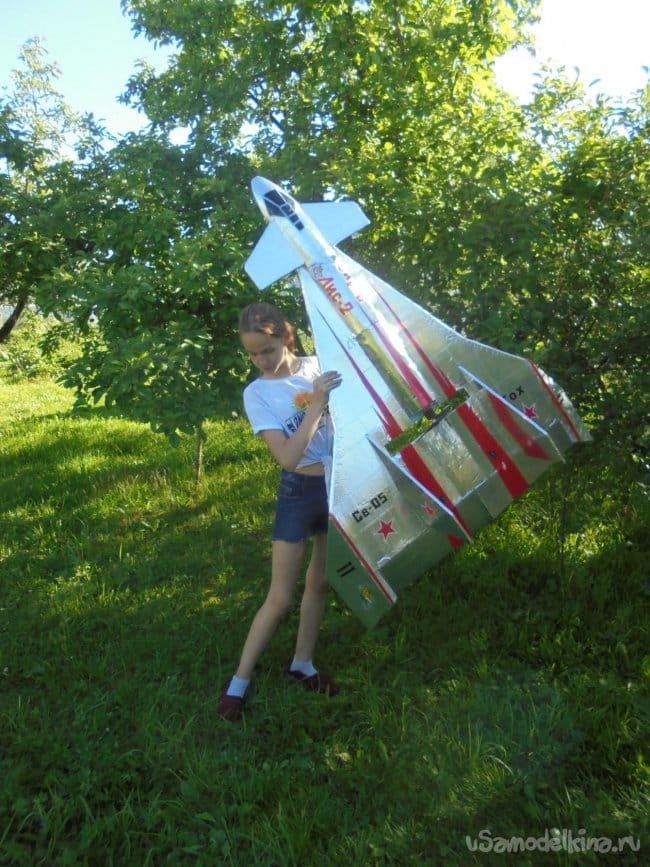

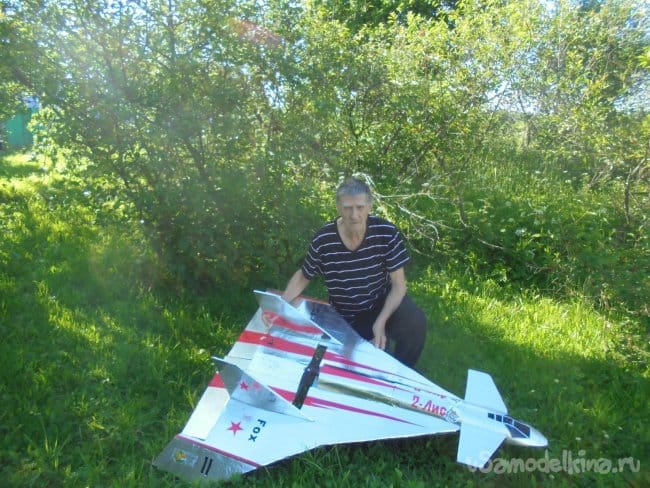

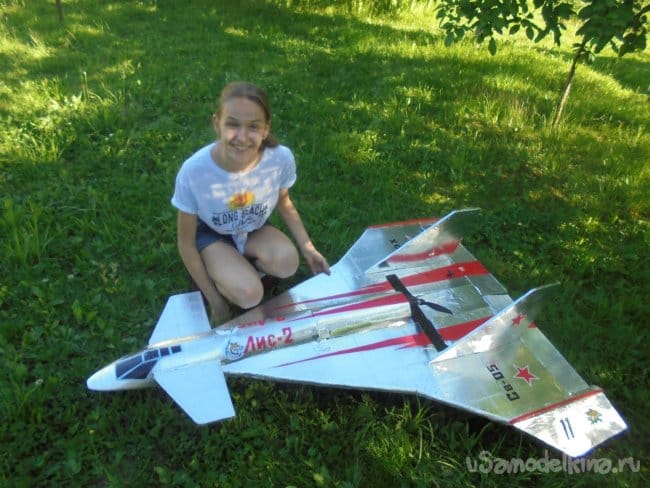

Внучке очень понравилась модель и она не хотела отпускать её в первый полёт.





Характеристика модели.
Материалы: простая подложка под ламинат, толщиной 5 мм. Потолочка, толщиной – 4 мм. Утеплитель Пеноплекс. , цветной скотч, клей универсальный, водостойкий «КИН», а также в работе применялись деревянные зубочистки, малярный скотч.
Длина – 1850 мм.
Размах – 1350 мм.
Управление – элевоны.
Мотор - Turnigy L3010C-1300KV (420W) Тяга 1650 г.
Винт трёхлопастный 8х6 .
Регулятор – 60 А.
Сервомашинки - HXT 900 – 3 штуки
Аккумулятор – 2200 3S
