    Стационарный лобзик на базе электропривода «Универсал»

    Стационарный лобзик на базе электропривода «Универсал»

    На базе электропривода «Универсал» и пилка - ножовочной насадки ПН-40 из набора «Универсал» модели УН-20 предлагается изготовить стационарное устройство для работы лобзиком.

    Отечественный многофункциональный набор электроинструмента «Универсал» выпускался в течение нескольких лет (1997-2003 гг.). В те годы, найти в продаже недорогой бытовой электроинструмент было довольно сложно. Поэтому наборы «Универсал» охотно раскупались и применялись любителями домашнего творчества для разнообразных работ в быту. На некоторых сайтах в интернете, варианты наборов «Универсал» можно приобрести и сегодня.

    Наборы бытового электроинструмента «Универсал», на базе унифицированных электроприводов МВБ и различного набора насадок, комплектовались в виде функционально законченных наборов, а также отдельными насадками, приспособлениями и принадлежностями. Покупатель приобретал нужный ему набор в зависимости от своих потребностей и достатка.


    Наборы электроинструмента «Универсал» использовались для линейного и фигурного раскроя листов, сверления, строгания, фрезерования и токарной обработки древесины, пластмасс и металла. Они применялись для шлифования и полирования разнообразных материалов, заточки инструмента и других работ. Многофункциональный набор УН-20 позволял собрать из входящих в него инструментов: электродрель, электропилу ножовочную (лобзик), электропилу с дисковой пилой, электрорубанок, фрезерное и токарное устройство.

    Основой вариантов набора «Универсал» является электропривод МВБ мощностью 600…650 ватт. Электропривод «Универсал» состоит из коллекторного электродвигателя, питающегося от сети 220 вольт, со встроенным двухскоростным редуктором. Он используется в работе с включенными в набор насадками и режущим инструментом. Также может использоваться самостоятельно (например, как дрель, после установки сверлильного патрона) и в качестве привода в различных механических устройствах.


    Унифицированный электропривод МВБ имеет разновидности - МВБ-2В, МВБ-21А, МВБ-21. Для установки и крепления насадок и приспособлений из комплекта «Универсал», электропривод имеет цилиндрическую шейку с посадочным диаметром 36 мм. На выходном конце шпинделя имеется резьба М12х1,25 для закрепления режущего инструмента и приспособлений. А для привода собранной наладки из набора, имеется квадрат 8 х 8 мм.

    Технические характеристики электропривода «Универсал»:
    Параметры МВБ-2В МВБ-21А МВБ-21
    Мощность, Вт 600 650 650
    1-я скорость, об/мин 2000 2000 0...2000
    2-я скорость, об/мин 7000 7000 0...7000
    Габаритные размеры, мм 255х76х101 255х76х101 255х76х101
    Масса, кг 2,5 2,5 2,5

    Из всего набора «Универсал», для нашей самоделки выберем комплект «пила-ножовка (лобзик) ПН40» и двухскоростной электропривод «Универсал» МВБ-2В мощностью 600 Ватт.

    В состав комплекта «лобзик ПН40» входит динамически сбалансированный механизм лобзика (кривошипный механизм преобразующий вращение шпинделя привода в возвратно-поступательное движение пилки), два стола - основания лобзика (узкое и широкое) с механизмом поворота (+/- 45 градусов) и фиксации в установленном положении, регулируемый упор для пиления в размер.


    После практического применения указанного лобзика в ручном исполнении, можно отметить плюсы и минусы устройства. Электропривод «Универсал» изготовлен качественно – безотказно работает с того времени, компактный, двухскоростной (скорость вращения 2000 или 7000 об/мин, модель МВБ-21 имеет плавную регулировку оборотов), обладает хорошей мощностью при своих габаритах.

    После сборки привода с механизмом лобзика, центр тяжести инструмента сдвигается назад. А небольшая опорная площадь стола устройства, при значительном вылете и весе привода, ухудшает получение точности и геометрии обрабатываемого изделия.


    Кроме того, к недостаткам конструкции лобзика следует отнести отсутствие дополнительной опоры ножовки, что ограничивает величину подачи при резке, точность размеров при работе и определяет быстрый износ направляющих рабочего штока лобзика.


    В настоящее время, выбор электроинструмента в продаже безграничен, а работа с ним значительно удобнее. Поэтому, работа с «Универсалом» уже не устраивает потребителей.

    Тем не менее, инструмент «Универсал» вполне пригоден для работы. Указанные недостатки отражаются при работе в ручном исполнении. При закреплении инструмента в стационарное положение, ситуация заметно изменяется. При этом получается небольшой по размерам, но сравнительно мощный и миниатюрный станок для обработки материалов. В связи с этим, обладателям рабочего антикварного электроинструмента «Универсал» вновь стоит о нем вспомнить.

    При изготовлении стационарной ножовочной электропилы (лобзика) на базе электропривода «Универсал» мы получим следующие выходные технические характеристики устройства:
    Толщина обрабатываемого материала (max) 60 мм
    (зависит от длины установленной пилки)
    Тип инструмента универсальный
    (приобретается в любом магазине инструмента,
    в зависимости от обрабатываемого материала)
    Режимы обработки устанавливаются вручную

    Изготовление ножовочной электропилы (лобзика)

    По причине расположения штока, в нижнем положении, вплотную к столу лобзика, место для расположения опоры ножовки, отсутствует (см. фото выше). В связи с этим, для устранения указанного выше недостатка, будем располагать опору снаружи конструкции лобзика. Для уменьшения потерь на трение, изготовим опору в виде свободно вращающегося ролика. Для увеличения точности работы, подгоним зазоры в опоре до минимума. Ролик будет иметь канавку с треугольным профилем, для опоры ножовки с трех сторон. Эта опора-ролик будет размещена между большим и малым столами лобзика, в толщине стола изготовляемого станка. Стол станка изготовим из ламинированной ДСП плиты, а имеющиеся столы лобзика закрепим напротив друг друга, по обе стороны плиты. Такая конструкция несколько уменьшит возможности станка по максимальной толщине обработки, но в данном случае, преимущества будут значительно выше потерь.

    1. Доработка большого стола для лобзика.
    В меньшей части опорной цилиндрической поверхности, с помощью УШМ или ножовки прорежем два паза. Первый рез разделит цилиндрическую поверхность пополам, второй рез сделает разрядки и освободит полученные половинки до основания планки, для свободного формирования основания опоры.



    2. Выбор деталей для опоры.

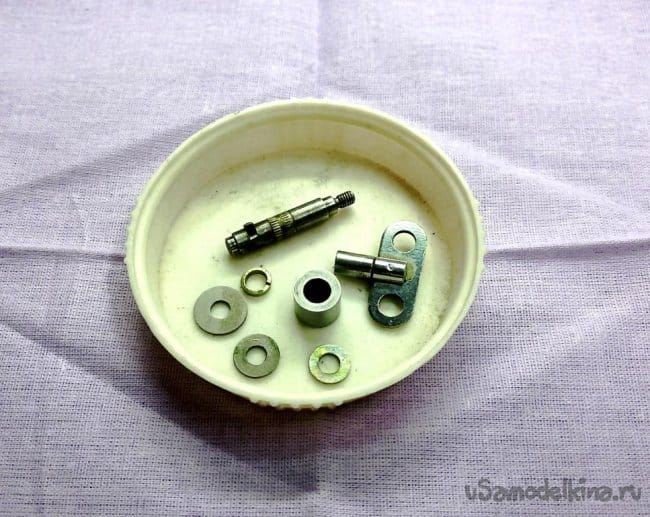

    Для изготовления свободно вращающейся опоры, подберем или изготовим пару деталей – ось вращения диаметром 4…5 мм и ролик. Ролик, установленный на ось, должен свободно вращаться, но не иметь ощутимой радиальной качки. В приведенной конструкции, хорошо совпали по диаметрам, найденный в метизах стальной закаленный ролик и ось от пружинного барабана разобранного механического будильника. Для закрепления оси в устройстве, один конец оси (или оба) должен быть резьбовым.


    3. Формирование основания для опоры.
    С помощью слесарных тисков и вспомогательного инструмента, из полученных половинок цилиндрической поверхности, формируем две вертикальные стенки паза для ролика опоры. Размер паза определяет длина ролика.


    4. В соответствии с диаметрами оси ролика, в стенках полученного паза, сверлим отверстия.


    5. Сборка опоры.
    Устанавливаем ось в основание опоры. При сборке, на ось устанавливаем ролик опоры и шайбу для регулировки зазора (при необходимости). Вначале выполняем неполную сборку-примерку с контролем и регулировкой зазоров. Затем собираем окончательно. Желательно беззазорное соединение оси с основанием опоры, за счет точного посадочного отверстия или соединения с небольшим натягом. Фиксируем ось гайкой и разрезной пружинной шайбой. Так как ось была часовой, то и гайкой оказалась заводная гайка-барашек от будильника. Удаляем пластину гайки (мало места) и получаем нужную гайку со шлицом.



    6. Обработка направляющей канавки.
    Размечаем на ролике расположение направляющей канавки для ножовки. Она проходит по осевой линии стола и окна под инструмент. С помощью гравера и заправленного на конус абразивного кружка, в размеченном месте, обрабатываем направляющую канавку.



    7. Изготовление стола для станка.
    Для изготовления стола станка используем ламинированную ДСП плиту необходимого для конструкции станка размера.

    Размечаем расположение рабочего стола лобзика и положение инструмента (ножовки). Сверлим отверстие под инструмент. С помощью фрезерного устройства, по разметке, обрабатываем понижение на толщину стола лобзика (2,5 мм). Вырезаем разрядку для расположения механизма поворота стола лобзика.


    В рабочем столе лобзика размечаем и сверлим 4 крепежных отверстия диаметром 4,0 мм. Делаем зенковку отверстий для расположения головок винтов вровень с поверхностью стола. Устанавливаем и закрепляем винтами рабочий стол лобзика.



    8. Окончательная сборка ножовочного станка.
    Размечаем и сверлим крепежные отверстия диаметром 5,0 мм в малом столе лобзика. Выверяем расположение механизма лобзика относительно установленного рабочего стола. Закрепляем механизм лобзика с нижней стороны стола станка. Для крепежа используем винты диаметром 4,0 мм с плоской нижней частью головки. Это позволит, при необходимости, выполнить в небольших пределах регулировку расположения инструмента.





    На этом, изготовление механизма ножовочного станка (лобзика) считаю законченным. Скоро начнутся теплые дни и изготовленное устройство (по мере необходимости в работе лобзиком) займет свое место на своеобразной станине станка. В качестве станины использую корпус бывшей стиральной машины. Он имеет достаточную жесткость, эргономичную высоту, места для крепления стола, выключатель и коробку для хранения провода питания. На этой станине уже работает предыдущая самоделка - фрезерное устройство на базе электропривода «Универсал»
