    Самодельный гриндер с двигателем от стиральной машины автомат

    Всем привет. Предлагаю Вашему вниманию самодельный гриндер с двигателем от стиральной машины автомат.

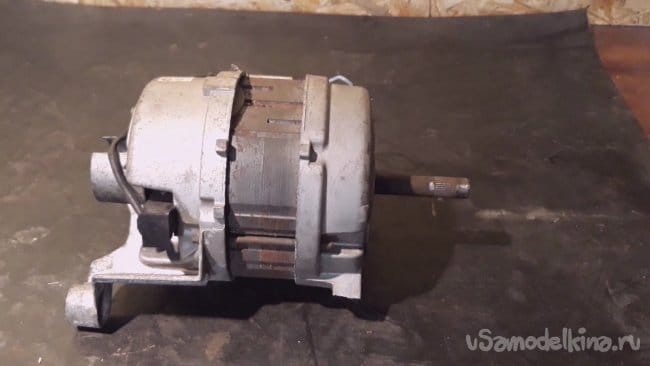

    Движок коллекторный, мощность 400Вт. Обороты регулируются для обработки различных материалов. В качестве регулятора использован самодельный блок, выполненный на Arduino.

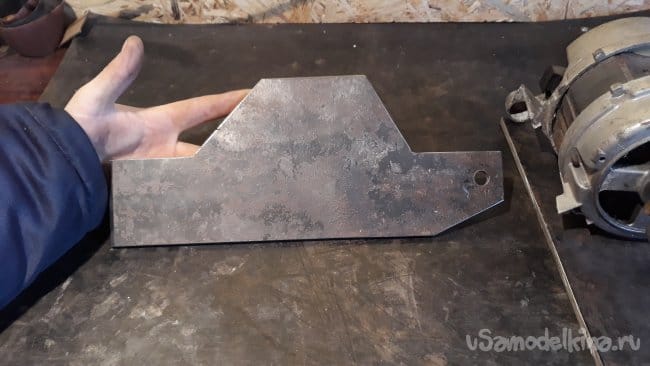

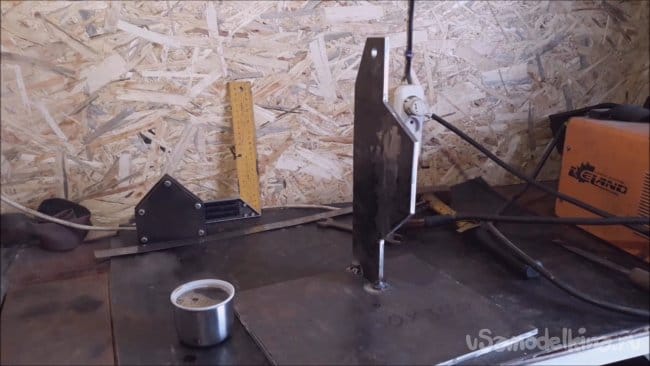

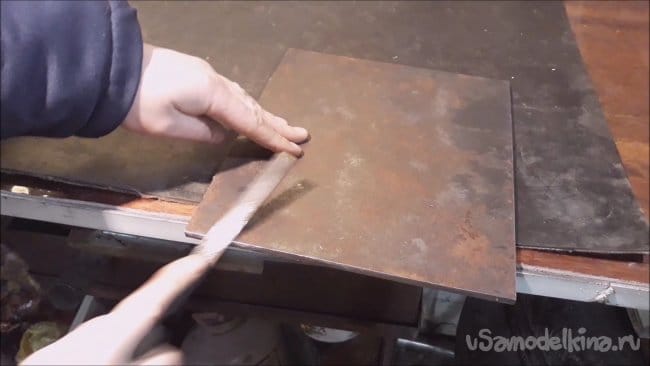

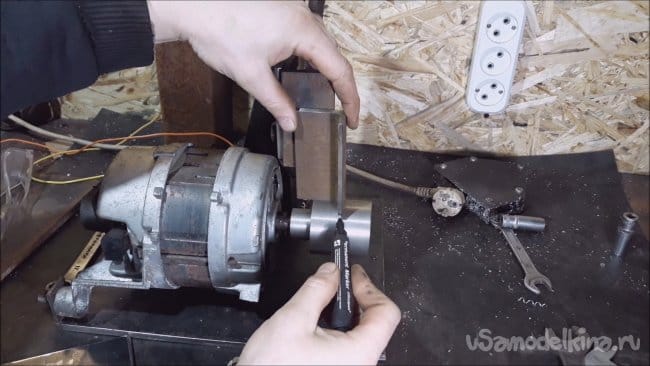

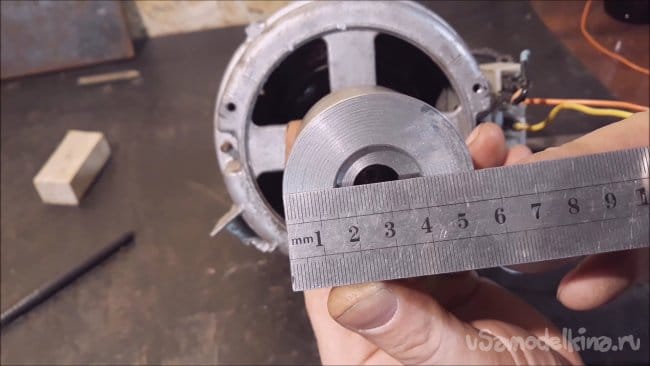

    Приступим. Для основания был взят лист железа толщиной 7 мм. Размер пластины получился 250 на 300 мм. Из этого же куска вырезаем вертикальную стойку и привариваем как на картинке. Так же не забываем про косынку для придания жёсткости. Здесь особых размеров нет, так как всё делалось под конкретный двигатель. Вы тоже ориентируйтесь на то, что у Вас есть. А общую компоновку думаю поймёте. Так же был заказан приводной ролик диаметром 55 мм. Он установлен на вал двигателя и законтрён болтом м6.

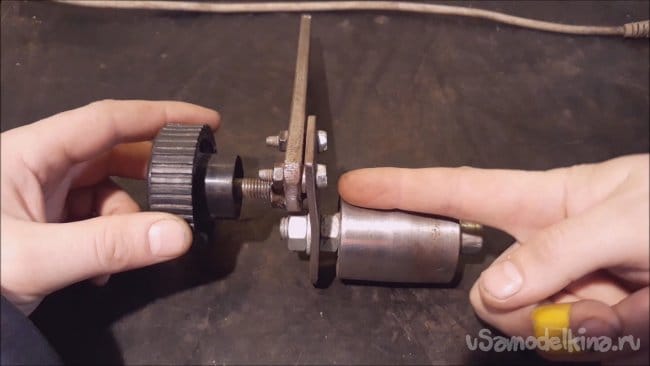

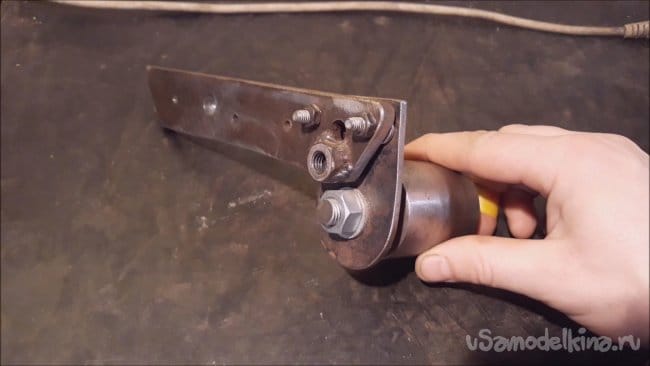

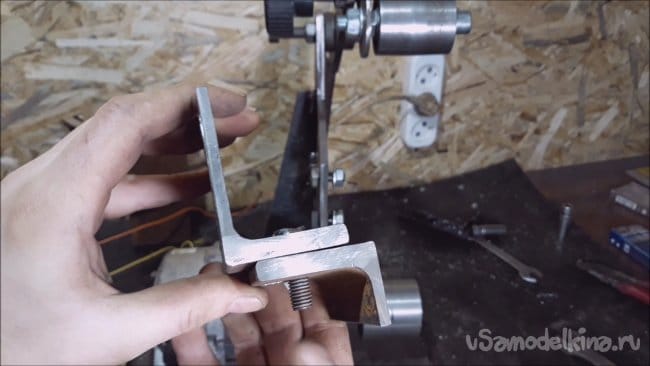

    Верхний узел служит для регулировки и удержания ленты в рабочем положении. Он состоит из двух перпендикулярно скрученных между собой пластин. к одной болтом крепится ролик, к другой приварена гайка с вкрученным регулировочным болтом.


    При вкручивании болта пластина с роликом отгибается в одну сторону, а при выкручивании в другую. Этим и происходит регулировка ленты от смещения. Ну и сами ролики должны находится в одной плоскости. Так же верхний ролик выполнен в форме бочки. Это позволяет удерживать ленту при работе в одном положении. Этот узел крепится к вертикальной стоике болтом. Между пластинами стоит упорный подшипник от передней стойки автомобиля форд. Это соединение должно быть подвижно, но без люфтов. Оно служит для натяжения ленты. С обратной стороны натянута пружина.

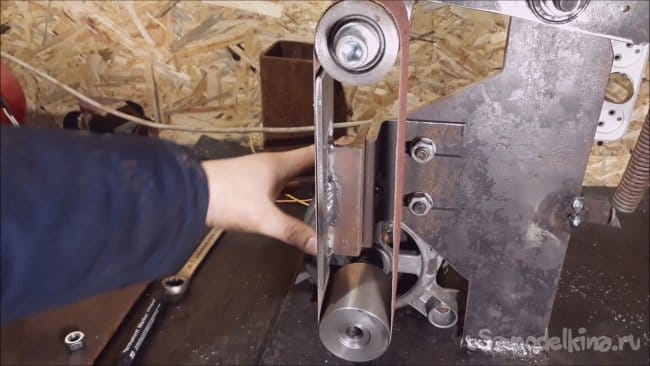

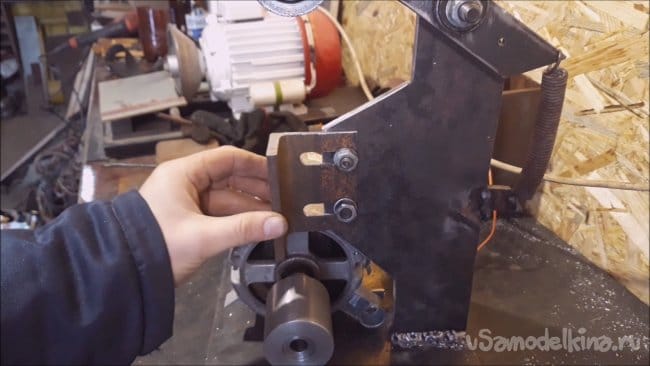

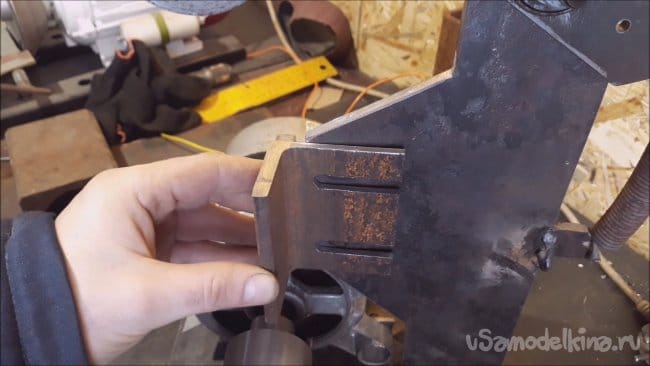

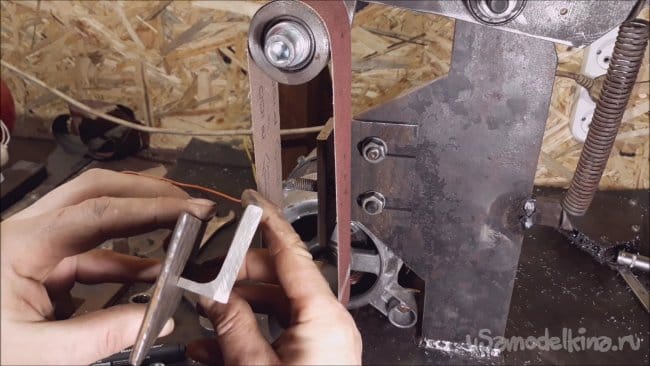

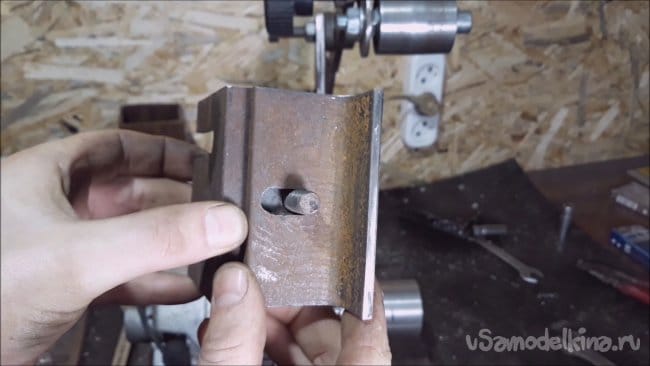

    Теперь из разрезанного пополам швеллера изготовил кронштейн для прижимной площадки. В нём сделаны пазы для регулировки. К второму куску приварена сама прижимная площадка. Он прикручивается к первому обрезку на болтовое соединение для возможности отрегулировать положение площадки.

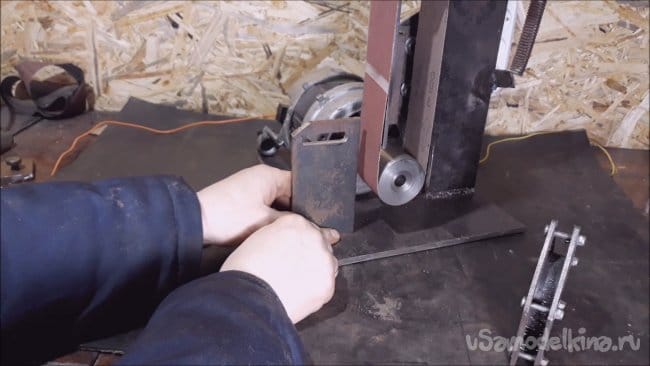

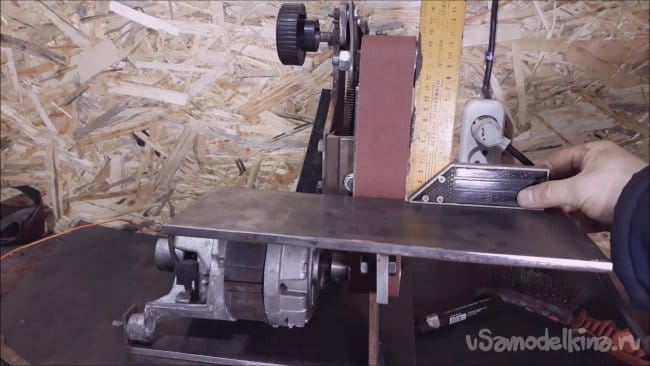

    Столик для работы вырезан из листа 10мм. Размер около 150 на 300мм. К снованию приварен кронштейн с отверстием и добавлена косынка. Такая же пластина приварена к столику. Отверстие выполнено в форме прорези. Это позволяет производить регулировку столика. Его можно двигать ближе или дальше относительно ленты, а так же менять угол наклона. Это удобно при заточке различного инструмента. В процессе сборки столик выставлен перпендикулярно боковой стороне ленты.


    Вся конструкция была разобрана и покрашена для более эстетичного вида.

    Что можно сказать про двигатель, то его мощности вполне хватает. На регуляторе выставлены обороты 6000. При таком диаметре приводного ролика и оборотах, скорость ленты приличная, и вместе с регулировкой позволяют обрабатывать различные материалы. Двигатель нужно обязательно закрыть для предотвращения попадания металлической пыли.

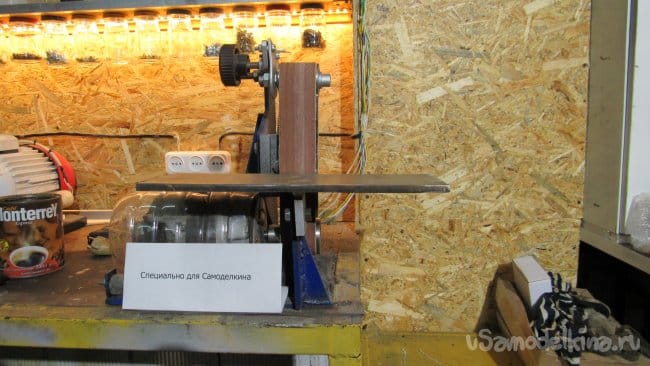

    Вот такой станочек помощник появился у меня в гараже. Наждаком перестал пользоваться вообще. Здесь можно поставить ленту разной зернистости. Хорошо подходит ля заточки инструмента и сверл. А так же на нем отлично выводить спуски на ножах.
    В конце ролик с подробным описанием сборки гриндера.

    Спасибо за внимание.
