Усилитель звука на TDA2030a



Приветствую, Самоделкины!
Автор YouTube канала «Radio-Lab» заказал вот такие наборы для сборки усилителей звука на базе микросхемы TDA2030a.


Микросхемы TDA2030a не дорогие и в свое время были очень популярными. Они обладают достойным звучанием и их часто можно встретить в заводских аудиокомплексах. Автор купил вот такие не дорогие наборы для сборки усилителя звука на ТDА2030а.

Достаем все, что было в пакете.

Как Вы можете видеть, деталей не много. Собирать будем один канал, а для стерео усилителя таких нужно будет два. Основой усилителя является многим известная 5-ти ногая микросхема TDA2030a, с выходной мощностью до 18Вт.

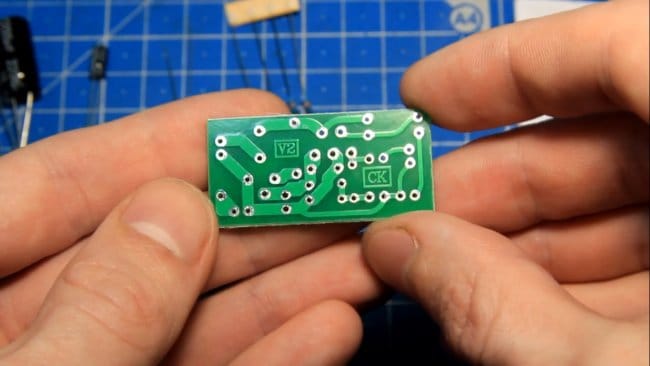

Печатая плата маленькая, выполнена качественно, все номиналы деталей указаны на плате.

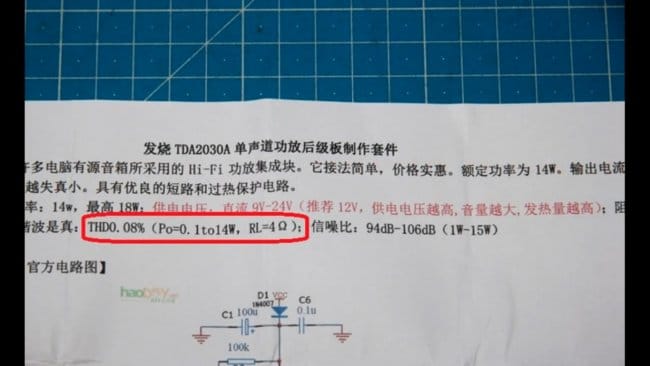

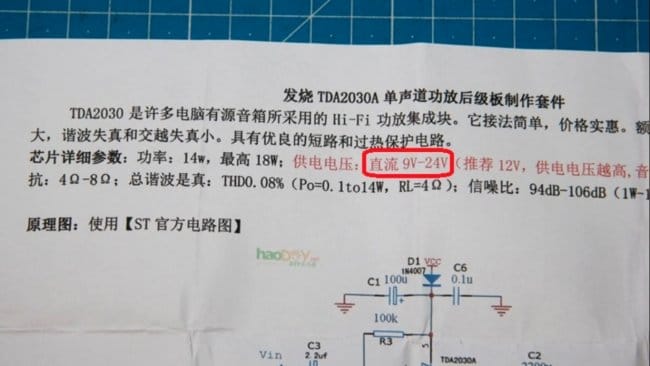

Так же с набором была инструкция, где можно разглядеть характеристики усилителя, схему, перечень деталей и как выглядит уже собранный усилитель.


Запитать такой усилитель можно от однополярного источника питания или аккумулятора. Кстати схема немного отличается от схемы из даташита, в ней нет диодов, но все будет работать.


Давайте уже приступим к сборке. Что и куда паять есть на плате. Сначала будем устанавливать постоянные резисторы.

Чтобы узнать номинал и ничего не напутать, автор использует вот такой тестер радиодеталей.

Устанавливаем резистор, нажимаем на кнопку, и тестер показал номинал, в данном случае это 4,7кОм.

На плате место этого резистора вот здесь.

Примеряем, загибаем ножки, устанавливаем деталь, лишнее откусываем и паяем деталь. Резистор установлен на свое место и аналогично все остальные.


Неполярных конденсаторов два, они одинаковые по номиналу, просто ставим их на свои места.

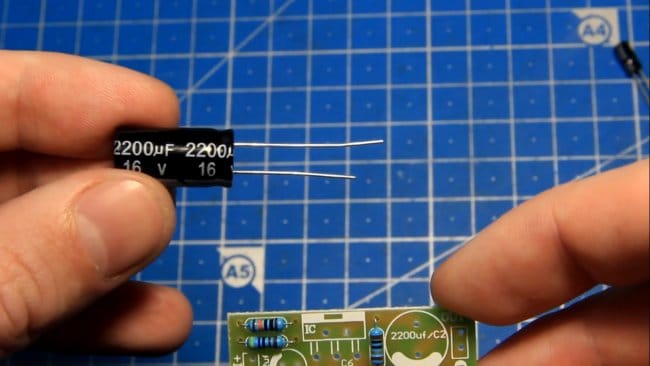

Электролитические конденсаторы нужно устанавливать соблюдая полярность, более длиная ножка – это плюс, так же есть метка минуса на корпусе конденсатора и метка минуса есть на плате. Так же не стоит забывать смотреть на номинал.

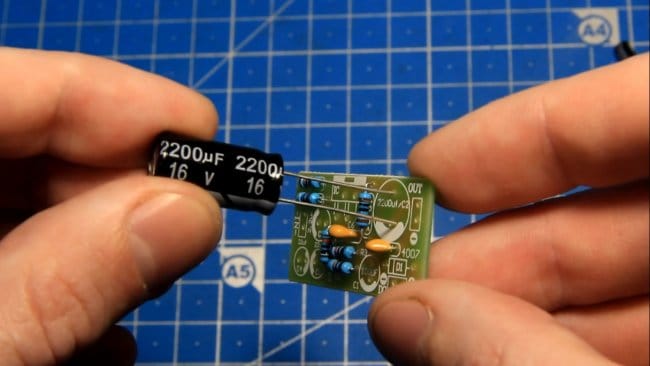

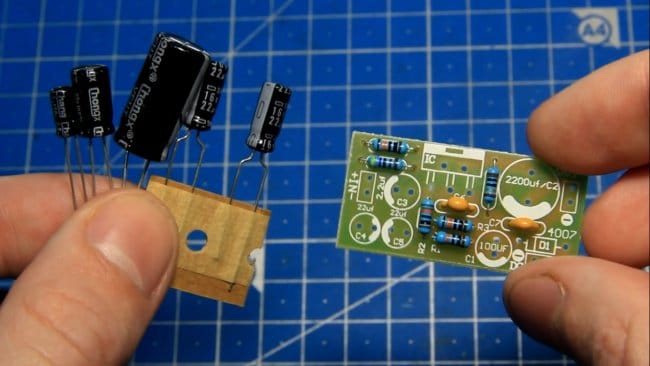

Конденсатор установлен и аналогично все остальные, которые поменьше.

В наборе есть диод для защиты от переполюсовки по питанию. На корпусе диода есть метка и по такой же метке на плате устанавливаем диод.

Для подключения питания входа и выхода в наборе есть вот такие штыревые разъёмы с шагом 2,5 мм.

Разделяем их по 2 штырька и устанавливаем на плату.


И уже осталось аккуратно установить и запаять саму микросхему.


После всей работы получилась вот такая собранная плата усилителя звука на микросхеме TDA2030a.

Внешне все нормально, главное не спешить. Плату со стороны пайки автор отмыл от канифоли.

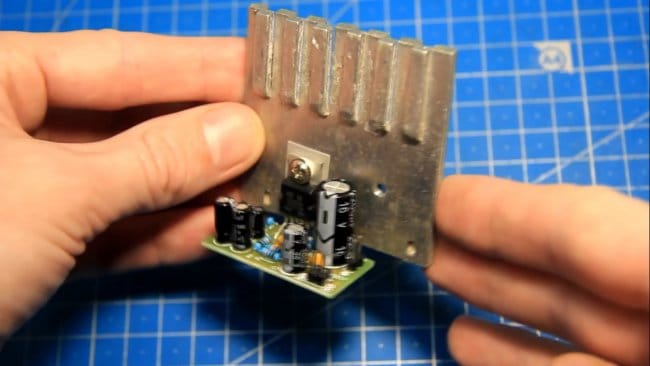

А теперь бы очень желательно проверить будет ли все это работать. Это усилитель класса АВ и в процессе работы микросхема нагревается. Для охлаждения микросхемы нужен небольшой радиатор.

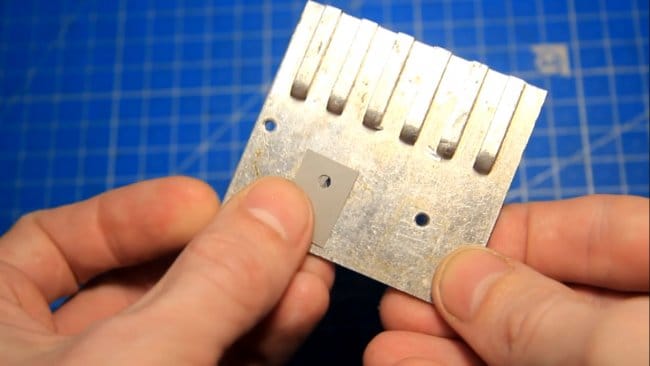

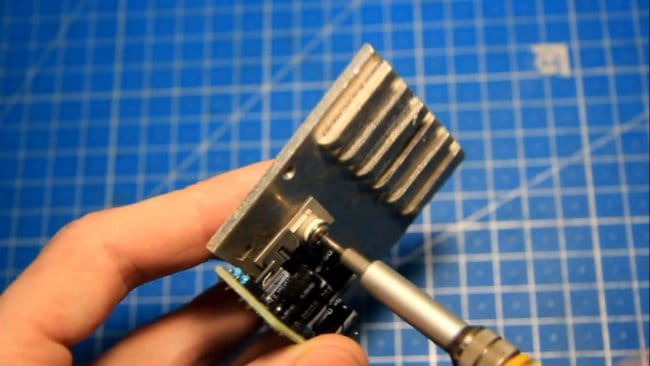

Так же микросхему желательно изолировать от радиатора с помощью изолирующей прокладки и шайбы, которые были в комплекте.

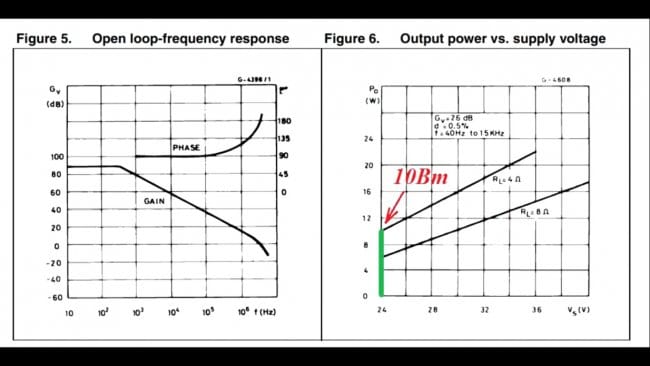

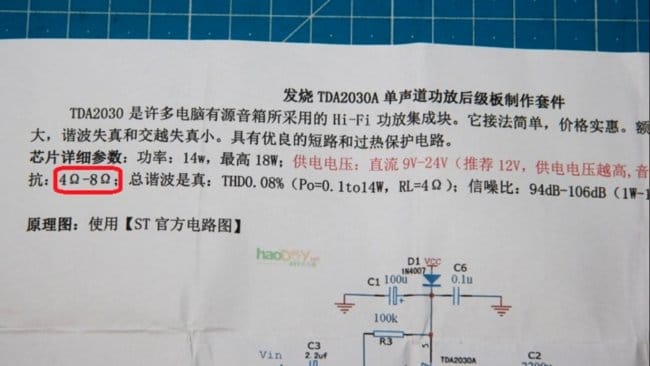

Теперь все готово для подключения. Напряжение питания по инструкции от 9 до 24В, сопротивление акустики от 4 до 8Ом. Мощность указана до 14Вт на 4Ом-ную акустику, но по даташиту на микросхему TDA2030a при напряжении питания 24В можно получить не более 10В – и это больше похоже на правду, а если напряжение питания ниже, то и мощность тоже будет ниже.




Автор купил вот такие разъёмы для подключения усилителя с шагом 2,5мм, нужно отрезать нужное количество контактов.

Вот это провод для передачи звука от телефона на усилитель с разъёмом 3,5мм.

Сигнальный провод ближе к радиатору и рядом общий.

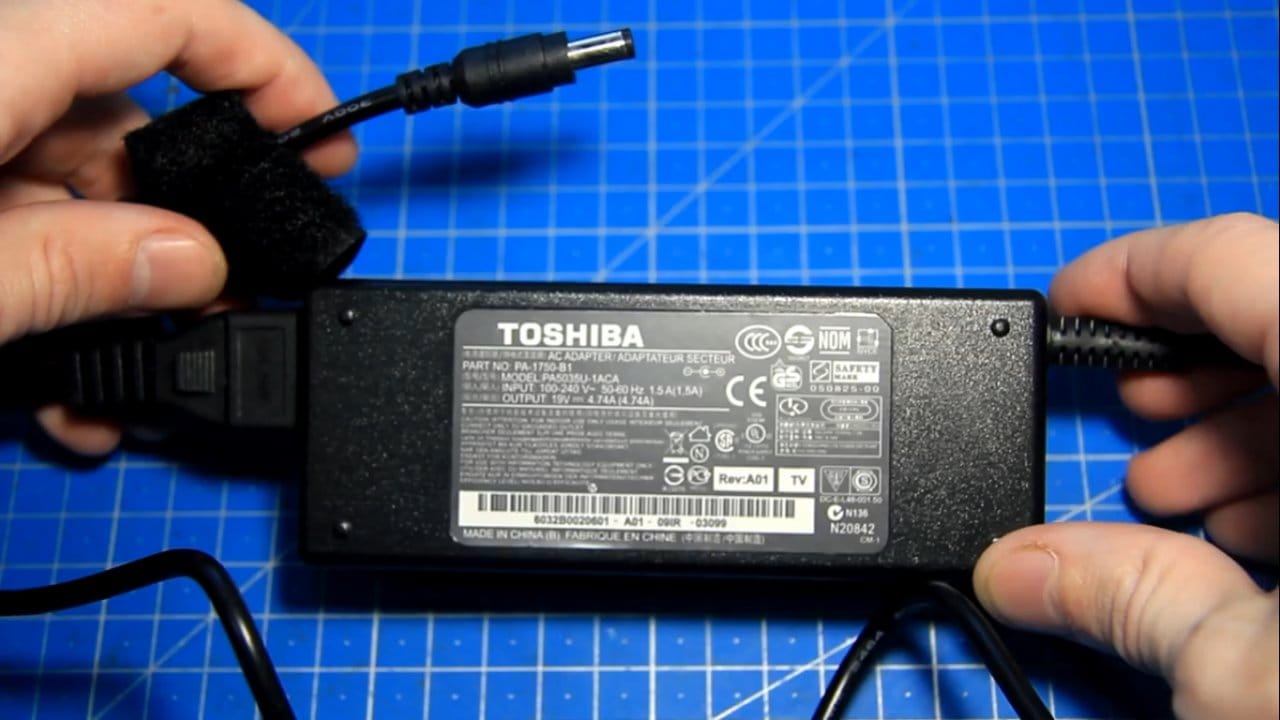

Усилитель моно и автор подключил только один канал. Для питания будем использовать блок питания от ноутбука на 19В и 4,5А.

Для подключения к усилителю автор спаял вот такой провод с разъёмом 5,5х2,5мм, красный это плюс, а синий – минус.

При подключении питания к усилителю очень желательно соблюдать полярность питания.

Вход и питание подключены, и еще нужно подключить акустику. Тестовая акустика вот такая колонка Радиотехника S30-b.

На провод колонки автор припаял разъём и соблюдая полярность подключил колонку к усилителю.

Все собрано и готово для включения. Пробуем подключить блок питания.

Усилитель работает и гудит, но это из-за того, что по входу усилителя ничего не подключено. После подключения телефона гудение пропало.

От аккумулятора 12В тоже все отлично работает, но мощность уже ниже.

Вот такой маленький усилитель получился.


Если все собрано правильно и подключено правильно, то все работает отлично, посторонних шумов нет. Можно сказать, что это один из лучших усилителей для начинающих радиолюбителей. Он не дорогой, его легко собрать и подключить, у него однополярное питание, а если даже и удастся вам спалить микросхему, то купить новую микросхему вообще не проблема.

Кстати вероятнее всего это все же копии ТДА2030a, но по работоспособности вопросов нет, все играют. Да, усилитель далеко не лучший в плане мощности, и радиатор ему нужен, но его легко собрать и он ремонтопригоден, что иногда важно. Кстати именно по звучанию к этому усилителю вопросов нет, это класс АВ, звучит качественно и по верхам и по низам. Автор покупал этот усилитель именно из-за простоты, все хорошо, все работает. А дальше уже можно на базе этого усилителя попробовать собрать и домашний усилитель или колонку портативную и т.д. Это уже по желанию. На этом, пожалуй, все. Благодарю за внимание. До новых встреч!
