Электронный конструктор «спиннер»

Приветствую, Самоделкины!
Думаю никому не надо объяснять, что такое спиннер. Ну разве что старшее поколение до сих пор не в курсе. А между тем, эта детская забава уже можно сказать вышла из моды, но тут вдруг случайно на сайте интернет магазина Алиэкспресс, автор YouTube канала «ТЯП ЛЯП» наткнулся на его электронную версию.

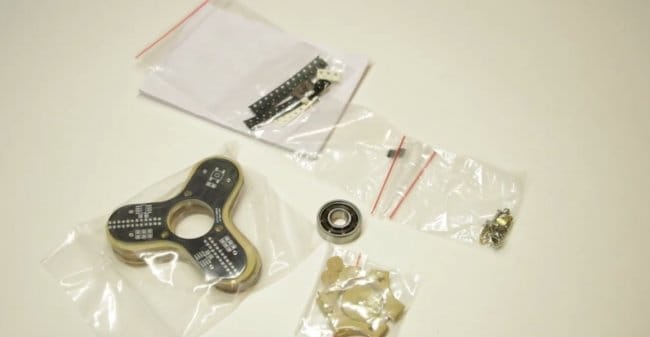

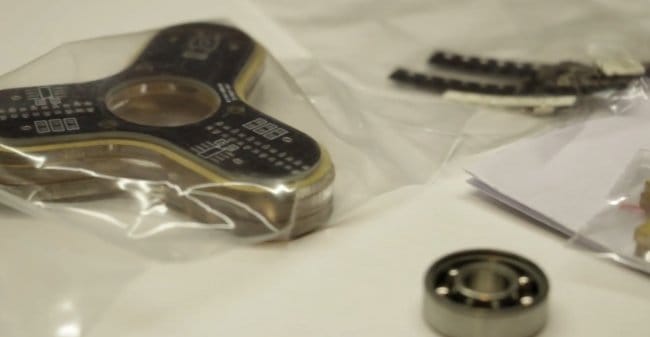

Это так называемый DIY-набор, электронный конструктор для самостоятельной сборки. Ну так давайте же займёмся этой игрушкой.

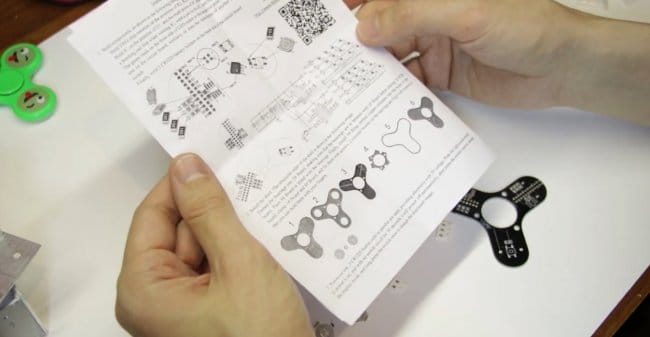

В комплекте имеется инструкция на китайском и на английском языках. В принципе, можно разобраться и по этой клинописи, но кое-где текст практически нечитабельный, все очень мелко и довольно неразборчиво. К тому же, это похоже ксерокопия, поэтому плохо видно.

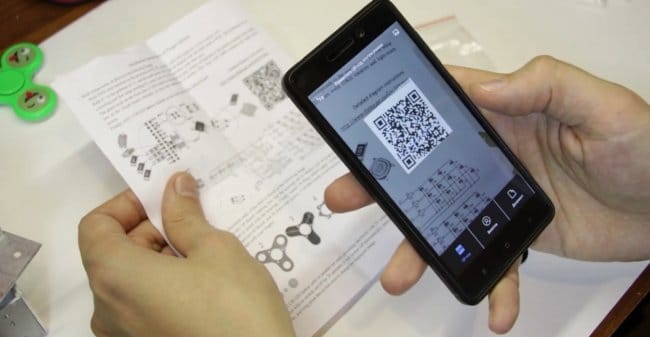

Если у вас, так же, как и у автора, возникнут вопросы, то в бумажной версии указан адрес в интернете, пройдя по которому вы получите подробную инструкцию с картинками. Можно также отсканировать QR-код на рисунке ниже:

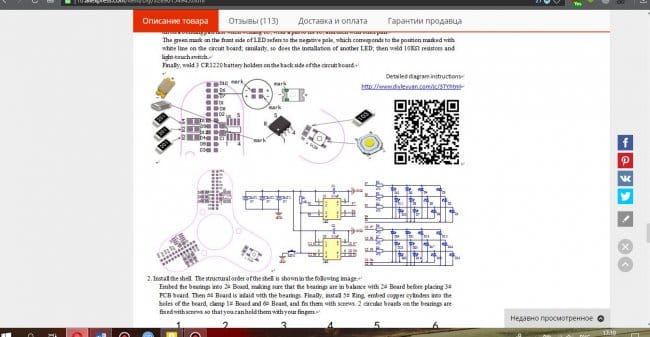

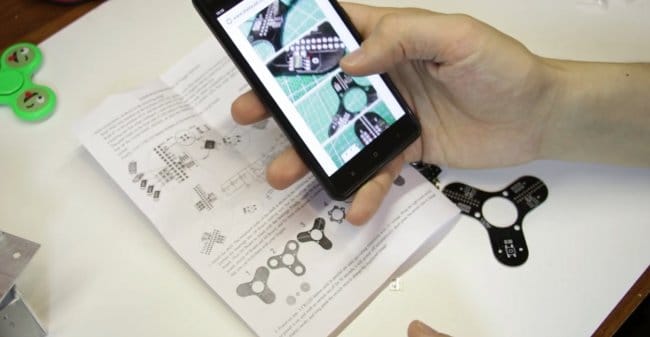

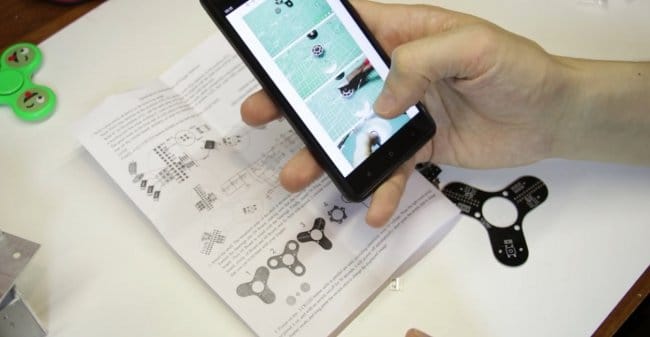

Итак, переходим на сайт и получаем полноценную, достаточно подробную цветную инструкцию.

Здесь прямо пошагово по каждой детали, как припаять, куда припаять, какой номинал, куда плюсом, куда минусом, в общем, очень подробно. И в конце пошаговая инструкция сборки KIT-набора для пайки – спиннер.

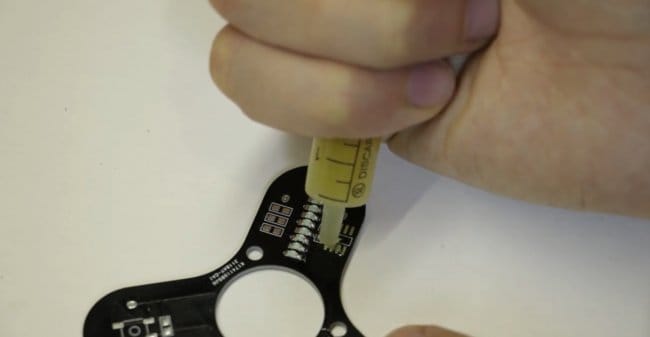

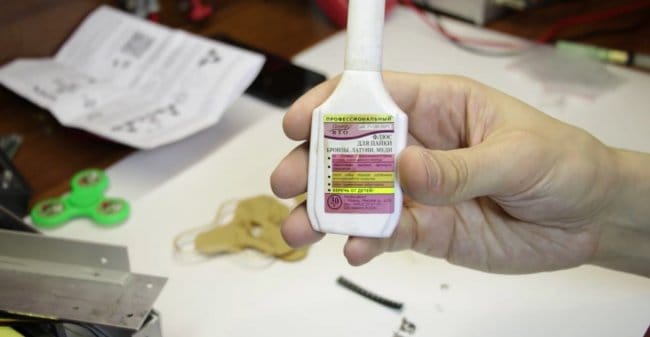

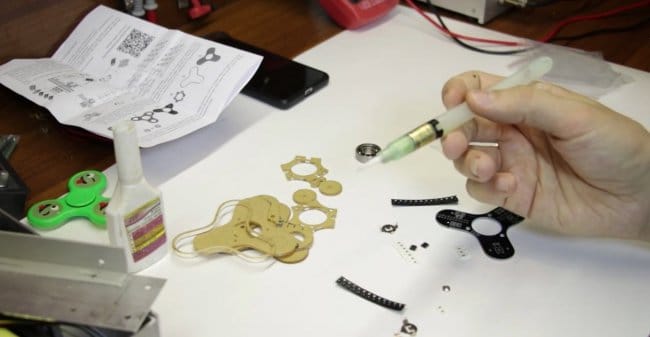

Для пайки подобных вещей автор использует флюс.

Это профессиональный флюс для пайки цветных металлов (бронзы, латуни, меди и т.д.). Данный флюс был приобретен в офлайне, в одном из магазинов специализирующемся на продаже радиодеталей. Причем среди очень большого количества похожих флюсов, автор наугад взял этот и, по его словам, не ошибся.

Данный флюс со своей задачей отлично справляется, а с недавних пор автор приобрел еще вот такую вот кисточку и процесс нанесения флюса упростился в разы.

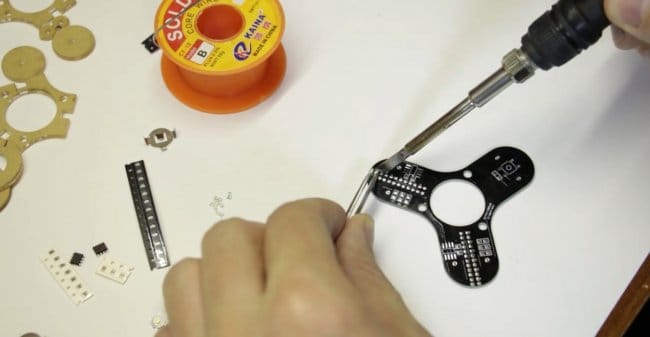

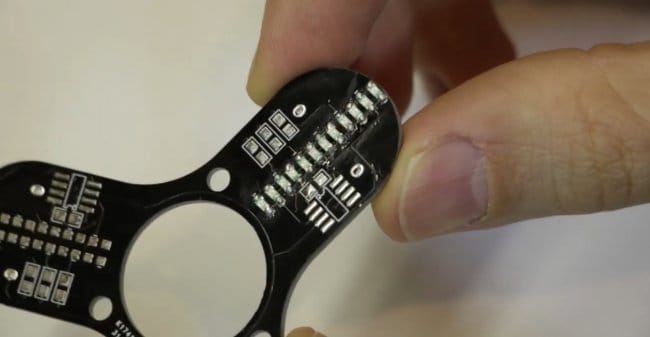

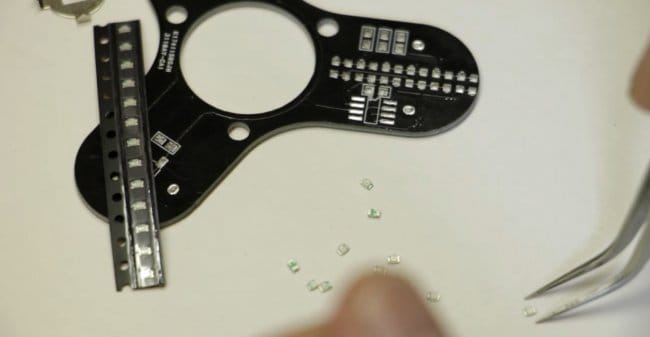

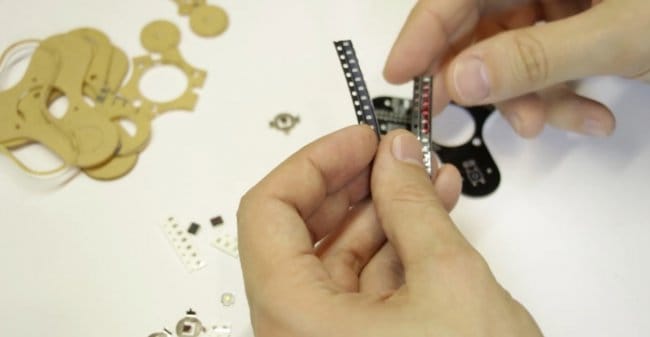

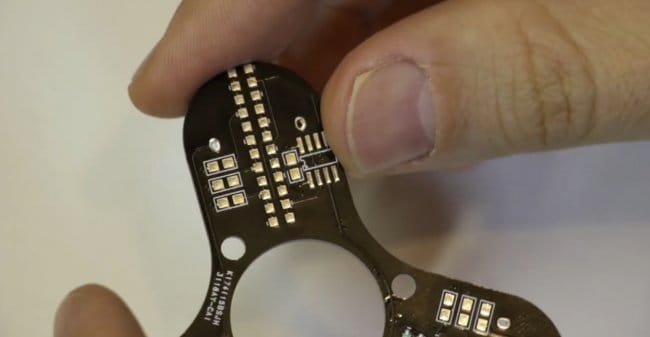

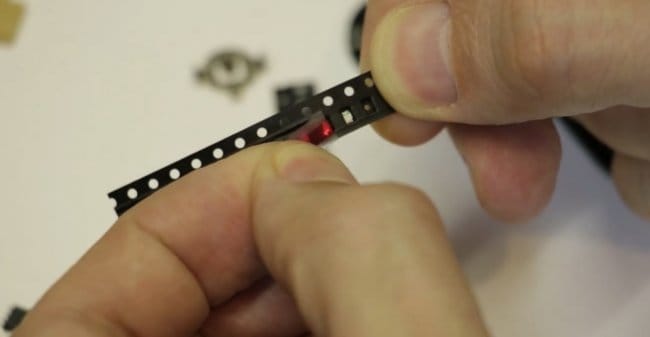

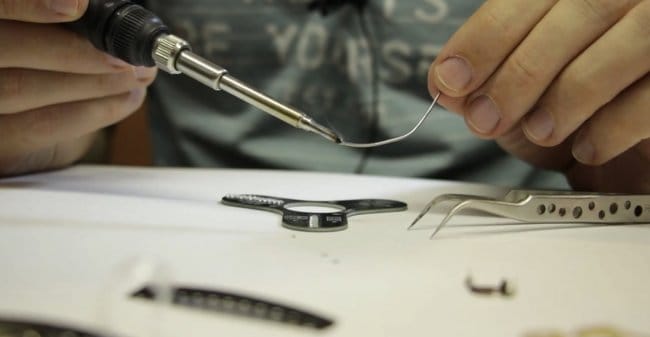

Итак, давайте приступать к сборке. Ну а начнем, пожалуй, со светодиодов. Их тут 2 типа - красного и зеленого цветов.

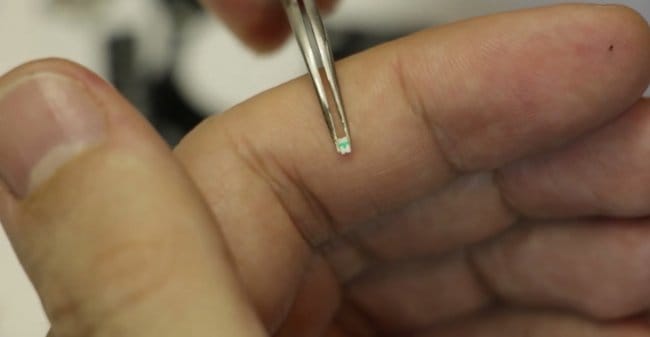

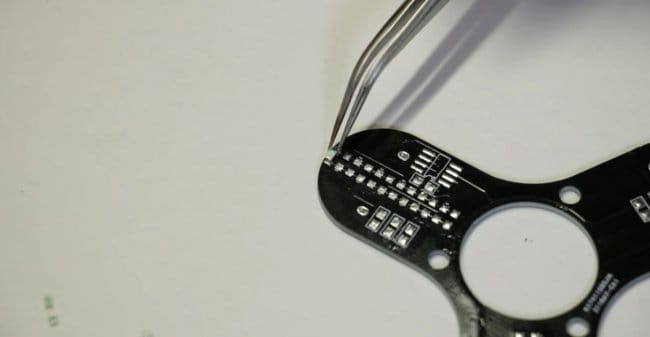

На одно крыло-лопасть припаивается 1 цвет, а на второе другой цвет. SMD светодиоды очень мелкие, здесь важно не перепутать полярность.


На обороте, на каждом светодиоде, нанесена разметка в виде буквы «Т». Вот сейчас, (в данном случае скриншот ниже) плюс (+) находится сверху, а минус (-) соответственно снизу.

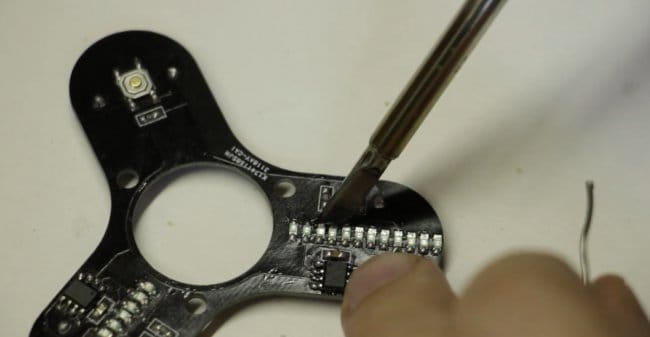

В прилагаемой к набору инструкции это сказано, так что проблем возникнуть не должно. И ещё одно замечание, когда будете припаивать светодиоды к плате, то плюс (+) все время чередуется с минусом, сначала в одну сторону плюс, потом в другую, в одну - в другую и так все светодиоды.



Ну что же, один цвет закончили, теперь то же самое надо сделать и для второго цвета.

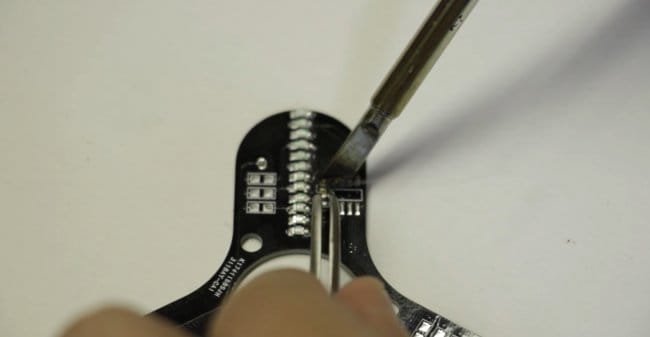

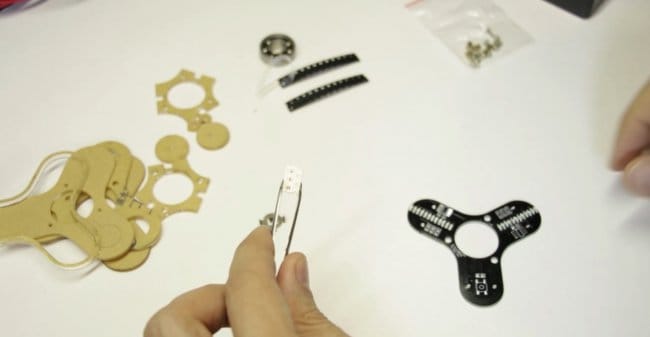

Китайцы традиционно кладут детали с запасом, у автора осталось пара светодиодов 1 красный и 1 зеленый. Дальше будем припаивать конденсаторы. По схеме их требуется всего 2, а в комплекте их 3 штуки. Ну и кое-что остальное, как видим, здесь с положили тоже с запасом.

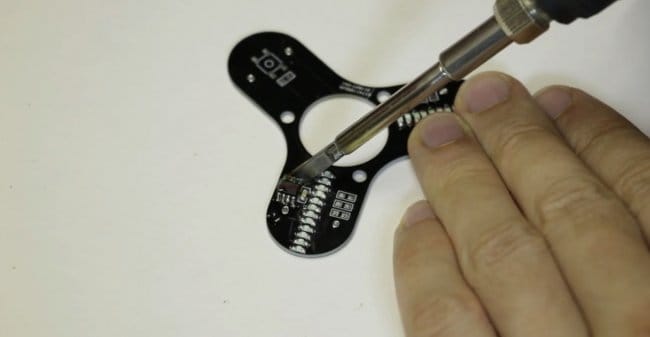

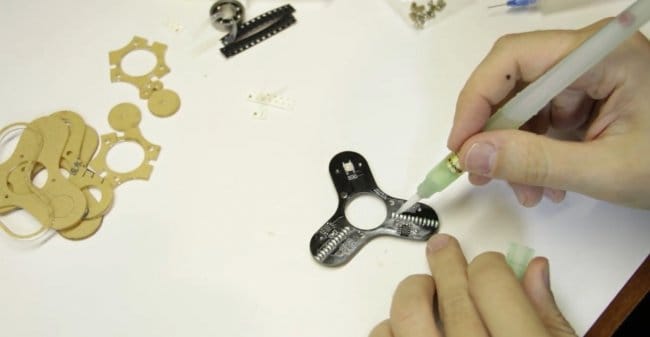

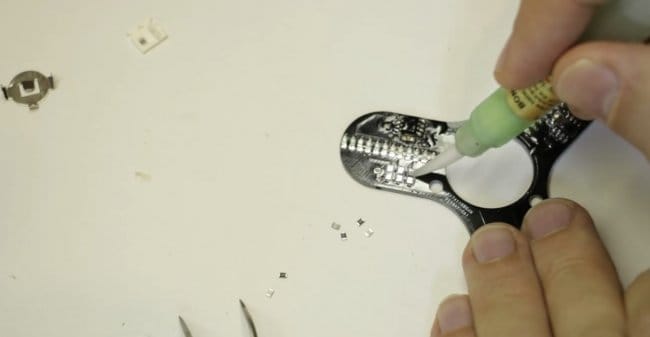

А вот при припаивании мелких микросхем автору удобнее пользоваться обычным китайским флюсом.

Он правда активный, так что потом после припаивания, обязательно надо смывать остатки флюса. Плюс данного флюса заключается в том, что с ним получается меньше ляпов, ноги микросхемы не слипаются, пользоваться в этом плане им удобнее.

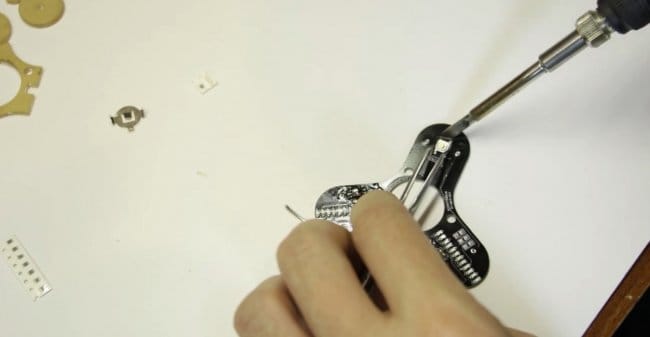

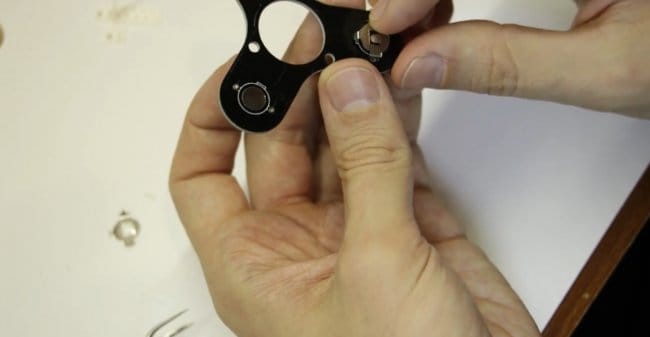

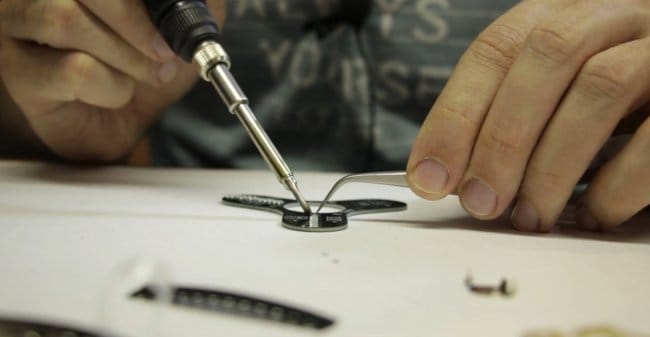

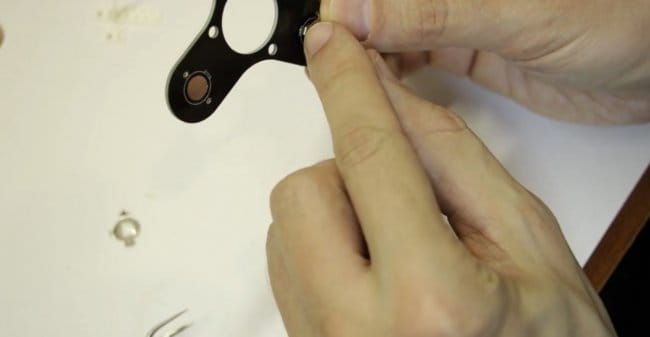

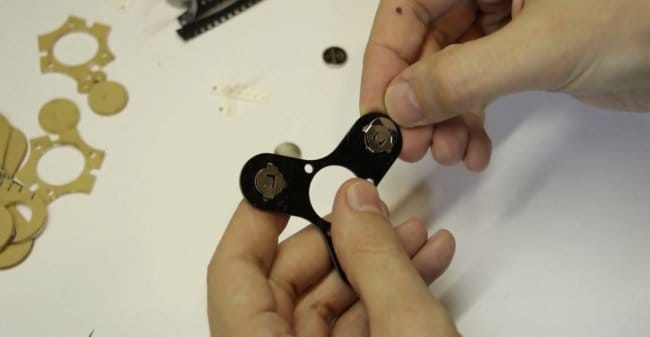

И последнее, что нам нужно припаять, это крепление для батарейки. Судя по схеме его нужно припаивать вот в таком вот виде, замочком внутрь.

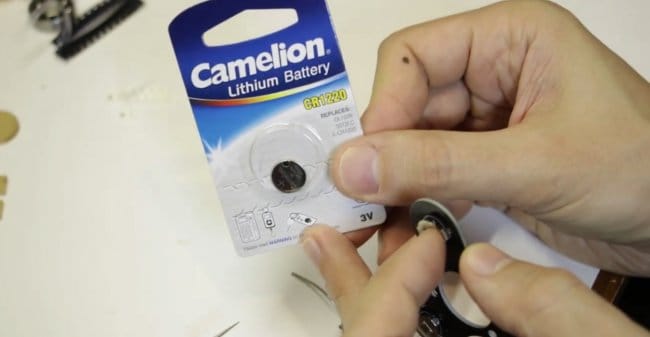

Делаем как указано в схеме. Кстати, батареек в комплекте нет, их надо 3 штуки, приобретаются отдельно. Автор сбегал в магазин и купил 3 вот таких вот батарейки типоразмера cr1220.

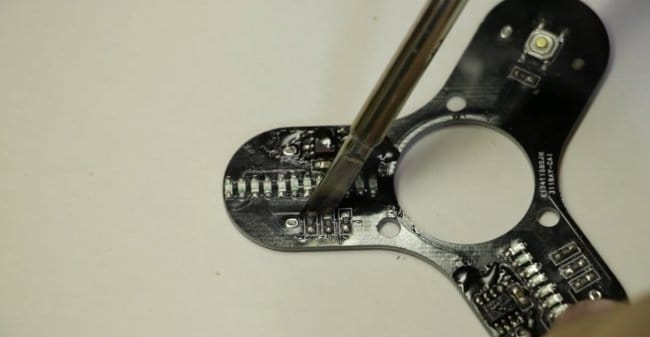

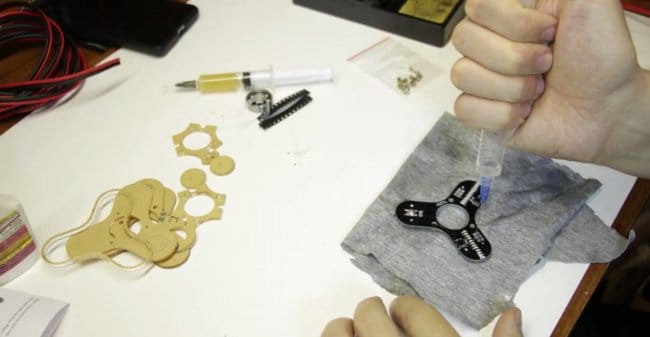

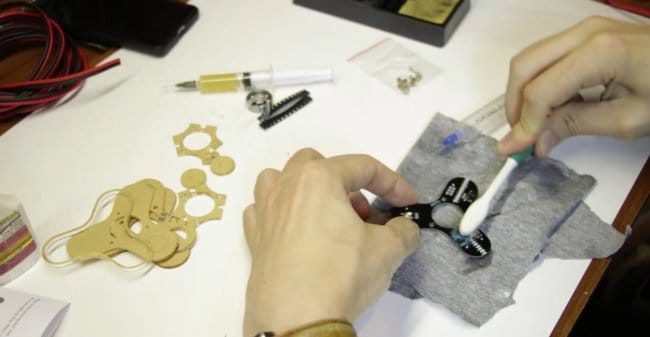

Затем отмываем плату от остатков флюса.


Ну вот, плата чиста и автор обнаружил, что 1 цвет светодиодов он припаял только с одной стороны.

Данное упущение он сейчас исправит.

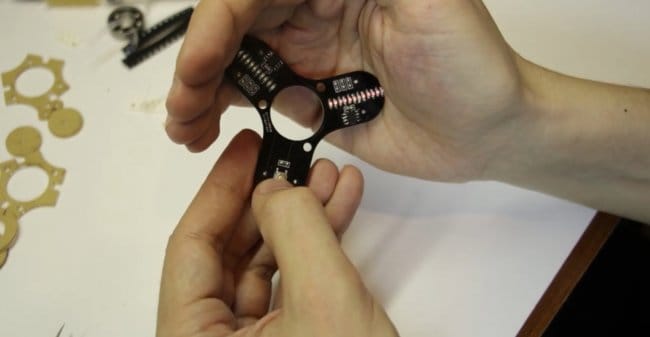

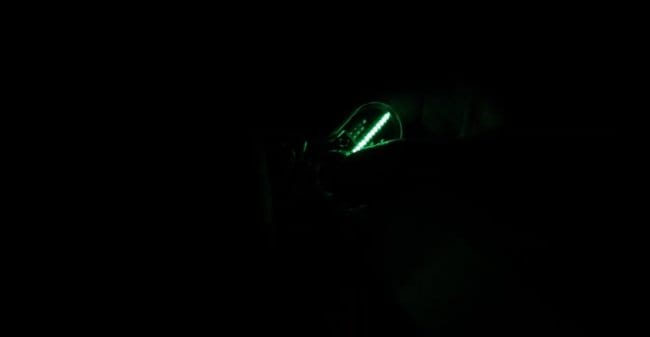

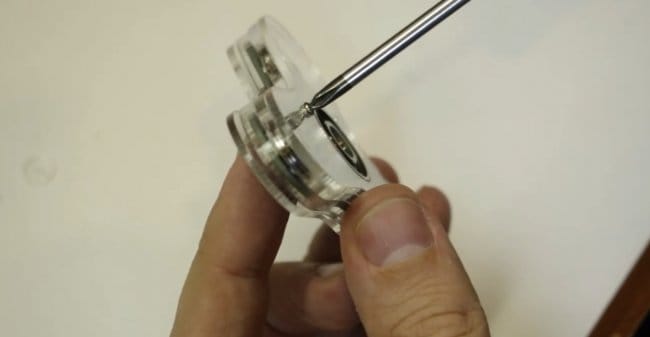

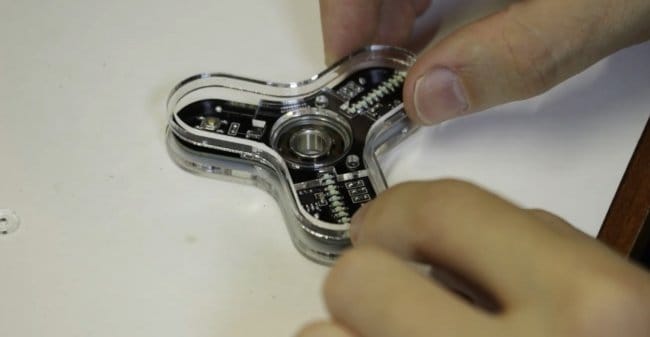

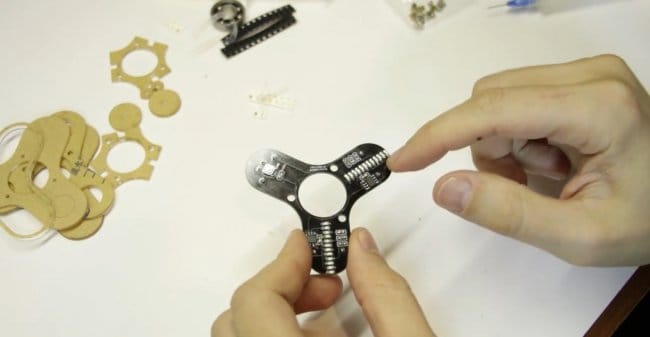

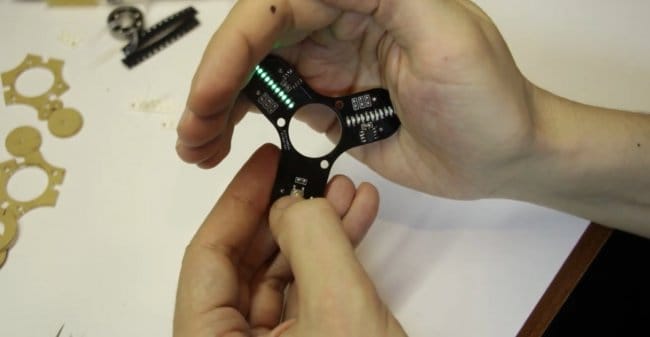

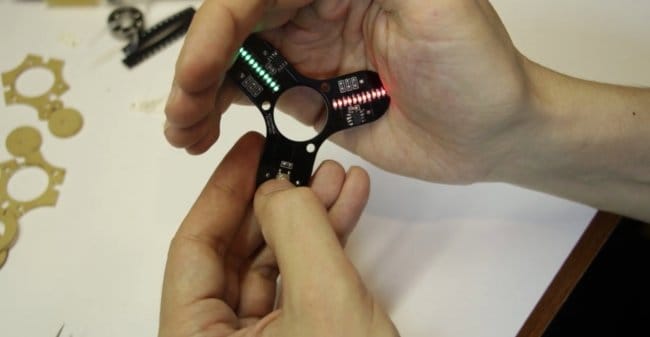

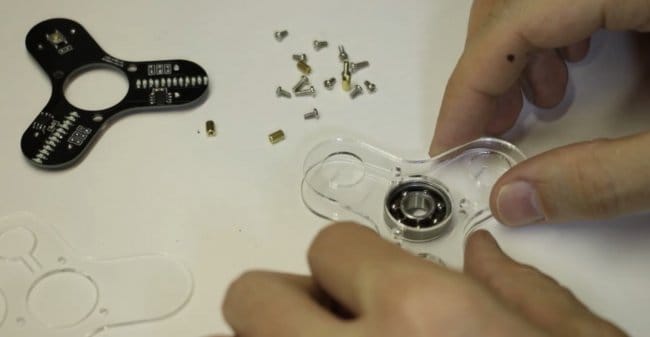

Так, ну и перед сборкой корпуса, надо проверить, что у нас уже получилось. Вставляем батарейки, нажимаем кнопку, моргает зеленый, красный тускнее гораздо, но тоже что-то там видно.

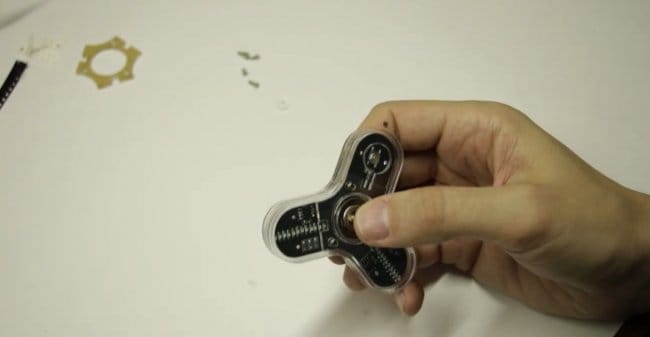

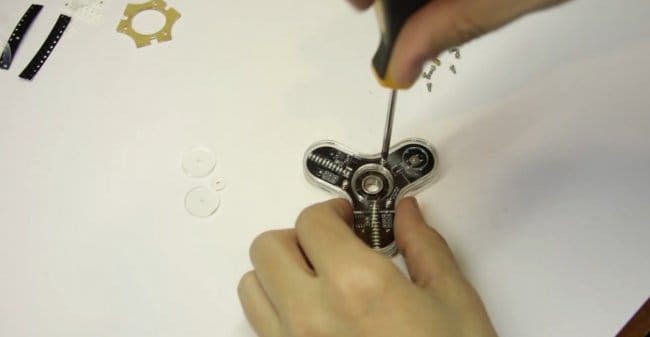

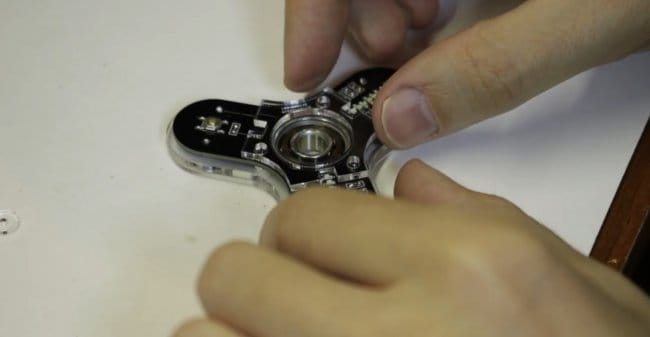

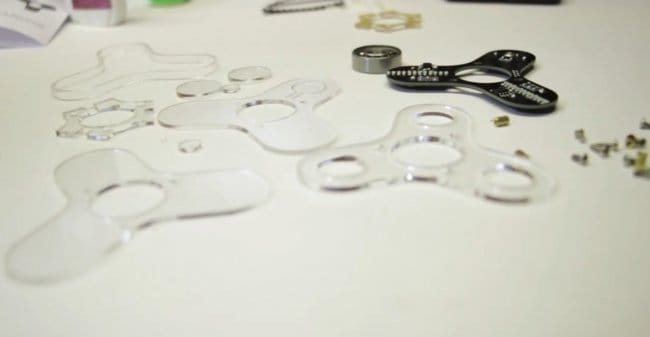

Но сейчас на самом деле совершенно непонятно, что же за картину он нам показывает, это мы увидим уже непосредственно в действии, собственно, при вращении спиннера. Но для этого надо его собрать до конца.

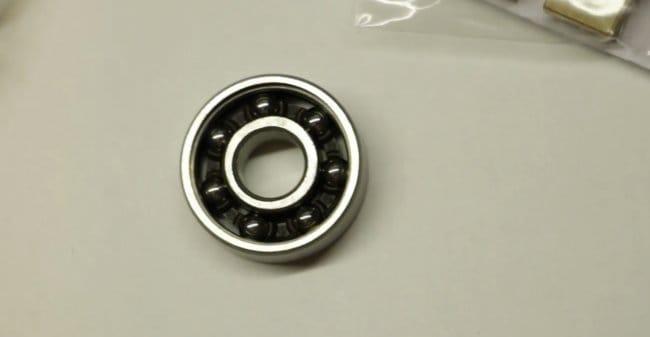

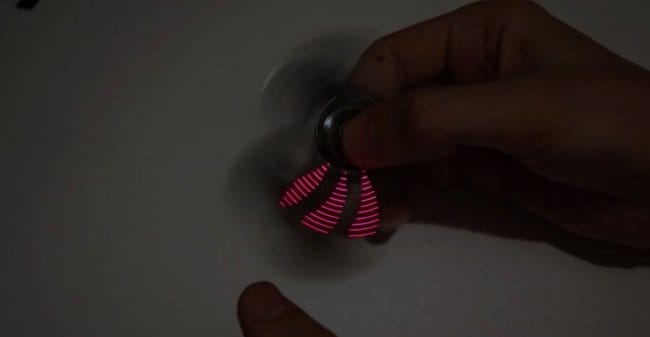

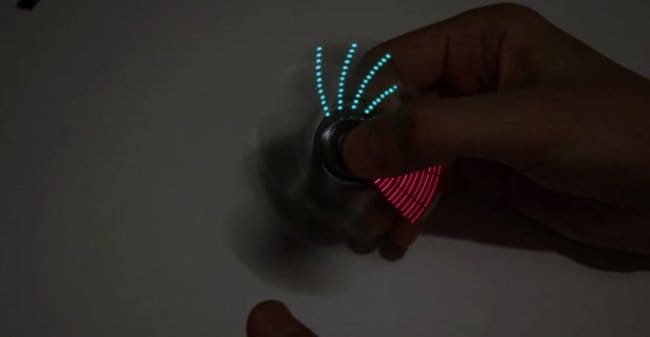

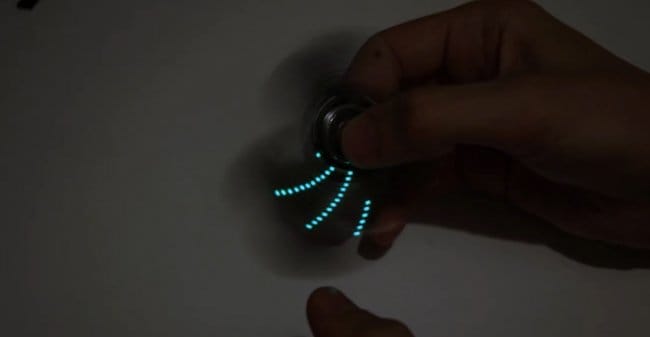

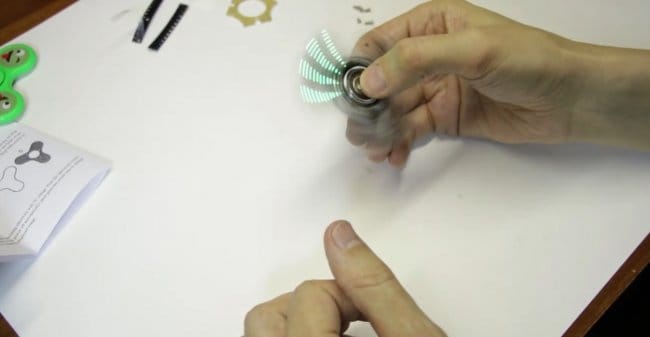

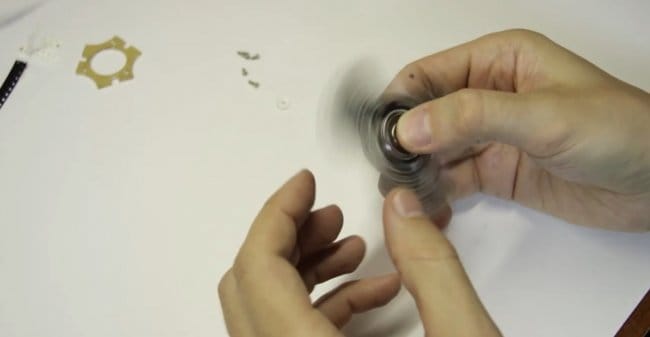

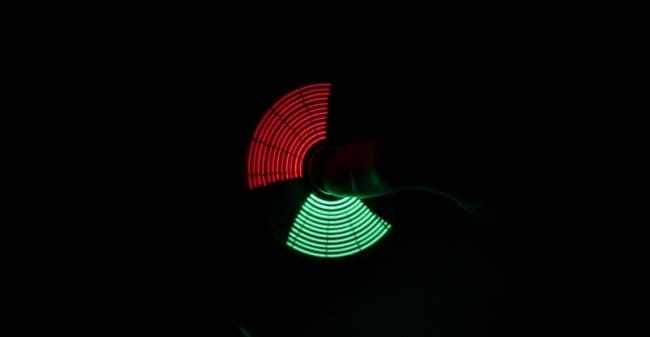

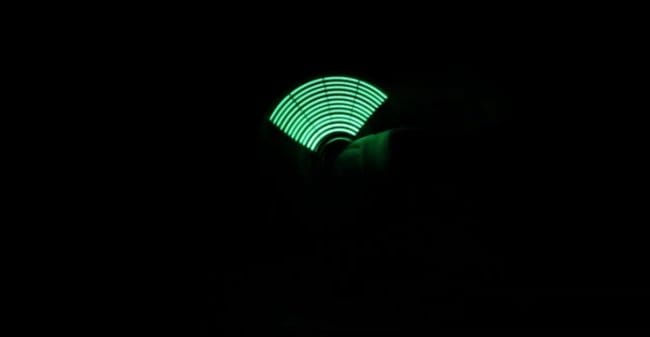

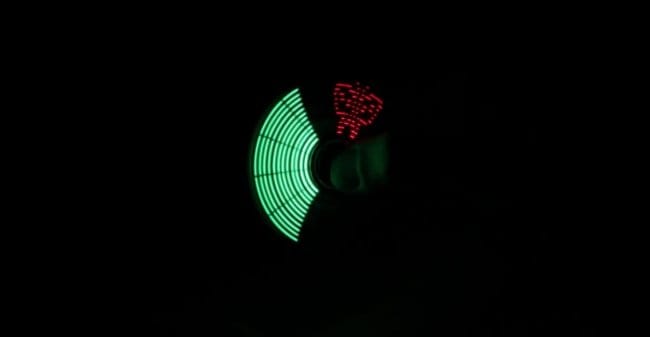

Ну вот вроде и всё. Давайте притушим свет и посмотрим, что у нас получилось в итоге.








Нагляднее световые эффекты, а также процесс сборки спиннера продемонстрированы в этом видеоролике:

Ну чтож, вот такой вот веселенький спиннер у нас сегодня получился. Интересная приколюха, можно отдать детям, они обрадуются. Ну а на этом все. Благодарю за внимание. До новых встреч!
