Телескопическая стойка для осветительного оборудования

Здравствуйте,
Сегодня, своими руками - телескопическая стойка из полипропиленовых труб.
Этот вариант штатива, основан на таких же элементах, что и предыдущий, представленный в публикации ранее на страницах сайта «У Самоделкина».

Он не так универсален, но несколько дёшевле и отлично подходит для использования в помещениях с ровным полом и как телескопическая стойка для осветительного оборудования, и как фотоштатив, особенно если понадобится несколько бόльшая высота - можно быстро поменять верхнюю трубу центральной телескопической части с прожектором, на такую же трубу, с уже закреплённым на ней держателем для телефона или камеры.

Подобную стойку также можно использовать и для изготовления трибуны, применив для её изготовления трубы бόльших диаметров.

Материал и комплектующие для изготовления телескопической стойки:

Внимание! Выбирая трубы, следует проверить их на совместимость, они должны свободно входить друг в друга.

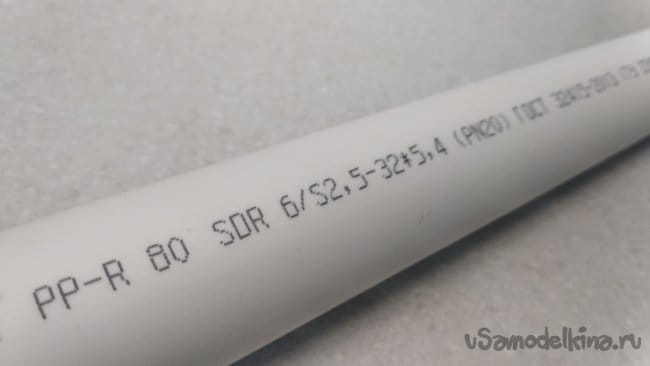

Труба 32 «горячая» (полипропилен PN20) - 1 м.

Труба 20 «горячая» (полипропилен PN20) - 2,5 м.

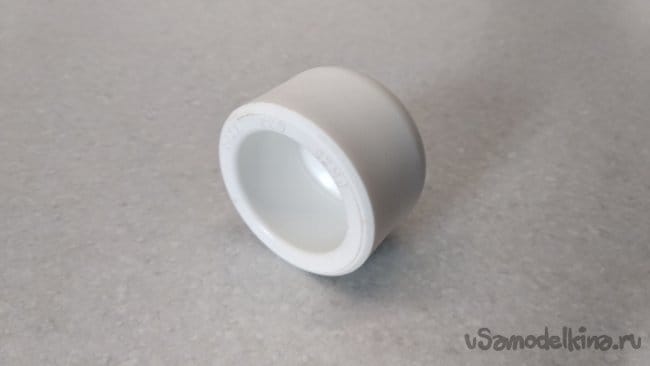

Заглушка (полипропилен) 32 - 1 шт.

Заглушка (полипропилен) 20 - 6 шт.

Муфта (полипропилен) 50 - 1 шт.

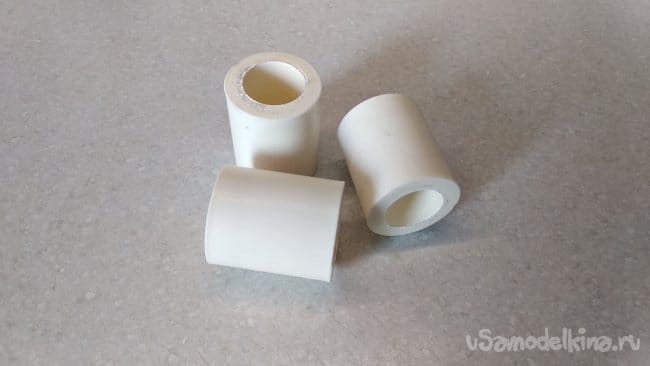

Обрезки трубы (полипропилен PN 20) 32 × 40 мм. - 3 шт.

Заглушка 32 (ПНД) - 2 шт.

Квадрат (сталь) 10 × 450 мм. - 3 шт.

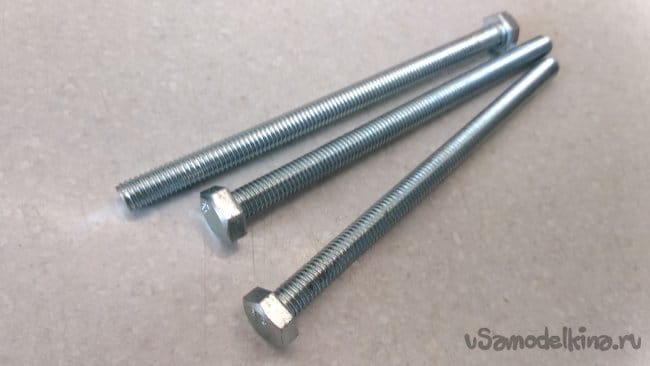

Болт М8 × 130 мм. - 3 шт.

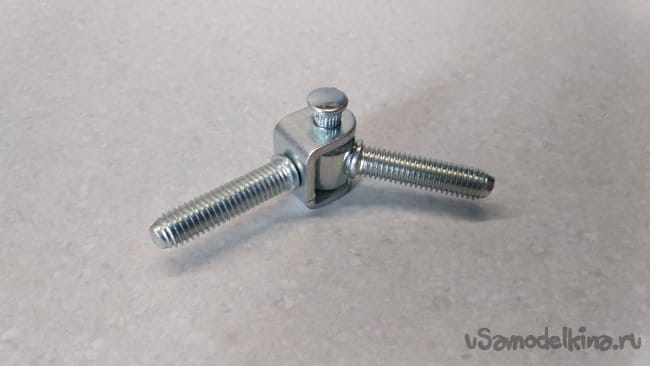

Петля ввёртная ПВВ 1 - 9 шт.

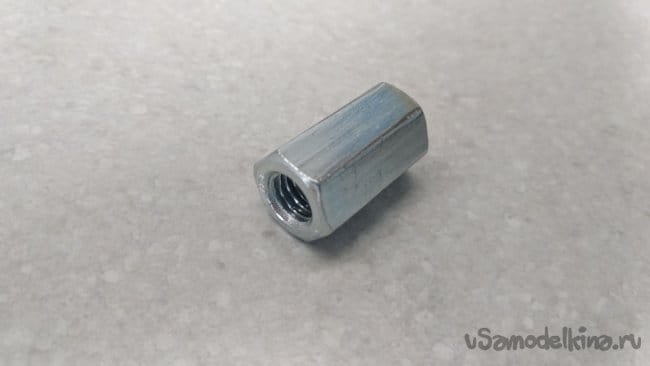

Гайка соединительная М8 - 6 шт.

Гайка сквозная М8 - 9 шт.

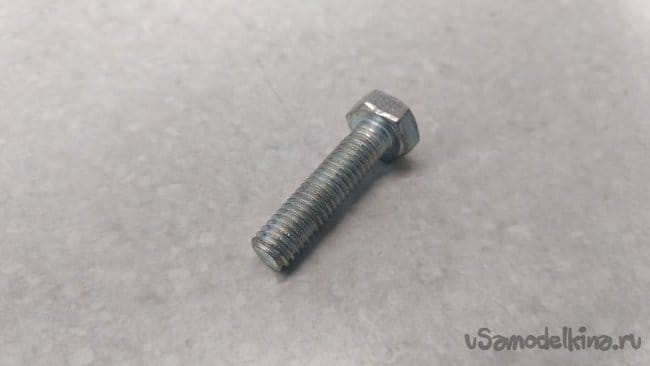

Болт М6 × 25 мм. - 9 шт.

Гайка сквозная М6 - 9 шт.

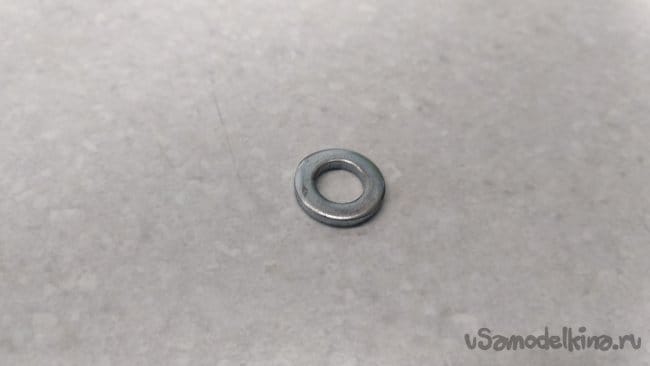

Шайба М6 - 9 шт.


Изготовление:

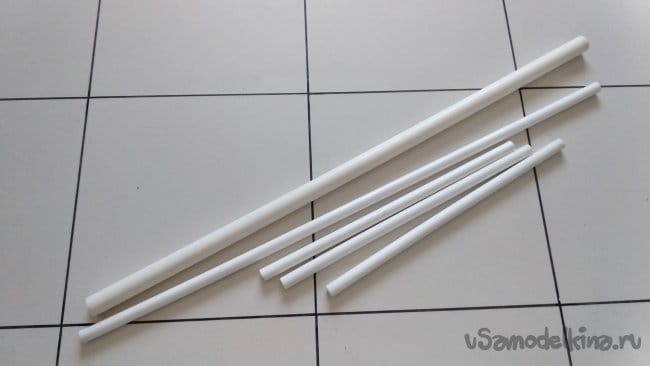

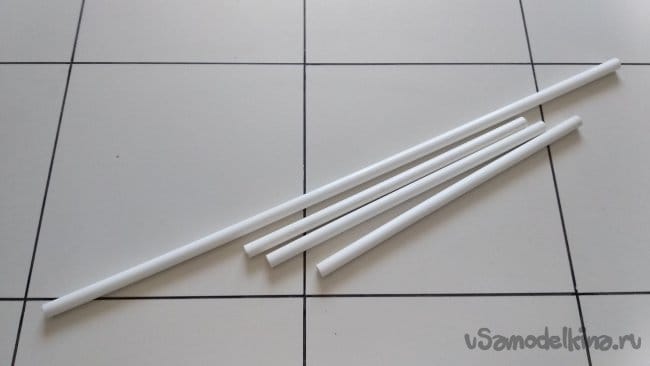

Изготовление стойки следует начинать с нарезки заготовок из трубы ПП 20 - одной, длиной равной 1 м., для изготовления центральной телескопической штанги, и трёх, по 500 мм., для «ног» будущей стойки.

Плюс уже приготовленная труба ПП 32 для центральной телескопической штанги.

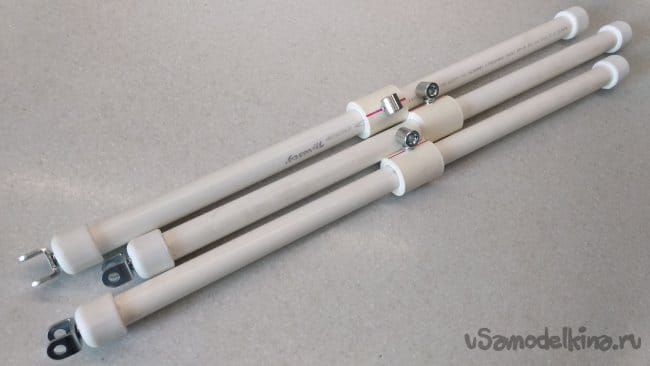

Далее можно приступить к изготовлению «ног» будущей стойки

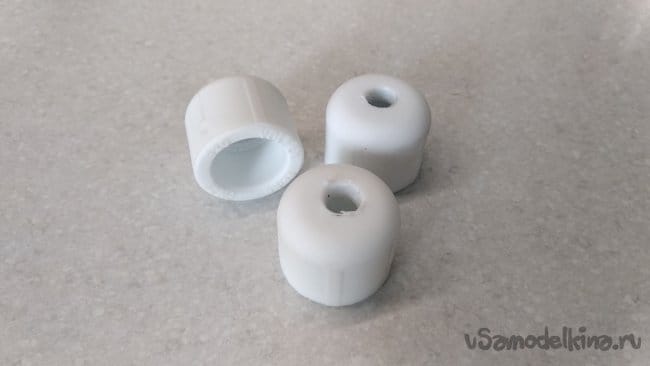

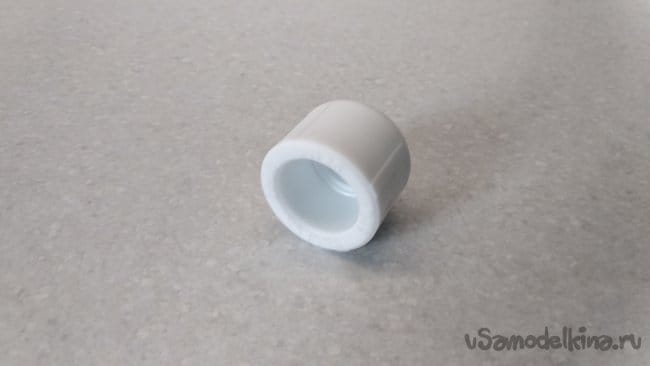

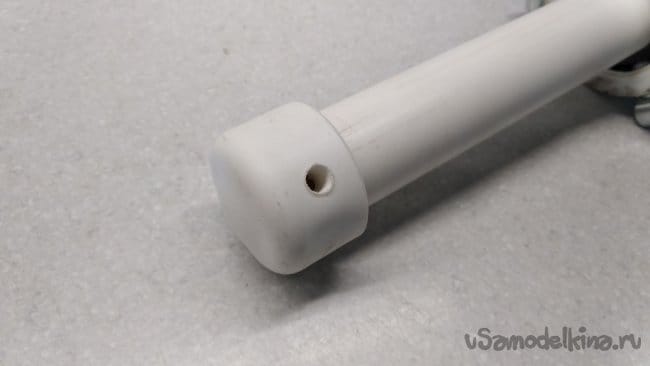

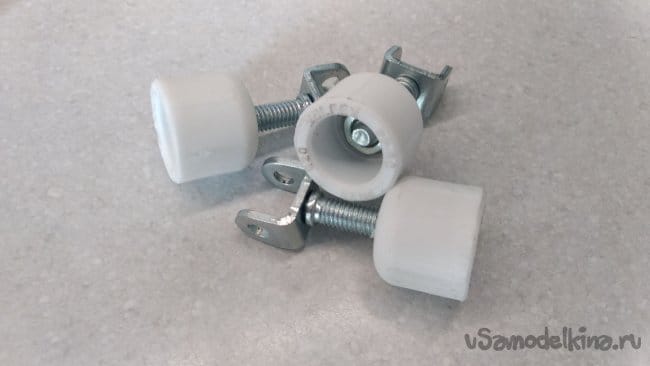

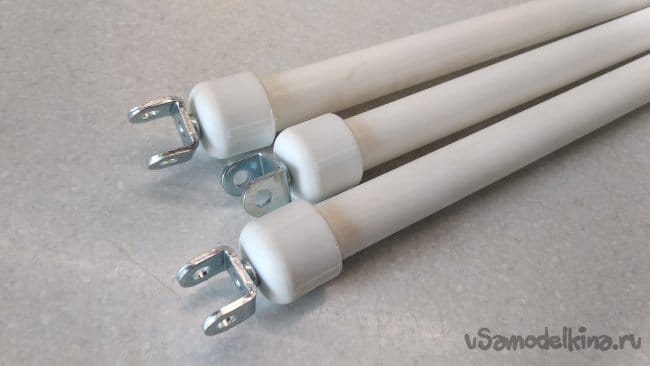

В торце трёх полипропиленовых заглушек ПП 20, по центру, разметить и сделать отверстия Ø 8 мм., и с помощью резьбовых «вилочных» частей ввёртных петлей, вложить гайки М8.

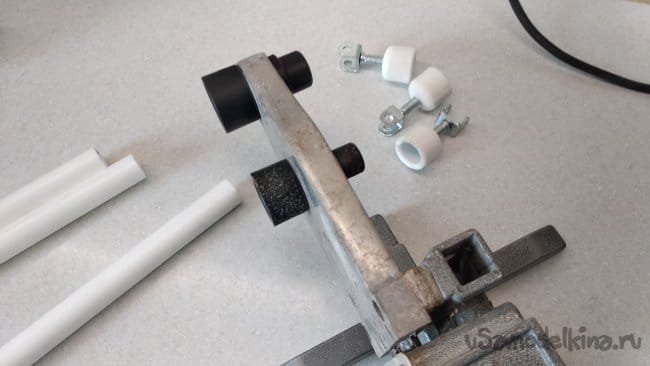

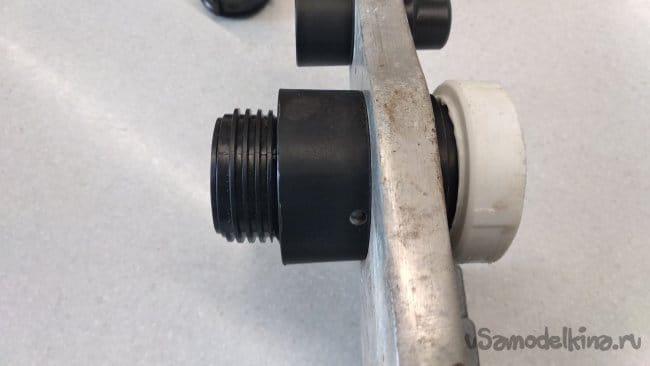

При помощи сварочного аппарата установить их на одном из торцов полипропиленовых труб ПП 20, приготовленных для изготовления «ног» штатива.
Внимание! При сваривании резьбовые «вилочные» части ввёртной петли используются как направляющие и сваривать нужно так, чтобы гайка М8 была зажата (вварена) между торцом трубы и внутренней части заглушки.

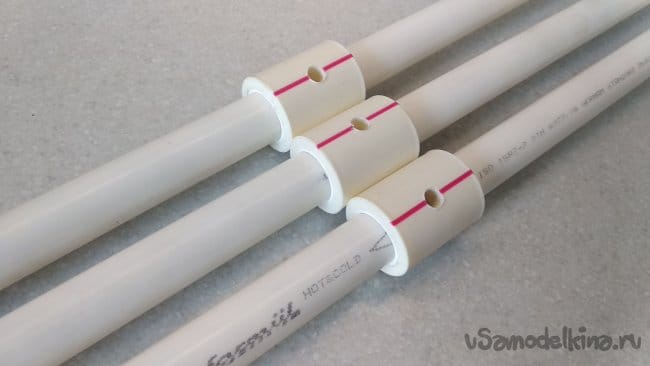

Установить обрезки труб ПП 32 на трубах ПП 20, в средней их части.

Посередине разметить и просверлить несквозные (не на весь диаметр трубы) отверстия Ø 6,7 мм.. а затем нарезать резьбу М8 в приготовленных отверстиях.
Внимание! В дальнейшем во всех резьбовых отверстиях для более плотного ввинчивания резьбовой части ввёртной петли, резьбу следует нарезать неполную, лишь её начало.

Сверлить отверстия в цилиндрических деталях очень удобно на простейшем приспособе, изготовление которого можно найти на моей профильной страничке на сайте «У Самоделкина», а так же посмотреть видео на моём канале «Идеи в дом» в видеохостинге «YouTube».

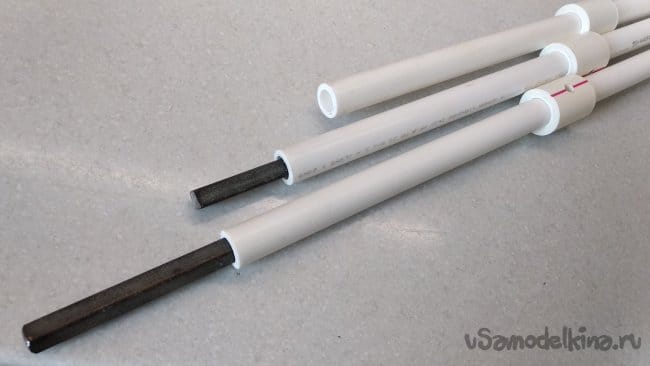

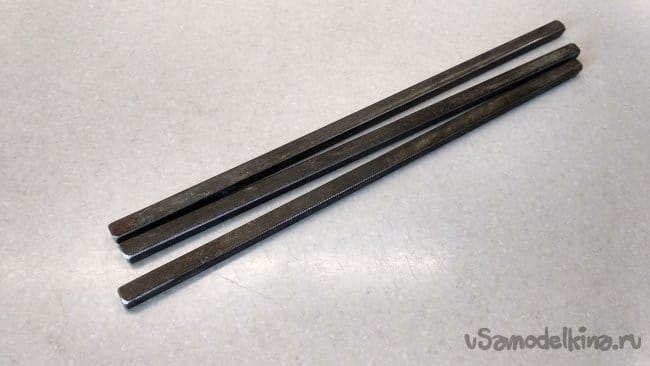

Во внутрь этих труб вложить приготовленные стальные квадраты.
В данной конструкции они просто необходимы, чтобы готовая конструкция была более жёсткой и устойчивой.

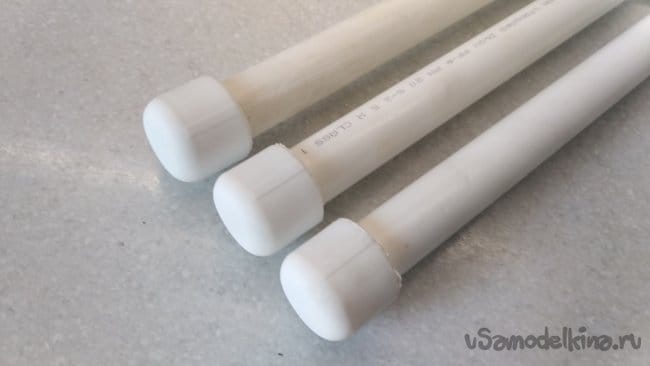

При помощи сварочного аппарата, установить заглушки ПП 20.

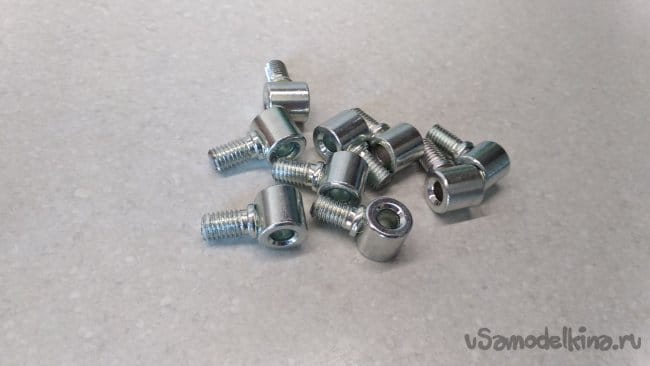

«Втулочную» часть всех девяти резьбовых петель укоротить.

Для удобства резки по одинаковому размеру, можно предварительно накрутить две сквозных гайки М8.

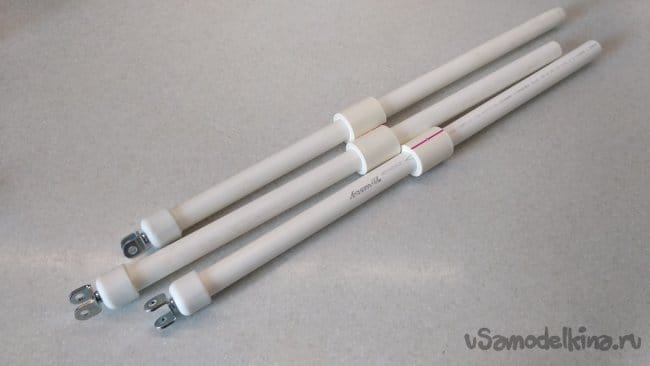

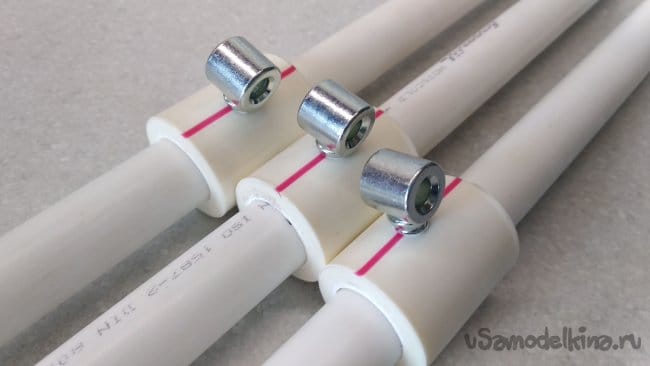

Ввинтить до упора три из них в приготовленные «полурезьбовые» отверстия в средних частях труб для «ног».

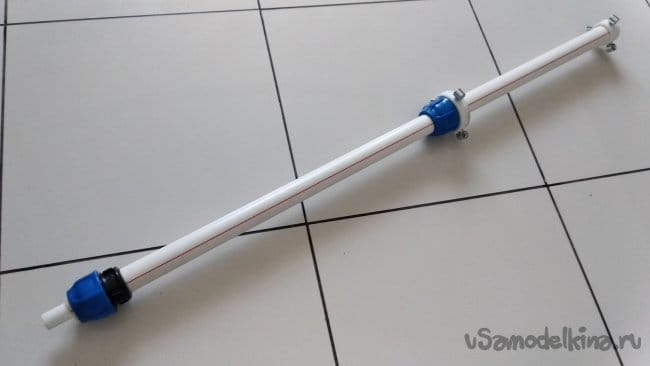

Далее можно приступить к изготовлению центральной телескопической штанги

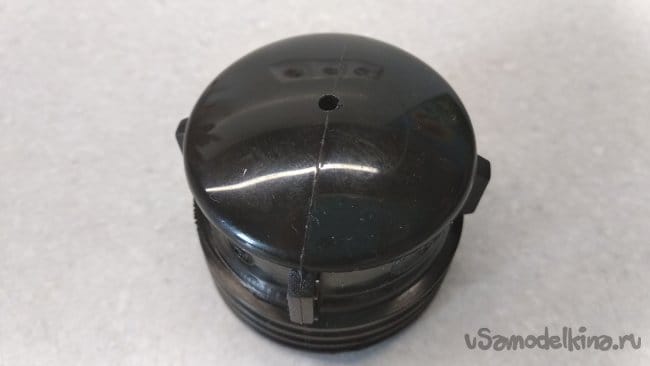

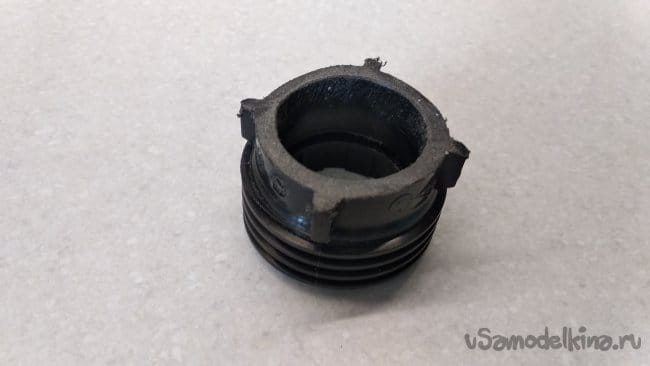

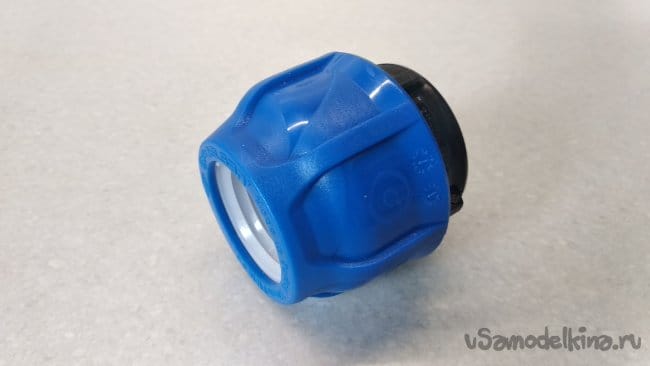

В центре одной из заглушек ПНД 32, разметить и при помощи перового сверла сделать отверстие Ø 32 мм., которая затем будет использована для изготовления резьбового (цангового) фиксатора центральной телескопической штанги.

На конечном этапе изготовления отверстия, рассверливать перовым сверлом следует с внутренней стороны заглушки.

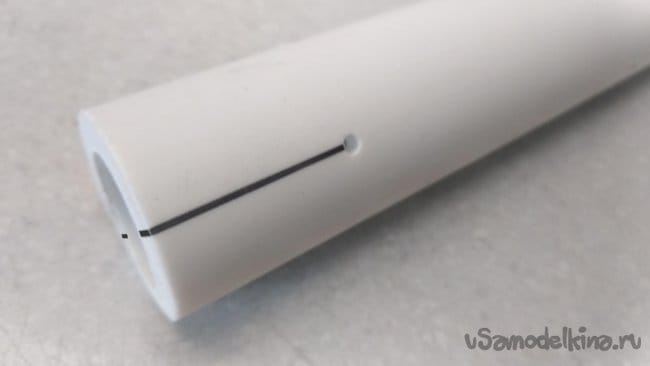

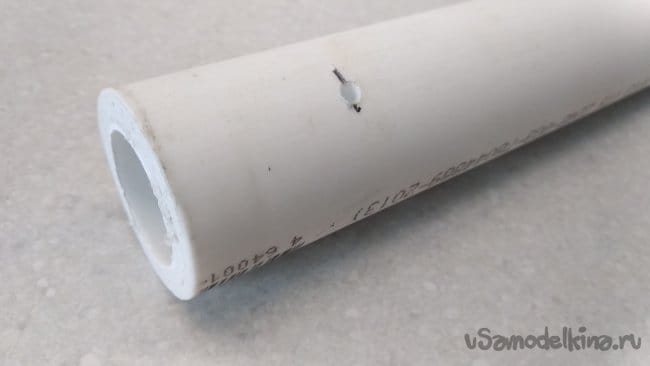

С одной стороны полипропиленовой трубы (ПП 32), на расстоянии 30 мм. от её края, разметить и просверлить сквозное отверстие (на весь диаметр трубы) Ø 3 мм.

Предварительно разметив, сделать пропил на глубину, до просверленного отверстия.

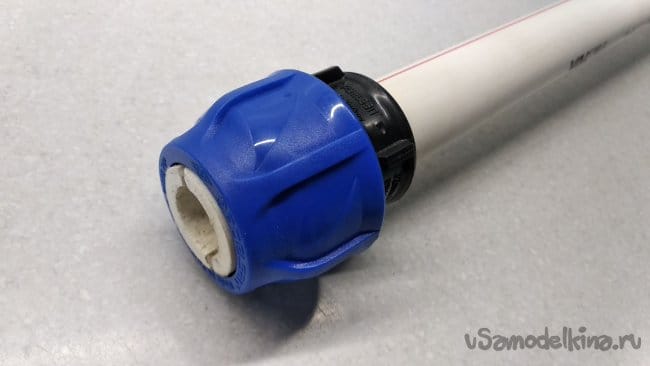

На край трубы, со стороны пропилов установить цанговый фиксатор, ранее изготовленный из заглушки ПНД 32.

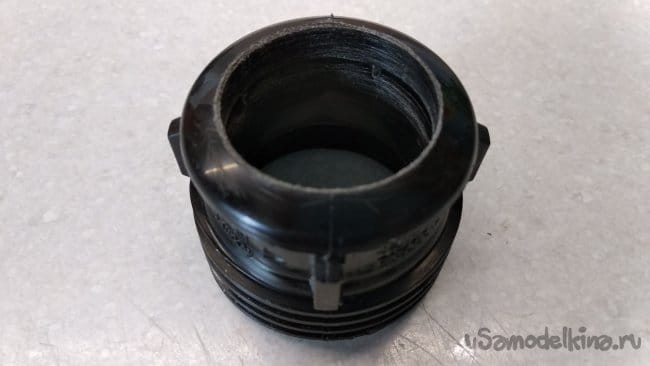

Торец второй заглушки ПНД 32 полностью срезать, убрать резиновое кольцо, а внутренний диаметр белого конического кольца слегка загладить шкуркой средней зернистости.
Всё это необходимо сделать для того чтобы готовая деталь могла легко скользить по центральной штанге.

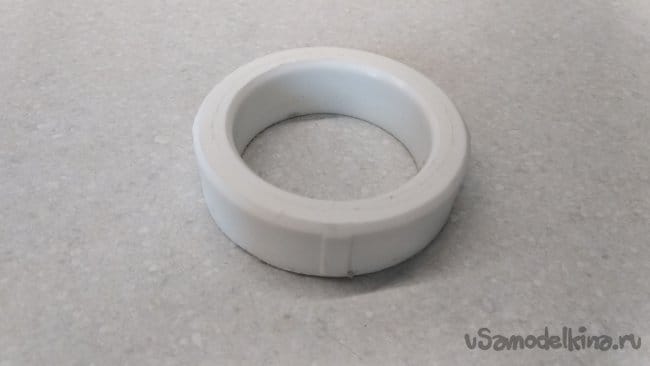

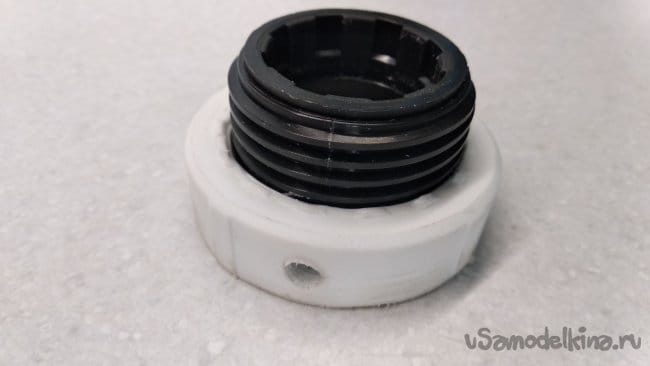

С края муфты ПП 50 отрезать кольцо шириной 18 мм.

При помощи сварочного аппарата, установить кольцо на край детали изготовленной из заглушки ПНД 32.

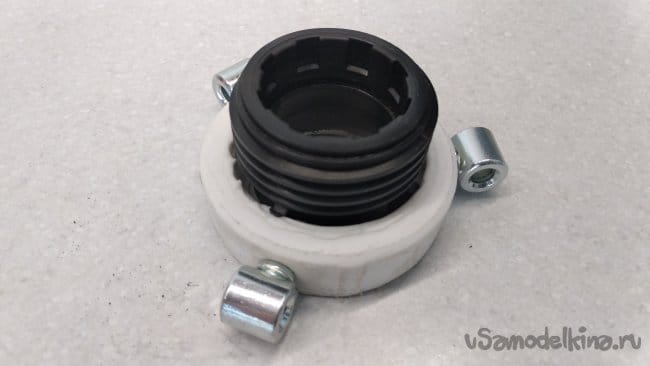

В кольце просверлить три отверстия Ø 6,7 мм., на равном расстоянии друг от друга, нарезать резьбу М8 и ввинтить три, ранее приготовленные, «втулочные» части петель.

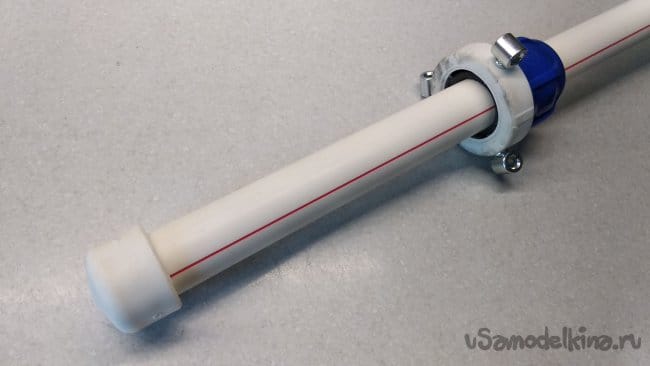

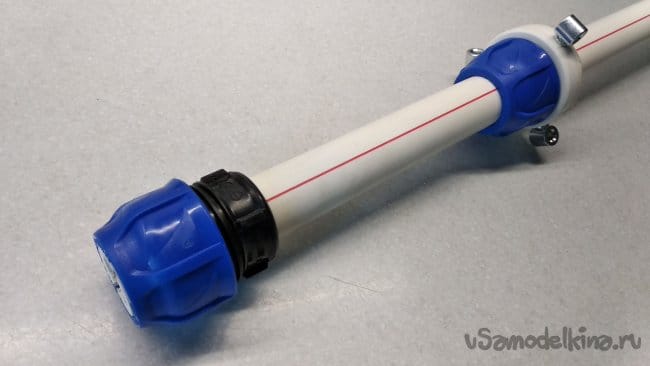

Установить изготовленную деталь на трубу.

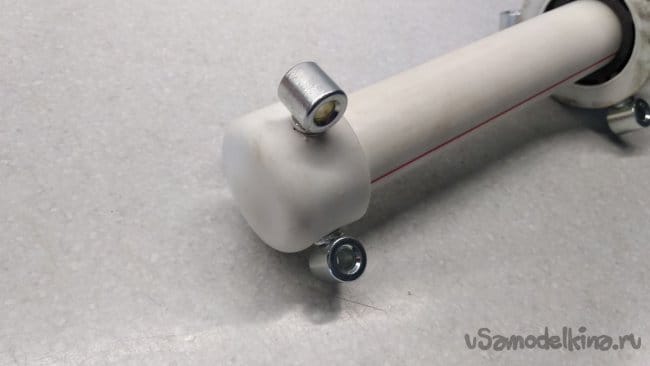

При помощи сварочного аппарата на противоположном от цангового зажима торце трубы установить заглушку ПП 32.

В заглушке разметить и просверлить три отверстия Ø 6,7 мм., на равном расстоянии друг от друга, нарезать резьбу М8 и ввинтить оставшиеся три «втулочные» части петель.

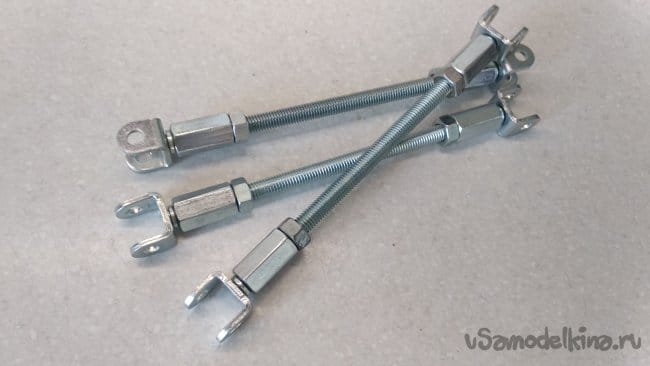

Далее можно приступить к изготовлению распорок

Изготовление распорок идентично изготовлению распорок, описанных в опубликованной ранее статье «Телескопический штатив своими руками», которую можно найти на сайте «У Самоделкина».

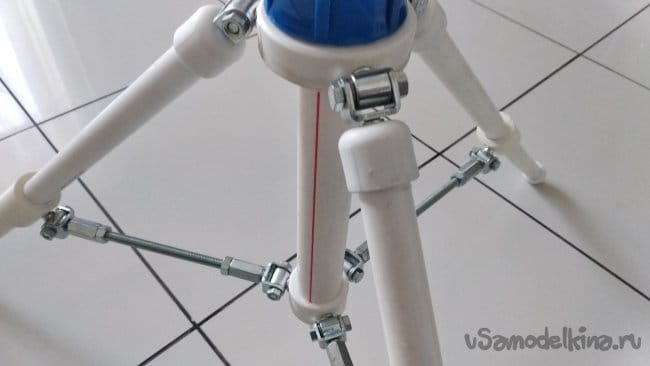

Собрать все изготовленные детали вместе, скрепляя их между собой набором из метизов М6, устанавливая в зазор между вилкой и втулкой ввёртной петли, шайбу М6.

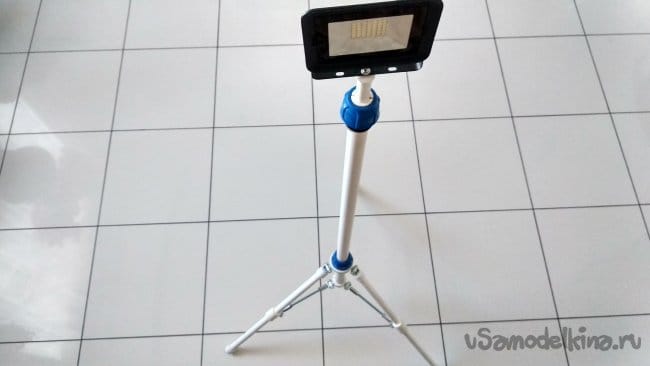

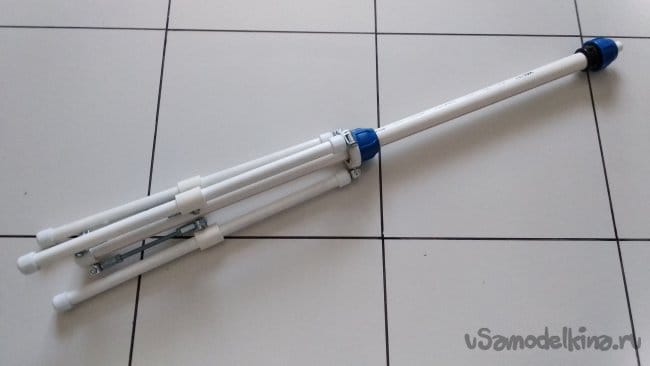

Телескопическая стойка для осветительного оборудования из полипропиленовых труб готова.

P.S.

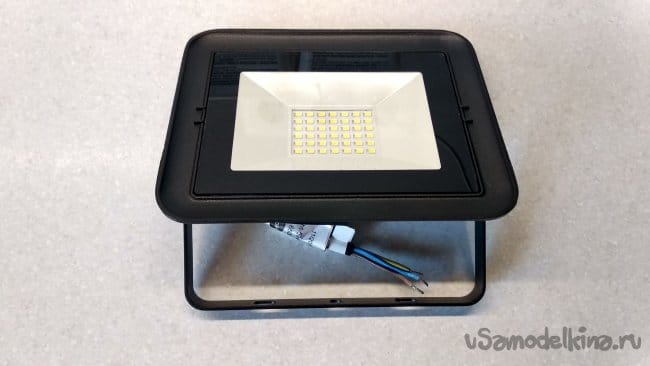

В верхней части штатива я установил светодиодный прожектор, но можно, в зависимости от крепления, установить несколько прожекторов, с возможностью разной направленности освещения.

На этом всё.
Удачи!

Буду рад если данная самоделка была Вам полезна.
