Сегодня, своими руками – телескопический штатив из полипропиленовых труб.

На изготовление этого штатива меня подвигла публикация статьи на сайте «У Самоделкина» «Штатив для телефона из полипропиленовых труб».

Идея в статье была хорошая, но исполнение не совсем меня устроило, поэтому решил изготовить более совершенный вариант такого изделия, а именно телескопический его вариант, который идеально подходит для полевых условий.



Материал и комплектующие для изготовления штатива:


Внимание! Трубы, при кажущейся стандартизации разные, поэтому выбирая, следует проверить их на совместимость (внутренний и наружный диаметры должны быть как можно ближе, но при этом свободно входить друг в друга).

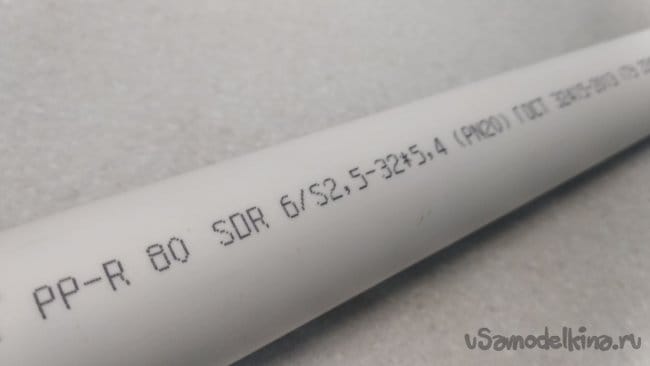

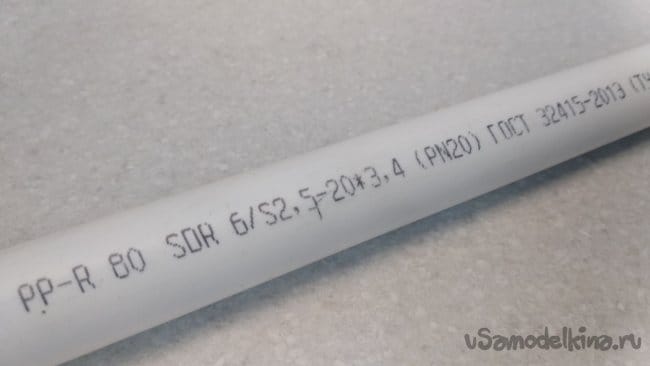

Труба 32 «горячая» (полипропилен PN20) - 2 м.


Труба 20 «горячая» (полипропилен PN20) - 2 м.

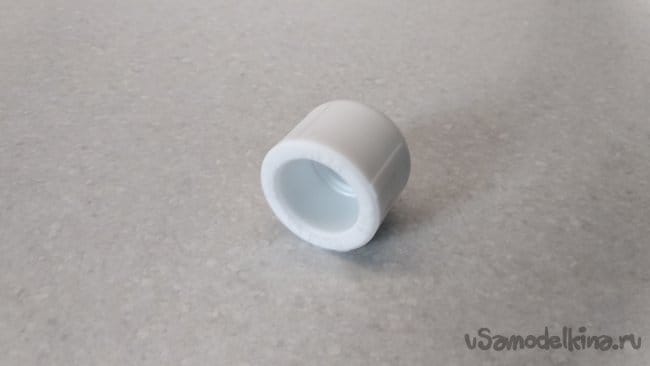

Заглушка 32 (полипропилен) - 3 шт.

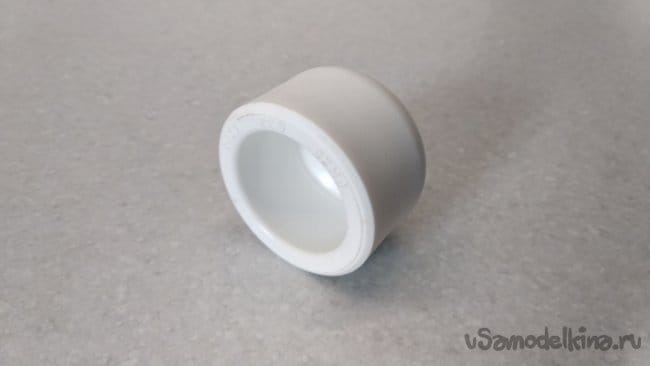

Заглушка 20 (полипропилен) - 3 шт.

Муфта 50 (полипропилен) - 1 шт.

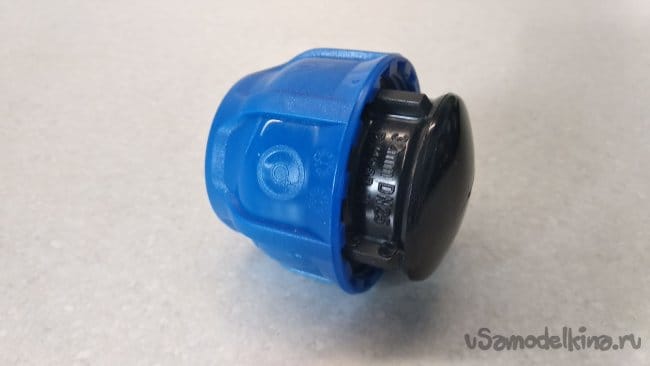

Заглушка 32 (ПНД) - 5 шт.

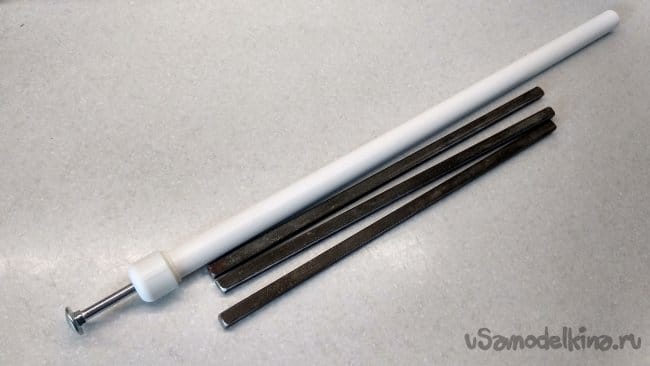

Квадрат 10 мм. (сталь) - 1 метр.

Внимание! Желательно 1,5 м, и разделить на три части по 450 мм, но так как продают кратно 1, и я в целях экономии и уменьшения веса конструкции, взял 1,0 м, разделив в дальнейшем на три части, по 330 мм.

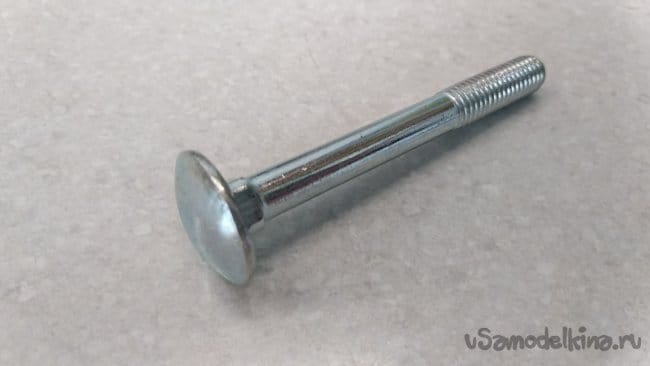

Винт мебельный М8 × 70 (60) мм. - 3 шт.

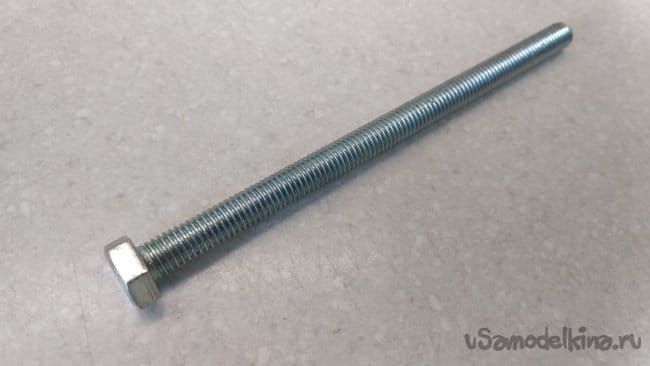

Болт М8 × 130 мм - 3 шт.

Петля ввёртная ПВВ1 - 9 шт.

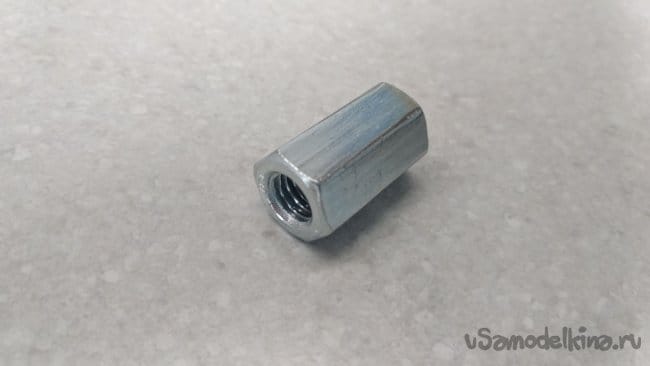

Гайка соединительная М8 - 6 шт.

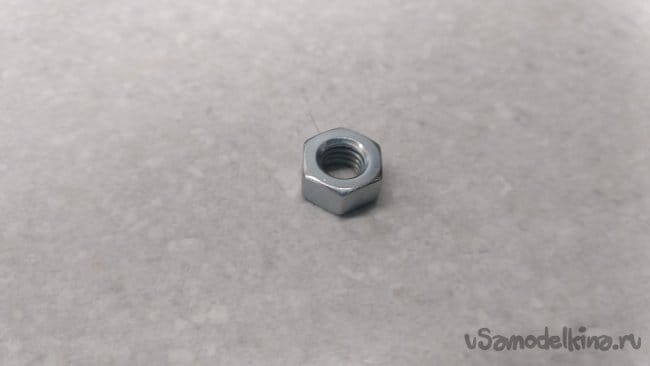

Гайка сквозная М8 - 15 шт.

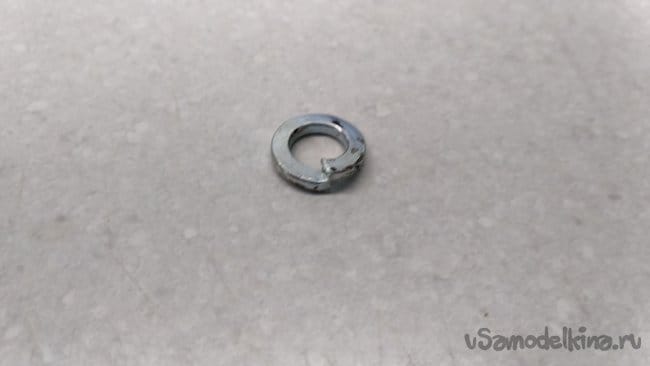

Шайба граверная М8 - 3 шт.

Комплект метизов (болт М6 × 25 мм. + гайка М6 + шайба М6) - 9 шт.

Изготовление:

Изготовление штатива следует начинать с заготовок из полипропиленовых труб.

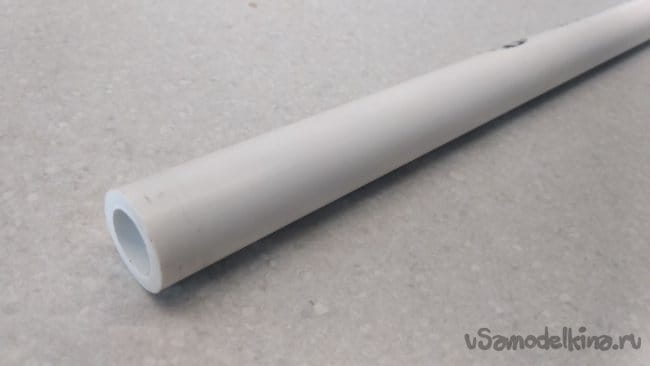

Из двухметровых труб ПП 32 и ПП 20 нарезать заготовки длиной равными 500 мм., три ПП 32 и три ПП 20 из которых, нужны будут для изготовления телескопических «ног» штатива, а оставшиеся две, по одной из ПП 32 и ПП 20 по 500 мм., для центральной телескопической штанги.

Далее можно приступить к изготовлению «ног» штатива

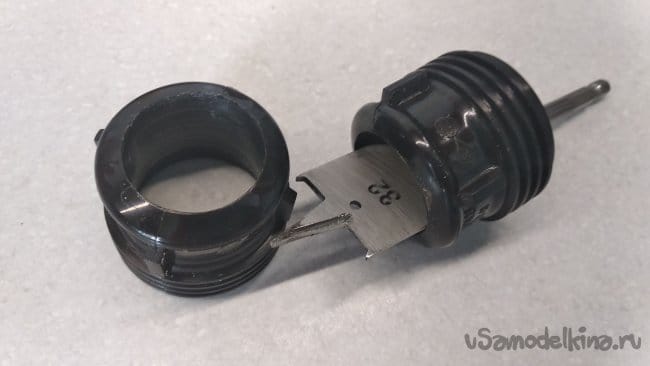

В торце четырёх заглушек ПНД 32, разметить, а затем при помощи перового сверла сделать отверстия Ø 32 мм, три из которых затем будут использованы для изготовления резьбовых цанговых фиксаторов ног штатива и одна для центральной телескопической штанги.

Для более точного расположения отверстия, на конечном этапе, рассверливать перовым сверлом следует с внутренней стороны заглушки.

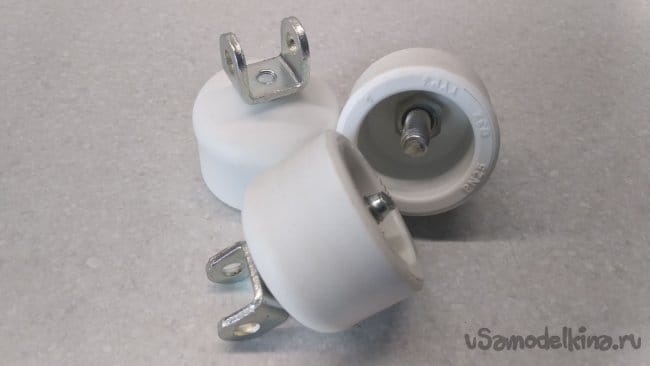

В торце полипропиленовых заглушек ПП 32, по центру, разметить и сделать отверстия Ø 8 мм и с помощью гаек и граверных шайб М8 закрепить «вилочные» части ввёртной петли.

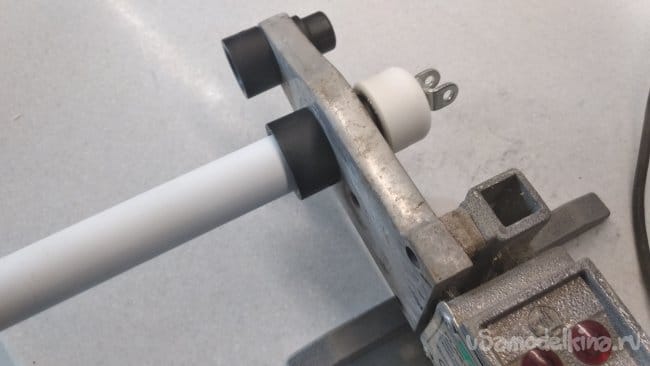

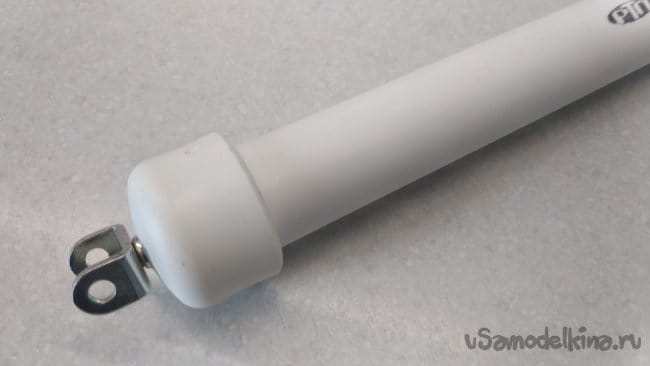

При помощи сварочного аппарата установить их на одном из торцов полипропиленовых труб ПП 32, приготовленных для изготовления «ног» штатива.

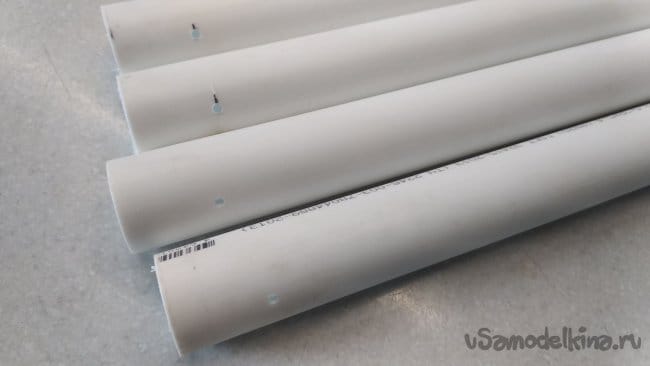

С противоположных сторон этих труб (ПП 32), а так же на одном краю трубы приготовленной для изготовления центральной телескопической штанги (ПП 32), разметить и просверлить сквозные отверстия (на весь диаметр трубы) Ø 3 ÷ 4 мм на расстоянии 30 мм от края.


Сверлить отверстия в цилиндрических деталях очень удобно на простейшем приспособе, изготовление которого можно найти на моей профильной страничке на сайте «У Самоделкина», а так же посмотреть видео на моём канале «Идеи в дом» в видеохостинге «YouTube».

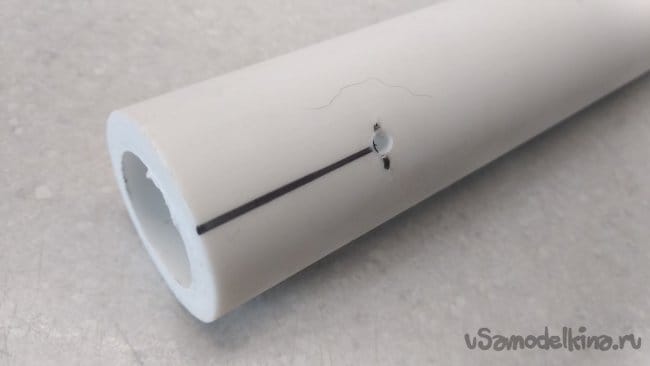

На глубину, до просверленных отверстий, с противоположных сторон труб, разметить и сделать по два пропила.

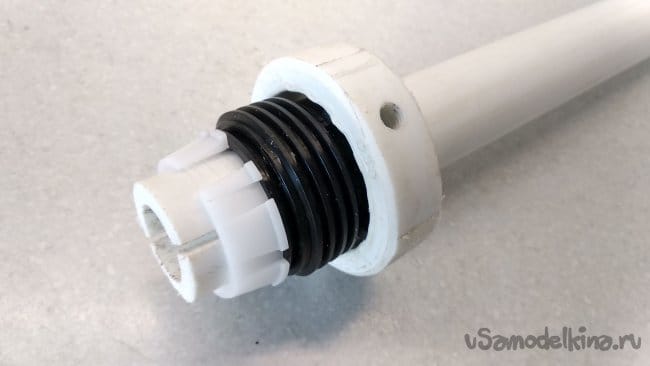

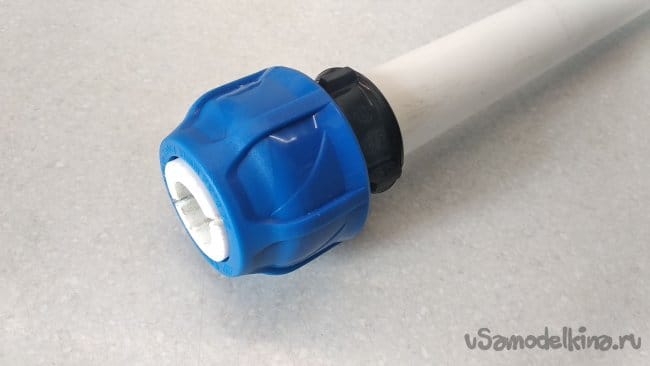

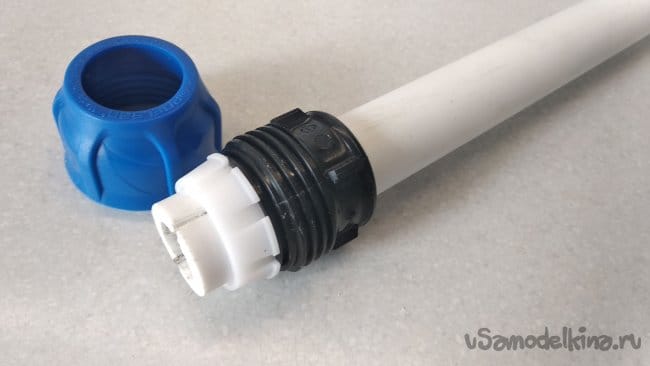

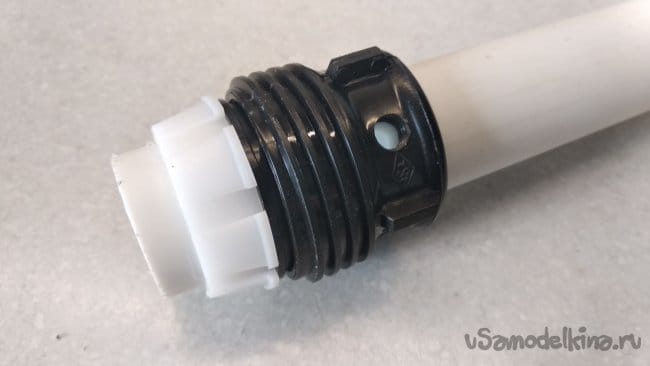

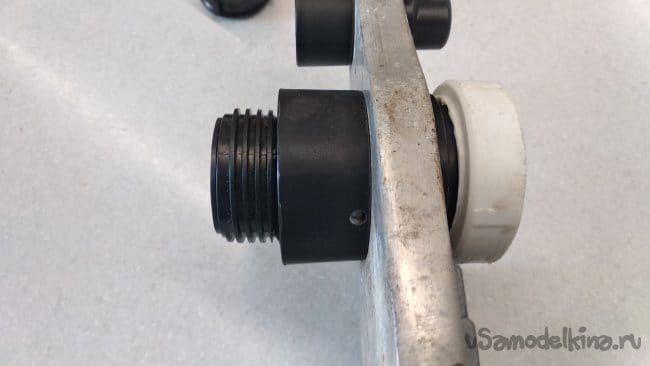

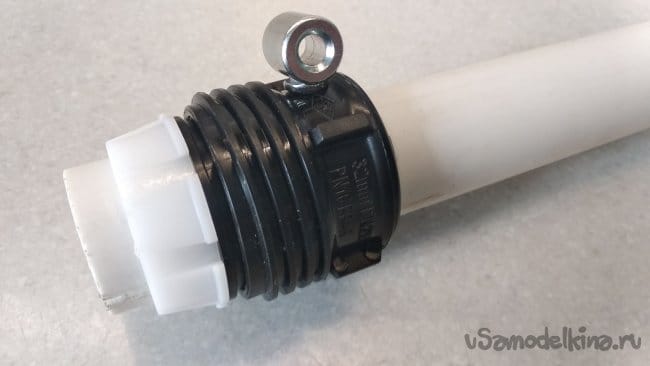

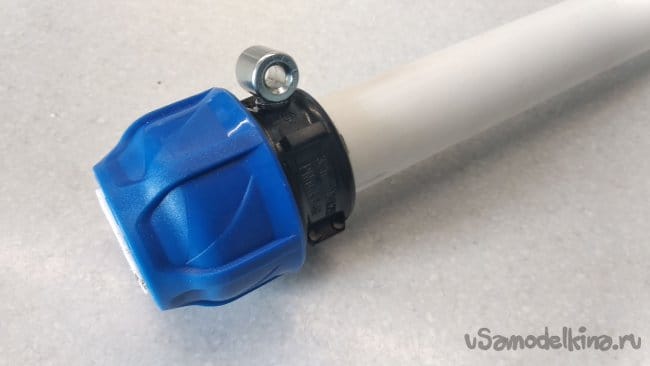

На края труб для «ног» штатива, со стороны пропилов установить цанговые фиксаторы, ранее изготовленные из заглушек ПНД 32


Далее, в месте, показанном на фото, просверлить отверстия, по одному на каждую «ногу», Ø 6,7 мм, и нарезать резьбу М8.

Внимание! Для более плотного ввинчивания резьбовой части ввёртной петли, все резьбы следует нарезать неполные, лишь их начала.

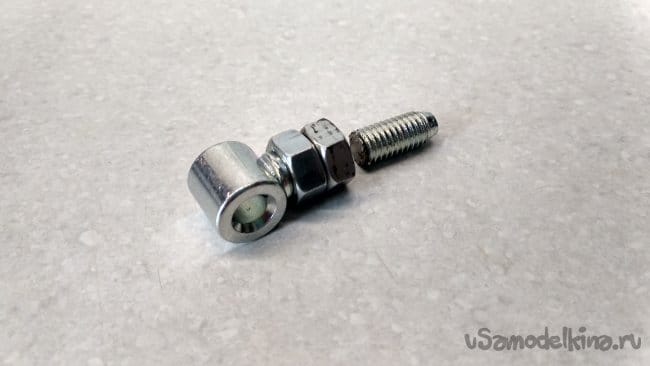

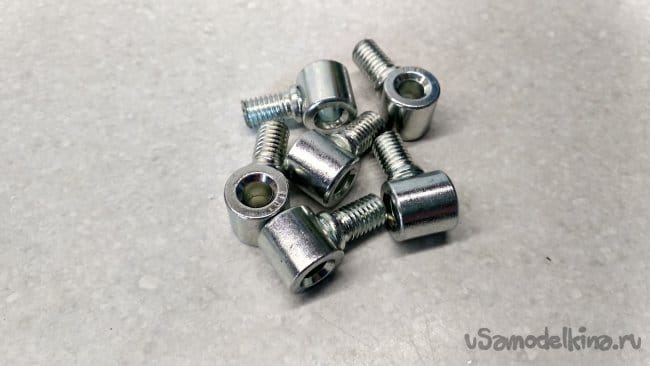

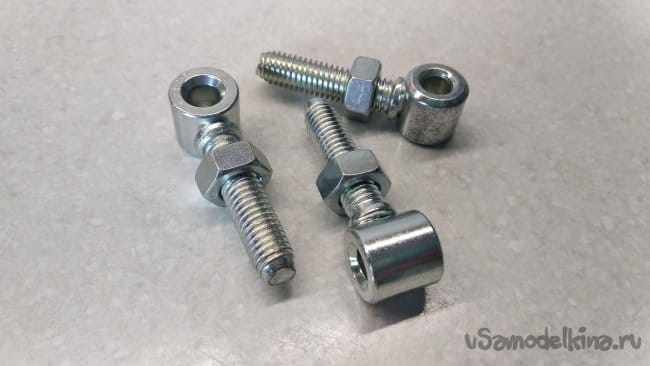

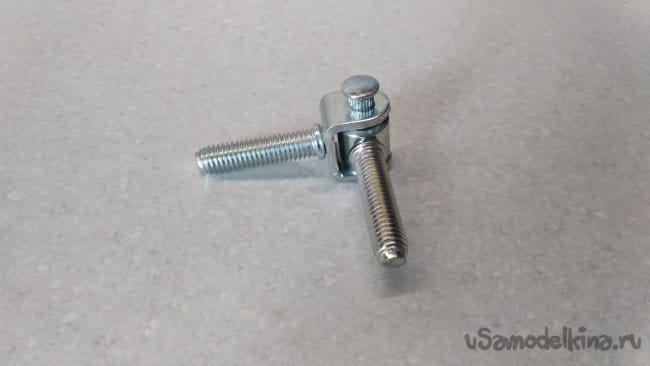

Далее «втулочную» часть шести резьбовых петель, обрезать до длины резьбовой части равной 12 мм.

Для удобства резки по нужному размеру, можно предварительно накрутить две сквозных гайки.


С усилием ввинтить три из них в приготовленные «полурезьбовые» отверстия в цангах.

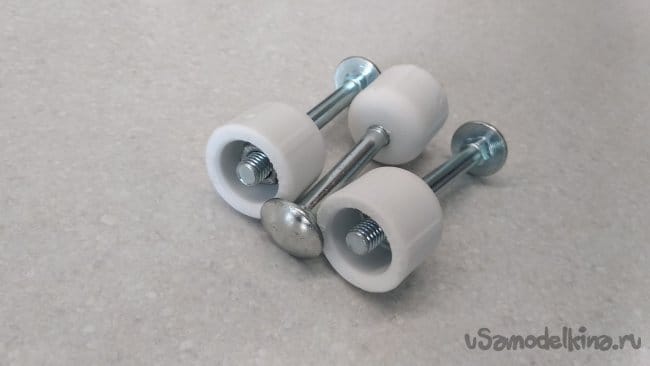

В торце полипропиленовых заглушек ПП 20, по центру, разметить и сделать отверстие Ø 8 мм и с помощью мебельных винтов М8 × 70 мм вложить гайки М8.

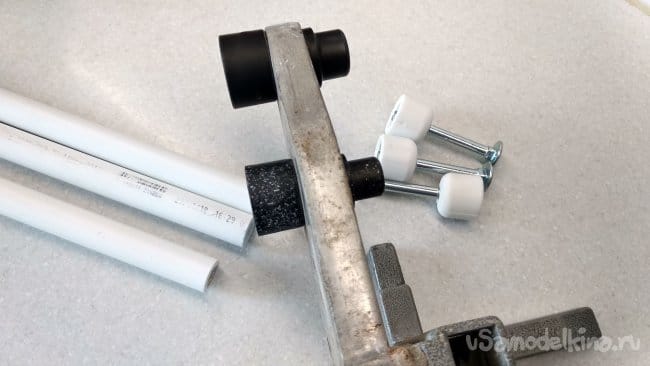

При помощи сварочного аппарата установить их на одном из торцов полипропиленовых труб ПП 20, приготовленных для изготовления «ног» штатива.

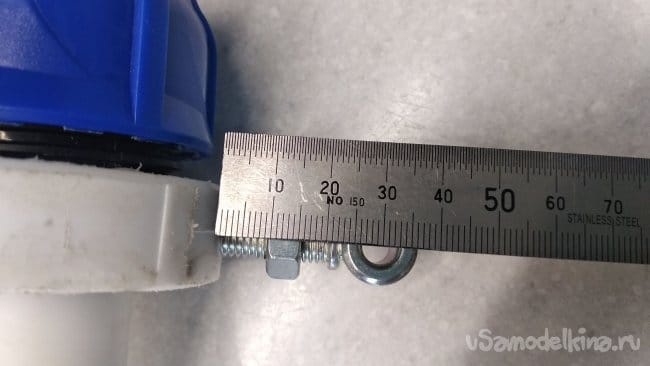

Внимание! Мебельный винт М8 × 70 мм при сваривании используется как направляющая, а сваривать нужно так, чтобы гайка М8 была зажата между торцом трубы и внутренней части заглушки.

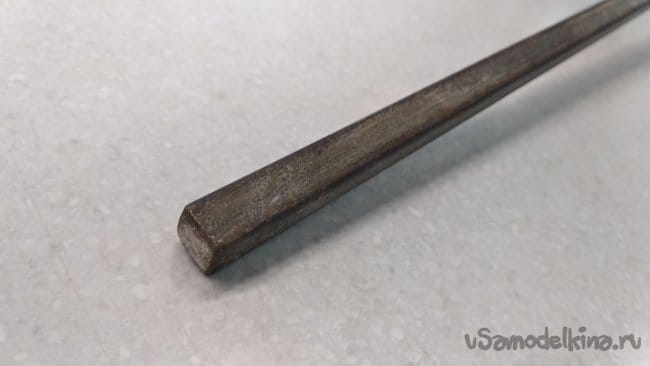

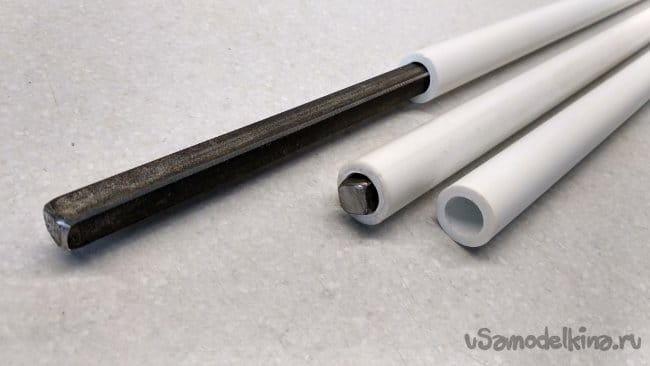

Во внутрь, с противоположных сторон этих труб, предварительно немного сточив грани (если будет нужно), вложить нарезанные по 330 мм стальные квадраты 10 мм.

Получается немного тяжелее, но в конечном итоге вся конструкция будет более жёсткой и устойчивой.

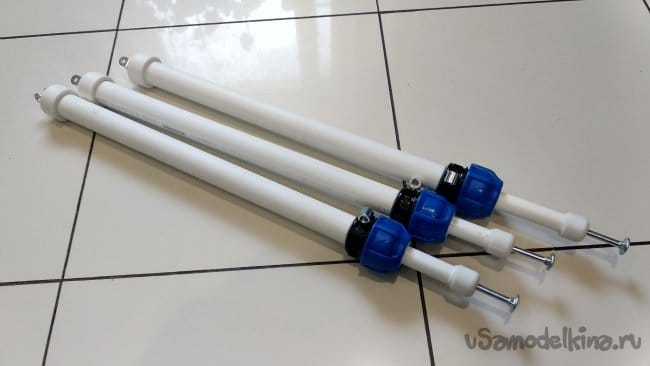

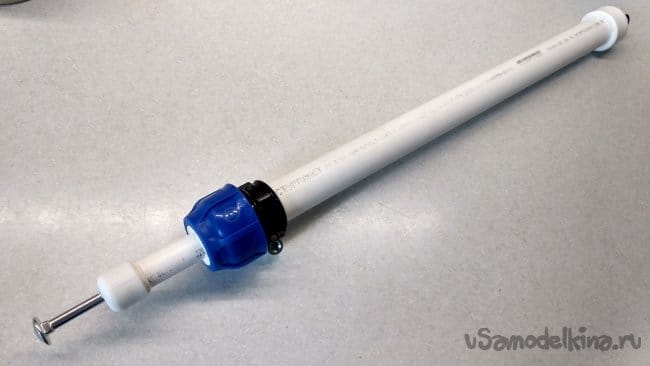

До упора вывернуть мебельные винты и вставить приготовленные трубы ПП20 в трубы ПП32 с установленными цангами.

При желании, для большей устойчивости при применении штатива в полевых условиях, можно срезать полукруглые головки мебельных винтов.

Далее можно приступить к изготовлению центральной телескопической штанги.

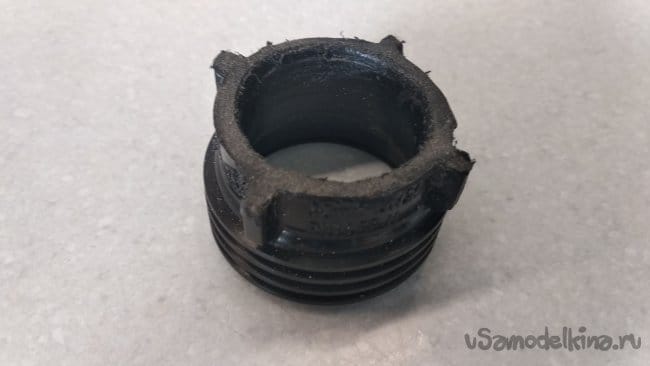

Торец пятой заглушки ПНД 32 полностью срезать, резиновое кольцо убрать, а внутренний диаметр конического кольца слегка загладить шкуркой средней зернистости.

Всё это нужно чтобы готовая деталь свободно могла скользить по центральной телескопической штанге.

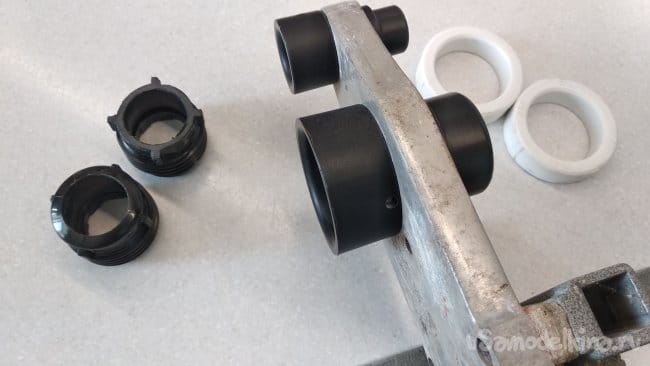

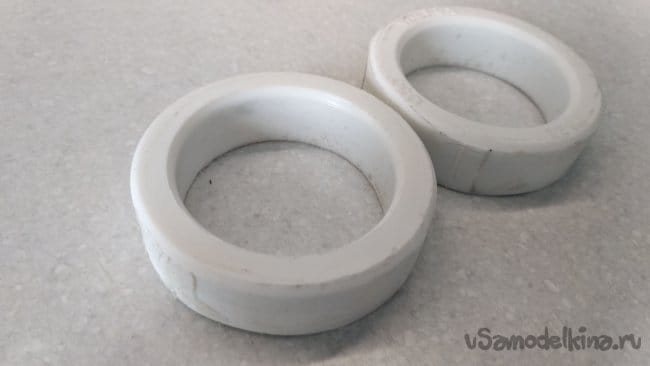

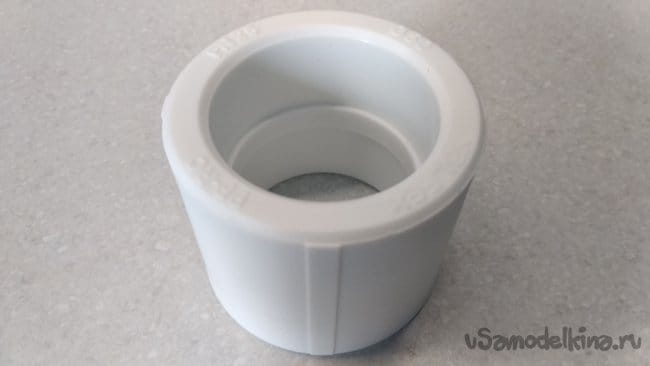

С краёв муфты 50 (полипропилен) отрезать два кольца шириной 18 мм

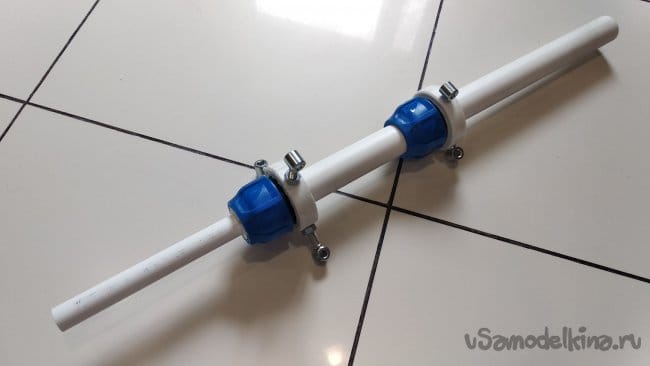

Кольца, при помощи сварочного аппарата, установить на краях двух деталей, изготовленных из заглушек ПНД 32, учитывая расположение их гаек (синих) в рабочем положении (на трубе).


Деталь, с просверленным перовым сверлом отверстием, закрепить на краю, со стороны прорезей, будущей центральной телескопической штанги (ПП 32), а затем в приваренном кольце, разметив, просверлить три отверстия 6,7 мм, на равном расстоянии друг от друга. и нарезать резьбу М8.

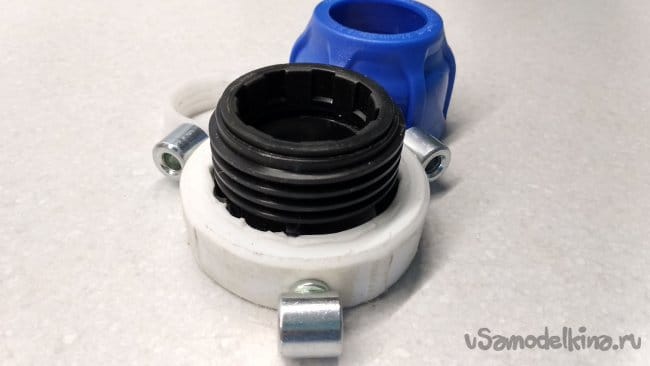

В кольце другой детали, заглушки ПНД 32, со срезанным торцом, разметив, просверлить три отверстия Ø 6,7 мм, на равном расстоянии друг от друга, нарезать резьбу М8 и ввинтить оставшиеся три, ранее приготовленные, «втулочные» части петель.

Важно! Для более плотного ввинчивания и хорошей фиксации резьбовой части петель, все резьбы М8 следует нарезать неполные, лишь их начала.

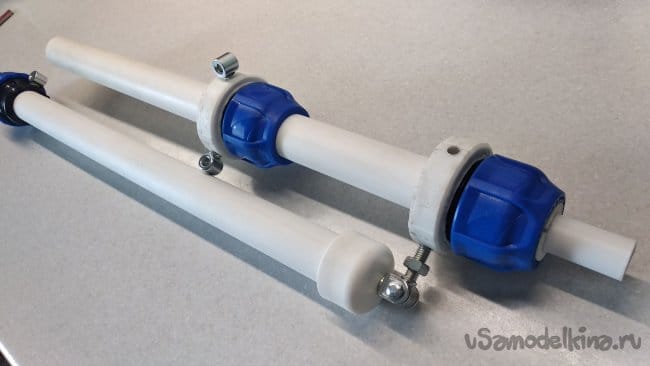

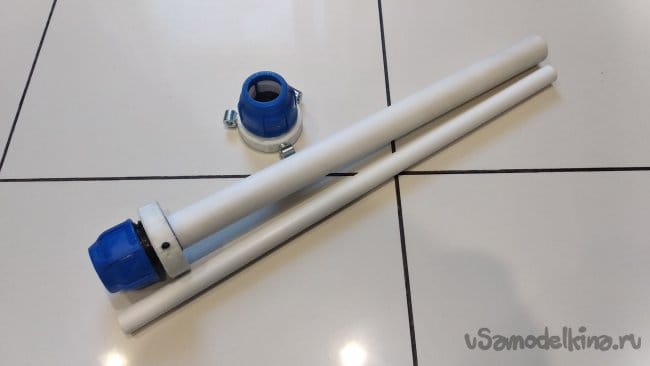

Собрать приготовленные детали вместе.

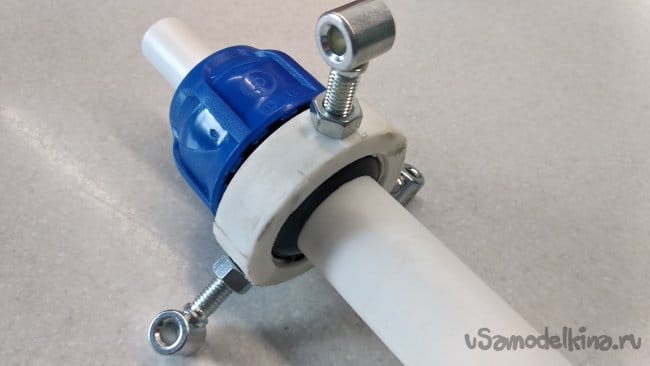

На три оставшиеся «втулочные» резьбовые части петель накрутить по одной контргайке, и ввернуть в кольцо цанги центральной телескопической штанги.

Вворачивать их следует на глубину, определяемой выступающими ответными резьбовыми частями петель подвижной части центральной штанги будущего штатива.

У меня этот размер составил 36 мм - размер от верхней части петли до плоскости кольца, куда она вкручивается.

Зафиксировать положение петель контргайками.

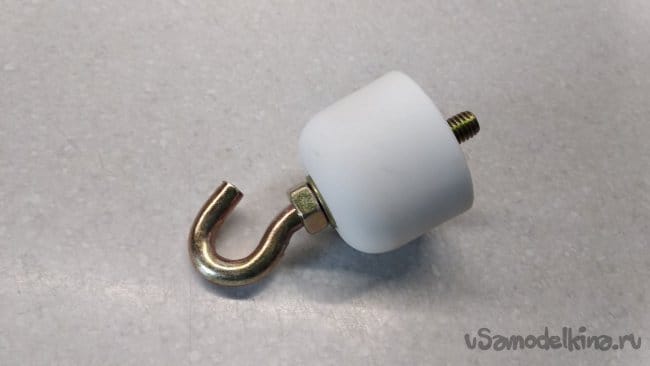

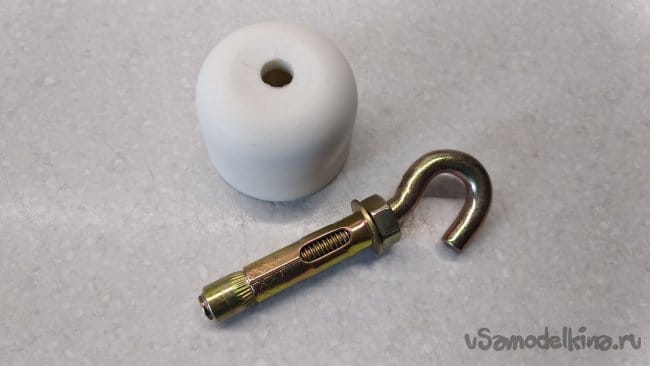

При желании, для большей устойчивости при применении штатива в полевых условиях, в нижней части трубы центральной штанги можно с помощью полипропиленовой заглушки ПП 32 и гайки М8, закрепить анкерный крюк с резьбой М8 для крепления груза.


Далее можно приступить к изготовлению распорок


Срезать головки болтов М8 × 130 мм

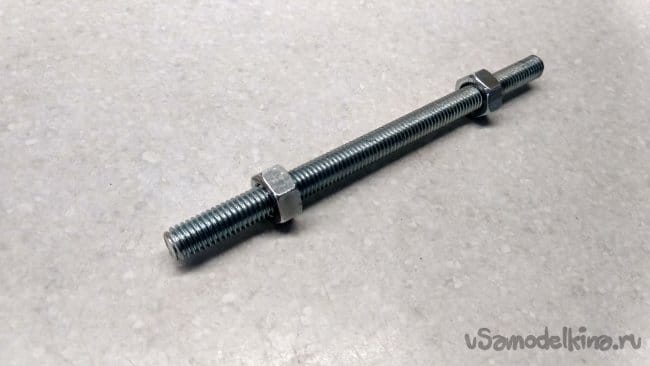

На каждую из сторон полученных шпилек накрутить по гайке М8.

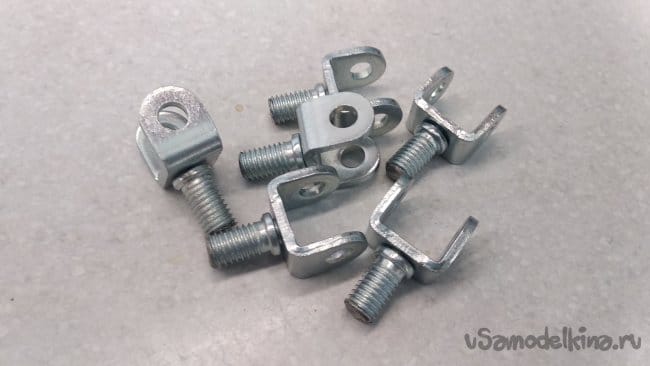

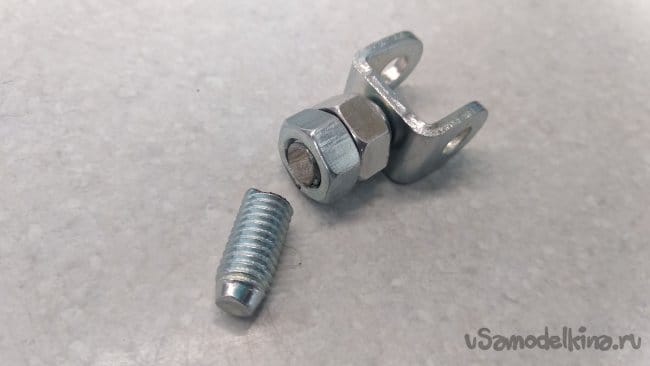

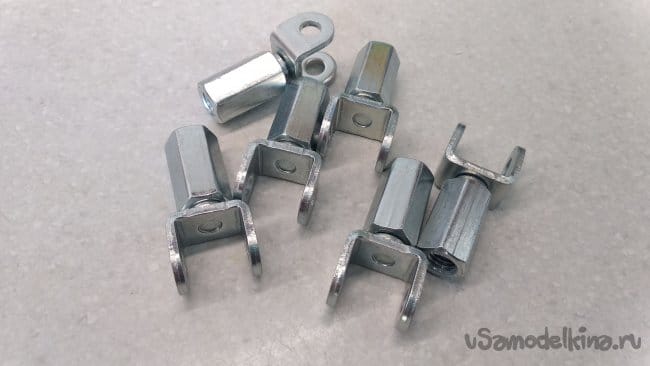

«Вилочные» резьбовые части оставшихся шести резьбовых петель, обрезать до длины резьбовой части равной 12 мм.

Для удобства резки по нужному размеру, можно предварительно накрутить две сквозных гайки.


На «вилочные» резьбовые части петель накрутить соединительные гайки.

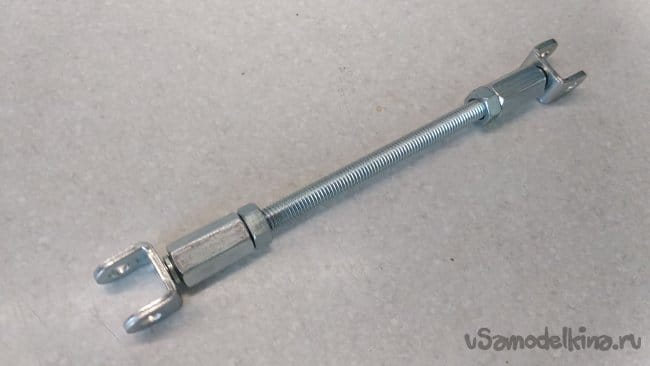

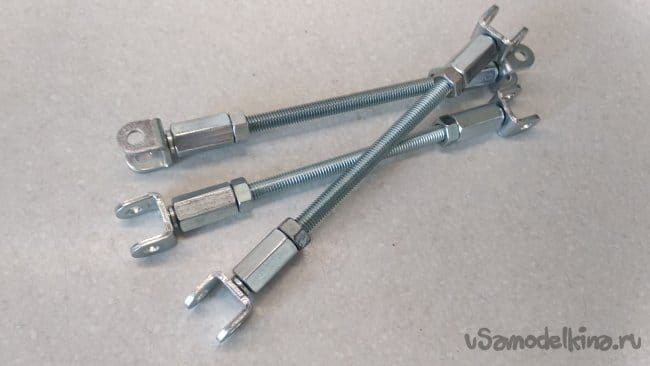

С обеих сторон резьбовых шпилек накрутить «вилочные» резьбовые части петель, выровнять в одной плоскости, зафиксировав контргайками.

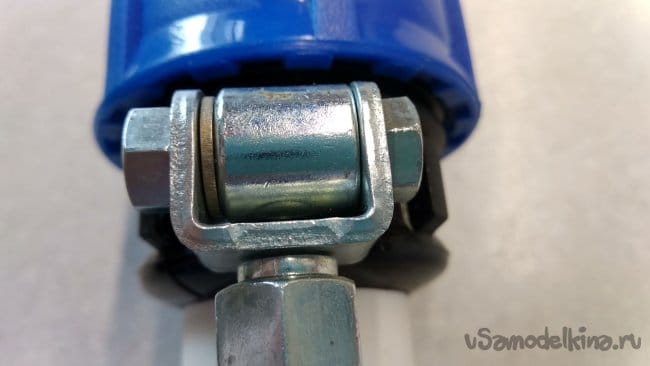

С помощью болтов и гаек М6 собрать все приготовленные детали в одно целое, устанавливая в каждый зазор между вилкой и втулкой шайбу М6.

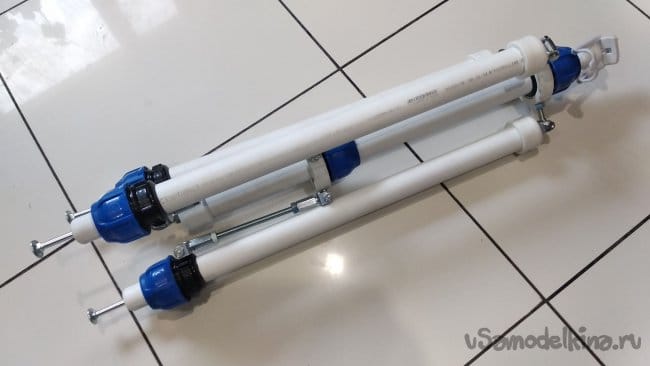

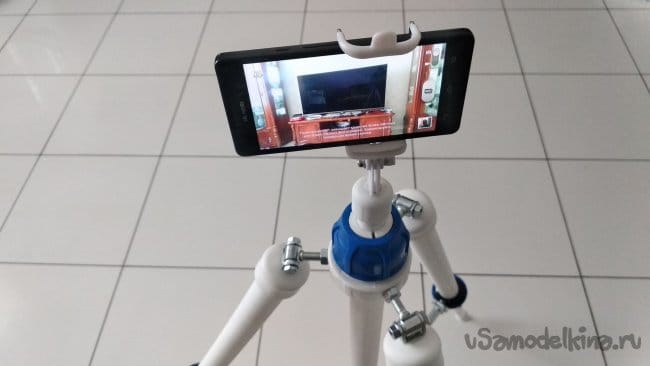

Телескопический фотоштатив из полипропиленовых труб своими руками готов.

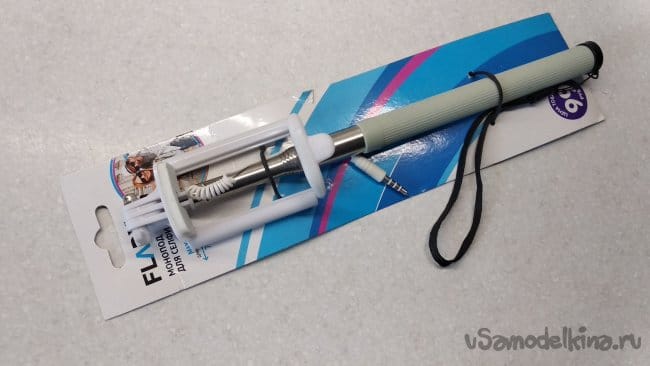

P.S. В верхней части штатива я установил держатель для телефона, взятый мной от недорогого (99 руб.) монопода для селфи из магазина «fix- price».

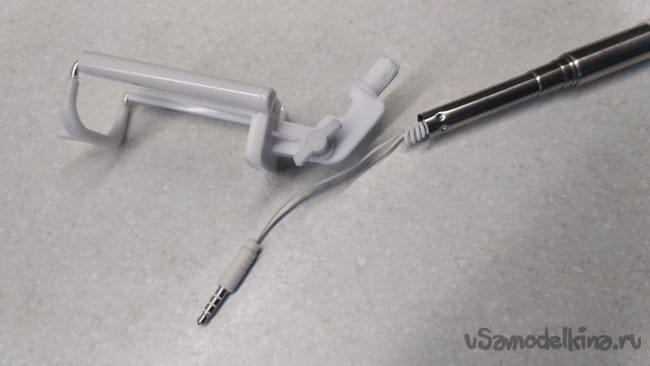

Аккуратно вытащил его, разогрев кончик телескопической трубки.

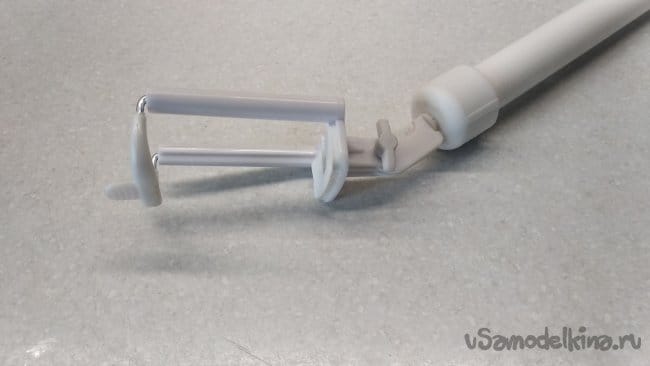

И вставил в отверстие, соответствующего диаметра, просверленное в приваренной заглушке ПП20.



На этом всё.
Надеюсь публикация была Вам полезна.
Удачи!
