Направляющая для лобзика – режем ровно под любым углом

Представляю пошаговую инструкцию по изготовлению своими руками приспособления для лобзика для выполнения ровного реза без уводи пилки. Даже с бюджетным электролобзиком направляющая позволяет выполнить идеально ровный рез под любым углом.

Для изготовления станины нам понадобится:
  • ДВП 400 х 700 мм (я использовал отрезок двери от советского шкафа);
  • Деревянные рейки 30 на 50 и 20 на 30 мм;
  • Шпильки М6;
  • Гайки барашковая М6
  • Ввертные гайки М6 (покупаются в магазине мебельной фурнитуры)


Изготавливаем станину для лобзика:

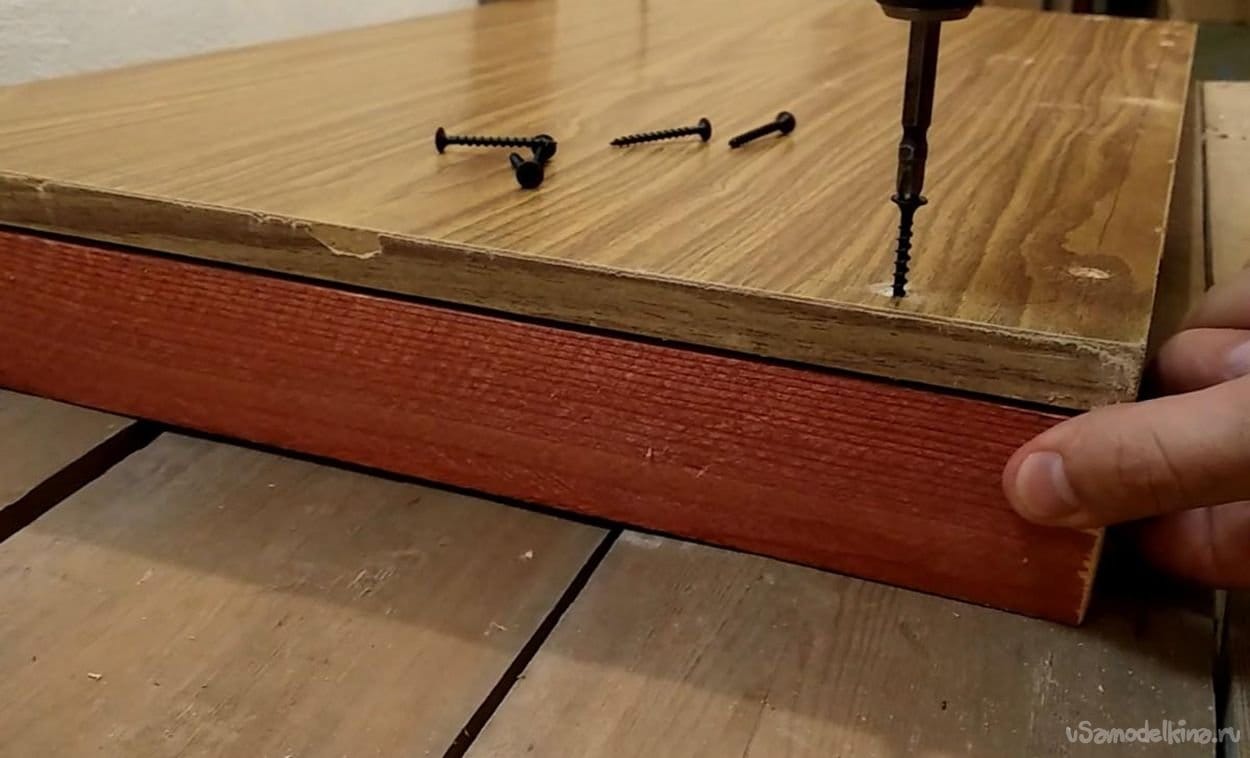

1. Закрепляем при помощи саморезов деревянные рейки 30х50 мм по периметру нашего основания. Предварительно необходимо выполнить отверстия под саморезы и потайные фаски, чтобы основание станины было ровным, без выступающих шляпок саморезов.

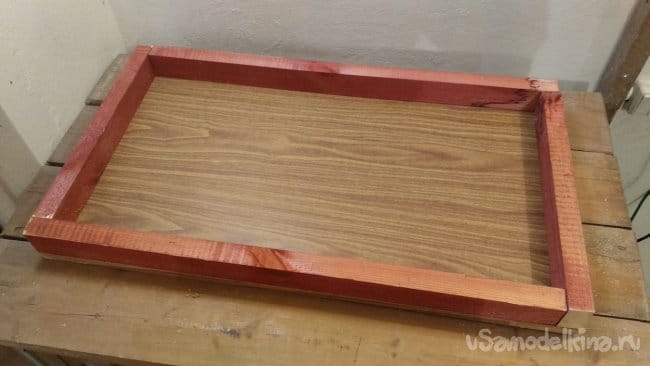

Вид основания сверху:

И снизу:

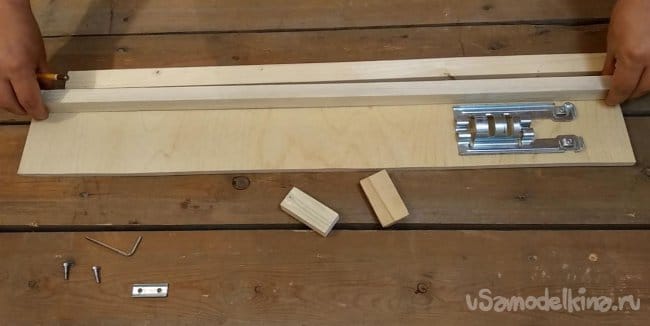

2. Следующим шагом изготавливаем направляющие для лобзика.
Для этого возьмем кусок фанеры длиной, равной длине станины.

Ширину придется предварительно посчитать по несложной формуле:
Ширина направляющей = ширина основания лобзика + 2 х (ширина рейки)
Наглядно, в какой размер вам отрезать заготовку вы можете увидеть на фото.

На данном этапе высокая точность не нужна – ошибиться на пару миллиметров в любую сторону не страшно.
3. Крепим одну из направляющих реек к фанере при помощи саморезов. Для исключения растрескивания рейки, предварительно выполняем отверстия под саморезы.

Примеряя основание лобзика, крепим вторую планку к фанере, после чего обязательно проверяем ход основания – он должен быть легким, без заеданий и люфтов.

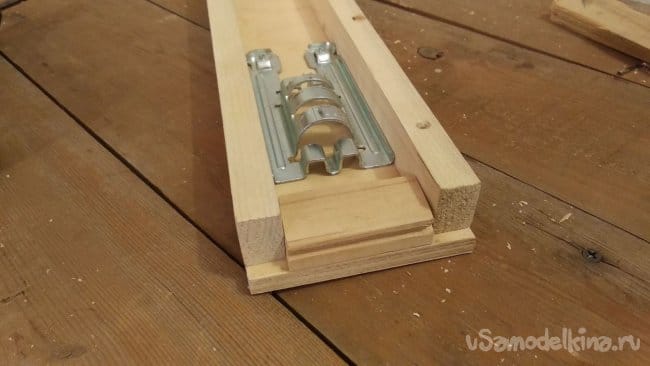

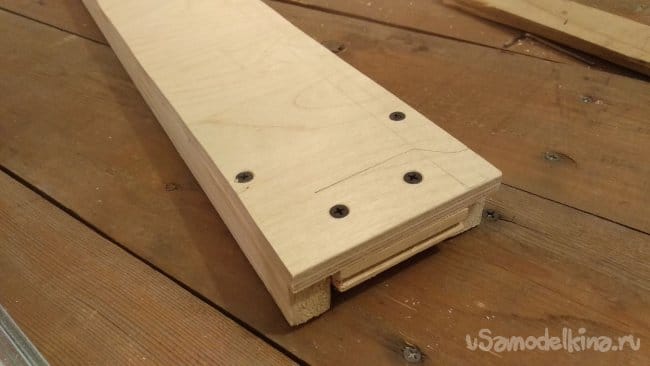

4. Устанавливаем по торцам упоры – они будут использоваться как упоры для основания лобзика, а также для установки крепежа.

5. Используя простое приспособление из деревянных отрезков бруса выполняем под прямым углом отверстия 6 мм по краям направляющей.

6. По выполненным отверстия сверлим отверстие в станине.

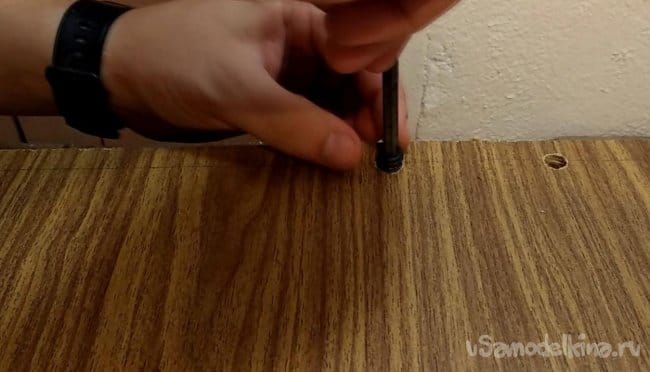

7. Рассверливаем до диаметра 10 мм полученные отверстия на глубину 10…12 мм и устанавливаем мебельные ввертные гайки (известны также как футорки).

8. Вкручиваем в них шпильки М6.

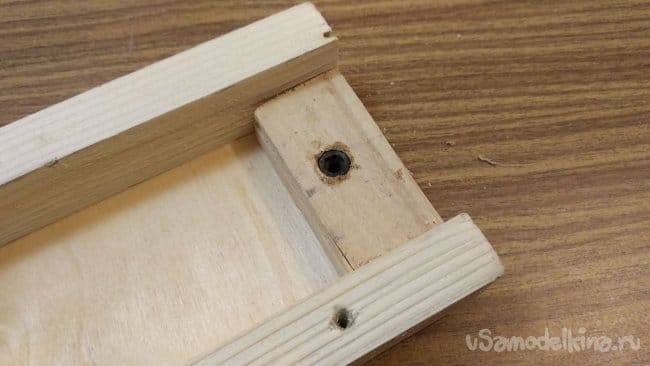

9. По аналогии с основанием монтируем ввертные гайки на направляющую. После монтажа рассверливаем футорки сверлом по металлу на 6 мм.

10. Надеваем направляющую на шпильки, проверяя плавность хода.

11. По месту выполняем сквозное отверстие диаметром 10 мм. Важно не ошибиться и учесть габариты лобзика, в том числе выступающий отвод для присоединения лобзика (хотя он есть не у всех моделей лобзиков).

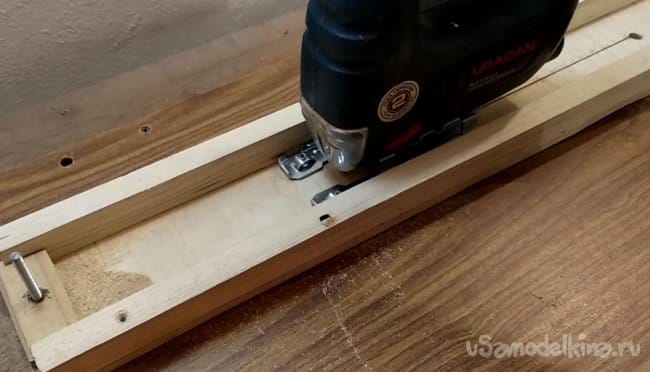

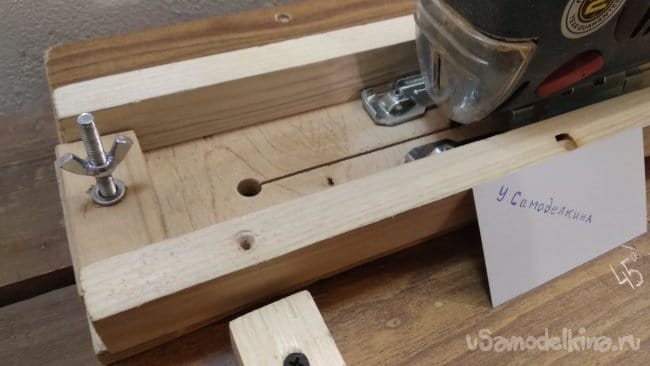

12. Выполняем продольный пропил неспеша и максимально осторожно – следите за уводом пилки, отключите маятниковый режим.

Совет: можно предварительно выполнить пропил отдельно в фанере, а уже потом в основании станины, таким образом пилку будет уводить меньше.

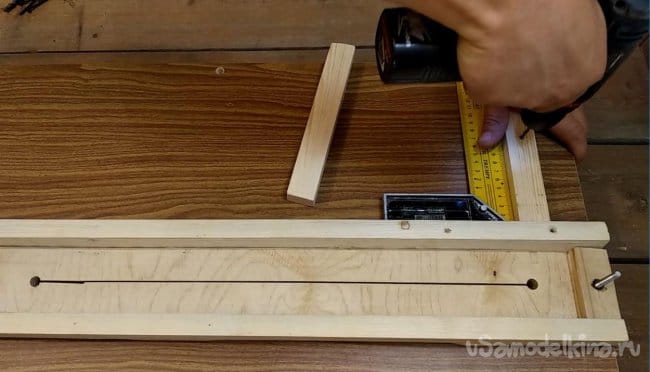

13. При помощи угольника и трех саморезов устанавливаем упор перпендикулярно направляющей.

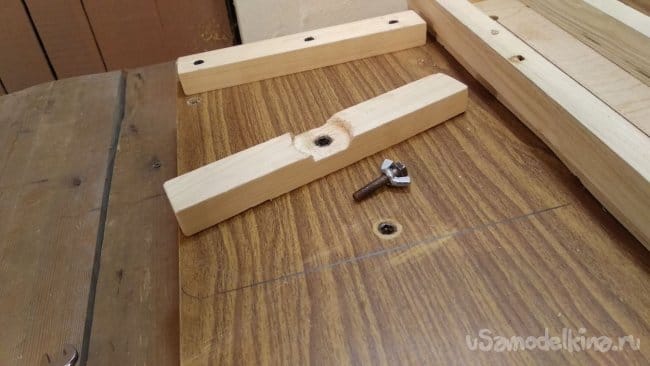

14. Для выполнения резов под произвольным углом установим также упор на поворотной оси. Применим знакомый нам прием – ввертная гайка в основании плюс рассверленная футорка в поворотном упоре.

В качестве оси применен болт М6 с плотно накрученной на него барашковой гайкой. Как показал опыт работы на станине такая ось оказалась удобной и надежной – раскручивания резьбового соединения не наблюдалось.

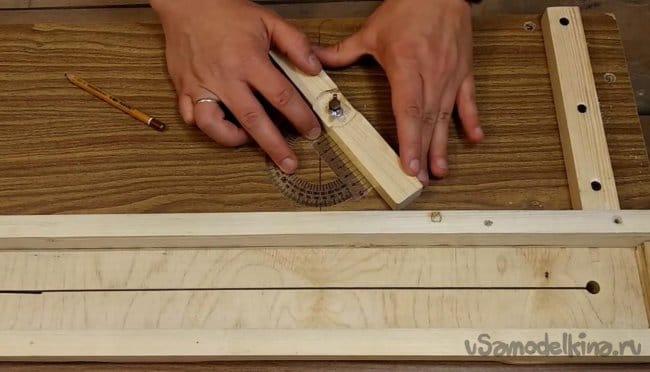

15. При помощи транспортира делаем разметку под углом 30 и 45 градусов.

Для удобства не лишним будет подписать размеченные углы.

16. Осталось прикрутить барашковые гайки на вертикальные шпильки и станина готова.

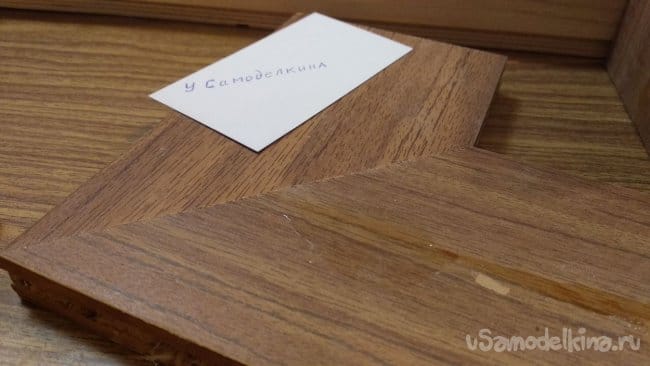

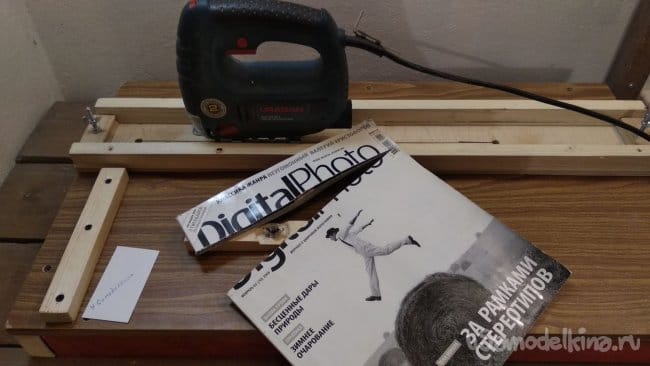

17. Ниже прикладываю примеры выполненных резов – почти идеально.

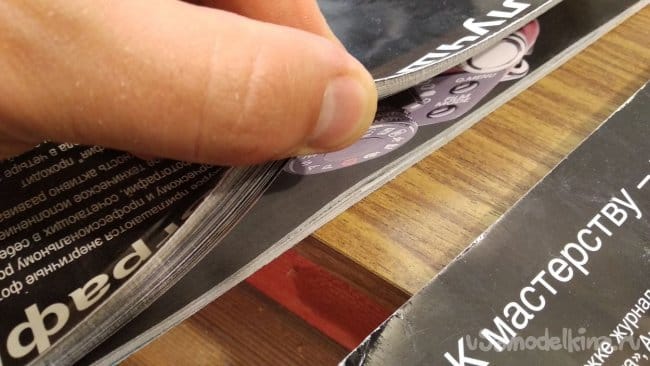

Для эксперимента даже разрезал старый журнал.


Направляющую в работе и пошаговый процесс изготовления можно увидеть на видео.
