Простая подставка для китайского USB микроскопа типа G600

Всем доброго времени суток. Предлагаю вашему вниманию простой вариант изготовления надежной подставки для китайских USB микроскопов типа G600, собранной из имевшихся подручных материалов.



Необходимость подобной конструкции у меня возникла когда я попробовал пользоваться родным китайским комплектом. Родная подставка слишком маленькая и легкая. Даже при легком касании микроскопа начинается продолжительная тряска изображения. Тратить лишнюю 1000р (а это половина стоимости микроскопа) на более дорогую металлическую пока не вижу необходимости, т.к. неизвестно, сколько это «чудо» китайской техники проживет. Но пока он меня радует.
На фото видно реальное качество работы микроскопа на фрагменте платы китайского модуля, при его среднем увеличении.

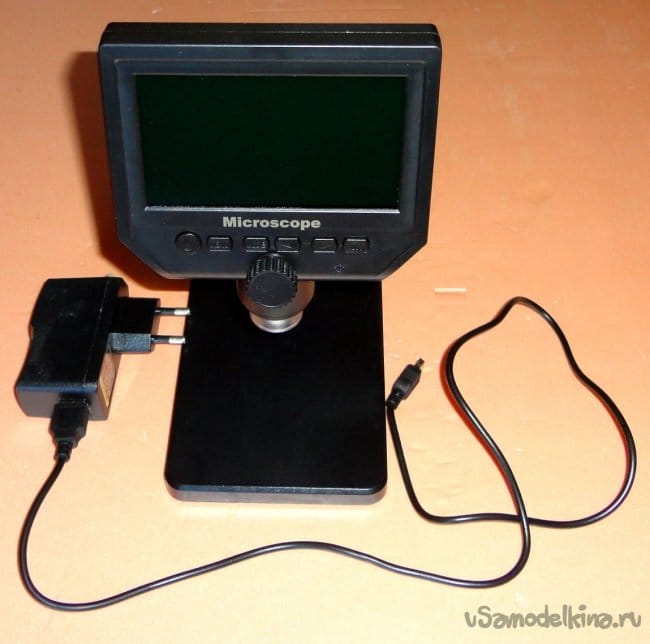

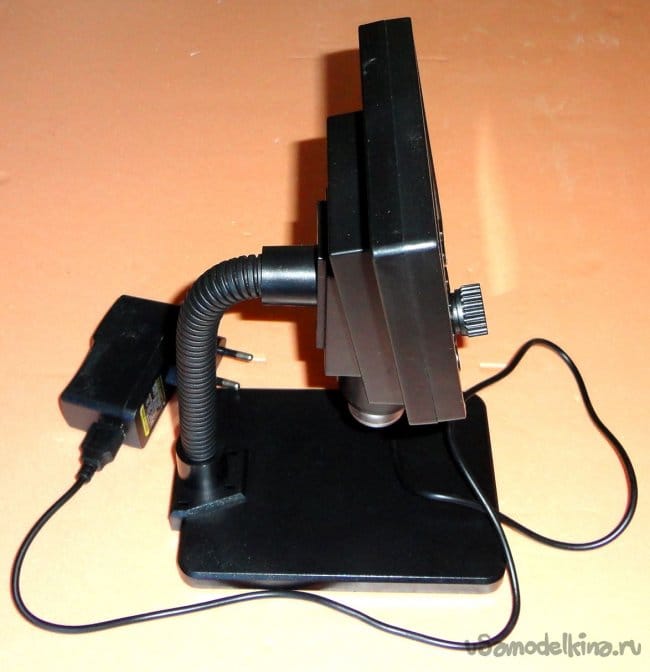

Родной комплект поставки (вот что было).




Идея состояла в использовании материалов, деталей и инструментов, имевшихся у меня в наличии под рукой. Без беганья по магазинам и траты денег.

В данной конструкции было использовано:
- детали старого сломанного держателя для душа
- две панели ЛДСП размерами 150х220х16мм
- винт с гайкой М4
- шурупы диаметром 3,5мм, 4мм
- трубка алюминиевая диаметром 8мм длинной 25мм
- круглый деревянный профиль диаметром 18мм длинной 75мм
- пластмассовый фрагмент держателя щеток от пылесоса
- клей эпоксидный универсальный
- лак бесцветный ХВ-784
- лента кромочная

Из инструментов использовалось:
- отрезная машинка
- дрель на стойке
- электролобзик
- отвертка
- напильники
- струбцины
- утюг

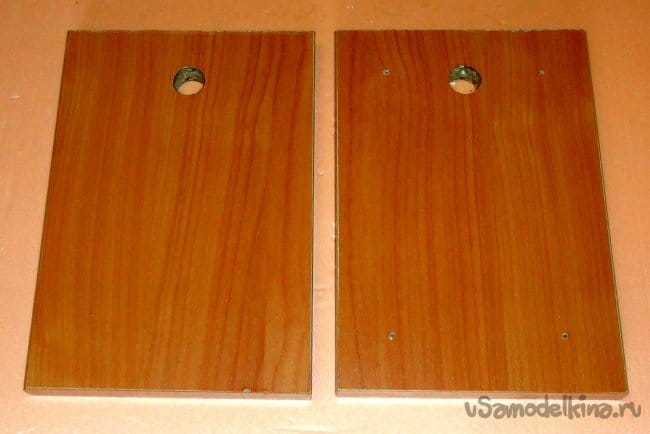

К сожалению, у меня не нашлось куска толстой столешницы (а основание таких приборов должно быть достаточно увесистым), поэтому в качестве основания использовал два куска ЛДСП размерами 150х220х16мм. Которые были скреплены шурупами, после чего в них просверлено сквозное отверстие 18мм. На срезы с помощью утюга была наклеена кромочная лента.




В качестве штатива использован фрагмент трубки от старого сломанного держателя для душа диаметром 17,5мм длинной 300мм. Выбран фрагмент, где не было окислов, не пострадала хромировка.



Штатив закреплен в основании с помощью винта с гайкой М4 и эпоксидного клея, что обеспечило надежное крепление без каких либо возможных люфтов (т.е. намертво).

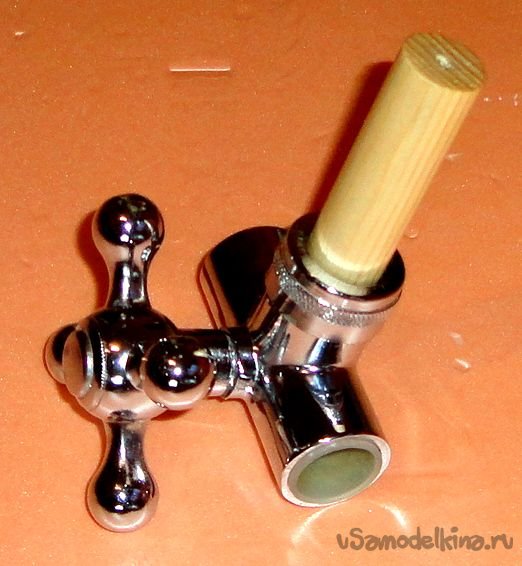

Фиксатор микроскопа сделан из держателя душа, круглого деревянного профиля диаметром 18мм длинной 75мм и пластмассового фрагмента держателя щеток от пылесоса. Деревянный профиль покрыт бесцветным лаком и намертво вклеен в держатель с помощью эпоксидного клея. К нему достаточно длинным шурупом привинчен фрагмент держателя щеток от пылесоса (см. фото).

Простая подставка для китайского USB микроскопа типа G600





Очень порадовала пластиковая вставка в держателе душа. Благодаря ей перемещение по штативу получается очень плавное и не царапается хромировка.

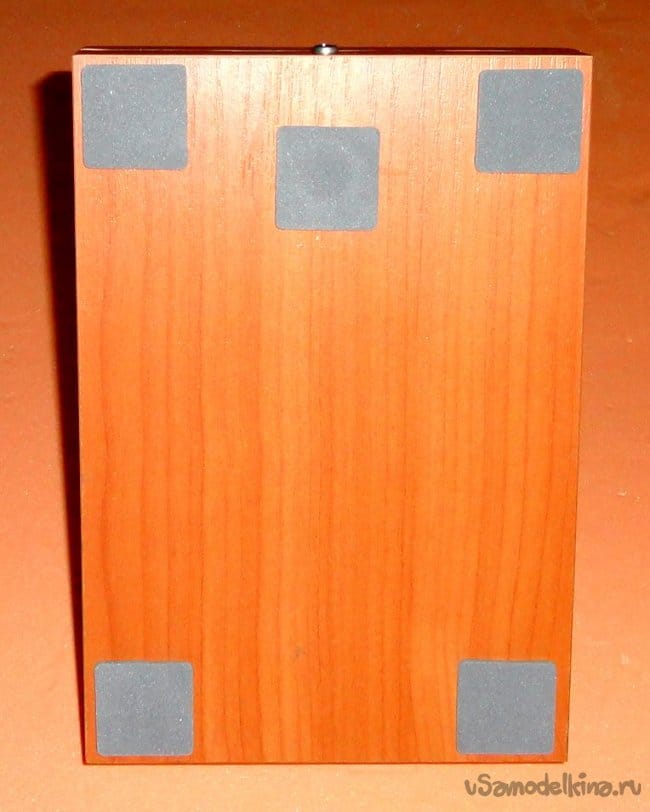

На нижнюю часть основания наклеены резиновые ножки.

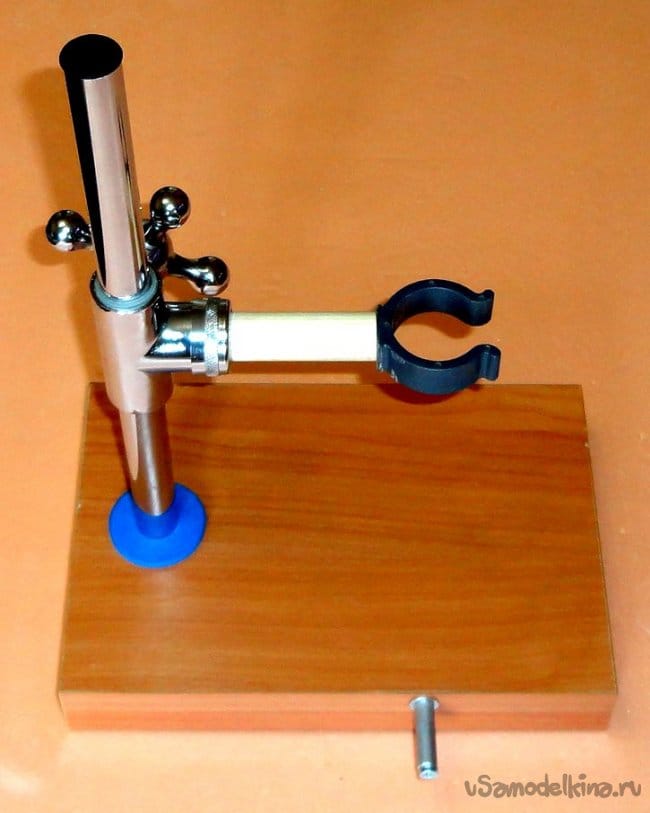

На штатив одета синяя резиновая шайба. Сверху штатива вставлена черная пластиковая заглушка. На боковой части основания шурупом диаметром 4мм закреплена алюминиевая трубка диаметром 8мм длинной 25мм.

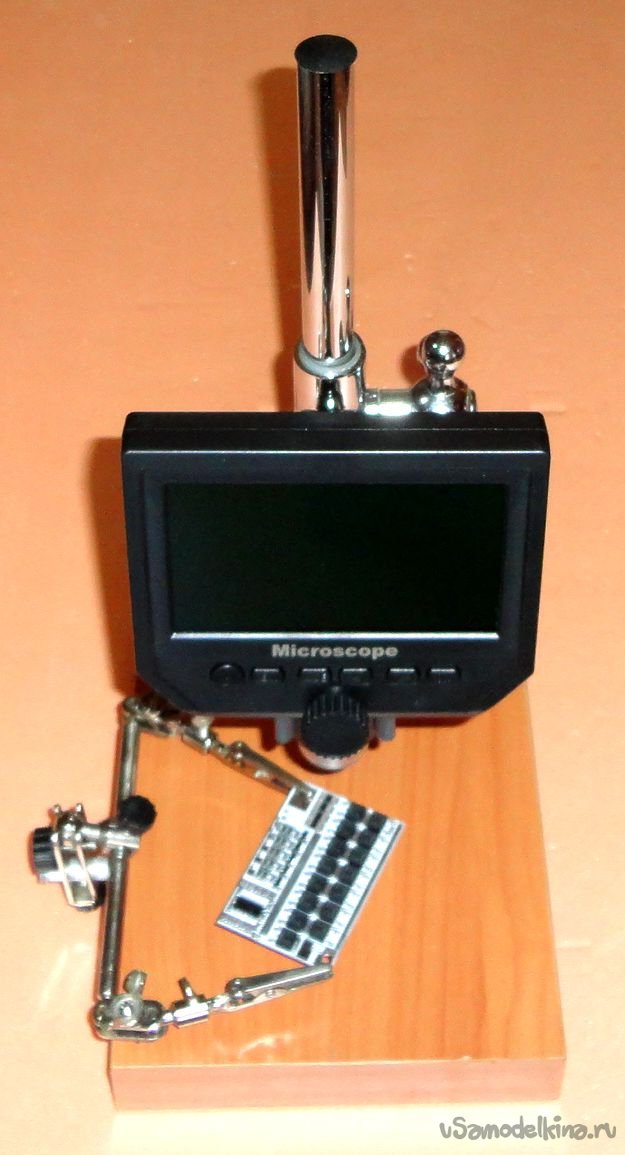

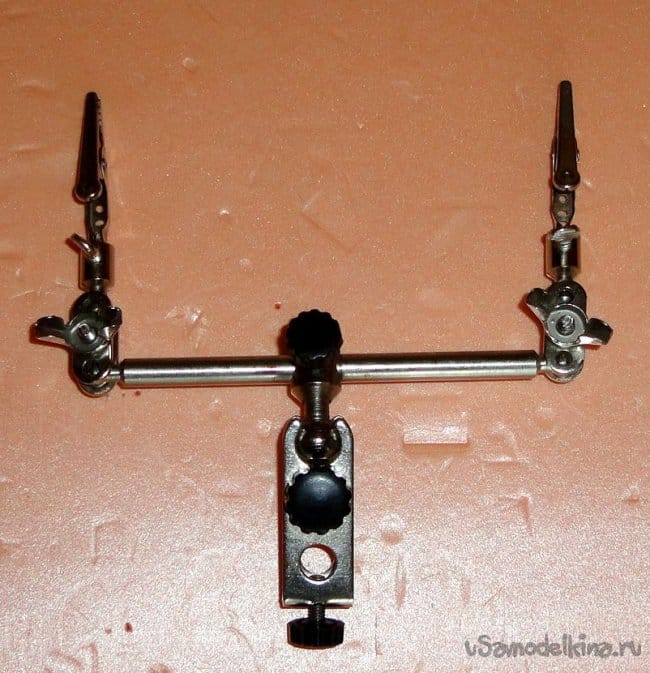

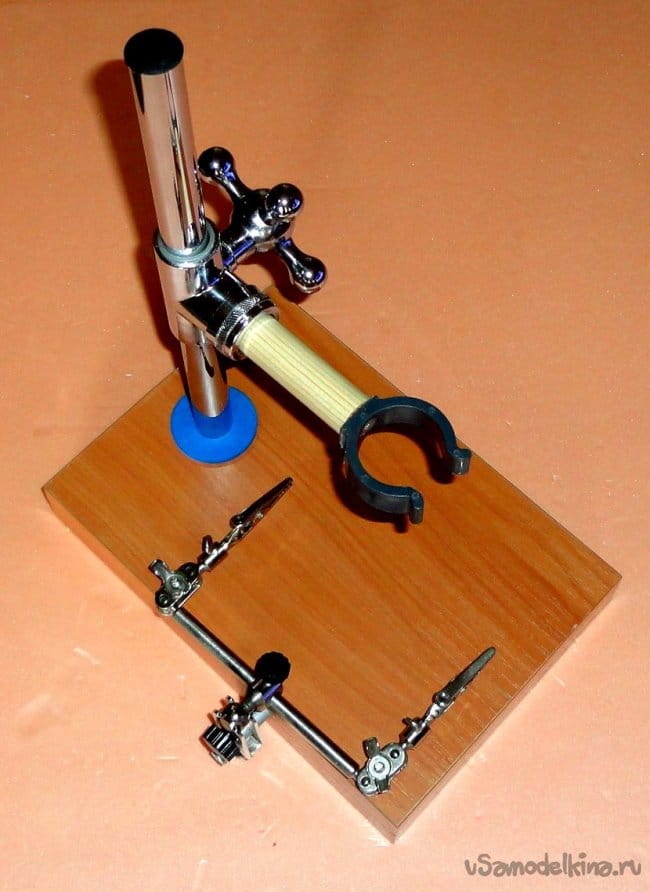

Алюминиевая трубка служит для возможности, в случае необходимости, установки держателя от промышленного варианта «третьей руки», что оказалось очень удобным. При ненадобности он моментально снимается и не мешает. Очень удобно, когда работаешь пинцетом и паяльником одновременно или сразу двумя щупами мультиметра.







Высота штатива сделана с запасом (относительно китайских вариантов), по отношению к возможным фокусным расстояниям микроскопа, что дает возможность удобно рассматривать детали на более габаритных объектах.

Конструкция получилась очень устойчивая. Основание микроскопа диаметром 34мм фиксируется достаточно плотно и при этом не царапается. Так же оказалась очень полезной возможность свободного вращения фиксатора микроскопа вокруг штатива.

Микроскоп работает по принципу – чем дальше от объекта, тем меньше коэффициент увеличения. Поэтому работать с паяльником оказалось удобнее при среднем и небольшом увеличении, чтоб не повредить сам микроскоп. При большом увеличении удобно выискивать плохо видимые повреждения и микротрещины и т.д.

Благодаря получившимся приличным габаритам основания и высоте штатива есть возможность в дальнейшем беспроблемной установки дополнительных приспособлений, если они понадобятся в ходе эксплуатации.

Если нужна дополнительная информация, пишите на почту, постараюсь обязательно ответить.
Отзывы, предложения и комментарии очень приветствуются.


Июнь 2019г.
Станислав Шурупкин.
