Усиленная вертикальная стойка-флагшток для антенны, флага, ветряка или громоотвода


В США в каждом двору висит флаг /С новостей/

  Привет народ, как то мы не заслуженно обходим тему флагштоков, а зря, флагштокознавство и теория укладки вертикальных усиленных труб имеет много интересных моментов.

  При установке таких объектов нужно придерживаться определенных правил, отрез трубы не может иметь трещин, изгибов, вмятин, надрезов или отверстий. В силовых вертикальных установках также важно качественное антикоррозийное покрытие, которое при необходимости обновляется. Труба должна иметь заземление с надежным электрическим контактом по всей длине.

  По мере высоты флагштока, диаметр трубы не плохо уменьшать, подобно телескопической антенны. Такая технология обусловлена уменьшением веса конструкции, перемещение центра опрокидывания ближе к низу, ну и банальным уменьшением расходов материалов, это особенно ценно когда имеете дело с высокой стойкой.

  Сварить в сплошную высокую трубу можно,но так не практично когда придется ее позже разбирать, красить или переустанавливать. Также усложняется и становится невозможным ремонт поврежденных участков. Поэтому хорошо сделать ее из отдельных разборных элементов.

  Если не хотите протирать штаны в библиотеках или висеть в интернетах в поисках диссертаций по теме технологии высокого, массивного, вертикального трубо-строение, то можете всегда подсмотреть у природы. Например, какое строение стебля колоска. В стебли колоска прослеживается интересная структура, сам стебель фактически трубчатый при том трубка состоит по периметру с натянутых отдельных эластичных жилок, упругость которых кроме ткани оказывает вода у них. Ну на счет большой эластичности, то пока мы ее не применяем, но сама идея натягивания трубки интересная. Не в последнюю очередь за счет натягивания стебель имеет дополнительную упругость подобно струне. Когда струну согнуть или коснуться к ней и потом отпустить - она немедленно возвращается в свое прежнее положение.

Пожалуй приступим к изготовлению.

Инструменты и приборы:
-болгарка с отрезным диском;
-напильники по металлу плоский и круглый;
-дрель и сверла;
-набор ключей и шестигранников для затягивания гаек;
-плашка М8 с зажимом;
-метчик М6 с зажимом;
-сварочный аппарат, сварка черного металла (рекомендуется для лучшей прочности);
-уровень спиртовой строительный;
-линейка;
-тиски;
-плоскогубцы.

Расходный материал:

-швеллер 6*45*60*600мм (длина зависит от длины крыши над вертикальной стенкой сооружения);

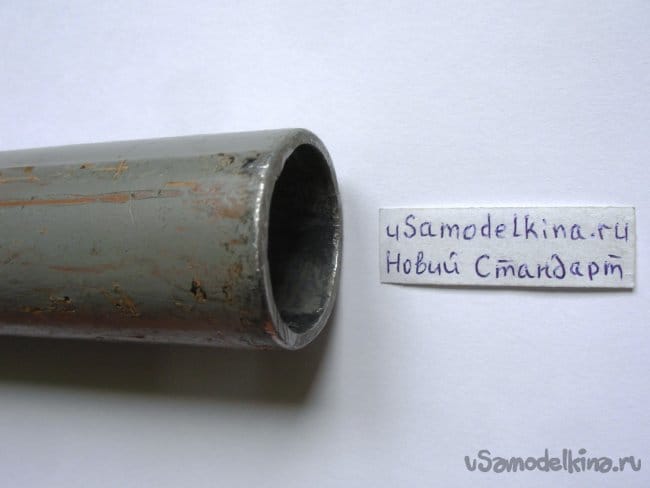

-труба Д=26*35, длина 1000мм;
-труба Д=20*25 длина 1000мм;
-трубка Д=25*26 длина 150 мм (для уплотнения);
-шпилька М12*1000мм,2 шт .;

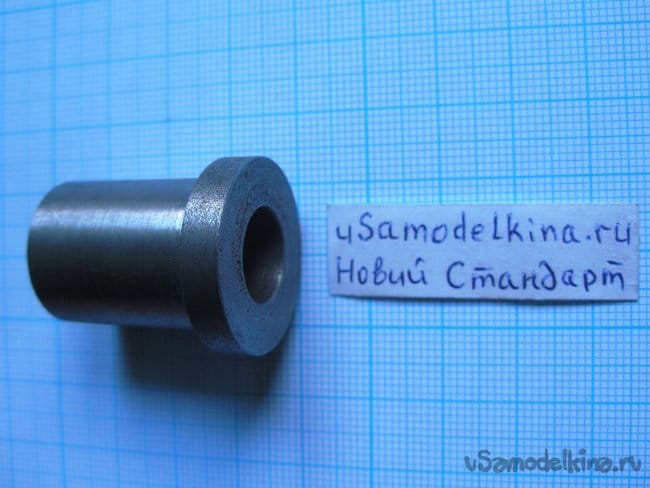

-выточка, трубка с шляпкой Д=12*20,2шт. (без выточки подходит если есть подобная деталь для центровки шпильки);
-болты М12*60-2 шт. (длина зависит от толщины стены)
-гайки и шайбы М12;
-гайка М12 длиная,1 шт.;
-шайба широкая Д=12*55мм,толщина 3 мм,2шт.;
-гайки и шайбы М8;
-резина 3*60*300мм (для подкладки);
-трубка латунь Д=5*8мм,длина зависит от толщины стены плюс 30 мм (для кабеля);
-грунтовка или краска,кисточка;
-масло машинное жидкое.

 Изготовление флагштока начинаем из следующих этапов:

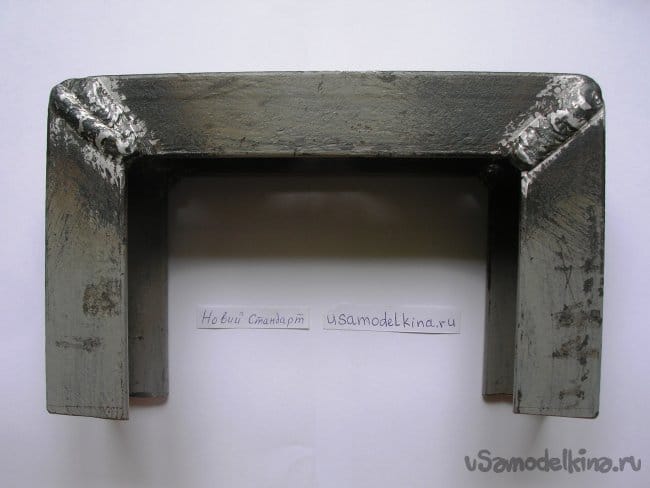

Этап 1. Изготовление кронштейна.

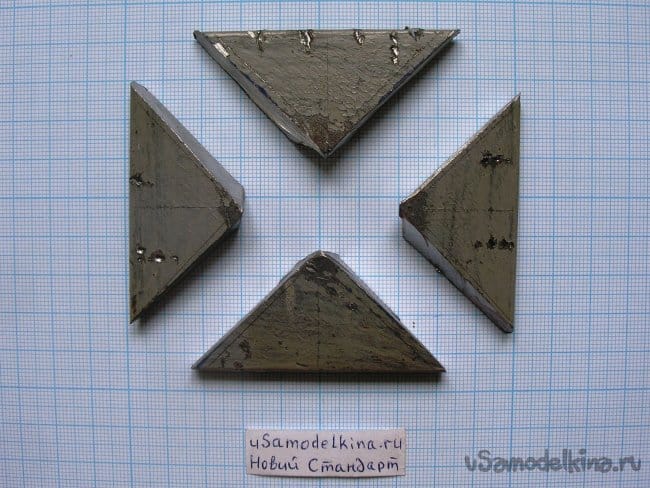

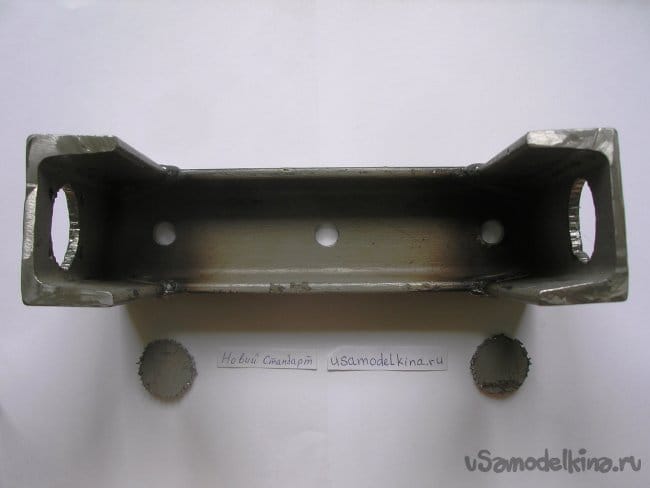

  Берем швеллер 6*45*60*600мм, длиной конкретно у меня 600мм (длина зависит от выступа крыши) центральная часть будет иметь длину 300мм. В месте стыка условных концов болгаркой вырезаю 4 уголки из вертикальных боковых пластин швеллера. В этих местах в тисках сгибаю швеллер к середине (рекомендуется после нагрева) под углом 90 градусов, и свариваю стыки с двух сторон:

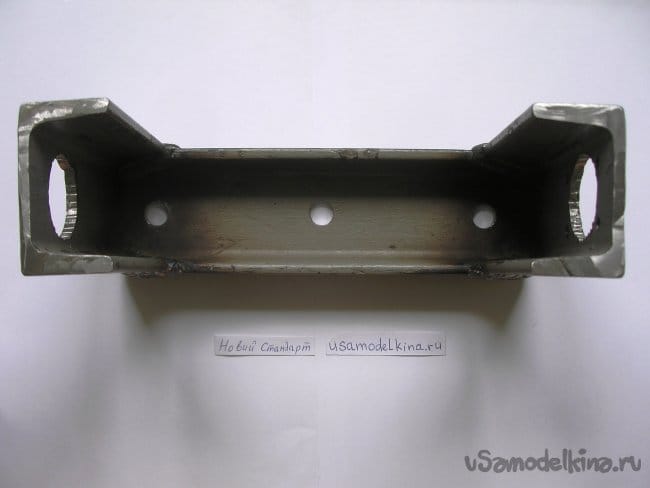

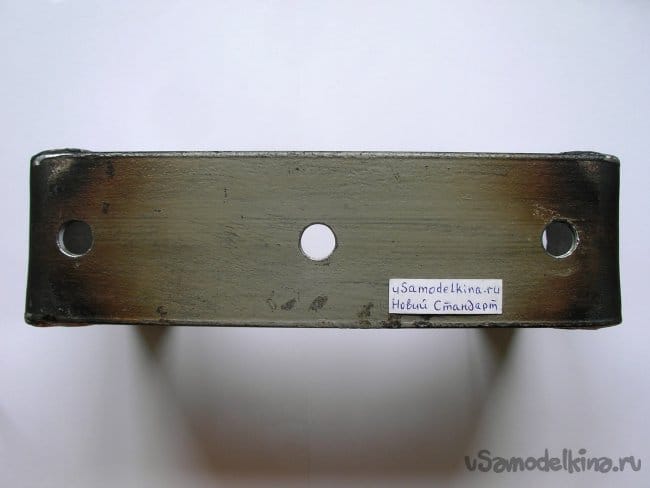

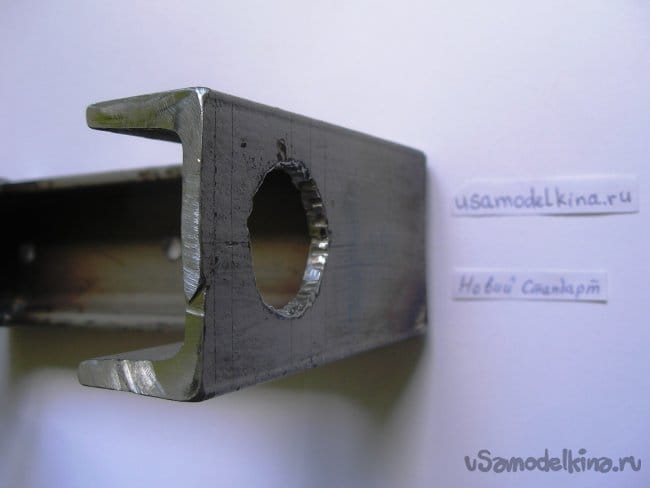

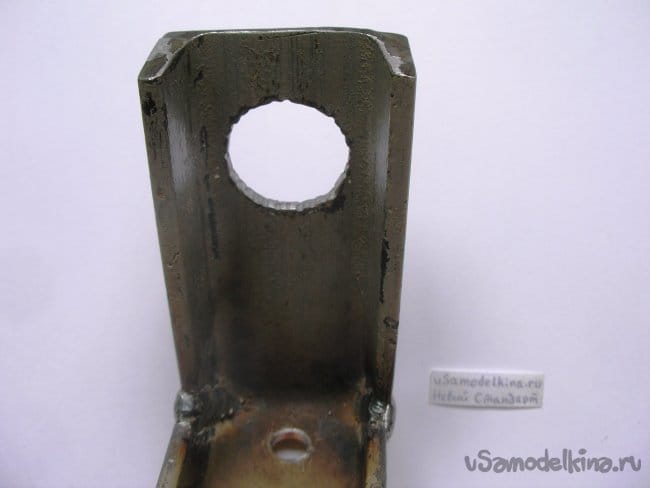

Этап 2.Разметка кронштейна под отверстия.

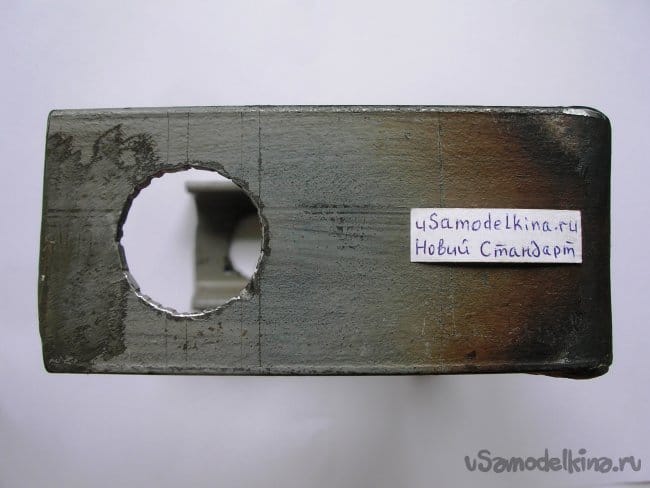

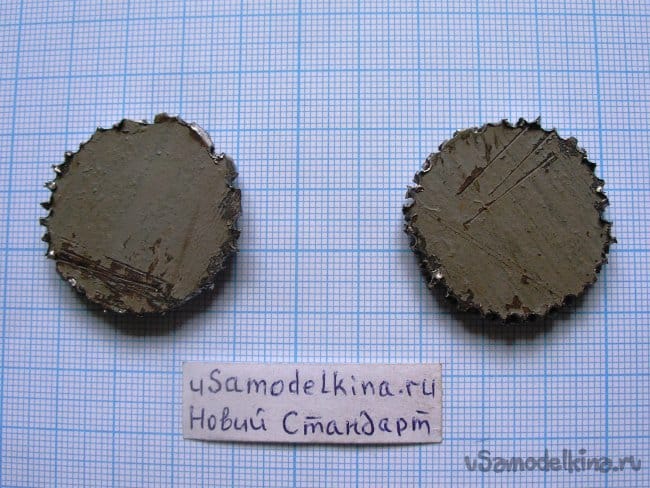

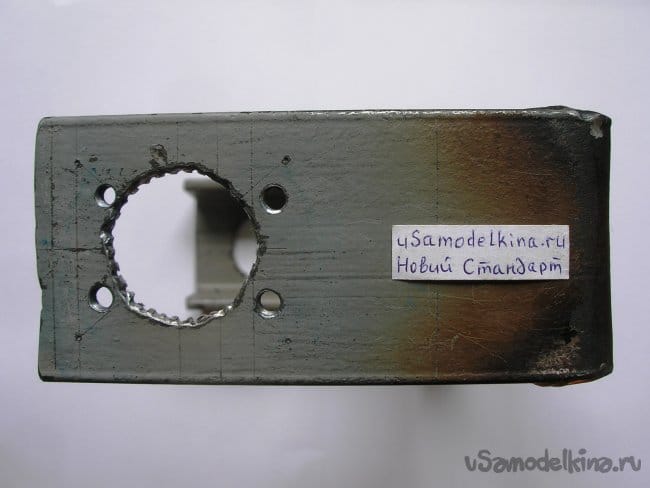

  Размечаю на швеллере отверстия под крепления и под трубу, и сверлю их:

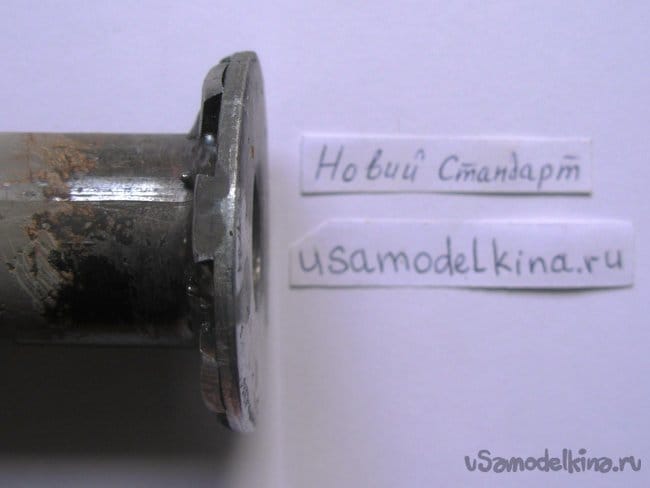

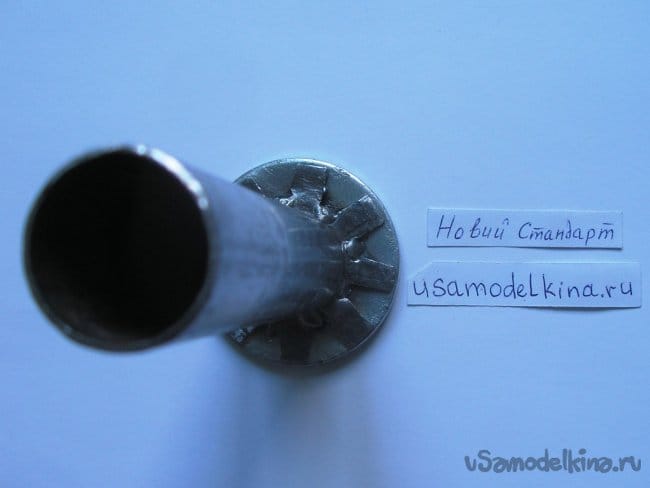

Этап 3.Маленькая трубка - уплотнения между большими трубами.

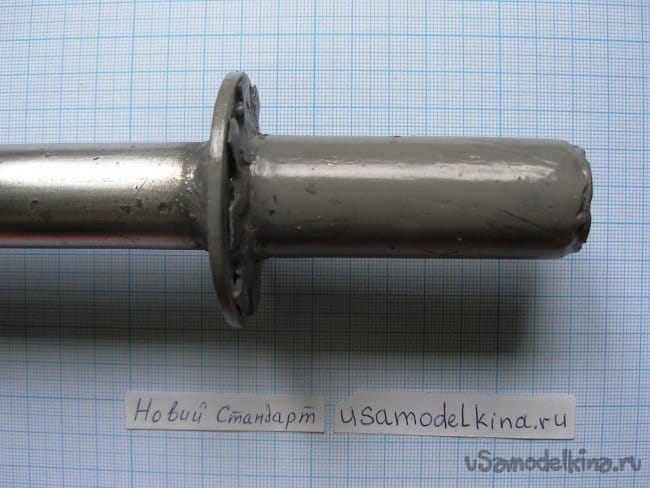

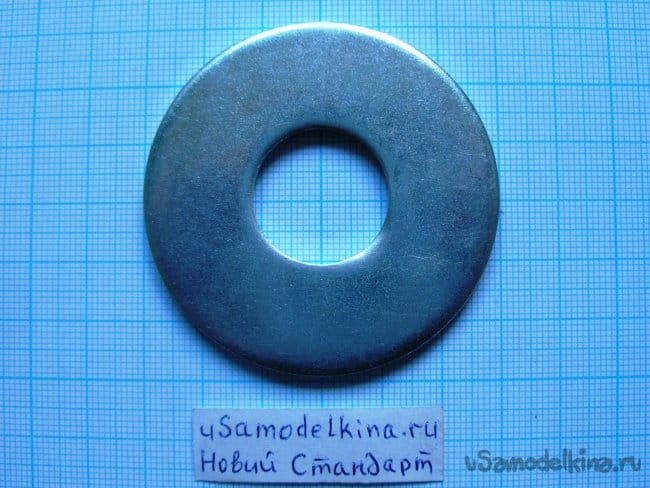

  Использую трубку Д=25*26 длиной 150мм и шайбу широкую Д=12* 55мм толщиной 3 мм. На одном конце трубки делаю болгаркой симметрично 8 надрезов вдоль трубки длиной около 25мм. После нагрева 8 лепестков сгибаю под прямым углом от центра трубки. Ставлю лепестки на шайбу и привариваю их вместе. Также привариваю трубку уплотнения к тонкой трубе. Ну и крашу чтобы не ржавели:

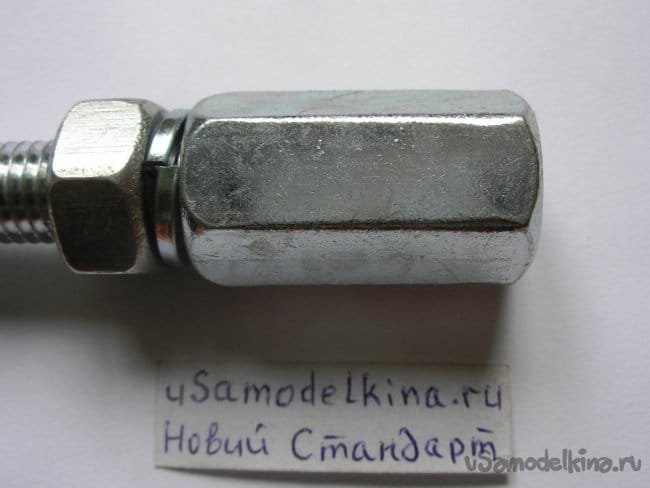

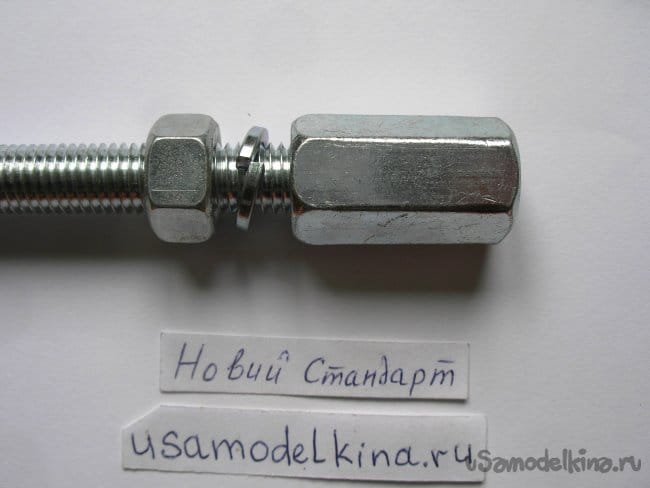

Этап 4. Установка центральной шпильки в тонкую трубу.

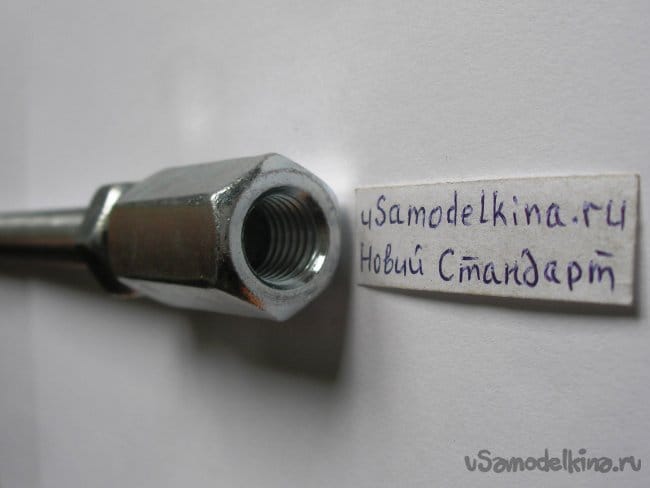

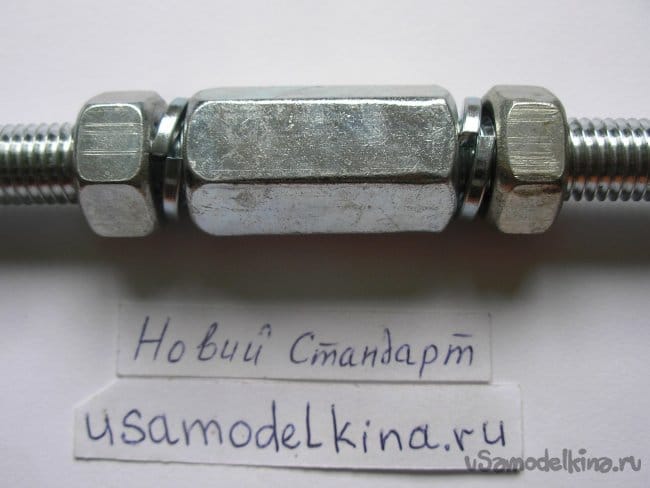

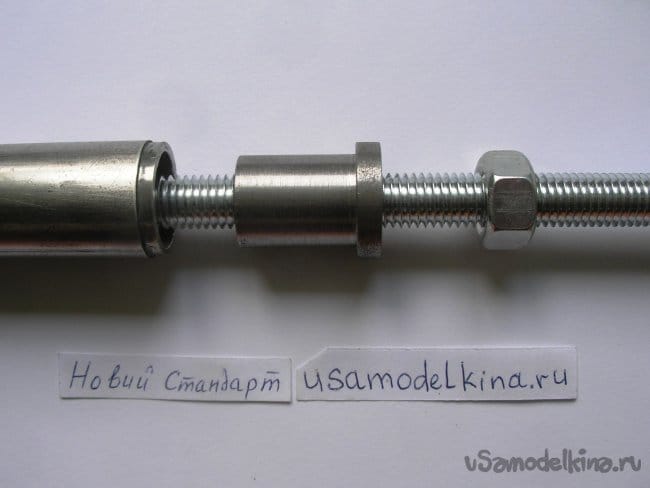

  В тонкую (верхнюю,труба Д=20*25, длина 1000мм) трубу устанавливаю шпильку. Для этого беру выточку-трубки с шляпками Д= 12*20 и шпильку М12*1000мм. Также нижний конец шпильки соединяю со второй шпилькой с помощью длинной гайки М12:

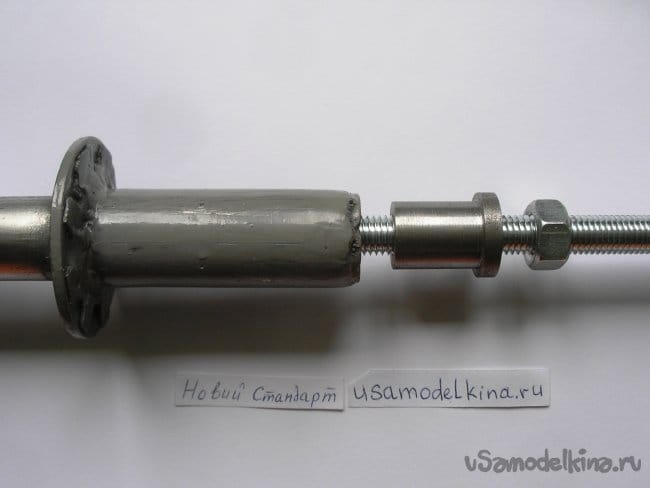

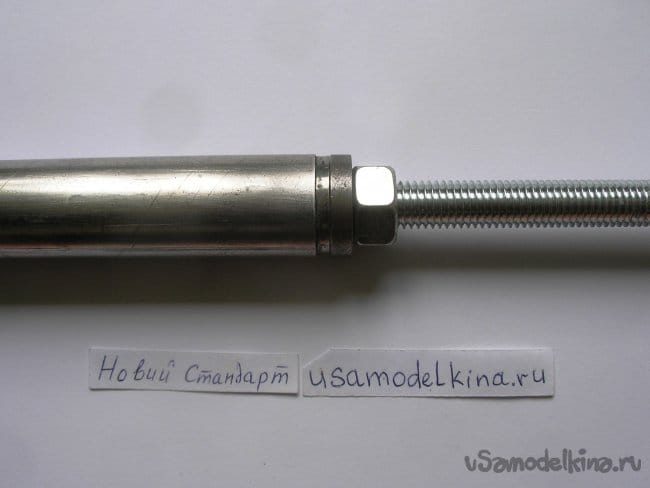

Этап 5. Подготовка нижней части стойки.

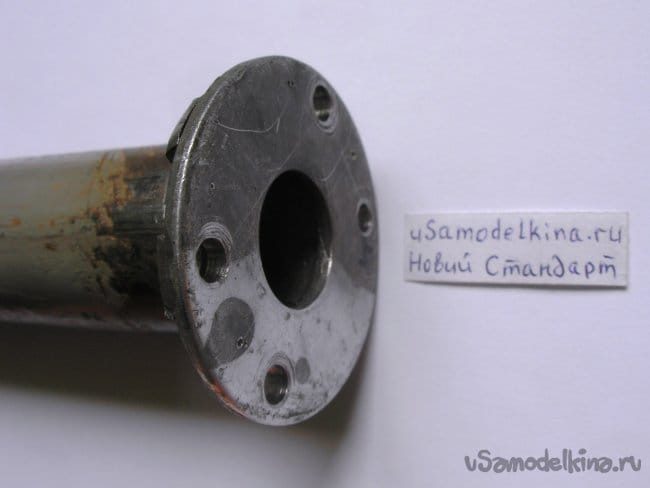

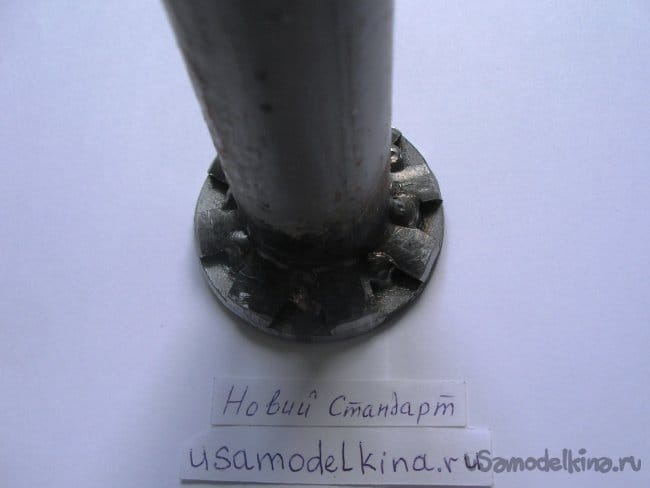

  Подобно как и в маленькой трубке для уплотнения,делаю в нижней части толстой трубы (труба Д=26*35,длина 1000мм) внизу трубы болгаркой вырезаю симметрично 8 надрезов вдоль трубы длиной около 25мм. После нагрева 8 лепестков сгибаю под прямым углом от центра:

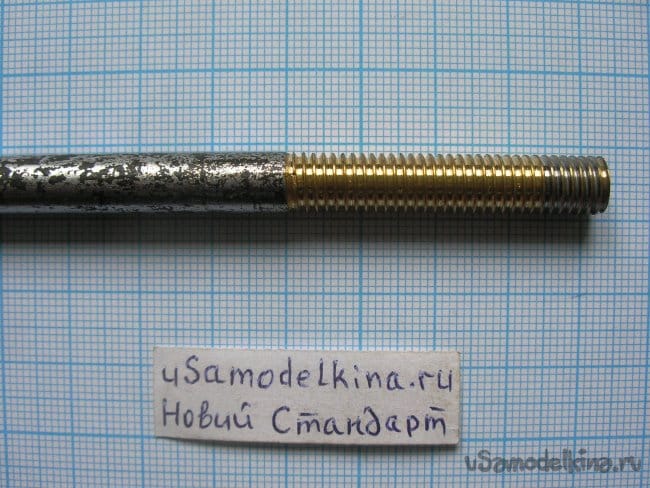

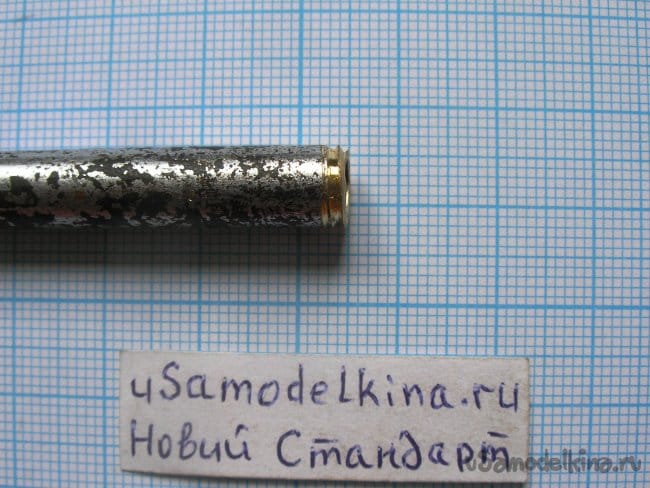

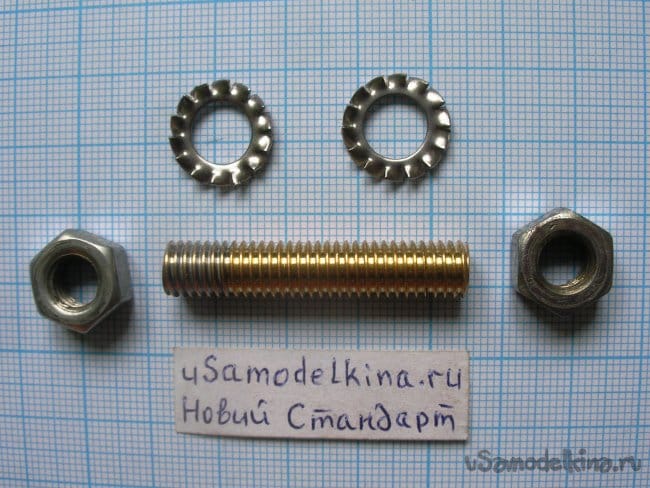

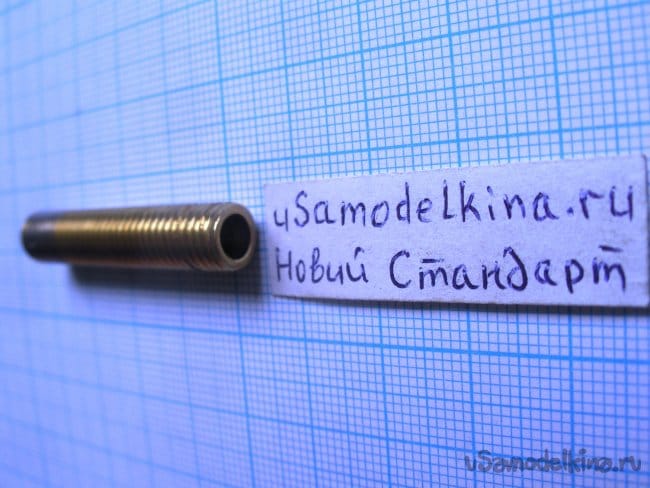

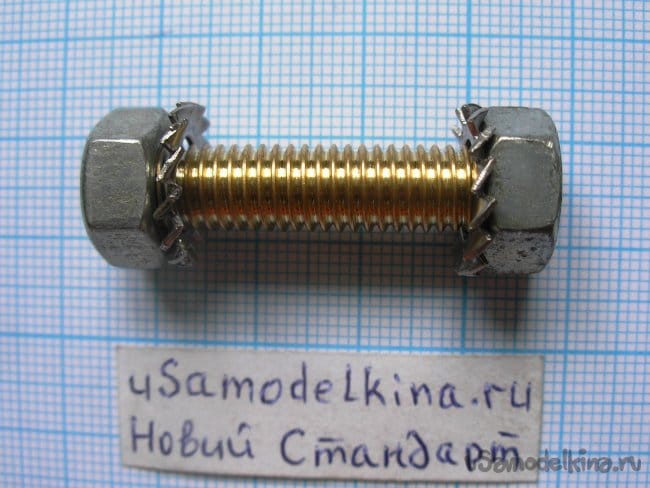

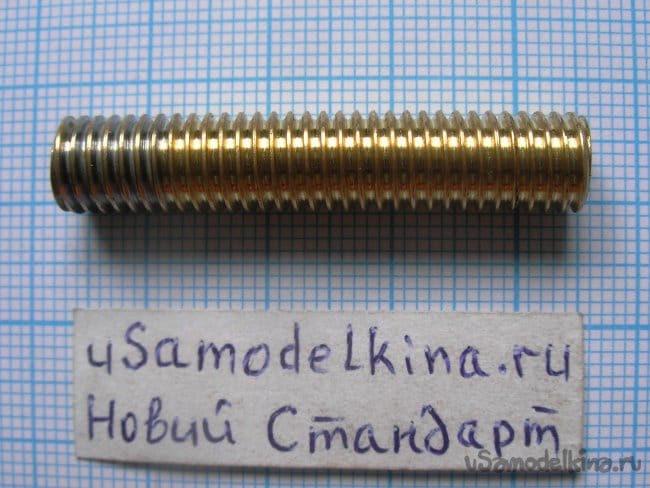

Этап 6. Изготовление трубчатого винта(без токарного станка).
  Трубчатый винт нужен для будущего прокладки в нем кабеля антенны или ветряка. Так как он силовой функции почти не выполняет делаю его из латуни или меди. Беру трубка из латуни Д= 5*8мм, длина зависит от толщины Вашей стены плюс 30мм, а внутренний диаметр от толщины Вашего кабеля, как правило он 5 или 6 мм. Трубку для нарезания резьбы надо брать не очень длинную и на противоположном ее конце перпендикулярно установить штифт для зажима и противодействия прокрутки при нарезке в тисках. Нарезаю на трубке резьбу М8 под толщину стенки, добавляя шайбы (контактные, желательно из нержавейки) и гайки для закрепления:







Этап 7. Установка резиновых прокладок и монтаж установки.

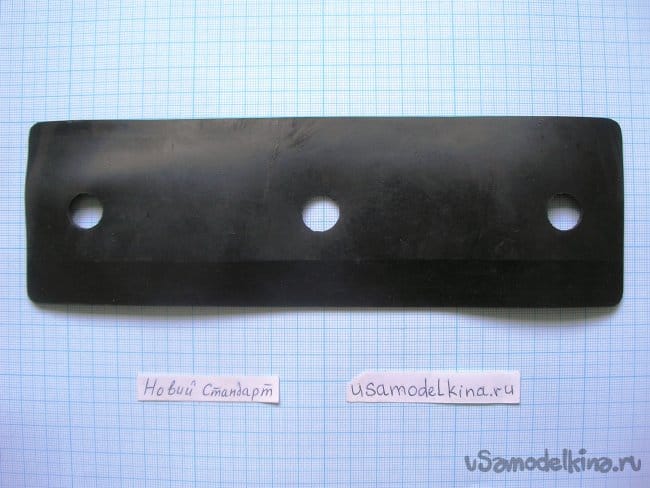

Из резины 3*60*300мм вырезаю прокладки, которые будут устанавливаться между швеллером и вертикальной стенкой здания. Также можно установить прокладку между нижней трубой (труба Д=26*35,длина 1000мм) и кронштейном. В швеллере (готовый кронштейн) у отверстия под трубу сверла 4 отверстия и нарезаю резьбу М6. В шайбе трубы Д=26*35 сверлю 4 отверстия. Прикрепляю швеллер 2-мя болтами М12 к вертикальной стенки. Снизу прикручиваю трубу Д=26*35 с помощью винтов М6 до швеллера. Сверху в установленную толстую трубу загружаю шпильку с верхней тонкой трубой(труба Д=20*25,длина 1000мм) и стягиваю нижний конец шпильки гайкой М12 добавив шайбу на 12мм. Пока верхняя труба до упора в ее шайбу не сядет на нижнюю:




Готовую стойку нужно еще проверить на нулевое сопротивление по всей длине и заземлить через шпильку, после чего покрыть антикоррозийной грунтовкой и краской. Если кто-то чего не понял по теме, отвечу на вопросы.
Продам эту самоделку или изготовлю на заказ. Напишите мне или оставьте комментарий для обсуждения деталей.
