    Устойчивый журнальный стол-книжка на колесиках

    Всем доброго времени суток. Предлагаю вашему вниманию свой вариант простейшего изготовления достаточно компактного, устойчивого журнального стола-книжки на колесиках.



    Идея состояла в использовании имевшихся в наличии обрезков ЛДСП, кромочной ленты, крепежа и минимальных затратах на стандартные изделия из строительного магазина. Задачей было добиться максимальной устойчивости в разложенном виде и возможности легкого перемещения на колесиках, как в сложенном, так и разложенном состоянии.

    В данной конструкции было использовано:
    - ЛДСП толщиной 16мм
    - колесики для мебели
    - петли мебельные
    - стяжки мебельные 7мм
    - защелки роликовые
    - шпингалеты
    - фанера толщиной 6мм
    - уголок алюминиевый 30х30х2мм
    - кромка с клеем
    - П-образный ПВХ профиль
    - деревянные шканты

    Из инструментов использовалось:
    - пила дисковая
    - дрель на стойке
    - фрезер
    - ножницы по металлу
    - электролобзик
    - отвертка
    - напильники
    - струбцины
    - кусачки
    - утюг (для наклейки кромочной ленты)

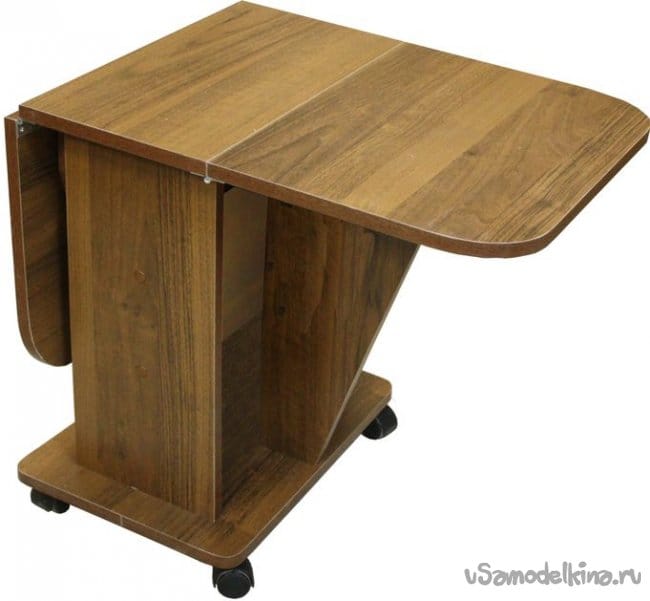

    Столики подобной конструкции и подходящих размеров, имеющиеся в продаже в рядом расположенных магазинах не имеют хорошей устойчивости в полностью или частично разложенном виде (на фото один из таких вариантов). Т.е. реальные «кувыркашки» даже при не большой нагрузке на край (проверено на практике).



    Рассчитывая размеры своей конструкции, исходил из размеров имевшихся обрезков ЛДСП и минимального количества необходимых распилов. Цветовая гамма изделия получилась «груша» + «вишня».

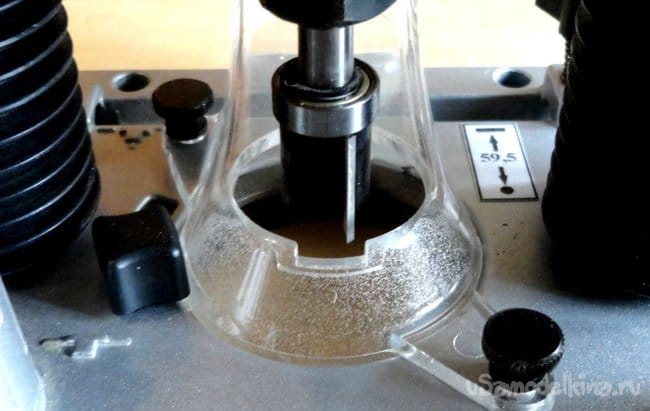

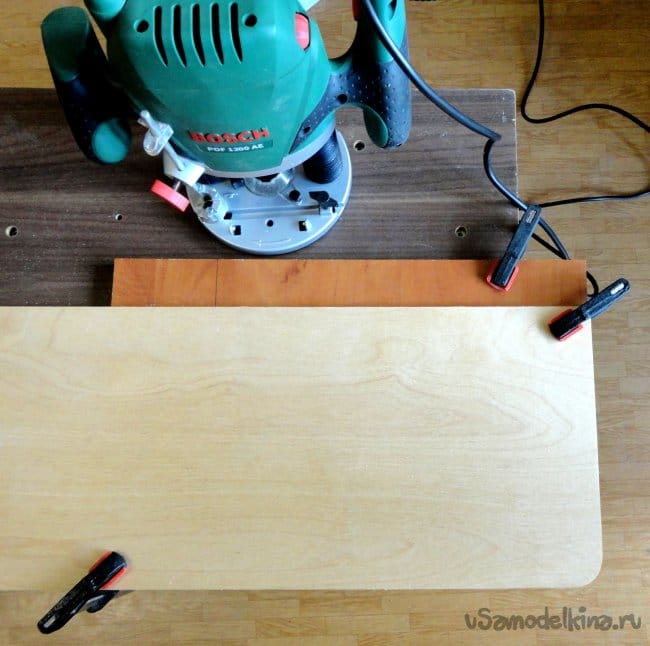

    Наружные углы деталей закруглял фрезером, используя фрезу с верхним подшипником, по шаблону из куска фанеры (для достижения максимально одинаковой формы).

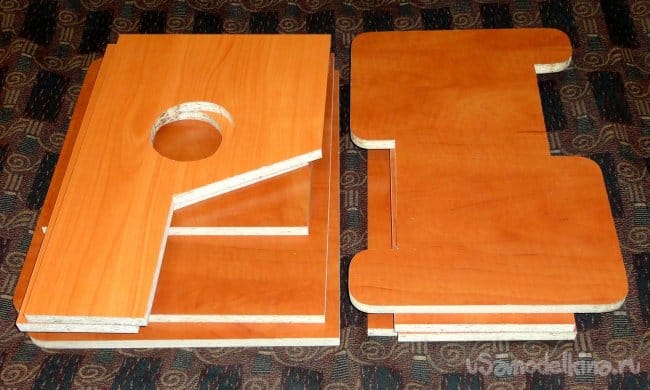

    Получившийся комплект деталей изделия.

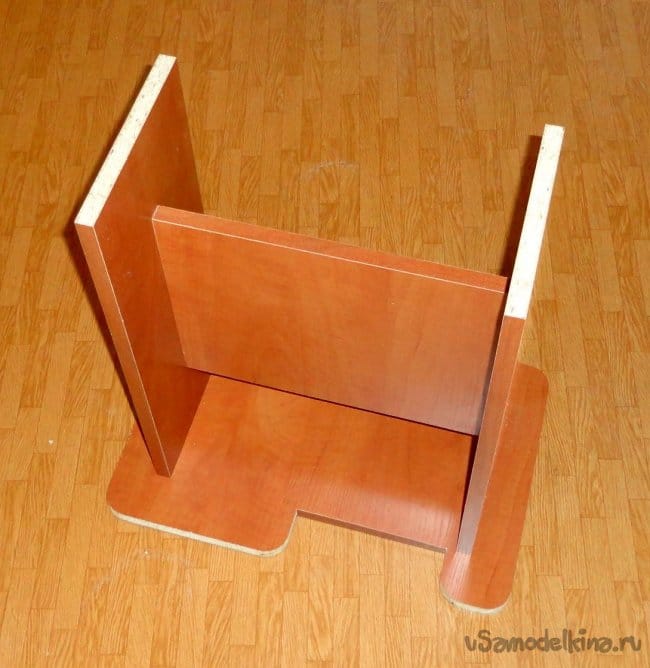

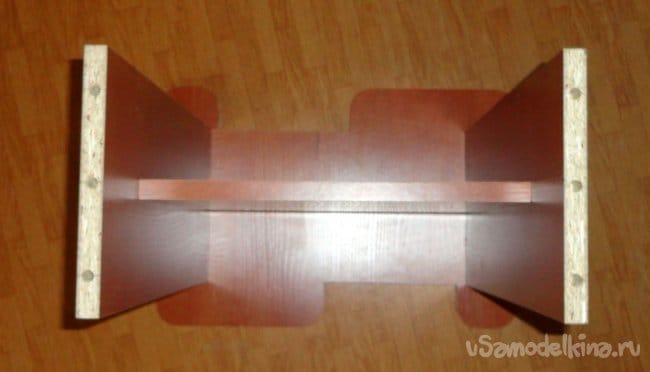

    Боковые стойки на основании и перемычка между ними скреплены мебельными стяжками диаметром 7мм (использовано 8шт).

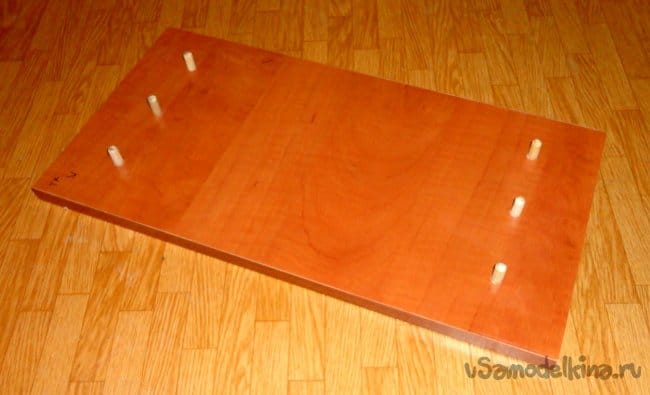

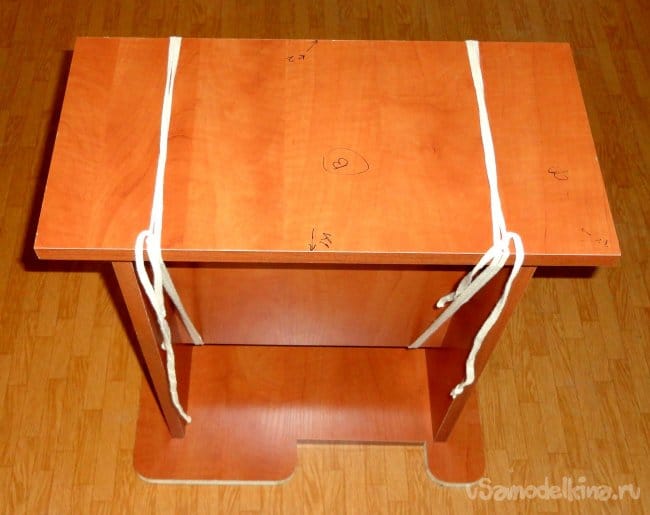

    Центральная часть столешницы крепится к боковым стойкам на деревянные шканты с использованием клея типа «жидкие гвозди» (для надежности использовано 6шт).

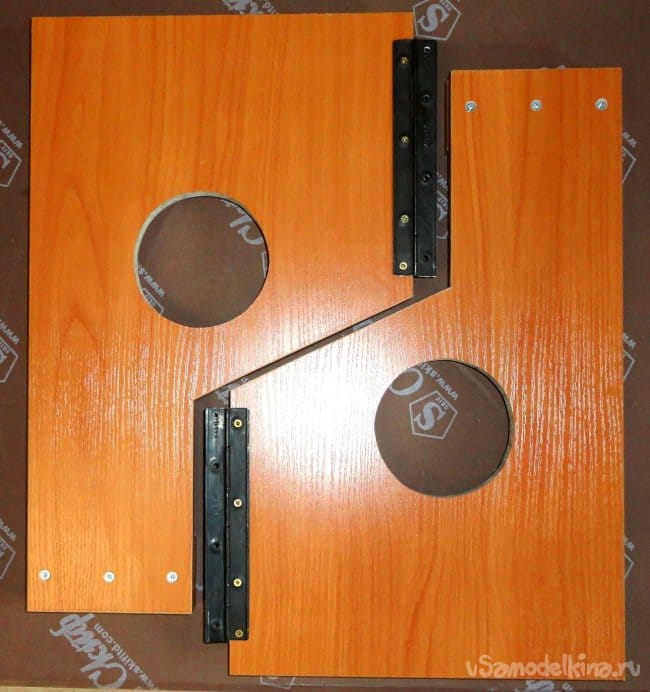

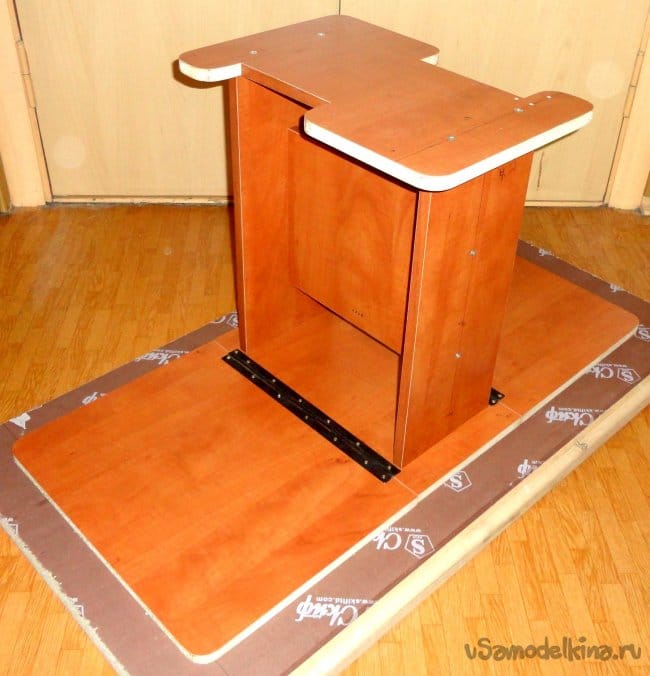

    На лоджии в заначке нашел две петли 540х35мм, видимо еще советского производства, т.к. на них проштампована цена 49 коп. Не известно сколько они там провалялись но на их покрытии не нашел ни единого признака ржавчины!!! Каждую разрезал на размеры 360мм и180мм. Резал ножницами по металлу. Ось перекусил кусачками. Для точности при установке петель столешницы длинной 360мм использовалась ровная плоскость.

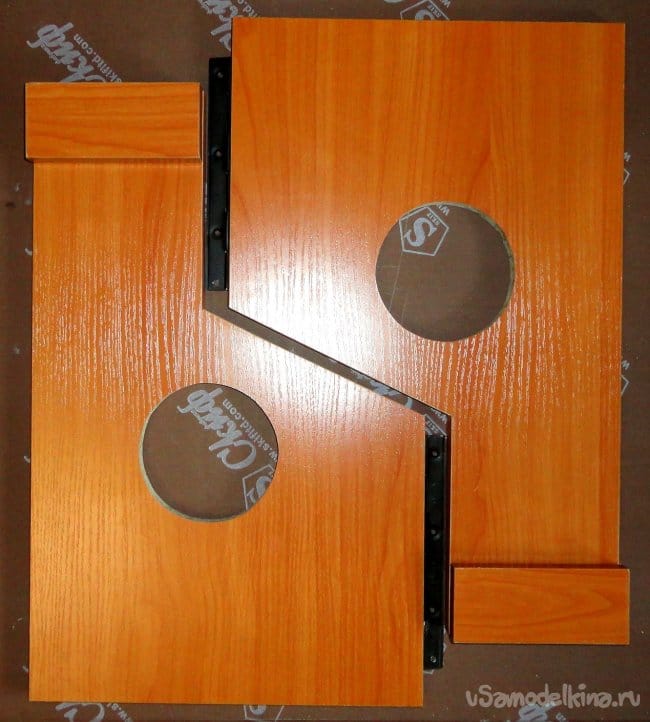

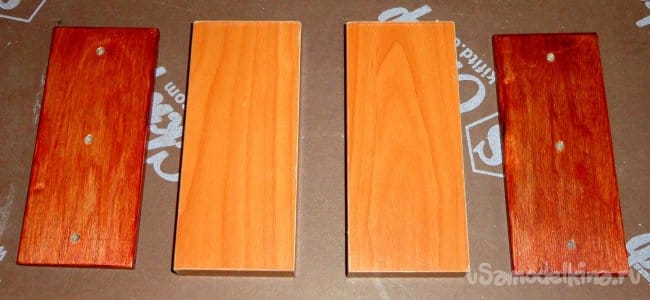

    Дополнительные опоры для колес выдвижных ножек из ЛДСП имеют размеры 130х55мм. Для увеличения ширины крепления под колеса вырезаны прокладки из фанеры толщиной 6мм. Фанера обработана быстросохнущим лаком ХВ-784.



    Оставшиеся части петель длинной 180мм и дополнительные опоры для колес закреплены на выдвижных ножках шурупами.




    Для точности крепления выдвижных ножек к боковым стойкам, как и ранее, использовалась ровная плоскость (обрезок кухонной столешницы).

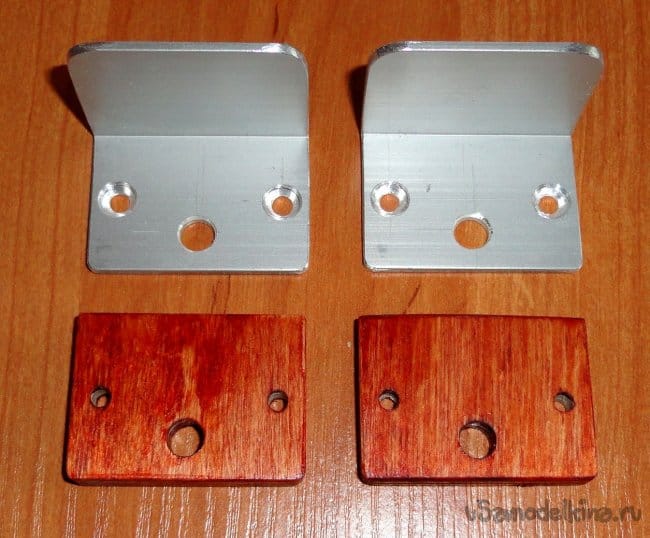

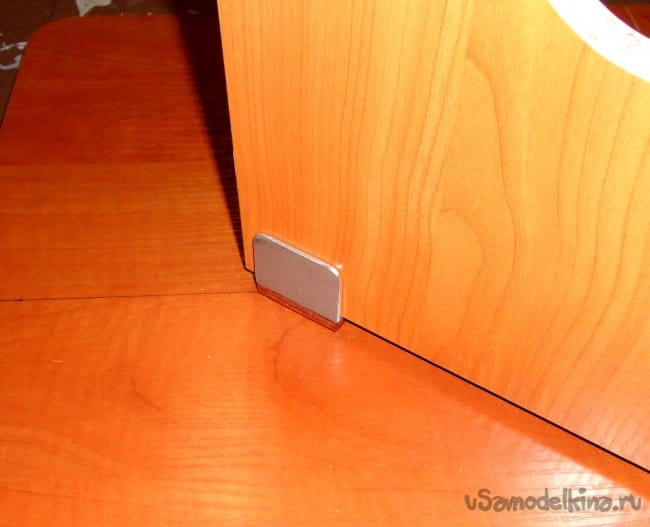

    Фиксаторы выдвижных ножек изготовлены из алюминиевого уголка 30х30х2мм длинной 40мм и кусков фанеры 40х30х6мм. Фиксаторы на боковых частях столешницы закреплены шурупами.

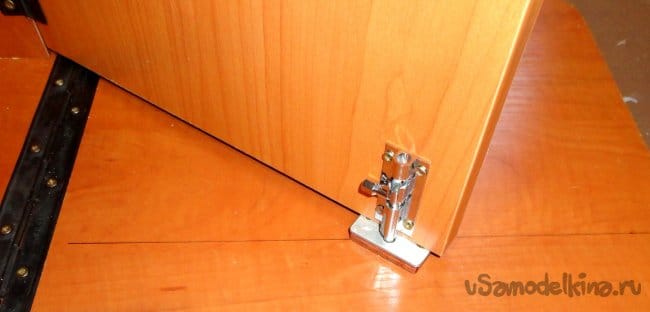

    На выдвижных ножках закреплены шпингалеты. Данная конструкция обеспечивает вполне надежную фиксацию ножек и отсутствие «болтанки» при перекатывании столика в разложенном состоянии.

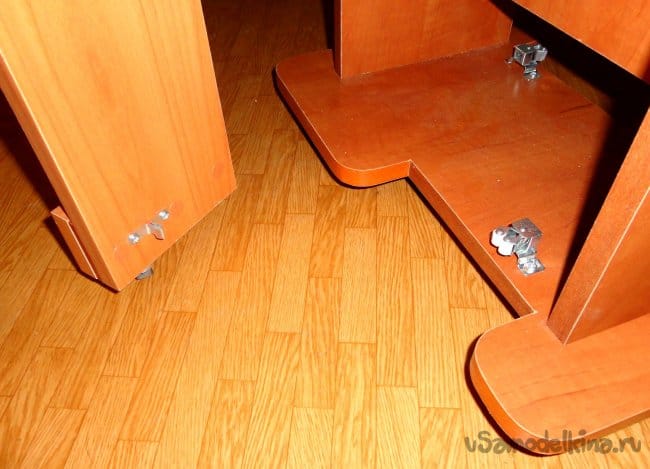

    С использованием ровной плоскости выставлены роликовые защелки ножек, которые обеспечивают отсутствие «болтанки» при перекатывании столика в сложенном состоянии.



    Так, как имевшегося ПВХ профиля хватило только на столешницу, то основание столика отделал кромкой с клеевой основой (в качестве нагревателя использовал утюг).

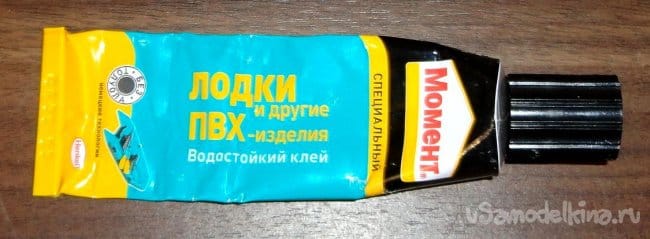

    На просторах интернета нашел разные мнения по наклейке ПВХ профиля. Решил использовать клей «Момент» строго по инструкции.

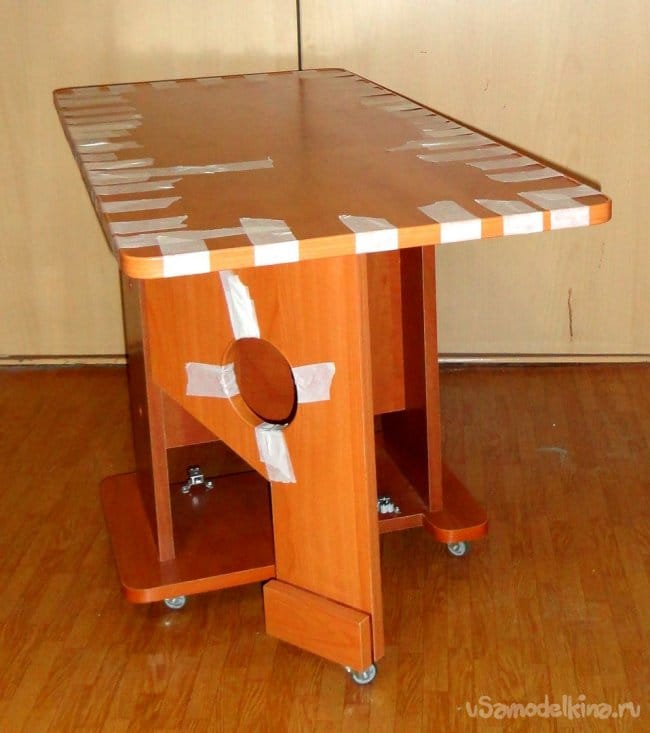

    Перед наклеиванием ПВХ профиль с оборотной стороны был обработан крупной наждачной бумагой и обезжирен. После наклеивания профиль был зафиксирован с помощью малярной ленты на сутки.



    Качество оклеивания можно будет оценить только по прошествии времени. Пока вроде держит не плохо (со всей дури отрывать не пробовал).

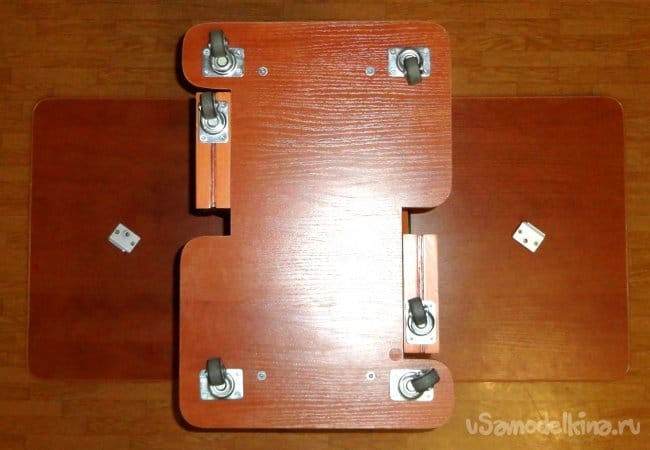

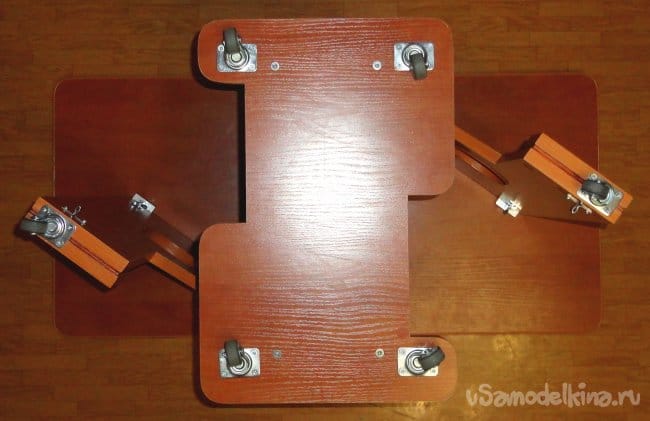

    Колеса установлены так, чтоб при сложенных ножках они при вращении не могли касаться друг друга.




    Круглые отверстия в ножках используются в качестве ручек при их раскладывании и в них убираются фиксаторы, закрепленные на боковых частях столешницы при складывании столика.

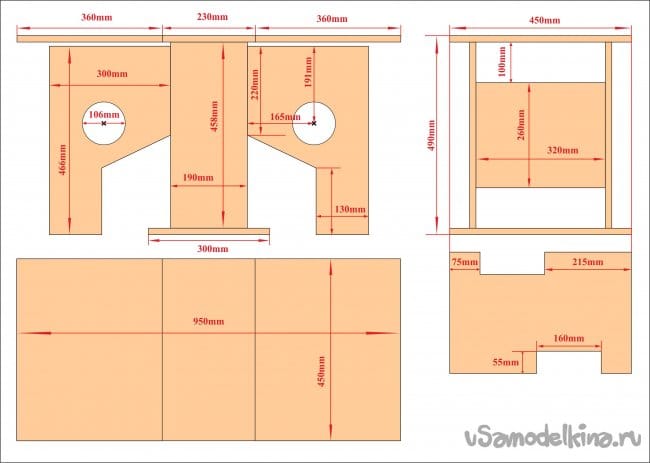

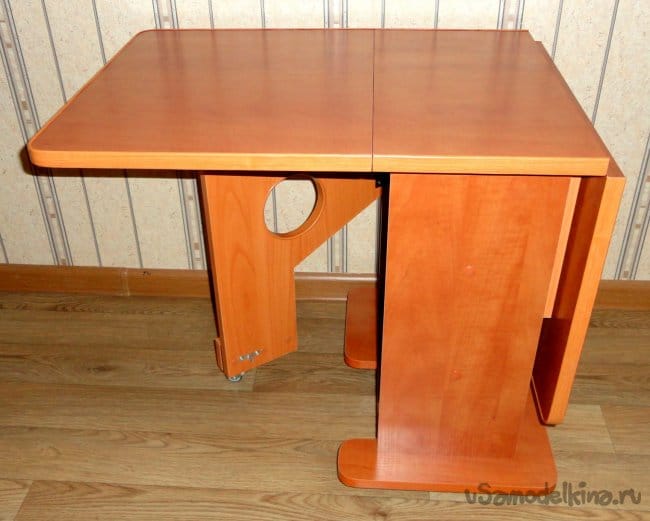

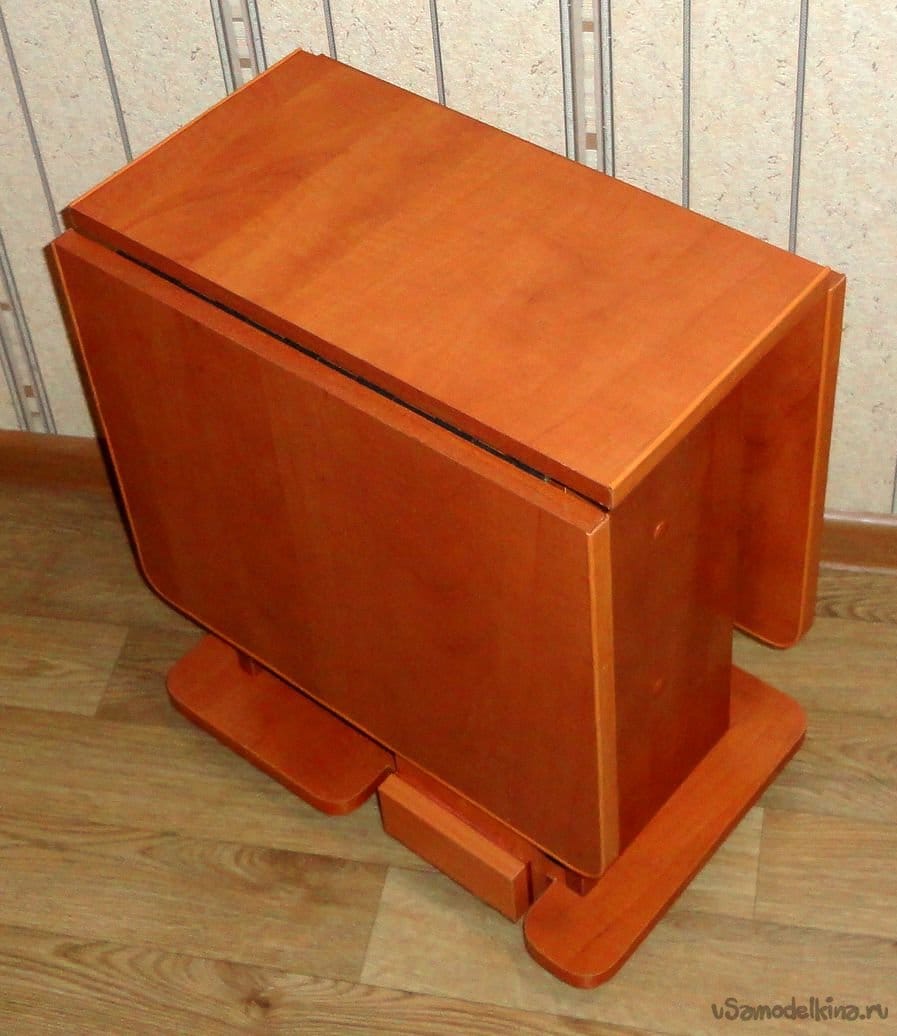

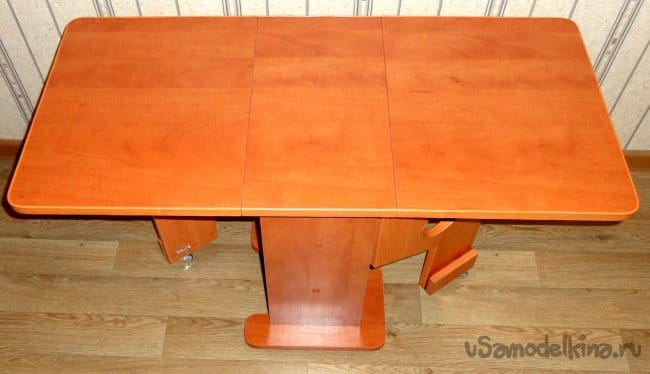

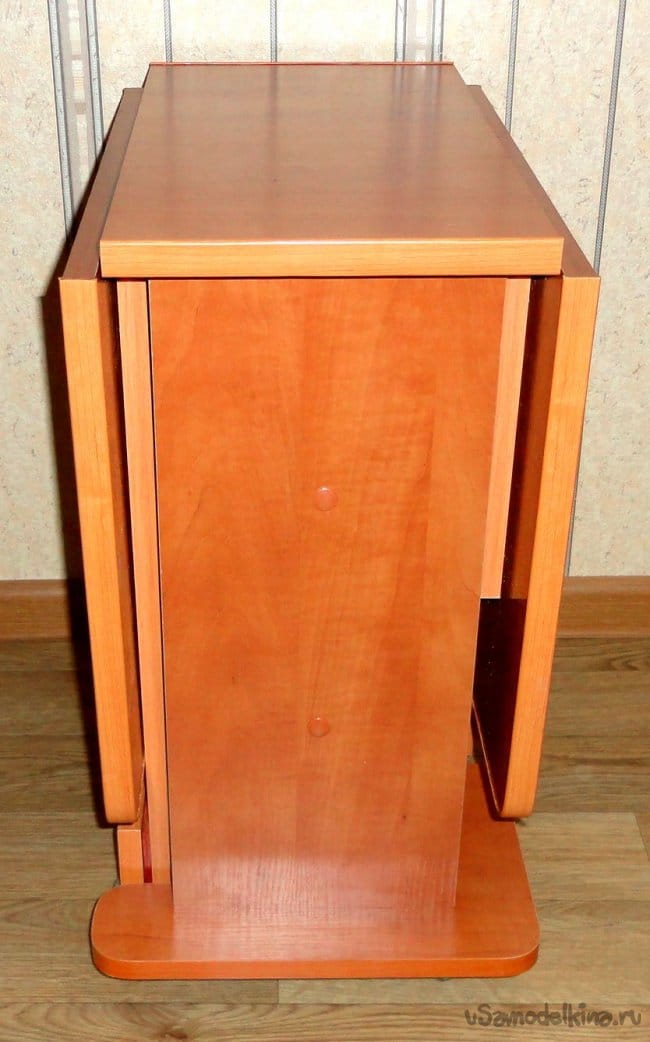

    Общая высота столика от пола (с учетом колес) получилась 528мм. Остальные размеры согласно представленной схемы. За счет колес с резиновым покрытием столик перемещается по полу достаточно мягко, плавно и не громыхает.

    Если что-то в описании упущено, надеюсь, эти нюансы можно рассмотреть на представленных фото. Заранее прошу прощения за возможные ошибки и опечатки.

    Если нужна дополнительная информация, пишите на почту, постараюсь обязательно ответить.
    Отзывы, предложения и комментарии очень приветствуются.

    Октябрь 2019г.
    Станислав Шурупкин.
