    Кассетница из мини-боксов

    Всем доброго времени суток. Предлагаю вашему вниманию свой вариант изготовления достаточно простой кассетницы из готовых мини-боксов.



    Идея состояла в следующем:
    - Собрать конструкцию с минимальными материальными затратами.
    - Сделать конструкцию максимально простой с минимальным количеством составляющих частей и минимальными трудозатратами.
    - Использовать в конструкции, имевшиеся в наличии обрезки ЛДСП, оргалита и готовые мини-боксы.

    В данной конструкции было использовано:
    - Пластиковые мини-боксы 10шт.
    - Обрезки ЛДСП (б/у) толщиной 16мм.
    - Обрезки ламинированного оргалита (б/у) толщиной 4мм.
    - Фанера толщиной 4мм.
    - Пластик толщиной 3мм.
    - Лента кромочная с клеем.
    - Мебельные стяжки, заглушки и пр. крепеж.
    - Лак быстросохнущий ХВ-784.

    Из инструментов использовалось:
    - МФИ «Dremel».
    - Дрель на стойке.
    - Электрическая ручная дисковая пила.
    - МФИ (вибрационный).
    - Шуруповерт.
    - Утюг.
    - Наждачная бумага.
    - Струбцины.

    После прогулки по магазинам и поисков в интернете готовой кассетницы с устраивающими меня параметрами (количество и размеры ячеек), я пришел к выводу, что для меня готовое изделие получается относительно дороговато. Т.к. цены начинаются более чем от 5000 рублей. Однако в сети магазинов «FIX-price» нашел довольно приличные китайские пластиковые мини-боксы на 5 ячеек по 199 рублей. Мини-боксы меня вполне устроили по соотношению размер-цена-качество. Таким образом, комплект на 50 ячеек (ящиков) мне обошелся всего 1990 рублей, что относительно дешево. Размеры мини-бокса ШхВхГ-130х240х175мм. Полезный внутренний объём каждого ящичка соответствует размерам ШхВхГ-105х35х155мм и достаточно удобен для хранения крепежа, радиодеталей и т.п.

    Кассетница из мини-боксов






    Исходя из размеров мини-боксов, из обрезков ЛДСП с помощью ручной дисковой пилы были вырезаны основные детали корпуса кассетницы. Который представляет собой вариант простейшего стеллажа (полки). В необходимых местах на торцы деталей с помощью утюга была наклеена кромочная лента подходящего цвета (цветовая гамма «клён»).



    Нижняя и средняя полки были вырезаны из обрезков ЛДСП от каких-то ящиков, которые имели готовые пазы шириной 4мм и глубиной 7мм. Размеры полок получились 654х196х16мм.



    Верхняя полка изготовлена размерами 654х160х16мм. Боковые стенки изготовлены размерами 600х160х16мм.



    С помощью дрели, установленной на сверлильной стойке, для крепления полок в боковых стенках были просверлены отверстия диаметром 5мм. И для крепления всей конструкции на столешнице верстака в нижней полке были просверлены и обработаны зенкером отверстия диаметром 6мм.



    С помощью самодельного уголка (сделанного для другой конструкции) сверловка и сборка основных деталей производилась на ровной плоскости столешницы верстака сразу по месту. Сверловка делалась шуруповертом по ранее сделанным отверстиям в боковых стенках с помощью специализированного сверла для мебельных стяжек. Детали скреплены стандартными мебельными стяжками 7х50мм.






    Таким образом каркас конструкции был собран достаточно быстро и с хорошей точностью. С тыльной стороны срезы ЛДСП были обработаны быстросохнущим лаком ХВ-784.





    Детали задней стенки вырезались с помощью МФИ, из ламинированного оргалита толщиной 4мм. Данный инструмент дает достаточно аккуратный распил (по направляющей из ДСП) с минимальной бахромой и количеством опилок. К сожалению целикового куска оргалита подходящего размера у меня не нашлось. Срезы так же были обработаны быстросохнущим лаком ХВ-784.




    В верхней детали задней стенки, с помощью МФИ «Dremel» с фрезой, сделаны вырезы под петли (для шляпок шурупов при подвеске изделия на стену).



    Обе детали задней стенки крепятся к конструкции шурупами диаметром 3мм. К средней полке они прижимаются с помощью кузовных шайб. Для возможности подвешивания изделия на стену привинчены две петли от книжной полки. Для выравнивания плоскости (в месте крепления к столешнице) при установке на стол или верстак на нижнюю полку с помощью двустороннего скотча наклеены две пластиковые полоски шириной 60мм и толщиной 3мм.




    Далее из фанеры толщиной 4мм были вырезаны два порожка шириной 12мм, длинной 654мм. Порожки были зашкурены и обработаны бесцветным лаком ХВ-784. После чего плотно и до упора установлены, в уже имевшиеся пазы на нижней и средней полках.



    При изготовлении полок остались обрезки ЛДСП размерами 654х41х16мм, один из которых был закреплен с помощью трех шурупов на краю верхней полки. На мебельные стяжки были установлены пластиковые заглушки.




    Благодаря порожкам, установленным на полках при выдвигании ящичков, сам мини-бокс из полки не выдвигается. Для вынимания мини-бокса его требуется приподнять над порожком.




    Кассетница крепится к столешнице верстака двумя винтами М6. Что позволяет, перемещать верстак не снимая каждый раз и не боясь уронить кассетницу. Так же благодаря получившейся конструкции верхней полки (для инструментов и т.п.), из неё тоже ни чего не выпадает. На данный момент кассетница снимается с верстака только когда требуется использовать всю поверхность столешницы верстака.







    По моему субъективному мнению получилась достаточно удобная система хранения для крепежа и радиодеталей. Довольно простая в изготовлении, экономически довольно выгодная т.к. затраты пришлись только на мини-боксы. Внешние размеры получились ШхВхГ-686х600х200мм. Цветовая гамма «клён». При необходимости на боковой стенке конструкции можно установить дополнительные подвесы или магнитный держатель для инструментов, или крепеж для дополнительного освещения и т.д. и т.п.

    Если что-то в описании упущено, надеюсь, эти нюансы можно рассмотреть на представленных фото. Заранее прошу прощения за возможные ошибки и опечатки.

    Если нужна дополнительная информация, пишите на почту, постараюсь обязательно ответить. Отзывы, идеи, предложения по улучшению (или удешевлению) конструкции и комментарии (по теме) приветствуются.

    Сентябрь 2020г.
    Станислав Шурупкин.
    Email: st-shur@mail.ru
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

    Встроенный угловой книжный шкаф

    Аптечка в мастерскую своими руками

    8.5
    Идея
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    8.5
    Описание
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    9
    Исполнение
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    Итоговая оценка: 8.67 из 10 (голосов: 2 / История оценок)

    Добавить комментарий

    9 комментариев
    Korolev
    Kirill-sev,
    а я так и сделал, только не смотал синей изолентой, а стянул пластиковыми хомутами
    Возможно для кого-то вопрос эстетичного внешнего вида тоже важен, особенно если это не мастерская, а квартира.  yes
    Kirill-sev
    Korolev,
    а я так и сделал, только не смотал синей изолентой, а стянул пластиковыми хомутами. вот уже 9 лет "полёт нормальный".
    Korolev
    st-shur,
    настольную лампочку (с гибкой шеей) с основанием в виде "прищепки".
    Знаю такую, она меня здорово в командировках выручала. yes
    st-shur Автор
    Korolev,
    А сверху какой-нибудь светильничек на гибкой "шее".
    Сверху закрепил стандартную настольную лампочку (с гибкой шеей) с основанием в виде "прищепки".
    Korolev
    st-shur,
    Зачем же от холодильника, когда у меня есть готовый вариант за 99р
    Да я себе тоже таких понакупил, применяю где непопадя! Недавно крышку большого пластикового контейнера, положенного набок, фиксировал в вертикальном положении, очень удобно.  yes
    st-shur Автор
    Korolev,
    или длинный магнит (из уплотнителя двери холодильника) для мелкого инструмента

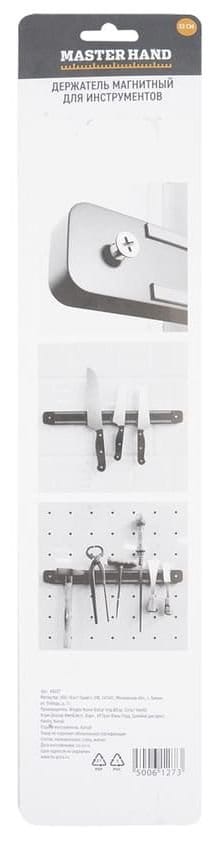

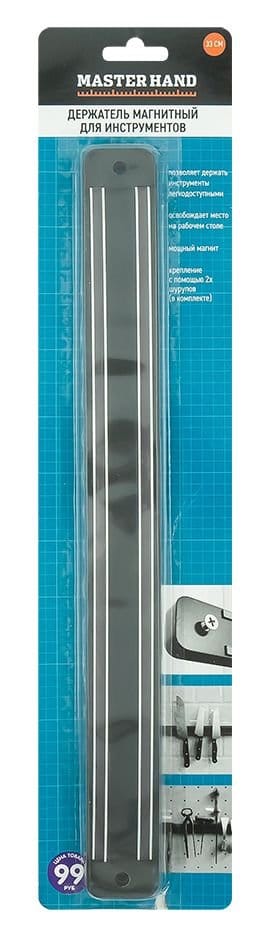

    Зачем же от холодильника, когда у меня есть готовый вариант за 99р. из магазина дешевых товаров, да и с креплением без проблем.



    Korolev
    st-shur,
    Сначала была похожая идея
    Да нет, шикарная конструкция получилась! Сбоку можно и подставку для паяльника прикрутить, или длинный магнит (из уплотнителя двери холодильника) для мелкого инструмента. А сверху какой-нибудь светильничек на гибкой "шее".  yes
    st-shur Автор
    Korolev,
    А если серьёзно, то склеил бы каркасы между собой и приклеил бы весь блок к задней стенке.
    Сначала была похожая идея. Но т.к. было свободное время и халявный материал, то решил повозиться. К тому же полноценная полка намного удобнее. При необходимости можно менять боксы + достаточно удобная верхняя полка. Да и есть идея закрепить на ней дополнительное освещение и прочие доп. элементы для повышения удобства рабочего места.
    Korolev
    Сделать конструкцию максимально простой с минимальным количеством составляющих частей и минимальными трудозатратами.
    Сделано добротно, но я ленивый, просто примотал бы боксы друг к другу синей изолентой (шучу)!  smile А если серьёзно, то склеил бы каркасы между собой и приклеил бы весь блок к задней стенке.  yes
