    Мобильная, очень эффективная, печь для сжигания мусора из металлической бочки



    Здравствуйте, уважаемые посетители сайта "В гостях у Самоделкина". Сегодня я хочу представить вам очередную мою самоделку - печь для сжигания мусора на приусадебном участке.
    Кому не хочется читать статью, посмотрите видео - в нём я поверхностно рассказал о ней.

    Начну по порядку. Часто возникает потребность сжечь какой-то мусор , образующийся на участке. Я не говорю про бытовой мусор (бумага, пластик и прочее), который можно сдать на мусороперерабатывающий завод. Я имею в виду "растительный мусор" - ветки, листва и прочее. Когда-то давно, в каком-то, ещё советском журнале я видел описание печки из металлической бочки, в которой вместо дна была решётка. Там утверждалось, что в ней легко и быстро можно сжигать сырые ветви с листьями, мокрую подгнившую осеннюю листву, мокрые гнилые доски и прочее. Я, до относительно недавних пор "по старинке" сжигал мусор на костре. Но вот, вышло постановление о том, что сжигание мусора на приусадебном участке запрещено, и будет налагаться штраф. (Забегая вперёд, скажу, что потом его отменили.) Тогда я проконсультировался со своим другом, который работал в МЧС и занимал на тот момент достаточно высокий пост. От него я узнал, что, действительно, сжигать нельзя, но в постановлении есть такая фраза: "без использования специальных печей". Описания этих печей нет нигде, а посему, сказал он, можно взять любую бочку, наделать дырок и сжигать в ней! Штрафа не будет!)))

    И вот, я взял бочку... и решил проверить ту информацию, которую тогда читал в журнале. Я вырезал у бочки дно, и поставил её на решётку, которую, в свою очередь, расположил на кирпичах.

    Результат превзошёл все ожидания!!! Когда в бочке разгорается огонь и она раскалится, появляется такая тяга, что она гудит, как ракета!!! Внутри у неё - "аццкое пекло", и можно туда забрасывать что угодно - сгорит всё!!!

    Приведу несколько примеров.
    У нас летом от сильного ветра сломалась старая яблоня. Мы уже давно хотели её спилить, но вот, она сама сломалась. И это - летом. То есть, она вся покрыта листьями. Обычно, это означает, что, порезав бензопилой ствол и толстые ветви, всю мелочь приходится свалить в большую кучу и подождать, минимум, полгода, (а то и больше), пока это всё подсохнет, и его можно будет сжечь.

    В нашем же варианте всё заняло полдня. Я обрубил все мелкие ветви, и, пока я , при помощи бензопилы распиливал толстые ветви на дрова, жена всё мелкое сожгла! В разгоревшейся бочке сырые ветви прямо с листвой сгорали мгновенно!

    И второй, "особо выдающийся" пример эффективности такой конструкции. Моя супруга очень любит цветы! Георгинами, например, был обсажен длинный забор с тыльной стороны участка. Цвели они пышно и красиво. Но однажды осенью случился ночью сильный заморозок! И все эти цветы были прихвачены морозом и стояли с почерневшими цветами. И вот, представьте себе, что за вечер мы сожгли целую гору этих георгин!!! Вот эти "мясистые" стволы, из которых, если сжать, выступает вода, широкие зелёные листья, большие мокрые почерневшие цветы - всё легко сгорало, только успевай загружать!

    Есть у такой конструкции и один минус. Если мусор сухой - нельзя нагружать много. Потому что тяга настолько мощная, что горящий мусор может взлетать очень высоко. И сама бочка сильно раскаляется, и на жаре, к примеру, к ней даже бывает трудно подойти, чтобы забросить очередную порцию. То есть, располагать её нужно далеко от строений и сооружений, а загружать топливом очень аккуратно. Ведь, уменьшить пламя, как в газовой плите, уже не получится! ))))

    Данная бочка, хоть она и достаточно тонкостенная, прослужила мне верой и правдой пять лет. После остывания я всегда накрывал её пленкой, чтобы не выставлять под дождь прокаленный металл. Но, всё-же, она прогорела насквозь. И вот, сейчас, я решил сделать новую, и при этом обязательно учесть все недостатки старой. А недостатки следующие:
    1. Мобильность. Ведь, стоящая на кирпичах, закопченная бочка и куча пепла под ней совсем не являются украшением приусадебного участка! К тому-же, как уже писал, она может сильно "дышать жаром" и, при определённом направлении ветра, её хорошо бы и располагать в разных местах.

    2. Долговечность. Старая прогорела. Её не жалко. Но, если я буду уже не просто ставить на кирпичи бочку, а собираюсь сделать на её базе некую мобильную конструкцию, то жалко будет терять всю эту конструкцию из за прогорания бочки! Сначала я думал о способах её футеровки, но потом просто решил сделать конструкцию, в которой бочка легко заменяется. Ведь найти бочку совсем не сложно и не дорого.)))

    3. Облегчить обслуживание. В старой приходилось совком выгребать из под неё пепел. И, чтобы растопить её с сырым мусором внутри, приходилось, стоя чуть ли не на четвереньках, закладывать под неё сухие дрова , и потом, в такой же позе их и поджигать.)))
    Всё это мне удалось реализовать, и вот что я для этого использовал:

    1. Сама, собственно, бочка. (В моём случае - от машинного масла).
    2. Колёса от гидравлической тележки.
    3. Болты с гайками и шайбами М20.
    4. Старая решётка из арматуры.
    5. Полоса 40х4 и 20х4.
    6. Труба профильная 20х20.
    7. Обрезки уголка 50х50, 40х40 и 25х25 (какой был)))
    8. Крышка от старой газовой плиты.

    Итак, начал я с того, что купил бочку. Это не составляет особого труда - такую бочку можно взять, практически "за пиво" в любом пункте замены масла. Как уже писал, я решил сделать её мобильной и легко заменяемой. Чтобы этого добиться, я придумал сделать некое подобие тележки для сумок, только больших размеров, на которой бы крепилась бочка. Измерил её и узнал, что диаметр - 58 см. Крышка от стандартной газовой плиты, которых у меня есть много в "нужном металлоломе", имеет размер 58 на 60 см.


    Поэтому я решил использовать такую крышку в качестве поддона для сбора пепла. И поэтому, размер решётки, которая выступит площадкой для бочки, мне диктовали размеры этой крышки.)))

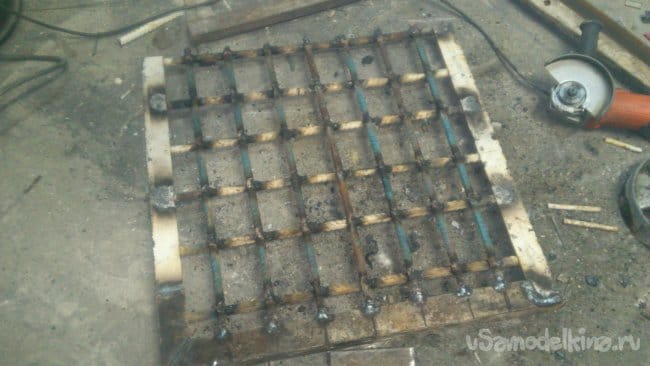

    Для изготовления площадки я решил использовать старую решётку, сваренную из толстой арматуры, которая тоже нашлась в металлоломе:


    Сначала вырезал из неё два участка нужных размеров:



    Если их сложить вместе, то получится уплотнить решётку:

    Но её нужно уплотнить и поперёк. Для этого я использовал старую арматуру, бывшую когда-то элементом перголы для винограда)))):

    Так-же, были добавлены по периметру недостающие уголки.


    Решётку нужно поставить на колёса. В качестве таковых я использовал колёса от гидравлических тележек (которыми на складах перемещают поддоны с товаром). На предприятии их меняли из за износа пластикового покрытия.

    Но мне то, как раз, нужны цельнометаллические колёса, которые не будут бояться жара! Поэтому я их забрал и удалил остатки "шин":


    В колёсах были установлены 204-е подшипники, размер внутренней обоймы у которых 20 мм:


    Поэтому, чтобы изготовить оси, я купил два болта М20 с гайками и шайбами:



    Под решёткой я хочу разместить поддон для размещения топлива при растопке и для сбора залы. Подумав, я решил, что оптимально будет расположить его ниже решётки на 25 см. Значит, если располагать поддон на уровне осей колёс, то сами колёса нужно установить на каких-то стойках, высотой 25 см. Покопавшись в металлоломе, нашёл два обрезка уголка 50х50:


    Сначала хотел просверлить отверстия, вставить в них болты и приварить... Но сверлильный станок остался на другом конце города, а сделать отверстия диаметром 20 мм в уголке со стенкой 5 мм при помощи бытовой дрели - тот ещё мазохизм!))))... Поэтому я просто сделал прорези болгаркой:

    Вставил в них болты и крепко приварил шляпки:


    Порывшись, нашёл ещё несколько древних уголков 40х40, оставшихся после разборки печей. Из одного сделал "балку", соединяющую колёсные стойки:



    И приварил готовое "шасси" к решётке.

    Передний упор сварил из профильной трубы сечением 20х20мм:


    И приварил его к получившейся тележке:

    .......и сильно расстроился...
    Как это часто бывает, то, что представлялось в теории правильным, на практике нуждается в сильной корректировке!

    Тележка оказалась слишком высокой! Водрузив на неё бочку, я понял, что забрасывать в неё мусор будет очень неудобно даже мне! А что уж говорить о моей супруге, которая, конечно-же, ростом пониже! Пристроив поддон на ту высоту, на которой он должен быть, я увидел, что расстояние между ним и дном бочки в 25 см избыточно! Для того, чтобы пламя от растопочного топлива наиболее эффективно попадало в бочку, его нужно уменьшить вдвое!!! Используя обрезки металла и кирпичи в качестве подставок, я опытным путём пришёл к выводу, что 10 см будет в самый раз. Кроме того, поддон тоже можно расположить не над осями колёс, а под ними ("клиренс" у моей конструкции оказался тоже избыточен!))). А это уменьшит общую высоту конструкции ещё на 5 см.

    Итого, в совокупности, моя бочка опустится на 20 см. На практике - это очень существенно!
    Хорошо, что сварил я пока только "на прихватки". При помощи небольшой кувалды оно всё быстро "разобралось":


    На этот раз я уже не торопился собирать, ведь, размеры уже определил. Решил приготовить и остальные элементы - рукоятку для перевозки и крепление бочки. Рукоятку я изготовил из профильной трубы, сечением 20х20 мм:



    Когда рукоятка была готова, я сварил тележку и примерил к ней рукоятку и бочку:


    Крепление для бочки сделал из полос, бывших когда-то петлями в дверях сарая:




    А "ответную часть" сделал Т-образной, закрепив её на вертикальном отрезке полосы:



    Стягивать крепления вокруг бочки я придумал следующим образом: на один конец приварить болт М10 на 100

    , на другой - гайку М12:

    Она будет выполнять роль "уха" в которое проденется длинный болт и затянется гайкой М10.
    А пока нужно подготовить бочку. Болгаркой с отрезным кругом я вырезал сначала верхнюю крышку:

    Внутри, кстати, нашлось поллитра масла))))

    Не привык выбрасывать всё, что можно использовать.)))) Пусть будет. В автомобиль я его заливать, конечно, не собираюсь... Но вот, цепь в бензо/электропилах смазывать, например - вполне пойдёт! )))) (Кто-нибудь, ещё может похвастаться тем, что смазывает цепи в пилах исключительно кастроловской синтетикой??? ))))

    Дно вырезал не по самому краю:

    Перед сборкой нужно ещё сделать крепление поддона. Положил конструкцию "на спину" и приварил "салазки" из уголков 25х25. (Какие нашёл!)))))

    Теперь поддон, в роли которого выступает крышка от газовой плиты, можно задвигать под бочку после того, как на нём развели огонь. А потом его можно доставать и уносить вместе с высыпавшимся из него пеплом.


    Посмотрел... Надо бы и впереди какой-то упор для поддона сделать... Но, как на зло, никаких уголков малого сечения уже не было в обрезках... Нашёл только обрезки профильных труб... Подумал немного, и решил использовать их. А заодно и переделать передний упор. Ведь, конструкция будет более устойчивой на неровностях, если впереди не будет сплошной перемычки.




    После того, как отрезал всё лишнее и торчащее, возникла необходимость как-то заглушить торчащие вверх торцы профильной трубы. Пластиковые заглушки, ведь, здесь использовать не получится - поплавятся. Поэтому я срезал торцы вот таким хитрым образом:

    После чего пригнул молотком оставленную площадку, заглушив торец:

    В нижних торцах труб, там, где может скопиться конденсат, сделал технологические прорези:



    Зачистил швы... Готово к покраске:



    Подумал, что поддон хорошо бы снабдить ручкой, наподобие дверной. Тогда его будет удобнее доставать/вставлять. Нашёл обрезок полосы. Выгнул молотком в тисках ручку. (При этом, выгнул её так, чтобы она после установки, была чуть наклонена вверх - так будет удобнее:





    Просверлил отверстия. Стал искать заклёпки и заклёпочник... Заклёпки нашёл, инструмент - нет! Где-то, в завалах моего инструмента, их есть два.... Но...Время-деньги... Что ж... становим на болты М5 с гайками. Благо, болтов, гаек и шайб всех "быловых" (до м12) размеров у меня всегда есть большой запас :



    После изготовления печки из колёсных дисков остался почти полный баллон термоэмали. Ею я покрасил конструкцию. Кроме самой бочки, конечно. Красить бочку термоэмалью, пока не сгорит родное лакокрасочное покрытие, бессмысленно!

    И вот, когда уже покрасил, вспомнил, что хотел воплотить ещё одну задумку... Дело в том, что жена часто собирала на огороде небольшое количество мусора, бросала его в бочку и не поджигала, потому что мало, или, потому что нет сейчас времени. Бывало, что мусором бочка заполнялась на треть, а то и наполовину. Прежде чем разжечь, нужно обеспечить сквозной канал для прохода воздуха. И часто приходилось вынимать мусор из бочки, и закладывать обратно. Вот, чтобы такого избежать, я решил в центре нижней решётки сделать острую "пирамидку" из арматуры, которая не даст мусору слежаться и образовать сплошной плотный слой.



    Теперь, даже если мусор лежит выше пирамидки, кочергой сверху достаточно не сложно "проворошить" в нём отверстие.
    Ну вот, собственно, и всё! Печка готова:



    Можно развести небольшой костерок на поддоне и задвинуть под решётку.
    А, когда прогорит, достать поддон, высыпать с него пепел, и использовать поддон в качестве верхней крышки:




    А потом просто увезти её куда-нибудь, за сарай, или под навес. И с глаз долой, и от дождя спрятать.)))
    Сейчас ранняя весна. Жечь пока нечего. Но, как говорится, "готовь сани летом"...
