    Картонный планер, новые крылья


    После успешных полетов первого варианта картонного планера, появилась новая идея.
    Очередная покупка в магазине ИКЕЯ, толкнула мысль увеличить размах моего картоныча.

    Первые силовые нервюры из шлифованной фанеры 4мм, без облегчений.

    Подгоняю лонжерон тоже более мощный 10х2 мм.

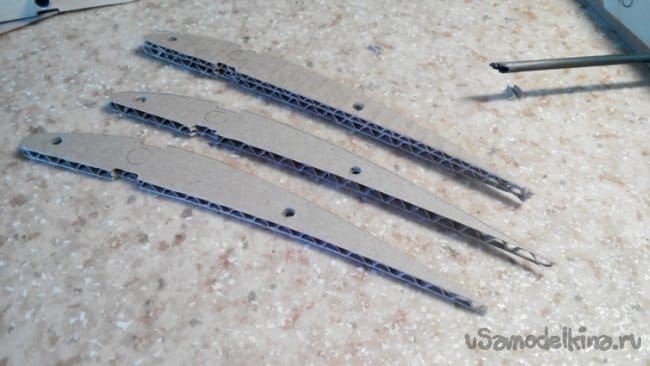

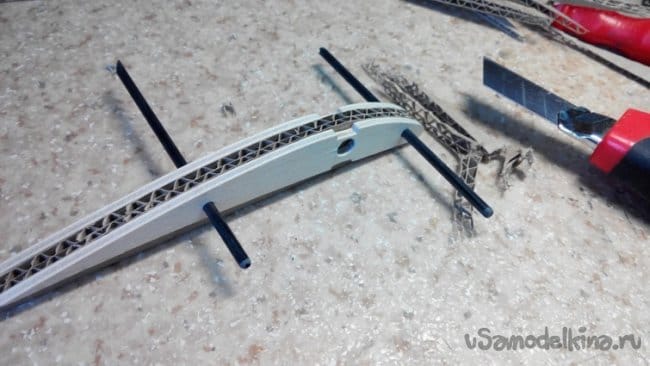

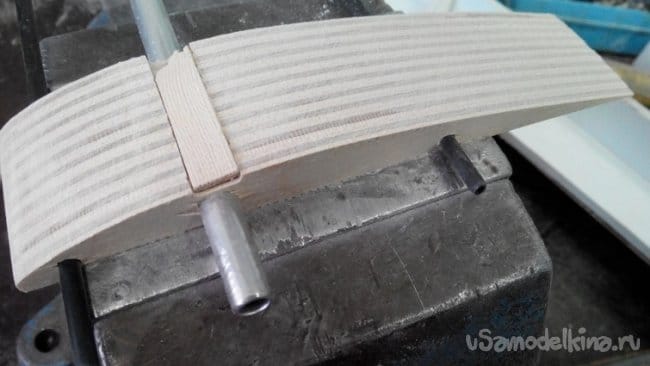

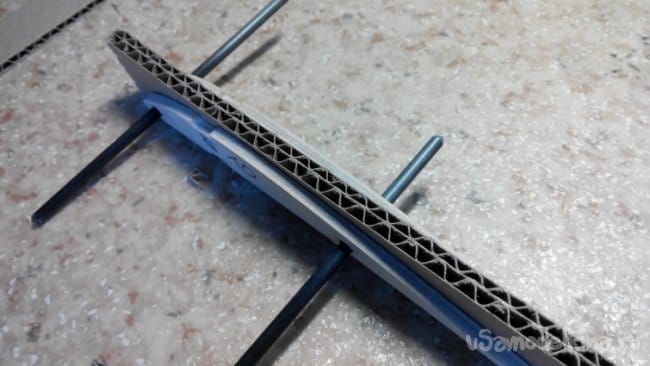

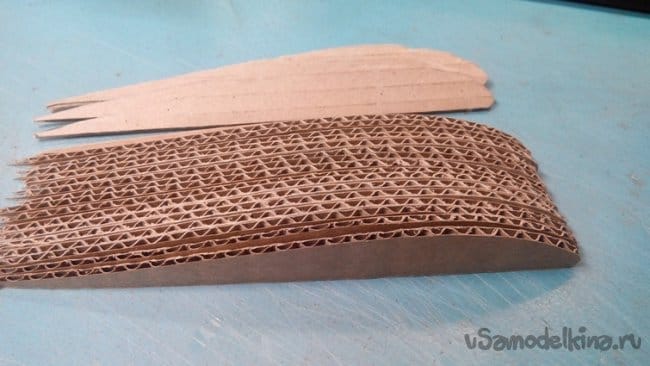

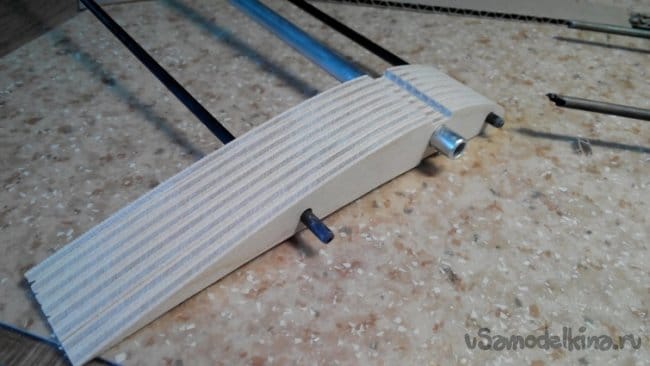

    Картонные нервюры вырезаю более тщательно между двух шаблонов и по одной, во избежание неточности.
    Поскольку профиль выбрал а,ла Дрела.

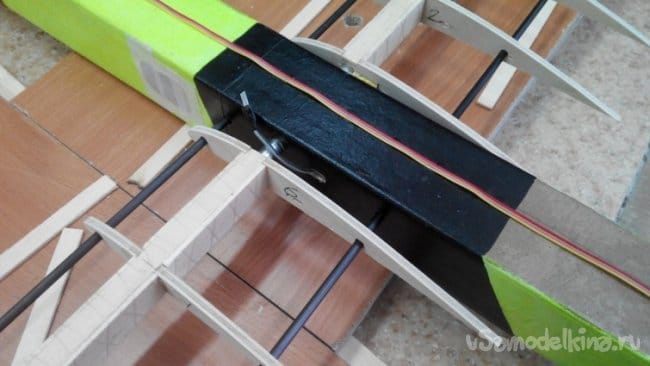

    Подгоняю крыло к фюзеляжу, корневые лонжероны для прочности обвязываю кевларовой нитью на клее титан.

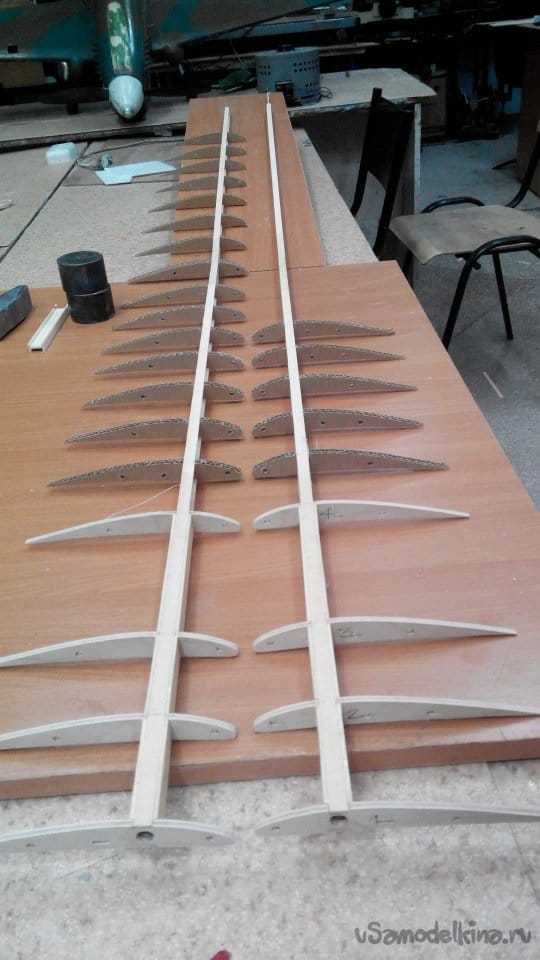

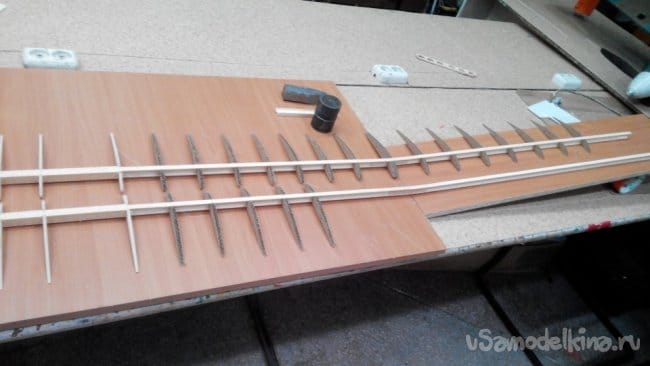

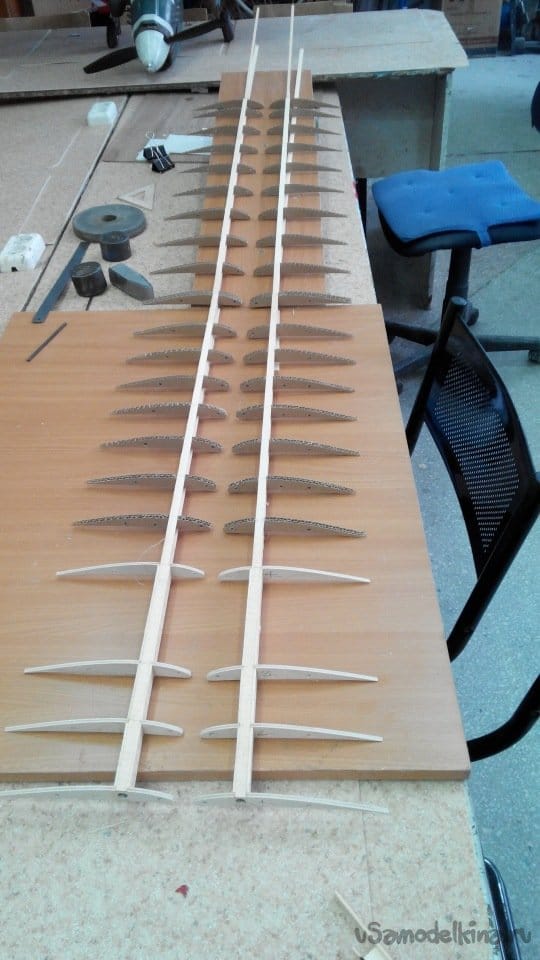

    После подгонки крыла к фюзеляжу, на простейшем стапеле начинаю собирать крыло.
    Картонный планер, новые крылья

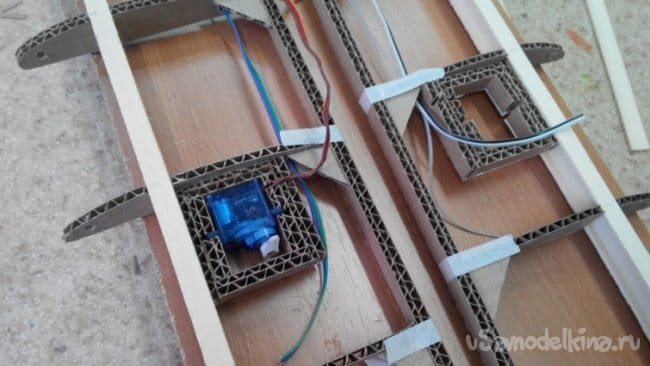

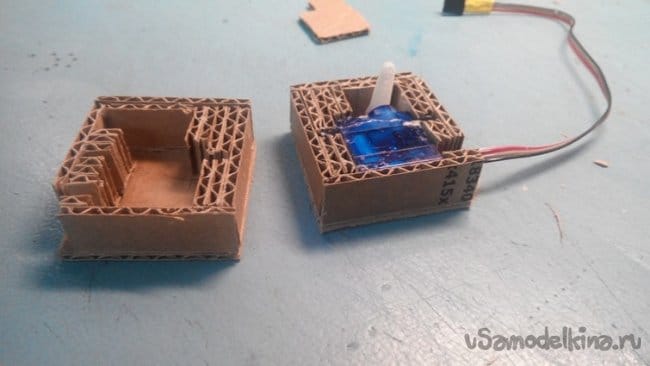

    Колодцы под сервы из картона.

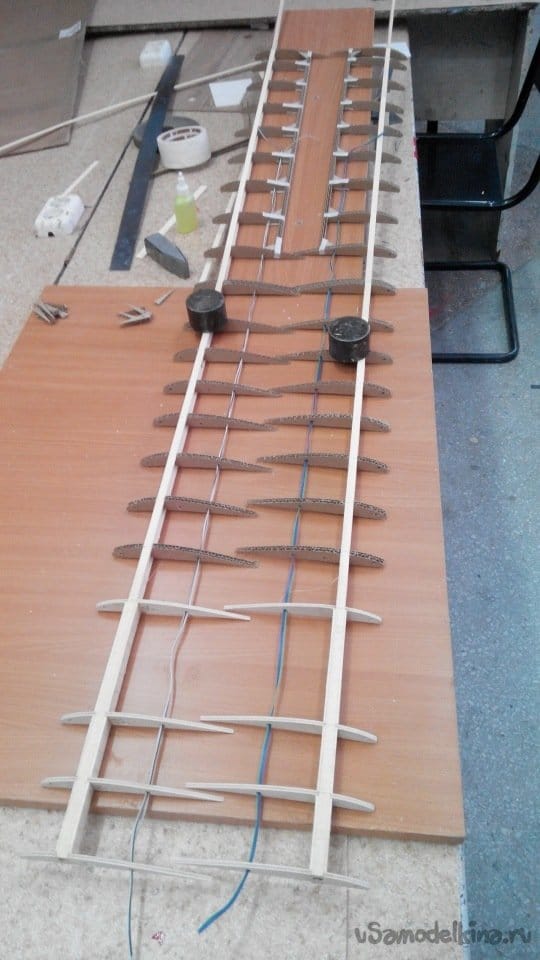

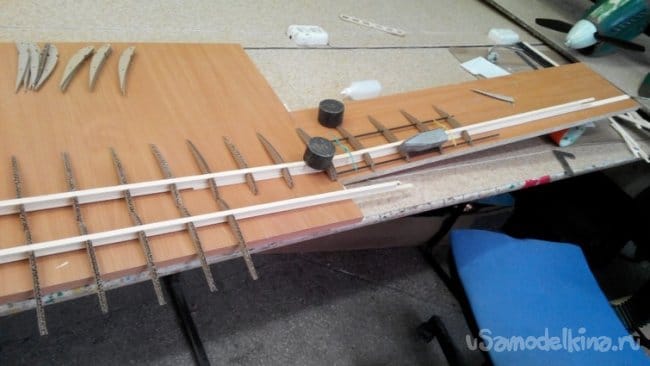

    Продолжаю склейку набора.

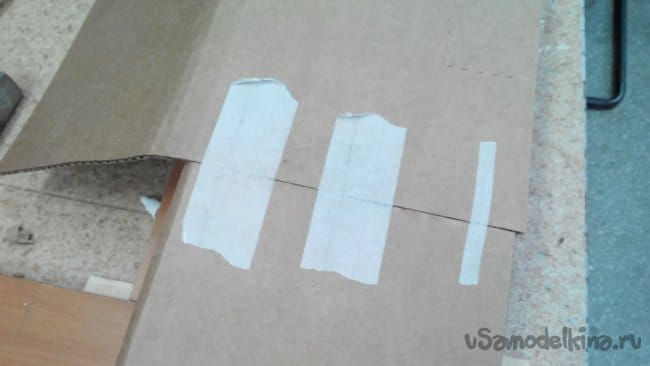

    Поскольку размер картона слегка небольшой, крыло пришлось собирать из трех секций.

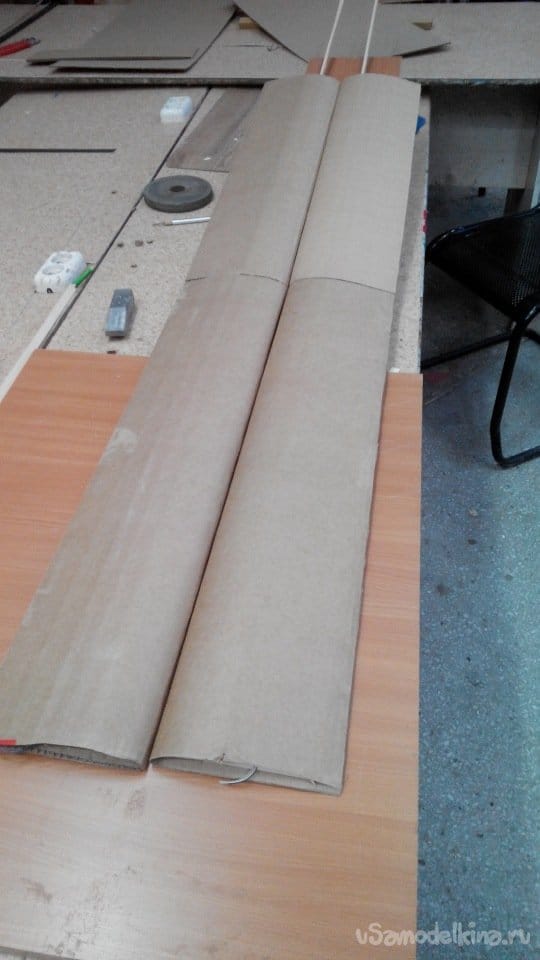

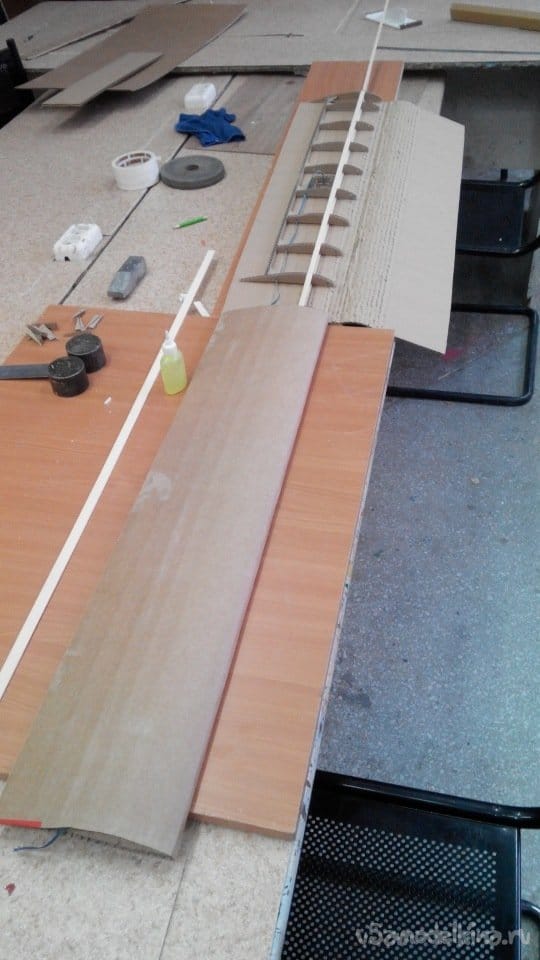

    И окончательно зашиваю крылья картоновой обшивкой.





    Готов аппарат.
    Поехал на пробные полеты.



    Полетела большущая такая картонная шуковина.

    И слегка поближе пролет аппарата.

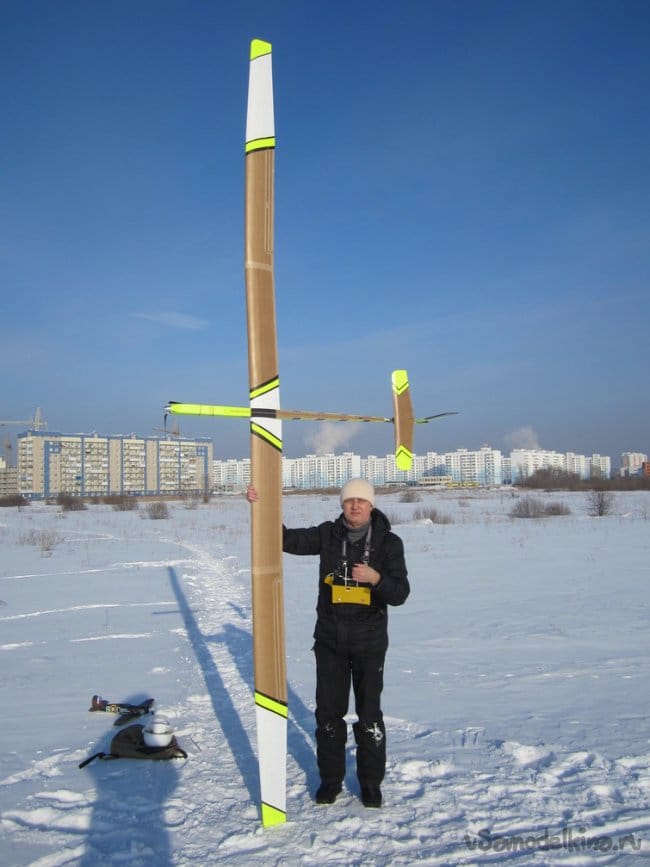

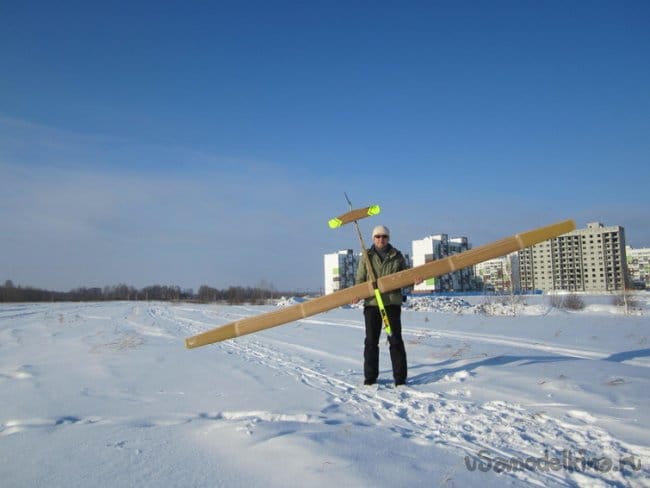

    Вот такой размерчик.

    Затем навалилось лето.

    Летал много и качественно.


    И еще одна зима и еще одно лето.
    Девятого мая открывал сезон.
    И поймал сбой управления по элеронам.

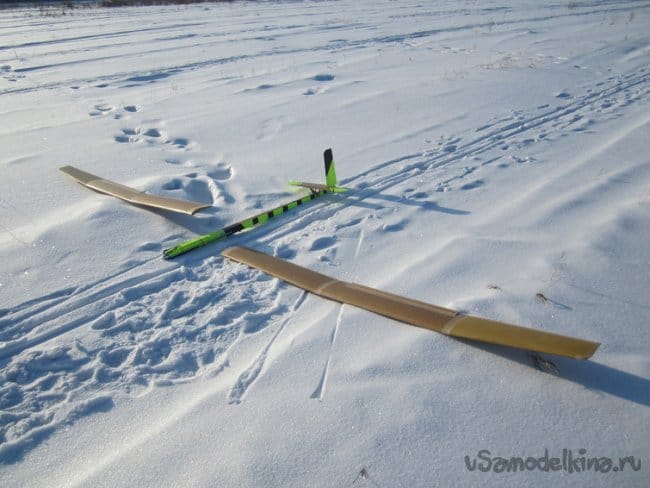

    Красивенький такой натюрмортик на весенней травке.

    Жертвенная секция фюзеляжа сломалась на нужном месте.

    Фюзеляж уже собрал, начал новые крылья.
