    Простой ключ из цепи (делал для фитингов и пр.)



    Всем привет, понадобился ключ для фитингов, труб и прочих соединений. На скорую руку собрал нужный ключ из цепи, куска трубы и прочего хлама. Особо ниче не рассчитывал, не вымерял, все на глаз.

    Идею подсмотрел в ютубе, но не понравились мне все эти резьбовые стрежни и прочее. У меня на цепи просто петля, которая цепляется за зубья. Такую цепь можно накинуть на цельную трубу и подкрутить соединение.

    Отлично цепляет разные фитинги, углы и прочие соединения. Также прекрасно на определенном радиусе цепи ключ хватает трубы!
    Еще интересна работа инструмента тем, что наблюдается некий «храповой» эффект. В одну сторону петля затягивается и держит фитинг, а в другую сторону петля ослабевает и отпускает деталь.

    Если самоделка заинтересовала, предлагаю изучить ее более детально!

    Материалы и инструменты, которые использовал автор:

    Список материалов:
    - кусок трубы;
    - стальная пластина;
    - кусок велосипедной цепи;
    - гвоздь (у меня сотка).

    Список инструментов:
    - болгарка (УШМ 125 мм);
    - сварочный аппарат;
    - плоскогубцы.

    Процесс изготовления самоделки:

    Шаг первый. Подготовка деталей
    Отрезал кусок стальной трубы, длину выбирал на глаз. Если рычаг будет маловат, в трубу можно всегда вставить чего подлиннее.
    Из гвоздя согнул петлю, она потом приваривается к концу цепи. Вырезал стальную пластину, в ней будут прорезаны зубья.




    Шаг второй. Сборка
    Свариваем ключик, после сварки останется нарезать зубья. Я резал их под углом болгаркой с обычным отрезным диском. Все сделано на глаз, поэтому криво, но не в этом суть. В процессе работы чаще всего используется первые два зубца.




    Шаг третий. Испытания

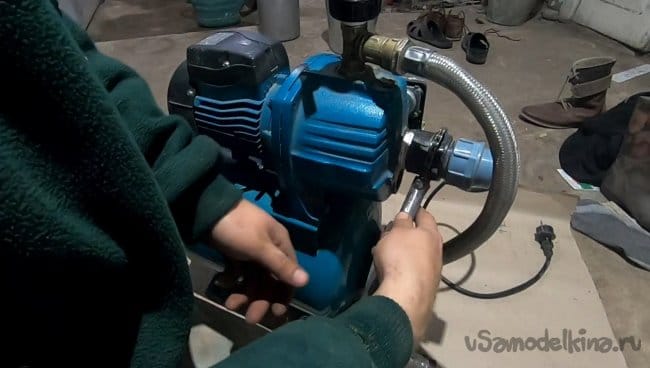

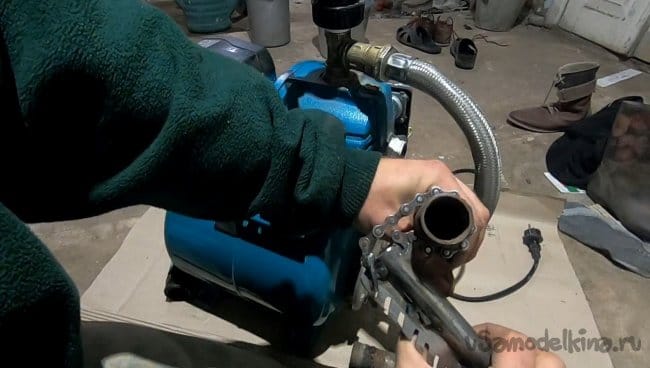

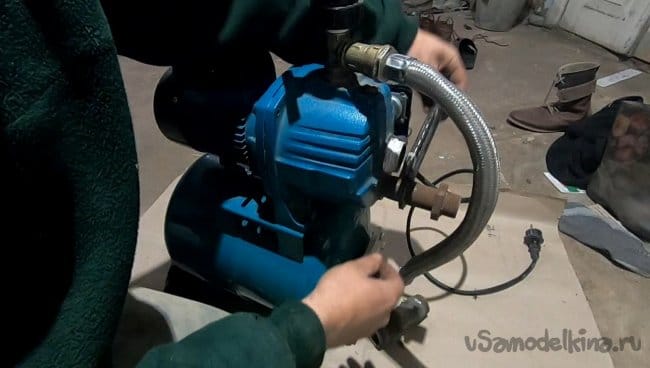

    Ключ готов, он отлично вращает трубы, разные фитинги, как пластиковые так и металлические, ключом доволен.
    Для работы нужно немного опыта, там есть много приемов, как можно схватить фитинг или трубу, нужно подбирать оптимальную длину петли, я это понял с первых нескольких минут.

    На этом проект завершен, надеюсь, вам самоделка понравилась, и вы нашли для себя полезные мысли. Удачи и творческих вдохновений, если решите повторить подобное. Не забывайте делиться с нами своими идеями и самоделками!
