    Сгоревшая лампочка освещает новый номер дачного домика


    Здравствуйте, уважаемые читатели и изобретатели! Хочу вынести на ваш суд свою самоделку. Это обыкновенный номер дачного домика с автономной подсветкой сгоревшей лампы, которая работает от датчика движения и собранной солнечной панели. Все это включаться в вечернее время, а датчик движения зажигает лампу, если рядом двигаются теплокровные.

    Мне понадобилось:
    Садовые китайские светильники (вернее солнечные панели от них) Кусок стекла, силикон, тесина сосновая, уголок ПВХ, клей (МОСФЕТ), зеркальный пластик. Аккумуляторы 18650 6 шт , контроллер заряда-разряда PCM BMS 3S max 30A 12В для 3 Li-Ion аккумуляторов 18650,транзисторы – NPN 2шт, МОСФЕТ irf. Не работающая китайская светодиодная лампа с количеством светодиодов шесть, паяльник, олово, инфракрасный датчик движения HC-SR501. Балясина, окантовывающая лента ПВХ.

    1. этап - Сборка солнечной батареи подзарядки.

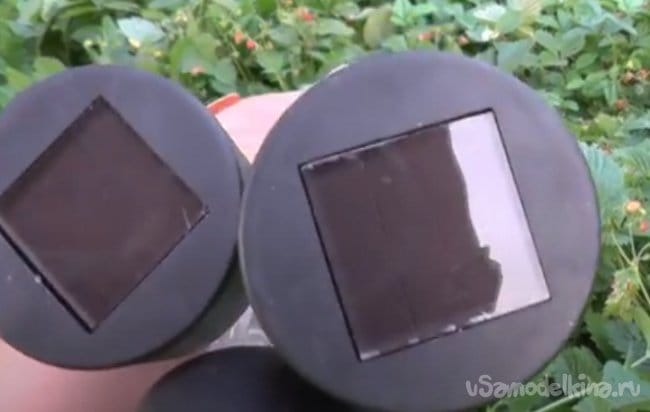

    Мой приятель лет десять назад был очень озабочен дизайном приусадебного участка. У него были и шикарные растения, всякие керамические прибамбасы, и в том числе садовые светильники на солнечных батареях.
    Сгоревшая лампочка освещает новый номер дачного домика

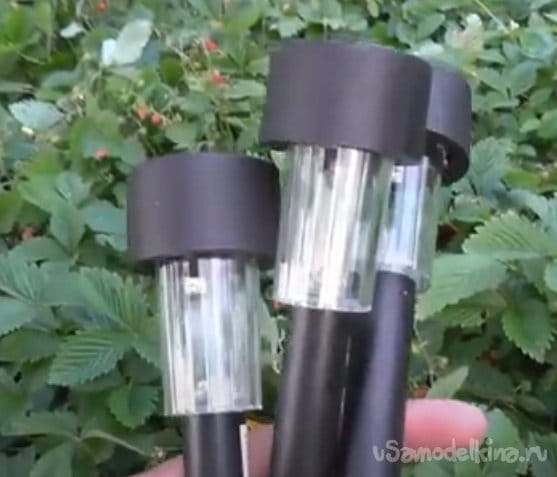

    Вечерами они уютно подсвечивали дорожку и стены, но то ли сделаны они были в Китае, то ли аккумуляторы были так себе, чудо постепенно погасло и было забыто. Спустя время все эти светильники перекочевали ко мне.
    Я их разобрал, ненужное утилизировал, а оставшееся применяю в самоделках для дома.

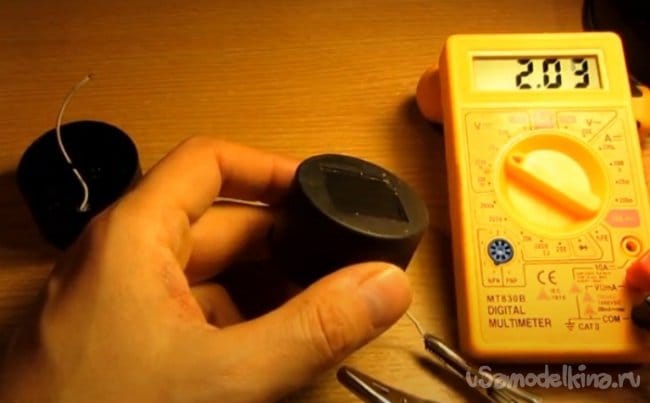

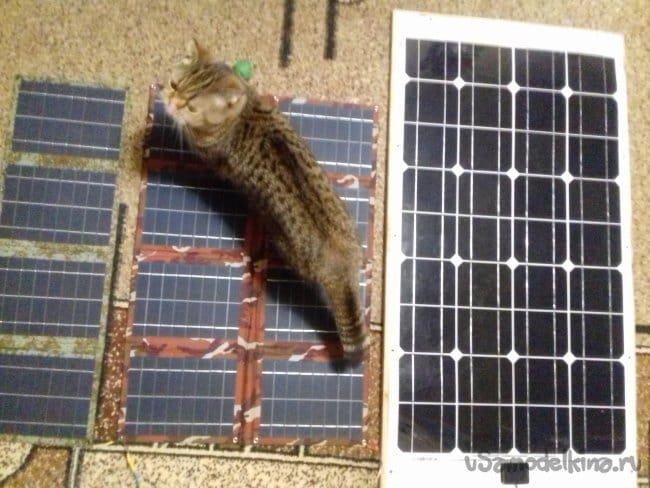

    Для воплощения идеи мне понадобились солнечные элементы, Даже при лампе накаливания они выдавали 2В. Имея в наличии более двадцати штук, решил собрать их в батарею

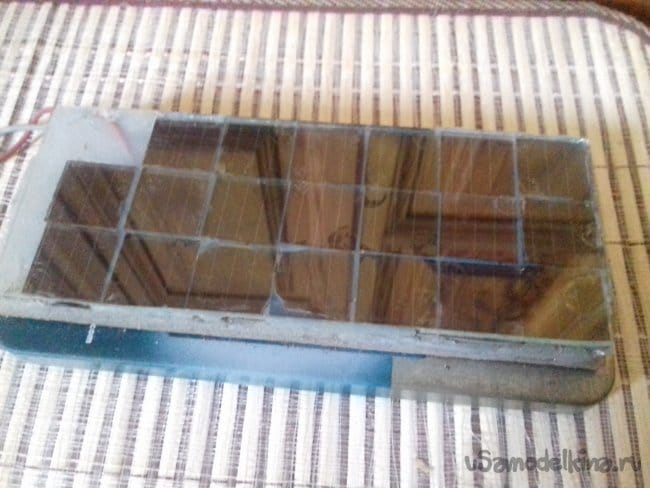

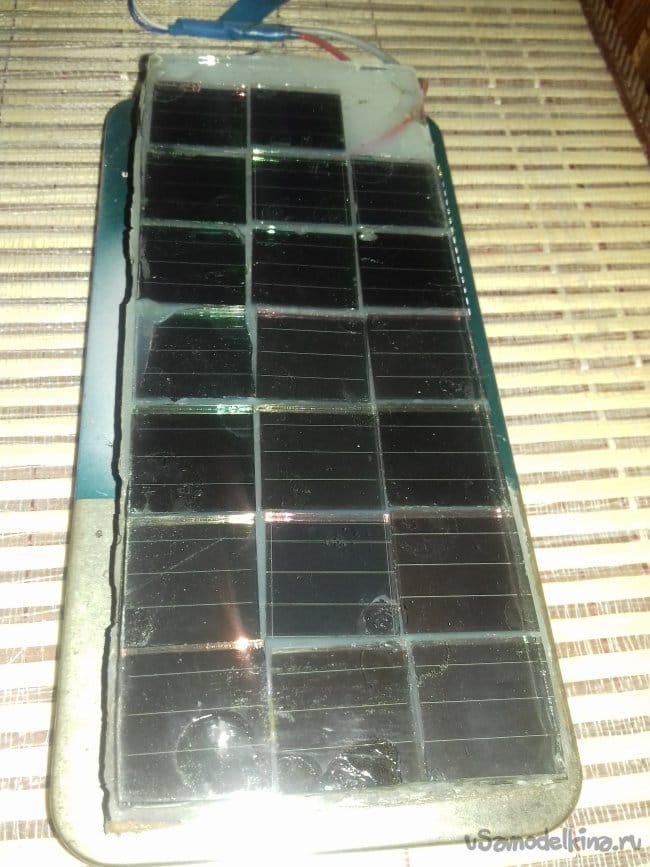

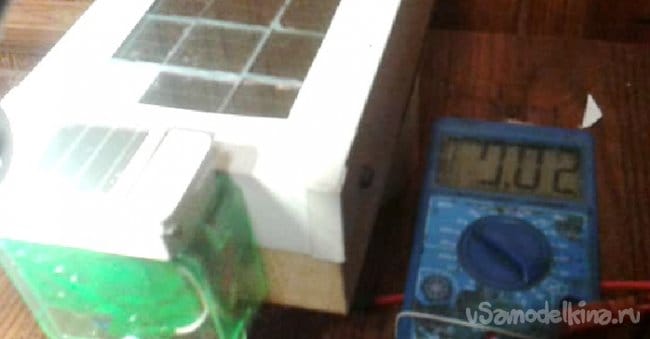

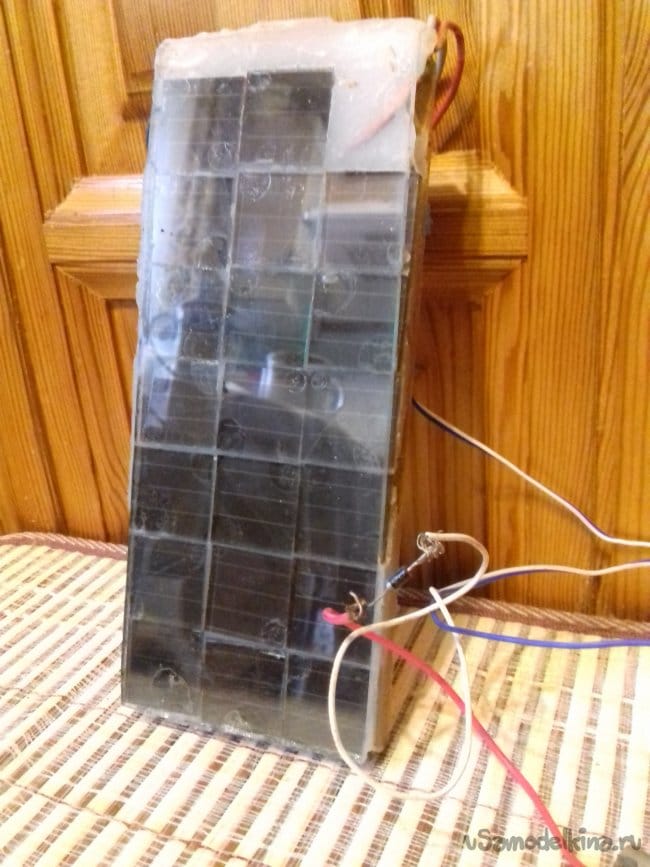

    Приклеив элементы к куску стекла, спаял их на напряжение, при сильном солнечном освещении, в 18В и чтобы потом все это не отскочило от стекла, залил строительным силиконом.



    2. этап - Делаю верхнюю часть от проекта, очень похожа на Power Bank.

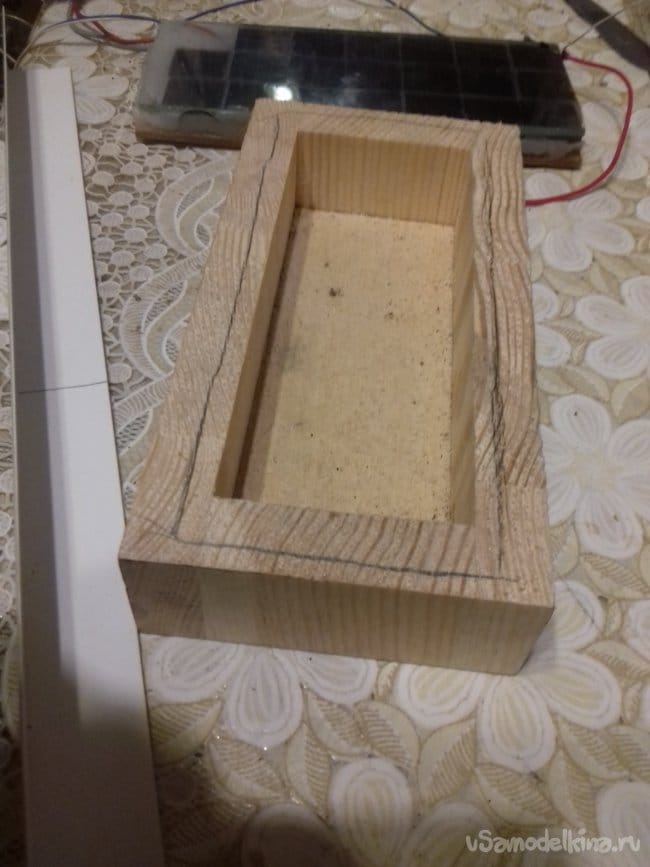

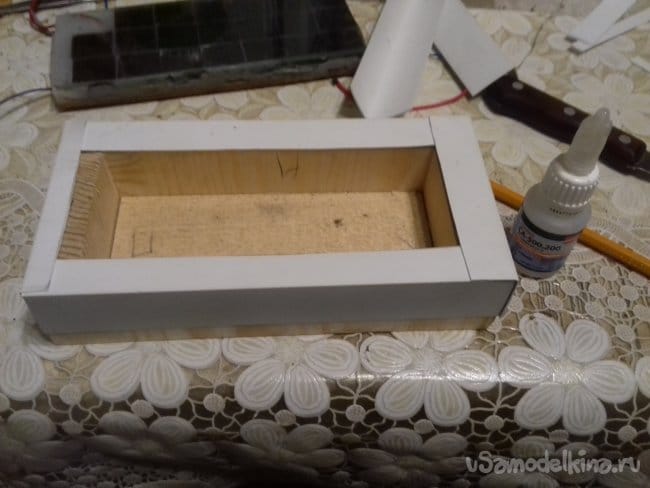

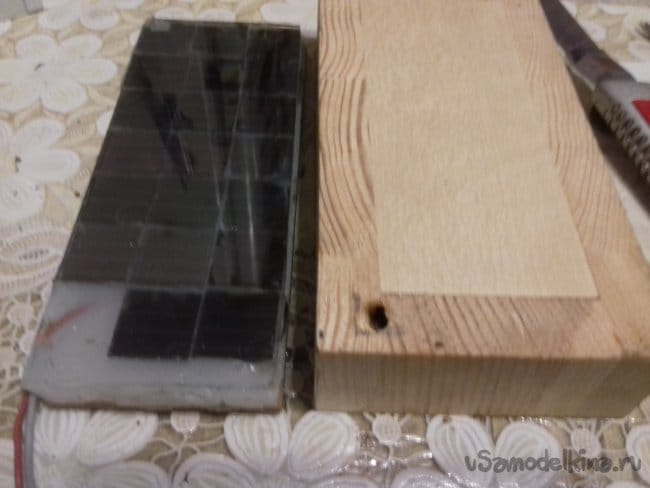

    Корпус склеил из сосны в виде коробочки из расчета на 6 аккумуляторов.

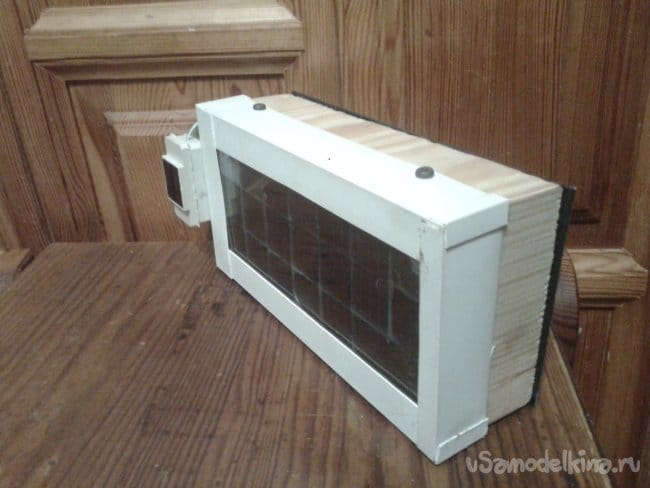

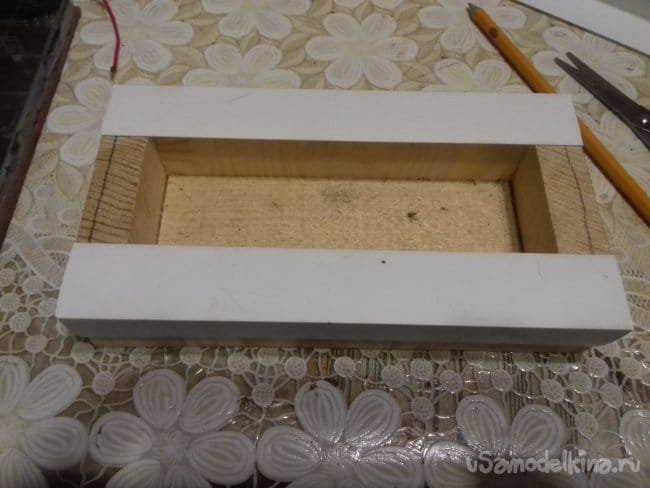

    Из уголков ПВХ собрал рамку которая окантовывает солнечную панельку.

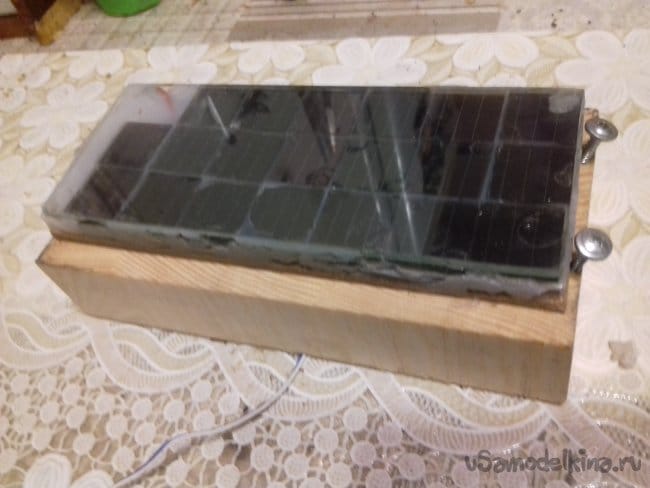

    Просверлил отверстие под провод и приклеил батарею

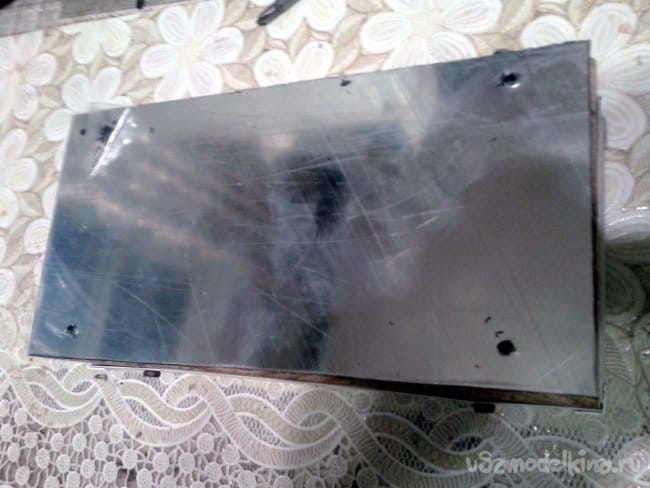

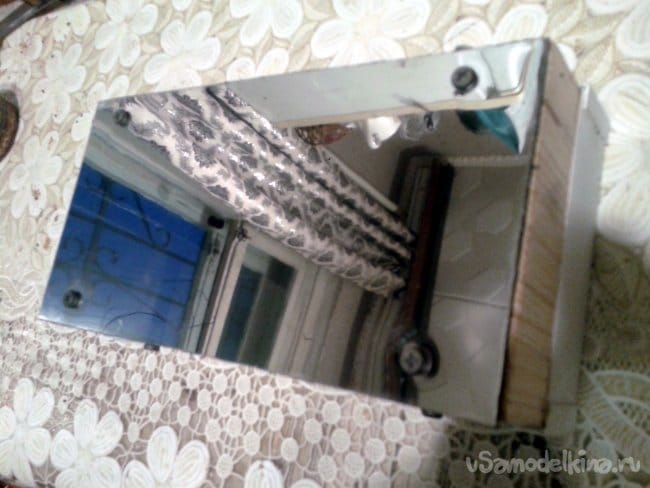

    Нижнюю крышку вырезал из зеркального пластика, он будет отражателем

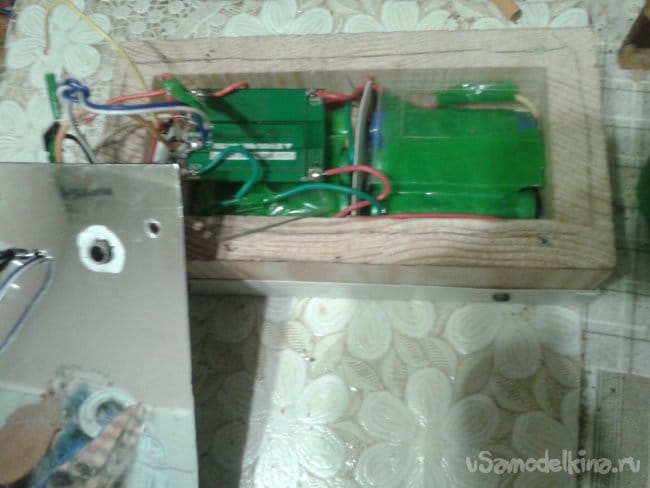

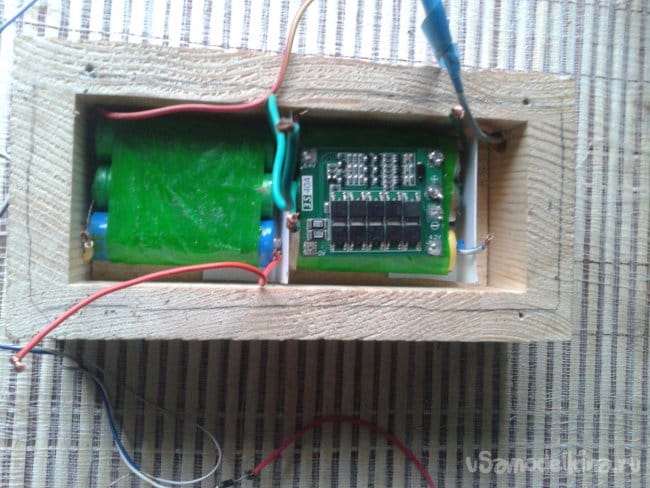

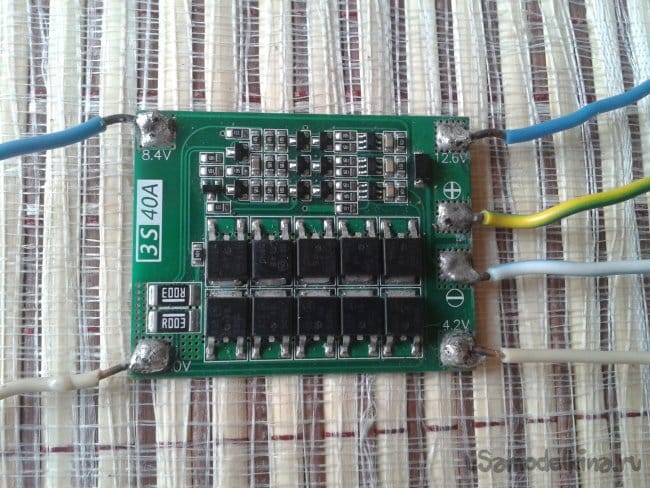

    Внутри корпуса расположил 6 Б/У аккумуляторов от старого нетбука, контроллер заряда разряда PCM BMS 3S max 30A 12В для 3 Li-Ion аккумуляторов 18650, схему транзисторных ключей и разъем для подключения при необходимости солнечной панели на 20, 40, или 80 Вт, либо зарядного устройства .




    Для переключения день, ночь использую простенькую схему. Когда панель освещена на базе NPN транзистора присутствует положительный заряд а на коллекторе 0, мосфет закрыт. С наступлением темноты панель перестает генерировать энергию, на базе появится 0, транзистор закроется, на коллекторе появится положительный заряд и полевой транзистор откроется.

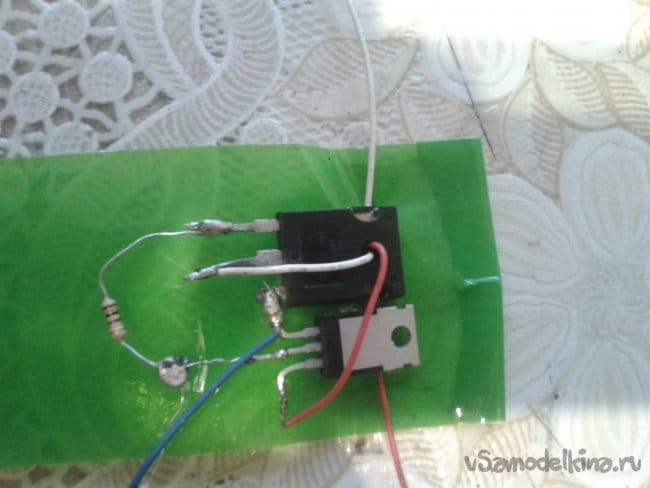

    Плату травить не стал, мало деталей, паял навесным способом





    3. этап - теперь займусь реанимацией лампы

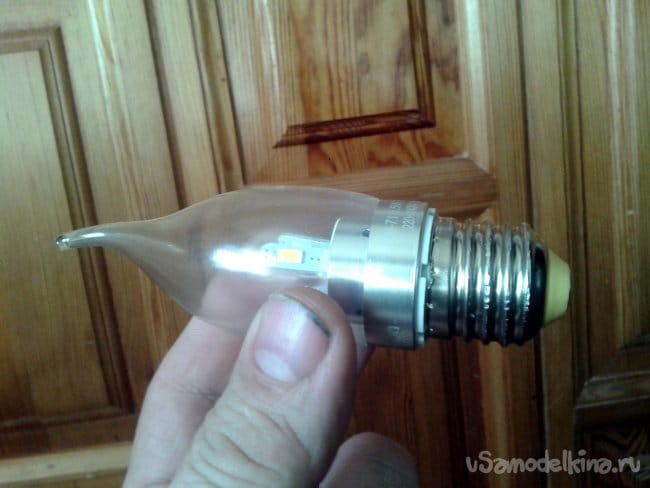

    Беру не работающую китайскую светодиодную лампу, количество светодиодов 6, цвет свечения 2700К, цоколь стандартный Е27,сила тока 25mA. Ей года три, гарантия закончилась. Что в ней сгорело искать не буду, не интересно да и задача у меня зажечь ее от 12В.

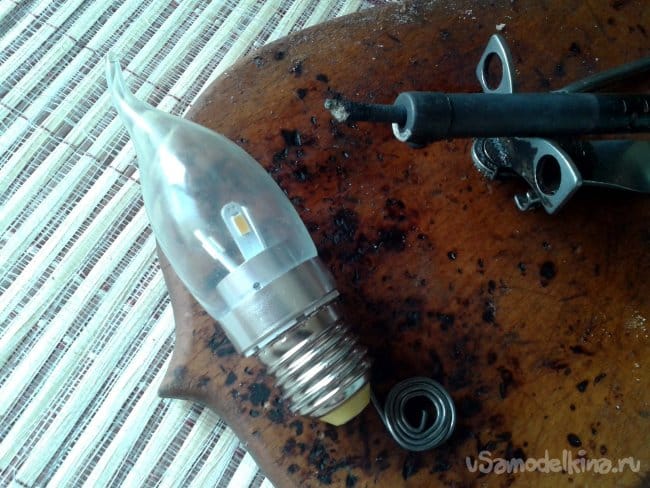

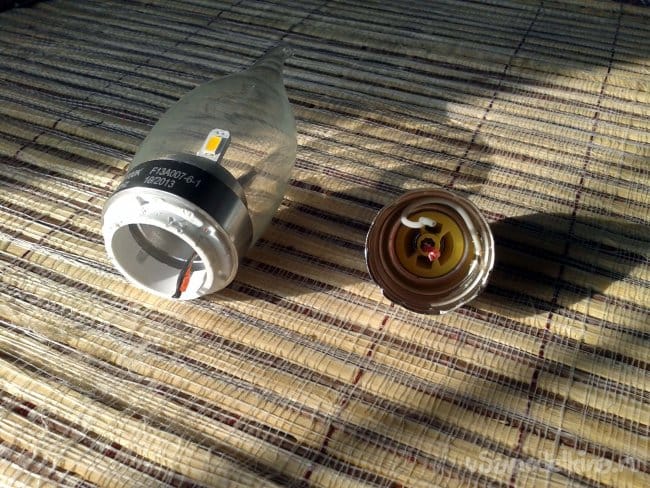

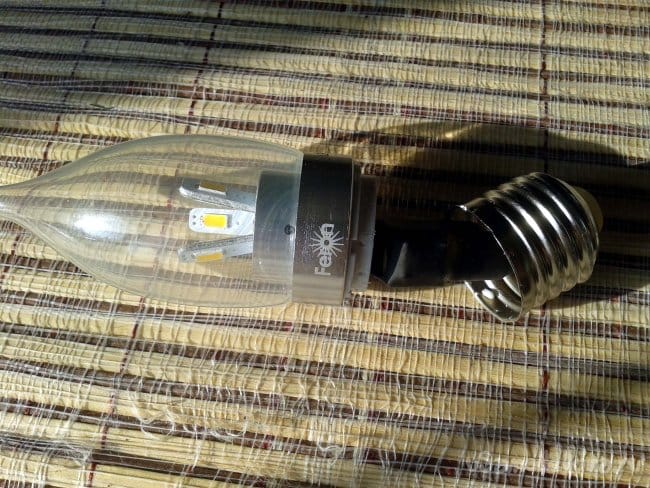

    бережно откручиваю цоколь, чтобы не раздавить стеклянную колбу лампы

    Удаляя сгоревшую плату, отрезаю провода, сохраняя длину по максимуму.

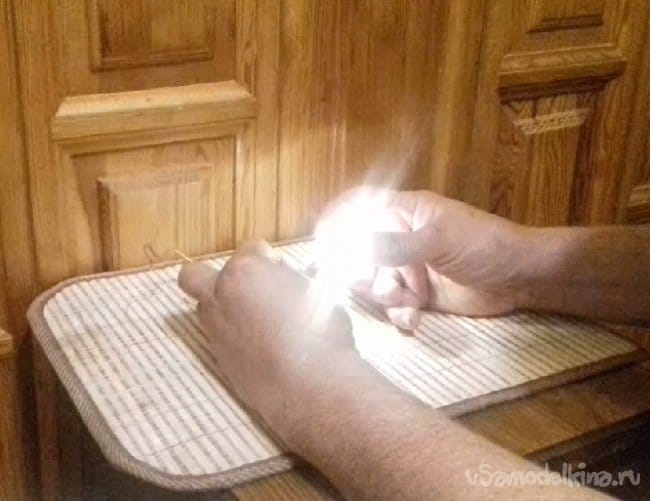

    Проверяю работоспособность светодиодов, 11В для светодиодов вполне достаточно, воспользовался ограничительным сопротивлением 100 Ом, больше прослужат.

    Убедившись, что светодиоды рабочие собираю лампу. Соединяю провода, изолирую, завинчиваю цоколь и непременно помечаю лампу. Для сети в 220В она не пригодна. Как видите она ни чем не отличается от обычных ламп, как только что с завода.


    4. этап - это надо для экономии заряда
    Инфракрасный датчик движения HC-SR501 производит обнаружение передвижения теплокровных объектов в секторе своего действия.

    Питание от 5 до 20В, зона обнаружения движения от 3 до 7 м.

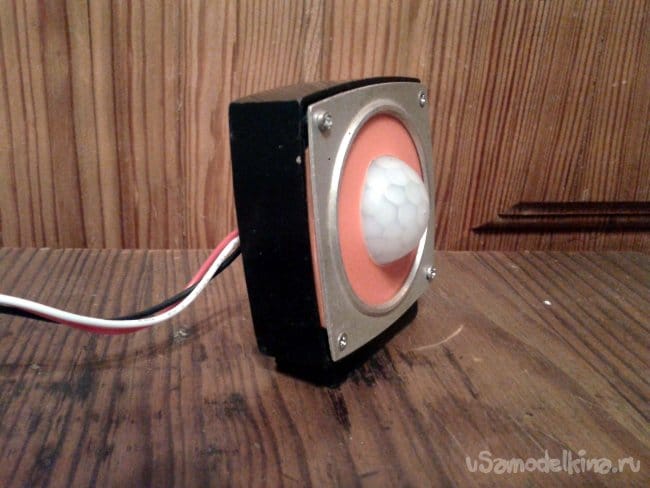

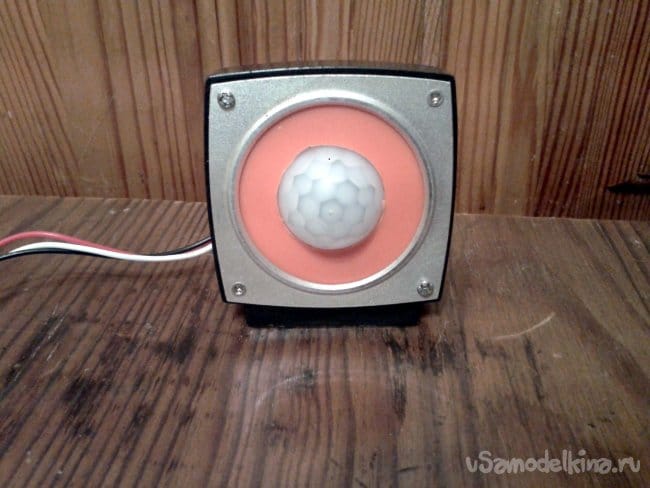

    Он был приготовлен для другого проекта, охрана автомобиля, поэтому уже вмонтирован в корпус от старого будильника и залит силиконом.



    Дорисовал схему

    Как работает схема? Светло на улице, транзистор Т1 закрыт. Стемнело, Т1 открылся. Датчик движения перейдет в режим ожидания. При движении теплокровного он сработает и с него поступает сигнал на транзисторный ключ. Загорается лампа, после заданного времени отключается.

    5. Этап - Собираю задуманное.

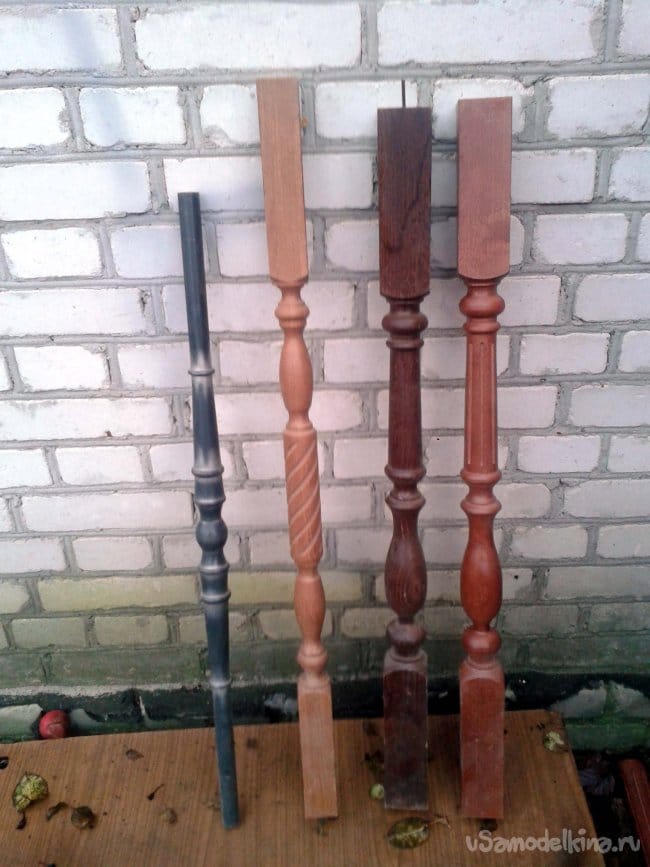

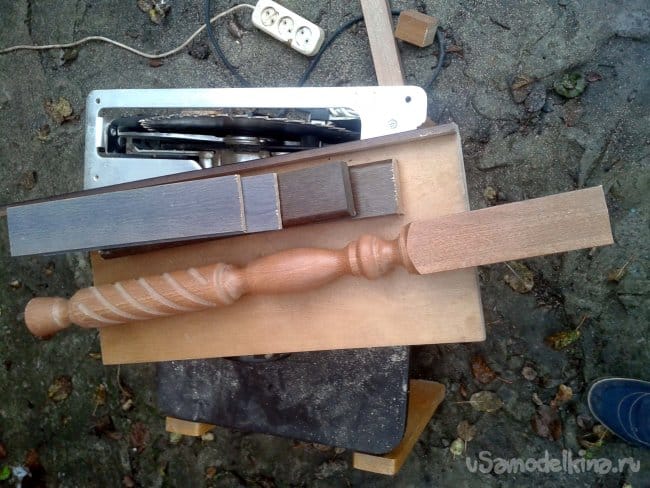

    Из четырех видов балясин выбрал ту, что со спиралью, больше понравилась. Запилил заготовки под осенним небом и перебрался в теплое помещение

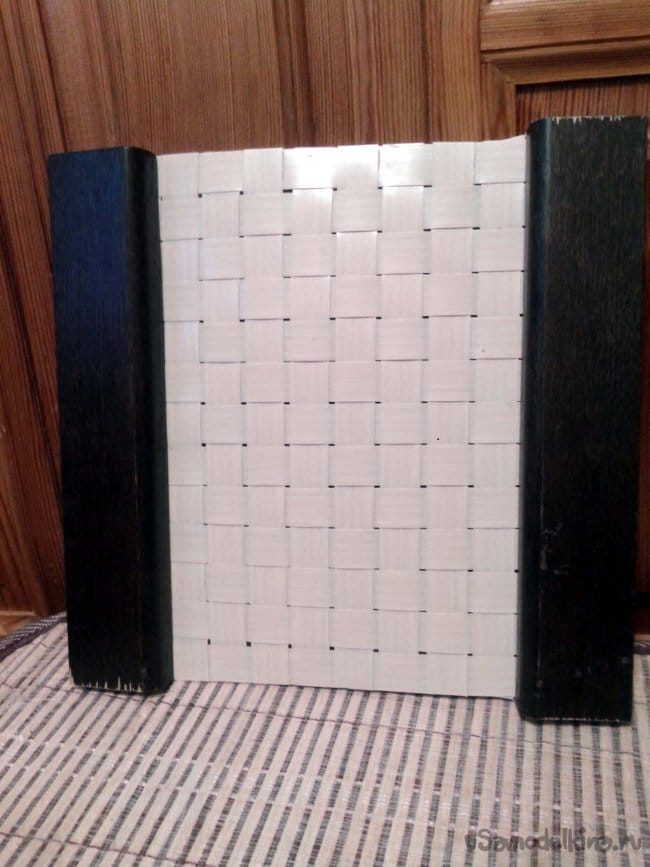

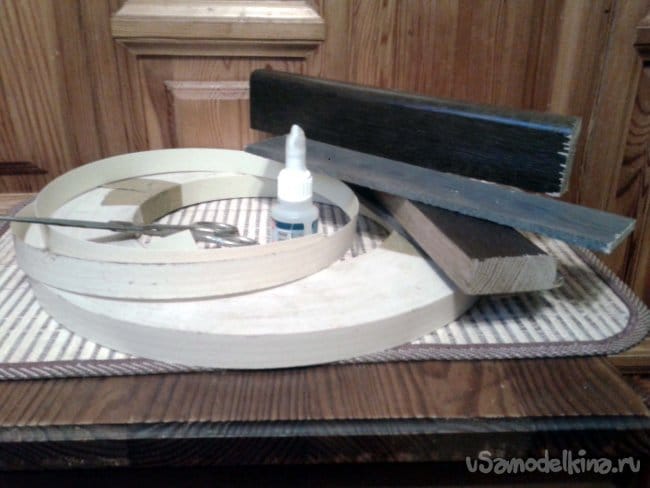

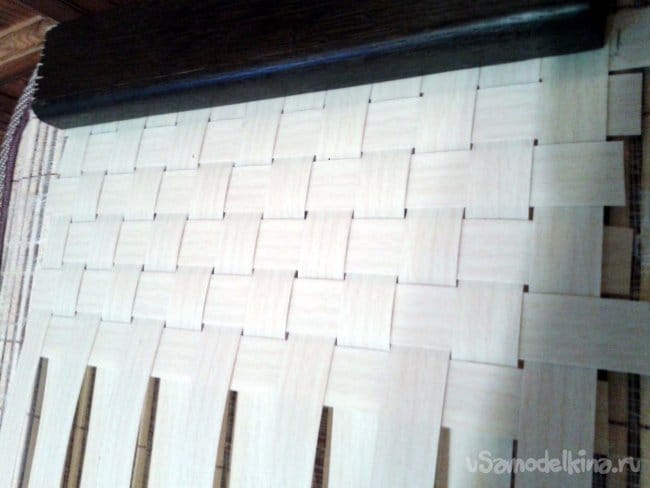

    Из бобины ПВХ ленты (кант для ДСП) решил сделать подобие щита . Нарезал куски и стал плести.


    Затем вклеил окантовку из напиленных брусочков. Получилась весьма прочная рамка

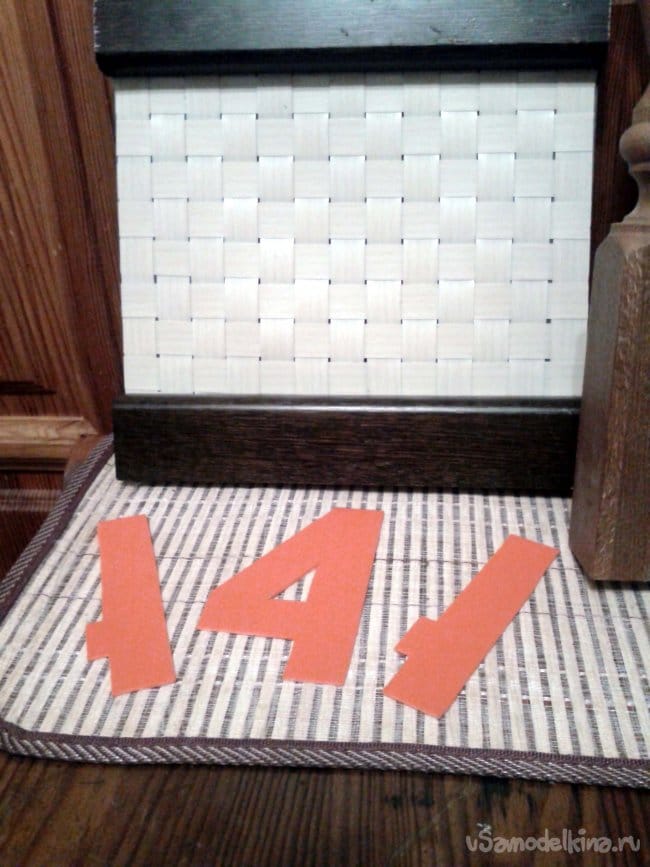

    Цифры номера домика вырезал из пластика

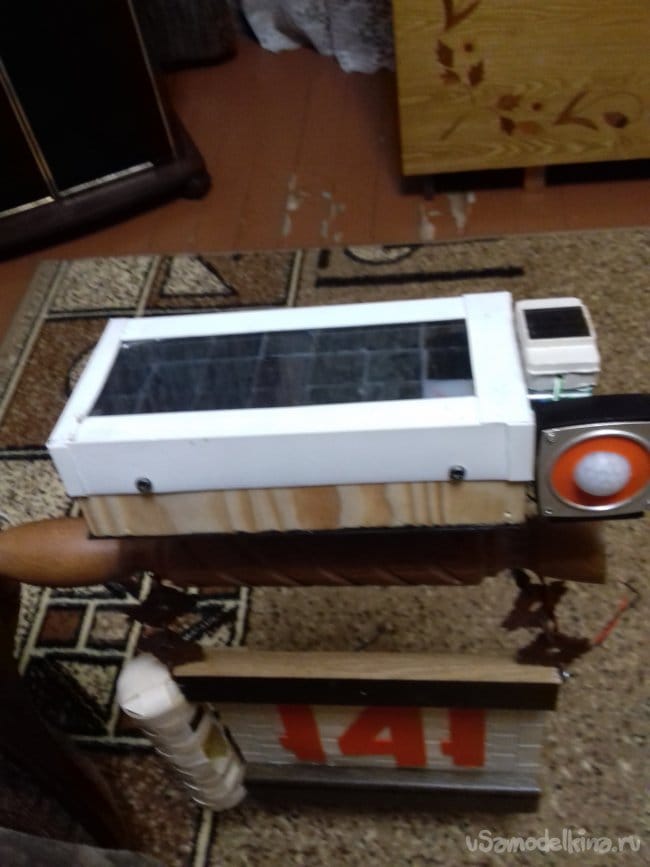

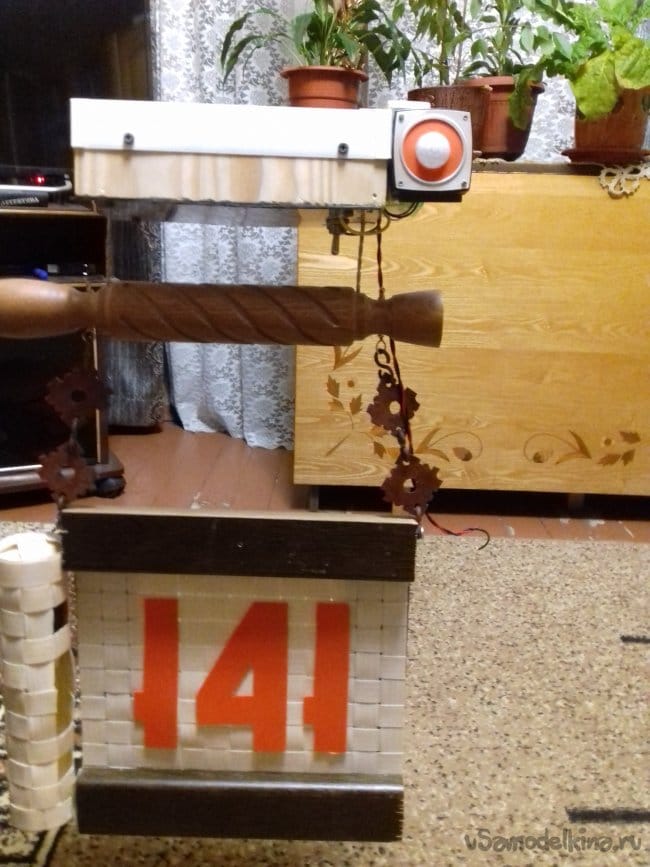

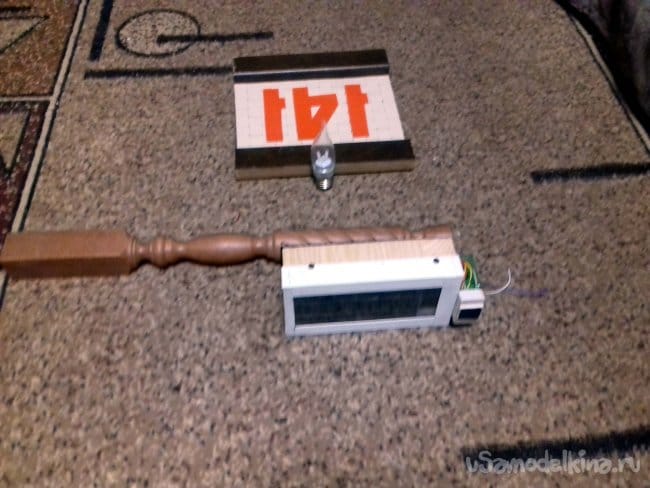

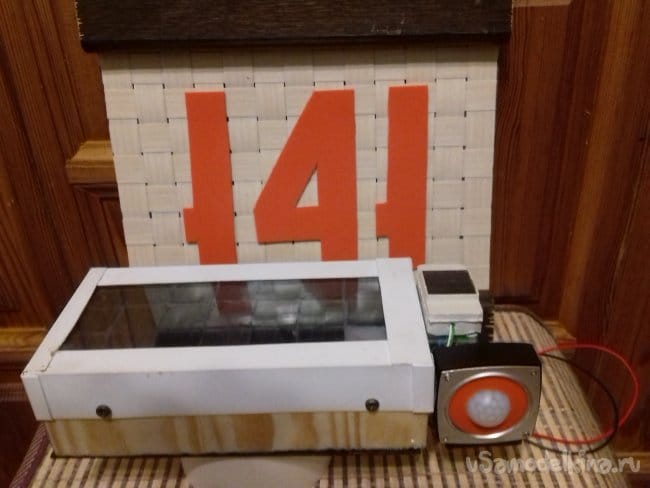

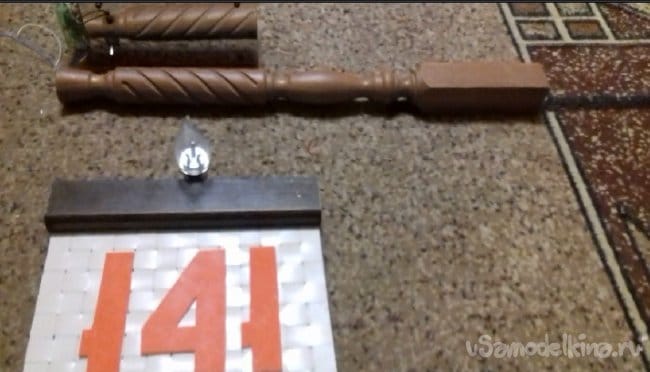

    Когда цифры заняли свое место на плетенке, выложил общий вид конструкции, как я это вижу. Вверху коробочка с солнечной батарейкой и аккумуляторами, ниже балка из балясины, далее сам номер с лампой.

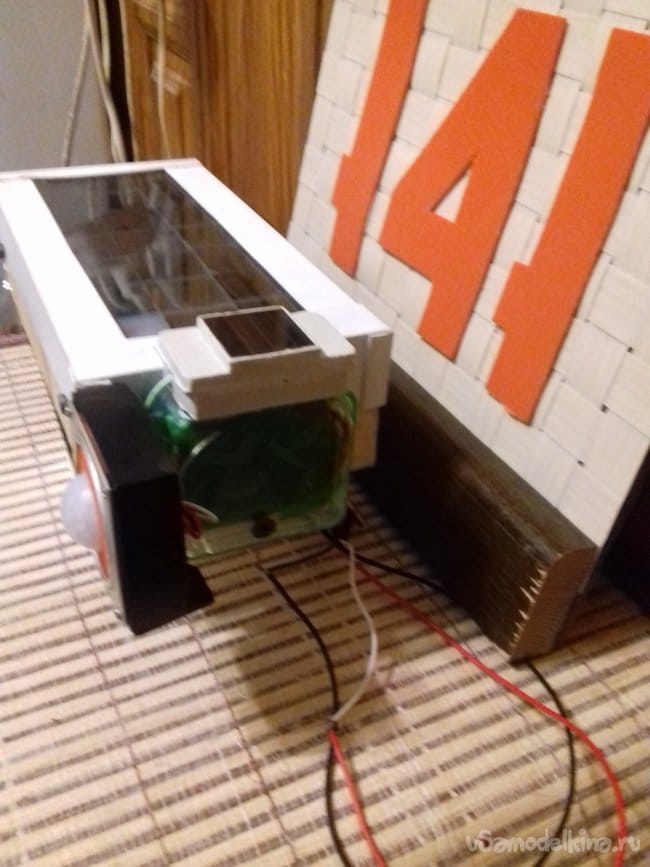

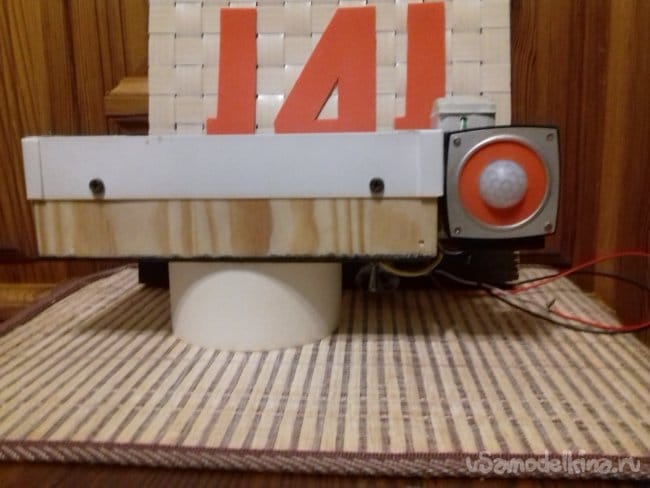

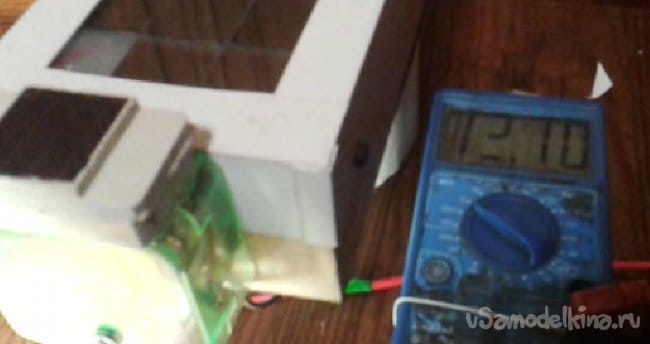

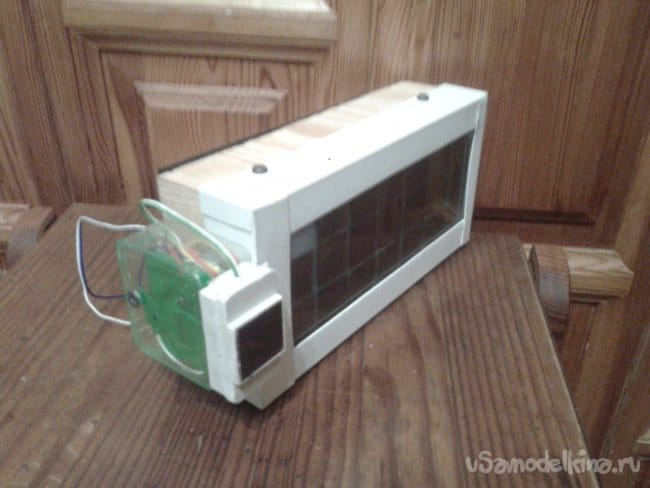

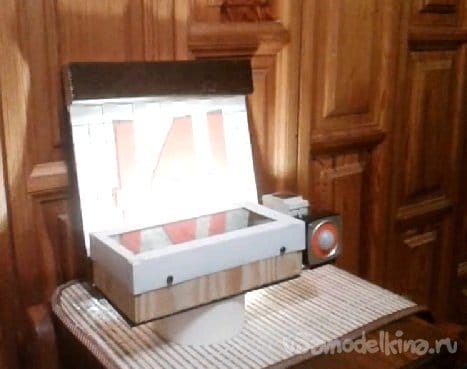

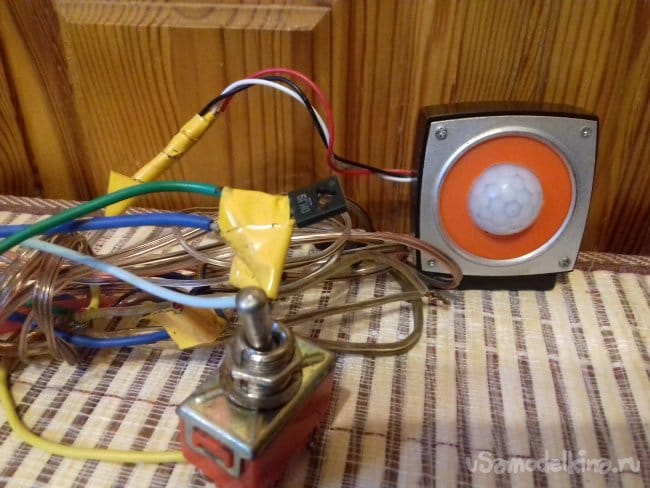

    Нашел место положения и закрепил датчик движения на коробке с аккумуляторами. Проверил, пока все работает стабильно. После включения питания. Лампа загорается сразу. Спустя время она гаснет и переходит в режим ожидания. Следующее включение происходит от датчика движения.

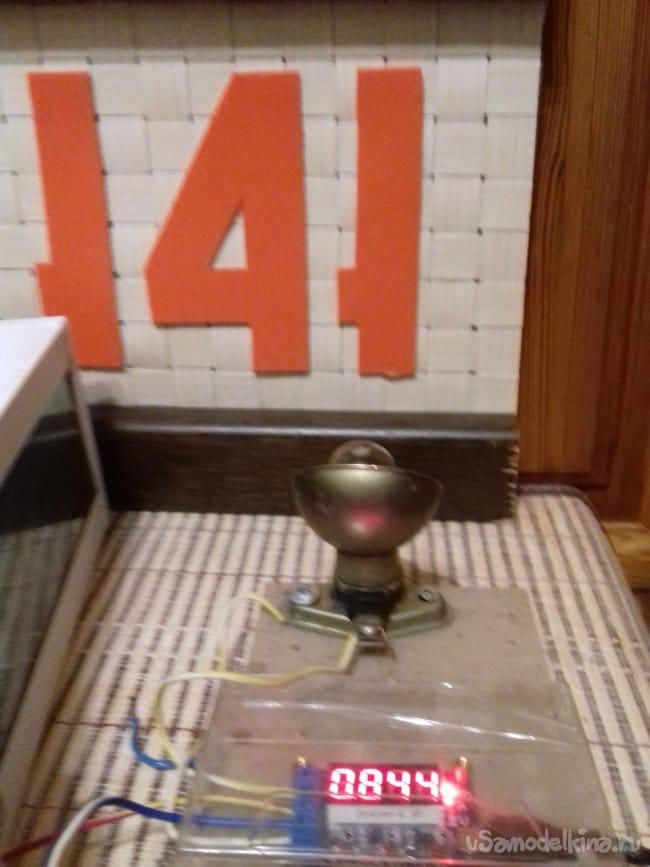

    Решил так для себя проверить б/у аккумуляторы, реанимированная лампа подключенная как нагрузка , горела постоянно 3 часа, надоело ждать. Каждый час напряжение падало на 0.2В. Проверил тестером измерителя емкости батарей аккумулятора ZB2L3

    При неполной зарядке имею 0.84А Конечно мощность маловата для аккумуляторов, да б/у и есть б/у, Весной заменю на новые, а эти еще послужат

    Пришло время приколхозить подсветку, открытую лампу ставить не хотел. Поэтому снова применил плетение

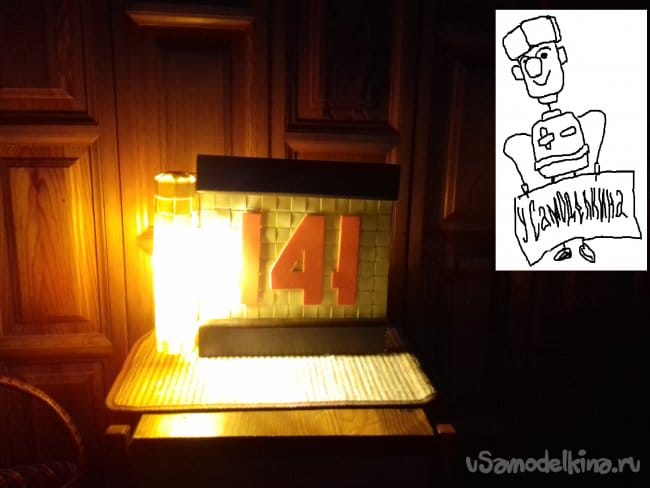

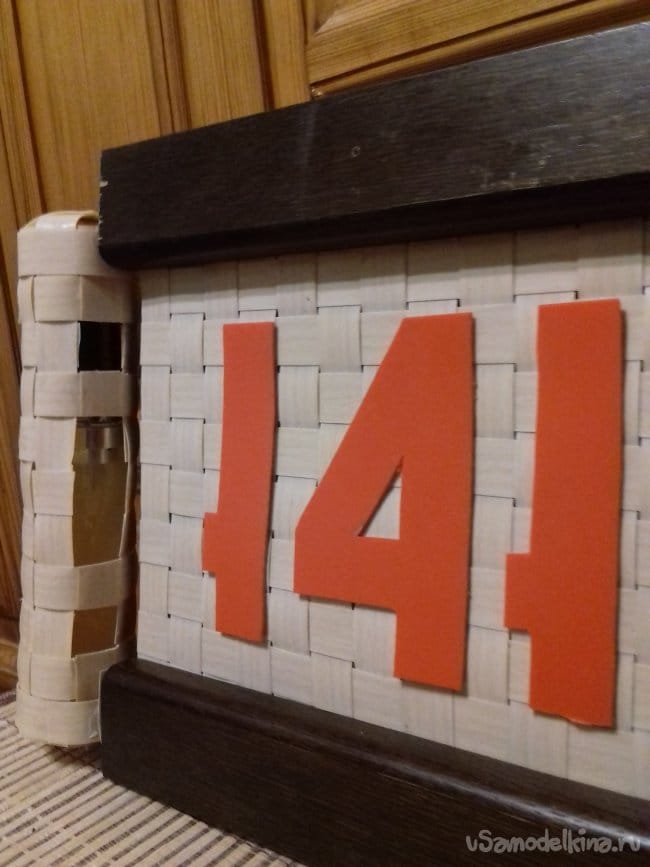

    Поместил в футляр лампу и получил автономную подсветку

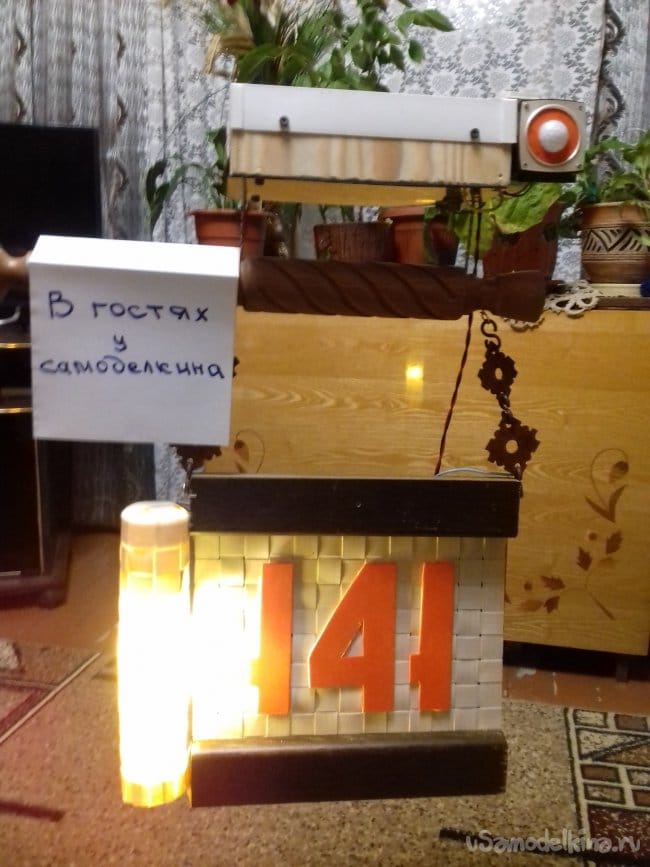

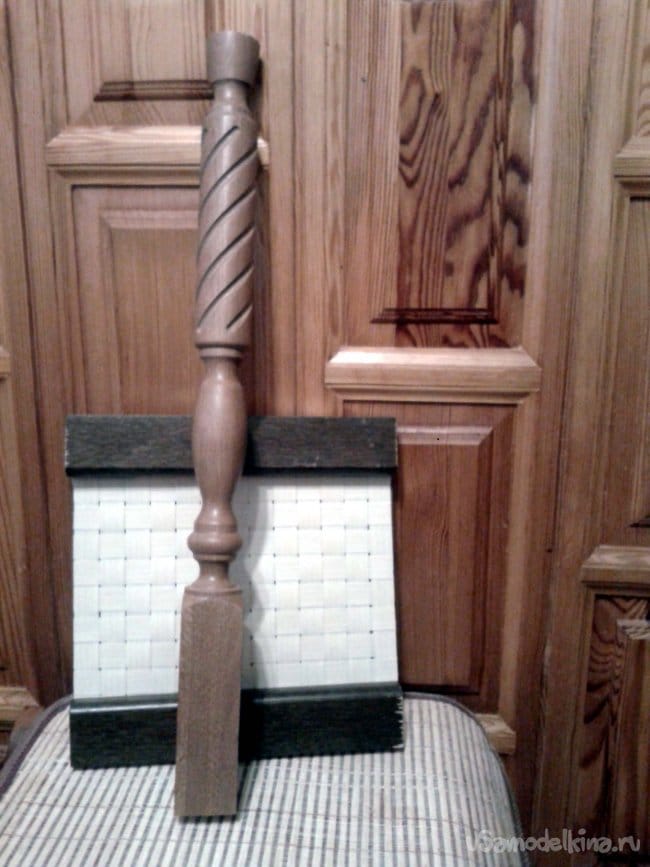

    Еще немного поколдовал я собрал все так как и хотел.


    Так как скоро зима, а зимой на даче бываю не часто и к тому же мороз не дружит с этими аккумуляторами, монтаж откладываю до весны. Главное есть что установить!
