    Простейший шаблон для копирования сопряжений


    При строительстве модели возникла проблема. Нужно было пристыковать крылья к фюзеляжу.

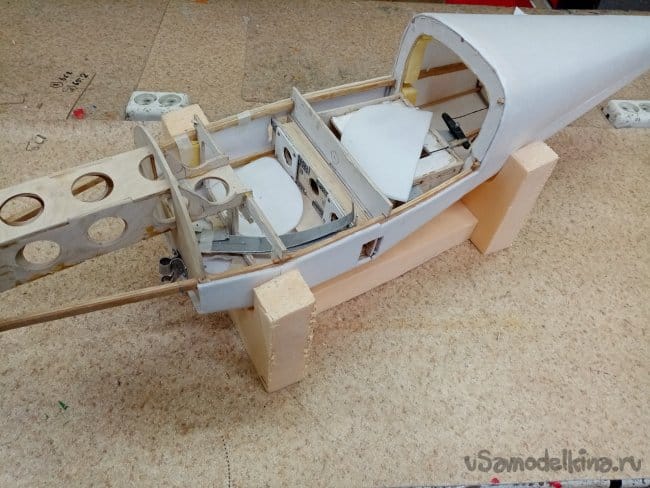

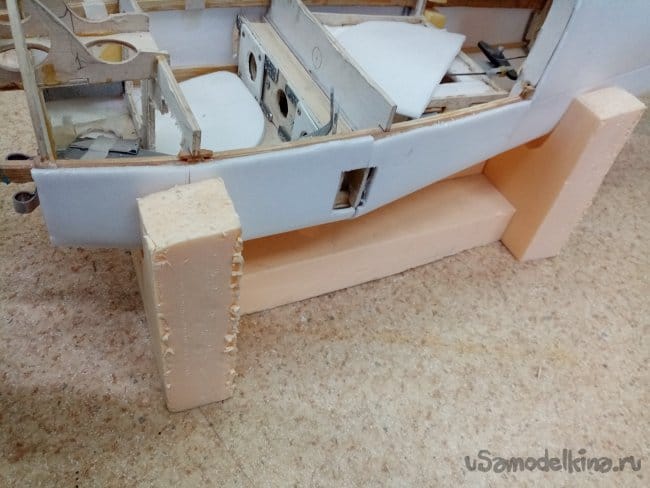

    Такой вот фюзеляж.

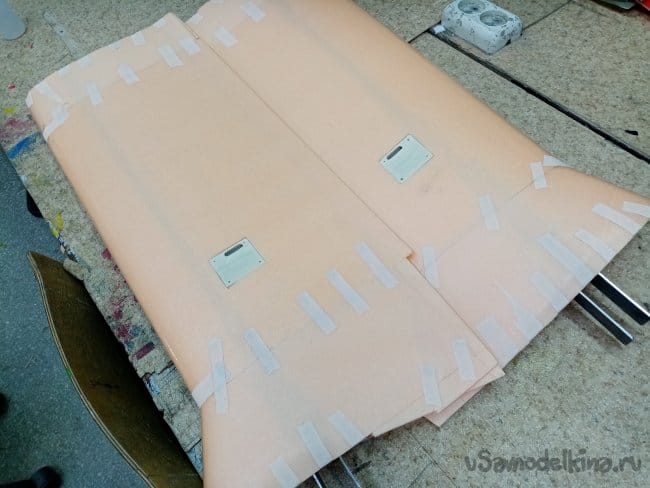

    И парочка крыльев.

    Поверхности криволинейные конечно с двойной кривизной понятно.

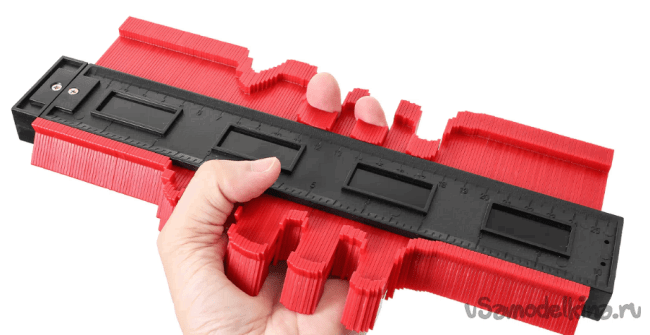

    На Али нашел специальный такой копир. Конечно такая штуковина пригодилась и очень в моем модельном хозяйстве.


    Ссылочка плиз.
    Заказал уже.

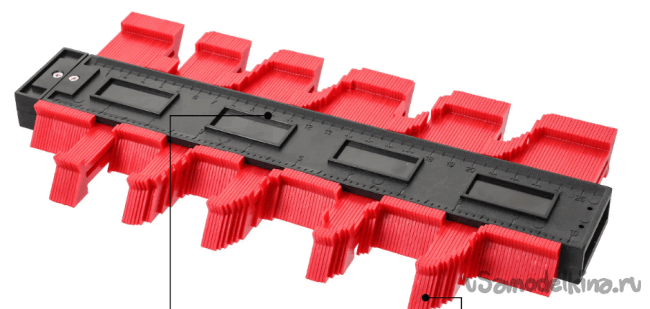

    Называется штуковина "Контурный измеритель 12/14/25/50 см, пластиковый инструмент для разметки дерева и ламината".
    Не стал мелочиться, заказал себе длиной в 50см.

    На будущее проблема решиться, а сейчас чего делать. Крылья лежат, фюзеляж стоит (на стапеле).А делать нужно, когда еще приедет посылка.
    Начинаю решать возникшую проблему с другого конца.

    Чай-тайм.

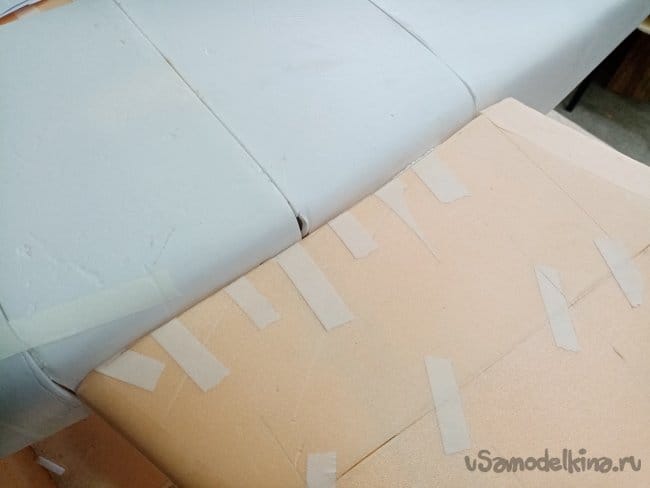

    Переворачиваю тушку фюзеляжа и устанавливаю на стапеле тоже перевернутом. закрепляю крылья в непосредственной близости от сопрягаемой поверхности. Склеиваю из простой бумаги четыре полоски. А так-же нарезаю прямоугольников и квадратиков небольшой ширины.

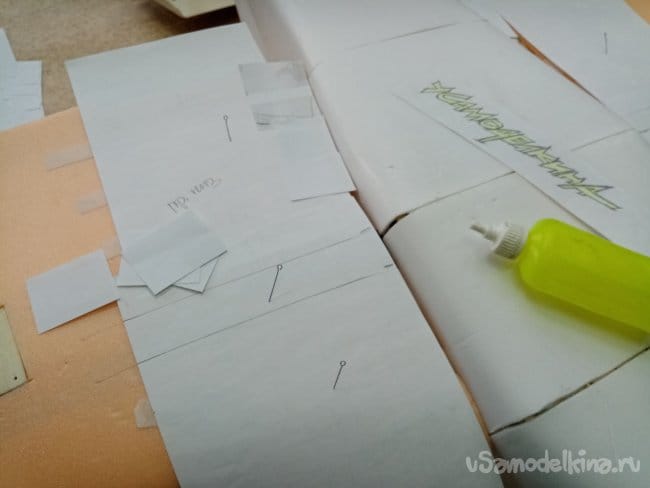

    Фиксирую полоски бумаги иголками недалеко от линии стыковки фюзеляжа и крыла. Отмечаю прямо на крыле и бумаге контрольные точки.

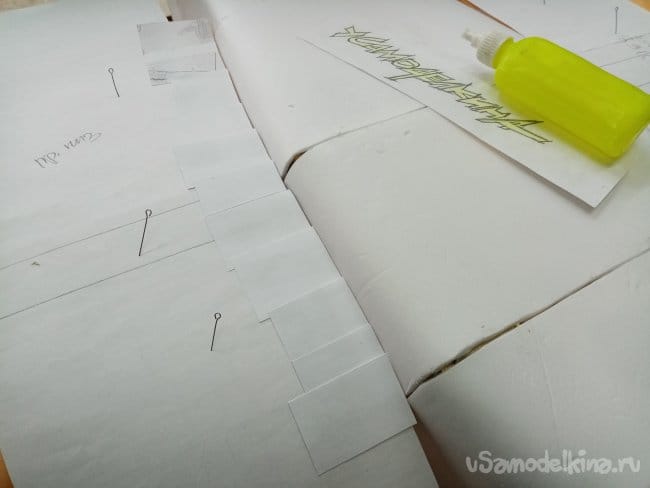

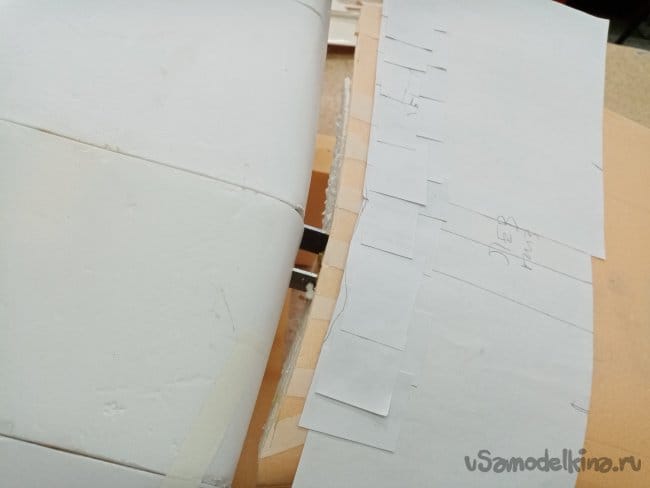

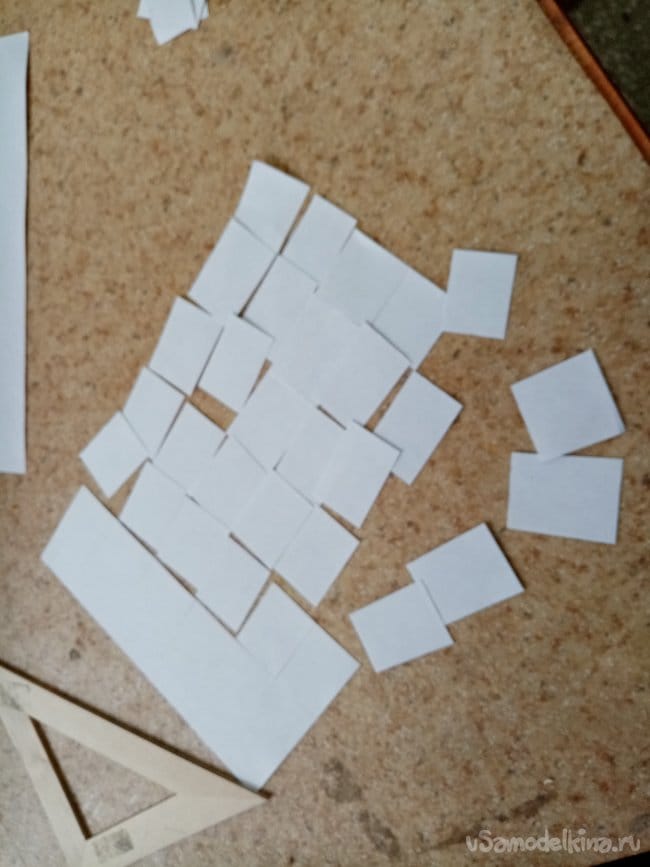

    Начинаю приклеивать квадратики и прямоугольники повторяя контур фюзеляжа.

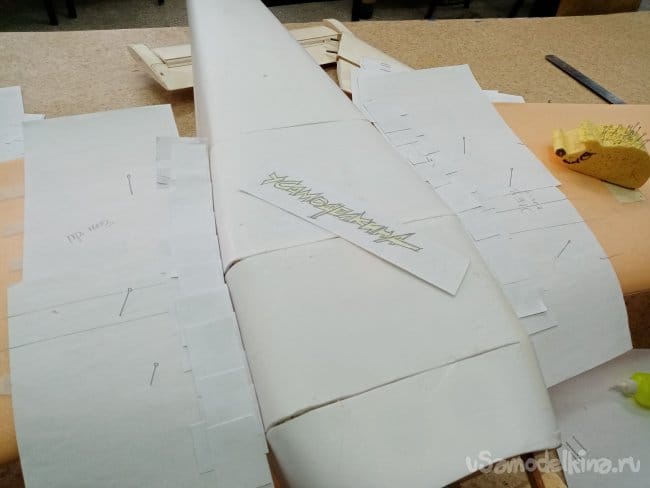

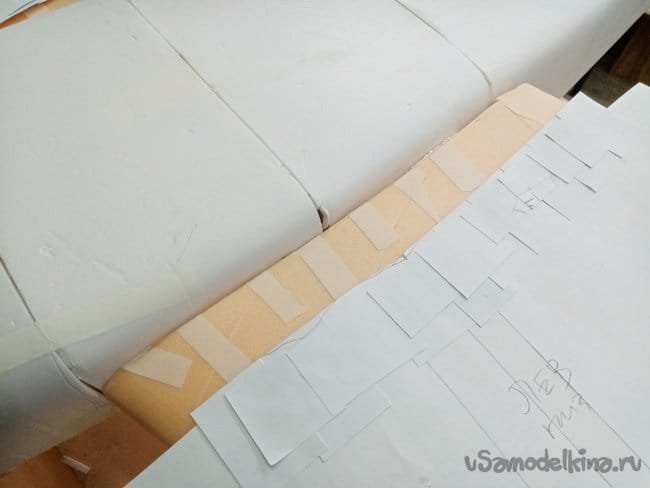

    Приклеил всю линию, для гарантии еще поверх квадратиков наклеил еще слой для надежной фиксации.

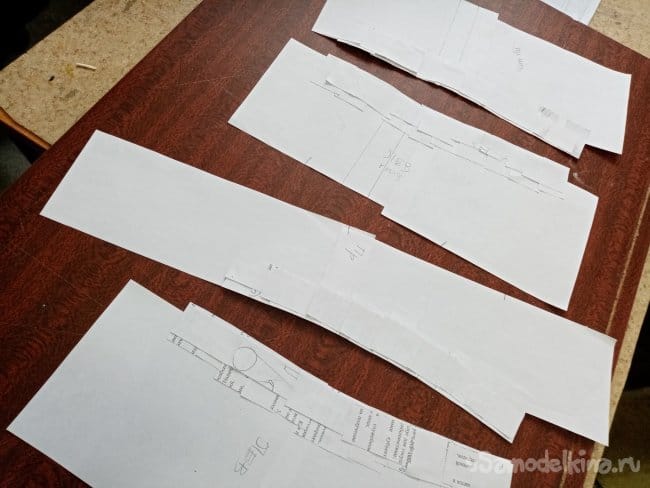

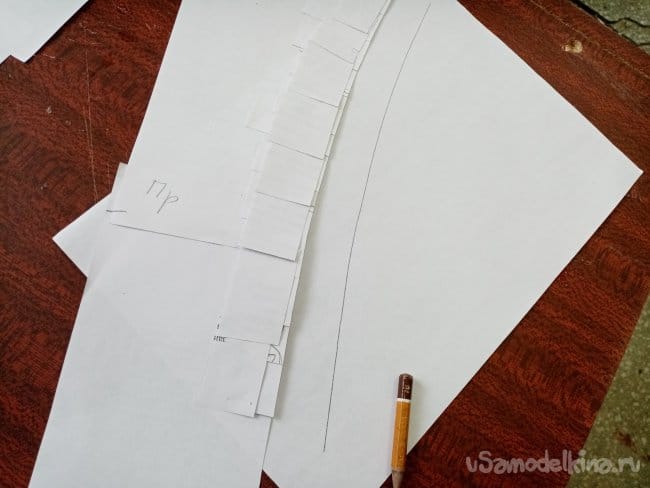

    Готовы два шаблона сопряжения.

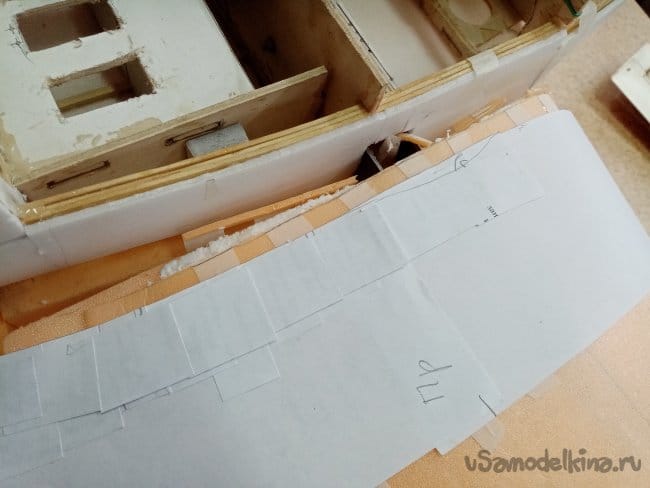

    Переворачиваю всю конструкцию и изготовляю подобным методом еще парочку шаблонов для верхней части крыла.

    Пробую как получилась линия, можно размечать.

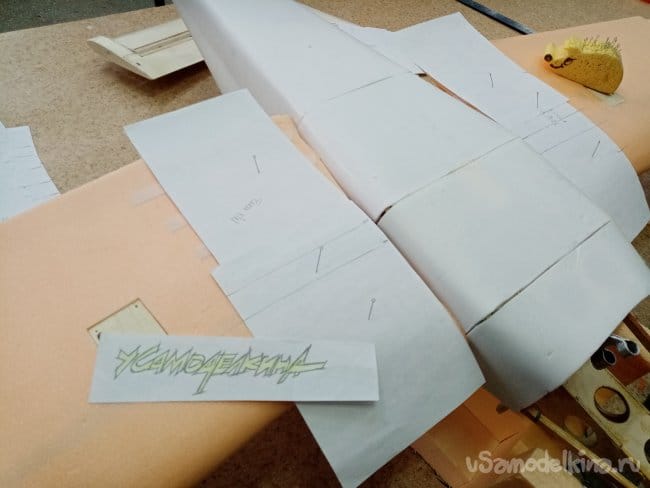

    Затем устанавливаю шаблоны по меткам на крыльях, размечаю и подрезаю кончики.



    Практически попал, еще малость топориком поправить и готово.

    Вот чего чай с мозгами делает ребята!
    И такой я стал хороший, сам себя не узнавал-пойду в зеркало посмотрюсь.
