Всем привет! Вот и пришла пора рассказать и показать всем, как я продолжаю заниматься модернизацией клавишного электронного музыкального инструмента - ЭМИ. В первой публикации, по этой теме, я упомянул о своей детской мечте и считаю, что мечты должны сбываться не только у сотрудников ГАЗПРОМа, но и у меня с ребятами самодельщиками.
Я на это очень надеюсь. Ну да ладно, что это я всё о грустном, пора включаться в тему. С огромным усердием и терпением, я изготовил и установил в корпусе ЭМИ, все двенадцать основных блока нот, от "До", до "Си". В процессе монтажа и наладки, у меня всегда рождается какая-нибудь идея.
Вот и на этот раз, интуитивно почувствовал, что это будет очень здорово.
Вспомнив звучание 12-ти струнной гитары, а оно очень отличается от обычной 6-ти струнной. И тут я подумал, почему-бы мне не сделать что-то экстравагантное по звучанию, с моим клавишным инструментом. И как всегда, мужик сказал - мужик сделал,

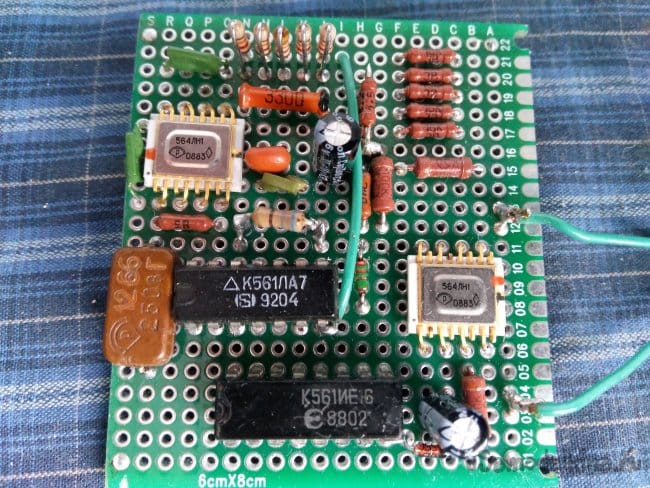

быстренько разработал и изготовил дополнение к основным блокам.
Назначение этой платы?
Она, в дополнение к основным частотам нот основного блока, создаёт свои, независимые частоты нот на каждую октаву, с частотой расстройки 1%. К примеру, нота "Си", в основном блоке, имеет частоту настройки 3951,04 Герц. А дополнительная плата, настраивается на 3951,04 * 0,99 = 3911,5 Герц. "Смешивая" во едино эти две частоты, получаем своеобразное объёмное звучание с изменением не синхронизированных фаз

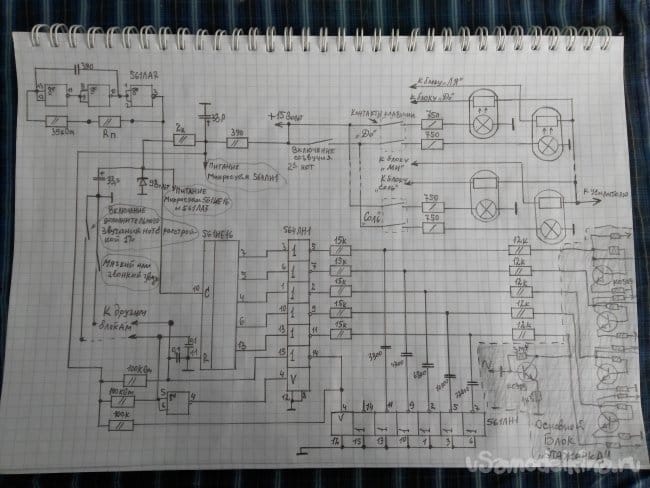

Теперь посмотрите эскиз схемы.
В процессе проверки звучания ЭМИ, через внешний усилитель, в звуковых колонках был слышен неприятный треск, в момент нажатия клавиш. Это дребезг контактов клавиатуры. Он особенно ощутим для синусоидального сигнала. Чтобы убрать этот треск, я использовал в схеме управления подачи звукового сигнала, обычный оптрон - ОЭП-13. Советская деталь из прошлого. Кстати как и тот слюдяной конденсатор на плате 1966 г. выпуска, как раз с времён моей пионерской молодости.

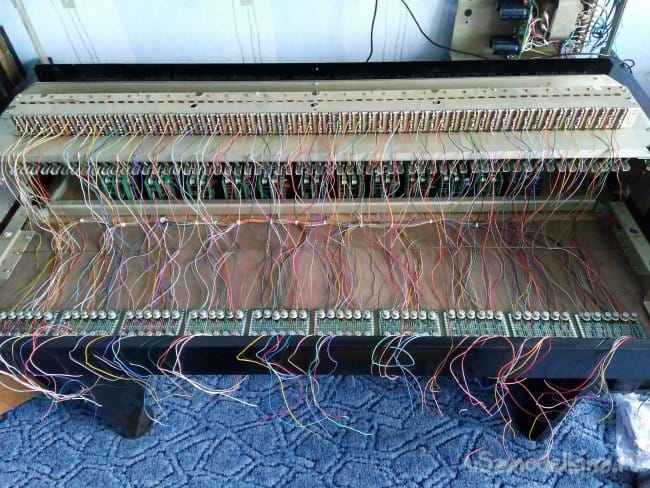

В общем, чтобы убрать треск, из за дребезга контактов, мне пришлось распаивать ещё 10 макетных плат, вот так.

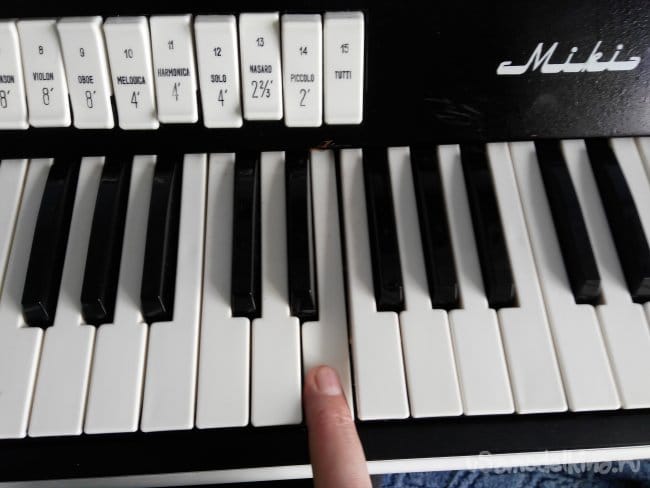

С подборкой оптронов, тоже пришлось "повозиться". У этих деталей очень большой разброс параметров и отбраковка составила аж 40%. Я их заказывал через ЧИП и ДИП по 11 руб. Но это не беда, цель достигнута и небольшие финансовые расходы - ерунда. Как я уже информировал читателей, что в процессе монтажа и настройки схем ЭМИ, у меня созревают новые идеи по реализуемой теме. Так оно случилось и опять. Я подумал, а почему-бы не использовать звучание двух созвучных в аккорде нот, для исполнения сольных партий, нажимая лишь на одну клавишу. К примеру, нажимаем так

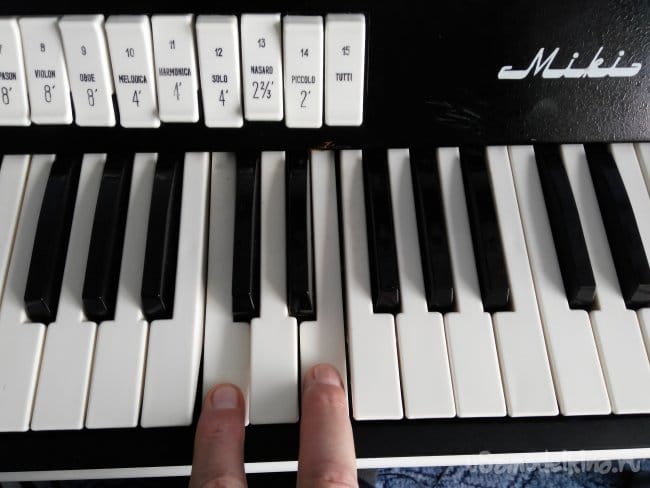

А звучит как будто нажаты две клавиши. Вот так
Пришлось поиграть с каждой подходящей парой нот. Это, на мой взгляд, получилось, но пришлось купить ещё 60 оптронов. И на данном этапе, вот что получилось.
Теперь наверняка, каждый, из заинтересованных читателей, хотел-бы послушать звучание всего того что я тут намудрил. Для вас исполняю свою простенькую сочинённую мелодию, но клавишник из меня никакой
