Доброго времени суток!
Для одной из будущих самоделок мне потребуется большой пластиковый ящик, но тратиться на новый нет желания. Посетил множество строительный магазинов, но дешёвых не нашёл.

В одном из магазинов обнаружил разбитый, и цена была соответствующая, треть от цены нового ящика, около 380 рублей. Поначалу показалось что не стоит его брать, но изучив его прямо в магазине, решил взять его.

Когда привёз его в мастерскую обнаружил что некоторых кусков не хватало, видимо после того как разбили, осколки, которых не хватает, смели с мусором.

Для данного ремонта потребуются навыки работы с пластиком, и инструмент в виде паяльной станции. Обычным паяльником отремонтировать не получиться, т.к. надо прогревать обе поверхности.
Инструменты и материалы:

паяльная станция (термофен)
обычный паяльник
ножницы по металлу
листовой пластик полипропилен (для нарезания прутков)
быстрозажимная струбцина
шило или часовая отвёртка (для процарапывания контура)
обезжириватель и ветошью
респиратор

(за немногие фото приношу извинения, фотоаппарат начал барахлить)

В первую очередь необходимо снять с петелек саму крышку, сам чёрный ящик уцелел.
Со снятой крышкой намного удобней работать.

Данный ящик мало того что был разбит, так ещё в процессе работы обнаружил что он ещё и кривой (дальше будет видно по фото и описанию), или же мог стоять в битом виде возле какого-нибудь нагревательного аппарата.

Сначала выдавил пальцами пол органайзера, чтобы плоскость по краям от трещин стала вровень.
Сделал прихватки паяльником, т.к. из-за кривизны плоскости смещались стоило их отпустить.

Чёрные прутки для сварки пластика нарезал ножницами по металлу из рамки от микроволновой печи (молдинг с внутренней стороны дверцы), белые нарезал из корпуса какой-то небольшой техники.

Длина прутков должна быть в два раза больше длины трещин!
В дальнейшем практика показала что чёрных вполне достаточно.
Чёрные прутки толщиной около 1,5 мм, а белые были толще, около 2,5 мм, такой же толщины что и оранжевый пластик крышки ящика.
Если пропаять белыми по одной стороне, то после сварки с другой стороны трещина будет расходится.

Поэтому я решил всю работу выполнить чёрными и проваривать по обе стороны, белые из-за толщины долго прогревались, тем самым увеличивая время работы.

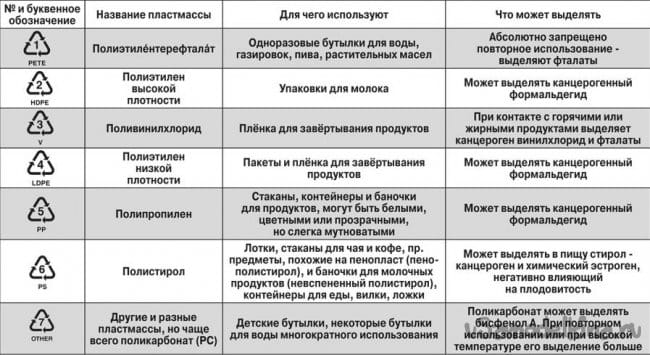

Если имеются ненужные пластиковые вещи, то надо искать маркировку:
буквами: РР, >РР<;
цифра: 5;
может быть треугольник составленный из трёх стрелок с буквенной или числовой маркировкой, обозначающий что это продукт переработки;
также значок может содержать всё из перечисленного.
(фото взято из свободных источников яндекс.картинки)

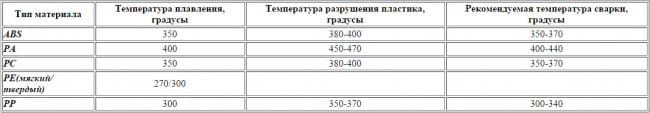

Хоть в таблице и указана температура 300°C, но я всё варил при температурах от 185 до 215°C.
Всё сварилось на "Ура!"
(фото взято из свободных источников яндекс.картинки)

Сначала решил пропаять последствия повреждений, т.е. заварить трещины на обломке крышке прежде чем возвращать отломанную часть с защёлкой на своё законное место.

Важно!!! Все свариваемые поверхности обезжиривать!!!

Как только прихватки остыли, приготовил пруток.
Приложил конец прутка в начало трещины и начал греть паяльной станцией, как только появилась капля расплавленного пластика на стыке оранжевого и чёрного пластика, начал пруток прижимать к крышке, и не торопясь проварил по трещине.
Пластик был кривой и на соседней трещине порвало прихватку, что пришлось поставить ещё одну прихватку, а как только начал варить по второй трещине, так эти две прихватки рвало два раза.

В конце работы всё сгладил паяльником, неаккуратно, но мне всё равно.

Приступил к сварке по трещине отломанного куска с защёлкой.
Снялась легко и за серую застёжку прижал к столу быстрозажимной струбциной.
Вот здесь я и понял что белые прутки лишние.
Выровнял поверхности и поставил прихватки.
Проварил изнутри и сгладил паяльником.

Как пластик остыл, перевернул и повторил процесс снаружи, после сгладил паяльником.

В процессе работы изучал пластик на предмет скрытых трещин, и обнаружил.
Здесь решил не заморачиваться с прутками, а заварить используя мелкие остатки от прошлых работ с пластиком.
Канцелярским ножом прорезал небольшую "штробу", вложил в неё кусочки и заплавил паяльником, вроде держит, время покажет.
В этом месте неудобно паять прутком, да и после возвращения выломанной части не будет "рвать" эту часть.

Только начал примеряться к дальнейшей работе, обнаружил ещё незаметные трещины, уже на части где защёлка.
Процесс решил повторить как выше описанный.

Изнутри просто наплавил пластик поверх трещины.

Чтобы застёжка не мешалась решил снять её. При съёме необходимо действовать очень аккуратно, т.к. пластиковый пруток на котором эта застёжка находится, может сломаться.
На фото можно увидеть какой кривой оказался ящик, если приложить по одной стороне, то с другой стороны край заваливается во внутрь.

Проблема не является проблемой, если её можно решить.
Приложив по одному краю сделал прихватки, и подтягивая другой край, старался сильно не тянуть, как только края сошлись, прихватку сделал по всей длине трещины.

Закрепил струбциной за стол и проварил прутком по обеим трещинам. После сварки разгладил паяльником.

Изнутри удалось также проварить, но пруток не доводил до низа. На ящике есть что-то вроде рёбер жёсткости, чтобы крышка не смещалась при закрытии защёлки. Снизу оставил не проваренным около пяти миллиметров.

Как только отломанная часть вернулась обратно, можно приступить к восстановлению потерянных частей.
Вырезал пруток шириной около 10-15 мм, по низу отрезал наискосок.
Вставил в пустое место и прихватил паяльником, прутком здесь в дальнейшем провариться.

Трещину в углу органайзера проварил по всей длине с заходом на последнюю работу (тем самым закрепил), и потом разгладил паяльником.

Потом перевернул крышку и проварил прутком изнутри, как это было возможным, т.к. стенка с защёлкой мешала и не было возможности проварить до конца трещины.

В процессе последних работ обнаружил что появилась трещина, там где её не было (вот такого качества делают ящики).
Прорезал канцелярским ножом "штробу" и пропаял прутком. После разгладил паяльником и излишки срезал ножом, чтобы крышка органайзера могла закрываться без проблем.

Теперь очередь восстановления потерянного куска с язычком для крышки органайзера.

Нашёл у себя в залежах хлама толстый чёрный пластик толщиной как оранжевый пластик.
Вырезал ножницами по металлу приблизительный контур на котором будет процарапываться контур недостающего куска. Прижал пальцами и процарапал контур.

Потом вырезал ножницами по металлу...

Для потерянной части под язычком, пришлось вырезать "на глазок".

Так как пространства под крышкой "маловато будет", и вторую деталь невозможно держать при сварке, то пришлось включить смекалку.
В первой детали просверлил отверстия сверлом 4 мм ниже плоскости крышки и на расстоянии около 5-7 мм друг от друга, а середину между отверстиями вырезал канцелярским ножом, на второй детали предусмотрел "язычок", который будет вставляться в первую деталь, тем самым удастся их сварить воедино.

"Язычок" на второй детали сделал по длиннее, чтобы во время прихватки паяльником, её можно было поправить вверх или вниз.

Ставлю их на место и прихватываю паяльником.

При попытке проварить прутком появилась проблема, пластик начал продавливаться. Решил всё пропаять паяльником. Постарался сделать так чтобы ничего лишнего не выступало, и не мешало крышке органайзера закрываться.

Торчащий конец язычка на второй детали обрезал канцелярским ножом и остаток расплавил паяльником, тем самым соединил воедино обе детали.

После последней работы пропаял кусками прутков, остатки от предыдущих работ, и также разгладил всё паяльником.

С внешней стороны удалось проварить пластик тонкими прутками, и также разровнял всё паяльником.

Стык по трещине, прорезал "штробу" и также проварил тонким прутком, после разровнял паяльником до тех пор пока металлическая линейка не показала плоскость, практически идеал.

Теперь можно приступить к сварке перегородки органайзера.
По обе стороны проваривал прутками и после разравнивал всё паяльником.

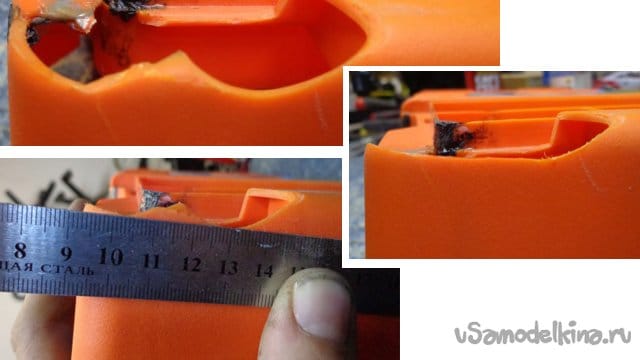

Как только собирался восстанавливать самую сложную часть обнаружил что даже ребро жёсткости было выломано.
В остатках от рамки была подходящая часть, чтобы вырезать из неё ребро жёсткости. Прошлое ребро и часть из рамки одинаковой толщины.

Придерживал пальцами и процарапал контур, после вырезал ножницами по металлу.

Из-за маленького пространства, пришлось после прихватки паяльником, закреплять мелкими кусками пластика и пытаться всё зафиксировать как есть, прутком и паяльной станцией невозможно было подлезть.

А вот с другой стороны удалось кое как проварить прутком.

контур по верху удалось почти точно вымерить.

Для восстановления утраченного куска использовал крышку от своего "скончавшегося" дезодоранта, я же плюшкин и собираю всё что может пригодиться.
Вырезал большую сторону и прогревая паяльной станцией выровнял её, чтобы она стала пластинкой.

Перед восстановлением решил убрать лишний кусок оранжевого пластика, смысловой нагрузки он не несёт, а если он останется то будет лишняя трудность обваривать по нему, я его просто срезал.

Зазор между органайзером и краем, где будет восстанавливаться потерянная часть 3 миллиметра, использовал кусок ДВП из самоделки Большой бак для пылесоса Makita 440, НЕ ЦИКЛОН
Вложил в паз и приложил пластинку.

По возможности проварил прутком, дабы закрепить её, в том числе и по восстановленному ребру жёсткости.

Чтобы загнуть эту пластинку, протолкнул между ДВП и пластинкой металлическую линейку, и прогревая паяльной станцией по основанию, т.е. на прямой линии с верхом крышки.
Чтобы не было нахлёстов, "на глазок" обрезал ножом и остатком от пластинки проварил по стыку красного и оранжевого пластика.

Оставшуюся щель закрыл наваривая пластинки по краю, т.е. прутки наваривались друг на друга в нахлёст, после, давил паяльником, чтобы этот пластик продавился во внутрь.
Изнутри паяльником "стянул" пластик со стенок на ребро жёсткости

Неровности были, и в некоторых местах переборщил с давлением, но исправил ситуацию, а именно, использовал для выравнивания мелкие куски пластика, разогревал поверхность паяльником, прикладывал куски и старался выровнять поверхность.

После получения поверхности "более-менее", взял деревянный брусок и наждачную бумагу, обернул ей брусок и начал шлифовать наваренную поверхность, чтобы приблизить её к нетронутому углу с другой стороны.
После шлифовки поводил паяльником по поверхности, дабы придать глянец.

На этом всё, но не закончена работа с органайзером.
Необходимо вернуть язычок для крышки органайзера.
Чтобы лишний раз не вымерять место положение "язычка", сделал проще, положил крышку на своё место и процарапал в место где должен быть "язычок".

Вырезал тонкий пруток, около 3мм, и наварил его на размеченное место.
Потом обрезал лишнее канцелярским ножом, попытался придать подходящую форму.

Но во время примерки, что-то пошло не так и он отвалился, и пришлось повторить процесс, в конце я доработал форму паяльником.
На этот раз всё удалось, и как бы я не дёргал крышку на "открыть-закрыть"

Крышка на органайзере, на самой крышке ящика, была отломана.
Были отломаны маленькие штырьки по бокам от крышки.

Восстановление этих частей выручит всё тот же дезодорант, а точнее его "винт".
Нарезал на две части длинной около 15 мм, и обезжирил.
"Вылет" установил сложив целую крышку и поломанную, т.е. целая крышка ограничила длину.

Пропаял паяльником, используя мелкие куски пластика.

Фиаско, блин, т.е. Сэр!!!

Когда начал собирать восстановленный ящик, отломалась одна петля и выломалась часть в крышке куда вставляется штырёк крышки органайзера...

Я не специально, честно!!!

Благо выломанная часть не потерялась, а отломанная петля сохранилась одним куском.
Восстановил по старинке, не используя прутков, а пропаял паяльником.

А вот с петлёй пришлось повозиться...
Нарезал тонкие прутки, соответствующие ширине внутреннего паза...
Проварил внутрь, потом разгладил паяльником, после этого поверх проварил прутком пошире с заходом на стенку крышки (когда петля отломалась, трещина распространилась на крышку), тем самым сделал двойное "усиление" петли, после разгладил паяльником.

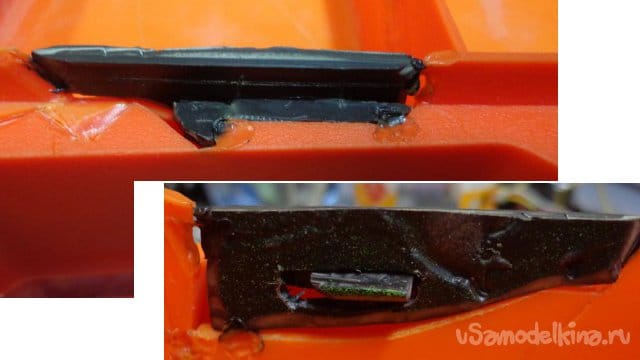

Изнутри тоже пришлось проварить, прорезал "штробу" и вварил тонкий пруток, после выровнял поверхность паяльником, чтобы крышка без проблем могла закрыться.

За мелочью остаётся восстановить ребро на чёрном пластике, на самом ящике.
Отрезал пруток шириной соответствующей высоте на уцелевшей стороне, и припаял паяльником, возится с прутком не имеет смысла.
