    Простая стойка под болгарку 125 мм

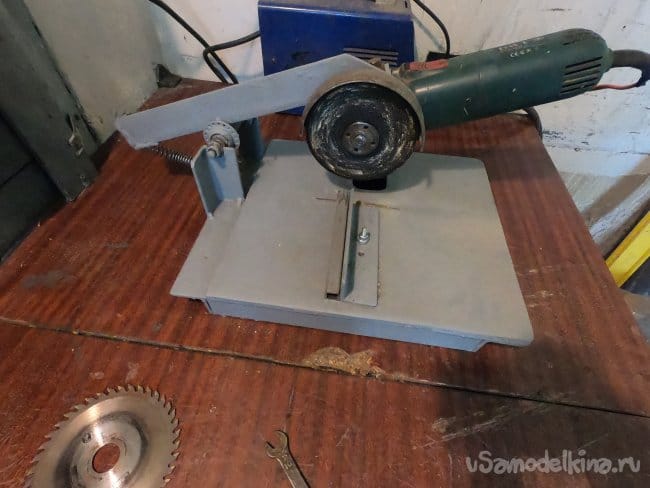

    Всем привет, сделал себе небольшую помощницу в виде стойки для болгарки. Самоделка получилась вполне функциональной и полезной, не смотря на довольно маленький размер диска в 125 мм. Люфтов не заметил, конструкция жесткая, все хорошо настраивается, работает отлично.

    Можно быстро и точно резать трубы под нужный угол, а также брусочки, доски и так далее. Предусмотрел я и блокировку, болгарку можно зафиксировать, что позволяет делать пазы в дереве, или даже делать проточки в металле под самые разные нужды. Собрано все просто из доступного материала. И так, обо всем по порядку!

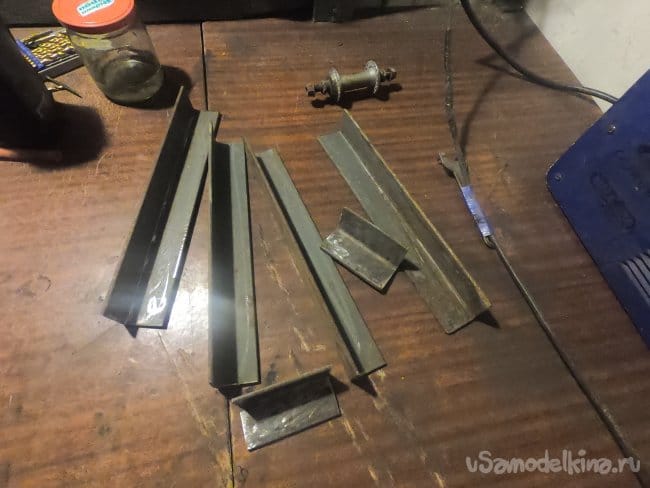

    Материалы и инструменты:

    Список материалов:
    - уголок (расчленил старую кровать);
    - кусок фанеры на столешницу;
    - саморезы;
    - ось от колеса велосипеда;
    - болты и шайбы для крепления болгарки;
    - болтик и гайка для фиксации упора.

    Список инструментов:
    - болгарка 125;
    - сварочный инвертор;
    - дрель;
    - рулетка, карандаш;
    - метчик (не обязательно);
    - грунтовка по металлу или другая краска.

    Процесс изготовления самоделки:

    Шаг первый. Основа

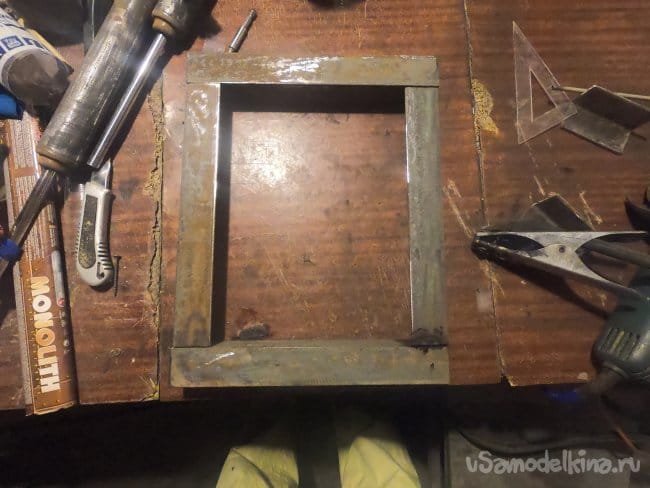

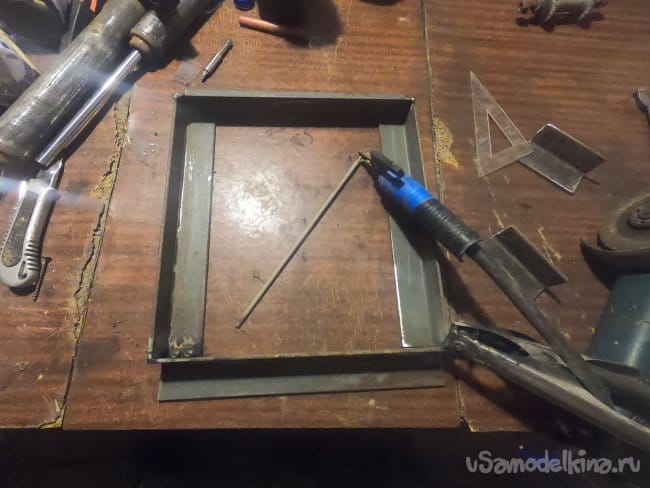

    Нарезал уголок и сварил прямоугольное основание. Уголок порезан на отрезки примерно 30 см.

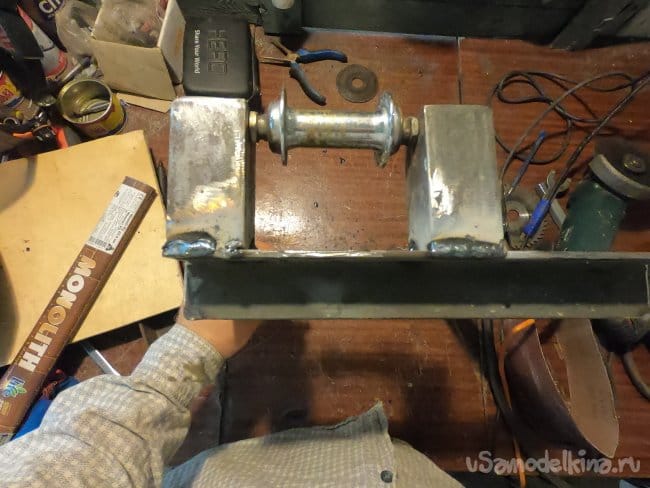

    Шаг второй. Крепеж под ось

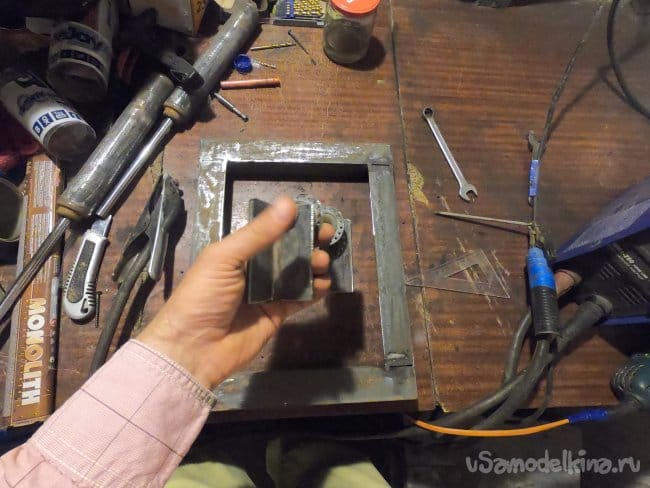

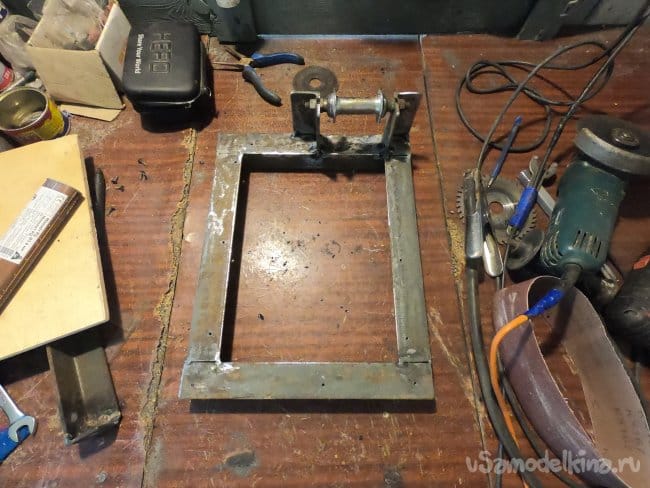

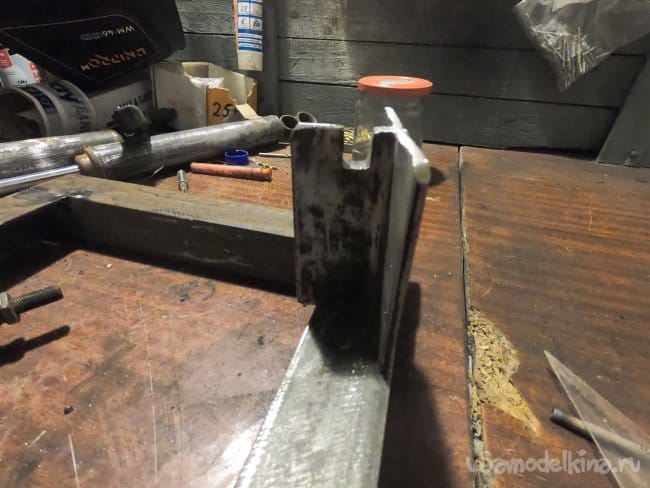

    Сварил два уголка вместе, прошлифовал болгаркой, чтобы они были одинаковыми. В таком же состоянии пропилил пазы под ось. Ну а далее уголки осталось разъединить и приварить к основанию в правый угол. Вот и все, теперь можно прикрутить ось, не забыв убрать в ней люфт.

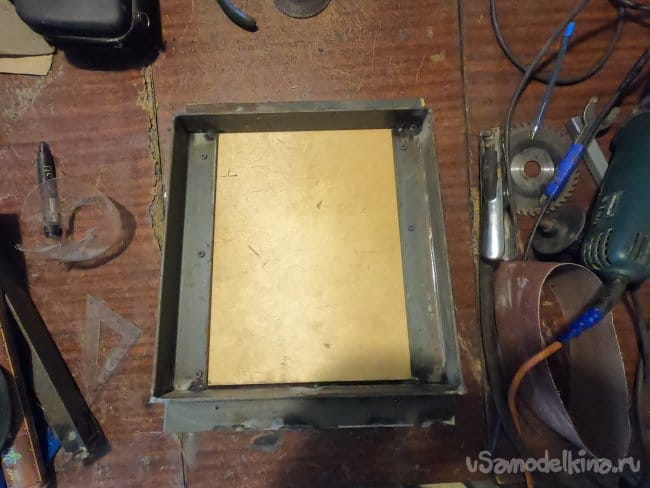

    Шаг третий. Столешница
    В качестве столешницы имелся лист фанеры, в раме просверлил отверстия и прикрутил фанеру короткими саморезами. Можно использовать и длинные, потом лишние концы можно срезать болгаркой.

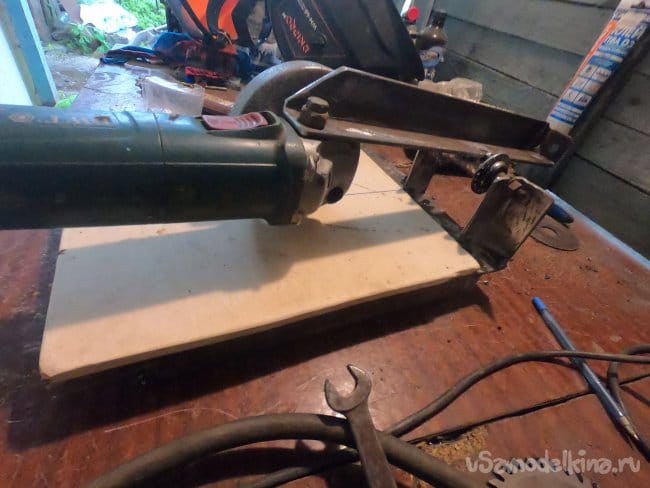

    Шаг четвертый. Крепим болгарку

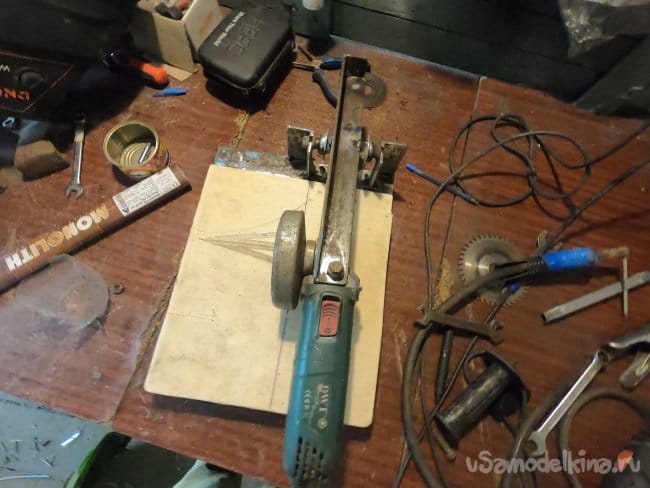

    К оси приварил уголок, просто на глаз, чтобы было ровно. На конце уголка просверлено отверстие под крепежный болт. Также здесь неподалеку приварена гайка, в гайку закручивается заточенный болт. Нужен этот болт для фиксации болгарки, чтобы она не крутилась в кронштейне. Держит такая конструкция отлично!

















    Ну а далее, чтобы болгарка не весела только лишь на одном болте, в целях безопасности, приварил еще стальную пластину, выгнул в скобу и прорезал паз под второй крепежный болт.

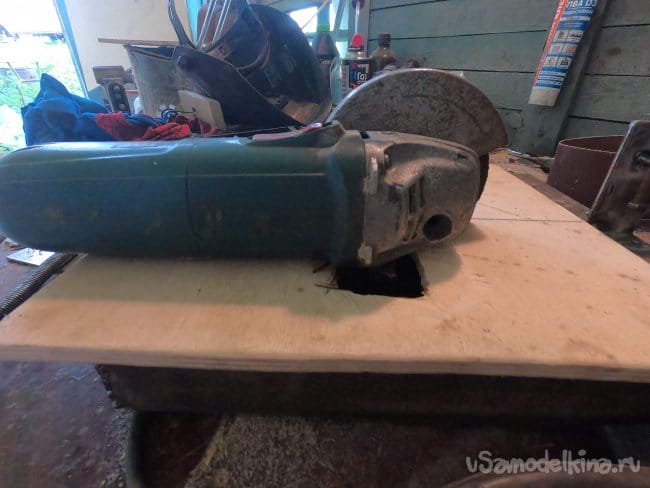

    Чтобы нижний болт не упирался в столешницу, прорезал под него окно в столешнице.

    Шаг пятый. Регулировочный болт

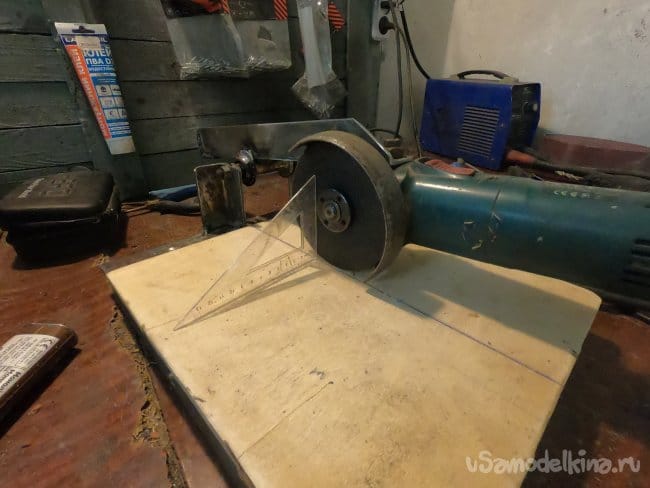

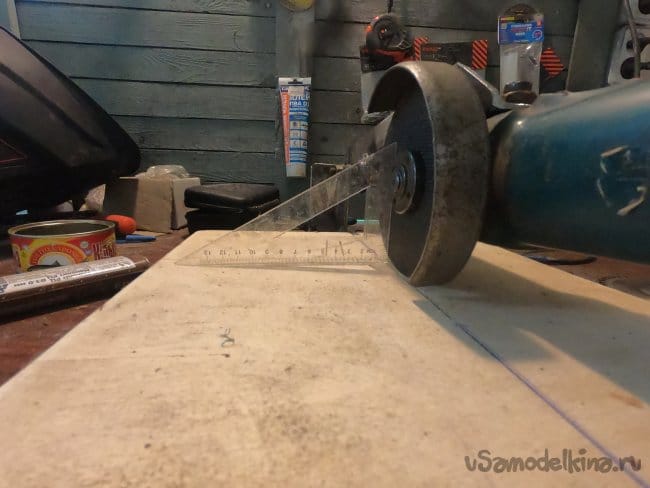

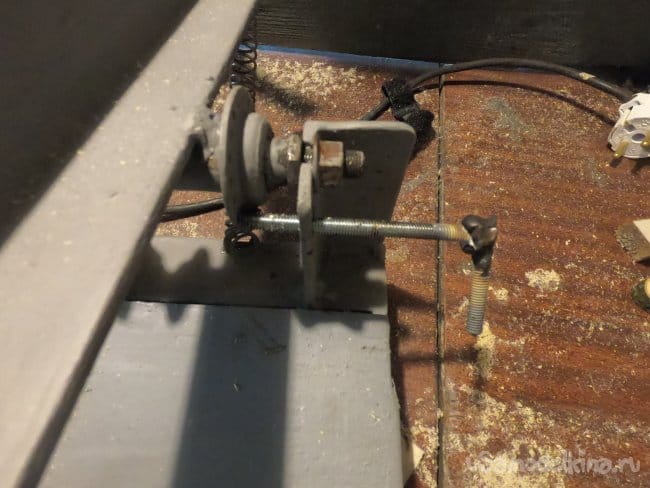

    Под одной из сторон оси приварил гайку и завернул упорный болт. Нужен болт для установки угла оси, он позволит расположить отрезной диск перпендикулярно относительно столешницы.

    Шаг шестой. Блокировка

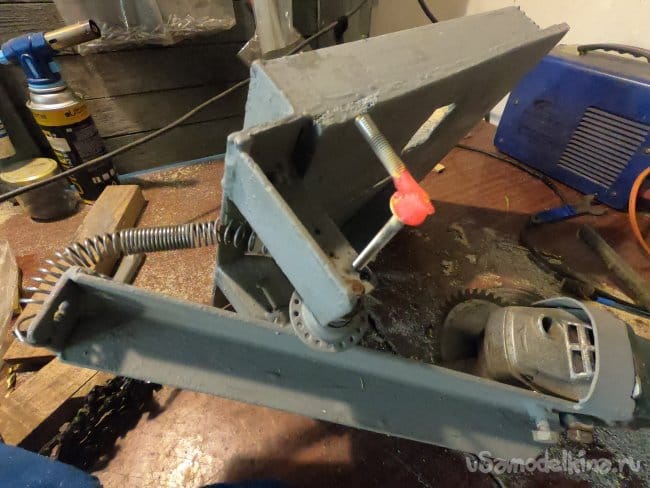

    Просверлил отверстие и нарезал резьбу под болт М6, болтом фиксируется ось. Если метчика такого нет, можно просто приварить гайку. К головке болта или винта привариваем ручку.



    Шаг седьмой. Покраска и испытания

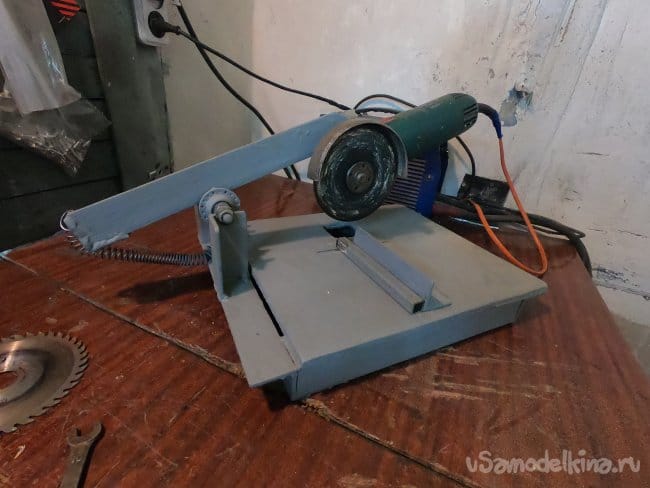

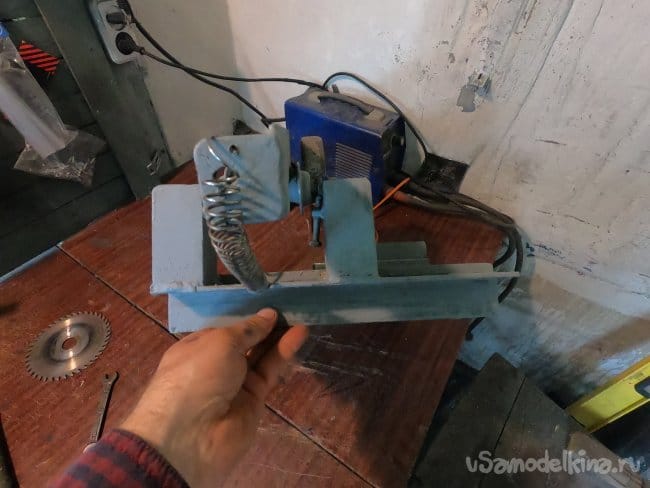

    После покраски установил пружину для дверей, при таком рычаге поднимает нормально.

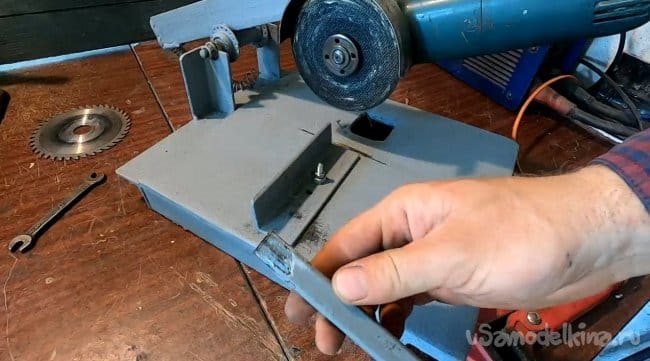

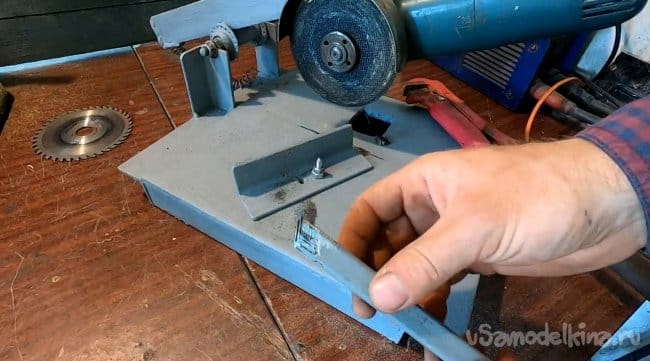

    Также прикрутил упор в виде уголка, но такой упор временное решение, так как для разных нужд упоры нужные разные в разных местах.

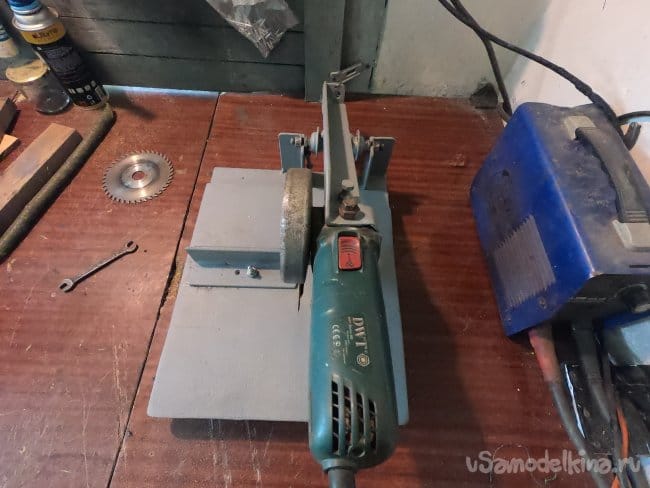

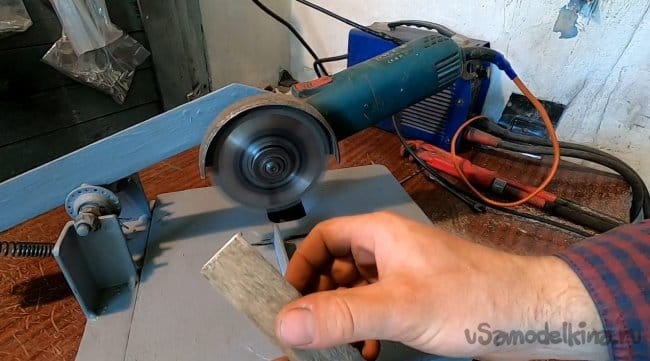

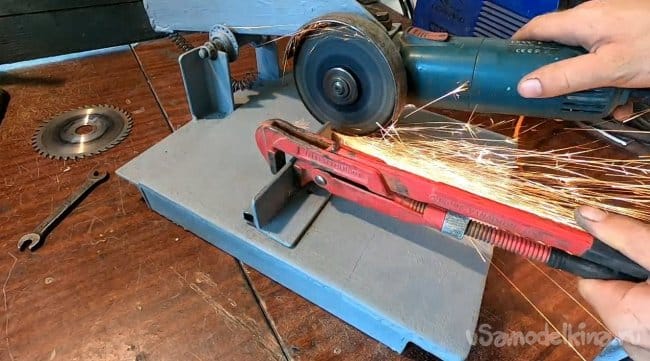

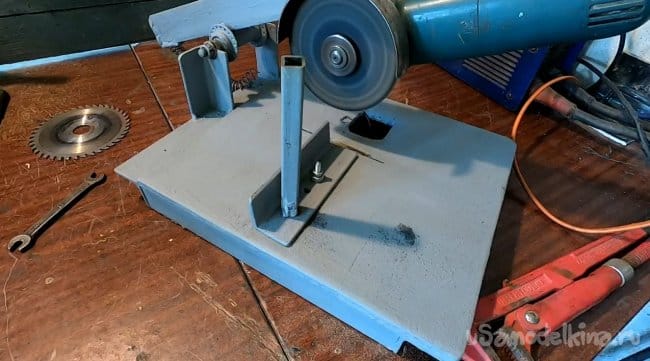

    Установил и отрегулировал болгарку, можно работать. В качестве эксперимента пильнул профильную трубу, для бытовых нужд и дальнейшей сварки отлично!

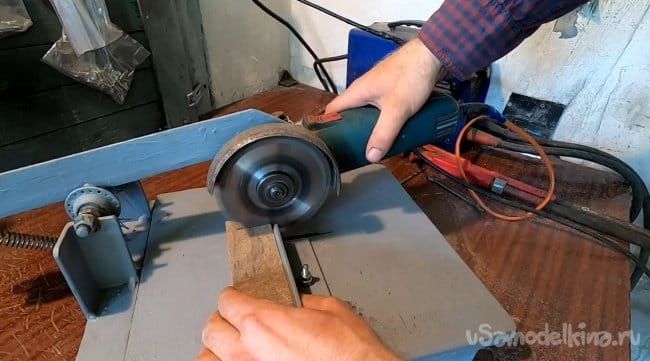

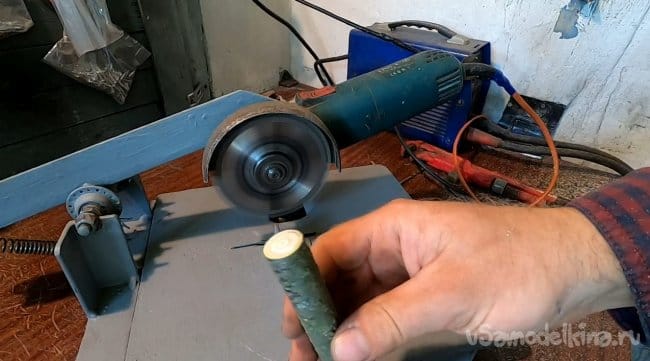

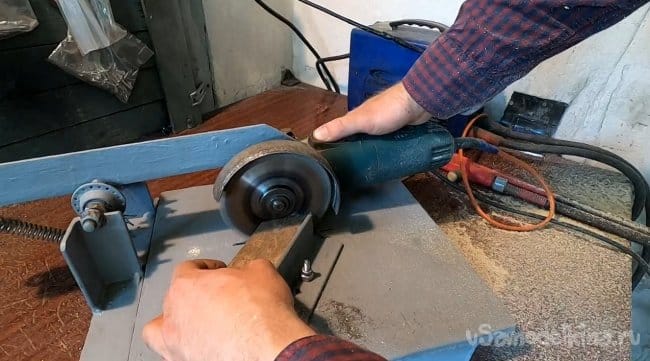

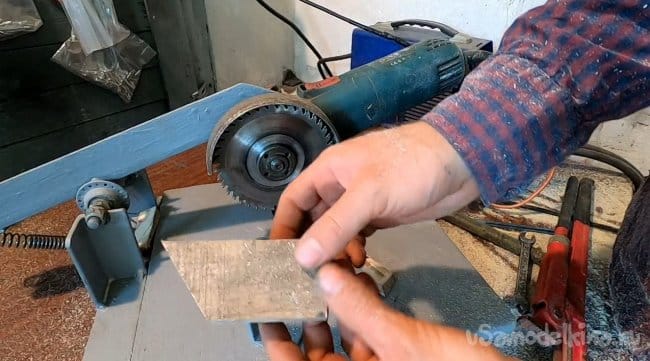

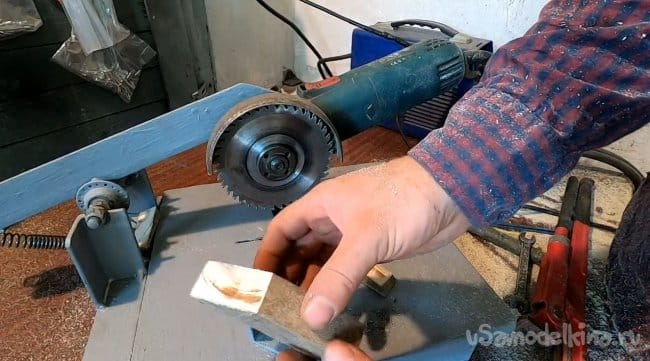

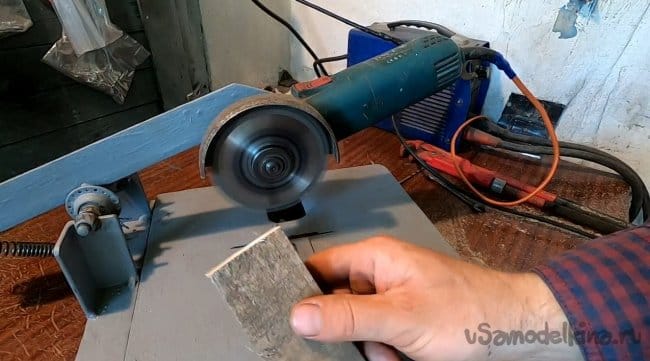

    Также поставил диск по дереву и резал брусочки, также все прекрасно.

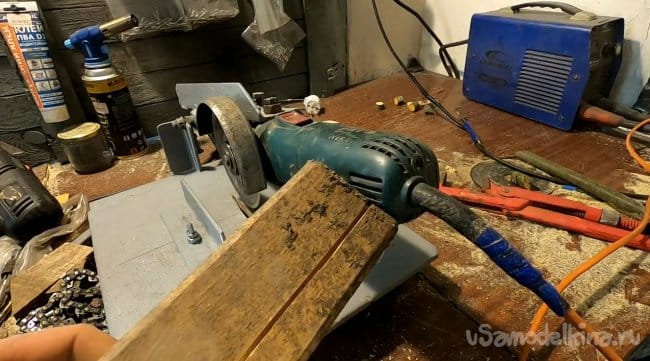

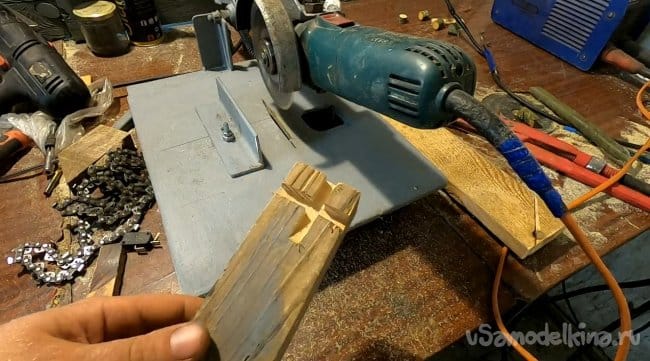

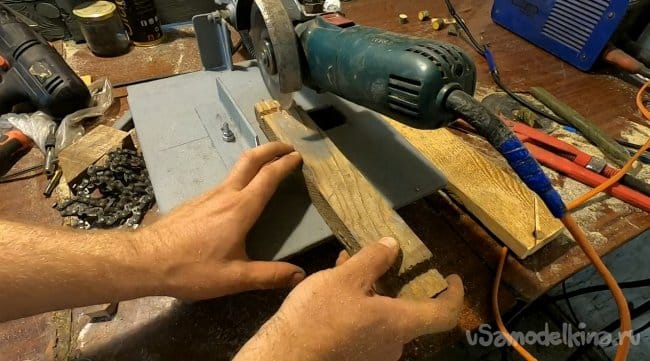

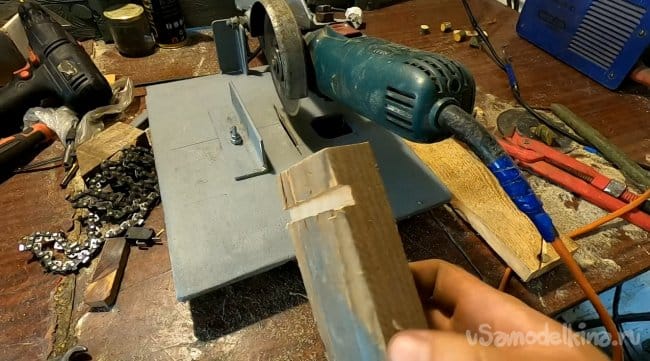

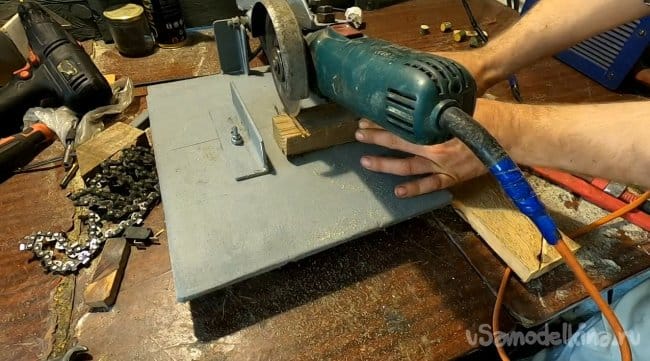

    Зафиксировав болгарку, у меня получилось делать пазы в бруске и досках. Само собой, снимать и резать было неудобно, да и упор нужно убрать, ну ли сделать другой в зависимости от потребностей. На этом все, удачи и будьте осторожны!
