Всем привет, предлагаю рассмотреть, как можно сделать очень простую проточную зернодробилку из болгарки. У меня она собрана на болгарке 125, с задачей справляется хорошо, лучше брать болгарку максимальной мощности.
Зерно дробится на полном автомате, его нужно лишь загружать в бункер по мере перемалывания. В зависимости от используемого сита можно получать крупу разной фракции или даже муку. Для хорошего и быстрого помола зерно должно быть сухим, а нож острым. Для сборки можно обойтись без сварочного аппарата, но он мне помог прожечь отверстие в ноже и приварить гайку, без чего можно обойтись. Ну что, обо всем по порядку!
Материалы и инструменты:
Список материалов:
- подходящая тарелка;
- сетка (можно набить отверстий в листе металла или насверлить;
- металлические пластины;
- полотно пилы для ножа;
- гайка и болт;
- брусок;
- материал для хомута, саморезы.
Список инструментов:
- дрель;
- угольник;
- циркуль;
- заклепочник;
- паяльник, кислота, припой.
Процесс изготовления:
Шаг первый. Тарелка

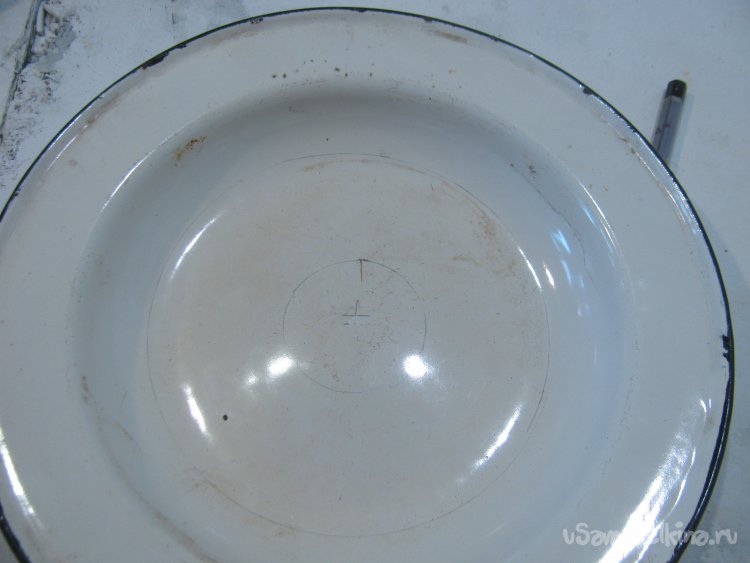

Подбираем неглубокую металлическую тарелку и ищем примерный центр. Также замеряем радиус части болгарки и переносим круг на тарелку. Ну а теперь нужно высверлить отверстие под болгарку. Чтобы не сверлить, можно отбить эмаль и просто выжечь отверстие сваркой.
Шаг второй. Крепления

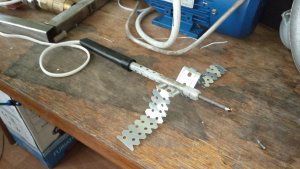

Изготавливаем и крепим крепления для болгарки, тут их два штуки. Я их выгнул из пластин для крепления профилей гипсокартона, жесткости вполне хватает. Чтобы не заморачиваться, закрепил крепежи на заклепки.
Все держится отлично, болгарку можно прикрутить двумя болтиками.
Шаг третий. Нож

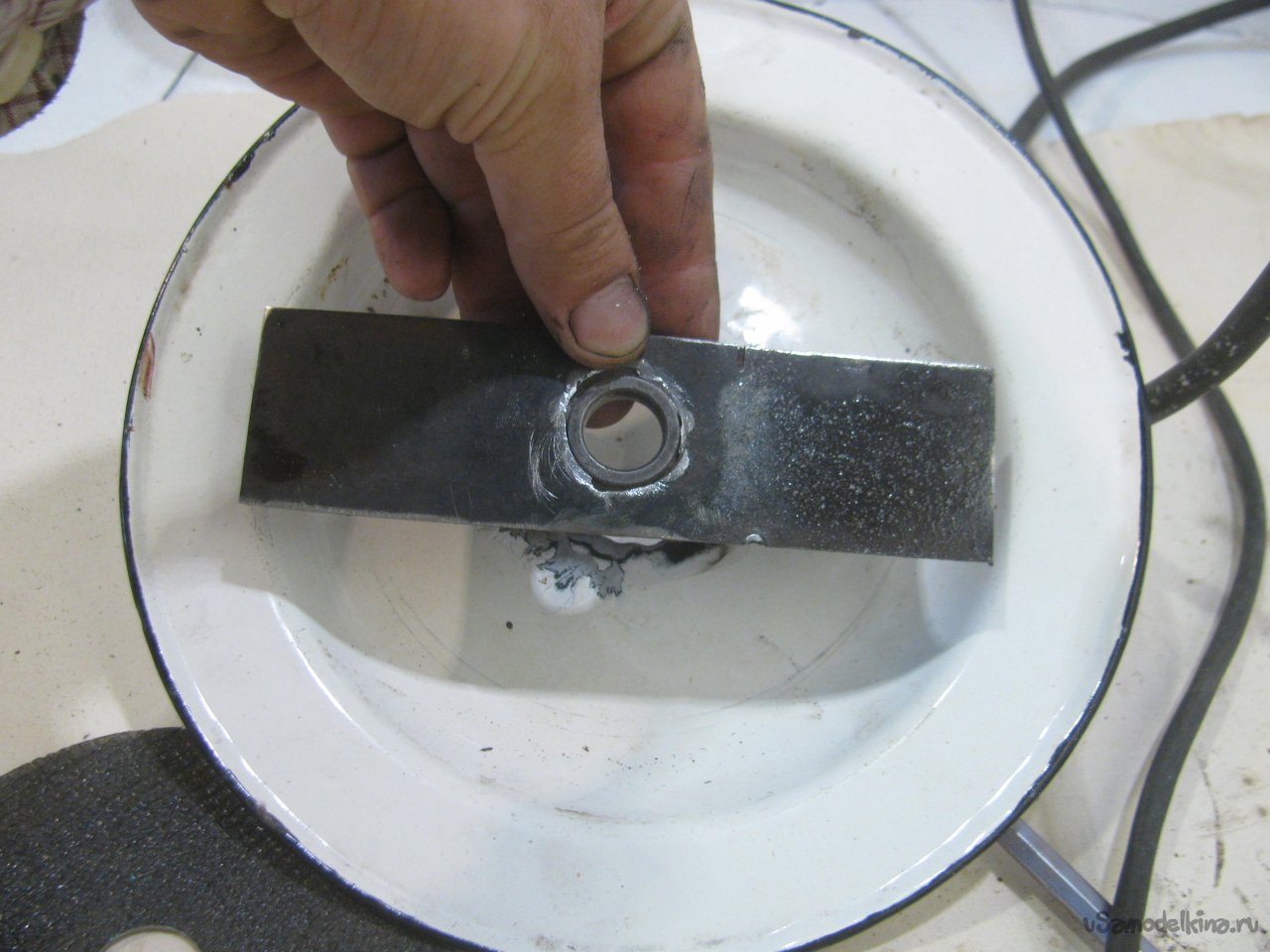

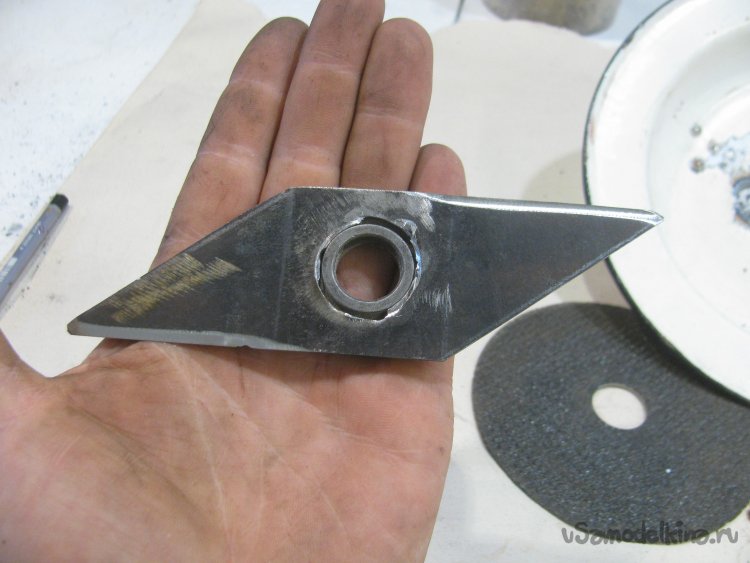

Нож был вырезан из ножовочного полотна, мне нравится эта сталь тем, что она легкая, тонкая и отлично держит заточку. разрыва такого ножа я ни разу не наблюдал. Вырезав полосу длиной около 130 мм, наметил и прожег сваркой отверстие под фланец болгарки. Отверстие можно и высверлить, если у вас имеется инструмент для сверления твердой стали.
Если сварки нет, можно применить сталь помягче, которую легко можно сверлить дрелью, ну или отпустить тепловым путем закаленную сталь.

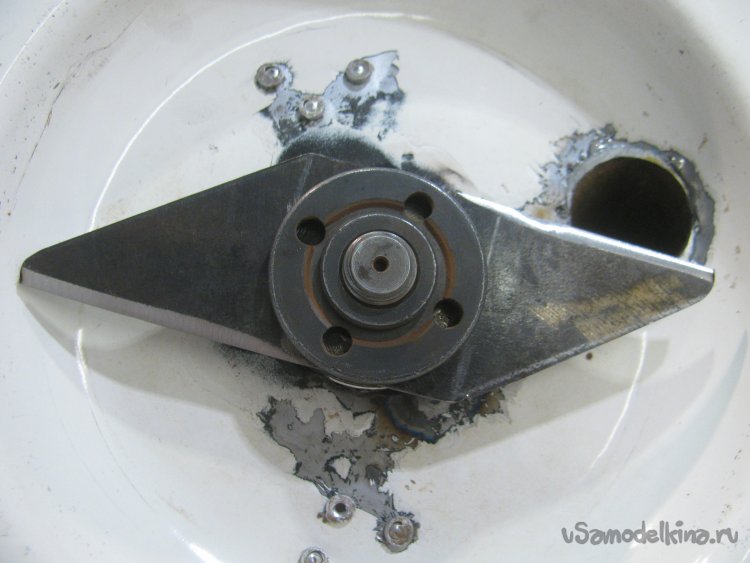

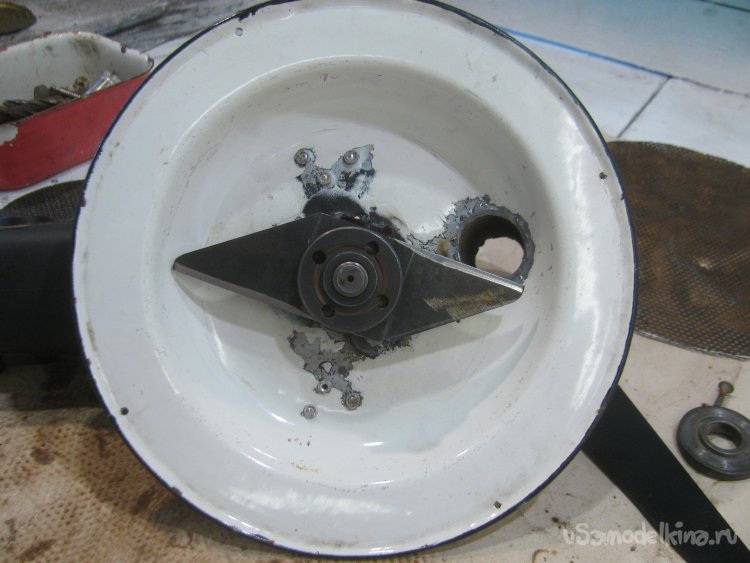

Обрезал лишний металл, а также наточил нож. Спуск сделал так, чтобы нож отбрасывал дробление зерно вниз, на сито.
Шаг четвертый. Сито

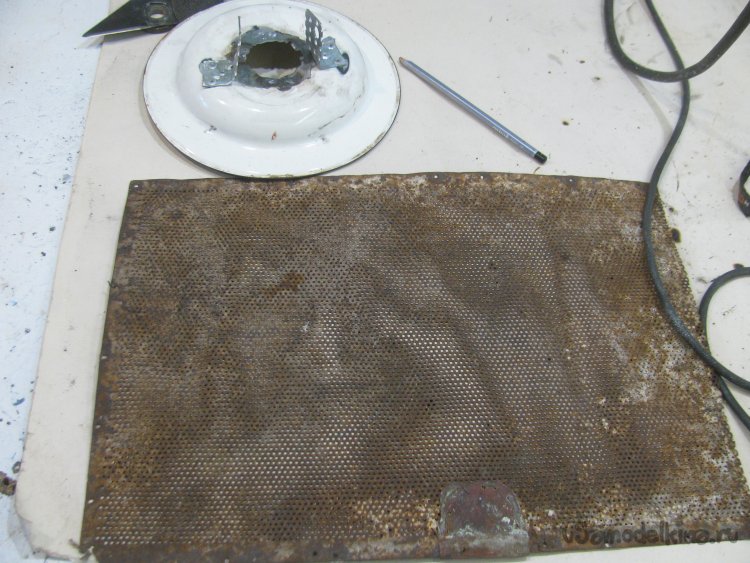

Сито было сделано из готовой ячейки, диаметр отверстий там около 2 мм, можно использовать и 3 мм и даже 4 мм, чтобы получить более крупный помол. Вырезал из сетки круг, а крепится она при помощи саморезов по металлу.
Желательно, чтобы не было щелей между тарелкой, иначе будет вылетать зерно, можно проложить уплотнитель из поролона или подобного материала.
Шаг пятый. Засыпная горловина
Ищем и находим кусок трубы, диаметр должен быть такой, чтобы туда влазило горлышко бутылки. Ну а далее я трубу быстро и надежно припаял к тарелке.
Обязательно делаем заслонку для регулировки подачи, иначе мотор может не вытянуть слишком большой поток зерна. Делаем пропил, привариваем гайку. Отодвинув заслонку и получив нужный зазор, просто затягиваем болт.
Шаг шестой. Испытания

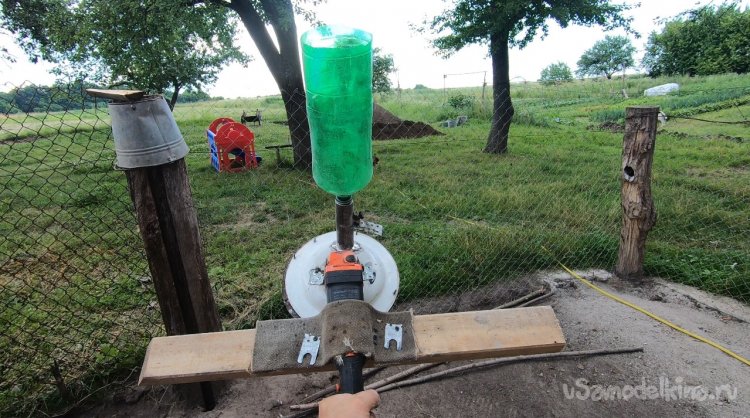

Чтобы зафиксировать все это дело, прикручиваем болгарку хомутом к бруску. Конечно, если инструмент у вас мощный или сильно вибрирует, лучше закрепить его более надежно.

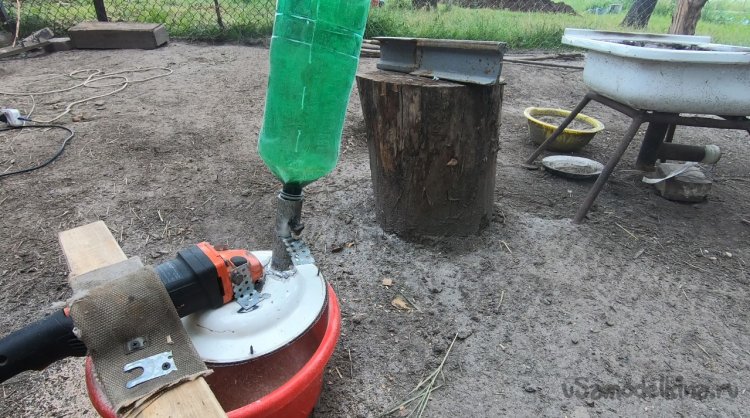

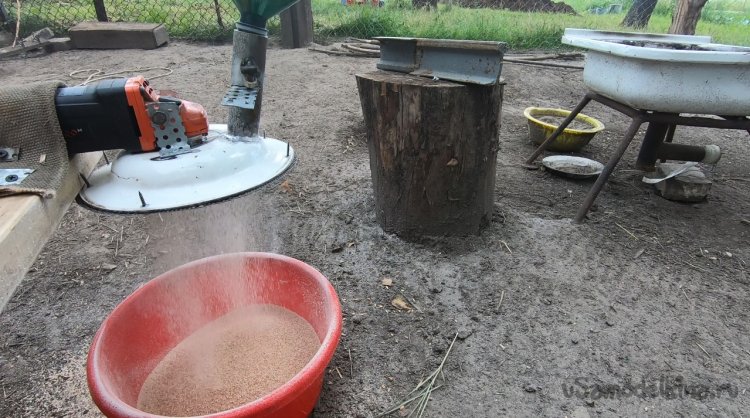

Ну что, отправляемся испытывать, ставим бутылку в качестве бункера, включаем болгарку и засыпаем зерно. регулируем подачу так, чтобы не перегружать мотор болгарки. На видео она у меня небольшая, пусть лучше медленнее но без риска для инструмента.
Как видно, два литра зерна перемалывается довольно эффективно, так что намолоть пару ведер крупы даже такой маленькой болгаркой не является проблемой!
На этом самоделка готова, удачи и творческих вдохновений, если решите повторить подобное, не забывайте делиться с нами своими идеями и самоделками!
