Всем привет, решил собрать простую дробилку для металлов. Зачем мне стружка металлов? Ее можно использовать для различных химических опытов. Например, стружку алюминия можно добавлять в щелочь и получать водород, при этом удобно дозируя и экономно расходуя алюминий. Также такую стружку можно использовать при литье металлов, их можно легко смешивать и проводить разные интересные опыты.
Первые мысли были сделать это на базе ЛШМ и пылесоса, но ленты будут загрязнять металл абразивом, к тому же они быстро изнашиваются. Так что сделал я все на базе своего рода «шарошке» из металла. Может в будущем самоделку еще и доработаю, а пока меня и так все устраивает, я уже получил стружку алюминия, цинка и меди. Перейдем к изготовлению!

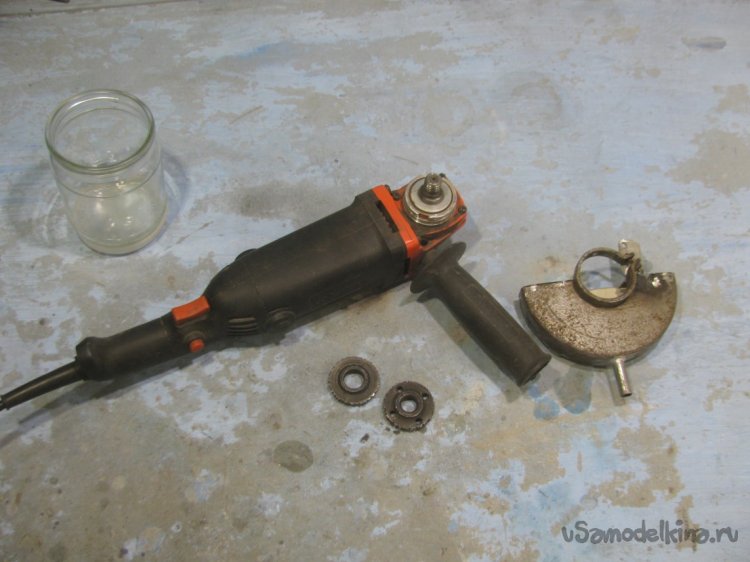

Материалы и инструменты:
Материалы:
- фланцы от старой болгарки;
- щиток от старой болгарки;
- листовой металл от холодильника и немного жести;
- трубка;
- банка с капроновой крышкой;
- болгарка с регулировкой оборотов (или можно включить через диммер/резистор).
Инструменты:
- болгарка;
- дрель;
- паяльник;
- карандаш.
Процесс изготовления самоделки:
Шаг первый. Шарошка
Первым делом изготовим шарошку. Первоначально я думал ее сделать из подшипника, но насечки на подшипники могут привести к его разрыву при работе. Можно конечно его заварить, но потом нужно калить, а как себя поведет каленый подшипник тоже не ясно, да и наверняка там будут биения.

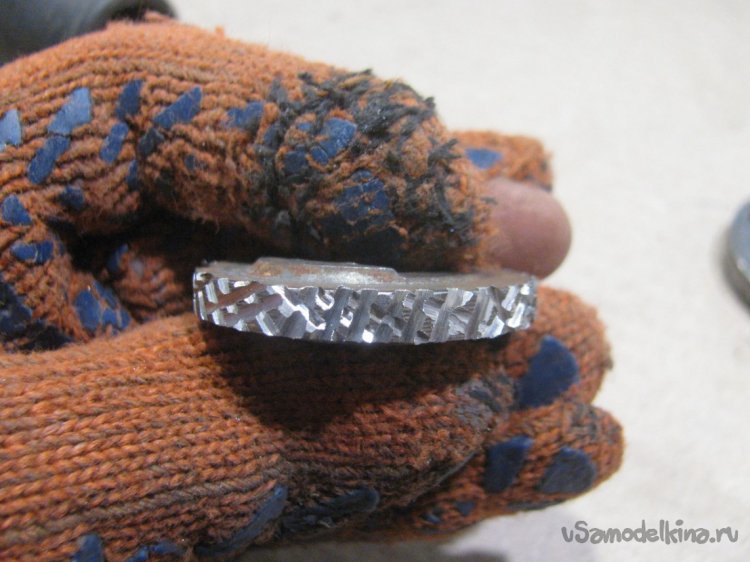

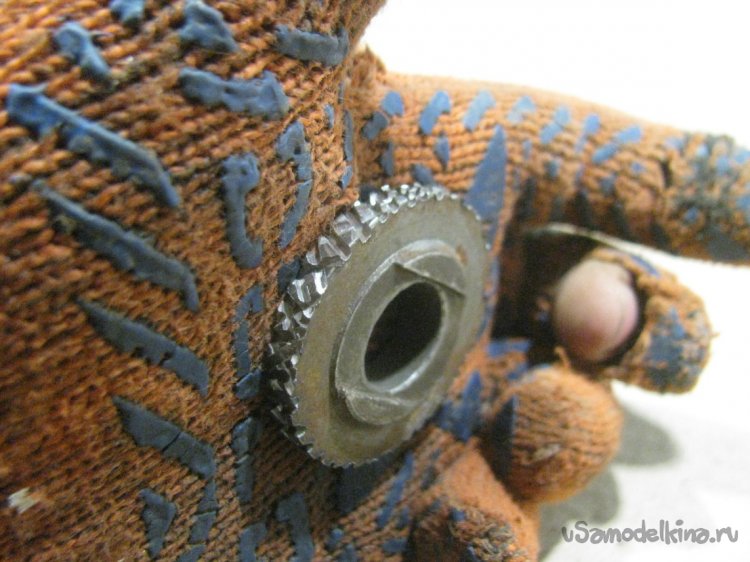

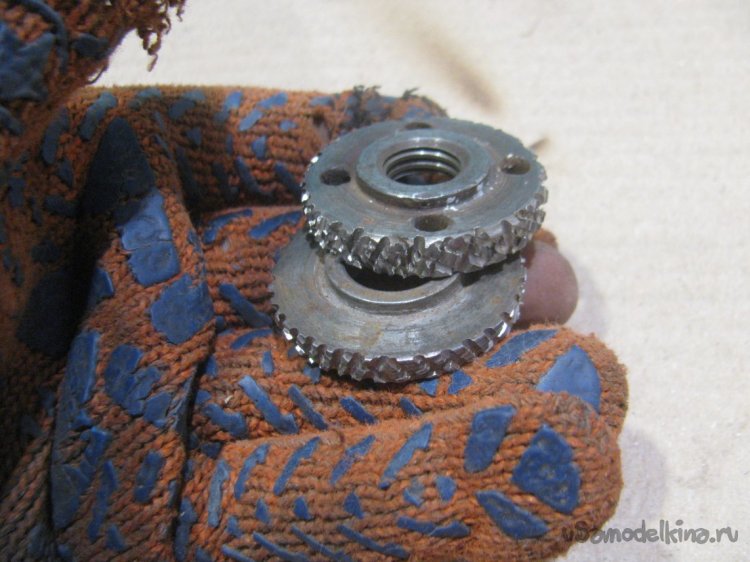

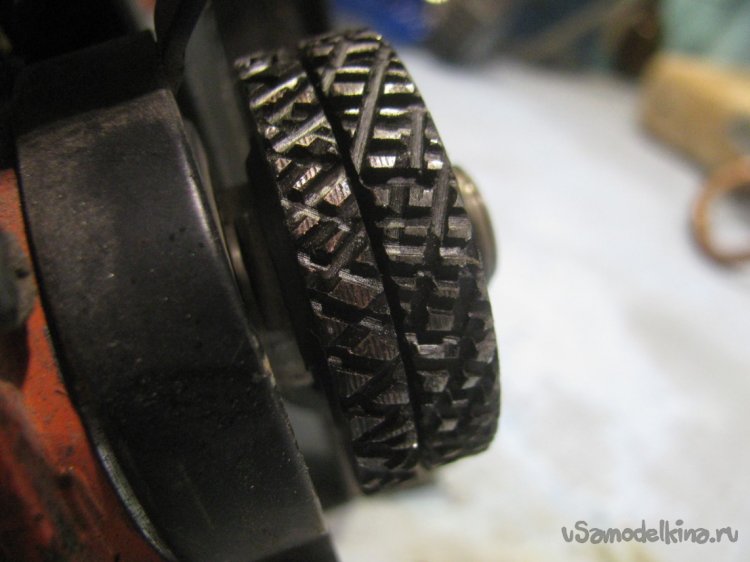

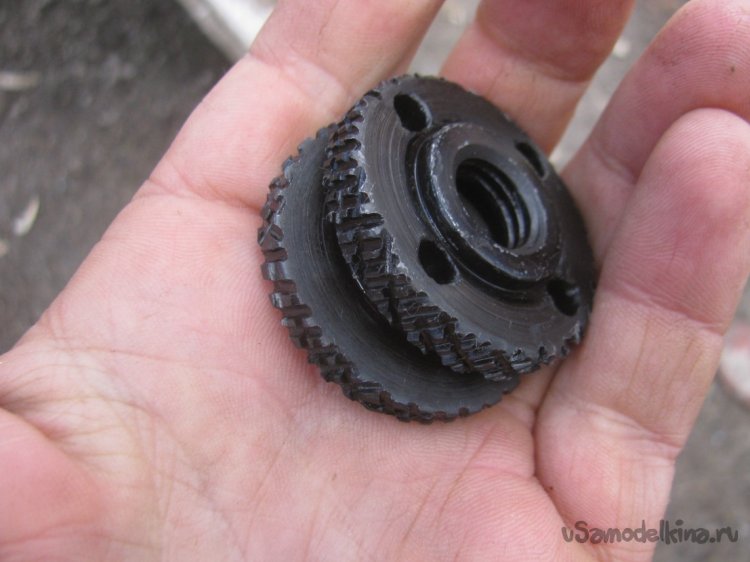

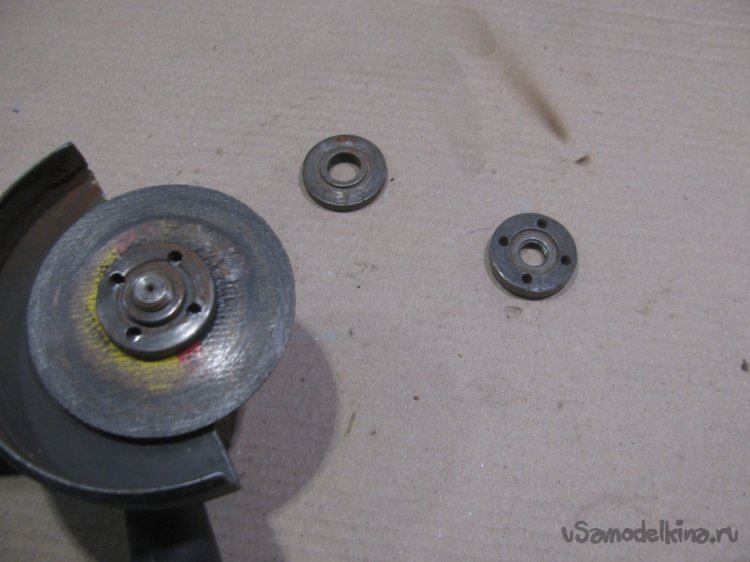

Так что сделал я шарошку из старых фланцев, сталь там бывает разная, в том числе и очень твердая каленая. В моем случае сталь не слишком твердая, так что потом я ее закалил. Вырезал зубчики на фланцах, на фото это не финальная версия, потом я их еще немного заострил и «наклонил» вперед, чтобы они лучше цепляли металл, ну типа как «когти».
Шаг второй. Закалка

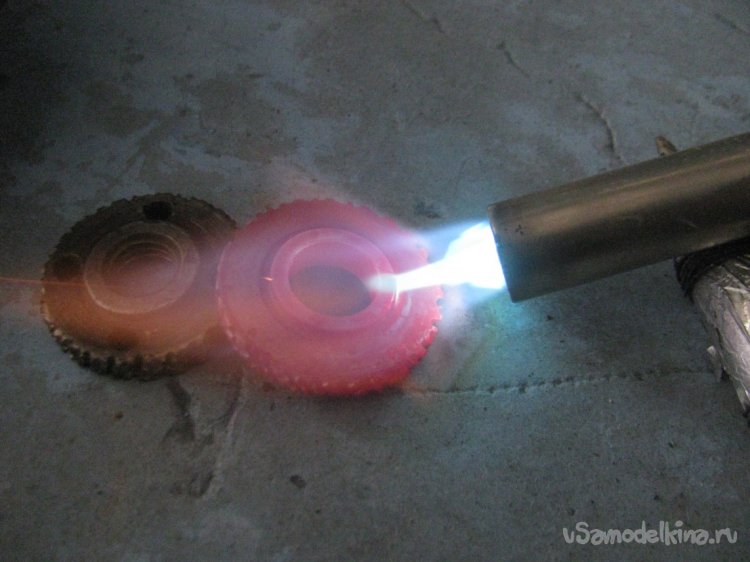

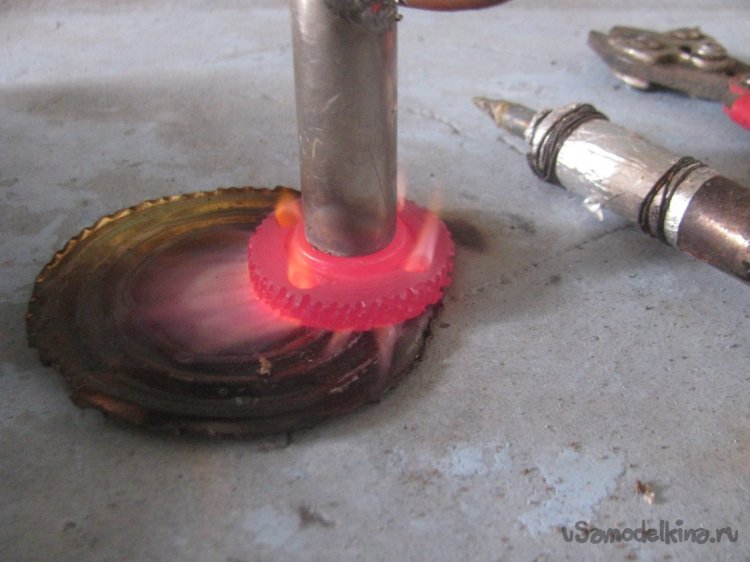

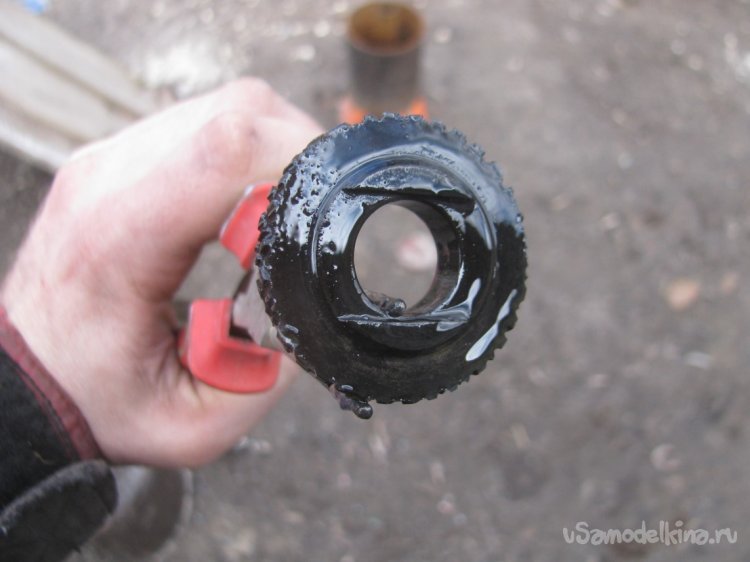

Это можно и не делать, но у металл был не слишком твердый, так что я рискнул его закалить. Раскалилось это дело до вот такого малинного цвета, то есть не похоже это на углеродистую сталь, но все равно изделие закалилось в отработке.

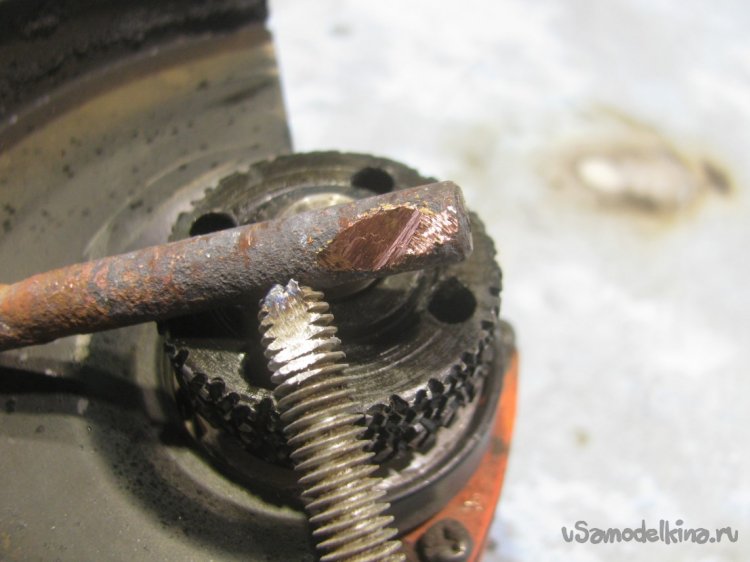

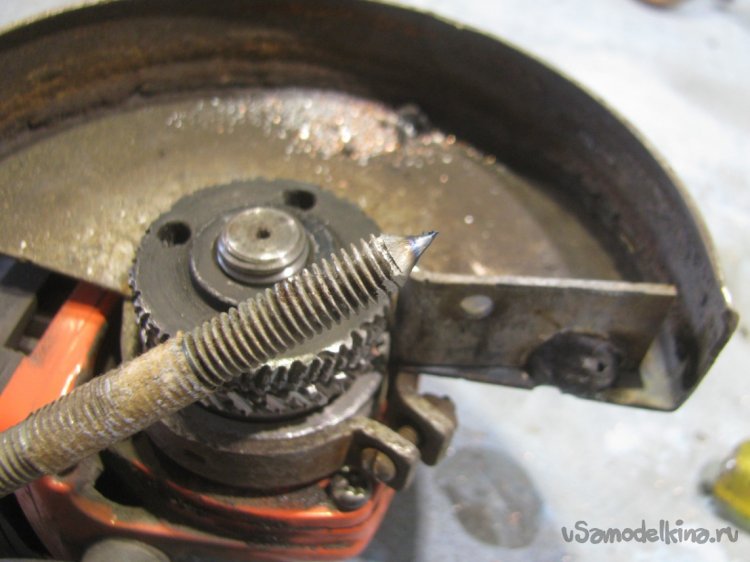

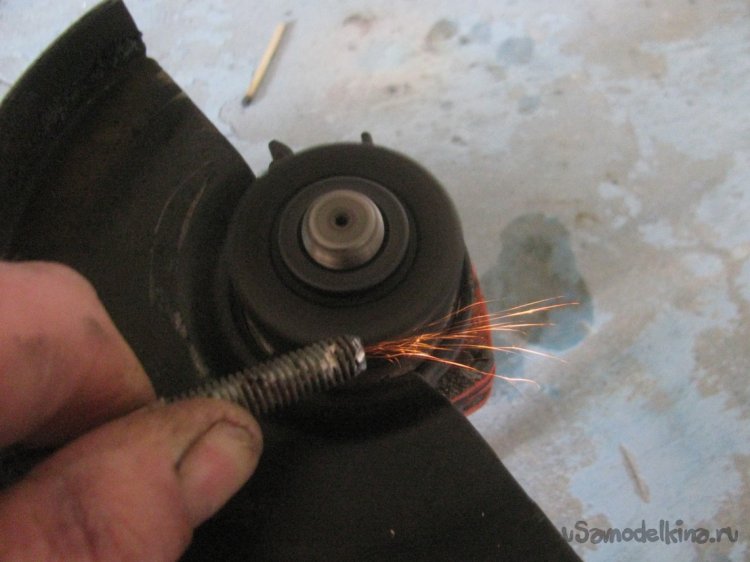

Пробовал строгать резьбовую шпильку из мягкой стали, так вот зализывания зубцов не обнаружено, а при обработке даже сыплются искры.
Шаг третий. Упор

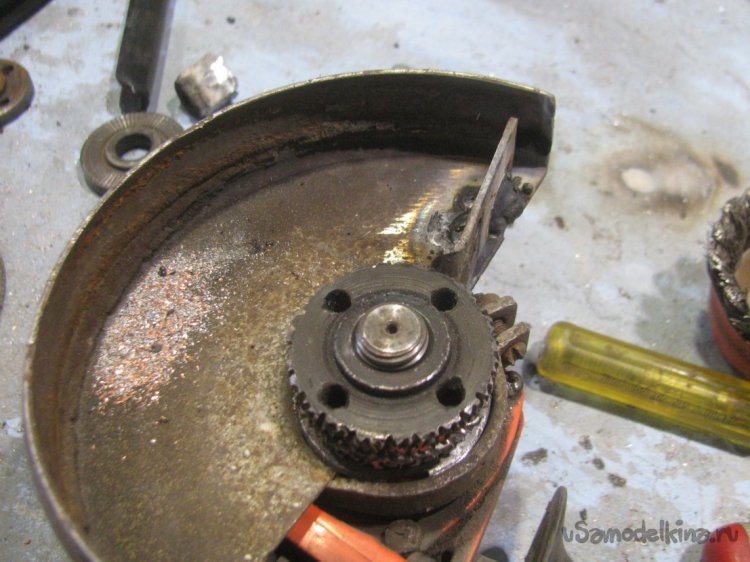

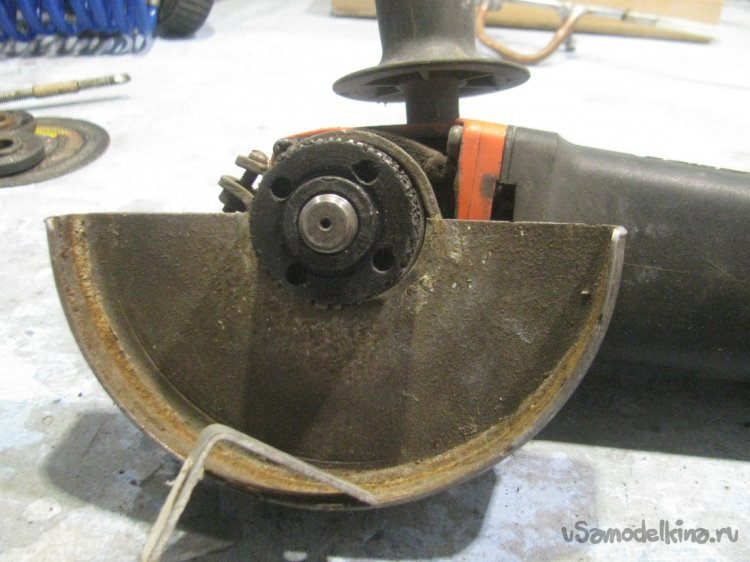

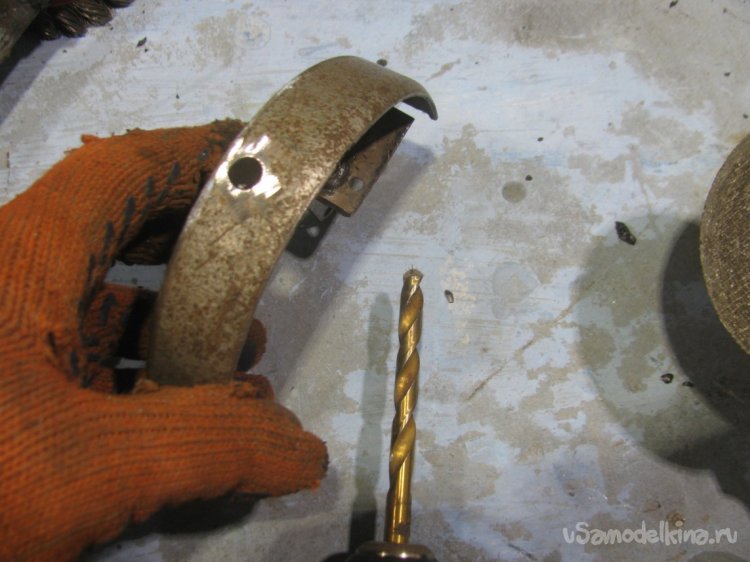

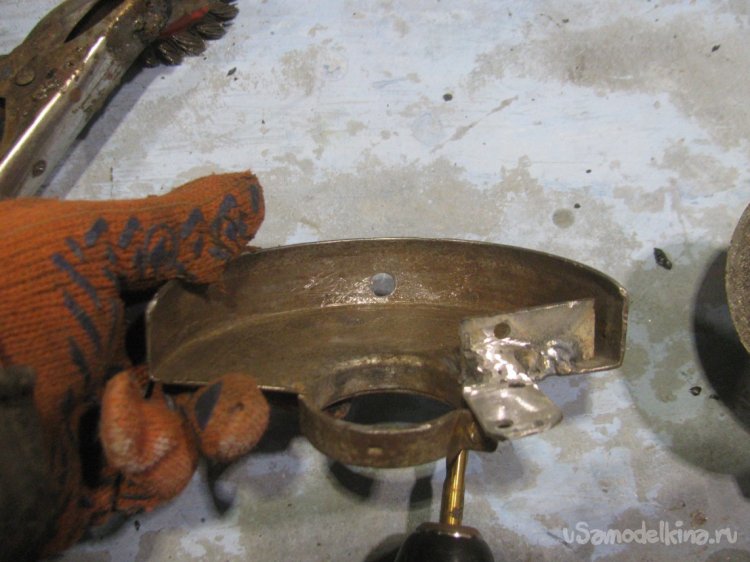

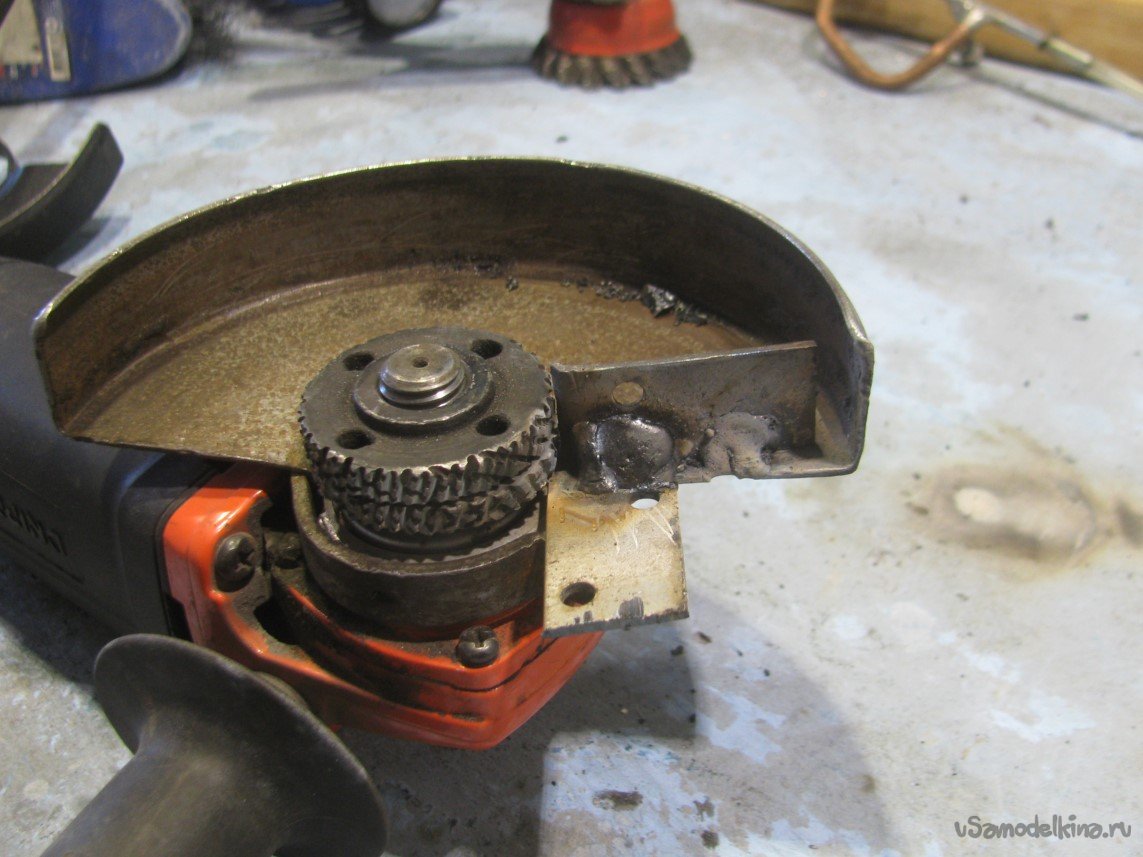

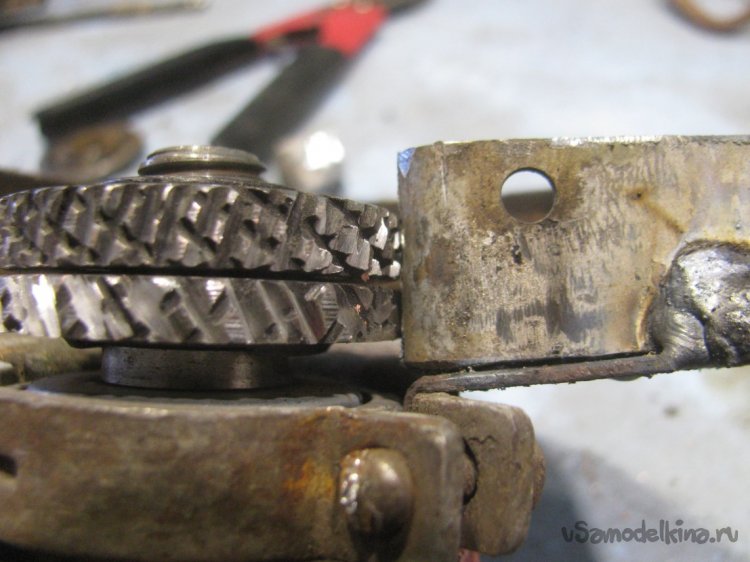

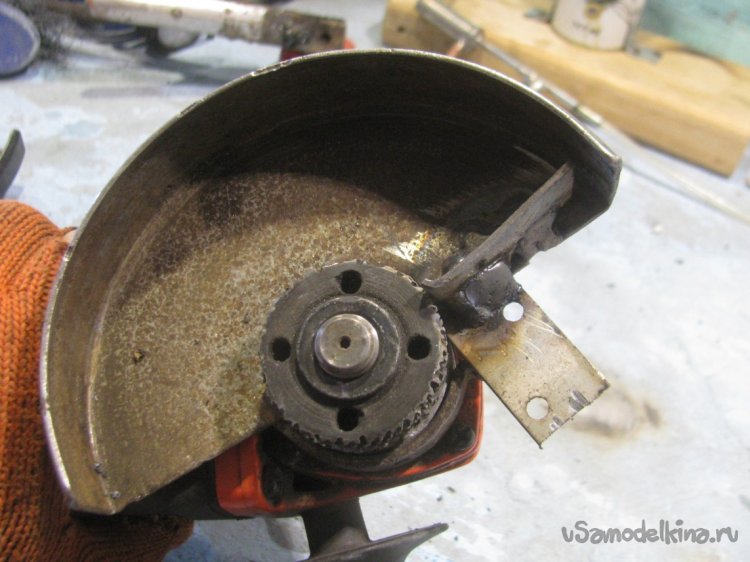

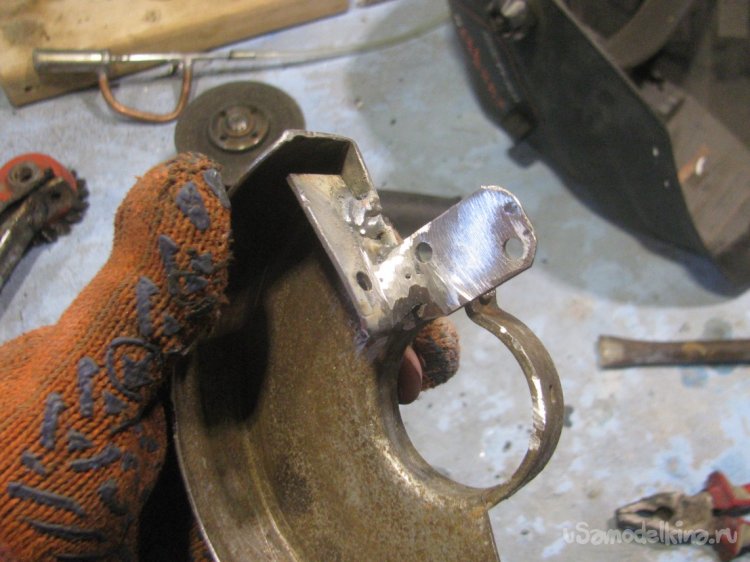

В качестве так сказать корпуса я использовал щиток от старой болгарки. Взял крепежный уголок и приварил его напротив шарошки, чтобы получился небольшой зазор. Все это дело нужно крепко приварить, особенно напротив шарошки, чтобы упор не гнуло при работе.
Как итог, упор можно испытать, работает отлично. Если вставить алюминиевую или медную проволоку, болгарку не клинит даже на первой скорости, но вот от проволоки отрываются тонкие куски по ширине зазора и попадают в корпус. В общем, проволоку лучше не использовать в качестве источника металла.
Шаг четвертый. Кожух

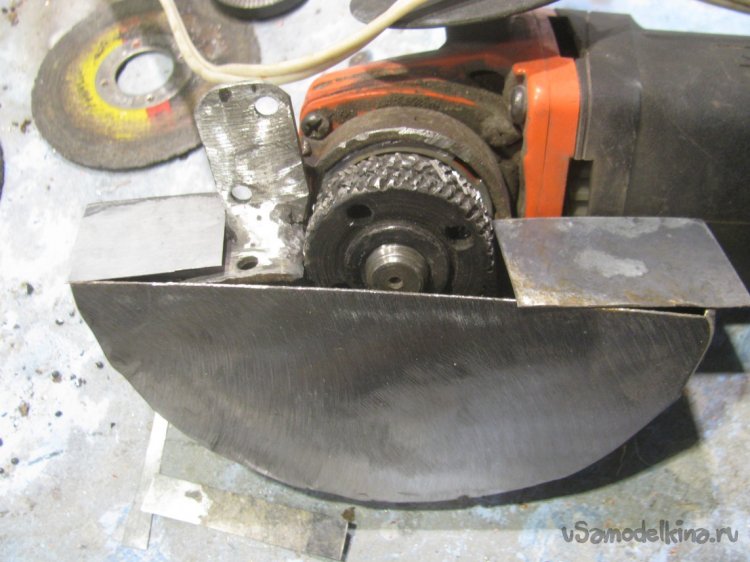

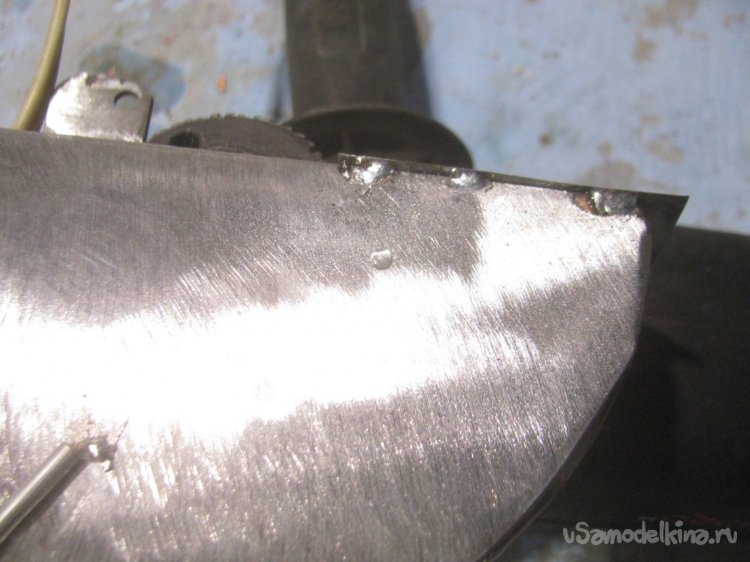

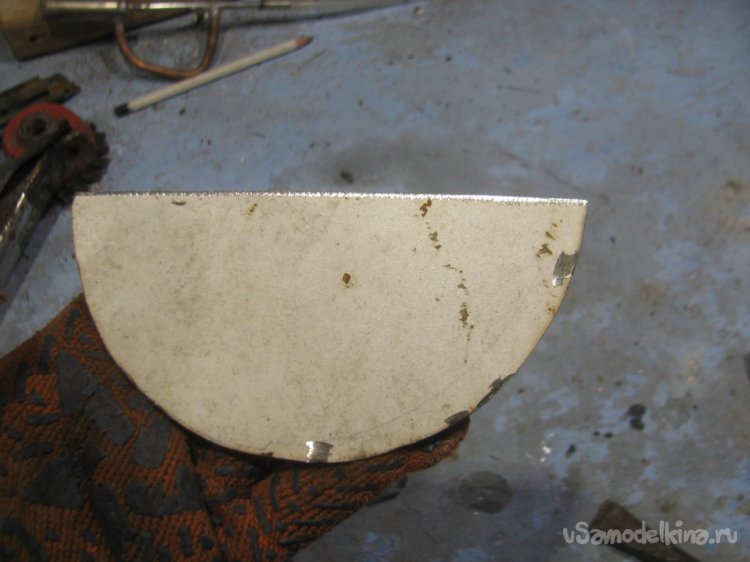

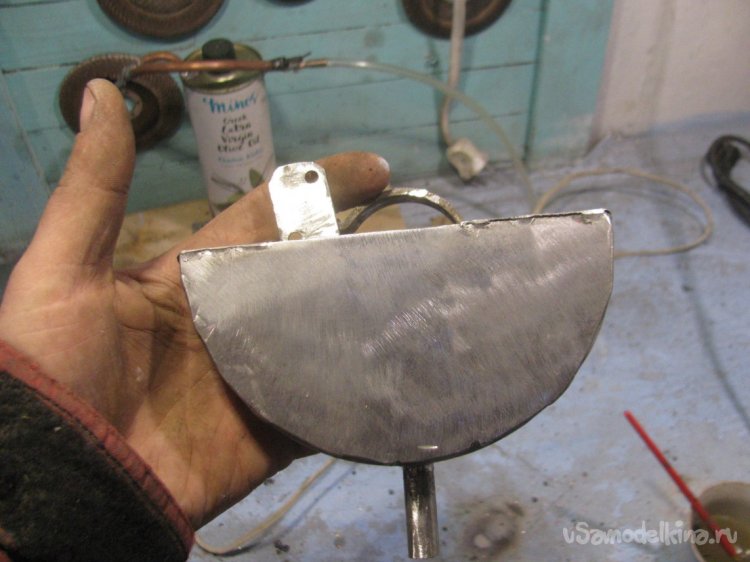

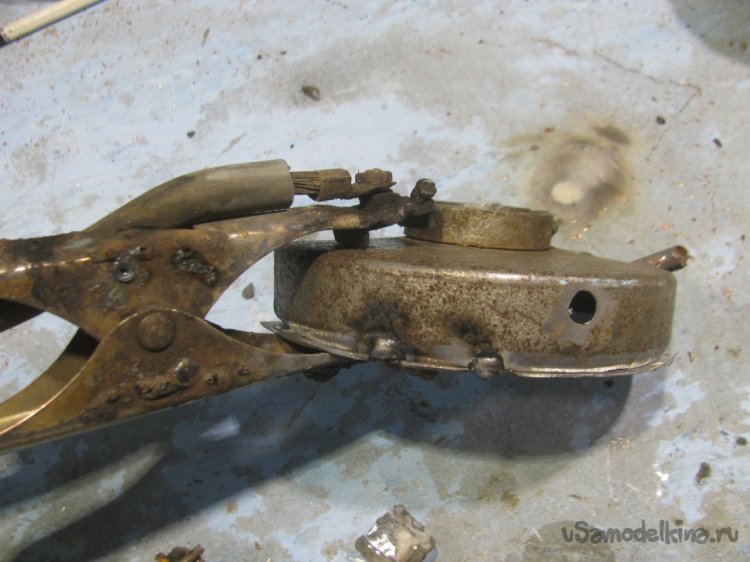

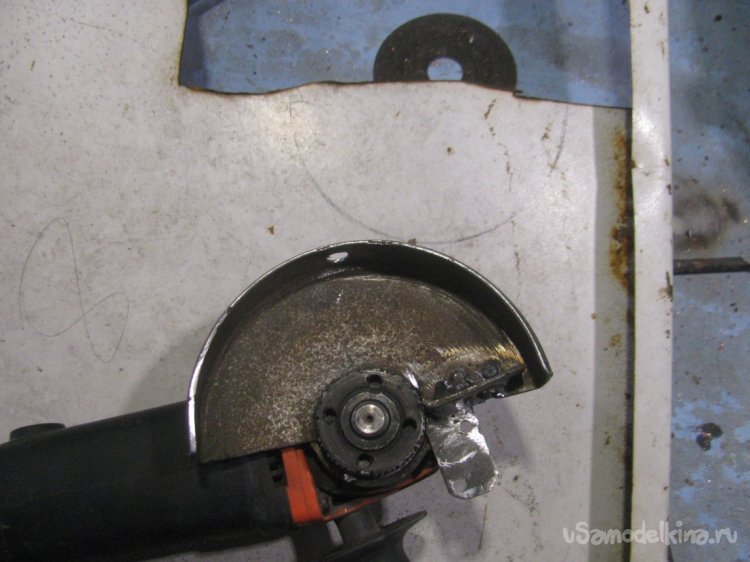

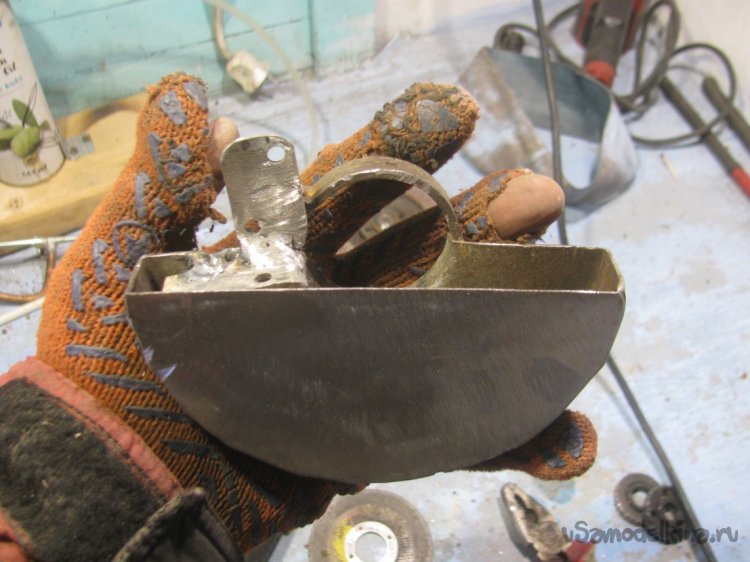

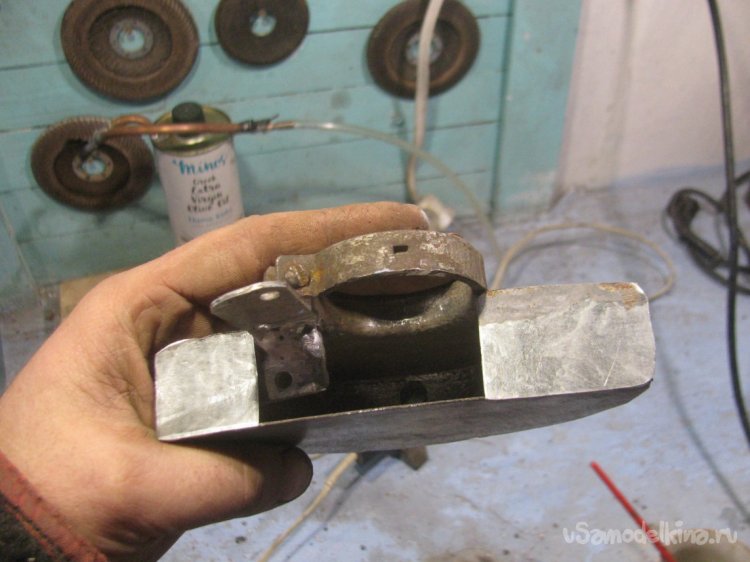

Далее нам нужно зашить корпус, чтобы стружка не разлеталась вокруг. Нашел металл от холодильника и вырезал нужную деталь. Ну а далее приварил все это дело к основе. Вверху мне лень было уже варить, поэтому я просто припаял куски жести.
Немного стружки все же летит вокруг, так что сверху можно тоже соорудить какой-то щиток.
Шаг пятый. Трубка

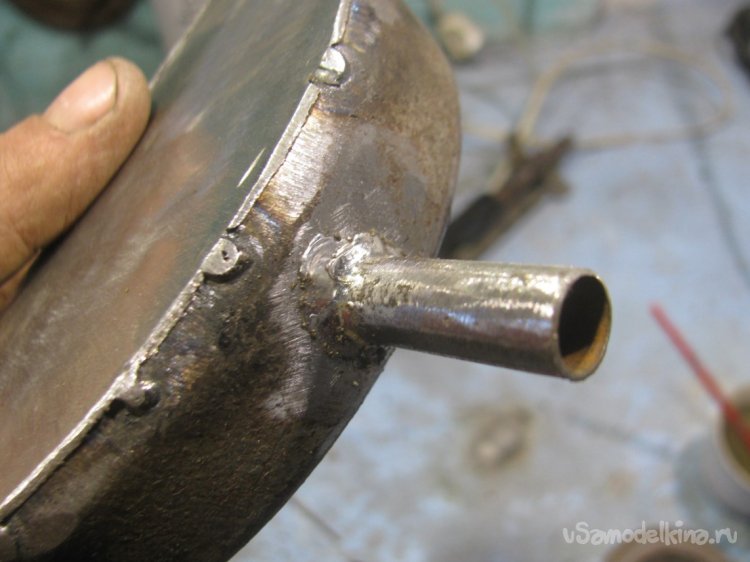

В нижней части пришлось припаять трубку, поскольку воздух от болгарки сдувает всю полученную стружку. В итоге эта трубка герметично вставляется через трубку в банку.
Шаг шестой. Испытания
Испытывал самоделку я на первой скорости, то есть у меня есть регулировка оборотов. В таком случае даже если приспособа и заклинит, болгарке ничего не будет, да и оператор от таких крутящих моментов и оборотов в безопасности. Конечно, производительность на максимальной скорости у припособы будет в разы побольше, но лучше не спеша…

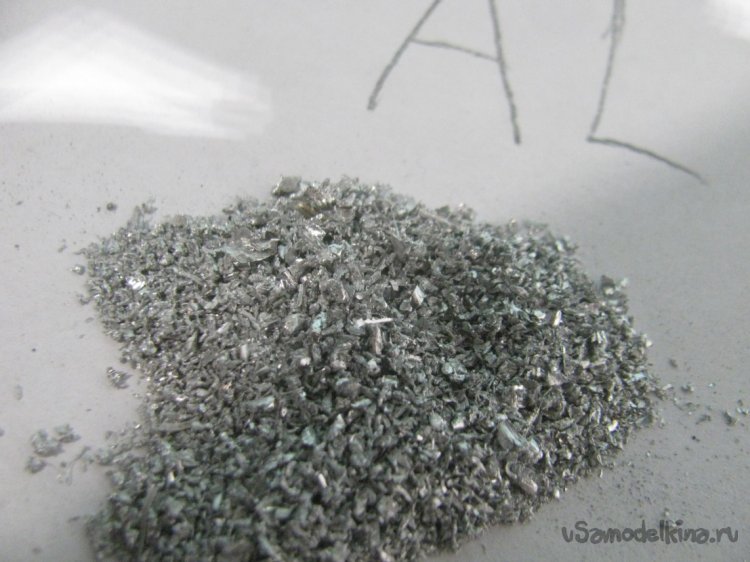

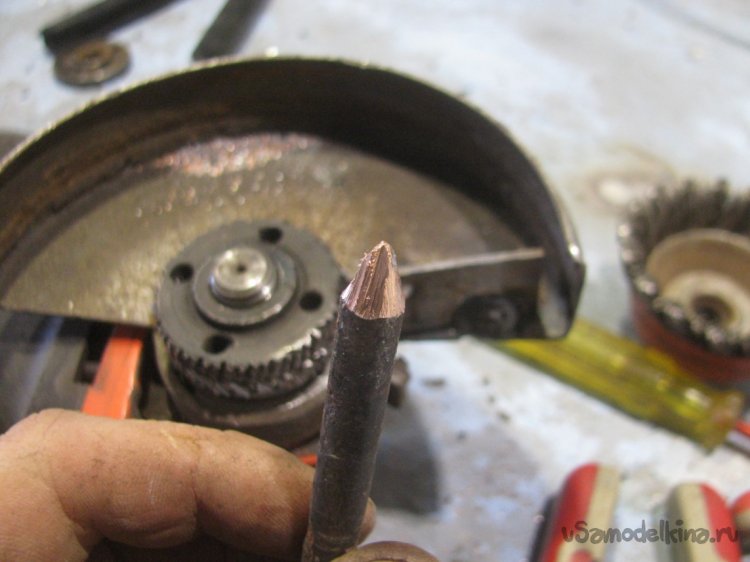

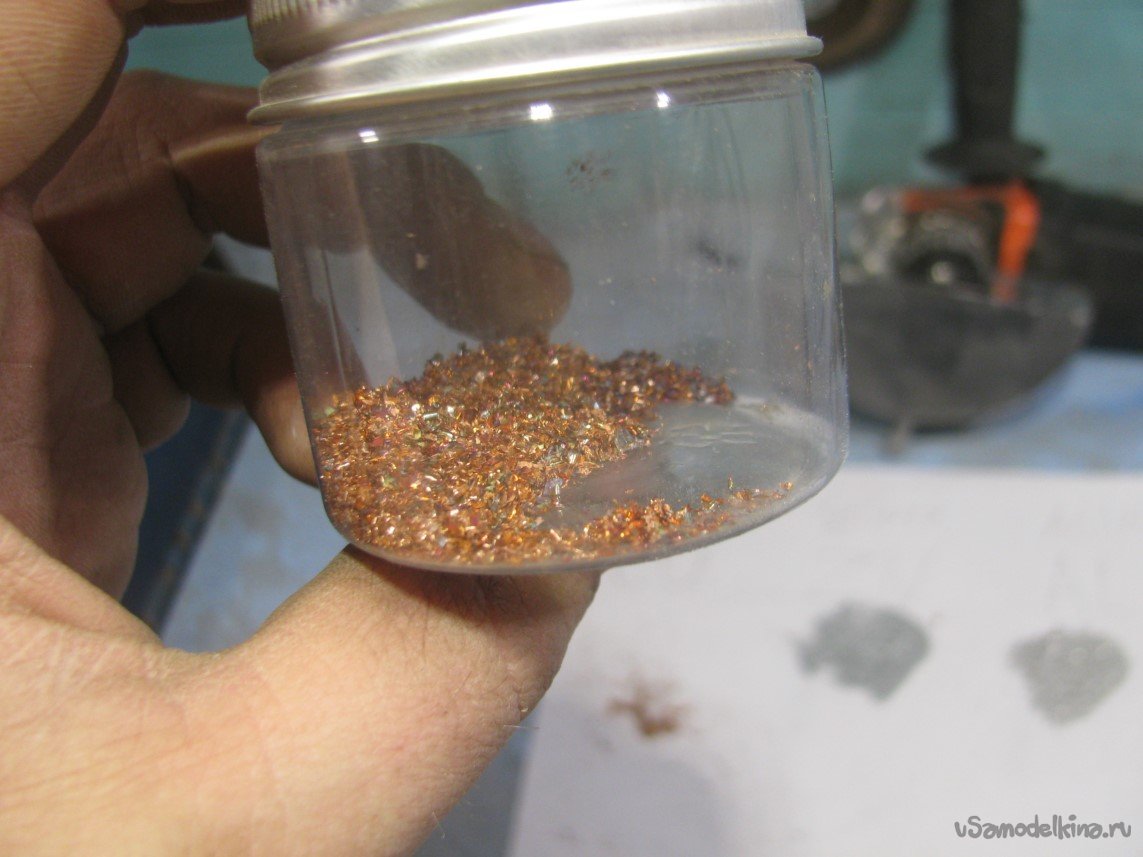

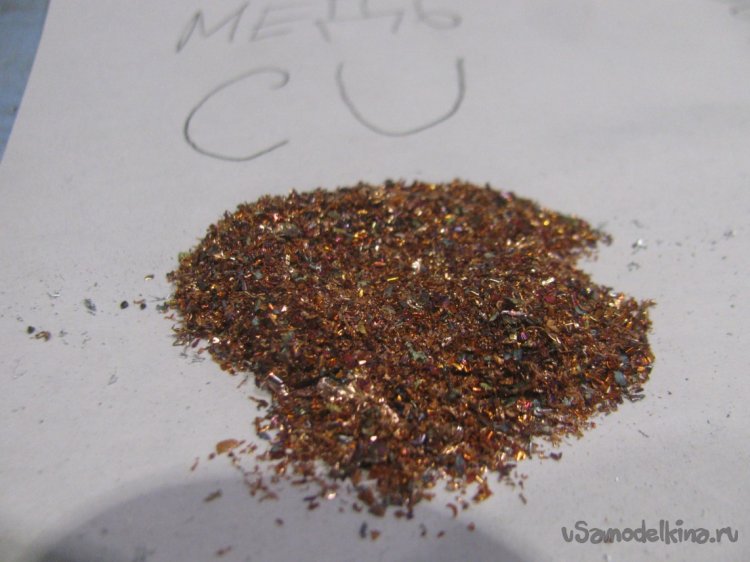

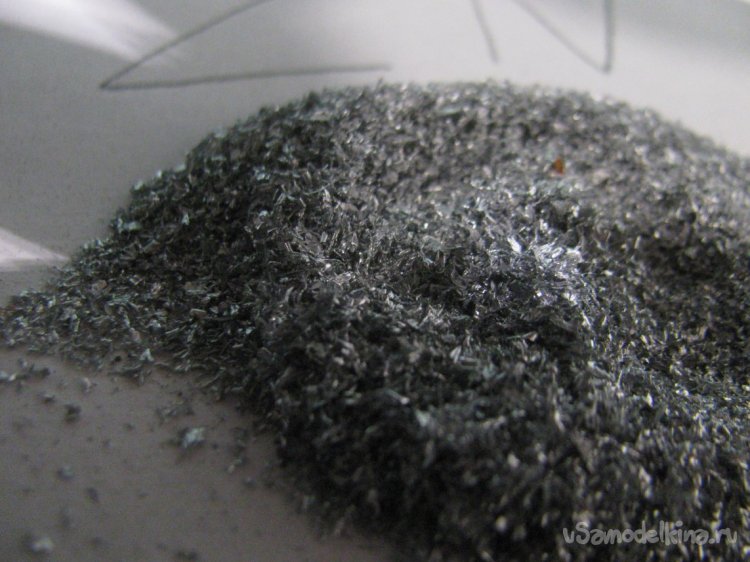

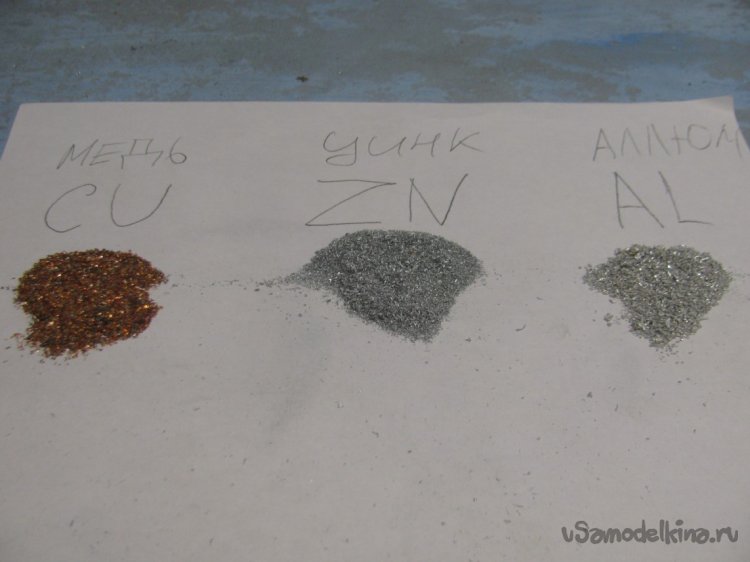

В качестве опыта я добыл стружку из алюминиевой ложки, а также из штока от двигателя. Тяжелее приспособа справляется медью, правда, если медь обжечь, она ее будет жевать не хуже алюминия. Легко добывается стружка из цинка, который является полезным металлом в плане своей высокой активности.
Ну а на этом все, приспособа получилась полезная и нужная для меня. В качестве доработок нужно еще подумать над производительностью шарошки, то есть более качественно сформировать зубья. А может, подыскать для болгарки насадку с алмазным напылением.
