    Самодельная подставка под системный блок ПК


    Для тех, кто не смог пройти квест «Самодельная подставка под электронное пианино/синтезатор» самоделка попроще!
    Системный блок персонального компьютера обычно стоит в специальной нише компьютерного стола.

    А если стол обычный? Без отсека для системного блока? Например, такой:

    Нет специального отсека – ставим на пол.
    Но это неудобно: под системным блоком собирается пыль и двигать его непросто (особенно с учетом подключенных проводов).
    Выход: поставить системный блок на мобильную подставку.
    Такую подставку сделать не легко, а очень легко!

    Материалы и инструменты:

    Итак, нам понадобятся следующие материалы:
    - ЛДСП – цвет любой, но желательно под цвет стола или рядом стоящей мебели;

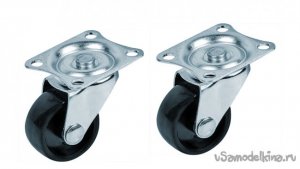

    - поворотные мебельные колесики – 4 шт. Я использовал такие, как на фото ниже:

    - мебельные саморезы 3.5x16 мм – 16 шт.;
    - торцевая лента с клеевой основой в цвет ЛДСП;
    - саморезы 4x30 (можно и 40-45) мм для дерева (5 шт.);


    Инструменты:
    - рулетка;
    - шуруповерт с битой / отвертка для саморезов;
    - сверло для дерева 4 мм;
    - сверло для дерева 2 мм;
    - зенкер;
    - наждачная бумага средней зернистости;
    - сапожный или строительный нож для срезания кромки торцевой ленты;
    - простой карандаш;

    - пила или электролобзик по дереву, а еще лучше – циркулярная пила;
    - утюг – желательно старый – для приклеивания торцевой ленты.

    Описание изготовления

    Подставка представляет собой основание из ЛДСП, имеющее ограничители сзади и справа (или слева – зависит от того, с какой стороны от пользователя располагается системный блок).
    Производится распил заготовок элементов подставки по размерам, разметка, сверление отверстий и сборка.
    Для мобильности основание устанавливается на мебельные колесики.

    Итак, вперед!

    Шаг первый: раскрой и обработка основания и ограничителей

    Первым делом нужно снять мерку с системного блока. Измеряем ширину

    и глубину системного блока (лицевую стенку блока можно не учитывать – особенно, когда передняя панель открывающаяся).

    У меня получились следующие размеры (на эскизе приведено расположение длинного ограничителя справа – для левого расположения картинка будет симметричная):

    Далее:
    - берем ЛДСП, наносим разметку: рисуем прямоугольник с размерами сторон, равными снятым размерам основания системного блока (в моем случае – 460 х 200 мм);
    - отпиливаем лишнее – получаем основание подставки;
    - с помощью утюга наклеиваем торцевую ленту (где нет кромки);
    - строительным (сапожным) ножом обрезаем и зашкуриваем наждачной бумагой края ленты на торцах.
    Скрытые торцы можно не обклеивать – только обработать шкуркой углы, чтобы ЛДСП не скалывалось по краю.

    Основание подставки готово.

    Ограничители размечаем следующим образом:
    - длина бокового ограничителя равна длинной стороне основания подставки, ширина (высота) ограничителя – 40 мм (в моем случае размер бокового ограничителя равен 460 х 40 мм);
    - длина заднего ограничителя равна короткой стороне основания подставки + 16 мм (толщина ЛДСП бокового ограничителя), а ширина (высота) также равна 40 мм (в моем случае размер составил 216 х 40 мм).
    Отпиливаем ограничители. Аналогично основанию наклеиваем торцевую ленту на торцы без кромки, обрабатываем их.

    В результате получаем 3 элемента:
    - основание;
    - задний ограничитель;
    - боковой ограничитель.

    Шаг второй: разметка и сверление отверстий

    Ограничители примеряются к основанию так, чтобы верхняя часть ограничителей выступала над основанием, а нижняя – была вровень с дном основания. На фото показан вид основания снизу.

    Сбоку длинного ограничителя размечаются 3 отверстия (одно по центру и по одному справа/слева с отступом от краев 40-50 мм) для крепления к торцу основания. Центры отверстий отступают от низа ограничителя на 8 мм (половина толщины ЛДСП – чтобы ответные отверстия в торце основания были ровно посередине торца).

    У короткого ограничителя центры отверстий по горизонтали также удалены от низа на 8 мм, а отступ справа/слева – по 30-40 мм.
    Далее необходимо просверлить размеченные отверстия сверлом диаметром 4 мм. После сверления отверстия зенкуются, чтобы ЛДСП не крошился и не скалывался, а шурупы не выступали.

    Отверстия под саморезы в торцах основания размечаются и сверлятся следующим образом: прикладываются ограничители и через их отверстия производится разметка на торцах. Если все правильно сделано, то отметка должна находиться строго по середине торца (на фото - на одинаковом расстоянии от верхней и нижней кромки).

    Далее сверлом 2 мм на глубину 10 мм сверлятся отверстия в торце основания.
    Внимание! Если закручивать саморезы без предварительного сверления торцов, то ЛДСП может расколоться.


    Шаг третий: сборка подставки

    Для крепления ограничителей используются саморезы 4x30 мм: сначала к основанию прикручивается длинный ограничитель, затем – короткий.

    Подставка собрана - осталось сделать ее мобильной.

    Шаг четвертый: разметка и крепление поворотных ножек

    Для разметки крепления мебельных поворотных ножек необходимо на нижней стороне основания на равном удалении (10-15 мм) от краев (с учетом толщины ограничителей) разместить сами ножки и карандашом отметить отверстия согласно их расположению на креплениях ножек.
    Отверстия делаются сверлом диаметром 2 мм на глубину не более 10 мм.
    Далее ножки в соответствии с разметкой прикручиваются саморезами 3.5x16 мм к основанию.

    Всё!
    Подставка готова – можете ставить на нее системный блок и двигать его при необходимости в любом направлении (в разумных пределах конечно).




    Заключение

    Размеры подставки могут быть немного больше или меньше основания системного блока – это не страшно, главное, чтобы между собой были согласованы размеры элементов подставки.

    Высота ограничителей также может быть больше 40 мм, главное, чтобы ограничители не закрывали вентиляционные отверстия и обеспечивали доступ к разъемам системного блока сзади.

    Крепить ограничители можно и другими способами, например, мебельными винтами-конфирматами, так будет правильнее, но в этом случае просто будет несколько больше работы.

    Шляпки саморезов можно либо подкрасить в цвет ЛДСП, либо прикрыть пластиковыми мебельными заглушками.
    Ножки также можно подобрать любые, главное, чтобы они были поворотными и обеспечили устойчивость подставки с системным блоком.
    Удачи в повторении данной самоделки!

    Прошу в комментариях делиться фотографиями сделанных подставок или своими вариантами и предложениями.
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
    Подборки: ПК Подставка
    10
    Идея
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    10
    Описание
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    9.9
    Исполнение
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    Итоговая оценка: 9.95 из 10 (голосов: 7 / История оценок)

    Добавить комментарий

    19 комментариев
    Гость Денис

    Интересно. Наверное системник так меньше пылиться будет. И пропылесосить его заднюю стенку, где на куллере вечно пыль клоками висит, гораздо проще будет.

    Korolev
    AntiviRus
    взял то, что было в наличии в шкафу, не помню от чего они...
    Старый "бородатый":
    - Ты где дньги берёшь?
    - В тумбочке.
    - Кто их туда кладёт?
    - Жена.
    - Где она их берёт?
    - Я даю.  scratch
    AntiviRus Автор
    Цитата: Korolev
    AntiviRus, Вообще-то, во имя корректности, я ориентировался на фото из статьи:
    поворотные мебельные колесики – 4 шт. Я использовал такие, как на фото ниже:
    smile



    Согласен, все корректно! В самоделке я взял то, что было в наличии в шкафу, не помню от чего они... Точно не от роликовых коньков  xaxa А полка и ограничители - остатки от шкафа.

    Korolev
    AntiviRus,
    Ну вот! Пошли идеи!!!    А слабо в 100р уложиться?

    Да легко! Берём старые ненужные ролики внука (малы они уже ему), старую полку из давно развалившегося и выброшенного (разобранного) шкафчика ...  smile


    Korolev
    AntiviRus, Вообще-то, во имя корректности, я ориентировался на фото из статьи:
    поворотные мебельные колесики – 4 шт. Я использовал такие, как на фото ниже:
    smile


    AntiviRus Автор
    Цитата: Korolev
    AntiviRus,
    А слабо в 100р уложиться?

    Сикока-сикока?

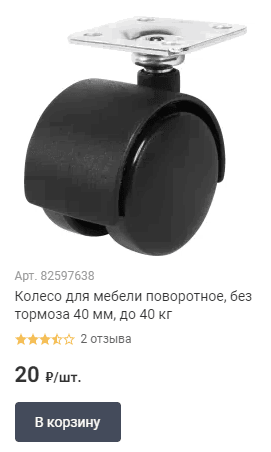

    Колесо для оборудования поворотное STANDERS без тормоза, площадка, для твёрдого пола, 50 мм, до 40 кг, цвет серый ... 130 руб. шт.

    Не помню цену фкспрайсовской подставки, но точно не более 199 руб! Нашёл другую:

    Подставка для цветов на колесах, 30 см ... 187 руб.

    smile




    yahoo

    Korolev
    AntiviRus,
    А слабо в 100р уложиться?

    Сикока-сикока?

    Колесо для оборудования поворотное STANDERS без тормоза, площадка, для твёрдого пола, 50 мм, до 40 кг, цвет серый ... 130 руб. шт.

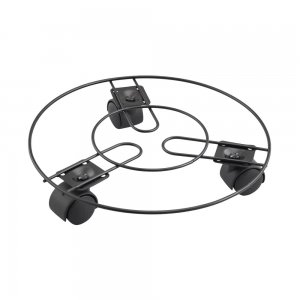

    Не помню цену фкспрайсовской подставки, но точно не более 199 руб! Нашёл другую:

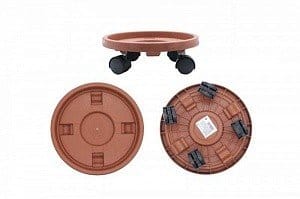

    Подставка для цветов на колесах, 30 см ... 187 руб.

    smile



    AntiviRus Автор
    Цитата: Korolev
    AntiviRus,
    Пластика много уйдет на печать такого!!!

    Вот молодёжь, совсем думать не желает! Или уже не может? Без ЧПУ, 3D-принтеров и всяких прочих ардуин, никак!  А просто крестовину из двух палок скрутить, религия не позволяет? А если уж совсем лень, то цена именно этой готовой подставки порядка 700 рублей! Или вот совсем недавно в Фикспрайсе видел, подставка для цветочных горшков, совсем за копейки:

    yes



    Ну вот! Пошли идеи!!!  drinks  А слабо в 100р уложиться?   mda

    Korolev
    AntiviRus,
    Пластика много уйдет на печать такого!!!

    Вот молодёжь, совсем думать не желает! Или уже не может? Без ЧПУ, 3D-принтеров и всяких прочих ардуин, никак!  А просто крестовину из двух палок скрутить, религия не позволяет? А если уж совсем лень, то цена именно этой готовой подставки порядка 700 рублей! Или вот совсем недавно в Фикспрайсе видел, подставка для цветочных горшков, совсем за копейки:

    yes


    AntiviRus Автор
    Цитата: Korolev
    AntiviRus,
    Спиннеры - тоже круто! :-) Есть еще варианты?

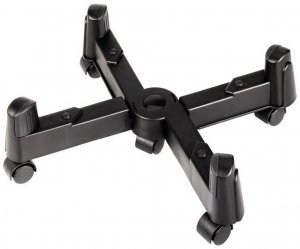

    Да сколько угодно! На вскидку:
