    Простой ночной светильник «Луна»


    Привет всем. У меня есть маленькая дочь, которая спит одна в отдельной комнате и приходится пользоваться ночными светильниками. Когда очередной купленный ночник приказал долго жить, (а произошло это по закону подлости во время приготовления ребенка ко сну), пришлось на скорую руку склепать импровизированный ночник из зарядного для телефона и пары светодиодов, прикрыв всю эту залепуху рисунком дочи, чтобы свет был более рассеянным и не таким ярким. Закон подлости всё ещё работал - ночью пару раз выключался свет, что-то там произошло с трансформатором на подстанции, или типа того.

    До этого было три ночника, самый удобный был в форме луны, и размер и яркость были оптимальны, но он оказался и самым опасным - хрупкий и со схемой что-то перемудрили, корпус расплавился. Другие светильники сгорали молча, без эффектов, с сохранением целостности корпусов, но по качеству освещения были никакие, поэтому восстанавливать их не стал. Короче решил я пока ночник не покупать, а доработать самопальный, тем более что всё нужное дома имеется. Пусть самодельный ночник будет луной.

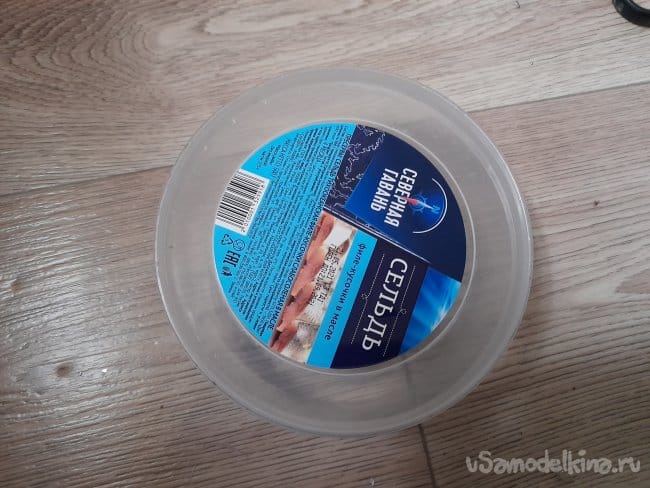

    Взял пластиковую банку из-под сельди, (разумеется, хорошо ее вымыв с помощью средства для мытья посуды и высушив).

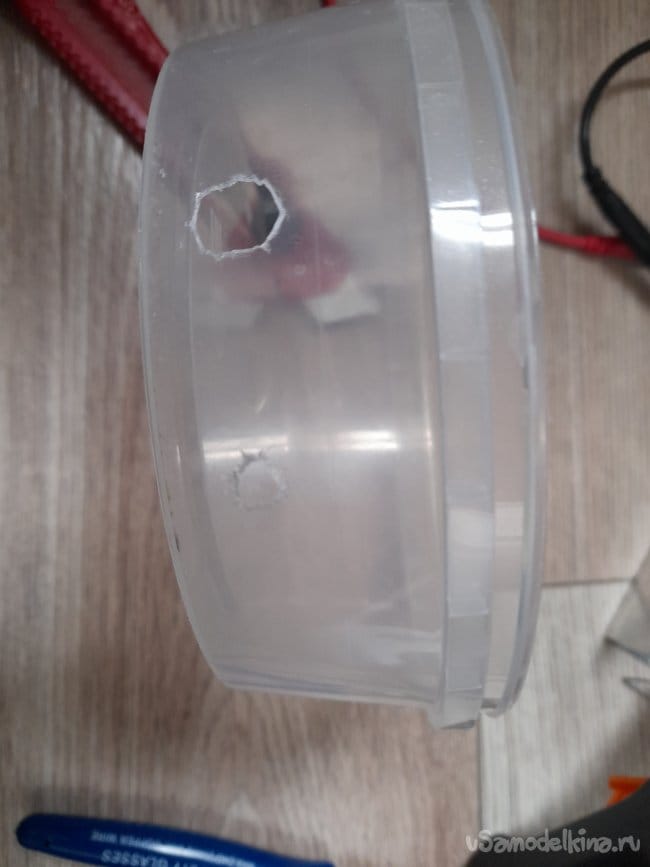

    Сделал сбоку два отверстия под гнездо питания и тумблер.

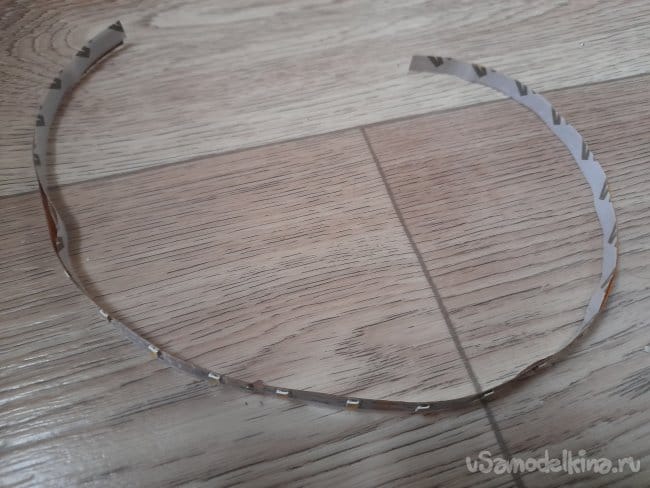

    Гнездо питания модуля ТР 4056 весьма ненадежное, в очень недалеком будущем штекер не будет в нем держаться, поэтому поставил гнездо 5мм, подпаяв его к соответствующим выводам модуля. Потребуется еще отрезок светодиодной ленты,

    зарядный модуль ТР 4056,

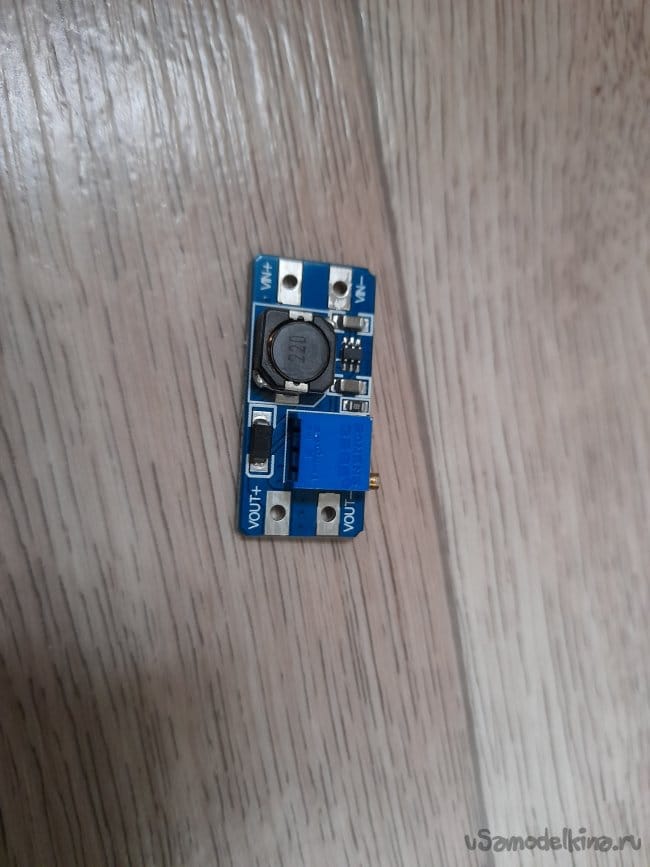

    повышающий DC/DC конвертер МТ 3068

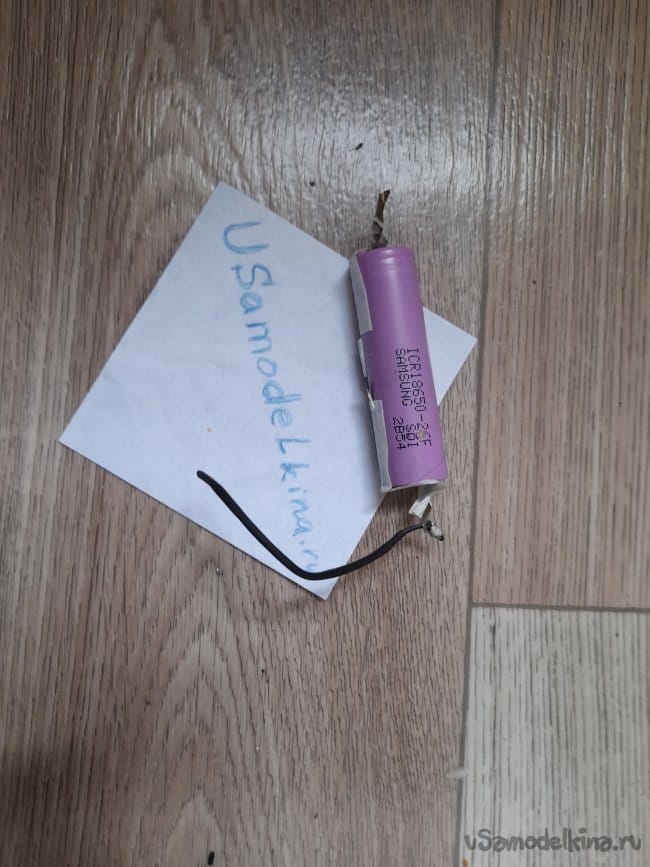

    и аккумулятор 18650.

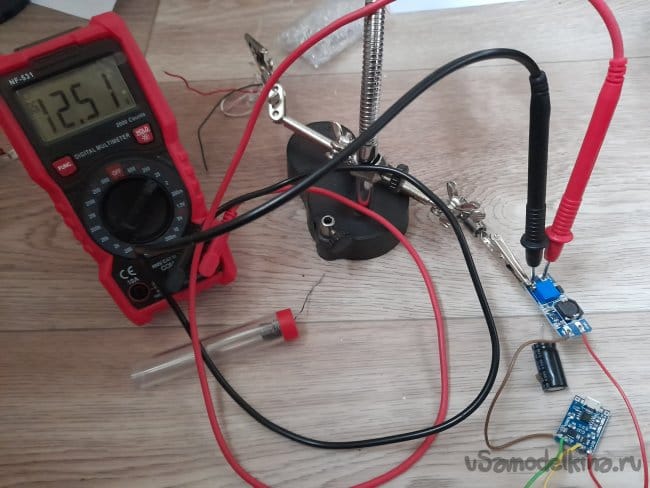

    Модуль, конвертер и аккумулятор на тот случай, если ночью отключат свет. Светодиодную ленту предпочел отдельным светодиодам из-за более равномерного распределения света, так как для единичных светодиодов пришлось бы мутить коллиматоры, или как-то рассеивать их свет без потери яркости. Да и крепить ленту проще. Собрал всю схему без ленты и без установки в корпус, подключил. На выходе вольтметр показал почти 15В, пришлось выставить 12,5В как начальное напряжение.

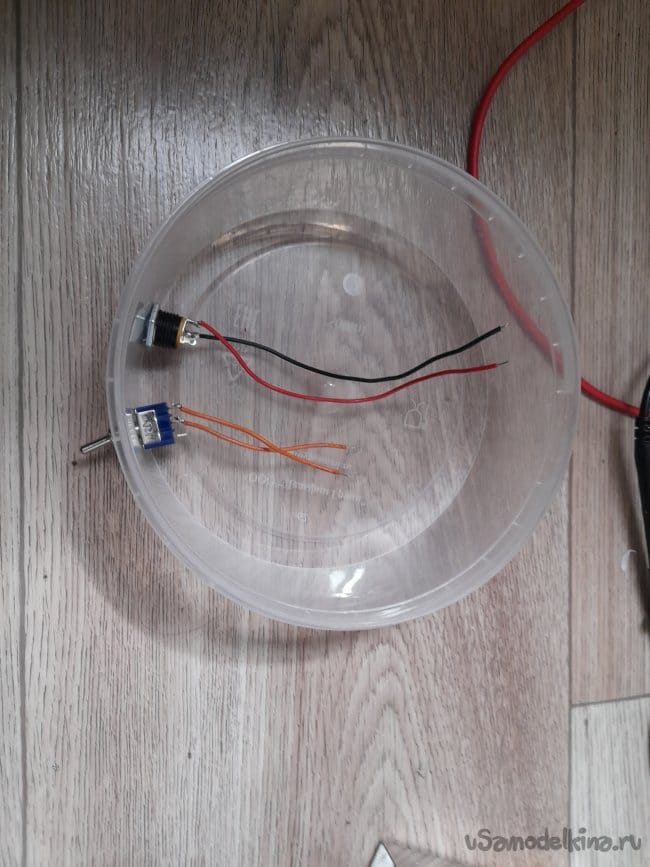

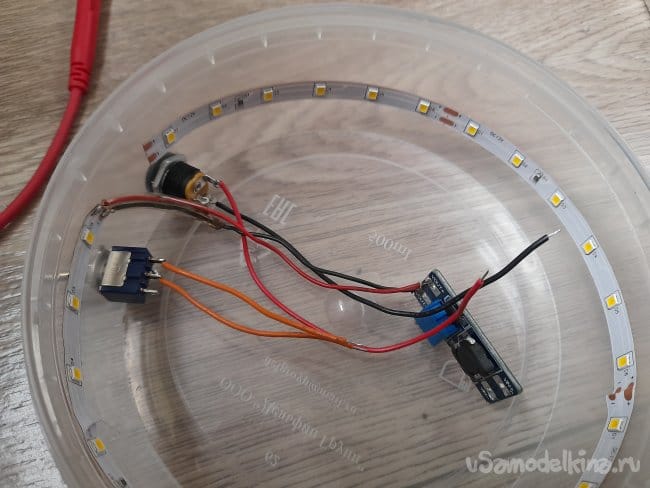

    После установки тумблера и гнезда

    приклеил изнутри светодиодную ленту к стенкам банки.

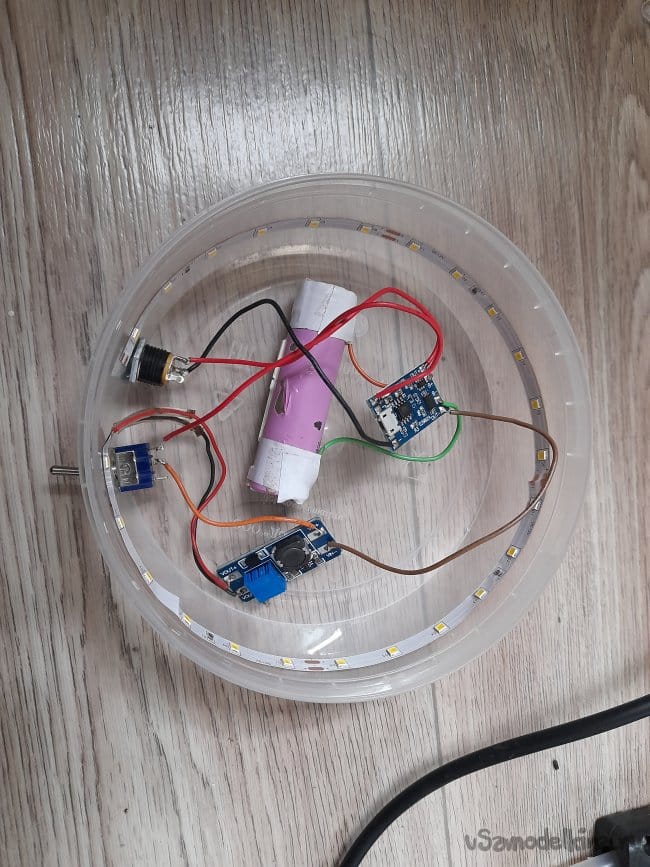

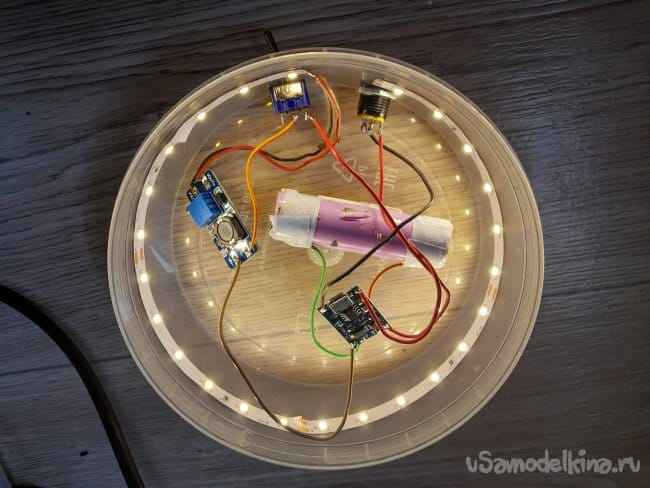

    Припаял все платы на свои места.

    Проверка.

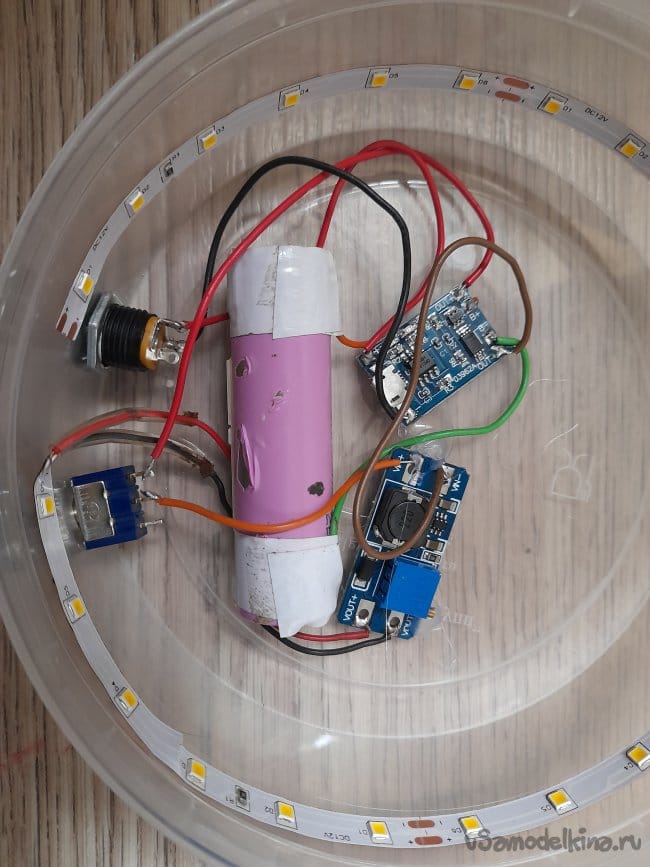

    Всё работает как надо, значит можно зафиксировать компоненты термоклеем и отрегулировать выходное напряжение (уменьшил на глаз, до комфортного свечения светодиодной ленты).

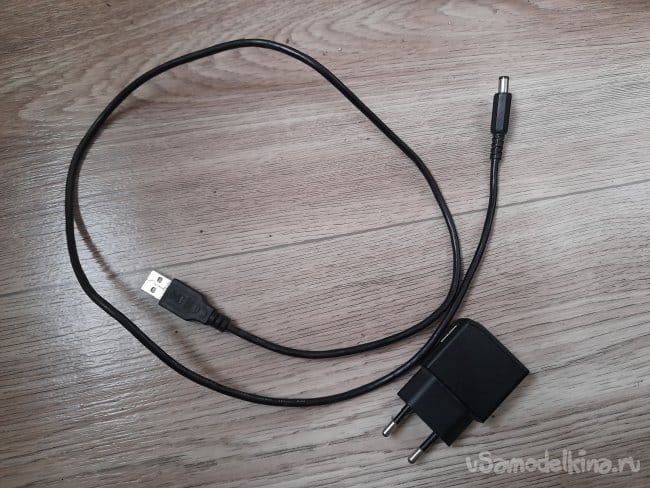

    Сделал кабель со штекером 5мм специально для этого светильника

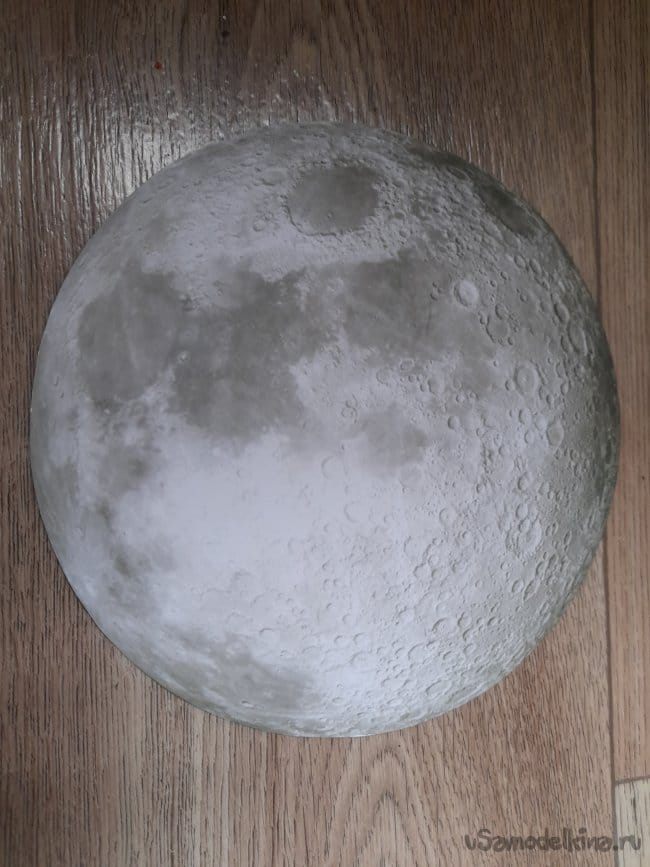

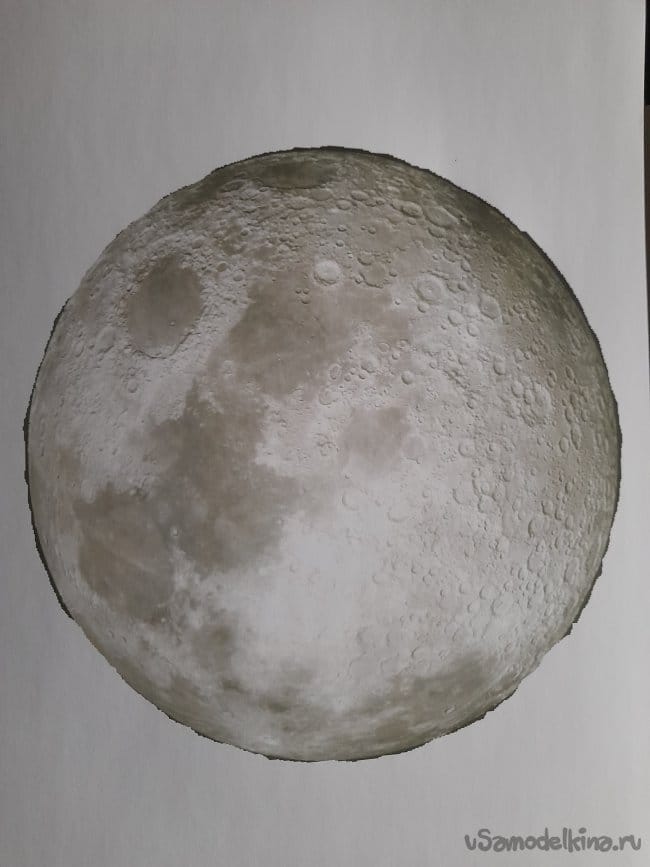

    Самый нудный процесс оставлял на потом, и вот это "потом" наступило. Нужно было найти и скачать качественное фото луны. Нашел, скачал. Распечатал на бумаге плотностью 180г/м2,


    вырезал.

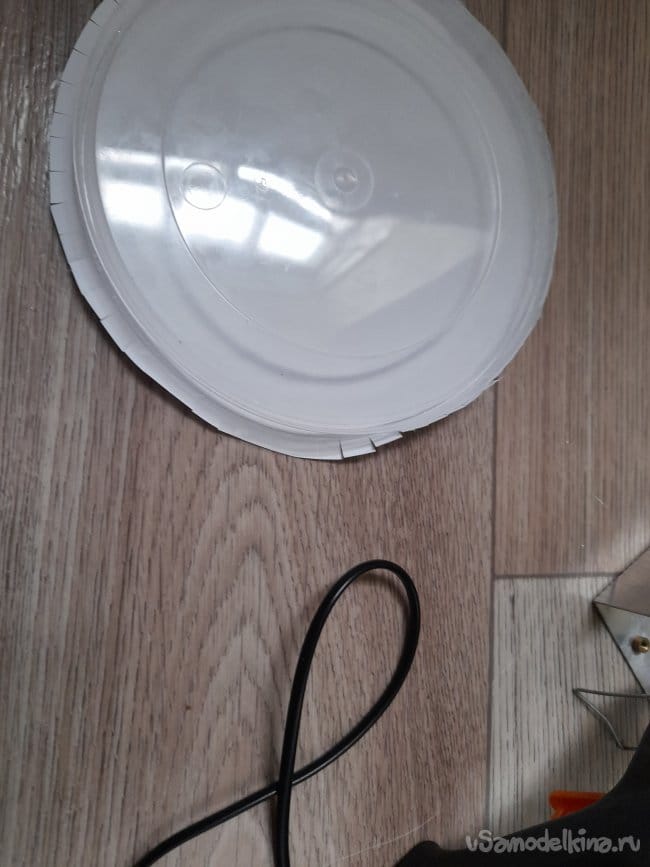

    Теперь нужно ее как-то наклеить на крышку банки. Да простят меня лунатики, но пришлось луну немного уменьшить, отрезав несколько сот тысяч гектаров и сделав ее чуть больше диаметра крышки. Сделал по краю небольшие надрезы ножницами и приклеил термоклеем по периметру.

    Закрыл банку крышкой с изображением луны и всё - ночник готов.
    Приклеил светильник к стене на двухсторонний скотч 3М.

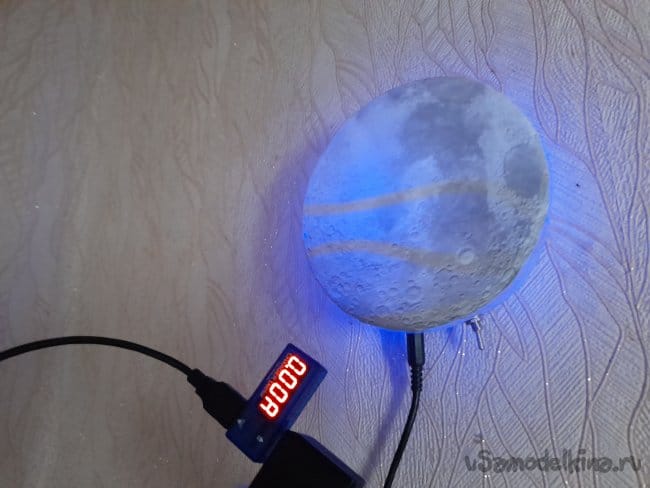

    Заряжается

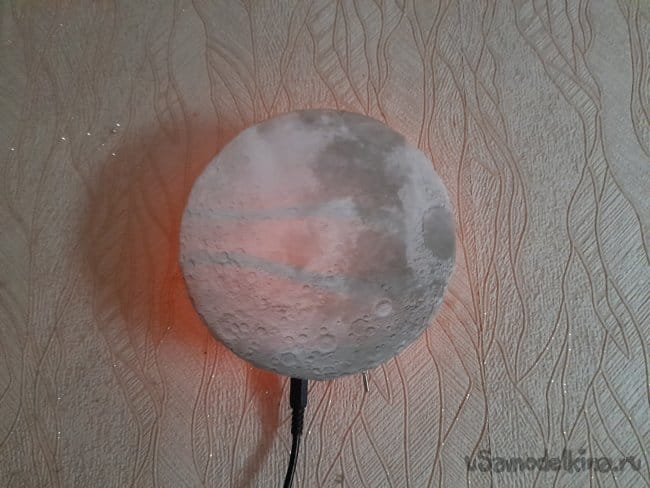

    Заряд окончен

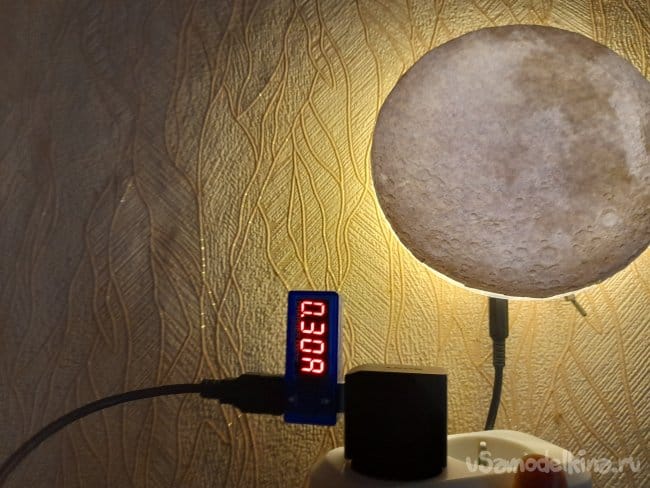

    Потребляемый ток

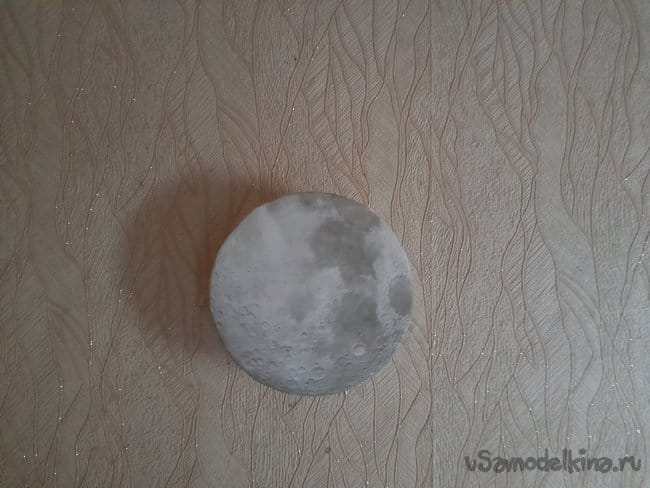

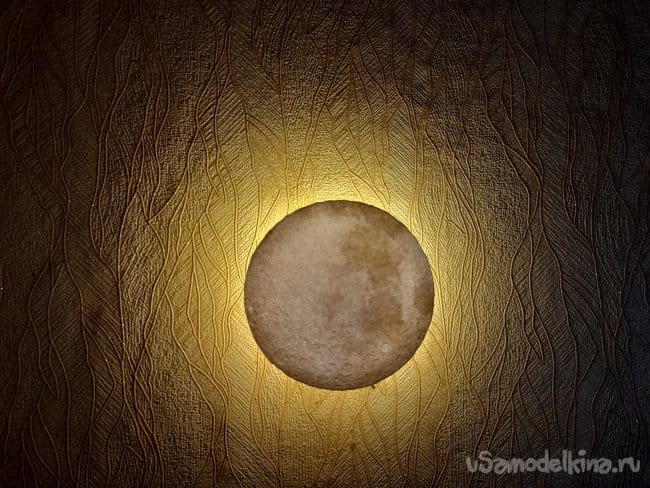

    Конечный результат

    (В последствии пришлось вырезать середину крышки - просвечивал ободок в середине). Так же, можно было в настройках принтера выставить повышенную контрастность и попробовать печать на обычной бумаге плотностью 80 г/м2. Как-то делал подсветку в аквариум - на светодиодной ленте часть белых светодиодов заменил на ультрафиолетовые такого же формата. В аквариуме выглядело красиво. Попробовал такую ленту в светильнике - совсем не то, вместо ультрафиолетовых наверное больше подошли бы зеленые. Зеленых 3528 у меня нет, да и переделка ленты отняла бы кучу времени, пришлось бы подгонять светодиоды по току. Без всех этих заморочек светильник я сделал за 1 час с небольшим, не считая поиск, скачивание и распечатку фотки. Без батареи и сопутствующей обвески такую самоделку можно слепить за 20 минут. Банку надо было диаметром побольше поискать, но дома такой точно нет, а ехать по магазинам не хотелось. Как получилось - так получилось, делать второй вариант со всевозможными улучшениями точно не буду, ибо лучшее враг хорошего, главное, что ночник выполняет свои функции. И у этого светильника освещение намного приятнее и комфортнее, чем у его магазинного предка, скорее всего из-за того, что у этого и стенки прозрачные, а у покупного прозрачный был только экран-луна и свет был холодный белый, а в самопальном теплее.
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

    Светильник-ночник «Ангелочек»

    9.8
    Идея
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    9.8
    Описание
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    9.5
    Исполнение
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    Итоговая оценка: 9.67 из 10 (голосов: 4 / История оценок)

    Добавить комментарий

    7 комментариев
    MinzdravSSSR Автор
    Цитата: михаил парилов

    фу ты,я то подумал ,что это литофания.Как-то не очень


    Круглое стекло толщиной 2 мм и диаметром 180 мм от старых деревянных рамок для фотографий. Стекло заматировал машинкой наждачкой 350. На матированную сторону небольшой кистью нанес смесь гипса с клеем пва. Смесь наносится неравномерно, где слой толще можно слегка потыкать торцом кисти. Приблизительно сымитировал поверхность луны. В качестве корпуса применил белый полупрозрачный пластиковый корпус от катушки для кинопленки примерно 185 мм диаметром (если не ошибаюсь, советский стандарт коробки Б-2 или Б-3 (но это не точно)). По тому же принципу в коробку вставил светодиодную ленту на никелевой полосе, запитываемую от блока питания 9 вольт 1 ампер (кажется от какого-то старого модема). Стекло по торцу клеится на силикон... Такой светильник только вчера сделал и отдал подруге жены, она увидела мой ночник и захотела себе такой. Стекло и коробка её, идея и исполнение мои, а вот сфоткать даже в голову не пришло. Однако где-то валялся кусочек стекла, на котором тренировался делать литофании белой гуашью на природные темы. Поищу, если не осыпался, то покажу... Литофания это не обязательно 3D принтер, наш резчик таким методом делал рамки с орнаментом для зеркал в ванные комнаты и небольшие пейзажи. Делал он и портреты на акриле, но они трудозатратны. Основозадающий фактор у нас это свободное время, а его как раз практически и нет.

    михаил парилов

    фу ты,я то подумал ,что это литофания.Как-то не очень

    Korolev
    Jerry,
    Или немного уменьшить напряжение питания ленты

    Не возьмусь судить обо всех типах светодиодов, но я запитывал 27-вольтовый прожектор от 24-вольтового источника, светоотдача упала значительно. yes  Хотя для ночника это неважно. smile


    MinzdravSSSR Автор
    Цитата: Jerry

    Или немного уменьшить напряжение питания ленты, что в данной конструкции сделать весьма просто.


    Я уменьшил, было слишком ярко, снизил напряжение примерно до 8,5 вольт, нагрева практически нет.

    MinzdravSSSR Автор
    sergeyp,


    В таких банках и храню, еще со времен масла "рама" осознал насколько это полезно. не масло конечно  smile

    Если нанести лак, прозрачность не изменится, но усилится контрастность. 6 лет проработал на мебели и несанкционированно делал иконы - на основу из фрезерованного и обработанного химией мдф наклеивал распечатанные лики, покрывал лаком, акриловым или глянцем - уходили на раз. Со временем появлялись мелкие трещины, но икона без сетки трещин это просто картинка, приходилось даже искусственно старить... до сих пор где-то валяются с полсотни распечаток для иконок в машину  smile

    Jerry
    Цитата: sergeyp
    Всё-таки с\д ленту следует наклеивать на металл...

    Или немного уменьшить напряжение питания ленты, что в данной конструкции сделать весьма просто.

    sergeyp

       Хорошие банки для хранения р\деталей, крепежа: плотно закрываются и штабелюются...

       Всё-таки с\д ленту следует наклеивать на металл... Тёплый для луны КМК приятнее, чем холодный, если принтер цветной, можно и пожелтее.. и ещё: можно пропитать лаком: прозрачность улучшится... А в целом - неплохо! :)))
