Приветствую всех коллег самоделкиных, а также всех, кто интересуется самоделками!
Сегодня я хочу рассказать о еще одном самодельном фитосветильнике для досветки рассады на подоконнике, который мне пришлось сделать на скорую руку этой весной.
В позапрошлом году, я уже сделал один фитосветильник для досветки рассады из светодиодной ленты. Статью о нем можно посмотреть здесь: Светильник для досветки рассады из светодиодной ленты на скорую руку. Однако этой весной, выяснилось, что его уже не хватает, поскольку рассады посадили намного больше, чем в прошлом году.

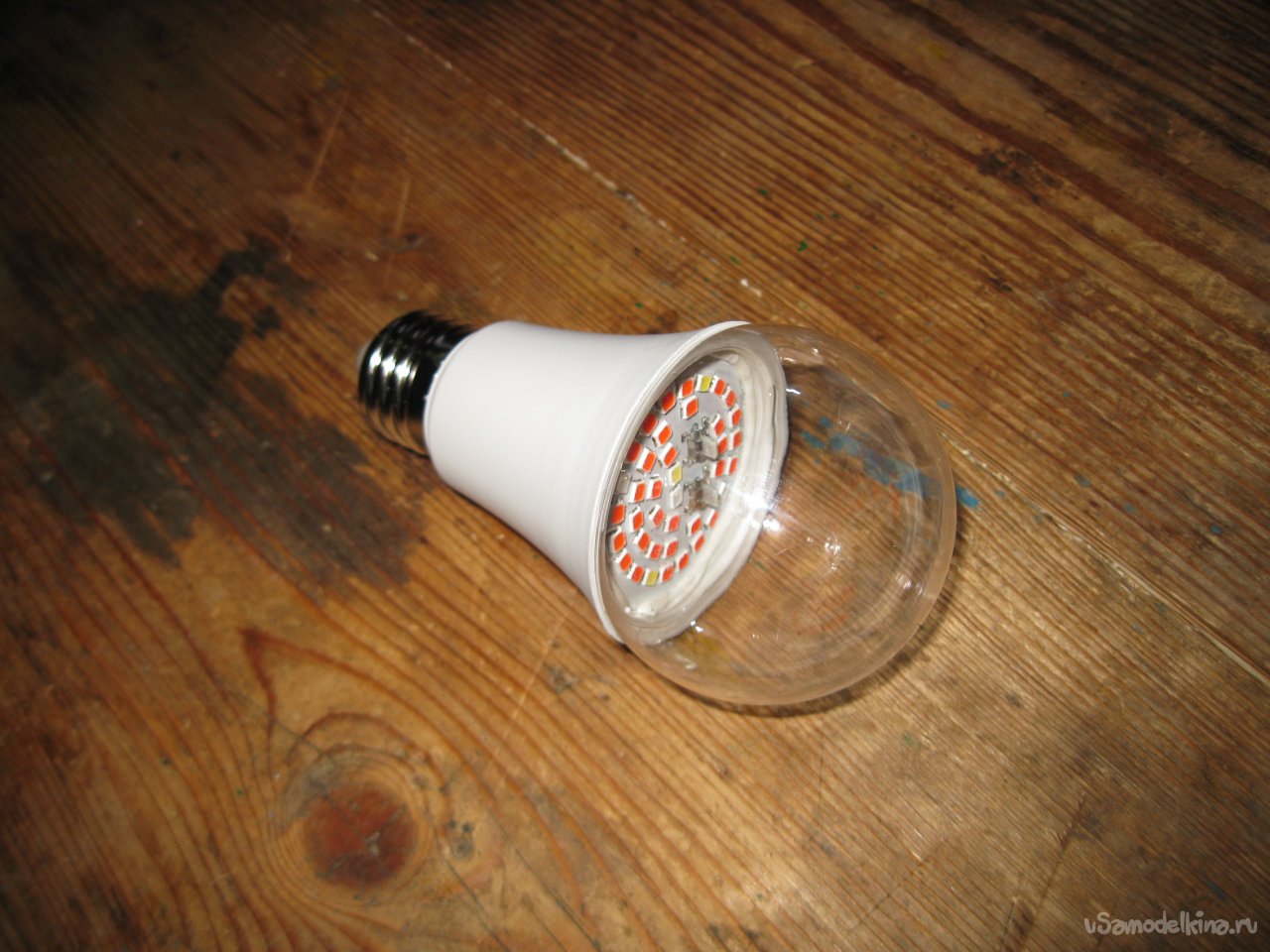

Правда, досветки стало немного не хватать еще прошлой весной, но там я выкрутился тем, что купил вот такую фитолампу с цоколем Е27.

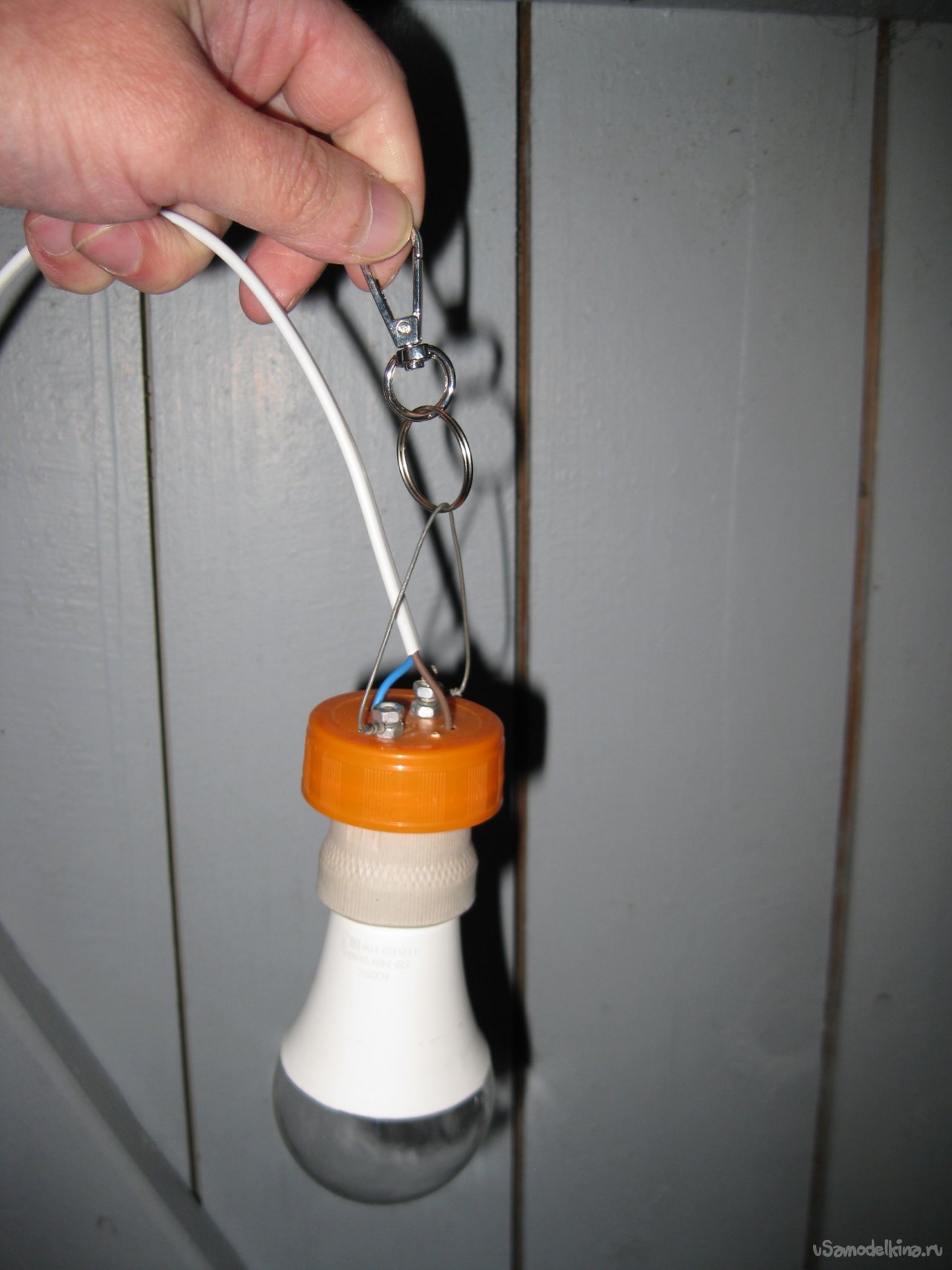

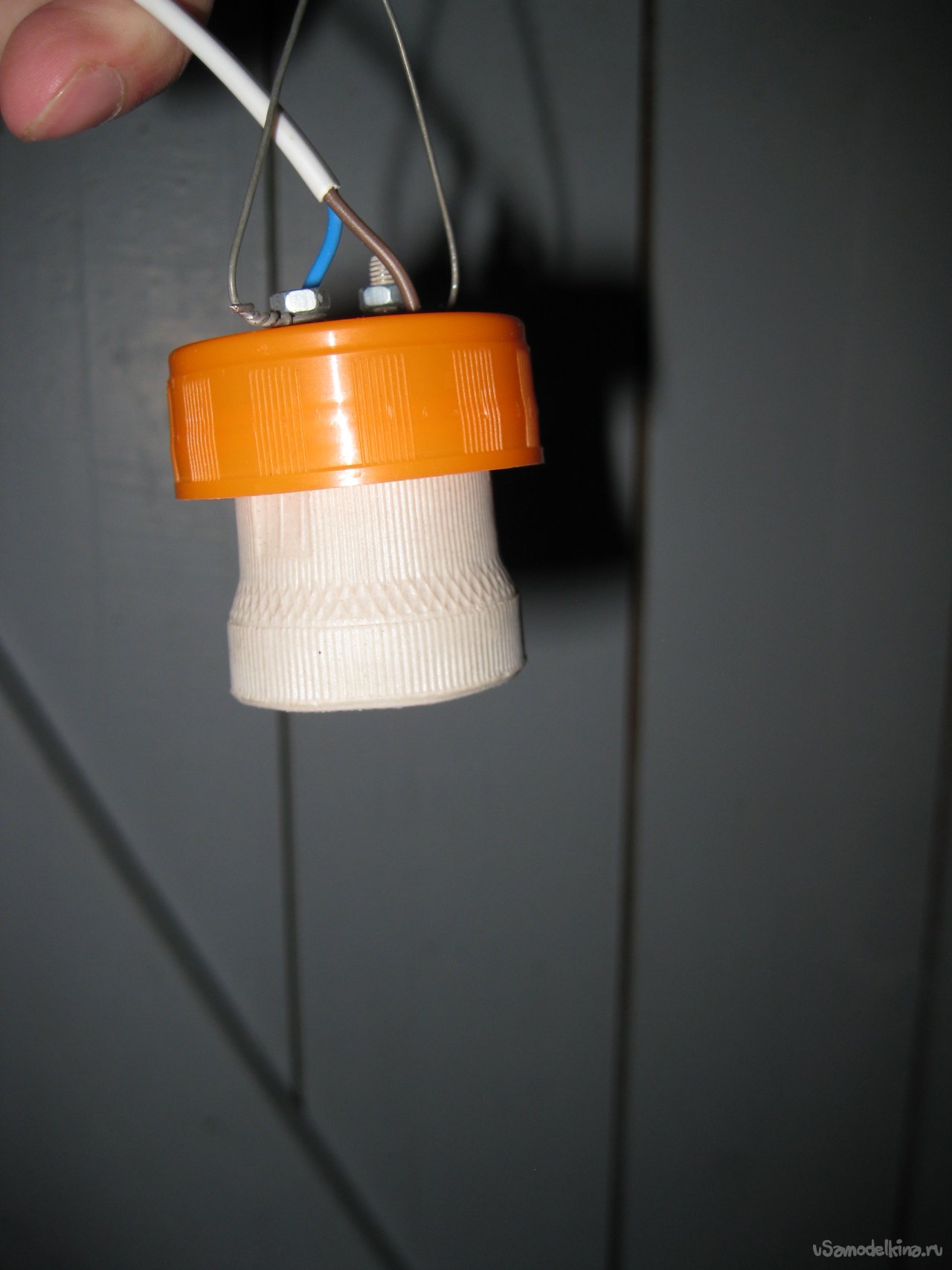

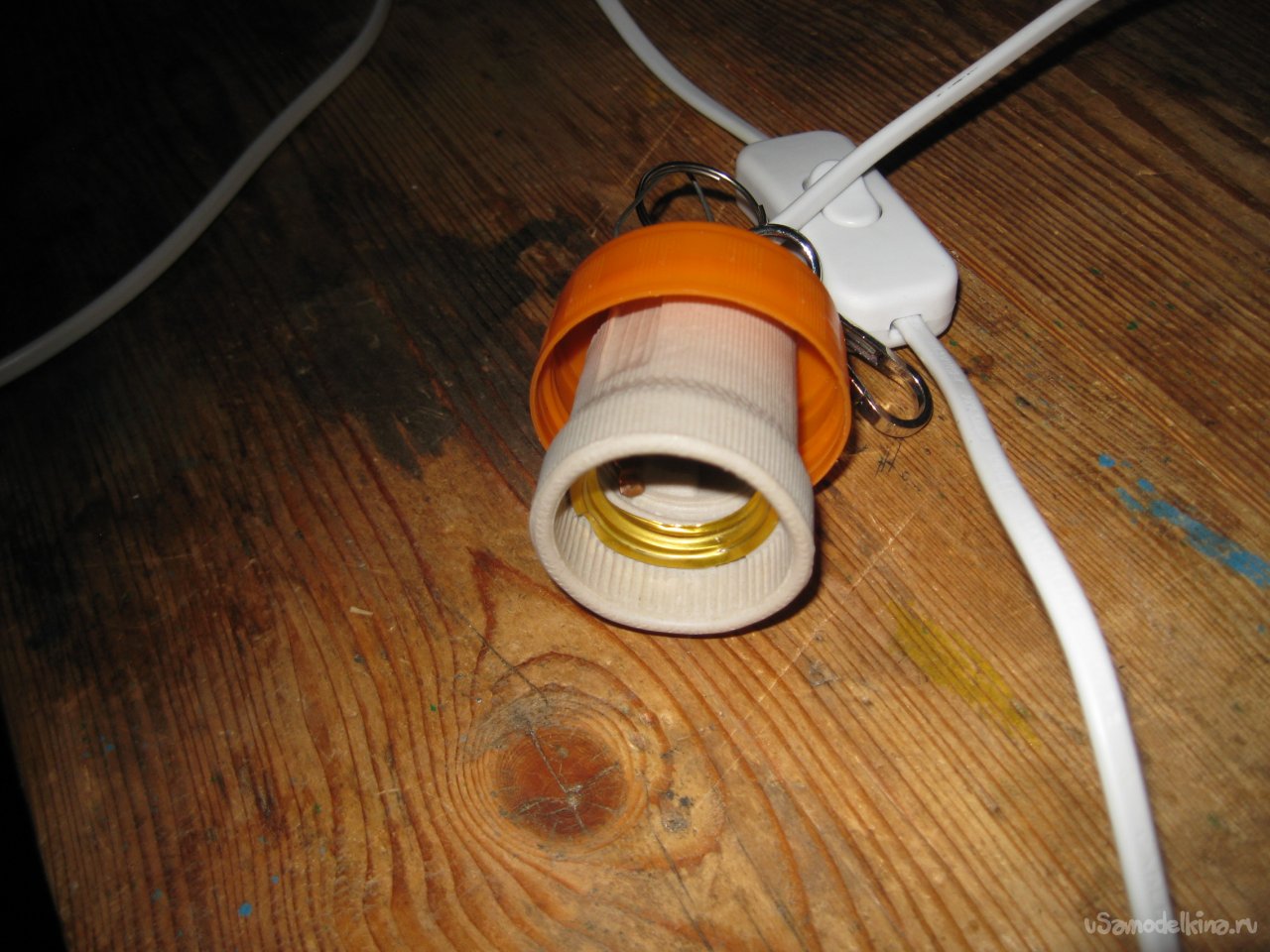

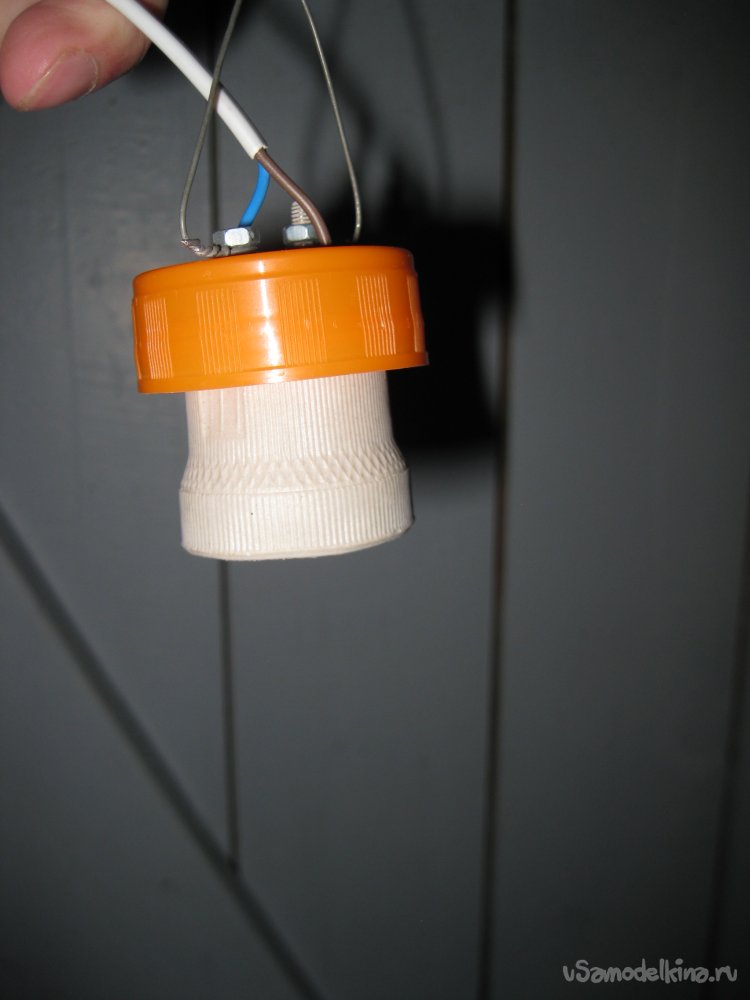

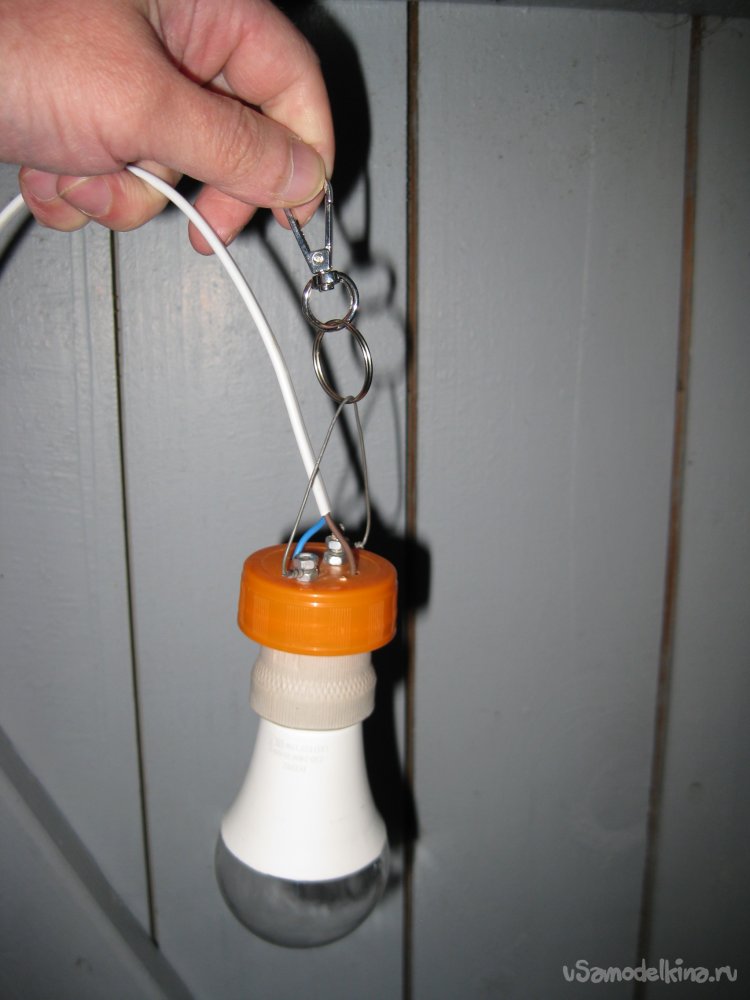

Для нее я по-быстрому сделал вот такой регулируемый подвес из керамического патрона и провода с выключателем и в итоге на прошлый раз, такой досветки вполне хватило.
Однако этой весной выяснилось, что нужен уже большой фитосветильник, для большого подоконника. Причем как это всегда бывает по закону подлости, выяснилось это достаточно внезапно, когда рассаде уже вовсю требовалась досветка и нужно было как можно быстрее сделать фитосветильник и сдать его в эксплуатацию.
Сначала я решил пойти привычной дорогой и опять сделать фитосветильник из светодиодной ленты, по примеру прошлого светильника. Только в этот раз подлиннее, а может и помощнее. Но тут оказалось, что за прошедший год, цены на светодиодные фитоленты значительно выросли.
Поэтому я решил пойти другим путем, а именно – сделать фитосветильник из светодиодных фитоламп с цоколем Е27, тем более что одна такая лампа у меня уже была. Оставалось докупить еще две подобные лампы, что получилось бы значительно дешевле, чем покупать светодиодную ленту. Тем более что все остальные компоненты (патроны, провода, клеммные колодки и т.п.), у меня уже имелись в наличии.

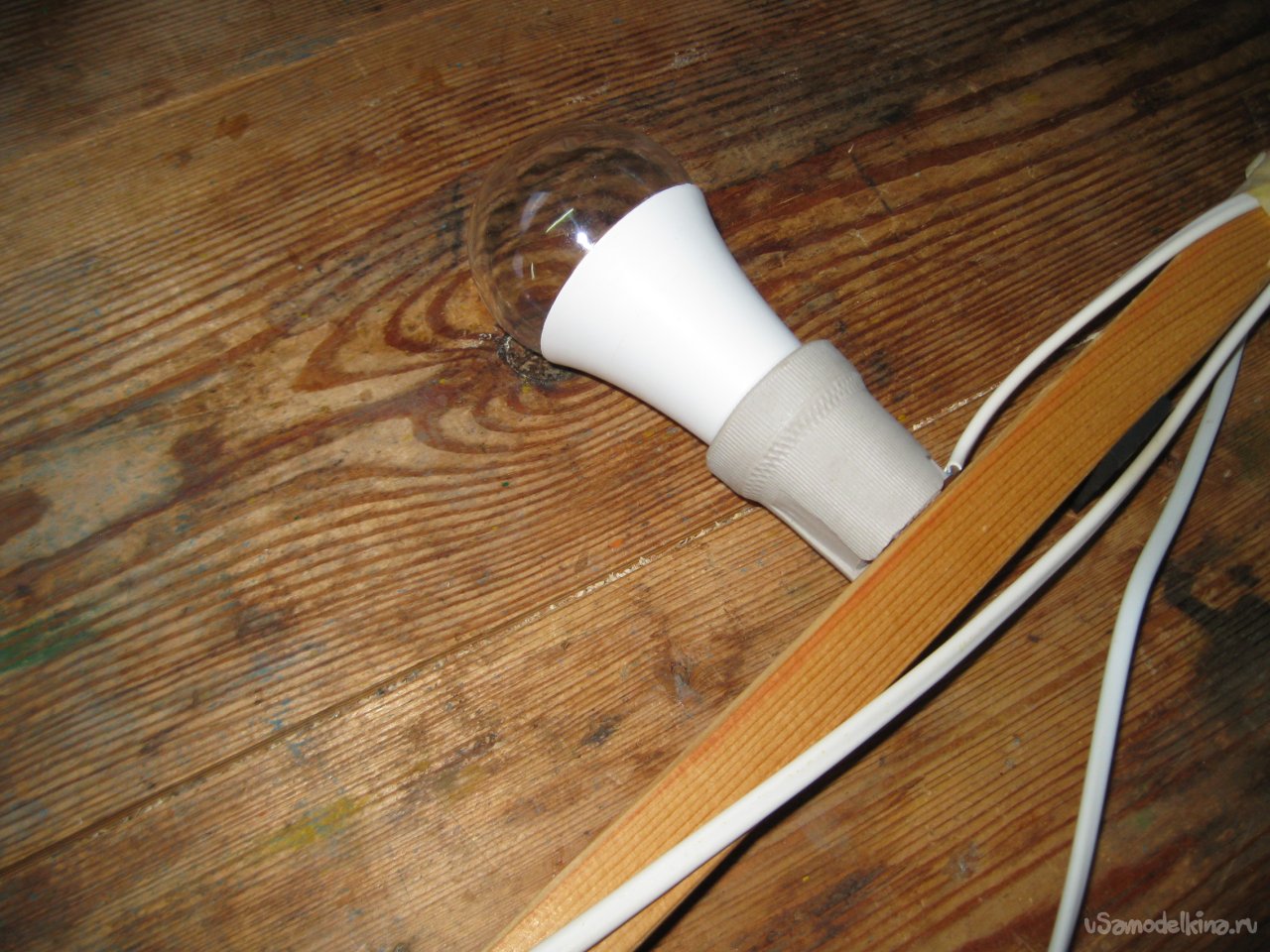

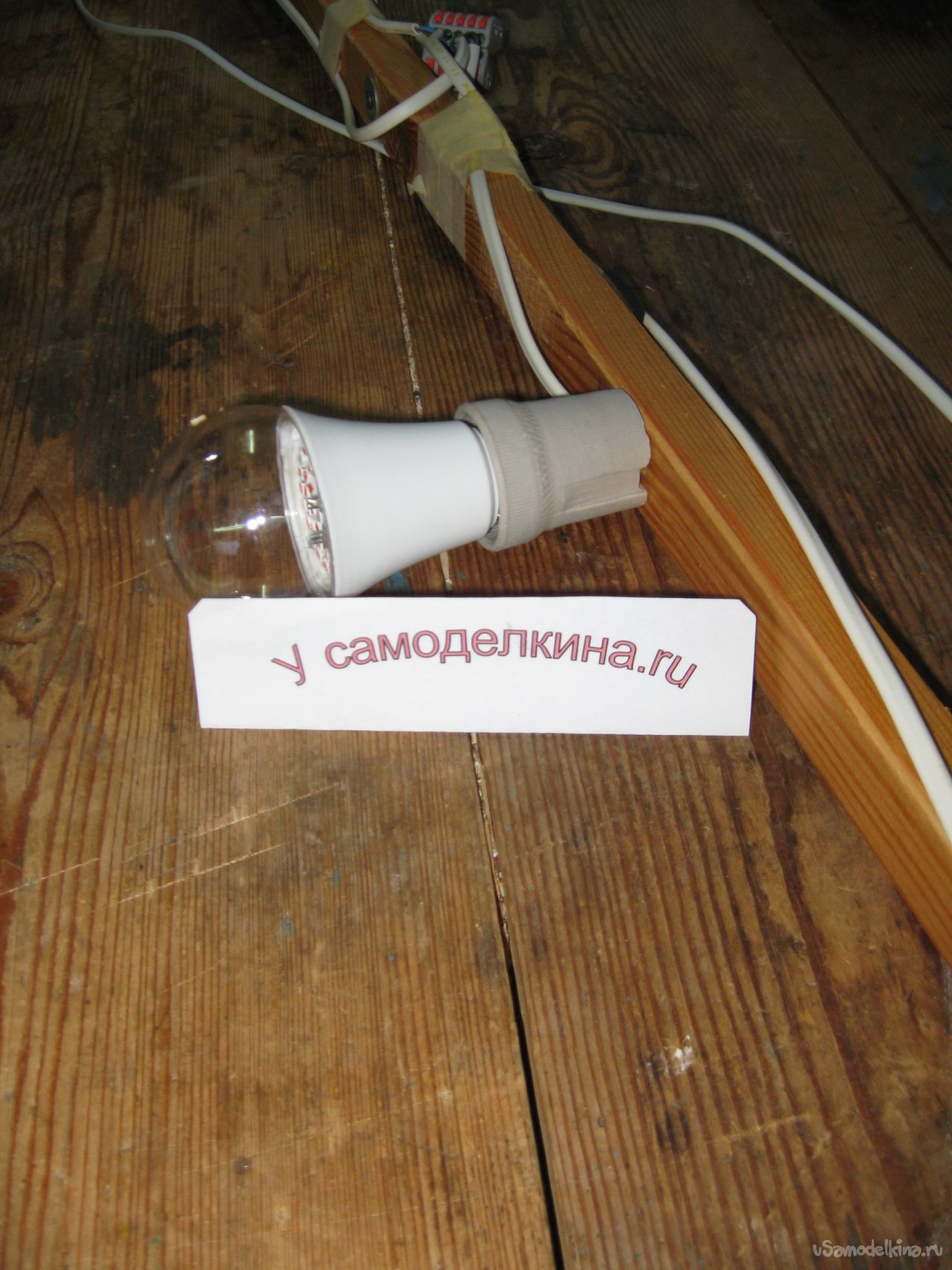

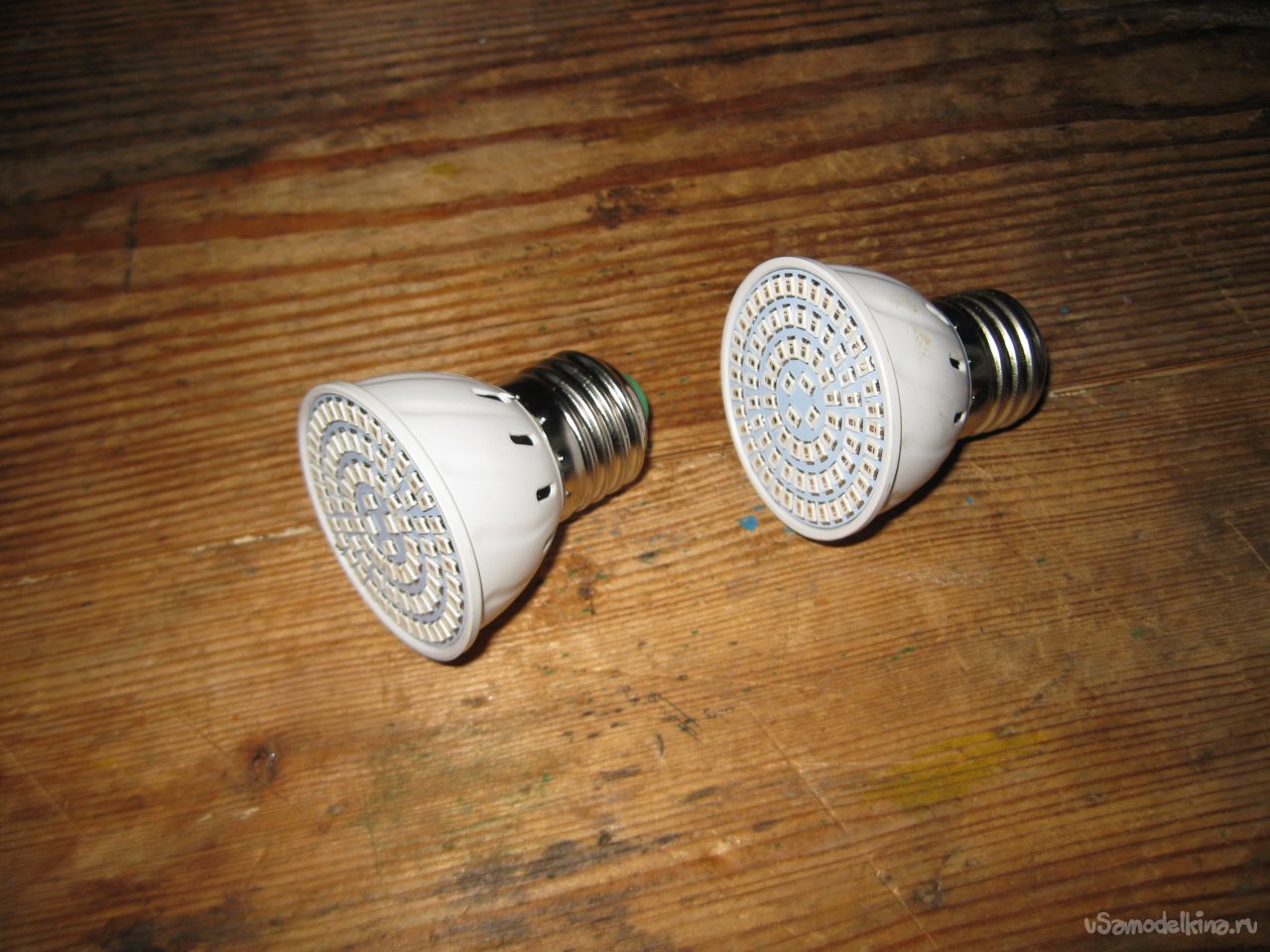

Однако оказалось, что точно таких же светодиодных фитоламп, в магазине не было, так что пришлось купить несколько другие, чуть поменьше мощностью но с большим количеством светодиодов и что самое главное – приблизительно с одинаковым спектром.

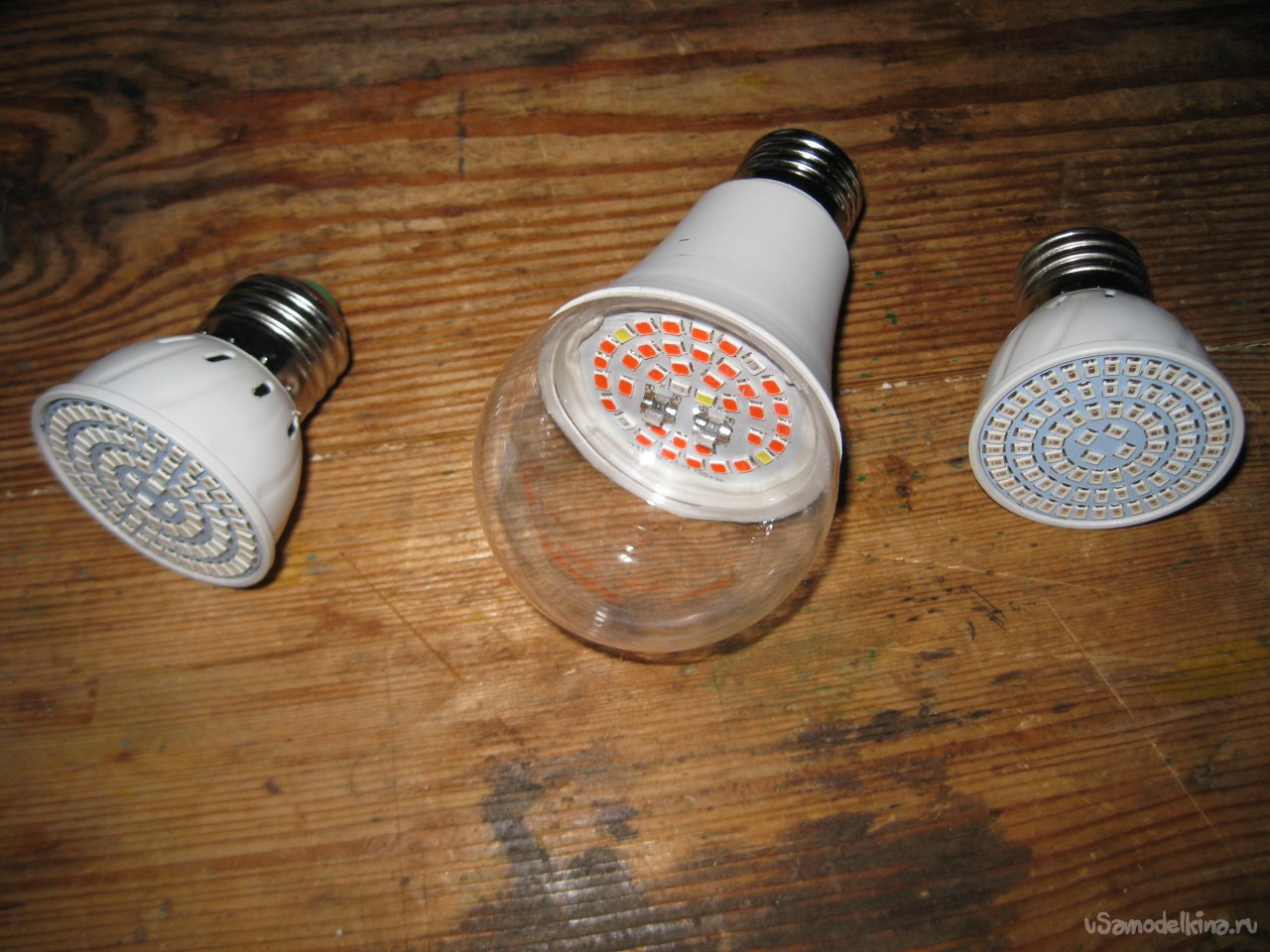

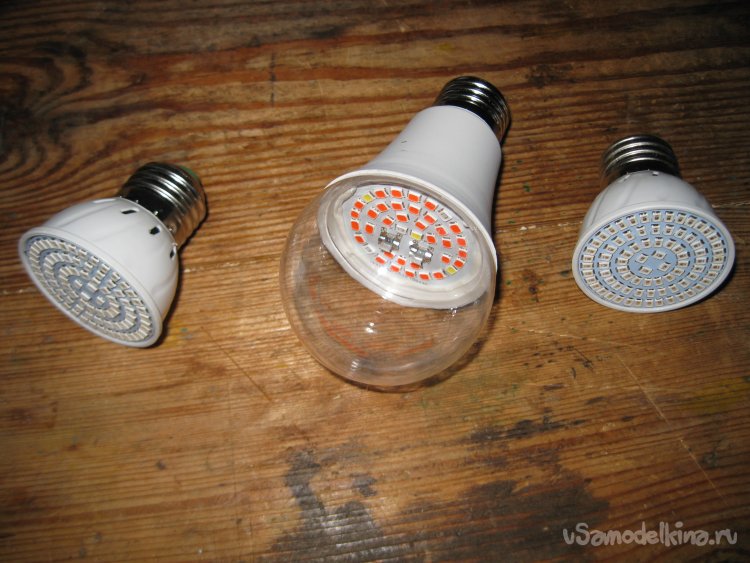

Таким образом, в наличии у меня оказались три цокольные фитолампы и другие компоненты, так что можно было приступить к изготовлению светильника.
Ну, а поскольку фитосветильник желательно было сделать как можно быстрее, то я сразу пошел в свою мастерскую и очень быстро, буквально минут за двадцать, его сделал. А после этого сразу принес домой и повесил на окно над рассадой.
И хотя сам процесс изготовления я не успел заснять, но сейчас я подробно расскажу, как можно по-быстрому сделать такой светильник, тем более что это довольно просто.
Итак, для изготовления данного фитосветильника, мне понадобились следующие принадлежности:
Материалы и крепежные элементы:
· Деревянная рейка сечением 2х3 см, и длиной примерно 1,4 м.
· Три фитолампы с цоколем Е27.
· Три керамических патрона под цоколь Е27.
· Провод 2х0,5 мм. кв, длиной примерно 2 м.
· Провод с вилкой и выключателем.
· Быстрозажимные клеммные колодки.
· Шурупы 3,5х20 мм.
· Скотч.
· Два шурпа-кольца.
· Два небольших карабина.
· Пружинные кольца.
Инструменты:
· Пассатижи.
· Стриппер.
· Отвертка с битами 1 и РН1.
· Шило.
· Ножницы.
Порядок изготовления фитосветильника.
Сразу хочу отметить, что при изготовлении данного фитосветильника для меня были важны быстрота и функциональность. А о его внешнем виде, я особенно не заботился. Поэтому светильник получился не очень привлекательного вида – с незакрытыми проводами и клеммными колодками. Но это не страшно, тем более что это практически экспериментальный вариант фитосветильника такого типа. Самое главное, что работает он нормально. А что касается красоты, то в будущем я, скорее всего, сделаю уже более презентабельный вариант.
Ну, а что касается данного варианта фитосветильника, то делал я его следующим образом:

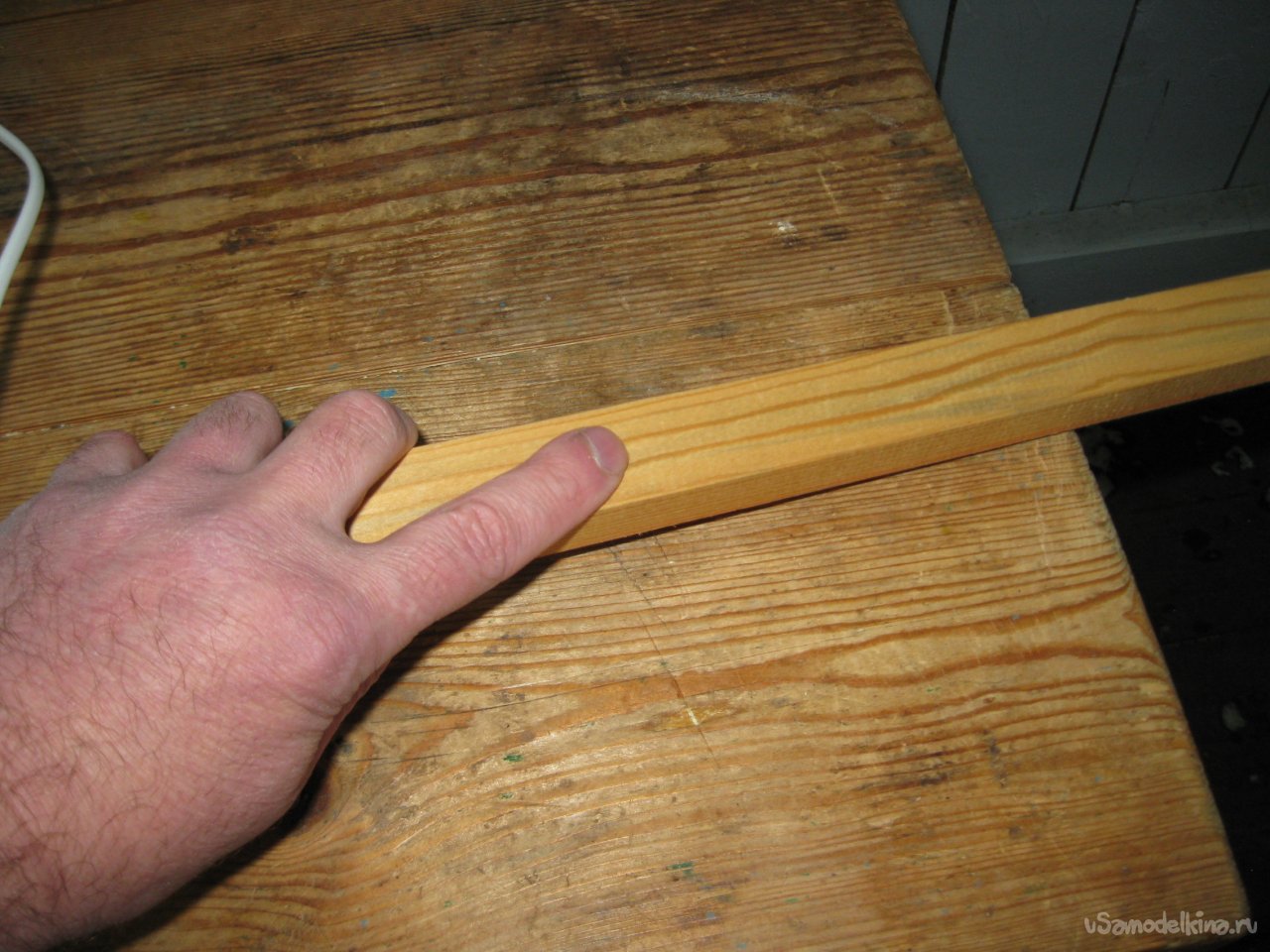

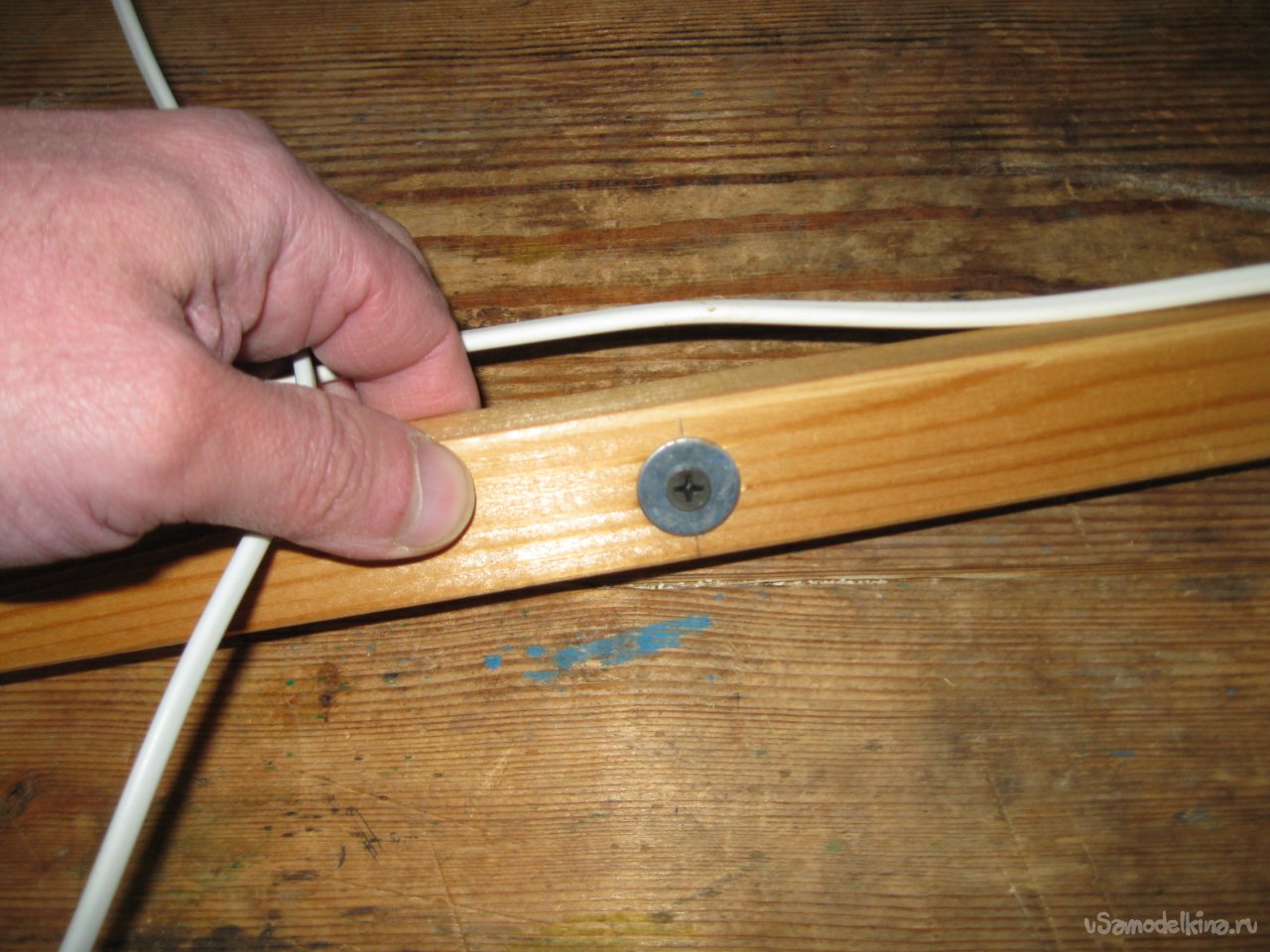

Вначале я нашел уже готовую деревянную рейку сечением 2х3 см, и длиной примерно 1,4 м.

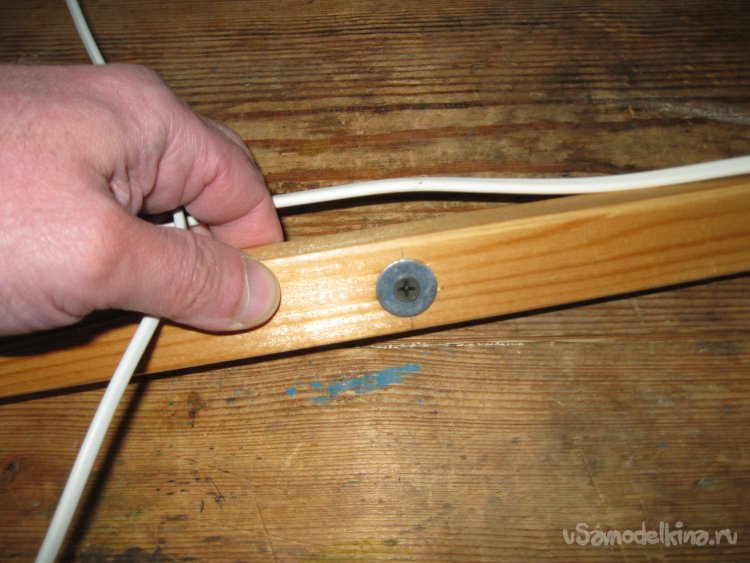

Причем раньше она уже для чего-то использовалась, поскольку на ней имелись несколько прикрученных шурупов с шайбами.
Но это было не важно, поскольку рейка была бесхозной, а мне она как раз хорошо подходила для основы светильника. Поэтому решил взять ее.
Таким образом, я разметил эту рейку под три керамических патрона, решив разместить их на расстоянии в 50 см, друг от друга.
Затем произвел разметку проводов, отрезал и зачистил у них концы.

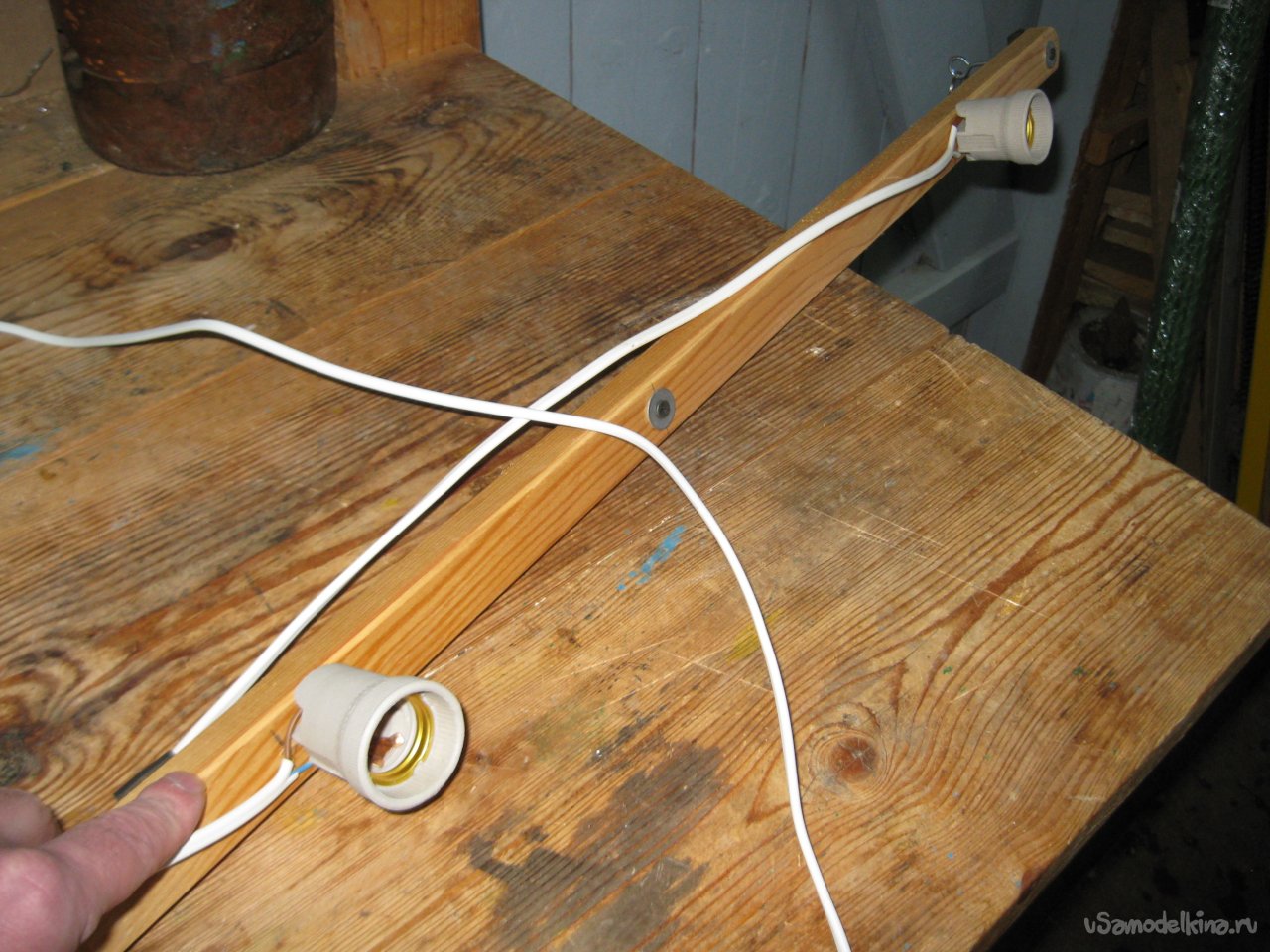

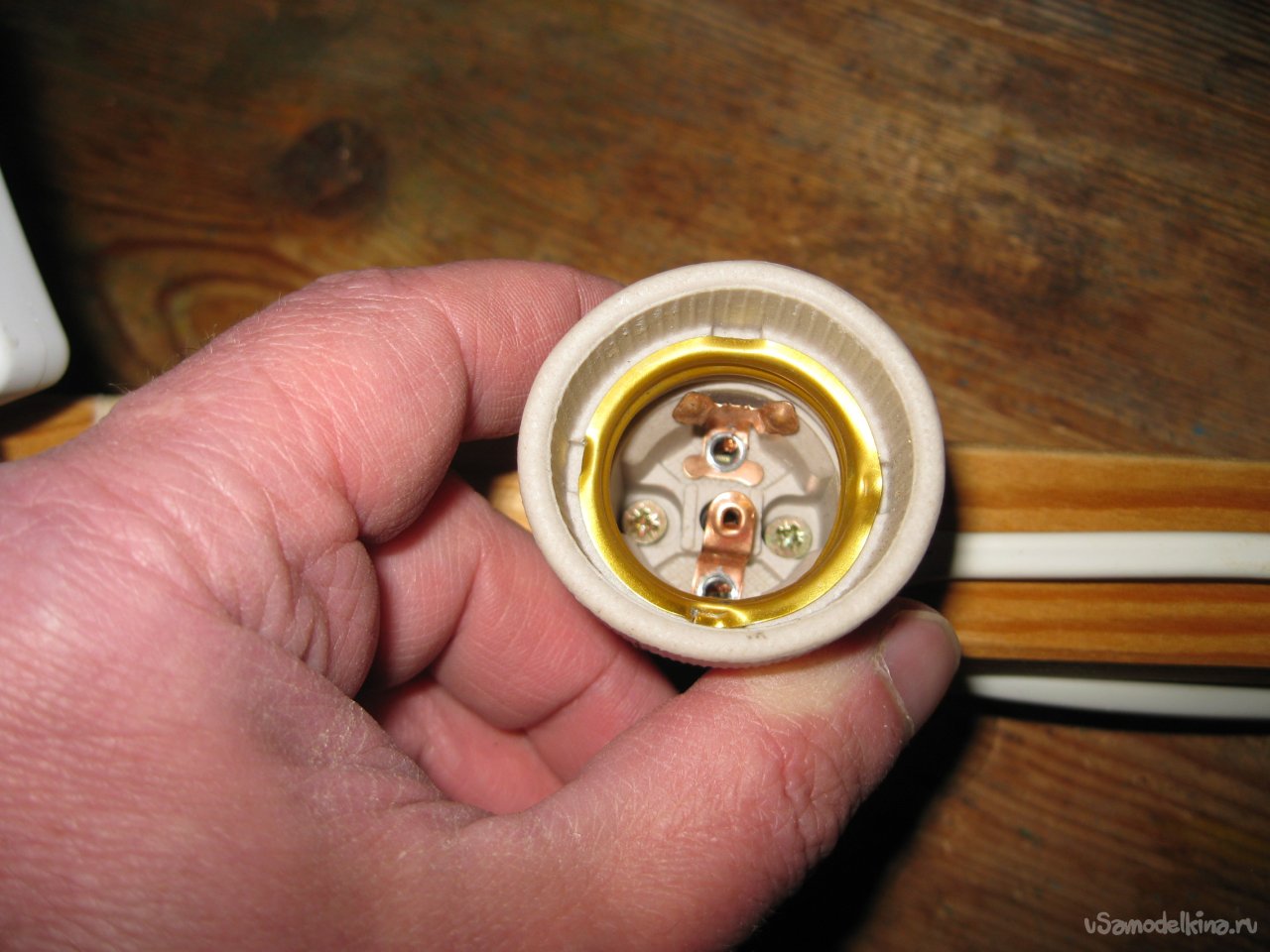

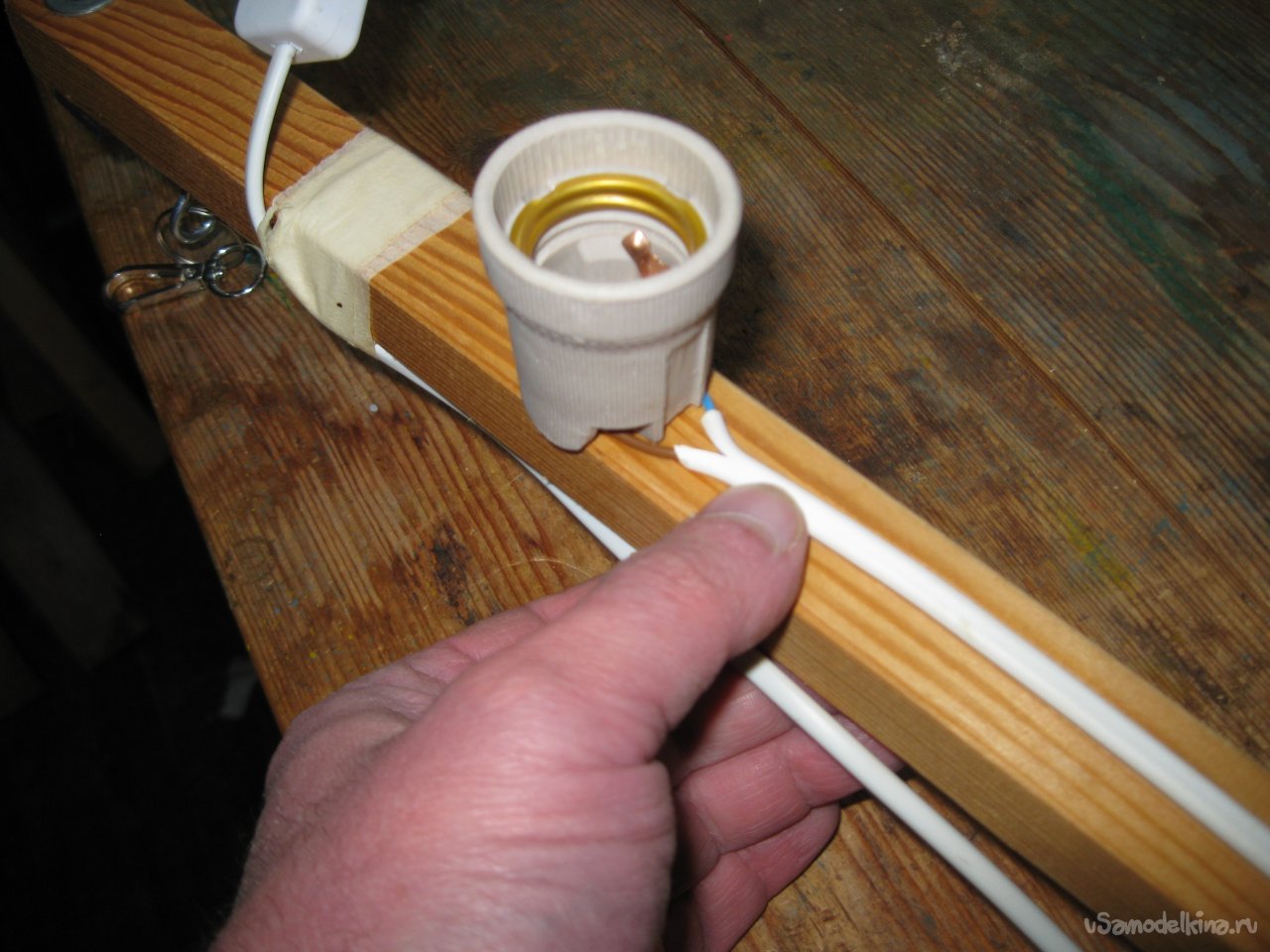

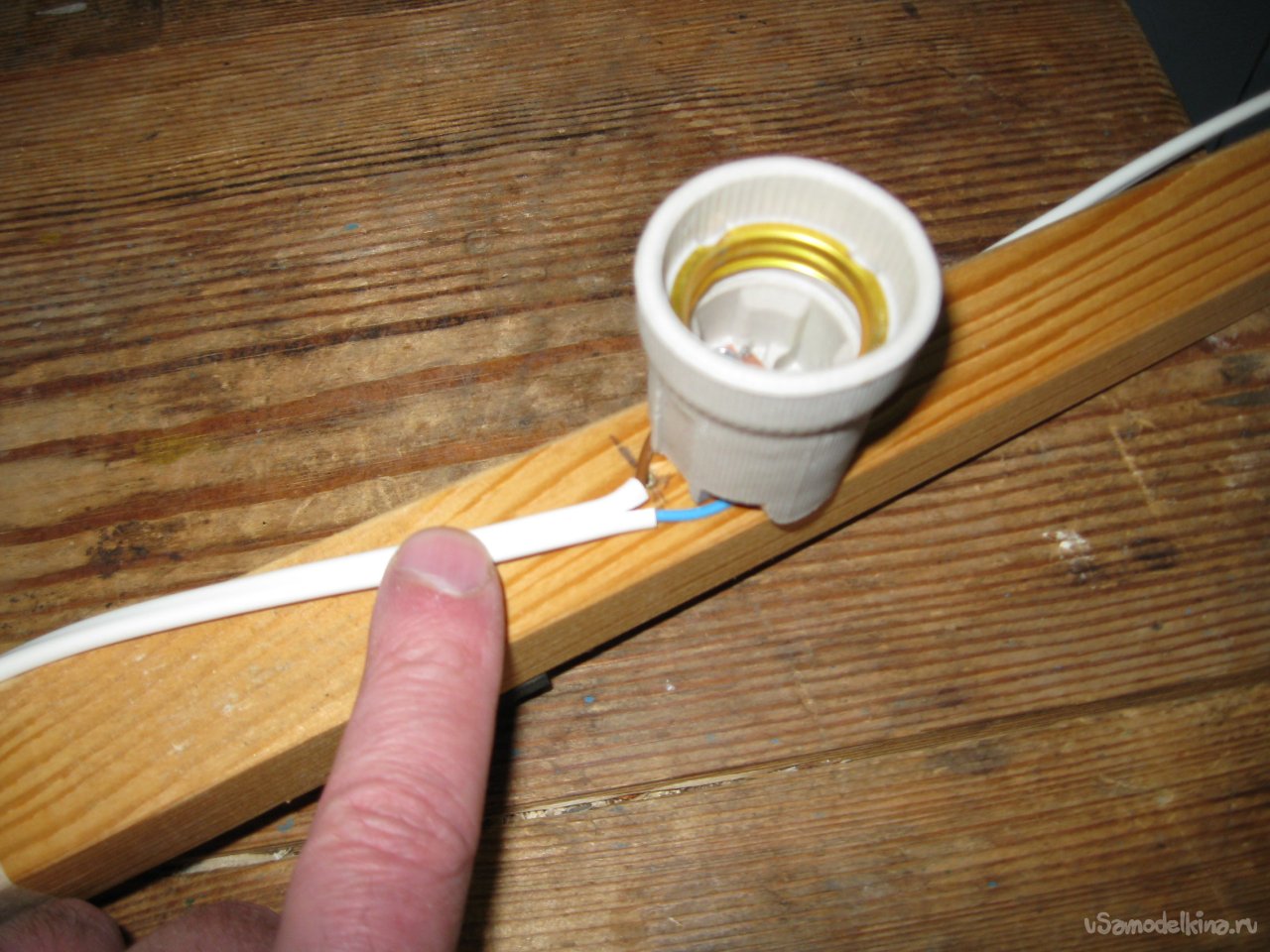

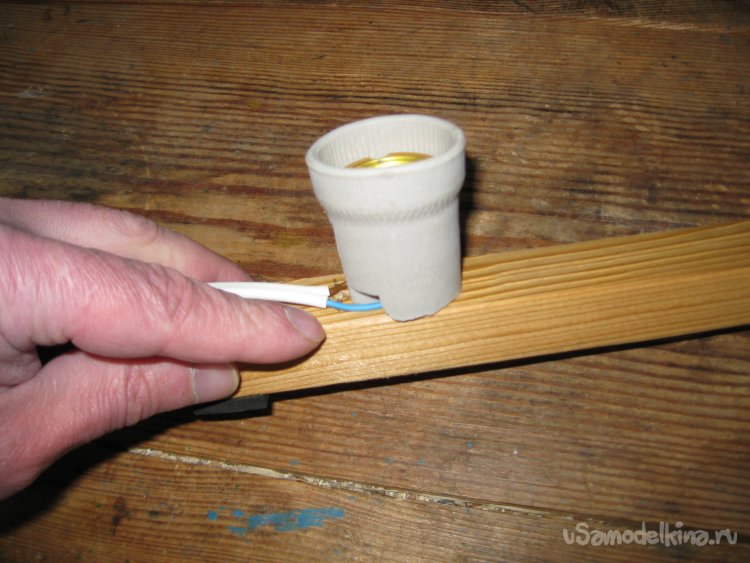

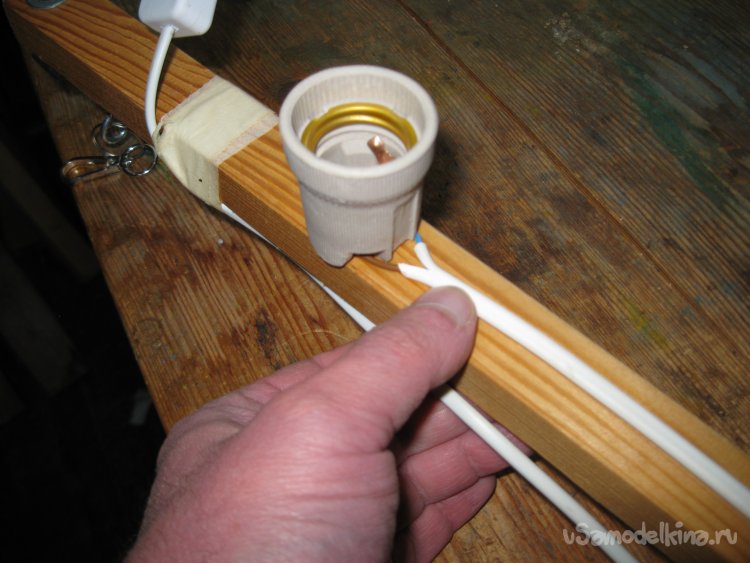

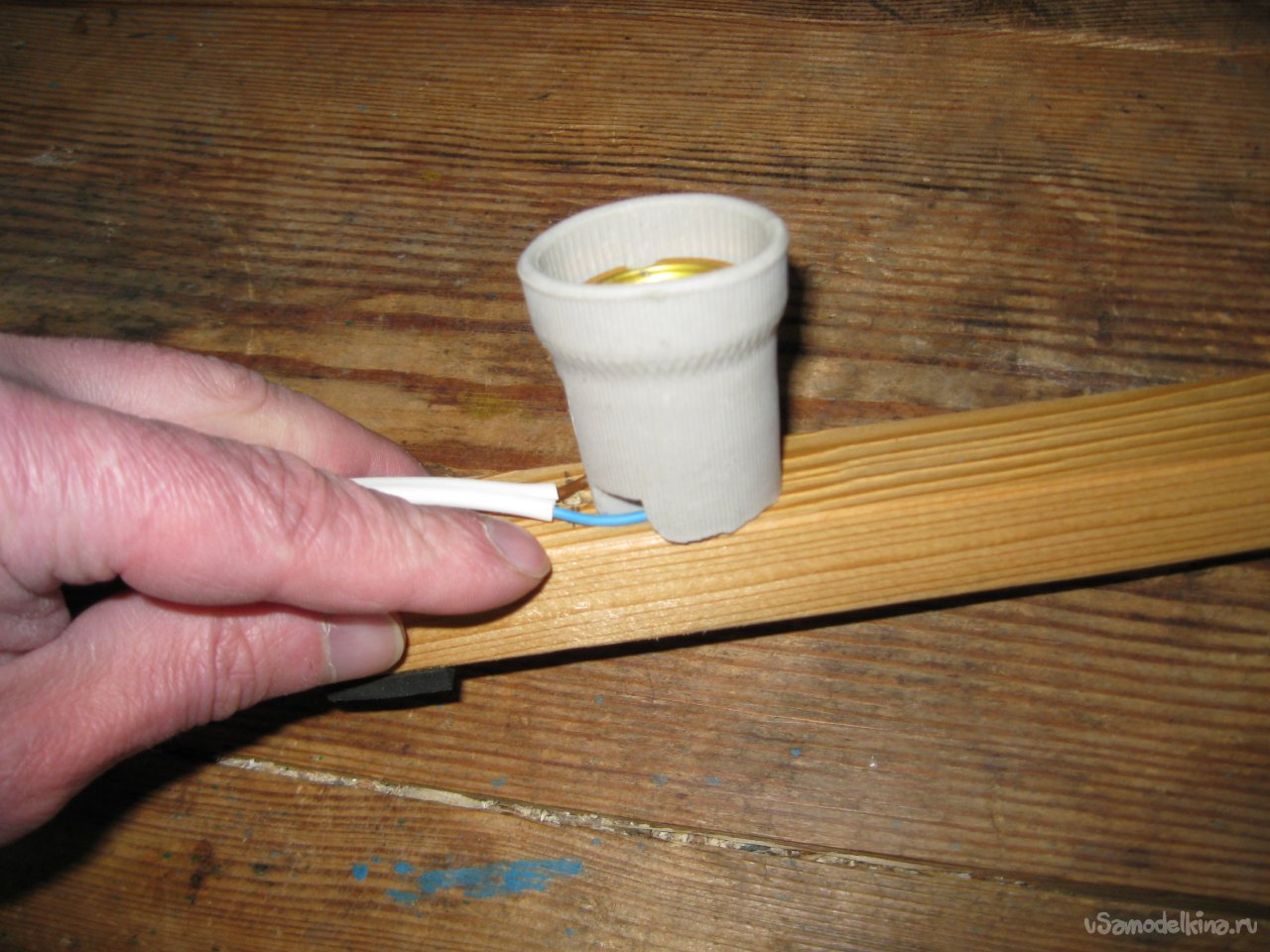

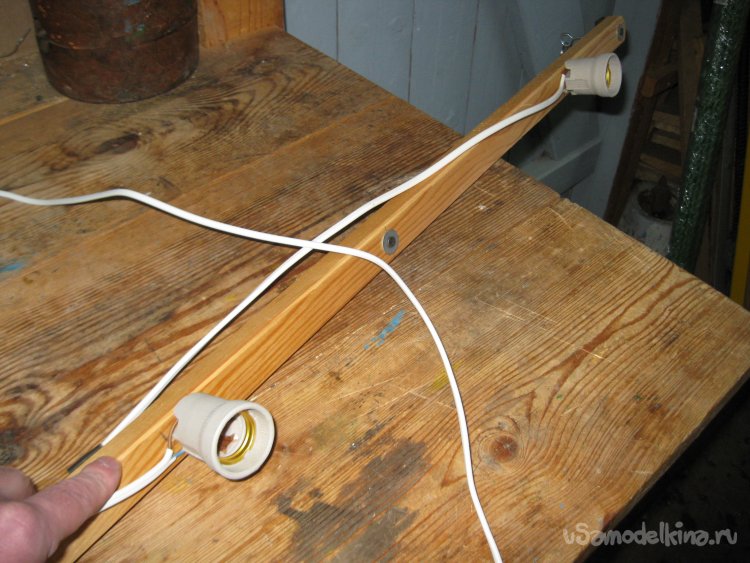

Потом присоединил провода к патронам, а сами патроны прикрутил к деревянной рейке при помощи шурупов.

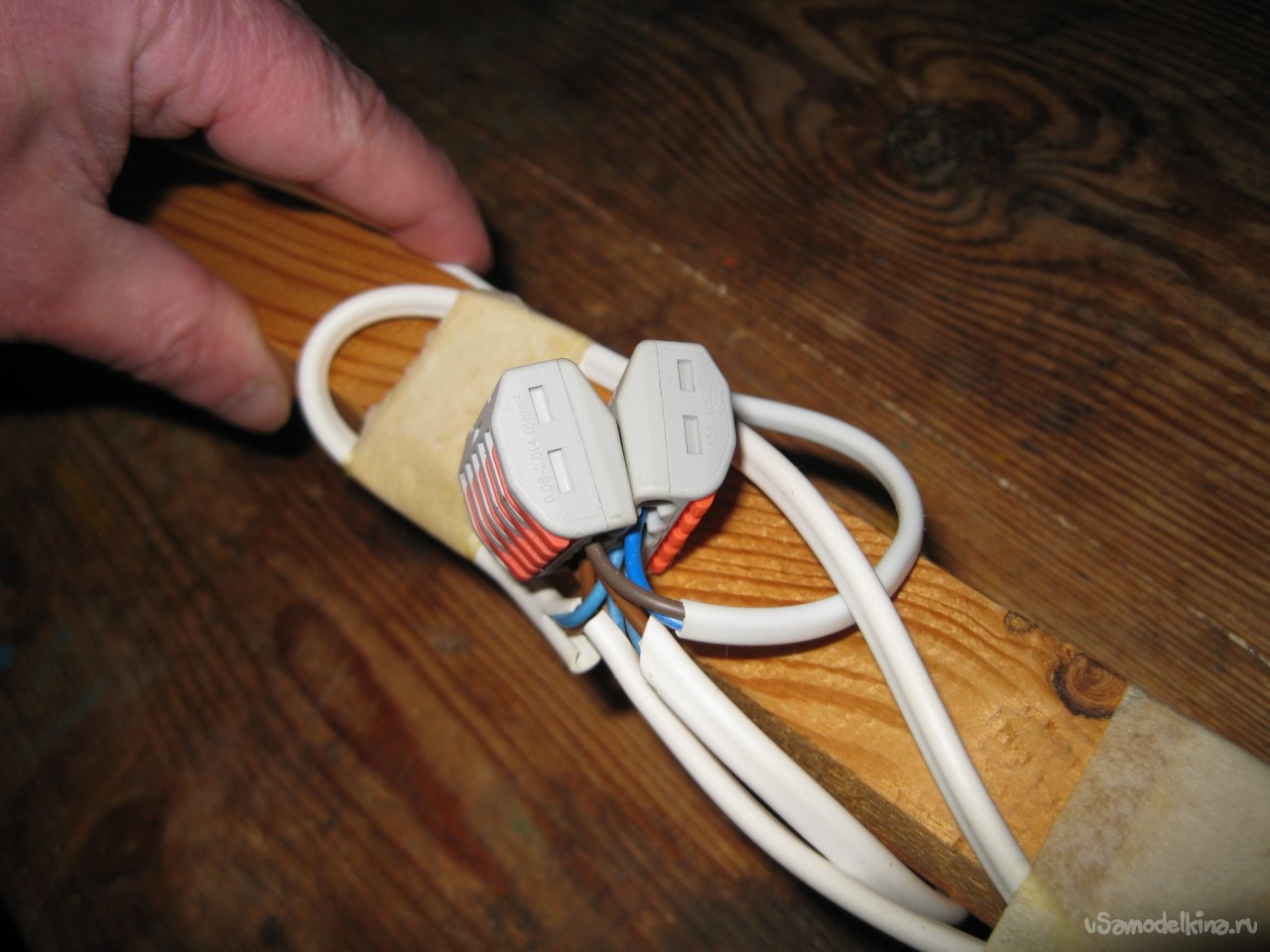

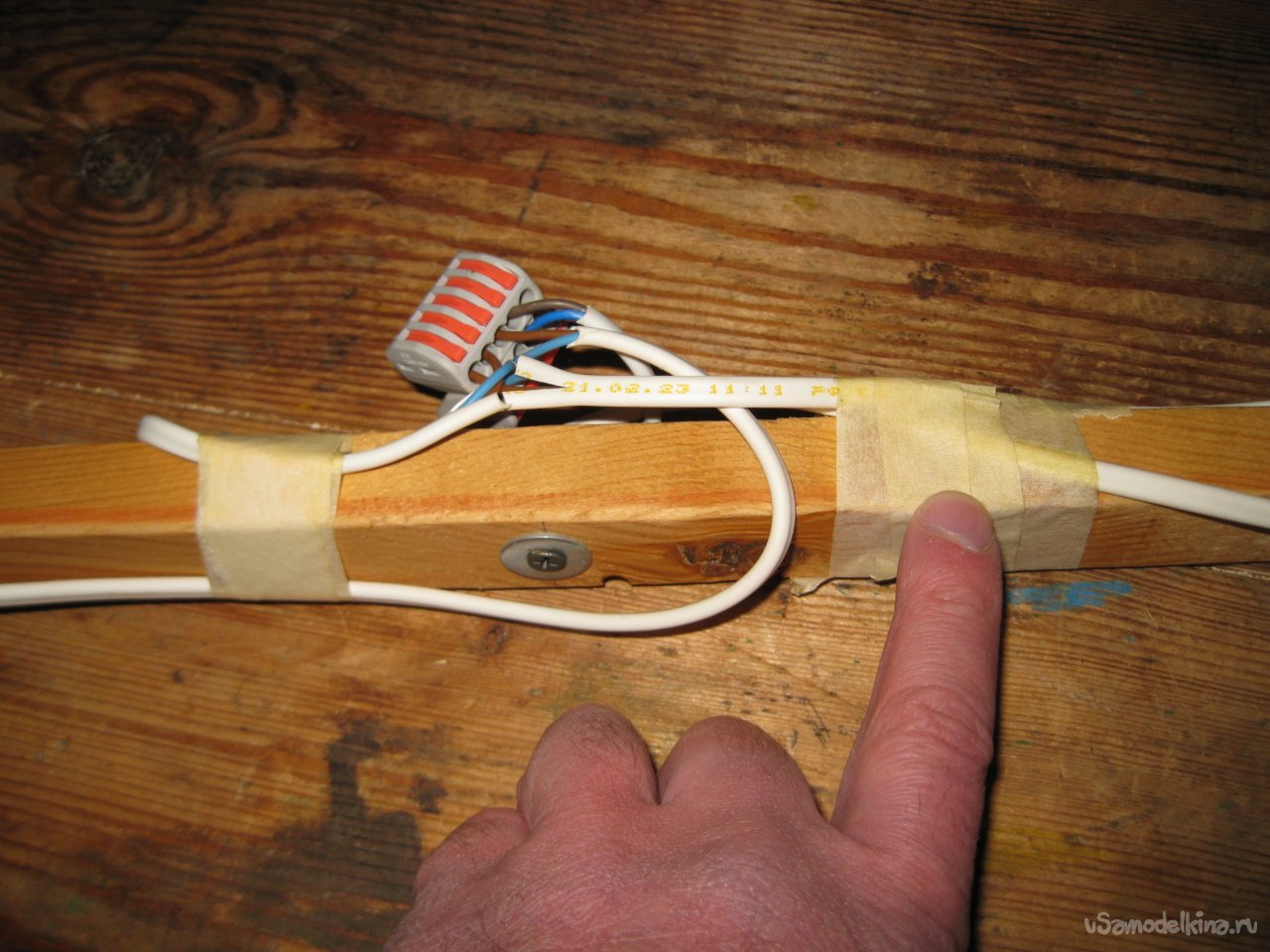

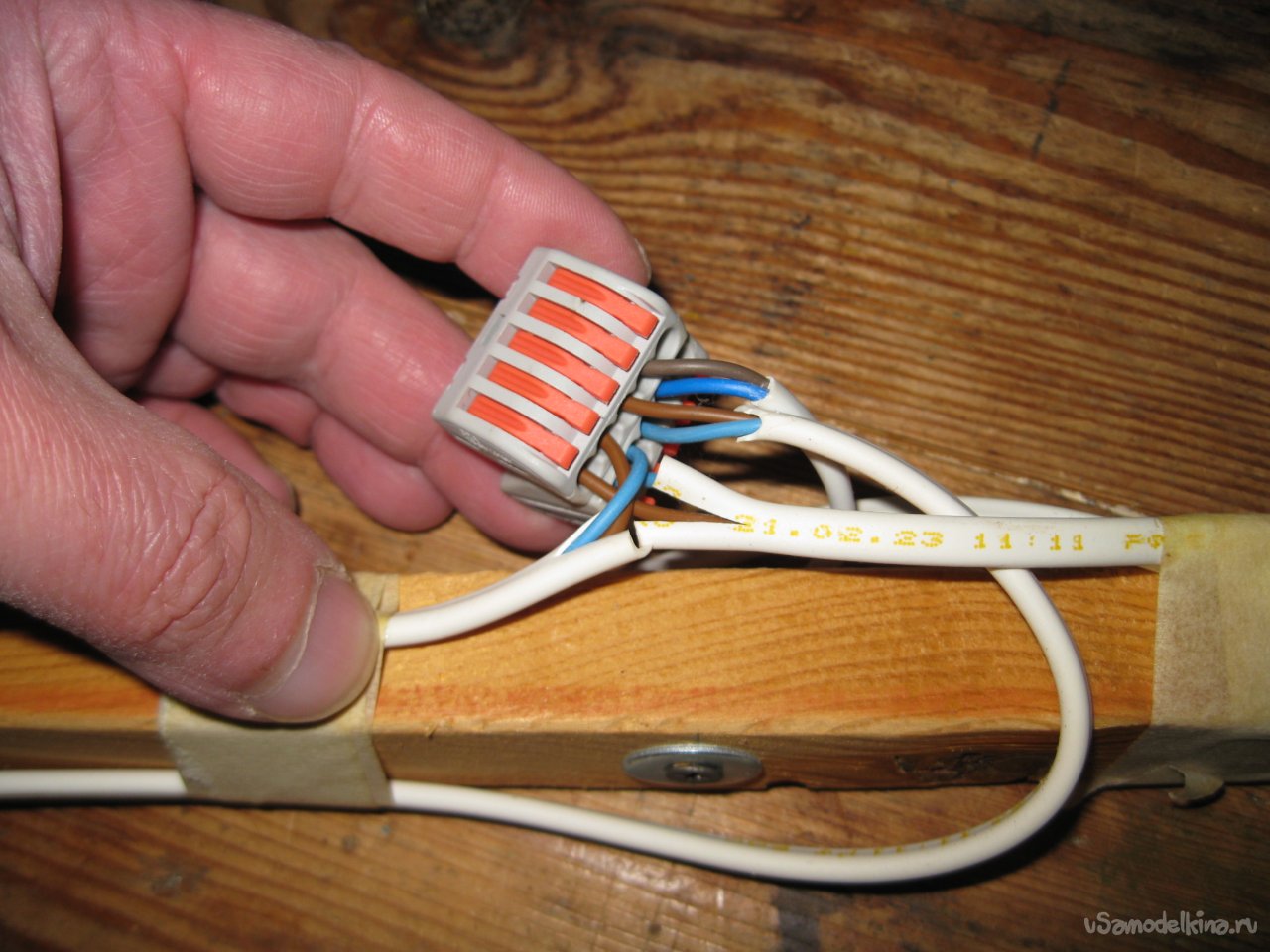

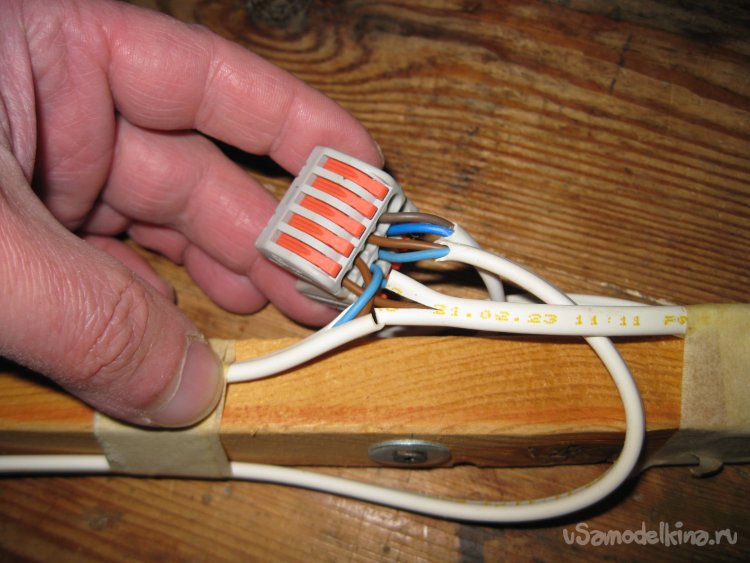

Все провода от патронов соединил посредством быстрозажимной клеммной колодки. Соединение патронов, естественно, параллельное.

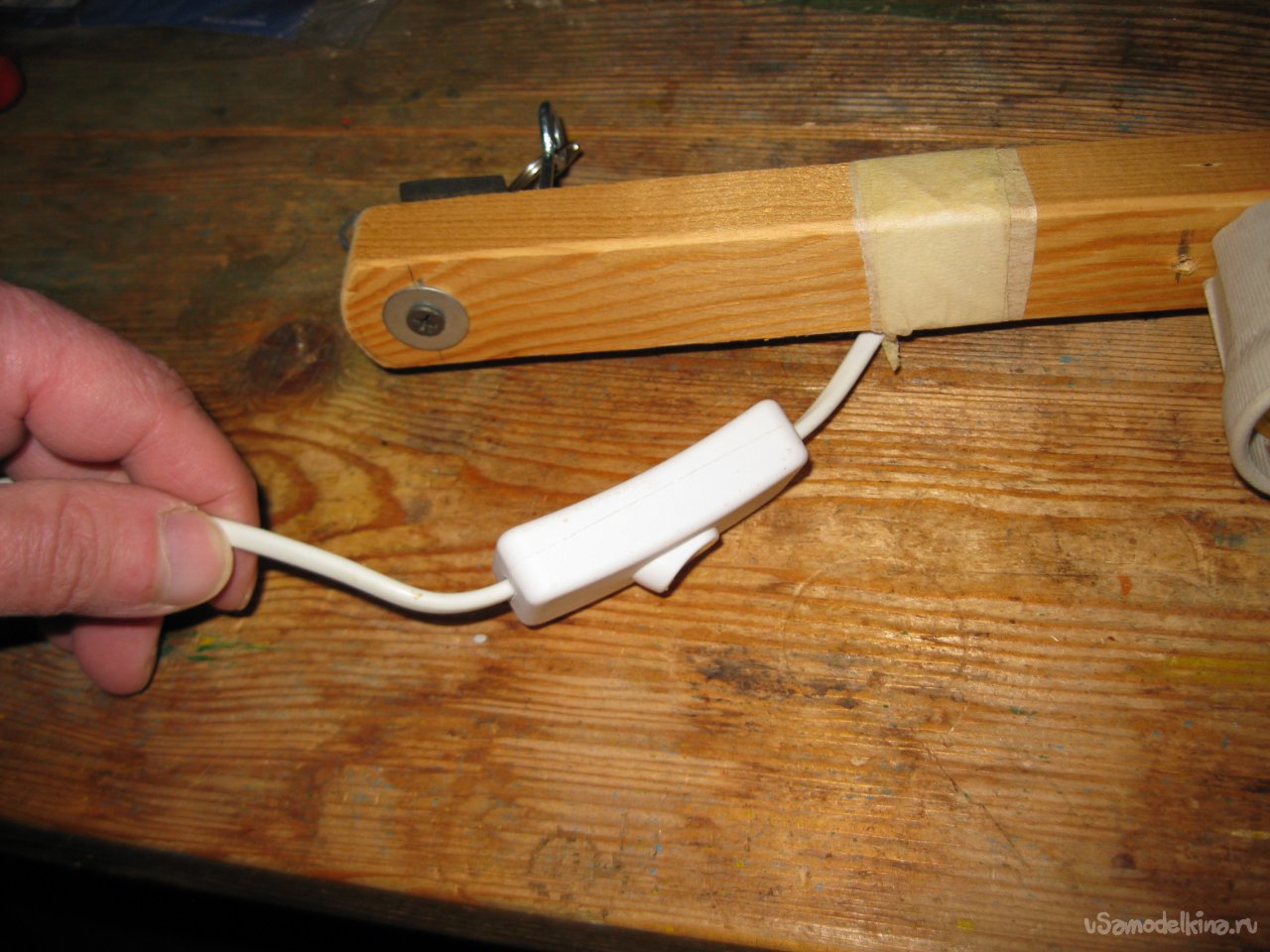

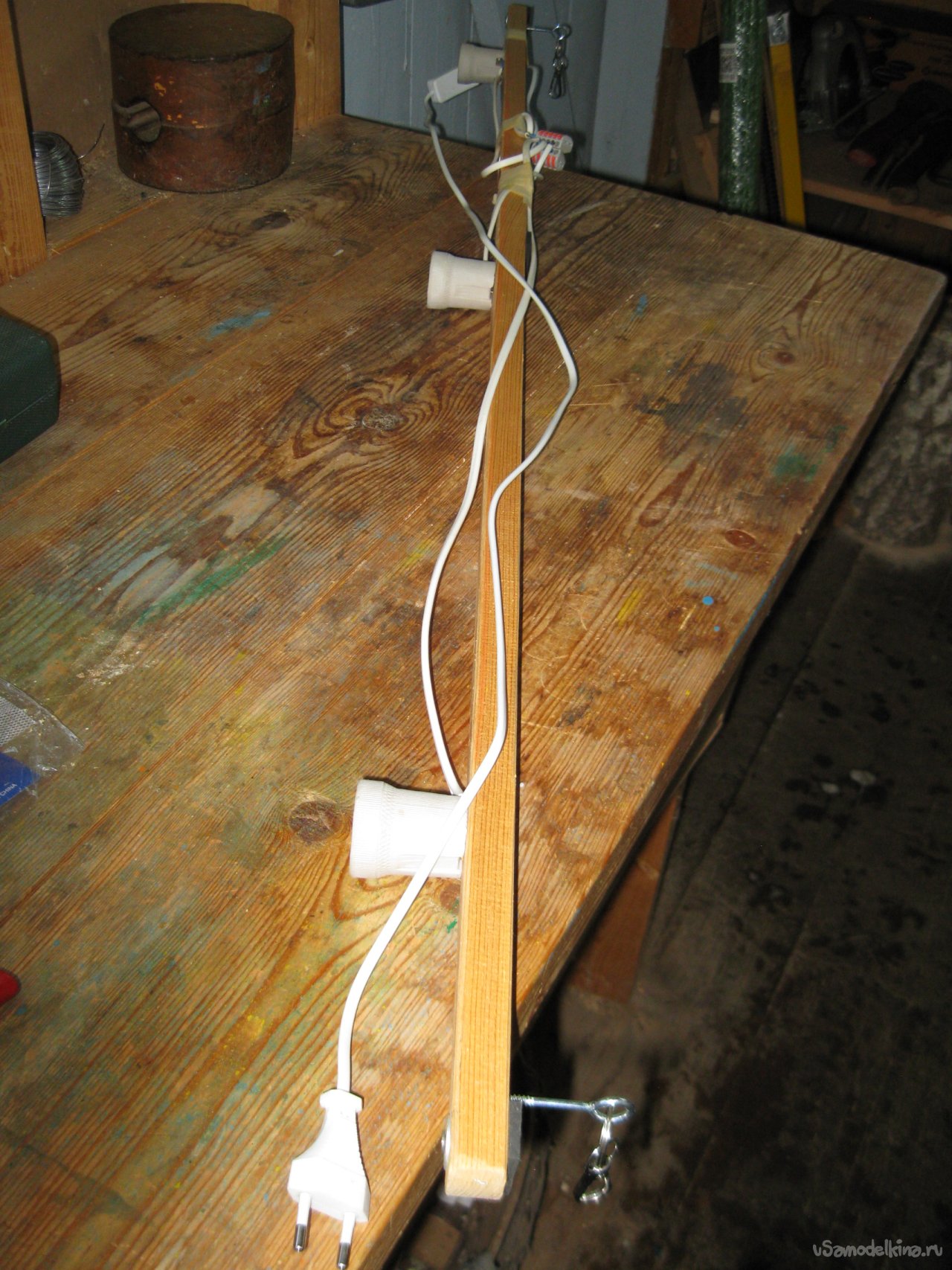

И окончательно присоединил к клеммной колодке двухметровый провод с вилкой и выключателем.

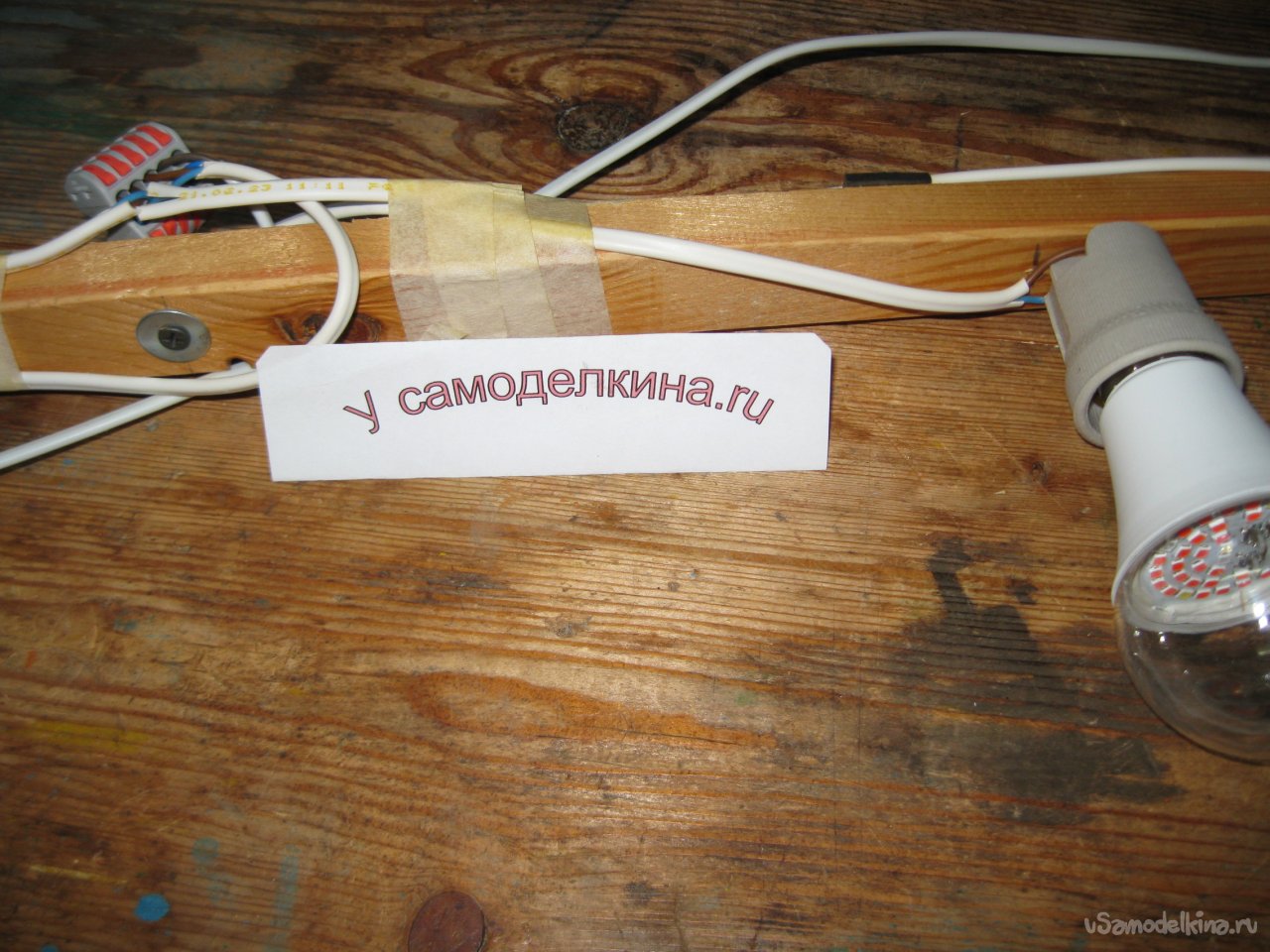

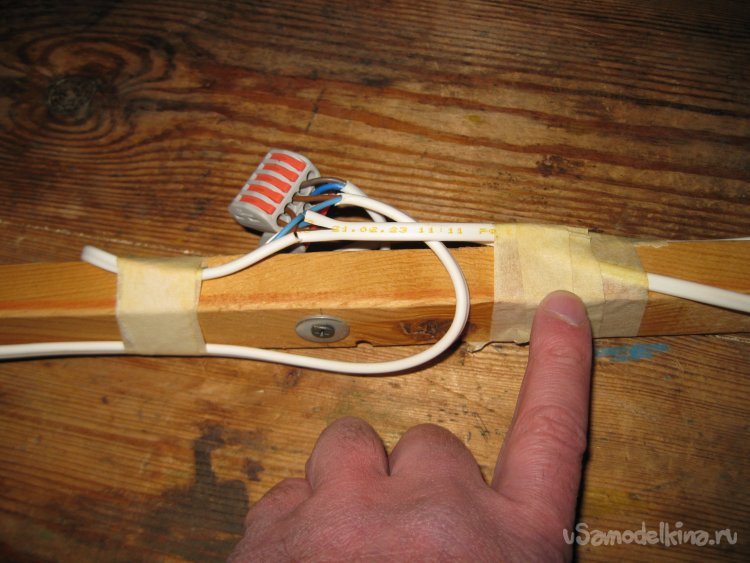

Чтобы провода не болтались, прикрепил их к деревянной рейке при помощи малярного скотча.
Затем я перешел к изготовлению системы подвешивания светильника.
Тут я сделал все точно так же, как и в предыдущем фитосветильнике из светодиодной ленты.

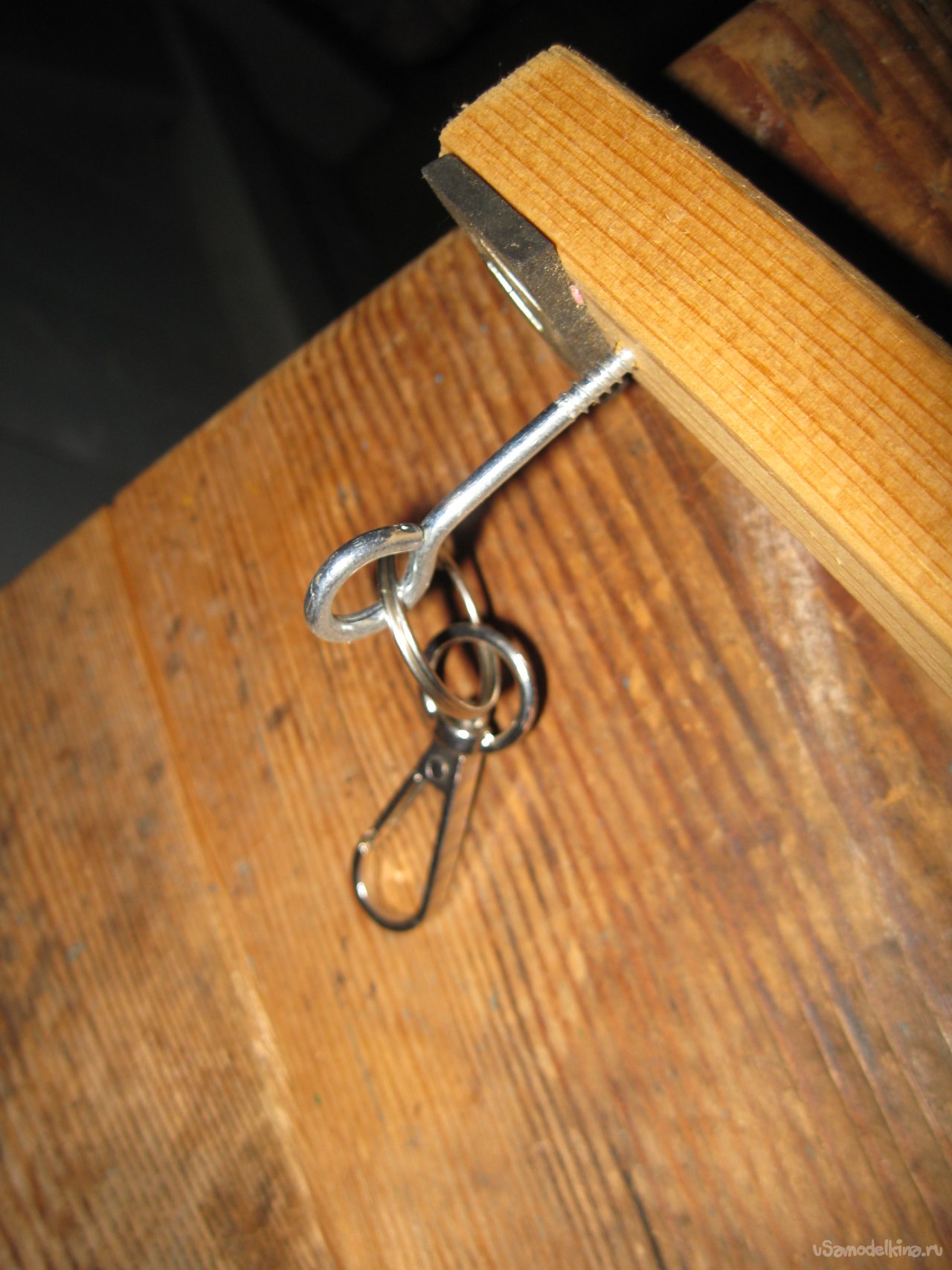

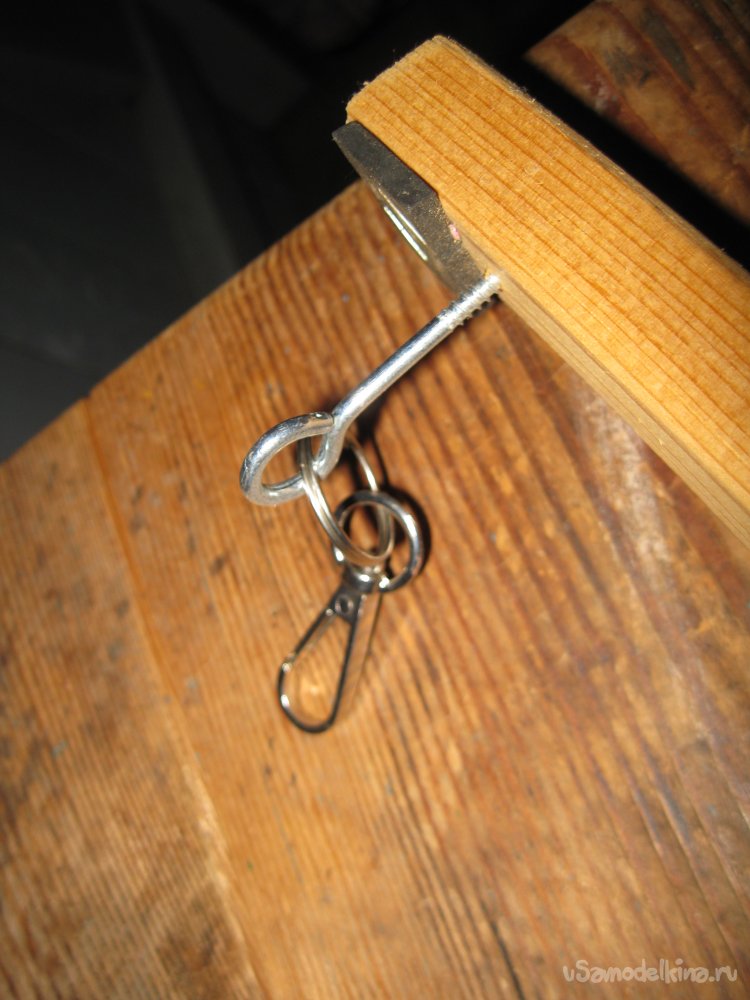

В оба конца деревянной рейки, с верхней стороны, ввернул по шурупу-кольцу.

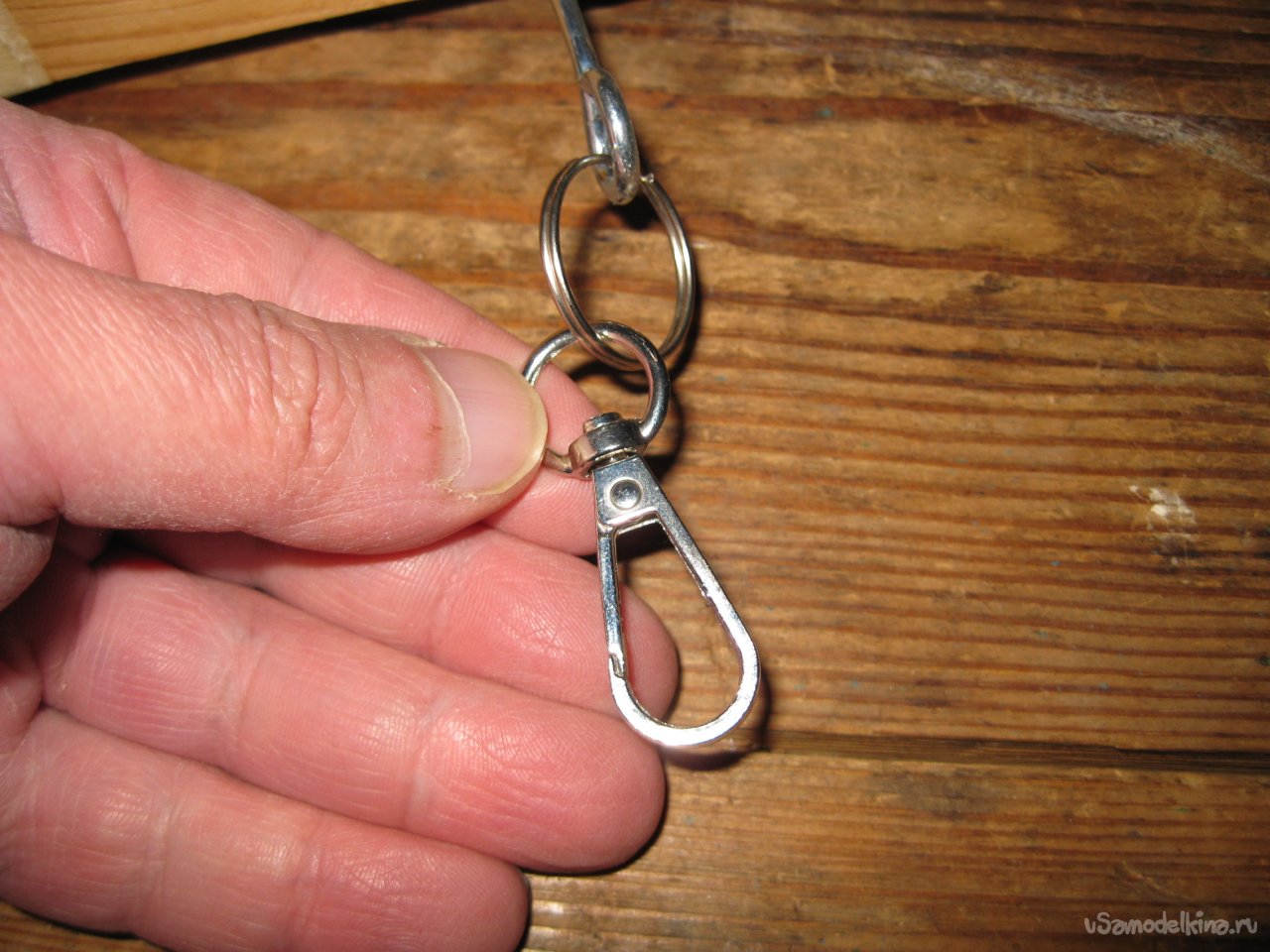

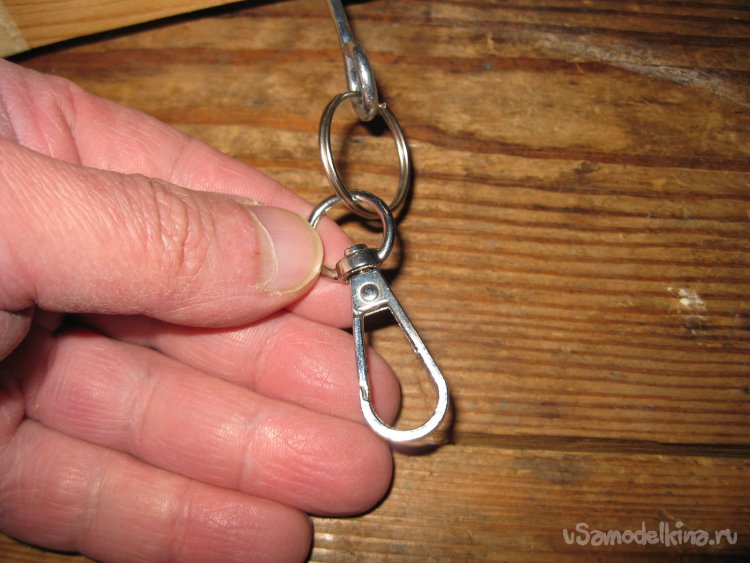

И к каждому шурупу-кольцу при помощи пружинного кольца для ключей и брелоков прикрепил небольшие карабины.
Таким образом, мой фитосветильник был готов!

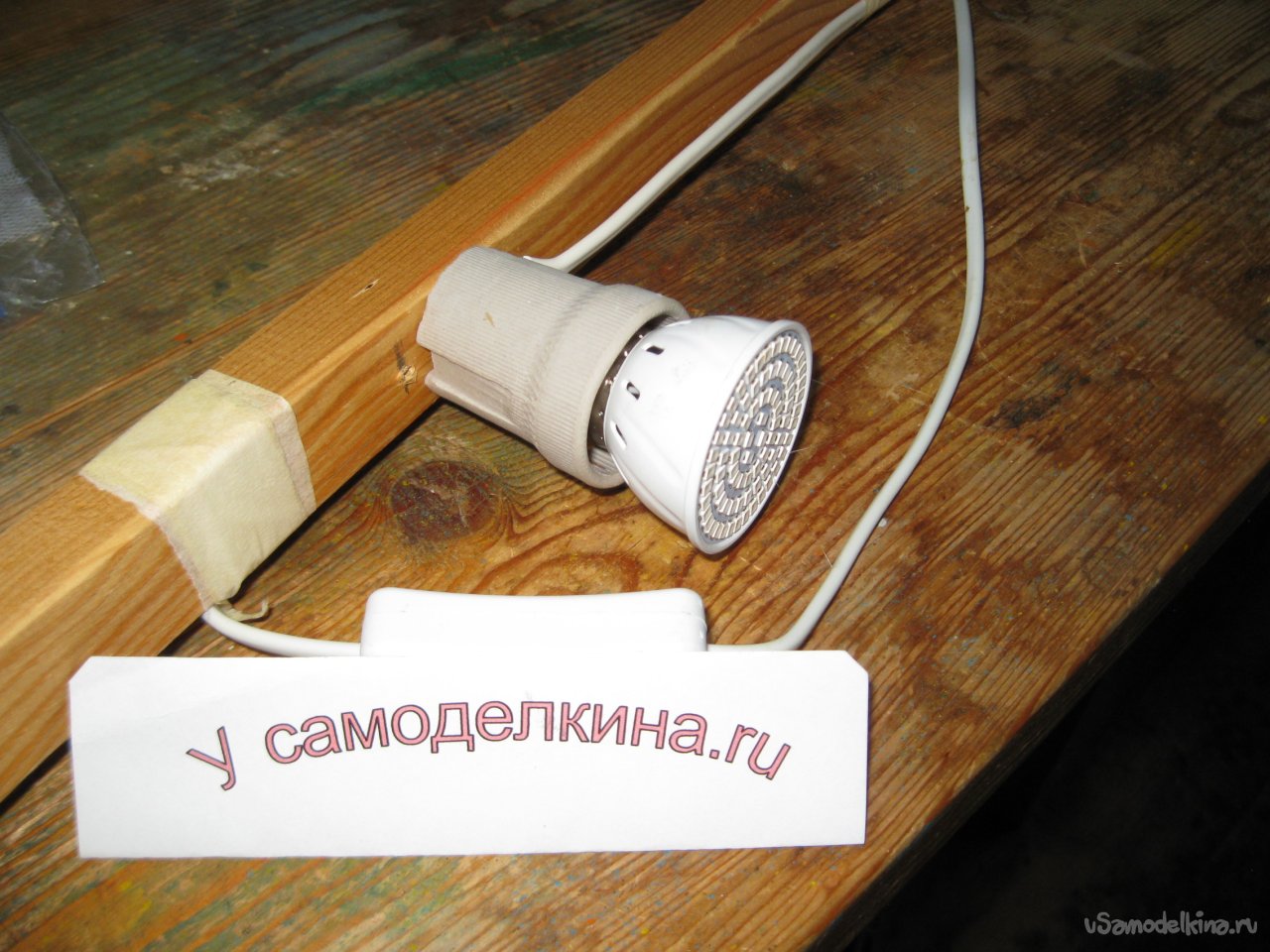

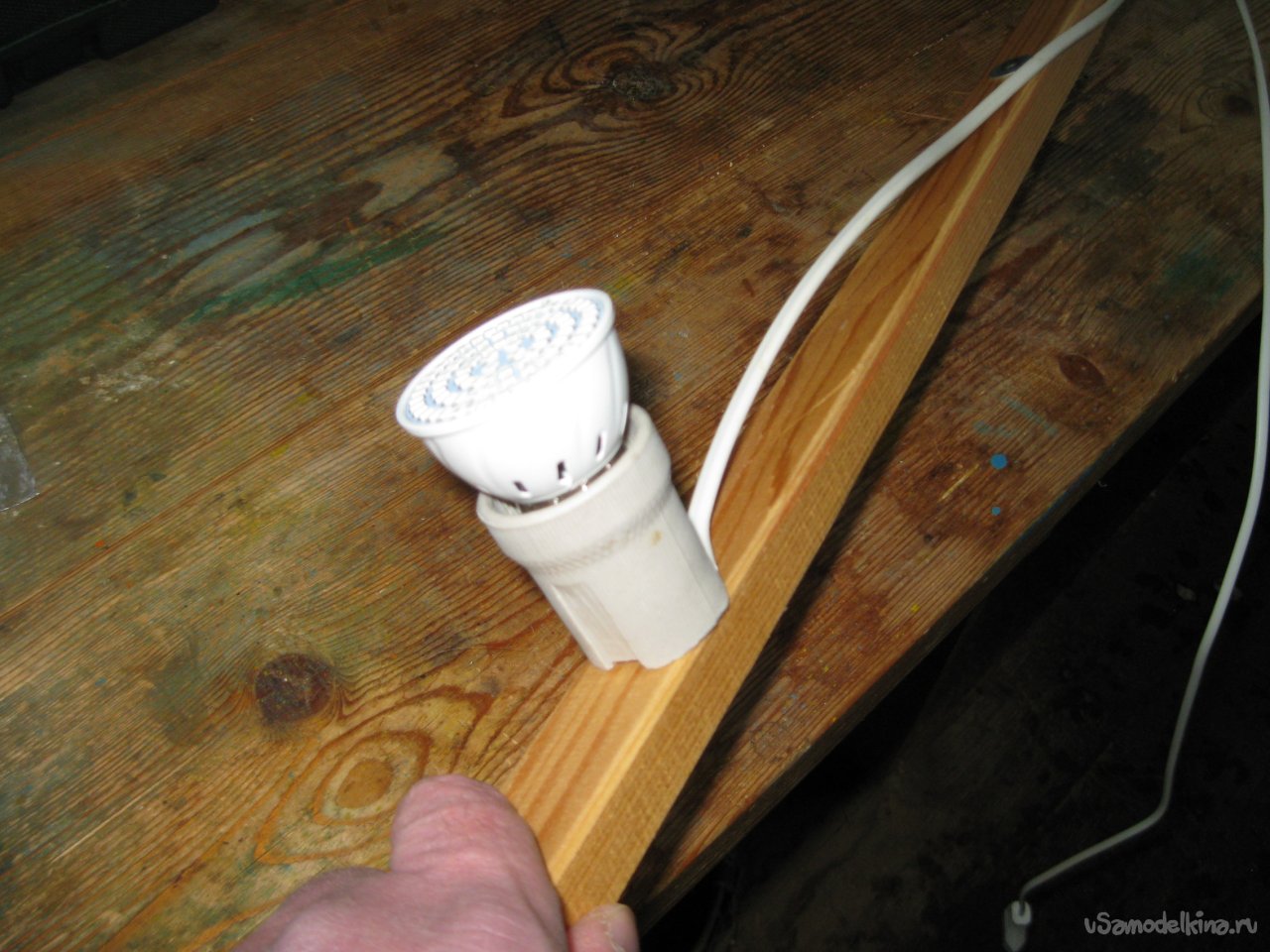

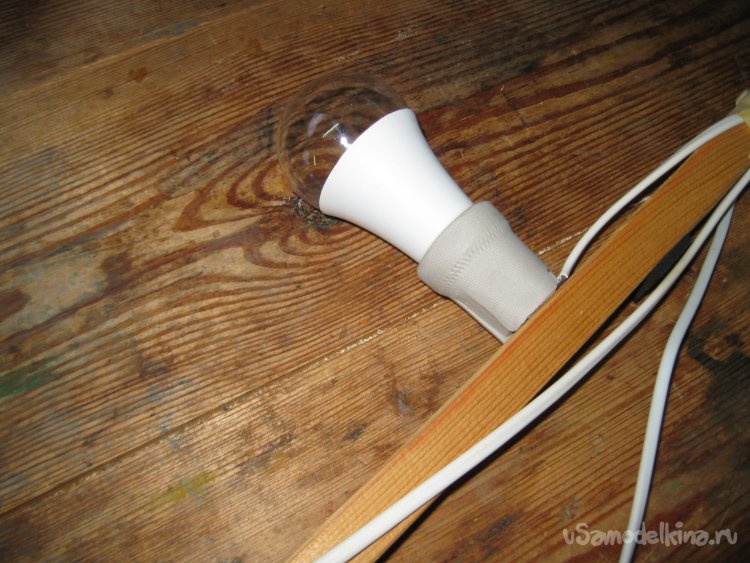

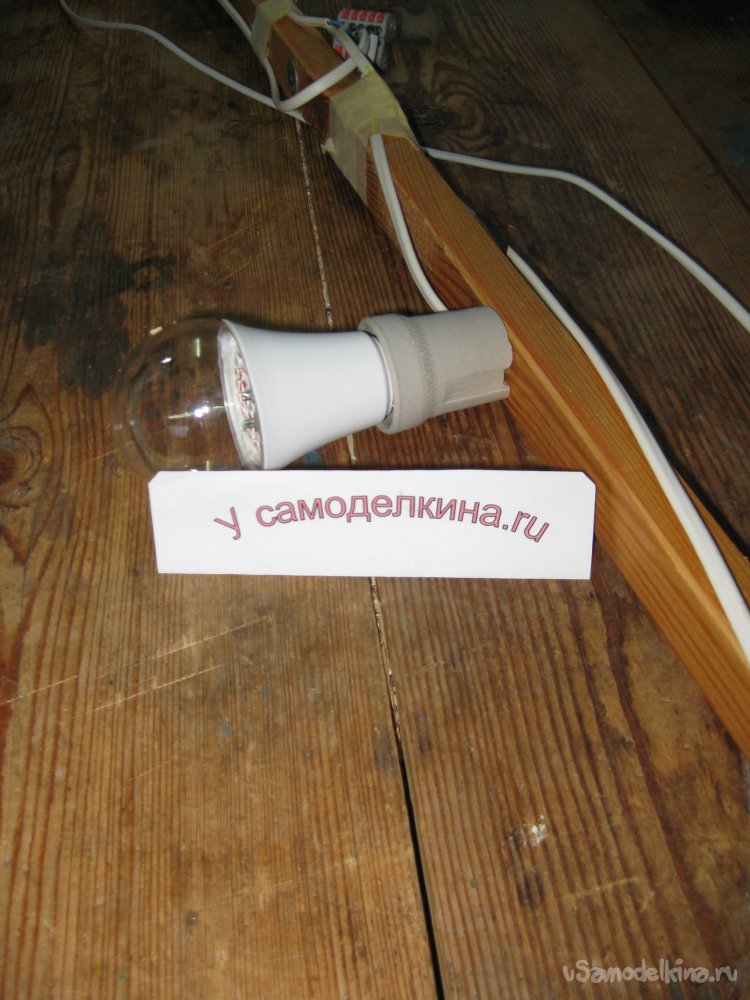

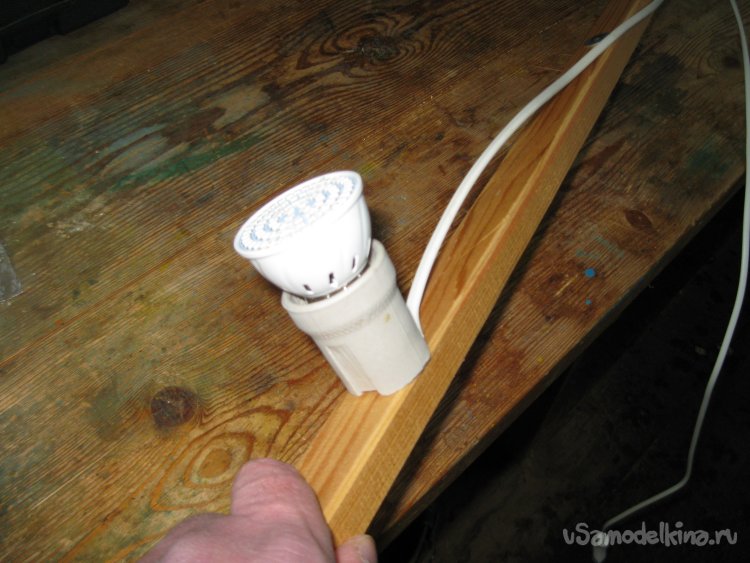

Осталось только ввернуть в патроны лампочки и проверить работу светильника.

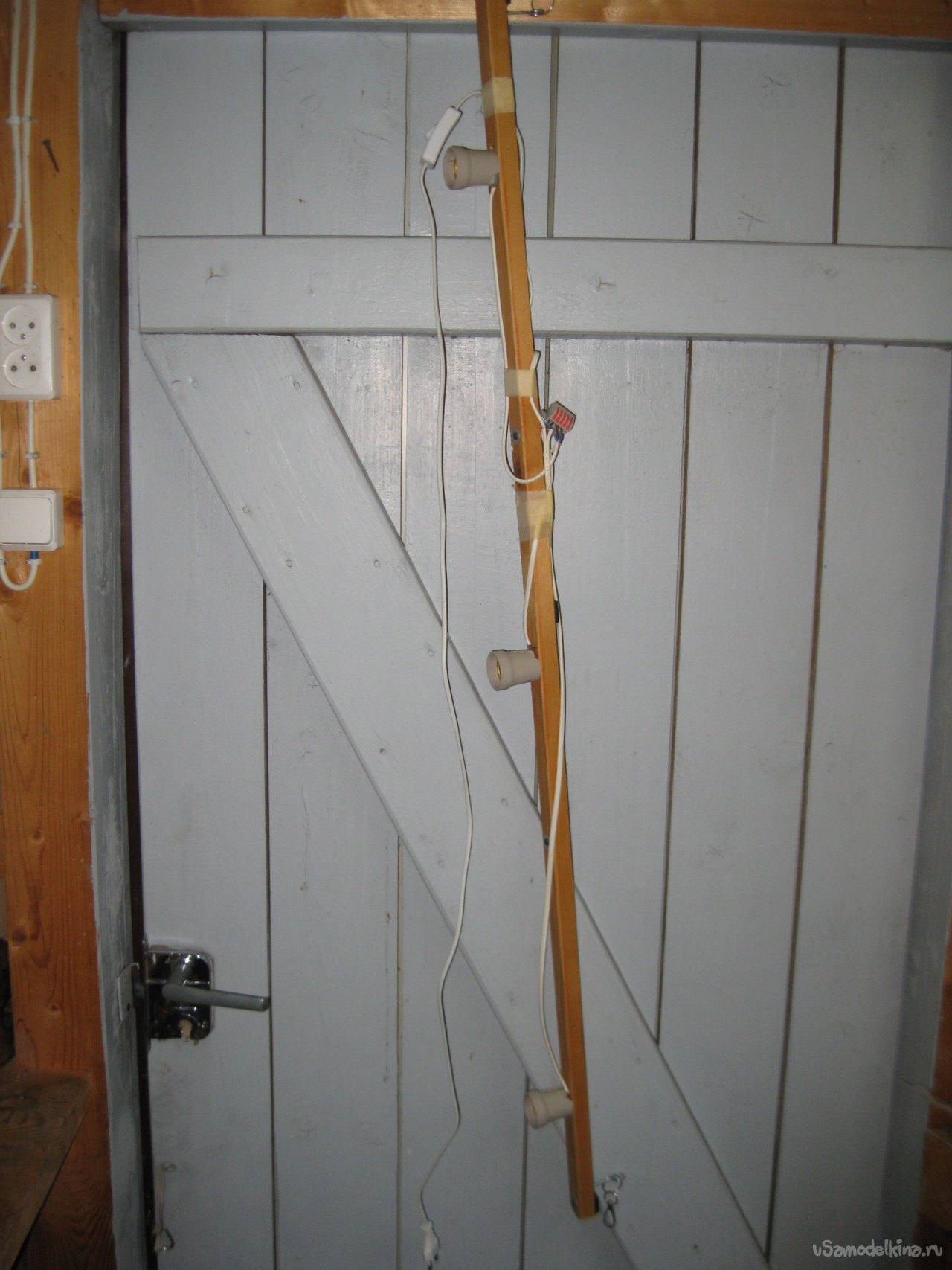

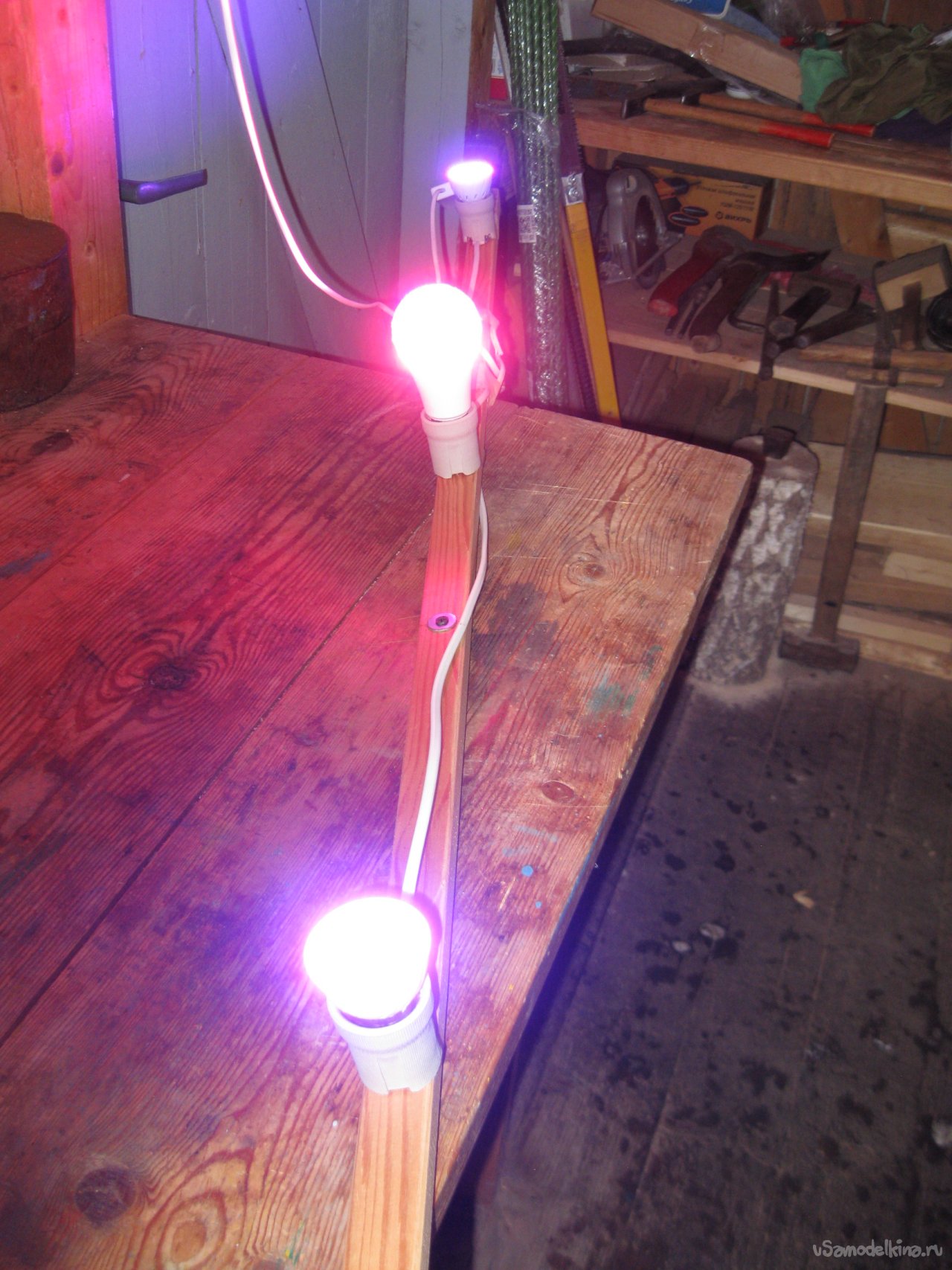

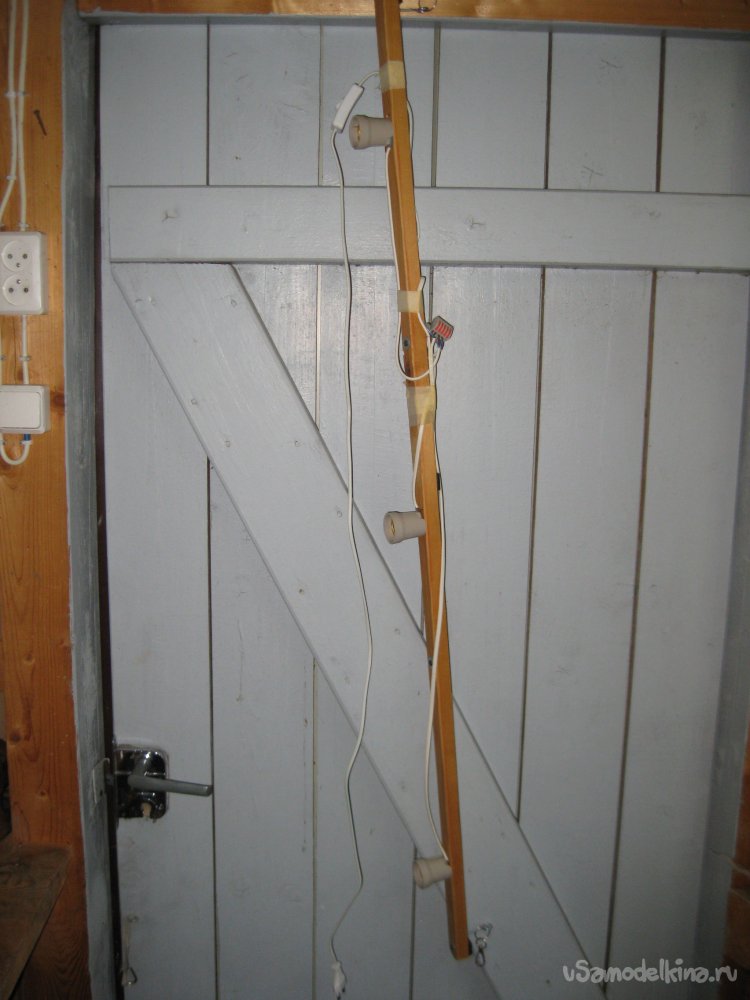

Вот так он выглядит в готовом виде.

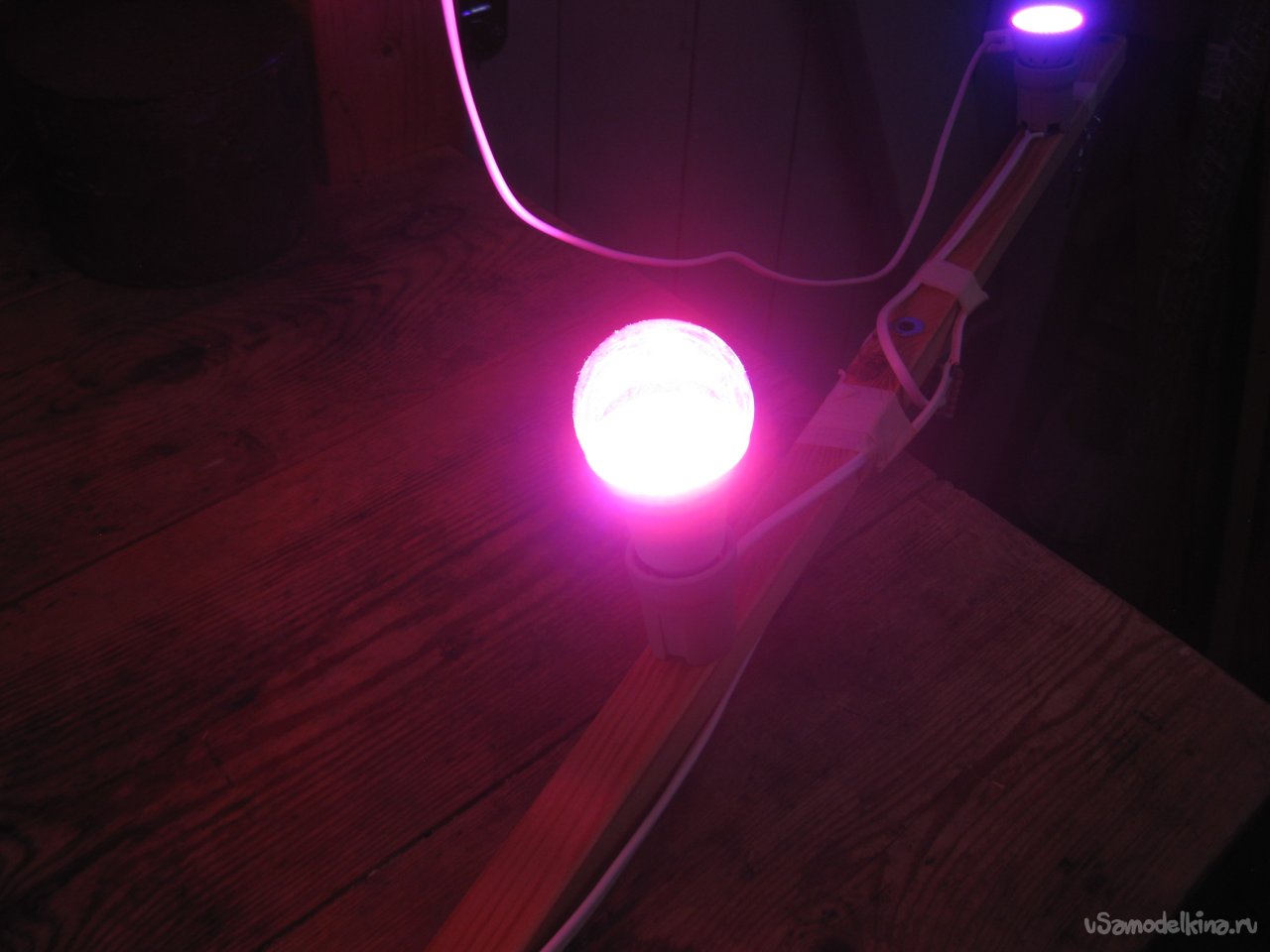

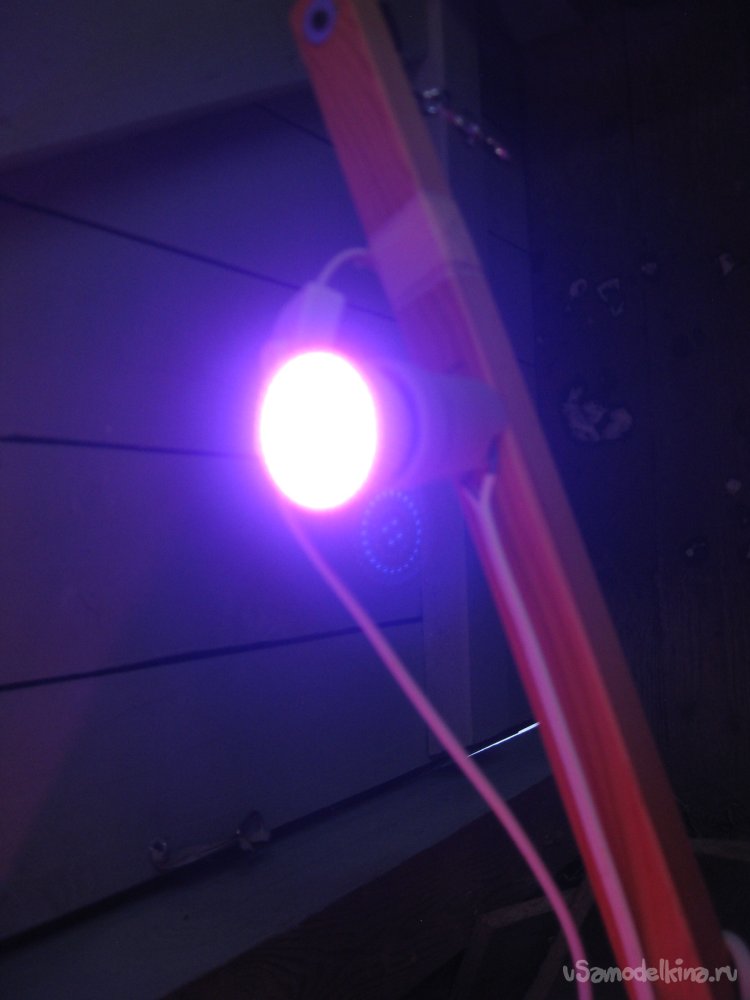

Как оказалось, все работает нормально.

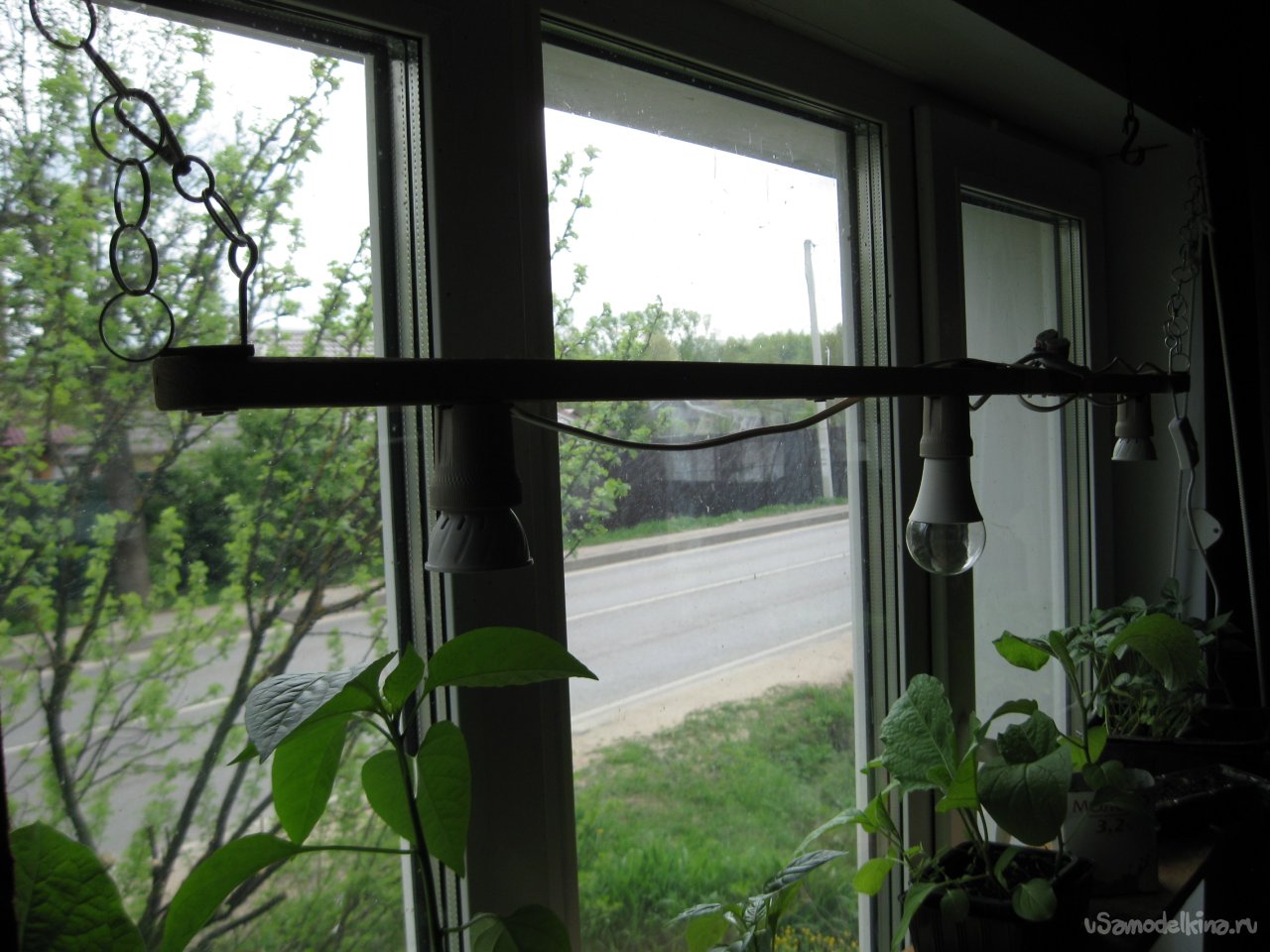

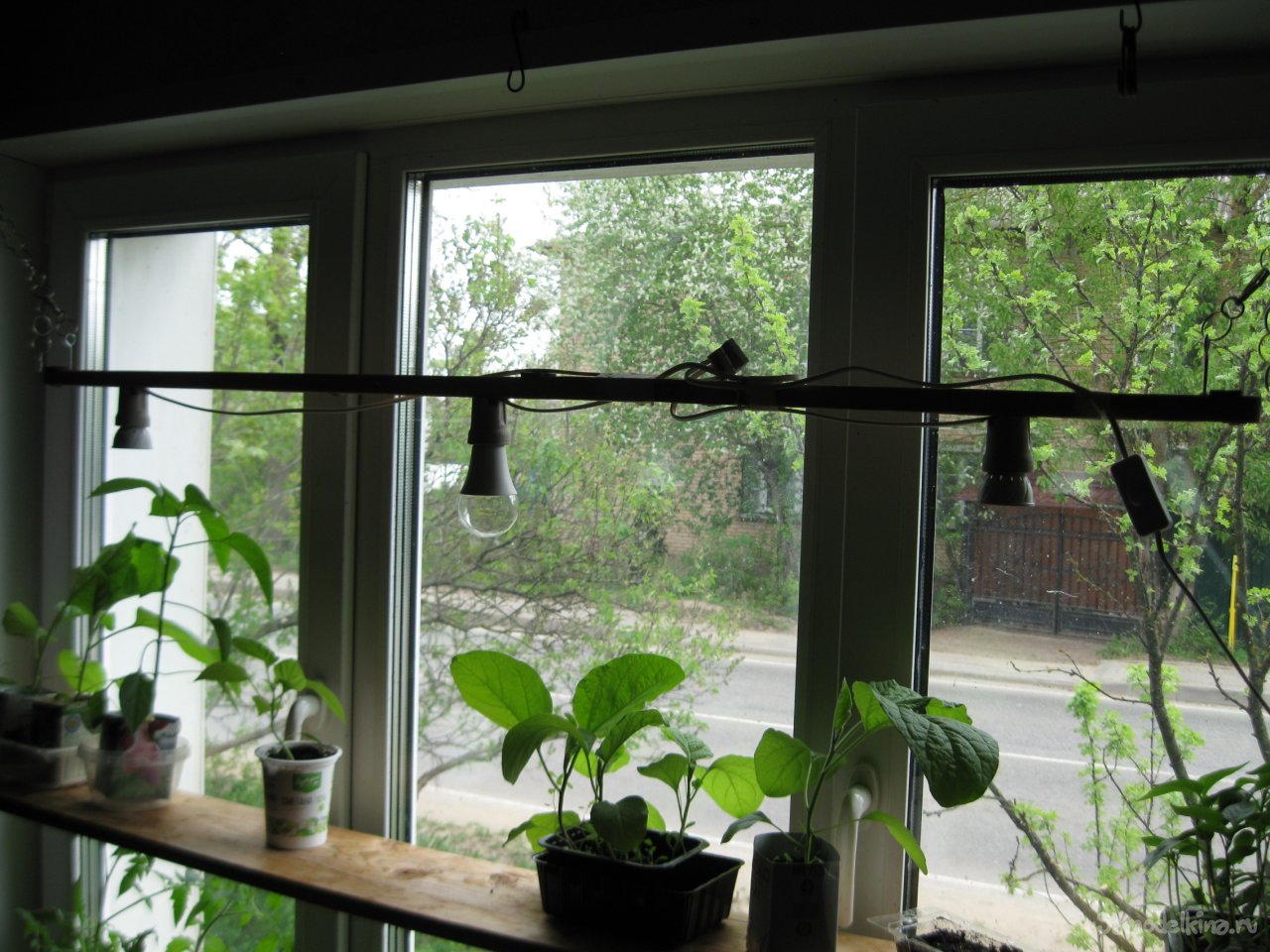

Ну, а затем, я перенес этот фитосветильник домой и повесил его на окно, над полкой с рассадой.

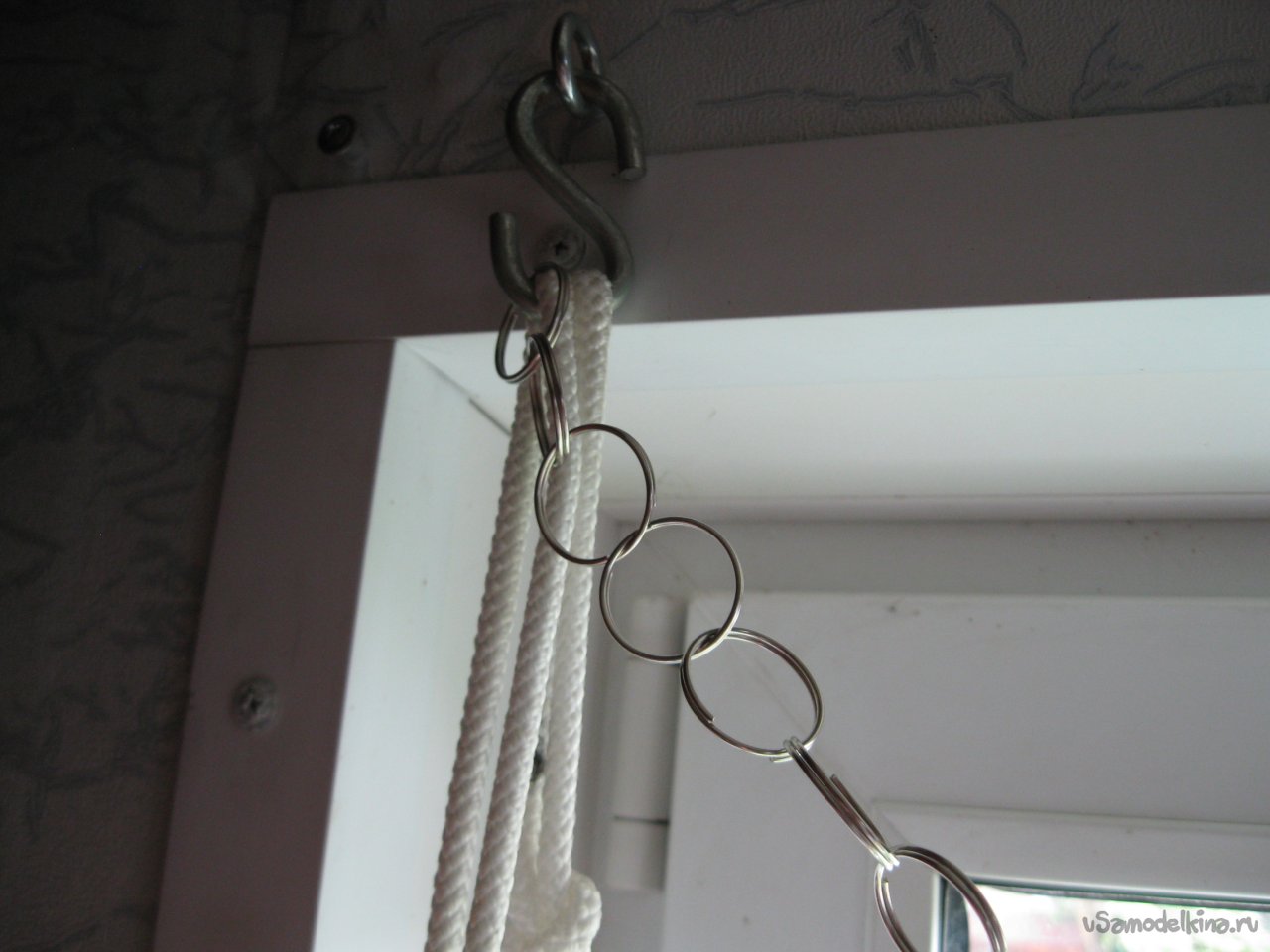

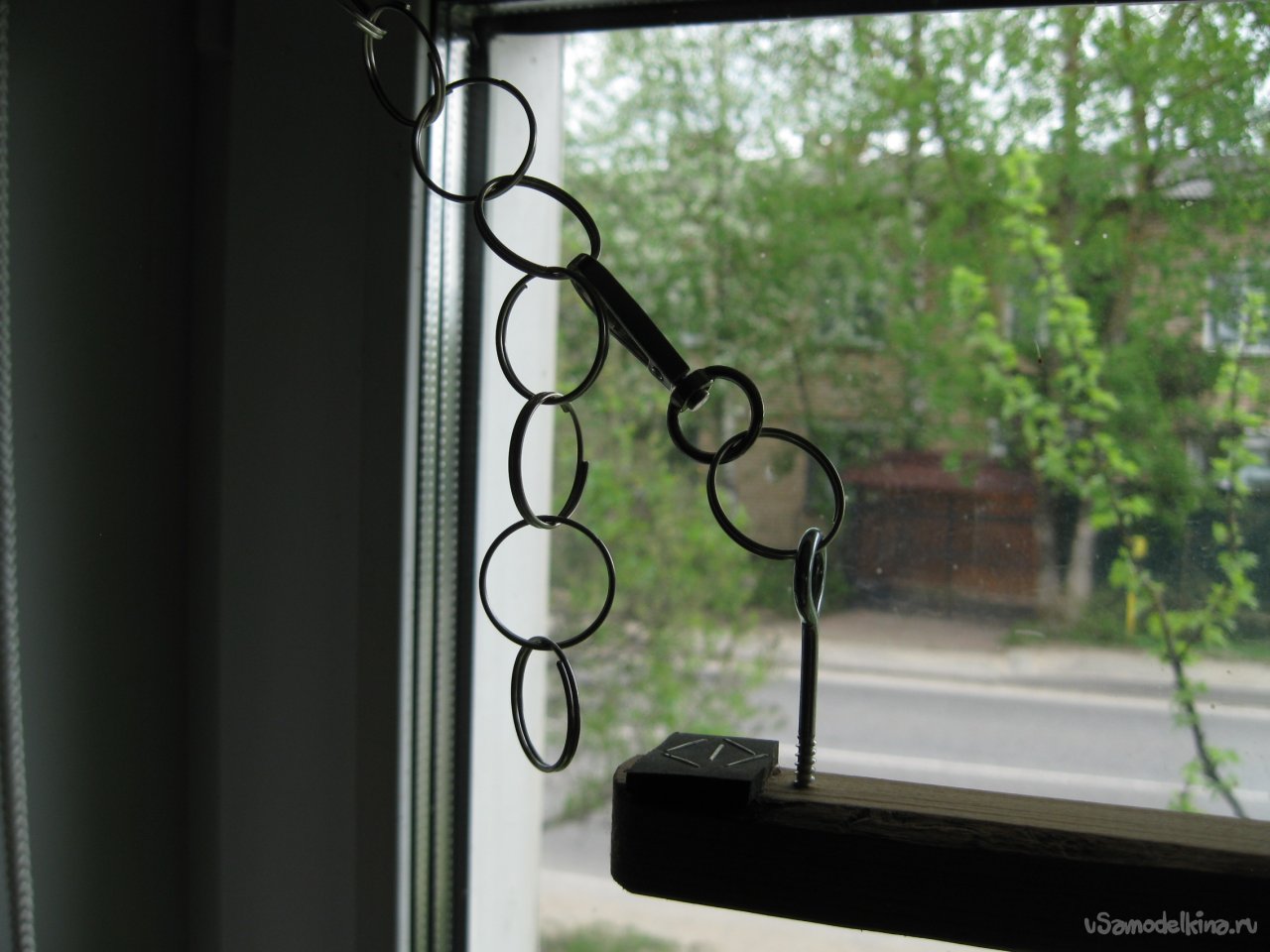

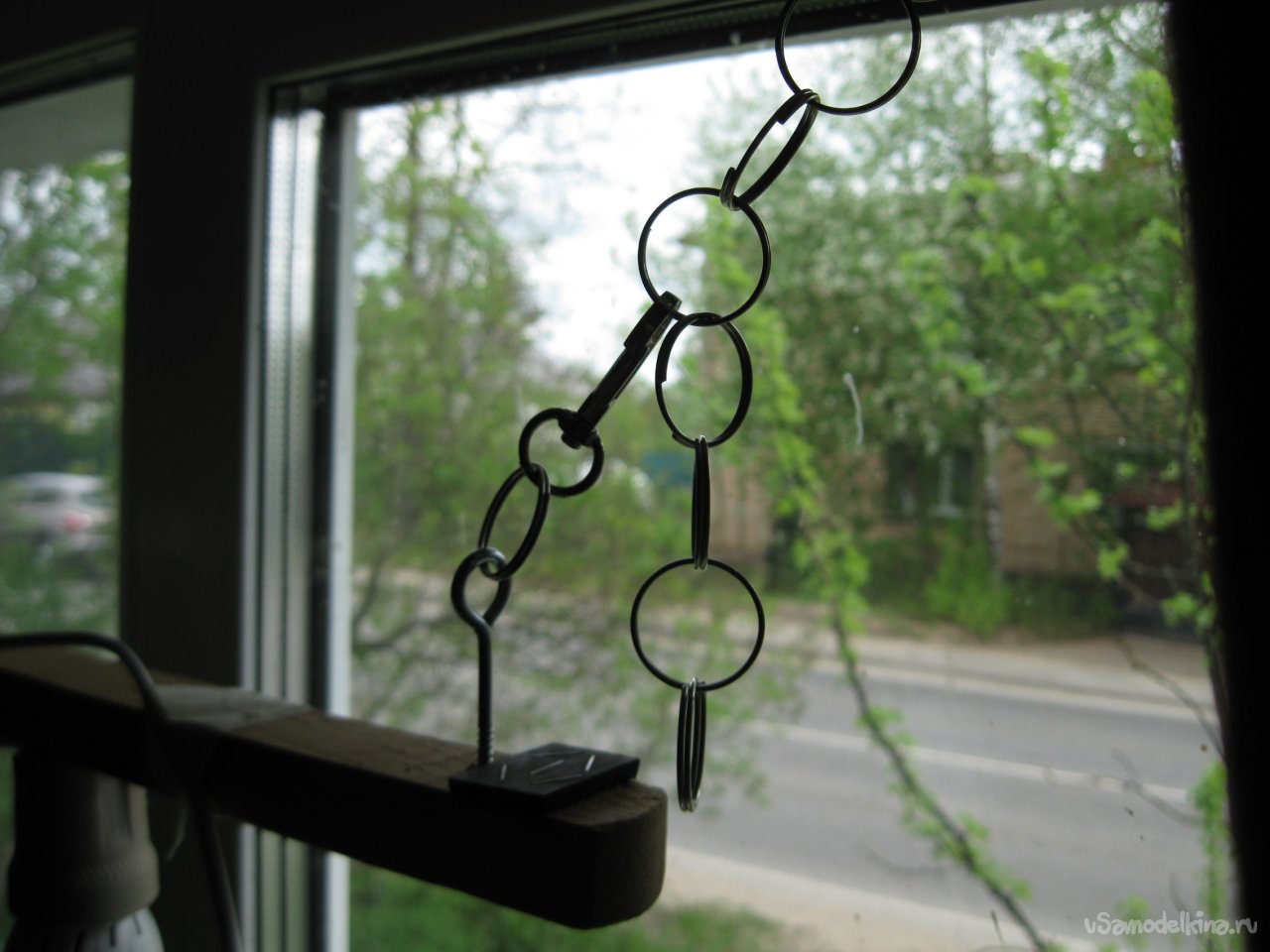

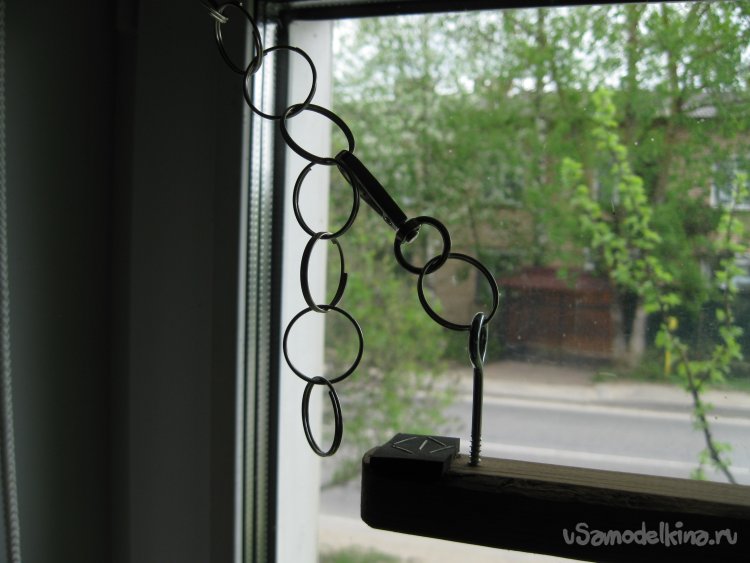

Как я уже упоминал, высота данного светильника регулируется так же, как и у предыдущего из светодиодной ленты. То есть за счет цепочек из пружинных колец.
Таким образом, подъем или опускание светильника производится дискретно, примерно на 2-2,5 см, за один раз, за счет перестановки карабинов по пружинным кольцам.
В результате, по мере роста рассады, светильник можно было периодически поднимать повыше.

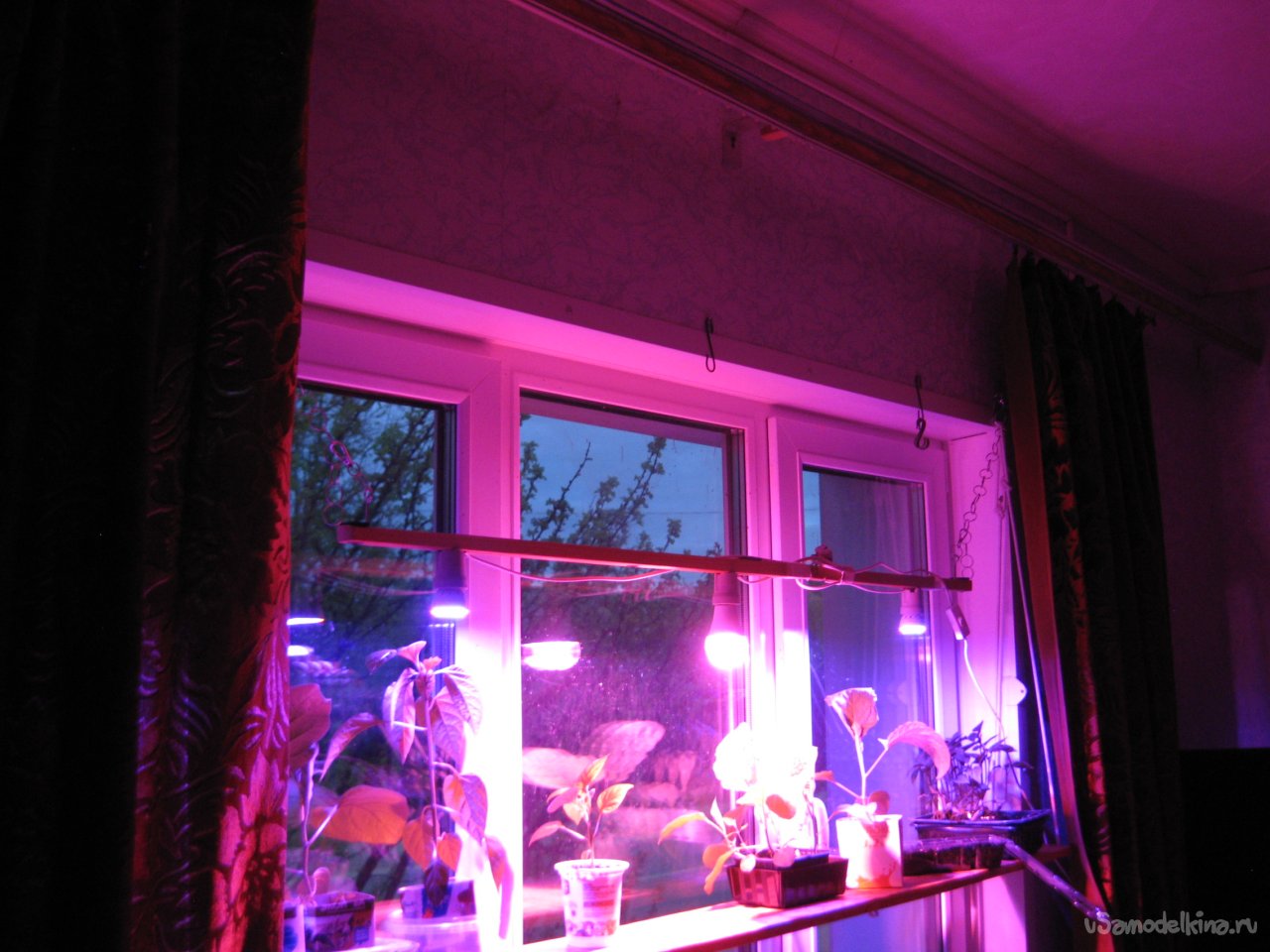

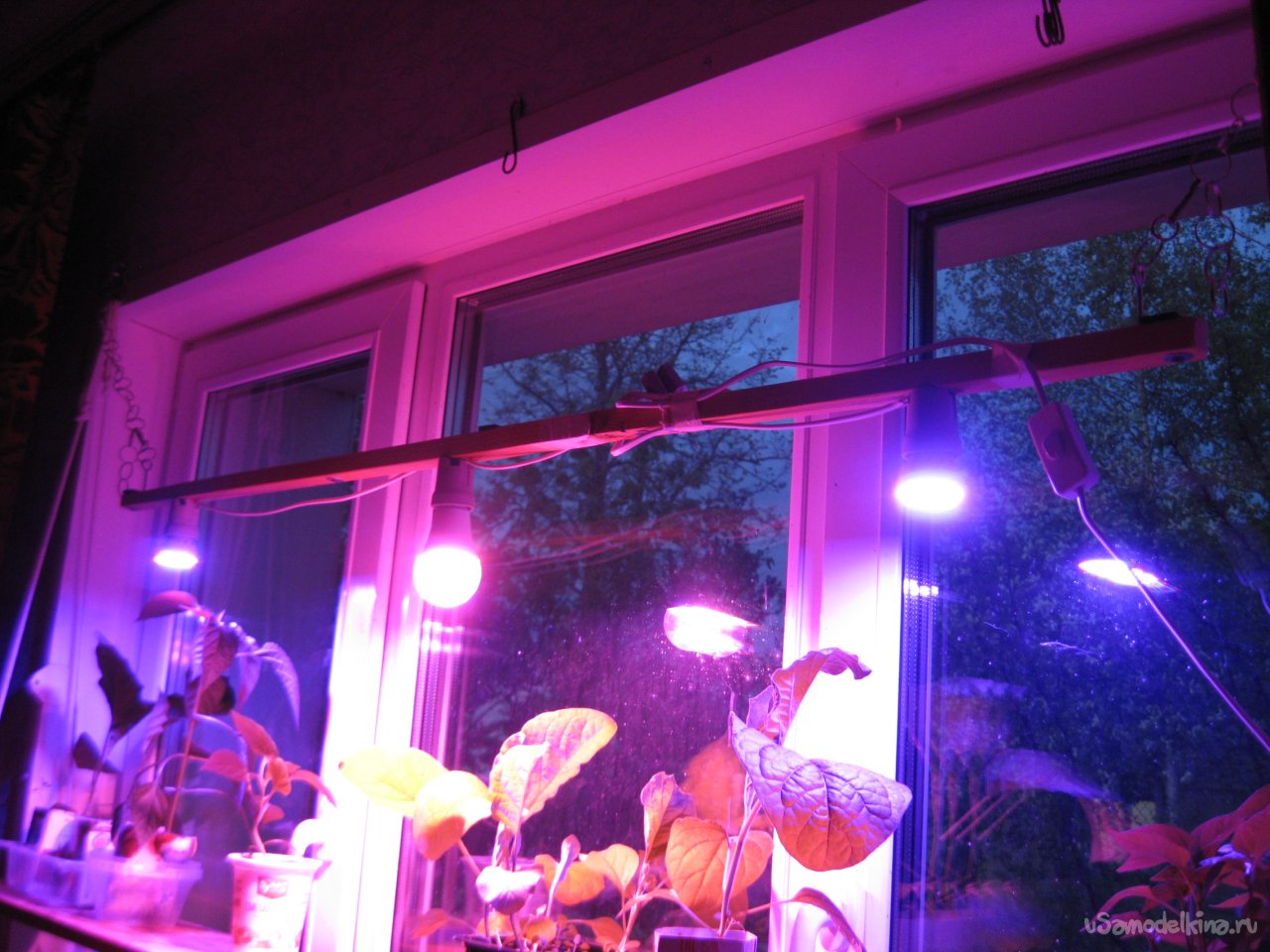

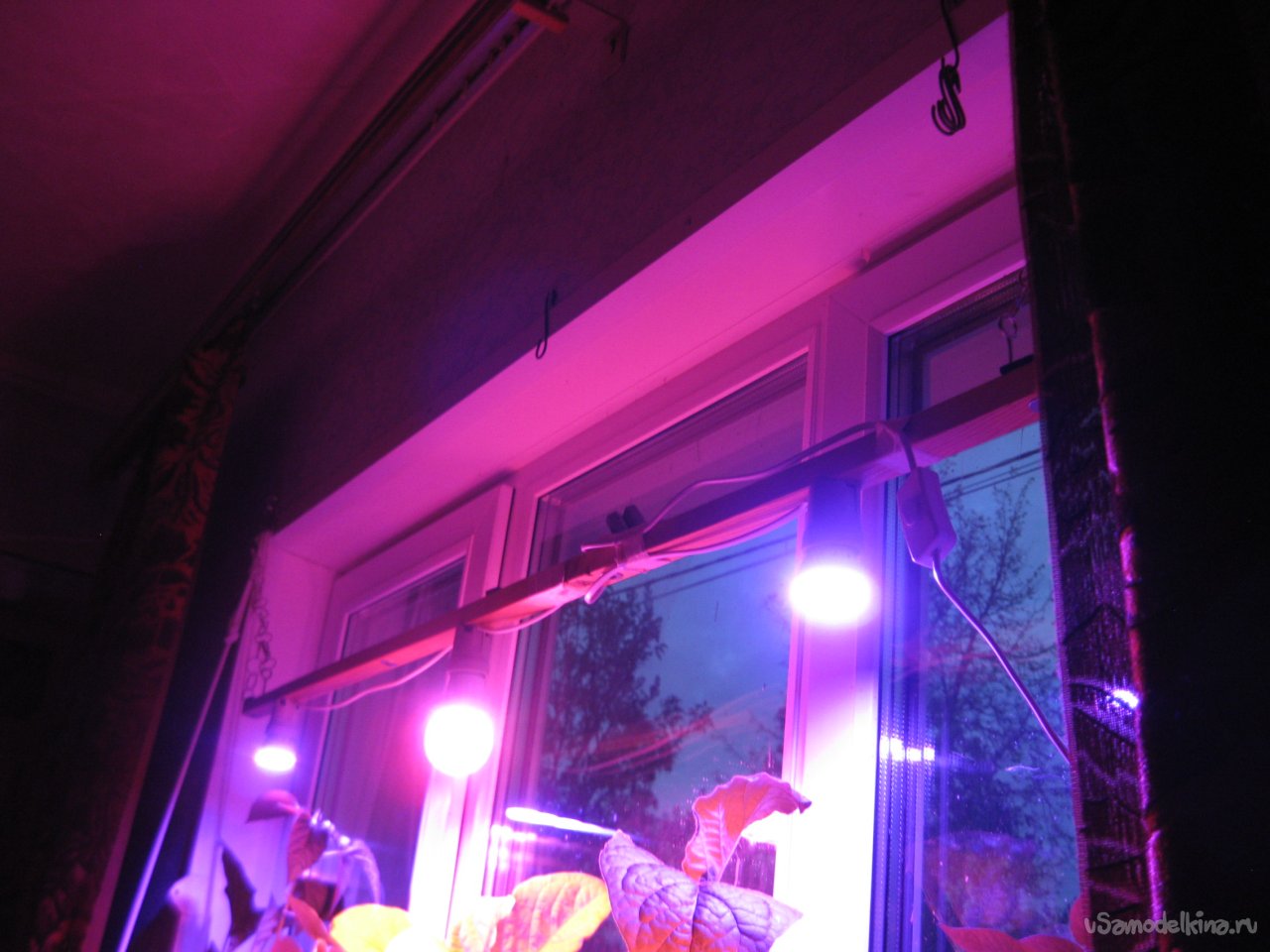

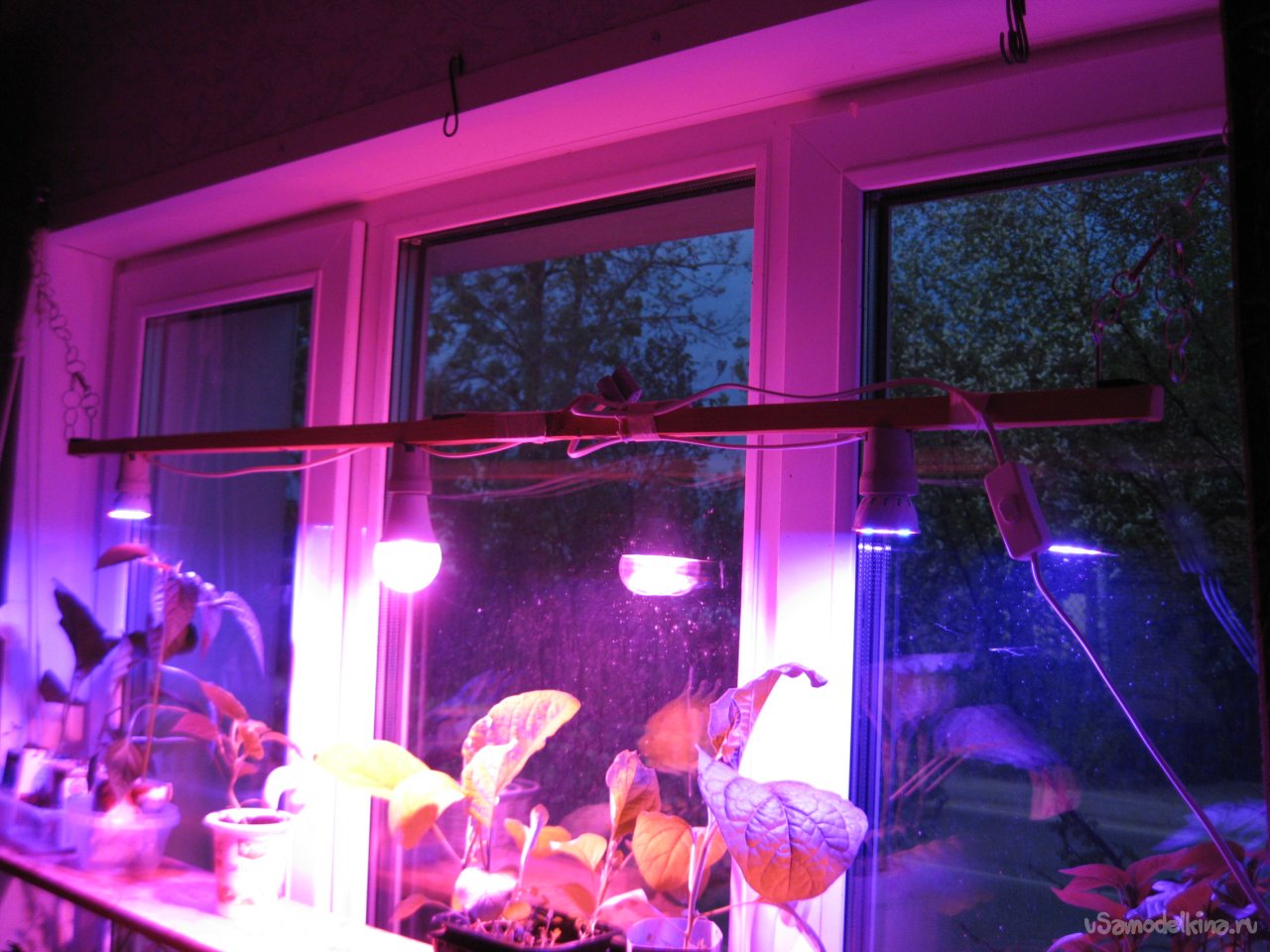

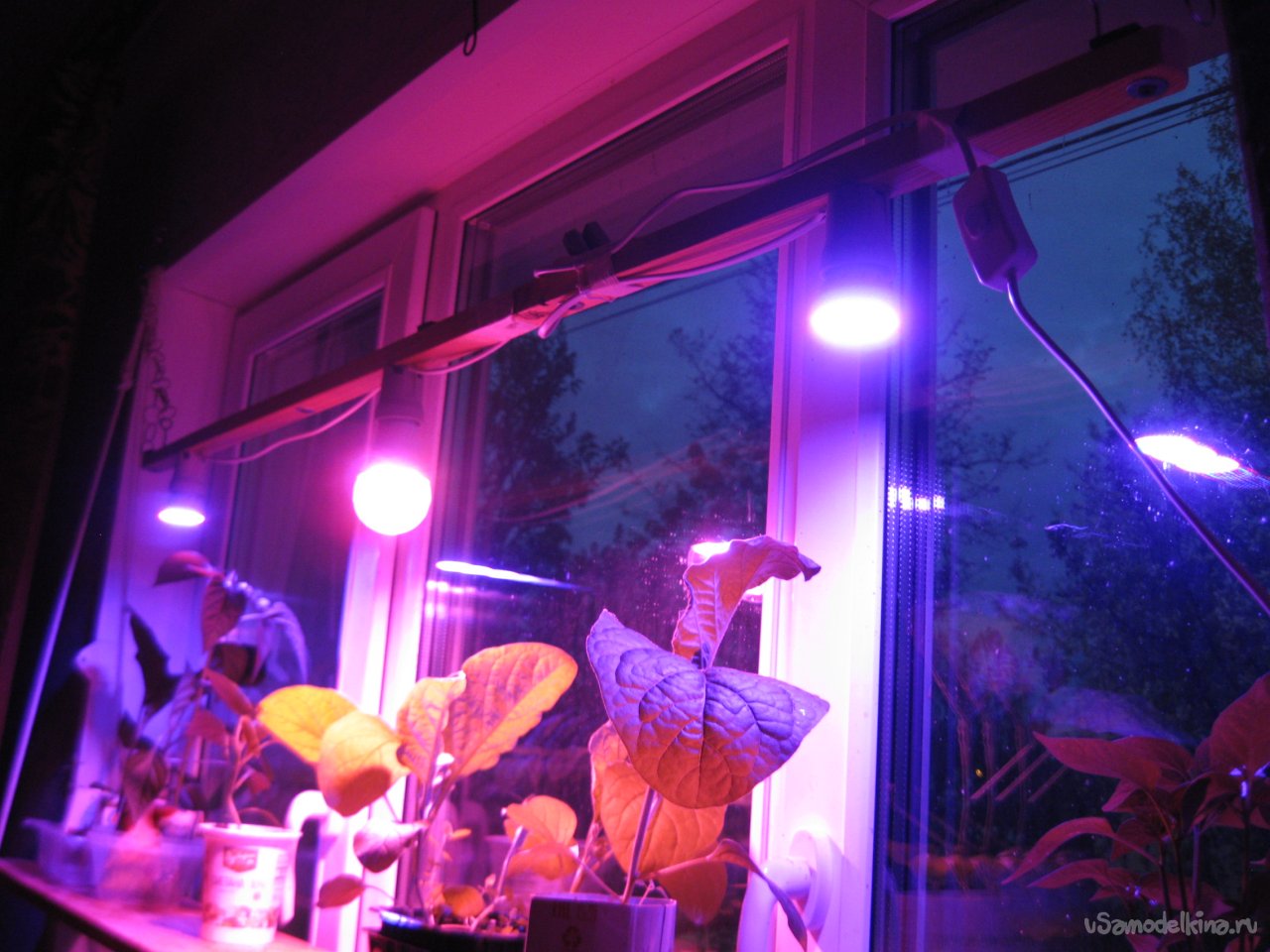

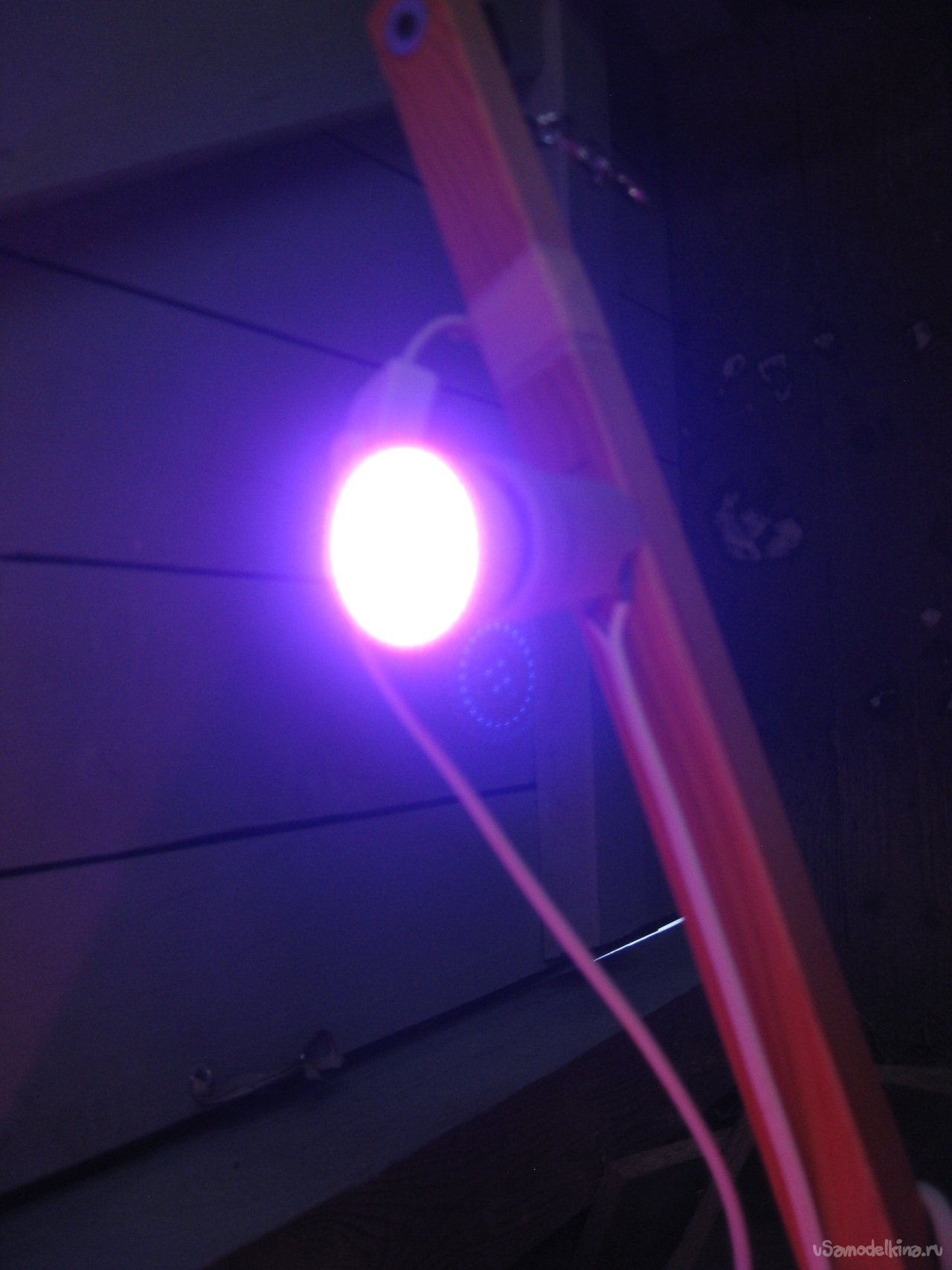

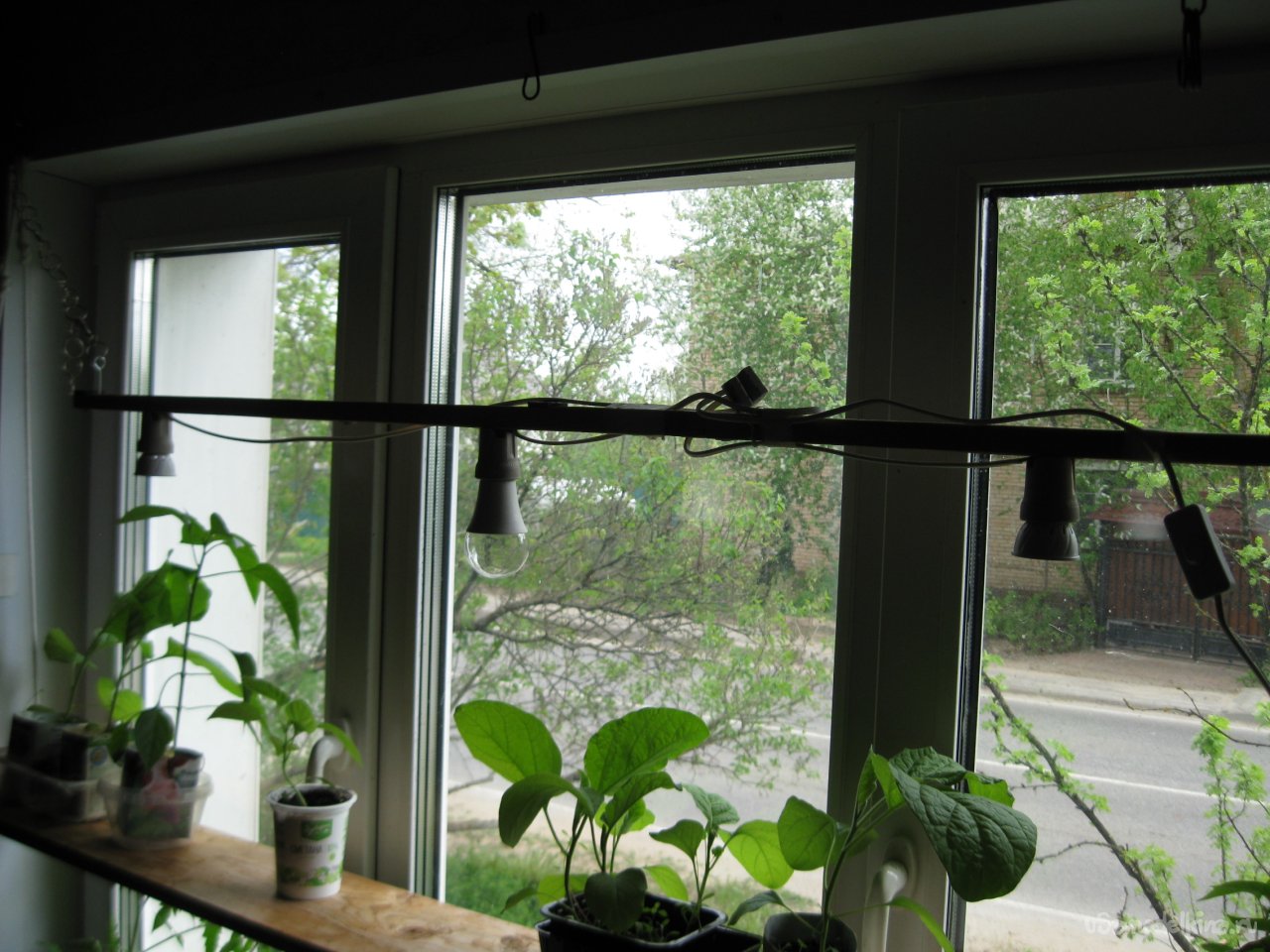

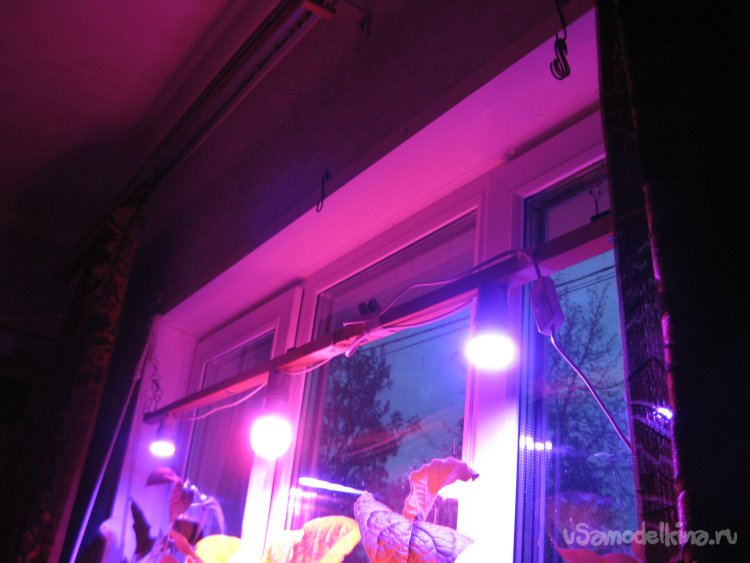

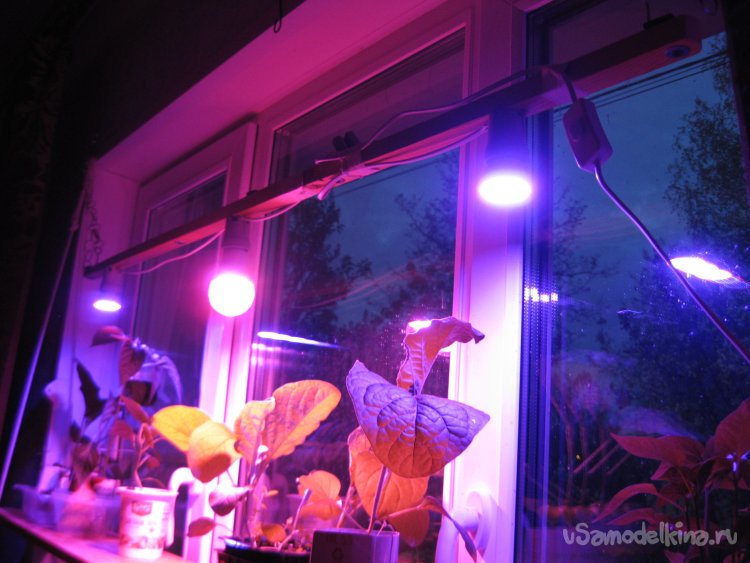

А вот данный фитосветильник в работе.
Нужно отметить, что на момент написания данной статьи, а также когда я делал приведенные выше фото, этот фитосветильник уже успел проработать у нас около месяца. За это время рассада уже по большей части выросла, и мы начали потихоньку высаживать ее в теплицы.
Все это время светильник работал нормально и полностью себя оправдал. Более того, мне такой светильник с фитолампами под патроны, весьма понравился. Считаю, что у него есть несколько существенных достоинств:
Во-первых, его очень легко сделать. В принципе, любой садовод или дачник, имеющий элементарные навыки работы с электрикой, может сделать себе такой фитосветильник.
Кроме того, такой фитосветильник можно изготовить целиком под свои нужды, то есть, например, длину светильника сделать под ширину подоконника или полки, где стоит рассада, а также выбрать нужное количество фитоламп, их мощность, количество светодиодов, спектр, и т.п.
Помимо этого, такой светильник очень надежен в работе (там, в принципе, и ломаться-то нечему). Ну, а если, допустим, перегорит фитолампа, то ее всегда можно быстро заменить. Главное иметь небольшой запас фитоламп.
Так что думаю к следующей весне, я сделаю уже более основательный подобный светильник. Количество фитоламп в нем увеличу до четырех или даже пяти штук, сам светильник сделаю подлиннее – на всю ширину подоконника, а корпус его сделаю в виде длинного и узкого короба из пластика или дерева, и уберу в него все провода и клеммные колодки. Ну, в общем, там будет видно.
А я на этом заканчиваю и желаю всем самоделкиным здоровья и удачных самоделок!
