Всем привет. Я считаю, что данное устройство для многих будет полезным, вот у меня возникла необходимость в регулировке болгарки в большом диапазоне и поэтому пришло решение изготовить такой девайс, диапазон регулировки устройства от нуля и до максимума с достаточно плавным переходом регулирования.
В изготовлении регулятора мощности использовались следующие материалы и инструменты:
- паяльник и принадлежности необходимые для пайки;
- отвёртка;
- дрель;
- запчасти от старых розеток;
- часть корпуса от зарядного устройства для мобильного телефона(с вилкой);
- корпус от блока питания;
- нож канцелярский;
- скотч двухсторонний.
Электронные компоненты:
- симистор BTA 12-600;
- динистор DB3;
- конденсатор 220 мкф рабочее напряжение которого 275 В;
- резистор 510 Ом;
- переменный резистор 220 кОм с линейной характеристикой;
- предохранители 2 шт;
- провода;
- радиатор для охлаждения электрокомпонентов.

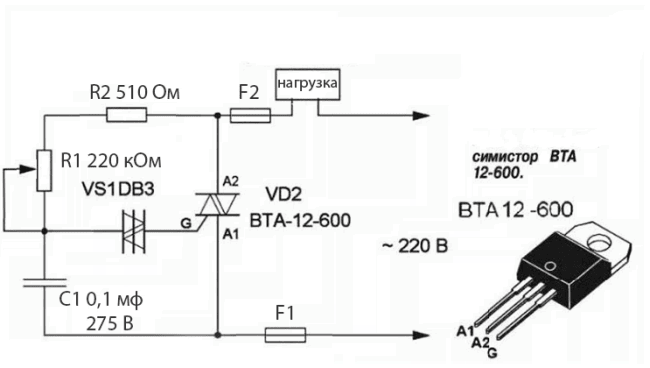

Изготовление устройства производилось по следующей схеме
Мною был найден конденсатор 220 мкф с рабочим напряжением 275 В, можно использовать компонент с более высоким рабочим напряжением, например 400 В, даже будет лучше, так как напряжение в сети постоянно скачет и это обезопасит от преждевременного выхода из строя.

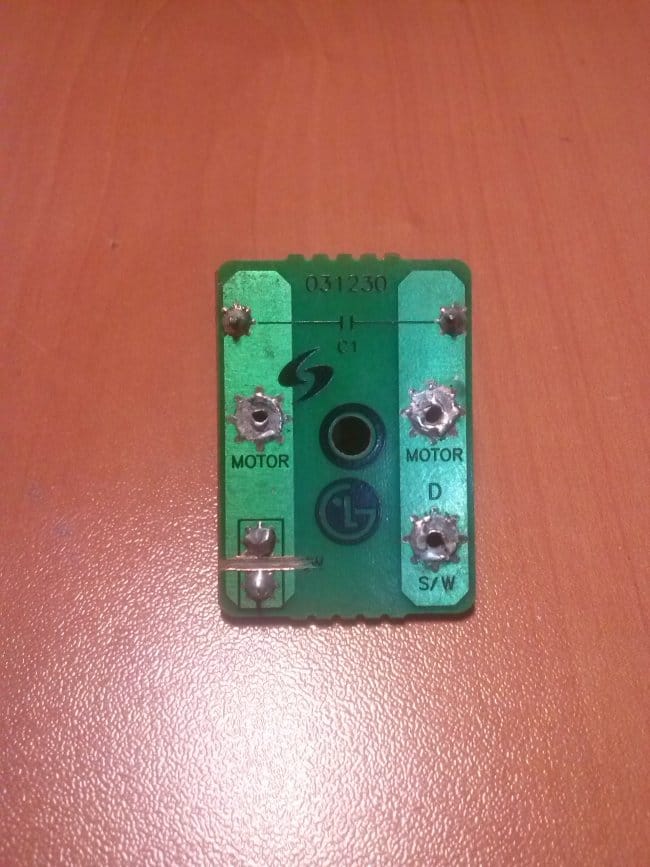

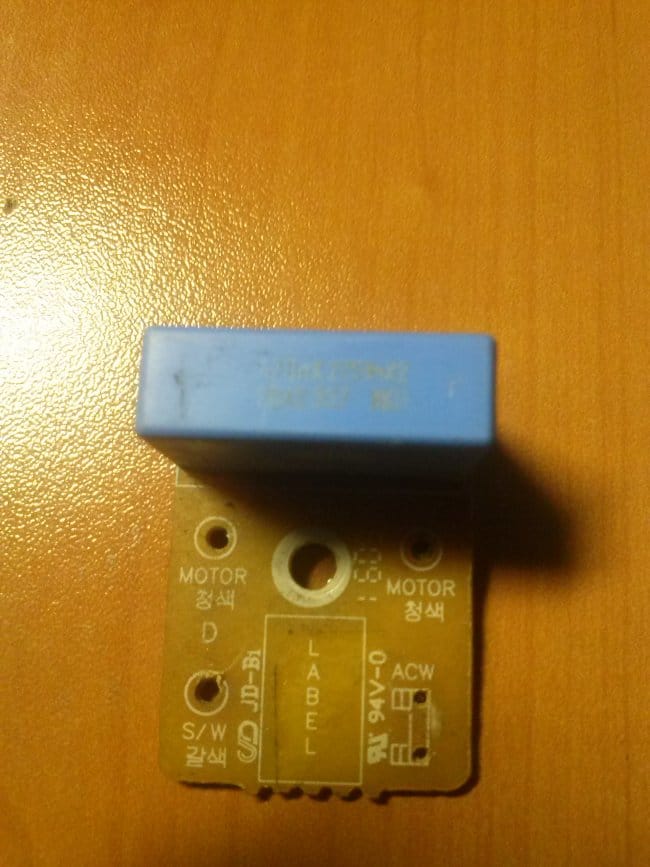

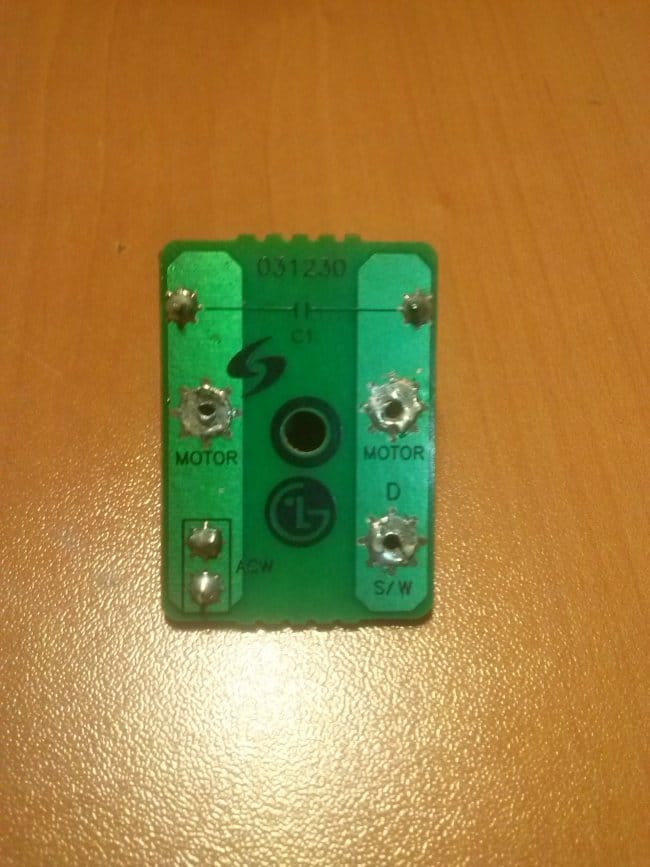

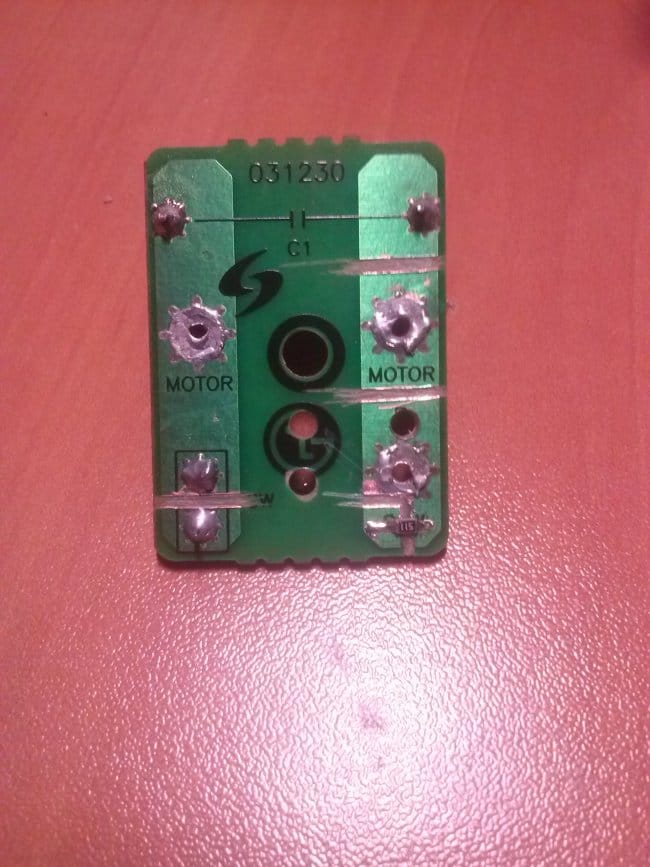

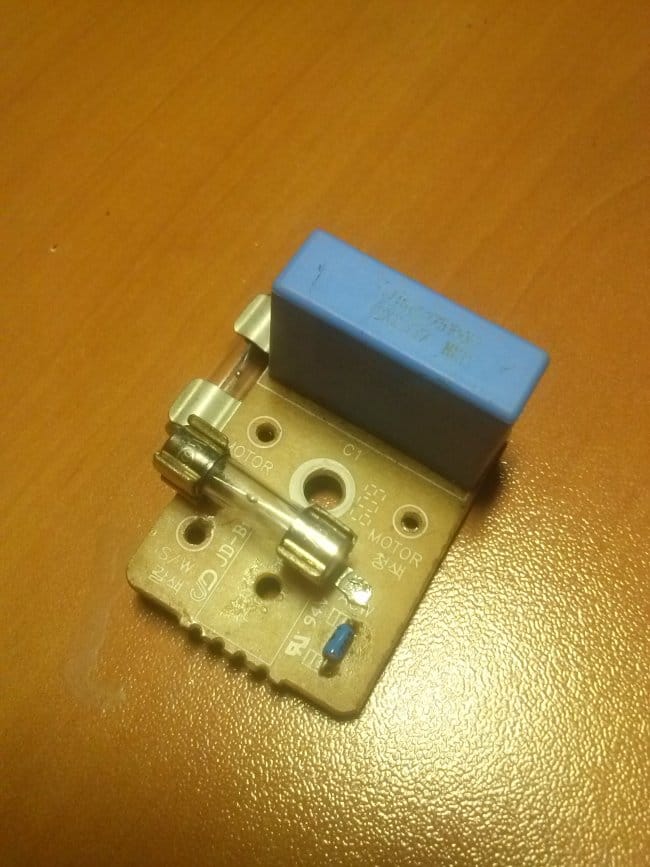

Этот конденсатор находился на плате и я решил его не выпаивать, а разместить электронные элементы на ней, немного изменив дорожки.

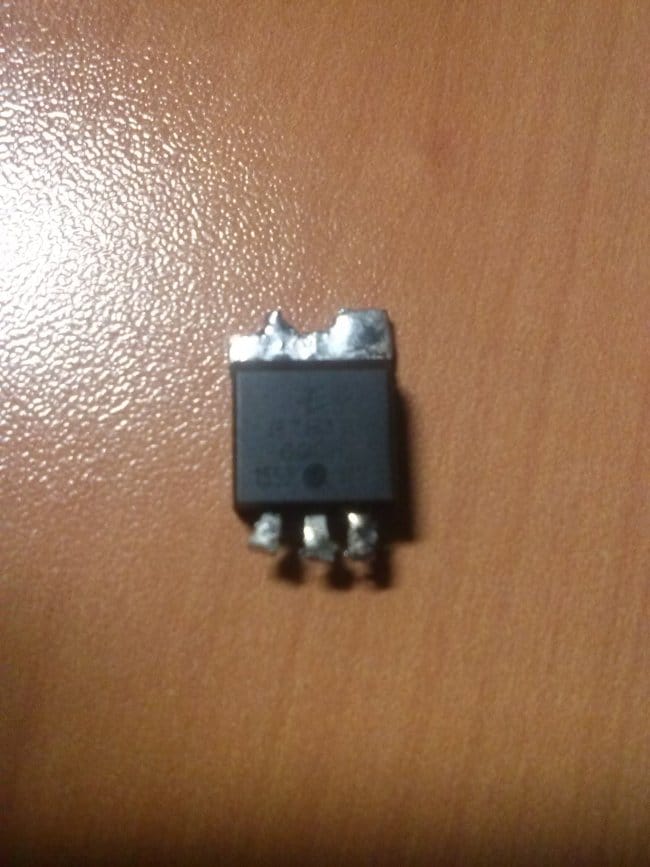

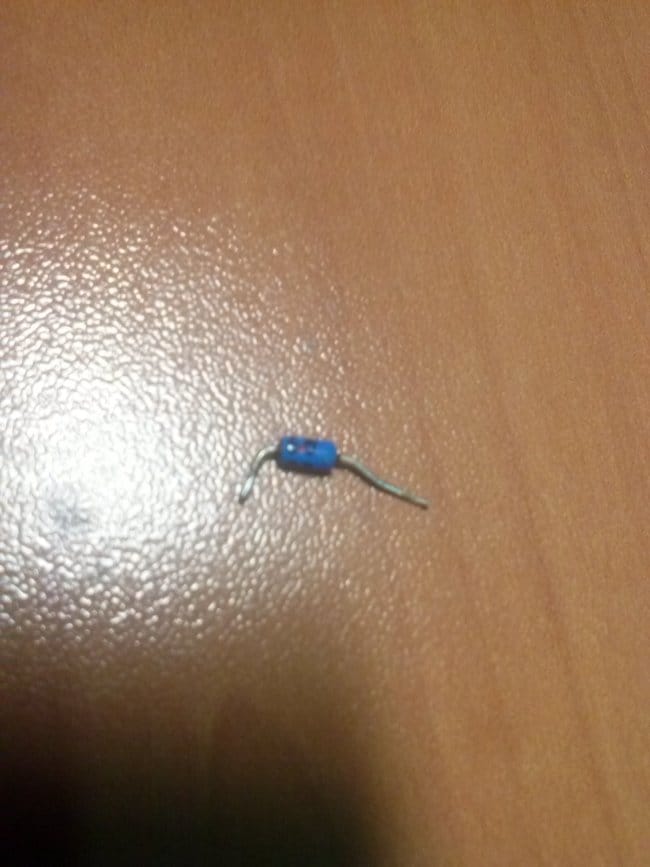

Так компоненты подобранные для этого устройства со старой техники симистор оказался вот в таком состоянии "обрубок".

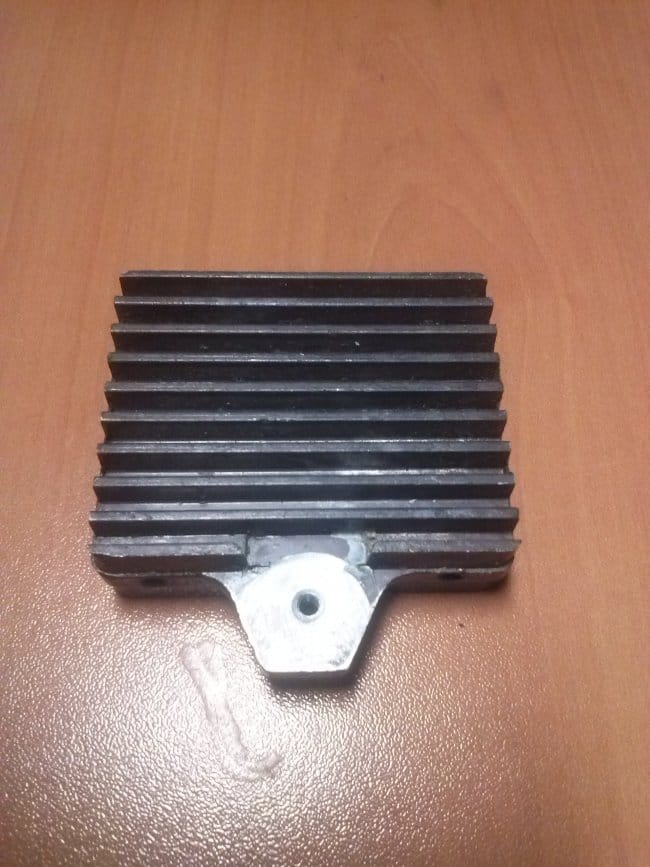

Но данный симистор необходимо закрепить на радиатор...

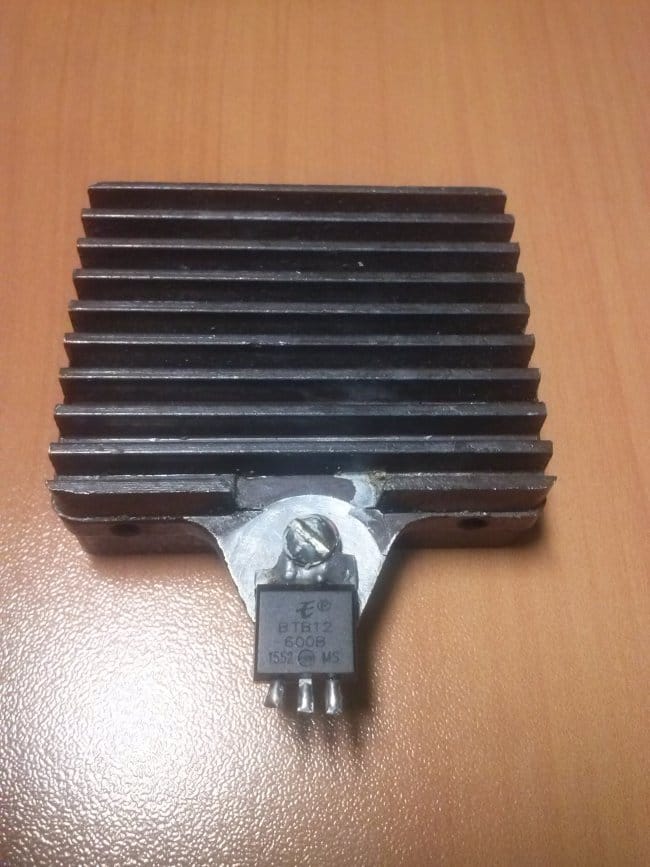

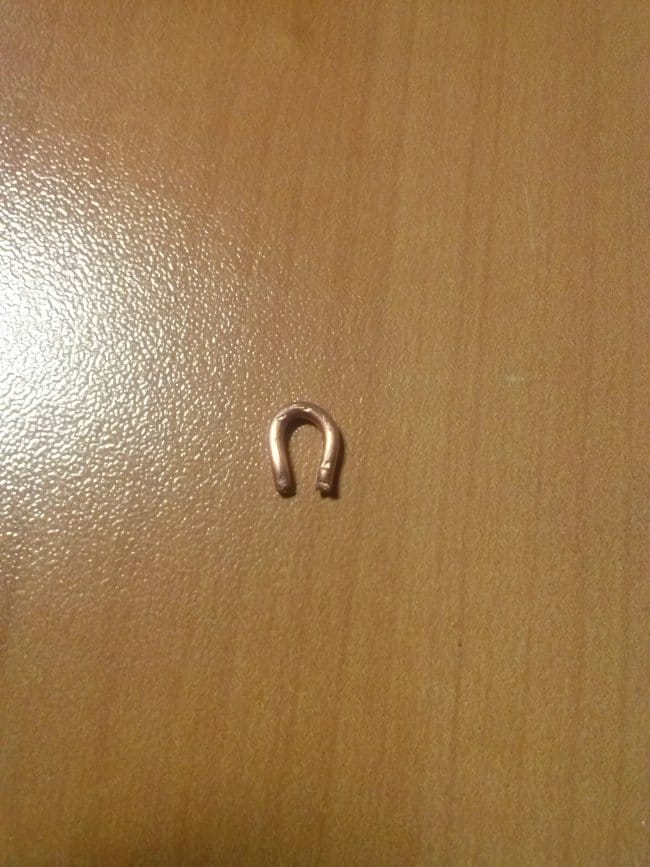

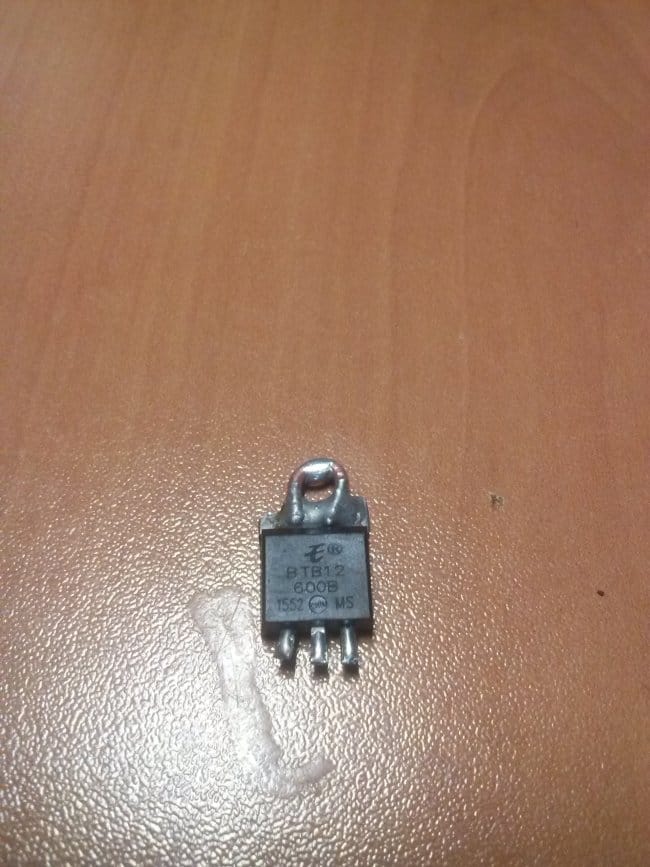

Был взят кусочек медной проволоки и загнут в полуколечко, затем припаян к остатку симистора.

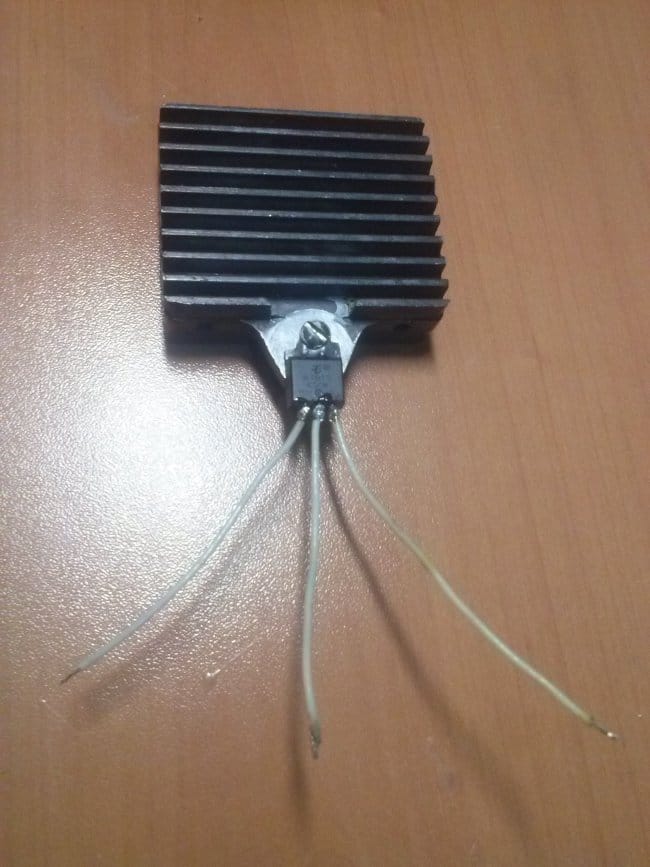

Теперь можно смело прикручивать его к радиатору.

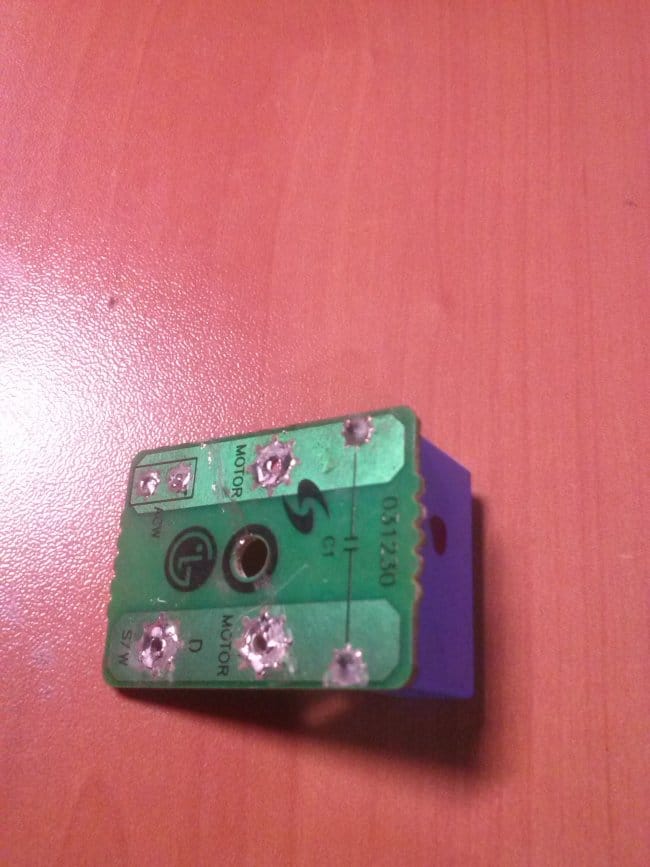

Далее возьмем динистор и припаяем на удачно расположенные отверстия на плате.

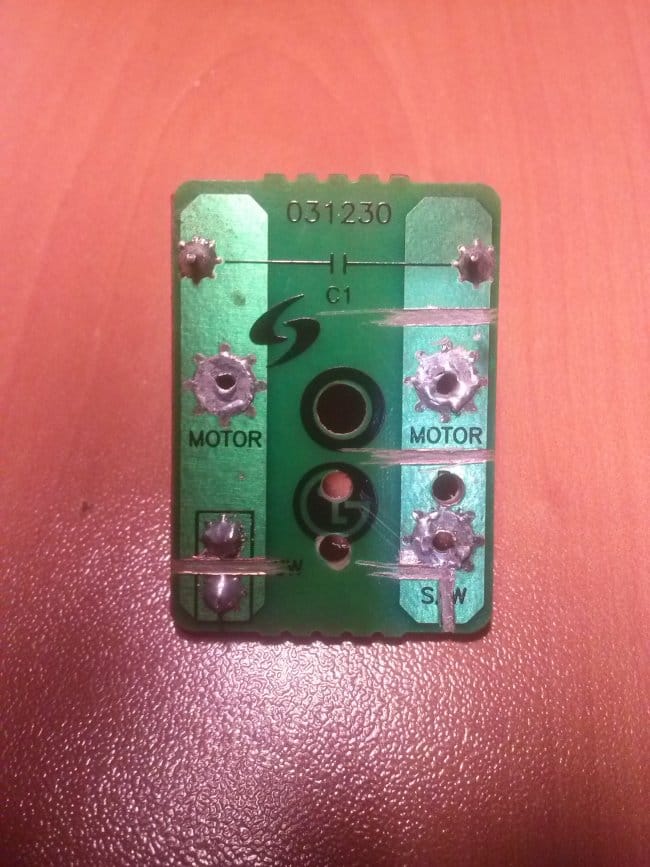

Так как дорожка сплошная, а это противоречит нашей электронной схеме, её необходимо разделить и разомкнуть контакты динистора.
Аккуратно, кропотливым методом, с помощью канцелярского ножа и иголочки разъединим дорожку.
Дальше я тем же методом следуя логике разделил вторую дорожку на плате для расстановки остальных компонентов и с помощью дрели и тонкого сверла были сделаны дополнительные отверстия.

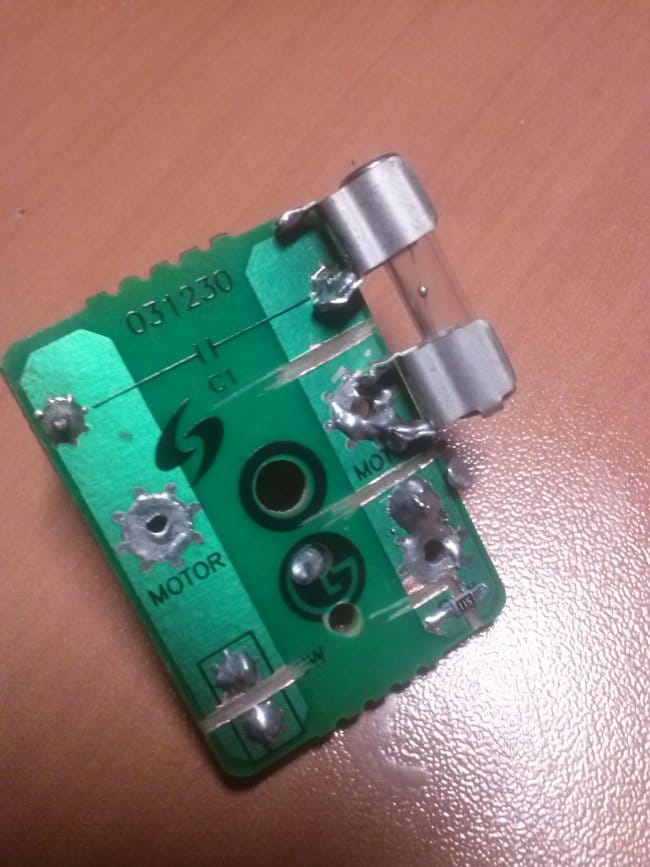

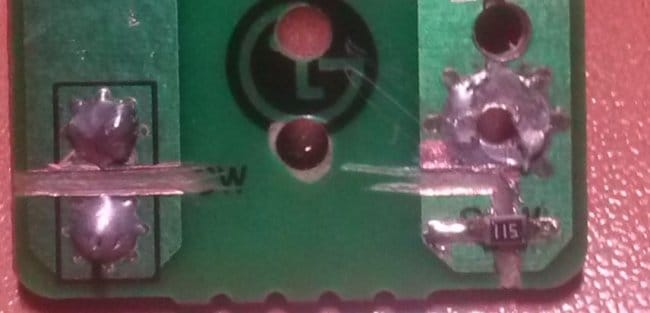

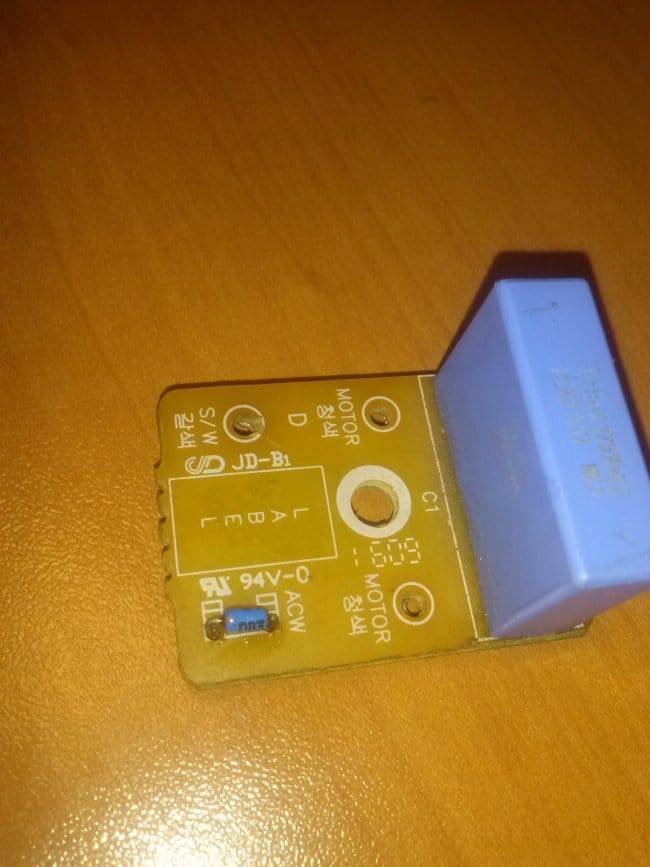

Следующим шагом будет пайка резистора 510 Ом, я использовал SMD-peзистор с маркировкой 511 и впаял его следующим образом.
Припаяем предохранители, их можно исключить из схемы, но каждый решает сам...

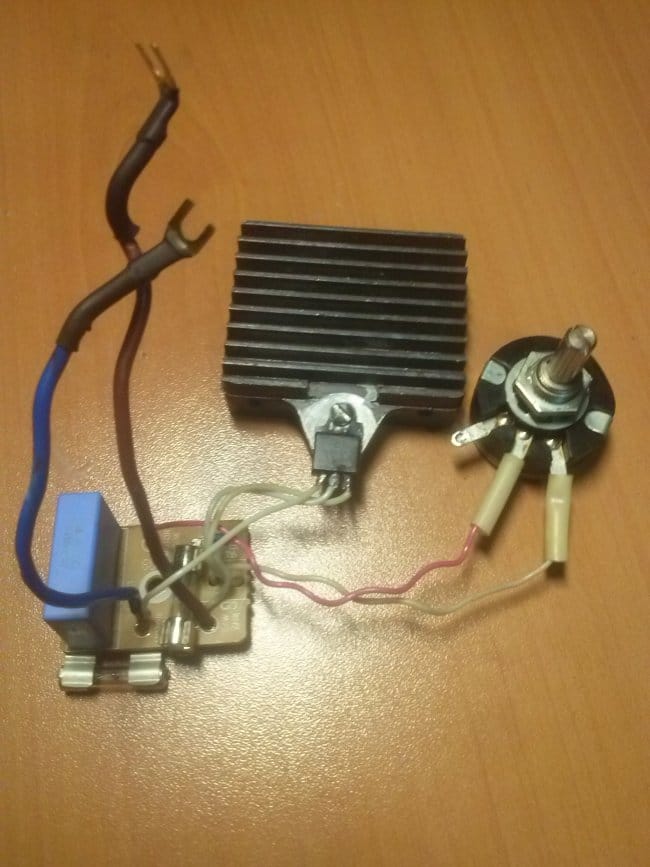

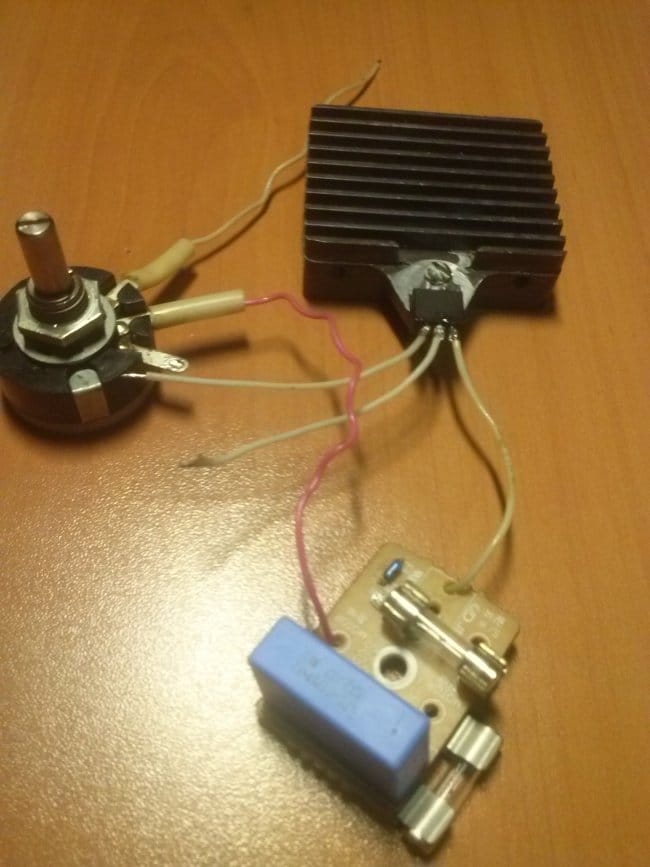

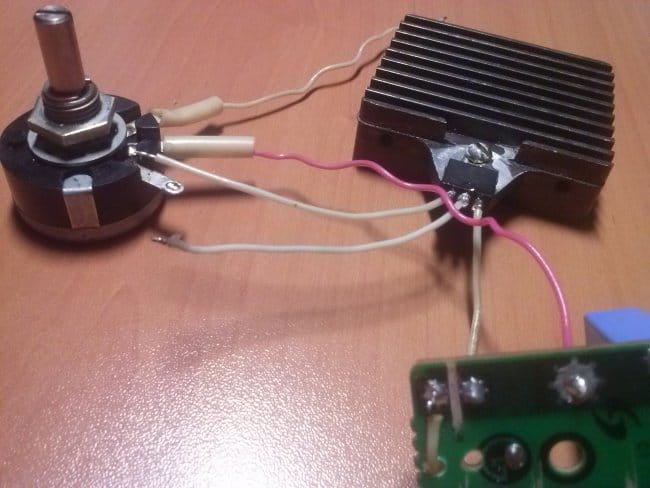

Завершение схемы будет с помощью проводов, припаиваем симистор BTA 12-600 и переменный резистор 220 кОм согласно схемы.

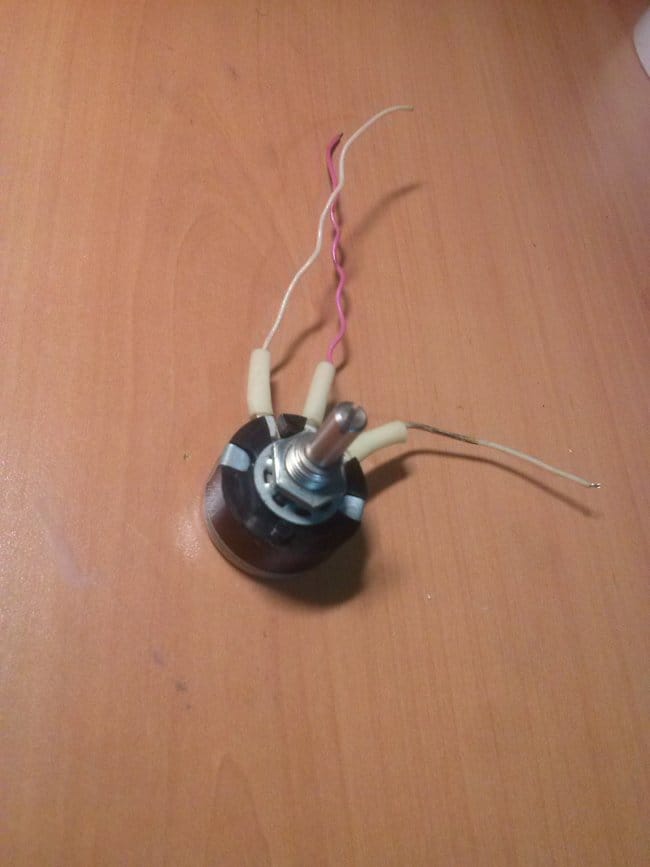

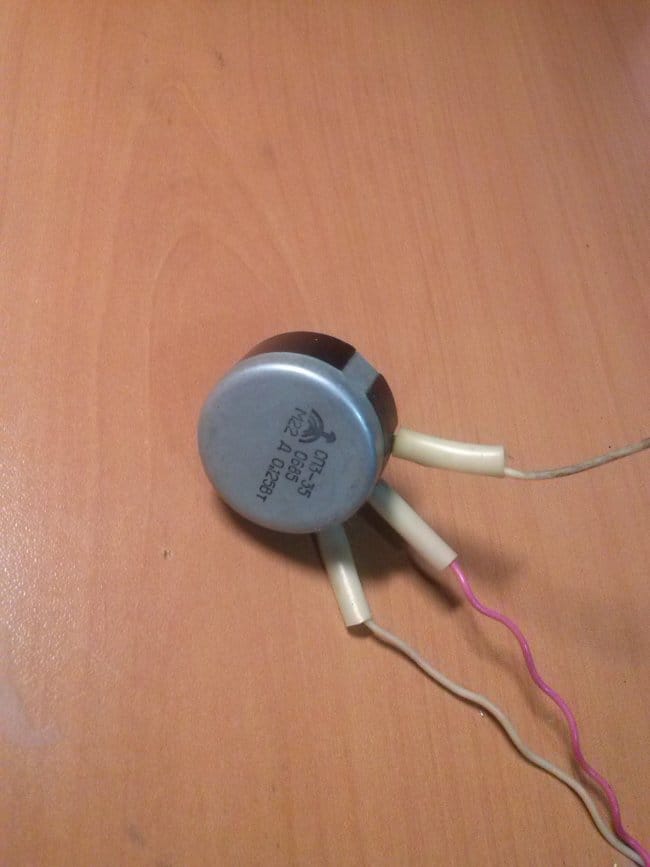

При пайке переменного резистора 220 кОм берём средний вывод и любой из крайних.

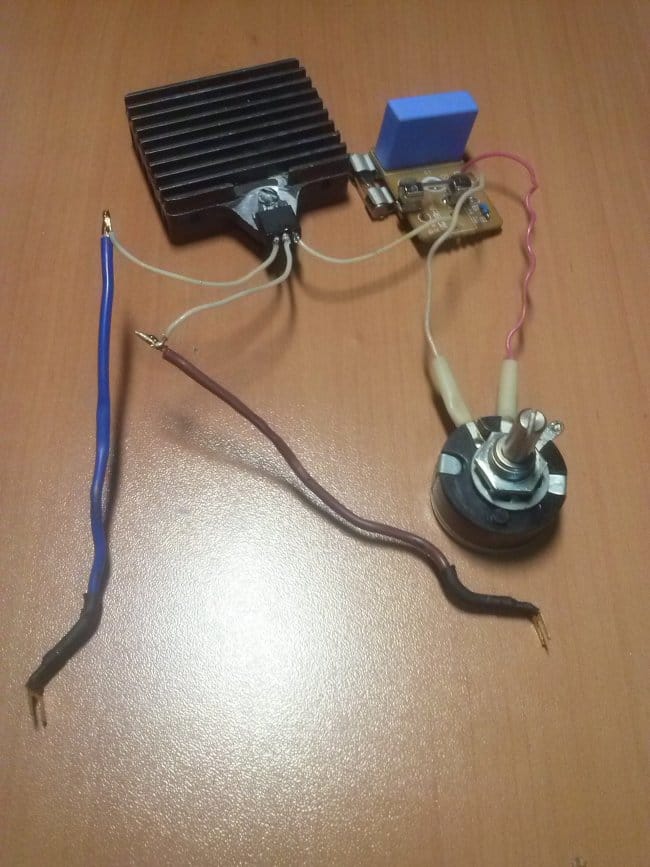

Итак электронная начинка закончена, осталось её куда то разместить, т.е. нужен корпус.

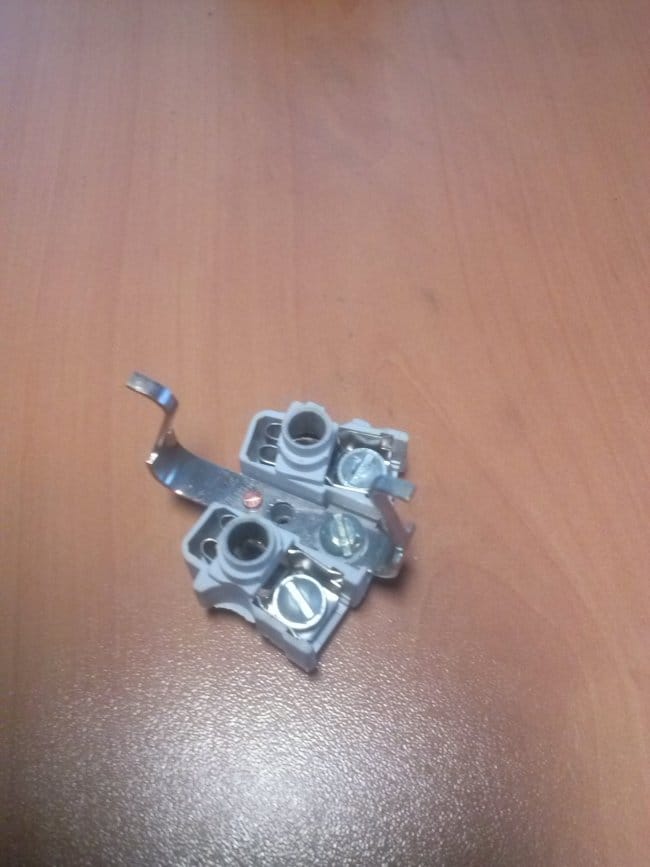

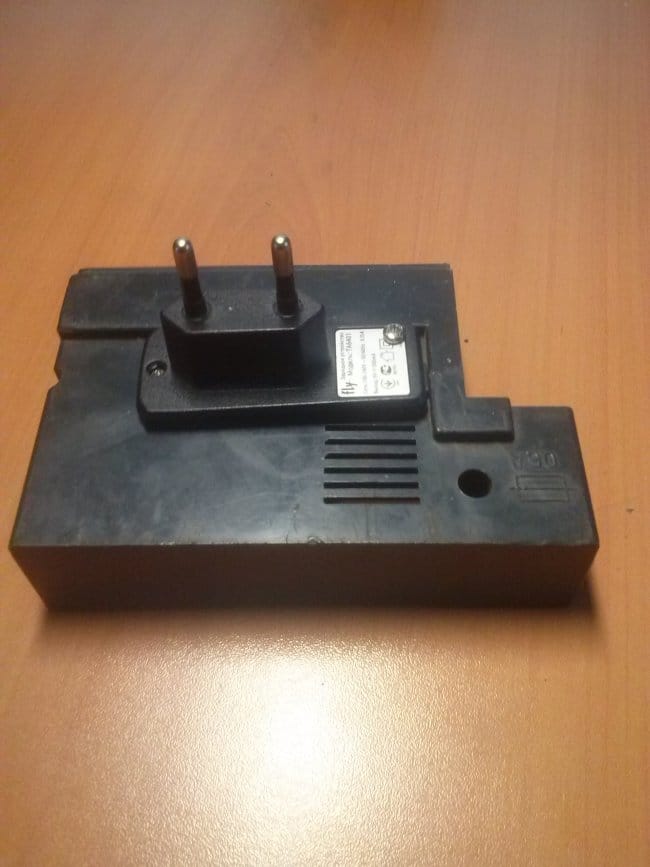

Пошарившись в хламе было решено сделать корпус из следующих элементов: корпус от советского блока питания, части корпуса зарядного устройства и запчастей от розеток.

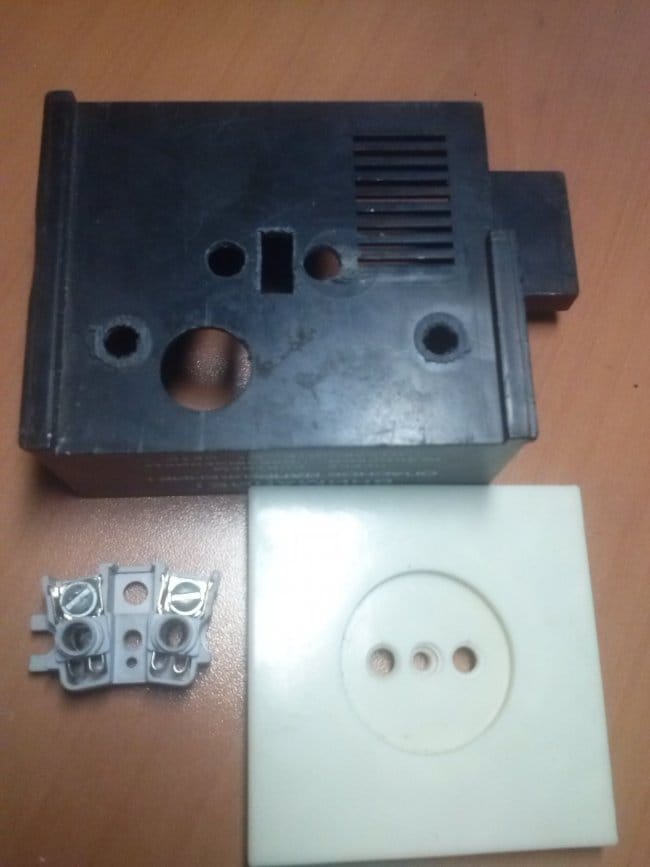

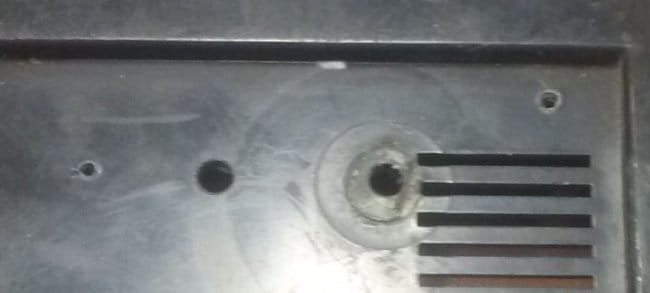

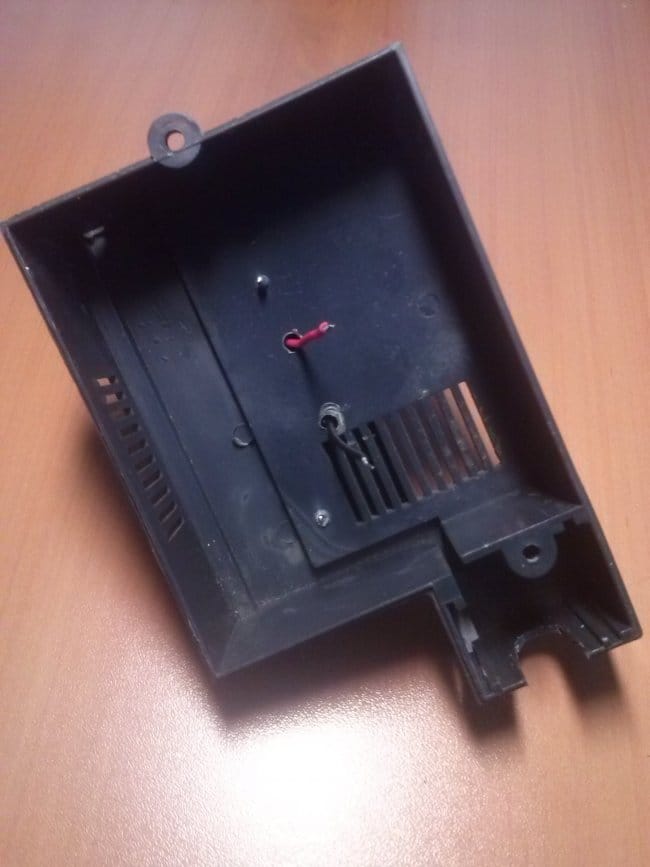

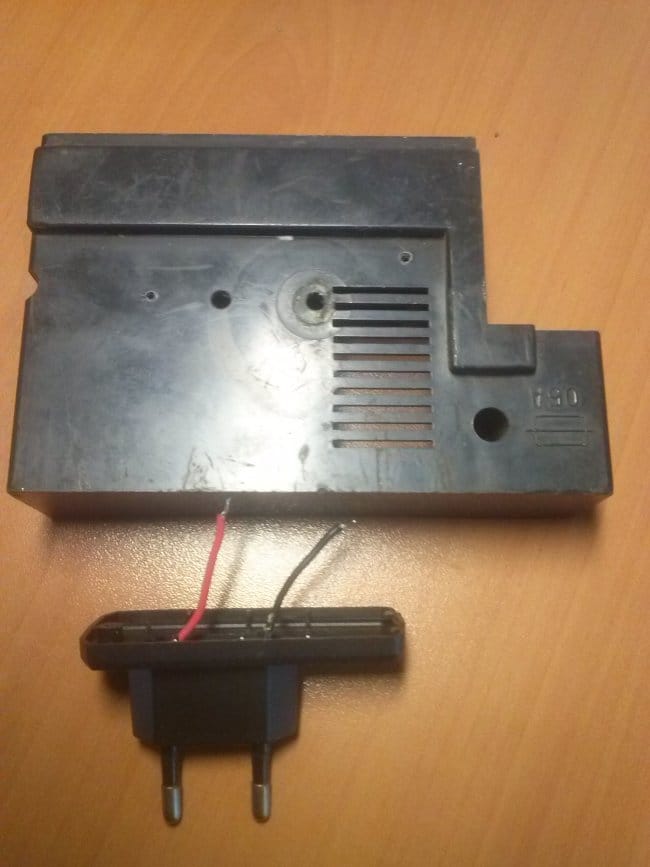

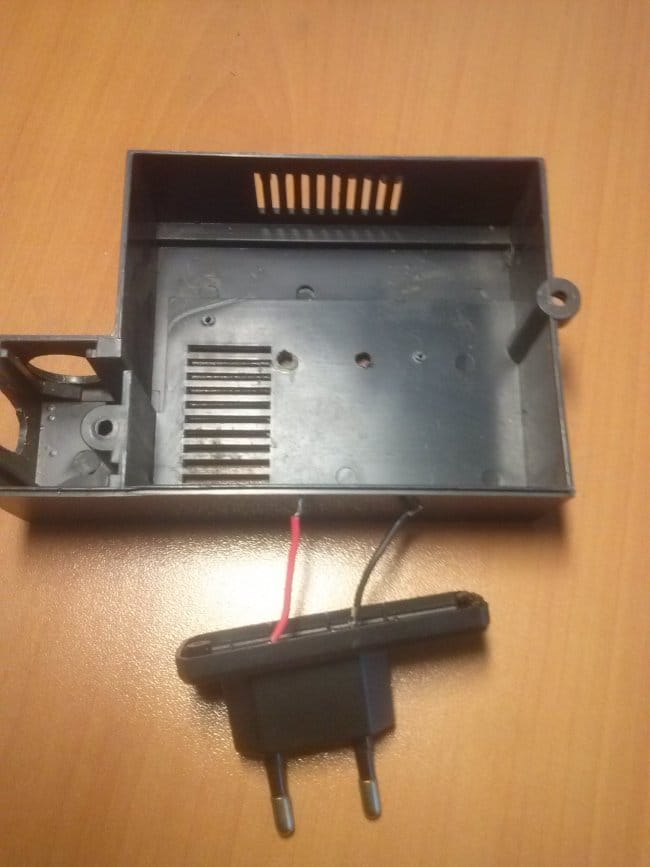

Просверлим отверстия в задней части корпуса для проводов и шурупов крепления вилки.
Закрепим вилку.

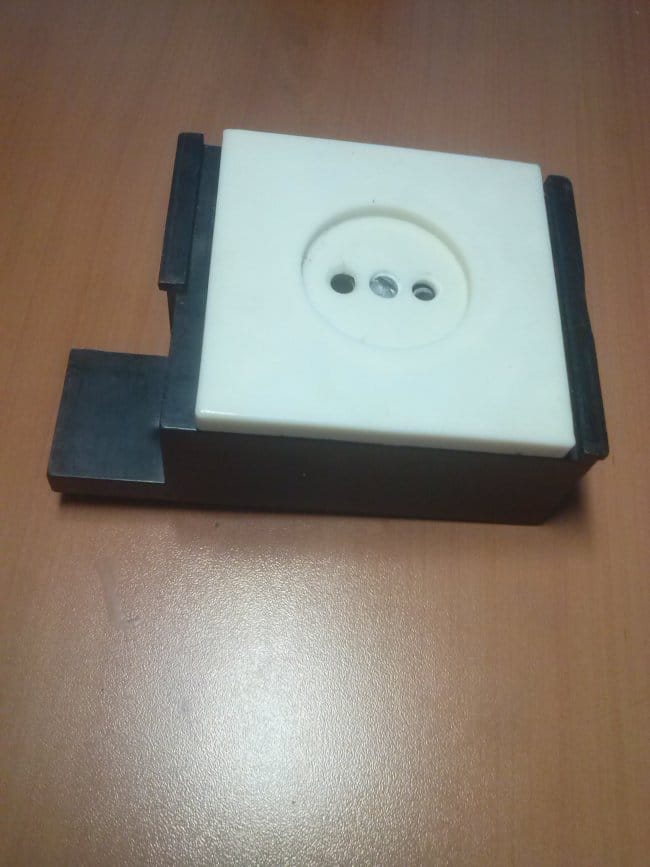

Также сделаем отверстия в передней части корпуса для розетки.

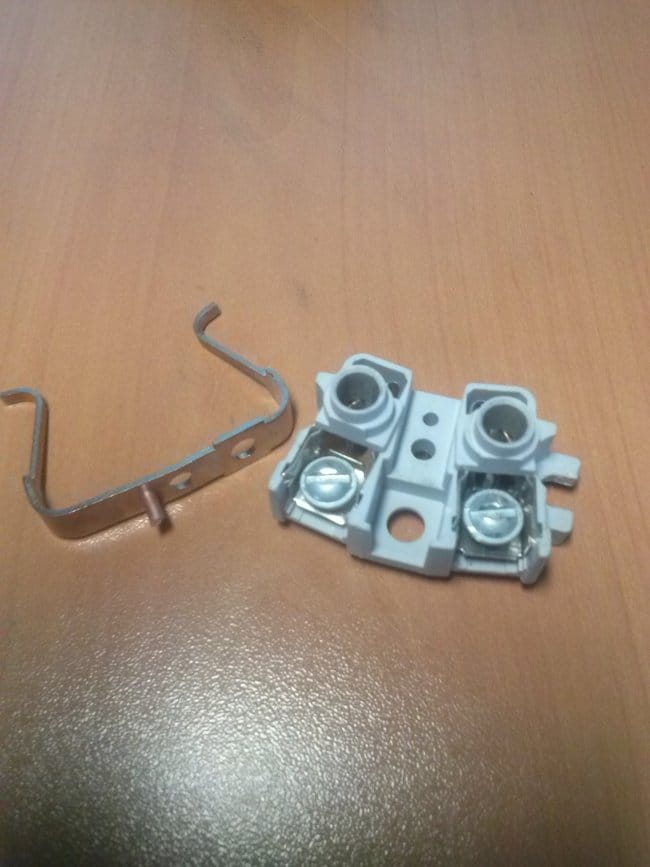

Уберём усики для заземления, так как на второй лицевой части они не предусмотрены.
Закрепим центральным болтом.

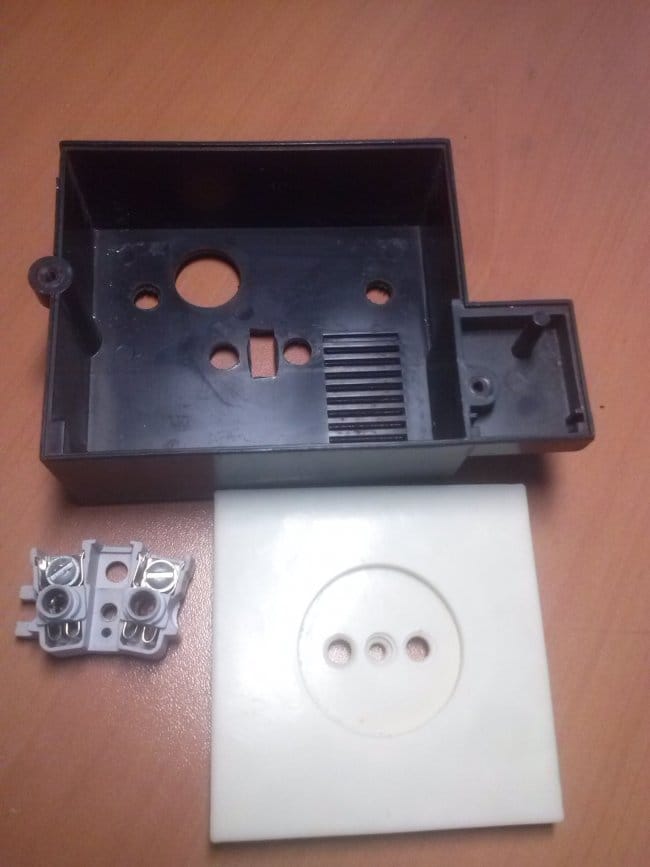

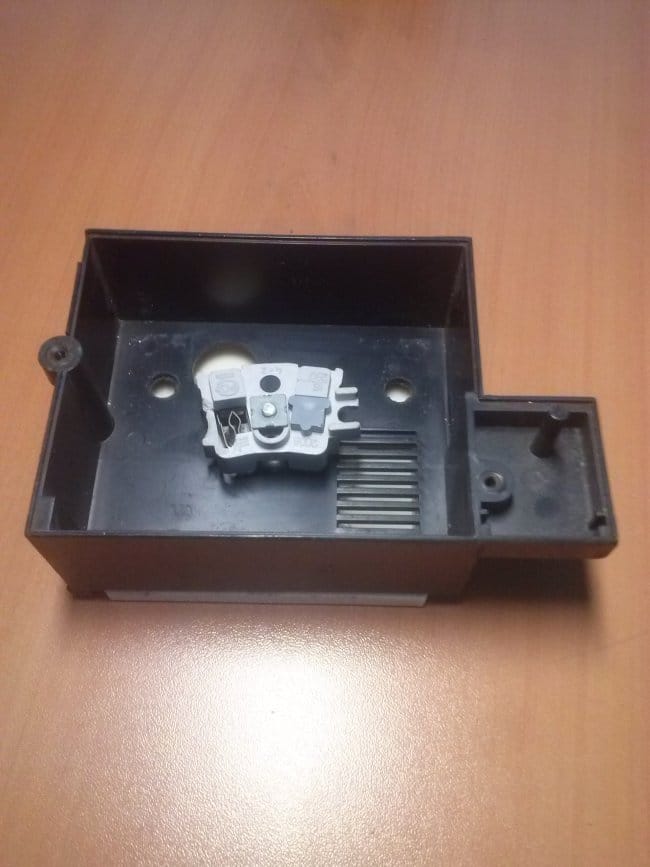

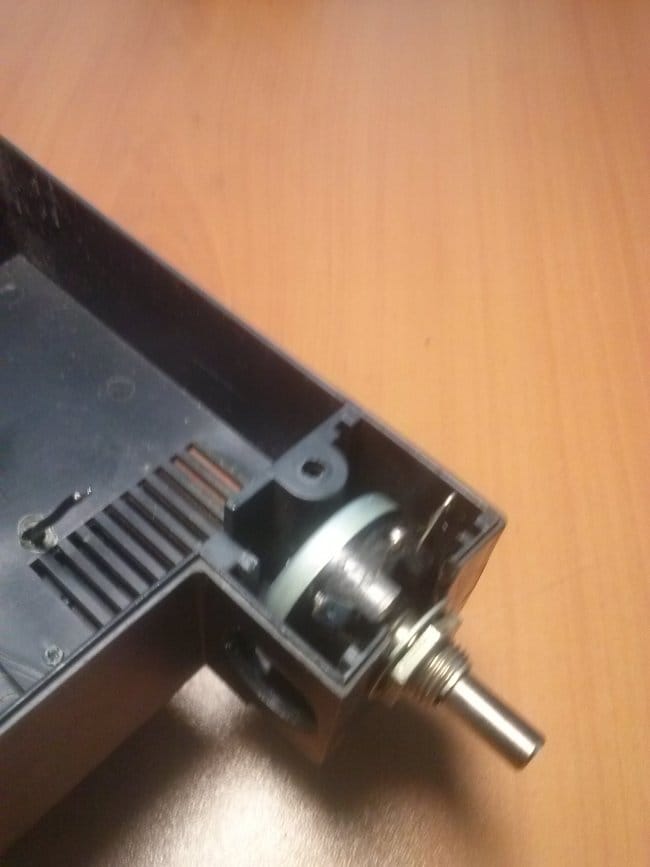

В выступе корпуса прорежем паз.

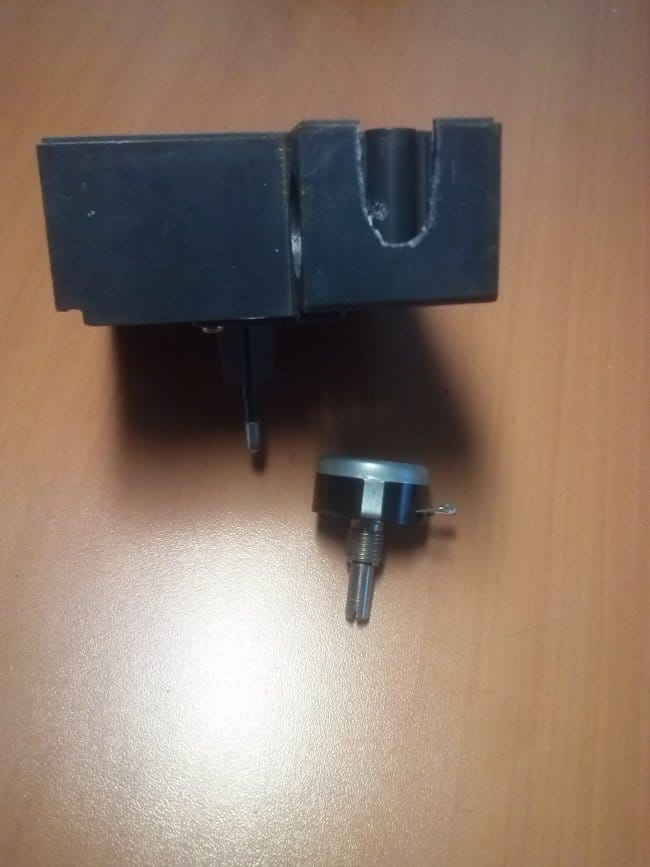

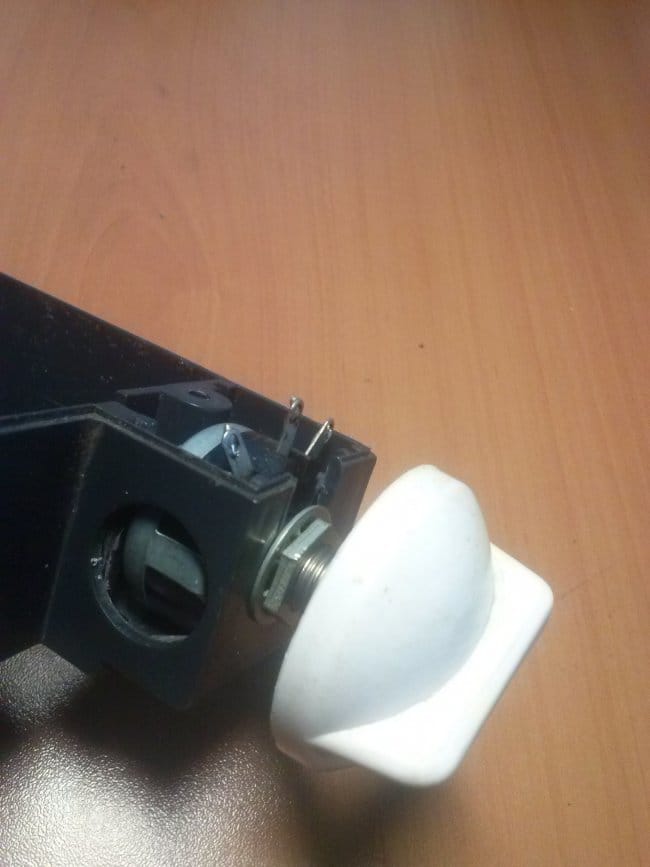

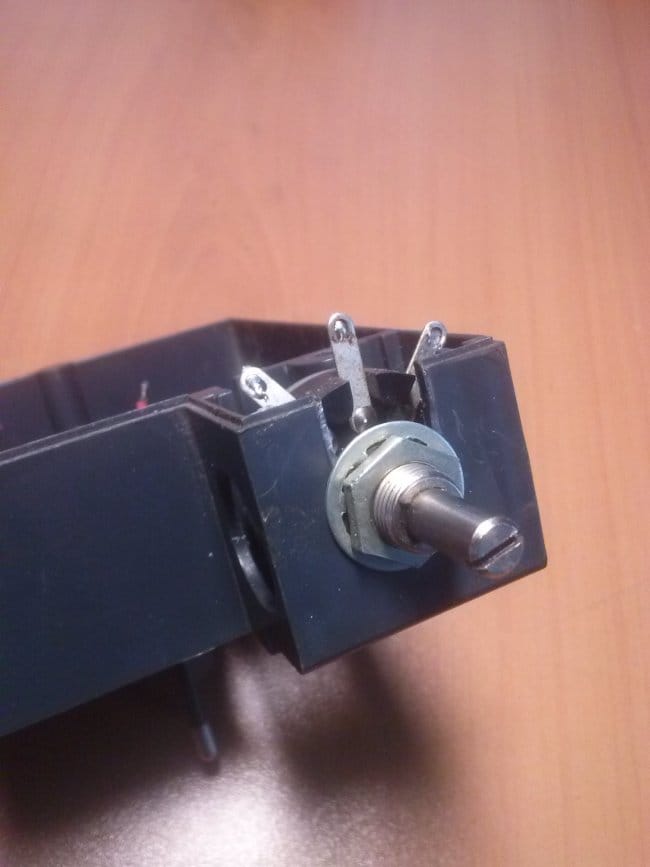

В него в аккурат помещается переменный резистор.

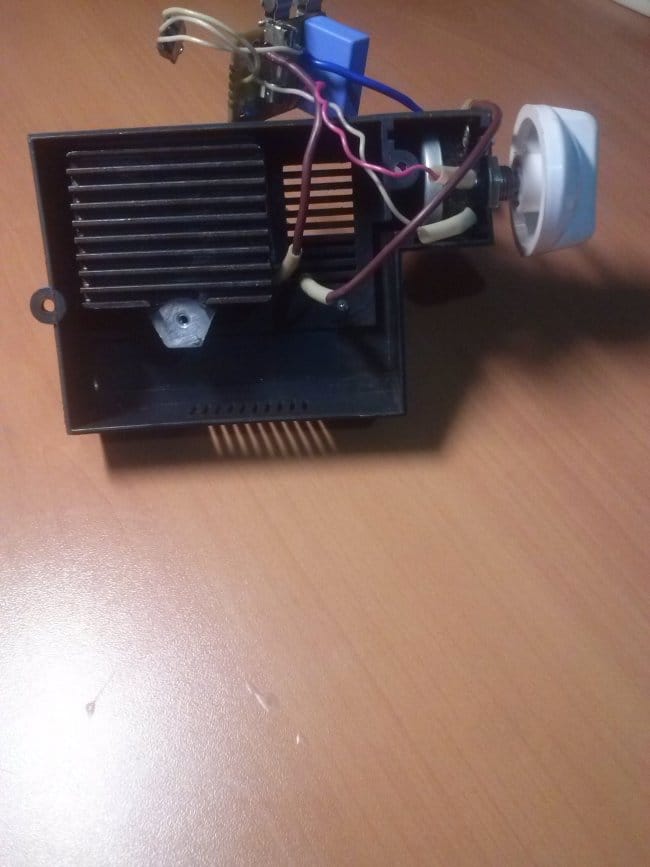

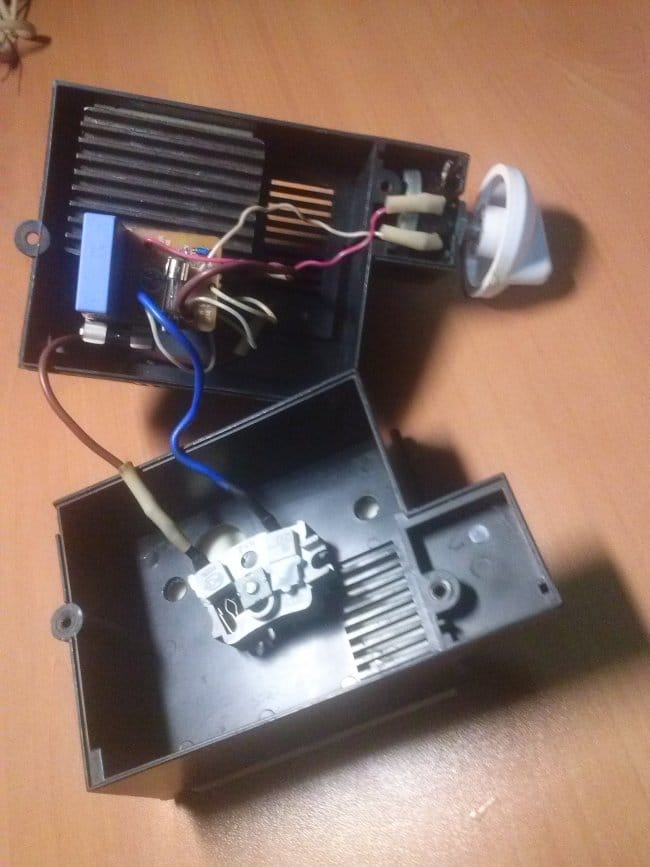

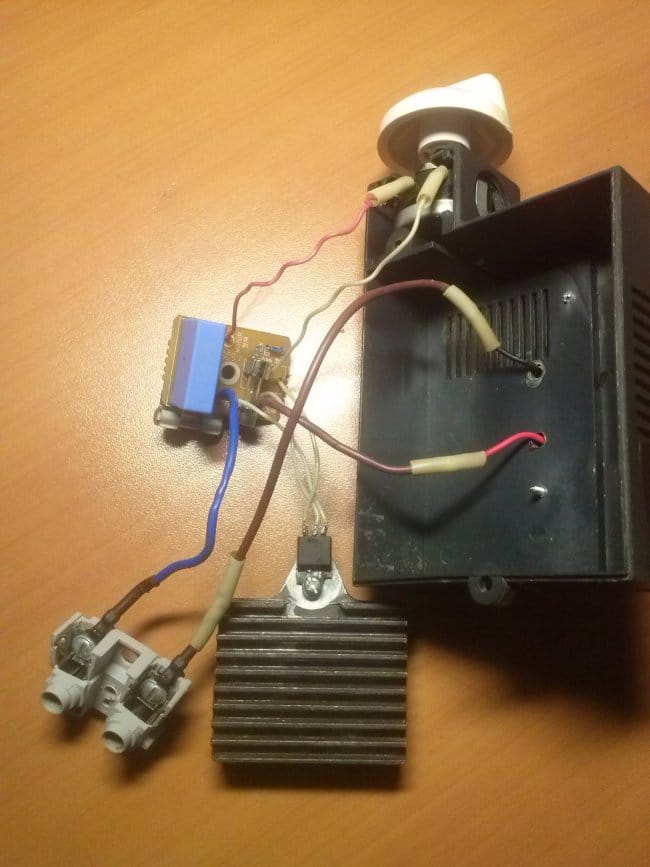

Начнём размещение электронной начинки.

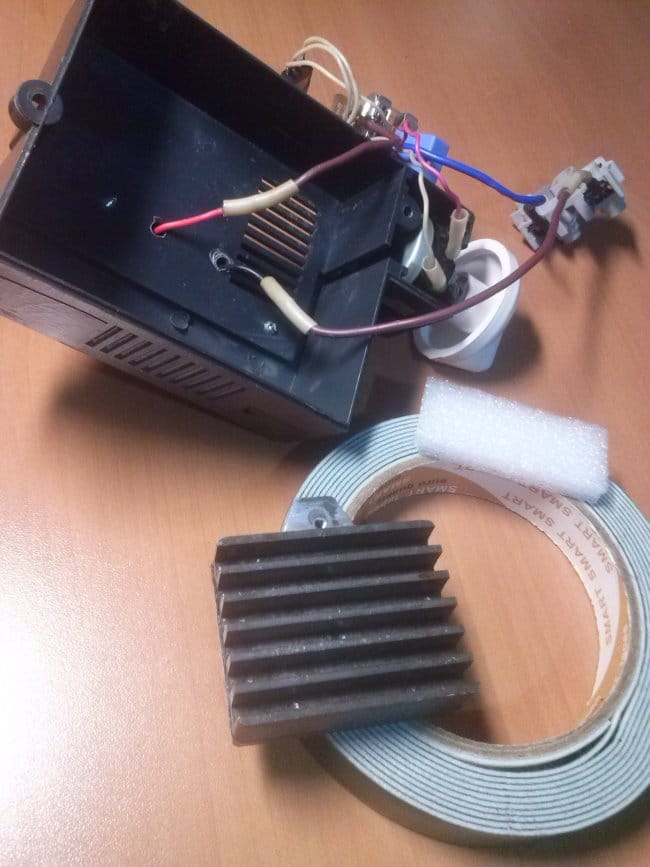

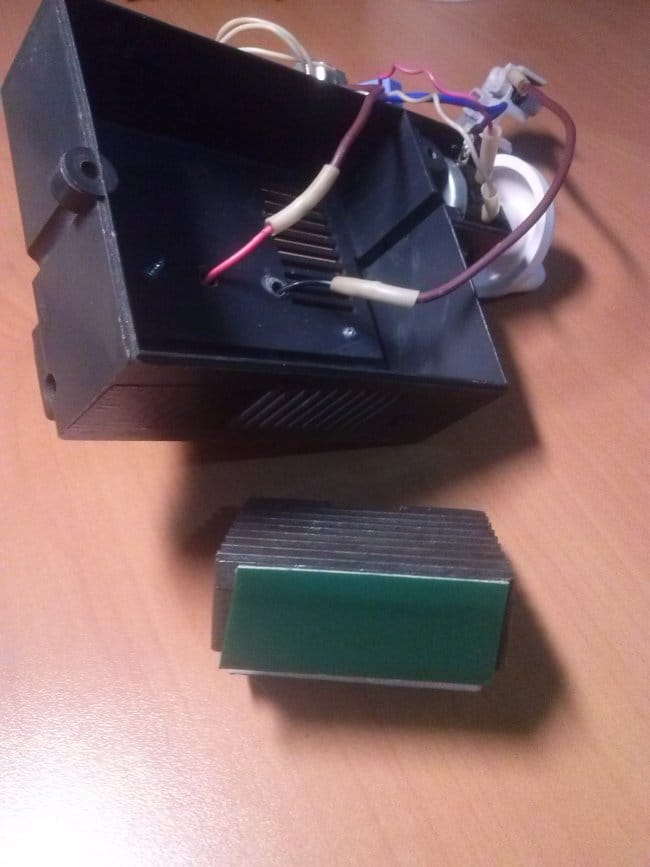

Временно симистор от радиатора был откручен и приклеен к корпусу с помощью двухстороннего скотча.

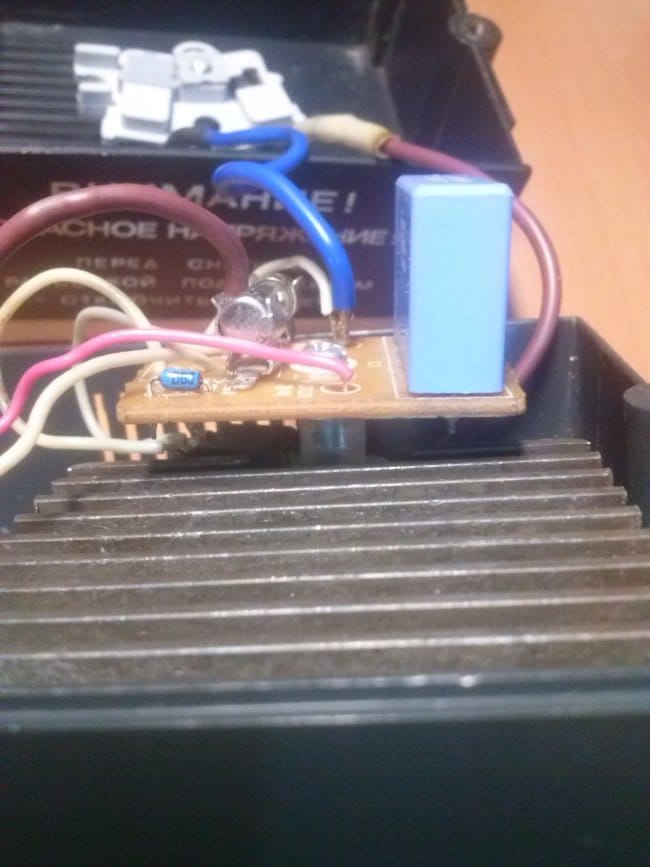

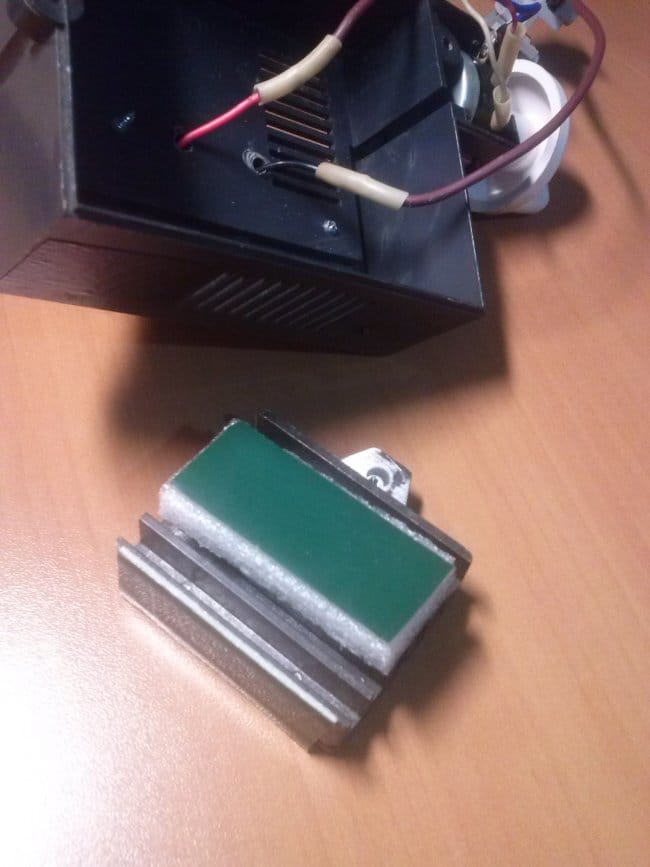

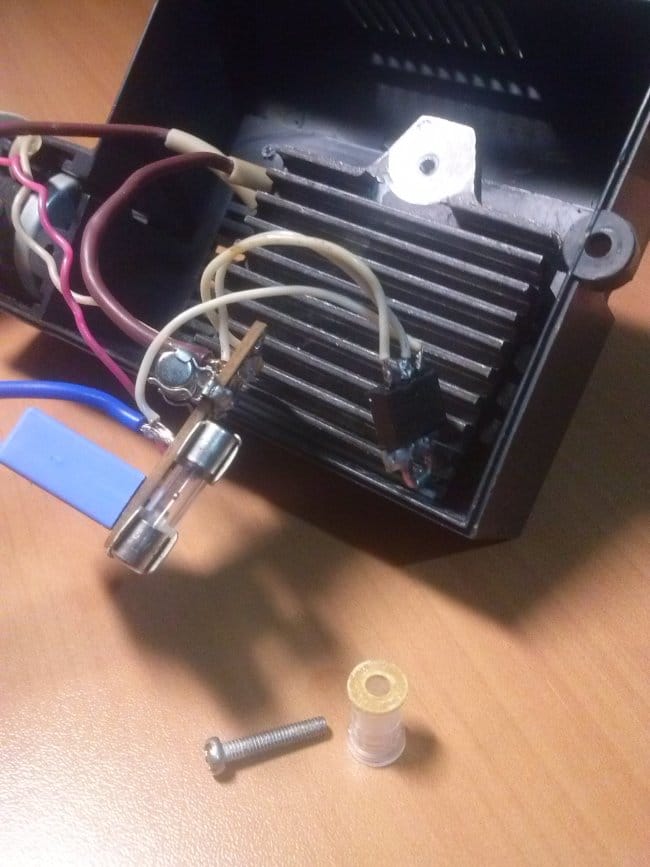

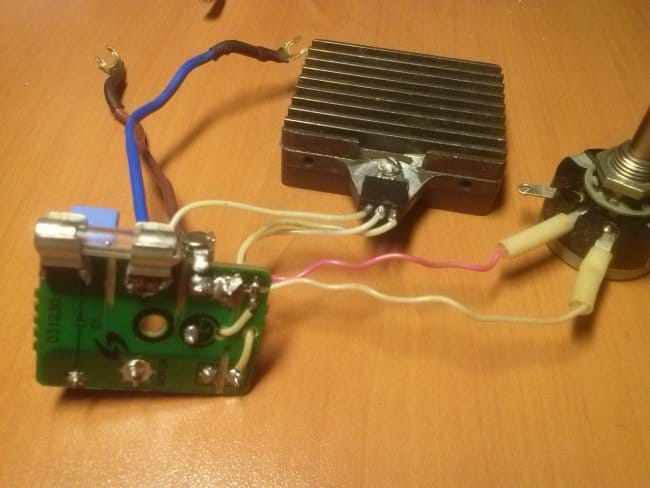

Решил закрепить плату к радиатору совместно с симистором одним болтом, изготовил промежуточную изолирующую втулку и подобрал более длинный болтик. Расстояние должно быть такое, чтобы плата не касалась радиатора и не возникло замыкания.
Собираем корпус.

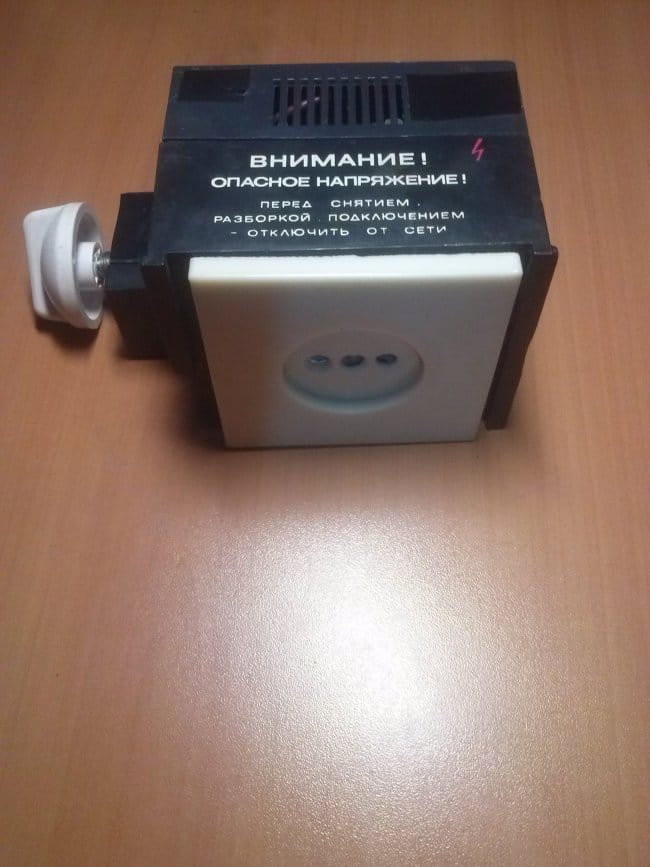

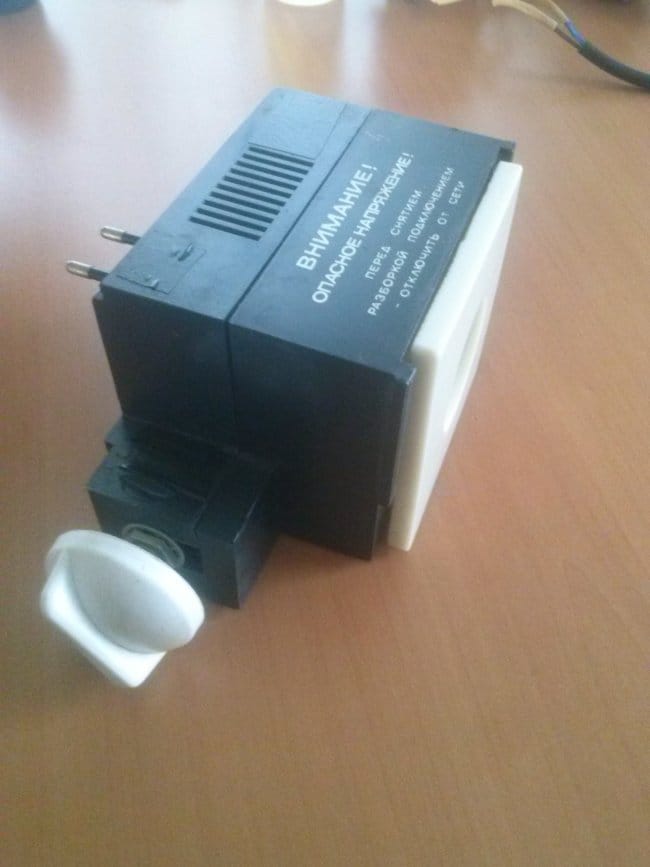

Регулятор мощности готов.
