    Помпа со столиком на бутыль 19л


    Доброго дня всем. Хочу поделиться опытом создания помпы для воды. Оставим в стороне вопрос целесообразности использования покупной воды, и сосредоточимся на том, как достать воду из бутылок емкостью 19л. Есть несколько вариантов:
    1 Кулер. – Удобно наливать в стакан, но невозможно набрать чайник или кастрюлю. Да и место на столешнице нужно найти.

    Помпа со столиком на бутыль 19л

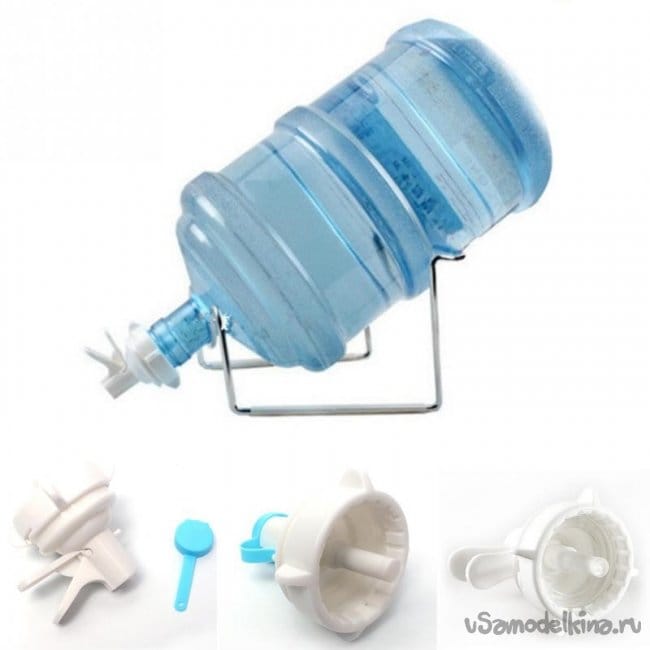

    2. Подставка и кран - пробка – дешево и эффективно, но либо надо ставить на стол. (а места нет) Либо наливать воду стоя на коленях.



    3. Помпа ручная. Недорого, просто и надежно, но неудобно. (кто пользовался тот поймет)



    4. Помпа электрическая


    По мне – самый приемлемый вариант.

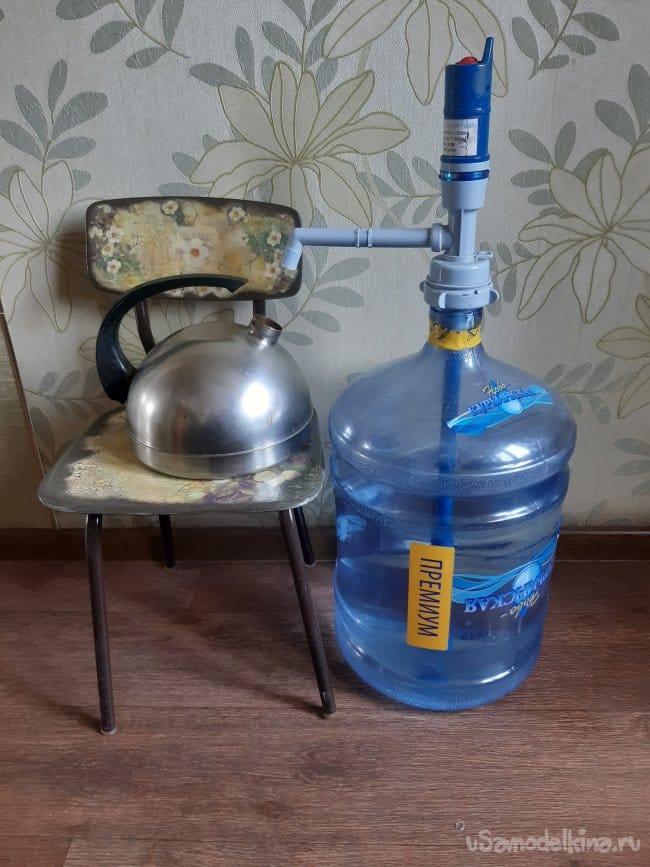

    У меня верой и правдой в более трех лет служила вот такая помпа.

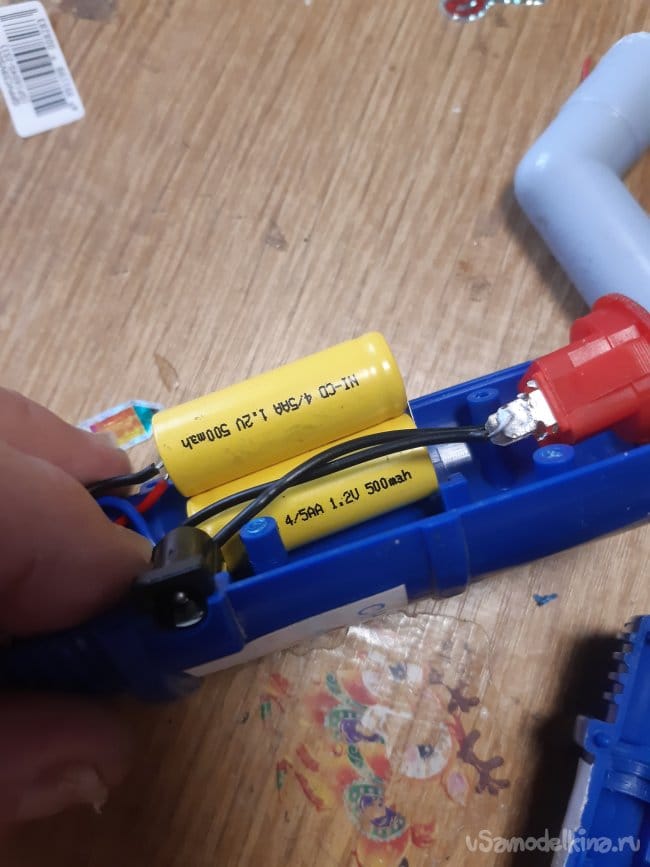

    И в принципе все устраивало, но последнее время стала хандрить: работать стала очень шумно, и аккумуляторы померли, зарядки стало хватать всего на пару дней. Кстати, питается она от двух аккумуляторов 1,2в. Формата 4/5 АА.



    Пришло время обновить…

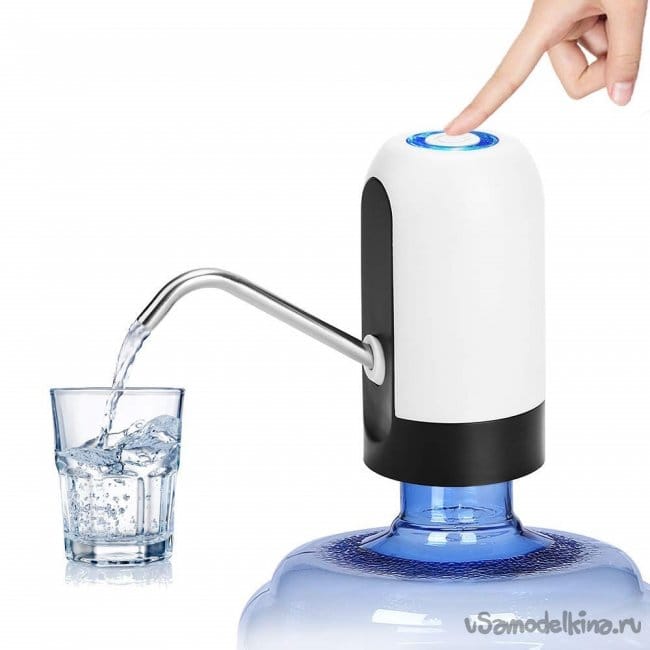

    В процессе поиска замены, попался мне на глаза вот такой вариант:


    Мне понравилось, но размер площадки у подобных помп не превышал 120 мм в диаметре. А наш любимый чайник – 200 мм. Да еще и носик у него сбоку, а крышки нет. Значит не получится его поставить на подставку.

    Вот тогда в голову мне и пришла мысль – сделать подобную помпу самому.

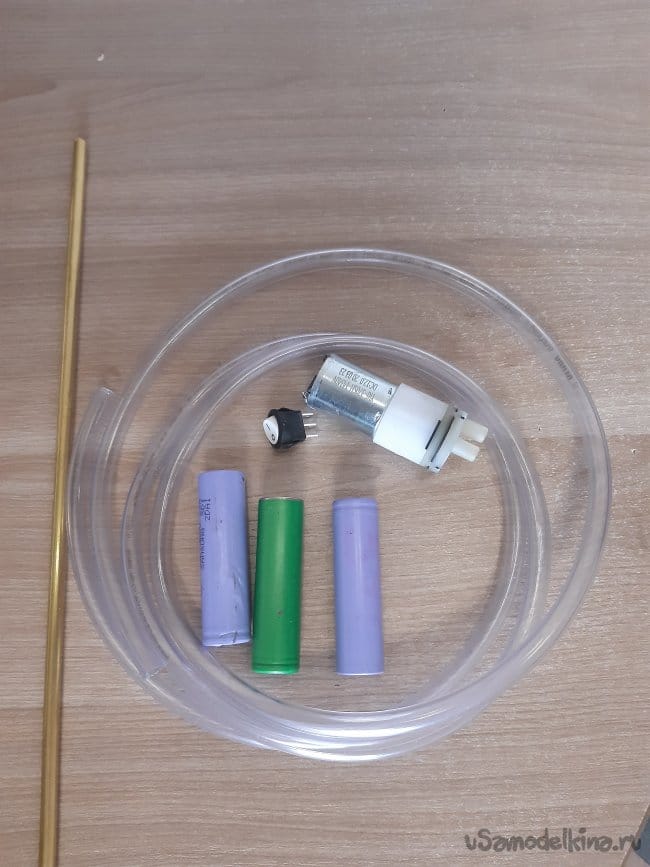

    В процессе изготовления были использованы:
    Насос мембранный – 1 шт. 340 р.(с доставкой)
    Шланг силиконовый с внутренним диаметром 6 мм. – 1 м. 65 руб. (куплен в хозяйственном магазине)
    Трубка латунная D 6мм. - 0,3м. (тоже в хозмаге, пришлось покупать 1м -180руб.)
    Аккумулятор 18650 - 3 шт. х 50 руб. (брал БУ на Авито)
    Выключатель. 1 шт. (марку не помню, нашел в запасах)



    В принципе это минимум, без которого не обойтись.
    Для удобства пользования (а именно - возможности зарядки аккумуляторов прямо в помпе) я добавил блок питания 12в. Модуль защиты HX-3S-01 и гнездо, подходящее под разъем блока питания.
    Данный контроллер может защитить аккумуляторы от перезаряда, и от переразряда. Дело в том, что данная помпа будет продолжать работать при снижении напряжения до 5 вольт. А значит есть шанс «убить» аккумуляторы черезмерной разрядкой.



    В качестве зарядного устройства я использую блок питания 12,3в. 1 А. Что не совсем правильно. По уму, надо было бы, добавить еще контроллер зарядки.

    Пока собрал без него. Как приедет, обязательно поставлю.

    Вот еще вариант.

    В последнем случае, вы сможете заряжать помпу от обычного зарядника для сотового телефона, что согласитесь очень удобно. Правда в этом случае время зарядки существенно увеличивается.

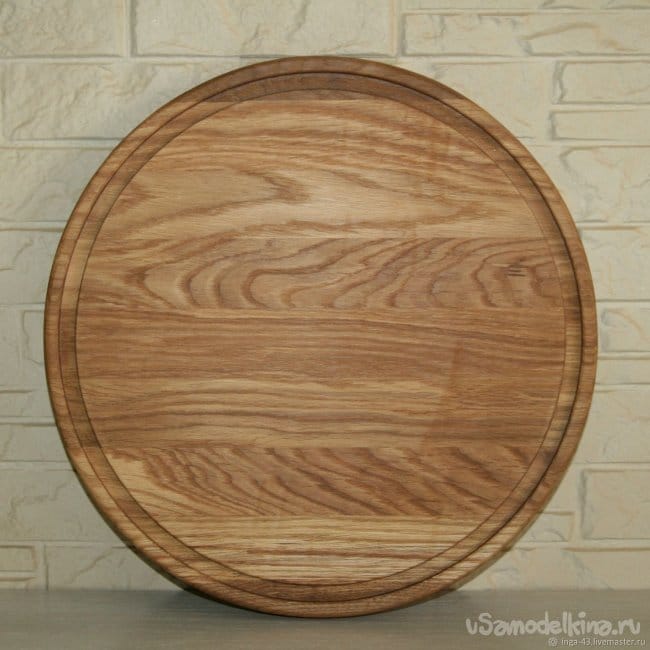

    В качестве столика - площадки я решил использовать круглую разделочною доску диаметром 240 мм. Купленную недорого в магазине распродаж.

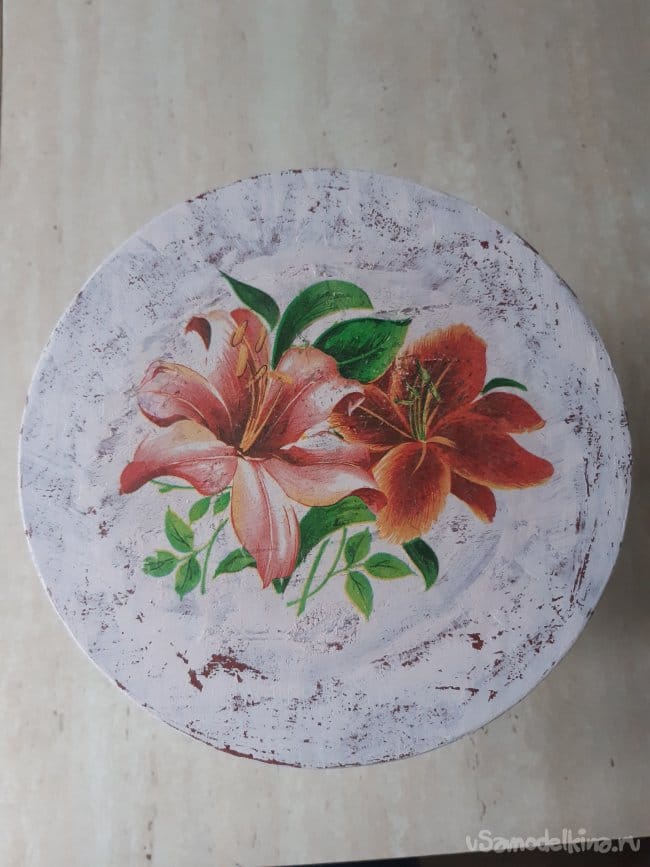

    Доску отдал супруге на декорирование. (последнее время она увлеклась декупажем, и была рада очередной возможности поупражняться)

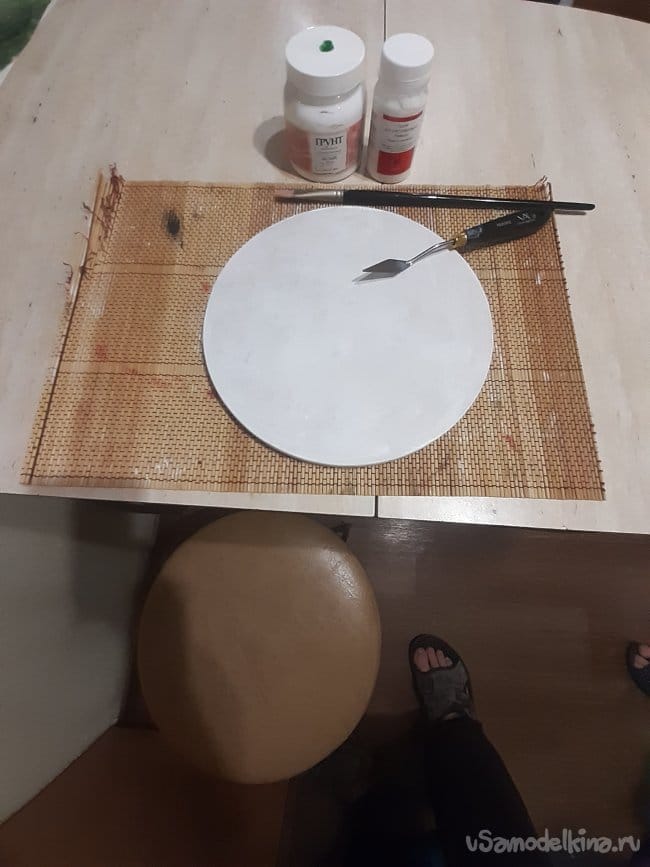

    Грунтовка, покраска, декорирование, 6 слоев лака…..





    И столик готов.
    Я тем временем напечатал необходимые элементы.

    zd-modeli-pompa.zip [1.32 Mb] (скачиваний: 5)

    Видимая часть пластика тоже подверглась окрашиванию и покрытию лаком.

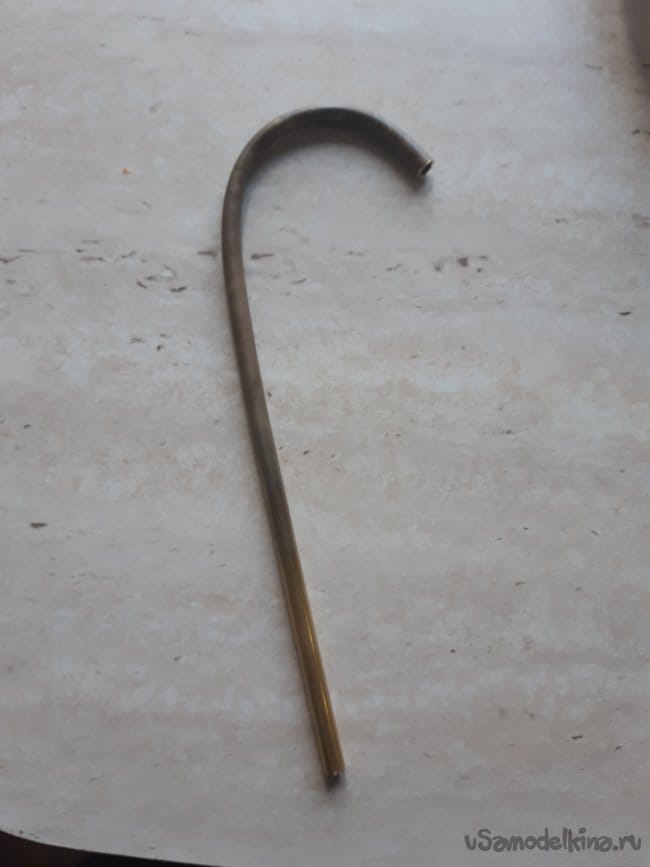

    Латунную трубку, для упрощения процедуры загиба, я предварительно отжег.

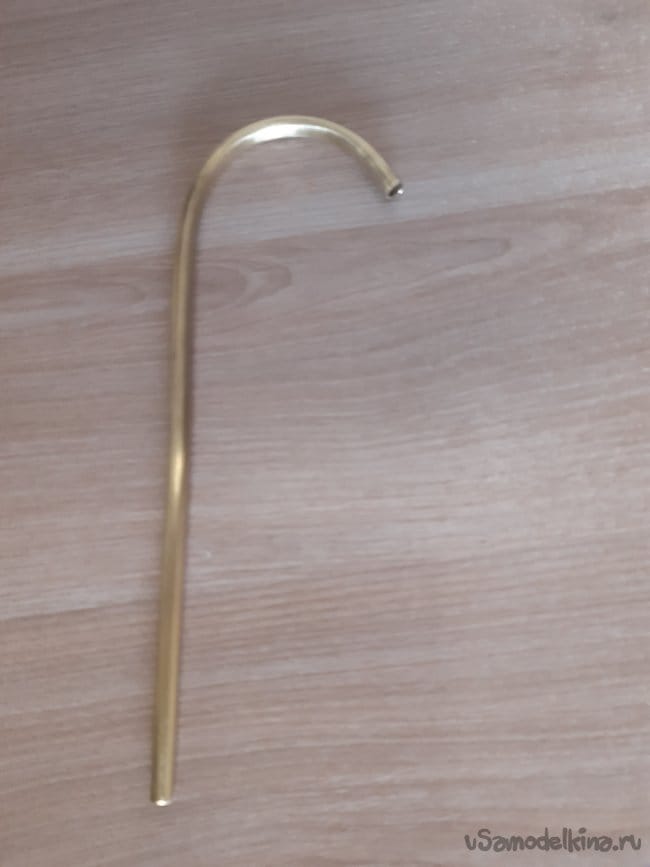

    Утерянный во время отжига блеск легко восстанавливается мелкой наждачкой.

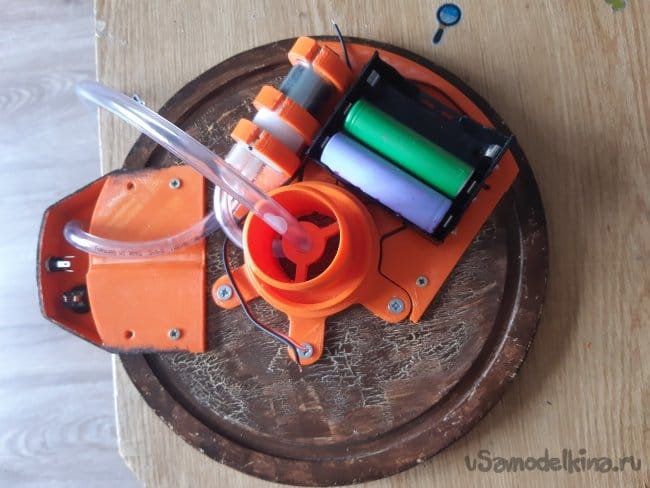

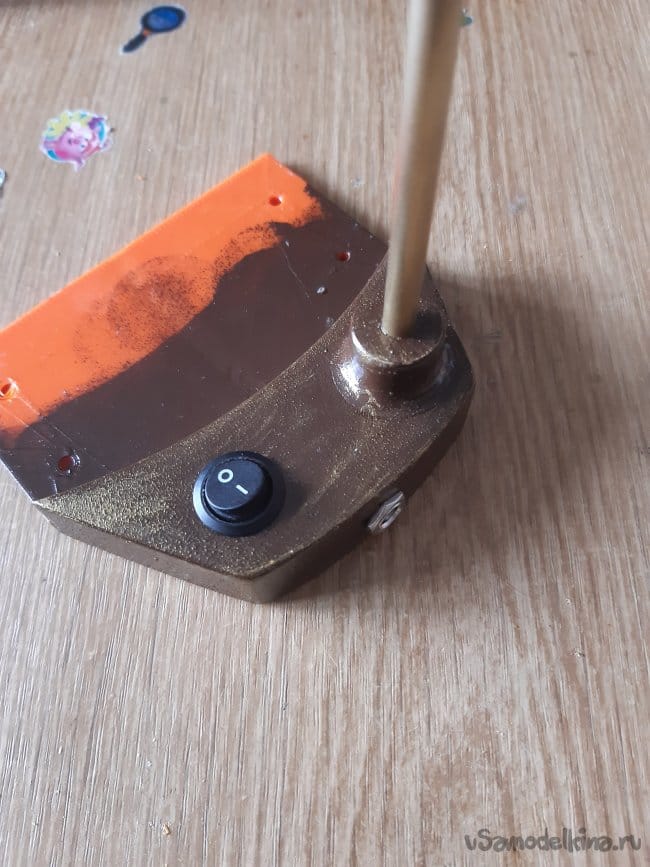

    Крепим к столику, шурупами подходящей длинны, направляющую, площадку для насоса и АКБ и боковину с краником.



    Подключаем насос к аккумуляторам через выключатель.

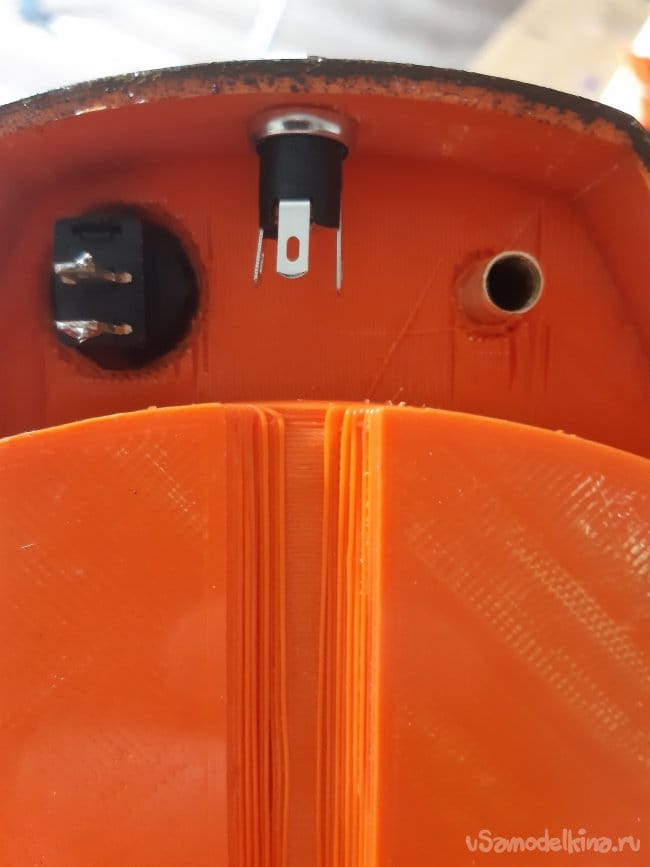

    Если необходимо, устанавливаем гнездо и контроллер для заряда аккумуляторов.
    Подключаем шланги к насосу. В моем случае сосок сбоку это «всас» насоса. А сосок по центру – «напор».
    Длину шланга надо выбрать такой чтобы он доставал до дна.
    Конец шланга желательно подрезать под углом. Чтобы исключить присасывание к дну бутыли.

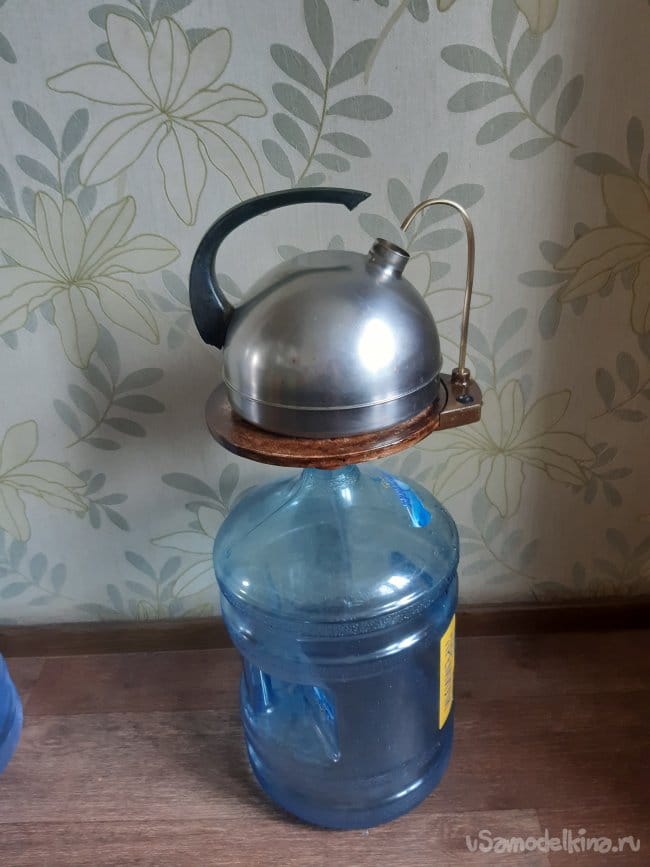

    Наша помпа готова.
    Было :



    Стало:



    ВИДЕО


    Результатом мы с супругой довольны.


    В принципе на этом можно остановиться, но я пошел дальше.
    Дело в том, что в связи с низкой (по сравнению с предыдущей помпой) производительностью чайник набирается дольше. Приходится стоять над помпой почти минуту (55секунд), чтобы набрать 1 литр воды. Конечно, есть столик, можно поставить и… Забыть.
    Решил чуть модернизировать помпу.
    Добавил пару кнопок. Появились «Ручной» и «Автоматический» режимы.
    Если нажать кнопку «авто» один раз, помпа работает 17 секунд, и наливает 300мл. Если сделать двойное нажатие – будет налито 600 мл. Тройное нажатие - нальет 1 литр.
    Если во время работы «автомата» нажать кнопку «ручное», насос отключится немедленно. Чтобы набрать небольшое количество воды (например, попить) нужно нажать и удерживать кнопку «ручное». При отпускании кнопки насос отключится.
    Для индикации режима работы и степени зарядки АКБ добавил четыре светодиода.
    При «автоматическом» режиме количество включенных светодиодов соответствует режиму.
    1 диод – 0,3л, 2 диода- 0,6л, 3 диода – 1,0л.
    После остановки насоса на 4 секунды включается индикация остаточного заряда батареи.
    1 диод - напряжение меньше 9В,
    2 диода – напряжение от 9 до 10В,
    3 диода – от 10 до 11В, и 4 диода – напряжение более 12В.

    Так, как питание осуществляется от аккумуляторов, во время бездействия ардуино отправляется в сон. Просыпается она немедленно при нажатии любой кнопки и засыпает через четыре секунды бездействия.

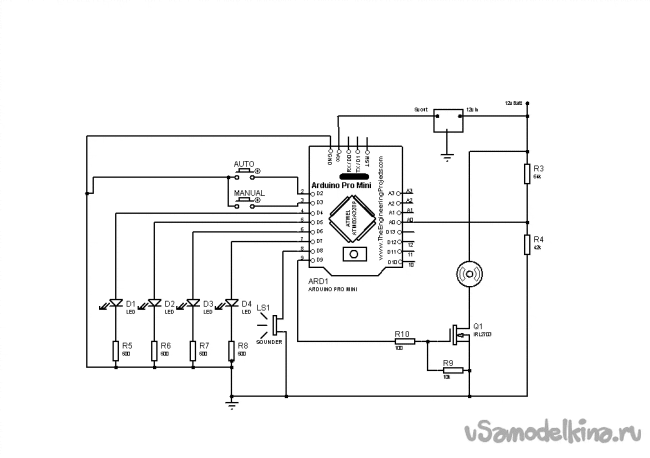

    Вот схема


    При модернизации я использовал:
    Ардуино мини. (Для уменьшения тока «покоя» я удалил с платы светодиод питания.)
    Импульсный стабилизатор HW-613 (перед использованием не забудьте настроить выходное напряжение)
    Две кнопки (я поставил четыре, по две параллельно, т.к. использовал овальные толкатели для кнопок)
    Четыре светодиода 3мм.
    восемь резисторов (номиналы на схеме)
    Транзистор IRL 2703 (или аналогичный N-каналльный)
    Пьезоизлучатель EMX 7T06P (подойдет любой пассивный, на 5-6В).

    У меня кнопки подключены к пинам 2 и 3. Если будете использовать другую Ардуинку посмотрите, где у нее входы прерывания INT0 и INT1, иначе Ардуинка не проснется.
    Здесь архив со скетчем.
    pump_water_v3.zip [3.36 Kb] (скачиваний: 4)
    На макетной плате я разместил Ардуино, стабилизатор, резисторы , транзистор и пищалку.
    И закрепил ее на нижней стороне стола.

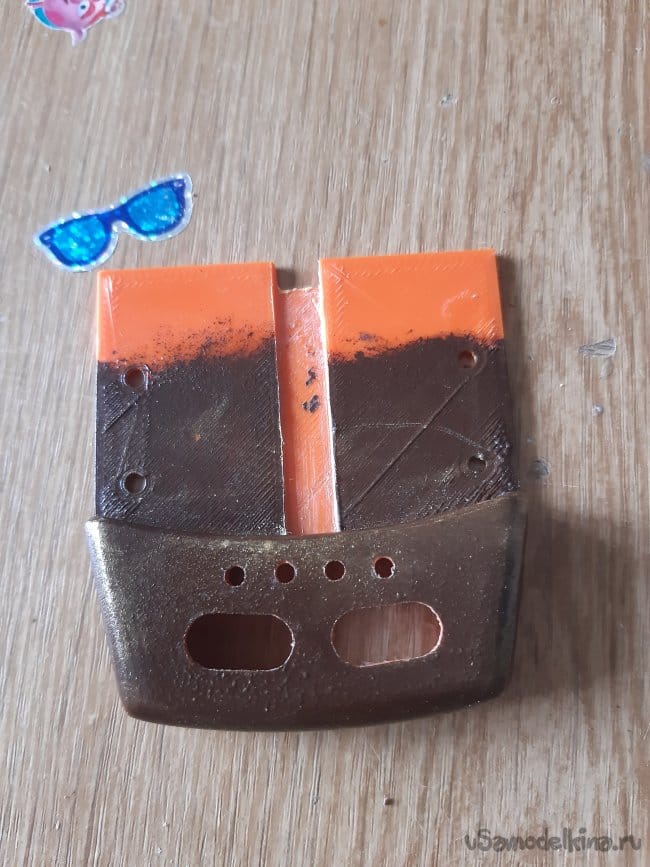

    Кнопки и светодиоды я установил на другой плате, и спрятал их в напечатанную коробочку.

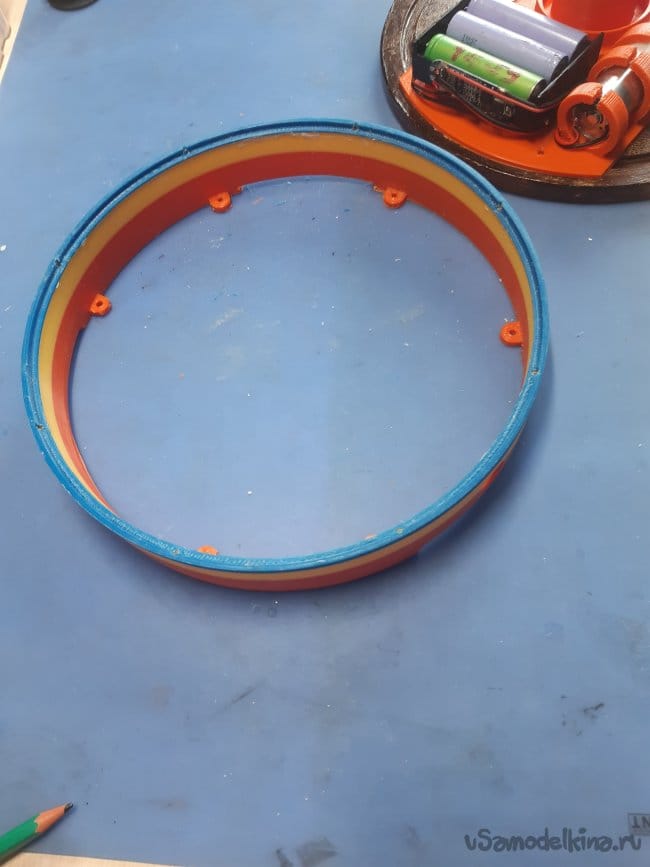

    После того как я добавил электроники, мне захотелось спрятать начинку под крышку. Поэтому напечатал еще пару элементов. Для печати я использовал остатки пластика, поэтому элементы разноцветные. Под краской все равно не видно.


    .

    Вот видео работы помпы в автоматическом режиме:


    p.s. Если нет 3Д принтера, то крепление на бутыль можно сделать из отрезка канализационной трубы диаметром 40 мм. и заглушки. Заглушку крепим шурупами к столу и вставляем отрезок трубы.
    Если нет желания/ возможности ставить ардуино, то для отсчета времени можно использовать модуль задержки C005. А для индикации заряда батареи использовать модуль.
