    Складная лопатка за 10 минут


    Если у Вас появилась необходимость куда-нибудь выехать на природу, или на прогулку с металлоискателем, а ваша шыковая лопата никуда не помещается из за своих габаритов, предлагаю смастерить интересную, полезную и практичную самоделку.

    Для изготовления нам понадобится материалы:
    1) Листовой метал 2мм
    2) Деревянный черенок
    3) Кусочек электрода
    4) Болт с гайкой

    А также инструменты:
    Карандаш, угольник, сварка и болгарка.

    Ну, что ж поехали!!!
    Для начала нужно разметить на листе металла линии для реза. Ширина 14 см длинна 17см, но это не слишком принципиально, размер может немножко колебаться как в плюс, так и в минус.
    .

    Стойки для узла складывания сделаны из той же двойки металла, ось выполнена из кусочка электрода, все приварено прямо к лопатке без всяких заклёпок.


    Для черенка понадобится 35 см древесины в которой в торце высверлится отверстие на нужную глубину

    Крепление можно и иначе придумать, но тогда принял такое решение

    В конце концов должно получиться, что то подобное:

    Таких лопаток смастерили уже сотни ,но моя конструкция впитала в себя простоту, надёжность и легкость изготовления.

    Скорей всего самую сложную часть процесса я уже описал, так что полный обзор производства можно увидеть в моем видео. Ах да чуть не забыл, ведь допустил ошибочку которая мешала лопатке складываться в транспортировочное положение, просмотрев вы поймёте о чем я.
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
    Подборки: Лопата Металл

    Инструменты стеклодува. Вольфрамовая игла. Горячее прокалывание стекла

    Монтировка из стабилизатора поперечной устойчивости ВАЗ

    8.8
    Идея
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    8.8
    Описание
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    7.8
    Исполнение
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    Итоговая оценка: 8.47 из 10 (голосов: 5 / История оценок)

    Добавить комментарий

    26 комментариев
    Валерий
    Ramzes360,


    А вот с этим не согласен. Ваш вариант покрепче заводского будет.

    Мне не нравятся складные в принципе самом. Но, если нкжна именно складная,, то однозначно Ваша, а не покупной сувенир!!!

    Але нови ностра алис!
    Ramzes360 Автор
    Koroleда заводской вариант несомненно лучше,не спорю.
    Korolev
    Валерий,
    Если каждый инструмент на своей рукоятке оставить - места не многим больше займёт

    Да мне вот тоже почему-то больше нравятся наборы гаечных ключей, разводным практически не пользуюсь никогда. А вот для мелких работ, мобилы, планшеты и проч., там без наборов со сменными битами - никуда!  smile

    Dmitrij
    Цитата: Pronin
    Роскомнадзоры не по этим делам... Сайты блокируют, в чорный список загоняют.


    за что, за рерайт с забугорных сайтов? та ну... наоборот хорошее дело, перевод на русский язык. разъяснения...

    «Марти! Думать нужно в четырех измерениях...»

    Мой YouTube https://www.youtube.com/channel/UCnmrWq3ZgXynuxHfrBXqNig
    Pronin
    сгоняйте в гости, заболел может? Он дето там у вас на северном полюсе...

    Дальше, на востоке, в сторону Приморья.

    Всякие лопатки проверяет на предмет порнухи и оружия.  yes


    ....мыши каждый час антисептиком обрабатываем!

    Роскомнадзоры не по этим делам... Сайты блокируют, в чорный список загоняют. scratch


    Ramzes360 Автор
    wariorjam,


    Да все правильно.

    Валерий
    Цитата: Dmitrij
    А складная такая херня была, в зубах ковыряться... гайку вечно грязью забивало, то люфт был...


    Мне тоже как-то подарили... По размерам малой сапёрной, только складная... С сапёрной - никакого сравнения!!! И люфт и сразу стала выгибаться в обратную сторону (в месте крепления), как только попробовал ею, как обычной, вырвать из земли булыжник, подсадив под него штык и надавив ногой! А обычная сапёрная - легко!

    В довершении я как-то попробовал ею деревяхи порубать (я в ней бок заточил, как в сапёрной). На третьем ударе она перестала существовать!))))

    П.С. А сейчас сапёрную в сарае храню. У меня в машине ездит более удобная титановая лопатка. Естесснно НЕ складная))))

    Але нови ностра алис!
    Валерий
    Цитата: Korolev
    лично мне например, понравился хоть и не складной, но более функциональный:




    А как по мне - это игрушка для "диванно-квартирных выживальщиков".

    Если каждый инструмент на своей рукоятке оставить - места не многим больше займёт. А вот, если я таким топориком очень хорошо приложусь... То, лучше бы он был на своей рукоятке... Как и лопата, собственно...

    А нахрена длинная рукоятка пиле и, уж тем более, ножу - понятия не имею!!!!.. Типа "чтобы круто было"... другого объяснения не вижу...

    Але нови ностра алис!
    ino53
    Цитата: Korolev
    перед мониторами в масках сидим, клавы, мыши каждый час антисептиком обрабатываем!

    А самые дисциплинированные еще и внутрь дезинфекцию принимают... pardon


    Влад дракула

    Мне такая лопата о отца досталась, несколько лет лежала в машине пока не забыл где-то, а делали её в "совке" На каком-то заводе и стоила не более 5₽, классная была вещь!!!!

    Dmitrij
    Цитата: Pronin
    Та, ну какие острова. Пандемия..., обвал + Роскомнадзор упреждает....


    сгоняйте в гости, заболел может? Он дето там у вас на северном полюсе

    «Марти! Думать нужно в четырех измерениях...»

    Мой YouTube https://www.youtube.com/channel/UCnmrWq3ZgXynuxHfrBXqNig
    Korolev
    Pronin,
    Пандемия..., обвал + Роскомнадзор упреждает....

    Ну так он же и так, безо всяких там Роскомнадзоров, давно по удалёнке работает. Да и мы все в этом вопросе весьма дисциплинированы, перед мониторами в масках сидим, клавы, мыши каждый час антисептиком обрабатываем!  smile

    Pronin
    Цитата: Dmitrij

      Обвал пошел еще в ноябре, админ видать посчитал, что это "из-за плохого" контента... решил устроить стимуляцию авторских, но не помогает. А мож и другая причина, на острова свалил отдыхать может  scratch  boss

    Та, ну какие острова. Пандемия..., обвал + Роскомнадзор упреждает....


    Korolev
    Vasilisk -66,
    продумать как надёжноврезать гайку в черенок. думаю приварить её в трубке её в отверстие в черенке залить эпоксидкой, можно сделать неограниченное число секций.

    В пешем походе имеет значение каждый грамм веса, да и объём тоже. А если на авто, то Дмитрий прав, нафиг это надо.   scratch

    Vasilisk -66
    Korolev, так черенок можно тоже складным сделать по принципу как бильярдные кии соединяют, только продумать как надёжноврезать гайку в черенок. думаю приварить её в трубке её в отверстие в черенке залить эпоксидкой, можно сделать неограниченное число секций.



    Я не могу заставить человека, что-то сделать, но я могу подтолкнуть его к тому, что бы он захотел это сделать.
    Korolev
    ino53,
    Напр., по электронике  из Королева крутой эксперт получился бы, правда, он половину моей писанины порезал бы, ну что ж...

    Ну, эксперт-то из меня ваааще никакущий, а вот насчёт "порезал бы" - это злостная напраслина! На правах эксперта я бы наоборот, "подкидывал" бы в тексты "бидоновского бреда", а потом такой бы "срач" раздувал! Было бы весело! xaxa

    Dmitrij
    Цитата: ino53
    Димыч, начинай мирный протест...

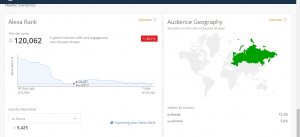

    та... че он мне обязан чем-то?  Обвал пошел еще в ноябре, админ видать посчитал, что это "из-за плохого" контента... решил устроить стимуляцию авторских, но не помогает. А мож и другая причина, на острова свалил отдыхать может  scratch  boss

    «Марти! Думать нужно в четырех измерениях...»

    Мой YouTube https://www.youtube.com/channel/UCnmrWq3ZgXynuxHfrBXqNig
    ino53
    Цитата: Dmitrij
    грустно тут стало, сайт загибается без журналистов,

    А ведь верно... Нет, по Бидону и Топзику не скучаю, но наши ребята частенько интересную информацию выкладывали, и погавкаться молодцы... Все-таки, КМК, надо допускать на сайт информацию с других сайтов или источников, а что бы не было явного, как говорил Королев, бидоновского бреда, ввести экспертов с правом предварительной оценки и блокировки публикаций. Напр., по электронике  из Королева крутой эксперт получился бы, правда, он половину моей писанины порезал бы, ну что ж... pardon Димыч, начинай мирный протест...   yahoo


    Korolev
    Dmitrij,
    и зачем в нем лопата?

    Ну, например:

    в случае надобности, если повезет, наверно можно отбиться от кабана

    Или для самозакапывания в открытых (диких) грязеисточниках, если уж металлоискатель забуду (или пропью) ...  xaxa

    Вот, кстати, вспомнил своего начальника, рыбак и охотник он никакой, видимо ему просто нравится сам процесс, но он очень любит все эти аксессуары, пусть порой и бесполезные.  smile

    Dmitrij
    Цитата: Korolev
    Ты где пропадал?


    грустно тут стало, сайт загибается без журналистов, а нам без работы грустно.

    А по вопросу: ну например, собираюсь я слетать в Крым, собираю походный рюкзак ...

    и зачем в нем лопата?




    «Марти! Думать нужно в четырех измерениях...»

    Мой YouTube https://www.youtube.com/channel/UCnmrWq3ZgXynuxHfrBXqNig
    Korolev
    Dmitrij,
    а куда она должна помещаться?

    Ты где пропадал?  smile  А по вопросу: ну например, собираюсь я слетать в Крым, собираю походный рюкзак ...

    Korolev
    Vasilisk -66,
    а зачем её вообще складывать? этот узел самое слабое место. а место этот способ совсем не освобождает.

    Вдумчиво читаем:

    на прогулку с металлоискателем ...

    Для начала нужно разметить на листе металла линии для реза. Ширина 14 см длинна 17см ... Для черенка понадобится 35 см древесины

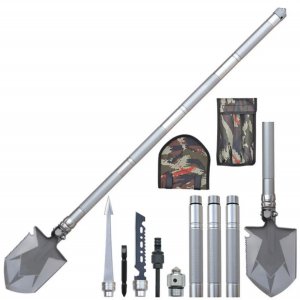

    Считаем: в рабочем положении более полуметра. Решение складной лопатки - правильное! А если ещё и черенок складным сделать? Смотрим возможные варианты исполнения:

     scratch
    Dmitrij

    Если у Вас появилась необходимость куда-нибудь выехать на природу, или на прогулку с металлоискателем, а ваша шыковая лопата никуда не помещается из за своих габаритов, предлагаю смастерить интересную, полезную и практичную самоделку.


    а куда она должна помещаться? По месту я хожу с обычной штыковой, которой картошку копают. Самый мощный инструмент с большой пробивной силой, которым можно рубить корни и пр. А в случае надобности, если повезет, наверно можно отбиться от кабана, ну там решит, кто быстрее обосрется.

    В машину также штыковая влазит, даже в жигули. На велике и мопеде также ездил со штыковой, просто прикрутив к раме.


    А складная такая херня была, в зубах ковыряться... гайку вечно грязью забивало, то люфт был... да и от зверя не отобъешься. По пляжу ходить нужная просто маленькая лопатка, не обязательно складная



    «Марти! Думать нужно в четырех измерениях...»

    Мой YouTube https://www.youtube.com/channel/UCnmrWq3ZgXynuxHfrBXqNig
    Vasilisk -66

    а зачем её вообще складывать? этот узел самое слабое место. а место этот способ совсем не освобождает.

    Я не могу заставить человека, что-то сделать, но я могу подтолкнуть его к тому, что бы он захотел это сделать.
    wariorjam

    А я понял нужно уголок отрезать


    Korolev

    Складная лопатка за 10 минут ... допустил ошибочку которая мешала лопатке складываться в транспортировочное положение

    Я правильно понимаю, цель не достигнута, лопатка не складная? И не помогли решению проблемы даже:

    Таких лопаток смастерили уже сотни

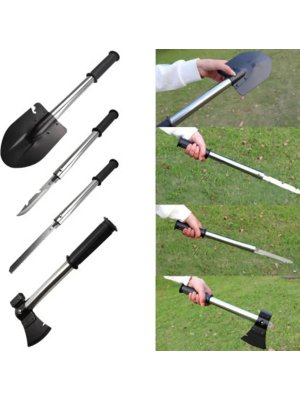

    А ведь в инете полно вариантов, лично мне например, понравился хоть и не складной, но более функциональный:

     smile
