Доброго времени суток, сегодня мы будем дорабатывать bluetooth колонку, которая работает громкой связью в автомобиле. Поначалу я не придавал значения, а потом стало неудобно каждый раз забирать колонку домой для зарядки аккумулятора, можно дома и забыть по ошибке. Кроме того, гораздо проще поменять аккумулятор (18650), тем более у меня их скопилось штук пять. Скажем, если сел аккумулятор, можно быстро поменять его на новый, а севшие аккумуляторы спокойно отнести домой и зарядить на моей зарядной станции.

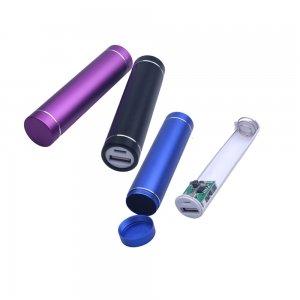

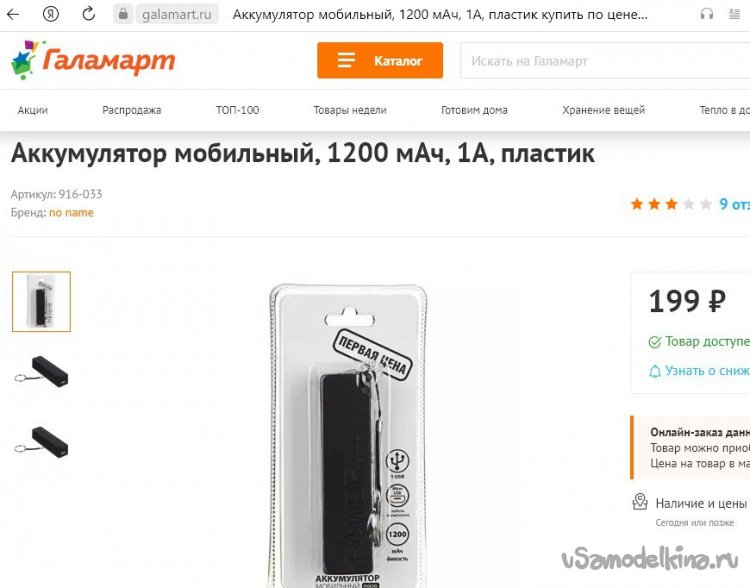

И пришла в голову мысль сделать аккумулятор колонки снаружи. Сходил в мой любимый Галамарт и увидел там внешний power bank небольшой ёмкости, но зато всего за 199 руб. Обсмотрев его со всех сторон, я понял, что лучше этого ничего для моего проекта не придумать.
Нам понадобится:
- bluetooth колонка
- внешний аккумулятор (power bank) красивой наружности
- ножик
- отвёртка
- бокорезы
- изолента
Шаг первый

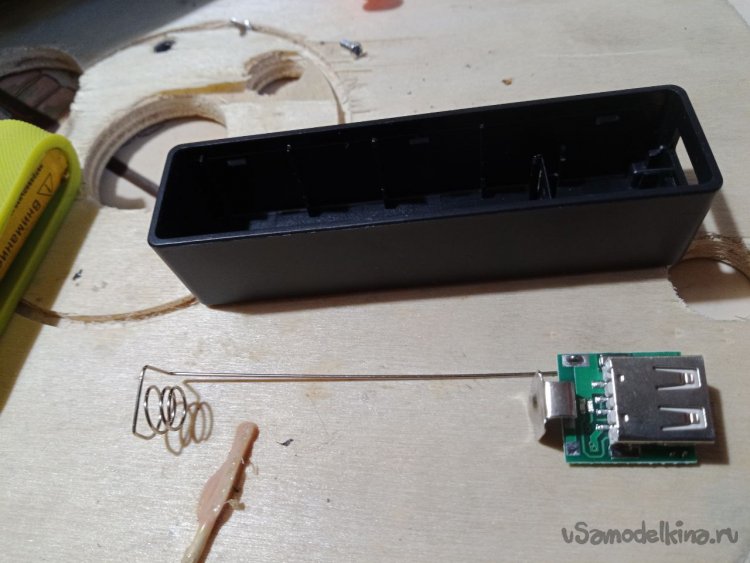

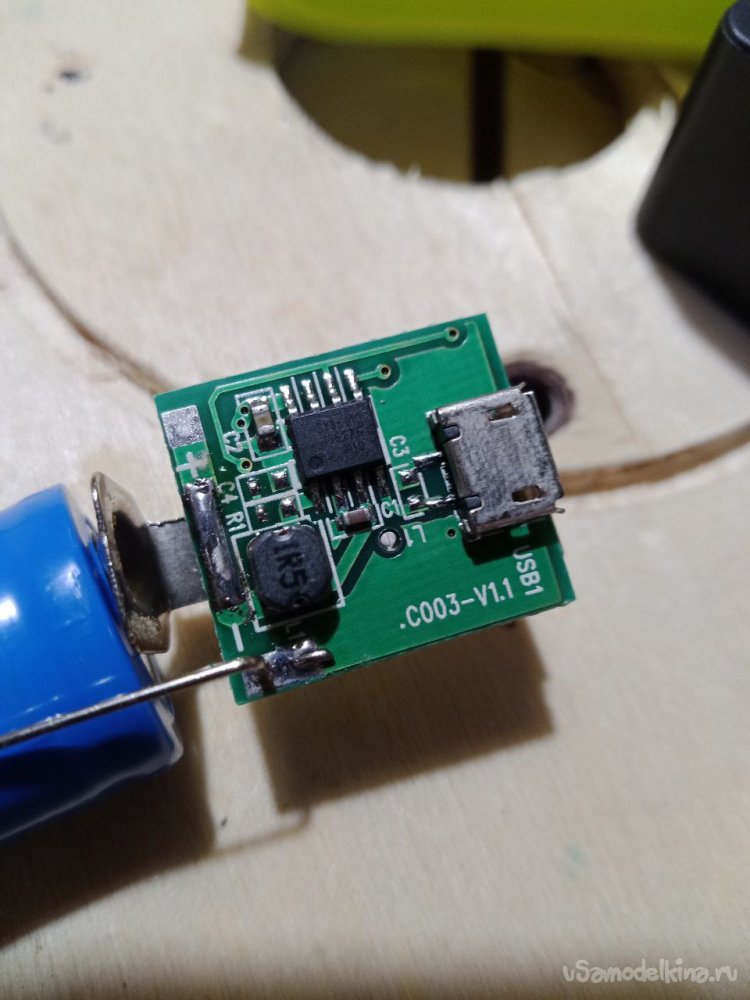

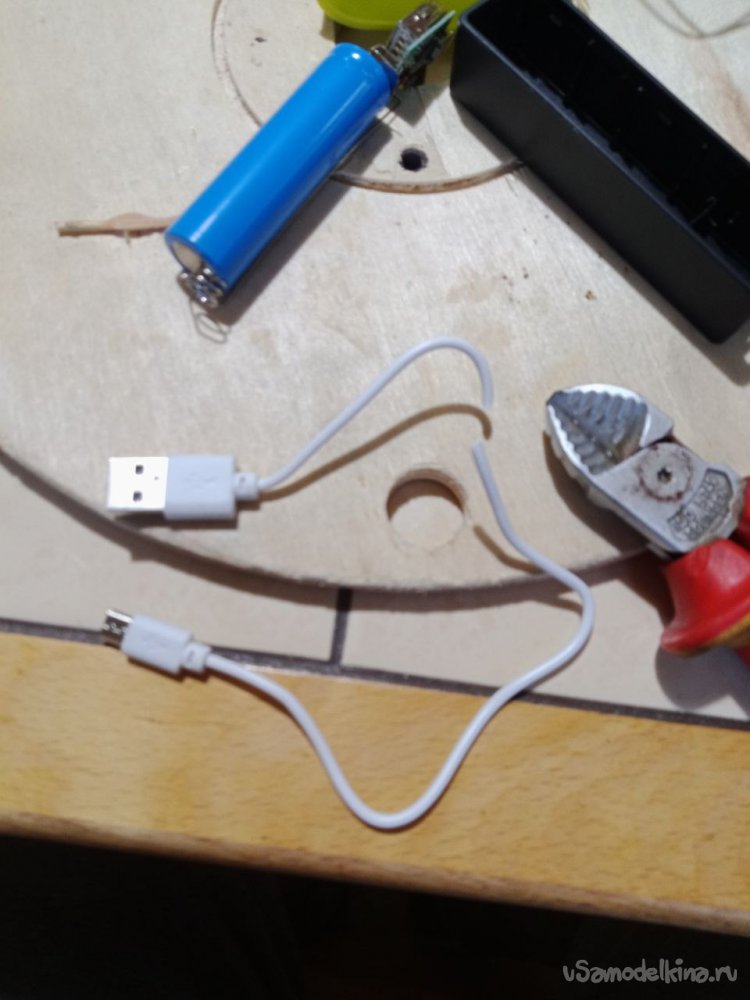

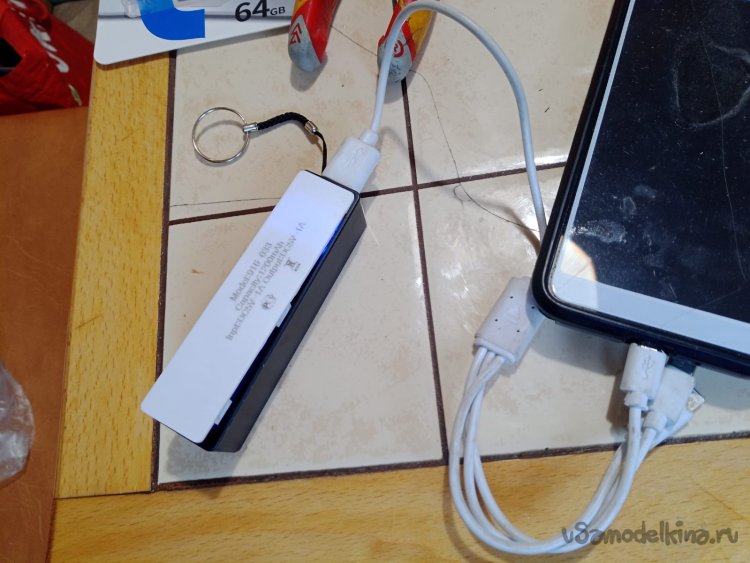

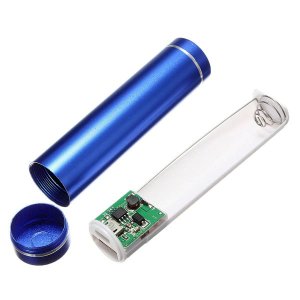

Разбираем внешний аккумулятор, внимательно его изучаем, и разрезаем идущий в комплекте проводок USB-microusb, для того чтобы запитать нашу колонку от этого АКБ.
Шаг второй

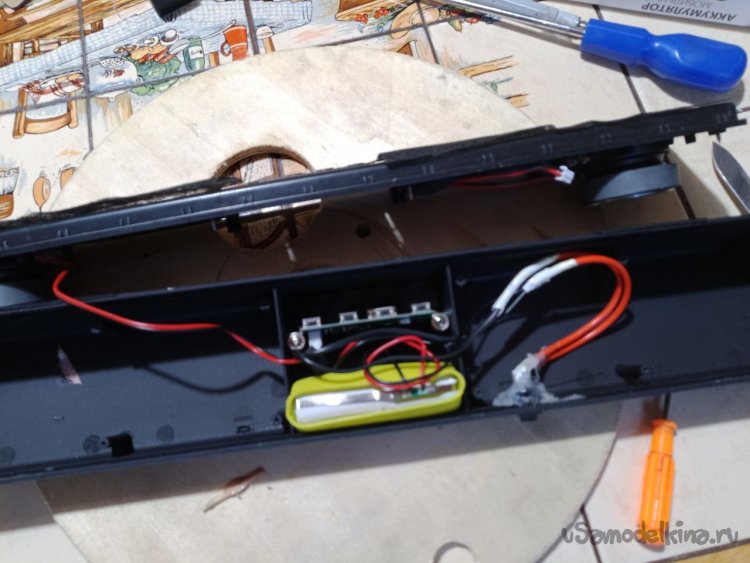

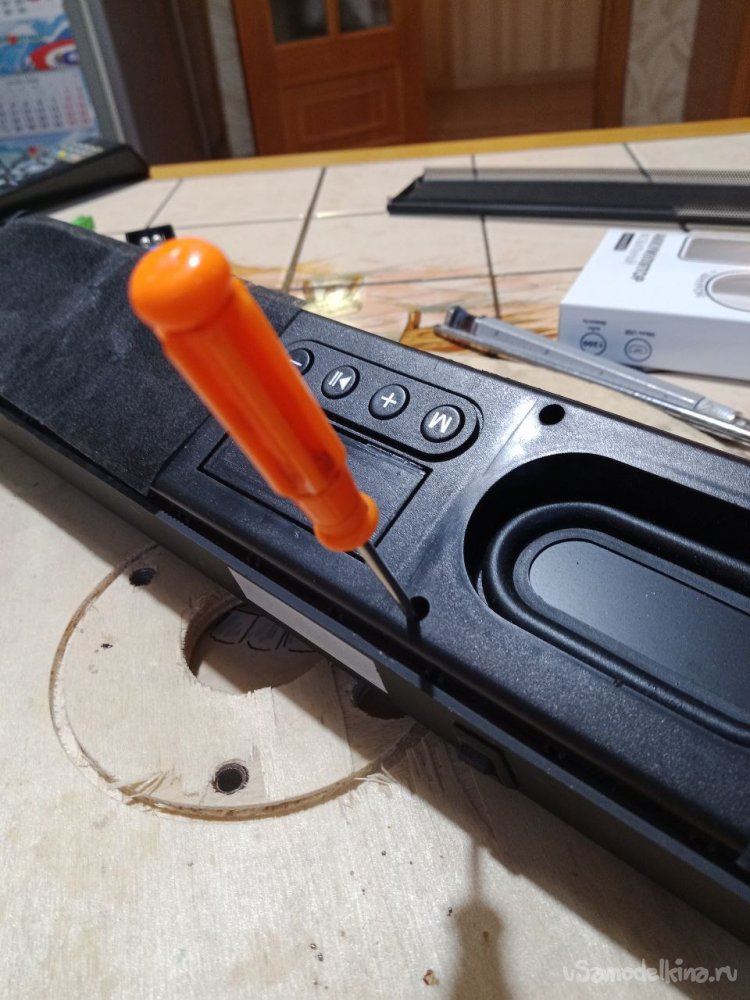

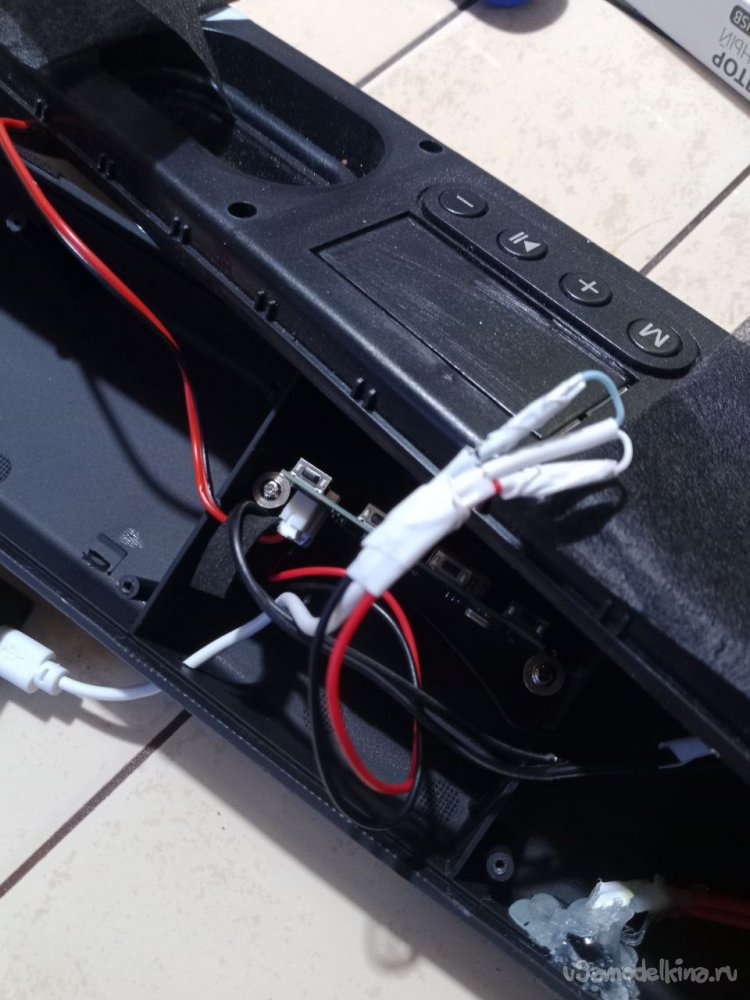

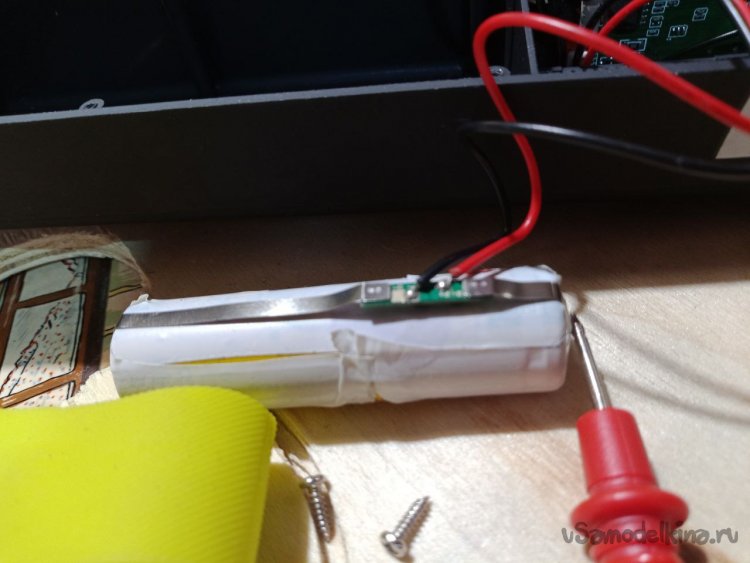

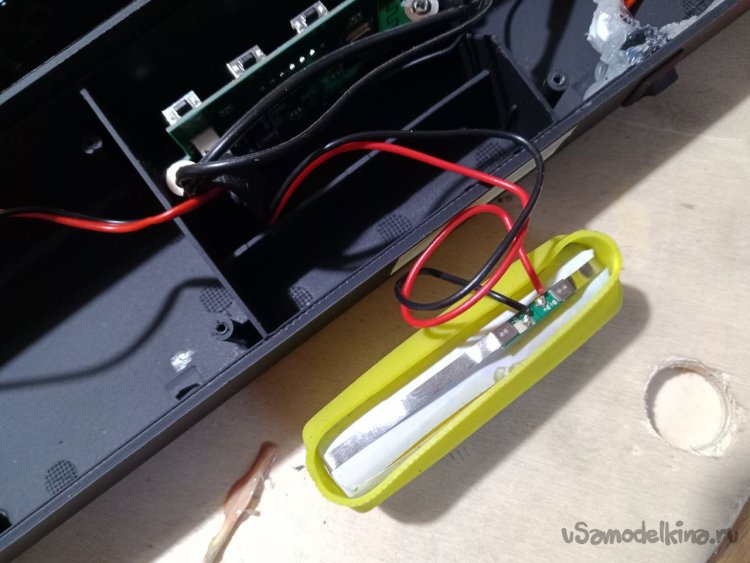

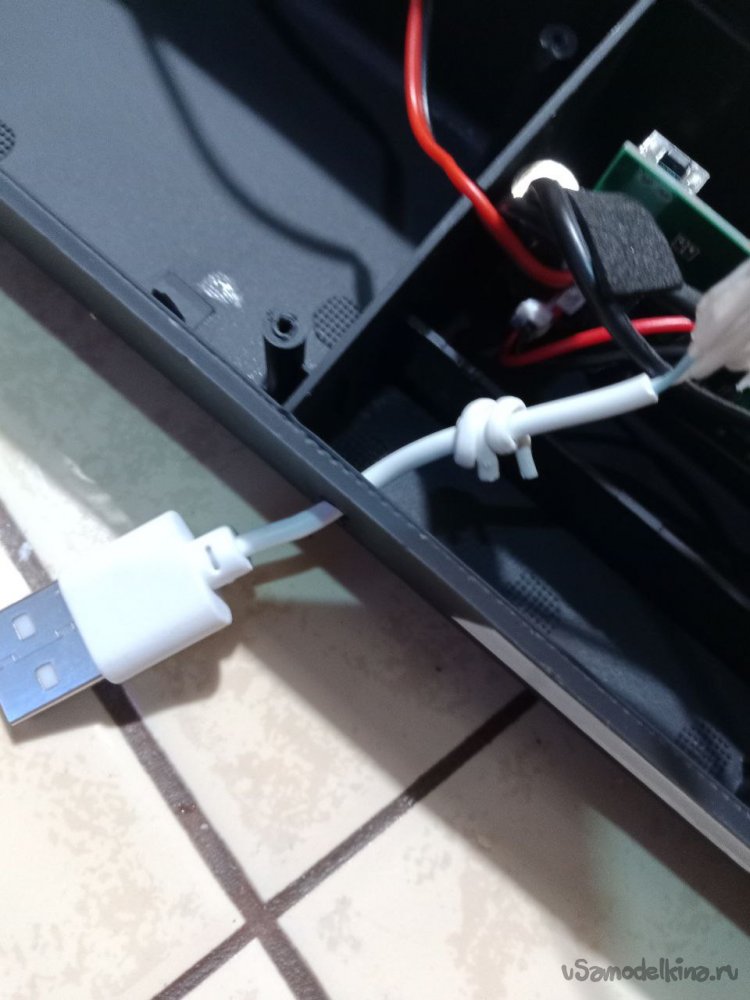

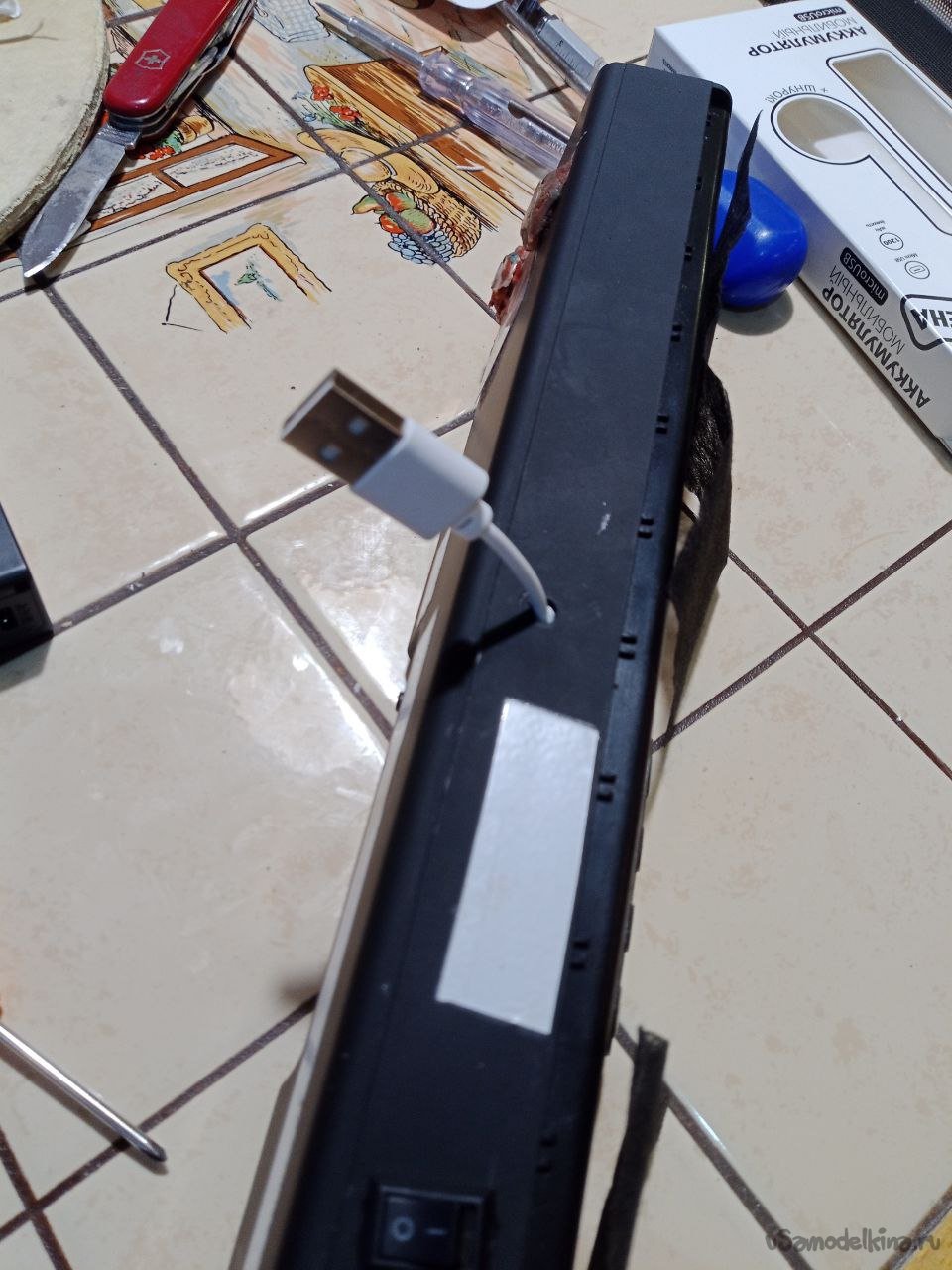

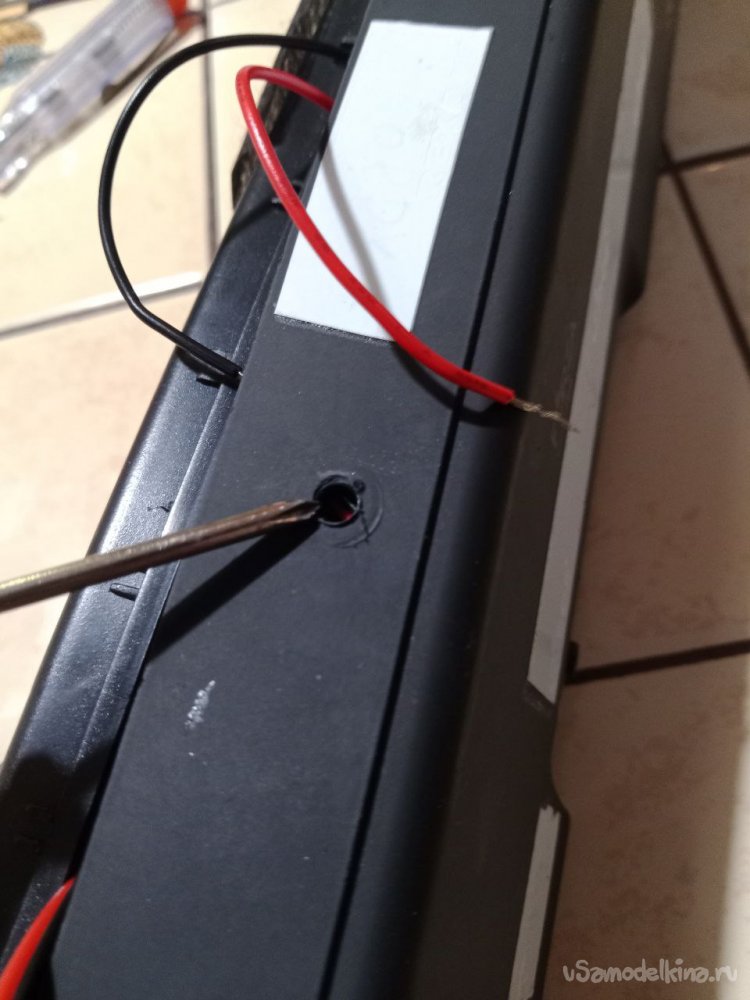

разбираем колонку, вытаскиваем аккумулятор и проделываем дырочку сверху для питающего кабеля, пропускаем кабель через дырочку, наматываем изолентой кучку-«предохранитель», чтобы случайно не выдернуть схему, и проводим электрические измерения: на выходе 5 В, то, что и нужно. Мимоходом меня смутила небольшая схемка на штатном АКБ колонки. Я сфотографировал, отправил фото специалисту, и он мне пояснил, что скорее всего это схема-антиразряд, для предотвращения глубокого разряда АКБ. Тут у меня многое в голове сложилось. Частые и быстрые разряды АКБ усложняли пользование Изделием. Так что эту схему я выбросил, на мой взгляд от неё только вред в моём проекте.
Шаг третий

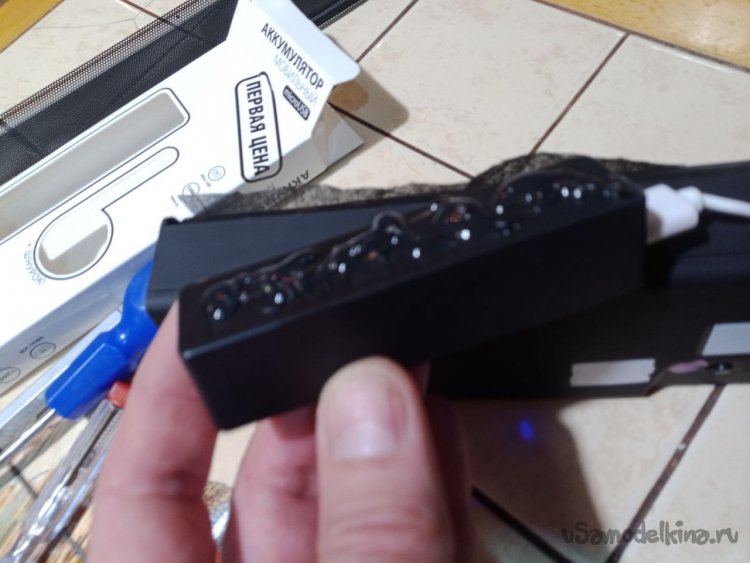

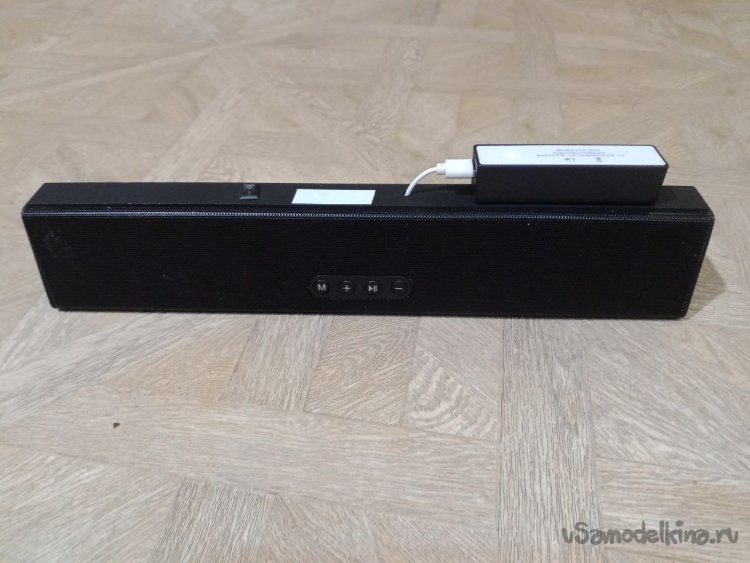

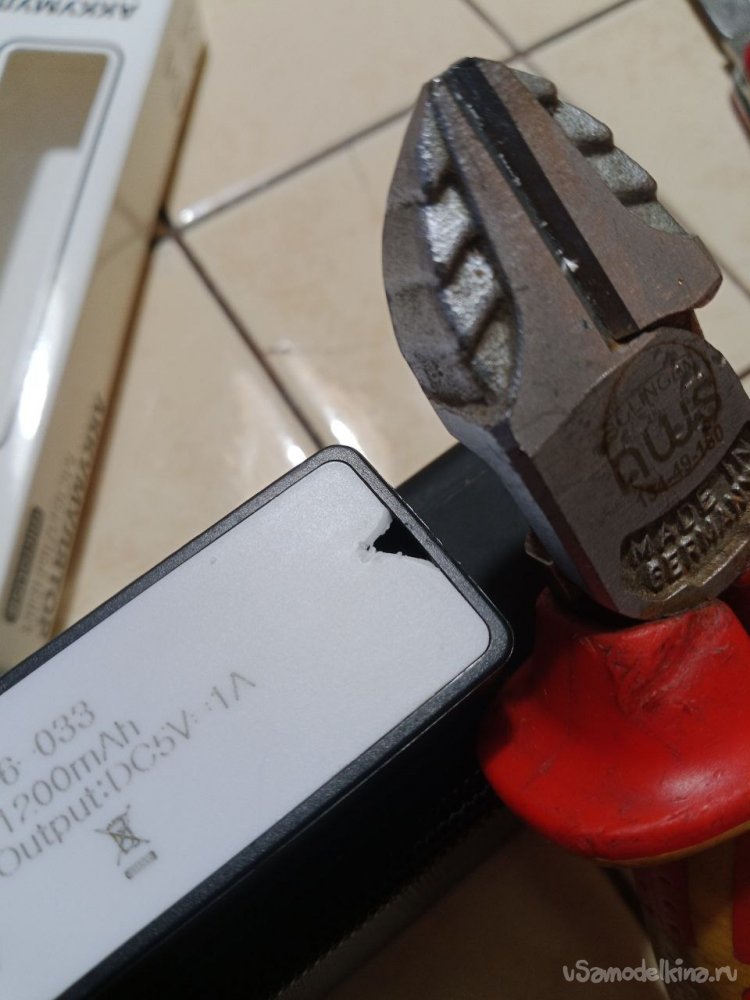

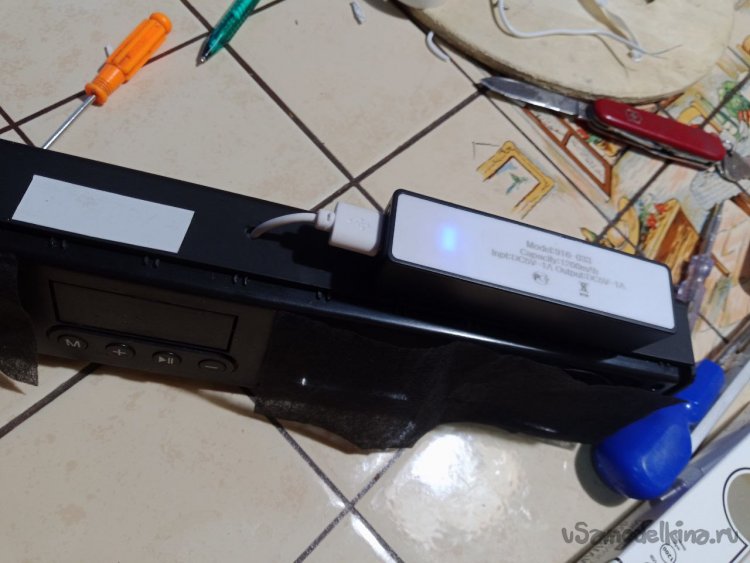

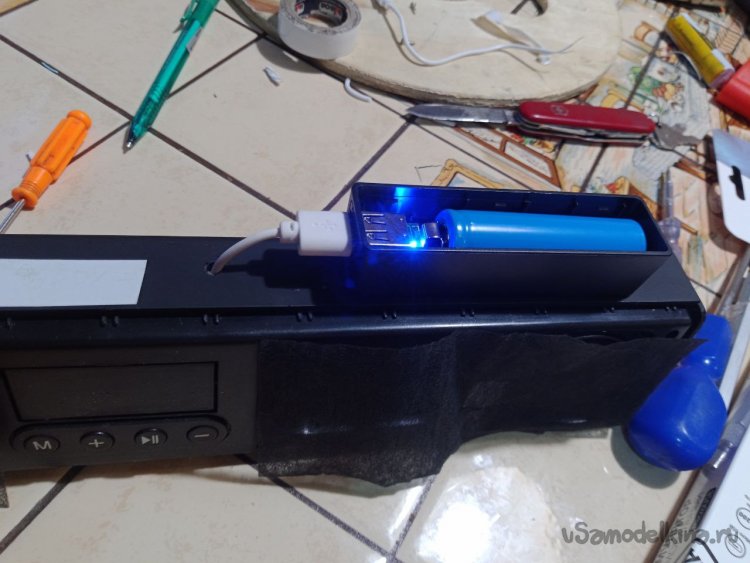

С помощью термоклея приклеиваем корпус внешнего аккумулятора на колонку в том месте, где она не будет мешать переключать и нажимать никакие кнопки. Для простоты смены аккумулятора в случае его разряда я бокорезами сделал треугольный вырез в белой крышке пувербанка, чтобы подцепить отвёрткой или ножиком крышку было легко и удобно, поскольку в качестве крепления там используется пластиковые фиксаторы.
