Мольберт начинающего художника
Начинающим дарованиям нужно помогать в раскрытии их способностей. Тогда творческий человек увлеченный живописью сможет испытать и выразить свой талант.
Художники знают, что для плодотворной работы необходимо правильно организовать рабочее место, приготовить необходимые принадлежности. Важно иметь удобный мольберт для оптимального расположения холста, рисунка, полотна для рисования или росписи. Большое значение также имеет правильное освещение, падающее на будущую картину и зависящее от расположения полотна.
Для выполнения этих требований и развития талантов начинающего художника, появился заказ и необходимость в изготовлении конструкции напольного мольберта.
Интернет наполнен вариантами изготовления различных самодельных конструкций мольберта. Большинство из них выполнено по типовой трехопорной схеме, преимущественно из деревянных реек.
Для качественного исполнения, такая конструкция требует определенных столярных инструментов, времени и навыков в работе, некоторых условий для работы. При этом конструкция получит заметный вес и размеры, а со временем будет рассыхаться.
Учитывая это, за основу взята менее трудоемкая металлическая конструкция мольберта.

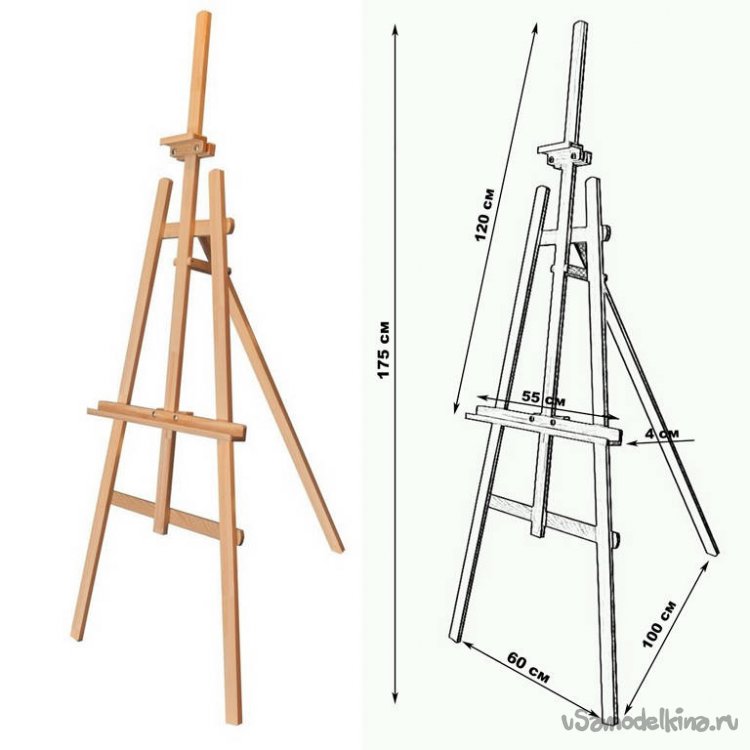

Оставим типовую трехопорную схему напольного мольберта. Диапазон размеров конструкции, с учетом пожеланий заказчика, возьмем из интернета.
Материал конструкции мольберта

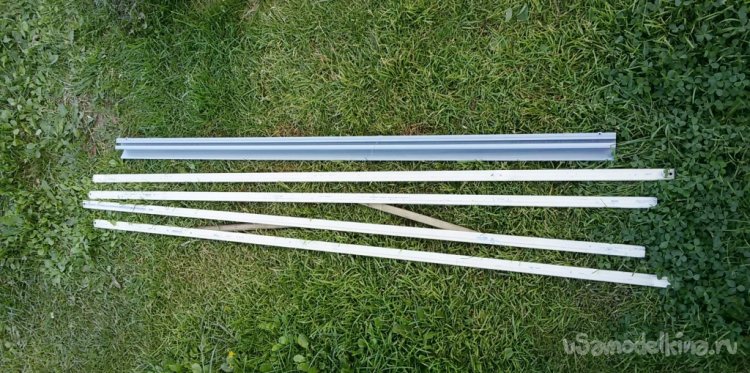

Материалом конструкции будет оцинкованный (и окрашенный) стальной профиль, ранее служивший в качестве оконной гардины.
Профиль, свернутый из стальной полосы, имеет С-образную форму и габаритные размеры 20 х 8 мм с пазом шириной 6 мм. Толщина металла профиля – 1,0 мм. Длина четырех имеющихся отрезков профиля – по 140 см.
Дополнительно использованы отрезки аналогичного профиля с толщиной металла 1,4 мм.

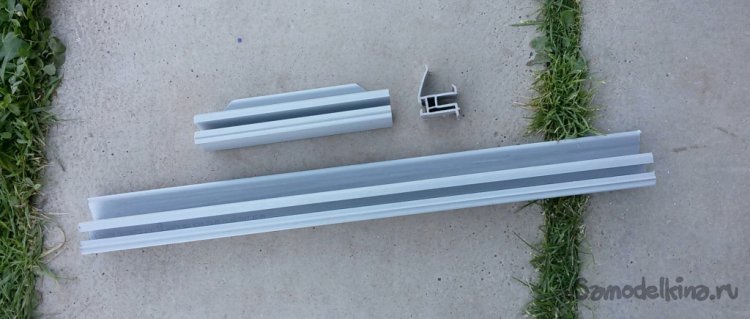

Для изготовления опорной и прижимной планок под установку картины, использован пластмассовый подставной оконный профиль.

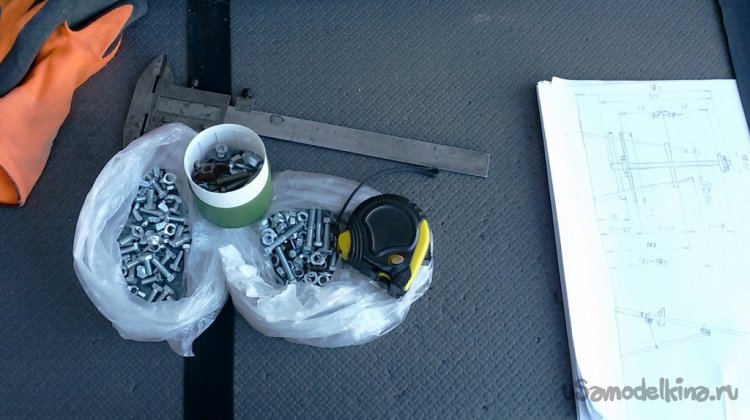

Для сборки использованы стандартные метизы на резьбу М6.
Изготовление конструкции
Боковые и поперечные планки

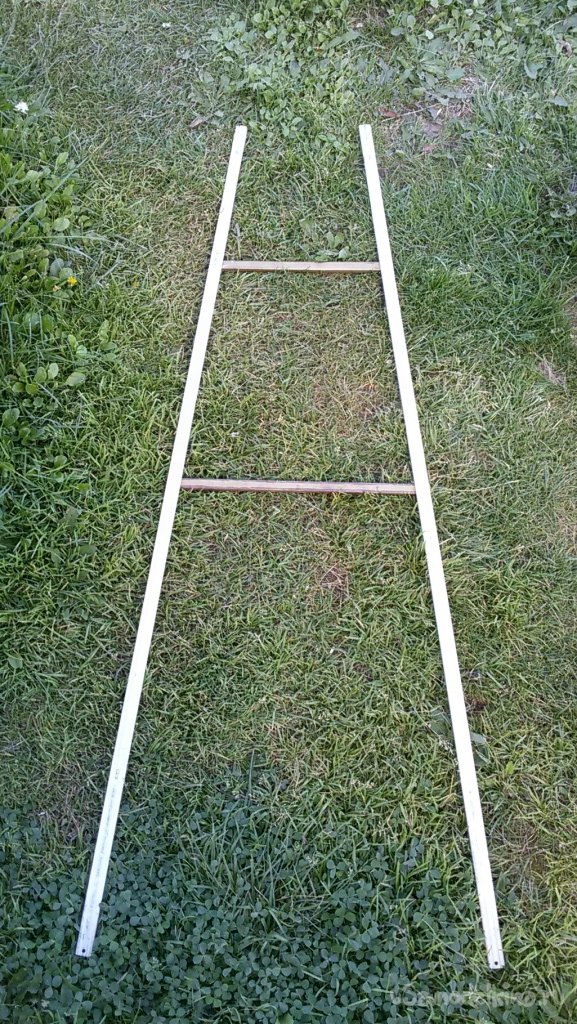

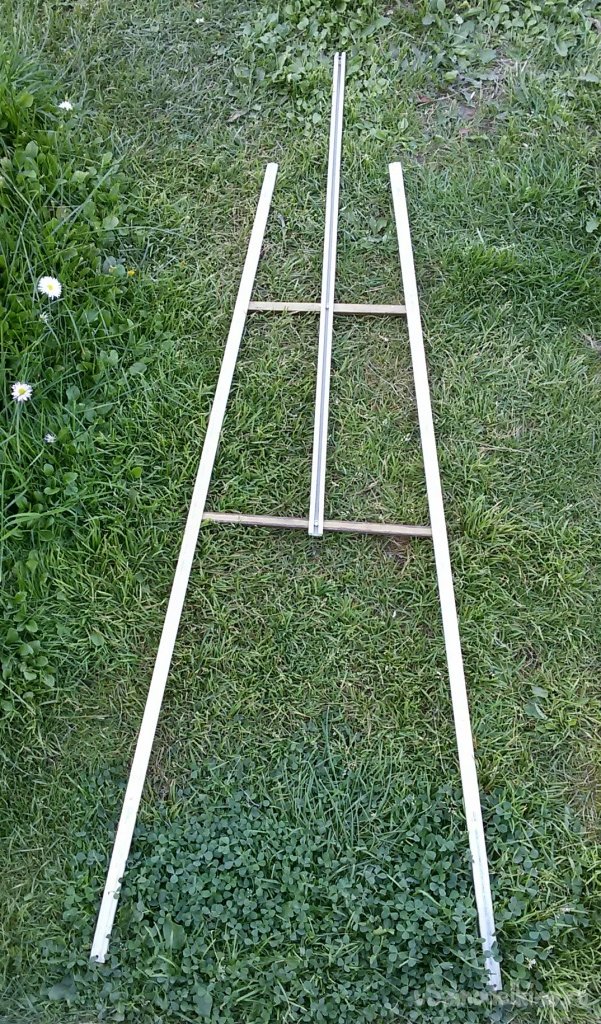

В основе конструкции два отрезка профиля длиной 140 см.
Расположим эти отрезки профиля по боковым сторонам виртуальной равнобедренной трапеции. Большое основание трапеции (основание мольберта) имеет размер 60 см. Верхние концы отрезков профиля расположены на расстоянии 25 см (малое основание).
В этом положении боковых планок, разметим на обоих отрезках расположение винтов крепления горизонтальных поперечных планок, образующих с боковыми планками, базовую конструкцию мольберта. Нижняя планка расположена на высоте 70 см от основания мольберта, верхняя планка на высоте 110 см.

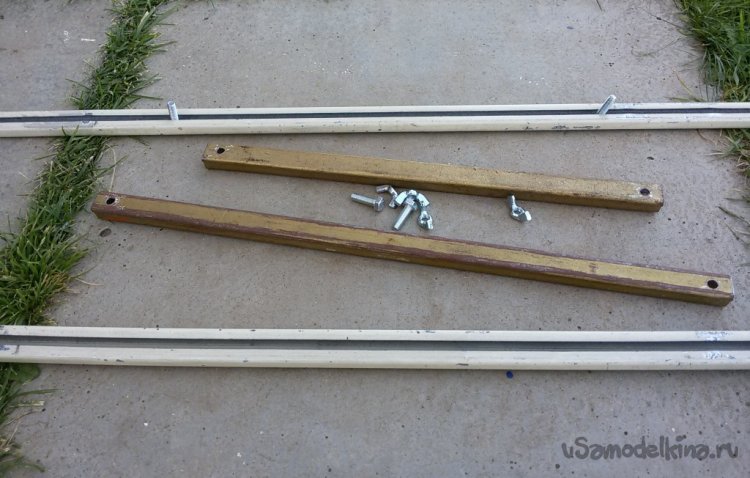

Измерим расстояния между метками крепежных винтов, а добавив к полученным размерам по 20…30 мм, получим необходимую длину обеих поперечных планок. Изготовим их из более прочного профиля толщиной 1,4 мм.
Симметрично просверлим в них отверстия диаметром 6 мм, по измеренному ранее межосевому размеру.
Для дальнейшей установки центральной планки, можно одновременно просверлить по середине обеих поперечных планок, дополнительные отверстия диаметром 6 мм.

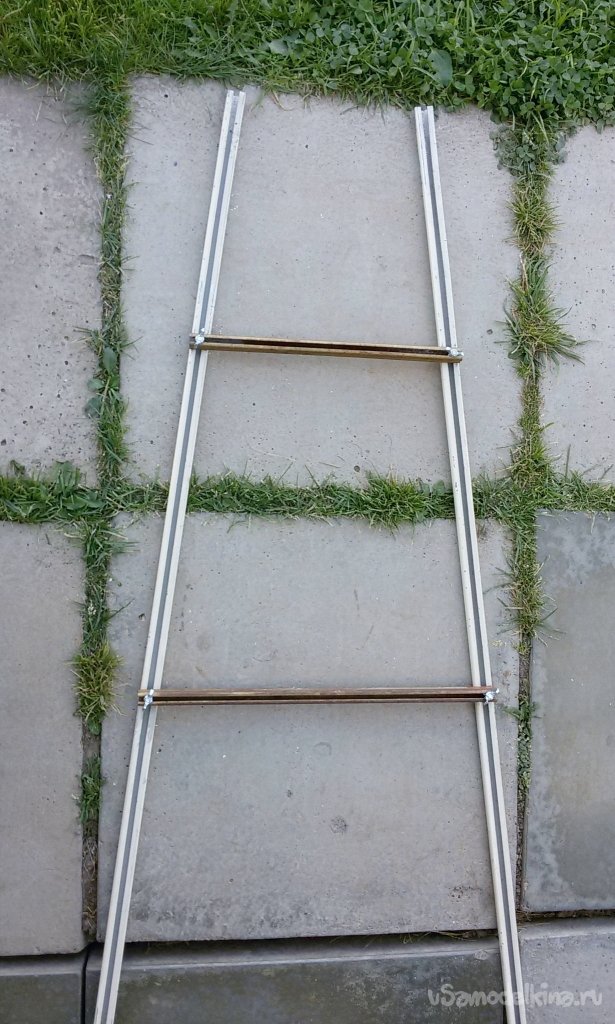

Установим головки болтов М6 в пазы профиля боковых планок, сдвинем болты в нужное по размеру положение, установим на них поперечные планки и закрепим конструкцию гайками.
Центральная планка

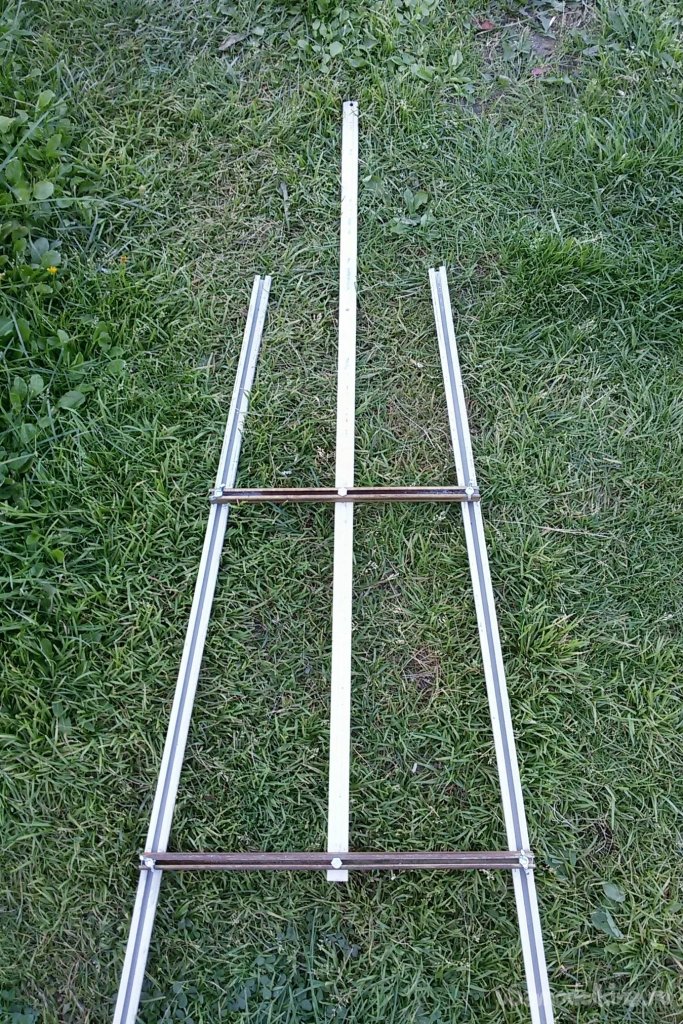

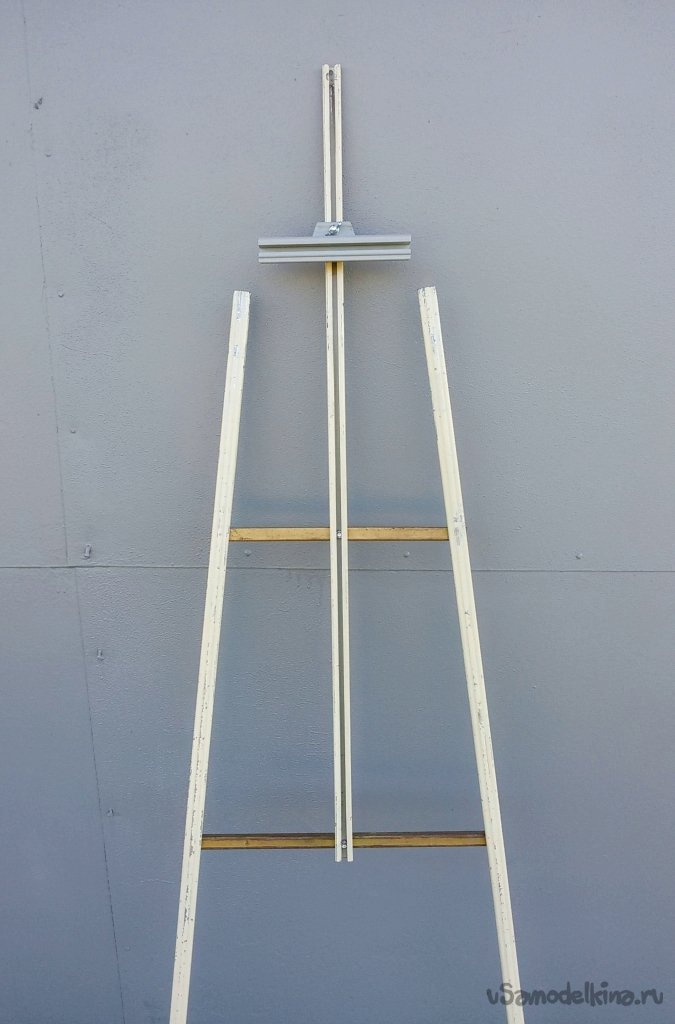

Третий отрезок профиля длиной 100 см установим с лицевой стороны мольберта. Он ложится на отверстия по середине поперечных планок, в одной плоскости с боковыми планками.
Верх центральной планки установлен на высоту 160 см от основания мольберта, открытый паз профиля расположен на лицевой стороне. При этом расположении центральной планки, на ее пересечении с поперечными планками, размечаем и сверлим крепежные отверстия диаметром 6 мм.
Через пазы и выполненные отверстия в середине поперечных планок, заводим болты М6 х 20 и заворачиваем их в гайки, установленные внутри профиля центральной планки. Выступание стержня болта за габариты профиля центральной планки на лицевой стороне мольберта, не допускается.
Опорная и прижимная планки
Для изготовления прижимной и опорной планок, применен пластмассовый профиль. Он употребляется при установке пластиковых окон. Ширина полочки профиля, используемая для установки и крепления рамки с картиной около 35 мм. Полочка имеет ограничитель.
От профиля отрезаем заготовки прижимной планки длиной 18…20 см и опорной планки длиной 55 см. Зачищаем следы обработки, наносим необходимые фаски.

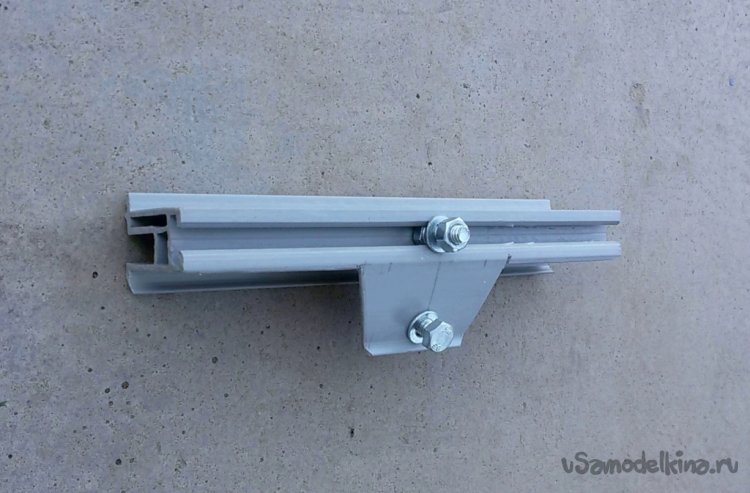

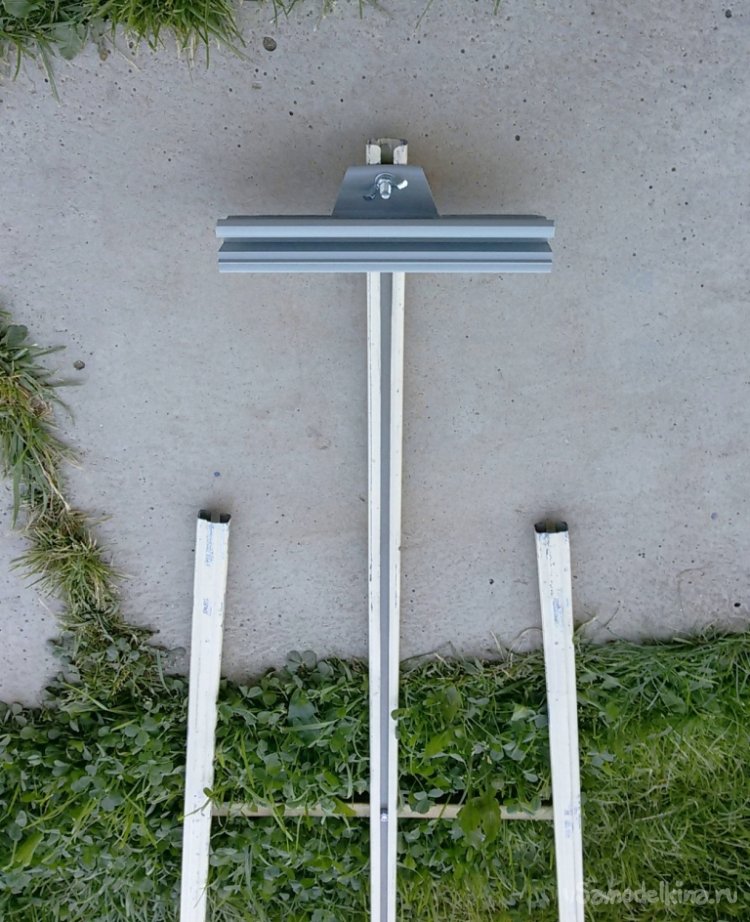

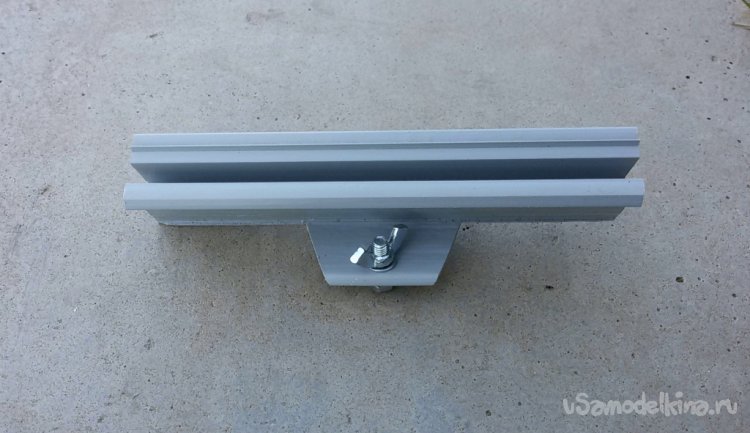

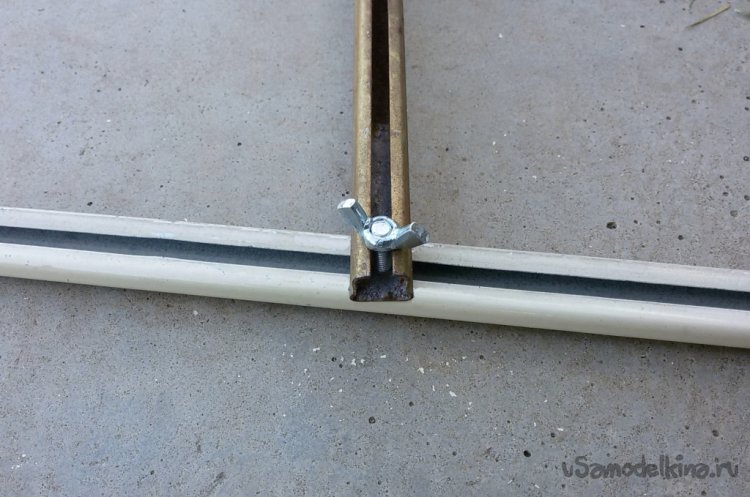

Верхний прижим будет перемещаться вдоль паза центральной планки и фиксироваться в нужном положении гайкой - барашек. Головка болта М6 с шайбой, свободно движутся в профиле центральной планки. В рабочем положении болт прижимает верхний прижим к планке с помощью гайки – барашек, через отверстие, просверленное в середине компенсационного крыла оконного профиля. Излишки этого элемента профиля, сбоку от узла крепления болтом, удалены.
Для параллельного перемещения прижима при установке, в его конструкцию введем дополнительный направляющий болт М6, плотно установленный головкой в имеющийся на пластмассовом профиле паз. Гайка с шайбой будут располагаться внутри профиля центральной планки, имея возможность перемещения.

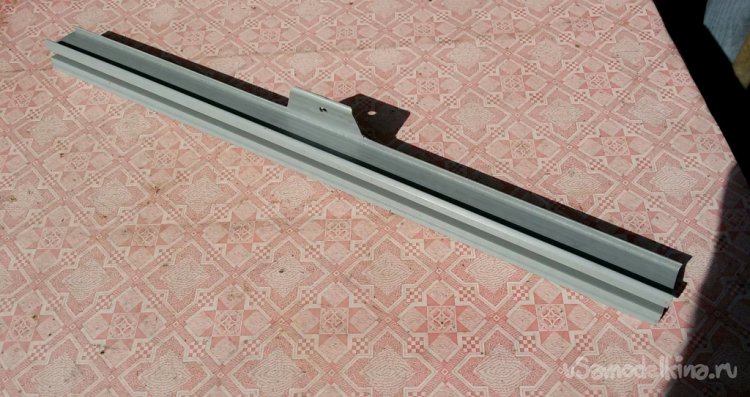

Аналогичные действия выполним с заготовкой опорной планки, на которой будет установлена будущая картина.

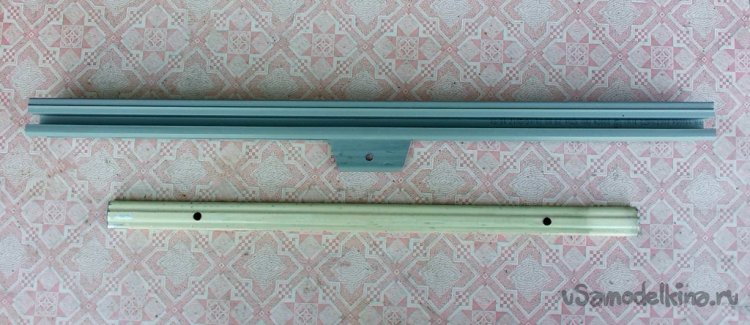

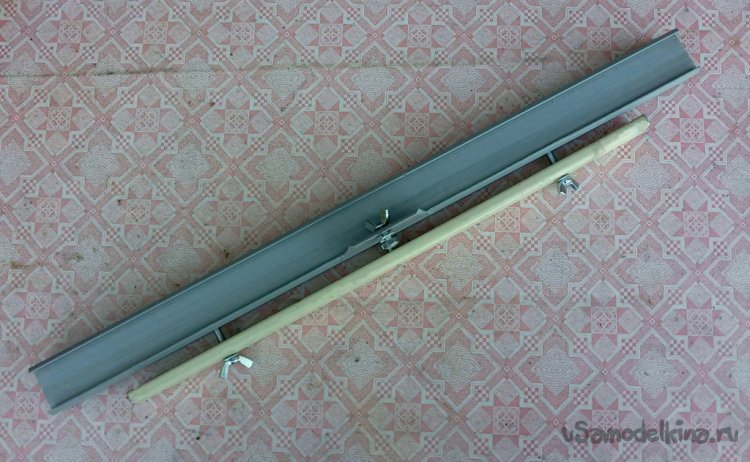

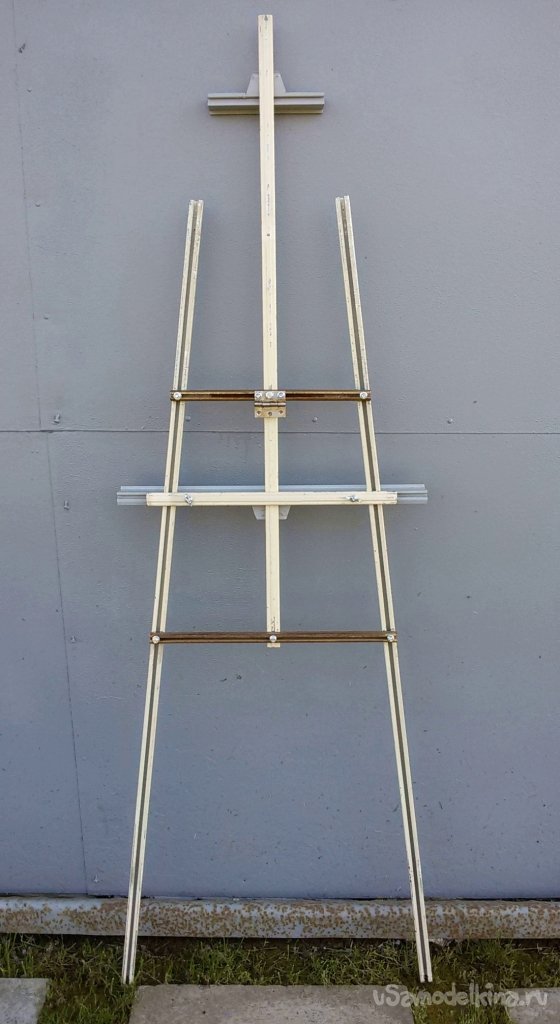

В связи с большей длиной планки и весом рамы с полотном, зажим опорной планки в рабочем положении будет осуществляться в трех точках. Для чего, сзади опорной планки установлена дополнительная прижимная планка длиной 40 см, изготовленная из примененного металлического профиля. Перемещение и предварительный прижим будут выполняться аналогично верхнему прижиму – одним болтом М6 с гайкой – барашек к центральной планке. Окончательный зажим будет выполняться прижимом к боковым планкам, с помощью дополнительной прижимной планки и двух гаек – барашек (сзади мольберта). Два болта М6 также плотно установлены головкой в имеющийся на оконном профиле паз.

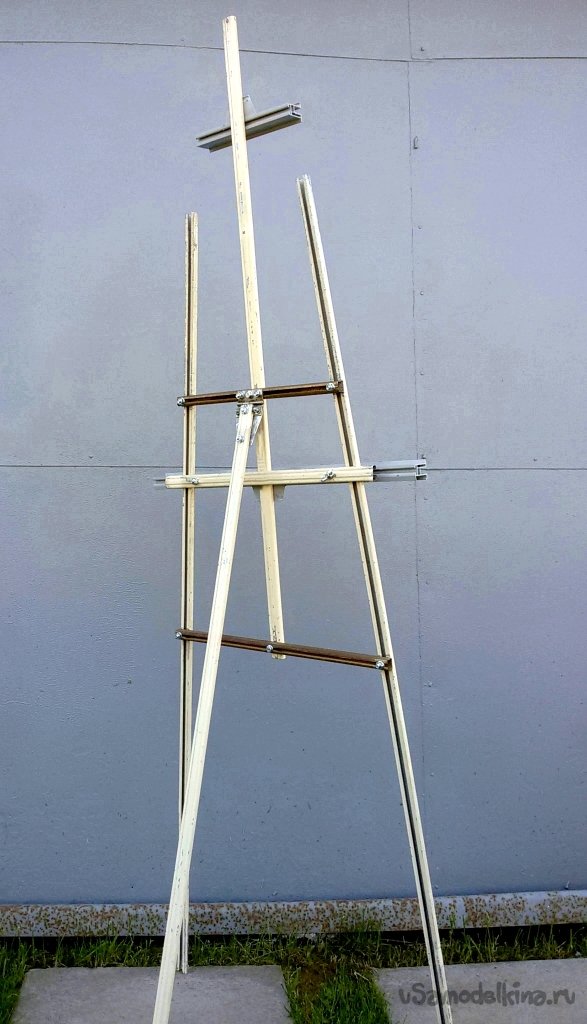

Складная опора мольберта

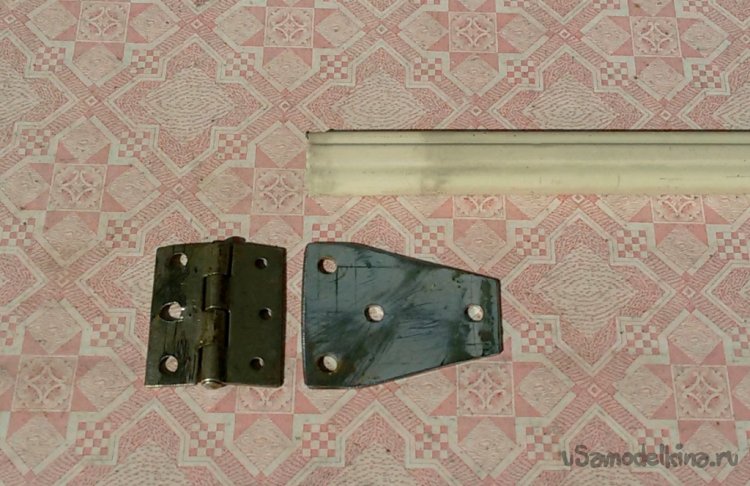

Складная опора мольберта состоит из отрезка используемого профиля длиной 105 см и шарнира с переходной пластиной.

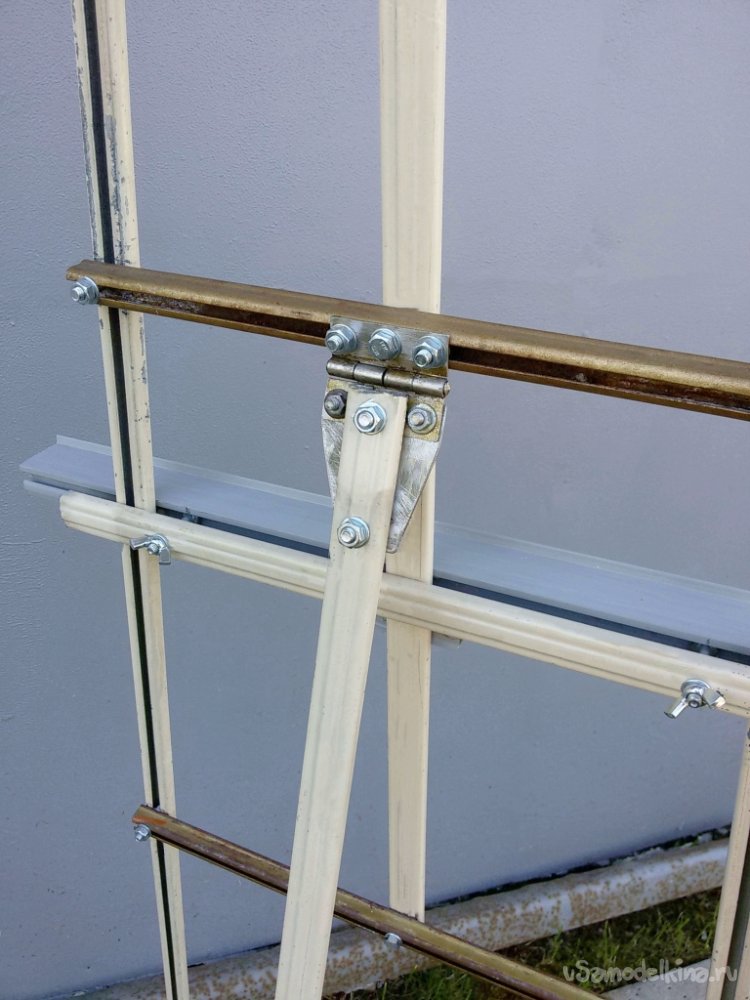

Шарнир закрепляется сзади мольберта, на верхней поперечной планке с помощью установленного ранее болта крепления центральной планки и двух дополнительных, установленных в пазу поперечной планки.
Опора крепится на переходной пластине, закрепленной двумя болтами на шарнире (см. фото).
В сложенном положении, низ опоры находится вровень с основанием боковых планок.

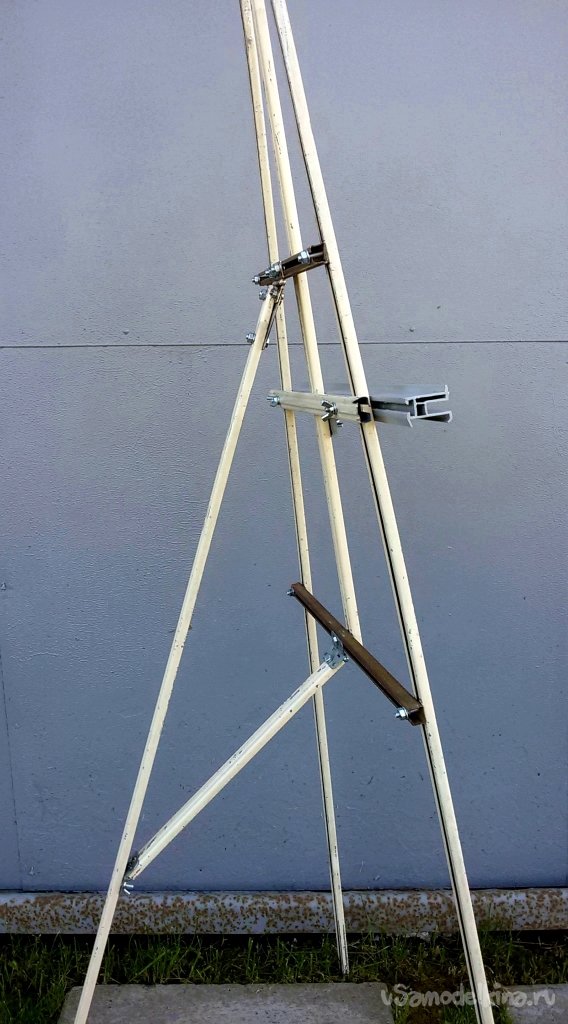

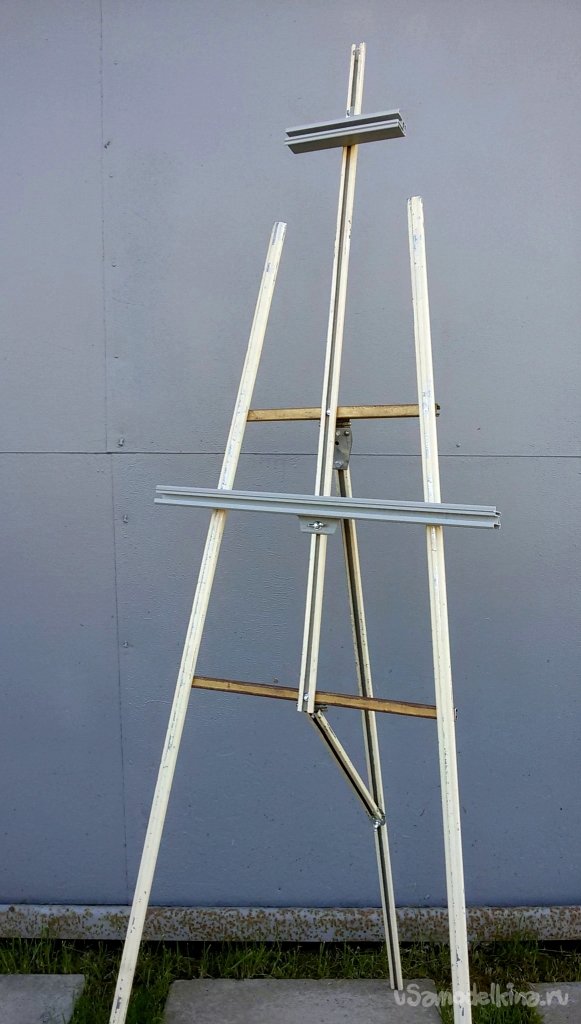

Регулировка угла наклона опоры мольберта

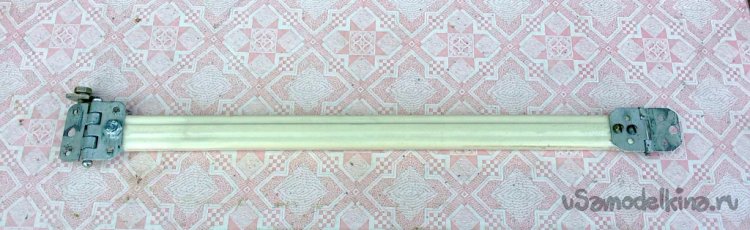

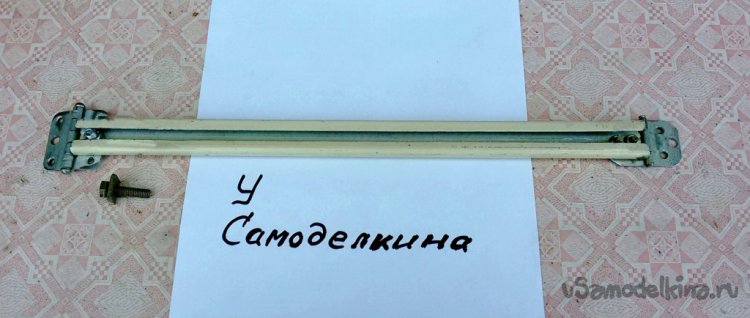

Из отрезка используемого профиля длиной 35 см (остаток профиля от предыдущей операции) изготовим распорную планку. Она позволит оперативно установить и зафиксировать оптимальный угол наклона мольберта, для наилучшего освещения картины в текущей обстановке.
По концам планки поставим небольшие мебельные шарниры.
Один шарнир закрепим в пазу нижней поперечной планки мольберта. Другой шарнир, рассверлив его крепежное отверстие под болт М6, закрепим с помощью болта и гайки – барашек в пазу складной опоры мольберта.
Освободив гайку – барашек, мы можем изменять угол наклона опоры. При этом головка болта свободно скользит во внутреннем контуре профиля опоры. При зажиме гайки, конструкция образует жесткий треугольник, и опора четко фиксирует выбранное положение мольберта.
Примечание
В конечном варианте конструкции мольберта
Для увеличения прочности зажима, под головками болтов и гайками, расположенными во внутреннем контуре профиля, установлены стандартные шайбы.
Под головками болтов, на которых поставлены гайки – барашек (3 шт.), дополнительно установлены низкие контргайки прямоугольной формы, исключающие поворот болта при зажиме или разжиме соединения вручную (фото выше). В свободном положении, контргайка не препятствует перемещению болта вдоль паза профиля.

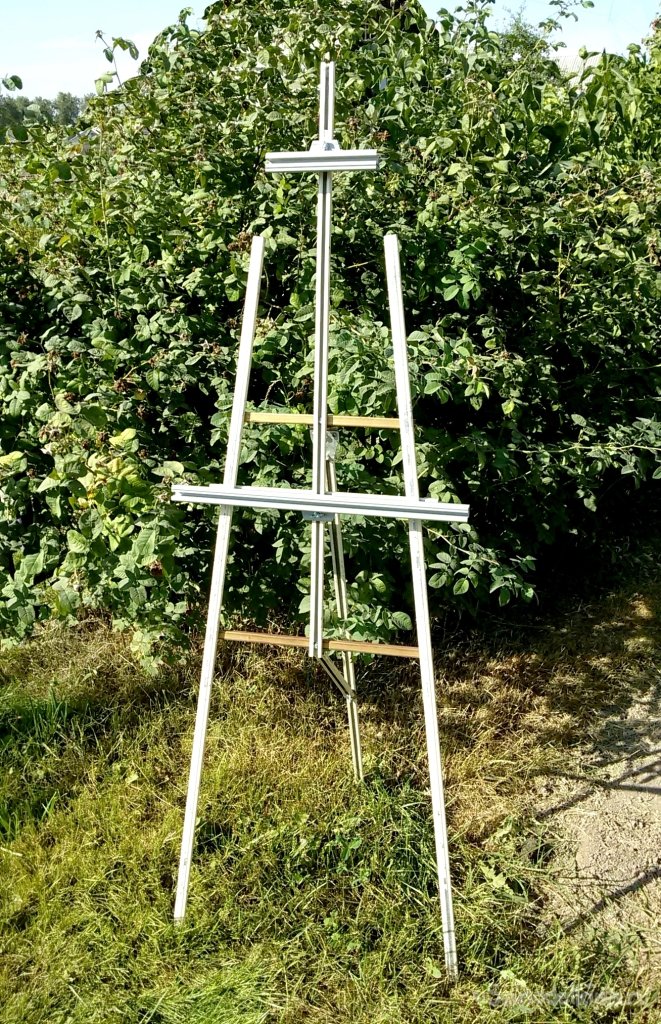

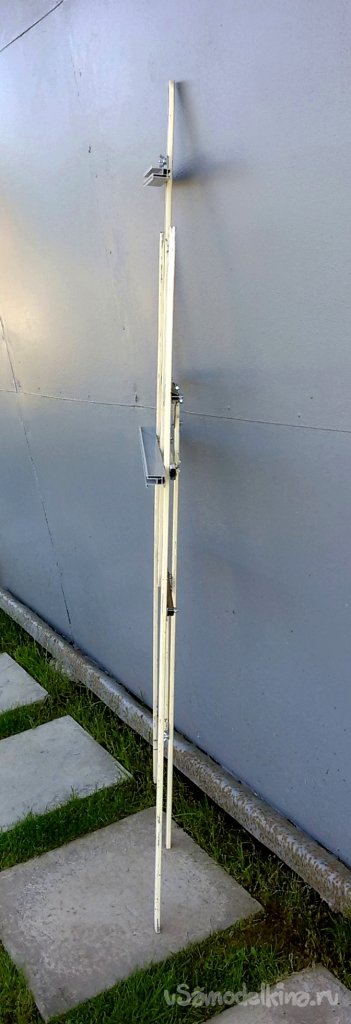

Изготовленный мольберт имеет малый вес, а в сложенном положении занимает минимум места.
