Добрый день, друзья Самоделкины! Хочу представить вам модернизированную (или улучшенную) лампочку для ЖКХ на основе люминесцентной лампы G23.

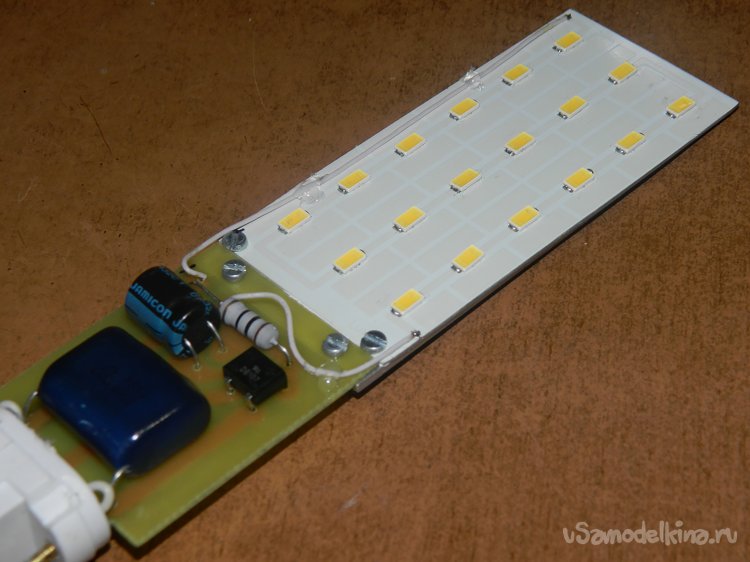

Несколько лет назад я уже делал подобную лампу (см. статью “Светодиодная лампа G23 для ЖКХ”). Две таких лампочки работают в холле и по сей день (а прошло уже почти 4 года!).
Чем мне не нравится эта лампа. Во-первых, паять 18 светодиодов 5630 на плату ещё та работёнка. Во-вторых, светодиоды расположены на площадке 80х40 мм, и это делает свет как бы “точечным”, так как лампочка висит на высоте почти 3 метра. В-третьих, мощность лампочки всего около 6 Вт, что при наличии в холле всего 2-х ламп недостаточно (холл на четыре квартиры достаточно большой). Напомню, что лампочка G23 имеет мощность 9-11 Вт (в зависимости от длины колбы).
Ещё есть коридорчик без окон, который выходит на общий балкон. Там тоже висят две лампы G23. У нас там оборудована общая курилка-говорилка (летом курим на балконе, зимой здесь). Так вот, там перегорела одна лампа, скоро и вторая накроется. Я уже который месяц бьюсь, чтобы её поменяли — а воз и ныне там. В магазине такая лампа стоит более 300 руб. (жаба душит покупать, лучше добавить чуток и коньячку на “посиделки” взять). Я повесил “соплю”, в которую ввернул светодиодную лампочку E27 (не дай Бог, пожарники нагрянут!). Про лифтовой холл я уже и не говорю — из трёх ламп работает только одна. И хотя там есть окно, но вечерами там темно.

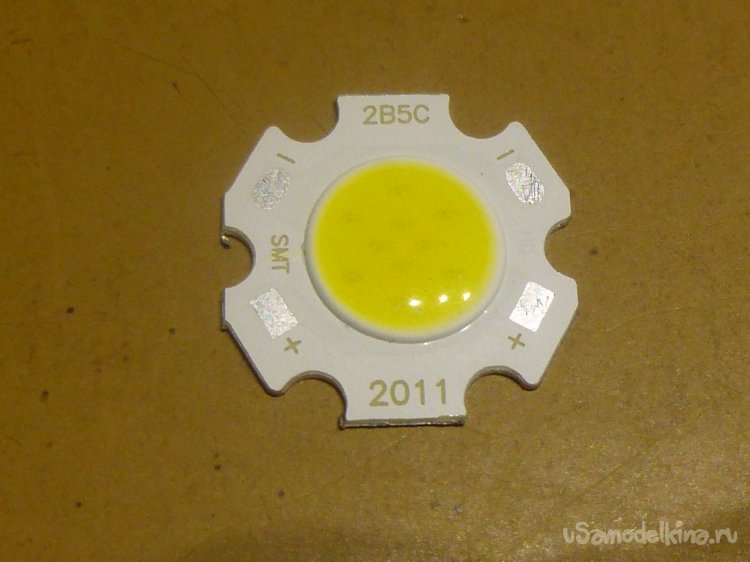

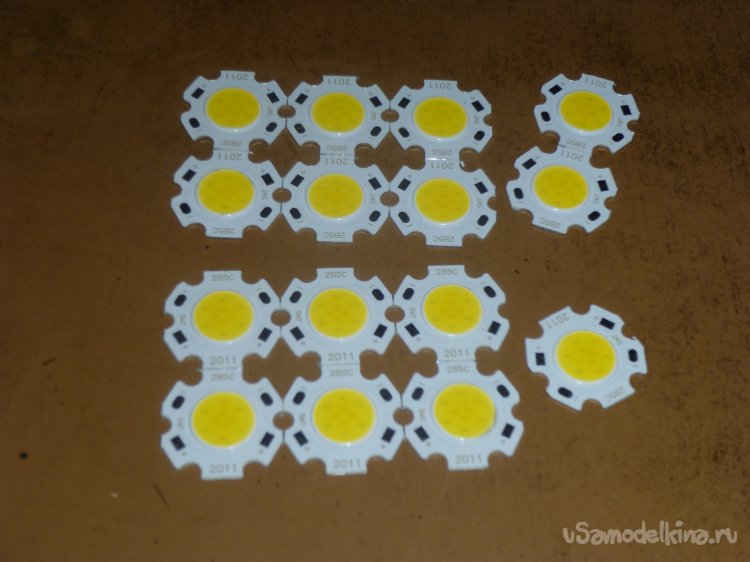

Так вот. Прикупил я на Али такие 5-ти ваттные СОВ-светодиоды (15 шт. за 150 руб.) на пробу.
По заявленным характеристикам вроде неплохо. На площадке диаметром 11 мм расположены 10 чипов размерами 10х20 mil. Ток 240–260 мА при напряжении 15-17 В. Световая температура 4000К (натуральный дневной), световой поток порядка 100 лм/вт. Правда, подложка тонковата — всего около 0,6 мм. По этим характеристикам мощность составляет около 4,5 ватт. Посмотрим.

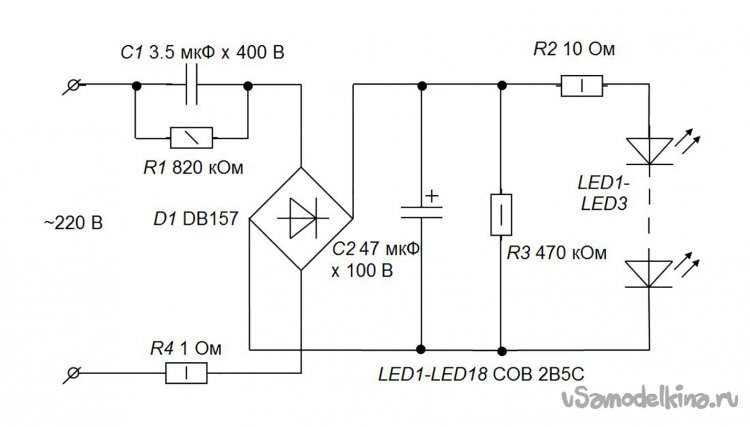

Взял схему от прежней лампы, только изменил номинал гасящего конденсатора и диодный мостик взял другой (такого не оказалось, а этих хоть кое-чем ешь!). По моим расчётам мощность лампы должна составить порядка 9 Вт.

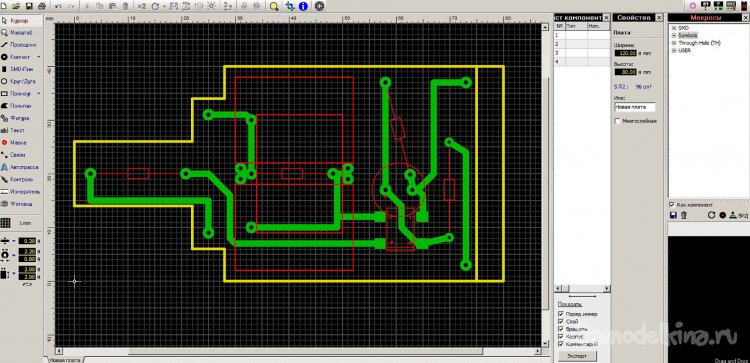

Конденсатор получился составной (1+1+1,5) мкФ х 400 В. Под эти детали нарисовал печатную плату в Sprint-Layout.
Когда стал распечатывать на принтере, обнаружилось, что тонера на “жирную” печать не хватает, то есть, воспользоваться методом ЛУТ уже не получится. Ну что ж, печатка простенькая, нарисую перманентным маркером.

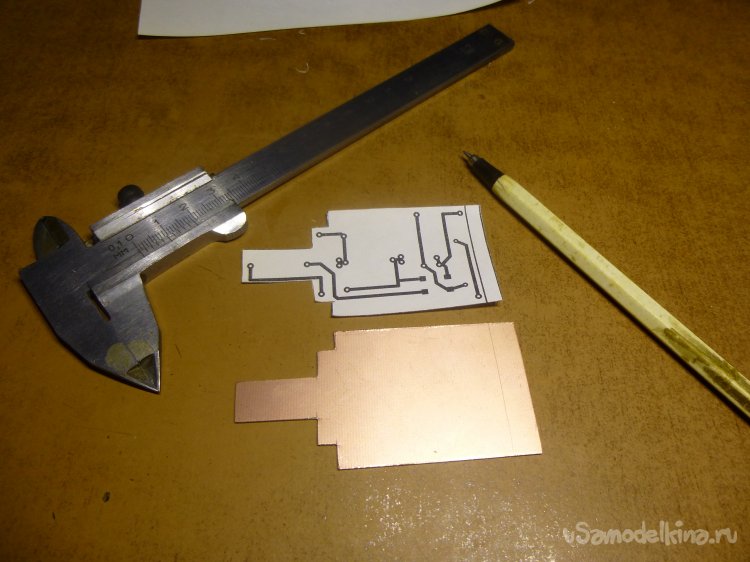

Вырезал по распечатанному шаблону платку. Кусок стеклотекстолита оказался длиннее на несколько миллиметров — пустил эти миллиметры в “хвост” платы.

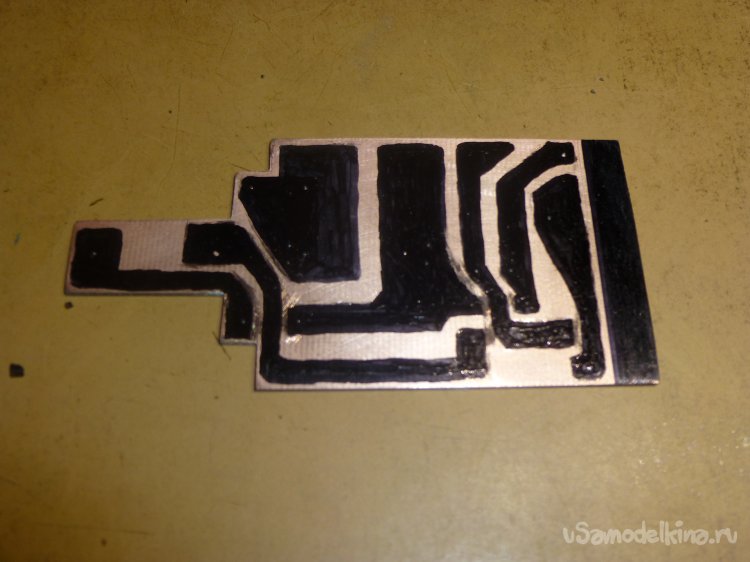

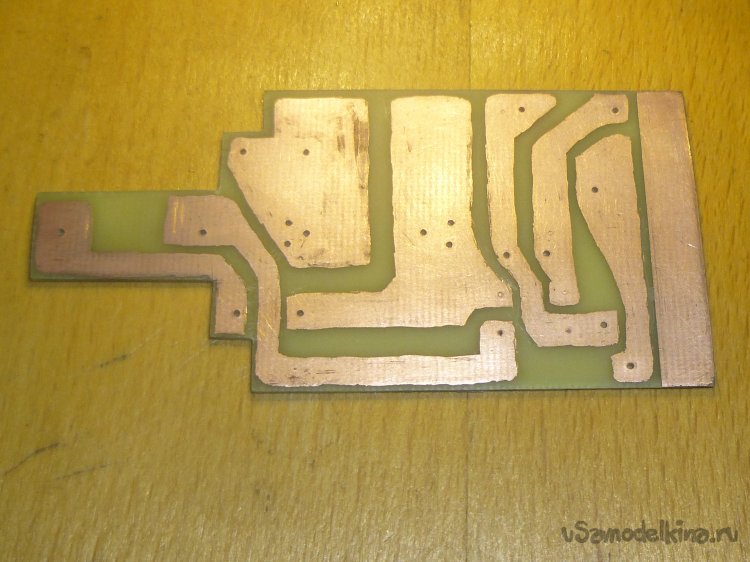

Так как рисовалась плата вручную, постарался сэкономить и на хлорном железе, поэтому дорожки рисовал как можно толще. Получилось следующее “чудо”.

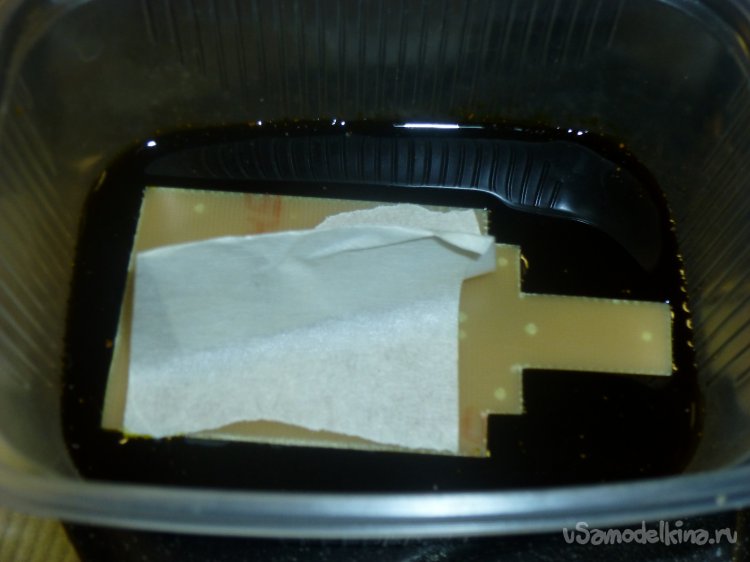

Как и всегда сделал “ручку” на плате из малярного скотча (так удобно!). Травилась около 10 минут (сигарету успел выкурить).
А теперь сверлить. На свой сверлильный станочек в начале декабря прошлого года, наконец-то, приобрёл на Али замечательные патрончики. Стоят в два раза дороже, чем обычные с меняющимися цангами. Так два патрона (один от 0,4 до 0,7 мм, второй от 0,8 до 1,2 мм) стоили мне около 300 руб. Ссылочкой могу поделиться, кто заинтересовался.

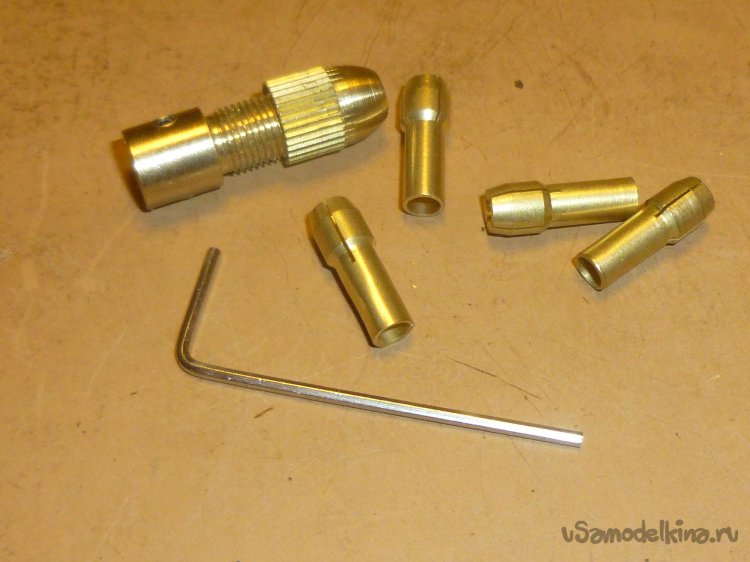

Я перепробовал патроны со съёмными цангами от разных производителей, но результат всегда один и тот же — тонкие свёрла (до 1,5 мм) не центрируются должным образом, и возникают довольно значительные биения.

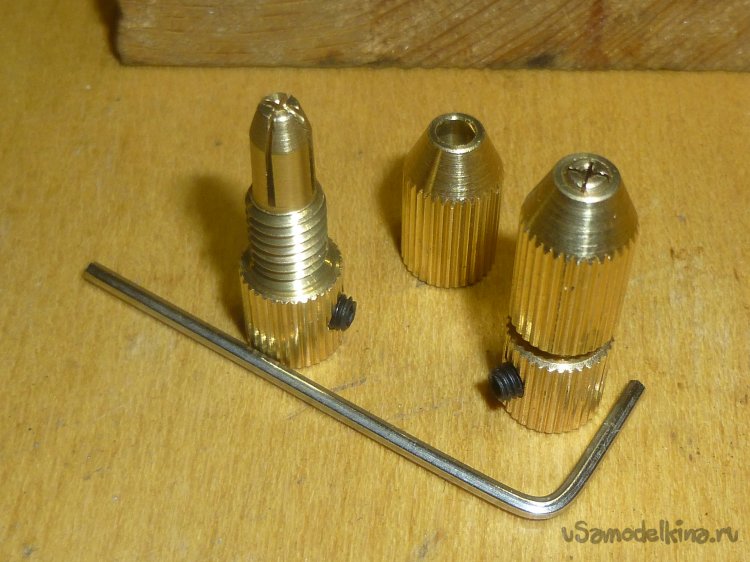

Конёк новых патрончиков в том, что цанга сделана в “теле” патрона. Конусный колпачок наворачивается почти на всю длину резьбы и не болтается, как на обычных, захватывающих лишь несколько ниток резьбы. Садятся на вал двигателя (Ø3,17 мм) в натяг. Прецессия сверла — ноль! Как всё-таки приятно работать с таким оборудованием (ещё надо сделать независимую подсветку для станка — тогда вообще будет всё ОК!).

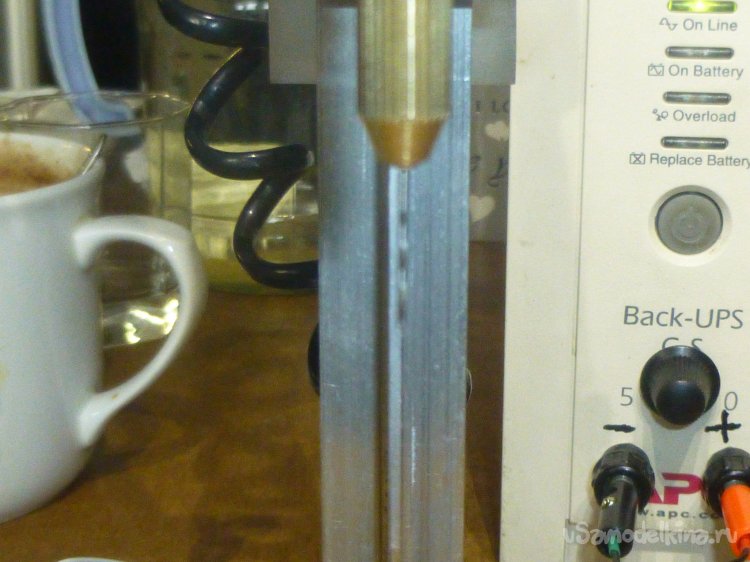

(снято не очень хорошо, но сверло разглядеть можно — почти полные обороты)
Плату просверлил на раз-два!

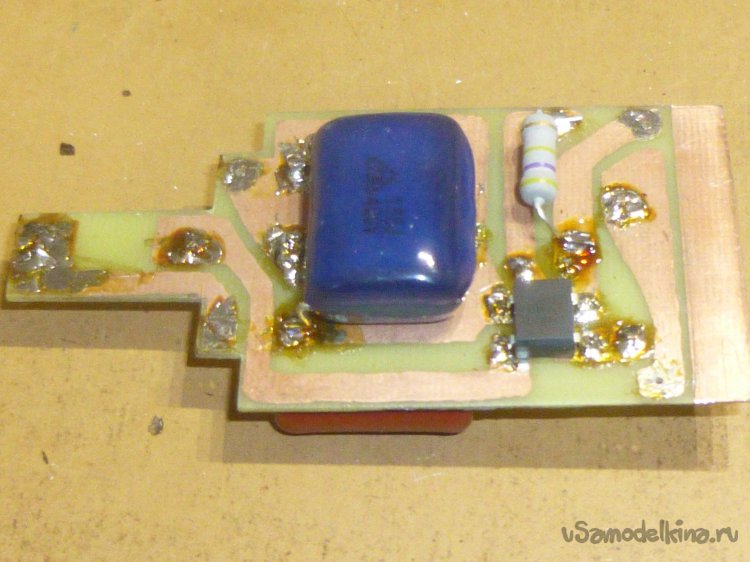

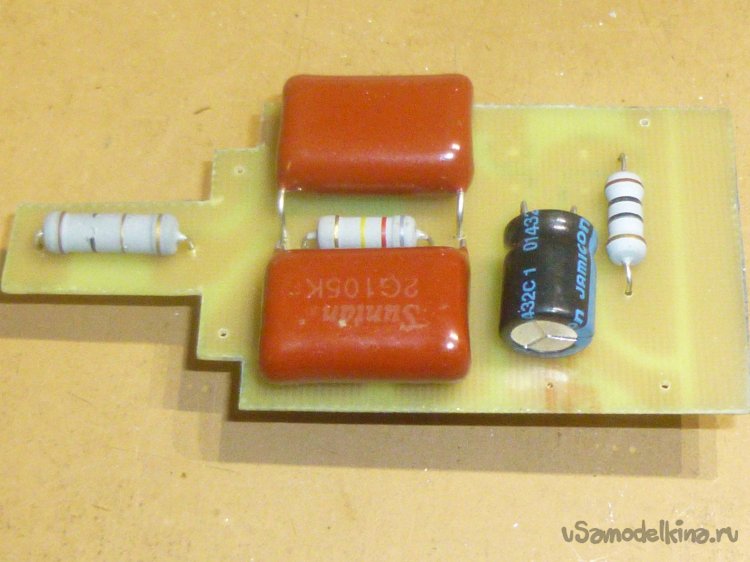

Приступил к набивки платы деталями. Как и у предыдущей лампочки, плата заполняется с двух сторон.

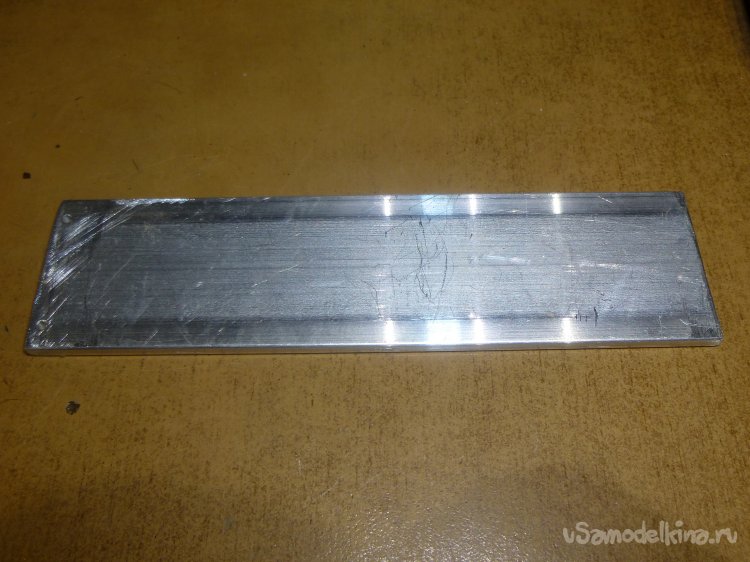

Радиатором у этой лампы также будет алюминиевая полоса шириной 40 мм и толщиной 4 мм (благо ещё осталась в прежних запасах). Отрезал от полосы кусок длиной 150 мм и просверлил с краю отверстия Ø2,5 мм для крепления платы.

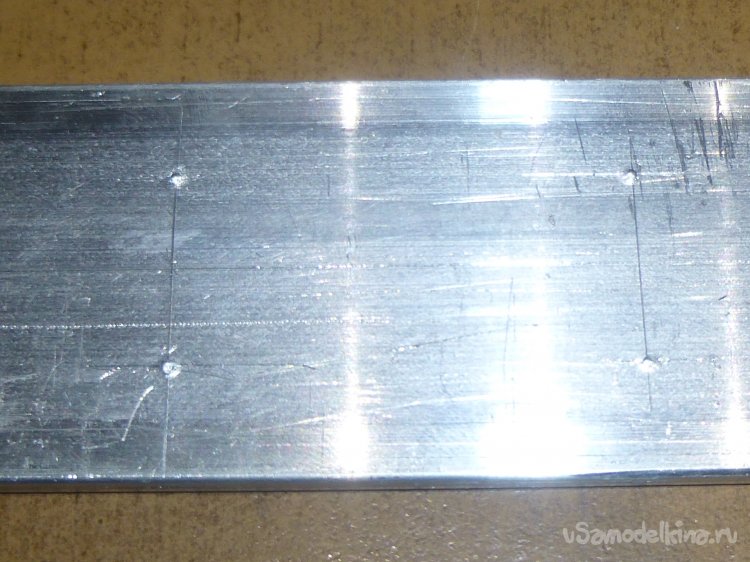

Разметил плату под крепление 3-х СОВ-светодиодов.

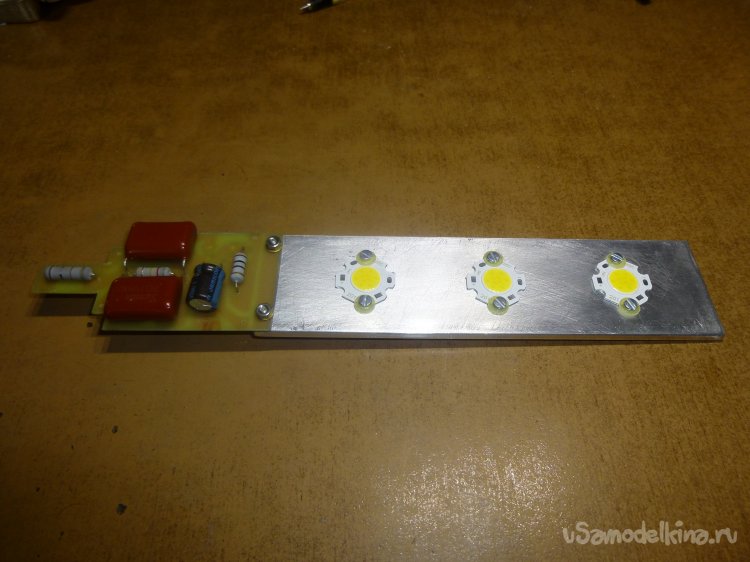

Просверлил отверстия и нарезал резьбу М2,5. Материал очень вязкий, поэтому при нарезании резьбы использовал мыло. Прикрепил плату к радиатору винтиками М2,5 с гайками и установил 3 СОВ-светодиода через термопасту КПТ-8.

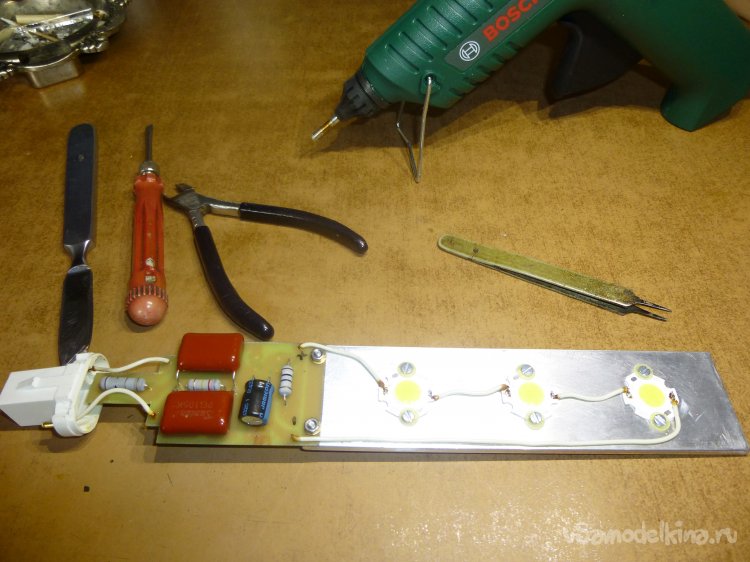

Осталось распаять провода и закрепить цоколь G23 термоклеем. Длина лампы без учёта цоколя составила 200 мм (как раз то, что нужно под имеющиеся светильники в холле).

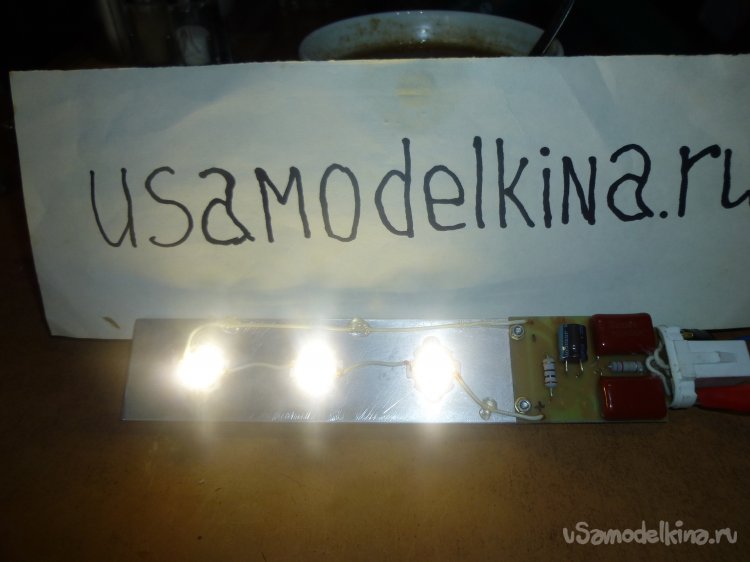

Всё готово, можно включать и проверять.
(снято с уменьшенной экспозицией)
Первое впечатление — светит очень ярко. Померял ток через светодиоды — 190 мА, падение напряжения на одном светодиоде — 16,2 В. Таким образом, расчёты оправдались — мощность лампы составила 9,2 Вт. После часа работы по тактильным ощущениям лампа совсем не нагрелась. Пойду ставить в коридорчик и надо делать ещё одну лампу туда же.
Общее впечатление от этих СОВ-светодиодов вполне положительное. Правда, братья китайцы, как всегда, привирают с характеристиками.
Ссылка на СОВ-светодиоды: https://aliexpress.ru/item/33027728926.html
