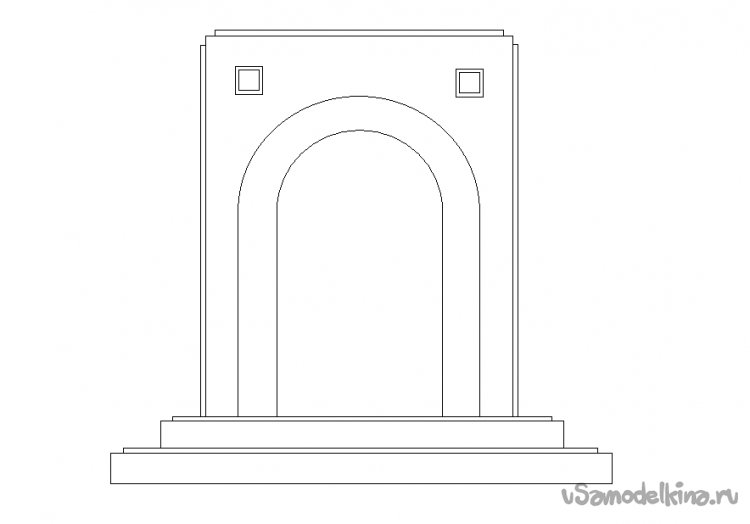

Проект этого ночника был разработан ещё в начале прошлого года, и вот теперь пришло время его сделать. Сам проект выглядел так:
Двухъярусное основание, на котором установлено арочное сооружение. Сверху два окошка. Основной источник света планировал сделать скрытым в полости средней части с таким расчетом, чтобы сам источник было не видно. Но в процессе изготовления, источник света был размещен в ином месте. Обо всём по порядку.

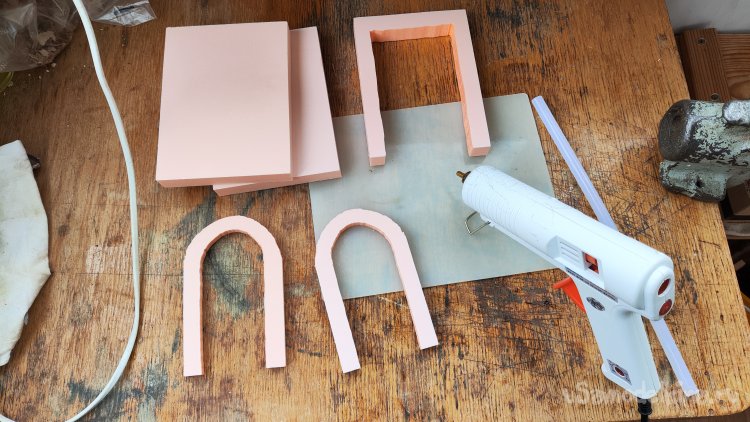

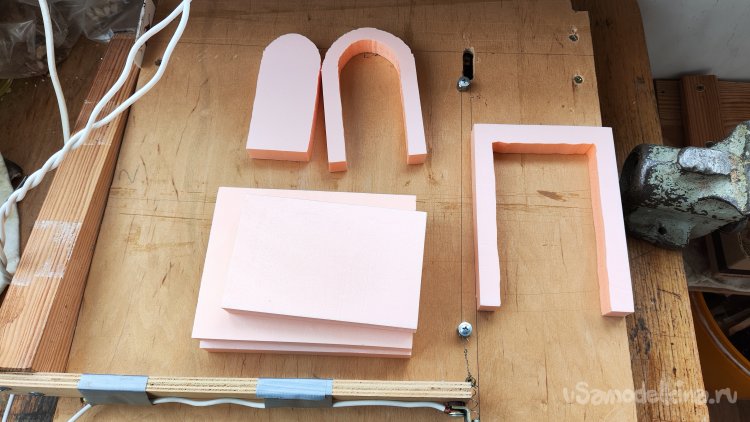

После распечатывания на бумаге эскиза, прикинул размеры светильника. На экране монитора он выглядел каким-то более вытянутым, поэтому размер заготовок увеличиваю в высоту, отрезаю заготовки, примеряю размеры для гармоничного внешнего вида. Обрезаю приспособлением арки и внутреннюю часть.

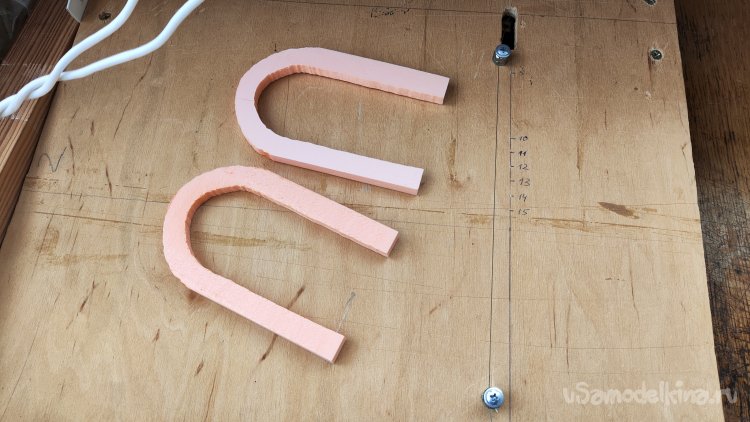

Арки получились слишком выступающими, принял решение разрезать арку, уменьшить её толщину. Получилось сразу две штуки, на две стороны.

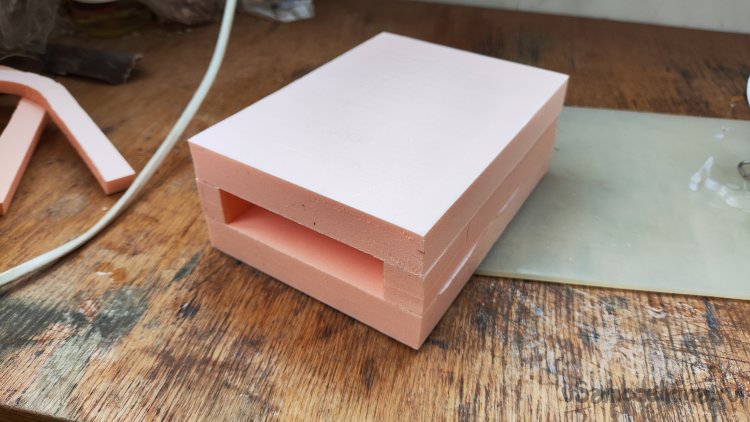

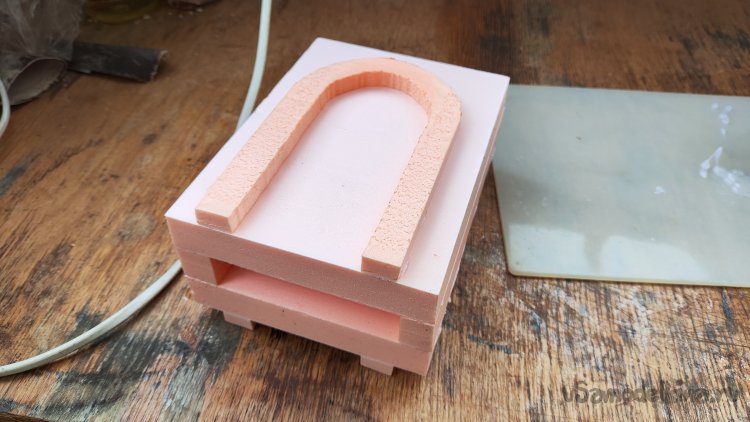

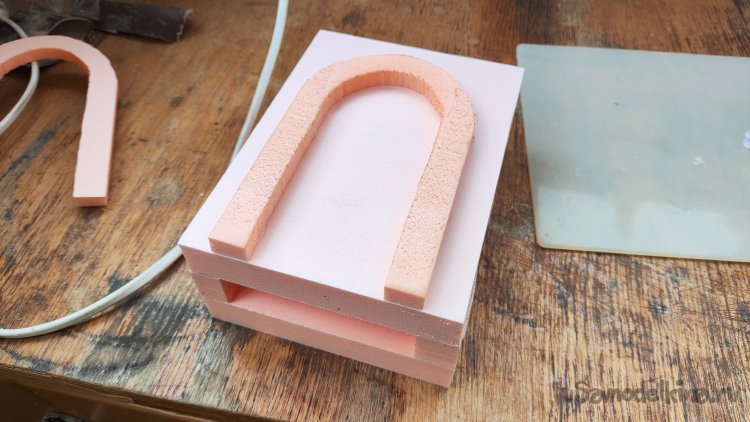

Начинаю склеивать все части между собой. Сначала центральные части, затем приклеиваю арки с одной и так же с другой стороны. Арки после горячего вырезания немного утянуло, приходится их удерживать при приклеивании. Именно из-за этого не стал вырезать центральную часть, пока не было все склеено.

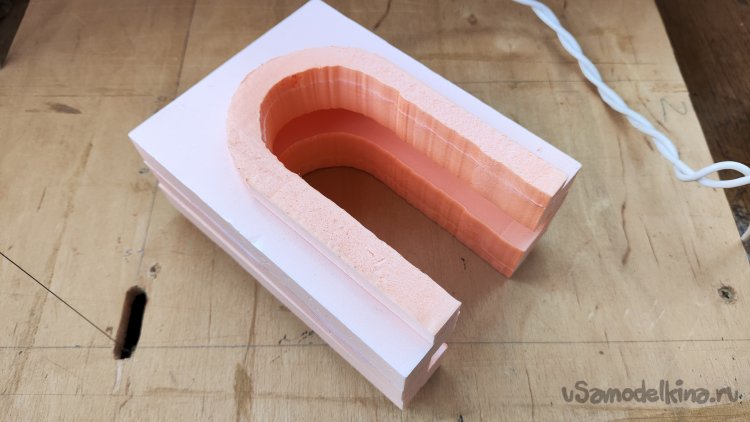

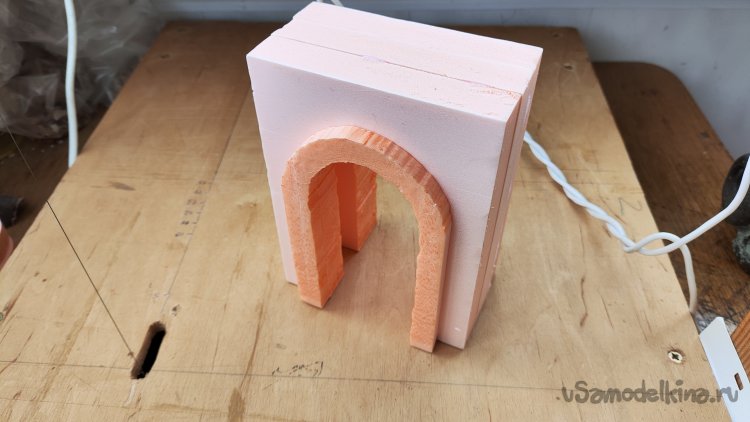

Вырезал центральную часть. Рез получается неровный
, но у нас же самоделка, а не церковное строительство
.
Части после склейки немного выступают, плюс видны следы расплава после вырезания.

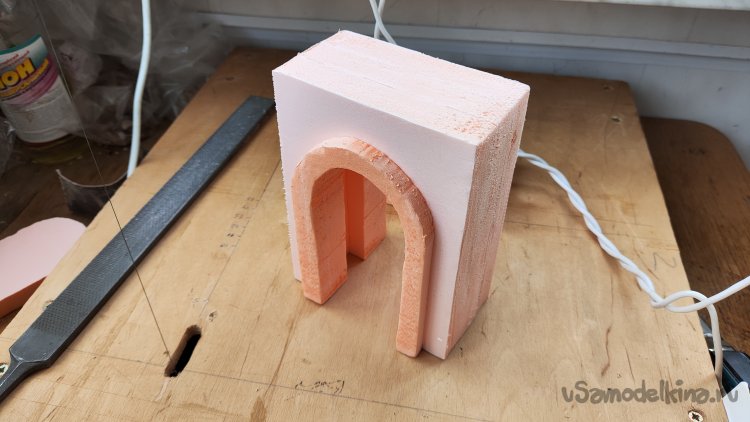

Неровности удалил рашпилем. Им же прошелся и по аркам. Стало значительно лучше.

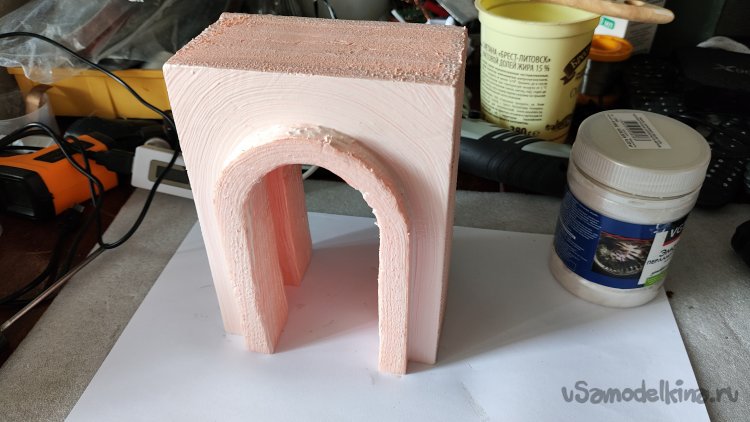

Можно приступать к покраске. Первый слой акриловая перламутровая эмаль. Она у меня в качестве грунта, так как у меня её много и не так жалко, как остальные краски.

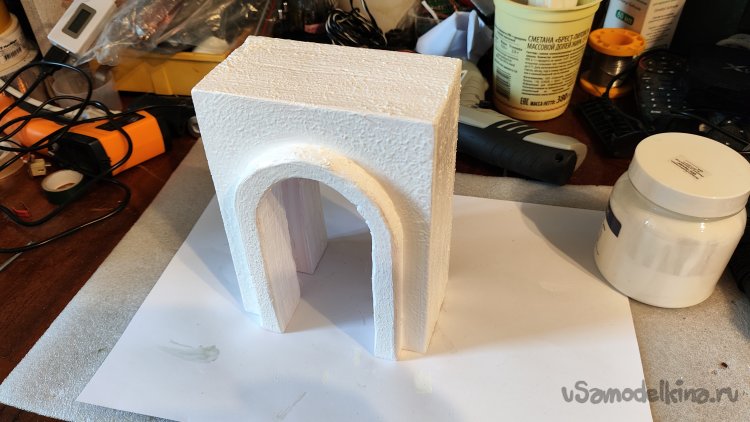

Второй слой - акриловые титановые белила. Они более густые и укрывают намного лучше, чем эмаль.

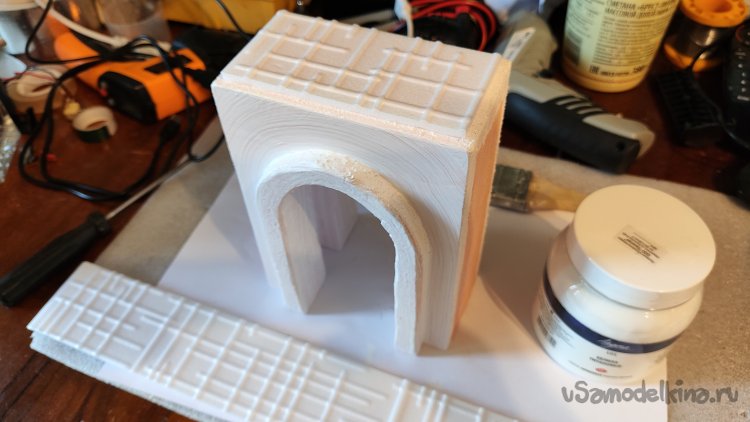

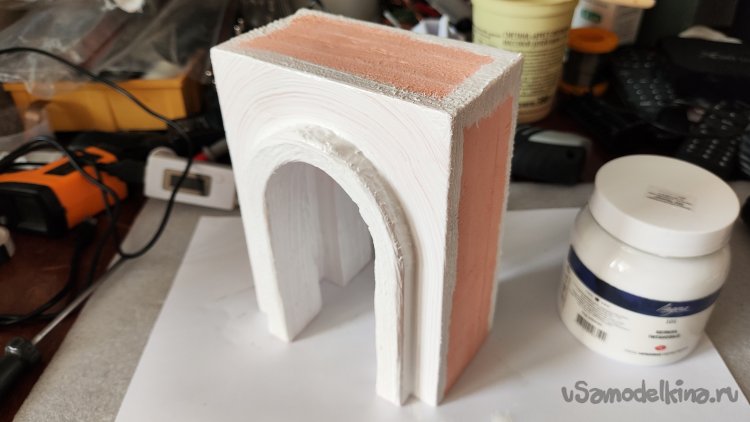

Крашу не всю поверхность, так как хочу украсить верх и бока пенопластовой потолочной плиткой и её лучше клеить на чистый материал, а не на акриловую краску. Примерно так и планировалось по эскизу. Только там, по идее, должны были использоваться тонкие листы пеноплэкса. Выглядеть будет так.
Посмотрел и отказался от потолочной плитки. Не понравилось, как будет выглядеть. По эскизу были плоскости, а крупный рисунок плитки показался несуразным на небольшом светильнике и будет это выглядеть именно как потолочная плитка на светильнике. Поэтому отказываюсь от части первоначального дизайна и крашу непрокрашенные поверхности титановыми белилами. Поверхность рыхлая, прокрашивается хорошо. Кистью в этот раз не выглаживаю поверхности, а наоборот, взбиваю краску торцом кисти. И вроде на этом можно будет остановиться.
К основанию пока не приклеиваю, так как повторю, собирался устанавливать источник света внутри, в верхней части арки. Монтировать светодиоды на не приклеенной к основанию арке будет проще. Заодно проще будет спрятать провода.

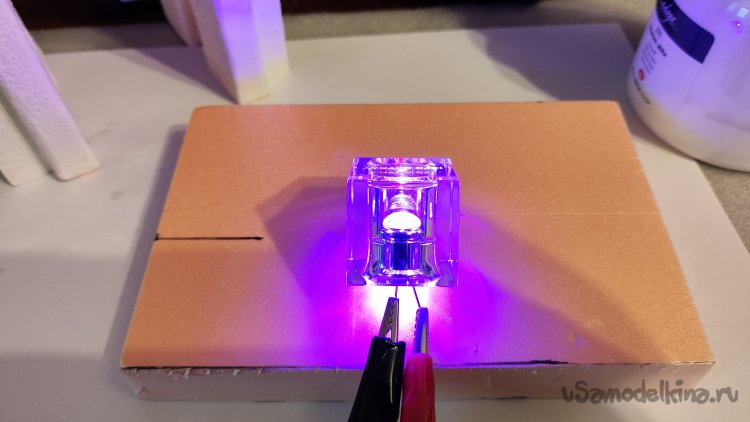

И тут вспомнил, что оставлял для самоделок красивый колпачок от парфюма. Проверил, как он будет смотреться с подсветкой.

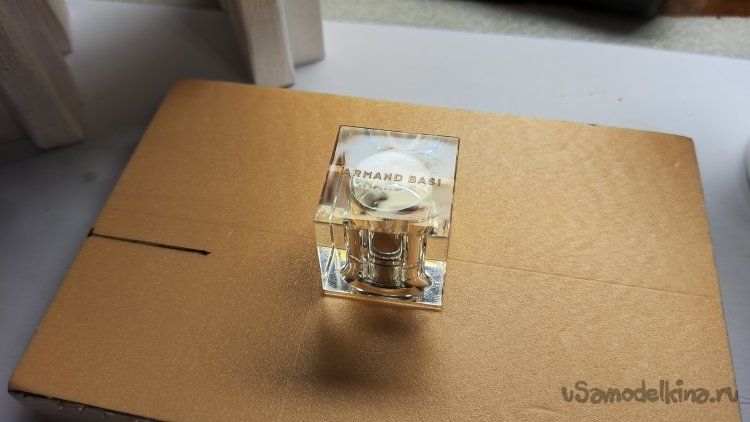

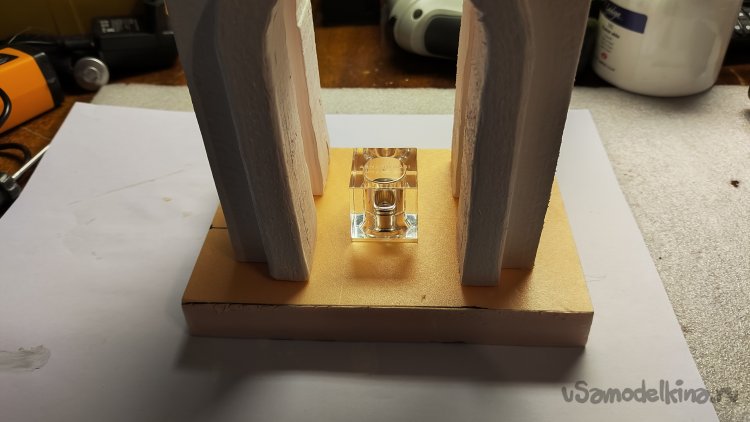

Мне понравилось. И даже очень. Смотрится "дорого-богато". И скорее всего я на нём и остановлюсь. Примерил, как он будет смотреться на ночнике.

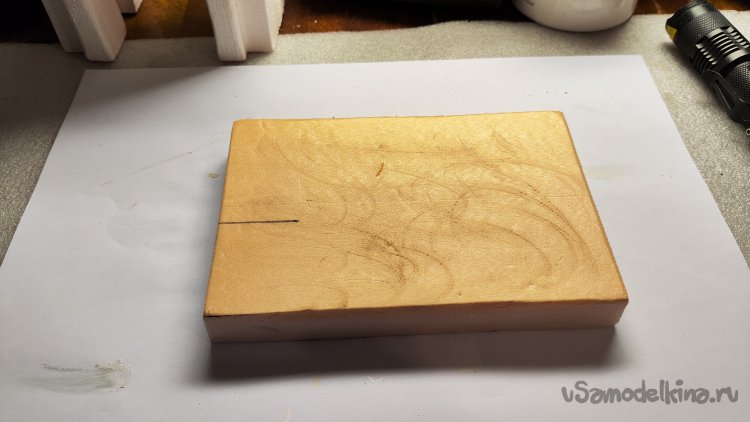

Всё понравилось. Займёмся основанием. Зашкурил его, чтобы краска лучше ложилась. С гладкой поверхности акриловая краска иногда немного скатывается, пока не высохнет. Возможно при производстве пеноплэкса используют силикон для разделения изделия и формы.

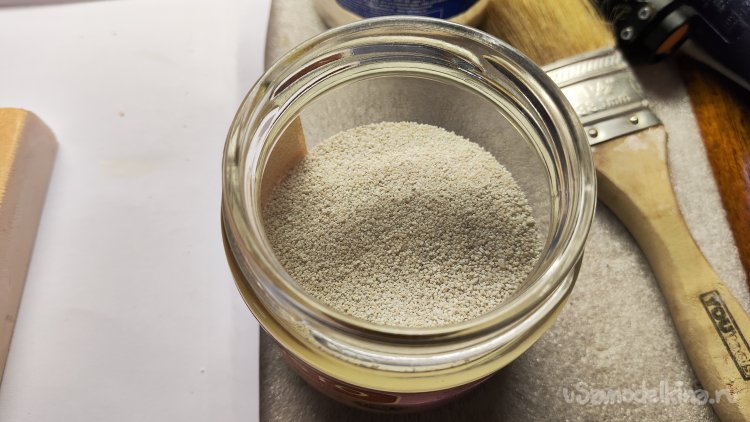

Решил основание не просто красить, а декорировать его белым кварцевым песком.

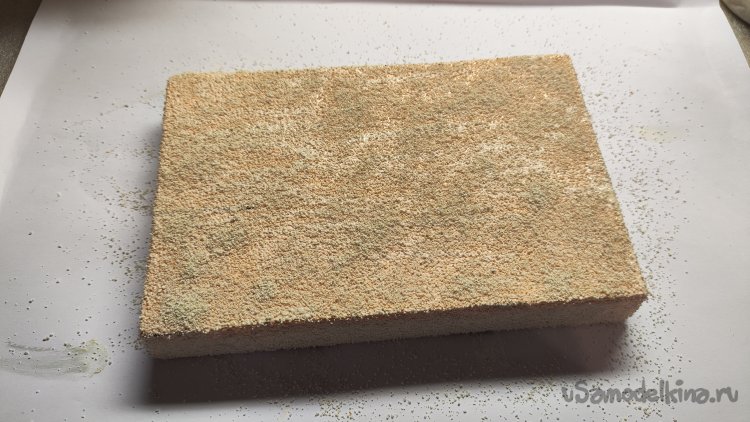

Покрываю основание всё той же перламутровой акриловой эмалью и по мокрому посыпаю песком. Жду, когда высохнет, лишнее сметаю кистью.

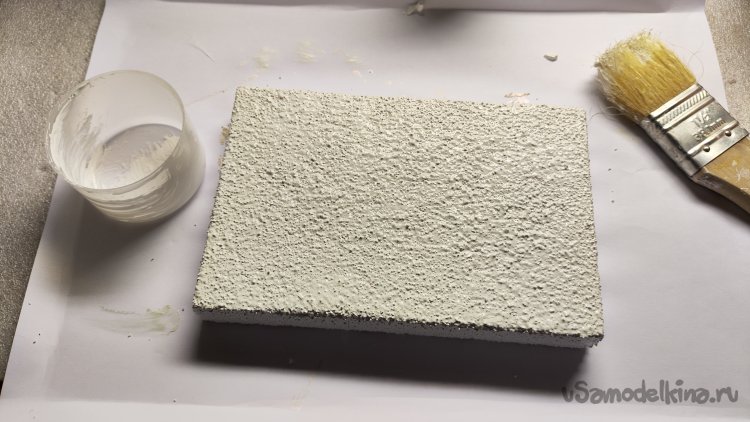

После высыхания крашу титановыми белилами. На фото белила только нанесены. После высыхания нет этой блестящей мокроты.
Основание понравилось. Ту же процедуру обсыпания кварцевым песком и покраски белилами провожу с остальной частью ночника. Примерка. Пока без склеивания. Всё еще решаю, как ночник будет подсвечиваться. Есть идея помимо нижнего света всё же разместить одноцветный или RGB светодиод и в верхней части, прикрыв его отражателем.

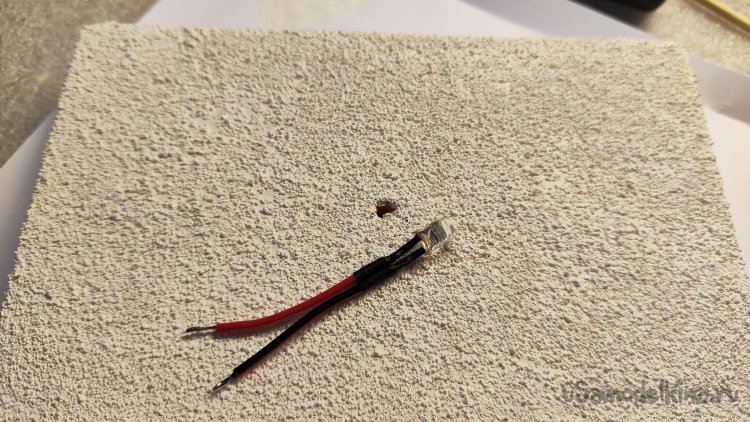

Итак, займёмся освещением. Проделываю отверстие под RGB светодиод с медленным переключением цвета, которые я использую практически во всех своих самоделках. К светодиоду припаиваю провода и изолирую термоусадкой.

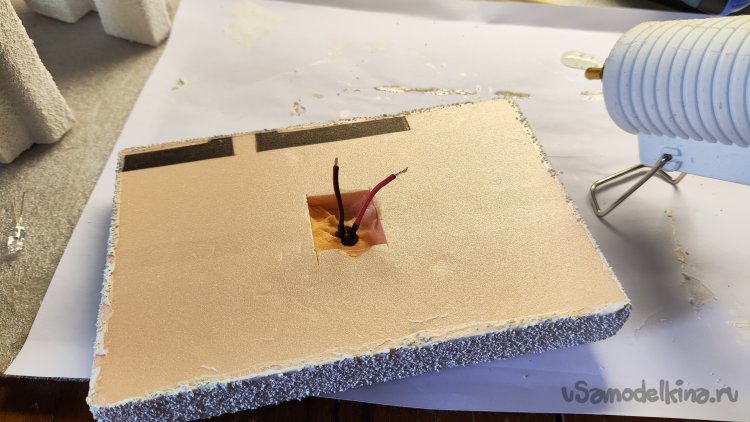

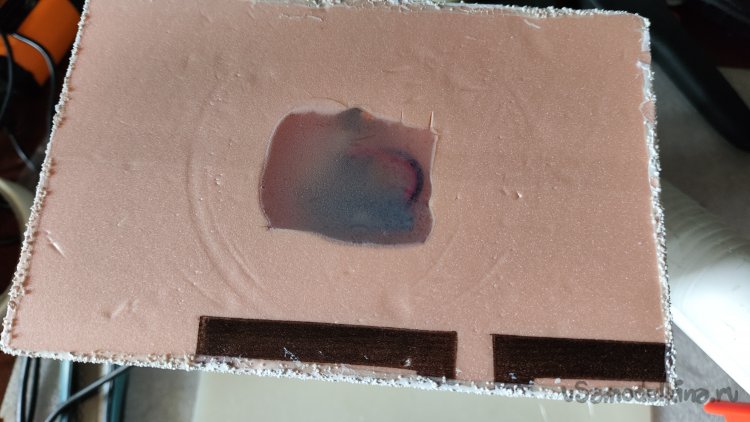

С обратной стороны вырезаю часть основания, для монтажа токоограничивающего резистора. Обычно отверстия я проплавляю, но в этот раз не захотелось ждать нагрева паяльника для этих работ, а основной паяльник, которым паяю, не захотелось пачкать в расплав пластика.
Центрирую и вклеиваю светодиод на термоклей. Центрирование необходимо, так как свет от светодиода не рассеянный и его будет видно на арке.

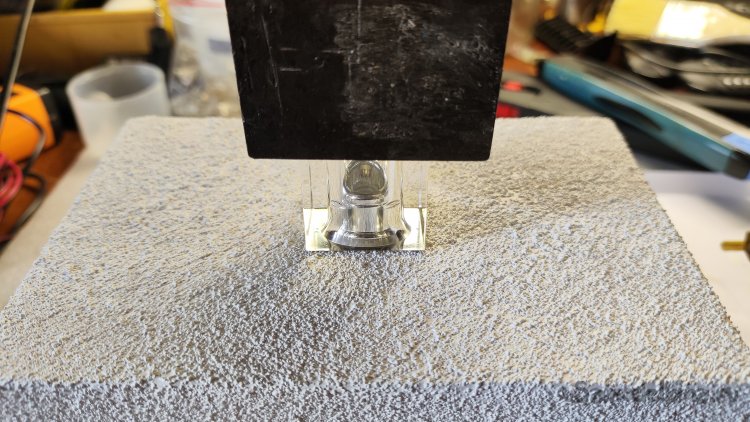

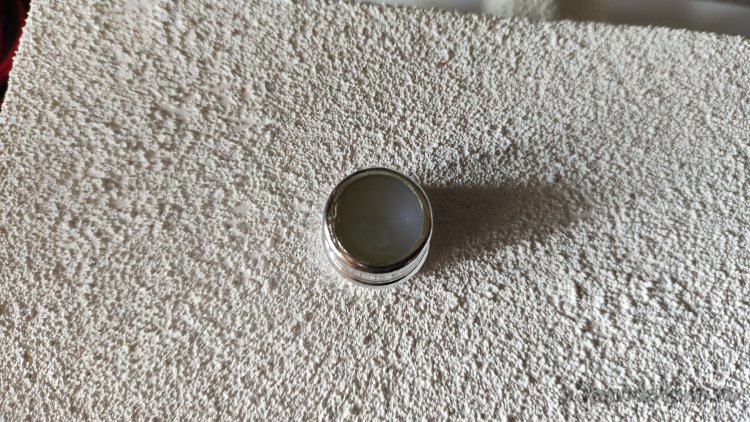

Приклеиваю кольцо от парфюма, на которое одевается колпачок. Приставил кольцо, залил внутрь клей. Кольцо очень горячее, руками не удержишь. Закрыл колпачком, прижал грузом и жду, пока клей остынет.

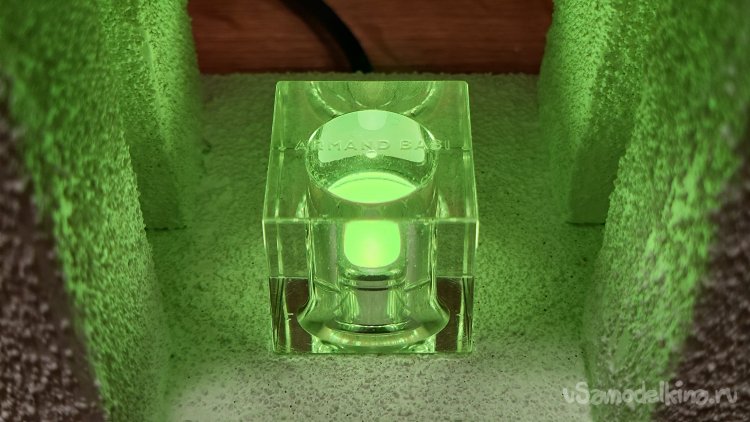

После остывания проверил, как светится ночник. Оказалось, свет от кристаллов, проходя через колпачок, яркими кольцами светит на арку не очень красиво. Не понравилось. Необходимо рассеять свет от светодиода. В качестве рассеивателя применил всё тот же термоклей, залил им все кольцо до верха. После застывания клей стал матовым, что мне и хотелось.
Припаял токоограничивающий резистор 47 Ом и измерил напряжение на RGB светодиоде. Не понравилось, что в зависимости от цвета (количества светящихся кристаллов), напряжение плавает от 3,5 до 4,2В. Решил использовать ограничение напряжения до 3,2В линейным стабилизатором. Просто потому, что они, эти стабилизаторы, у меня есть. Выпаиваю из платы стабилизатора индикаторный красный светодиод. Незачем ему гореть на тыльной стороне основания.

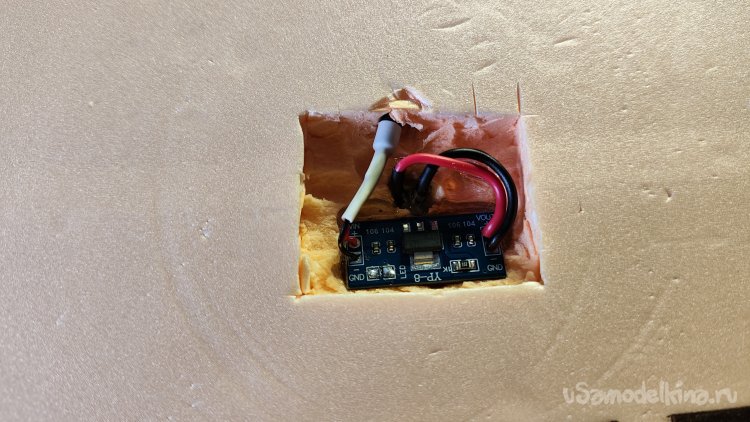

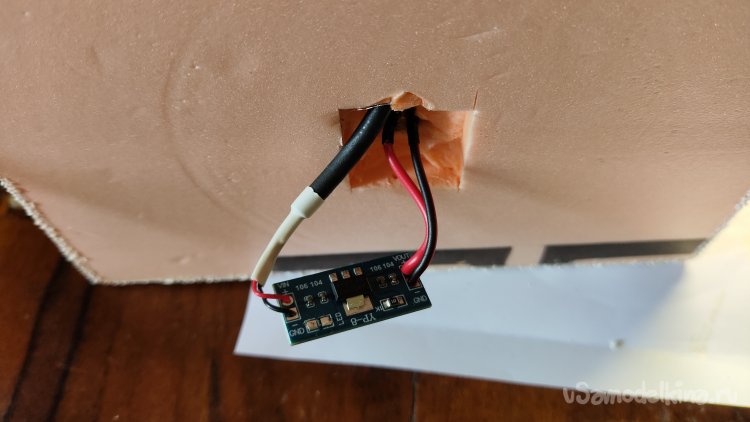

Вклеиваю плату стабилизатора в основание.
Заклеиваю основание в несколько этапов, чтобы при полном залитии его термоклеем клеем плата не отклеилась и не всплыла. Полностью заливаю клеем и прикладываю к силиконовому коврику до полного остывания.

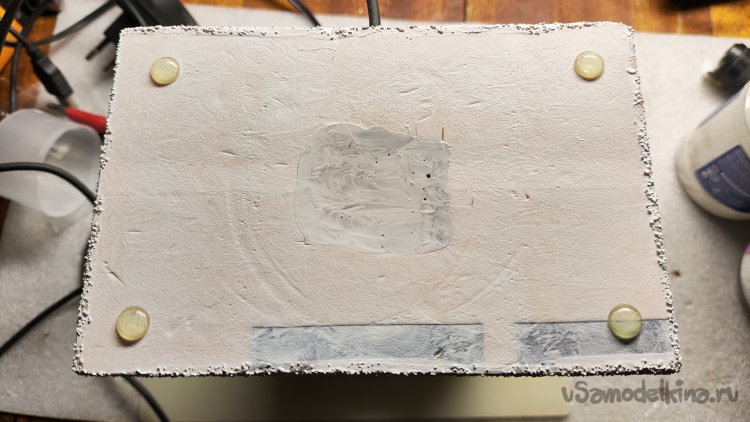

Закрашиваю низ основания титановыми белилами. После высыхания приклеиваю силиконовые ножки.

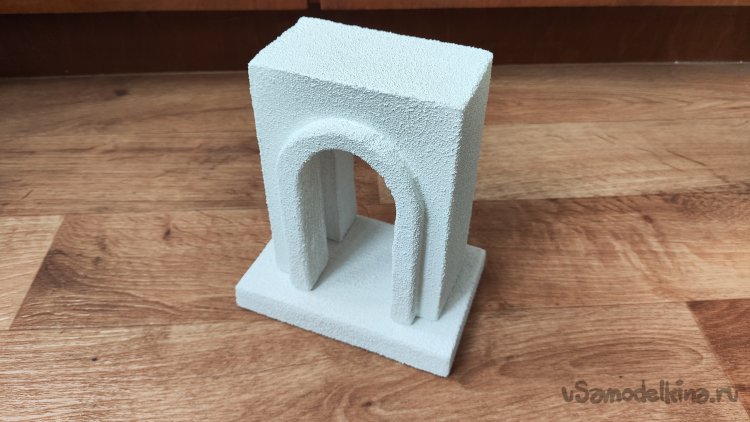

Проверяю, как светится ночник и решаю ограничиться одним источником света. Приклеиваю арку к основанию. Места стыка, кроме внутренней части, куда тяжело дотянуться, промазываю титановыми белилами, растушовывая их по поверхностям, чтобы не было видно место дополнительной покраски. На всю сборку было потрачено около недели. Большую часть времени заняла покраска.

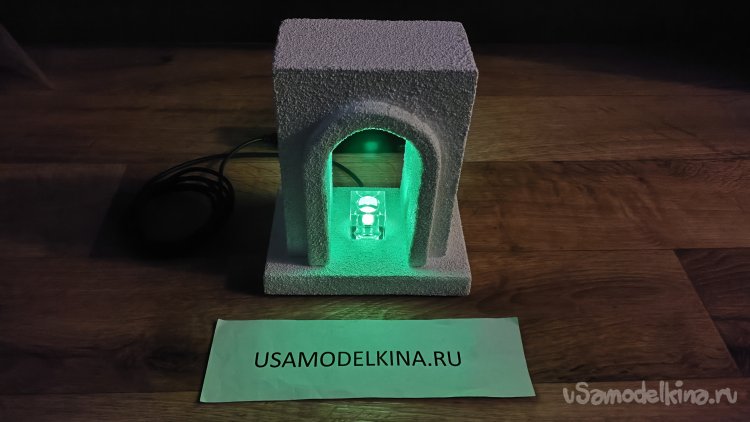

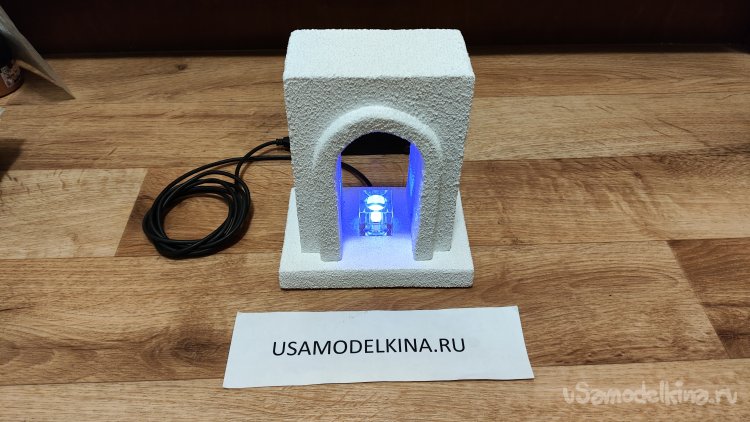

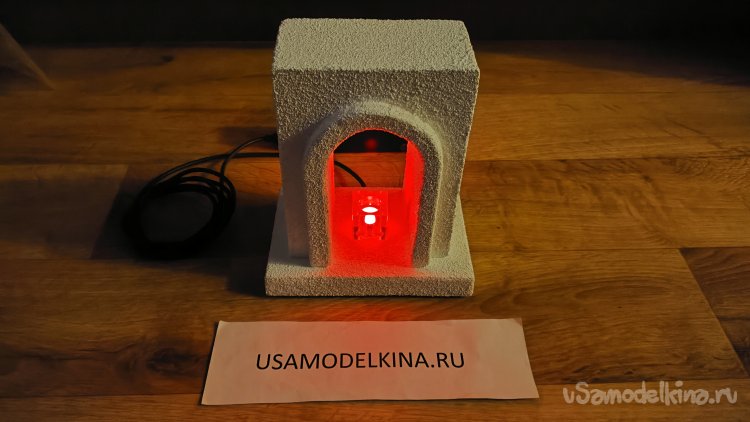

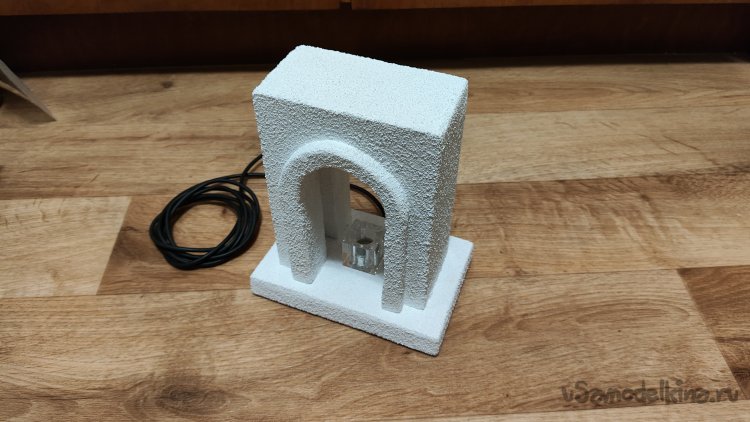

Вот такой получился ночник-светильник.

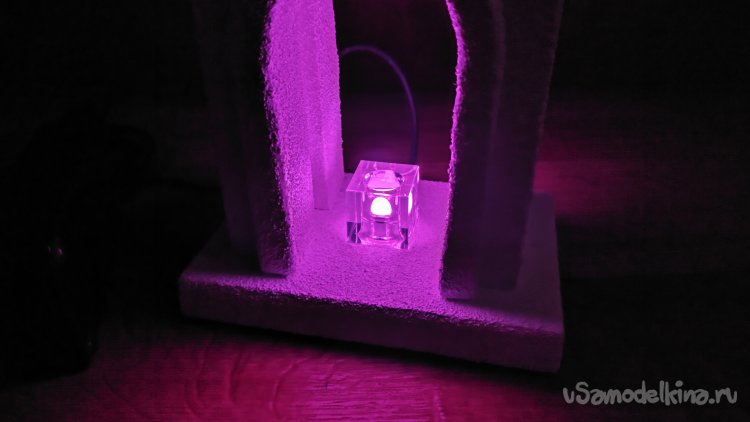

Несколько фото с боковым освещением.

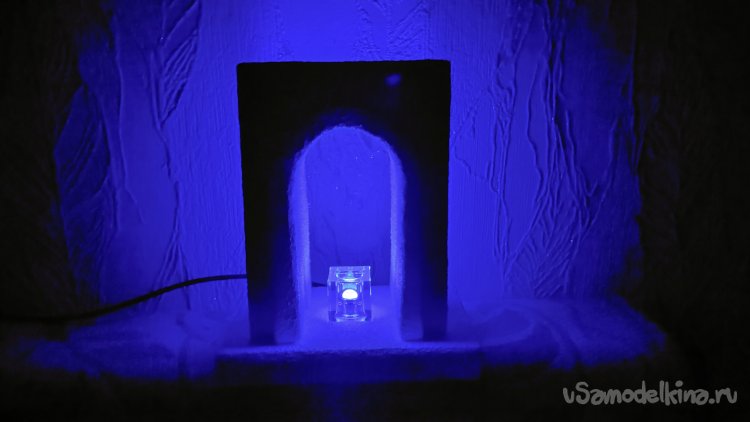

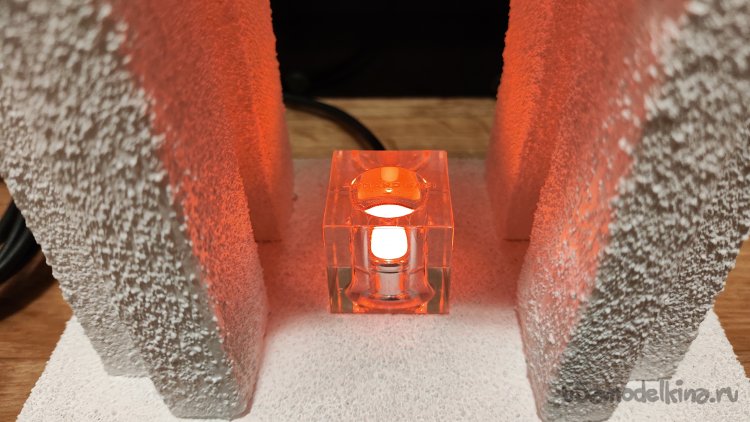

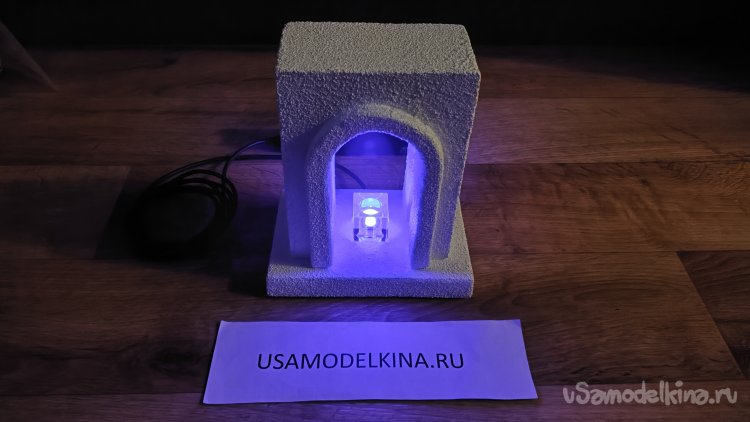

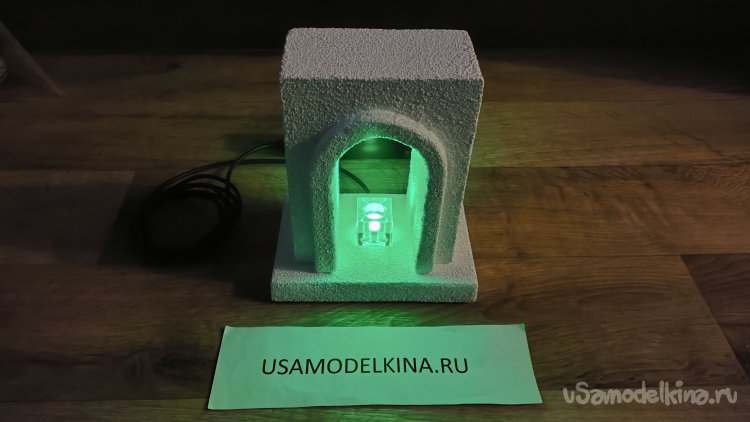

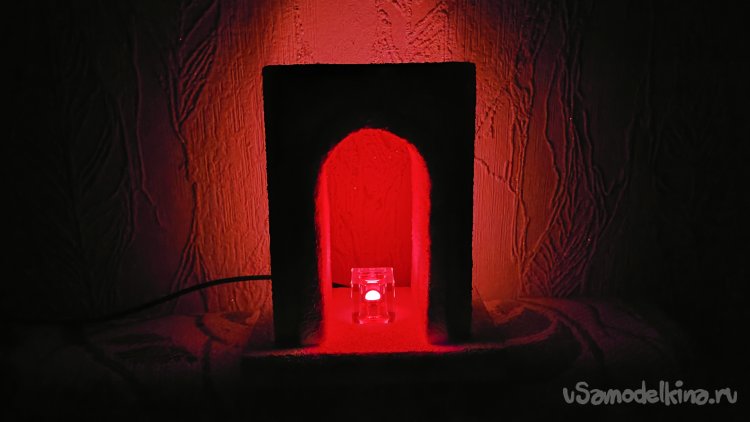

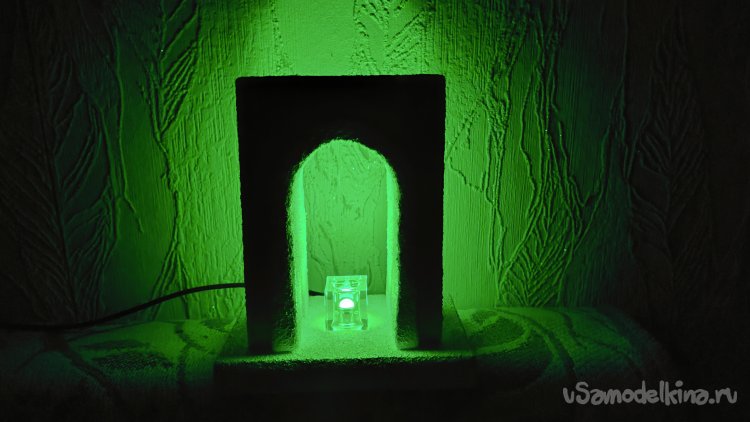

Фото в полной темноте.
С выключенной подсветкой.
