Ударом клюва по кормушке – трясушке, входящей в состав ПКдС, синица добывает пшено и этим же действием, «посылает» аудио сообщение (пение соловья) киперу кормушки о том, что семечки закончились.
Посмотреть короткое видео «ПКдС_СПП» размером 54 341 кБ, длительностью 2 минуты и 21 секунды вы можете, кликнув на слово «ВИДЕО» или воспользовавшись QR-кодом.
Несмотря на наличие многих вариантов умных кормушек, изготовленных для кормления разных птиц, балкон – лоджия (на котором располагались эти кормушки) постепенно всё больше и больше загрязнялся птицами. И это несмотря на ежедневные подметания и еженедельные отскабливания застывшего помёта на перилах и полу лоджии. Решающий «вклад» в это загрязнение был внесён голубями.
Когда электроника в экологических целях была исключена из состава кормушек, на лоджии стали доминировать голуби. Птицы доверчивые, гордые, с хорошей памятью, острыми зрением и слухом, но не очень умные, и (мягко говоря) очень настойчивые. С 10 утра и до 12 часов дня прилетающие голуби превращали лоджию в настоящую голубятню. Почему именно в этот промежуток времени? – Скорее всего потому, что раньше и позже ежедневные порции корма на кормушки не выкладывались.
Пришлось заказать сетку для защиты урожая от птиц. Размер сетки – 2х5 метров оказался достаточным, чтобы полностью закрыть центральную (не застеклённую) часть лоджии. Долго в интернете вёлся поиск сетки с максимально крупными ячейками. Планировалось, что мелкие птицы смогут пролезать сквозь такую сетку к своей кормушке, а голуби – максимальный источник загрязнения лоджии – не смогут. Увы, сетка была найдена с размером ячеек 25 х 25 мм. Синицы же могут пролезать в круглые отверстия диаметром от 28 … 32 мм, да и то, если эти отверстия сделаны в жёстком материале (а не образованы из имеющих разную форму ячеек полимерной сетки).
Таким образом, в ранее изготовленную КМП (кормушку для мелких птиц), ныне отгороженную от птиц мелкой сеткой, синицы так же (как и голуби) перестали иметь доступ. Следует заметить, что синицы, полностью освоившись на своей кормушке, тоже (хотя и в меньшей степени) пачкают пол лоджии. Поэтому было решено изготовить кормушку, которая для простоты обслуживания (засыпания корма и не частой чистки) находилась бы внутри лоджии, но влёт в неё находился с улицы (снаружи лоджии).
Панорамная кормушка для синиц (далее просто ПКдС) изготовлена из прозрачного материала и позволяет наблюдать за поведением синиц внутри кормушки. Конечно, в идеале можно было установить стеклянный аквариум, через прозрачное стекло которого можно не только наблюдать за птицами, но и делать качественную съёмку. Однако хороший аквариум дорог и скорее предназначен для рыбок, а в самодельном пришлось бы проделывать отверстия в стекле.
ПКдС включает в себя два устройства. 1). Вольер с семечками. 2). Кормушку - трясушку, в которую можно засыпать пшёнку. (Как ни странно, синицы, относящиеся к птицам – хищникам, любят также полакомиться калиброванной пшёнкой).
ПКдС была разработана по принципу: «Большие птицы не смогут проникнуть в кормушку для мелких птиц». Поэтому главным параметром, ограничивающим вход в кормушку, стал диаметр входного отверстия. Внутренний диаметр горлышка от бутыли составляет 41 мм (вместо минимально допустимого 28 … 32 мм).
Отличительные особенности ПКдС
Первое: кормушка имеет всего один вход-выход, но зато большой объём для одновременного присутствия нескольких птиц внутри кормушки. Внутри кормушки находятся 2 жёрдочки удобного для птичьих лап диаметра (8 мм).
Вторая отличительная особенность. ПКдС имеет взаимную неподвижность составных частей. Любая неожиданная подвижность конструкции может отпугнуть птиц и их повторный визит на кормушку может оттянуться на неопределённое время или не состояться вообще.
Третья отличительная особенность. Места вынужденного соприкосновения птиц со сравнительно твёрдым и скользким пластиком легко облицовываются мягкой изолентой.
Четвёртая отличительная особенность. ПКдС позволяет любителям птиц наблюдать, что происходит внутри кормушки и видеть, когда закончится корм, так как корпус кормушки прозрачный.
Основной недостаток ПКдС в том, что такая почти полностью закрытая кормушка поначалу будет несколько настораживать птиц, но станет хорошо посещаемой с выпадением снега и особенно с наступлением морозов. Как известно, летом птицы не голодают и к посещениям закрытой кормушки, становятся более осторожными. Зато ПКдС хорошо сохраняет корм от ненасытных и многочисленных голубей.
Для изготовления кормушки потребуются:
1). Две 6,1 - литровых пластиковых бутылей из-под сокового напитка. В них продаются брусничные, черешневые, клюквенные, грушевые и другие напитки по цене 180 … 270 рублей за штуку. Жёлтая эластичная ручка для переноски бутыли после несложной доработки превращается во входную жёрдочку и укрепляется самодельным входным трапом (см. рисунки 9 А и 9Б).
2). Круглый деревянный карандаш диаметром 8 мм. – 2 штуки.
3). Изолента (например, фирмы «Крептон») белая или другая разноцветная шириной 15 … 19 мм для «смягчения» стенок входного отверстия и ограничения хода поперечных жёрдочек – карандашей.
4). Пластиковая бутылочка из-под «Кедрицы таёжной» (110 г). Подойдёт и любая другая небольших размеров. Главное, чтобы бутылочка была прозрачной и не стеклянной, так как в стекле трудно будет сделать отверстия для пшена. Возможны и другие размеры бутылочки, правда с соответствующей доработкой ПКдС.
5). Одна … две пластиковые баночки из-под йогурта «Даниссимо», например, с отборной черникой или другие, имеющие форму, приближающуюся к форме воронки.
7). Отрез декоративного пластика, кожи или тонкослойной фанеры размерами 92 х 70 х 2 мм для изготовления крышки к воронке.
8). Кусочек стеклотекстолита размером 50 х 16 х 2 мм для изготовления входного трапа.
9). Лист красной меди или дюрали размерами 190 х 120 х 1 мм для изготовления угольника со «шлагбаумом».
10. Отрезок проволоки длиной 200 мм, не менее из пружинистой стали диаметром 1,2 мм.
11). Прозрачный скотч шириной 48 … 50 мм для соединения двух половинок кормушки.
12). Пластмассовое блюдце-тарелка, например, фирмы SKYTEAM «Аэрофлот» Russian Airlines с габаритными размерами 93 х 79 х 32 мм - подставка под выстукиваемые клювом птицы крупинки шлифованного пшена.
Крепёжные изделия
а) винты М4 х 18 латунные с полукруглой головкой (с комплектом гаек, шайб и шайб пружинных) – 8 штук;
б) шайбы М4: паронитовые (смягчающие контакт твёрдого материала с мягким пластиком) – 4 штуки;
в) винт М2 х 8 латунный с комплектом шайб и гайкой) – 1 комплект – для соединения трапа с жёлтой ручкой переноски бутыли;
г) винт М3 х 12 латунный с комплектом шайб и гайкой) – 3 комплекта – для соединения трапа с горлышком бутыли и блюдца-тарелки с контейнером для пшена;
д) болты М4х8 – 2 штуки с гайкой М4 и гайкой типа «барашек» для крепления «шлагбаума»;
е) «саморезы» М4,2 х 19 с чечевичной головкой – 2 шт. – для крепления угольника к деревянным перилам лоджии;
ж) бамбуковые шампура и отрезки ПВХ-трубочек для изготовления самодельного пинцета.
Намеченные шилом места вкручивания шурупов желательно предварительно просверлить сверлом диаметром 2,1 … 2,8 мм. Это значительно облегчит вкручивание шурупов – саморезов отвёрткой и предотвратит образование на руке долго не заживающих мозолей.
Необходимый инструмент
Паяльник, дрель, свёрла 2,1; 3,2; 4,2 мм, ножницы по металлу, циркуль чертёжный, штангенциркуль, тиски слесарные или гибочное приспособление, отвёртка, ключ рожковый и торцевой, 2 пассатижей, нож канцелярский.
Подготовка кормушки к работе
1). Открывается (слегка приподнимается) кожаная крышка воронки.
2). Засыпаются тыквенные или подсолнечные семечки, конопляное семя (самый любимый корм мелких птиц) или другой корм.
3). Откручивая жёлтую крышку кормушки-трясушки для засыпания пшена, бутылочку рекомендуется придерживать рукой, во избежание разбалансировки пружинного подвеса.
4). ПКдС прикручивается саморезами или шурупами в заранее продуманное место на перилах лоджии. В защитной армированной плёнке лоджии ножницами или канцелярским ножом вырезается паз под входное отверстие кормушки, оснащённое входным трапом.
Остаётся только наблюдать и (при желании) фотографировать акробатические трюки птиц на кормушке.
4). Для ускоренной чистки и дезинфекции кормушки откручивается зелёная крышка и внутренности кормушки протираются ветошью, смоченной в этиловом спирте с помощью самодельного пинцета (см. рисунок 09А).
Для генеральной чистки ПКдС ослабляются 2 самореза, откручивается барашек М4 и поднимается «шлагбаум». Сдвоенные бутыли вынимаются из медного угольника – держателя.
Кормом для синиц от человека могут служить семечки тыквенные, льняные, подсолнечные; пшено. Причём, жаренные и солёные подсолнечные семечки являются вредной пищей. Из дорогих лакомств: арахис, кедровые орешки без скорлупы, давленое конопляное семя.
В природе синицы, как настоящие птички – хищники, питаются:
а) насекомыми – жуками-листоедами, долгоносиками, бабочками, пауками, комарами, мухами, тлей, муравьями, осами и пчелами;
б) соком деревьев – клена и березы (актуально в весенний период).
Синицам, содержащимся в зимний период в клетках, огромное удовольствие доставляют домашние тараканы. Не стоит только забывать, что тараканы должны быть чистые (не потравленные различными химическими средствами). Ранее в деревнях тараканов в избе выводили, запустив в дом на одну – две ночи парочку самчиков. И проблема на некоторое время решалась «сама собой».
Возможные доработки ПКдС
1). Количество посадочных жёрдочек в кормушке можно увеличить с двух до 3 … 4. Лучшим материалом для самодельных жёрдочек будут не окрашенные карандаши, а зашкуренные деревянные палочки в форме вытянутого цилиндра диаметром 8 … 10 мм. и длиной 18 … 20 см.
2). Если в ПКдС будут проникать нежелательные большие птицы (например, снегири или клесты), то диаметр входного отверстия можно уменьшить, обклеив внутреннее горлышко бутыли двумя-тремя слоями изоленты (и мягко, и не скользко).
ВИДЕО
Если у Вас есть желание посмотреть на поделку при демонстрации её внешнего вида, то откройте видео «KMP» (72,6 МБ), пройдя по ССЫЛКЕ.
Дополнительная информация по теме КМП.
Если желаете посмотреть правдоподобные и полусказочные видео о птицах, смотрите ролики от Александра 2, например, «Кормушка для синиц».
Порядок изготовления ПКдС
Рисунок 01.

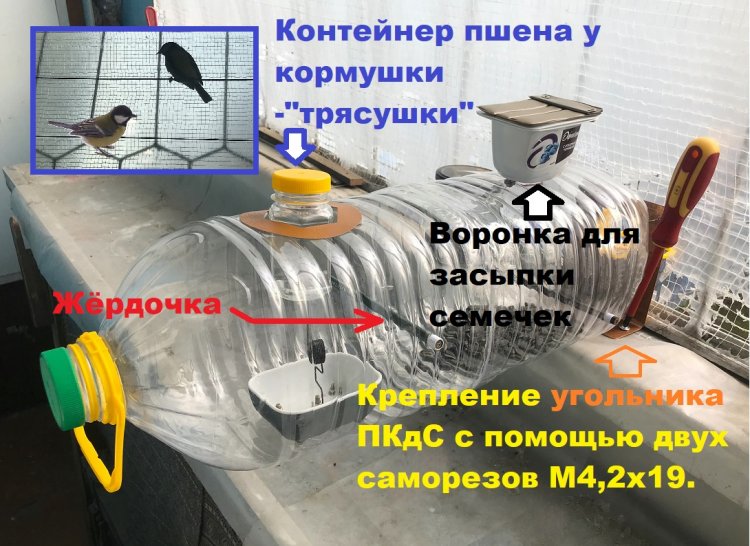

Так выглядит ПКдС, установленная в лоджии за металлической решёткой, прилегающей к старой (проклёванной птицами) армированной тепличной плёнке.
Рисунок 02.

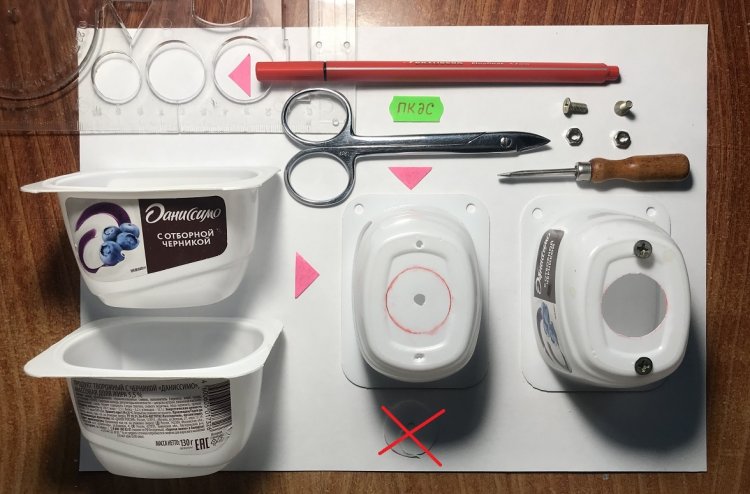

Изготовление воронки для засыпания крупного корма – семечек подсолнуха и дроблёного арахиса. Воронка из двух баночек получится более прочной, но можно вполне обойтись одной баночкой. Намеченные с помощью трафарета отверстия вырезают фигурными (с закруглёнными режущими концами) ножницами. Резать начинают от центра, плавно выходя на намеченные красные окружности (как космический спутник выходит на околоземную орбиту), но только не за два, а можно за один оборот.
Рисунок 03.

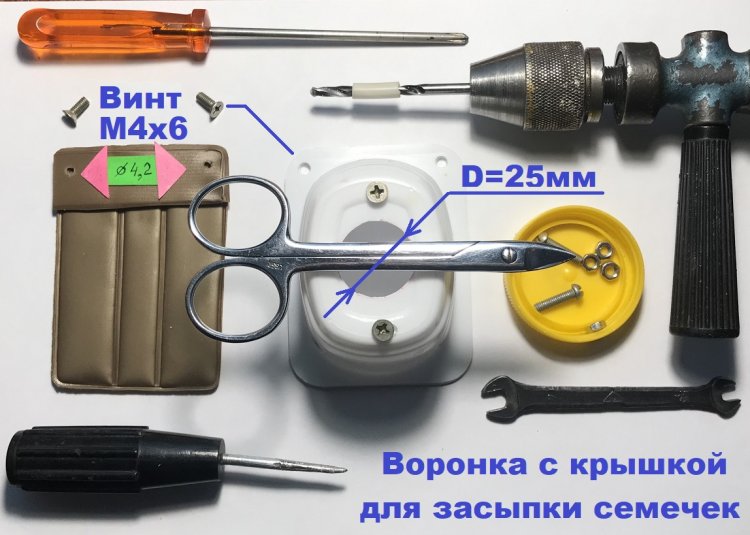

Для того, чтобы насыпанный через воронку корм не загрязнялся, для баночки изготавливается легко откидывающаяся крышка. В авторском варианте использован связывающий вкладыш для писчей бумаги из старых кожаных папок для дипломов или курсовых работ. Но можно крышку сделать вращающейся на одном винтовом соединении из листового пластика или тонкослойной фанеры. На втором винте делается фиксатор для закрытого состояния крышки.
Рисунок 04.

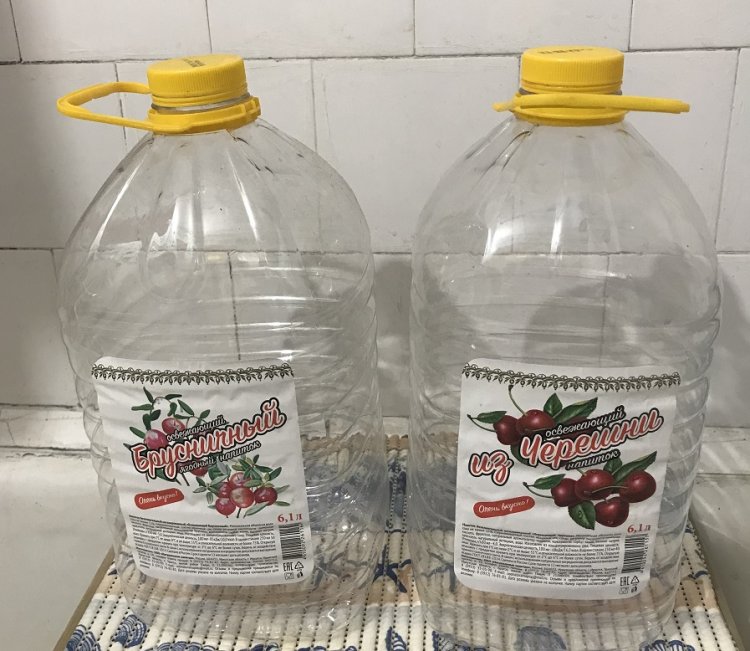

Для изготовления ПКдС следует взять две одинаковые пластиковые бутыли ёмкостью 6,1 литра. Кормушка является панорамной и легко просматриваемой насквозь. Поэтому этикетки с бутылей следует аккуратно (полностью, без остатков) удалить.
Рисунок 05.

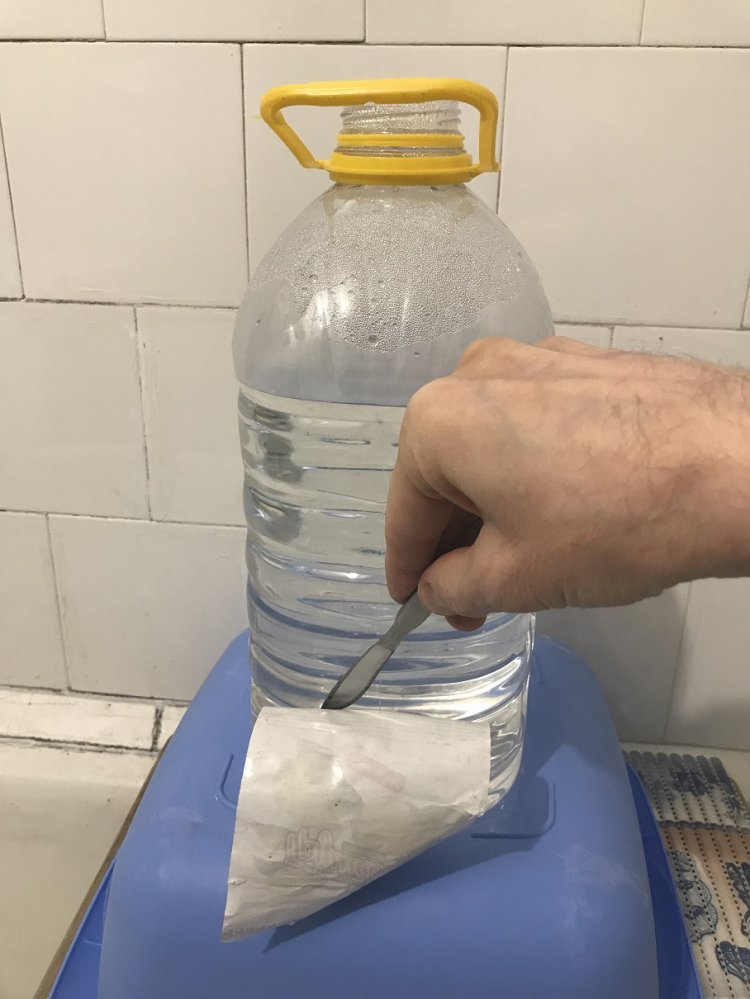

Налейте в бутыль горячую (более 65 … 75 градусов) воду. Через 1-2 минуты клей размягчится и этикетку можно будет легко отделить от бутыли. Нагрев нужен лишь для быстрого снятия этикетки с бутыли. Но без этой «хитрости» с этикетками можно провозиться полчаса и даже больше.

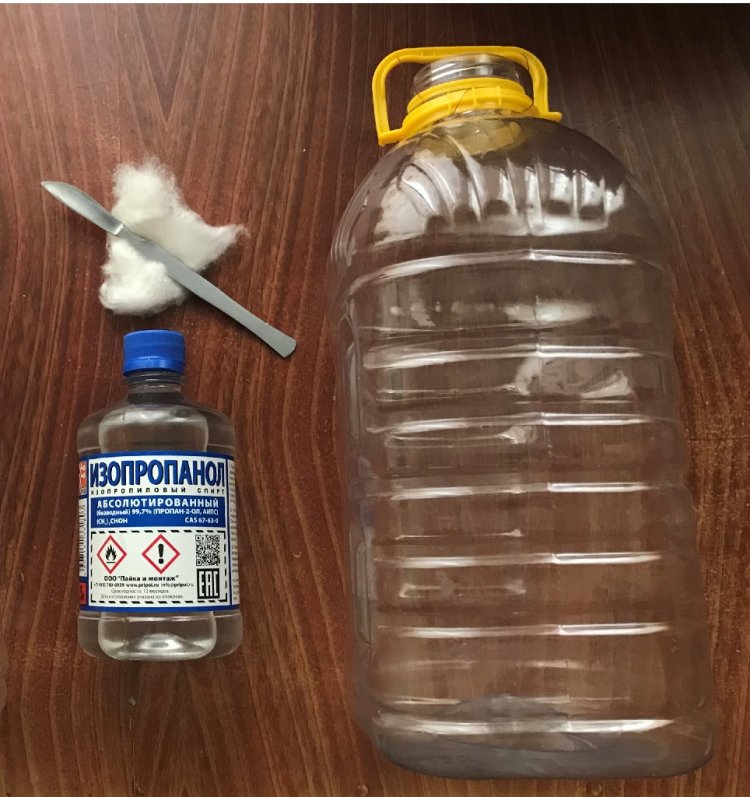

Рисунок 06.
Остатки клея (если таковые появятся) с бутыли можно свести ватным тампоном, смоченным в техническом спирте, например, в изопропаноле. Работать с изопропанолом следует на открытом воздухе или в хорошо проветриваемом помещении и в соответствии с правилами о ЛВЖ (легко воспламеняющихся жидкостях).
ИОТ-056-2020-Инструкция-по-охране-труда-при-работе-с-легковоспламеняющимися-жидкостями-ЛВЖ.pdf.
Рисунок 07А.

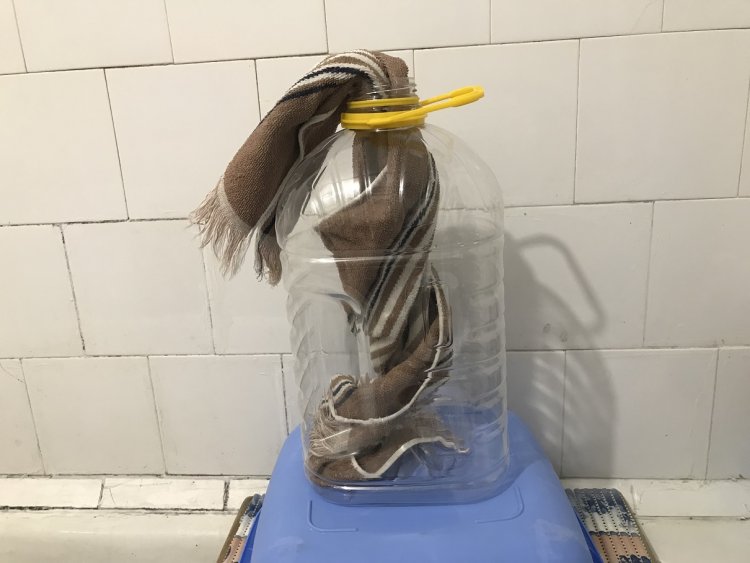

Быстро высушить бутыль можно опустив в неё небольшое полотенце и несколько раз круговыми движениями бутыли (в горизонтальной плоскости) прокрутить полотенце внутри бутыли. Капли воды исчезнут через несколько секунд.
Рисунок 07Б.

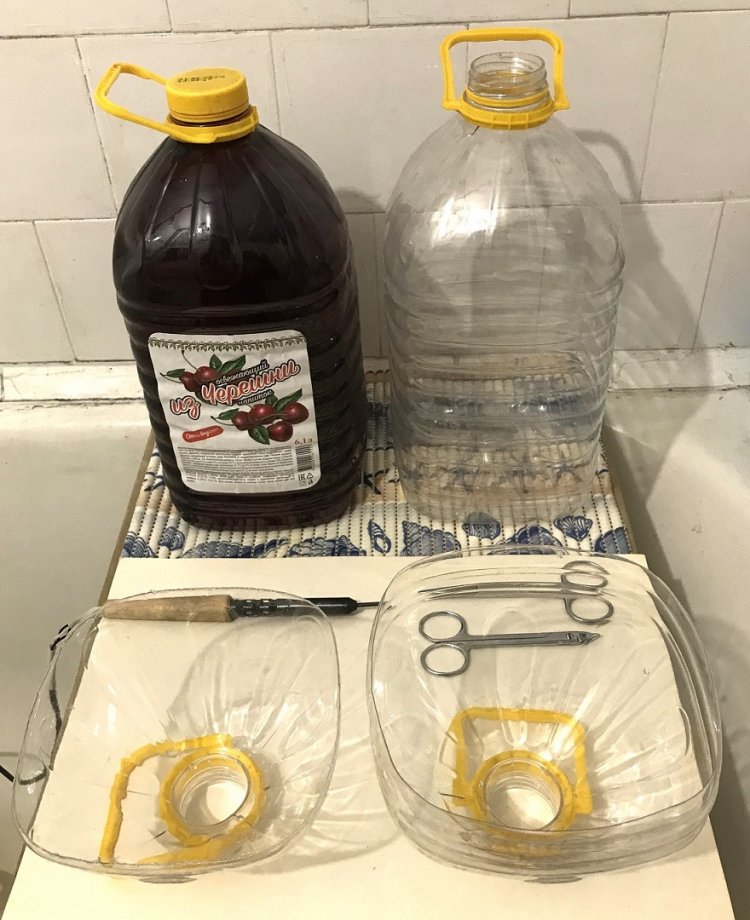

Для обрезания верхних частей бутылей можно воспользоваться шилом и ножницами. Однако проще (и без риска получить трещины в пластике) будет воспользоваться нагретым паяльником. Единственный недостаток этого способа – необходимость очистки жала паяльника после терморезки пластика.
Рисунок 08.
Хотелось поскорее проверить надёжность скрепления двух обрезанных бутылей скотчем. Оказалось, достаточно двух витков скотча.
Рисунок 09А.

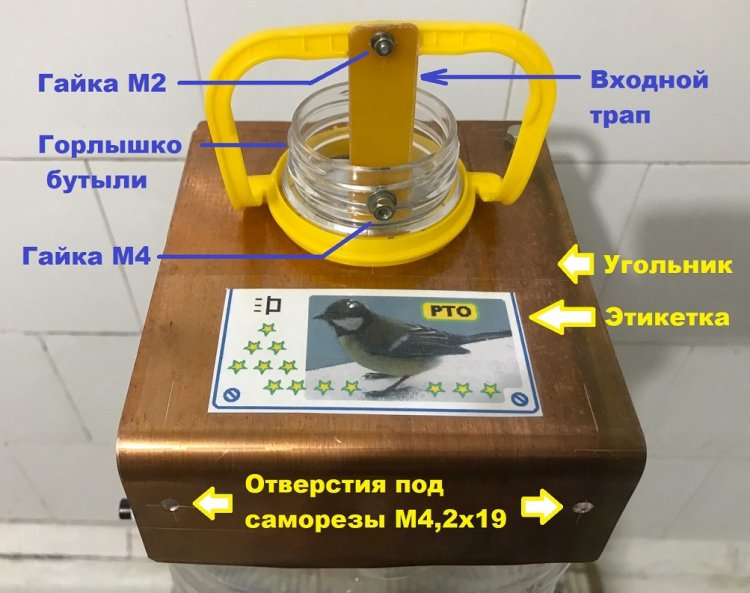

Входной «трап» изготавливают из кусочка стеклотекстолита толщиной 1,5 …2 мм. Назначение «трапа» - неподвижное соединение горлышка бутыли с гибкой жёлтой ручкой, ранее предназначавшейся для переноски бутыли. Левый (по рисунку 09) винт выбран малого диаметра для того, чтобы сильно не утончать ручку для переноски. Правый (по рисунку 09) винт лучше взять диаметром не 3 мм (как указано на рисунке 09), а 4 мм. Самодельный пинцет понадобится при установке крепежа в труднодоступные отверстия и при быстрой дезинфекции труднодоступных мест загрязнившейся кормушки.
Рисунок 09Б.
Вид спереди – снизу на медный крепёжный угольник.
Рисунок 10.
Во время изготовления ПКдС наиболее смелые синицы эпизодически проникали в лоджию и с нескрываемым любопытством следили за ходом изготовления кормушки.
Рисунок 11.

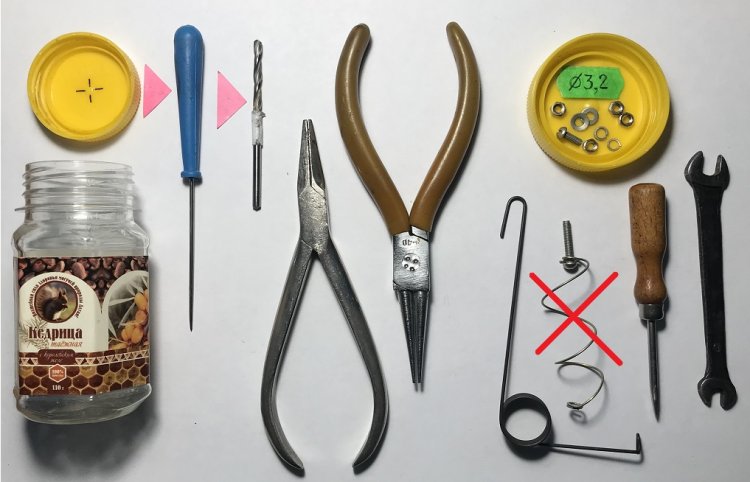

В ПКдС было решено встроить ранее проверенную на подоконнике кормушку - трясушку, наполняемую калиброванным пшеном. Первой по значимости деталью для «трясушки» является заготовка из пружинистой стали, например, кусок проволоки. Без её наличия, начинать изготовление «трясушки» вряд ли целесообразно. Второй по важности деталью для «трясушки» является бутылочка для пшена. Она обязательно должна быть прозрачной и легко поддающейся сверлению. Пружина, перечёркнутая красным на рисунке 11 не подошла по толщине (оказалась «слабенькой»).

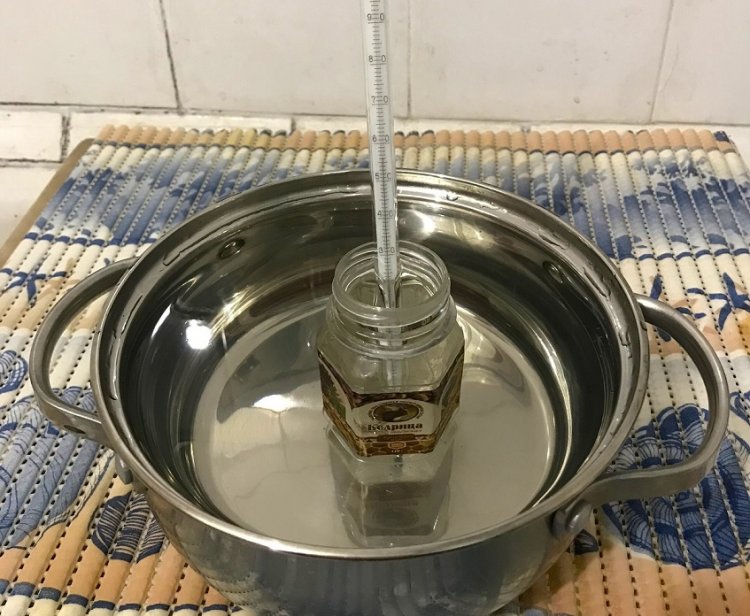

Рисунок 12.
Для снятия этикетки с бутылочки также использовалась горячая вода, нагретая в чайнике до 80 ⁰ С.

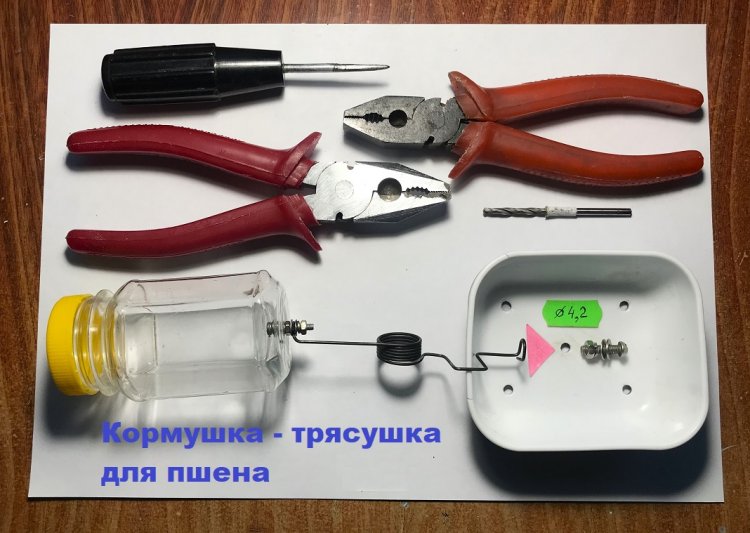

Рисунок 13.
Пружину для «трясушки» удалось сделать из толстой проволочкой заготовки диаметром 1,2 мм. Такую проволоку можно было сравнительно легко изгибать, но не получалось перекусить. Поэтому для уменьшения высоты изготавливаемой пружины, заготовке пришлось придать форму коловорота (прямую часть пружины изогнуть буквой «П»). Для гибки использовались пара пассатижей и круглогубцы.
Рисунок 14А.

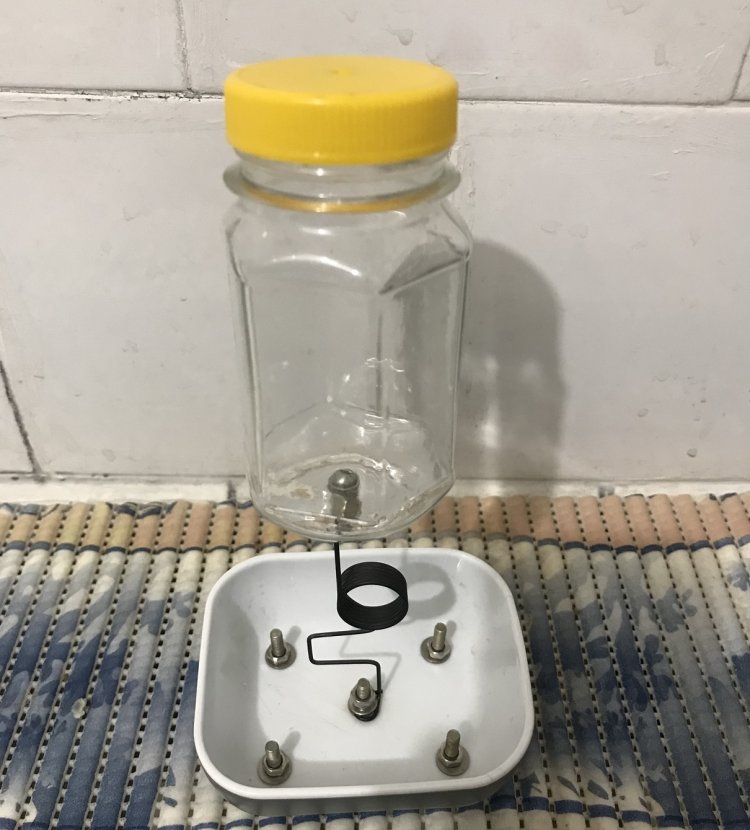

Готовая кормушка - «трясушка», установленная вертикально, приобрела такой вид. Встроенная в одну из половинок прозрачного корпуса ПКдС, она будет крепиться к нижней стороне кормушки четырьмя винтами М4. Длина винтов может быть от 10 до 20 мм.
Рисунок 14Б.

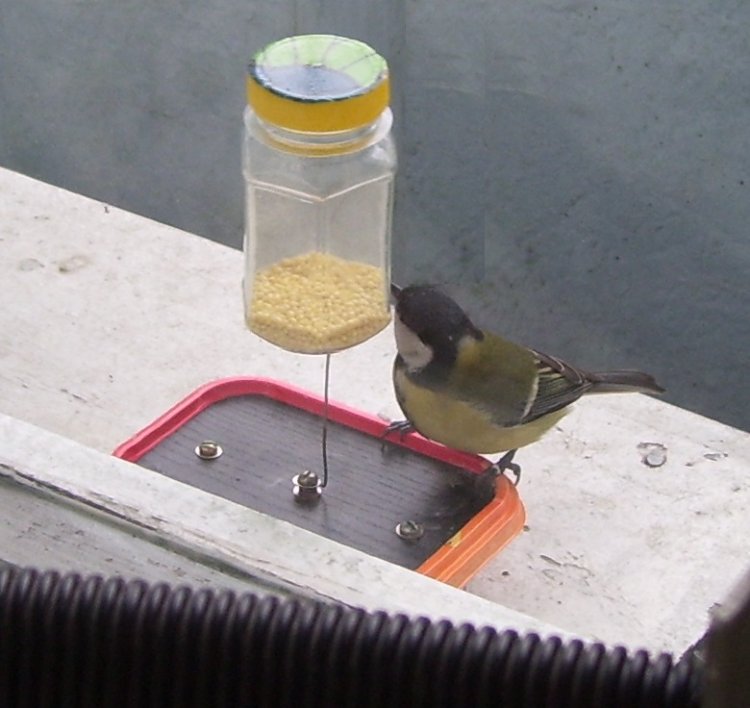

Прототипом кормушки - «трясушки» встраиваемой в ПКдС, явилась такая (см. рисунок 14Б) простенькая конструкция. Зимой, когда корма птицам не хватает, они, увидев пшено, уверенно клювом вытряхивают крупинки калиброванного шлифованного пшена из бутылочки. Жёлтые крупинки падают на чёрную поверхность основания и становятся легко заметной «добычей» птиц. Эта синица целых пять минут почти непрерывно «работала» с кормушкой – трясушкой. На следующий день нижняя часть кормушки была обклеена двумя витками изоленты. Угадайте для чего? (спойлер)
Клюв у синичек довольно твёрдый, но не железный, да и сама птичка – не дятел и у неё может заболеть голова. А высыпать пшено на подоконник – тоже не вариант: подует ветер или налетят воробьи – и корма как не бывало.
Рисунок 15.

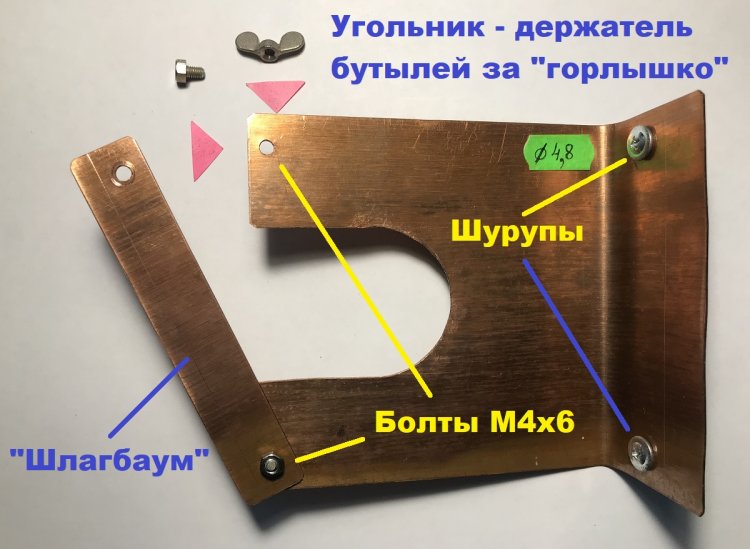

Угольник – держатель бутылей (см. рисунок 15) можно изготовить из красной меди (толщиной 1 мм), дюрали, силумина и даже стали. Однако легче всего требуемой обработке поддаётся именно листовая медь. Барашек М4 (во избежание падения и потери) можно привязать к угольнику суровой нитью. Болт М4 также можно защитить от выпадения. Угольник является универсальным крепёжным средством для всех разновидностей таких бутылей (ёмкостью 2,1 4,1 и 6,1 литра).

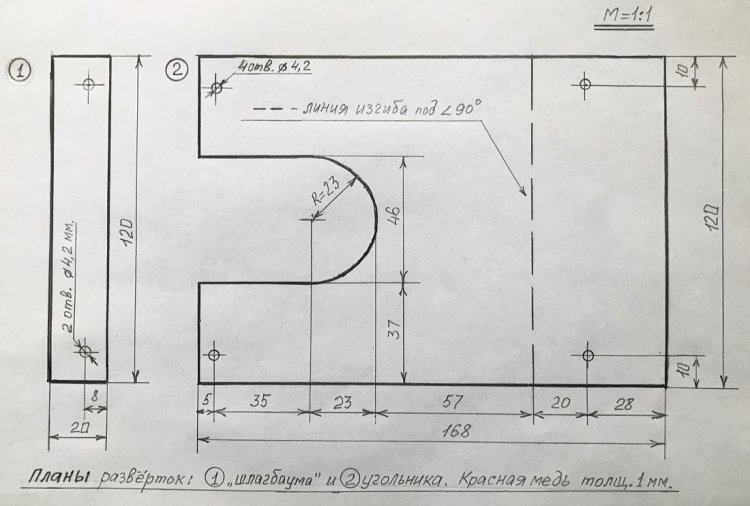

Рисунок 16.
Планы развёрток «шлагбаума» и угольника приведены на рисунке 16. Заготовки вырезаются ножницами по металлу. Для получения ровного полукруга с радиусом 23 мм, сначала сверлятся отверстия диаметром 6 мм, вписанные в полуокружность с радиусом 19 … 20 мм; а затем неровности снимаются полукруглым напильником. Обрабатываемый угольник закрепляется в слесарных тисках через картонную прокладку (во избежание оцарапывания).
Рисунок 17А.

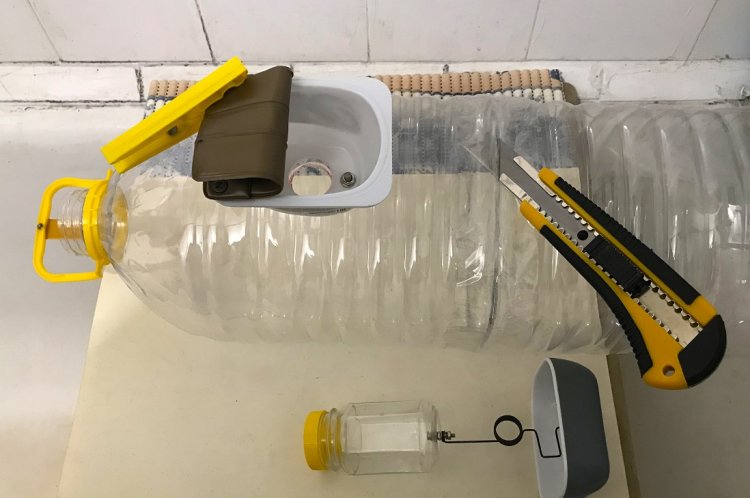

Для встраивания кормушки – трясушки внутрь ПКдС, обе бутыли, соединённые скотчем, пришлось вновь разъединить. Скотч был просто разрезан канцелярским ножом.
Рисунок 17Б.

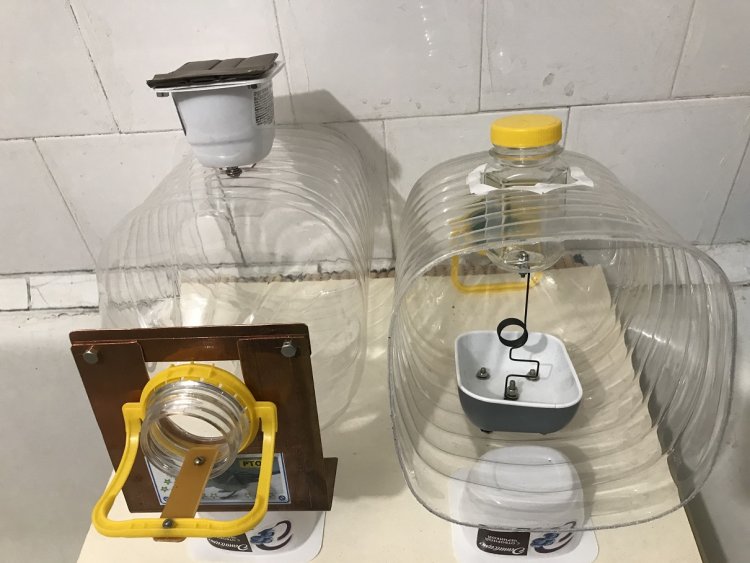

Так выглядят обе половинки ПКдС. Левая половинка – с угольником, входным трапом и воронкой для засыпания семечек. Правая половинка – со встроенной кормушкой – трясушкой, имеющей верхнюю жёлтую крышку для засыпки пшена.

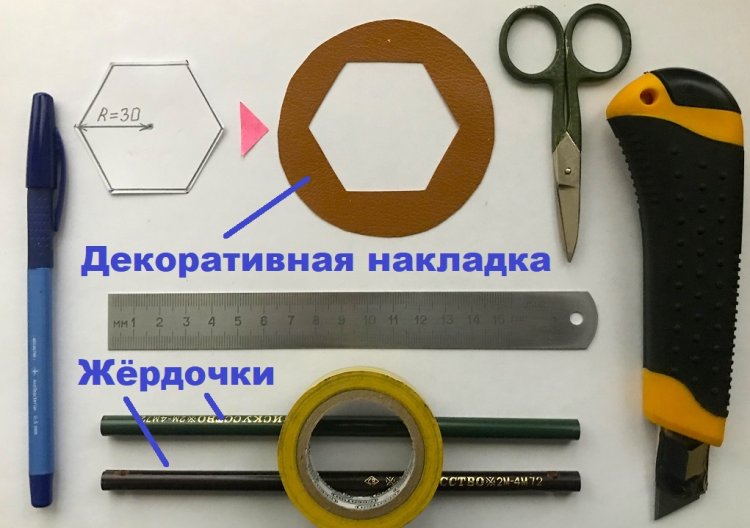

Рисунок 18.
Для отверстия, проплавленного паяльником в корпусе ПКдС под верхнюю часть кормушки – «трясушки», была сделана декоративная накладка, скрывающая неровности. Накладка вырезана из тиснёного кожзаменителя от папок для курсовых проектов и дипломных работ и приклеена клеем «Момент».
В качестве жёрдочек использованы круглые карандаши не используемых (не востребованных при рисовании) цветов. В прозрачном корпусе нагретым паяльником проплавляются отверстия диаметром 8 мм под жёрдочки.
Рисунок 19.

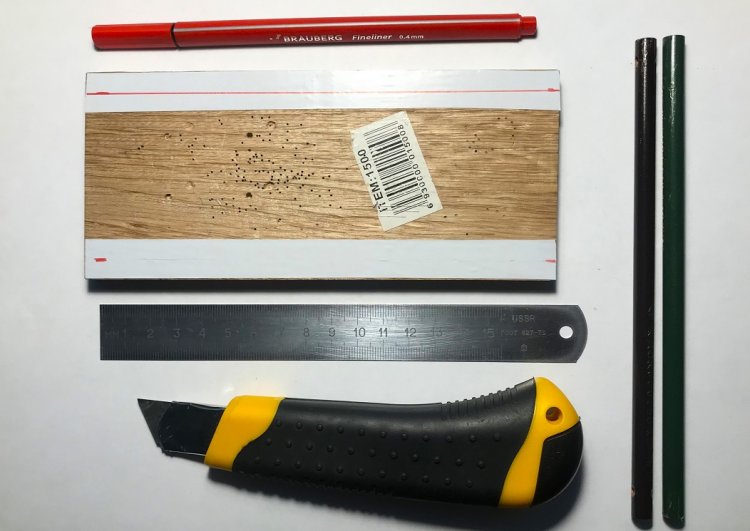

Чтобы жёрдочки надёжно держались в проплавленных отверстиях (не выпадали из отверстий), из белой изоленты шириной 15 мм вырезаны четыре уменьшенные полоски - ограничители. Изолента наклеивается на отрезок гетинакса или лакированной деревянной пластины и размечается красным фломастером по линейке. Разрезание изоленты выполняется канцелярским ножом по металлической линейке. Каждая полоска - размером 180 х 7,5 мм. С одной стороны жёрдочек-карандашей полоски – ограничители накручиваются до установки жёрдочек в проплавленные отверстия. С другой стороны – после.
Рисунок 20.

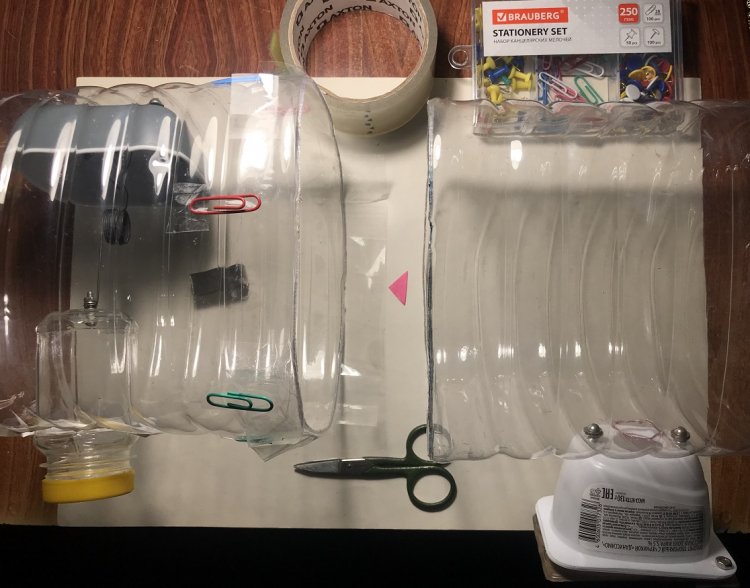

Чтобы быстро соединить обе половинки кормушки, используют липкий прозрачный скотч шириной 50 мм. Предварительно 1 оборот скотчем делается вокруг обрезанной (оплавленной) части первой бутыли. При этом половина ширины (25 мм) полоски скотча должна выступать за оплавленные края бутыли. Эта не приклеившаяся сторона скотча разрезается на восемь частей (клапанов). (Угловые клапаны могут быть меньше клапанов, приклеенных к почти линейным сторонам бутыли). Полученные клапаны отгибаются на 180 градусов клеевой стороной наружу и временно фиксируются в этом положении канцелярскими скрепками (см. красную скрепку на рисунке 20) с приклеенными к скрепкам предварительно нарезанными кусочками такого же скотча. Далее бутыли аккуратно сдвигаются вместе и склеиваются двумя боковыми клапанами. Если бутыли оказались склеенными ровно, то продолжают склеивание двумя противолежащими клапанами. Окончательно бутыли скрепляются угловыми клапанами. В заключение приклеенные клапаны обматываются ещё 1-2 витками такого же скотча. Соединение бутылей (вопреки пессемистичным ожиданиям) получается весьма прочным.
Рисунок 21.

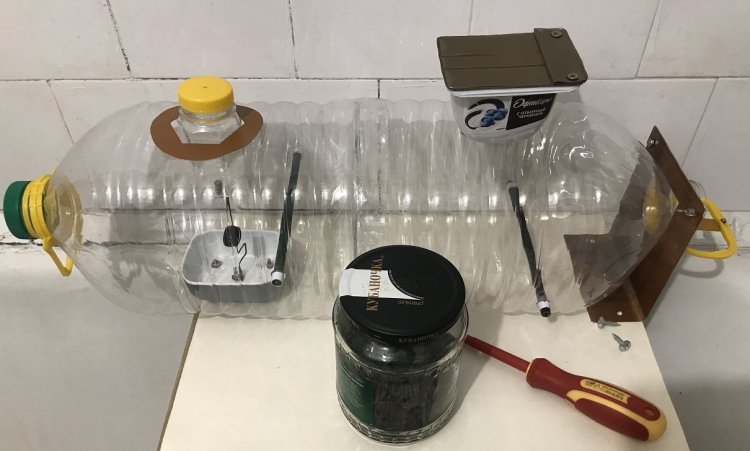

На рисунке 21 показана ПКдС в сборе. Рядом - банка с семечками, крестовая отвёртка и два самореза для крепления угольника к деревянным перилам лоджии. Кстати, семечки можно насыпать не только на дно кормушки, но и немного больше, но так чтобы в них не утонула нижняя жёрдочка. Тогда кормушка превращается в долговременную. И в сильные морозы можно будет не выходить на улицу каждый день, чтобы пополнять запасы семечек в кормушке.
Для того, чтобы птицам было легко залетать - вылетать, кормушка оснащена двумя жёрдочками, служащими птицам для сидения, впрыгивания и выпрыгивания из кормушки. На жёрдочке птицы чувствуют себя намного уверенней. А без жёрдочек скользкая кормушка может стать западнёй для птиц, которые пусть и выберутся из кормушки, то позднее вряд ли в неё вернутся.
Рисунок 22.

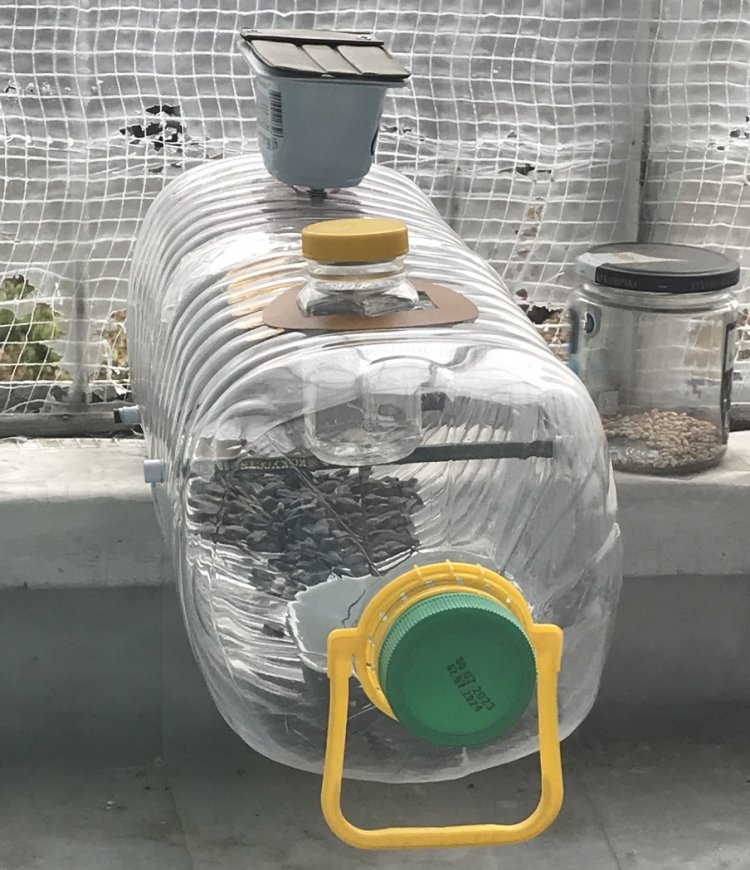

Здесь показана ПКдС, установленная на деревянных перилах внутри лоджии. Пока ещё ни один голубь не пытался проникнуть в эту кормушку, хотя уверенные подлёты и хлопания крыльями были. Синицы же вслед за голубями быстро стали подлетать к кормушке и через полчаса первая синица уже проникла внутрь кормушки и схватила семечку.
Пшено в кормушку – трясушку пока не засыпалось в связи с его временным отсутствием. Если поначалу постукивание бутылочки кормушки – «трясушки» о край бутыли будет отпугивать синиц, то поверх крышки можно временно приклеить полоску изоленты, неподвижно соединяющую жёлтую крышку с боковыми стенками большой бутыли.
Передняя (наружная) часть кормушки украшается этикеткой - ламинированным рисунком (см. рисунок 09Б). Несколько вариантов рисунков – этикеток (в том числе и для воронки) приводятся в поставленном на пароль файле «PKdS_4work» и на рис. 23 А … Г:
Выбранная этикетка распечатывается на цветном принтере, вырезается ножницами и приклеивается к медному угольнику широкой полоской прозрачного скотча. Аккуратно это делается таким образом. Сначала, удерживая рисунок на кончике скальпеля и устранив перекос, прилепить рисунок к прямоугольному кусочку скотча. А затем скотч (с закреплённым на нём рисунком) приклеить к корпусу.
Уважаемые читатели!
Предлагаем Вашему вниманию бонусный блок к статье ПКдС. Он состоит из пяти загадок и ребуса, которые нужно разгадать. Разгадав эти загадки или ребус, вы узнаете какой «корм» очень нравится синицам.
Загадка №1.
Крылат, да не летает, рыжий, да не лисица.
Если загадка не поддалась, то можно получить подсказку.
Загадка №2.
Всем люблю я докучать, шевеля усами.
Заползаю под кровать, кров делю я с вами.
В загадке №3 используется несколько устаревшее слово. Неаккуратные повара, если в их кастрюлю с супом случайно попадал такой «сюрприз» при проверке качества супа контрольной комиссией оправдывались, что этот случайный сюрприз – кусочек поджаренного лука или «пригаринка» от горшка. В первом случае (для большей убедительности) случайный сюрприз проглатывался поваром, сварившим суп.
Загадка №3.
Пригаринка от горшка: шесть лапок, два рожка.
Четвёртая загадка построена по принципу «ответ – в рифму, хором» и поэтому совсем не трудна для отгадывания.
Загадка №4.
Его усы длиннее ног, от нас бежит он наутёк.
Залезет даже в чемодан. Он вездесущ: он ....... .
Загадка №5.
С потолка упал мне в ванну
Видно, плавать вздумал он.
Помогать себе усами
Будет рыжий «чемпион».
Если по какой-либо причине нет желания разгадывать загадки, то их можно заменить ребусом. Ответ к ребусу также совпадает с ответом к загадкам.
Рисунок 24. Ребус.
Полный ответ к ребусу:
Из полного ответа к ребусу не трудно выделить искомое слово. Не забудьте только, что при введении пароля, это слово пишется с большой (заглавной) буквы.
Разгадав ребус или загадку, ответ следует ввести в строку «Пароль» файла «PKdS_4work». Если ответ окажется правильным, то вы сможете, получить совершенно БЕСПЛАТНО чертёж и рисунки – наклейки (в масштабе = 1:1) для изготовления ПКдС. Архив файла «PKdS_4work» можно скачать здесь:
Ещё один архив файла «SPP_4work» [с КД по изготовлению СПП (Сигнализатора прилёта птиц)] можно открыть с помощью этого же пароля. Архив файла «SPP_4work» можно скачать здесь:
Архивы этих файлов находятся на сайте «У Самоделкина» в статье ПКдС.
ПРИЛОЖЕНИЕ 1
Доработка ПКдС
Для того, чтобы создать «интерактивное» общение с синицами, ПКдС была оснащена сигнализатором прилёта птиц.
А чтобы наблюдать за поведением синиц внутри кормушки можно было не только с холодного балкона, но и из окна комнаты, ПКдС решено было повернуть на 90 градусов.

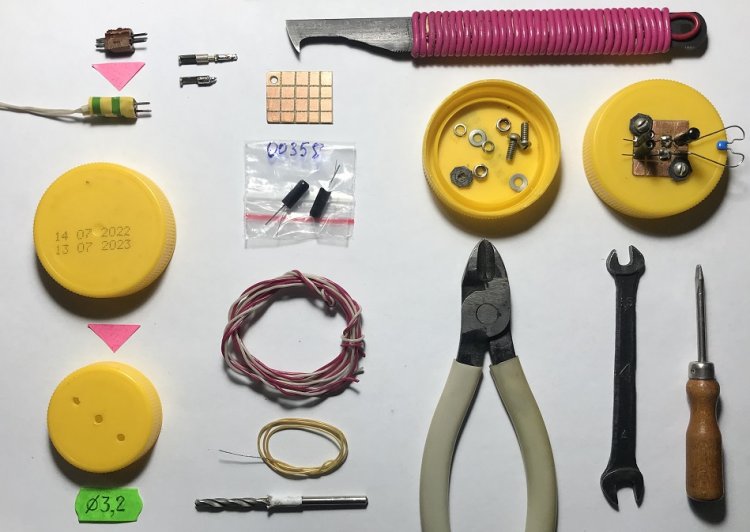

Рисунок 24А.
Первоначально датчик вибрации предназначался для установки на большой жёлтой крышке от бутыли. Двухконтактный разъём был изготовлен из обломков разъёма ГРПМ. Монтажная плата изготовлена из односторонне фольгированного стеклотекстолита размером 20 х 20 х 1,0 мм. Фольгированная сторона платы разделена резаком на клеточки 5 х 5 мм. Для крепления платы использованы винты М3х8 с комплектом шайб и гаек М3. Дополнительно (на случай крепления платы к хрупкому пластику) изготовлены смягчающие шайбы из паронита. Датчик вибрации SW-18015P приобретён в интернет магазине MCU. Его артикул 00358. Цена 11 рублей.
Рисунок 25.
Схема СПП была проверена на монтажной плате (Э3 см в файле SPP_4work и на рисунке 35). Чувствительность датчика SV1 оказалась не достаточной, поэтому датчик был переустановлен с большой крышки на маленькую, накручиваемую на кормушку – трясушку. Для кормушки - трясушки была изготовлена декоративная кожаная накладка, которая снижала силу удара клюва синиц (при выстукивании из кормушки - трясушки пшена) и, поэтому, впоследствии также была удалена.

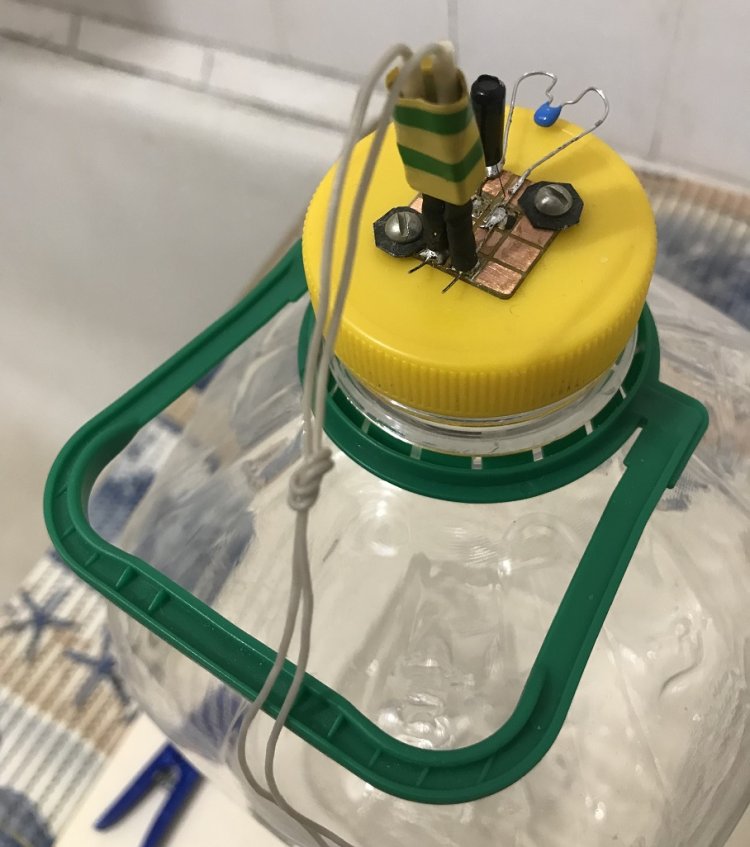

Рисунок 26.

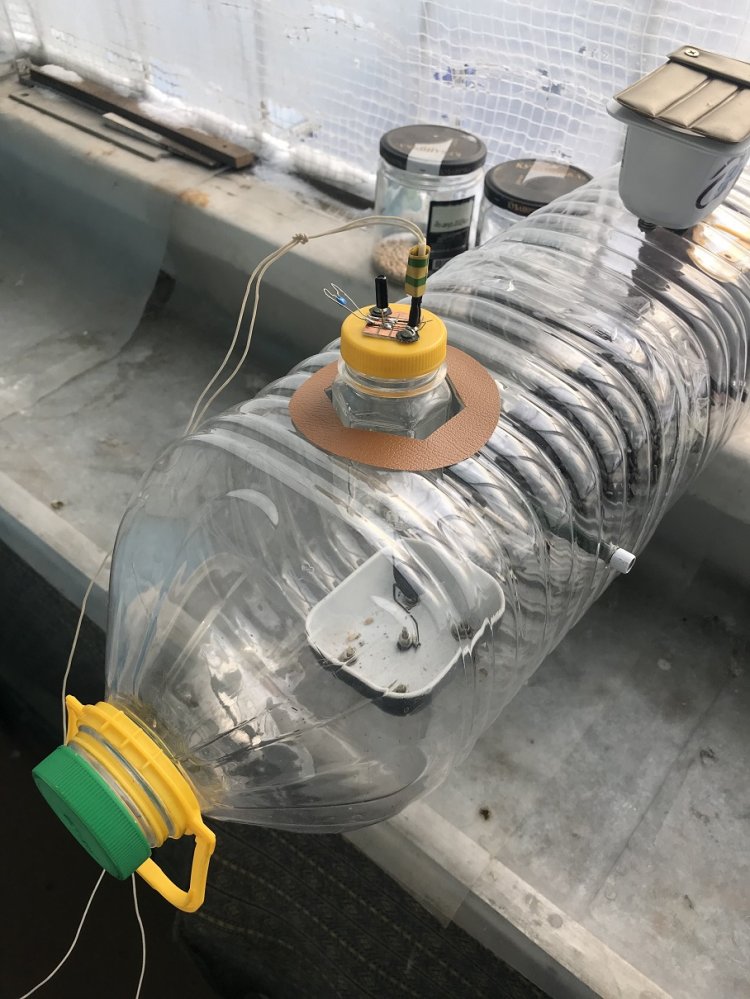

Вид на плату датчика вибрации, установленную на большой крышке. Синий конденсатор устраняет помехи, наводимые на двухпроводной кабель. На схеме Э3 СПП это конденсатор С1.
Рисунок 27.
Первый вариант СПП, установленный в ПКдС на балконной лоджии за армированной тепличной плёнкой. У синиц не хватало силы ударов по кормушке – трясушке для срабатывания датчика вибрации.

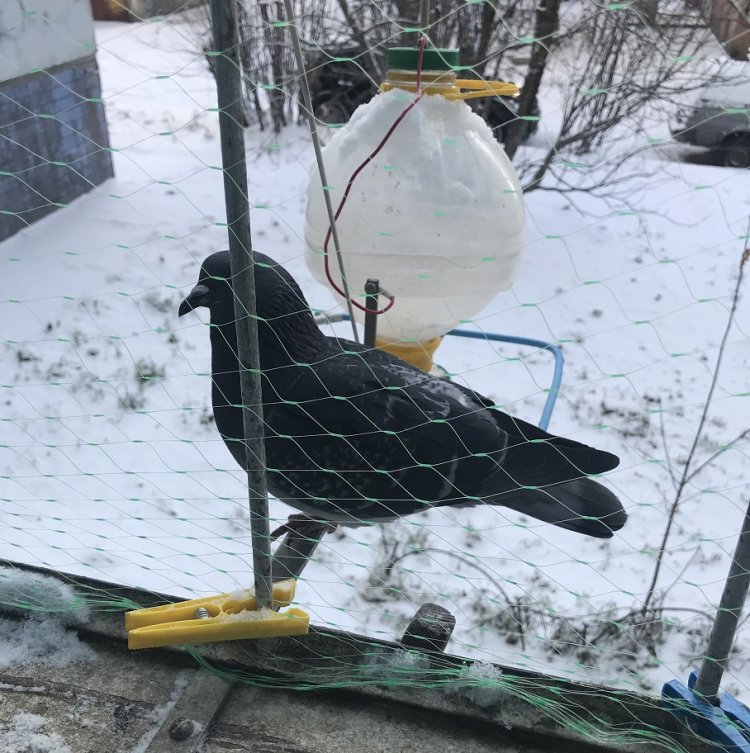

Рисунок 28.
Голуби, отгороженные полимерной сеткой во время экспериментов с датчиком вибрации, внимательно наблюдали за происходящим. Они первоначально очень переживали, что отгорожены от всей балконной территории, которую нещадно пачкали. Сетка для защиты урожая от птиц размером 5 х 2 метра и с размером ячейки 25 х 25 мм. была приобретена в интернете и стоила порядка 200 … 300 рублей. Но обе кормушки для голубей были сохранены.
Рисунок 29.

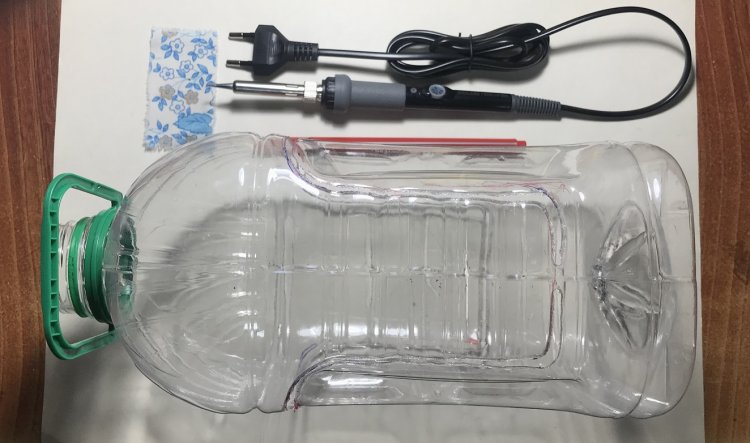

Для поворота ПКдС на 90 градусов, потребовалась ещё одна бутыль ёмкостью 6,1 литра. Лучший способ разрезания бутыльного пластика – термический, то есть с помощью нагретого жала паяльника.
Рисунок 30.

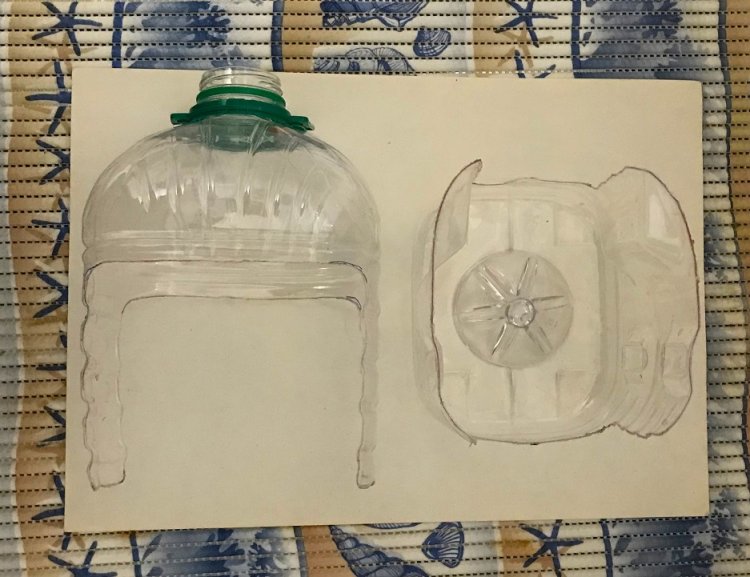

Вот на такие две части была разделена бутыль 6,1 литра. Правая часть для ПКдС не используется, но оставляется «про запас». Левая будет подвергнута доработке.

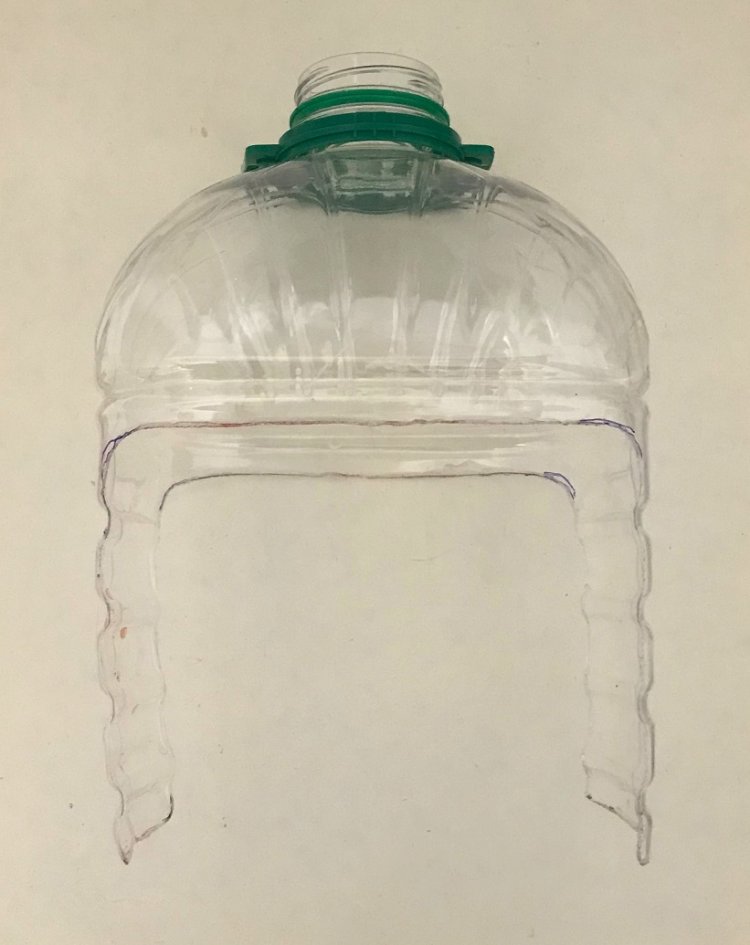

Рисунок 31.

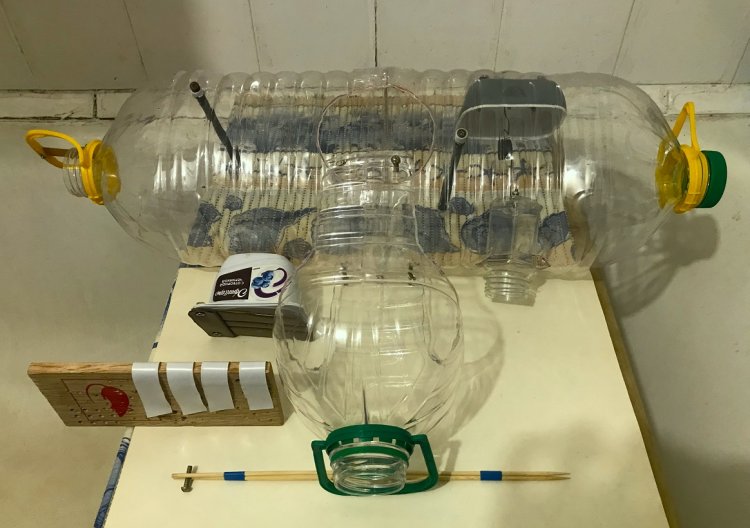

Из этой (верхней) части бутыли будет изготовлен новый вход в кормушку.
Рисунок 32.
В боковине корпуса ПКдС было намечено фломастером и проплавлено тем же паяльником отверстие диаметром 85 мм. Для того, чтобы синицы не поранили свои лапки об внутренние кромки этого отверстия, кромки обклеиваются четырьмя кусочками белой изоленты. Самодельный пинцет из бамбуковых шампуров нужен для подачи (установки) четырех винтов внутрь корпуса при креплении новой входной части к «старой» кормушке. Здесь дополнительно понадобилось 4 винта М4х12 с комплектом паронитовых шайб и гаек М4.
Рисунок 33.

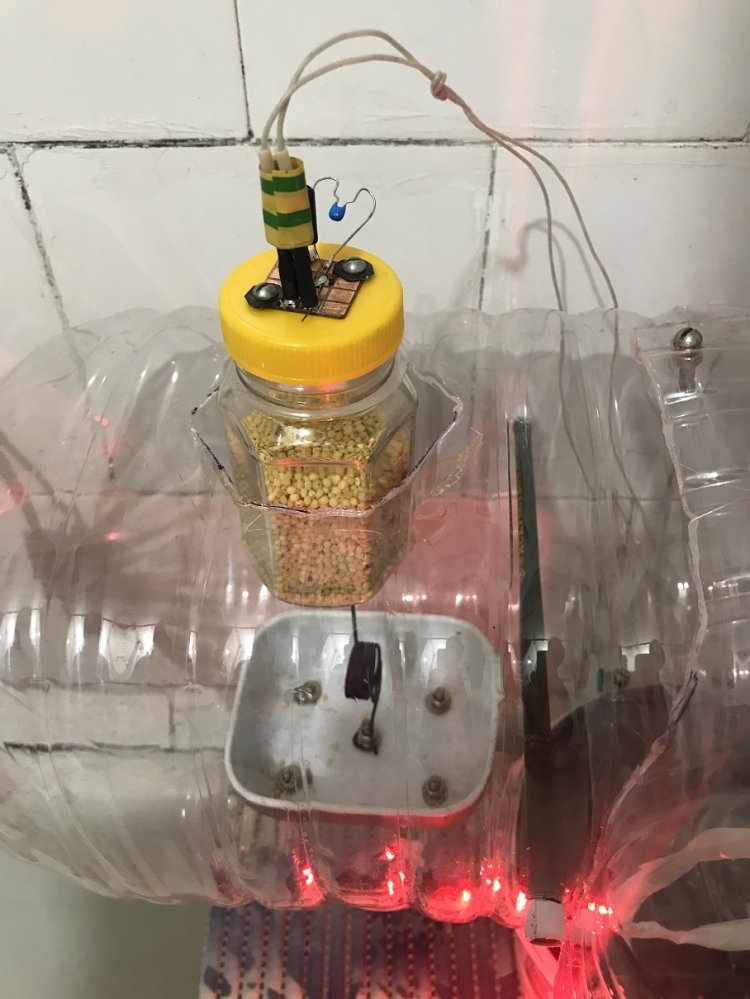

Когда семечки в кормушке закончатся, синицы обычно начинают пробовать клювом на прочность кормушку – трясушку, в которую насыпано пшено + сверху немного семечек. Некоторые синицы (особенно на голодный желудок) едят пшено. И ударами клювом по кормушке – трясушке они выбивают небольшое количество пшена, которое падает в блюдце. Семечки, к сожалению синиц, через мелкие (3,2 мм) отверстия в дне кормушки – трясушки не выпадают. Но датчик вибрации срабатывает и оповещает хозяина кормушки, что птицы прилетели и пора в кормушку насыпать очередную порцию семечек.
Рисунок 34.

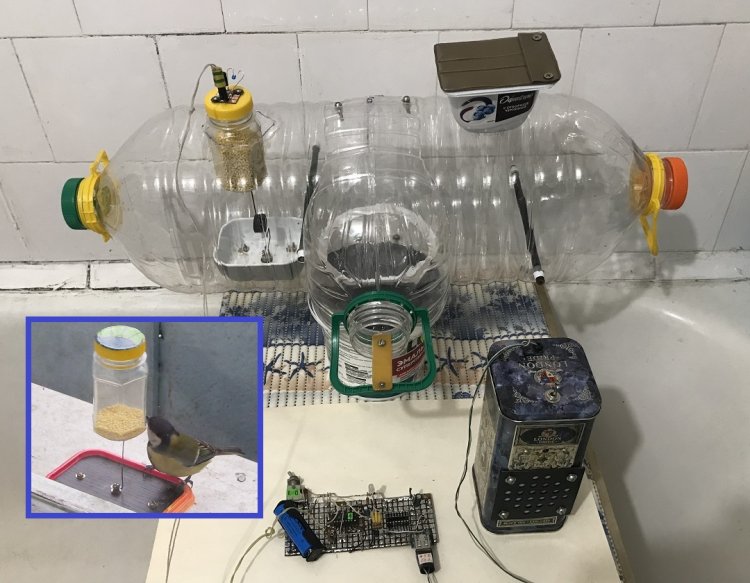

В синей рамке - ранее проверенная и «востребованная» синицами кормушка – трясушка, установленная на металлическом козырьке окна. Подобная кормушка – трясушка с датчиком вибрации встроена в ПКдС для сигнализации о том, что семечки закончились.

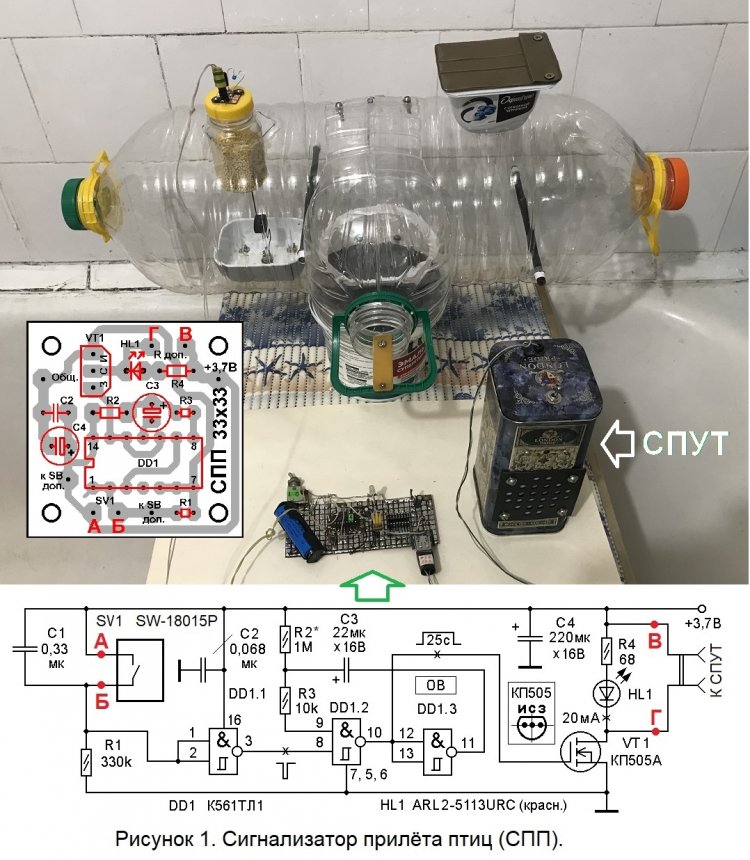

Рисунок 35.
Параллельно цепи R4 HL1 в СПП имеется гнездо для подключения СПУТ. Статья СПУТ была опубликована на сайте «У Самоделкина» 19.04.2024 года.
СПУТ – сетевой плеер, управляемый тумблером. Поэтому включение красного светодиода дублируется пением соловья. Время работы ОВ (одновибратора) СПП выбрано 25 секунд и в широких пределах (от 2,5 секунд до 25 секунд) регулируется подбором сопротивления резистора R2 (от 100 кОм до 1 МОм – соответственно). Длительность импульса ОВ можно дополнительно увеличить в 10 раз, изменив ёмкость С3 с 22мкФ до 220 мкФ.
ИМС DD1 К561ТЛ1 можно заменить более распространённой К561ЛА7, а транзистор КП505А – транзистором КП505Г.
Рисунок 36.

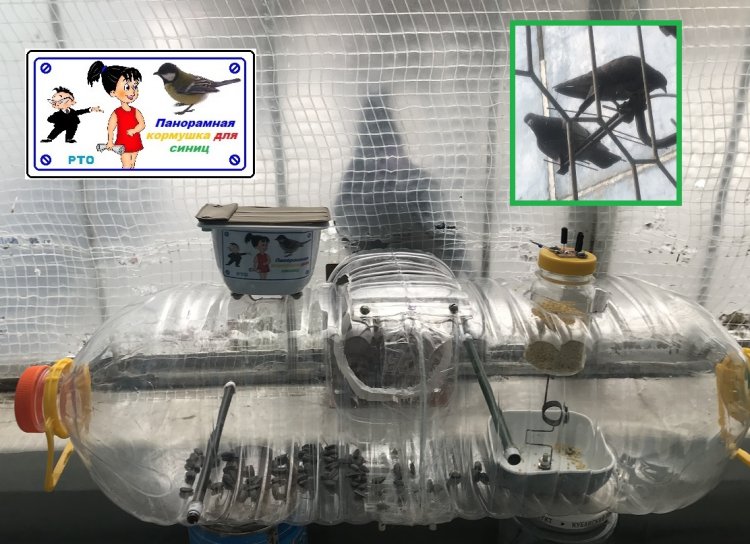

Несмотря на то, что ПКдС предназначена для мелких птиц (воробьёв, поползней, синиц), голуби невдалеке (на ТВ-антенне) организовали дежурство, так как были бы рады столоваться и в этой кормушке.
Рисунок 37.

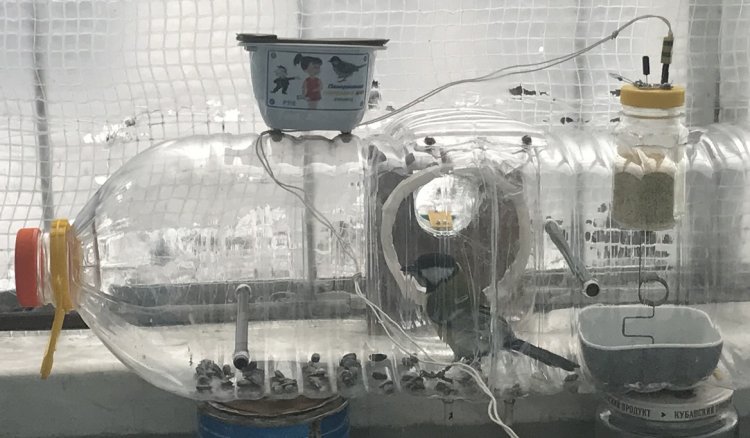

Синицы, убедившись, что в новой кормушке им ничто не угрожает, стали немногочисленной стайкой, поочерёдно посещать кормушку. Стайка немногочисленная, но за два дня - полкилограмма семечек, как не бывало. Пока синицы полностью не освоились в новой кормушке – в ней наблюдается полный порядок и чистота (нет следов помёта). Поэтому, видимо, для поддержания чистоты в кормушке, следует держать птиц в тонусе. Хотя, «в тонусе» - это обозначает в лёгком стрессе, но ПКдС - кормушка, а не отхожее место. Возможно, в дальнейшем для поддержания птиц в тонусе кормушку имеет смысл дополнить фонариком или цветомузыкальной мигалкой. Это лучше, чем частично разбирать кормушку и регулярно вычищать скопившиеся отходы жизнедеятельности птиц.
ВИДЕО
Чтобы у уважаемой публики не сложилось впечатление, что голубям хуже, чем мелким птицам живётся на кормушке, расположенной в 2 метрах от КМП, предлагаем вам посмотреть видео «Голубь и семечки в ванночке», длительностью всего в 1 минуту и 21 секунду, размещённое на Яндекс.Диске.
Бот Алиса, узнав, что в качестве рецензии статей теперь принимаются очень короткие сообщения, не стала предоставлять многостраничный талмуд, а ограничилась двумя предложениями и записала их на диктофон. Их можно прочитать, пройдя по ссылке или воспользовавшись QR-кодом:
Информация для тех, кому сегодня не хватало технических загадок:
Рисунок 38.
Примечание: в статье ПКдС использованы авторский ребус и слегка изменённые загадки с различных интернет-сайтов.
