Наступила зима и сильные морозы. Хороший хозяин не выпустит в сильный мороз на улицу даже собаку, а уж самому выходить в лютый холод на балкон, чтобы покормить птиц - это маленькая, но проблема. Не выходить каждый день на мороз, но и не оставить птиц без ежедневной порции корма, поможет УДКП.
Если у Вас есть желание посмотреть, как загружать кормушку кормом и дистанционно управлять поделкой, то откройте ВИДЕО.
Чтобы посмотреть этот же файл на мобильном устройстве, вы можете воспользоваться QR - кодом:
УДКП предназначено для дистанционного «снабжения» кормом птичьей кормушки в сильные морозы. При этом нет необходимости ежедневного выхода на балкон, и, как следствие, скромно отапливаемое жилое помещение не будет выхолаживаться.
УДКП устанавливается за пределами балкона на толстом стержне прямоугольного сечения длиной до 1 метра. Длина стержня выбрана такой, чтобы вытянутыми вперёд руками можно было легко достать до корпуса кормушки и пополнить запасы корма. Делать это нужно всего 1 раз за 4 дня, не выходя на балкон и (что важно в сильные зимние морозы) и не выхолаживая помещение. Внутренний барабан УДКП (с помощью самодельного фланца) закреплён на оси низкооборотного двигателя постоянного тока (в крайнем случае подойдёт моторчик с редуктором). На барабане установлены 4 конусообразные кюветки, в которые засыпается корм. Перед засыпкой корма замыкают контакты тумблера SA1 «Вкл». При необходимости, кнопкой SB1 «Коррекция» «подкручивают» барабан до полного совпадения местоположения кюветки с отверстием «Доступ» на крышке контейнера УДКП. После выполнения коррекции в кюветку №1 засыпают корм. Далее (примерно на 1 секунду) нажимают на кнопку SB1 «Коррекция» до совмещения отверстия «Доступ» с кюветкой №2 и засыпают корм в кюветку №2. Аналогичные операции выполняются для кюветок №3 и №4. Далее, не выключая питание тумблером SA1, покидают балкон и за собой плотно закрывают балконную дверь. Следующий выход на балкон для засыпки корма во все 4 кюветки понадобится сделать только на 4-й день. Предполагается, что кормление птиц делается каждый день в одно и то же время (например, утром). Поэтому на завтра следует взять ИК ПДУ от любой БРЭА, подойти к балконному окну и (не открывая балкон) навести ИК ПДУ на головку ИК-приёмника В1. Достаточно кратковременно (не более 0,5 … 1 секунды) нажать любую кнопку пульта, чтобы к отверстию «Доступ» «подъехала» кюветка №2, наполненная кормом (а кюветка №1 из которой корм уже съеден, автоматически сдвигается по окружности в сторону). Время работы мотора М1, определяется длительностью выходного импульса ОВ (одновибратора), которая зависит от номиналов времязадающей цепи C6 R5 и составляет около 1,2 секунды.
Если птицы приучены съедать каждый день весь корм, то пополнение кормушки выполняют 1 раз в 4 дня. В качестве корма можно насыпать не только мелкую крупу и хлебные крошки, но и более крупные припасы, например, семечки подсолнуха, дыни, тыквы.
Сокращения, принятые в статье
ИК-приёмник – приёмник инфракрасного излучения (f рез = 36 кГц).
ИК ПДУ (инфракрасный пульт дистанционного управления) от любой БРЭА (бытовой радиоэлектронной аппаратуры)
Лог.0 – логический ноль (низкий логический уровень).
Лог.1 – логическая единица (высокий логический уровень).
ОВ – одновибратор (ОВ №1 и ОВ №2);
ПП - печатная плата.
ФПТ – фильтр постоянного тока.
Состав УДКП
УДКП состоит из:
- ИК- приёмника B1 типа TSOP 31236;
- Г-образного ФПТ (фильтра постоянного тока), собранного на элементах C1 R1;
- интегрирующей цепи C2 R2;
- ОВ №1, собранного на элементах DD1.1, C1, R1, VD1;
- цепи C5 R4 стартовой установки ОВ №2 в исходное (нулевое состояние);
- элемента 2 ИЛИ, собранного на дискретных элементах VD2 VD3;
- ОВ №2, собранного на элементах DD1.2, C6, R5, VD4;
- токового ключа на полевом транзисторе VT1;
- стоковой нагрузки HL1 R6 и мотора-редуктора М1, подключённого параллельно стоковой нагрузке HL1 R6;
- конденсатора С8 – подавителя дребезга от мотора М1;
- керамического конденсатора С4 – подавителя возможных импульсных помех;
- кнопки SB1 «Коррекция» для включения мотора при поочерёдном засыпании корма в кюветки;
- батареи GB1, составленной из 3 аккумуляторов;
- тумблера SA1 «Вкл.» типа МТ1;
- любого ИК ПДУ от БРЭА (например, от любого ТВ).

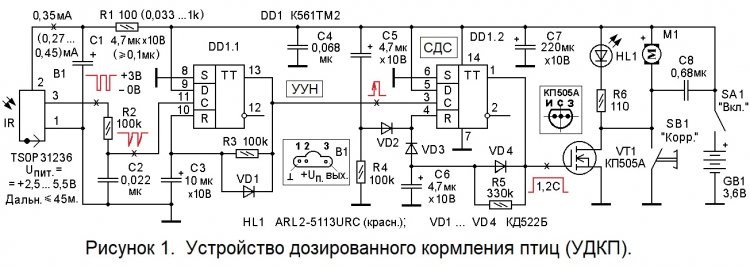

Принцип работы электрической части УДКП
При включении питания тумблером SA1 быстро заряжаются конденсаторы ФПТ C1, C4. Медленнее (через резистор R4) идёт заряд конденсатора C5 цепи стартовой установки, которая формирует короткий импульс положительной полярности. Импульс проходит через диод VD2 и поступает на вход «R» (вывод 4) DD1.2, а на выходе (выводе 1) DD1.2 устанавливается лог.0. Транзистор VT1 закрыт. С стоковая нагрузка HL1 R6 М1 обесточена.
При засыпании корма на балконе, для поворота барабана с 4 кюветками можно воспользоваться кнопкой SB1 «КОРР.» (коррекция). А для дистанционной «выдачи» корма (не выходя из дома на лютый мороз) можно воспользоваться ИК ПДУ (инфракрасным пультом дистанционного управления) от любой БРЭА. ИК ПДУ может управлять приёмником B1 на расстоянии до 40 … 45 метров, однако для максимальной дальности потребуется «прямая видимость».
Когда очередная кюветка с кормом опустошена птицами, наводят ИК ПДУ на ИК-приёмник B1 и кратковременно нажимают его ЛЮБУЮ кнопку.
В исходном состоянии на выходе (выводе 3) B1 установлена лог.1. При нажатии кнопки на ИК ПДУ, на выходе (выводе 3) B1 появляются инвертированные импульсы положительной полярности. Интегрирующая цепь C2 R2 немного уменьшает дальность управления, но зато исключает ложное включение нагрузки при появлении коротких импульсных помех, проникаемых в канал ИК-приёмника B1.
ОВ №1 срабатывает по фронту импульса на входе «С» (на выводе 11) DD1.1 и по входу «С» (по выводу 3) DD1.2 запускает ОВ №2. Это происходит потому, что на входе «D» (выводе 5) DD1.2 установлена лог.1. А по фронту на входе «С» DD1.2 на выходе (выводе 1) DD1.2 устанавливается лог.0. Длительность импульса ОВ №2 выбрана 1,2 секунды (четверть оборота барабана с кюветками) и зависит от времязадающей цепи С6 R5.
Так как одновибраторы ОВ №1 и ОВ №2 значительных принципиальных различий не имеют, подробно рассмотрим только работу первого (ОВ №1):
Сигнал с выхода (вывод 3) ИК-приёмника B1 подаётся на стробирующий вход С (вывод 11) DD1.1. D-триггер DD1.1 запускается по положительному перепаду (фронту) на входе С и информация со входа D – лог.1 записывается на его прямой выход, то есть на прямом выходе (выводе 13) DD1.1 появляется лог.1. Эта 1 через резистор R3 плавно заряжает конденсатор С3. Через доли секунды конденсатор C3 зарядится до половины напряжения источника питания, что эквивалентно появлению лог. 1 на входе R (вывод 10) DD1.1. Триггер DD1.1 обнуляется, то есть на его прямом выходе (выводе 13) снова устанавливается уровень логического нуля, а конденсатор С3 быстро разряжается через диод VD1. Другими словами, на прямом выходе Q (выводе 13) DD2.1 формируется не инвертированный импульс положительной полярности. Далее фронт импульса подаётся на ОВ №2 и запускает его.
С выхода (вывода 1) ОВ №2 импульс длительностью 1,2 секунды поступает на затвор транзистора VT1. Сопротивление канала сток - исток VT1 уменьшается до долей Ома, вызывая яркое свечение красного светодиода HL1 и работу мотора-редуктора М1. По завершении импульса (1,2 с.) сопротивление канала сток - исток VT1 стремится к бесконечности, и стоковая нагрузка HL1 R6 М1 обесточивается. Красный HL1 гаснет, а мотор М1 останавливается.
Настройка УДКП
1). Длительность выходного импульса ОВ №2 (собранного на элементах DD1.2, C6, R5, VD4) должна быть такой, чтобы один импульс ОВ №2 заставлял поворачиваться барабан с кюветками на ¼ оборота. Этого достигают подбором сопротивления резистора R5.
2). Яркость свечения HL1 можно изменить подбором сопротивления R6. При R6 = 110 Ом ток через светодиод HL1 составляет 20 мА.
Для этого отключают питание УДКП. Между анодом светодиода HL1 и шиной «+» питания включают мультиметр в режиме измерения постоянного тока (в диапазоне, например, 200 мА). Выпаивают резистор R5, а вместо него в схему впаивают последовательно соединённые постоянный (с номиналом на 30 … 50% меньшим) и подстроечный с номиналом 1 … 22 кОм. Включают питание, замыкают контакты кнопки SB1 и, вращая движок подстроечного резистора, устанавливают желаемый (от 0,1 до 20 мА) рабочий ток HL1. Затем снова выключают питание, выпаивают оба резистора и измеряют их суммарное сопротивление мультиметром в режиме Rх (измерения сопротивления). Резистор берётся ближайшего большего (стандартного 5 - 20 % ряда) номинала и впаивается на место R5. В авторском случае использован мультиметр ANENG SZ08.
3). При значительных импульсных помехах, создаваемых мотором М1, параллельно конденсатору C8 следует подключить диод типа 2Д522Б (анодом к стоку VT1).
Ток дежурного режима УДКП при напряжении 4,13 Вольта составляет 0,33 мА (и определяется в основном током потребления ИК-приёмника B1).
Детали УДКП
В УДКП применены резисторы ОМЛТ, С2 - 33 с мощностью рассеивания 0,125 и 0,25 Ватта. Конденсаторы С1, С3, С5, С6 - оксидные К50 - 35 или зарубежного производства. Остальные - керамические типа КМ. Диоды VD1 … VD4 могут быть любыми кремниевыми типа КД104, КД503, КД510, КД513, КД520 … КД522 с любым буквенным индексом. Транзистор VT1 можно заменить КП505Г и даже мощным типа IRF540. Микросхема DD1 К561ТМ2 имеет зарубежный аналог CD4013A. Красный светодиод HL1 ARL2-5113URC можно заменить любым суперъярким, например, жёлтым ARL-5213UYC (5 мм, 1,6 … 1,7 Вольта, 20 мА). ИК-приёмник B1 типа TSOP 31236 (+2,5 ... +5,5В, ток потр. / вых. = 3 / 5 мА). Батарея GB1 составлена из 3 аккумуляторов (+1,2В) типоразмера АА-size. Кнопка КМ-1 или другая малогабаритная с двумя НР контактами. Тумблер SA1 - МТ1, MTS 102, SMTS 102 или любой другой. Мотор М1 – мотор-редуктор производства Германии, работающий от постоянного напряжения и допускающий реверс при переполярности. При напряжении питания 4,1 Вольта имеет потребляемый ток 17 мА.
УДКП может работать при напряжении питания от +2,7 до 4,5 Вольт. При отличном от указанного (+ 3,6 Вольта) в схеме (рис.1) номинальном напряжении питания рекомендуется подобрать сопротивление резистора R6, установив рабочий ток HL1 не более 20 мА.
Печатная плата УДКП выполнена из односторонне фольгированного стеклотекстолита размерами 47 х 33 х 1,0 мм (см. рисунки 02 и 03). Диаметр отверстий на печатной плате под микросхемы - 0,7 мм, под остальные радиоэлектронные компоненты – 0,8 … 1 мм, под соединительные проводники - 1…1,2 мм., под крепёжные отверстия – 3,2 … 4,0 мм.
Рисунки 02 и 03.

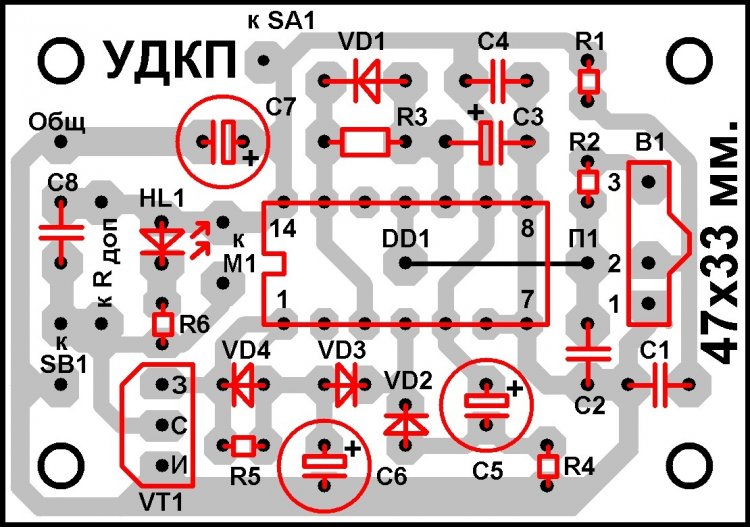

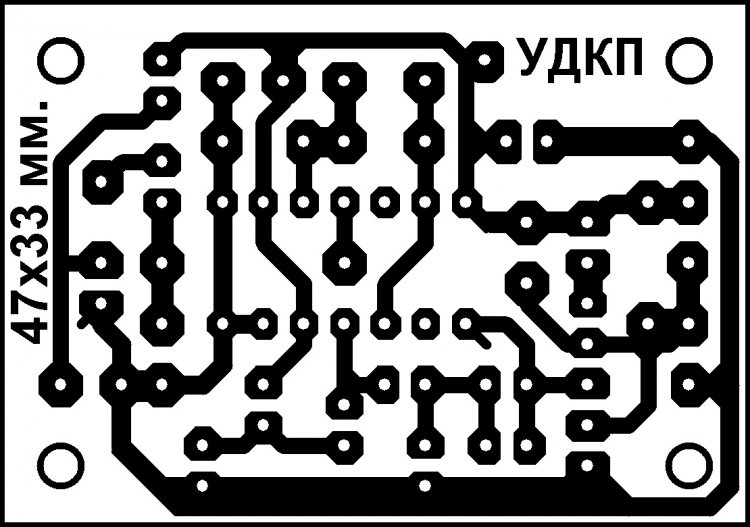

Рисунок печати – «трассировка печатной платы» – (см. рисунок 3) может быть перенесён на медную фольгу методом термопереноса. О методе термопереноса рисунка трассировки ПП (печатной платы) подробно можно прочитать в файле MTR_TO (3444 кБ).
О методе ускоренного травления ПП подробно можно прочитать в файле «ПП_водная_баня» , расположенного на Яндекс.Диске.
Возможные варианты доработки УДКП
Если ежедневного корма, предлагаемого птицам в одной кюветке, оказывается недостаточно, то в крышке УДКП симметрично отверстию «Доступ» можно проделать ещё одно аналогичное отверстие. Тогда каждый день птицам доступен будет корм сразу из двух кюветок. Однако, в таком случае, пополнять кормушку потребуется уже не раз в четыре дня, а через день.
Если птицы не съедают каждый день весь корм, то пополнять кормушку можно будет реже. Однако в таком случае (чтобы лишний раз не выходить на балкон) потребуется индикатор опустошения кюветки.
Простейшим индикатором опустошения кюветки может стать зеркальце, установленное над отверстием «Доступ» под углом 45 градусов. Правда, к зеркалу потребуется дневное освещение, а в качестве корма – подсолнечные семечки, которые имеют тёмный цвет и хорошо контрастируют с ярко белым дном опустошённой кюветки.
В отсутствие мотора - редуктора, барабан можно вращать вручную: потянув за суровую нить (как разматывают катушку с нитками). Однако нужно будет придумать защёлку «1/4 оборота». Нить можно закольцевать вокруг двух вращающихся катушек из-под ниток. Тогда барабан можно будет вращать туда и обратно. Однако, это всего лишь направления не очень просто реализуемых идей.
Необходимые крепёжные изделия
Гайки латунные М4 – 28 штук.
Болты стальные М4х6 – 12 штук.
Винт латунный М2,5 х 6 с потайной головкой – 2 штуки.
Бонки резьбовые развальцовываемые М2,5 – 2 штуки.
Винт латунный М4 х 25 с полукруглой головкой – 4 штуки.
Винт латунный М5 х 16 с полукруглой или цилиндрической головкой – 1 штука.
Бонка резьбовая развальцовываемая М5 – 1 штука.
Винт латунный М8 х 16 с цилиндрической головкой – 2 штуки.
Шпильки с двухсторонней резьбой М4 х 26 – 2 штуки.
Доступ к аккумуляторам для их зарядки
Редко, но всё же 1-2 раза в год аккумуляторные батареи потребуется зарядить. Для этого выполняют ряд несложных операций.
1). Для снятия жёлтой крышки с контейнера вынимают разноцветные кнопки-гвоздики. Их всего четыре: две красные и две синие. В контейнере они держатся на трении в отверстиях диаметром 1,0 мм. (Игольчатая часть кнопок имеет диаметр 1,1 мм и при недостаточно глубоком сверлении кнопки могут обратно вставляться с временным прогибанием корпуса контейнера. Однако дорабатывать отверстия сверлом большего диаметра нельзя, лучше слегка разработать их тонким шилом).
2). Снимают крышку. Козырёк (например, для очистки от продуктов жизнедеятельности освоившихся и осмелевших птиц) можно откручивать только после снятия крышки.
3). Переворачивают контейнер над прочитанной газеткой для вытряхивания остатков корма и мусора из кюветок.
4). Откручивают латунный винт М5 с крестовым шлицом для отделения барабана (с установленными на нём 4 кюветками и мотором-редуктором) от нижней части корпуса. Доступ к аккумуляторам открыт. Аккуратно поочерёдно поднимают аккумуляторы из отсека подцепив пальцем или отвёрткой со стороны «плюсового» контакта аккумуляторов.
5). Заряженные аккумуляторы устанавливаются обратно в отсек с соблюдением полярности.
Конструктивно компоненты УДКП устанавливаются в пластмассовом корпусе подходящих размеров. Авторский вариант УДКП размещён в пластиковом контейнере для пищевых продуктов размерами: H = 145, D = 170, d = 140 мм. На передней стороне корпуса приклеена клеем ПВА и защищена от влаги широкой полоской скотча одна из бумажных фальшпанелей (рисунки 4 А - Ж):
Уважаемые читатели!
Предлагаем Вашему вниманию гуманитарный блок к статье УДКП.
Первая часть гуманитарного блока – три загадки радиотехнической тематики.
Загадка №1. Загадка-шарада.
Ноту вторую из гаммы возьмите. В ней букв только две,
ну а дальше впишите, КТО с вас за проезд оплату берёт?
Пусть первых три буквы в НЁМ мастер сотрёт.
Может быть, вам более по нраву придётся другая загадка. Попробуйте прочитать подсказку:
Загадка №2
Бывает планетарным, но не в космосе. Бывает с валом, но не с девятым, как у Айвазовского. Реже бывает волновой, но не в электронике. Даже если называется червячным, рыбы от его «сателлитов» нос воротят.
Примечание: сателлиты - вспомогательные шестерни одинакового размера.
Загадка №3
Его ось кто-то быстро вращает.
Он же, скучный, свой ход замедляет.
И, наконец, последняя - четвёртая загадка – также обладает рифмой и имеет признаки загадки - шарады:
Загадка №4
Рычащие буквы в конце и в начале,
а букв всего восемь – мы дважды считали.
Валы, подшипники, шестерни есть.
Теперь это слово не трудно прочесть.
Вторая часть - ребус УДКП №1 (см. рисунок 5). Он является заданием, дублирующим первую часть гуманитарного блока.
Рисунок 5.
Полный ответ к ребусу УДКП №1:
По полному ответу к ребусу несложно выделить ответ и проследить почему так, а не иначе читаются рисунки, составляющие ребус. Большое пожелание - не заглядывать сразу в ответ, а попытаться разгадать ребус самостоятельно.
Ответ к ребусу УДКП №1:
Разгадав загадки, следует ввести ответ к загадкам в строку «Пароль» файла «UDKP_4work». Тогда вы сможете, получить комплект КД для изготовления УДКП, и в качестве бонуса готовый к термопереносу (также в масштабе = 1:1) отражённый рисунок трассировки печатной платы. Архив файла «UDKP_4work» можно скачать здесь:
А вот, что хотел сказать по поводу УДКП голосовой помощник от Яндекса, непревзойдённый и целеустремлённый диктор, насмотревшийся рекламы о свежем молоке из села Зелёное. Диктор – бот Алиса, не умеющий при чтении отличить букву «Ё» от буквы «Е».
Это сообщение можно не читать, а прослушать как звуковой файл с расширением .mp3, воспользовавшись QR-кодом:
Здравствуйте, это я, бот Элис. Представьте себе, паузу я держать не умею. При чтении у меня недержание паузы. Ну вы и представили себе!!! Поэтому сегодня я буду загадочной и чрезвычайно краткой. Слушайте: Наполнение - ручное. Кормление - дистанционное. Птицы - не объедаются. Что это такое?
- Это была реклама, а теперь будет загадка. Отгадываем все: Светодиод - яркий. Барабан - поворотный. Кормушка - многодневная.
Отгадали? Да, да, нет, да! Ну, конечно же, это "Устройство дозированного кормления птиц". Ой, ой, ещё минуточку!!! А можно, пожалуйста, я ещё загадку от Галилео Галилея загадаю? Слушайте: Питание - стационарное, колёс - нет, корпус - неподвижный, но она всё-таки вертится. Ну, конечно же вы отгадали! Ответ здесь, такой же, как и в первой загадке.
А поделка нужная, но больше для автора поделки, чем для голодных, но модных птиц, «жаждущих» дозированного питания.
Некоторые особенности изготовления УДКП
Рисунок 06.

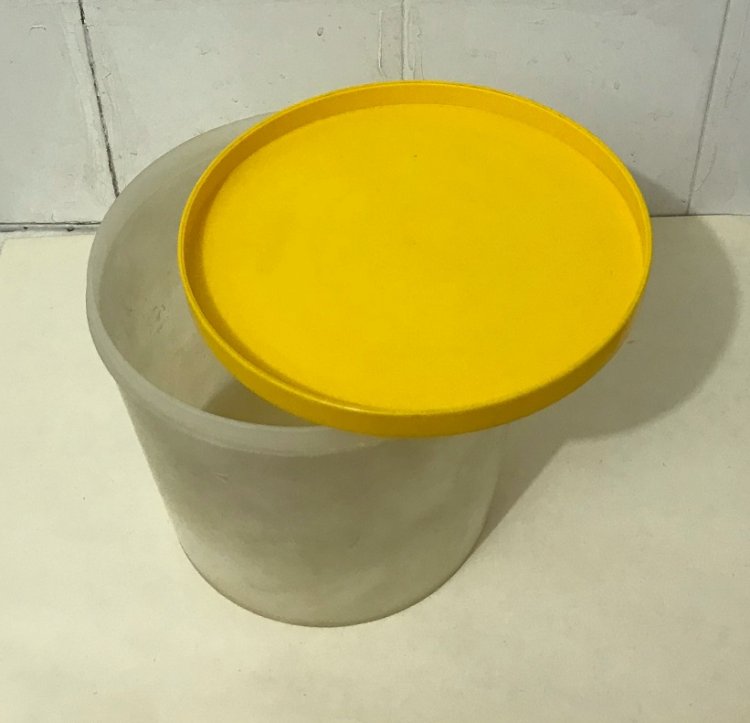

Контейнер для пищевых продуктов – будущий корпус для УДКП.
Рисунок 07.
Заготовки для 4 кюветок УДКП – пластиковые корпуса от йогурта.

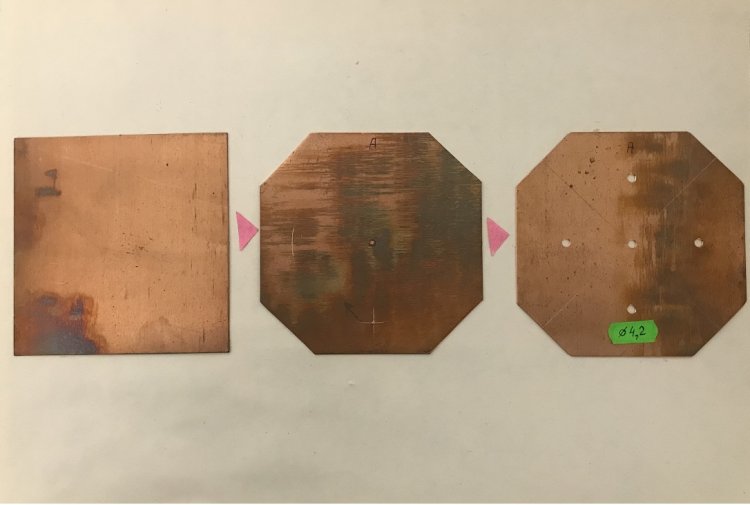

Рисунок 08.
Медная заготовка для барабана. Толщина меди 1 мм.
Рисунок 09.
Четыре кюветки, закреплённые винтами М4 на медном барабане.
Рисунок 10.

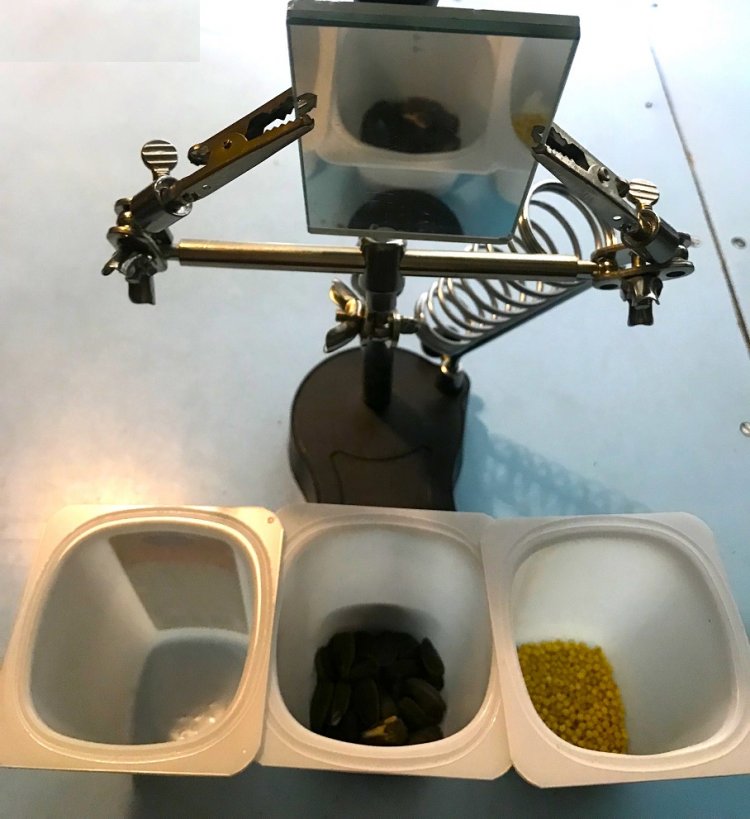

Лабораторный эксперимент: макетирование индикатора опустошения кюветок с помощью зеркальца, установленного под углом 45 градусов.

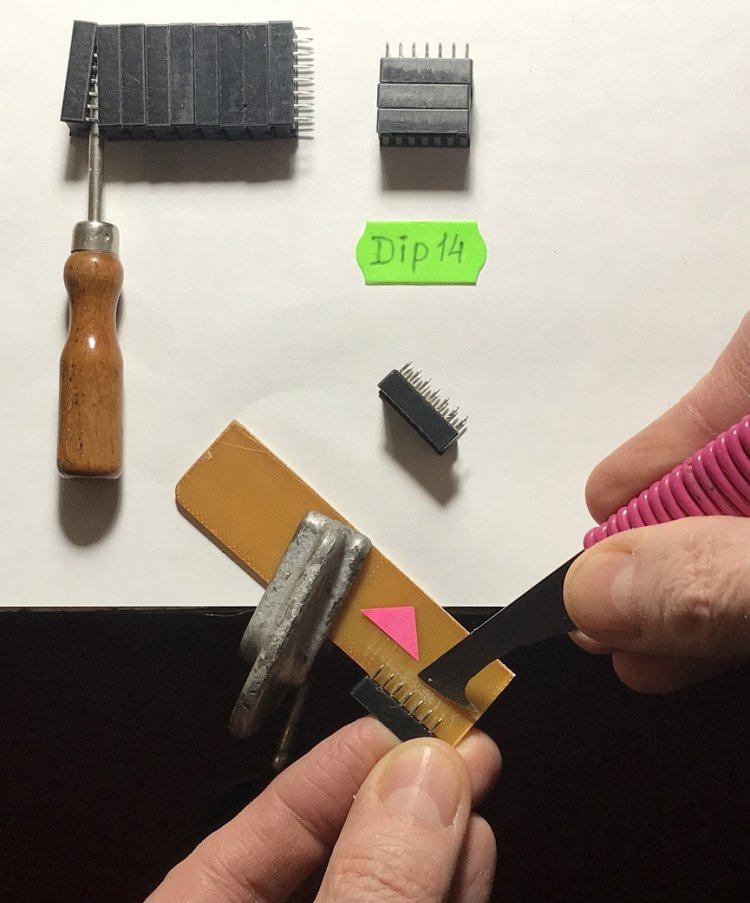

Зачистка контактов сокеты DIP14 перед их облуживанием. Если нет сокеты DIP14, то для позиции DD2 на ПП достаточно места, чтобы установить сокету DIP16. Лишние гнёздные контакты удаляются.

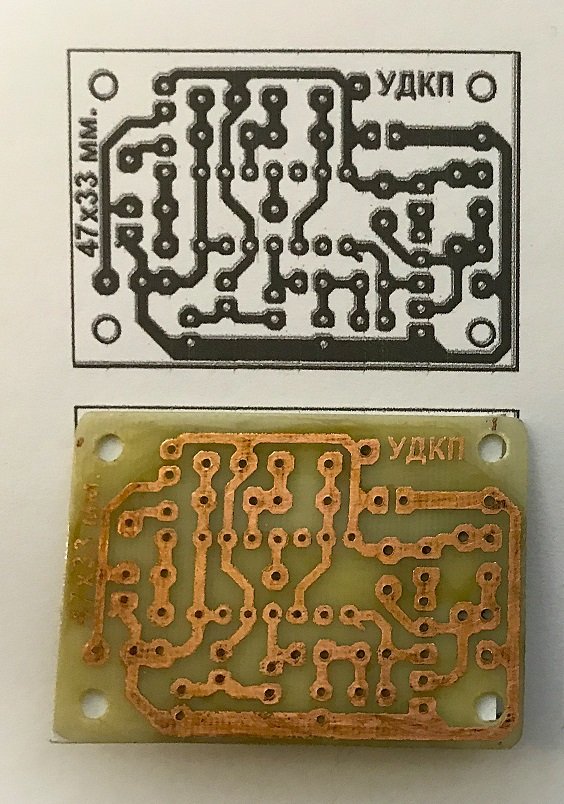

Рисунок 12.
Изготовленная печатная плата УДКП. Вид со стороны трассировки.
Рисунок 12А.

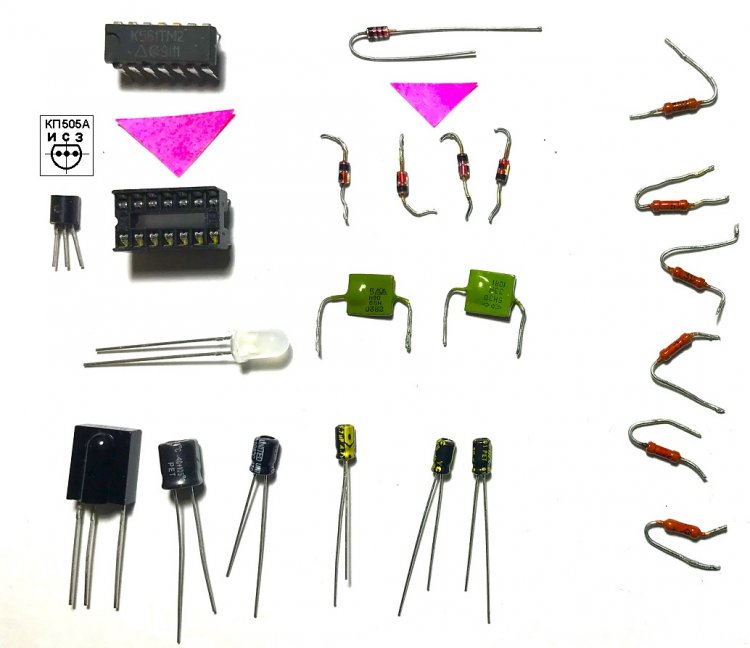

РЭК, применённые в УДКП.

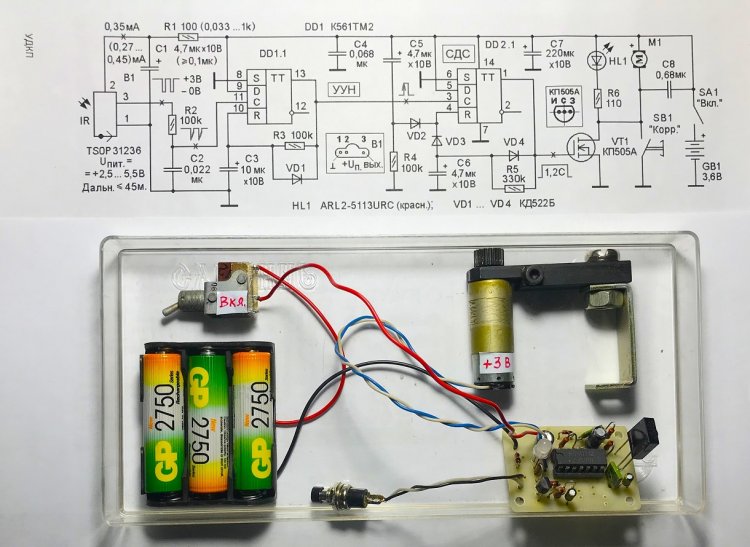

Рисунок 13.
Схема Э3 и её проверка вне контейнера (корпуса) УДКП
Рисунок 14.

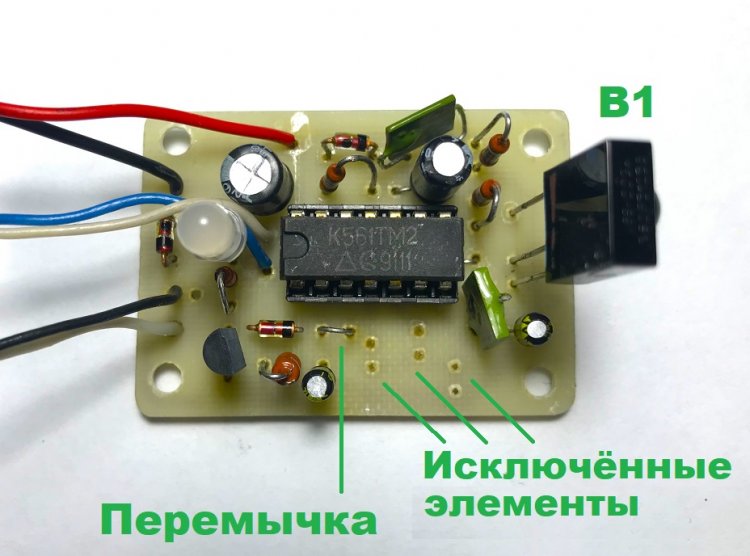

На ПП УДКП удалены элементы (С5, VD2, VD3, R4), предназначенные для стартового обнуления ОВ №2 (одновибратора, собранного на ИМС DD1.2 с длительностью импульса 1,2 секунды). Диод VD3 стал ненужным и заменён проволочной перемычкой. 2). Вместо конденсатора C8 в плату впаян защитный диод типа 2Д522Б.

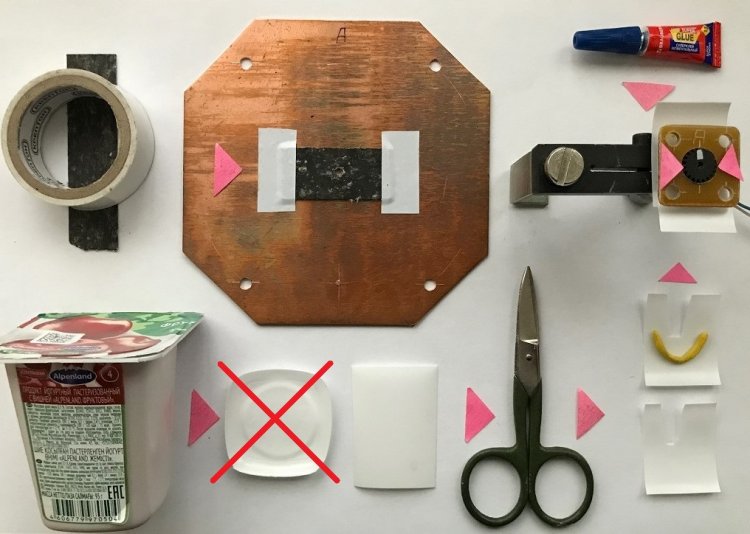

Изготовление прокладок. 1). Белые прокладки из упаковки от йогурта нужны на время приклеивания фланца к шестерне мотора-редуктора. Использованный клей SUPERGLUE фирмы BRAUBERG очень жидкий и проникает в мельчайшие щели. Чтобы клеем случайно не заблокировать ось мотора-редуктора, использованы две белые прокладки с клиновидными вырезами под ось редуктора. Дополнительно, мелкие щели между зубьями шестерни и большим (D = 11 мм.) отверстием фланца облеплены жёлтой «колбаской» из пластилина. Через сутки (время для надёжного схватывания, хотя клей и называется моментальным - для плотно сжатых поверхностей) оказалось, что временные прокладки неожиданно склеились (хорошо, что хотя бы не заблокировалась ось мотора-редуктора). Так что предпринятые меры оказались не напрасными и ими не следует пренебрегать!
2). При прикручивании винтом М5х16 барабана к основанию, следует убедиться, что контакты «+» и «-» мотора М1 (во избежание КЗ) легли на паронитовую изоляционную прокладку, приклеенную к медному основанию двумя отрезками белой изоленты.

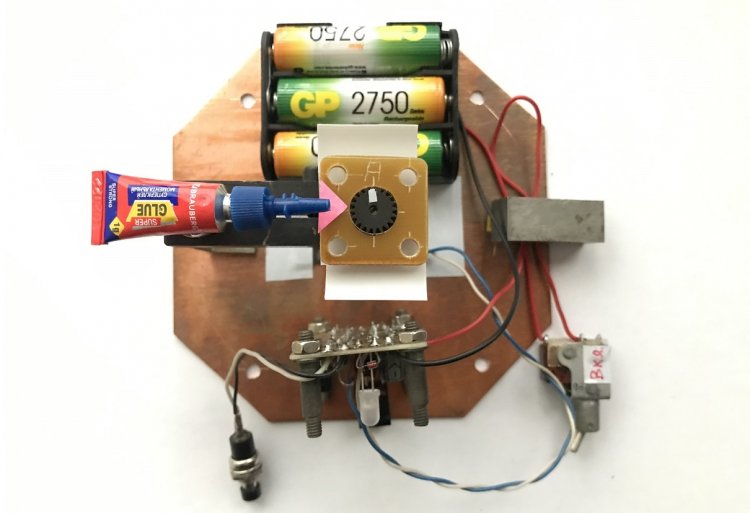

Вид на основание УДКП с установленными на нём: держателем 3 аккумуляторов, мотора-редуктора с фланцем и печатной платой. Примечание: Плата (как и элементы SA1 и SB1) будет крепиться винтами М4 не к основанию, а к наклонной стенке контейнера.
Крепление мотора-редуктора к барабану четырьмя винтами М4х25. Синий проводник – «минус» мотора М1; белый – «плюс».
Барабан с 4 кюветками в сборе (установлен на основании). Отверстия в кюветках проще (во избежание растрескивания пластика) проплавить паяльником с жалом диаметром 3 … 4 мм.

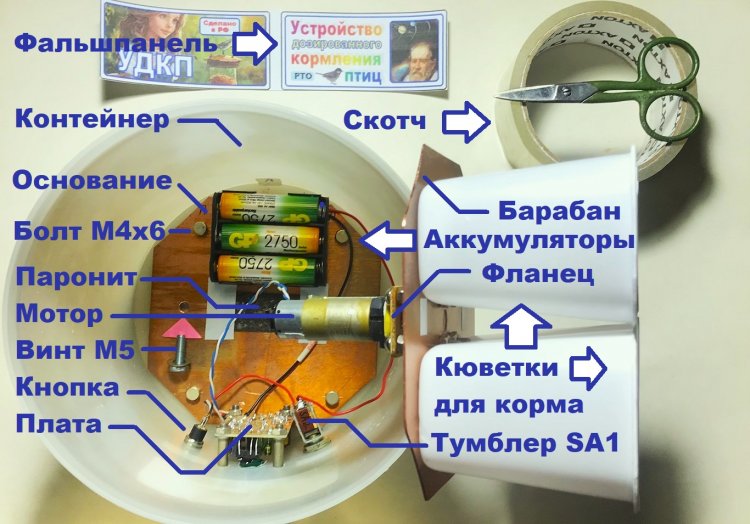

Рисунок 19.

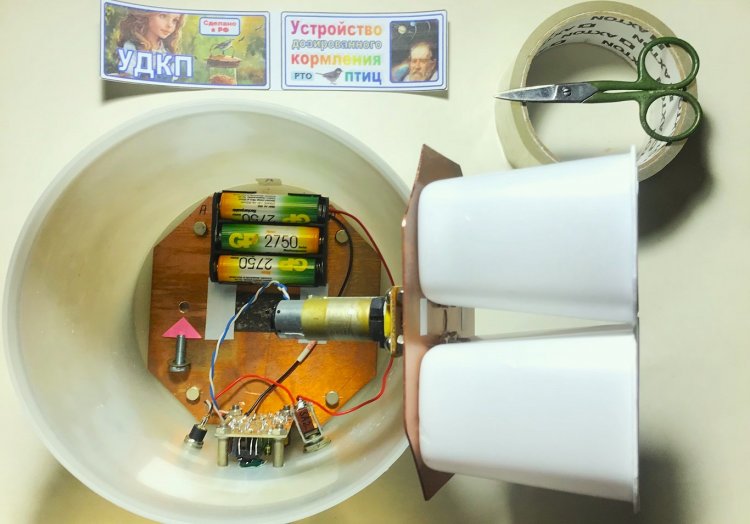

Разборка УДКП. 1). Со стороны дна откручивается винт М5х16 (отверстие под него указано красным треугольником - стрелкой). 2). Из контейнера поднимается барабан (с установленным на нём мотором и четырьмя кюветками) и «вешается» на стенку контейнера. 3). Далее алгоритм разборки не сложен. Разъёмы между GB1, М1, ПП и SA1 c SB1 не предусмотрены и в случае ремонта разъединяются пайкой. Первая распайка – отсоединение проводников, припаянных к мотору М1.
Фальшпанели УДКП (от 1 до 4 штук) приклеиваются к контейнеру индивидуальными отрезками липкого прозрачного скотча шириной 48 … 50 мм. Если одной полосой скотча приклеить сразу все фальшпанели, то появятся складки, портящие внешний вид кормушки.
Рисунок 20.

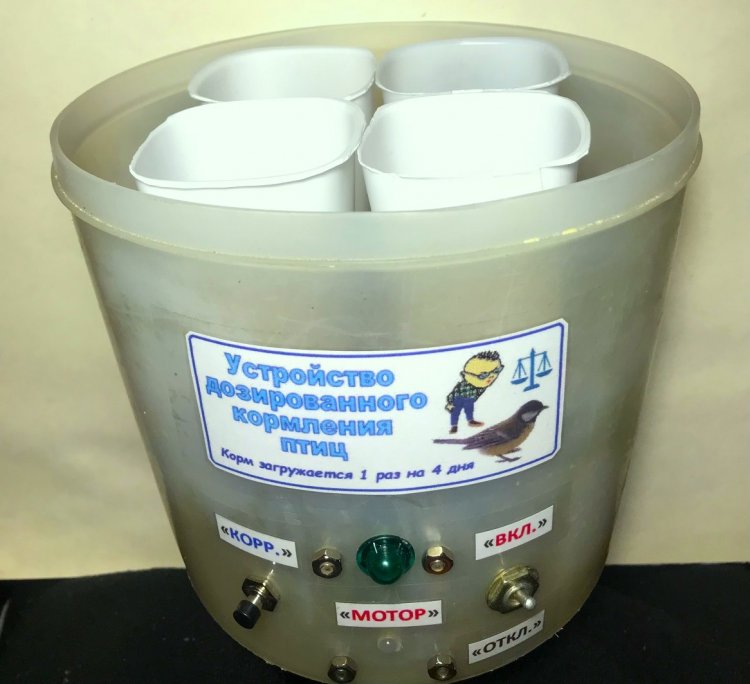

Вид на УДКП со снятой крышкой. За зелёным прозрачным колпачком установлен ИК-фотоприёмник B1.

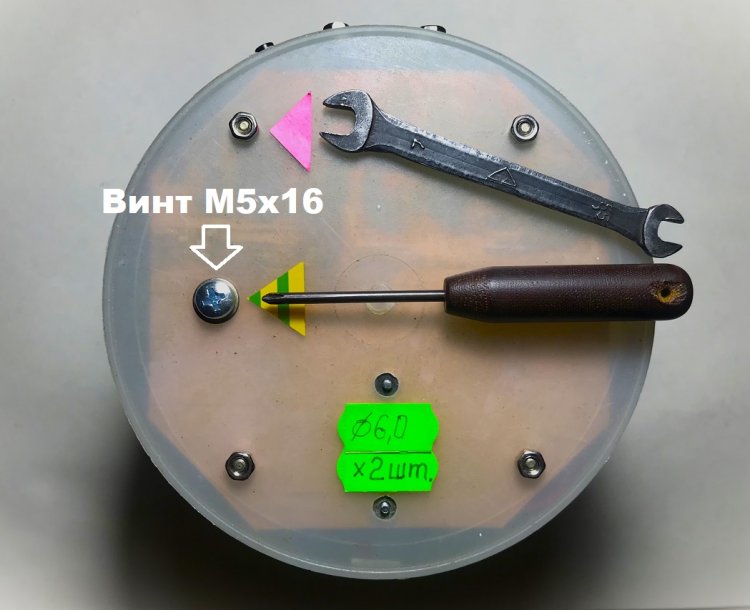

Вид на УДКП со стороны дна контейнера. При разборке откручивают только один винт М5х16. Четыре гайки М4 соединяют контейнер с основанием. Две гайки М2,5 крепят держатель GB1 к медному основанию.
Рисунок 22.

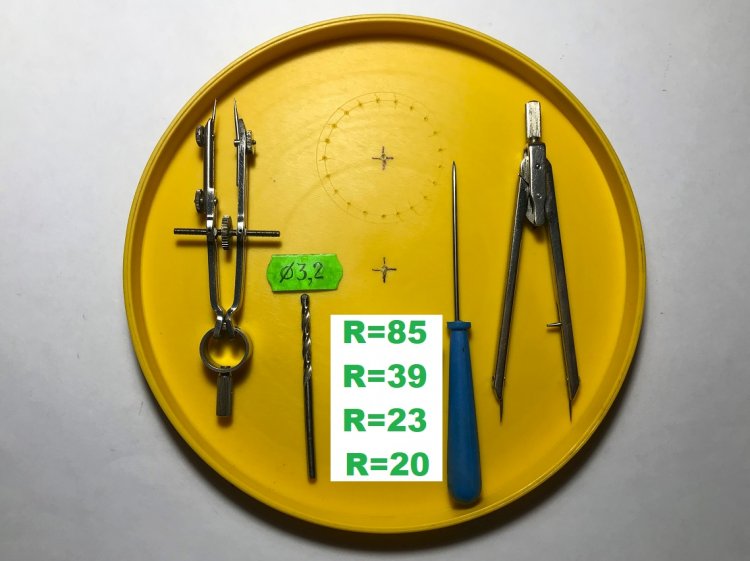

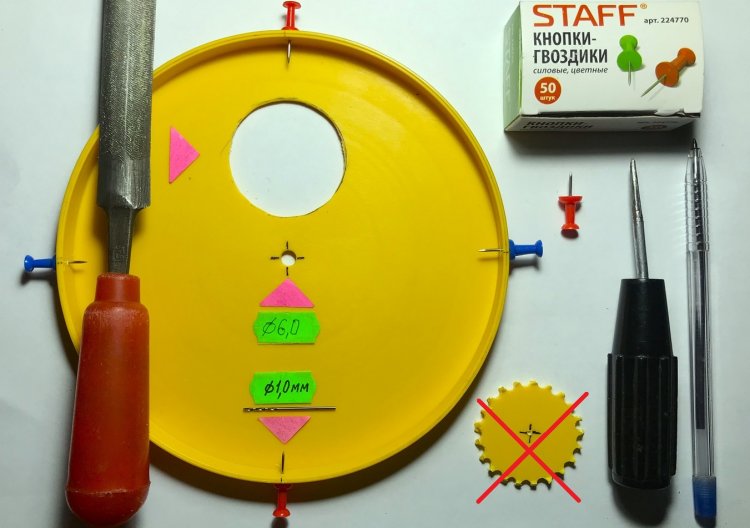

Разметка жёлтой пластмассовой крышки.
Крепление крышки к контейнеру с помощью разноцветных кнопок - гвоздиков.
Рисунок 24.

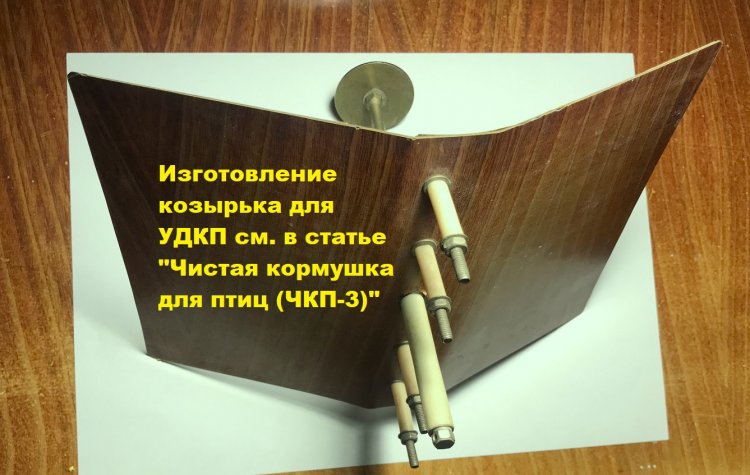

Информация желающим изготовить козырёк к кормушке. Статья ЧКП-3 (также, как и УДКП) опубликована на сайте «У Самоделкина» и легко находится через введение в строку «Поиск» пяти знаков: ЧКП-3.

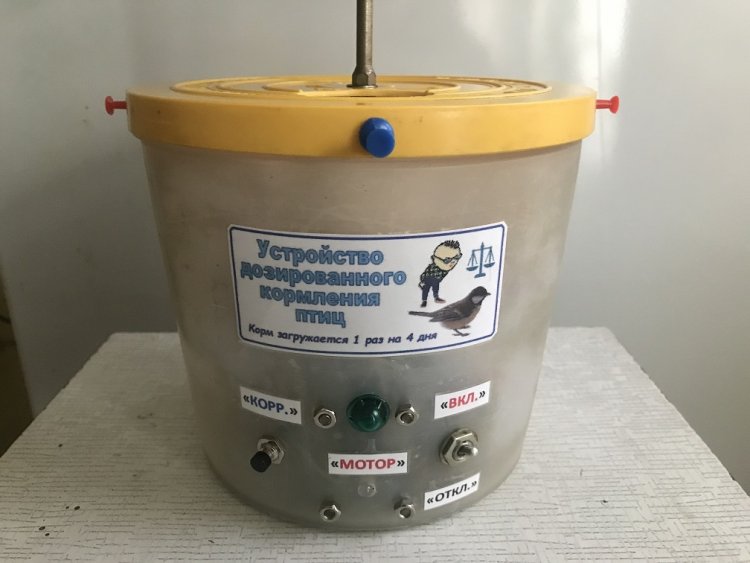

УДКП в сборе. Примечание: козырёк можно открутить после вынимания четырёх кнопок-гвоздиков.
Кнопку «КОРР.» нажимают для совмещения отверстия «Доступ» (прорезанного в жёлтой крышке) с заполняемой кормом кюветкой. При этом на 1,2 секунды включается мотор-редуктор М1 и красный светодиод HL1.

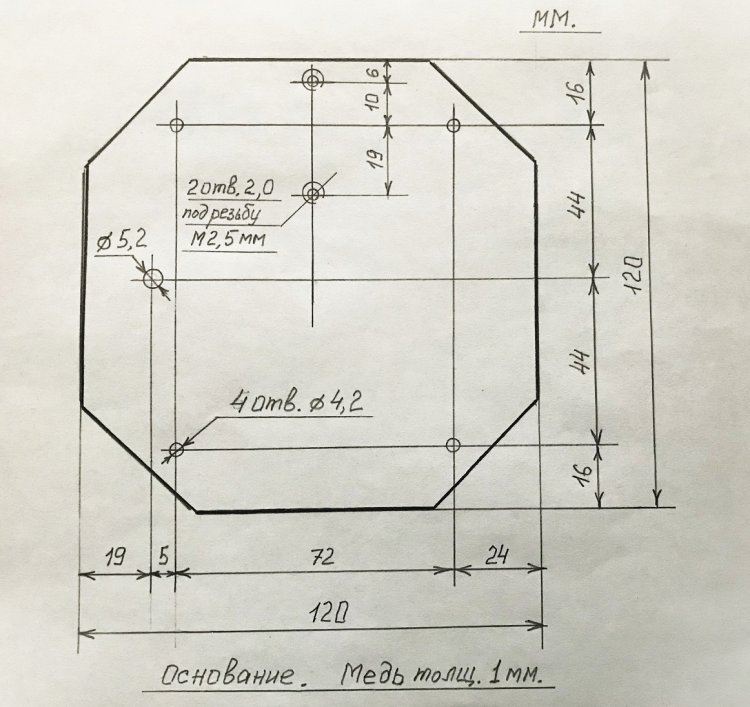

Рисунок 27. Эскиз основания УДКП.

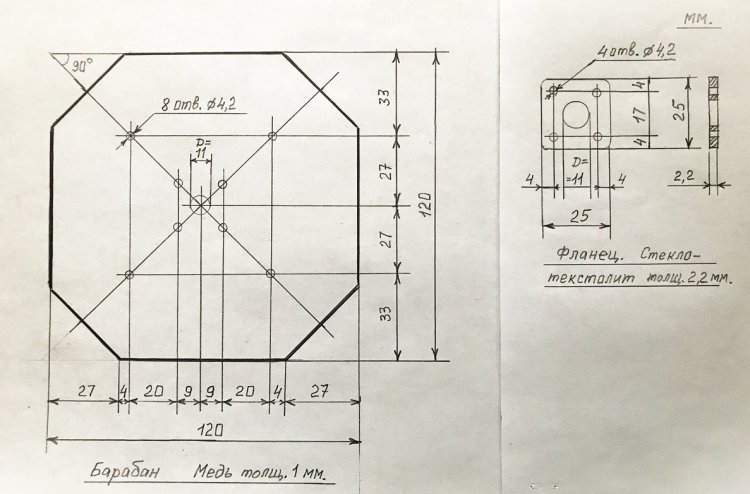

Рисунок 28. Эскиз барабана УДКП и фланца, соединяющего ось мотора-редуктора с барабаном.

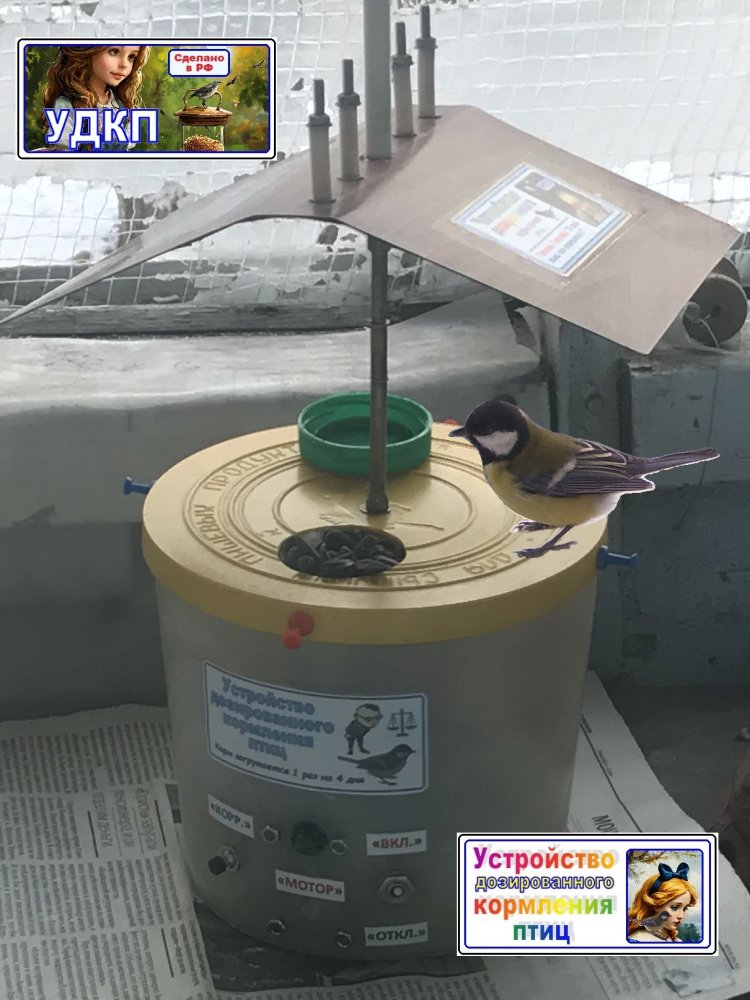

Рисунок 29. УДКП, установленное на балконе с кормом (с семечками) в кюветках.
Рисунок 30.
Информация о полезных книгах ЗРТ и ЗпЭ, открывающаяся двумя QR-кодами.
В заключение статьи Алиса не удержалась и сообщила, что из схемы УДКП можно исключить ещё две детали, составляющие интегрирующую цепь. При этом возрастёт (!!!) дальность управления! Однако автор рекомендует сначала проверить, не будут ли при этом появляться ложные срабатывания мотора УДКП от ИК ПДУ телевизоров в квартирах соседей.
