Что нового в статье?

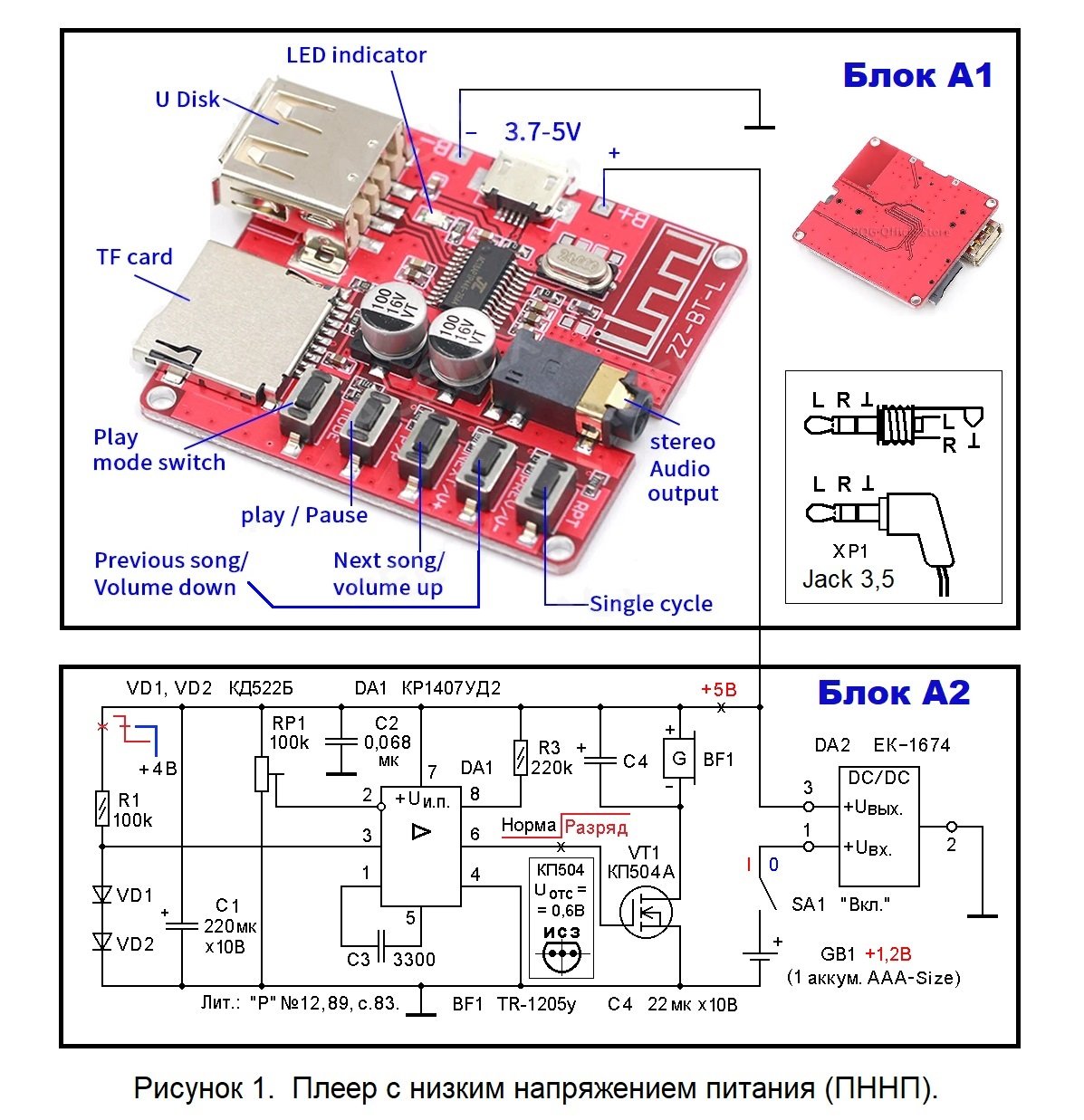

1). Устройство «Bluetooth декодер плата MP3 усилитель» (см. рисунок 1) – далее просто «Bt-декодер» - вставлено в малогабаритный корпус и оснащено декоративными разноцветными кнопками – булавками.
2). «Bt-декодер» питается от миниатюрного низковольтного Ni-Mn аккумулятора ёмкостью 1100 мА/ч и напряжением всего 1,2 Вольта.
3). Для того, чтобы исключить разряд аккумулятора ниже допустимого уровня, «Bt-декодер» оснащён универсальным ИРА (индикатором разряда аккумулятора).
4). В схеме ПННП не потребовалось использовать малораспространённую, а потому дорогостоящую ИМС серии КР1171СП… . При использовании других (от 0,9 до 4,5 В) источников питания, порог срабатывания ИРА можно оперативно изменить в широком диапазоне.
Реально устройство можно использовать в качестве блютус – приёмника, или MP3 проигрывателя с запоминающимися установками и всеми регулировками.
Предназначенный для встраивания в корпус «Bt-декодер» хотя и имеет неплохие параметры (соотношение сигнал – шум 90 дБ; частотный диапазон 10 Гц – 18 кГц; работа на стереонаушники с любым импедансом), но аккуратно вставить его в корпус с соблюдением симметрии не предоставляется возможным. Асимметрию кнопочного ряда приходится камуфлировать этикетками и оригинальным расположением отверстий.
Основной недостаток ПННП в том, что он не использует возможность «Bt-декодера» питаться от сетевого ЗУ-БП (зарядного устройства - блока питания) напряжением +5 Вольт через встроенный слот «micro USB». Важно было разместить ИРА в малогабаритном корпусе и места для тумблера «БАТ / ЗУ-БП» или встроенного ЗУ просто не осталось.
Работа с «Bluetooth - декодером»
Включают питание установкой красного клавишного тумблера SA1 «Вкл» в положение «I».
При включении питания (пока в слот устройства не вставлена TF-карта) включается режим «Bluetooth» и диктор приятным женским голосом объявляет «Bluetooth melody», а синий LED на плате светившийся 2 секунды непрерывно, начинает быстро мигает. Теперь можно «коннектиться» (подключаться к Bluetooth – передатчику). После установки (контактами вниз) TF-карты в слот «TF-карта», начинается воспроизведение mp3 трека. Причём, воспроизведение с ранее установленной громкостью и с того места, где этот трек был остановлен, а частота мигания синего LED уменьшается в 2 раза. Переключать режимы можно красной кнопкой-булавкой «Mode» (режим). При включении режима MP3 диктор приятным женским голосом объявляет: «Music». А при включении режима «Bluetooth», диктор объявляет: «Bluetooth melody».
Для завершения работы выключают питание установкой клавишного тумблера SA1 «Вкл» в положение «0».
Дополнительная информация
1. Если воспроизводится U-диск, рекомендуется использовать источник питания USB 5 В (не рекомендуется использовать литиевую батарею напряжением 3,7 В), поскольку ранние версии U -диска не поддерживают напряжение 3,7 В.
2. U-диск или TF-карта, плата декодера поддерживает только файловую систему FAT16/FAT32, а система NTFS не поддерживается.
Назначение кнопок – булавок
Белая кнопка-булавка – «Repeat» / «Single» (Повтор / Без повтора).
Синяя кнопка-булавка – «минус громкости», Previous (Предыдущий трек).
Зелёная кнопка-булавка – «плюс громкости», Next (Следующий трек).
Жёлтая кнопка-булавка – «Mute» (Пауза).
Красная кнопка-булавка – «Mode» (Режим). Триггерная кнопка, позволяющая выбрать режим «Bt» / «MP3» («Bluetooth melody» или «Music» - соответственно).
Спецификация
Устройство состоит из 2 блоков.
Блок А1 - «Bluetooth декодер плата MP3 усилитель».
Его можно купить за 93 рубля на Алиэкспресс. Bluetooth декодер - практически завершённая и налаженная конструкция, которая при отсутствии заводского брака настроек не требует.
Блок А2 – ИРА (индикатор разряда аккумулятора).
Индикатор разряда аккумулятора состоит из:
- резистора R1 со стабилизатором напряжения на диодах VD1 и VD2, соединённых последовательно и находящихся в прямом включении;
- оксидного конденсатора С1 ФПТ;
- керамического конденсатора С2, устраняющего возможные импульсные помехи;
- подстроечного резистора RP1, устанавливающего напряжение смещения на инвертирующем входе компаратора DA1;
- корректирующего керамического конденсатора С3;
- управляющего резистора R3, задающего управляющий ток ИМС DA1;
- полевого транзистора VT1 с изолированным затвором и низким (+0,6 Вольта) напряжением отсечки;
- истоковой нагрузки полевого транзистора VT1, состоящей из зуммера BF1 и оксидного конденсатора фильтра С4;
- микромодуля DA2 – умножителя напряжения типа EK-1674;
- тумблера SA1 «Вкл.» типа KCD11.
- аккумулятора GB1 типоразмера AAA-size с рабочим напряжением 1,2 Вольта и ёмкостью 1100 мА/ч.
Принцип работы ИРА
Для начала вспомним принцип работы компаратора, собранного на ОУ (операционном усилителе). Если на прямом входе ОУ напряжение больше, чем напряжение на инвертирующем входе, то на выходе компаратора – высокий уровень напряжения (языком цифровой техники - лог.1).
Но если на прямом входе напряжение становится меньше, чем напряжение на инвертирующем входе, то на выходе компаратора устанавливается низкий уровень напряжения (лог.0).
Напряжение, при котором компаратор DA1 переключается, зависит от величины опорного напряжения на инвертирующем входе (на выводе 2) ОУ DA1 и устанавливается подстроечным резистором RP1.
При замыкании контактов тумблера SA1 «Вкл.» в работу включается микромодуль DA2 - умножитель напряжения типа EK-1674. Напряжение +1,2 Вольта с аккумулятора GB1 поступает на вход (вывод 1) микромодуля DA2. С выхода (с вывода 3) DA2 повышенное стабильное напряжение (+5 Вольт) поступает на блок А1 и на собственно ИРА. ИРА остаётся пассивным до того момента, пока используемый аккумулятор не разрядится и на выходе (выводе 3) микромодуля DA2 не установится напряжение, заданное подстроечным резистором RP1.
Настройка ИРА
1). Отключаем выход DA2 и с лабораторного БП на обкладку «+» конденсатора С1 подаём напряжение +4 Вольта. (Выбрано +4 Вольта, чтобы именно при таком напряжении начинал сигнализировать ИРА).
2). Плавным вращением движка RP1, находим порог включения зуммера BF1. Затем лёгким вращением (на минимальный угол поворота) движка RP1 в обратную сторону добиваемся выключения зуммера.
В авторском варианте при этом на инвертирующем входе (выводе 2) DA1 установилось напряжение +0,87 Вольта. При этом на прямом входе (на выводе 3) DA1 напряжение стало меньше (+0,84 В) и на выходе (на выводе 6) DA1, установился (говоря языком цифр) лог.0. Транзистор VT1 закрылся. На стоке VT1 установилось напряжение, почти равное питающему. И из-за отсутствия падения напряжения на зуммере BF1, зуммер «замолчал».
Такой «тонкий» режим работы ИРА выбран, чтобы уменьшить количество опорных диодов до двух (здесь подразумеваются диоды VD1 и VD2).
3). Проверяем работу ИРА, имитируя разряд аккумулятора GB1.
Плавно понижаем на лабораторном БП ранее установленное напряжение +4 Вольта. При +3,96 Вольта напряжение на прямом входе стало больше, чем на инвертирующем. Поэтому, на выходе (выводе 6) DA1 установилась лог.1. Транзистор VT1 открылся, а зуммер BF1 заработал: стал вырабатывать непрерывный тональный сигнал, предлагая зарядить аккумулятор. Вряд ли меломан захочет игнорировать сигнал зуммера и продолжит слушать музыку под аккомпанемент монотонного зуммера. ПНПН будет ещё некоторое время работоспособным, но игнорирования предупреждающего тонального сигнала зуммера будет сокращать рабочий ресурс аккумулятора.
Расширение параметров ИРА
Схема ИРА была проверена при напряжении питания от +2,7 до 12 Вольт (при необходимости можно было больше) и показала отличные результаты. Однако при выборе повышенного напряжении питания в цепь стока VT1 придётся установить токоограничительный резистор или в позиции BF1 установить зуммер с требуемым рабочим напряжением: TR-1203y (+3 Вольта), TR-1205y (+5 Вольт), TR-1209y (+9 Вольт), TR-1212y (+12 Вольт).
Сердцем ИРА является компаратор, собранный на программируемом, малошумящем, экономичном операционном усилителе КР1407УД2. Микросхема КР1407УД2 - программируемый, или «программно управляемый» малошумящий ОУ - имеет номинальное напряжение источника питания ± 12 Вольт, однако сохраняет работоспособность при снижении напряжения питания до ± 1,2 Вольта. Именно «низковольтность» этого ОУ обеспечивает работоспособность КР1407УД2 в ИРА даже при замене двухполярного питания однополярным.
Потребляемый ИРА ток в дежурном режиме:
1). При U пит= +12 Вольт I деж.= равен 290 мкА.
2). При U пит= +9 Вольт I деж.= равен 210 мкА.
3). При U пит= +5 Вольт I деж.= равен 114 мкА.
4). При U пит= +2,9 Вольт I деж.= равен 60 мкА.
5). При U пит ≤ 2,8 Вольта I потр. = равен 16 мА (Работает зуммер).
6). При снижении U пит. до +1,6 Вольта ещё можно слышать едва заметную работу зуммера BF1.
Детали, применённые в ПННП
В устройстве применены резисторы типа С1-4, С2-33, МЛТ, ОМЛТ с мощностью рассеивания 0,125 Ватта. Сопротивление резистора R3 может быть от 100 кОм до 470 кОм. Подстроечный резистор RP1 - вертикального расположения на плате - СП3-38а. Конденсатор С2 – керамический, безындукционный типа КМ, К10-17 или малогабаритный зарубежного производства. Ёмкость конденсатора С2 может быть любой от 0,022 мкФ до 0,68 мкФ. Конденсаторы С1 и С4 – оксидные, например, фирмы «Maron». Диоды VD1 и VD2 могут быть КД503, КД510, КД520 … 522 с любым буквенным индексом или подобные кремниевые. Транзистор VT1 КП504А имеет зарубежные аналоги BSS88, TN0524N3, TN0624N2. В крайнем случае VT1 - КП501А или КП505А. Микросхему DA1 можно попробовать заменить КФ1407УД4, начинающей работу при однополярном питании с 3 Вольт. Возможная замена зуммера BF1 - НМВ-06 STAR, но он имеет больший диаметр и может потребовать его вынесения за пределы печатной платы.
Пайку радиоэлектронных компонентов рекомендуется вести заземлённым жалом паяльника. Для ИМС DA1 можно применить специальную розетку («сокет») DIP-8.
Печатная плата ПННП выполнена из односторонне фольгированного стеклотекстолита размером 47 х 28 х 1,0 мм. (см. рисунки 02 и 03).

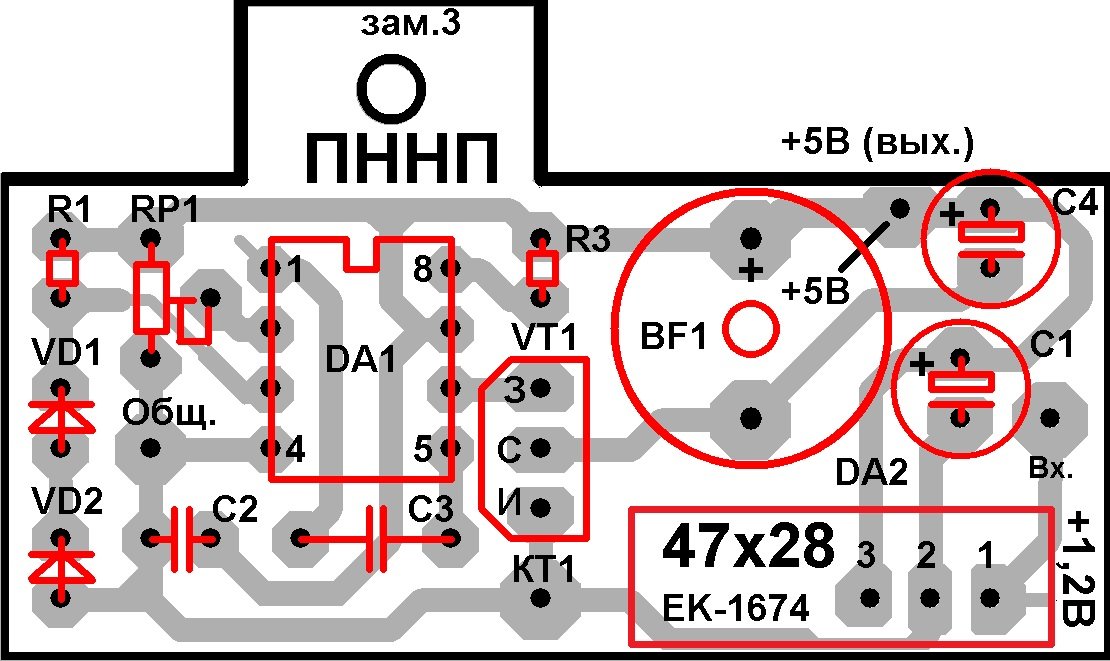

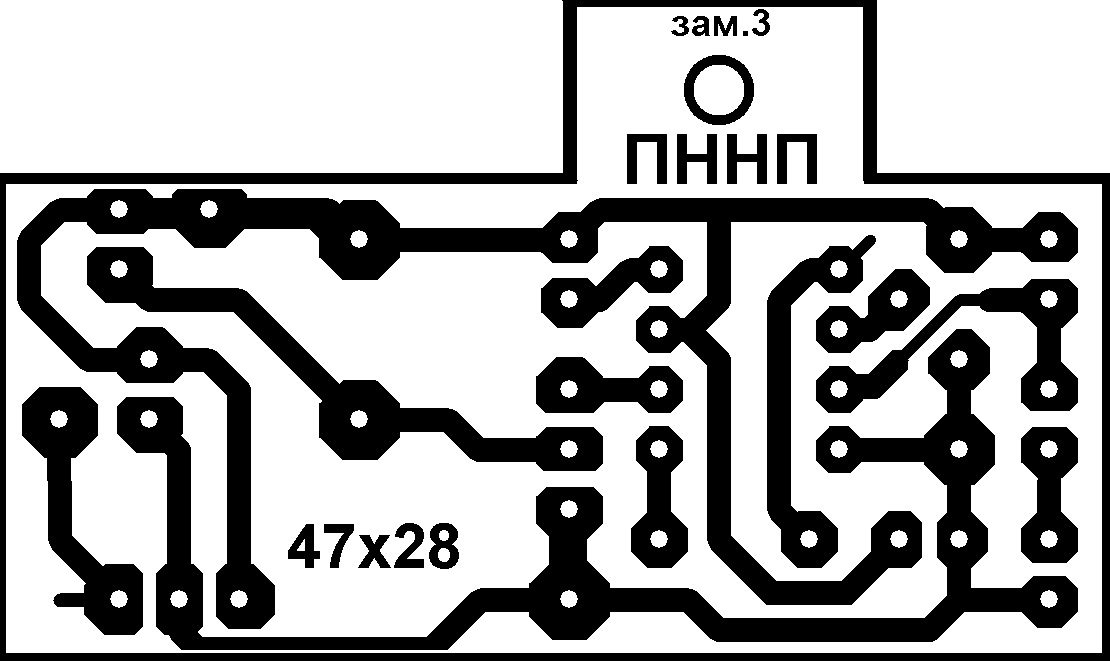

Рисунки 02 и 03. Схема расположения и трассировка ПП (печатной платы).
О методе термопереноса рисунка трассировки ПП подробно можно прочитать в файле MTR_TO (3444 кБ) на Яндекс.Диске, пройдя по ссылке:
О методе ускоренного травления ПП подробно можно прочитать в файле «ПП_водная_баня» на Яндекс.Диске, пройдя по ссылке:
Диаметр отверстий на печатной плате под выводы микросхемы - 0,7 … 0,8 мм, под остальные радиоэлектронные компоненты – 0,8 … 1 мм, под соединительные проводники - 1…1,2 мм., под крепёжное отверстие – 3,2 мм.
Печатная плата ПННП и остальные детали устанавливаются в меньшей половинке (98 х 57,5 х 20 мм) корпуса - мыльницы с габаритными размерами 100 х 60 х 29 мм (вместе с «Bt-декодером»). Дополнительно изготавливаются дюралевые: основание и верхняя крышка с одинаковыми размерами 95 х 53 х 1 мм, которые плотно вкладываются в «меньшую половину мыльницы».
Для эстетического оформления и для напоминания функционального назначения кнопок-булавок, разработаны 11 различных этикеток (см. рисунки 4 А … 4Л). Одну выбранную этикетку с функциональным назначением кнопок-булавок следует приклеить на передней стороне корпуса, а этикету с названием устройства - на задней стороне корпуса.
Рисунки 4А … 4Л. Этикетки ПННП.
Метизы (крепёжные изделия) для ПННП
1). Винты латунные с полукруглыми головками М20 х 2 мм. – 2 штуки.
2). Трубки латунные D = 3 мм., d= 2,2 мм. Н = 12 мм. – 2 штуки.
3). Винты латунные с полукруглыми головками М10 х 2 мм. – 2 штуки.
4). Трубки латунные D = 3 мм., d= 2,2 мм. Н = 5 мм. – 2 штуки.
5). Винты латунные с полукруглыми головками М8 х 2 мм. – 2 штуки.
6). Комплект латунных шайб и гаек М2 - 2 х 6 = 12 штук. + прозрачный цапонлак для стопорения гаек.
7). Стойки-шпильки фигурные стальные 26 х 5 мм с нанесённой резьбой М4 с обоих концов на длину 6 мм (см. на рисунках 06 и 09) – 2 штуки.
8). Бонка латунная 10 х 7 мм с двухсторонней внутренней резьбой М3 для крепления печатной платы.
9). Уголки стальные (произвольной конструкции из меди толщиной 1 … 1,2 мм) для крепления аккумуляторного контейнера к передней стенке внутри корпуса
10). Комплект винтов М3 х 8 мм, гаек М3, шайб М3, шайб пружинных М3 – по 4 штуки.
Набор самоклеящейся текстурной плёнки «под дерево» и «под чёрный пластик» используется для декоративного оформления внешнего вида и в качестве изоляционной прокладки между блоком №1 и дюралевым основанием.
Уважаемые читатели!
Если вы желаете получить комплект КД для изготовления ПННП, предлагаем Вам ознакомиться с гуманитарным приложением. Разгадайте загадки:
Загадка № 1
Я - подружка для иголки, но не шью я как она.
У меня на месте ушка закрепилась голова.
Подсказка:
Загадка № 2
Её старшая сестрица
Дрыном на войне слыла,
А ОНА, скрепив фрагменты,
В ателье служить пошла.
Если хотите получить пояснение к загадке №2, откройте примечание:
Примечание.
Загадка № 3
Что за глупая колючка на подушечке лежит?
И для выкройки фрагментам
Сколки сделать не велит!
Загадка № 4
Башковитая колючка
На пинкипе не лежит.
И для выкройки деталям
Сколки выполнить спешит.
Загадка № 5
Маша – пышная швея, чтоб скроить рубашку,
Кучу выкроек купив, сделала промашку.
Отдохнуть от остряков возлегла на лавке.
Ой! Забыла посмотреть, нет ли там …
(в рифму, хором).
Вместо загадок можно разгадать простенький ребус (рисунок 05). Он является полноценной заменой загадкам, так как имеет такой же ответ, что и загадки.
Рисунок 05. Ребус.
Полный ответ к ребусу №1 ПННП
Из полного ответа к ребусу не сложно выделить требуемое слово.
Разгадав загадки или ребус, ответ следует ввести в строку «Пароль» файла «PNNP_4work». Тогда вы сможете получить полный комплект схем для изготовления ПННП и в качестве бонуса готовый к термопереносу (в масштабе = 1:1) отражённый рисунок трассировки печатной платы. Также Вы сможете прочитать полный ответ к ребусу №1. Архив файла «PNNP_4work» можно скачать здесь:
ВИДЕО
Если у Вас есть желание посмотреть на поделку при демонстрации её внешнего вида, то откройте видео «PNNP» (206,4 Мб). Для этого достаточно пройти по ссылке:
Для того, чтобы посмотреть этот же файл на мобильном устройстве, вы можете воспользоваться QR - кодом:
Рецензия Алисы
А вот, что хотела сказать о ПННП вечная студентка, умница-благоразумница, плод инженерной мысли, постоянная обитательница Яндекса и вечно молодая голосовая помощница – бот Алиса:
Начну рецензию, как обычно, с критических замечаний.
1). Маленький аккумулятор хорошо умещается в малогабаритном корпусе, но и время работы плеера не будет продолжительным.
2). Чтобы вынуть аккумулятор для заряда, потребуется открутить две никелированные гайки М4. Хорошо ещё, что это можно легко сделать двумя пальцами, без использования инструментов.
3). Громкость плеера можно оценить лишь на «четвёрочку» в пятибальной системе оценок.
4). В плеере слишком много метизов и почти все они выведены на переднюю панель, что «утяжеляет» внешний вид корпуса.
5). Вставлять и вынимать TF - карту из корпуса удобно только обладателям длинных ногтей. Остальные могут сделать это, например, с помощью одно- или двухрублёвой монеты.
Этикетки лучше приклеивать к корпусу, а не «поручать» их крепление скотчу. Поля скотча, выходящие за границы этикеток, смотрятся не эстетично. Поэтому скотч, защищающий этикетки от влаги, следует обрезать по размерам этикеток.
6). В плеере не использована возможность питания через разъём микро USB от внешнего блока питания.
Положительные моменты.
1). Даже самая конструктивно неудачная (не обладающая полной симметрией) плата в данной конструкции не осталась без корпуса. Чего стоит только разработка и изготовление кнопочных толкателей из булавок!
2). В корпусе плеера не сделано отверстие для установки громоздкого U - диска (флеш-накопителя), что превратило бы миниатюрную конструкцию в громоздкую.
3). Наличие в плеере индикатора разряда своевременно предупредит пользователя о низком уровне заряда аккумулятора непрерывным тональным сигналом. Вряд ли пользователь плеера будет продолжать слушать музыку под аккомпанемент звучащего зуммера, сокращая срок службы аккумулятора.
4). Плеер можно с помощью аудио кабеля подключать к стереофоническому усилителю мощности. Соотношение сигнал – шум на выходе данного плеера на 10 децибел больше, чем во многих аналогичных устройствах и составляет 90 децибел.
5). Пластмассовый корпус плеера дополнен двумя металлическими пластинами, что значительно повышает прочность конструкции.
Советы.
1). Для присвоения плееру статуса «невыпадающего», к задней стенке корпуса рекомендуется приделать карманную прищепку.
2). Крепёж, не застопоренный с помощью пружинных шайб, рекомендуется застопорить прозрачным цапонлаком.
3). В корпусе (рядом с нишей под TF - карту) можно сделать пропил под разъём флеш-накопителя, но тогда плеер, со вставленной в него флешкой, перестанет быть миниатюрным.
Внимание!!! Из рецензии чуть было не выпала важная информация. Она в основном адресована любителям модернизировать готовые изделия.
Кнопки – булавки снабжены приклеенными толкателями и поэтому не подлежат разборке!!! Их можно только разломать. Тогда они будут отделены от передней панели корпуса.
Ой, ой, ой, ангел мой! Однако, мой флиполёт уже начинает преодолевать гравитацию. Это только «рождённый ползать, летать не может», а мне нужно лететь. Поэтому, как говорят англичане, «See you soon!». И не скучайте! Если прилечу и узнаю, что скучали, то перестану делать рецензии на ваши поделки. Воот!
Для того, чтобы прослушать этот же файл (Рецензия_Алисы_НиК) на мобильном устройстве, вы можете воспользоваться QR - кодом:
Или скопировать сноску (https://disk.yandex.ru/d/PqAf_q0BMJUbzw ) и поместить её в адресную строку браузера.
Некоторые особенности изготовления ПННП

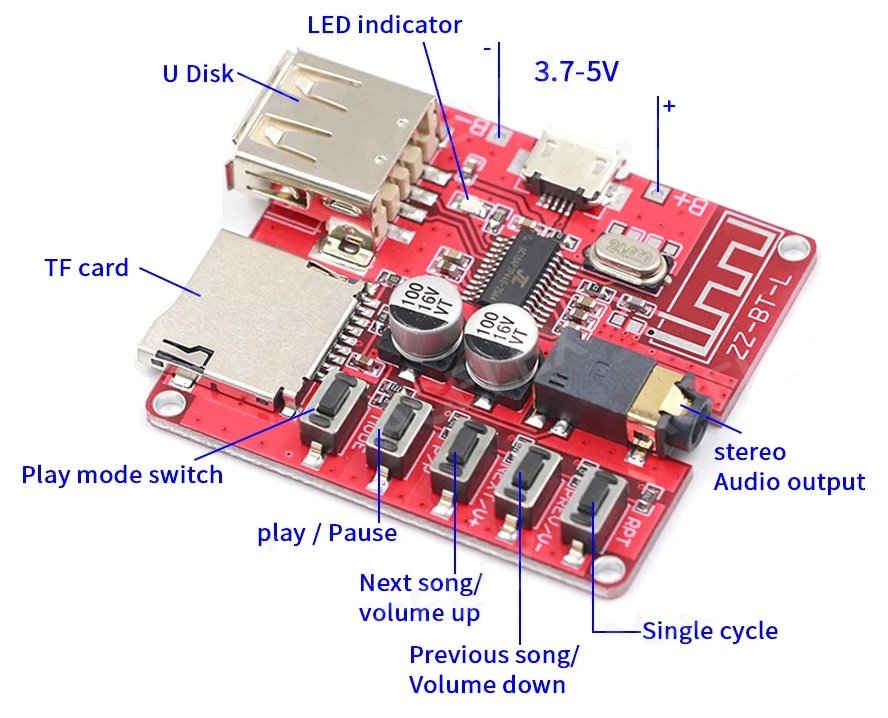

Рисунок 05А. Так выглядит Блок №1 ПННП.

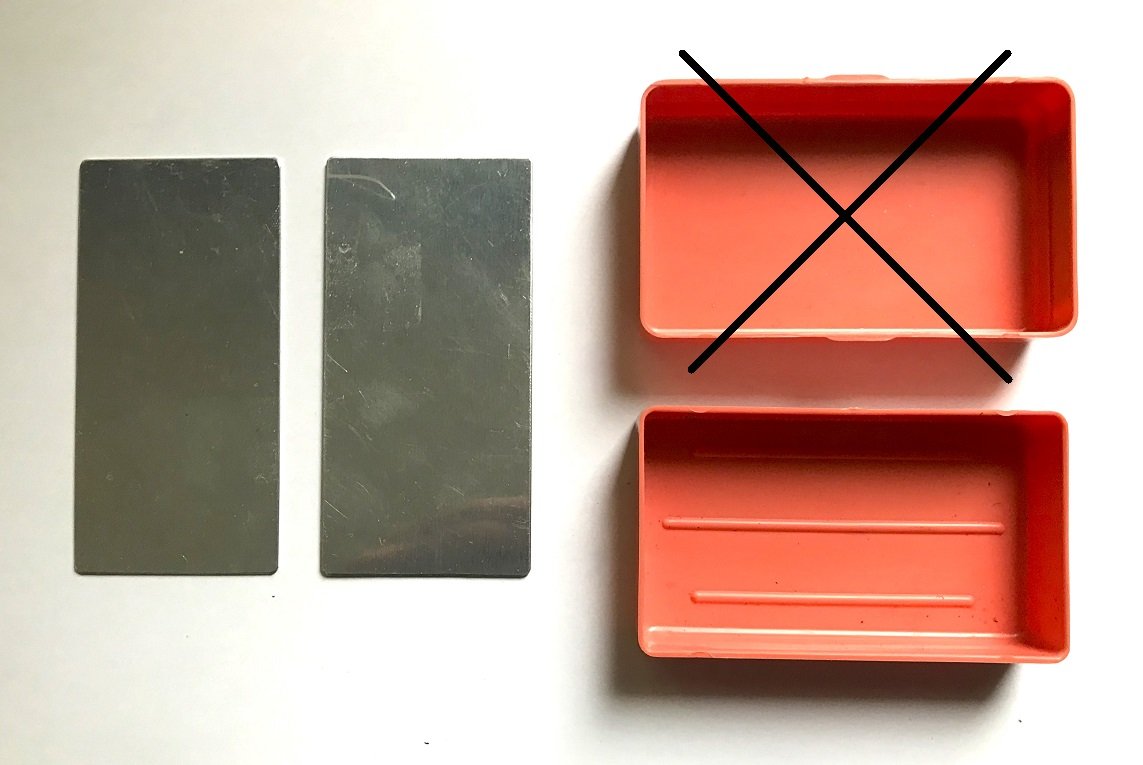

Рисунок 06.
Для изготовления ПННП потребовались две дюралевые пластины размером 96 х 53 х 1 мм. и меньшая половинка от мыльницы, имеющей габариты 100 х 60 х 29 мм.

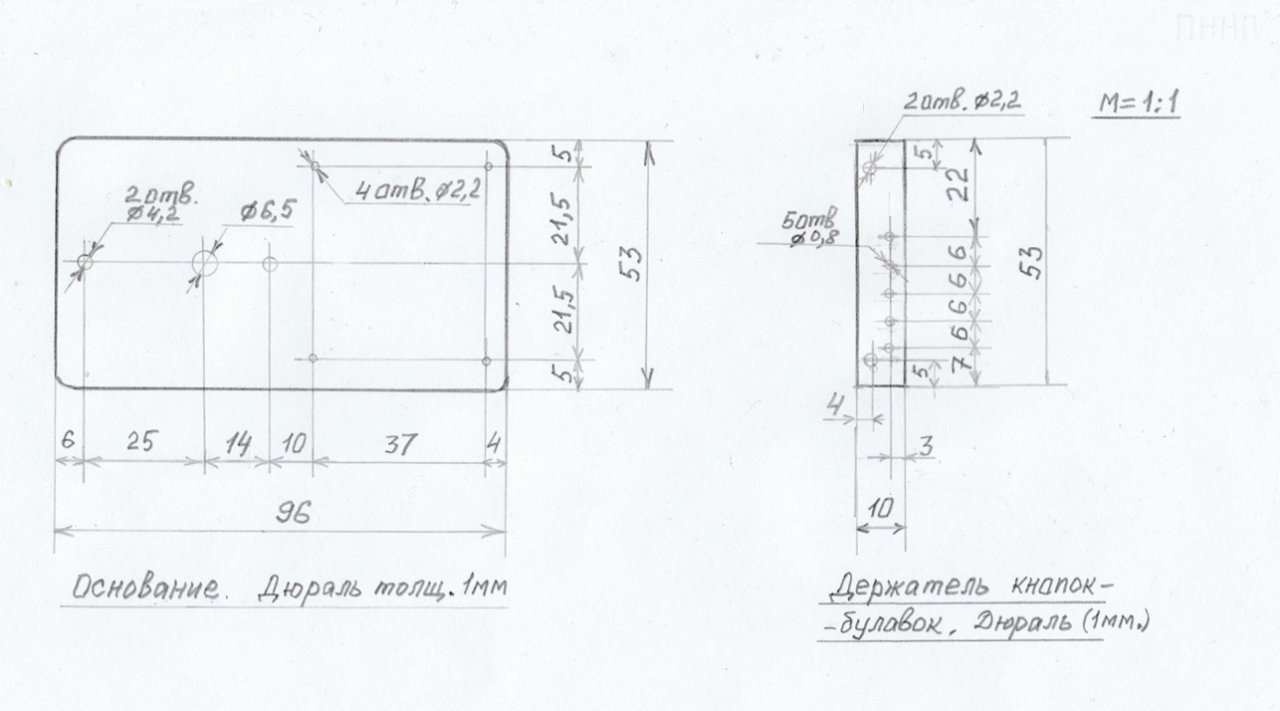

Рисунок 06 А.
На рисунке 06 А изображены эскизы основания и держателя кнопок-булавок. Передняя панель размечается посредством наложения держателя кнопок – булавок на основание.

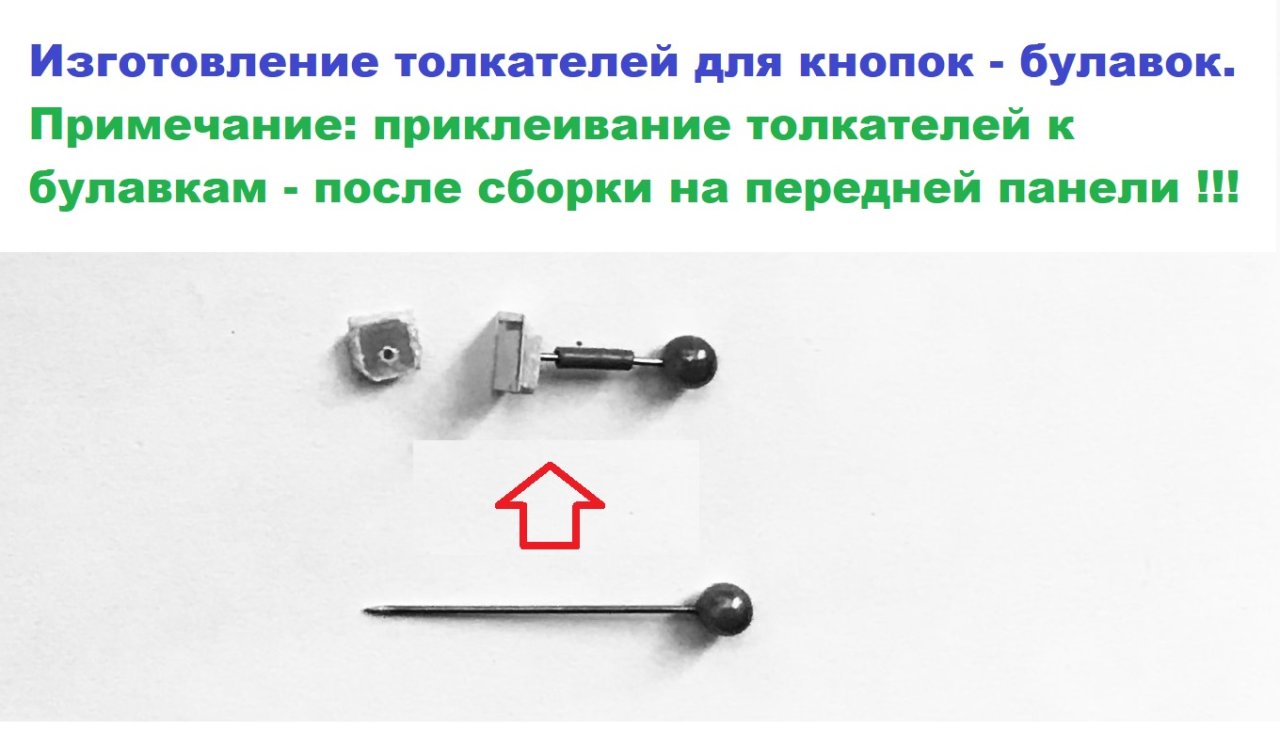

Рисунок 06Б
Толкатели кнопок - булавок изготавливаются из стеклотекстолитовых квадратов размерами 4 х 4 х 2,5 мм. По центру квадратов сверлятся сквозные отверстия диаметром 0,6 … 0,7 мм под булавки (булавки должны входить в квадраты с небольшим трением). Булавки с цветными головками имеют длину 28 мм (измерены вместе с головками). Для работы в качестве кнопок все 5 булавок укорачиваются до 16 мм (длина вместе с головками). На булавки одеваются кусочки (длиной 4 мм) изоляции от одножильного провода, которые будут ограничивать ход булавок, вставленных между основанием, держателем кнопок-булавок и передней панелью.
Стеклотекстолитовые квадраты приклеиваются к кончикам булавок клеем BRAUBERG super glue. Предварительно булавки должны быть вставлены со стороны передней панели, продеты через 4-х миллиметровые трубочки и вставлены в отверстия держателя кнопок-булавок. На крепёжные винты М2х10 одеваются 2 медные трубки – стойки-цилиндры (длиной 6 мм) накручиваются две гайки М2. Собранная кнопочная панель переворачивается, на торчащие кончики булавок накалываются кусочки изоленты (например, 4 х 4 мм). Кусочки изоленты не позволят протечь клею по всей длине булавок. Только теперь можно смазать клеем стеклотекстолитовые квадратики и насадить их на кончики булавок. (Булавки не должны выступать из стеклотекстолитовых квадратиков, во избежание порчи кнопок, установленных на плате).

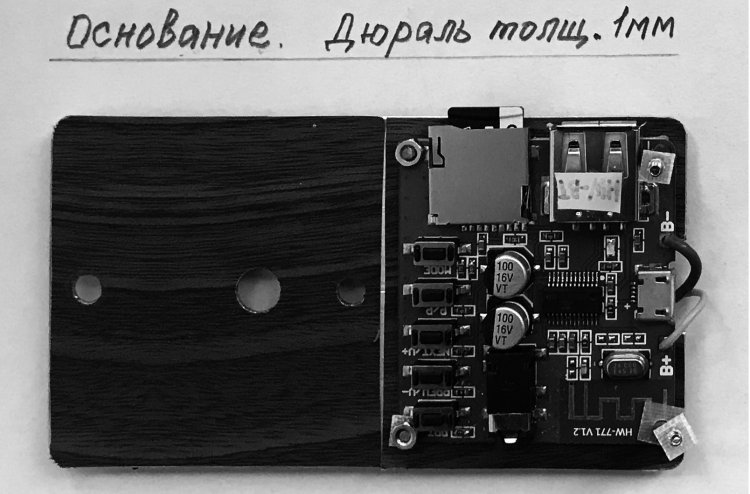

Рисунок 06 В.
Обратите внимание: на крайние правые винты М20 х 2 одеты стеклотекстолитовые стопорные шайбы. С ними, не прикрученные винты не будут выпадать из сборки.
При установке основания (с закреплённым на нём блоком №1) в пластмассовый корпус, TF- карту следует вынуть из слота во избежание её вероятной поломки!

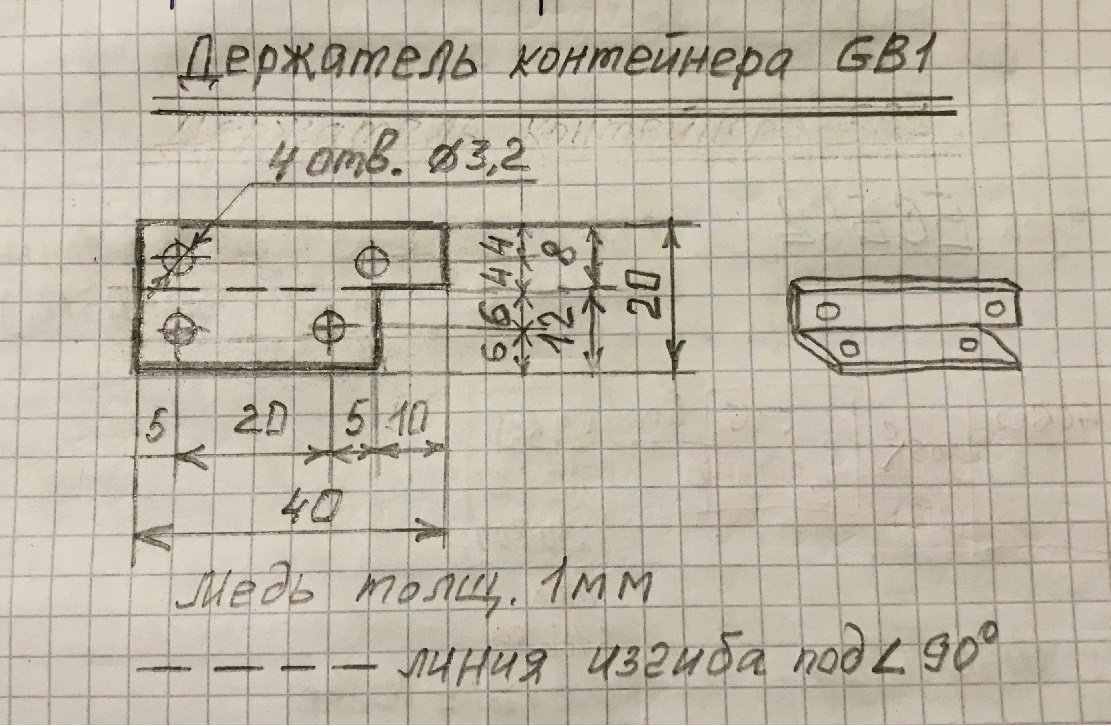

Рисунок 06 Г.
Обратите внимание: держатель можно изготовить не только из красной меди, но и из алюминия, дюралюминия и даже стали. Держатель контейнера аккумулятора GB1 желательно приклепать к контейнеру двумя полыми заклёпками диаметром 2 … 3 мм.

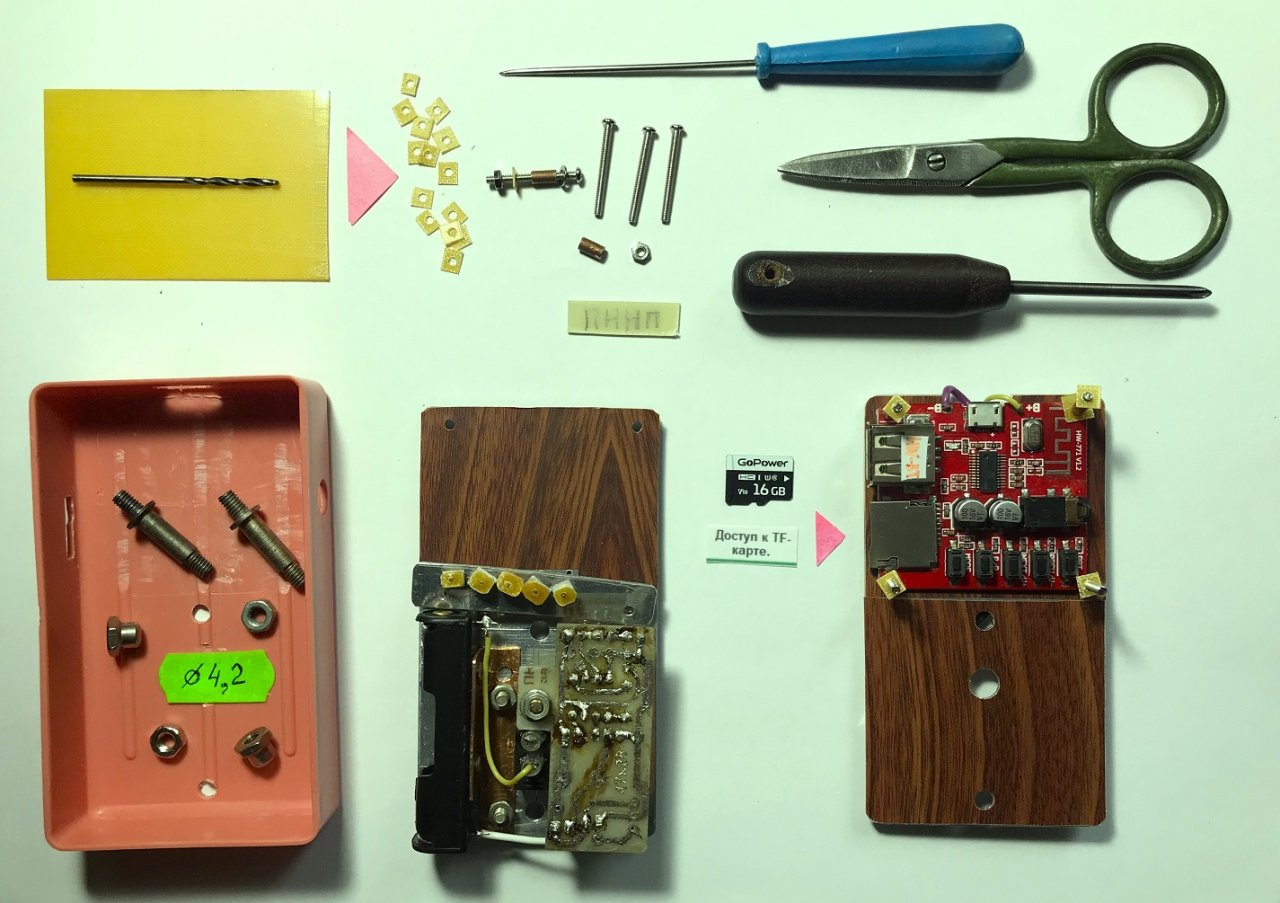

Рисунок 07.
Фигурные стальные стойки М4 х 26 мм позволяют вынимать двухслойный дюралевый «бутерброд» из пластмассового основания, не разбирая ПННП на более мелкие фрагменты. Для этого достаточно открутить две никелированные гайки М4 с наружной стороны пластмассового корпуса и открывается доступ к аккумулятору.

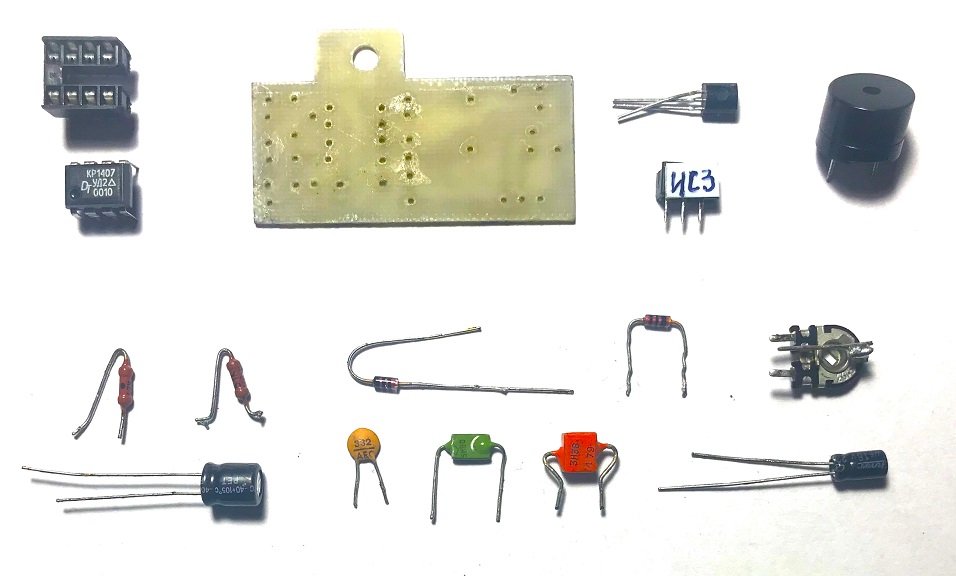

Рисунок 08.
РЭК, используемые в ИРА ПННП. Подстроечник RP1 должен быть для вертикального расположения на плате (СП3-38А). СП3-38б на компактной ПП разместить не удалось (даже с аккуратным удлинением среднего вывода).

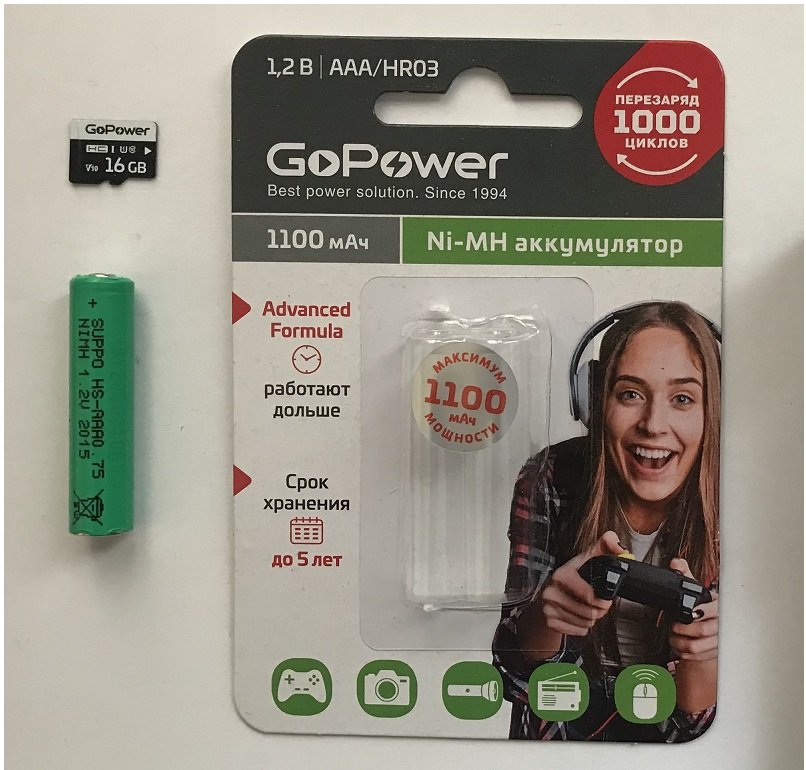

Рисунок 08А.
Так выглядит аккумулятор (и его товарная упаковка), работающий в комплекте с ПННП.

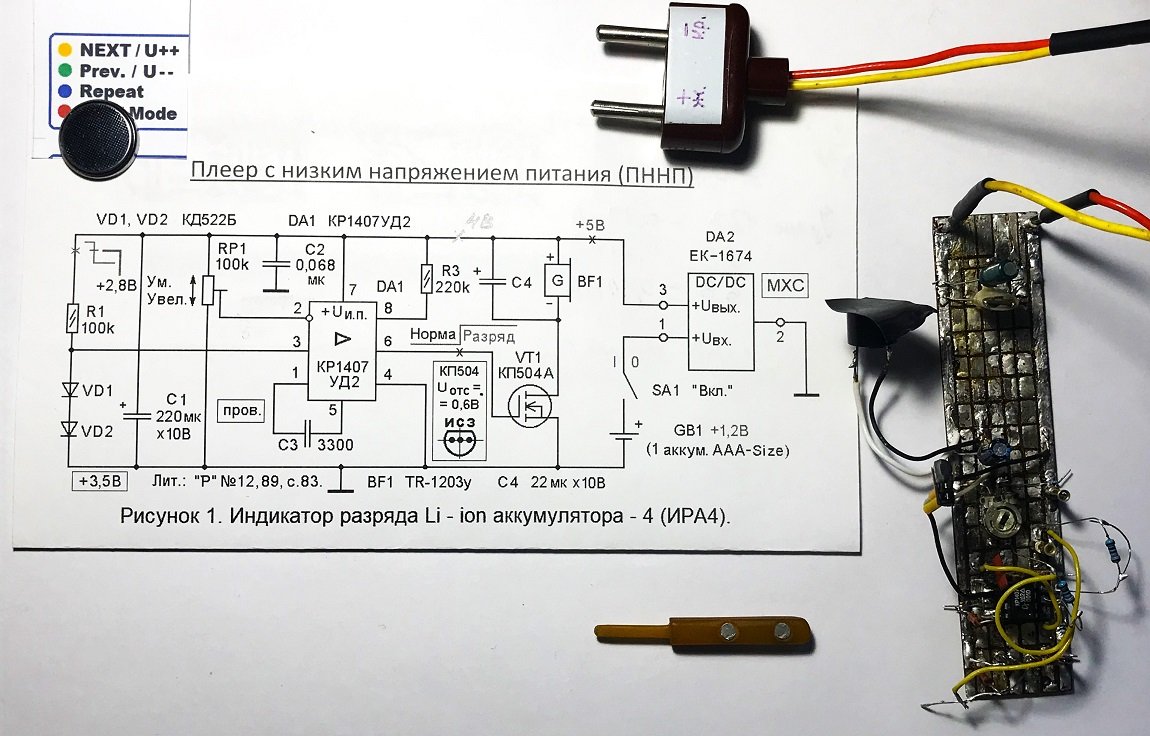

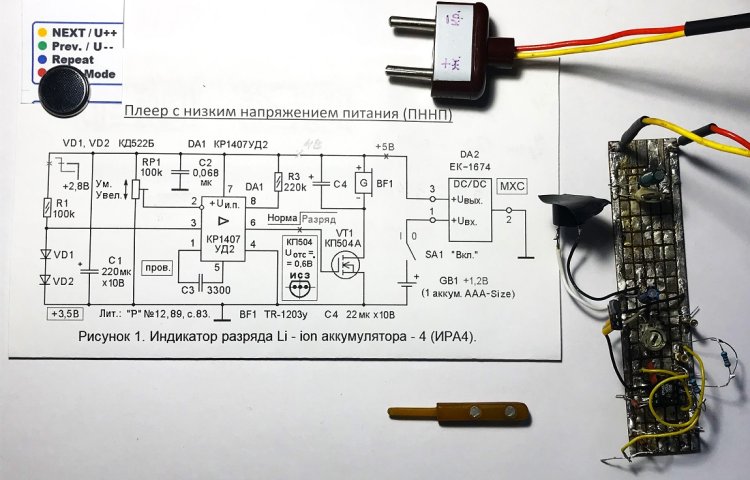

Рисунок 08Б.
Первоначально работа ИРА (блока №2) была проверена на макетной плате. Излучающее отверстие зуммера временно заклеено кусочком изоленты для уменьшения громкости звучания BF1.

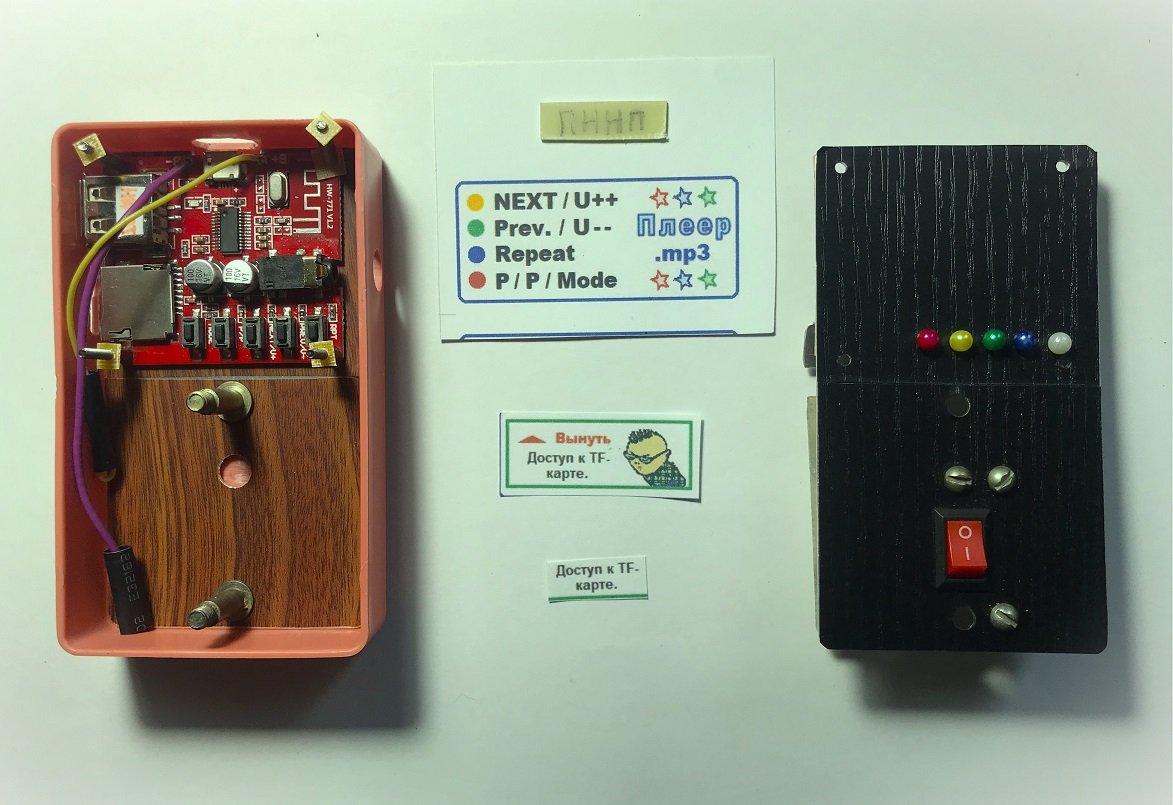

Рисунок 09.
Цветная распечатанная этикетка с назначением кнопок от ППД (плеера, переключаемого дистанционно) оказалась не универсальной. Одновременно решался вопрос, куда и как прикрепить этикетку с информацией о TF-карте. Кнопочная асимметрия заставляет подумать о создании «корректирующих» этикеток для передней панели.

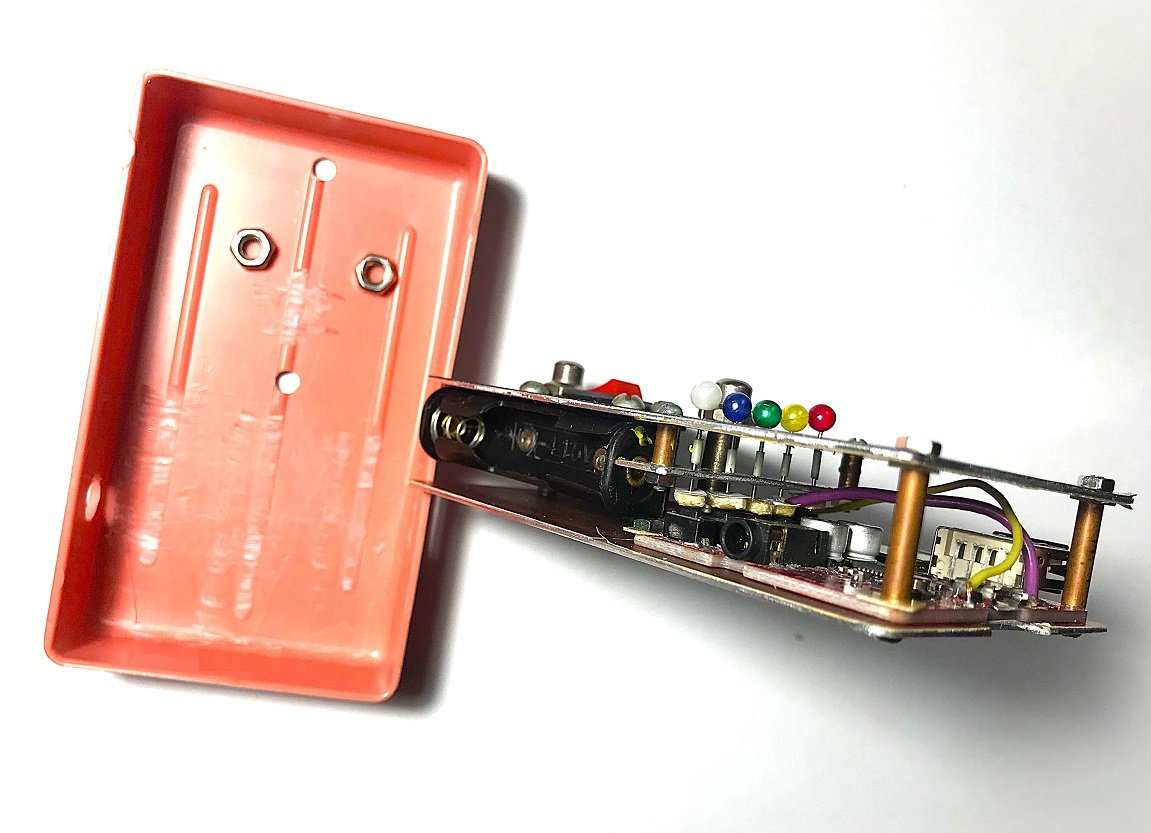

Рисунок 09 А.
На рисунке 09 А рекомендуется обратить внимание на заклёпочное крепление аккумуляторного контейнера и конструкцию блока кнопок-булавок.

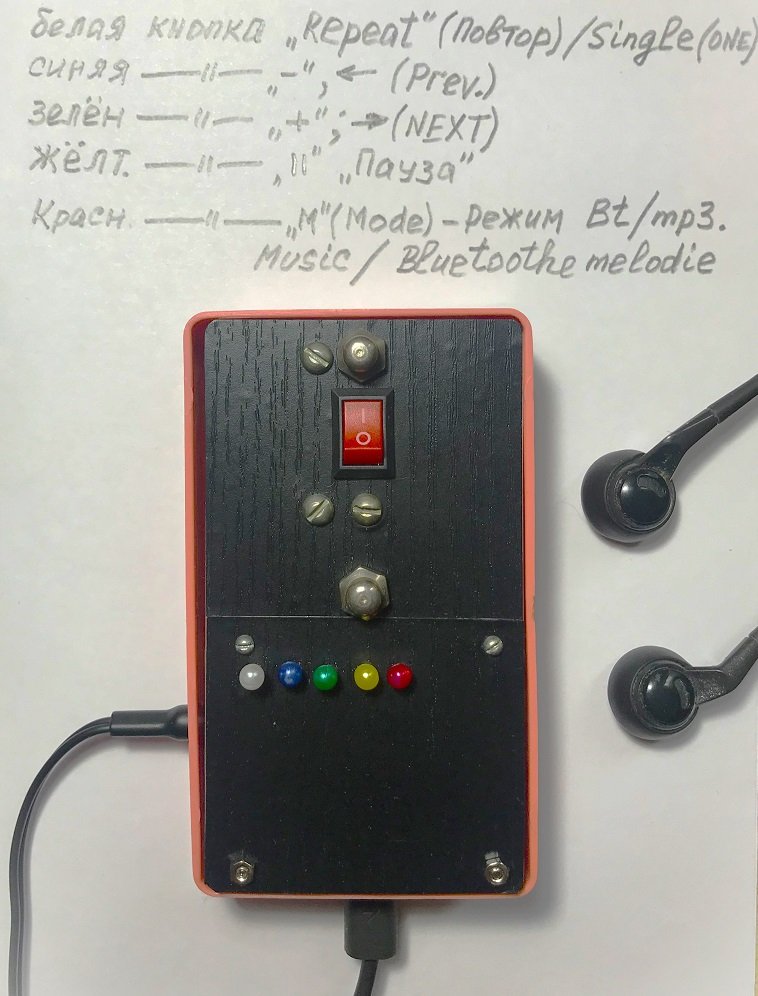

Рисунок 10.
Назначение кнопок-булавок предлагается определять по цвету булавочных головок.
Рисунок 10А.

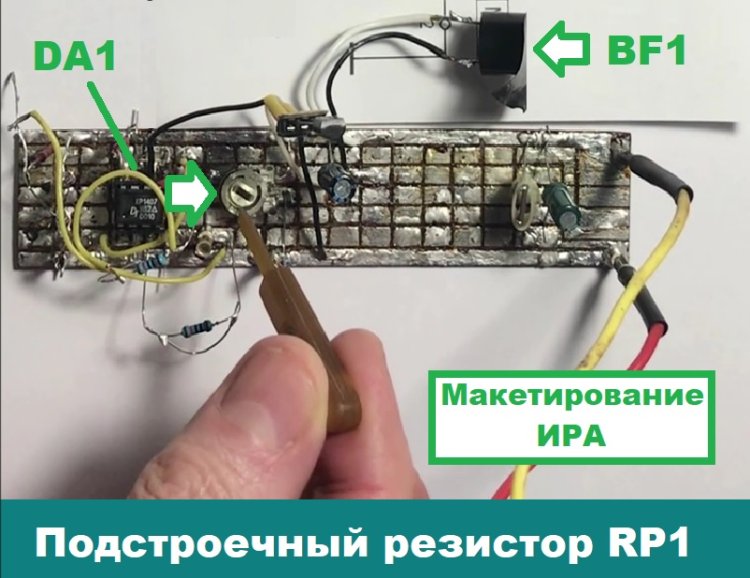

Макетирование ИРА проводилась на макетной плате с фольгой, разрезанной на клеточки 6 х 4 мм. На макетной плате должно быть просторно, чтобы увеличить скорость монтажа и при необходимости дополнить схему новыми деталями или блок-схемами.

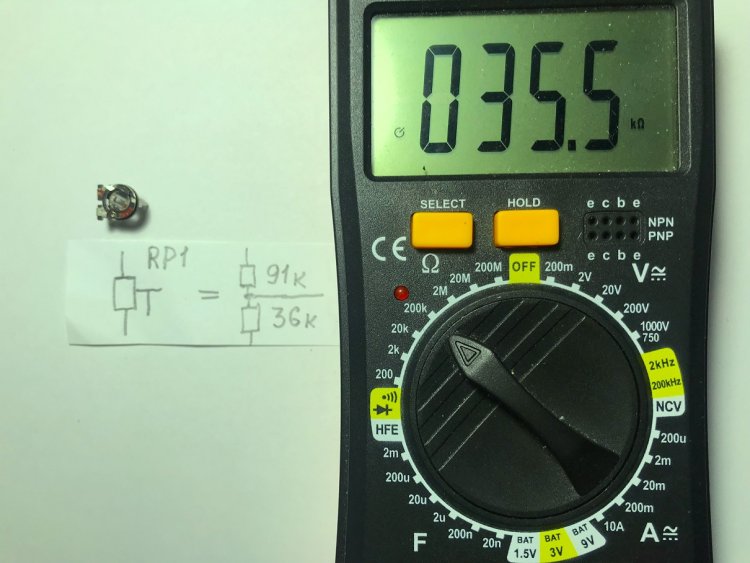

Рисунок 11.
Нижнее плечо подстроечного резистора RP1 после установки порога срабатывания ИРА составило 35, 5 кОм. Выбираем 36 кОм.

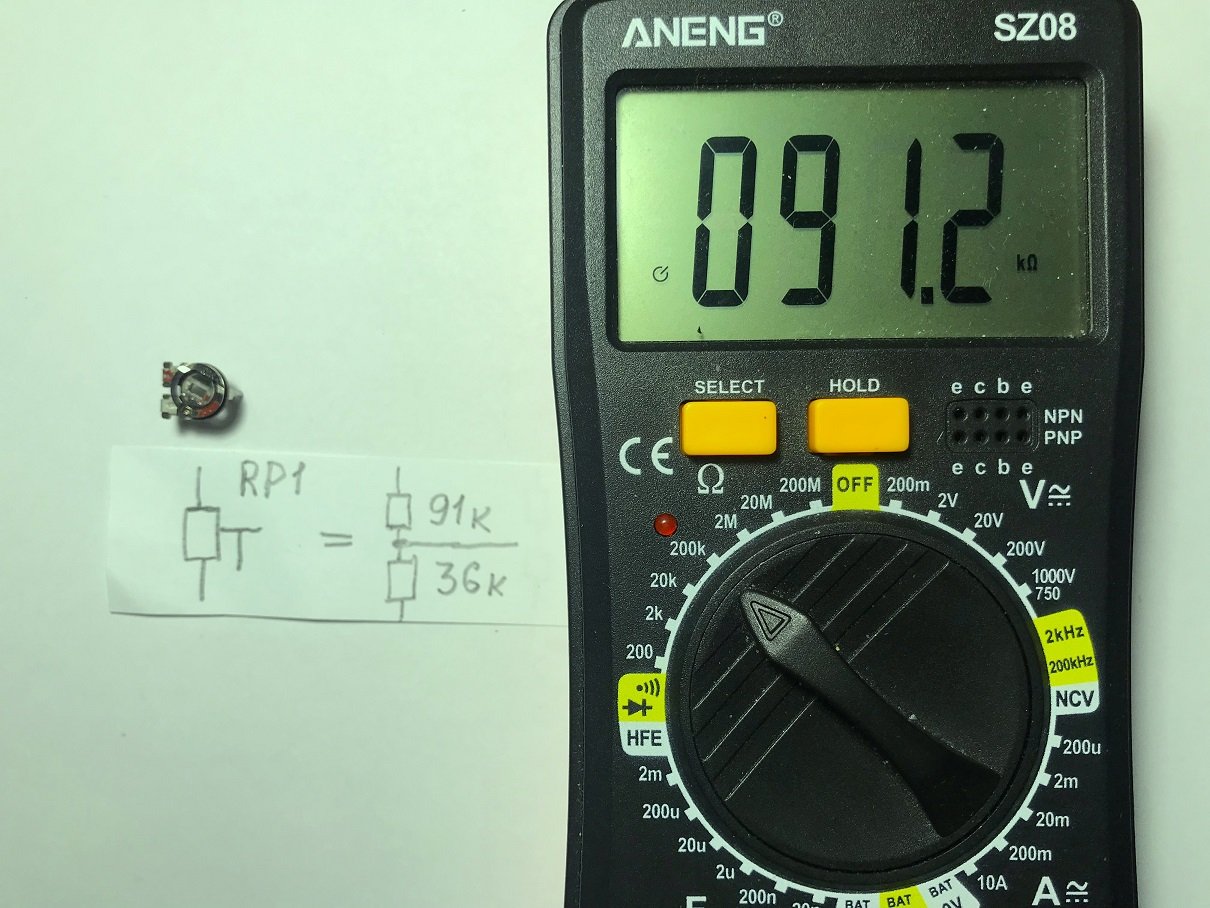

Рисунок 12.
Верхнее плечо подстроечного резистора RP1 после установки порога срабатывания ИРА составило 91, 2 кОм. Выбираем 91 кОм.
В отсутствие RP1 типа СП3-38А вместо «подстроечника», в печатную плату впаиваем два подобранных постоянных резистора.

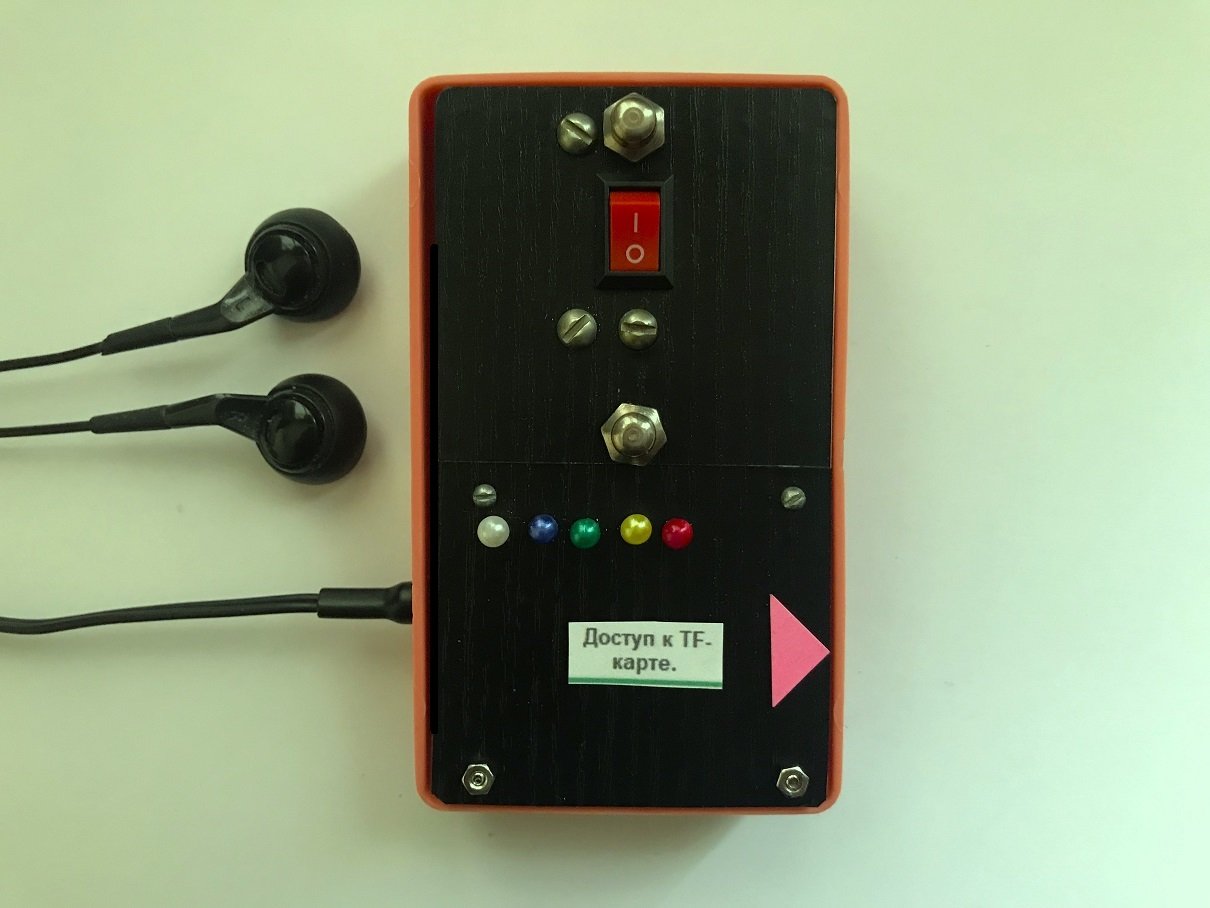

Рисунок 13
Всё готово и работает, но чего-то не хватает? – Да, нужно «исправить» кнопочную асимметрию. Для этой цели следует подобрать готовые или разработать новые этикетки.

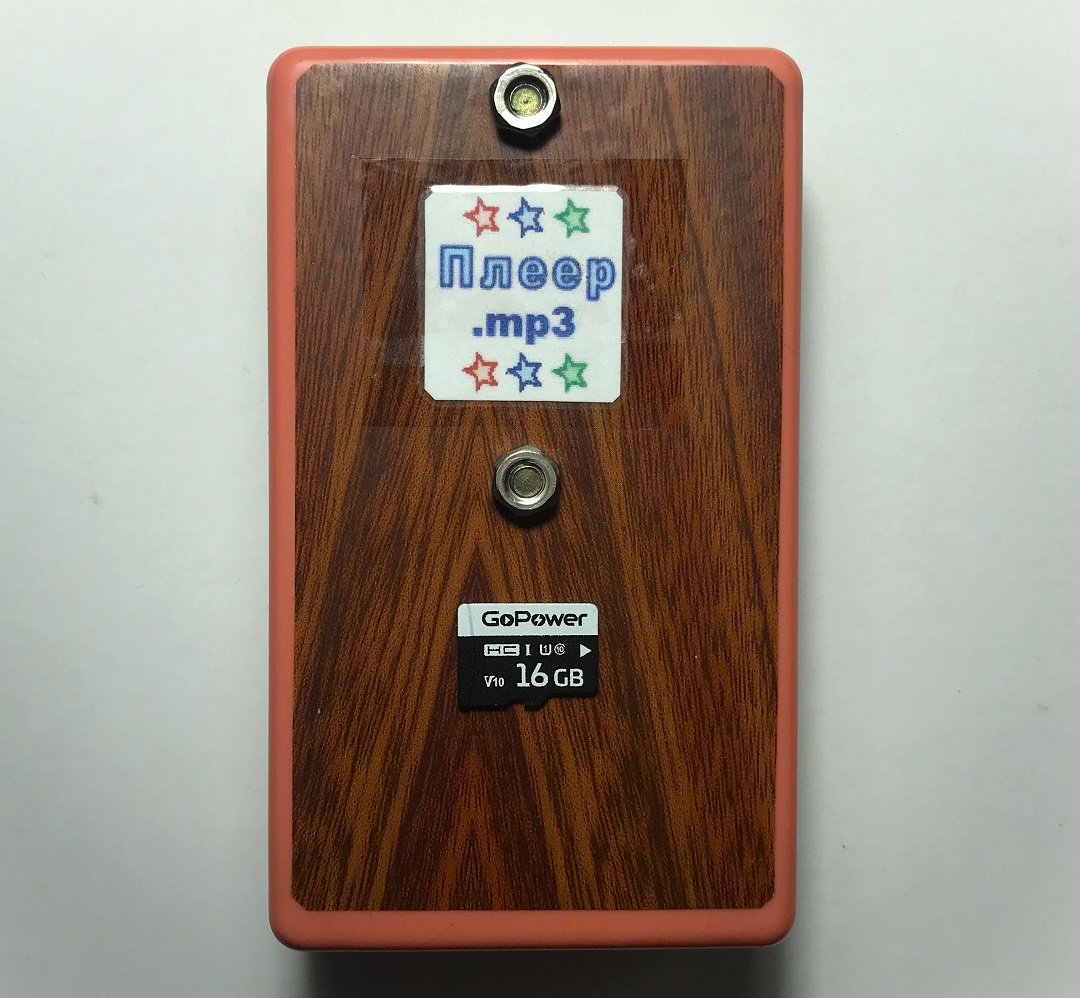

Рисунок 14
Вид на заднюю стенку ПННП. Снизу - TF-карта класса 10, с ёмкостью 16 Гигабайт.
Рисунок 14А.
Верхний ряд этикеток предназначен на случай их распечатки на чёрно-белом принтере. Цвет кнопок можно дорисовать фломастерами или цветными карандашами. Но конечно же, гораздо эффектнее этикетки смотрятся в цвете!

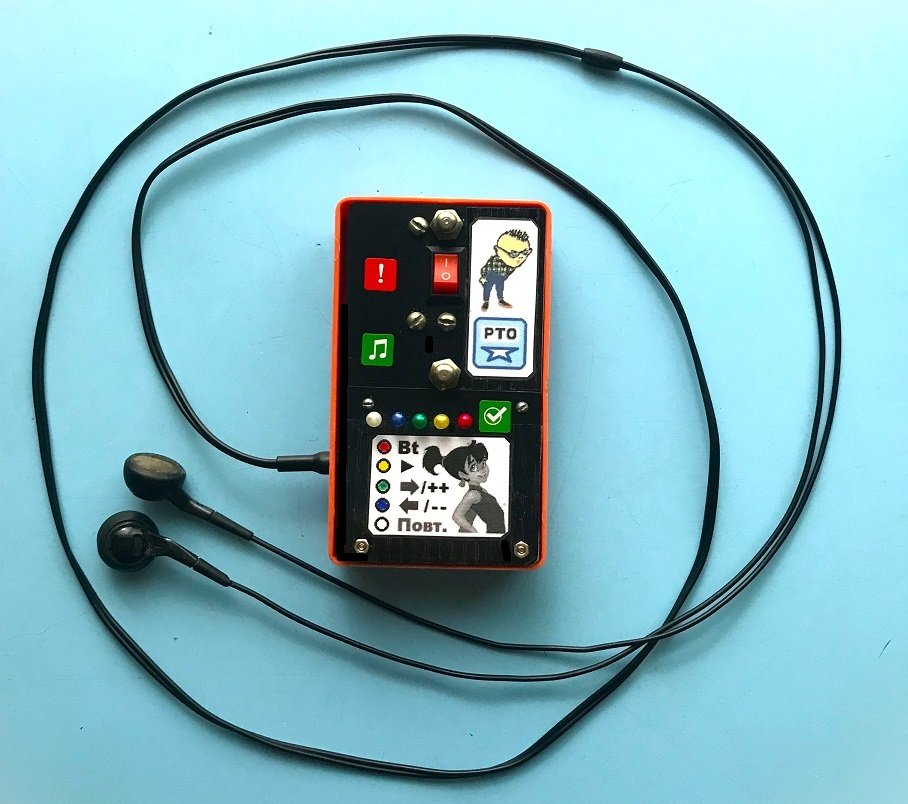

Рисунок 15.
С несколькими этикетками ПННП смотрится привлекательнее, но инородным телом на передней панели выглядят головки от двух винтов М3х12, расположенных в левой верхней части фальшпанели. А этикетку с красным восклицательным знаком, пожалуй, стоит убрать.

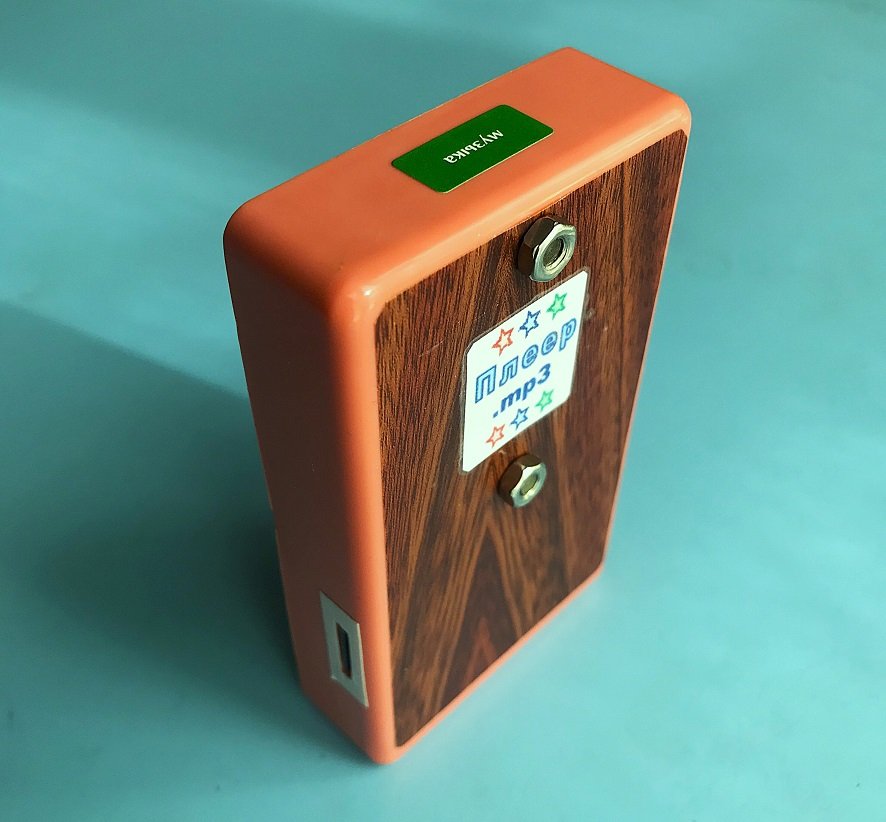

Рисунок 16.
TF-карта полностью «утоплена» в корпус (см. тёмный паз в белом прямоугольнике). Не совсем удобно вставлять и вынимать её из слота, зато карта ни за что не зацепится, и не сломается.
Рисунок 17.
И в конце статьи – ненавязчивое предложение получить дополнительную информацию. Обратите внимание на видео с лучшими озвученными загадками.
Примечание: В статье Плеер с низким напряжением питания (ПННП) использованы авторский ребус ПННП № 1 и авторские загадки ЗНЭТ (Загадки не электронной тематики) №№ 05, 06, 07, 07А, 08.
