Сегодня я хочу рассказать вам о новой авиамодели «Утро» АлиС – 609С СВ – 255.
Вспоминая свои авиамодели, созданные по мотивам авиамодели Сергея Александрова «Dominator» AL-609.
Неожиданно вспомнились строки стихов А.С. Пушкина: - «Невольно к этим грустным берегам, влечёт меня неведомая сила».
Да, да так и есть, меня постоянно влечёт неведомая сила к этой авиамодели Сергея.
Я уже не один раз создавал похожие авиамодели.
На этот раз я решил создать облегчённую до предела авиамодель с использованием винтомоторной группы.
Прежде всего, я полностью удалил воздуховоды, за ненадобностью.

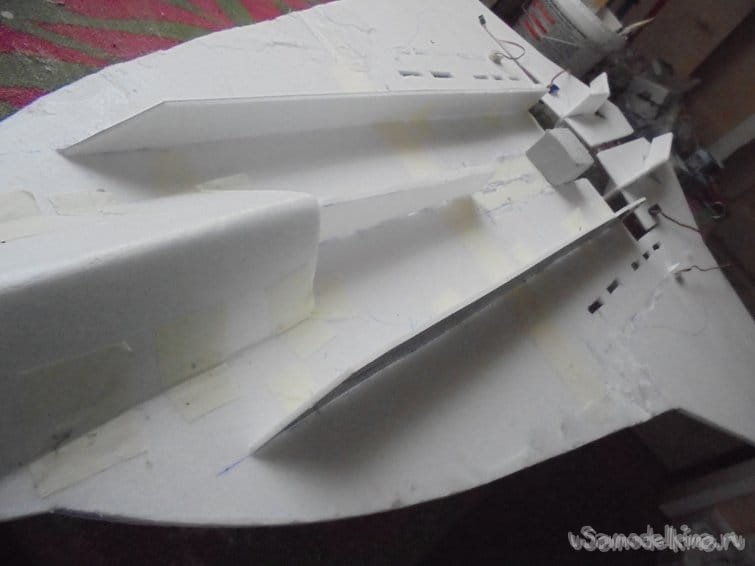

Профиль крыла будет обеспечивается за счёт корневой нервюры и нескольких вертикальных перегородок – лонжеронов.

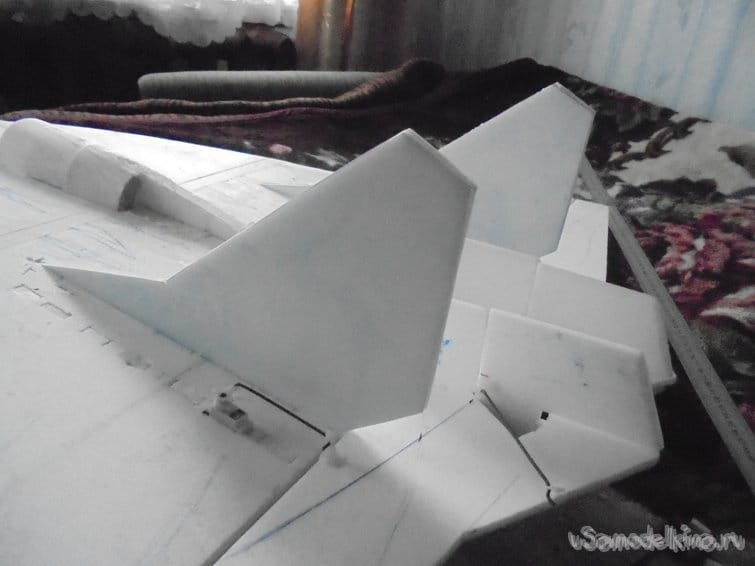

Управление моделью будет осуществляться двумя элевонами.

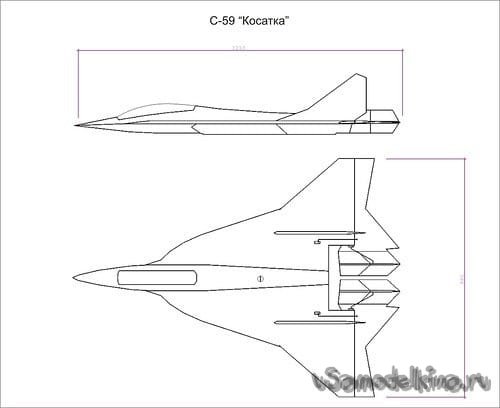

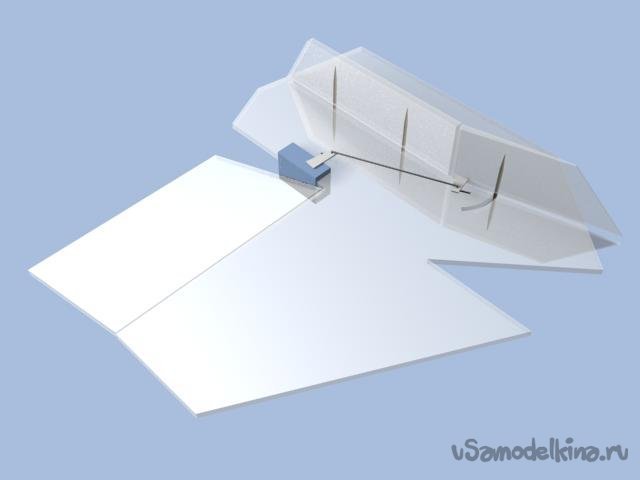

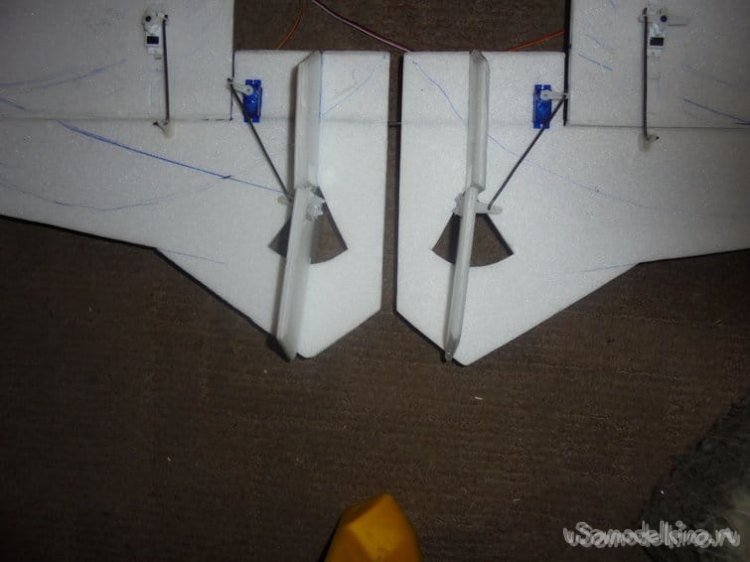

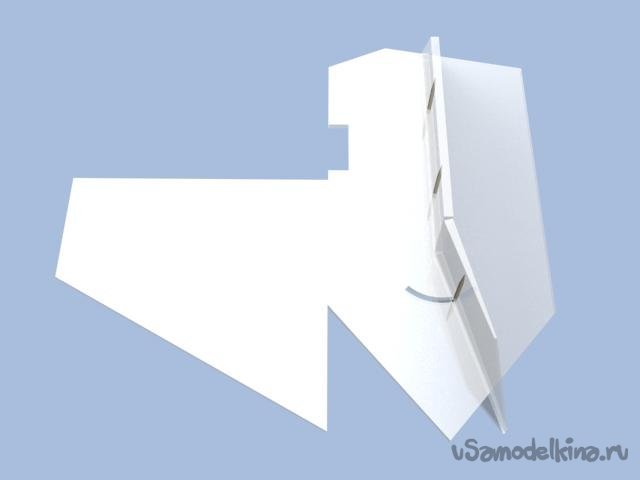

Очень хотелось бы применить на этой авиамодели всеракурсный вектор тяги, впервые применённом Сергеем Александровым на авиамодели С- 59 «Косатка».
Я уже не один раз использовал этот вектор на своих авиамоделях. На этой авиамодели ВУВТ (всеракурсный управляемый вектор тяги) будет применён в изменённом, упрощённом варианте.
Но это значительно увеличит вес модели. Так , что «будем посмотреть»…
Мотор 2212 4500 kV.
Винт (пропеллер) – 6 х 4 Е.
Ну, за одно, несколько слов об остальной электронике.
Регулятор оборотов = 80 А.
Сервомашинки - MG90S с металлическими шестерёнками , эти сервоприводы имеют крутящий момент 1,8 кг/см (4,8 В), 2,2 кг/см (6 В) .

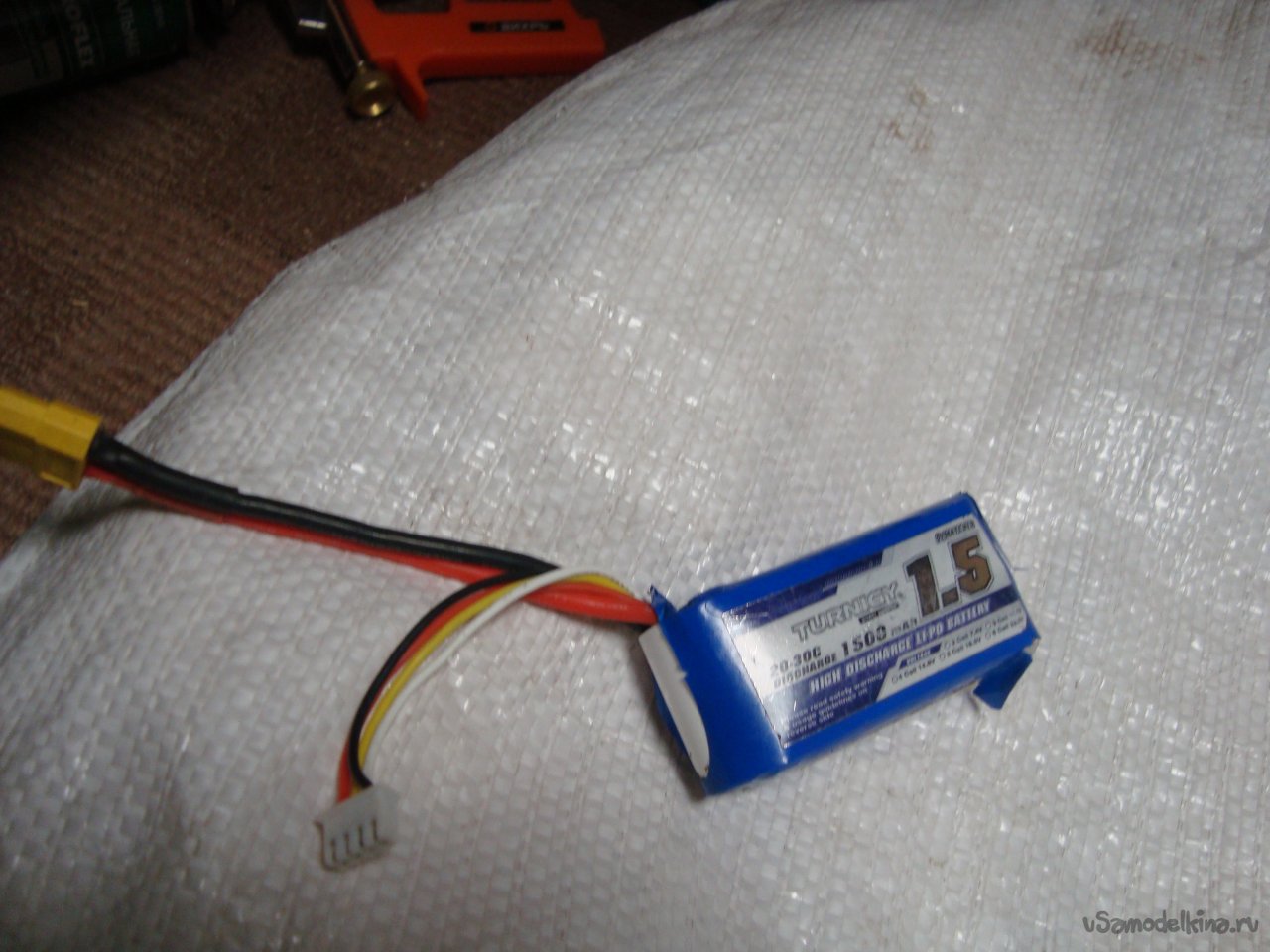

Аккумулятор - 1500 mAh.
Для управления элевонами использую микшер. _V – TAIL MIXER
На этот раз модель делаю из подложки под ламинат, зелёного цвета.
Размеры листов – 1000 х 500 х 3 мм.
Для моторамы возможно буду использовать обрезки листового утеплителя толщиной 20 мм.
Детали конструкции модели клею универсальным, водочтойким, полимерным клеем «РУССКИЙ ТИТАН».

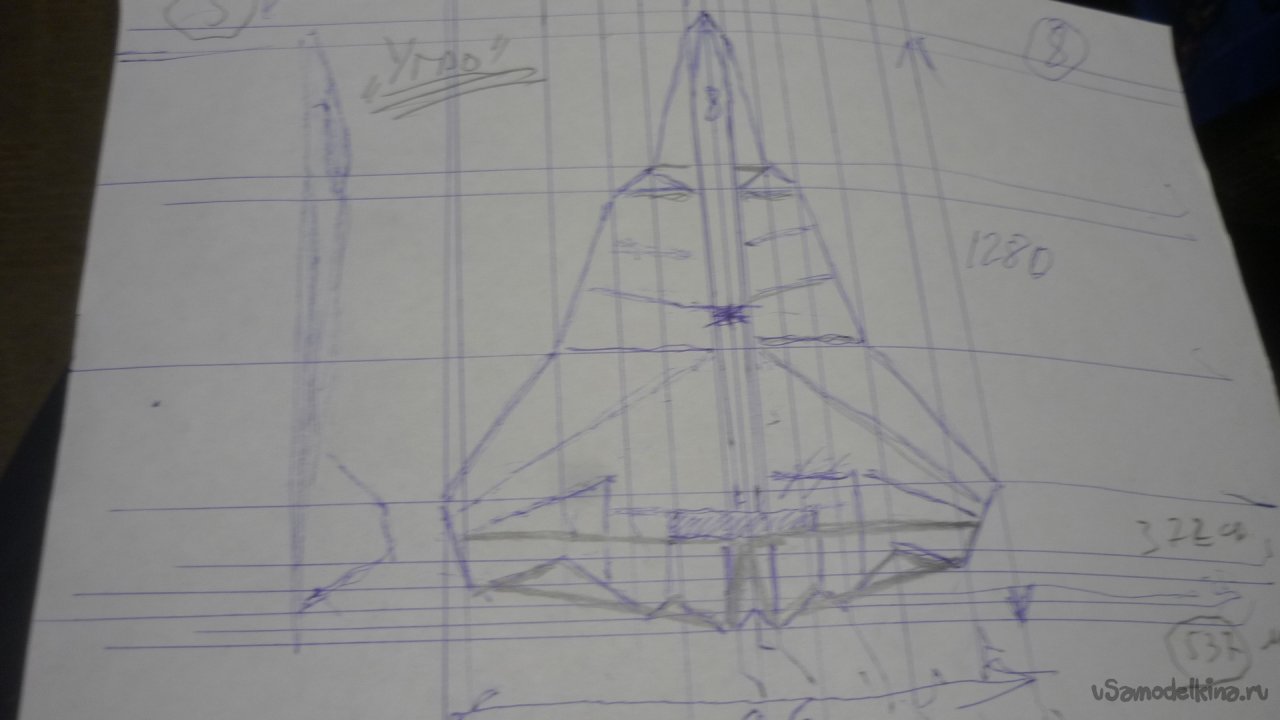

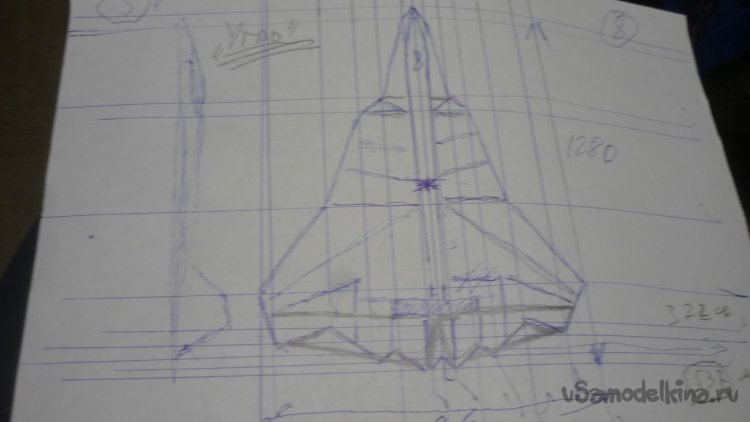

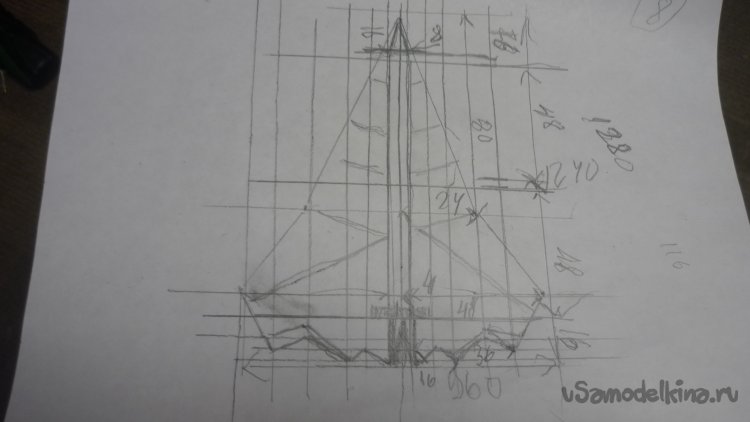

На основе «чертежа» Сергея Александрова, я сделал рисунок на бумаге А4 , выбрал масштаб и проставил размеры. Я постарался полностью сохранить неповторимые очертания, силуэт авиамодели «Dominator» AL-609.
Но, после долгих размышлений, решил немного изменить очертание модели, убрав всё лишнее.
Основные габариты авиамодели.
Длина – 1280 мм.
Размах крыла – 960 мм.
Ориентировочный вес планера – не более 250 гр.
Предполагаемый полётный вес - около 500 гр.

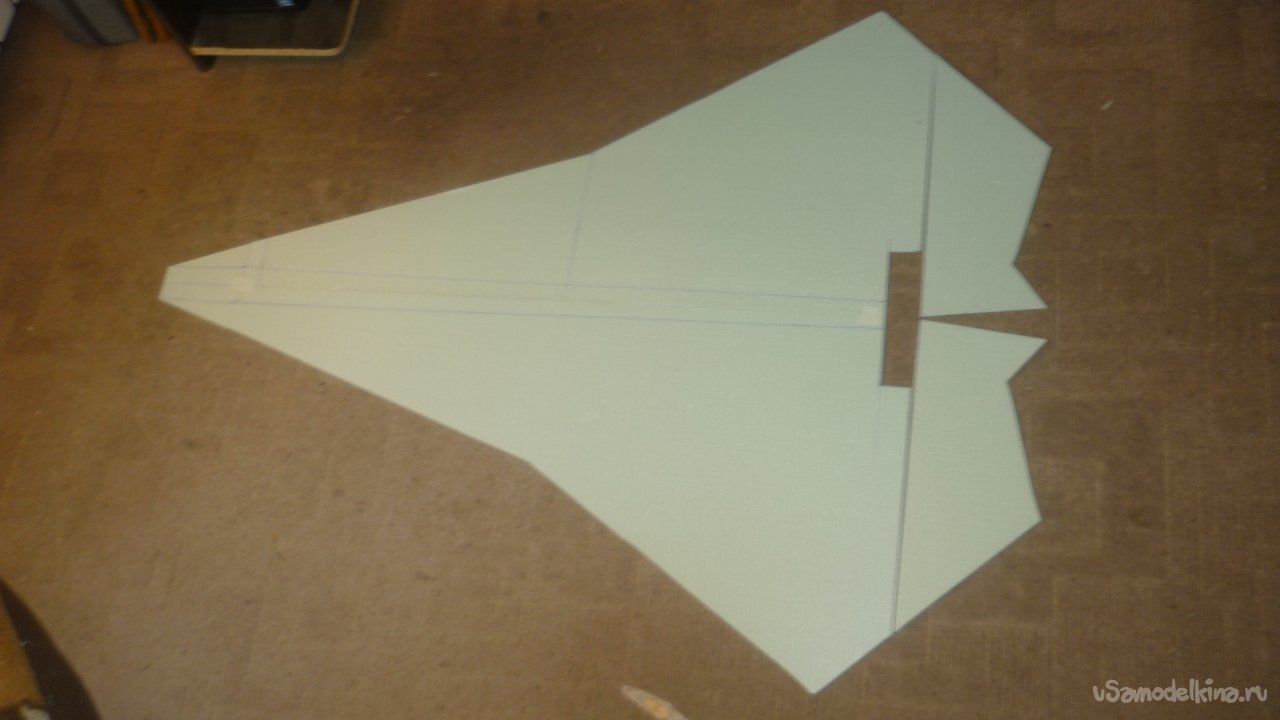

Прежде всего нужно разметить и вырезать детали осноыной несущей поверхности - внешней обшивки модели с нижней стороны.

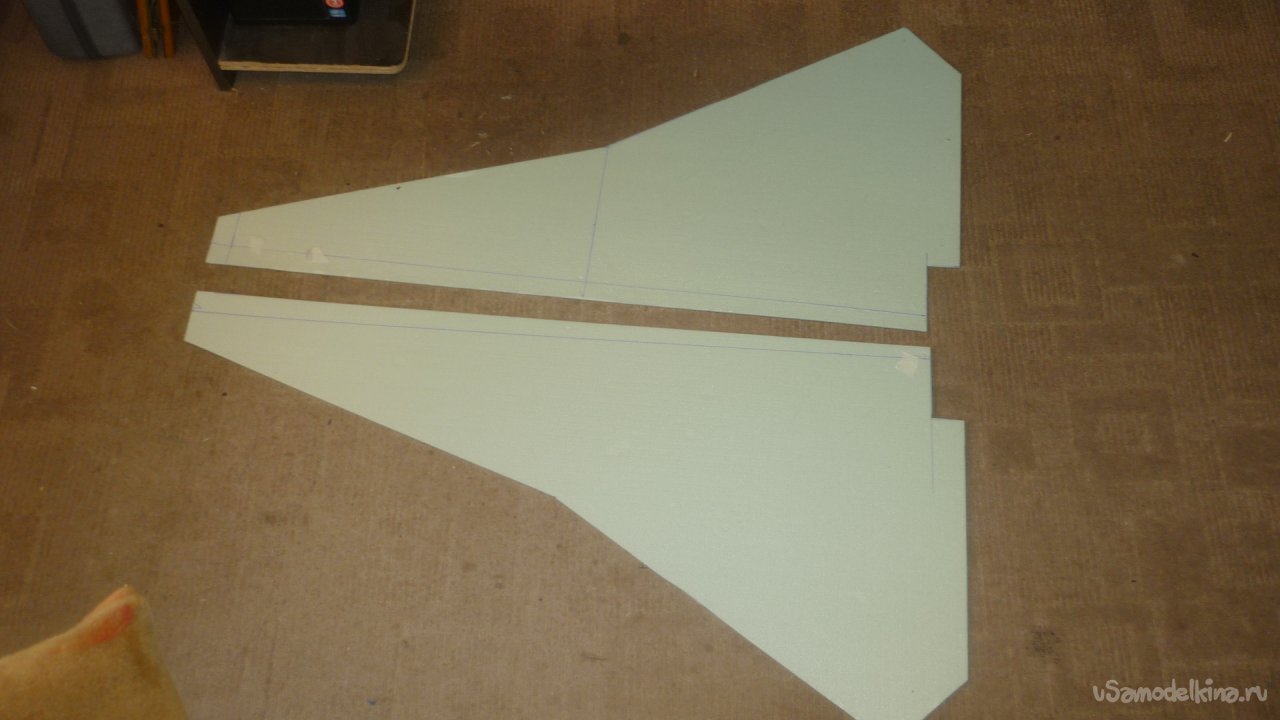

Выкроил и вырезал.

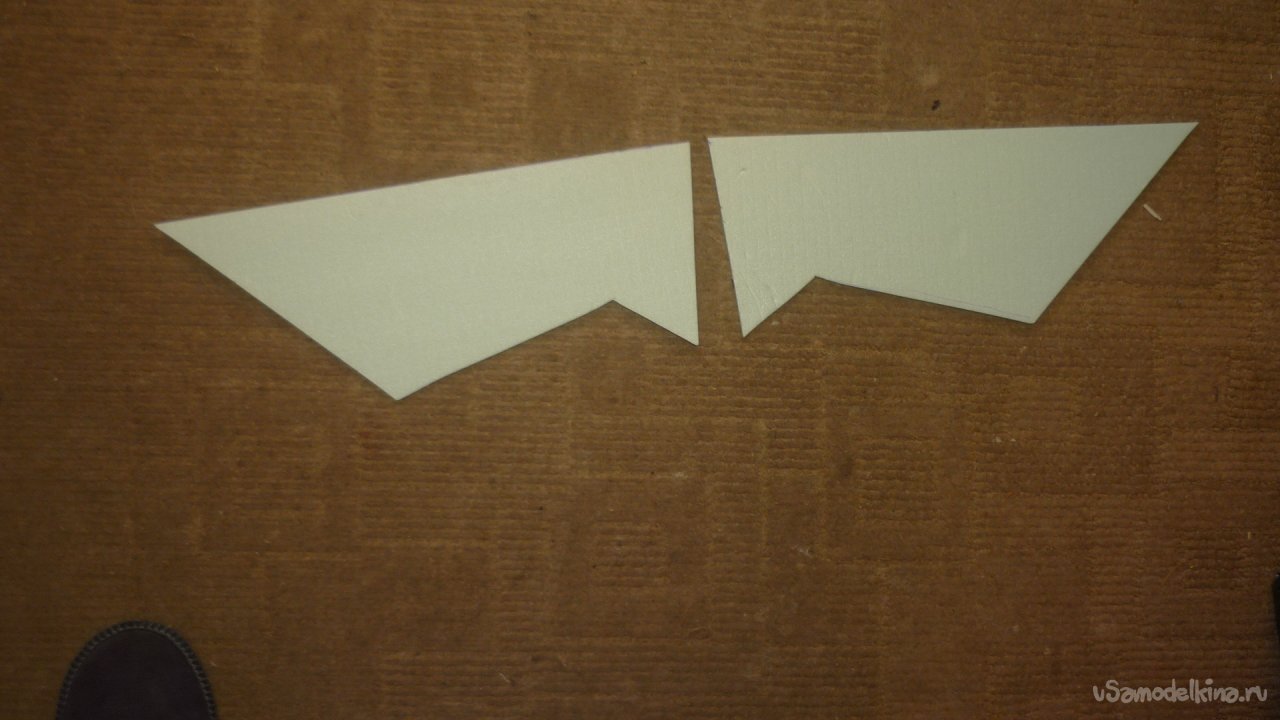

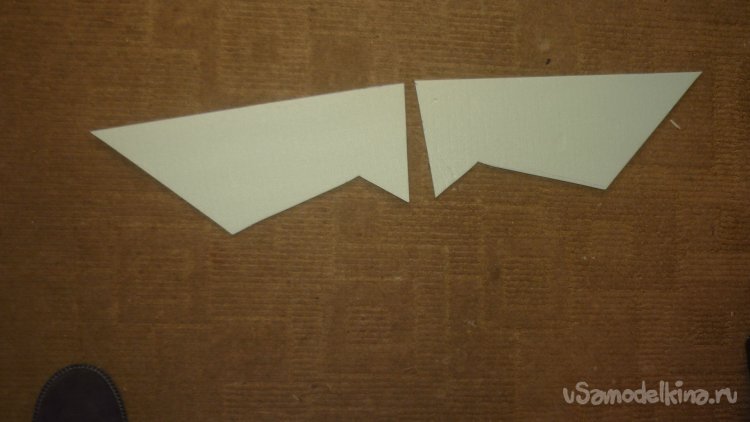

Три детали самой обшивки и две детали элевонов. После долеого размышдения, решил, свё же, отказаться от управляемого вектора тяги, оставив элевоны вм первоначальном виде..

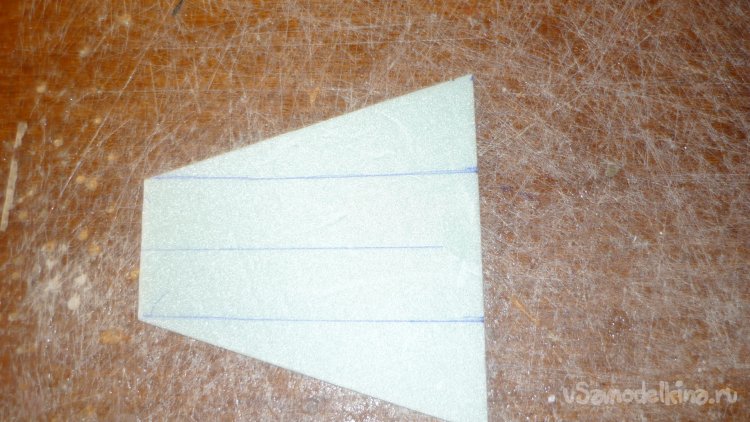

Сразу вырезал второй слой элевонов, они склеиваются в два слоя. Внутри вклеиваются деревянные реечки, сечением 2,5 х 2,5 мм.

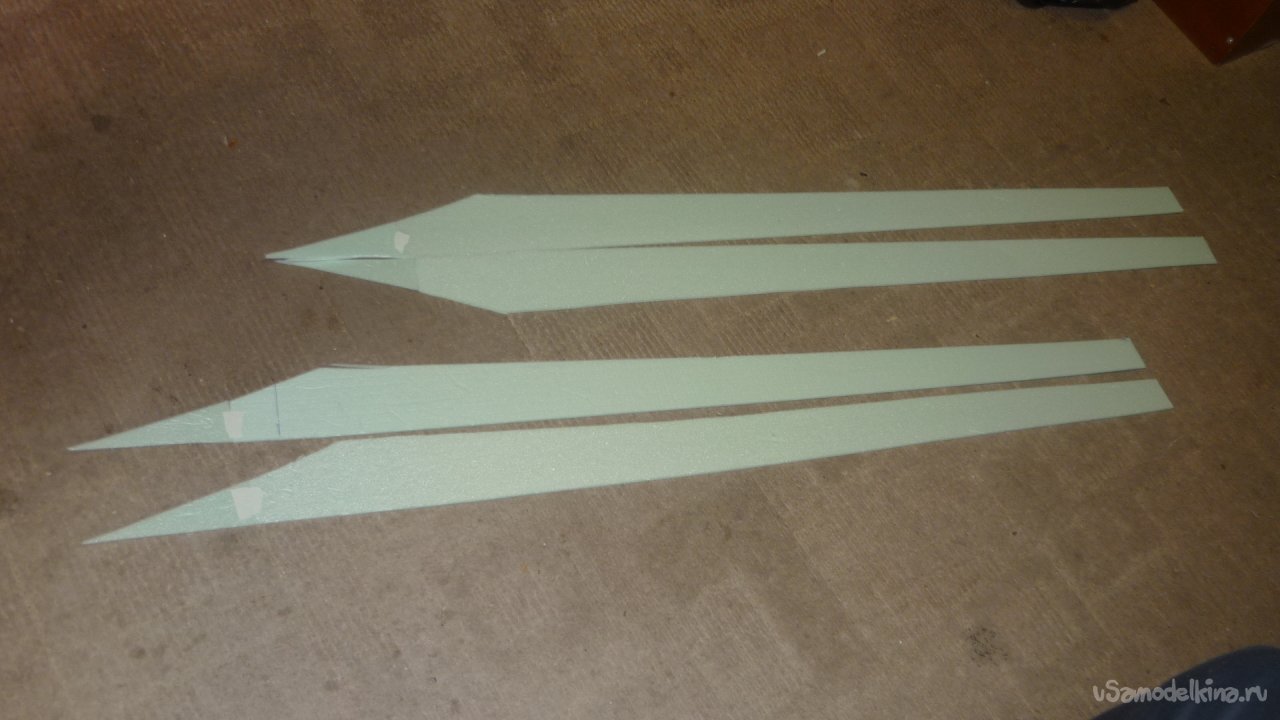

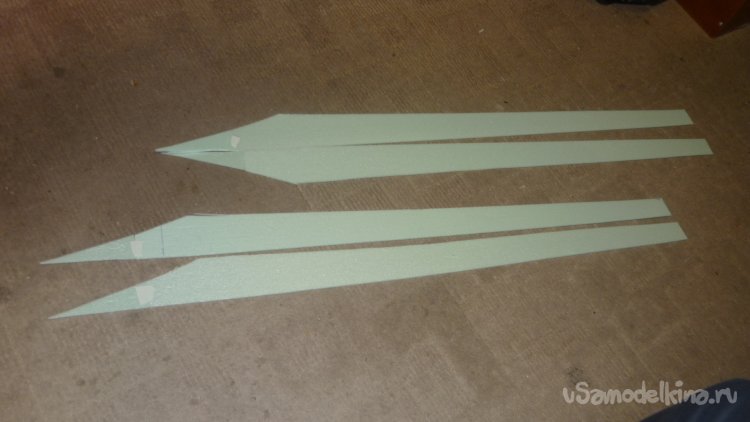

Вырезал заготовки боковых стенок фюзеляжа, они тоже склеиваются в два слоя.

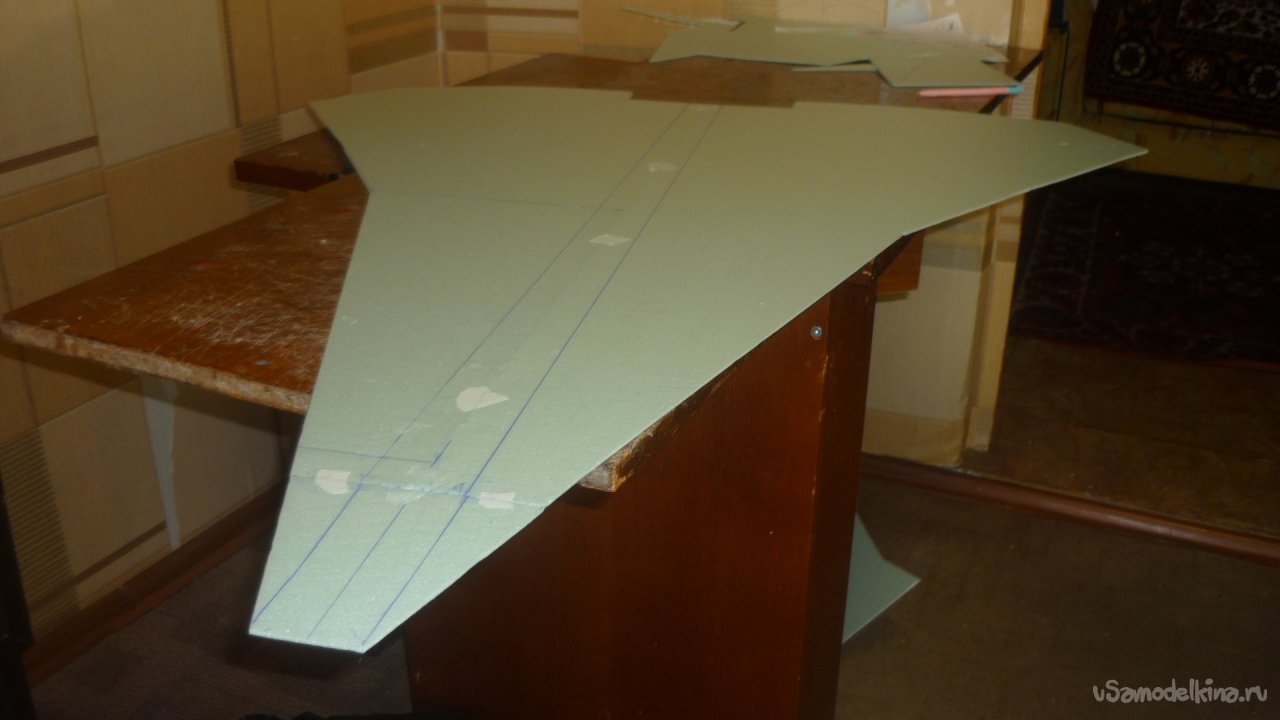

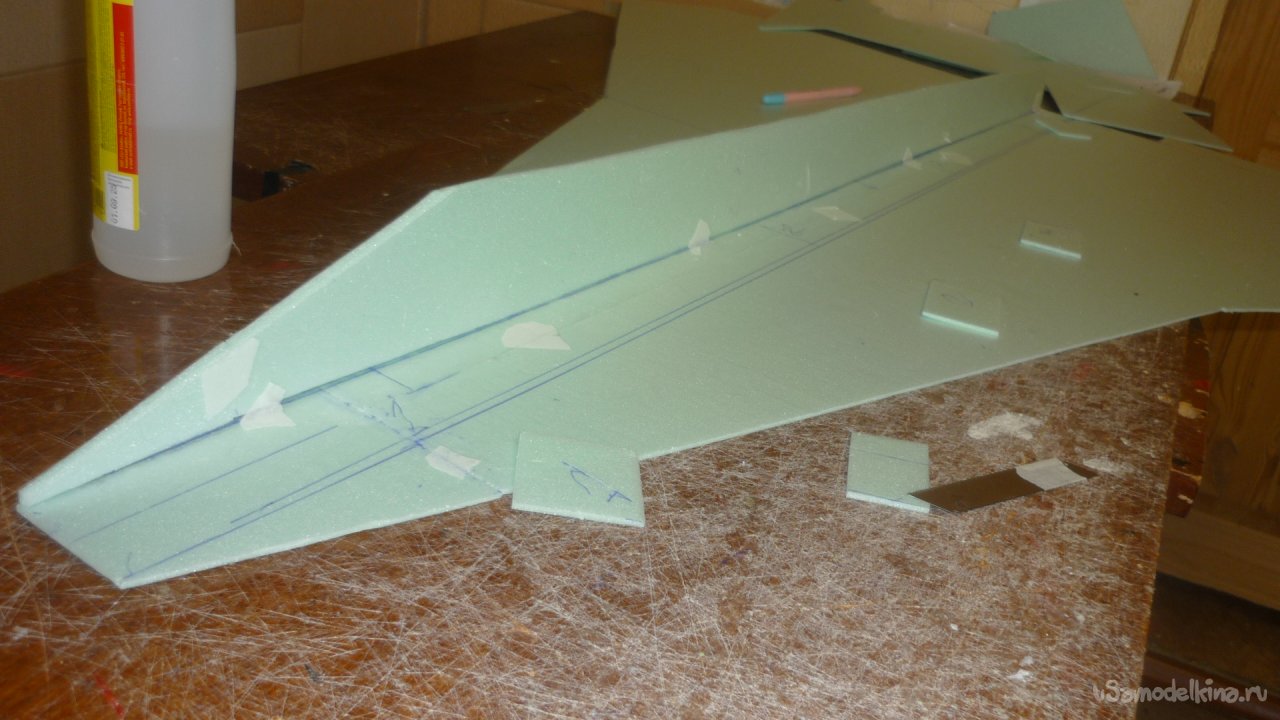

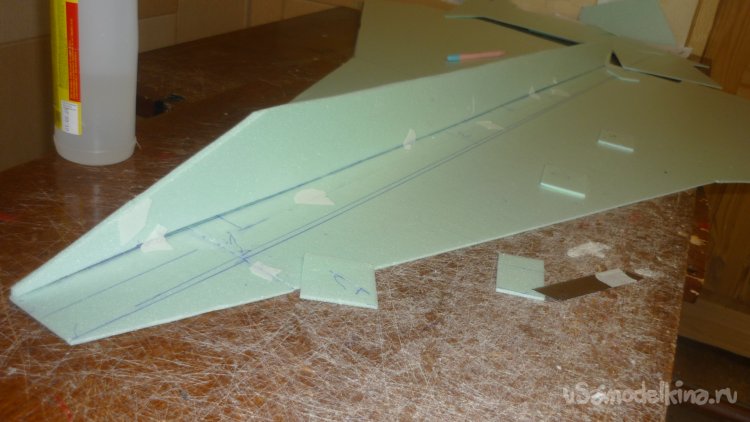

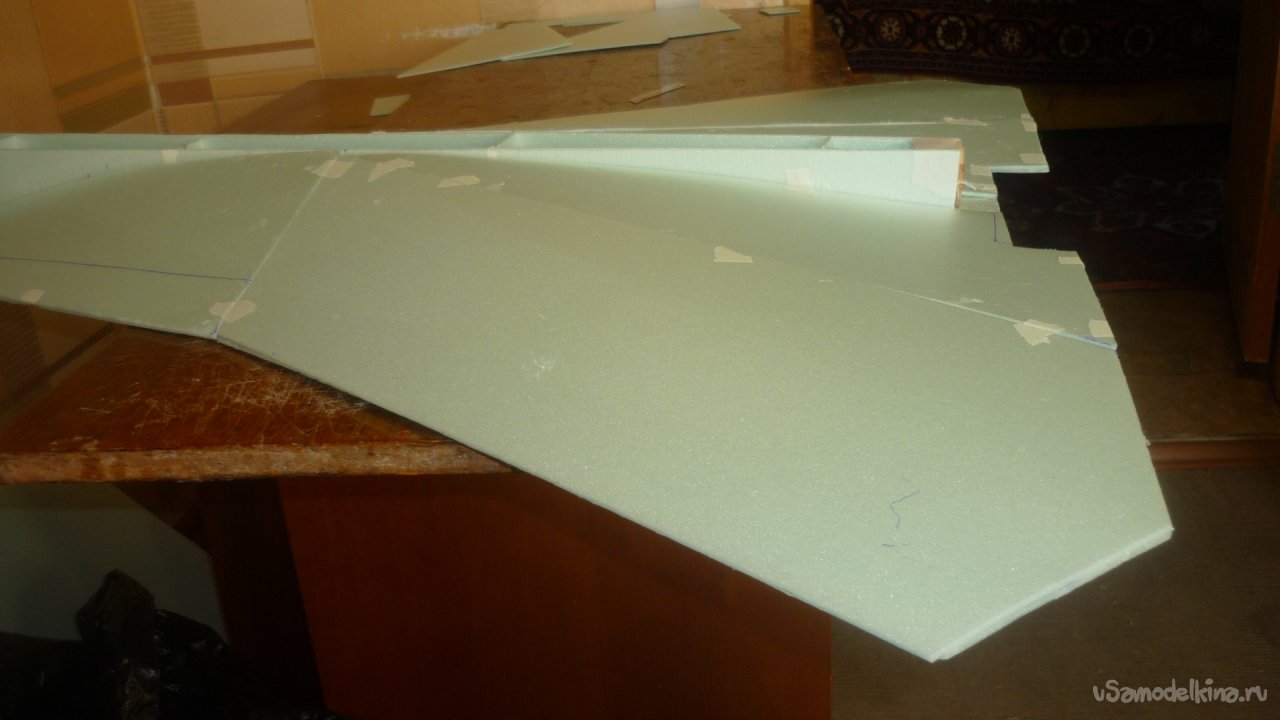

Склеил заготовки нижней обшивки модели - несущей плоскости, на которой монтируются все остальные детали конструкции модели.

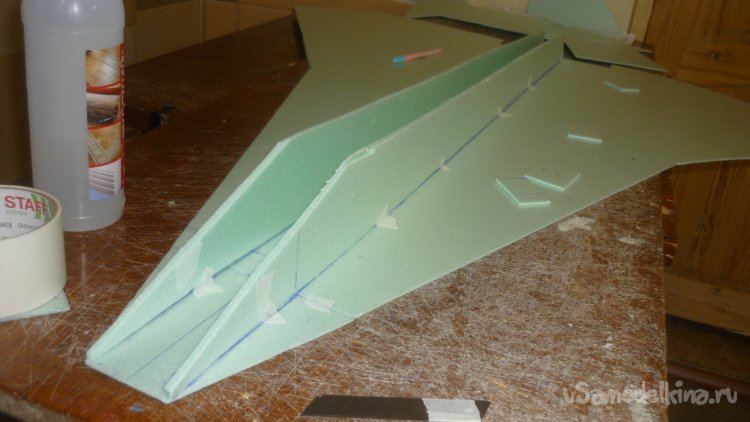

Начинаю монтаж боковых стенок фюзеляжа. Монтируую правую стенку.
Монтирую левую стенку фюзеляжа.

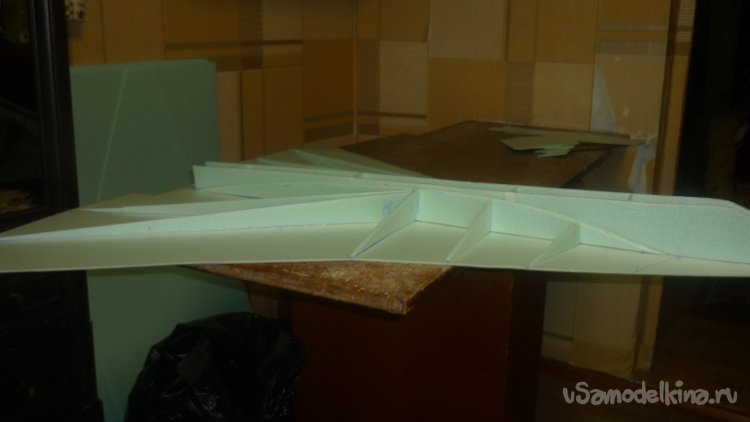

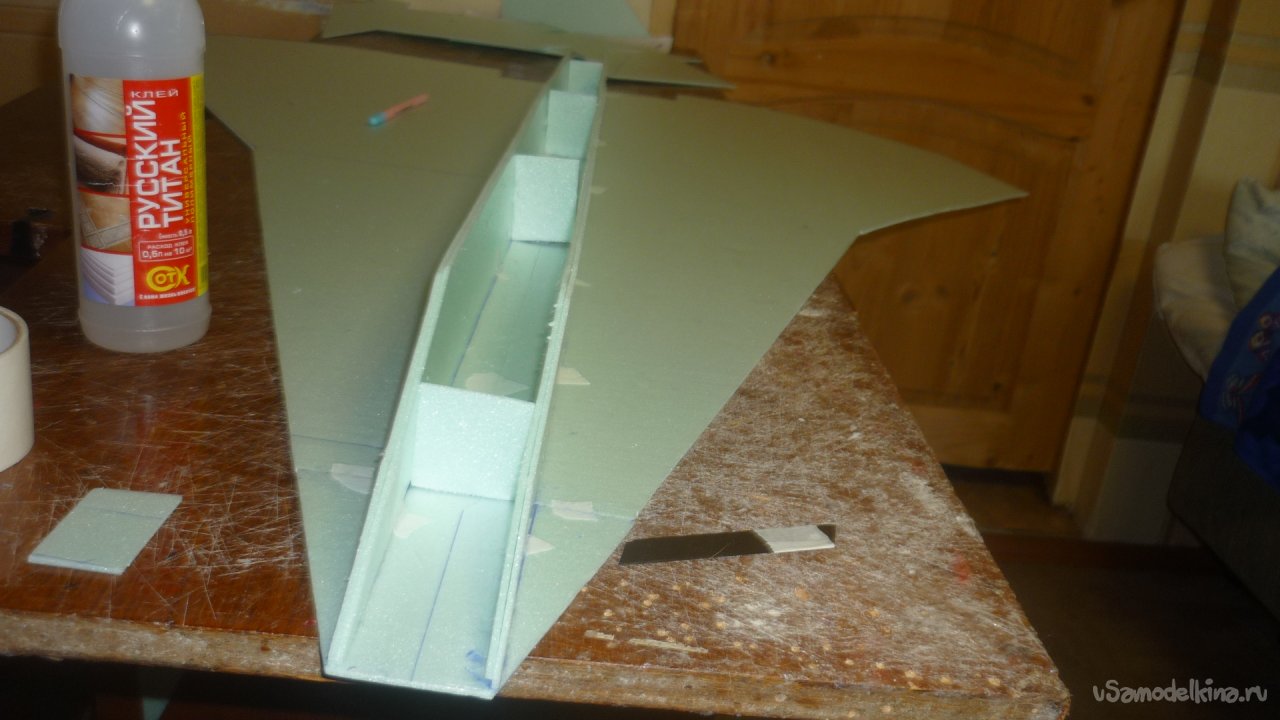

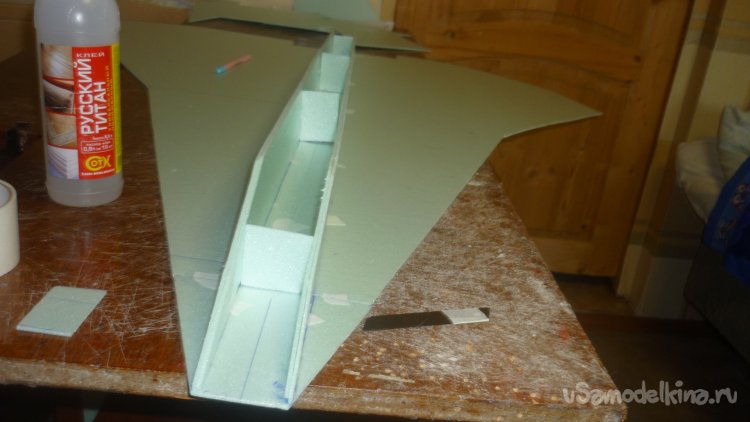

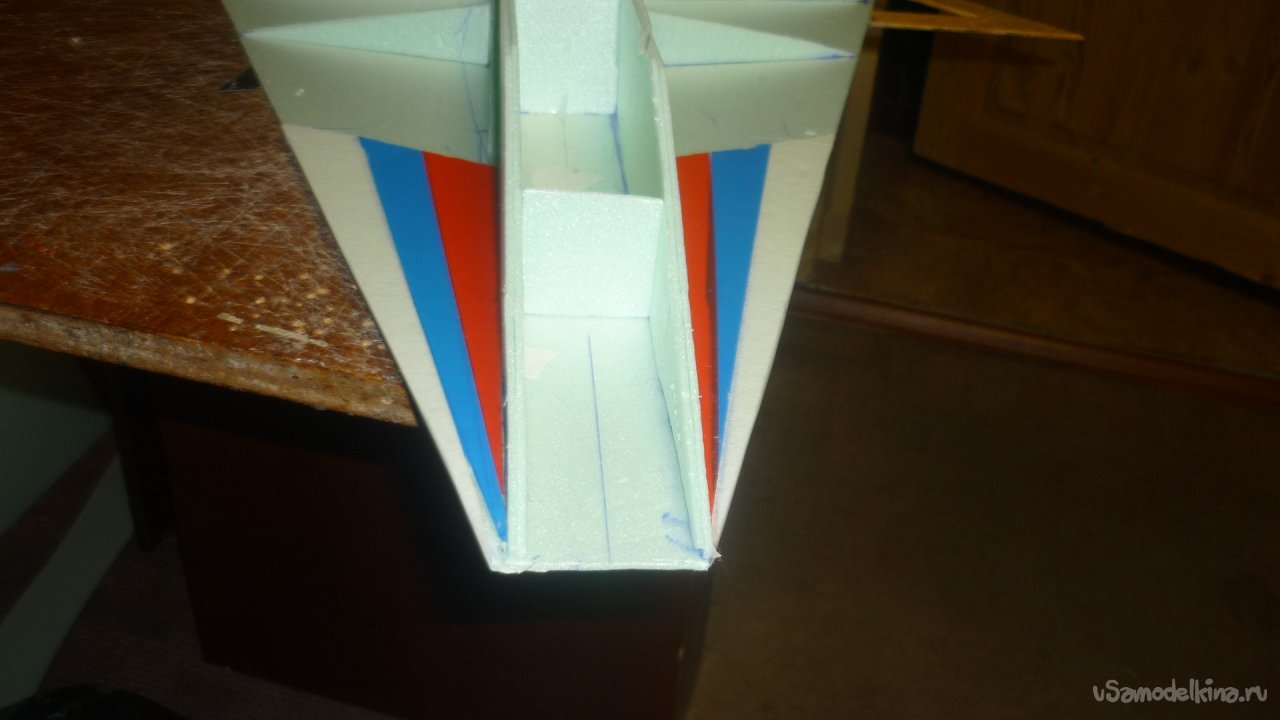

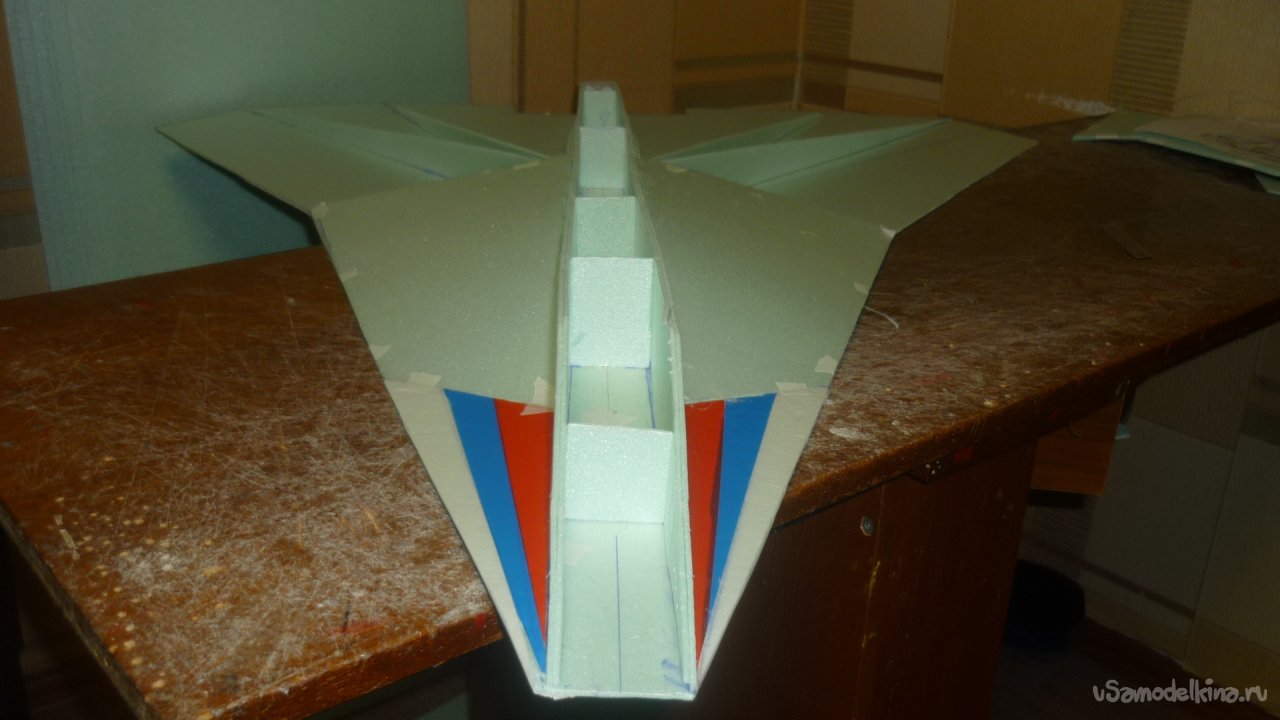

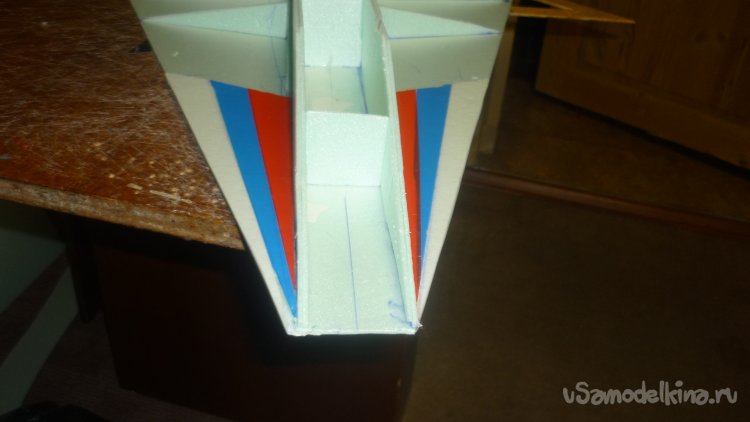

Выкраиваю и подгоняю по месту вклейки внутренние, вертикальные перегородки фюзеляжа. Монтирую.

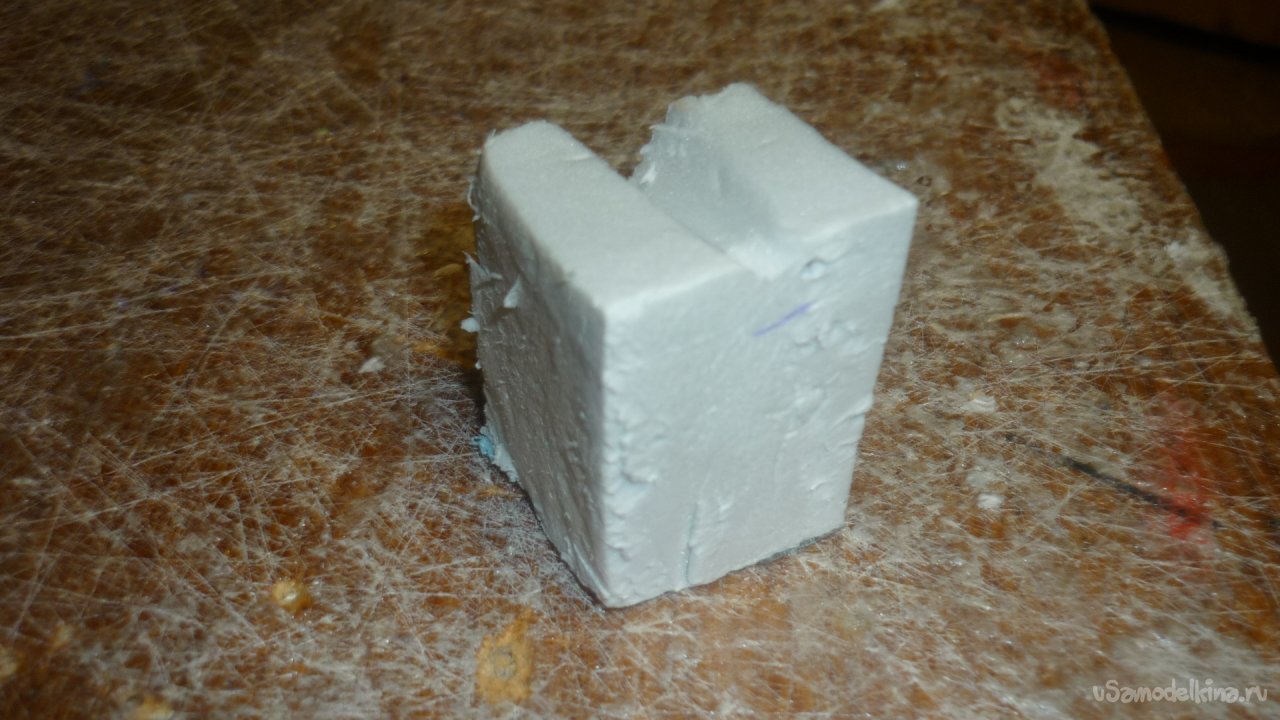

Из обрезка утеплителя вырезал кусочек для основы моторамы.

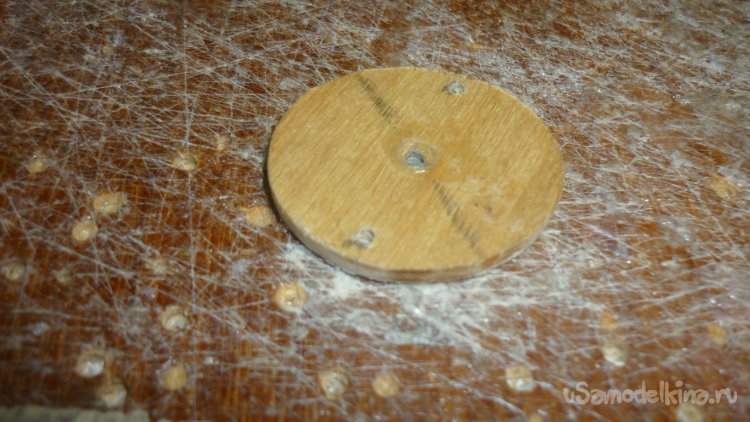

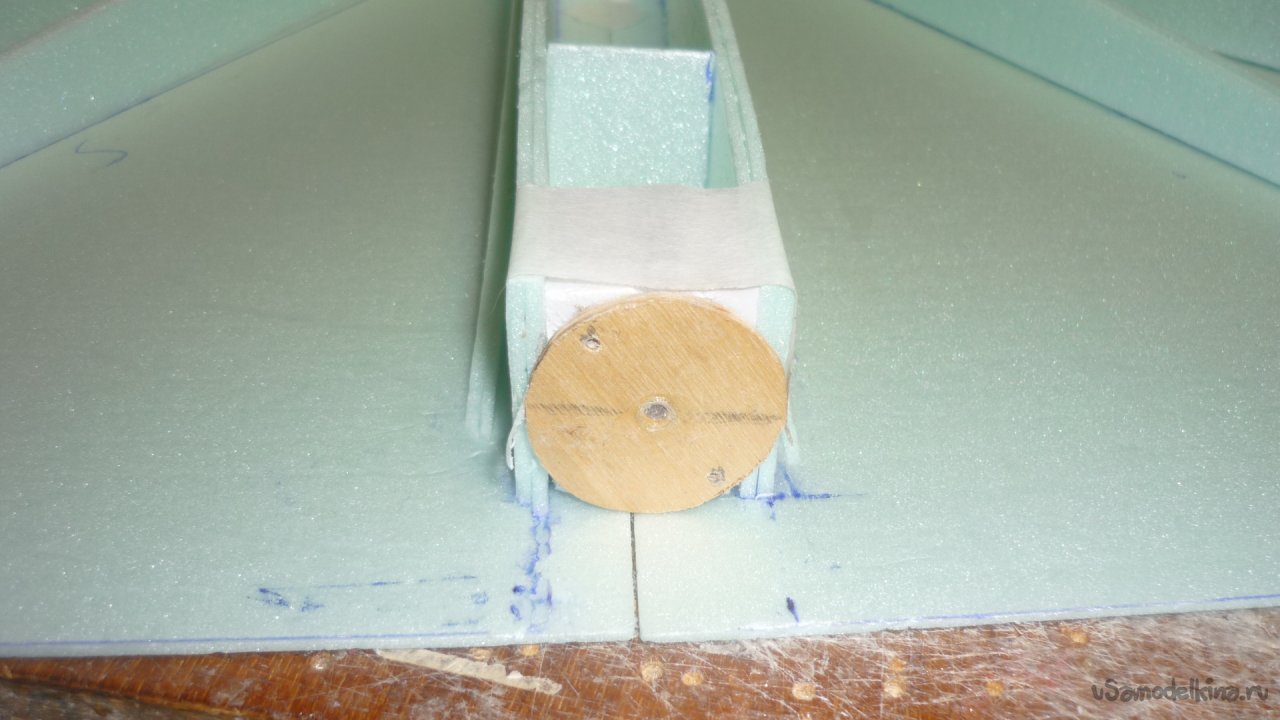

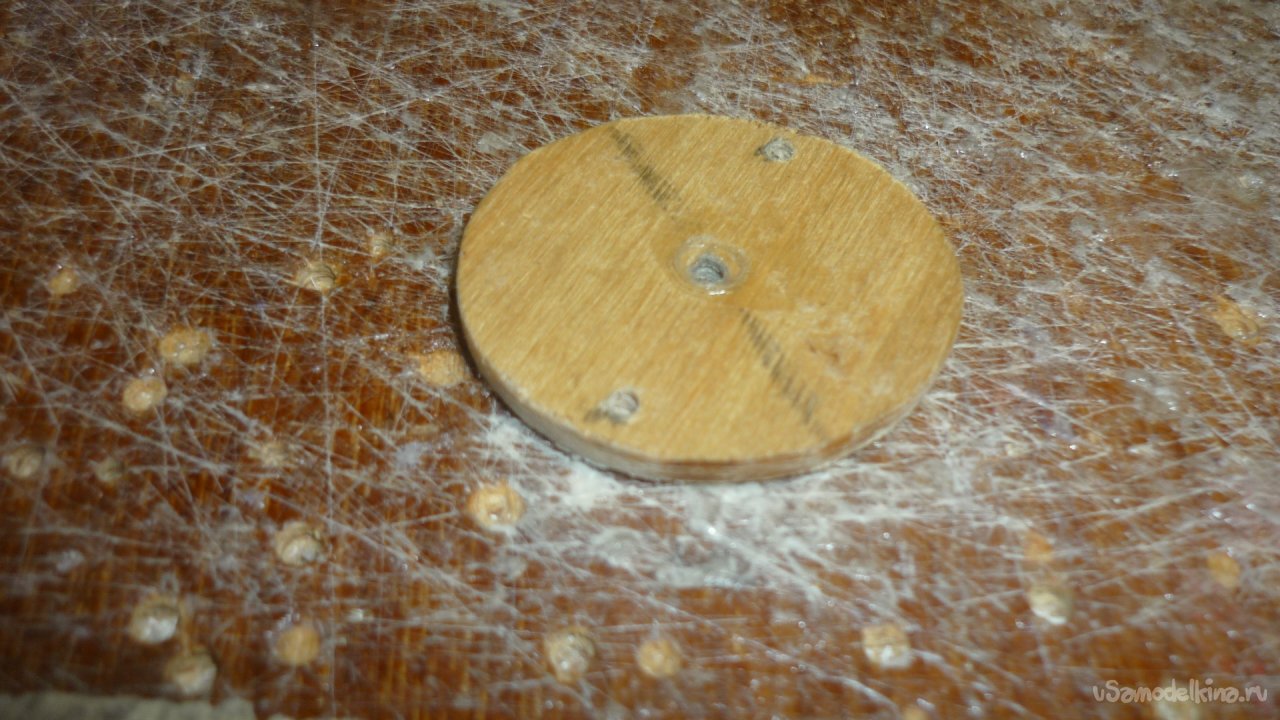

Из 3 мм. фанеры вырезал кружочек и приклеил на основу из утеплителя.

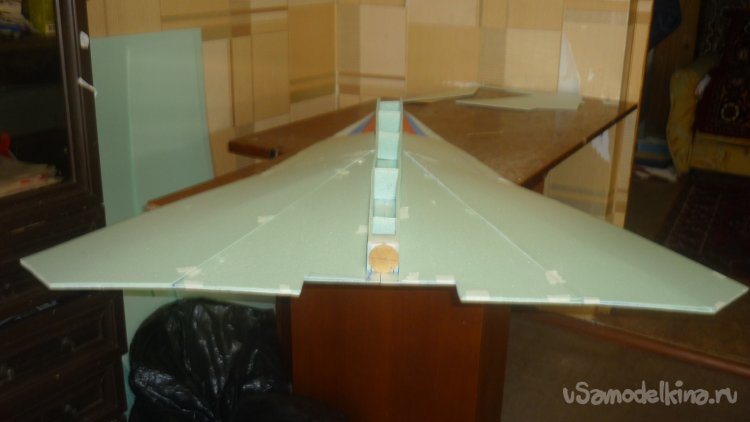

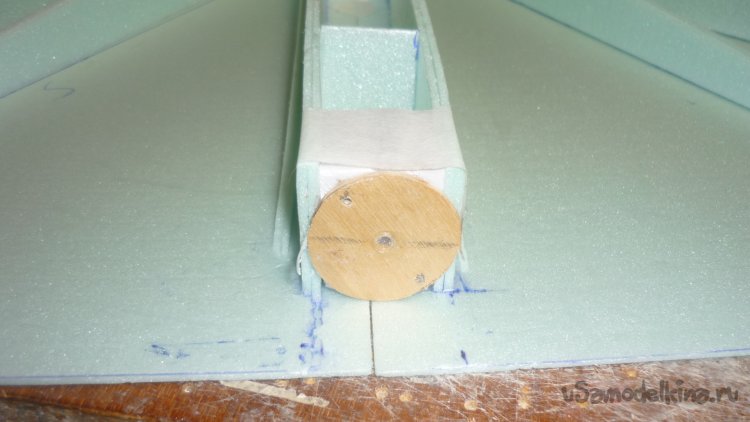

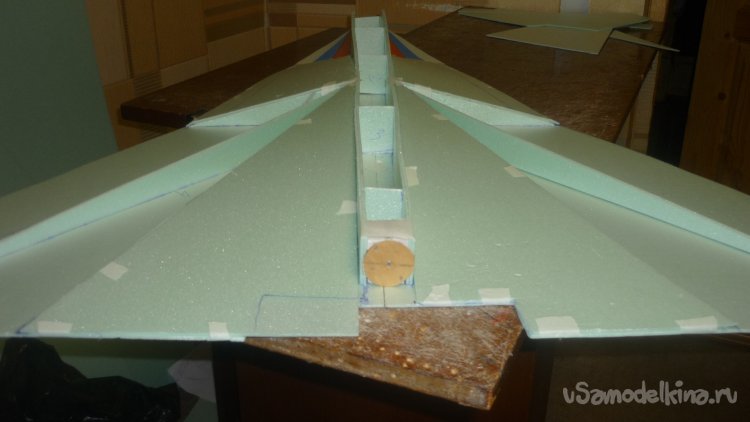

Вклеил мотораму в хвостовой части фюзеляжа.

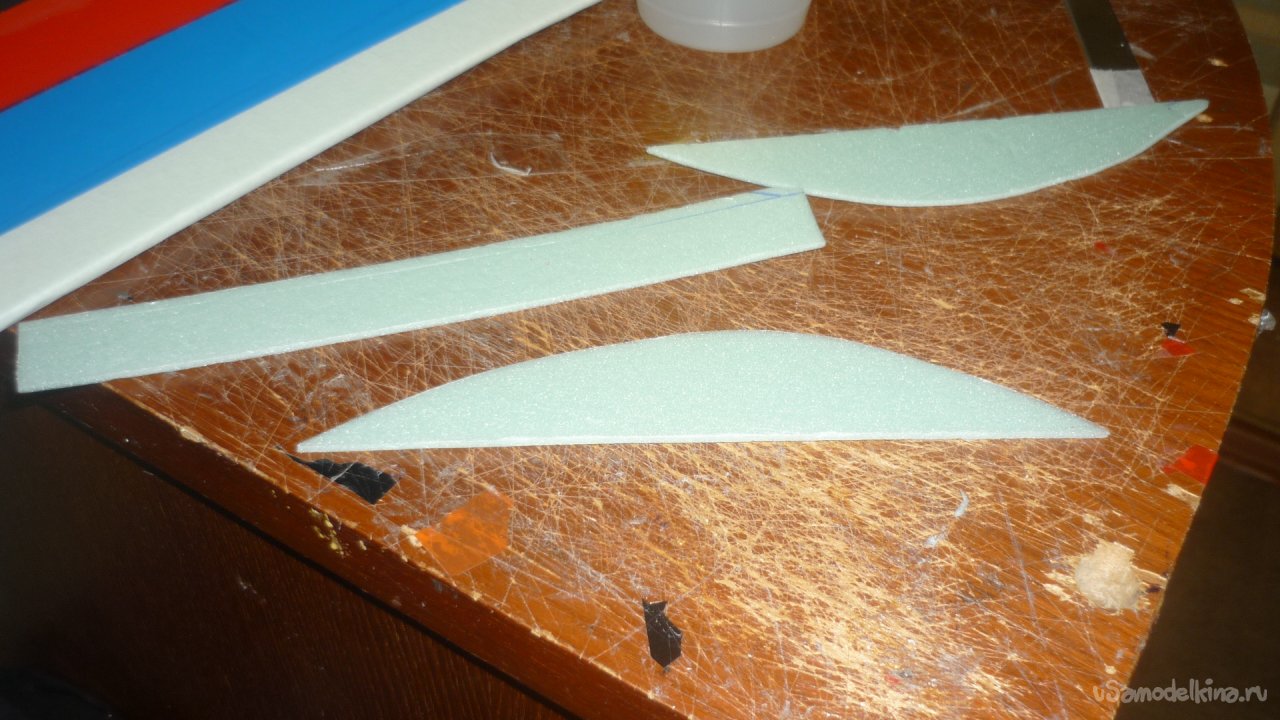

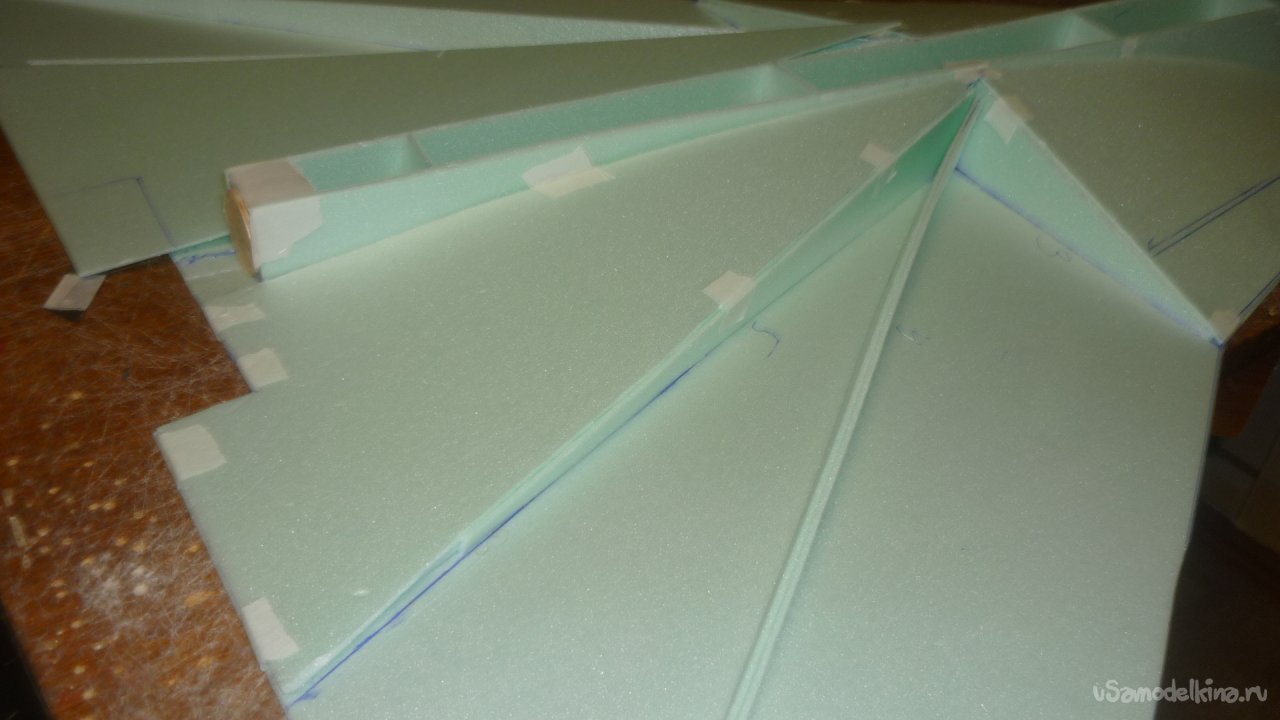

Вырезал заготовки для корневой нервюры и лонжеронов.
К сожалению фотографии утрачены.

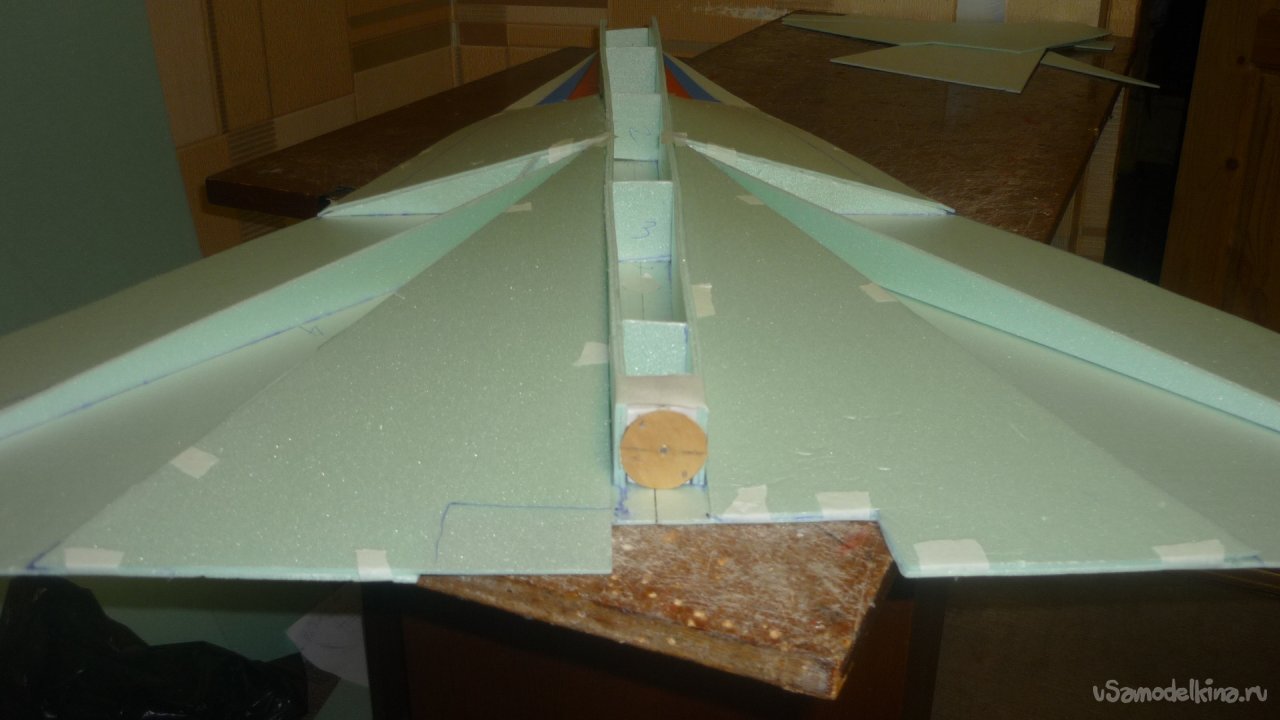

Склеил заготовки корневой нервюры и лонжеронов в два слоя. Смонтировал на модель.

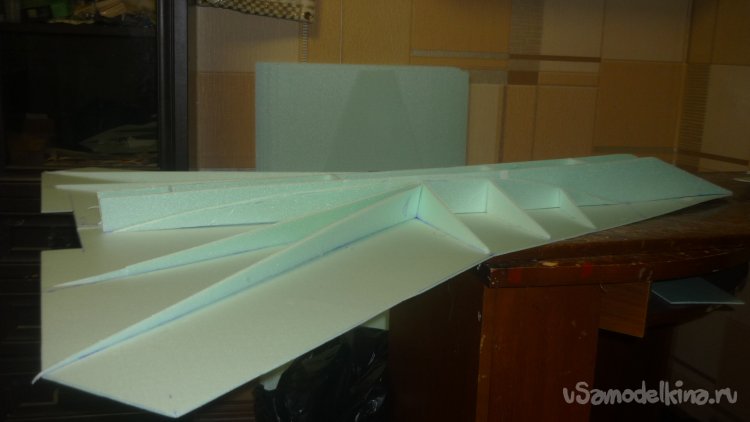

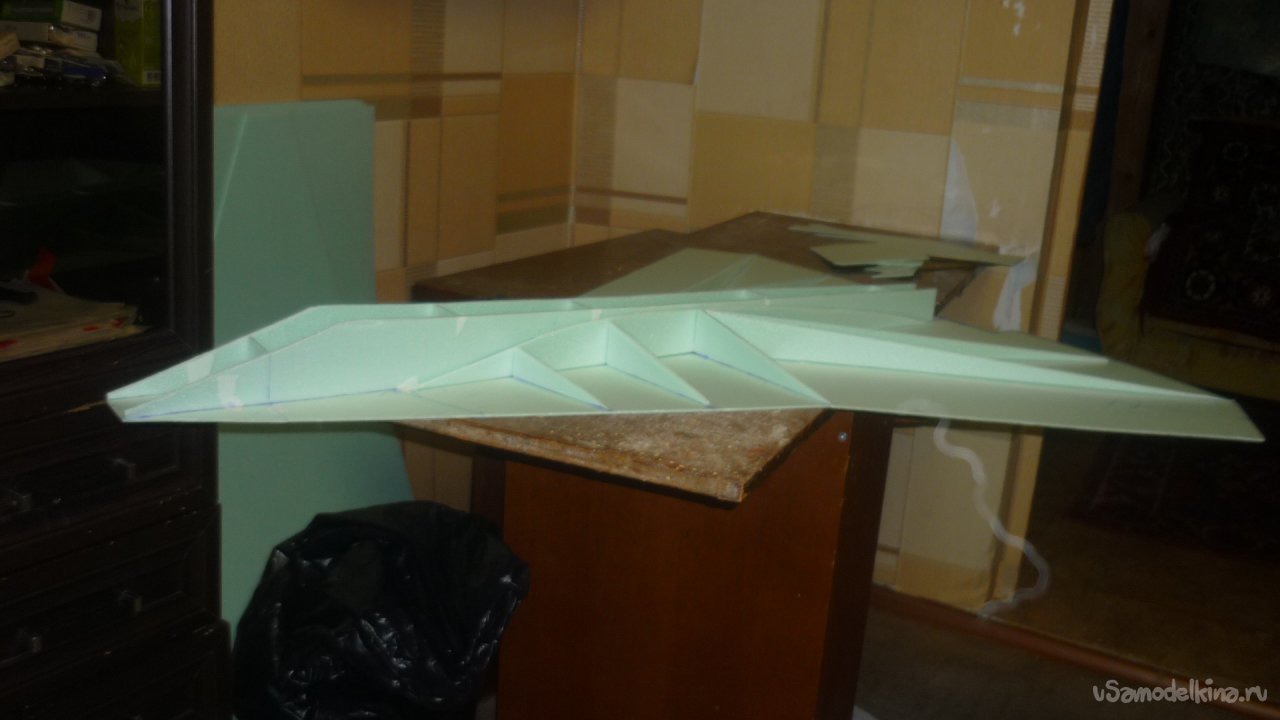

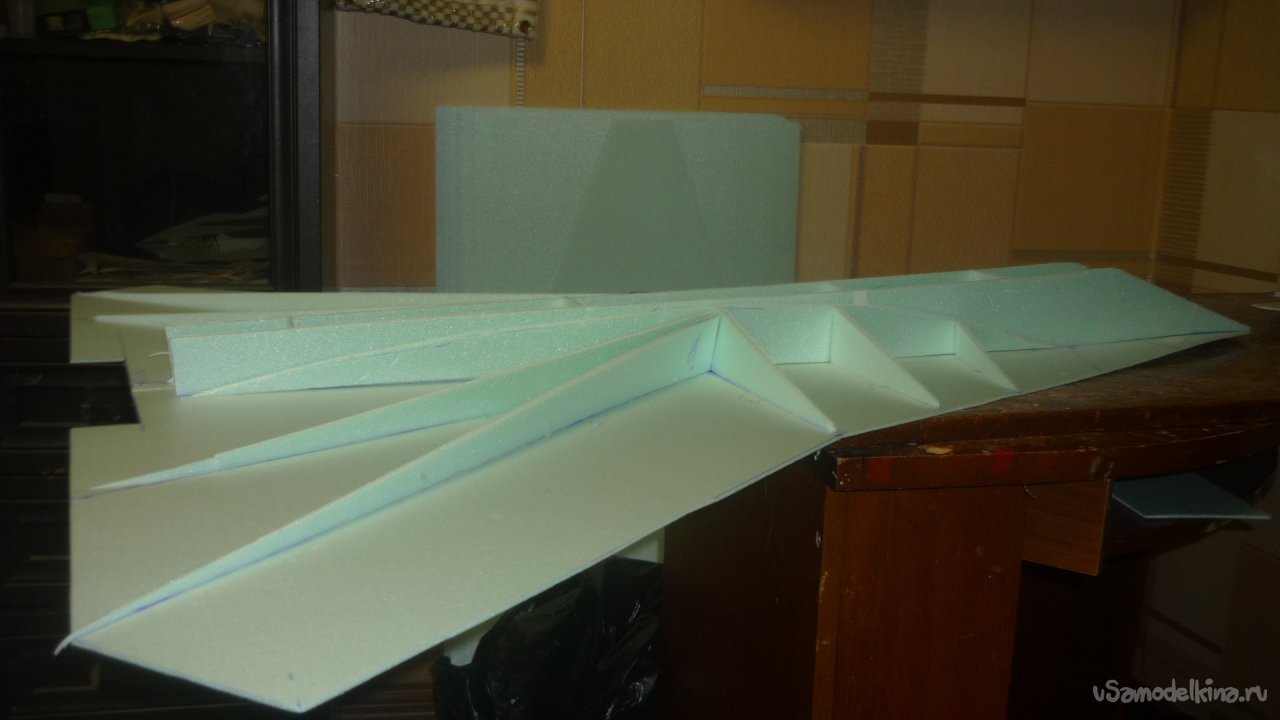

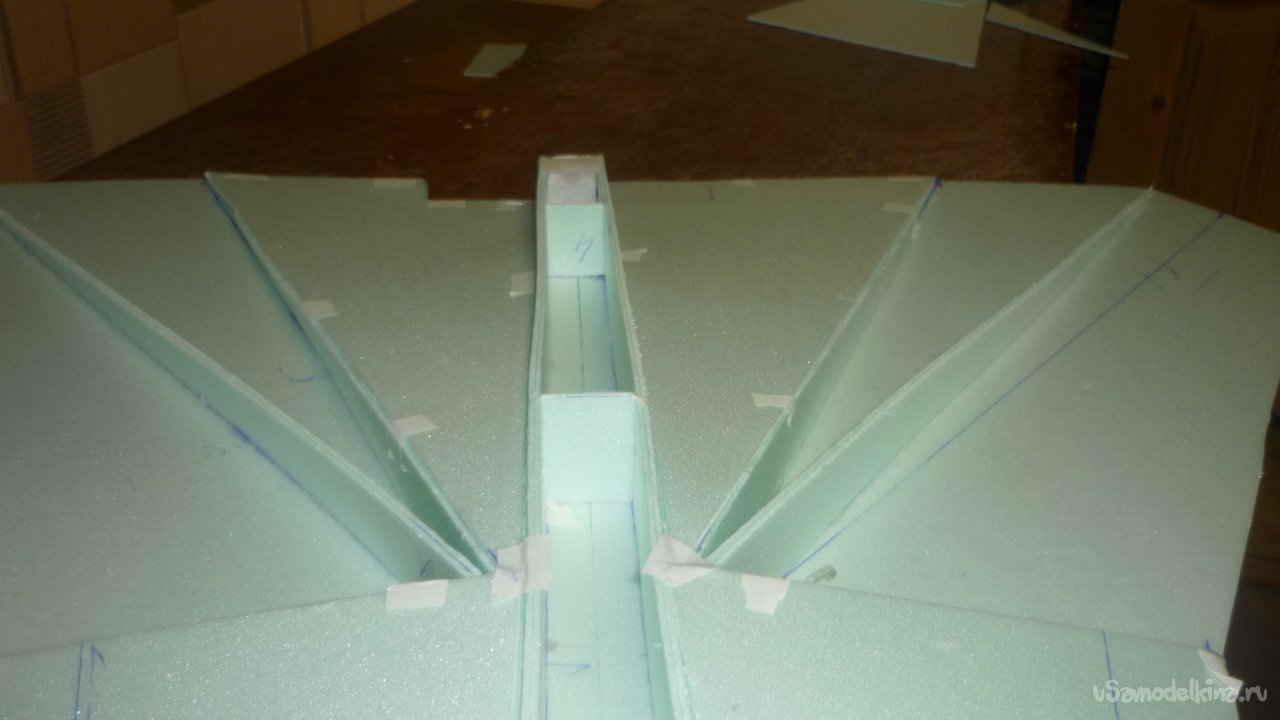

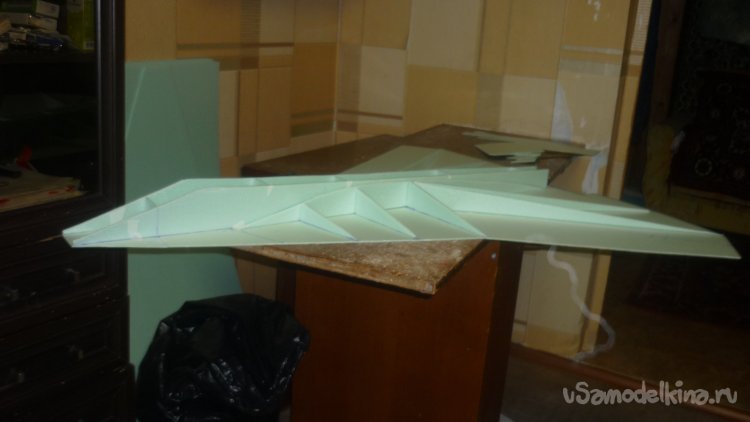

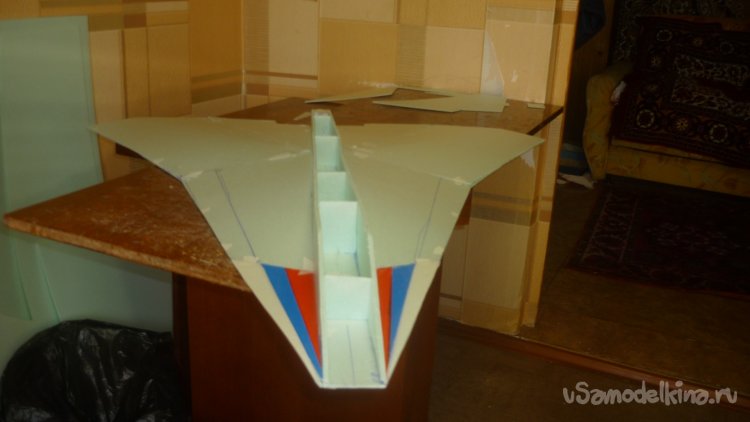

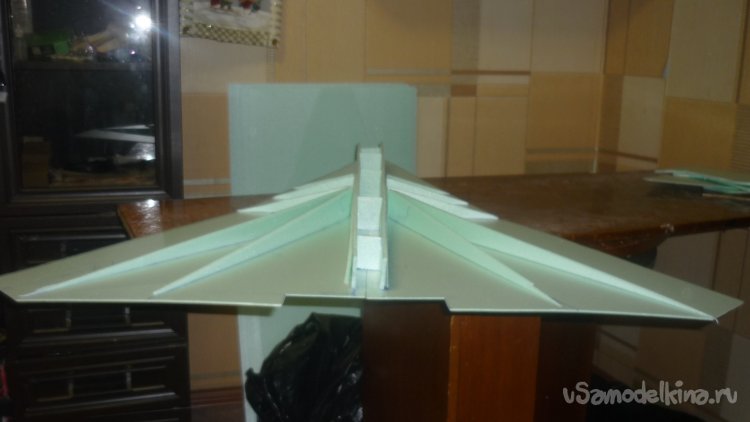

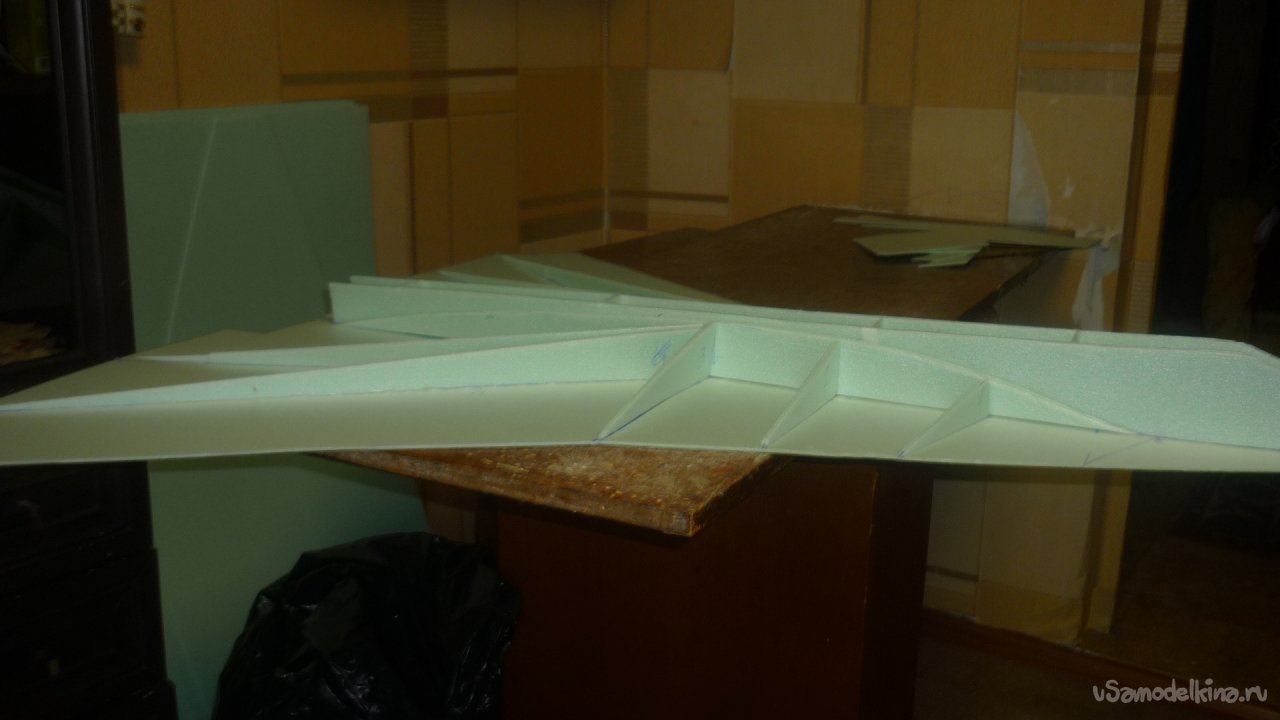

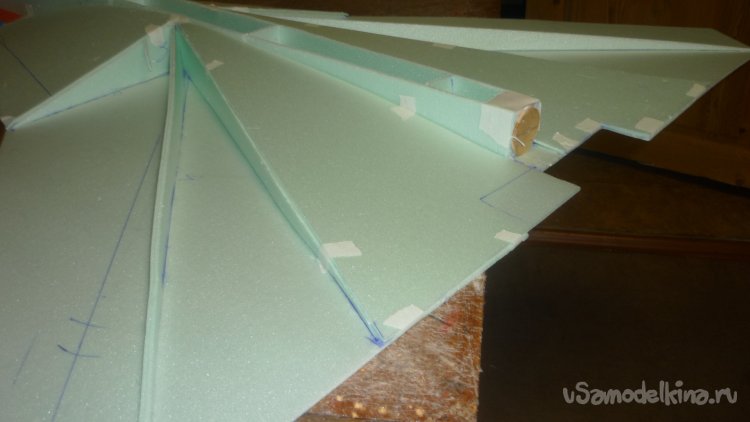

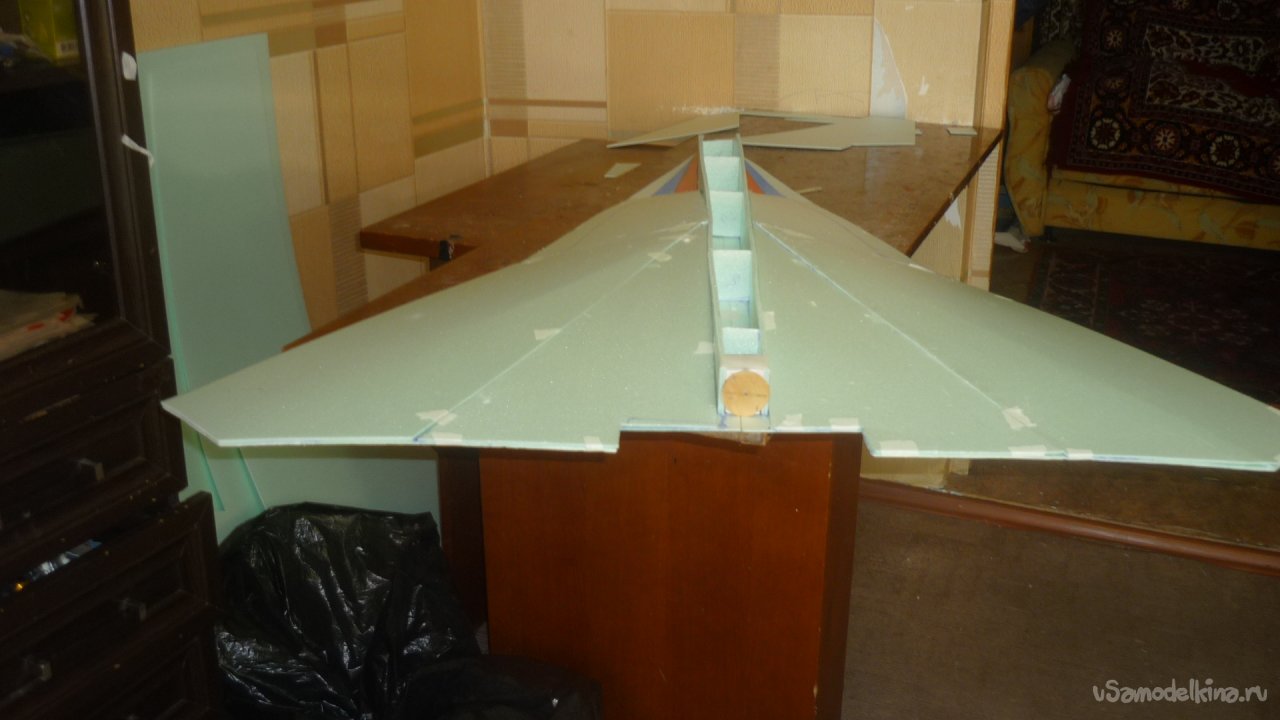

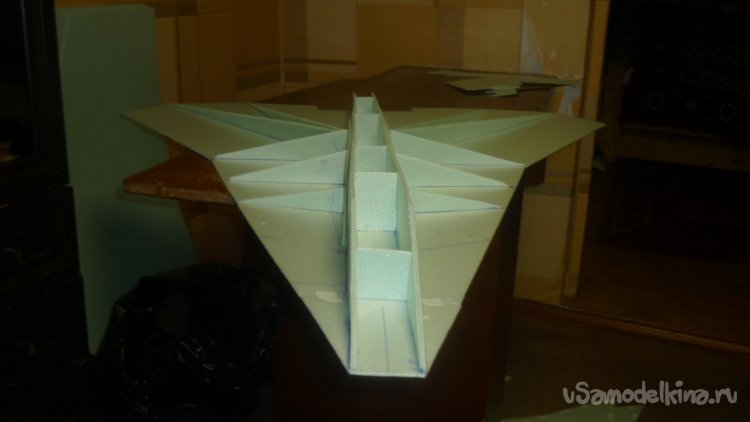

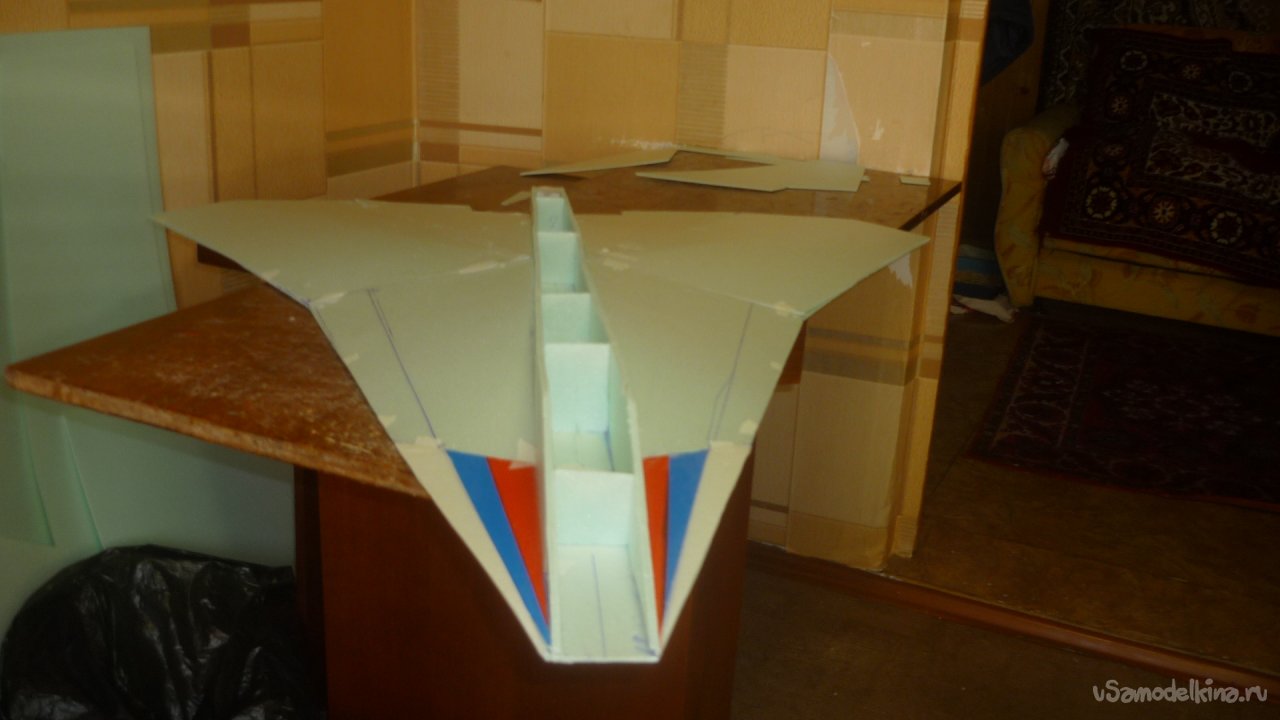

Получился вот такой "скелет" на который буду монтировать внешнюю обшивку модели.

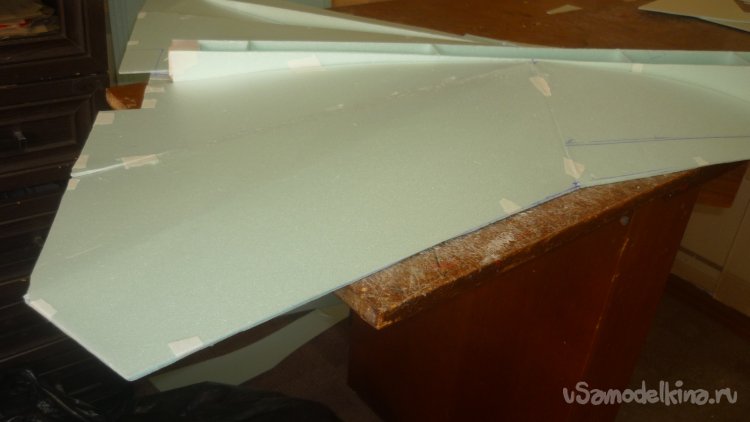

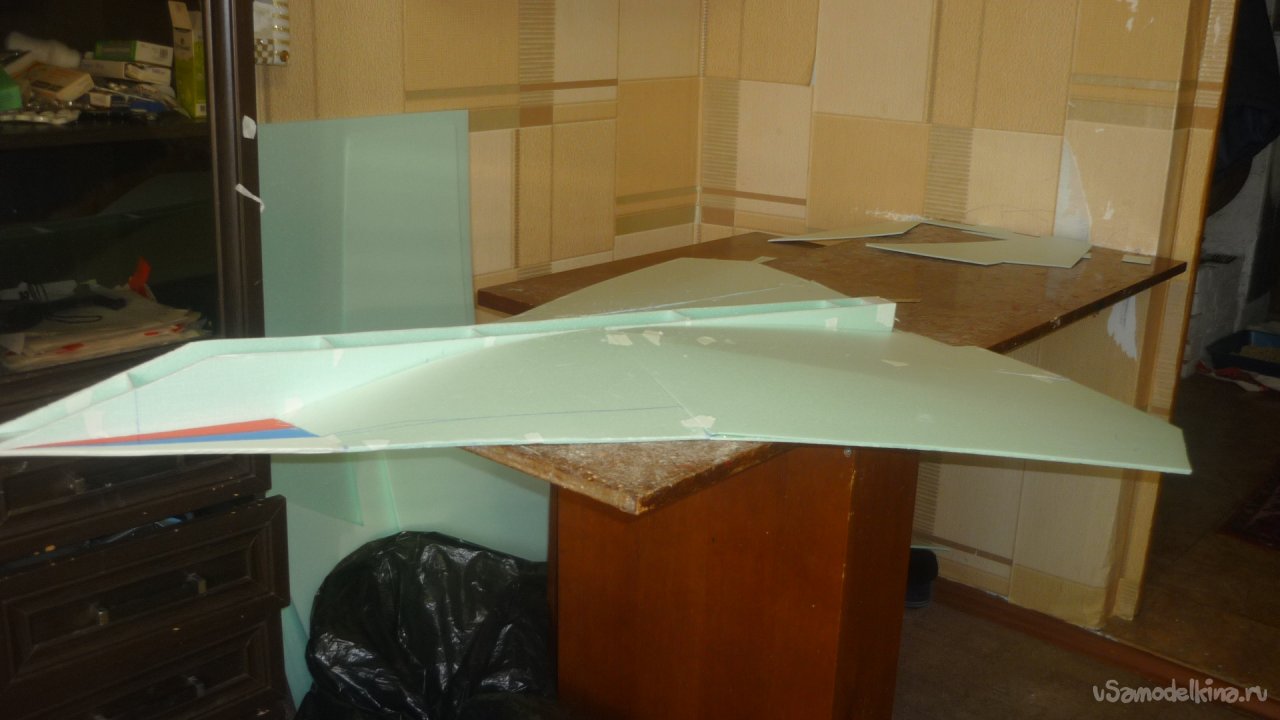

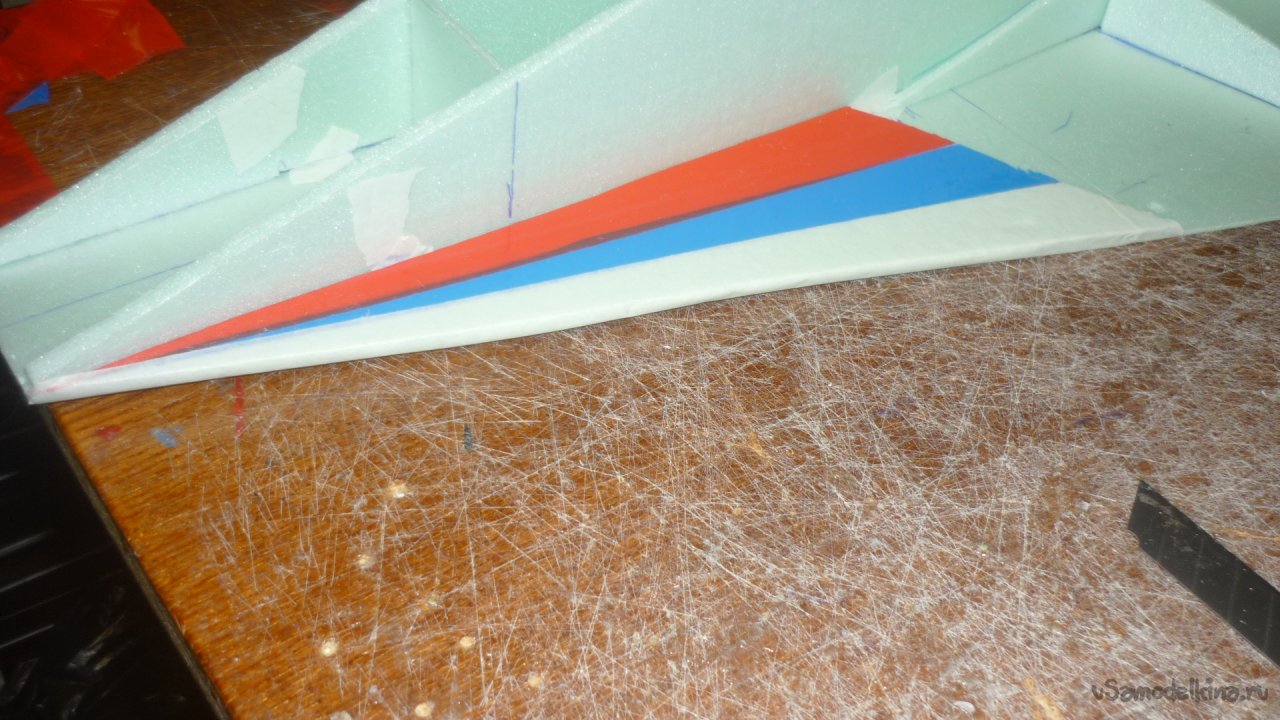

Начинаю выкраивать и подгонять по месту фрагменты внешней обшивки в носовой части модели. Обтянул цветным скотчкм.

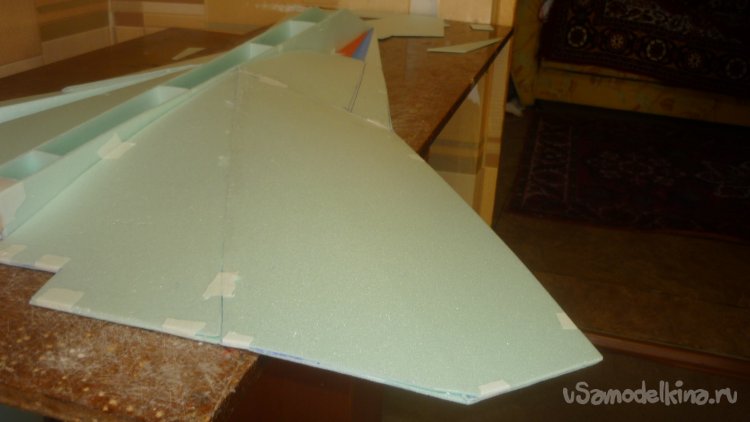

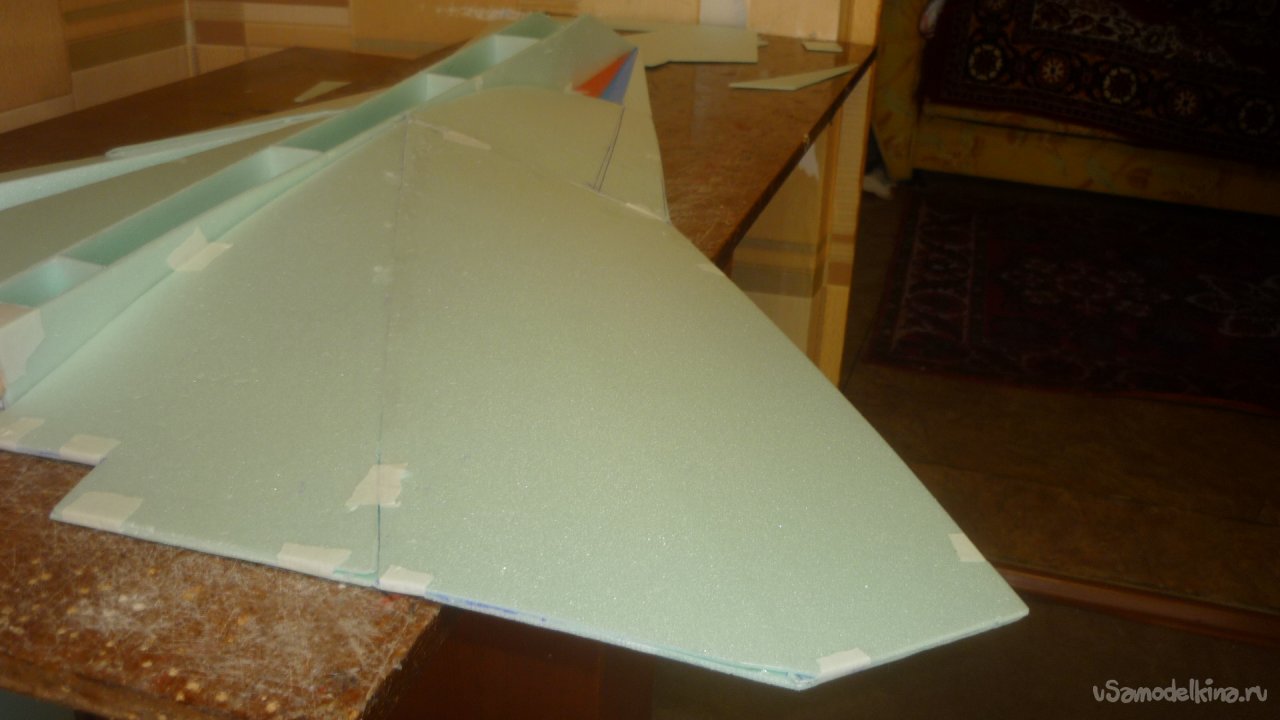

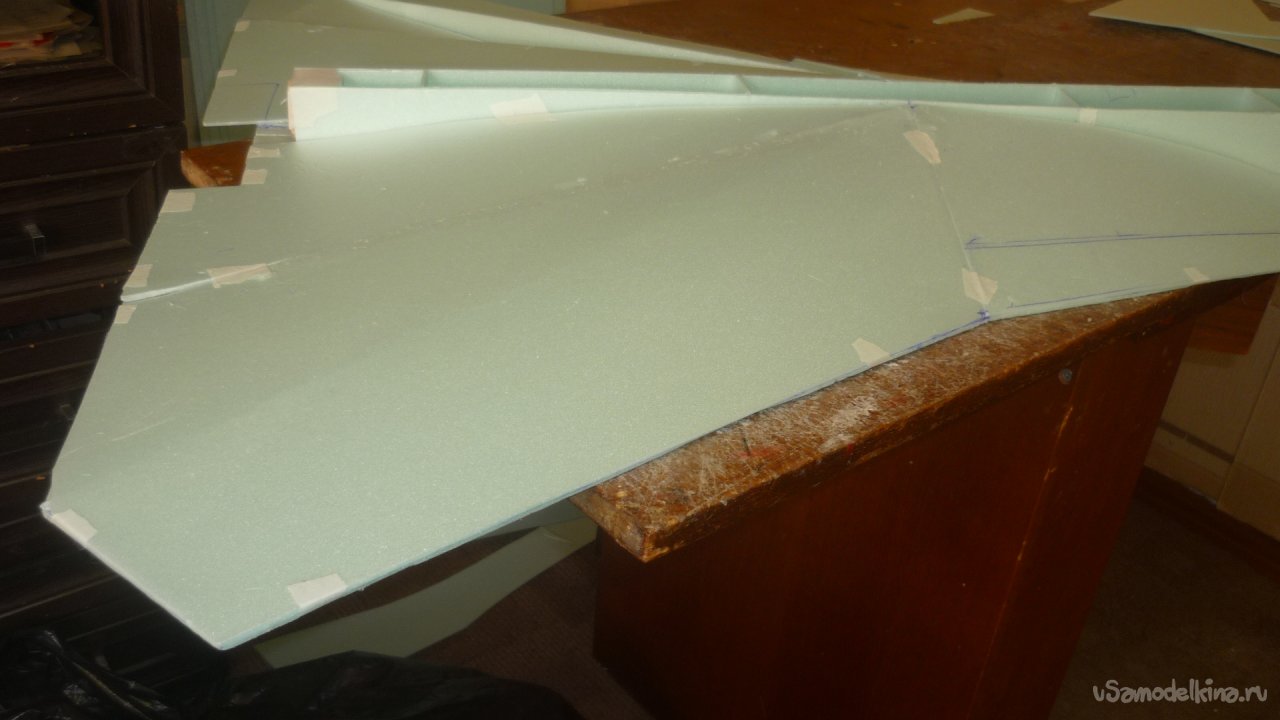

Выкоаиваю заготовки внешней обшивки в средней части модели.
Заканчиваю монтаж внешней обшивки модели.

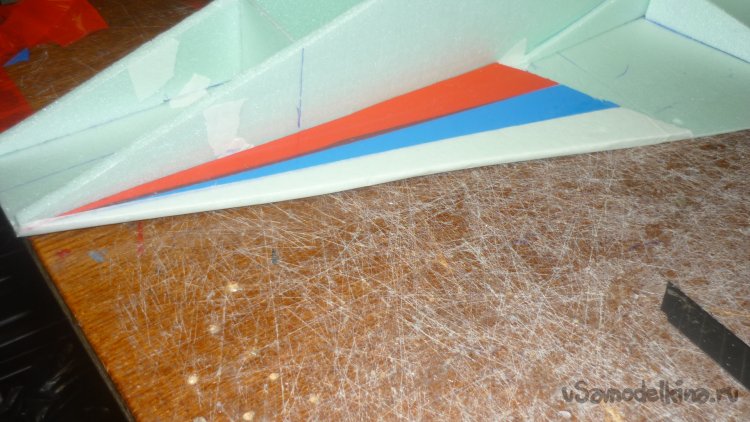

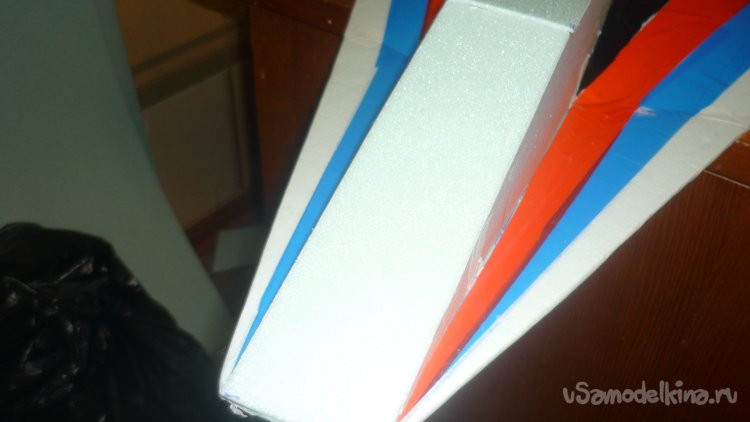

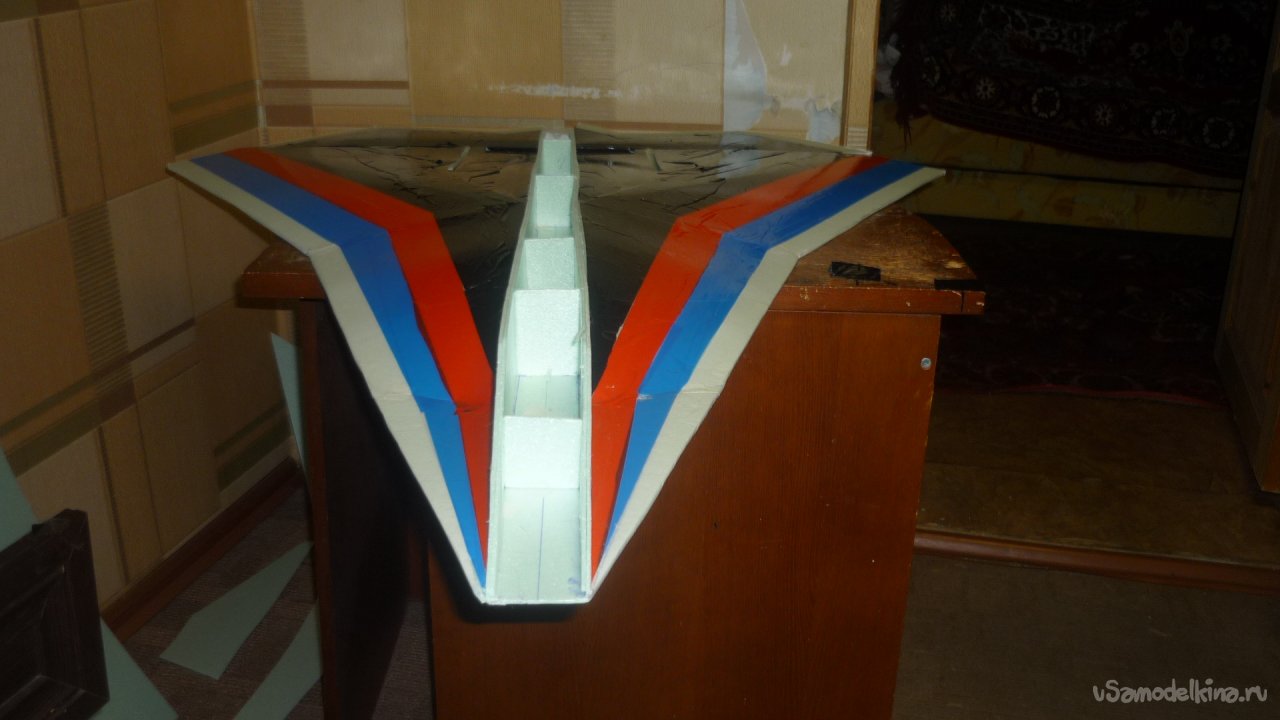

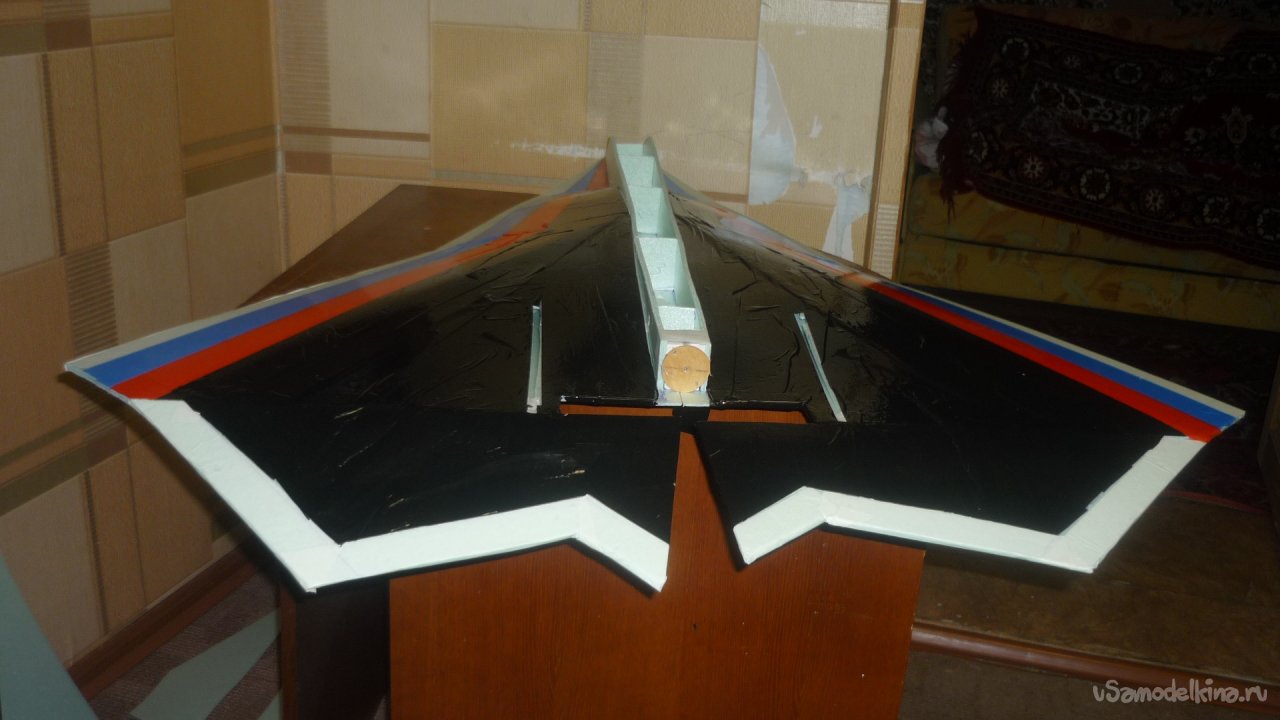

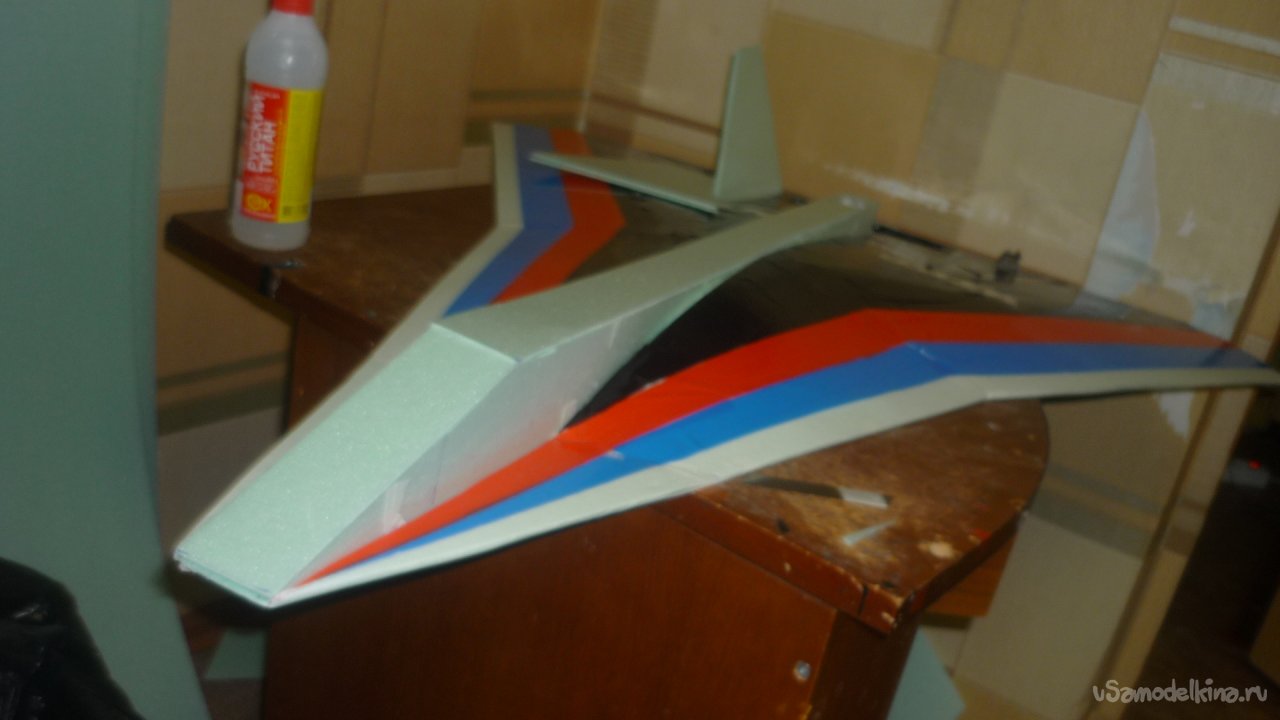

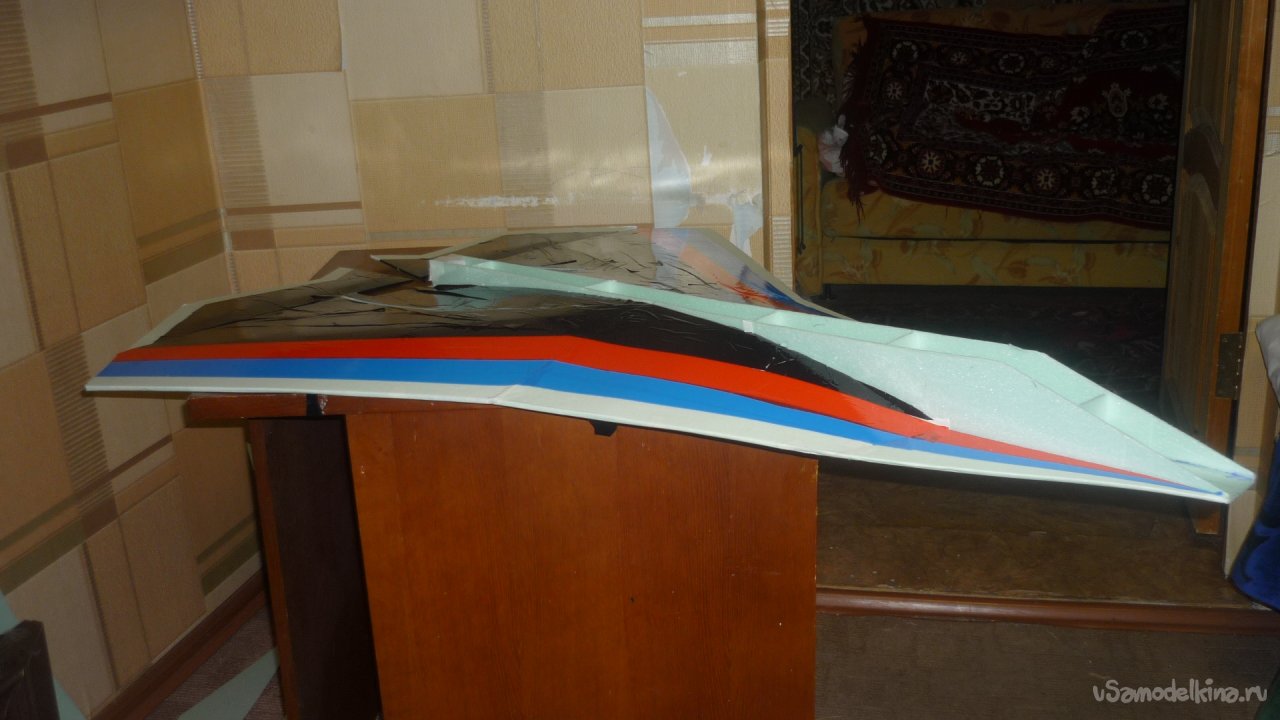

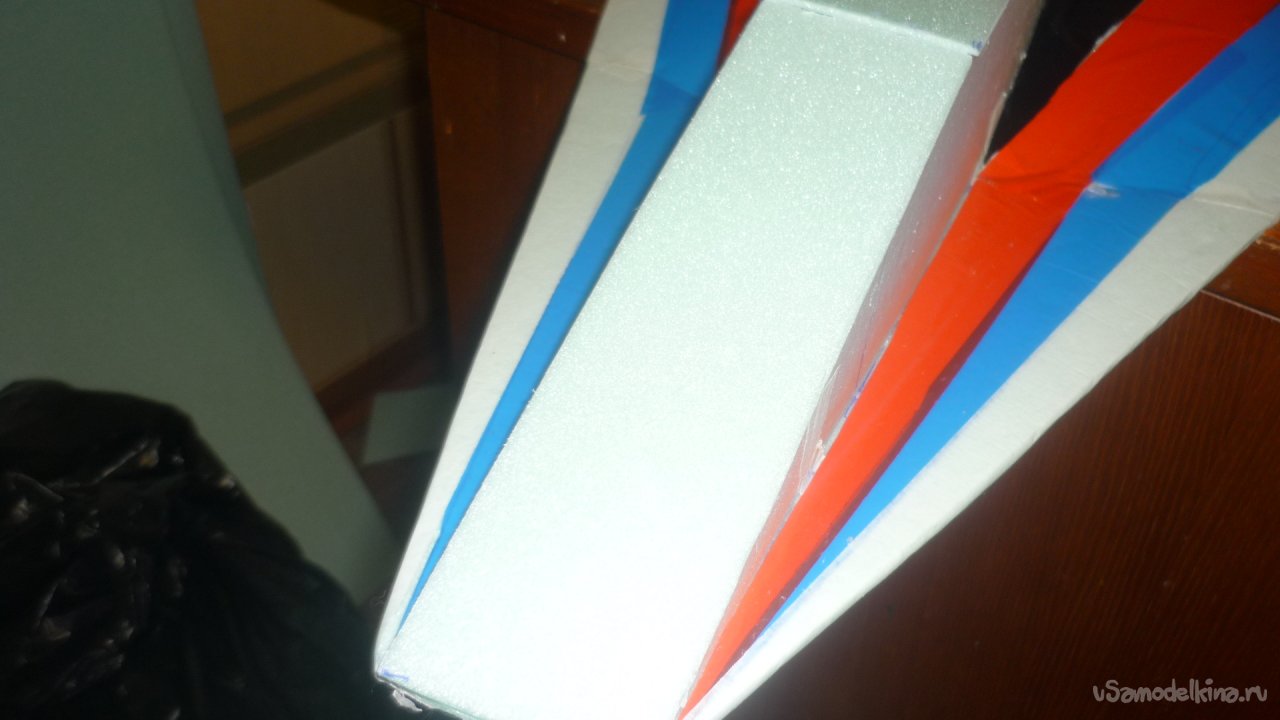

Провожу обтяжку модели цветным скотчем.

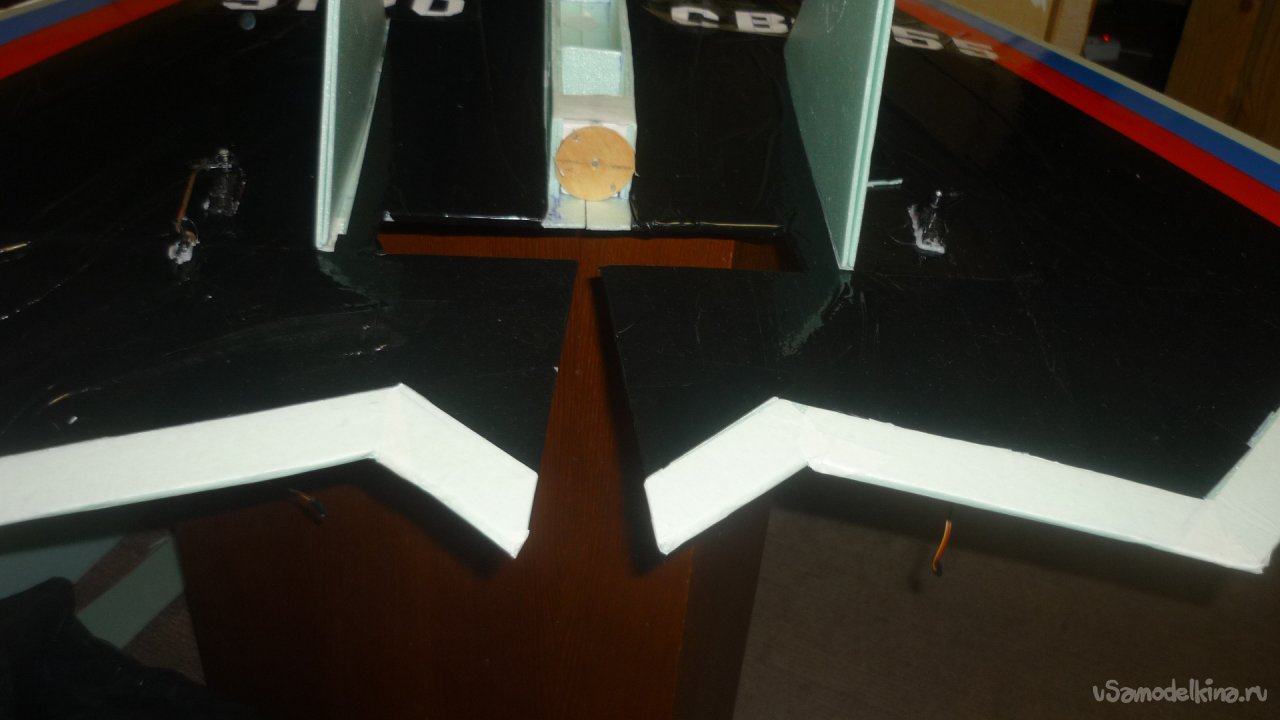

Во внешней обшивке, хвостовой части модели сделал прорези для установки килей. На бумажный, малярный скотч навесил элевоны.
Вырезал заготовки для килей, примерил.

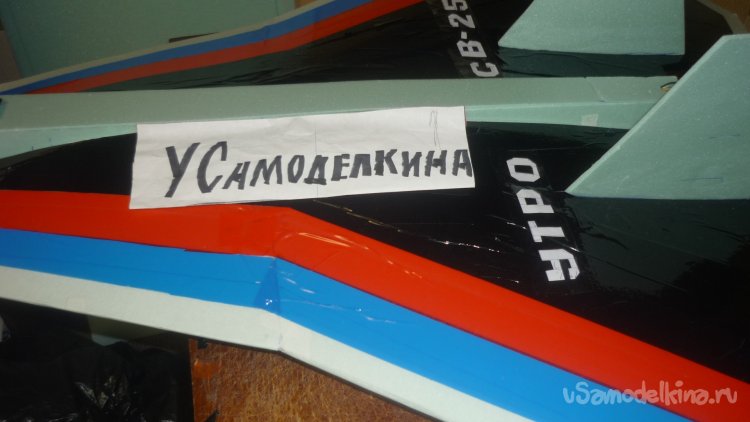

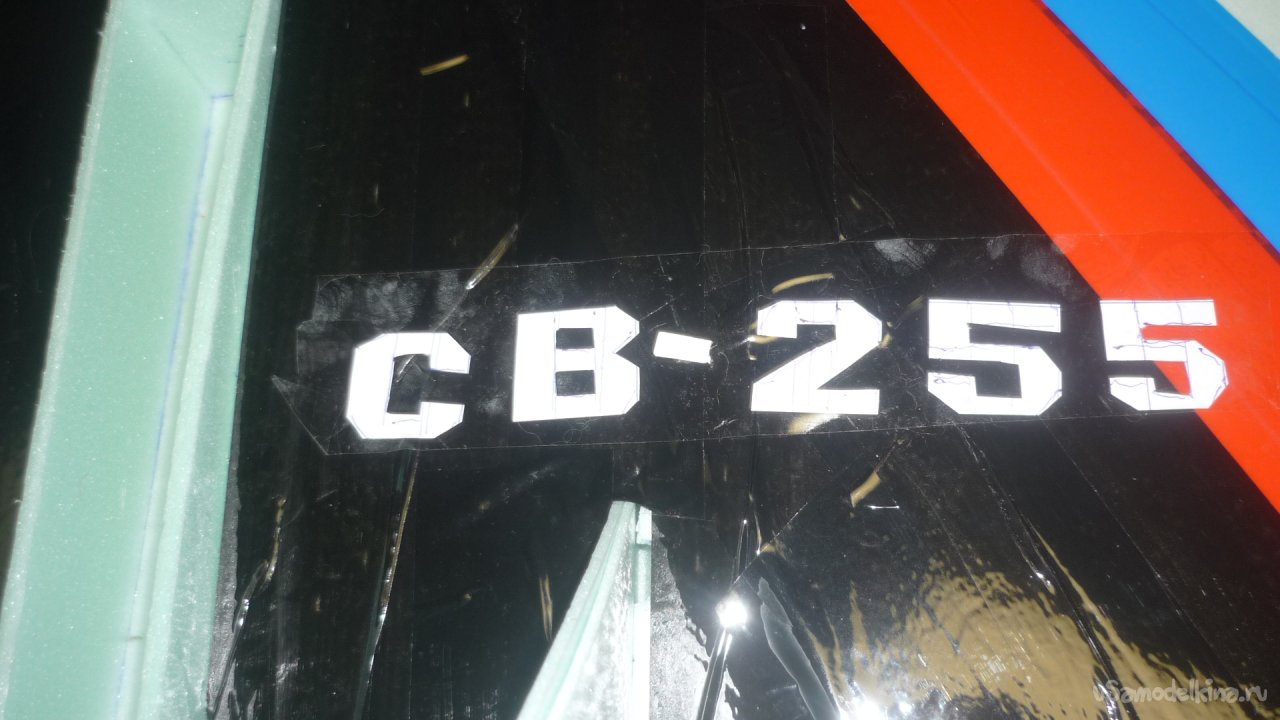

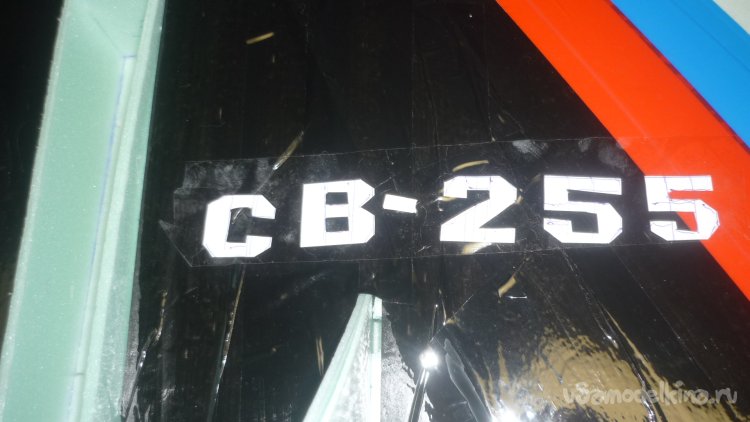

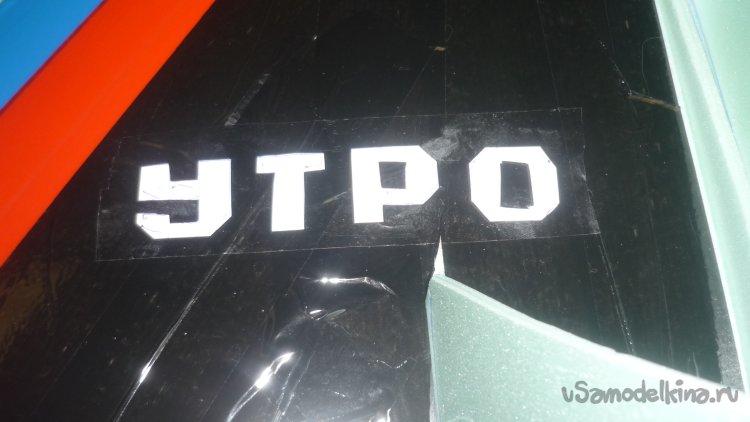

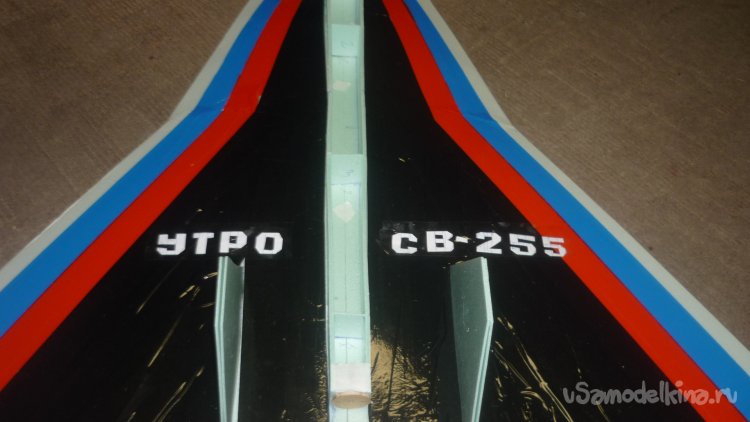

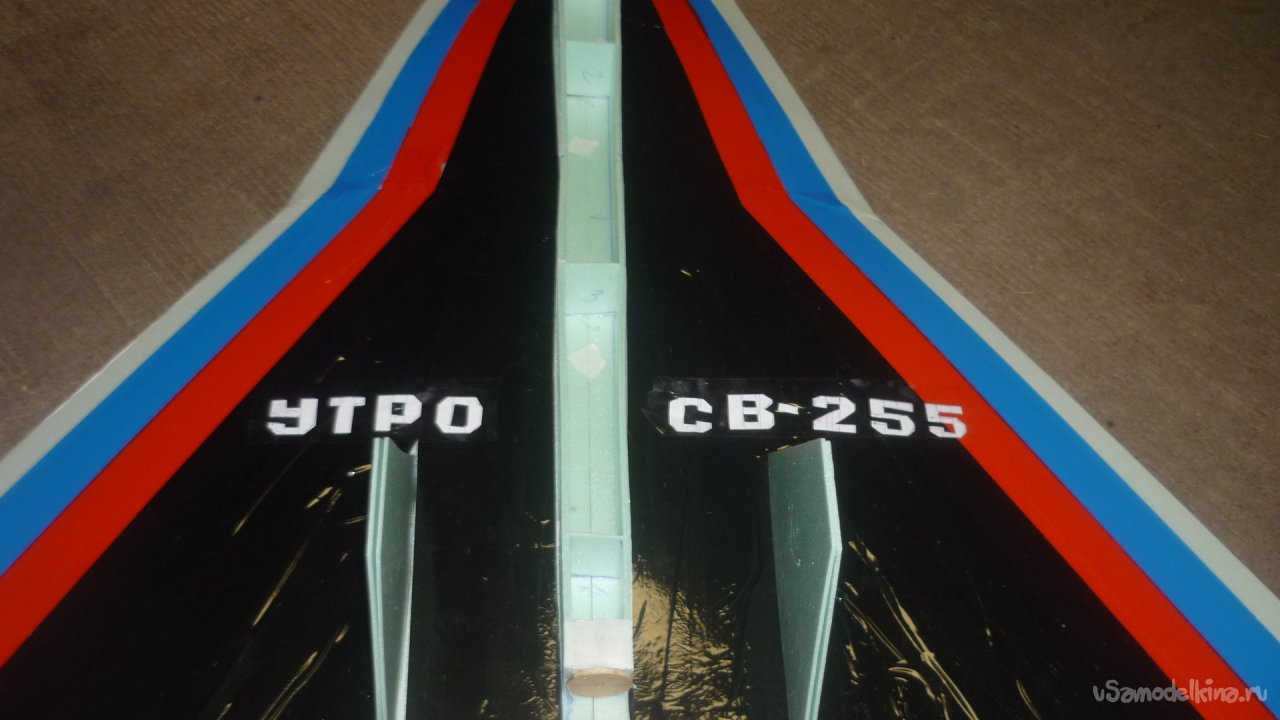

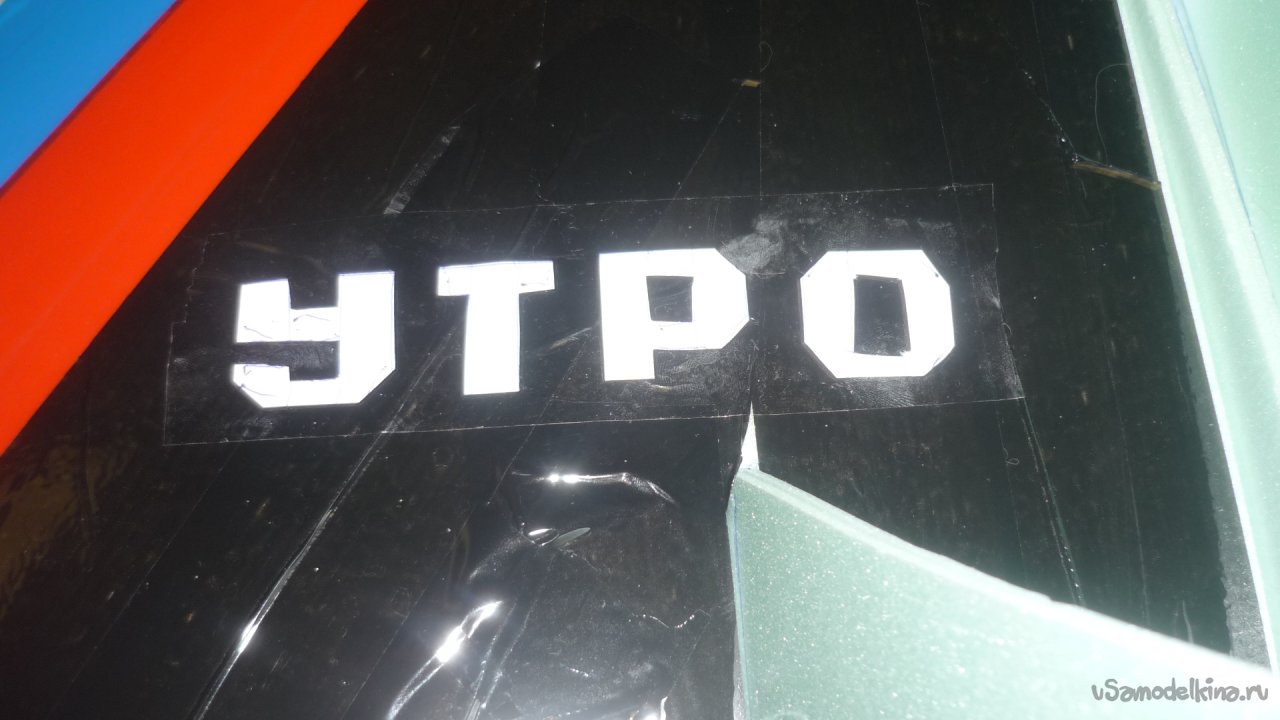

Вырезал буквы и цифры, смонтировал надписи.

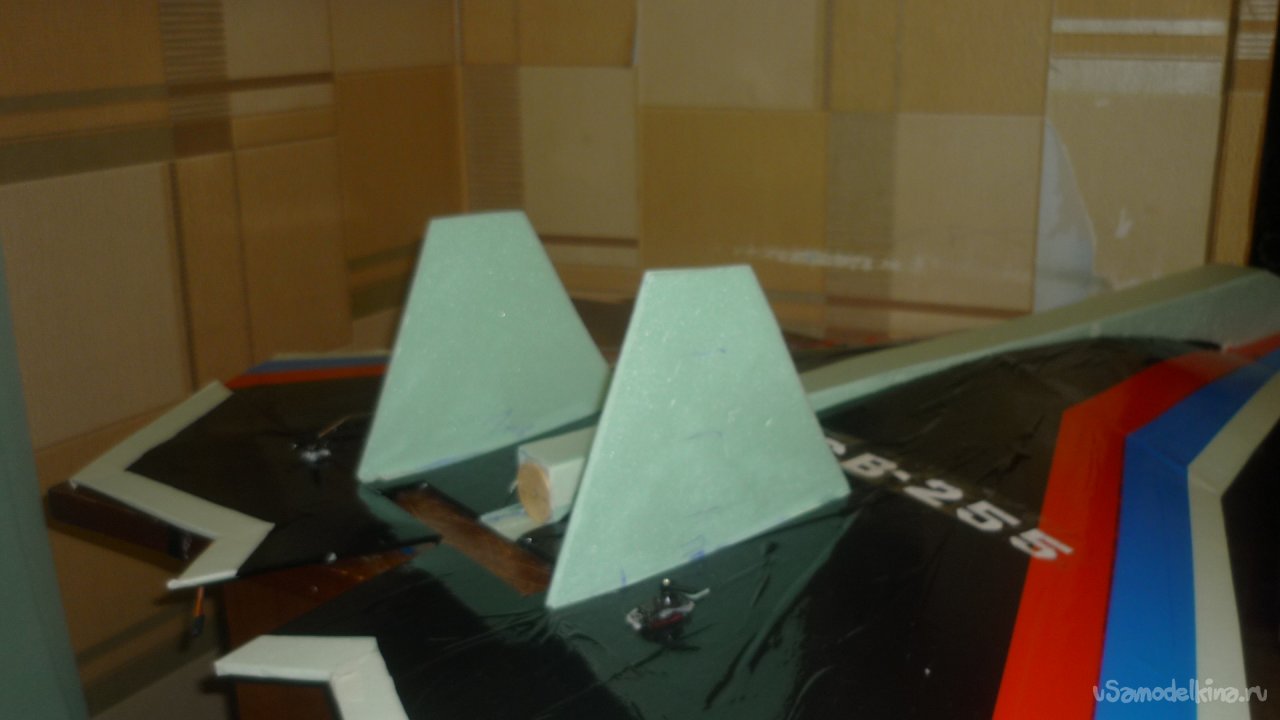

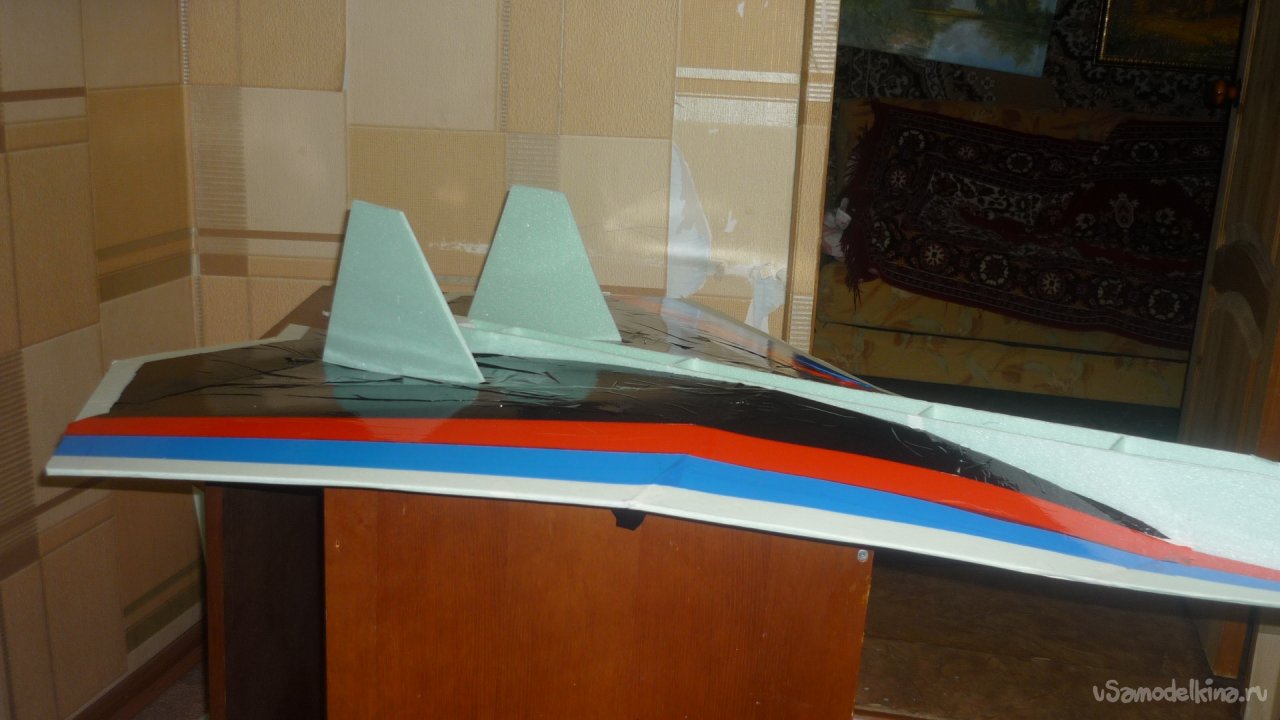

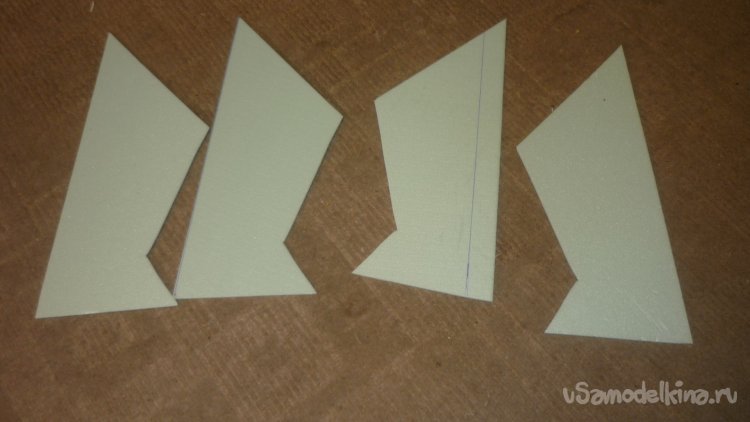

Склеил заготовки для килей в два слоя и смонтировал их

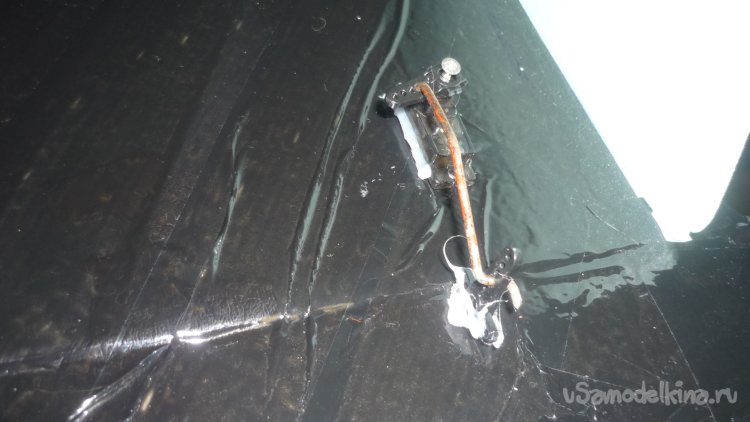

Разметил места установки сервомашинок управления элевонами и смонтировал.

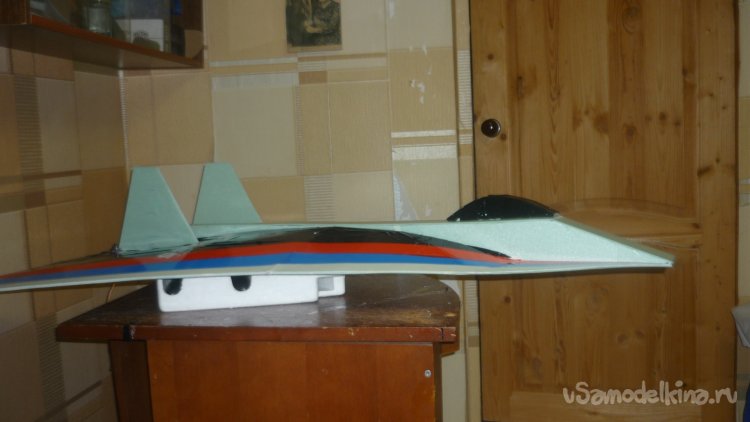

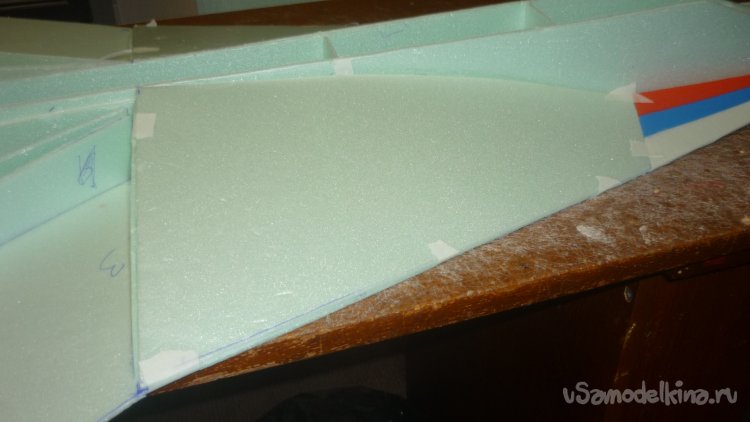

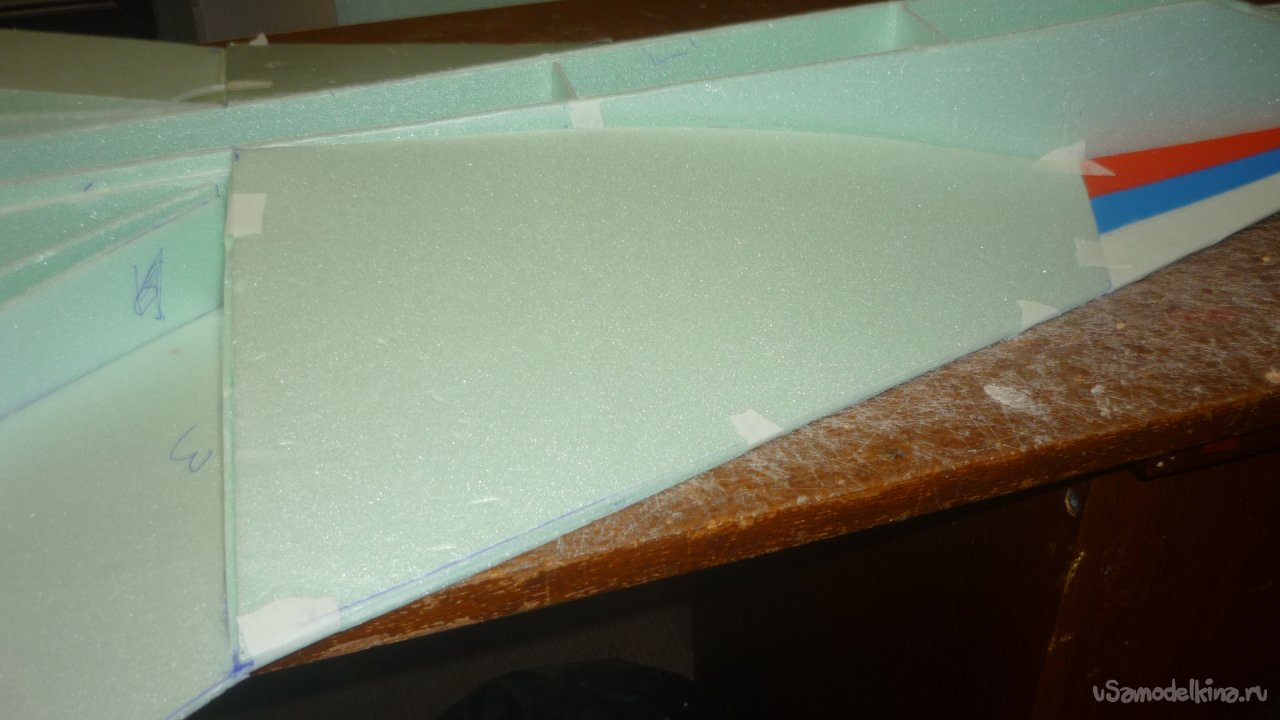

Выкроил заготовки для внешней обшивки фюзеляжа и смонтировал.

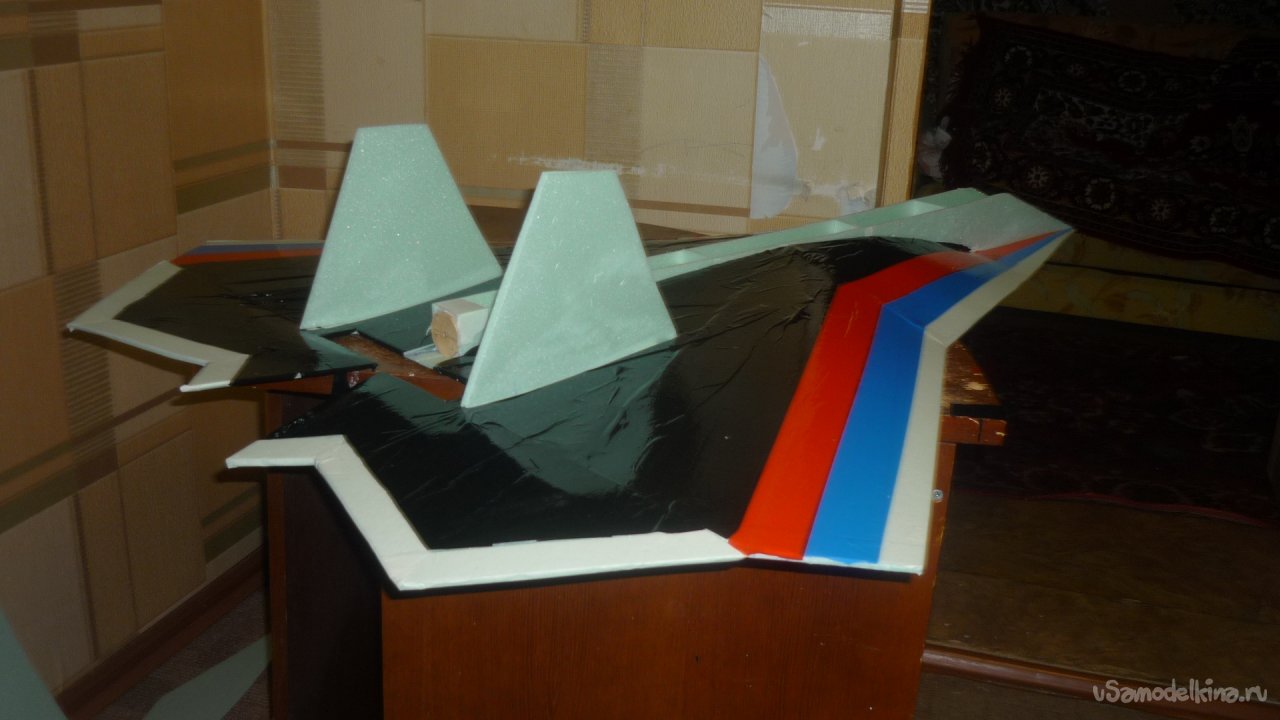

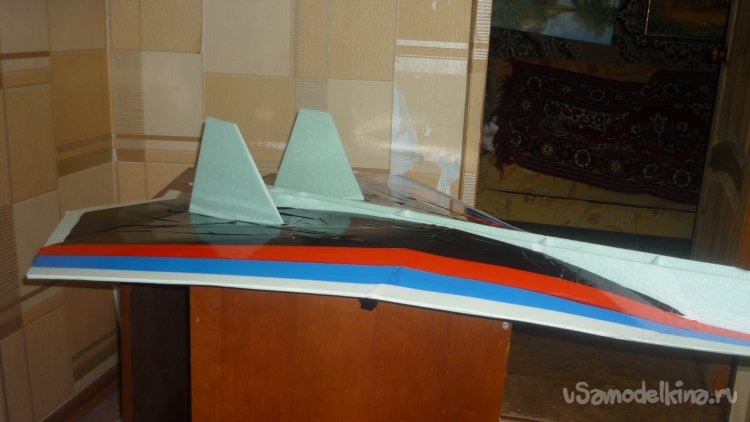

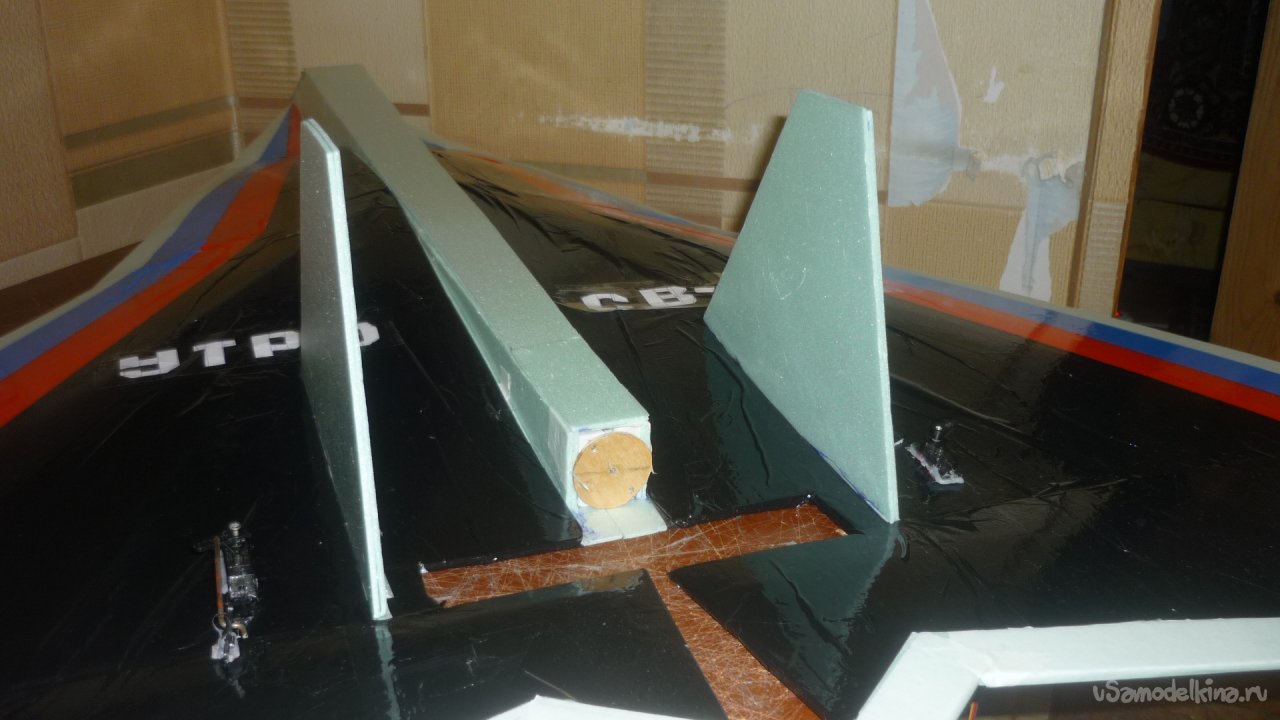

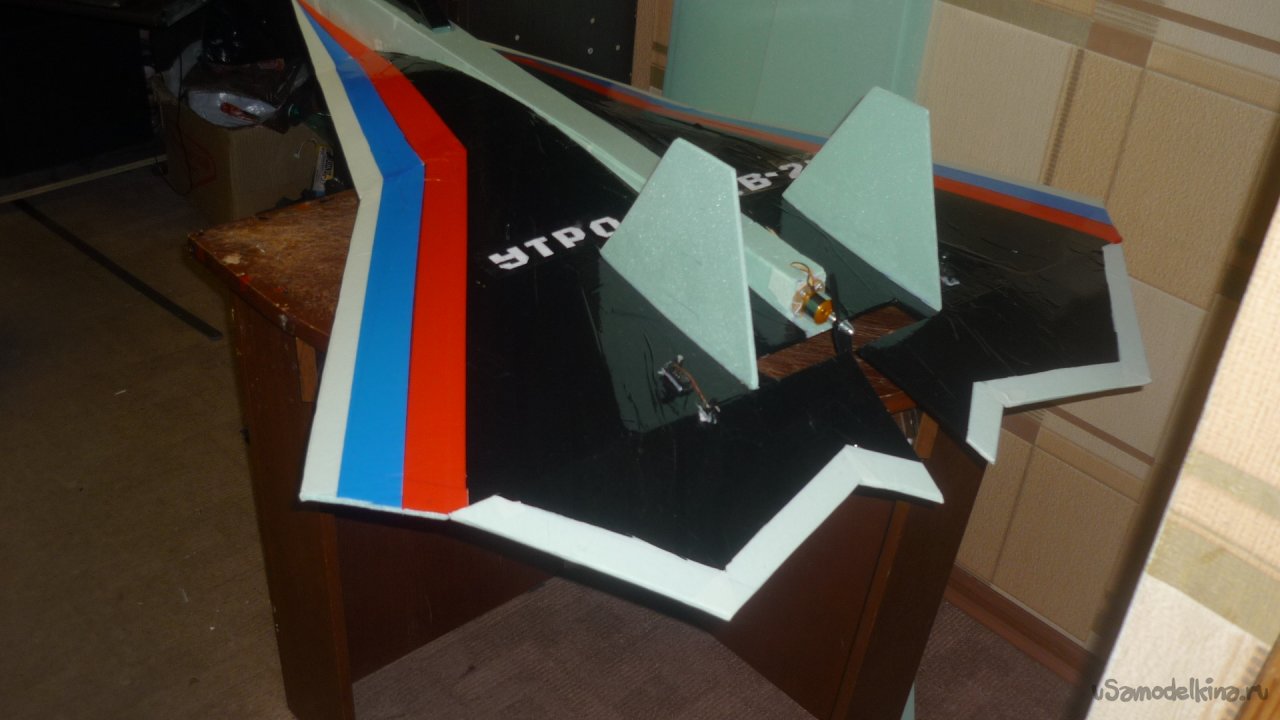

Смонтировал на свои места кили.
Вырезал заготовки для кабины

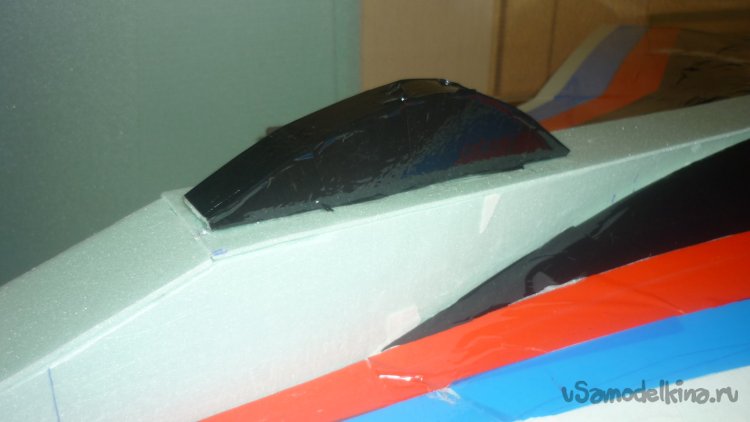

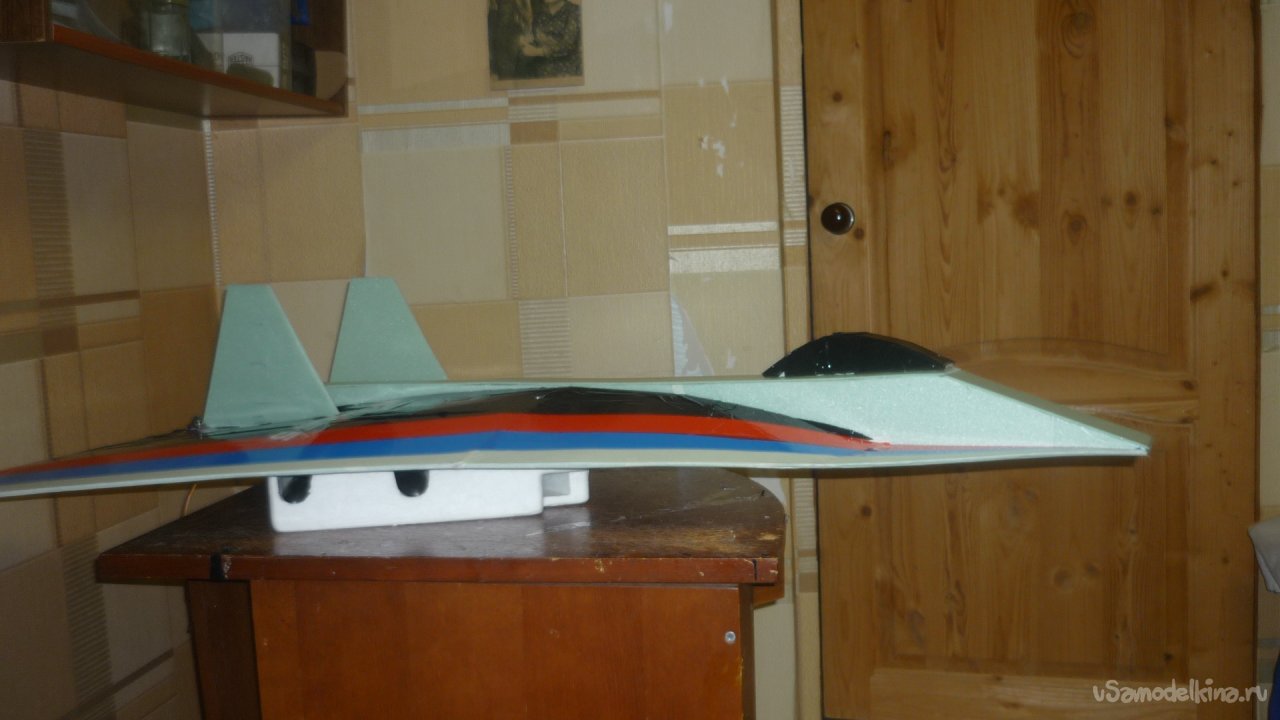

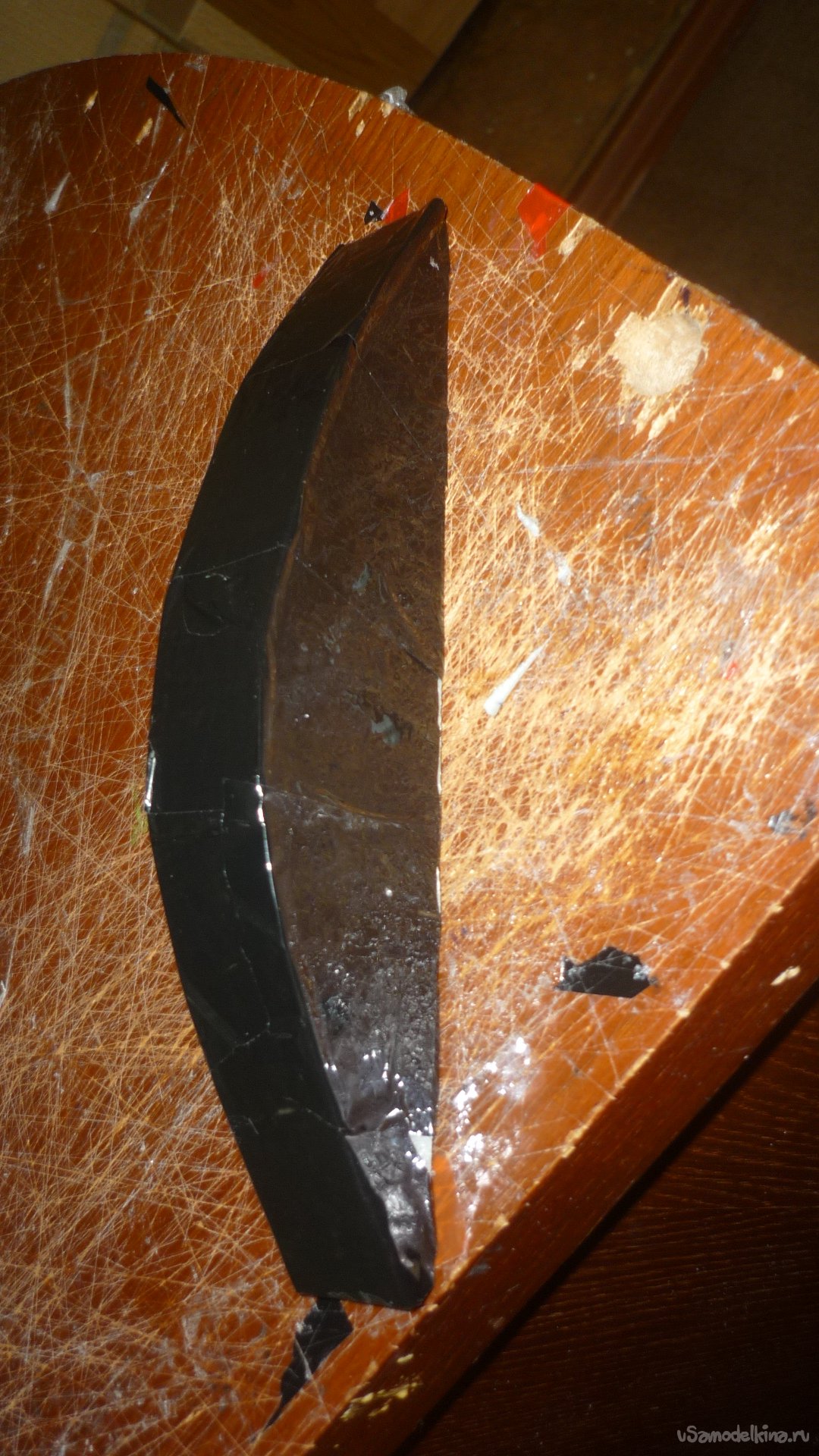

Склеил кабину, обтянул чёрным скотчем и смонтировал.
Фотографии для сайта " Усамоделкина" .

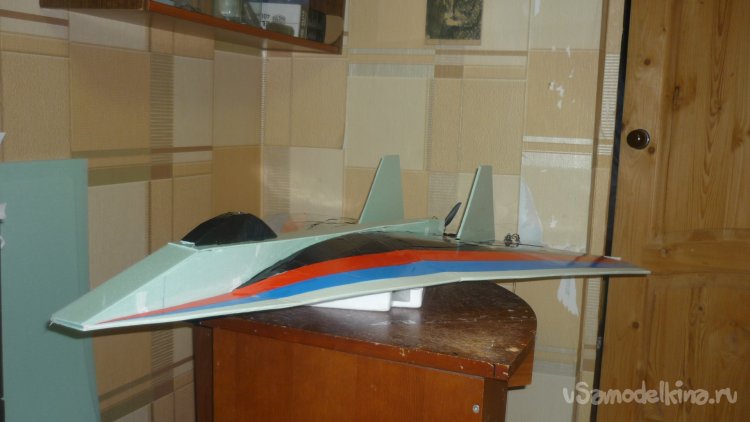

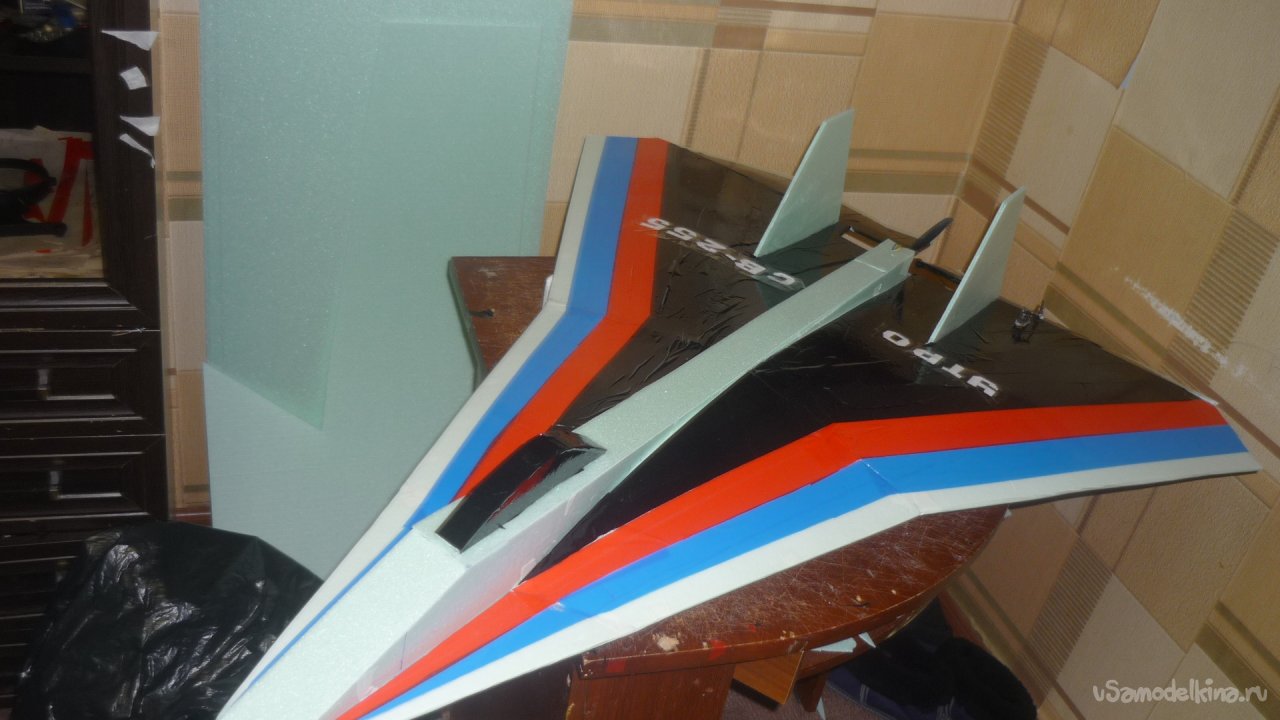

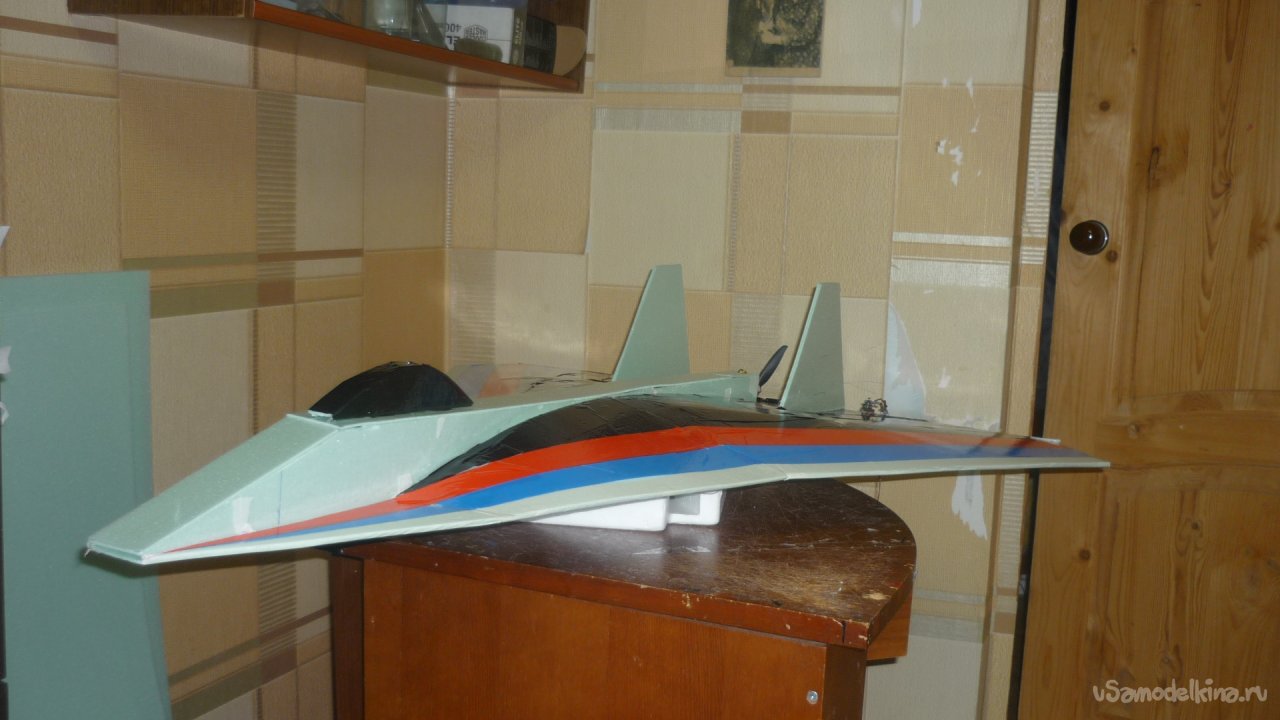

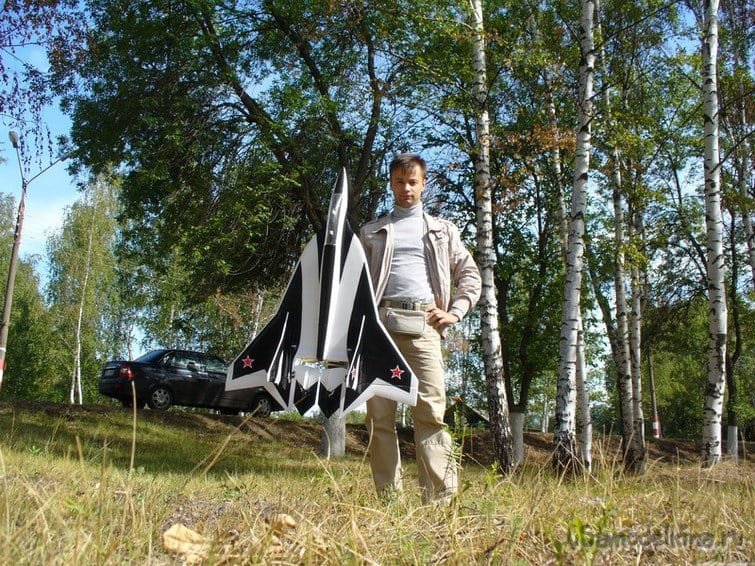

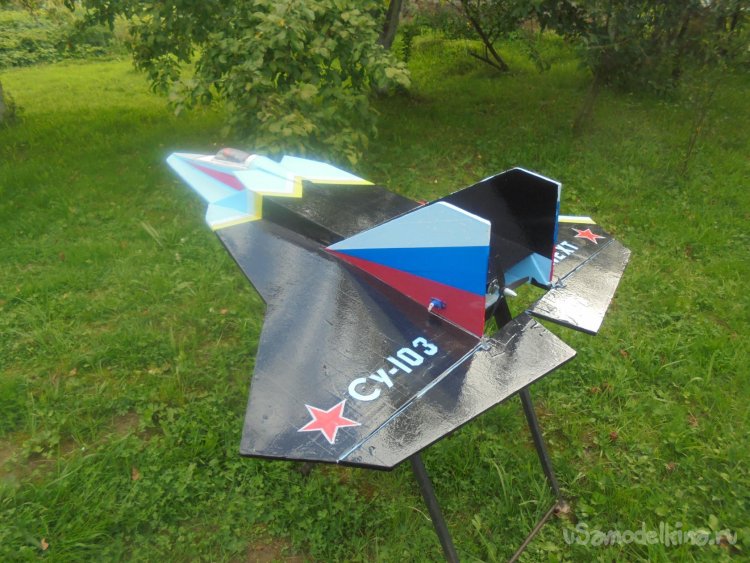

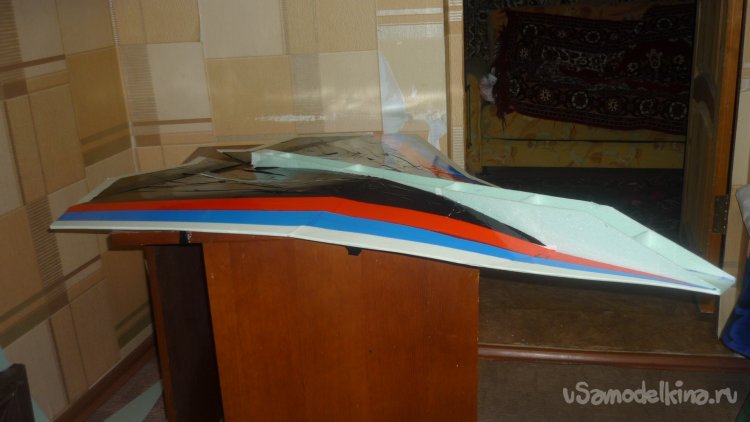

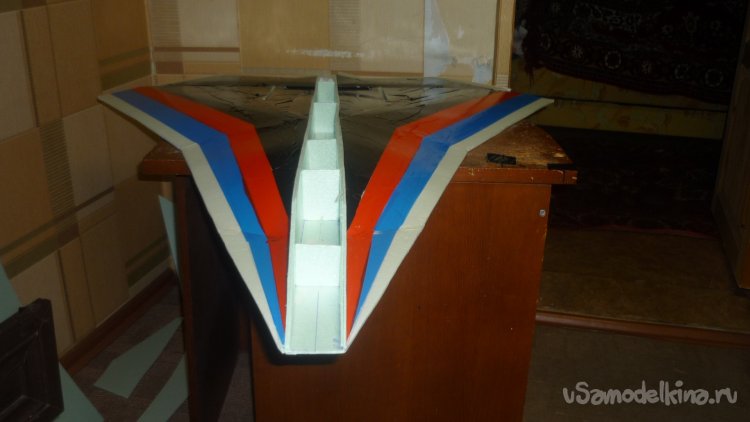

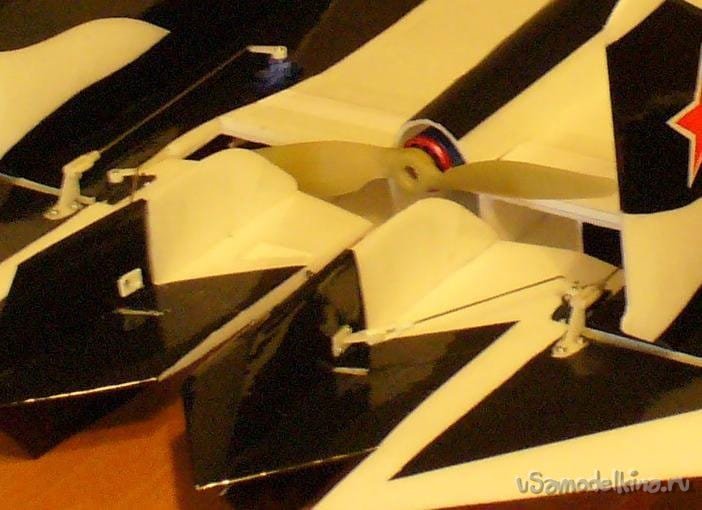

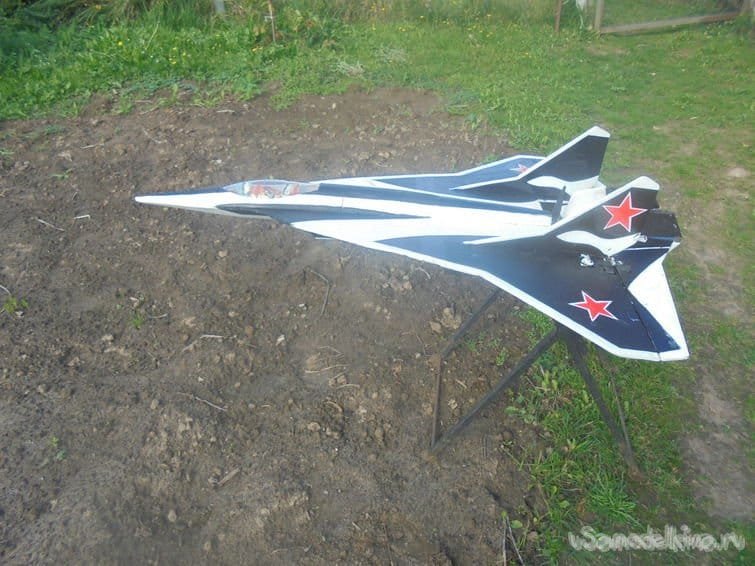

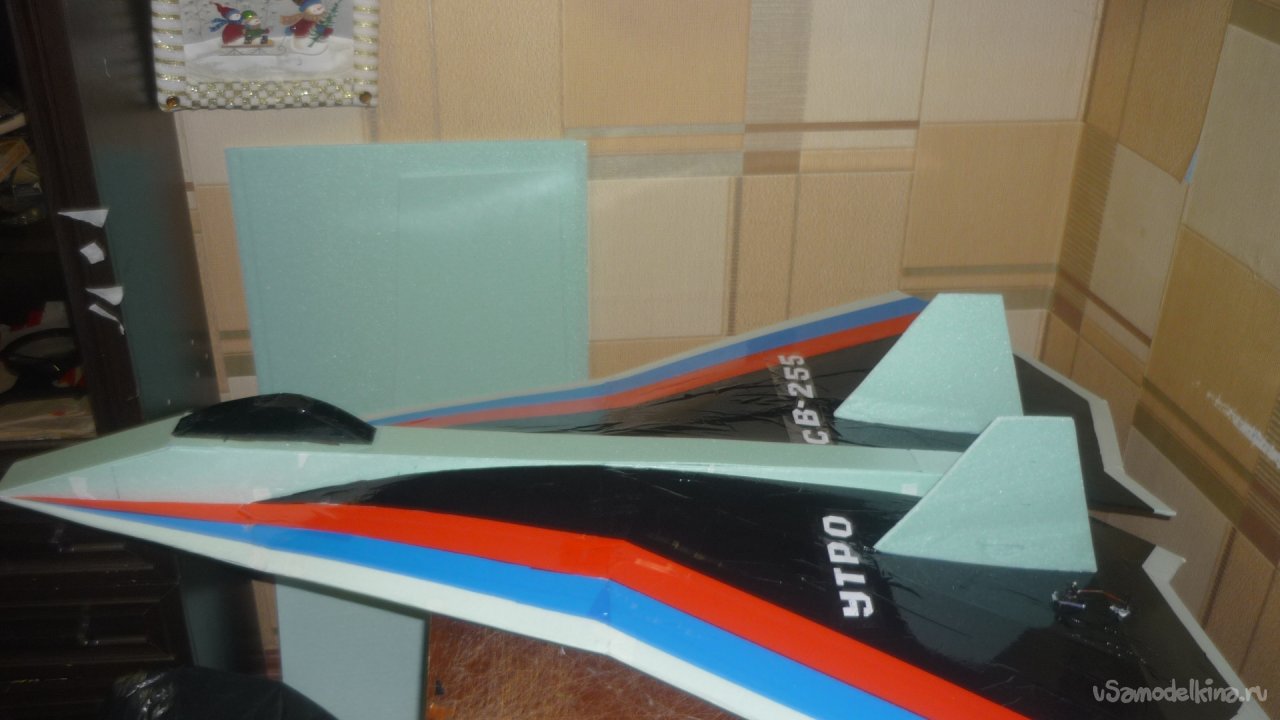

Фотографии готовой модели.
