Здравствуйте, уважаемые посетители сайта "В гостях у Самоделкина".
В предыдущей моей публикации я рассказывал о том, как своими руками построил гриль-камин на террасе.
Расположен он во внешнем углу террасы, пристроенной к торцу дома. Дом с классической двухскатной крышей. Дом высокий. Высота потолков в нём - более трёх с половиной метров. На террасе я не делал такие высокие потолки, и её кровля - односкатная. Высоты дома хватило, чтобы уместить высокий край этой кровли ниже фронтона. А потому, дымоход этого камина придётся поднять на такую высоту, чтобы его окончание получилось выше ската крыши дома. Как я выяснил , над кровлей террасы он должен возвышаться, минимум, на два метра, двадцать сантиметров.
Конечно-же, я не собирался сооружать такой высокий дымоход из кирпича. Изначально я решил, что сделаю его металлическим, утеплённым.
Так я и сделал,
и вот что мне для этого понадобилось:
1. Труба профильная, сечением 50х50х2 мм
2. Жесть оцинкованная.
3. Лист стальной с полимерным покрытием. (Профилированный и гладкий)
4. Минеральная вата.
5. Уголок стальной 50х50х5мм
6. Трубы дымоходные из нержавеющей стали б/у.
7. Герметик силикатный.
8. Герметик силиконовый высокотемпературный.
9. Герметик кровельный битумно-полимерный.
10. Лента самоклеющаяся армированная кровельная.

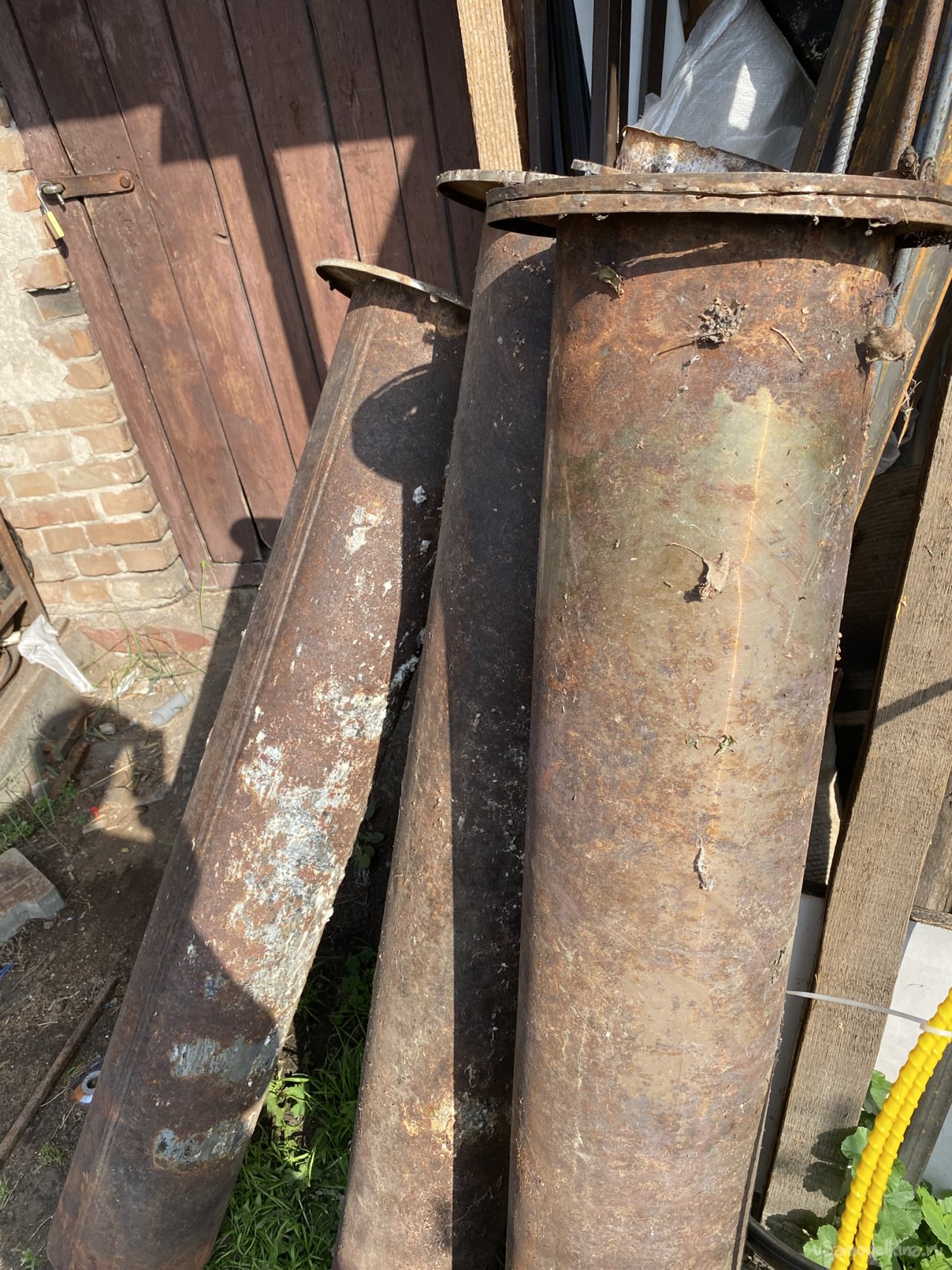

Как уже писал в предыдущей публикации, для дымохода я хочу использовать бывшие в употреблении дымоходные трубы из нержавейки, толщиной 0,5 мм. Эти трубы остались на работе после демонтажа дымохода, у которого полностью сгнила наружная часть, выполненная из оцинковки. Сперва я подумал, что они полностью поржавели под действием высоких температур (не смотря на то, что сталь "нержавеющая").

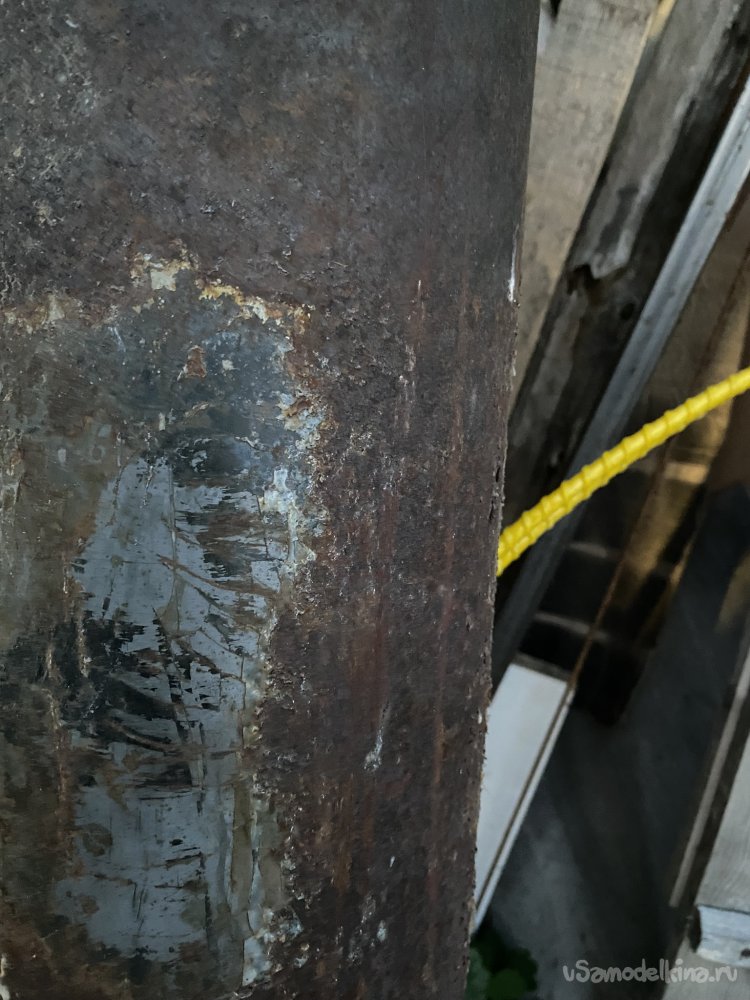

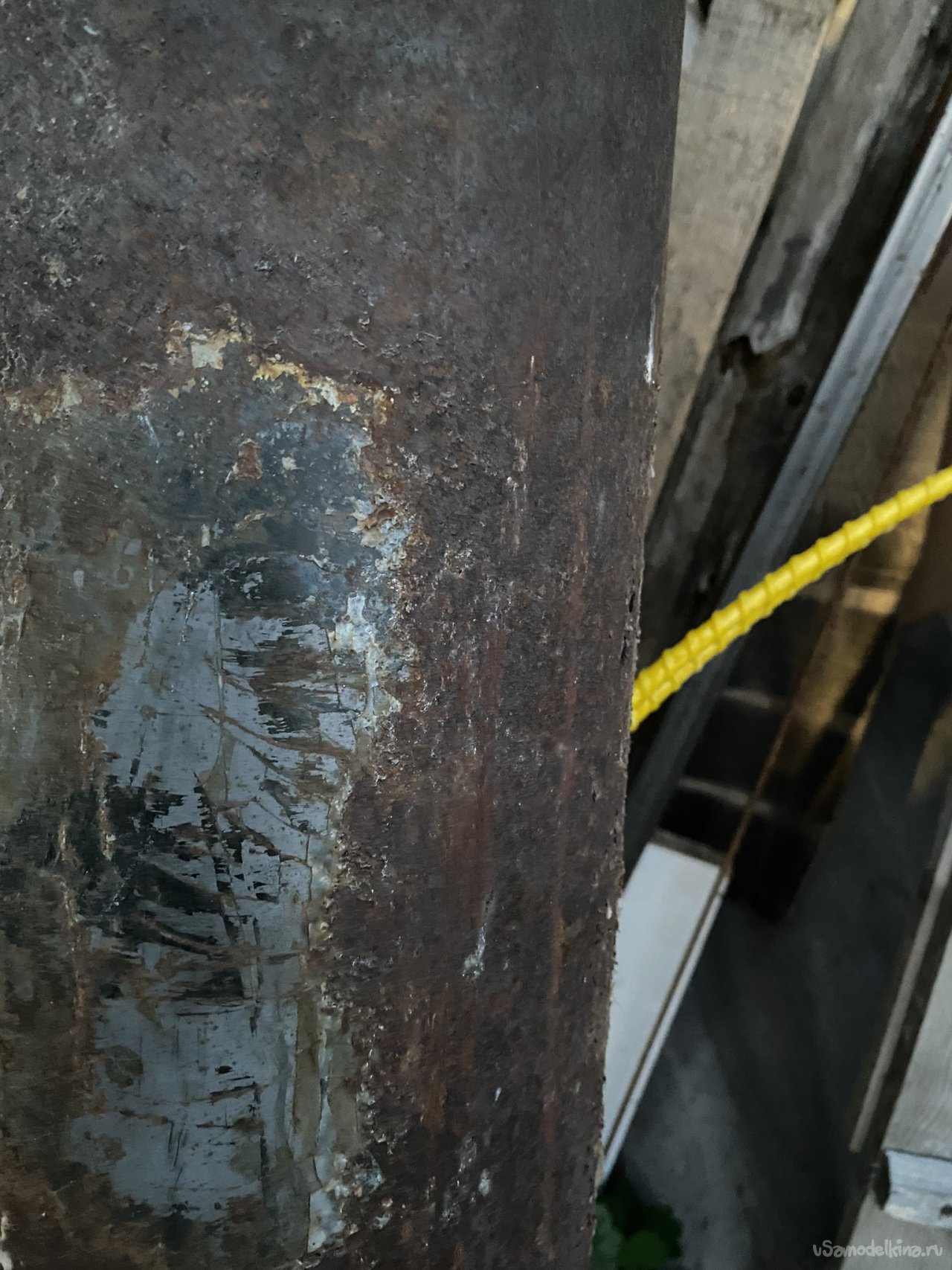

Но, почистив мягкой металлической щёткой, обнаружил, что с нержавейкой ничего не случилось. И это, всего-лишь, налёт внешней ржавчины, получившийся из сгнившей наружной оболочки из чёрных металлов. Этой ржавчиной была насквозь пропитана стекловата, прилипшая посредством этого к трубам:
Сперва я хотел полностью отчистить нужные мне трубы, но это оказалось слишком трудоёмко, и я решил, что никому эта ржавчина не помешает внутри моего дымохода)))

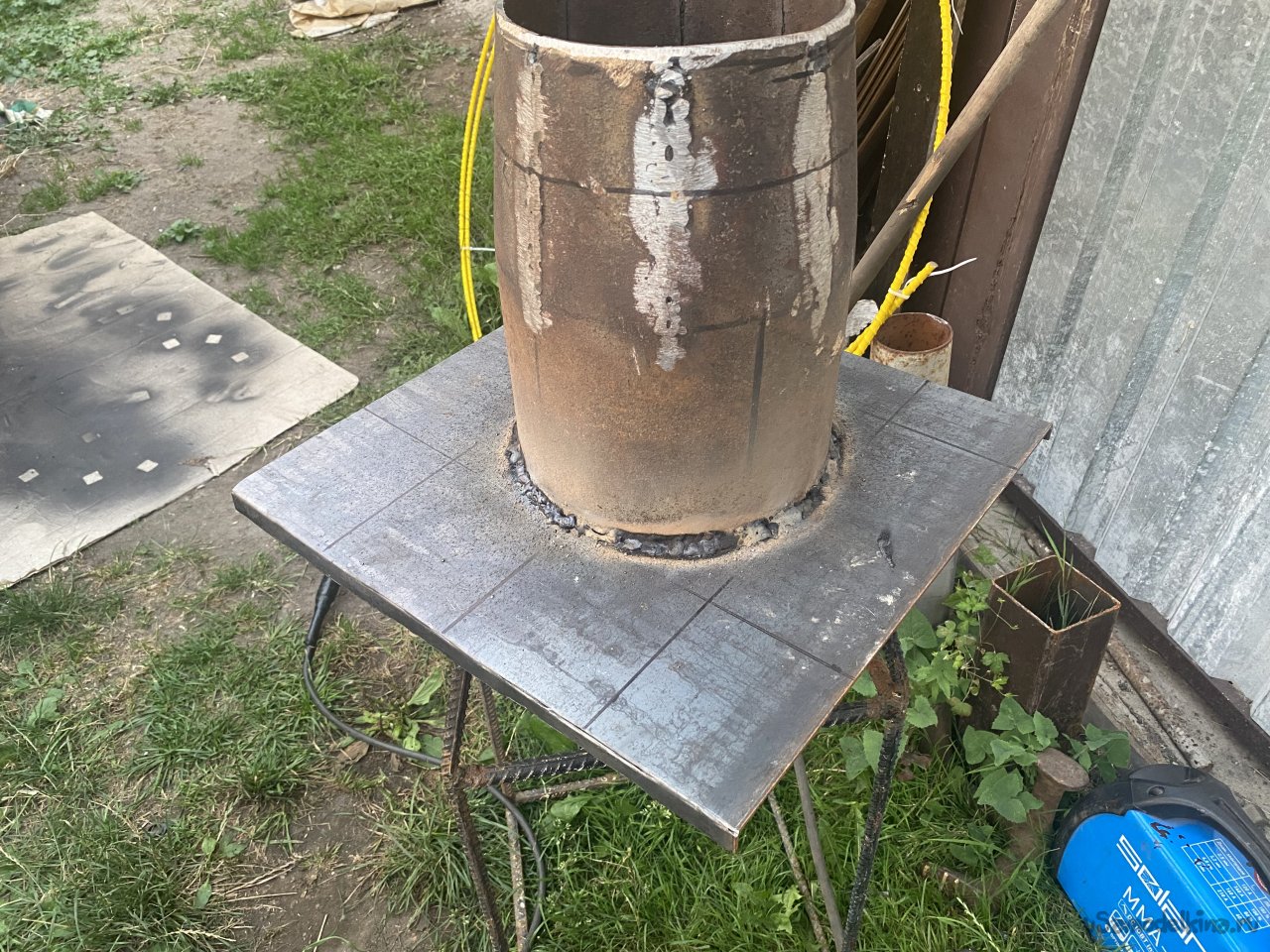

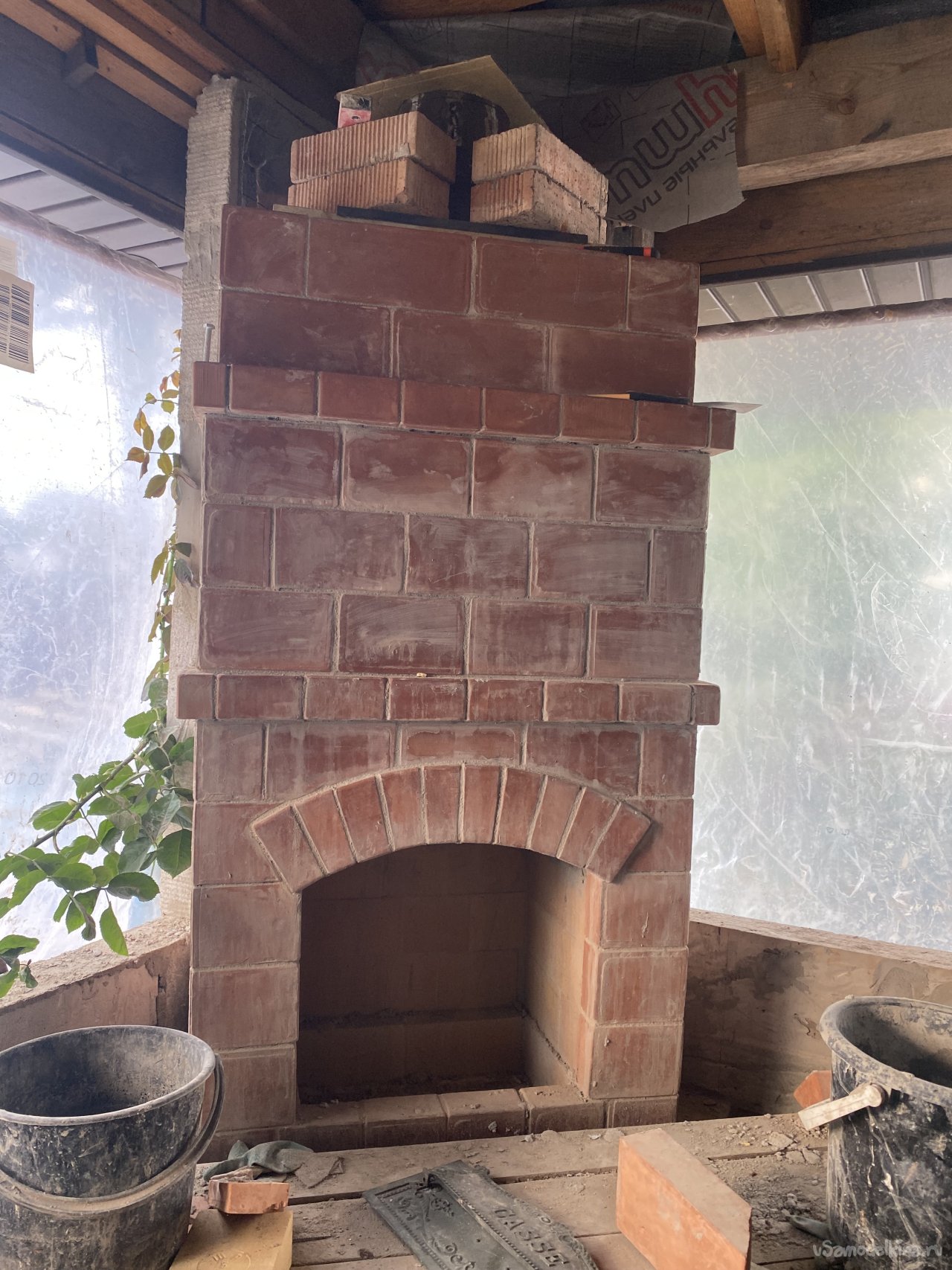

Итак, на момент описываемых действий, камин у меня пока оканчивался металлической трубой с зауженным концом:
На фото видно, что на трубу я одел картонный квадрат с круглой прорезью, диаметром 200 миллиметров, чтобы убедиться, что тонкостенная труба из нержавейки с таким-же сечением сядет на стальную на нужном мне уровне по высоте.
Когда я делал дымоход для печки в сарае, я не делал никакого каркаса для наружной стенки дымохода. Там всё делалось проще.))) Я просто поместил трубу дымохода в короб из жести и забил стекловатой. Но здесь, во-первых, дымоход будет у всех на виду, во-вторых, его высота будет больше двух метров. Если я не хочу закреплять его тросовыми растяжками (А я очень не хочу))), то нужно сделать его жёстким, чтобы он надёжно стоял, будучи закреплённым только в нижней части.

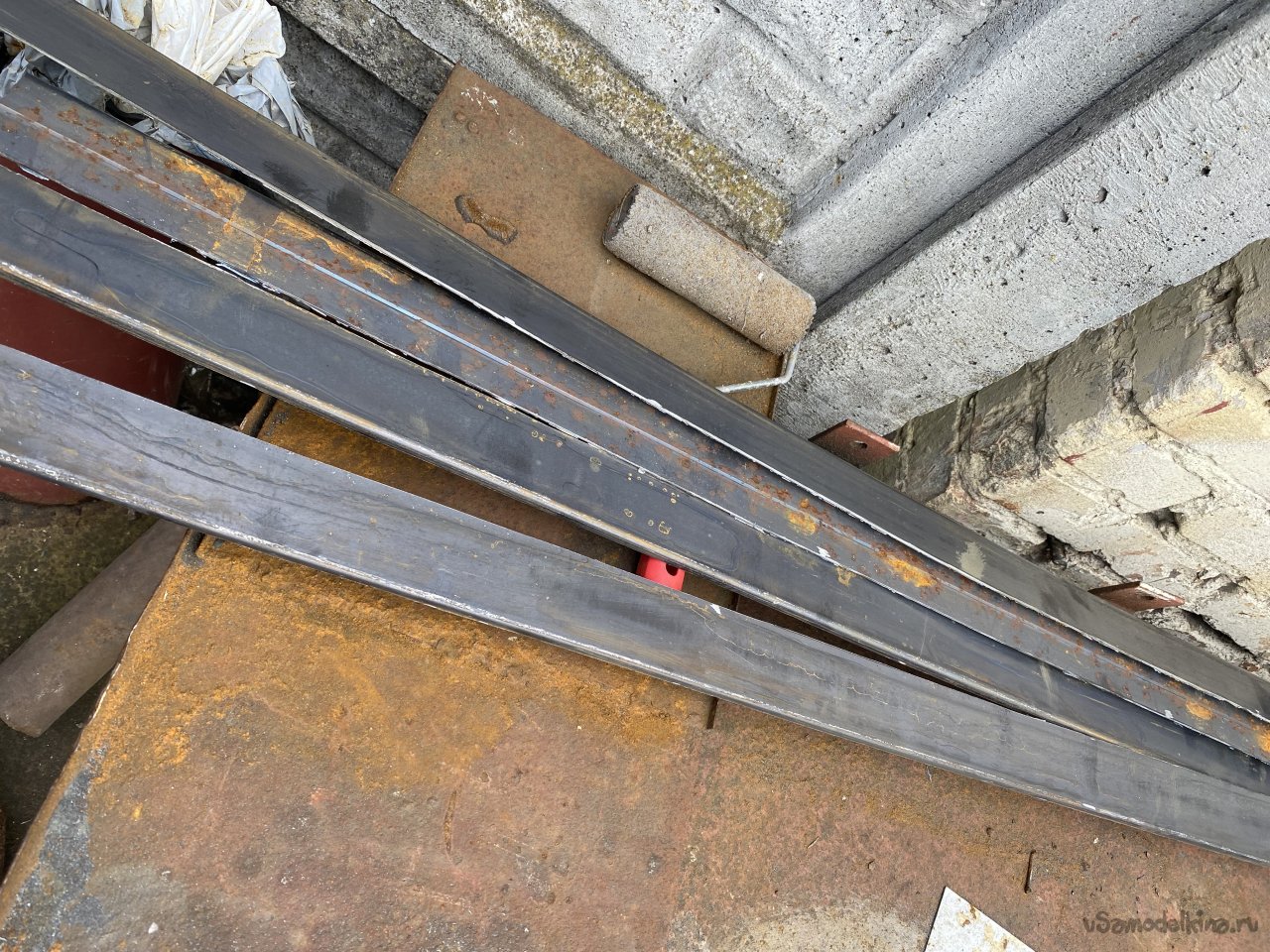

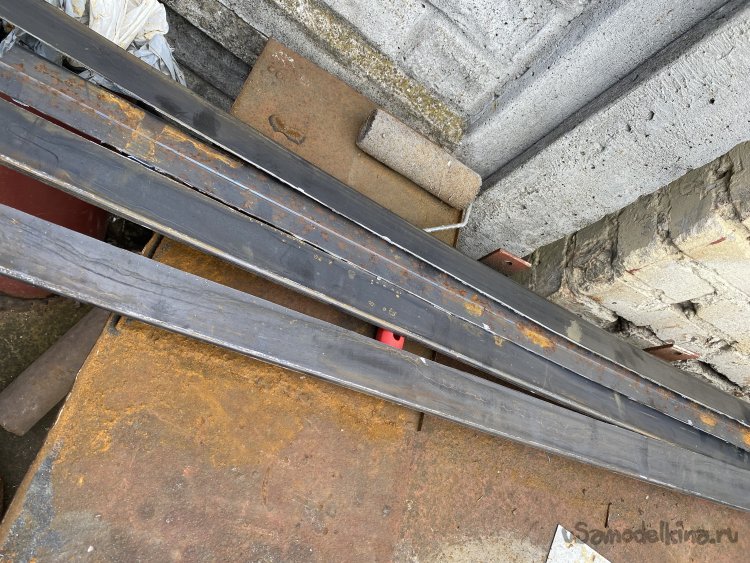

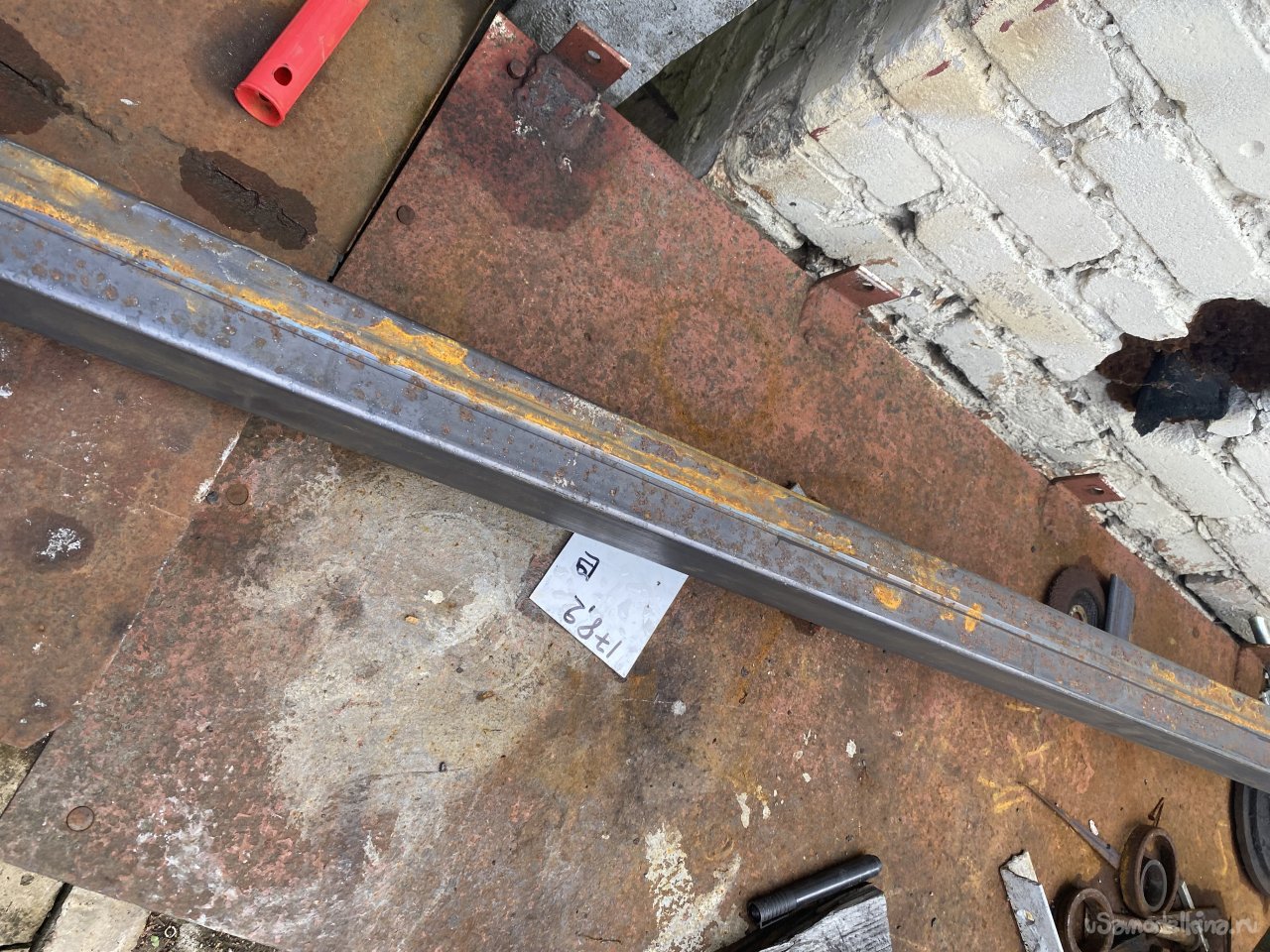

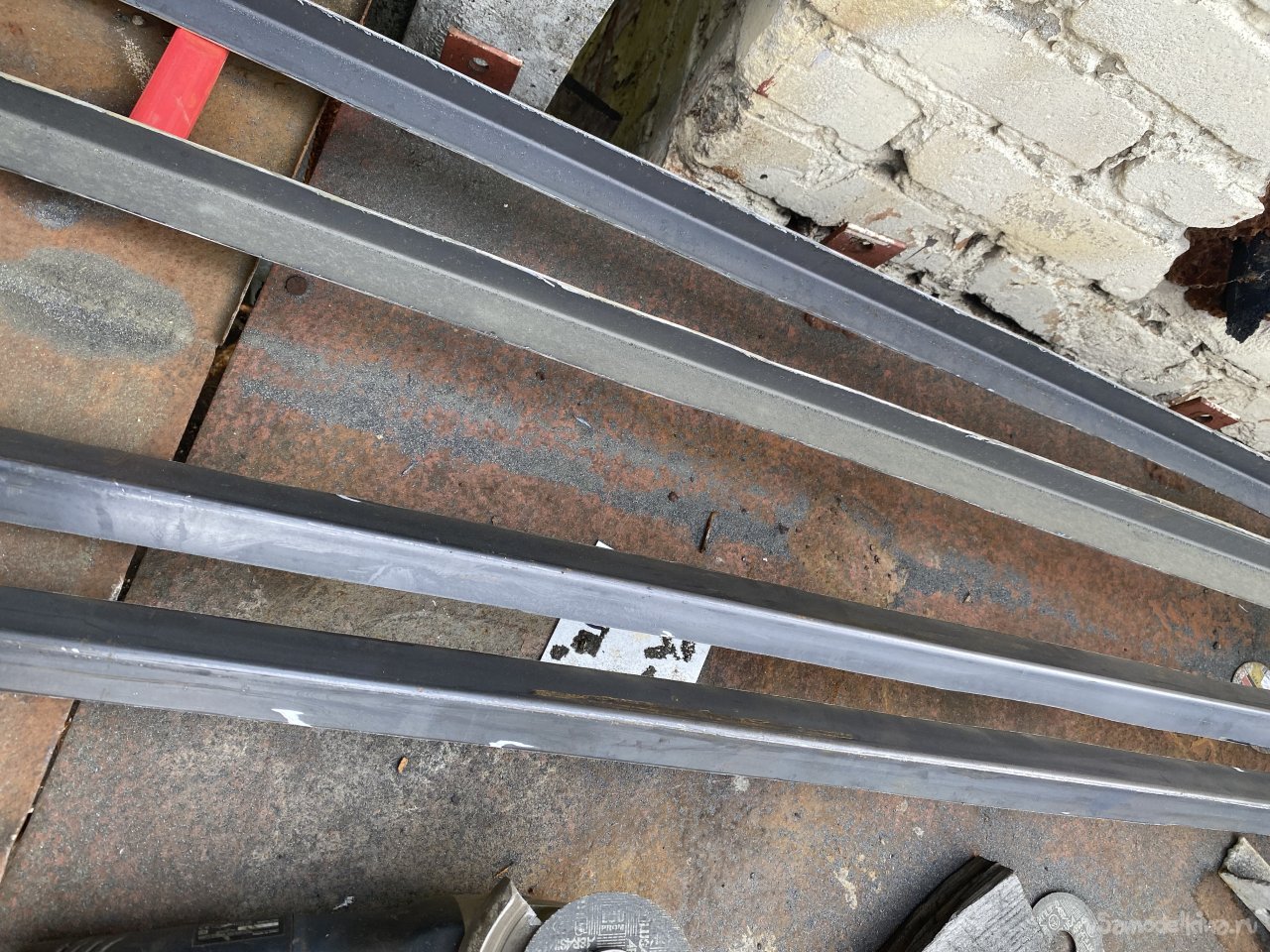

Значит, необходимо сделать жёсткий, но, относительно лёгкий, каркас. Если использовать стальной уголок и стальную полосу, то каркас получится слишком тяжёлым. Поэтому, я изготовил и уголок и полосу сам, распустив вдоль два трёхметровых отрезка профильной трубы, сечением 50х50 миллиметров, с толщиной стенки всего два миллиметра:

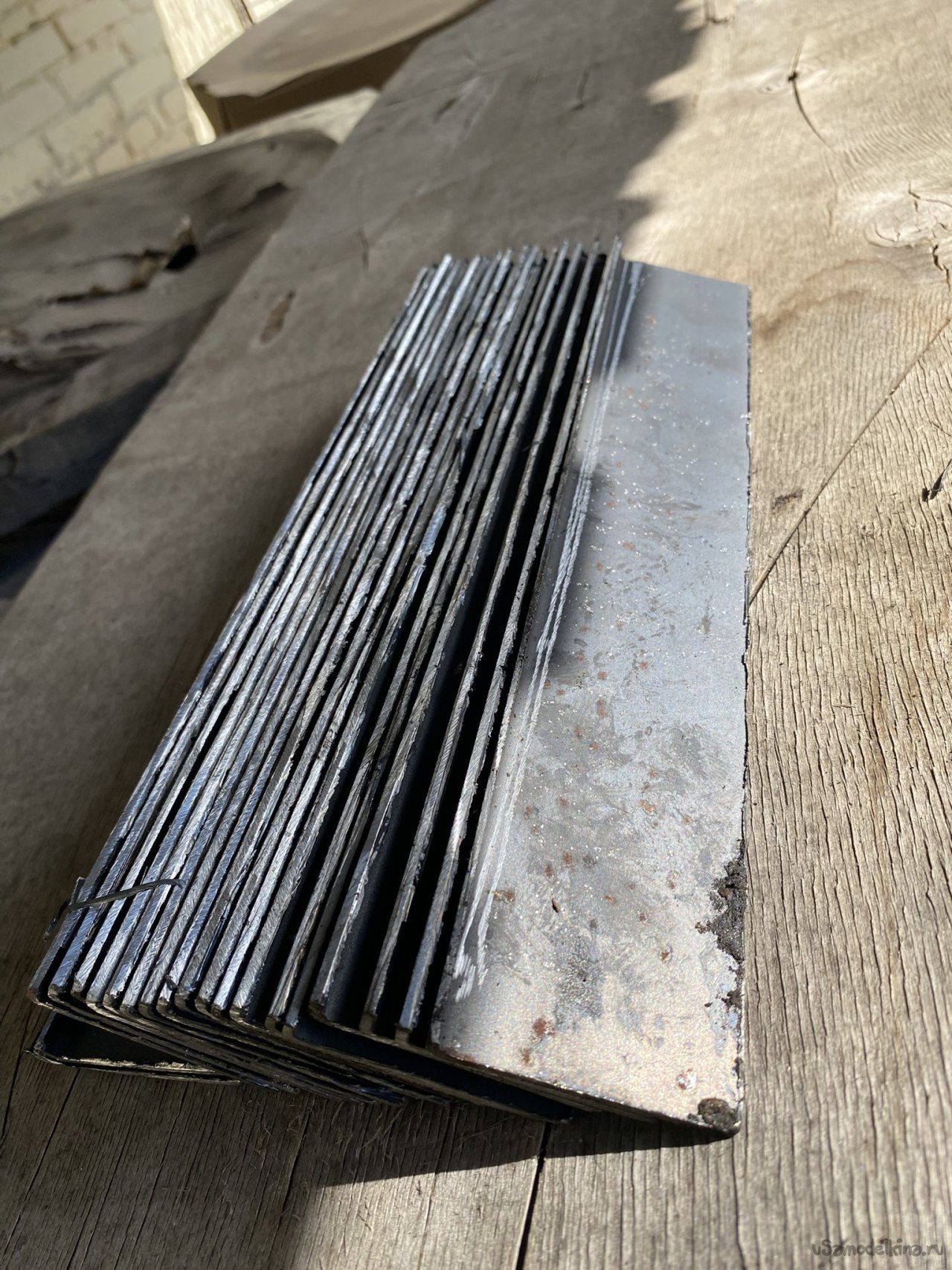

Полосу нарезал отрезками, длиной тридцать сантиметров:

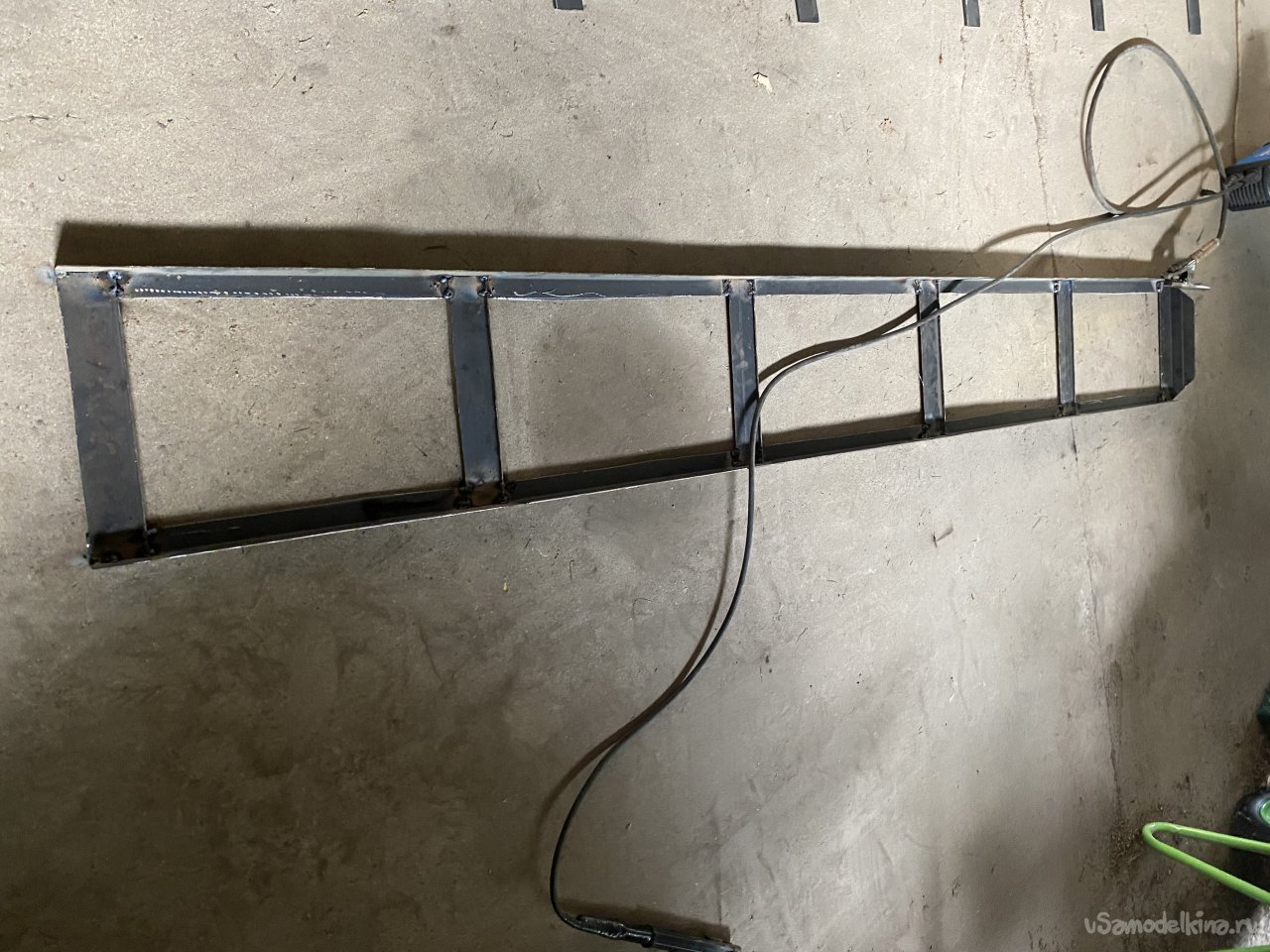

И сварил две вот таких "лесенки", вложив эти отрезки в уголок:

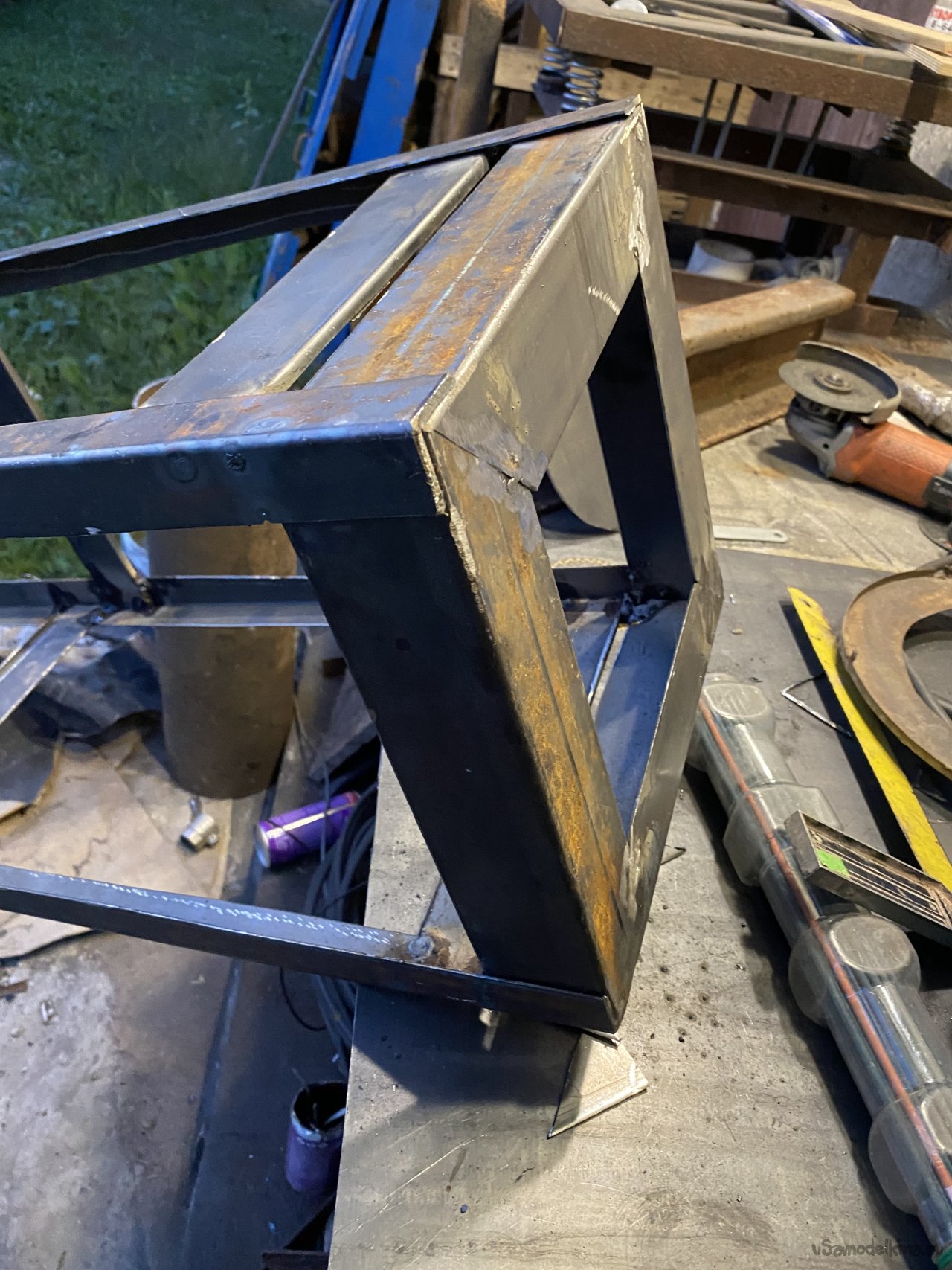

Потом соединил их в корцах уголками:

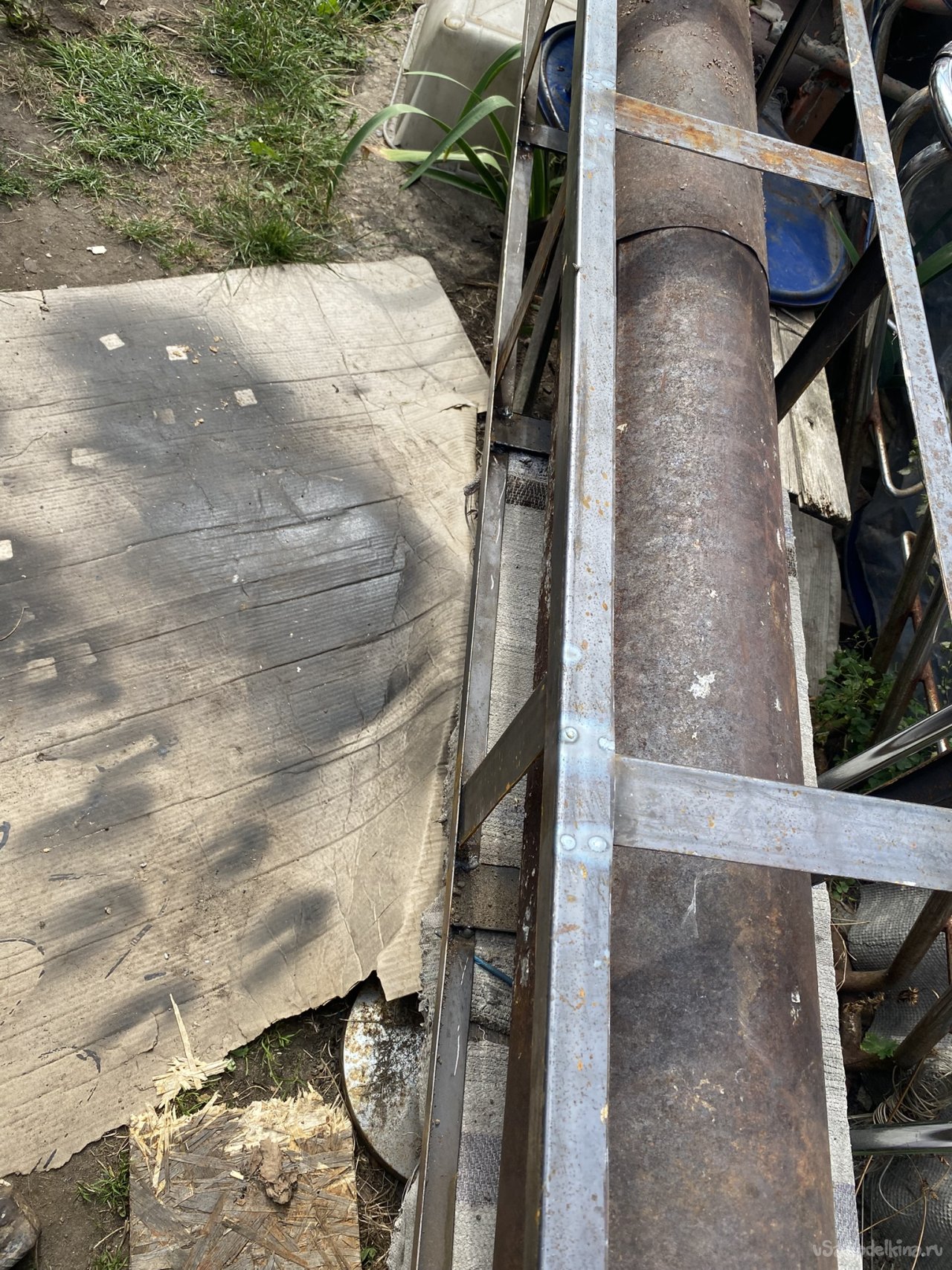

И полностью сварил каркас, вставив остальные отрезки полосы между "лесенок". С туб посбивал фланцы, соединил их, вставив одну в другую и вложил в каркас:

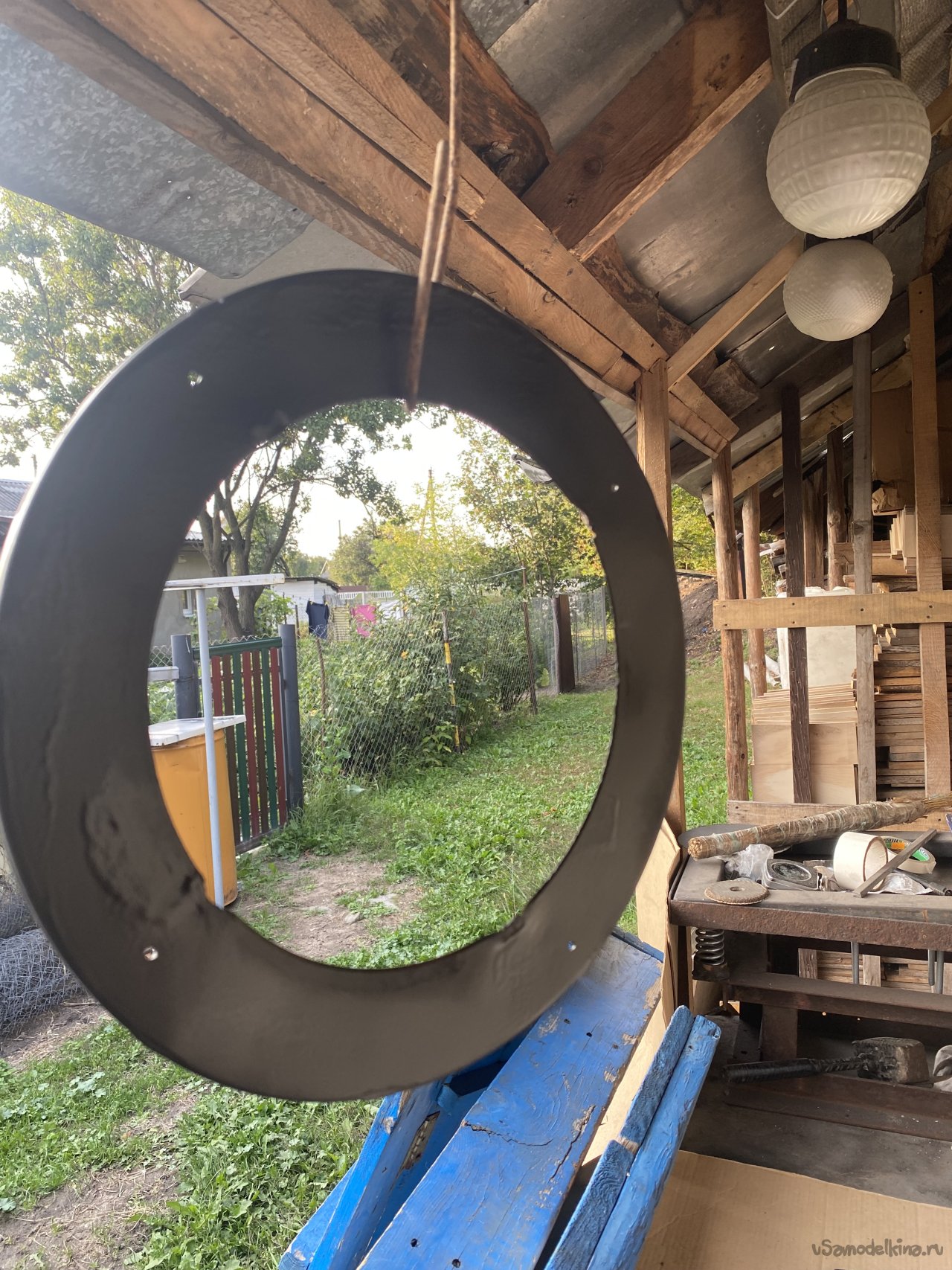

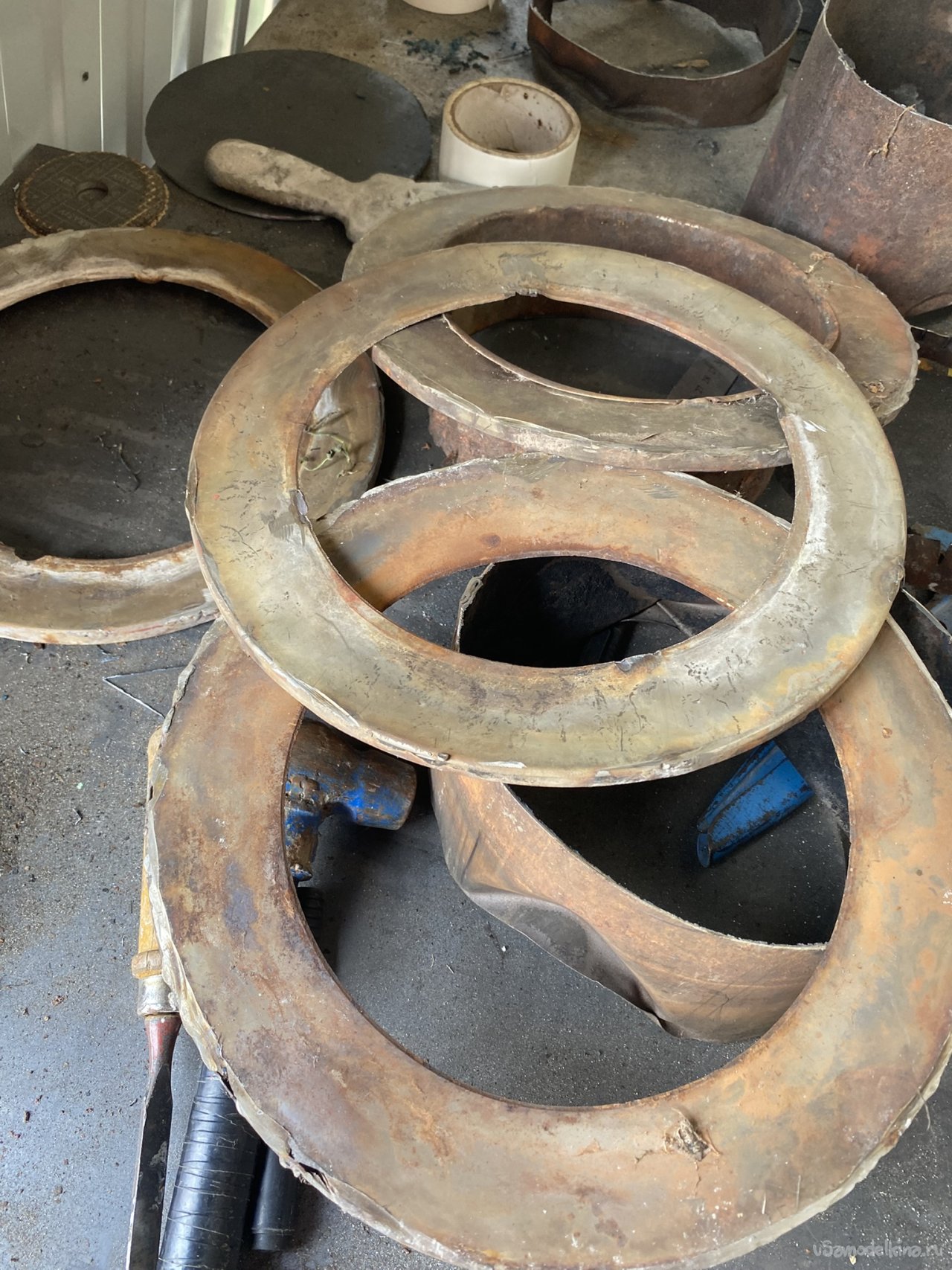

Фланцы хоть и из нержавейки, толщиной 1 мм., но были приварены на прихватки и при демонтаже некоторые пострадали.

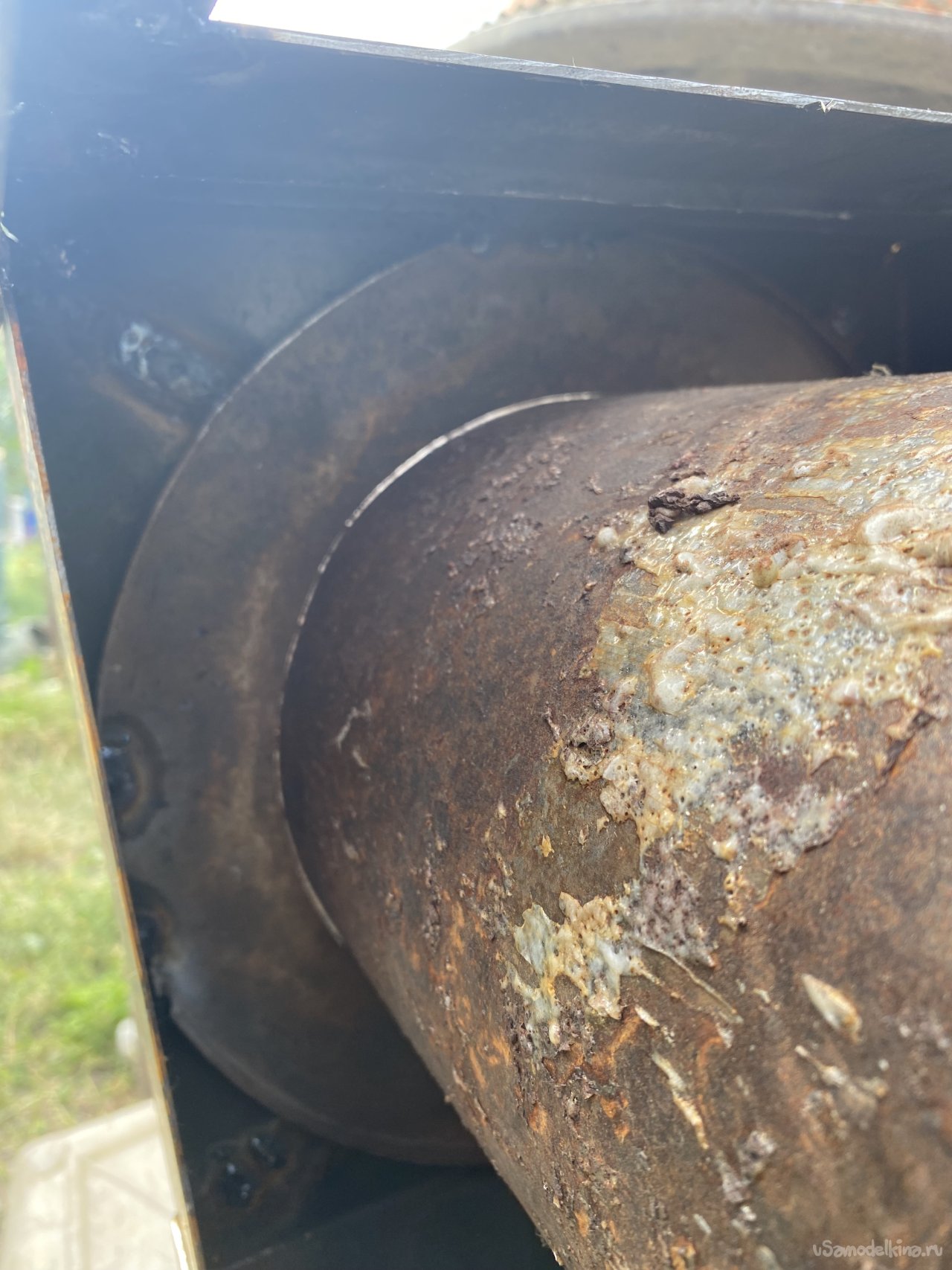

Выбрал один поцелее, и одел на трубу изнутри конструкции. После чего, прихватил сваркой. Так я закрепил трубу в центре каркаса:

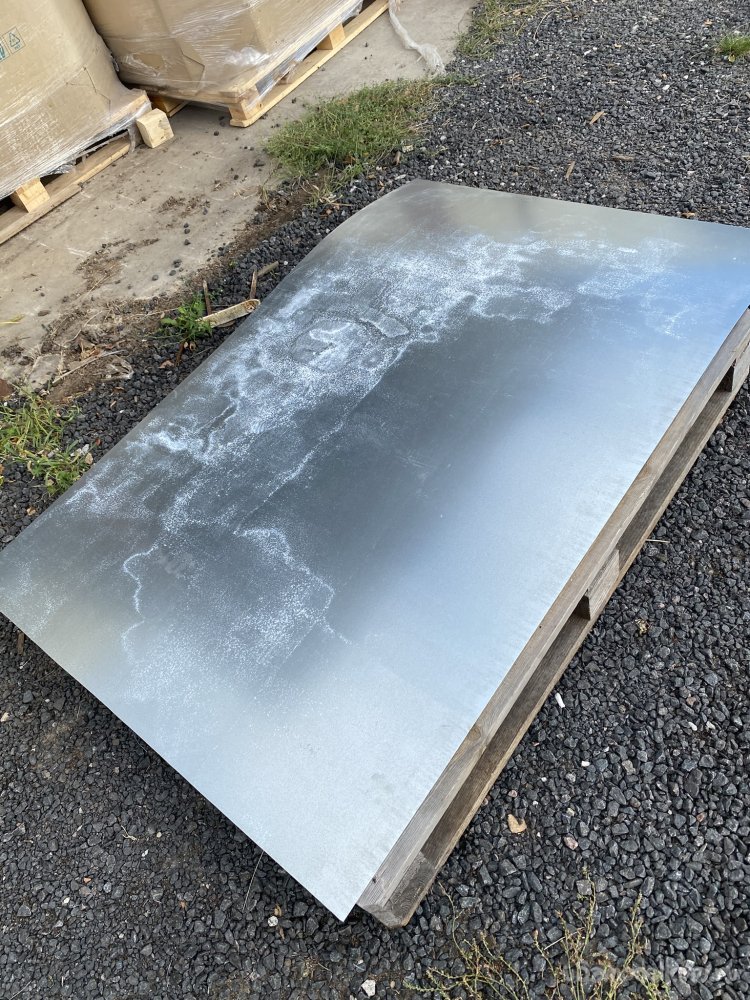

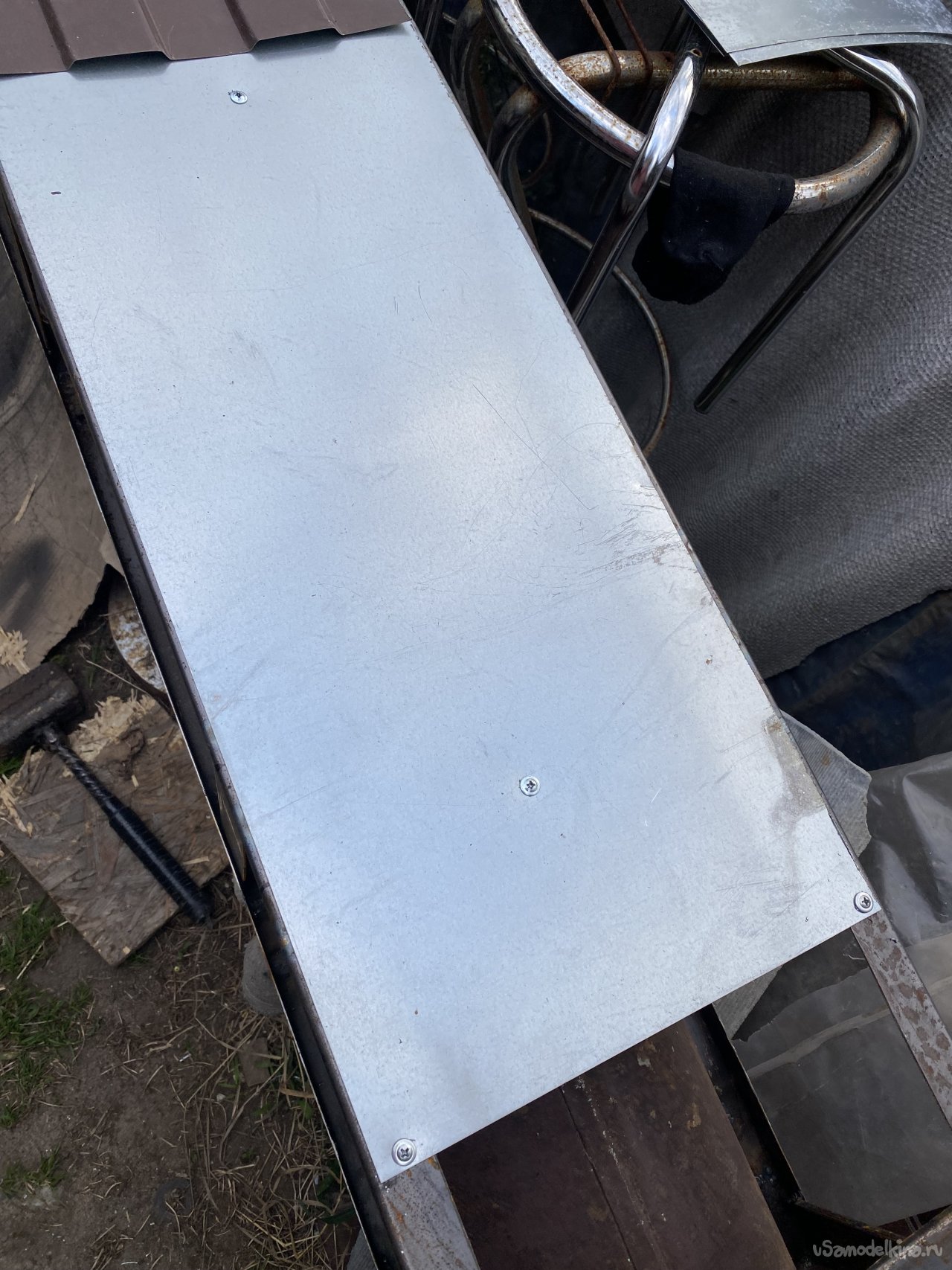

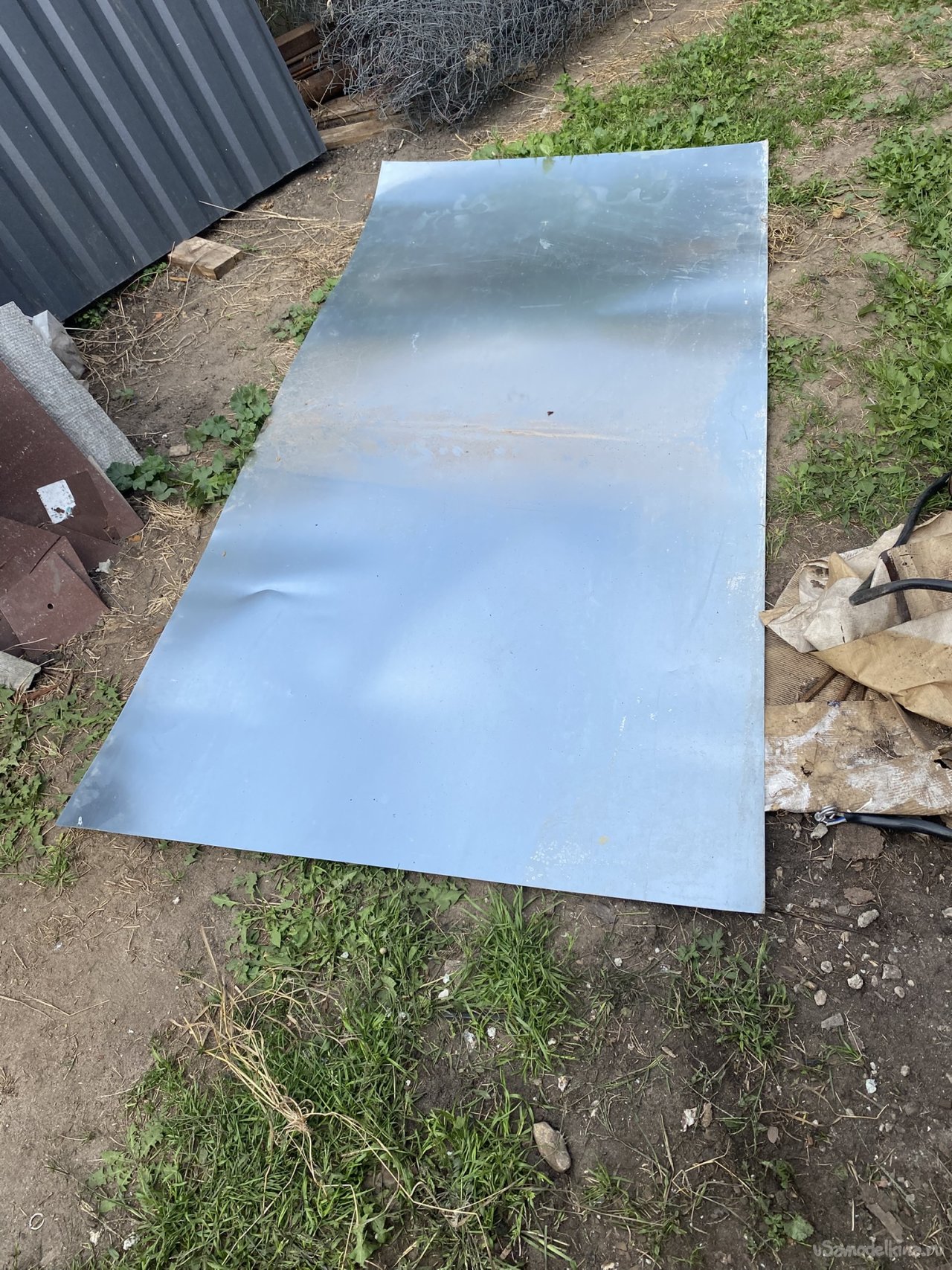

Каркас в нижней части на высоту один метр, закрыл оцинкованным листом с трёх сторон:

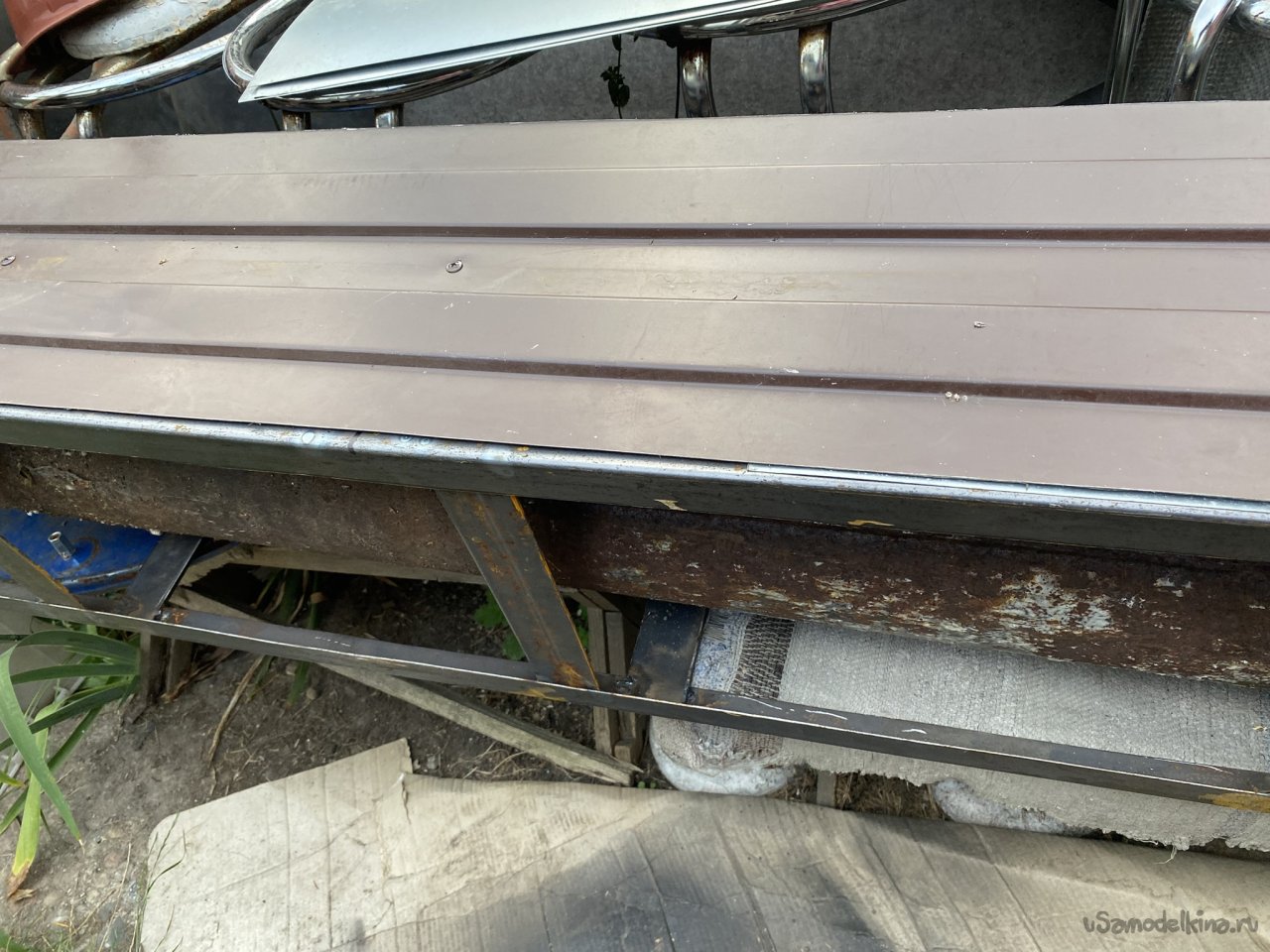

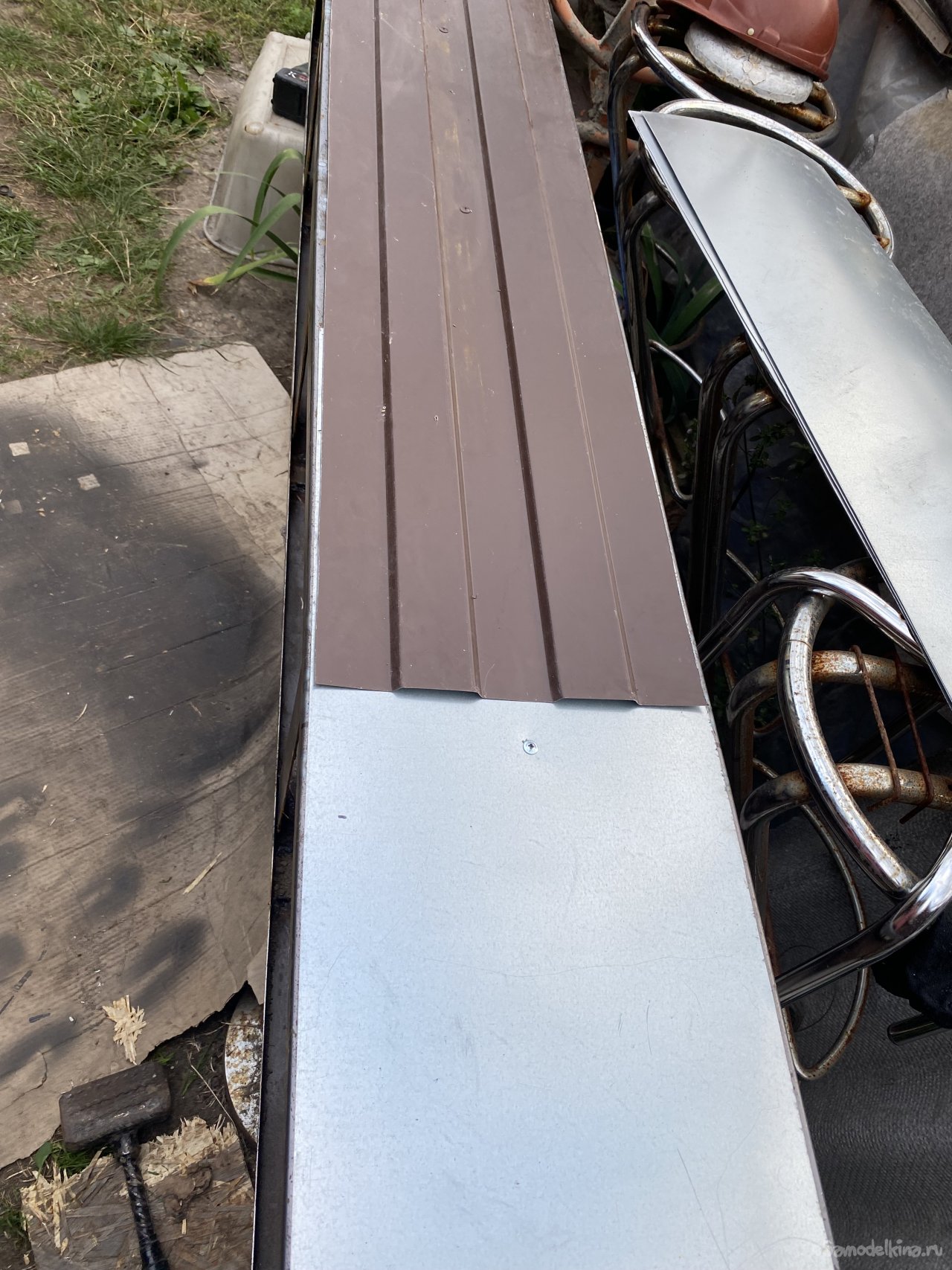

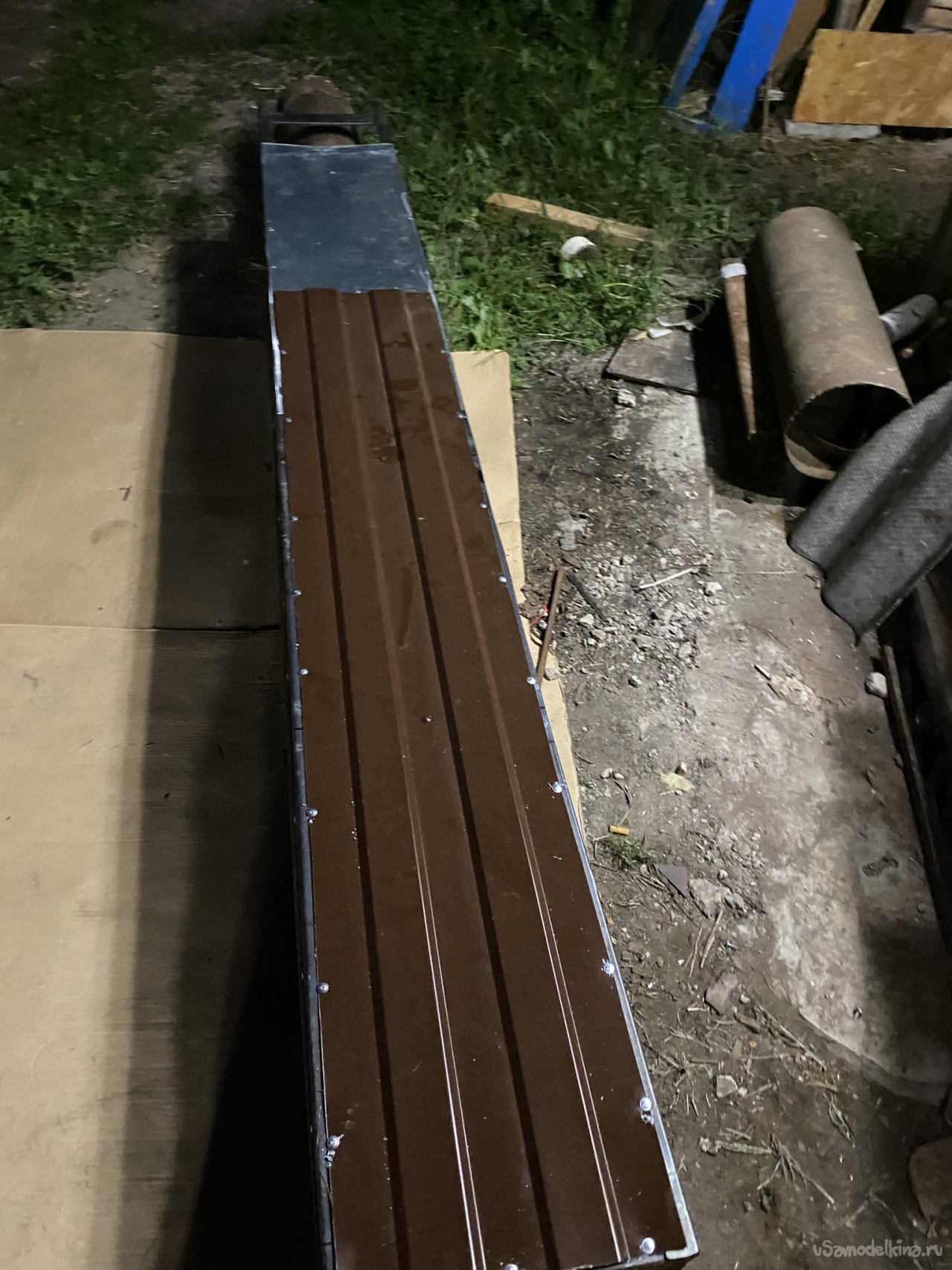

А на всю остальную длину, закрыл каркас (тоже с трёх сторон) профилированным листом, с напуском на оцинковку. При чём, в нижней части его не прикручивал:
Идея в том, что, после установки на место, и обустройства примыкания кровли к оцинковке, я прикручу недостающий профлист снизу, подсунув его под верхний, и тем самым дополнительно закрою планки примыкания.

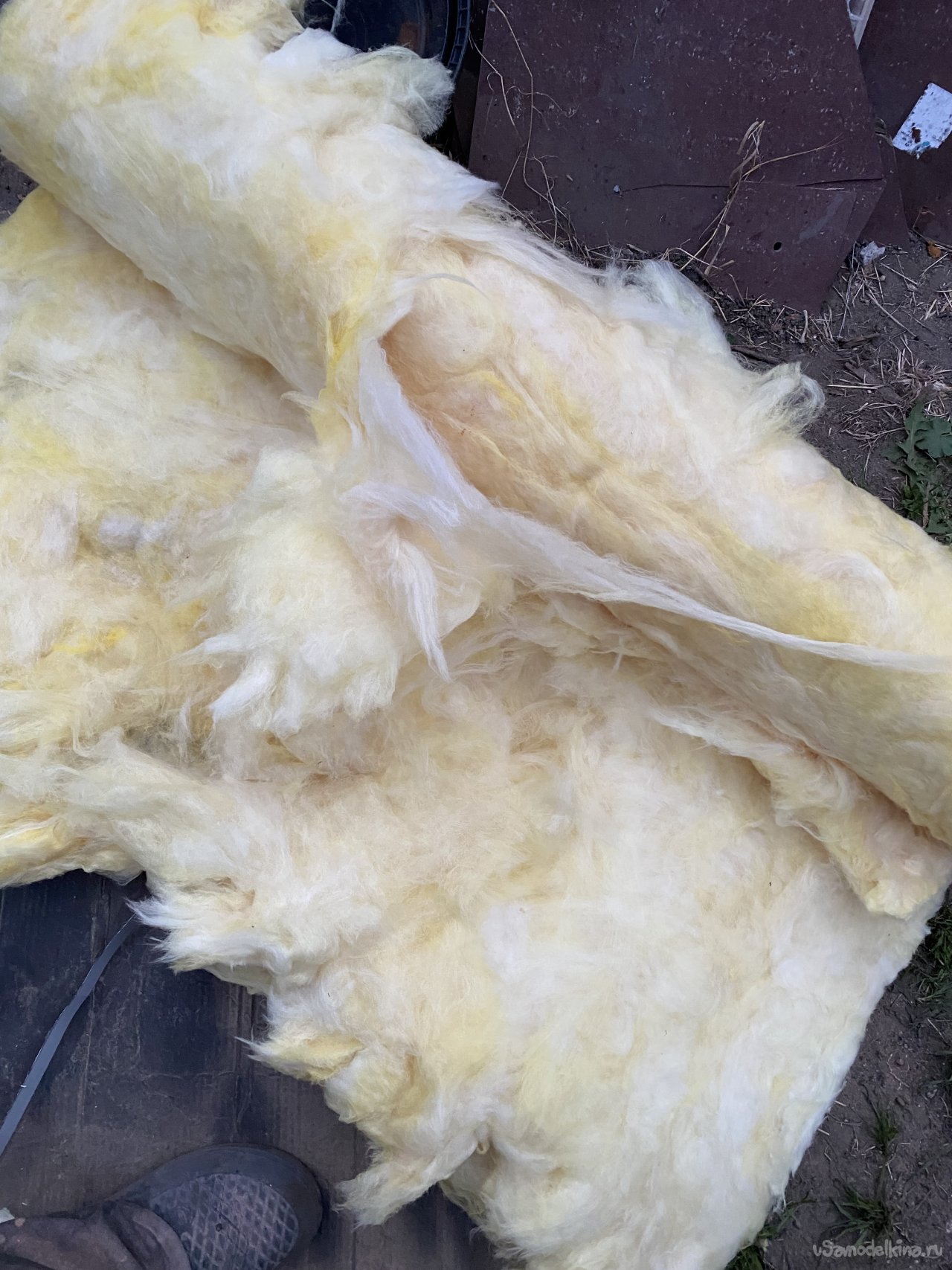

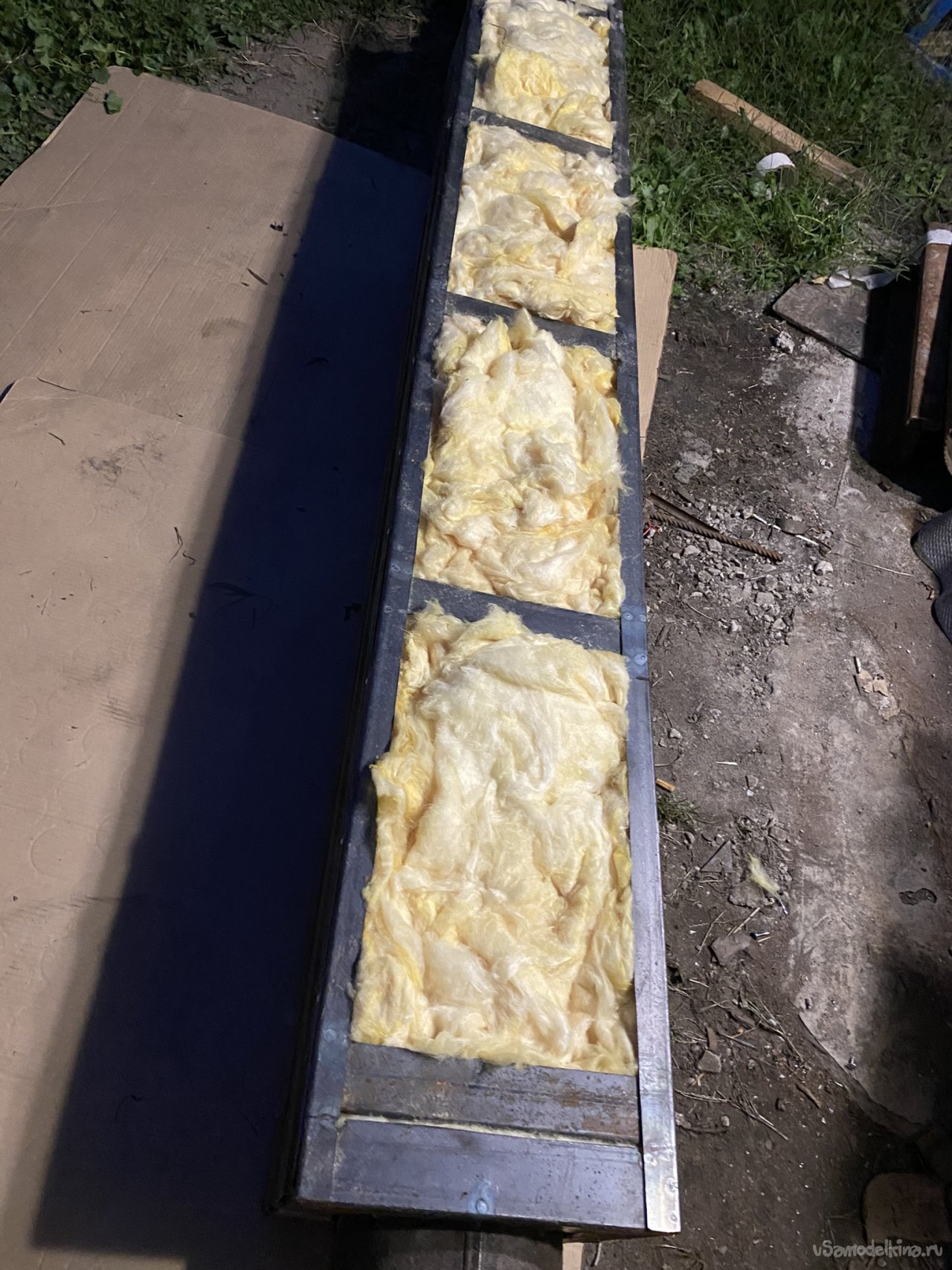

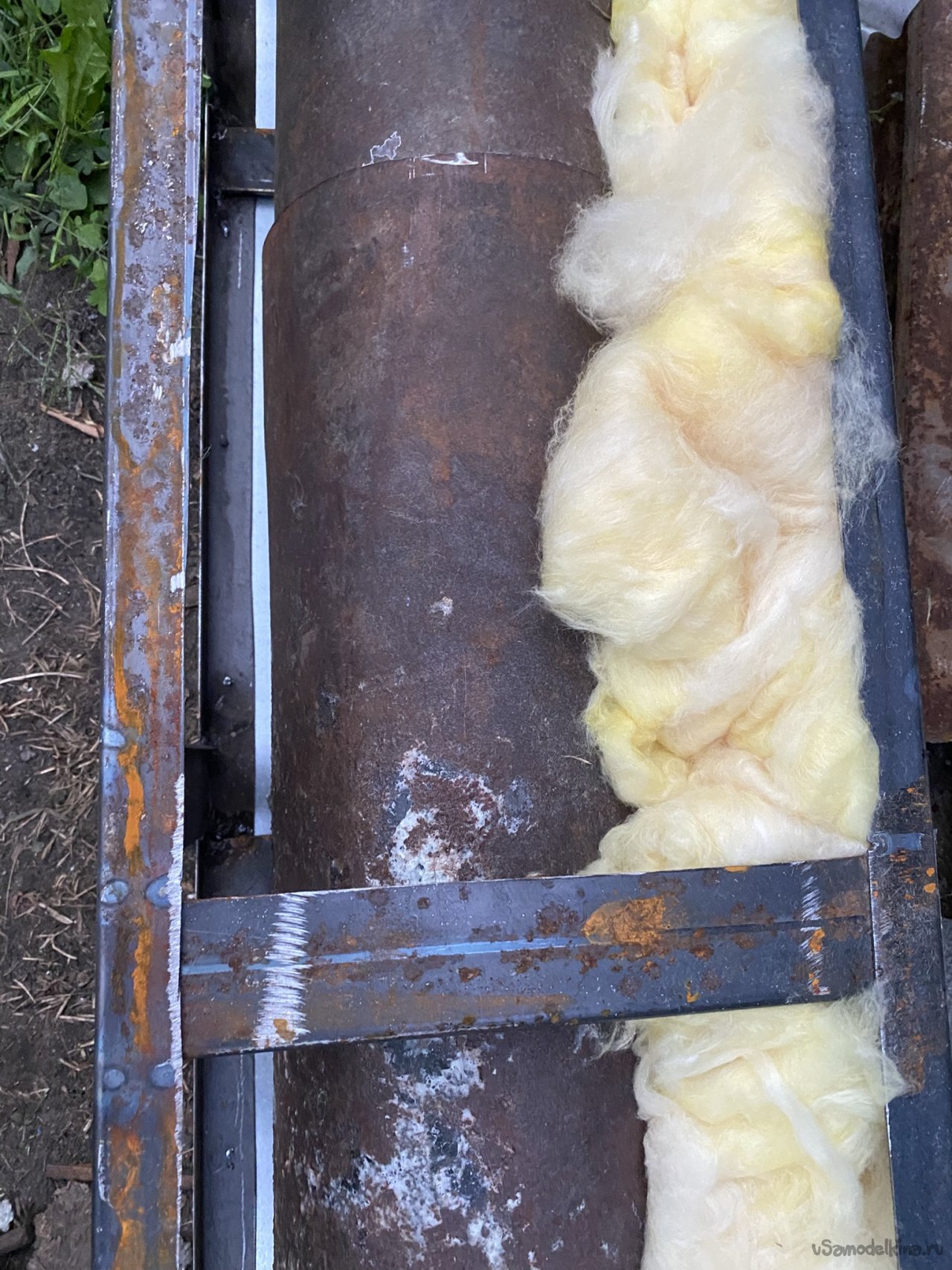

А пока я, через не закрытую пока жестью, стенку, заполнил стекловатой короб, старательно подпихивая вату со всех сторон:
И прикрутил последнюю, четвёртую, сторону:

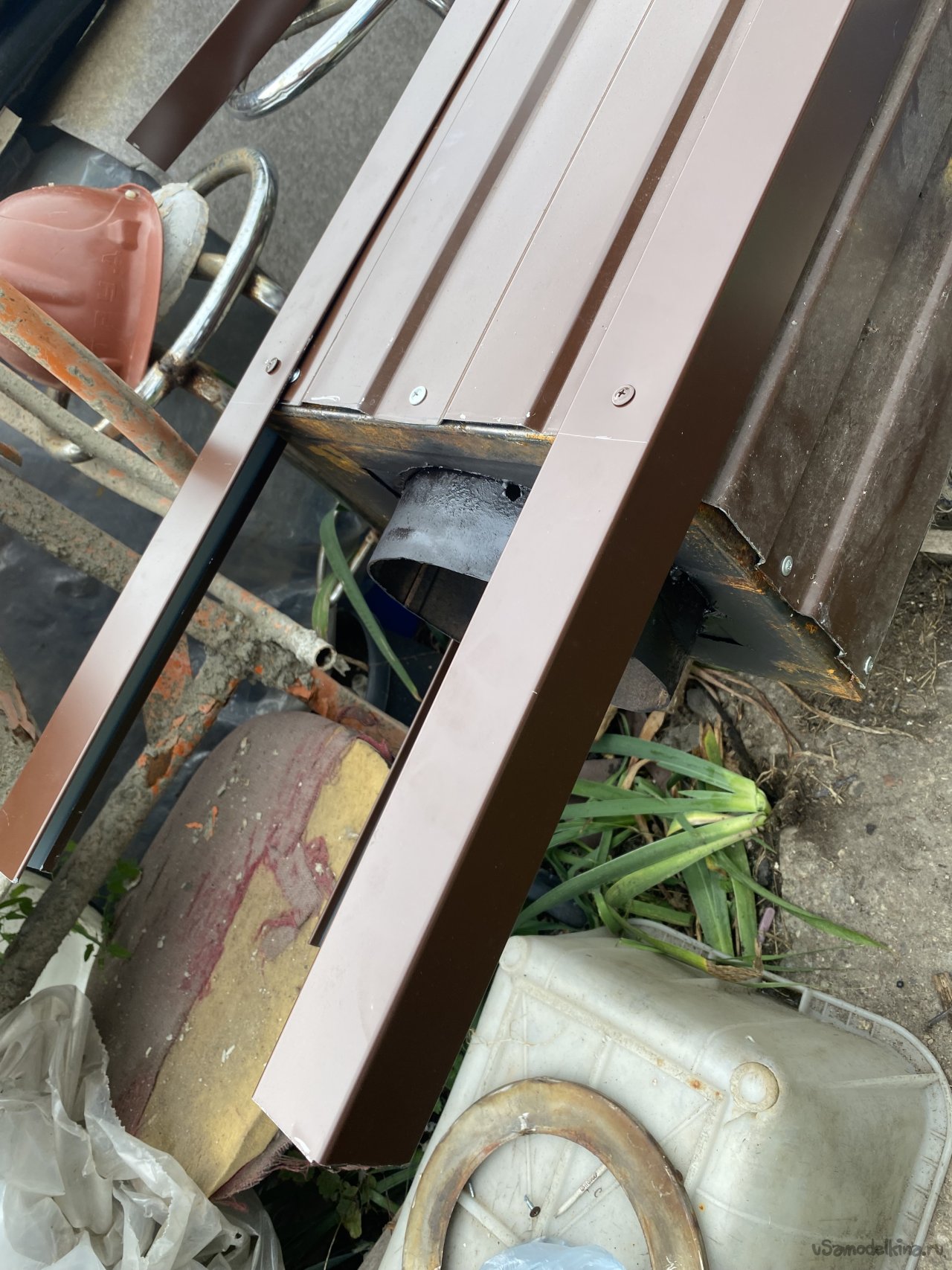

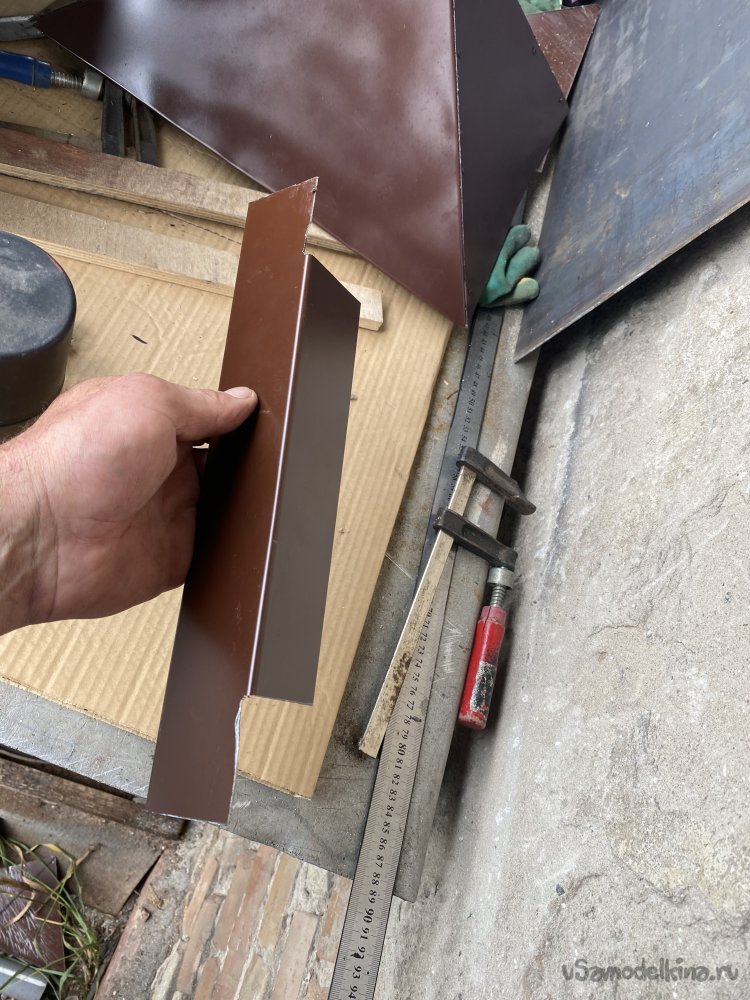

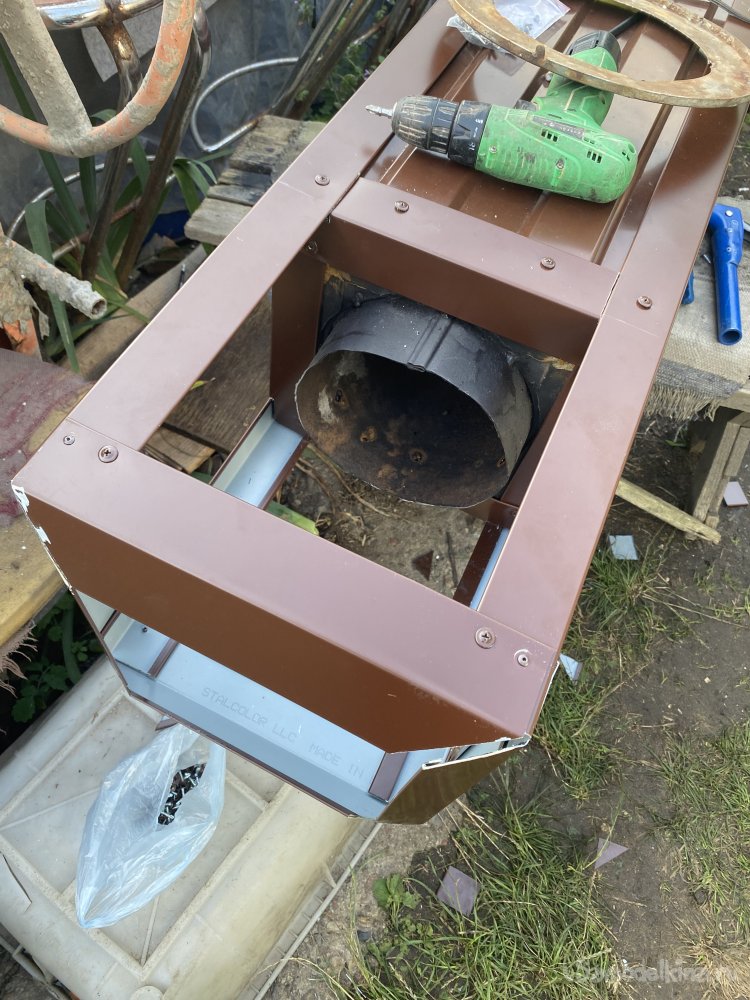

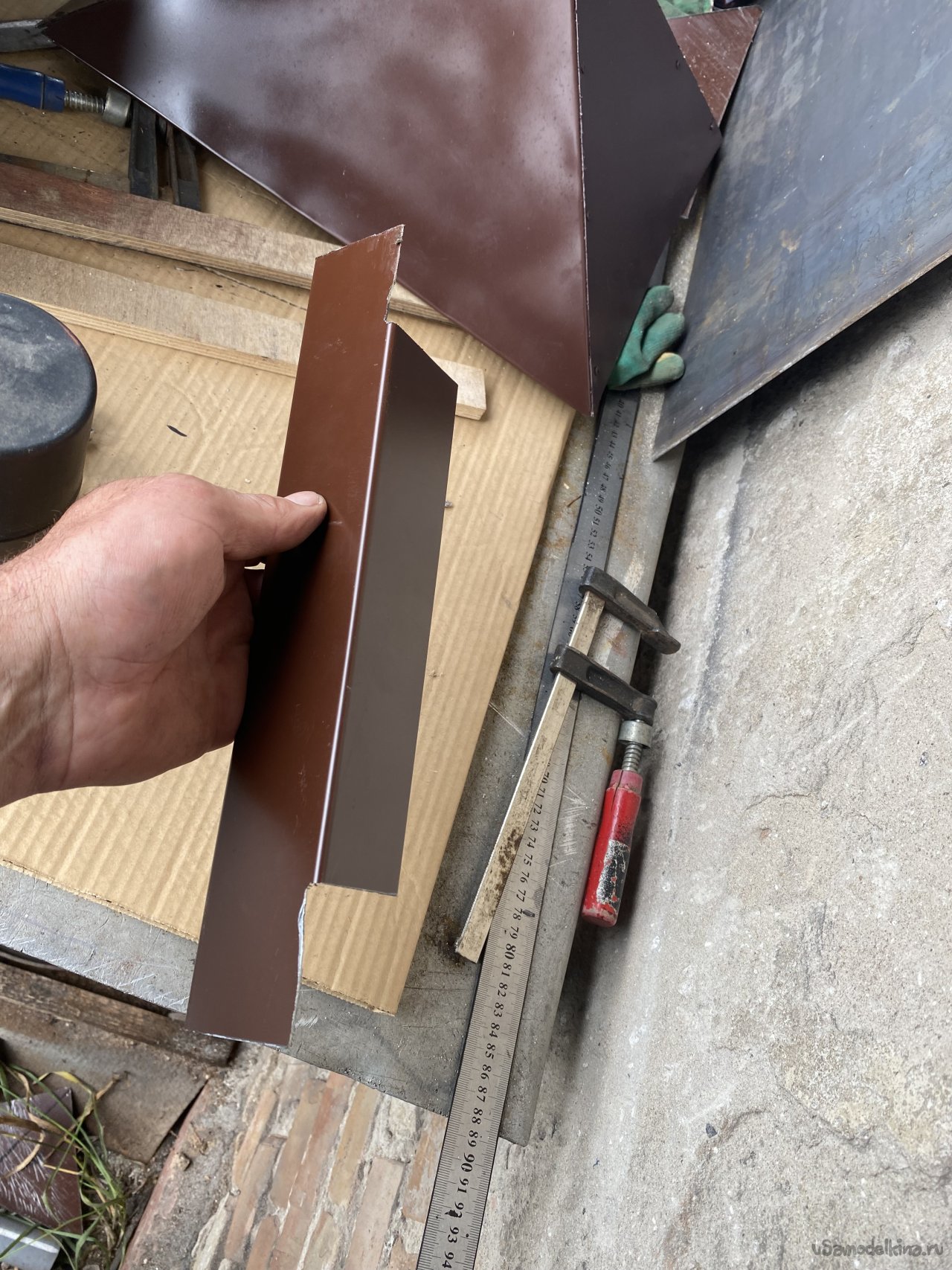

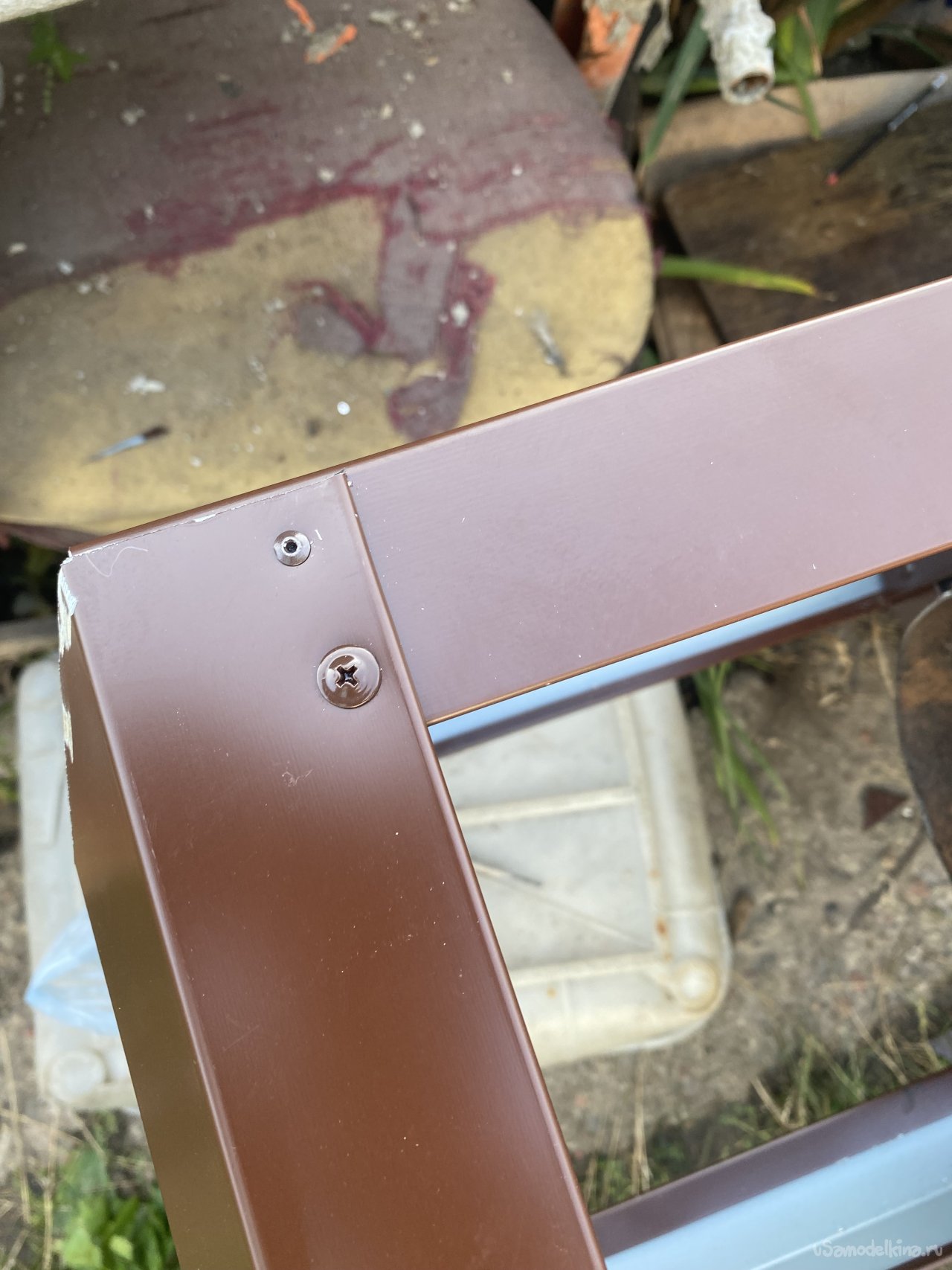

Так как листогиб я так и не собрался доделать, пришлось заказать готовых уголков их жести с полимерным покрытием, размером 50х50 миллиметров. И ми я закрыл углы, выпустив их в верхней части для будущего крепления зонта:

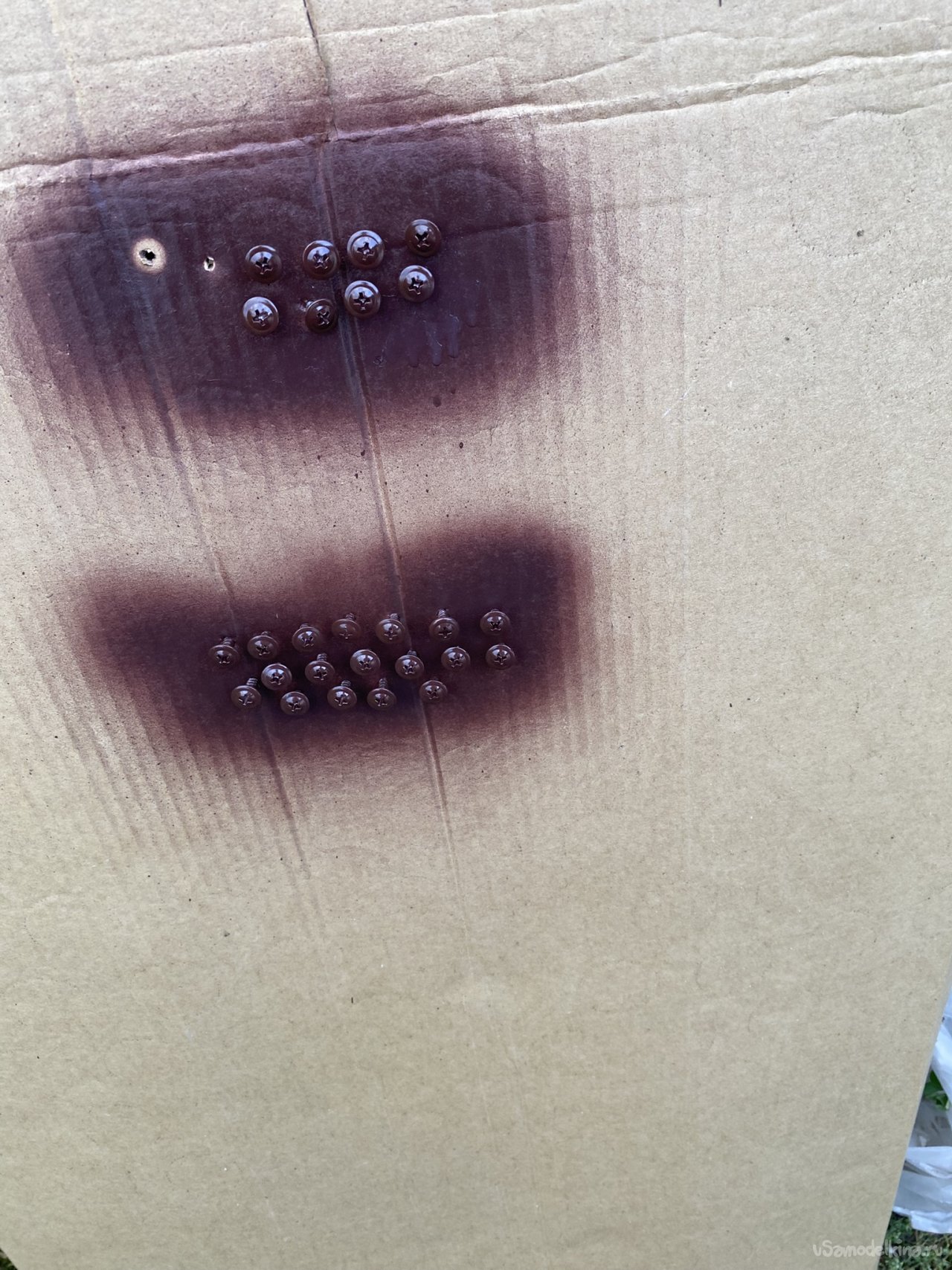

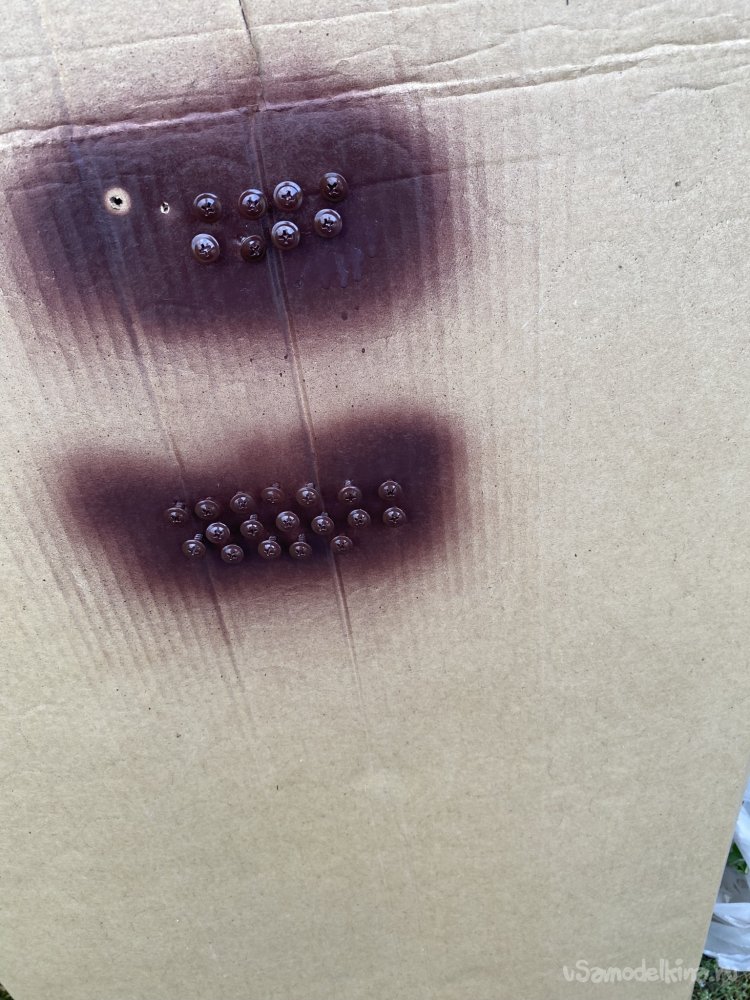

Забыв докупить предокрашенных саморезов, по быструхе красил их из баллончика сам)))
В верхней части, для прочности, некоторые саморезы заменил заклёпками:

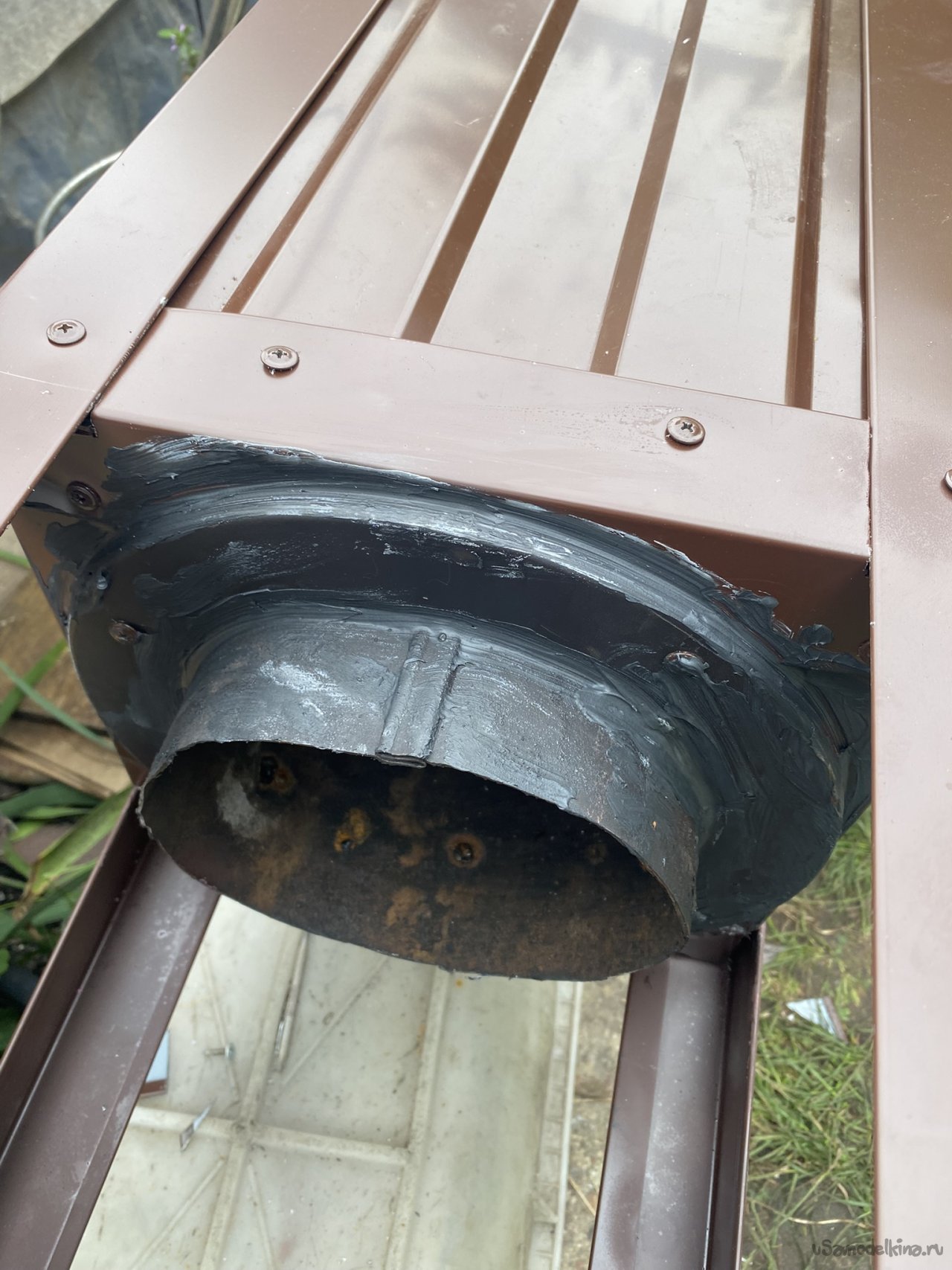

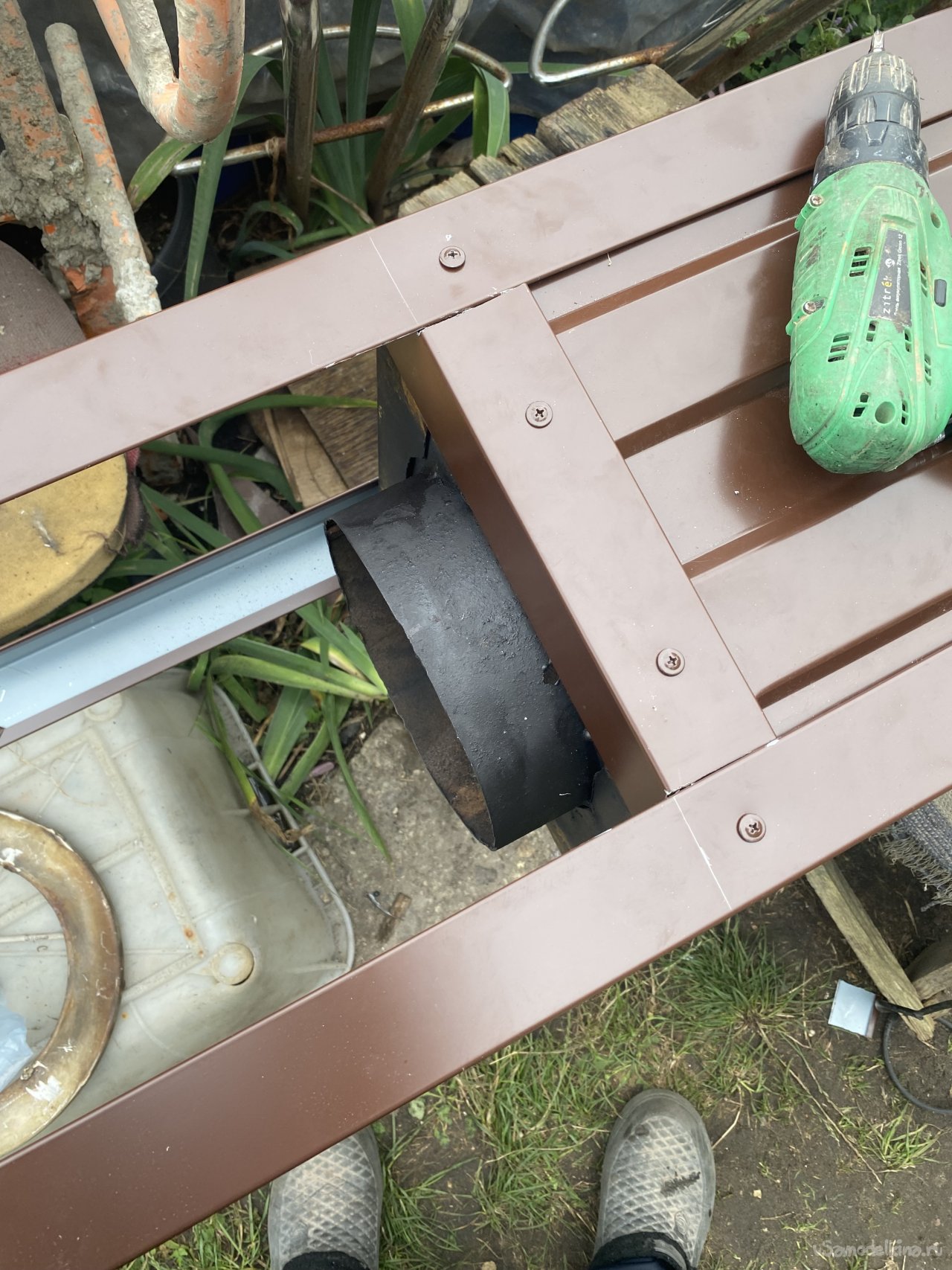

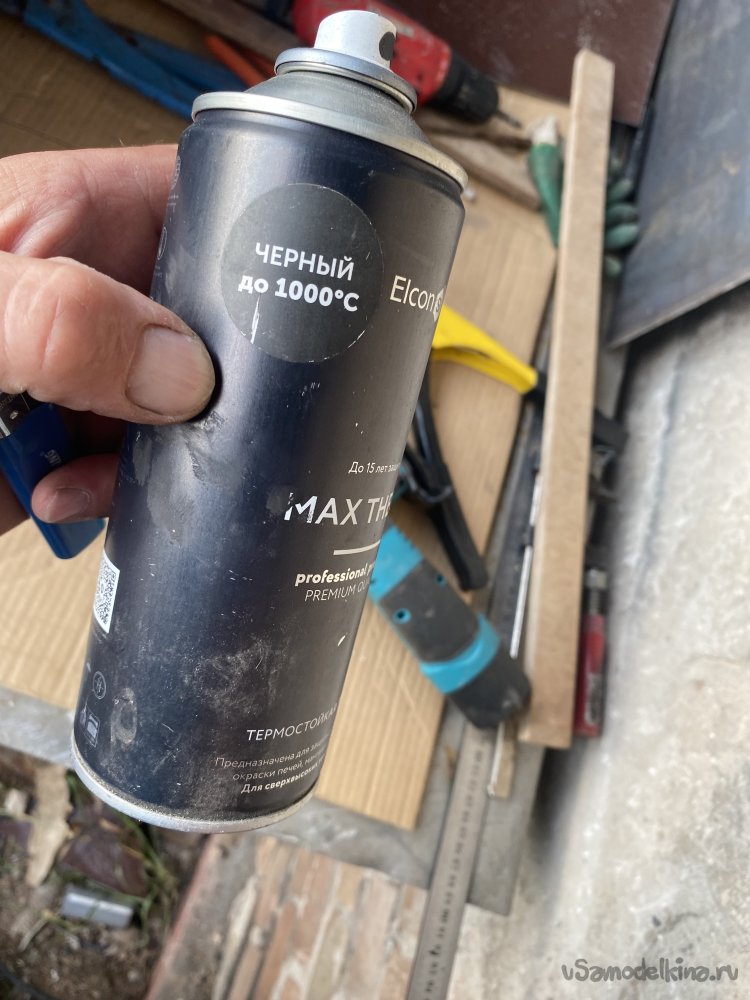

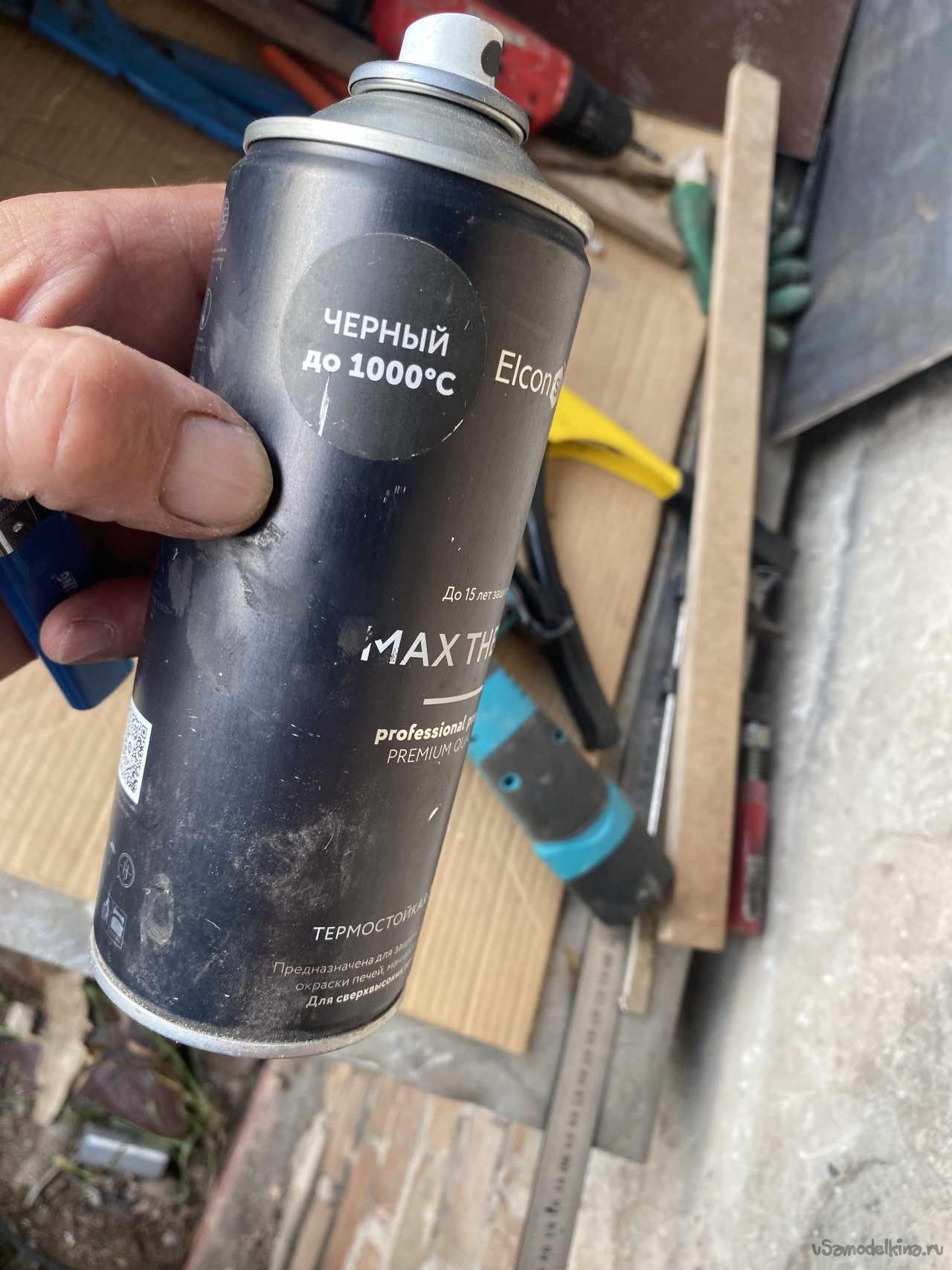

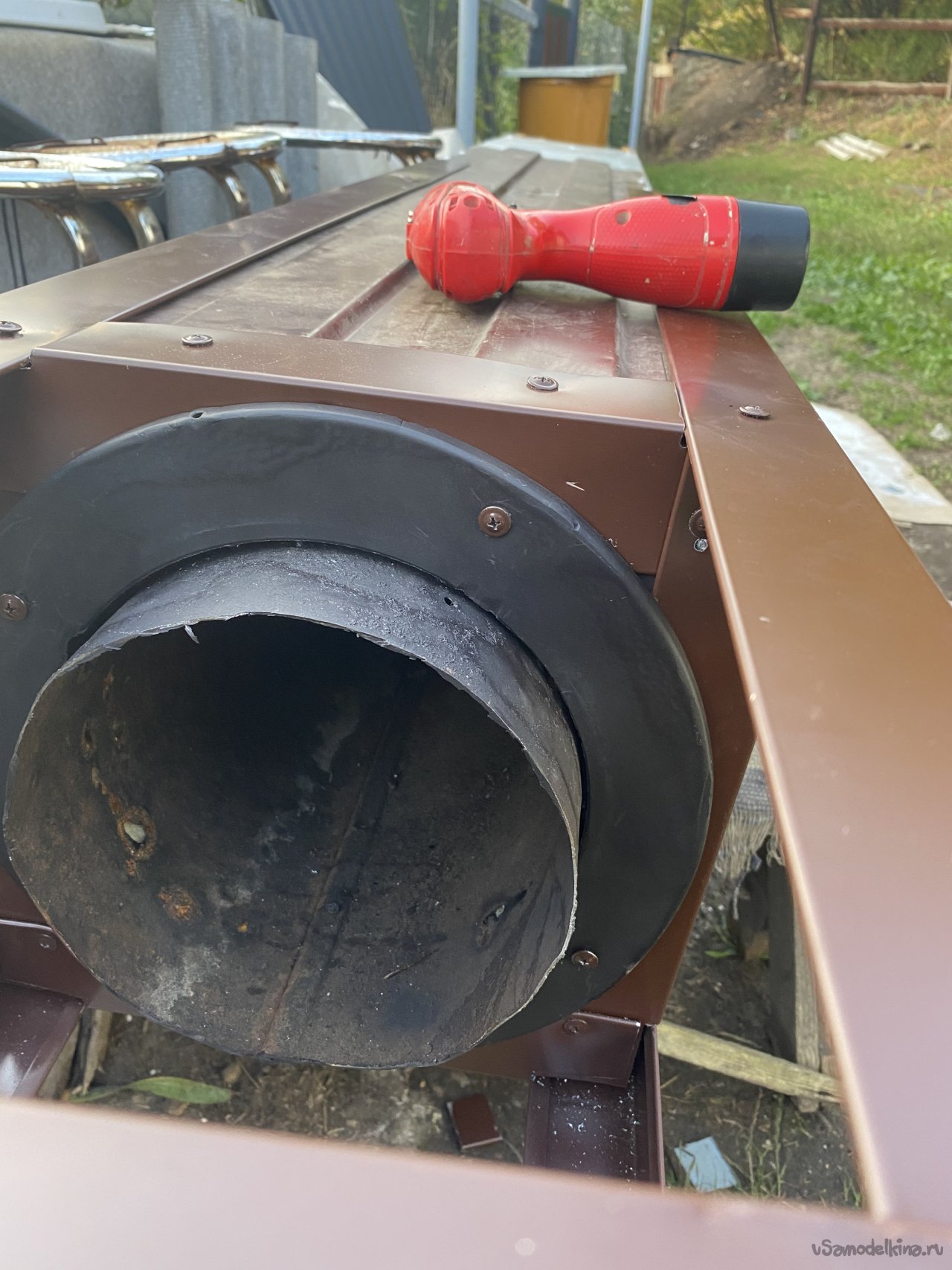

Выбрал ещё один фланец, покрасил его чёрной термоэмалью, и прикрепил на трубу, скрыв прорехи:

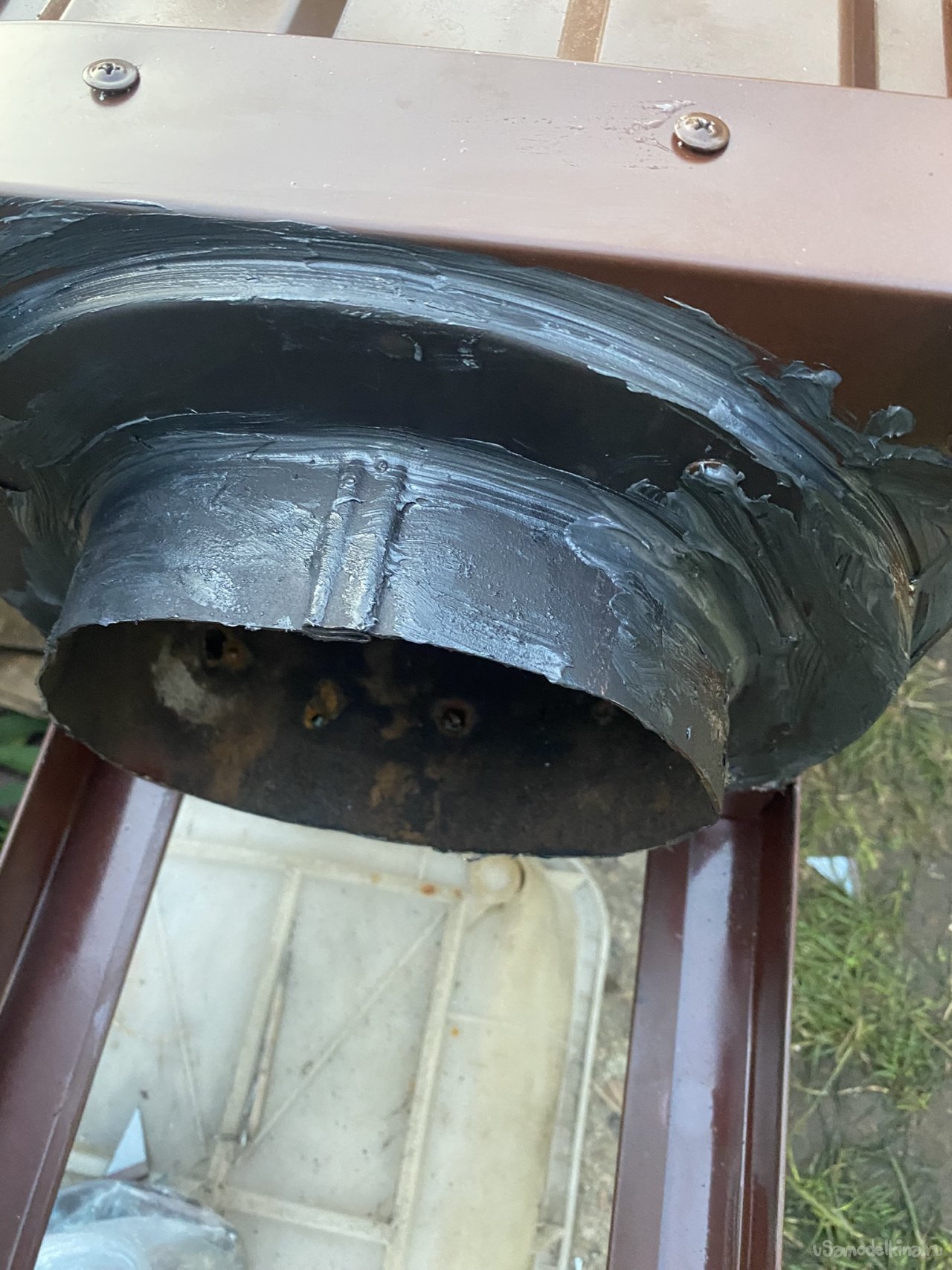

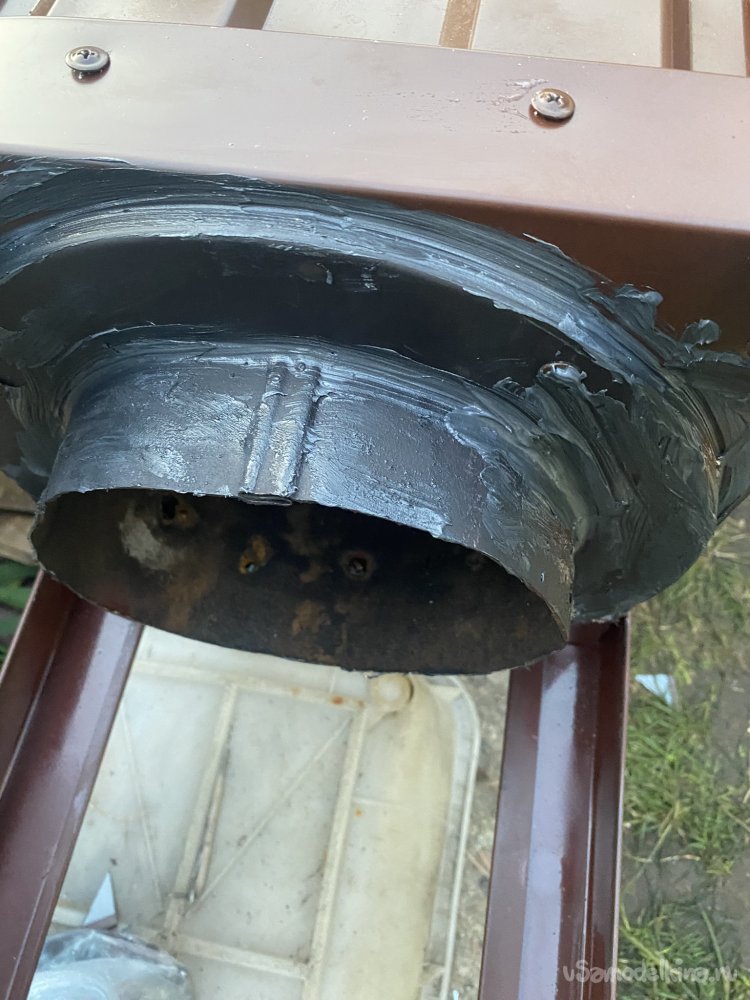

После чего, хорошенько всё промазал каменеющим силикатным герметиком:

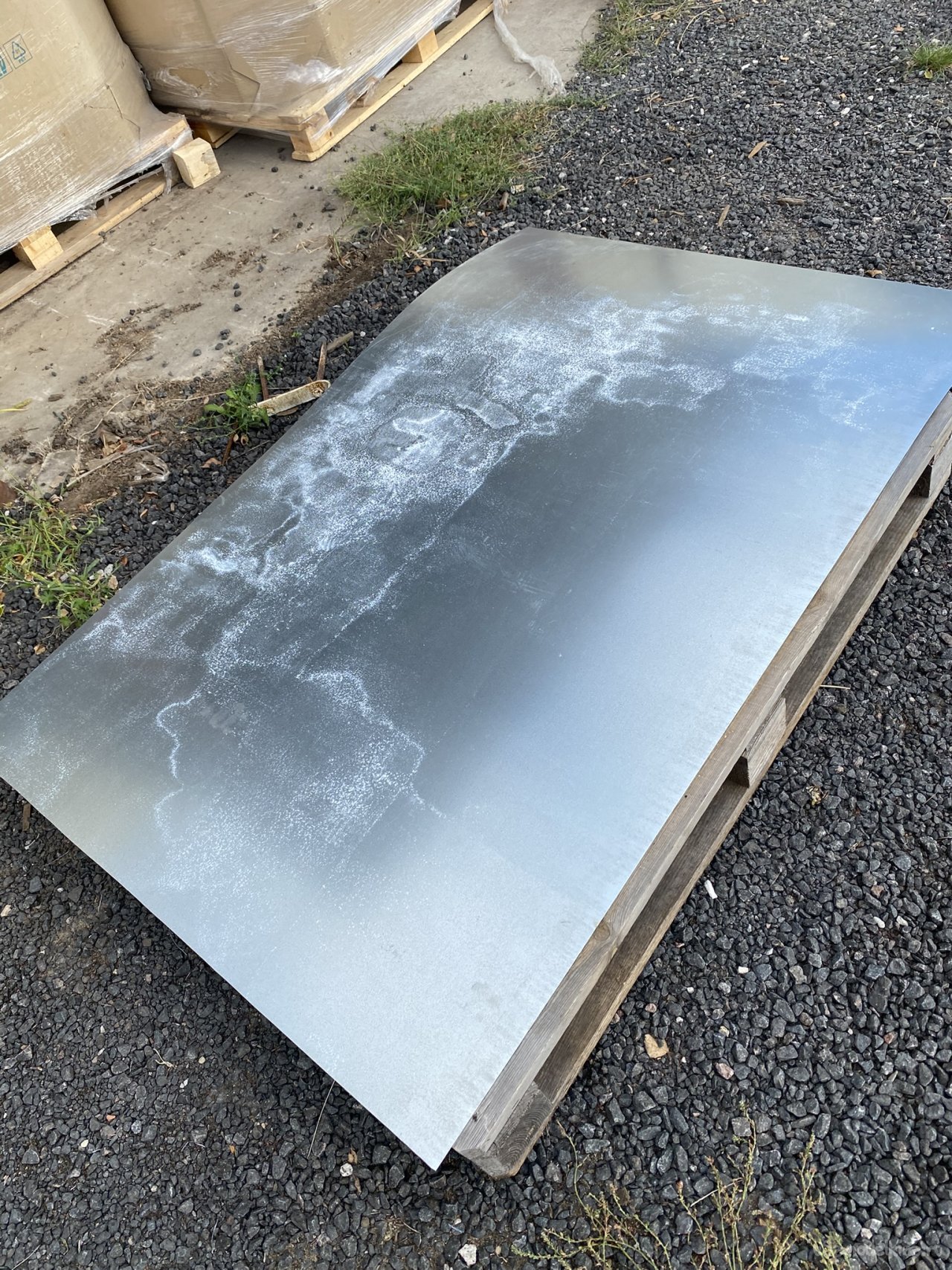

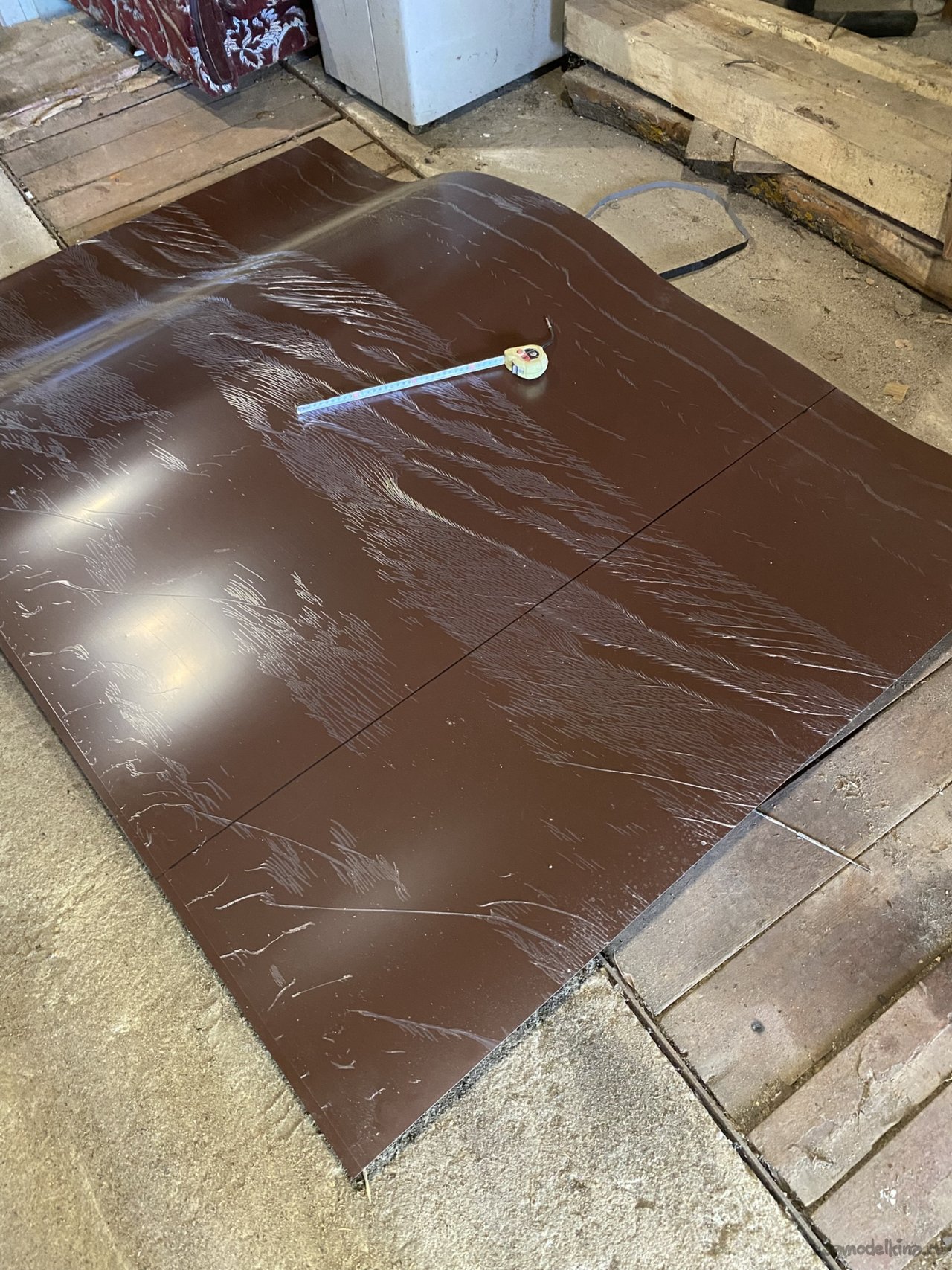

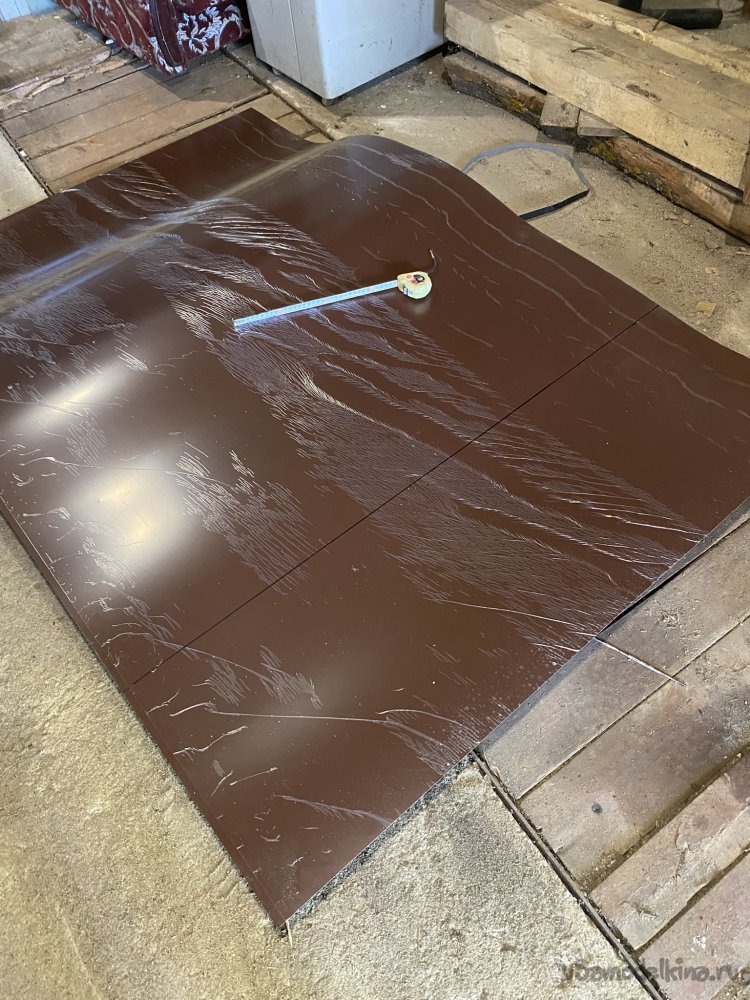

Теперь нужно изготовить зонт. Для его изготовления использовал гладкий лист с полимерным покрытием:

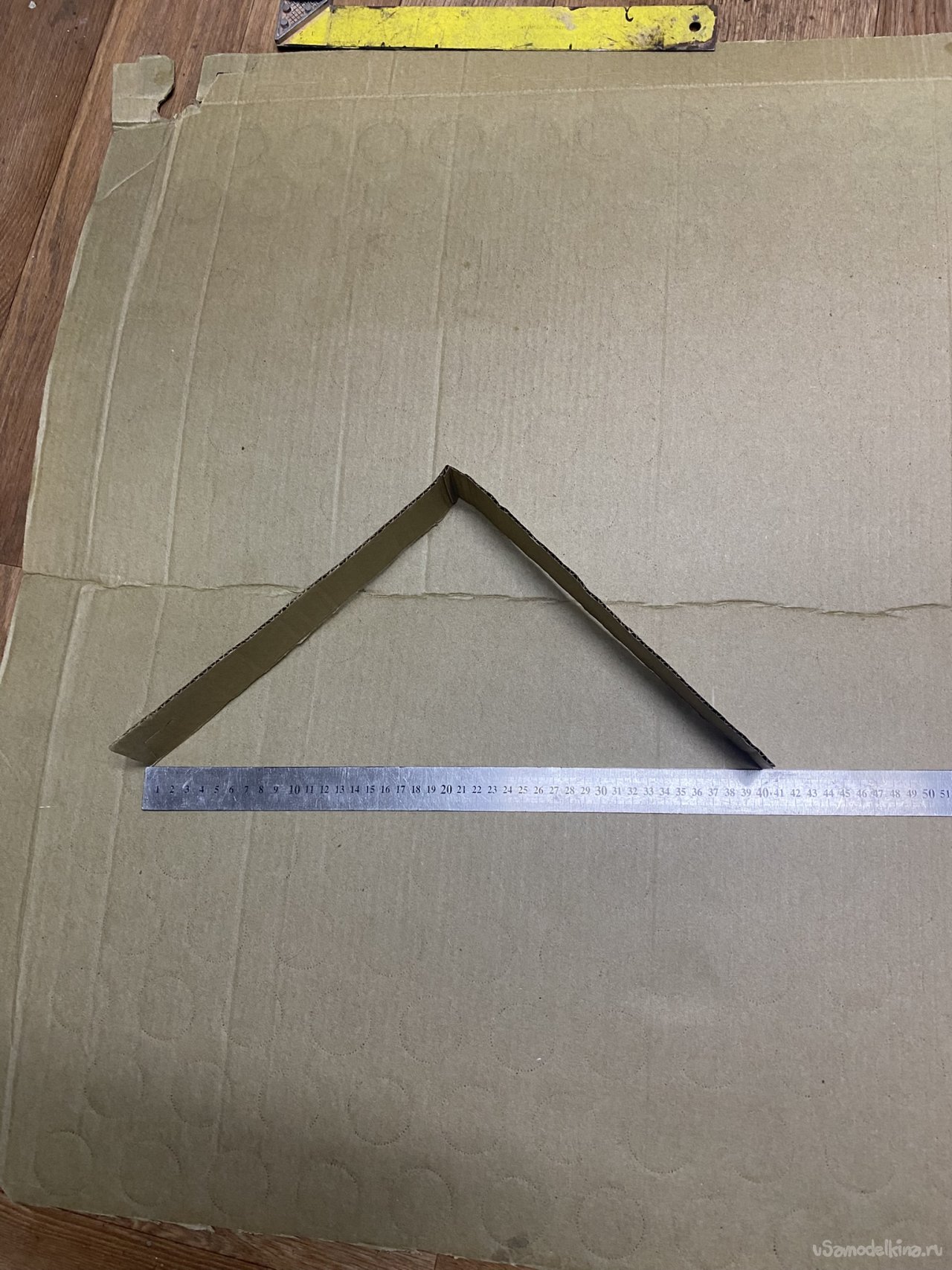

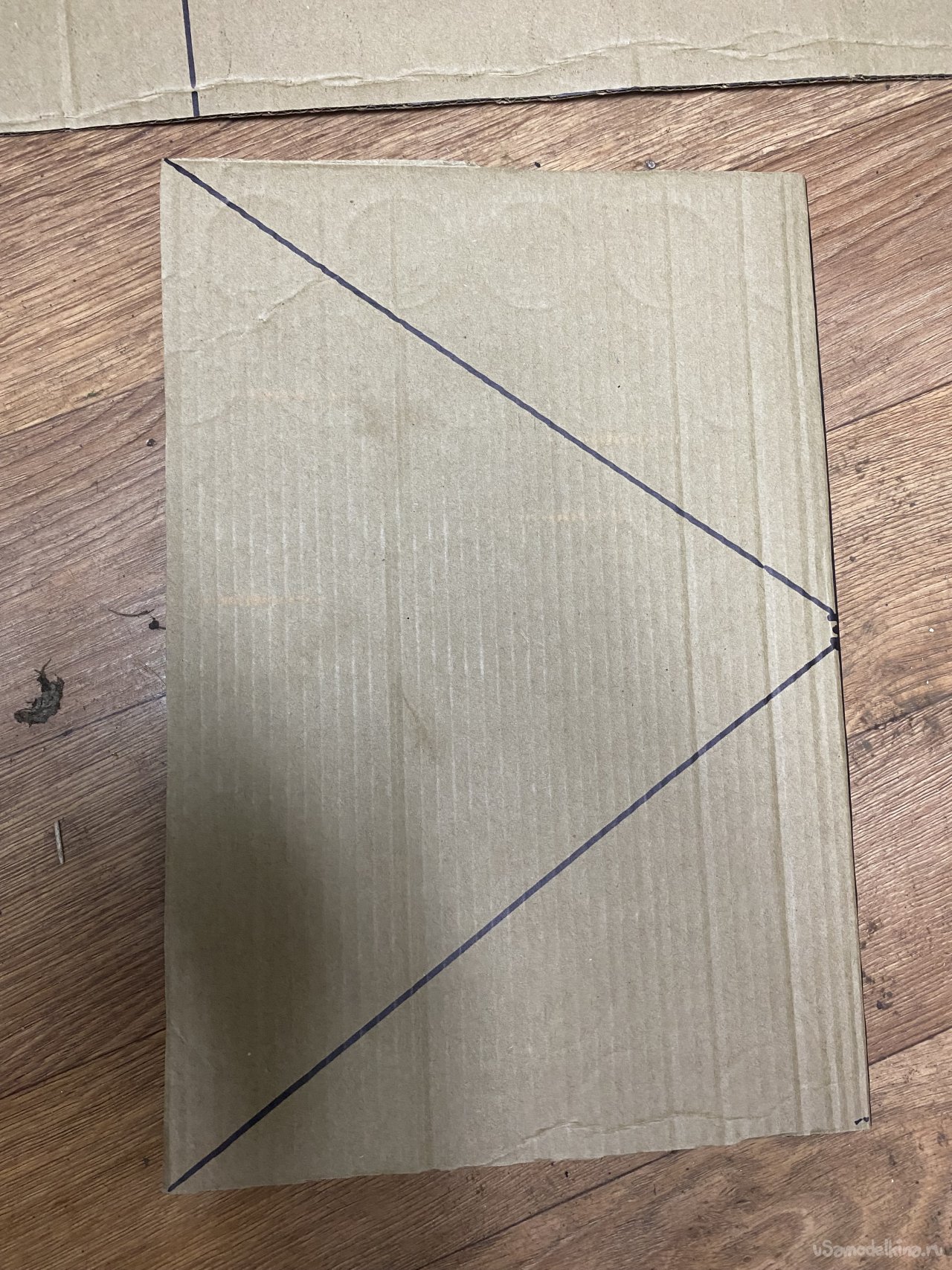

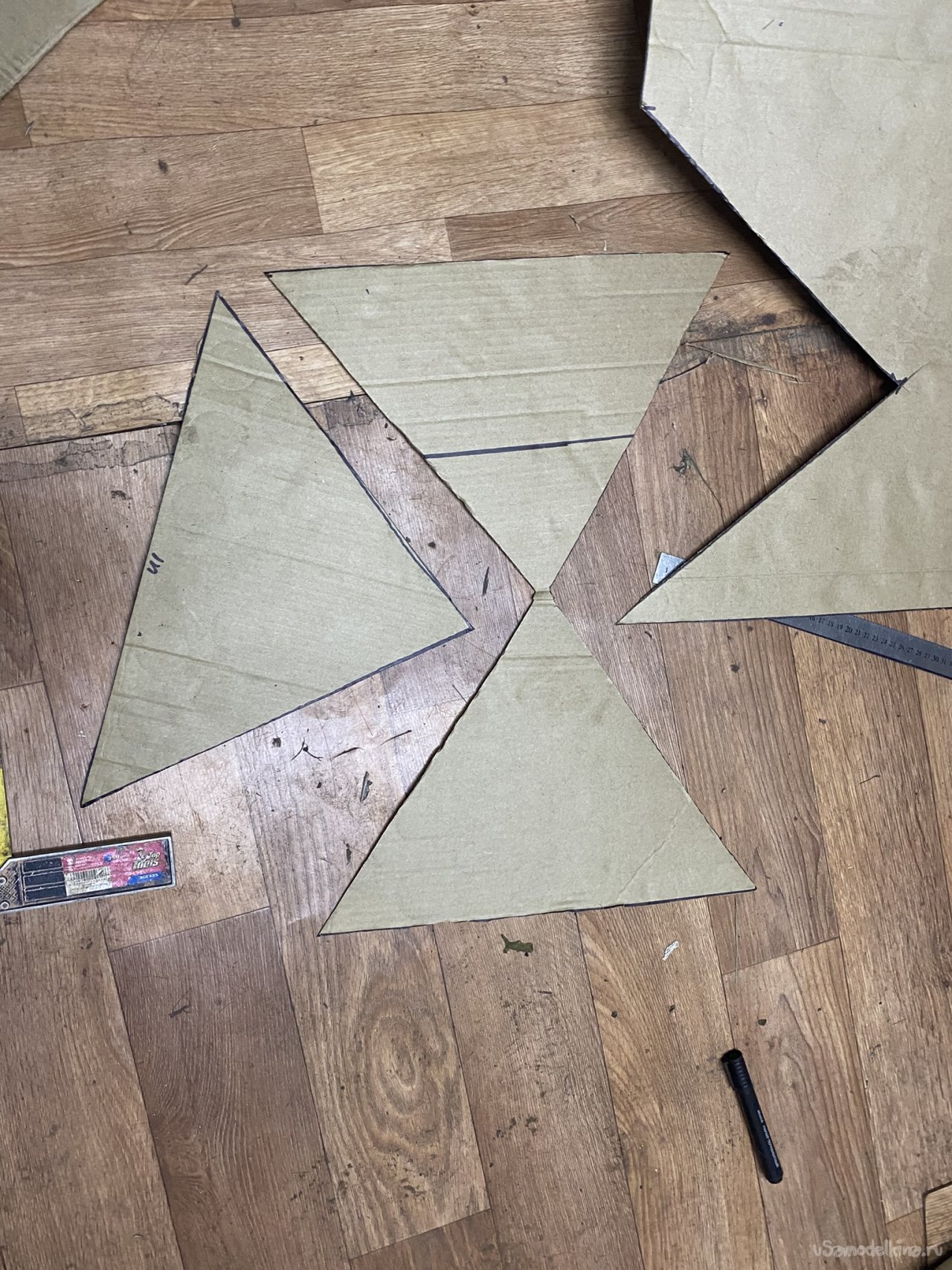

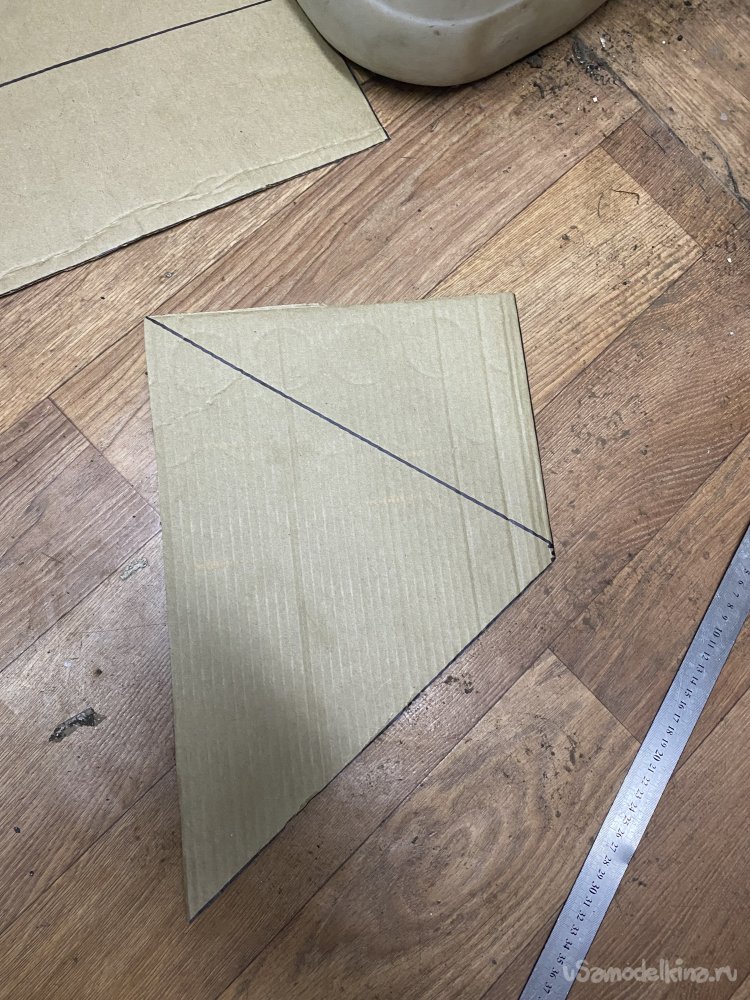

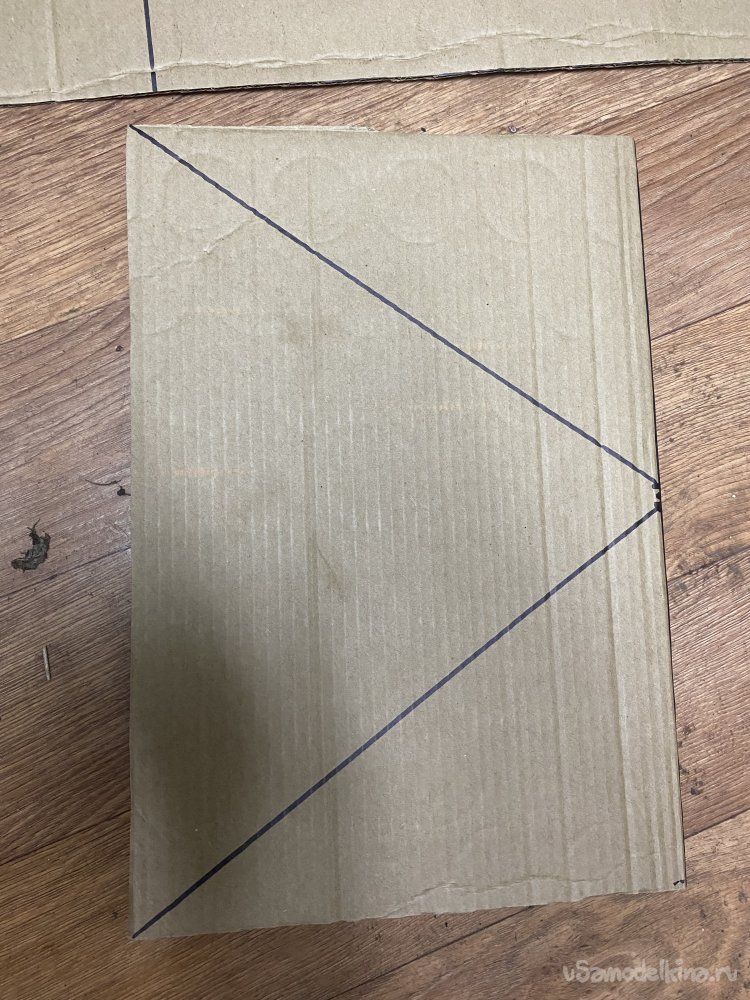

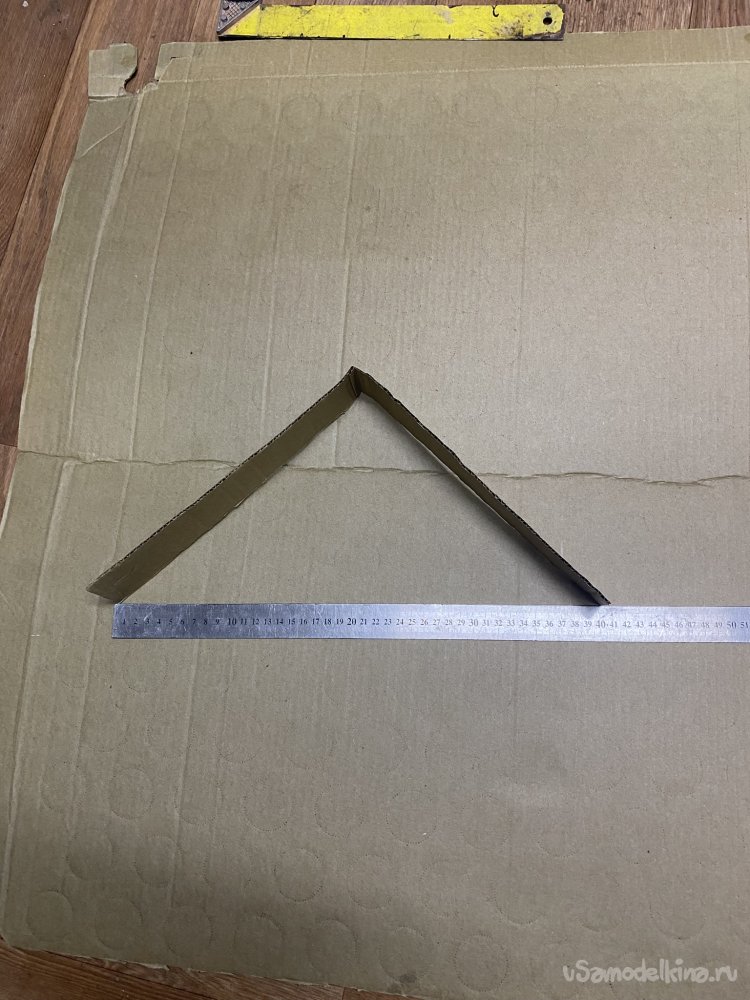

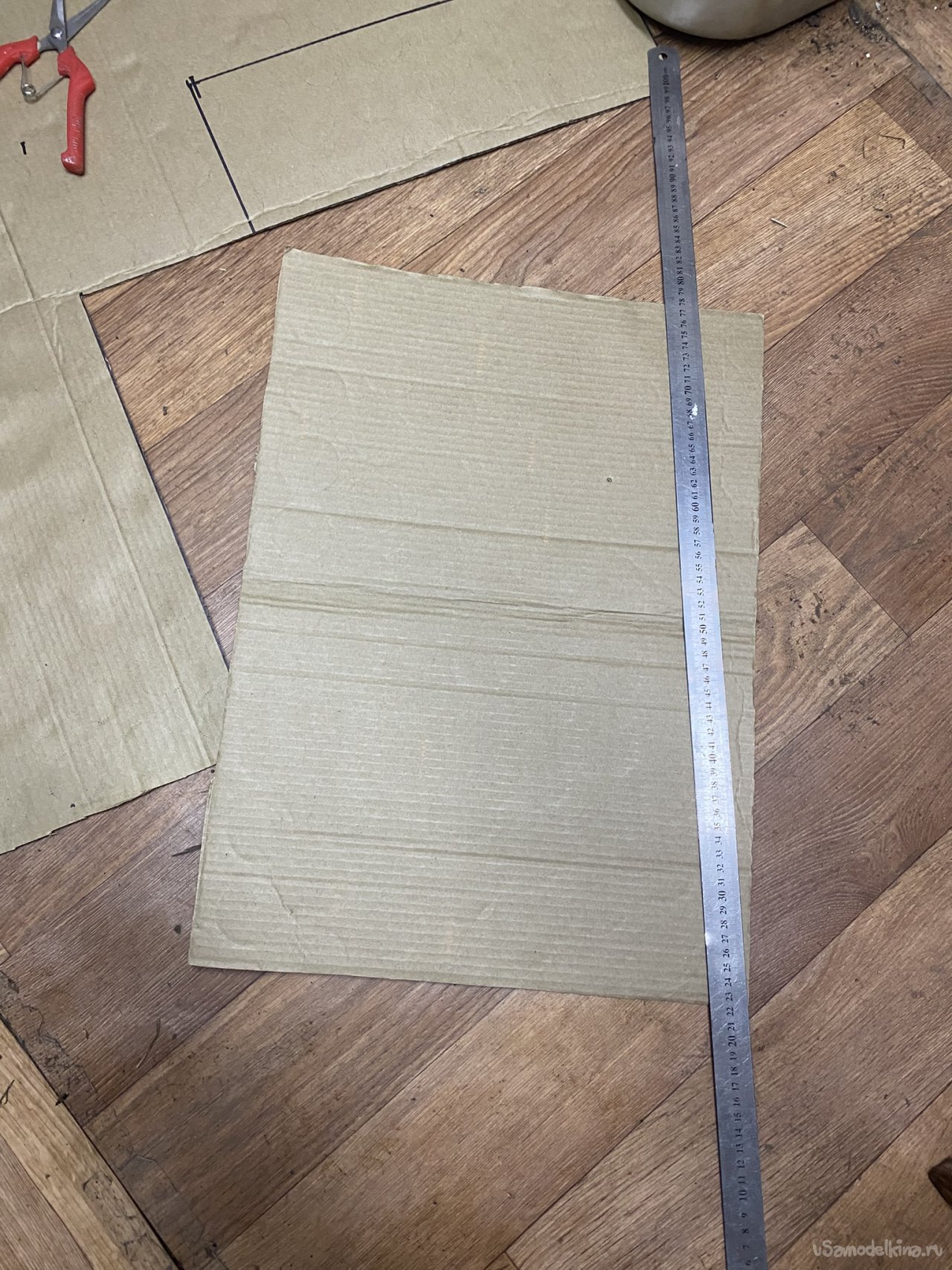

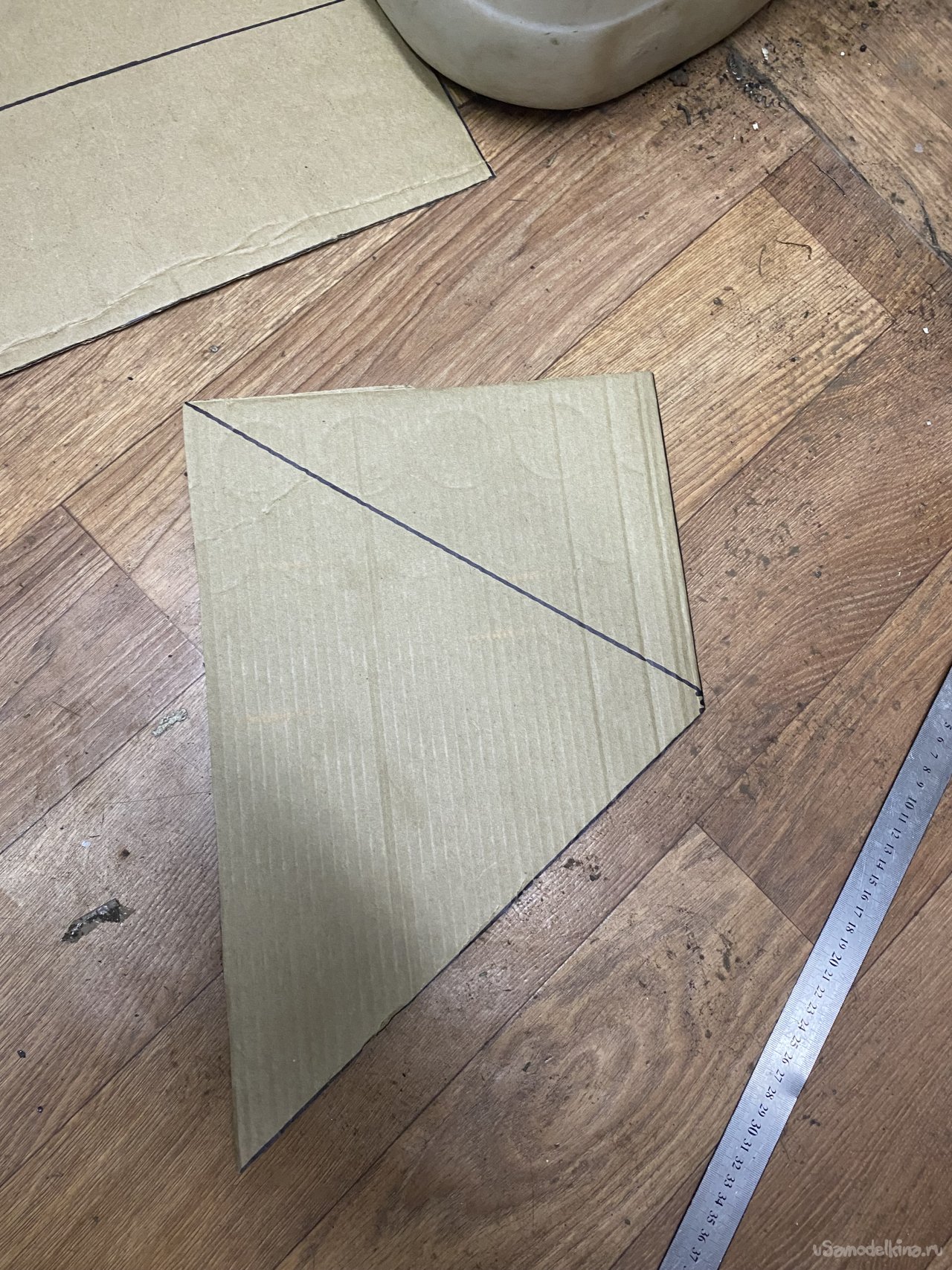

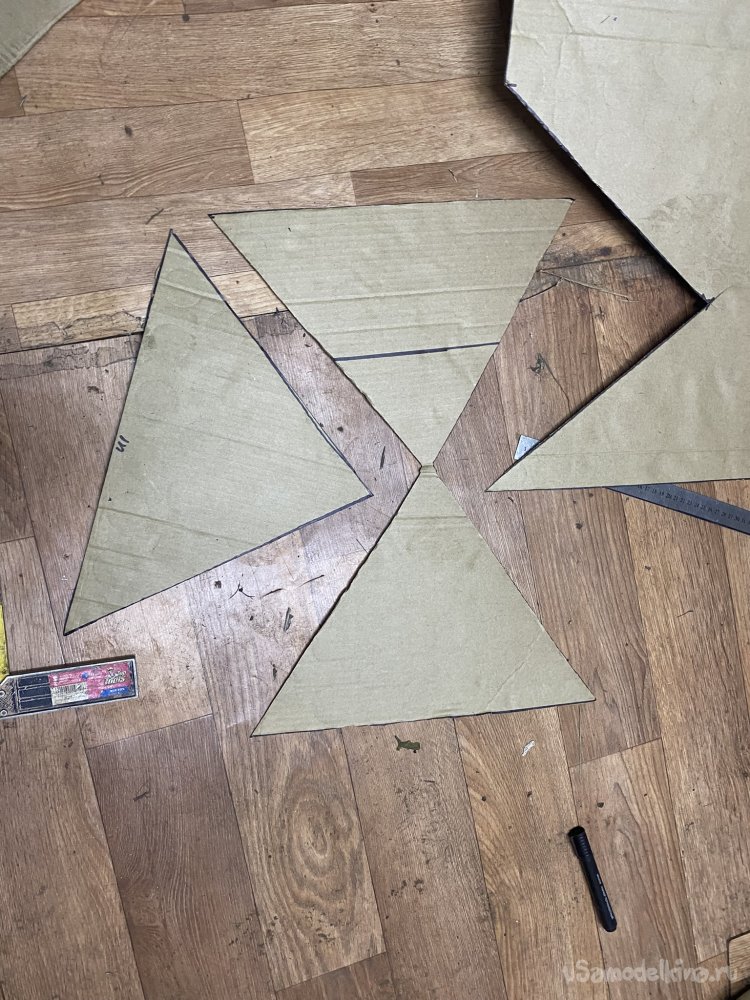

Сначала сделал шаблоны из картона:

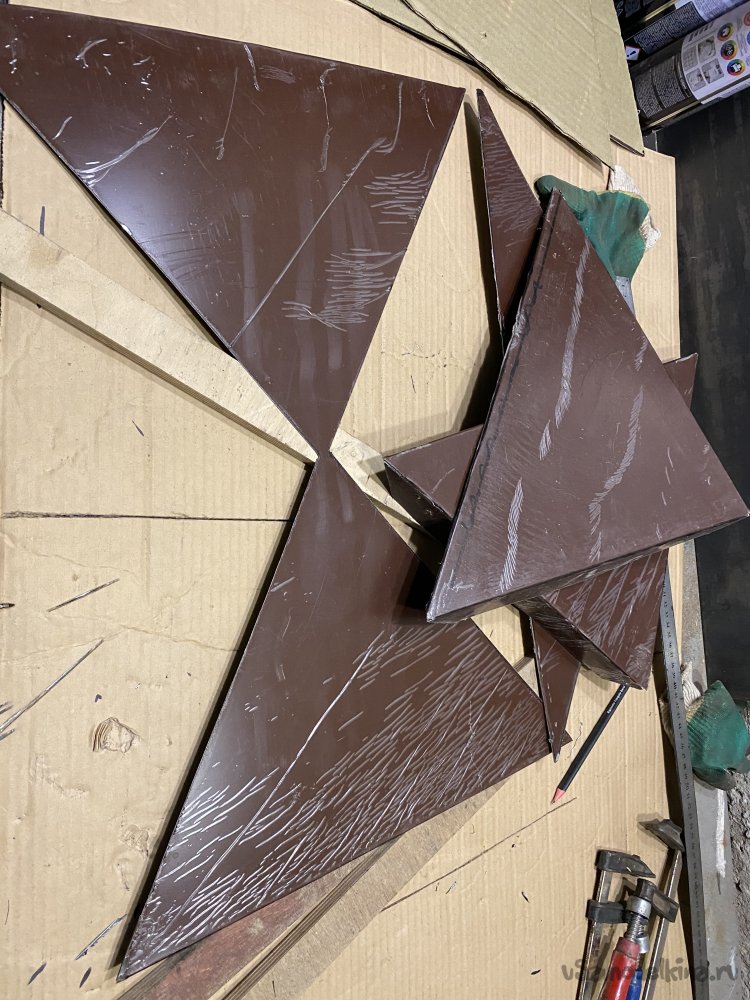

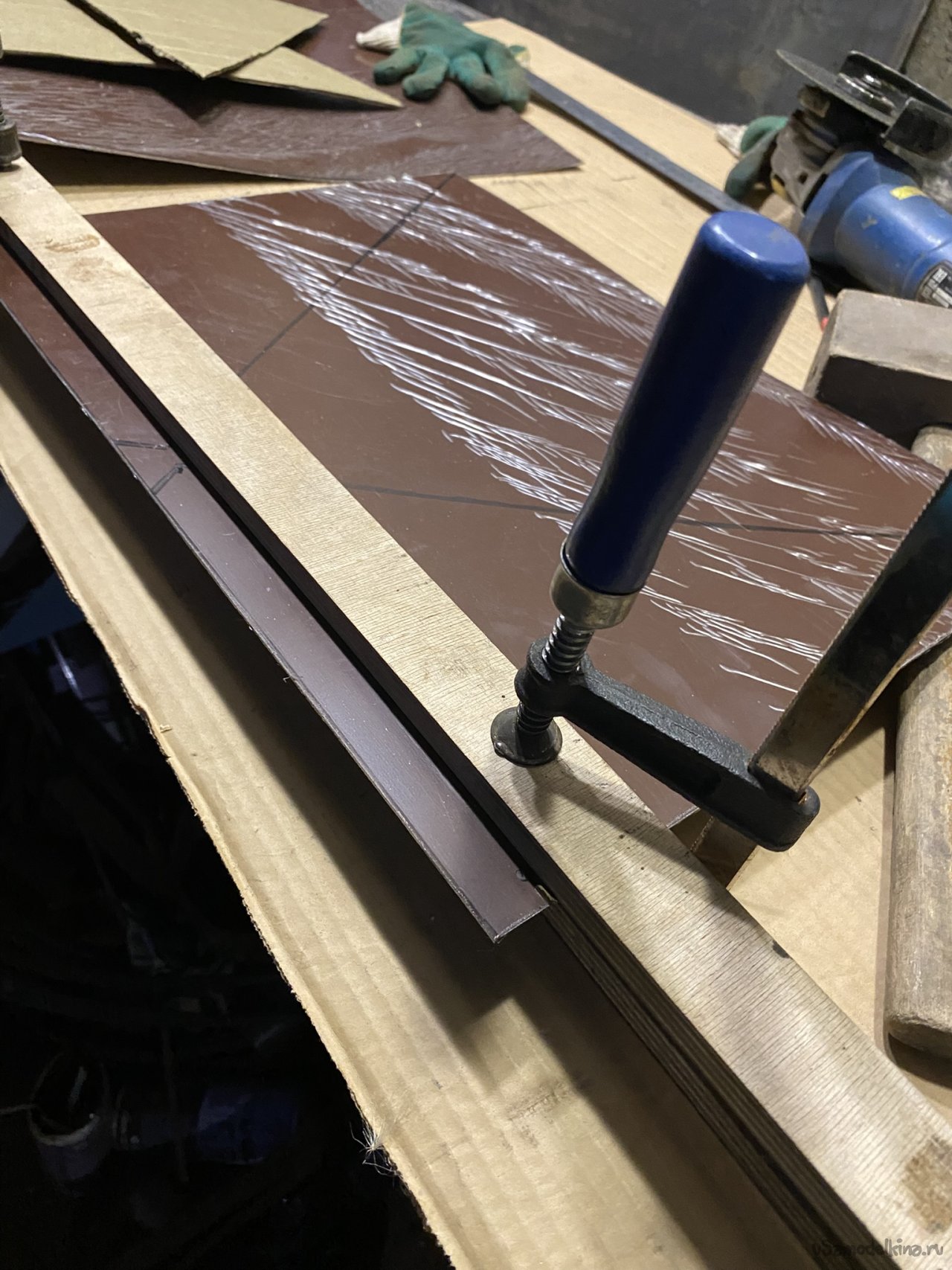

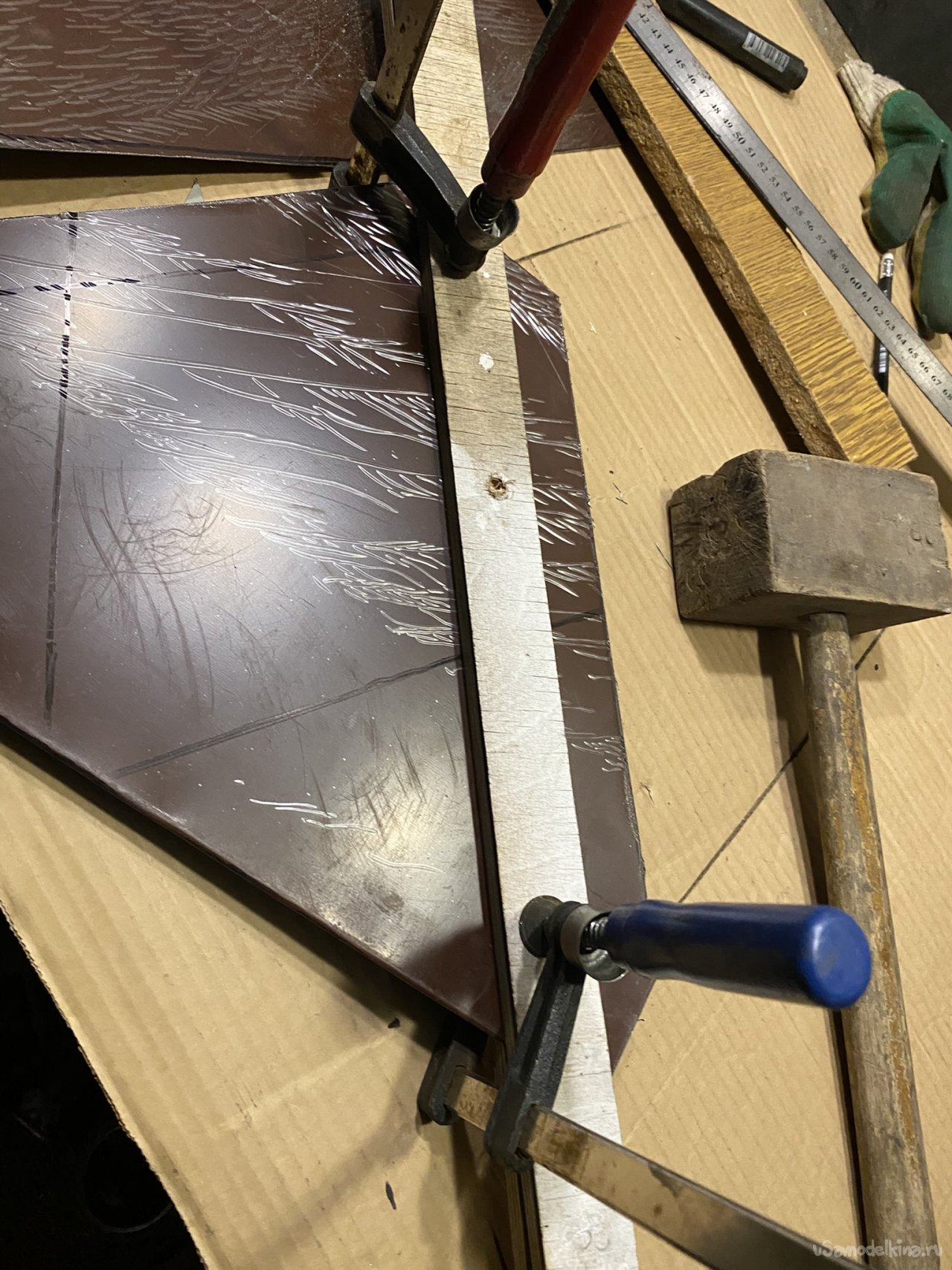

Потом перенёс всё на металл. Гнул киянкой, зажав между двух фанерок:

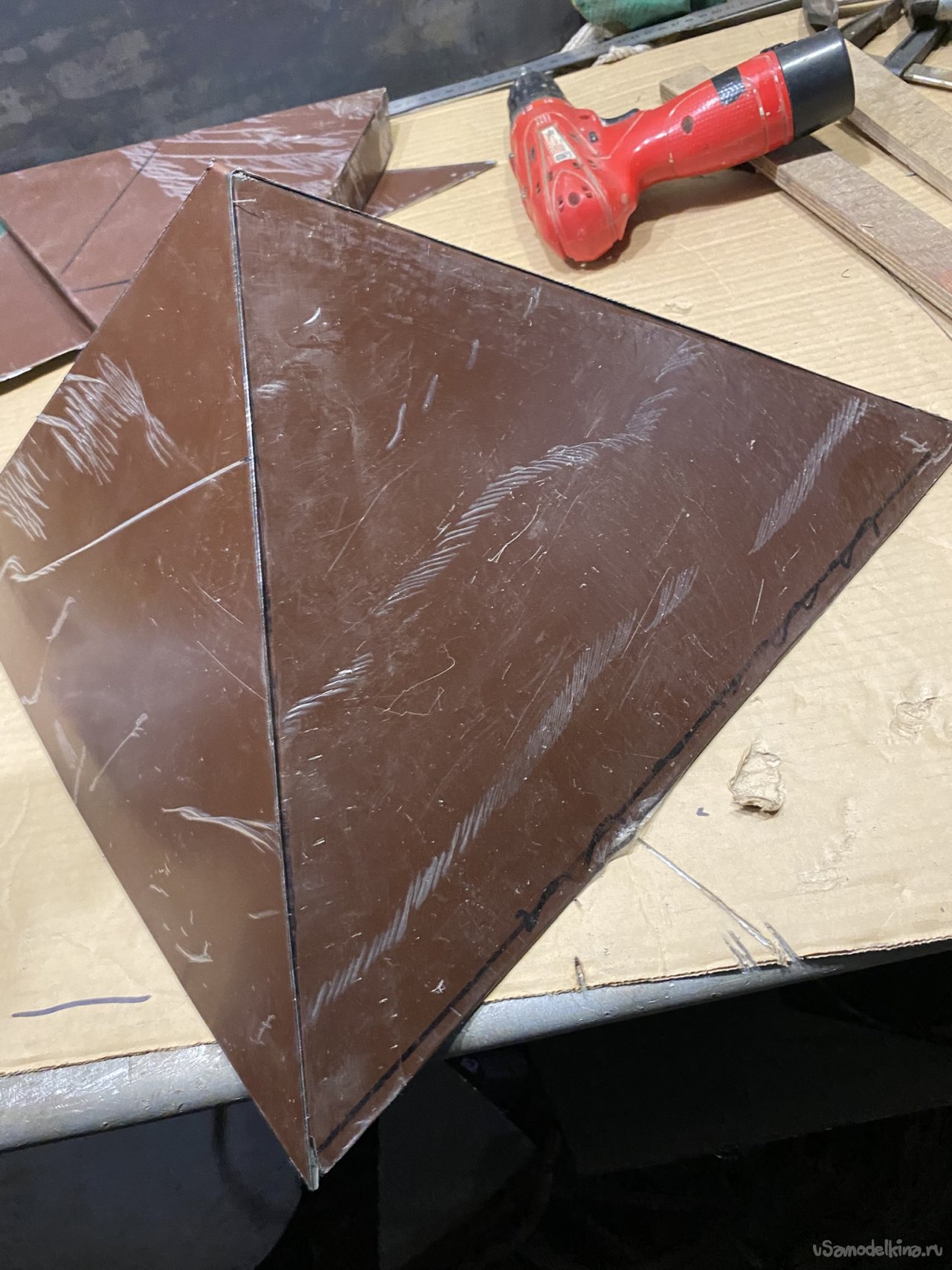

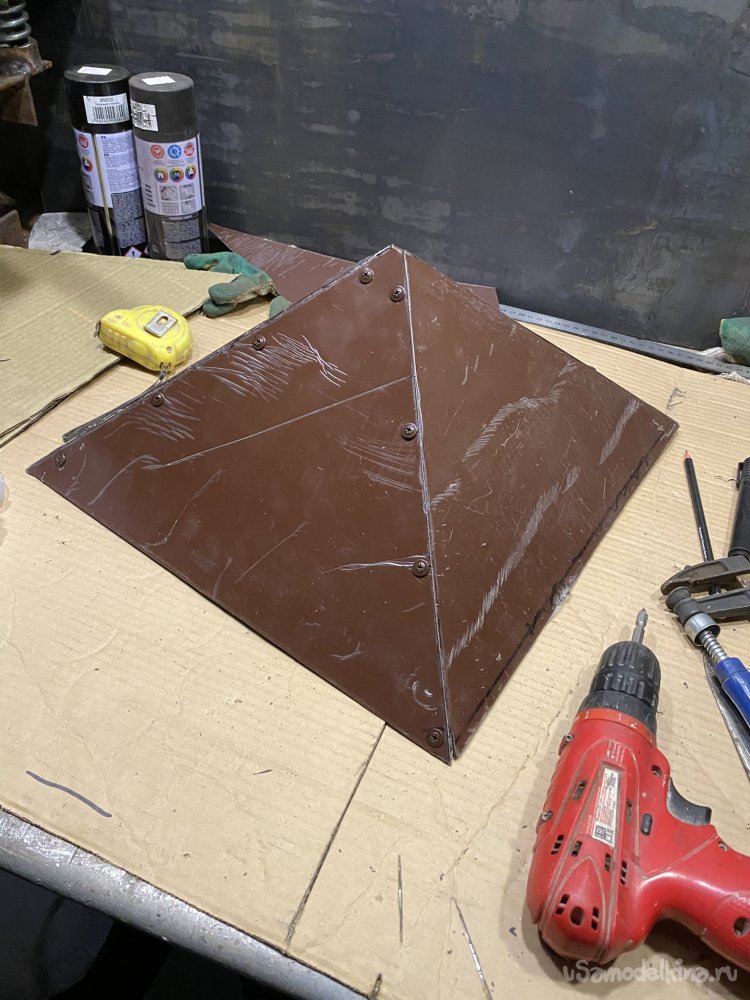

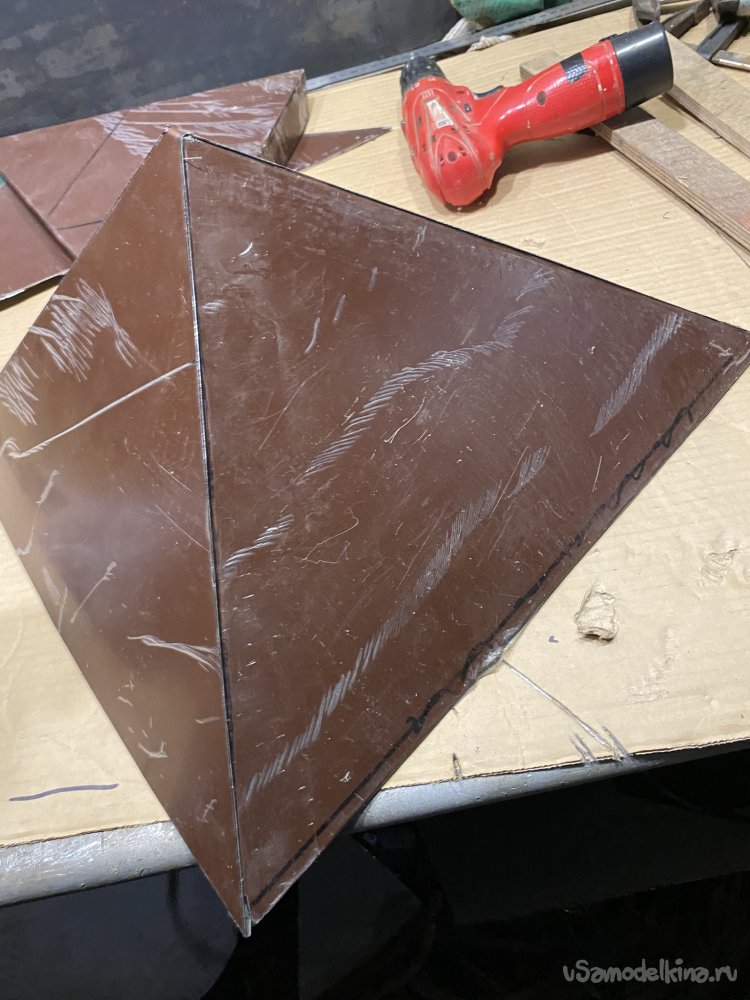

Собрал сперва на саморезы:

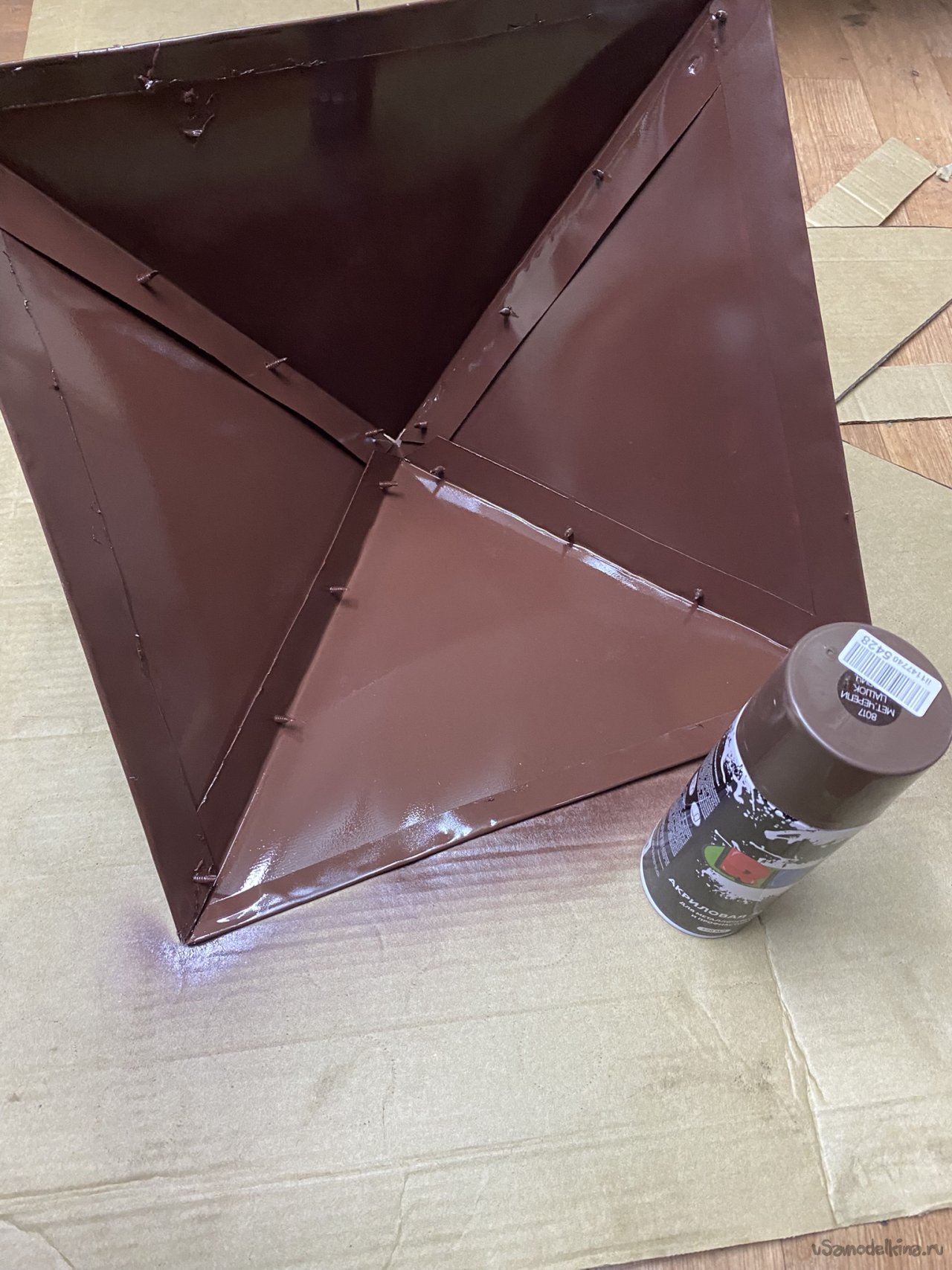

Покрасил изнутри из баллончика. (Зонт же будет виден снизу. Поэтому, не красиво будет оставить его серым изнутри.)

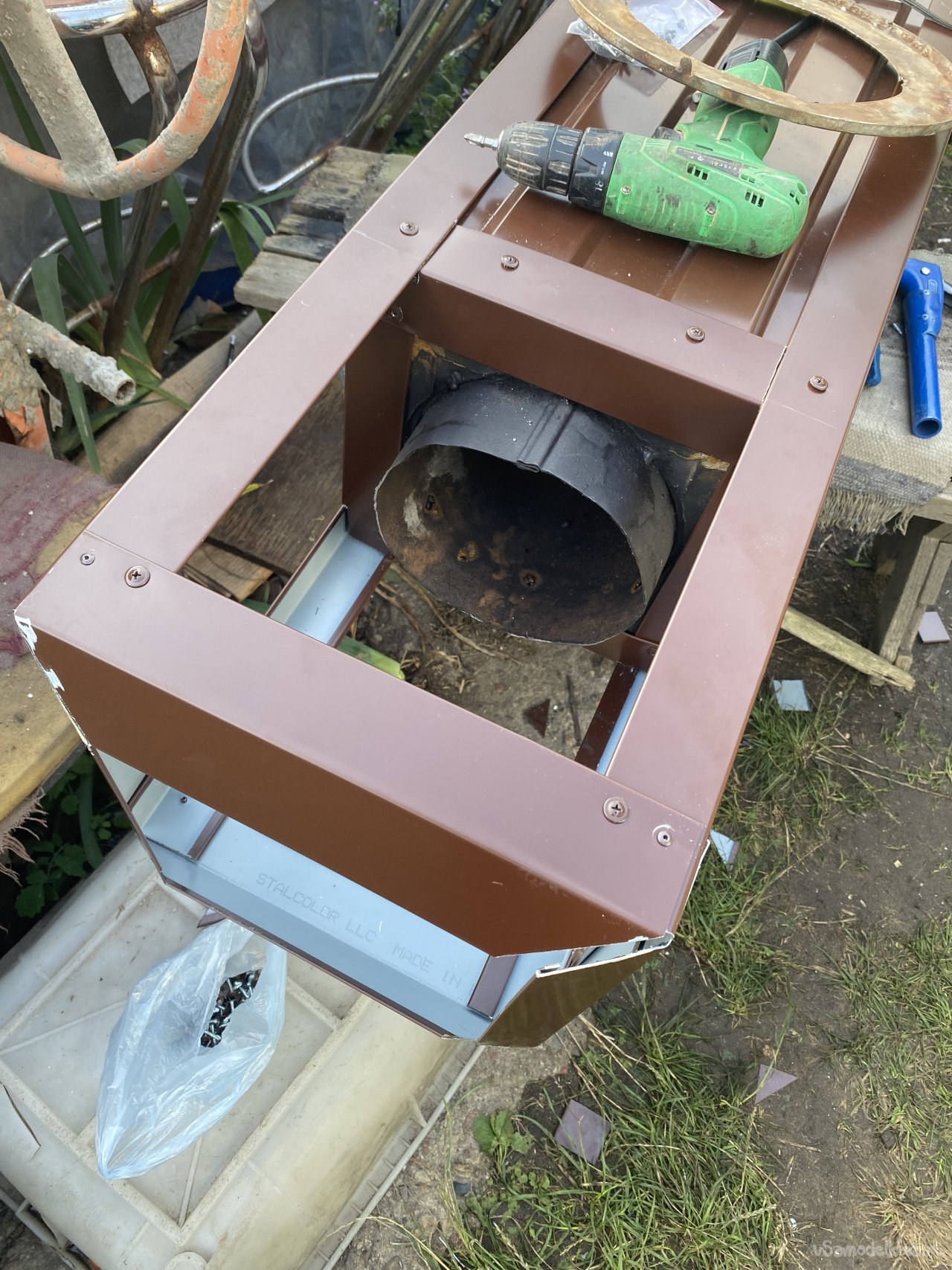

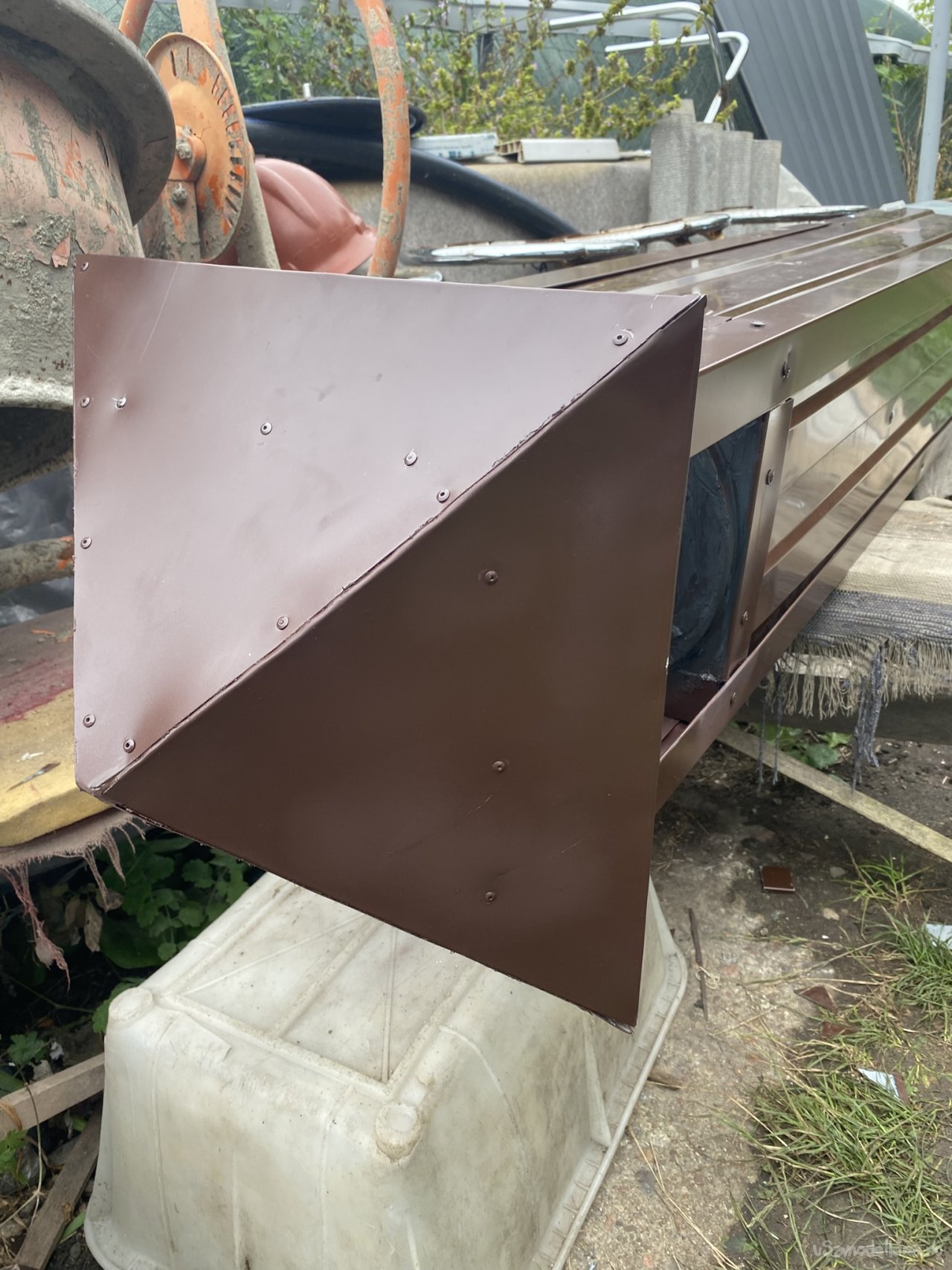

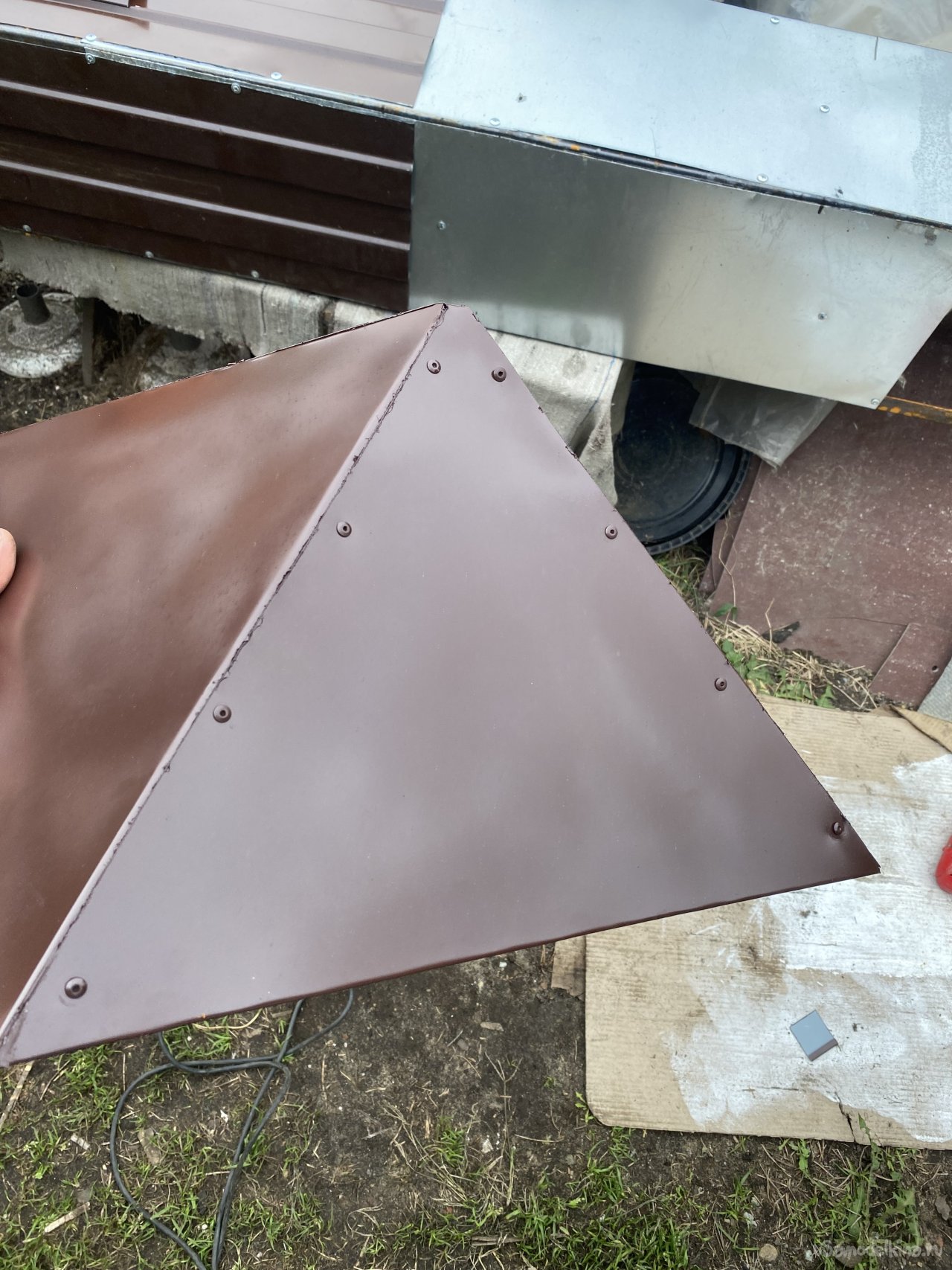

Заменил саморезы заклёпками и приклепал зонт на своё место:
Можно приступать к установке.
Хоть я и старался максимально облегчить конструкцию, поднять её на крышу пристройки одному не удалось. Привлёк на помощь зятя. Вдвоём мы её подняли. Сперва поставили её рядом с лестницей. После чего я залез на крышу и принимал, а он переставлял низ по ступенькам приставной лестницы. На этом его помощь была закончена и дальше я уже действовал опять сам.
Установка этого дымохода на самом деле сопровождалась массой трудностей. Это не составило бы труда, если бы дымоход устанавливался до, или вместе с обустройством кровли! Но кровля у меня уже существует! Как прорезать в наклонной металлочерепице отверстие ровно такого размера, чтобы, установленная в него труба точнейшим образом попала внутренней трубой на принимающий патрубок? Ведь, если она будет смещена даже на несколько миллиметров, её верхушка значительно отклонится от вертикали! А второй попытки у меня не будет - такой лист металлочерепицы я уже не куплю, так как покупал её давно, и сейчас не уверен, что даже эта фирма-производитель ещё существует. А профиль у всех производителей разный и новый лист точно не состыкуется со старыми! Не менять же всю кровлю при этом!
И, думая над этим вопросом, я решил сделать лёгкий фанерный шаблон-имитатор тяжёлого дымохода.

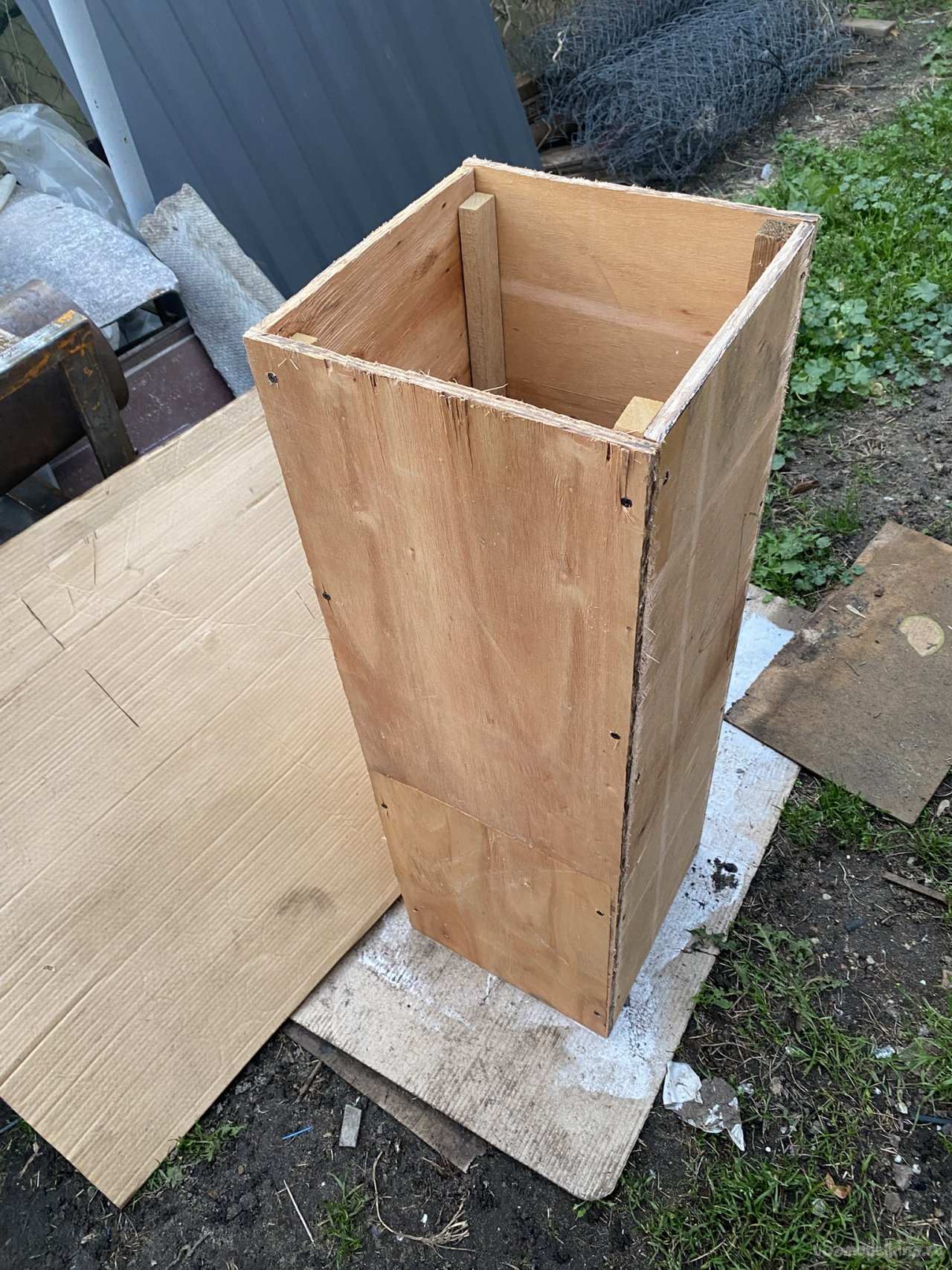

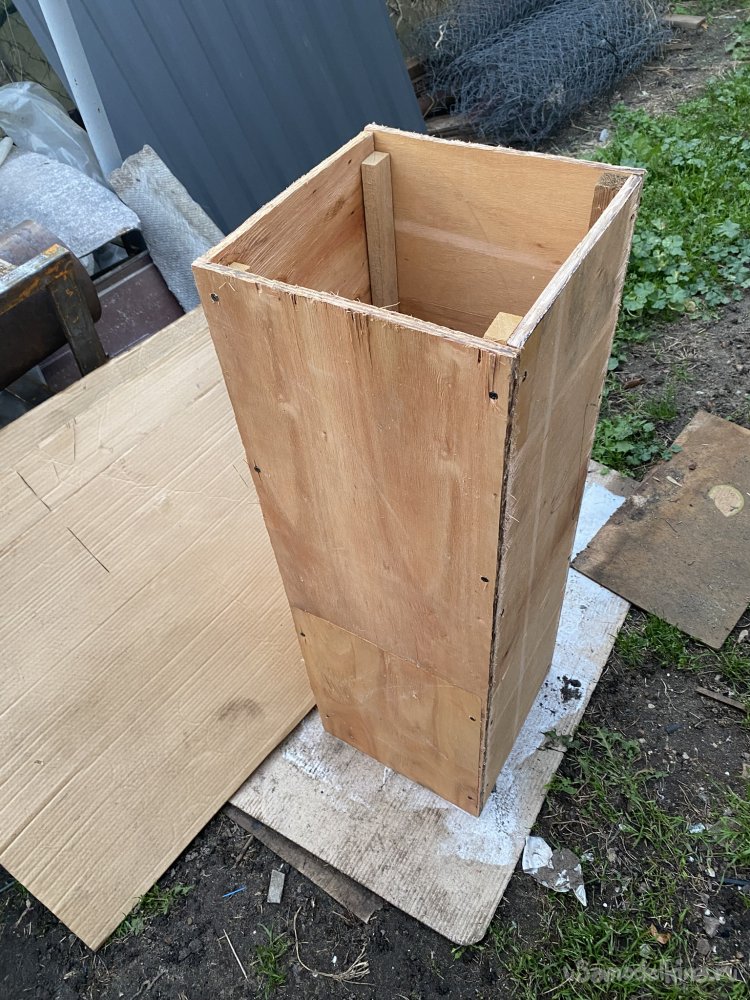

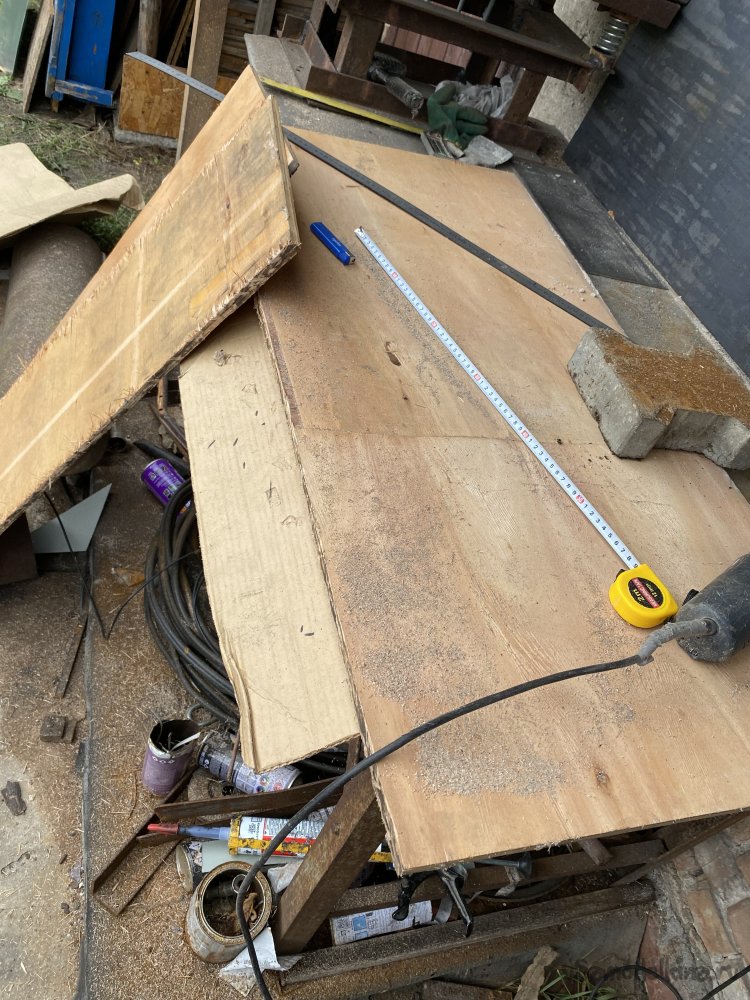

У меня была тарная фанера, использовавшаяся в виде прокладок между слоями товара на поддонах, которую подобрал когда-то на одной из фирм. Из неё я и соорудил короб, сечением точно повторяющий сечение нижней, оббитой оцинковкой, части моего дымохода:

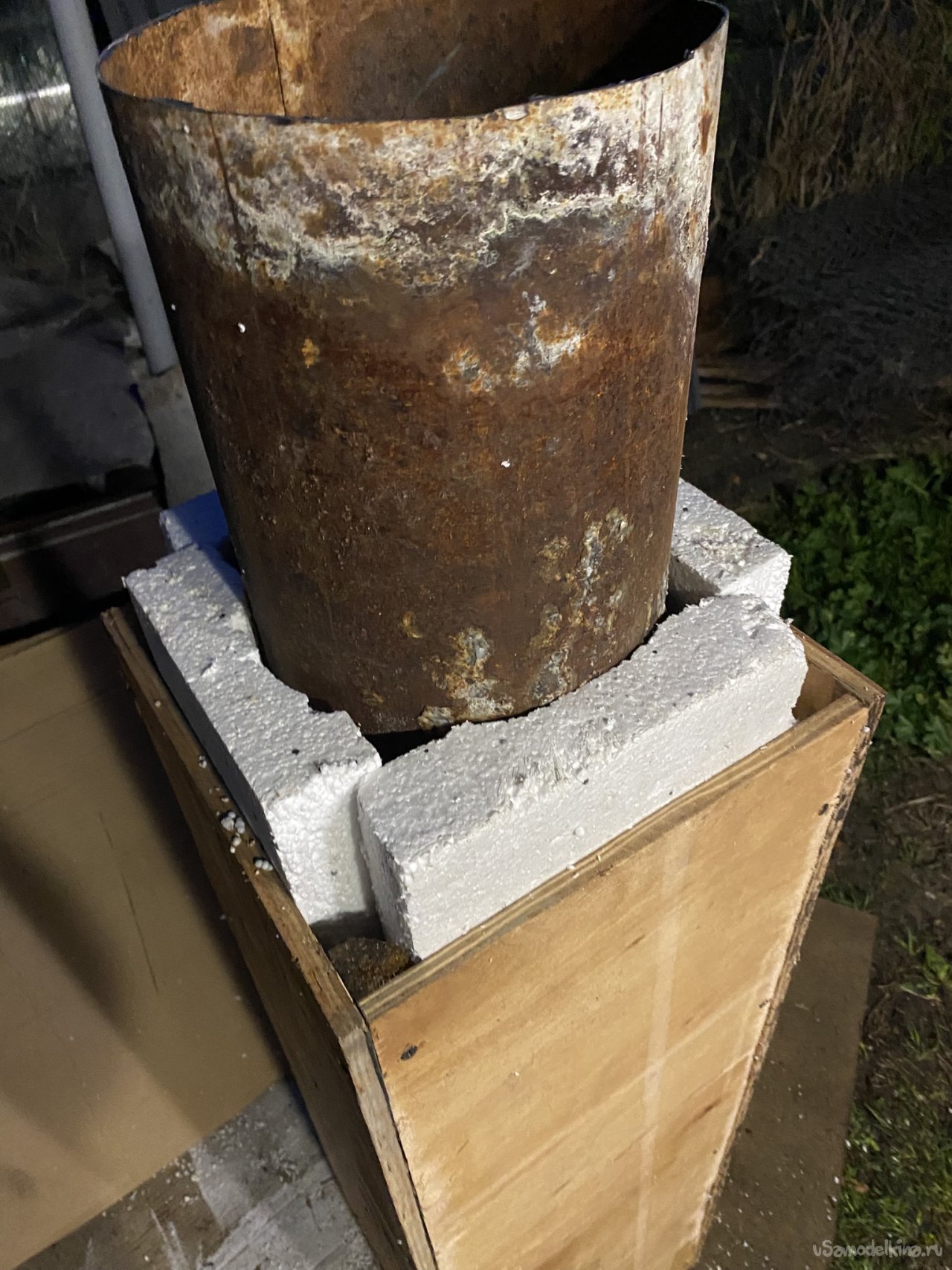

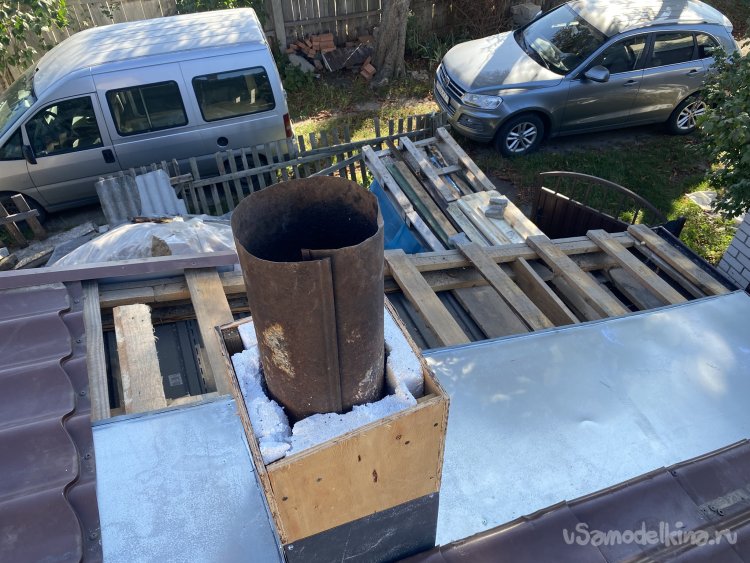

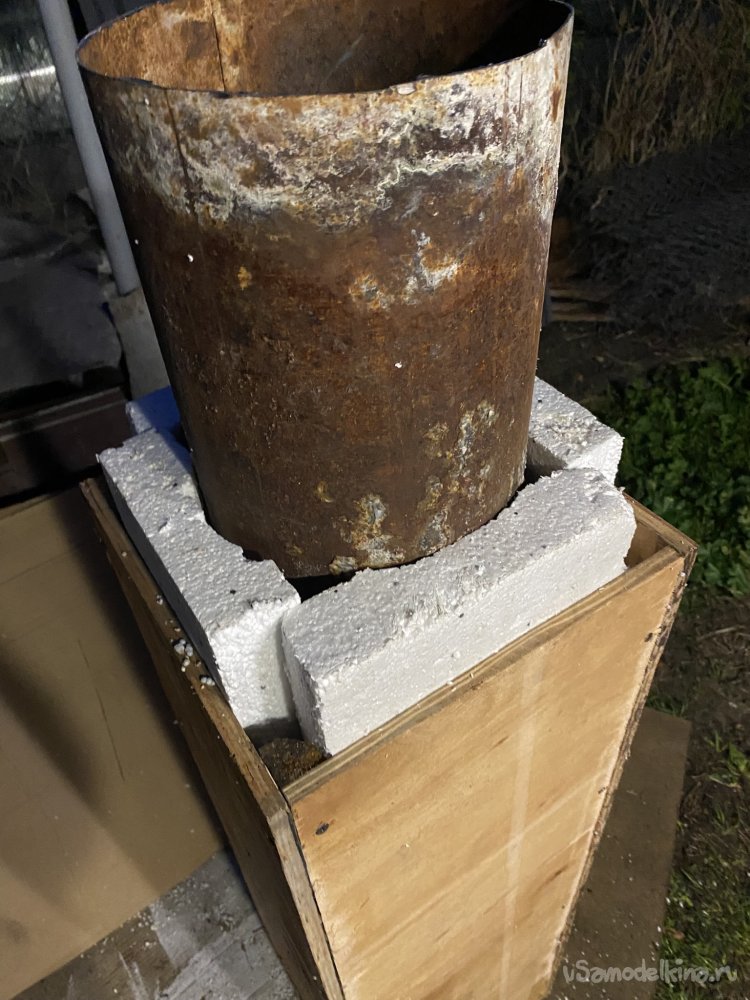

Поместил внутрь одну из отбракованных труб и, вместо минваты, закрепил её в центре короба пенопластом:

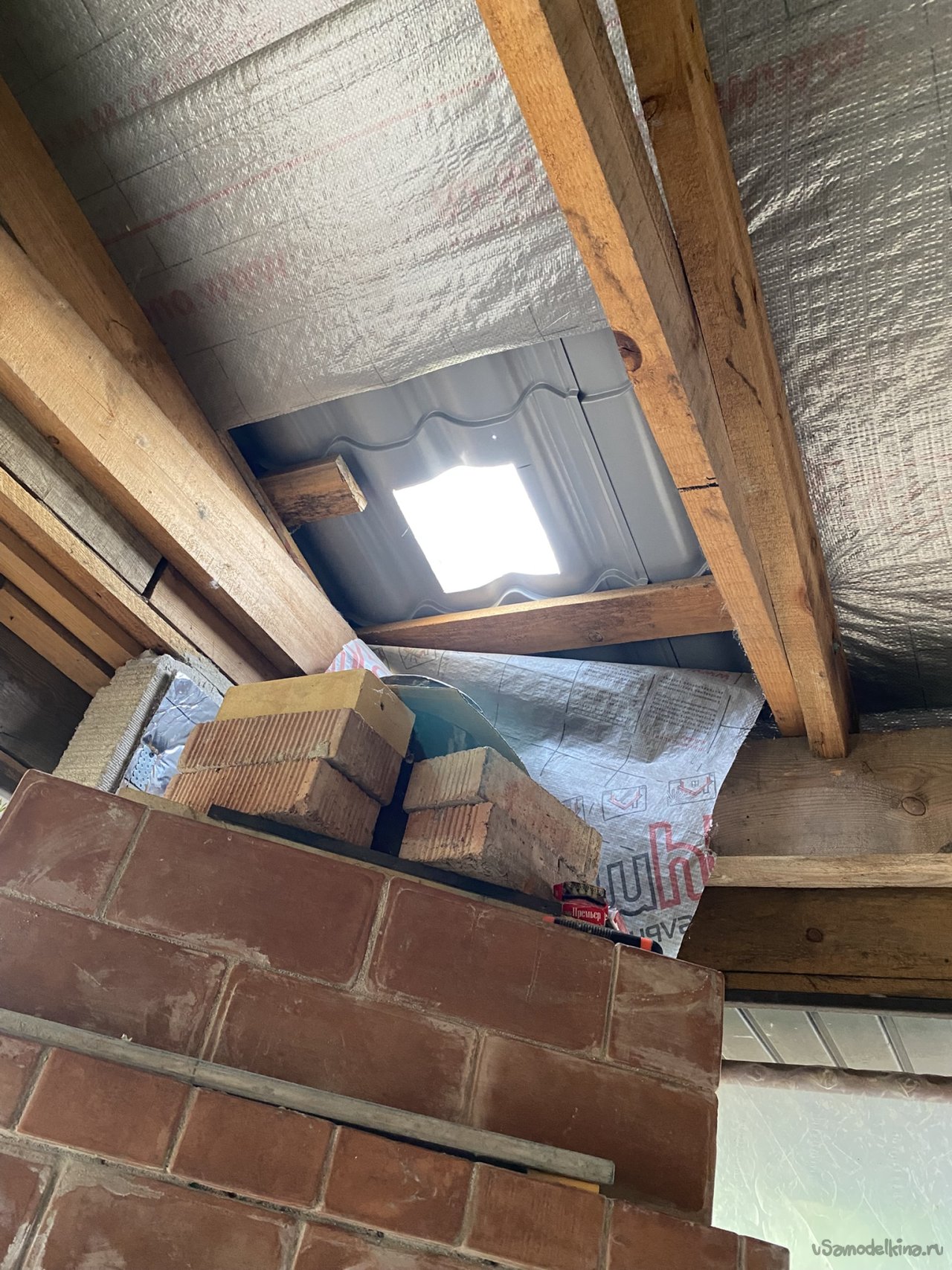

Изнутри помещения, приложив уровень к трубе, отметил на металле кровли примерное положение внутренней трубы, просверлил отверстия, чтобы обозначить положение, залез на крышу и болгаркой вырезал предварительное окошко,

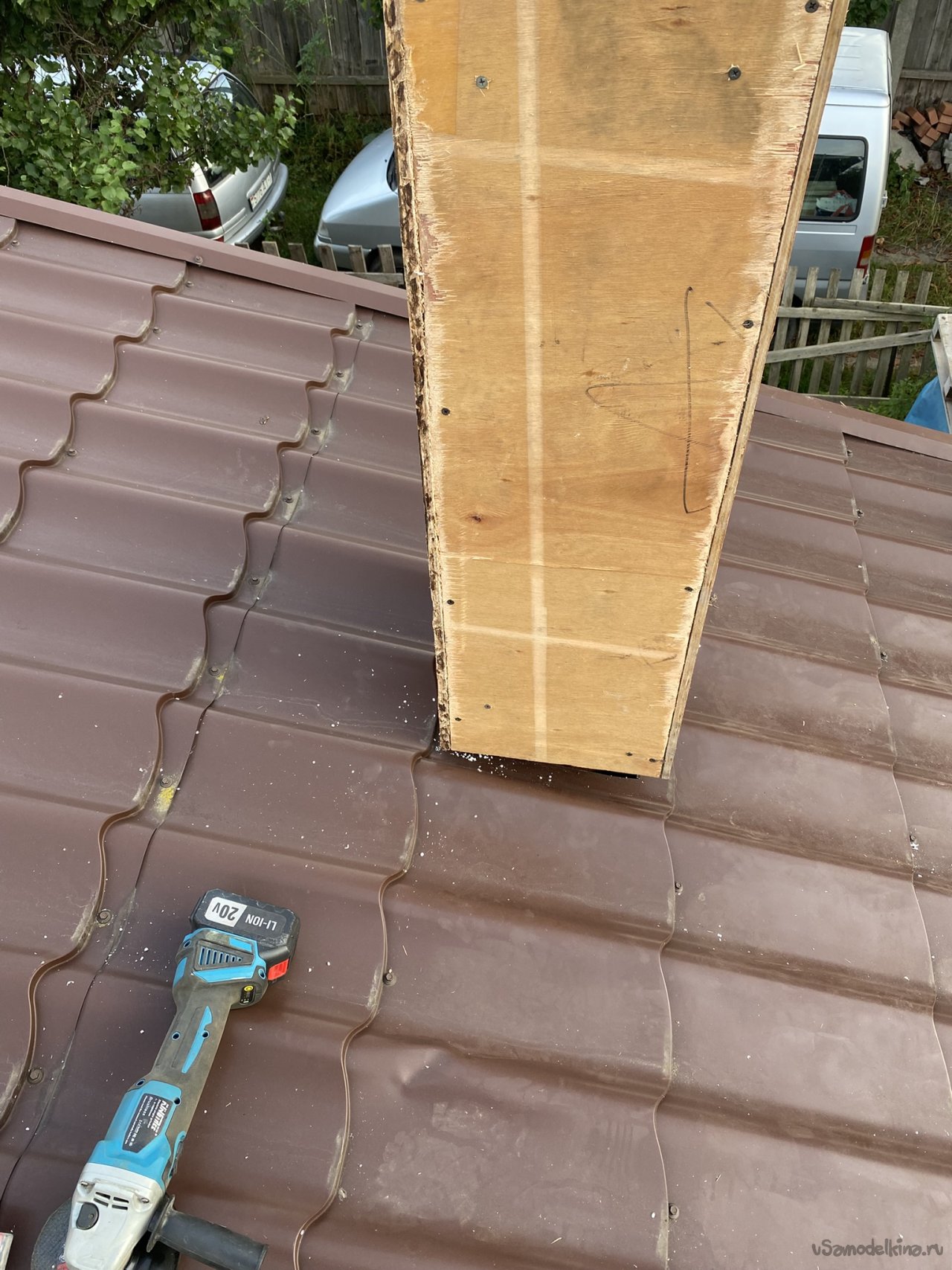

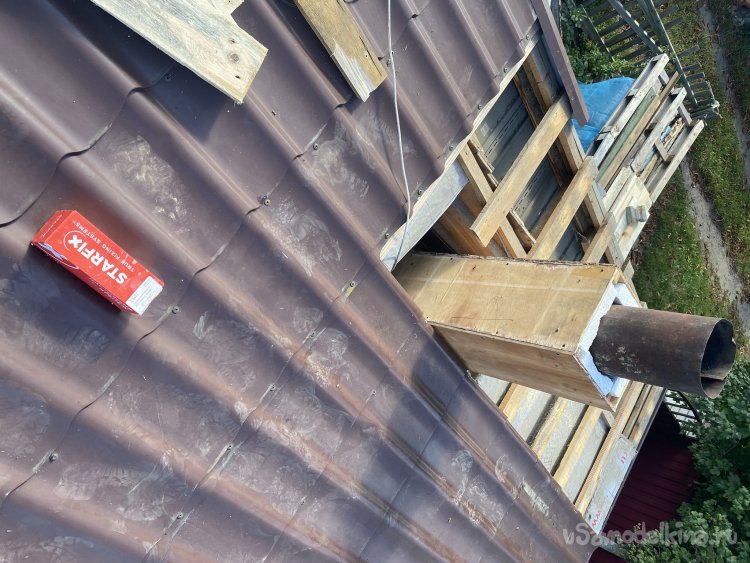

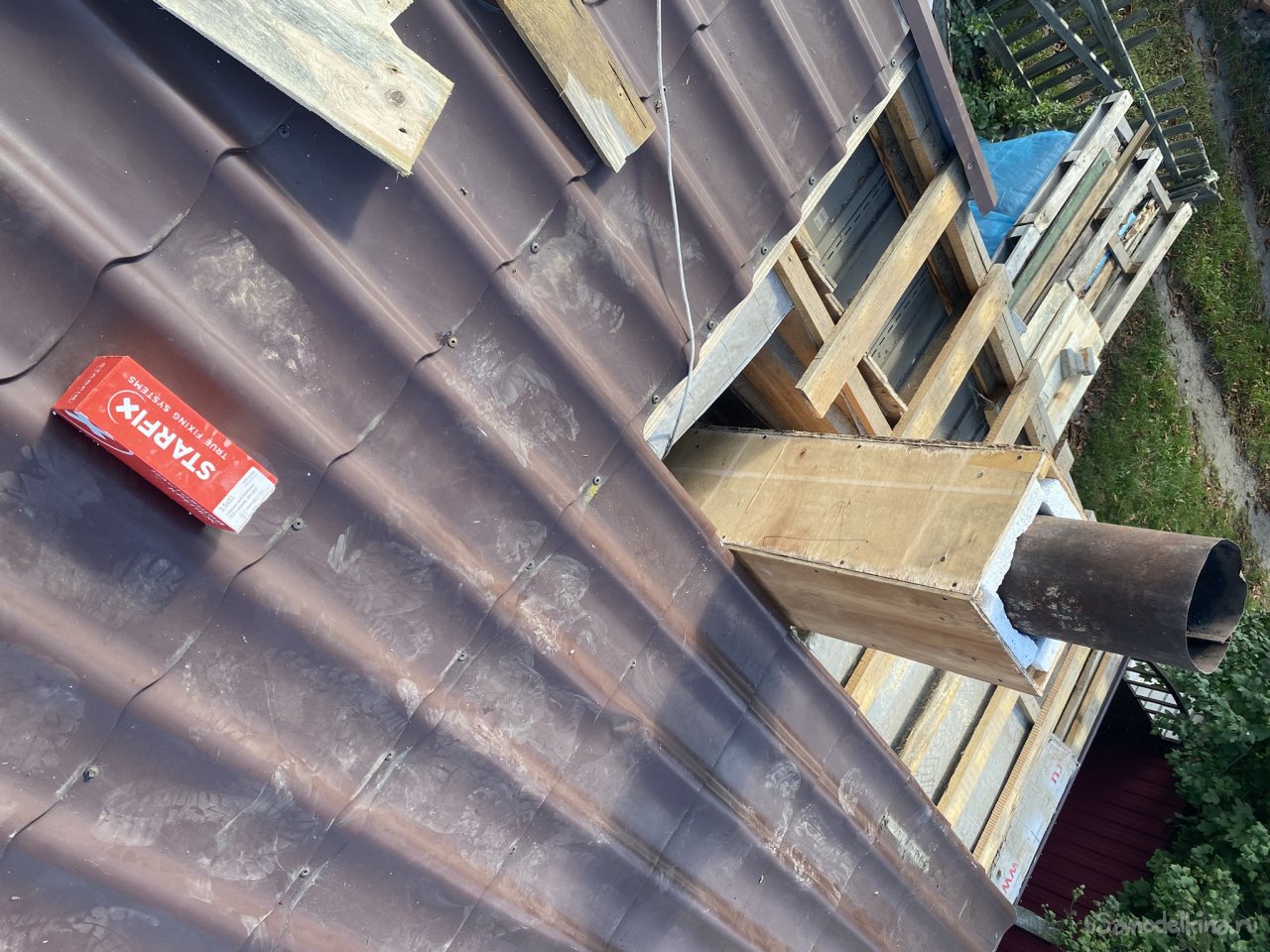

Поднял на крышу мой лёгкий шаблон, выдвинул внутреннюю трубу на максимум (она значительно длиннее короба), и, сквозь отверстие,, одел её на патрубок. После чего опустил короб до упора в кровлю, выставил вертикально по уровню, и маркером отметил на металлочерепице контур короба:

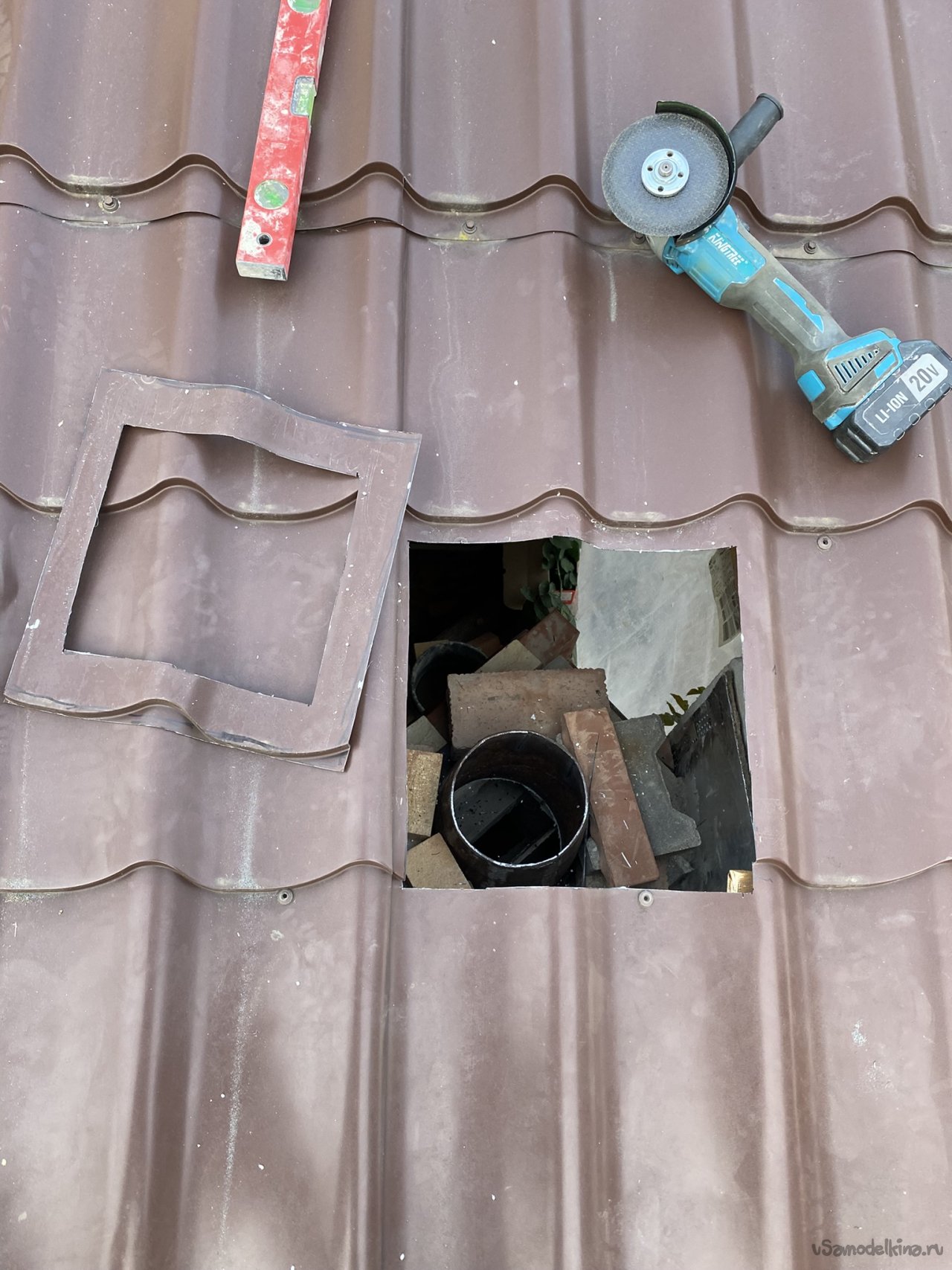

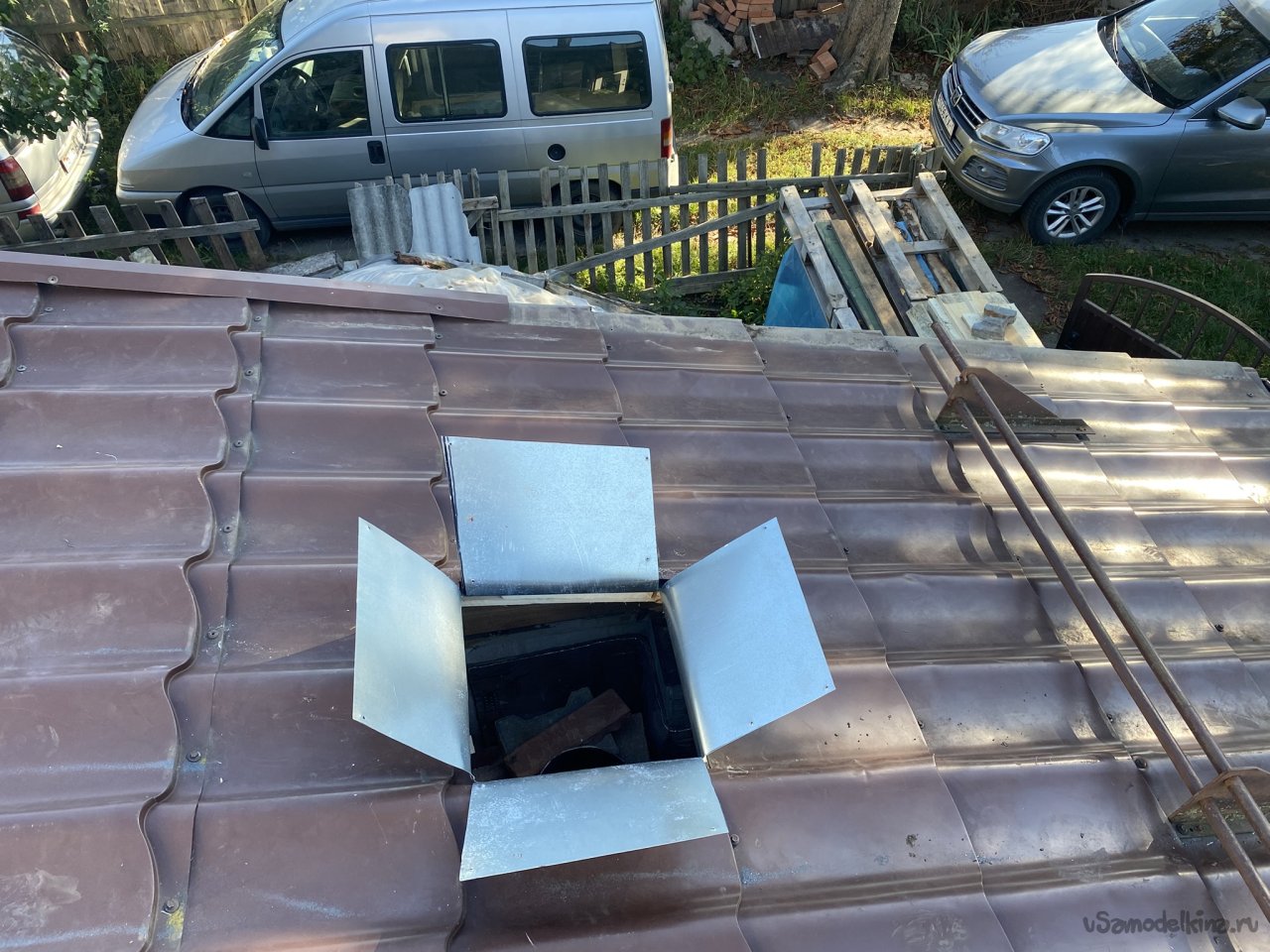

После чего снял шаблон, отложил в сторону, и болгаркой прорезал отверстие окончательного размера, увеличив его на пять миллиметров во все стороны:

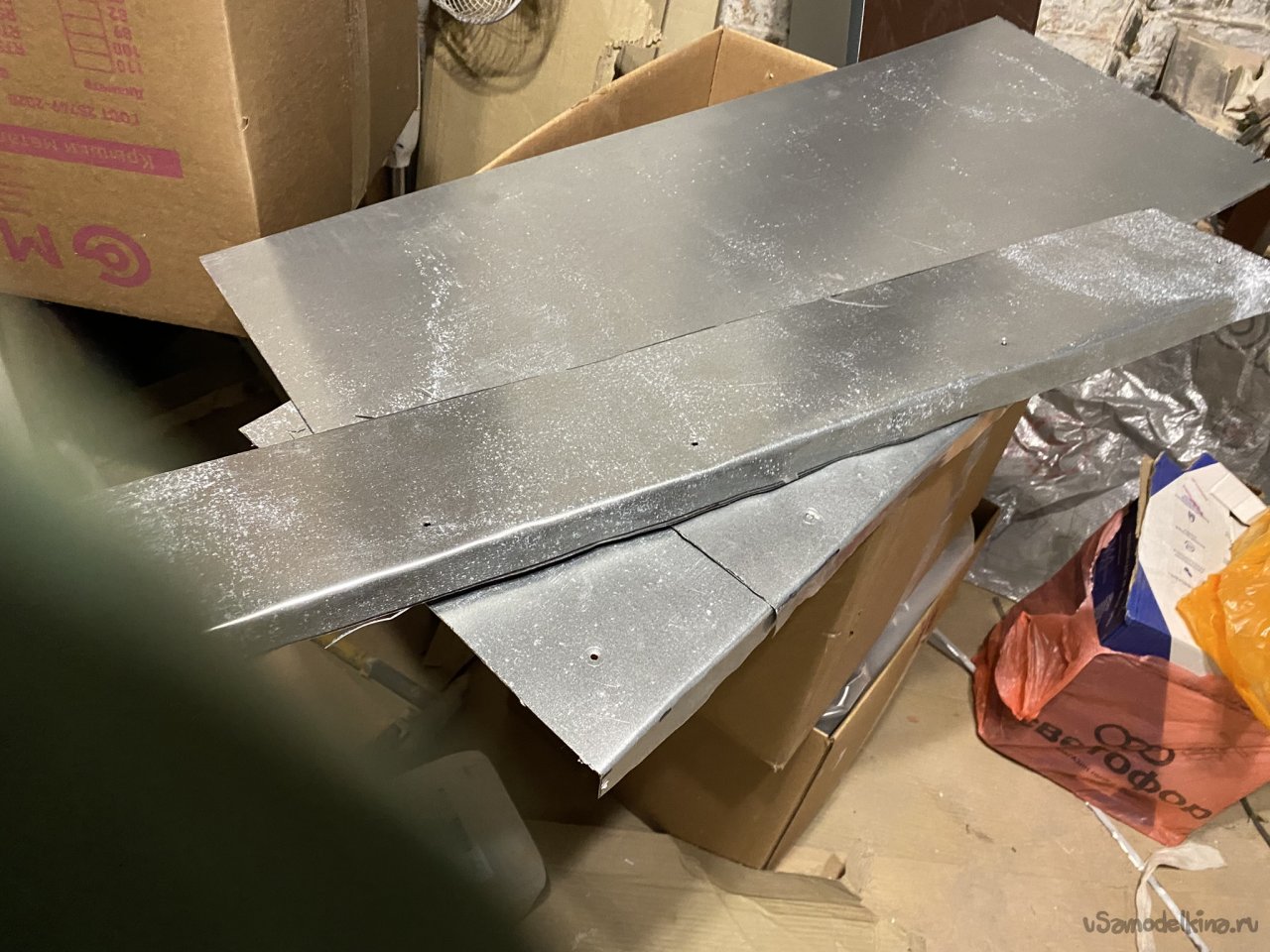

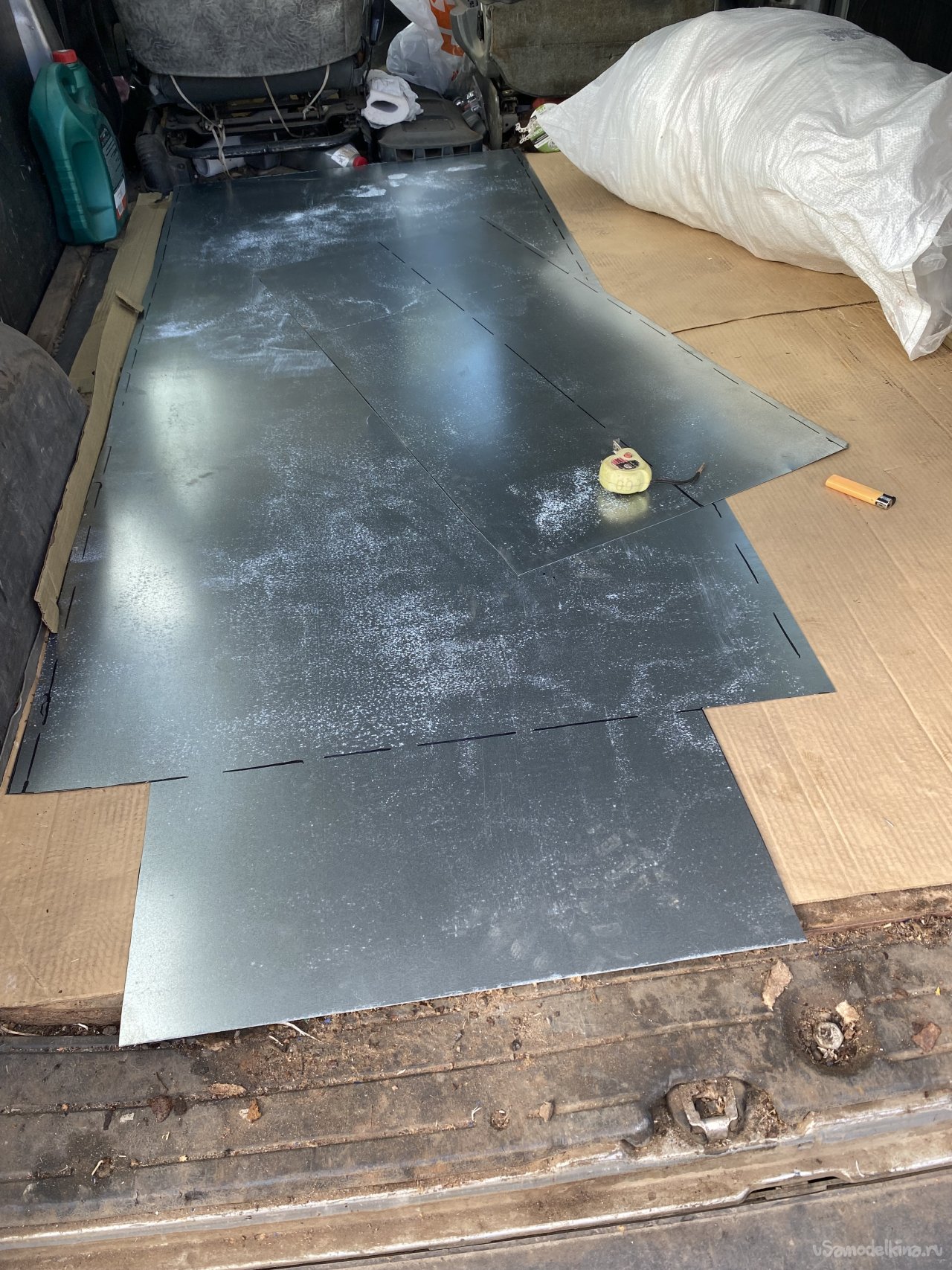

Сняв все размеры, из оцинковки изготовил планки примыкания. На этот раз просто вырезал все заготовки, загрузил их в минивэн и поехал к знакомому, у которого на даче есть листогиб.

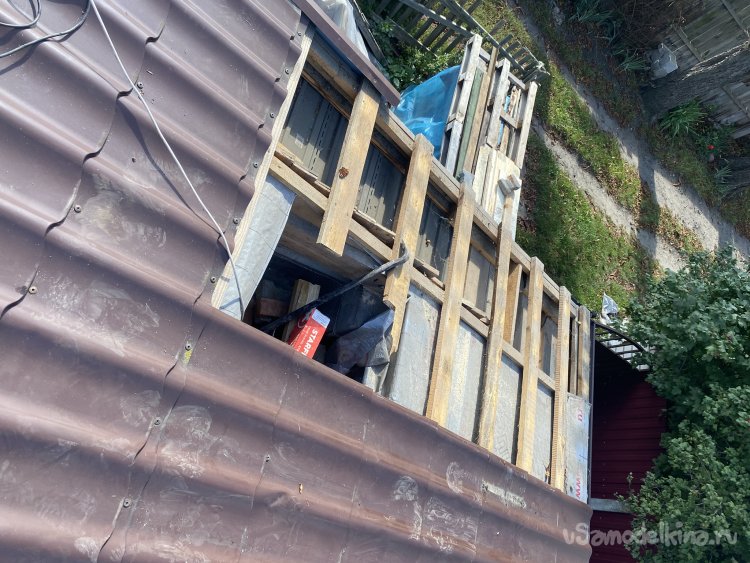

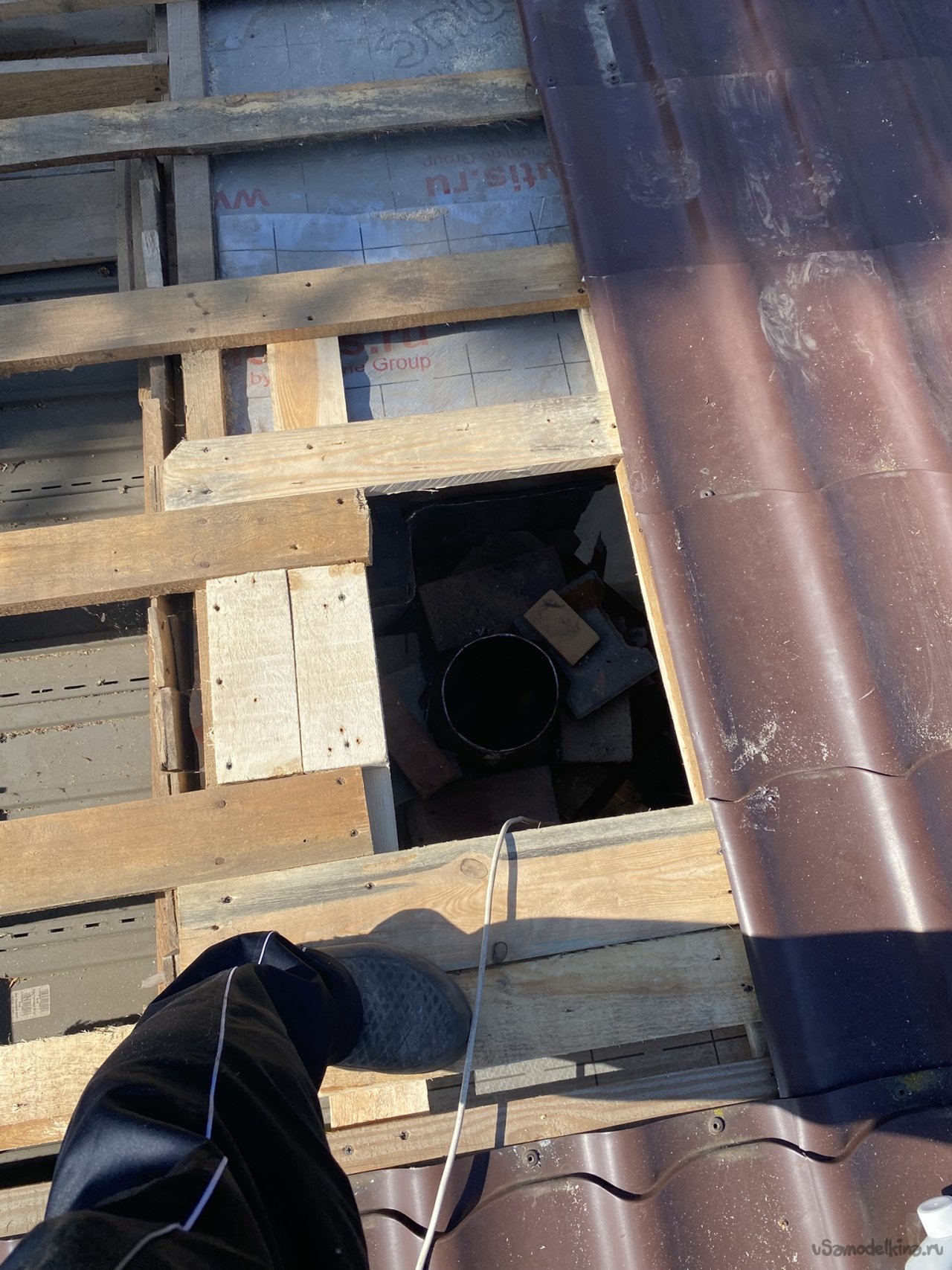

Когда элементы нижнего примыкания были готовы, снял лист металлочерепицы с отверстием под дымоход, добавил досок в прорезанную обрешётку по периметру будущего дымохода, и установил шаблон опять на своё место, выровняв по вертикали:

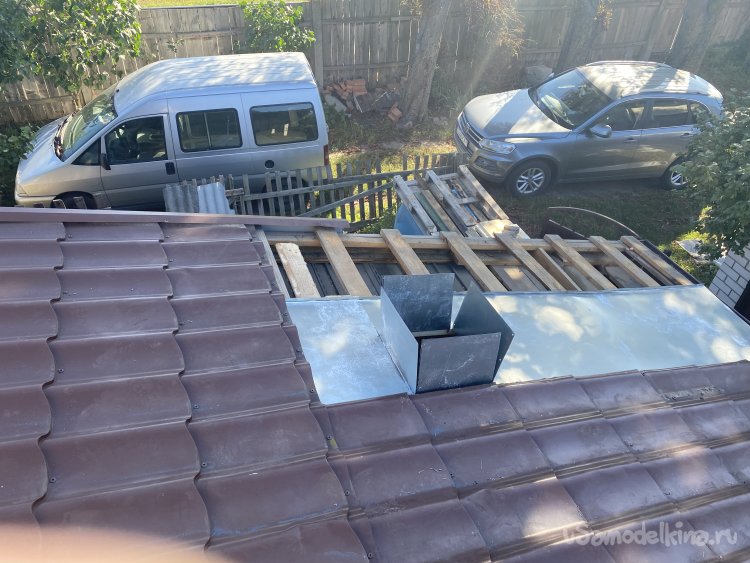

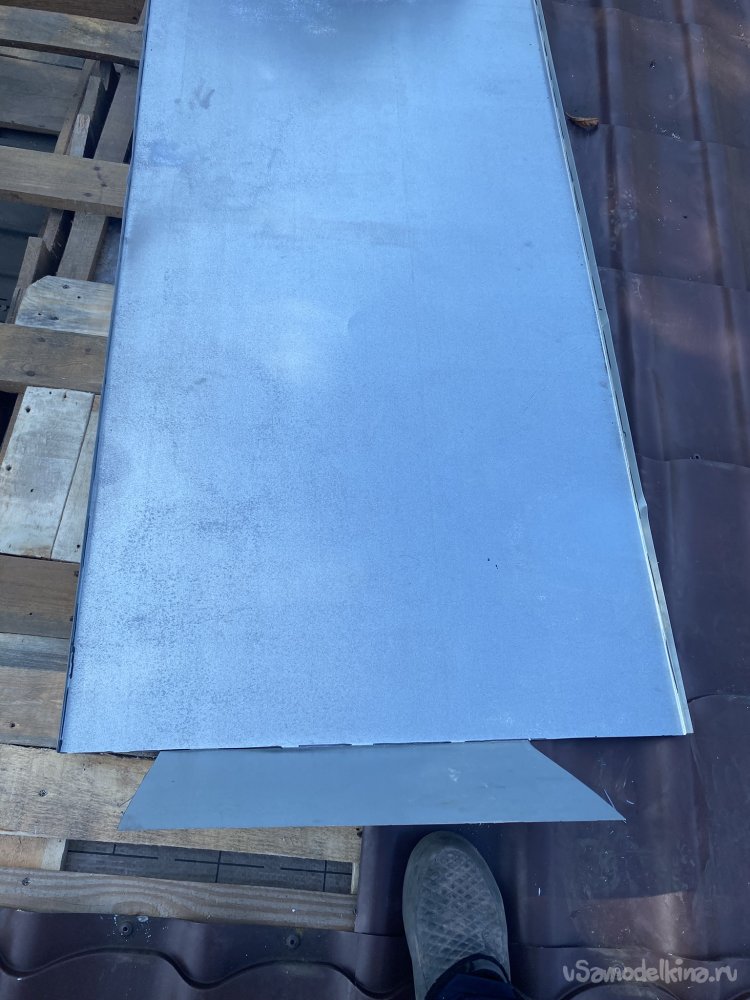

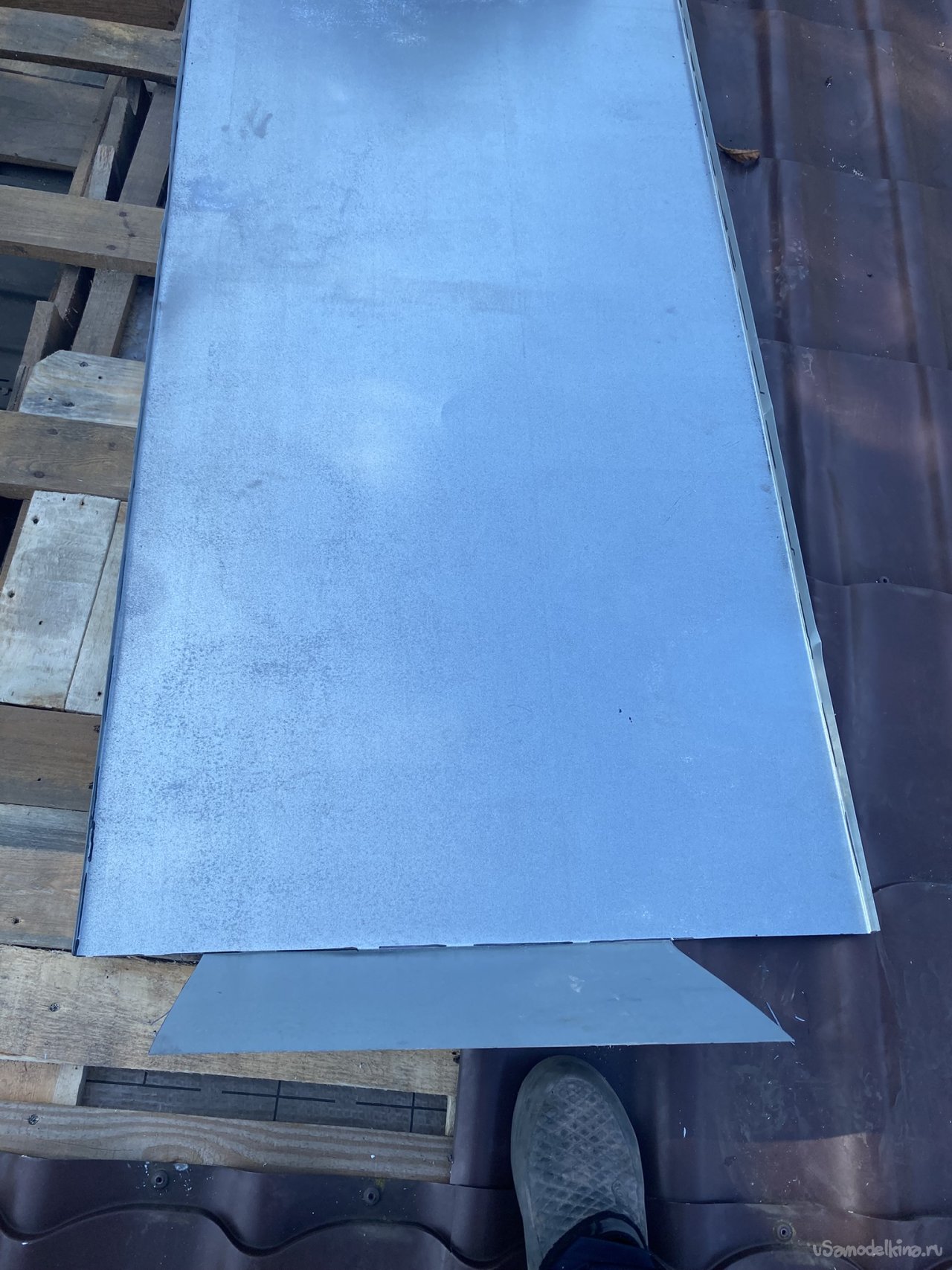

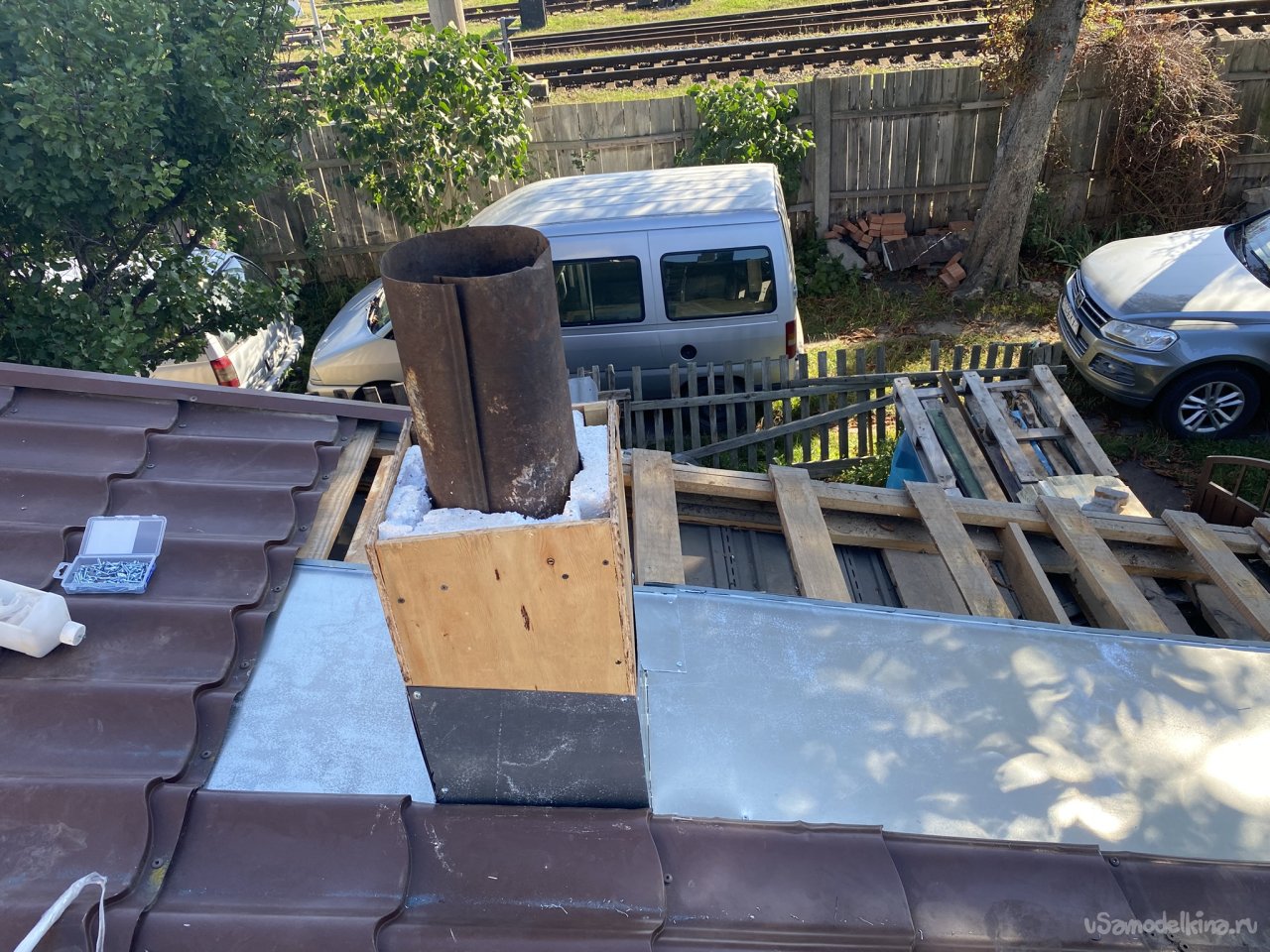

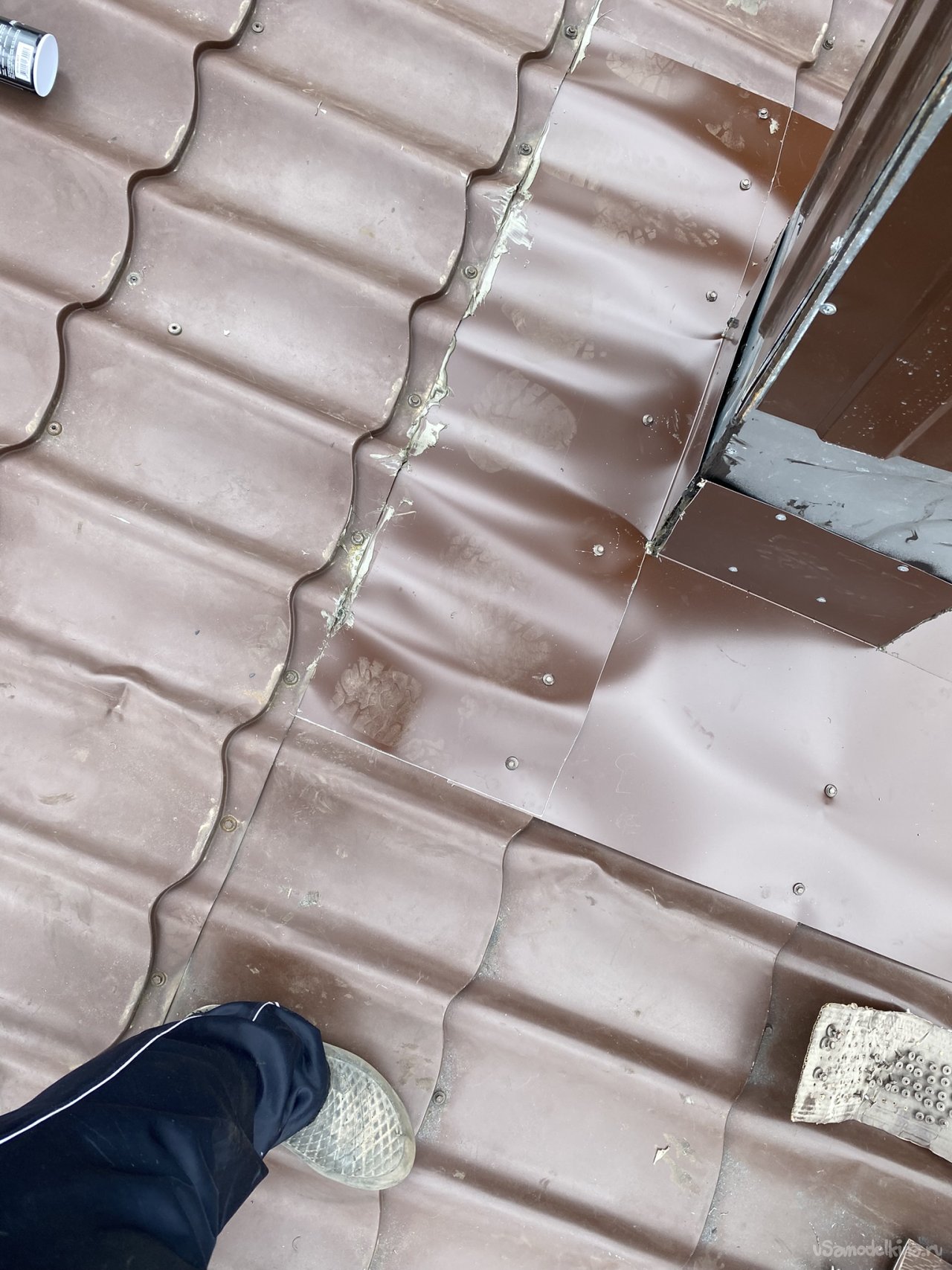

Начал монтаж примыкания. Сначала нижний, потом, с нахлёстом на него, боковые, потом верхний. Все элементы сделал в виде ендовы, с чуть загнутыми краями, предварительно высчитав их ширину так, чтобы ити загибы потом располагались ровно в центре продольных "горбов" металлочерепицы. Нижний лист сделал длиной до конца кровли. Так что, даже, если влага просочится сквозь примыкание, она стечёт в жёлоб по этой ендове под металлочерепицей:
Все элементы прикручивал шурупами к шаблону. В местах нахлёстов, на нижний лист предварительно наносил герметик, чтобы листы надёжно склеивались. Ведь, наклон у кровли малый. И, при таянии снега весной, влага может и вверх подняться по стыку.
К обрешётке оцинковку не крепил. Это даст возможность чуть корректировать, если понадобится, вертикальное положение дымохода, когда я заменю им шаблон. А после этого, листы закрепятся кровельными шурупами, которыми я буду прикручивать, установленный на свое место, лист металлочерепицы.
Открутил шурупы и снял шаблон:
Положил снятый лист на своё место:

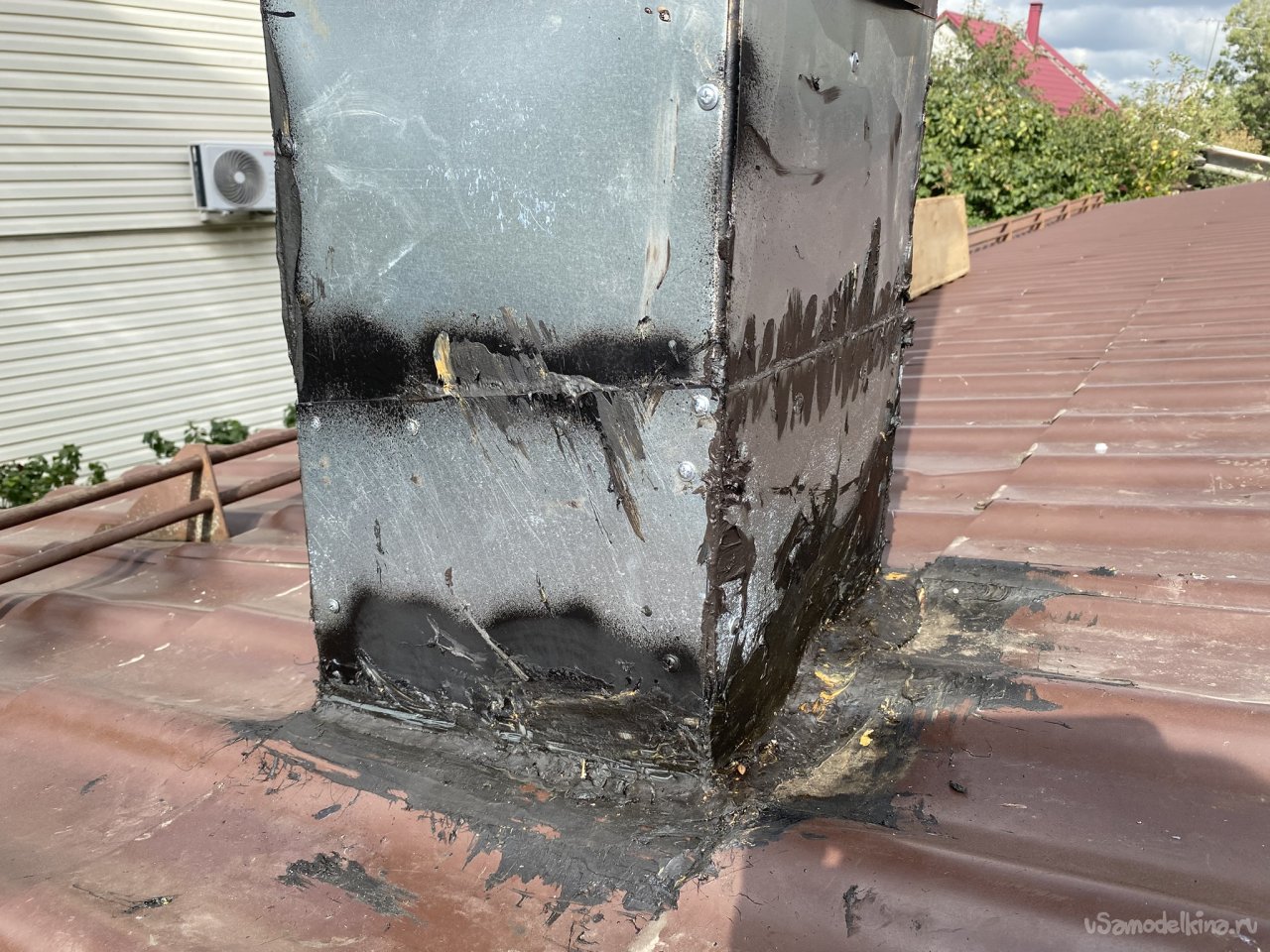

Установил дымоход. Корректировать наклон не пришлось - после того, как труба села на своё место, стенки короба оказались строго вертикальными. Пригнул боковые листы примыкания к дымоходу, приклеил их на силиконовый герметик, закрепил саморезами и обмазал герметиком все швы поверху. Нижние щели между дымоходом и металлочерепицей заполнил кровельным битумно-полимерным герметиком:
Теперь, когда дымоход стоит на своём окончательном месте, необходимо его надёжно закрепить изнутри к стропильной системе. Так, чтобы он не мог даже чуть-чуть шататься.

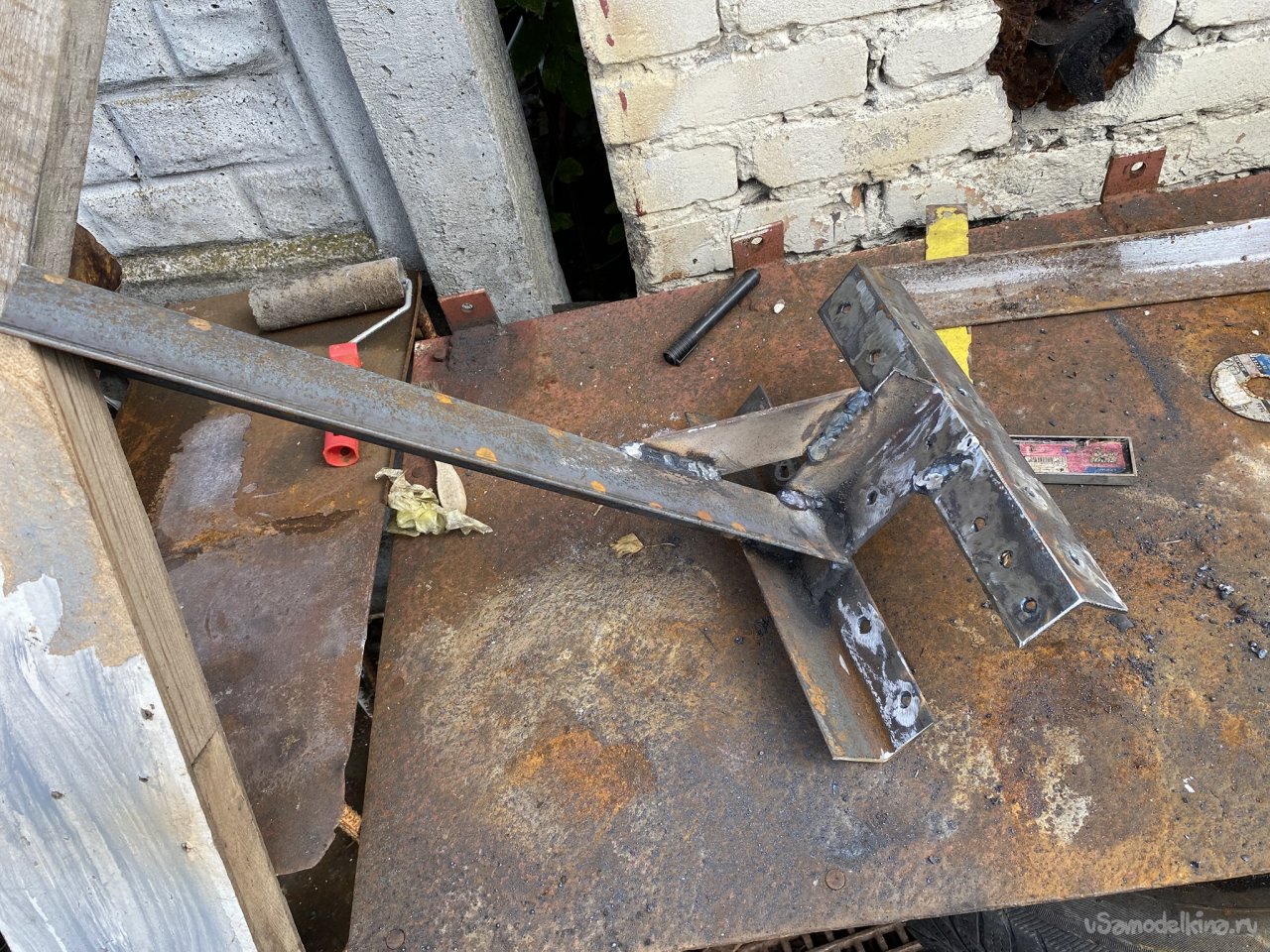

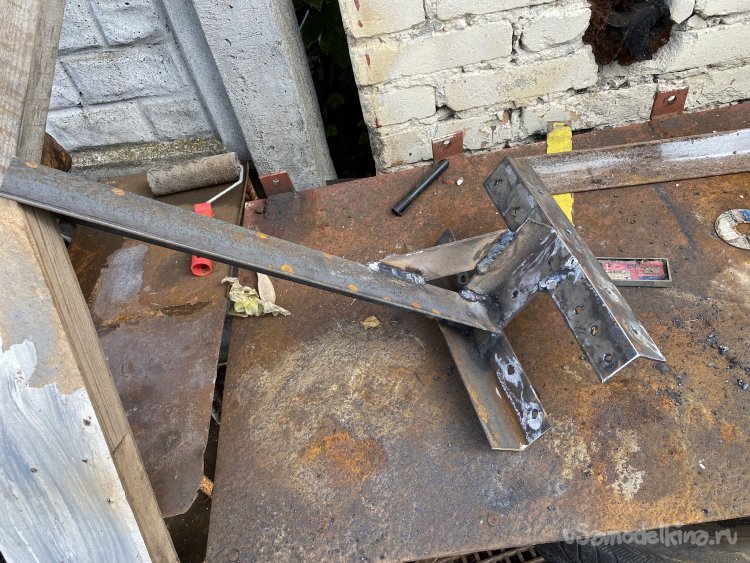

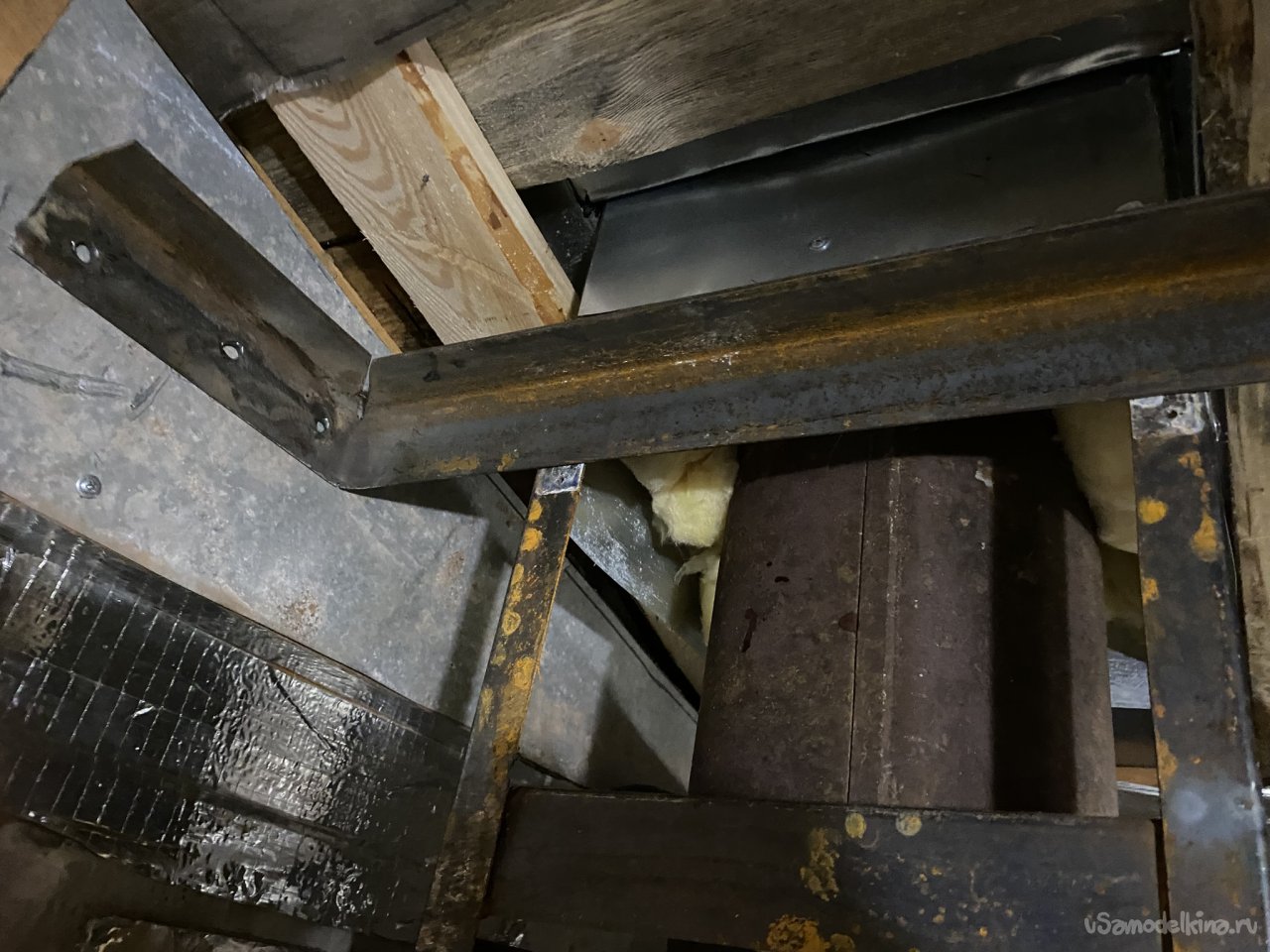

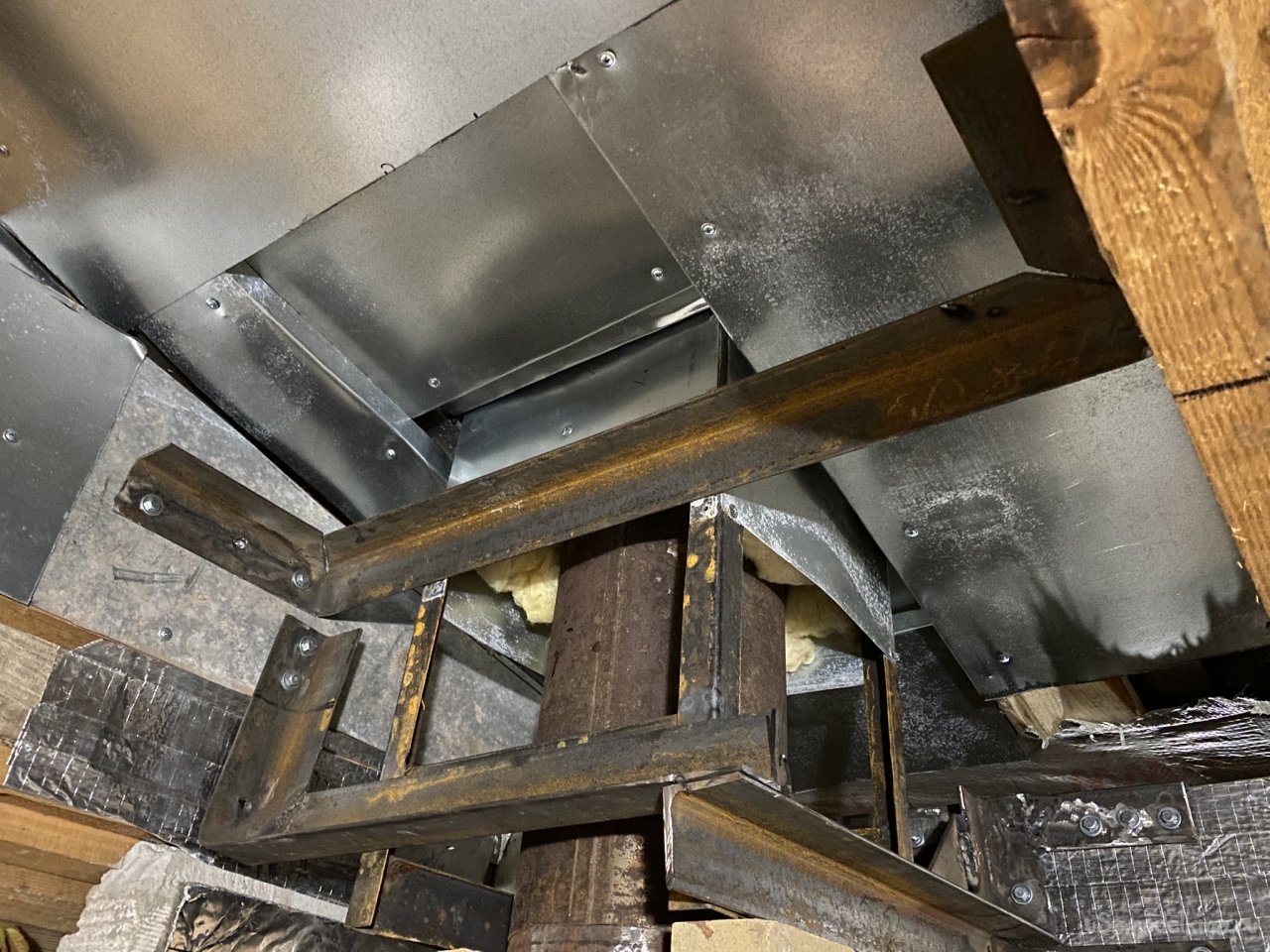

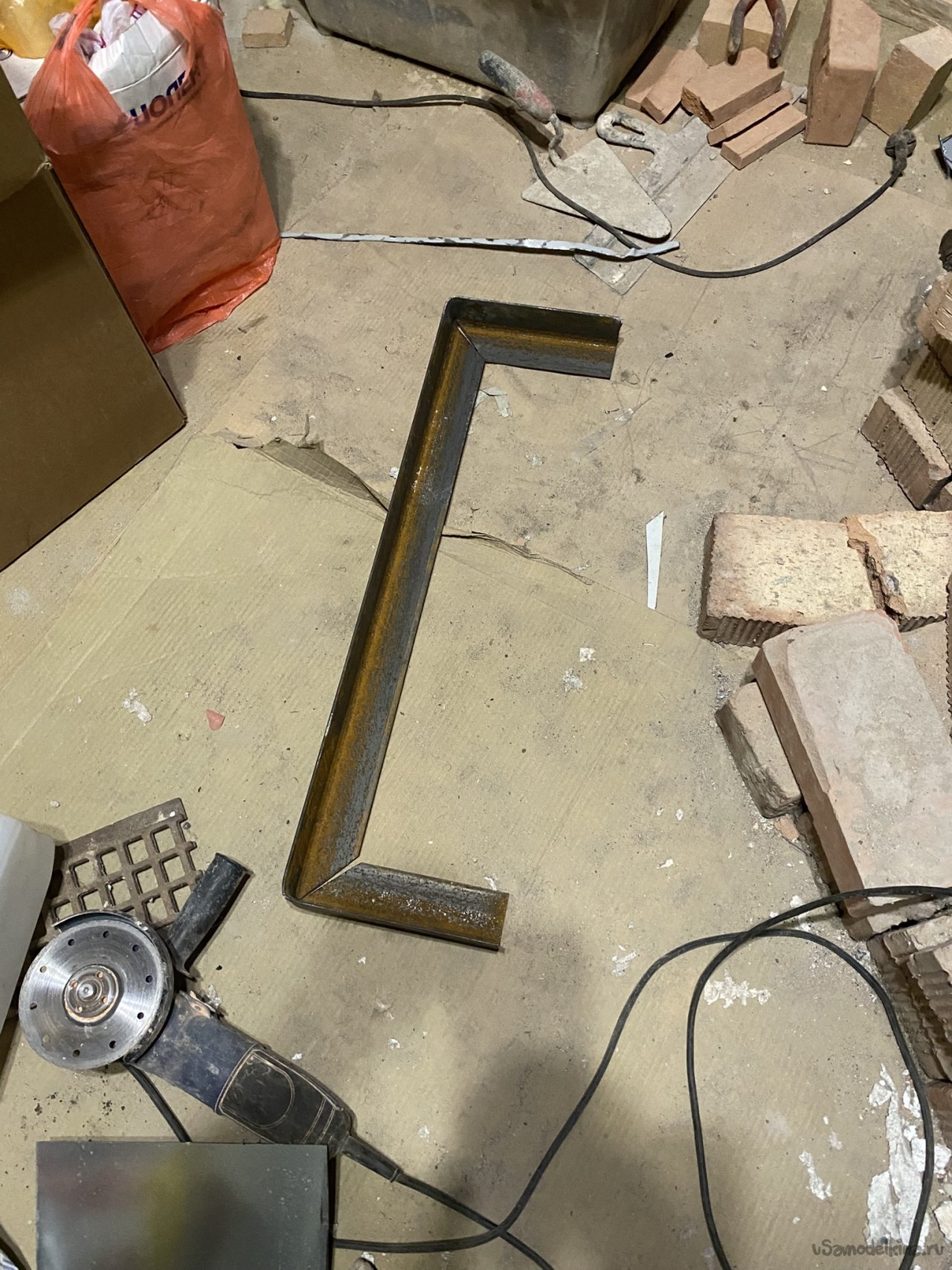

Для этого, из уголка 50х50х5, я изготовил несколько крепёжных конструкций. Один кронштейн будет закреплён на деревянном брусе-перемычке между колоннами террасы. Он получился сложной формы:
Второй, попроще, будет закреплён перпендикулярно первому, между стропилами:

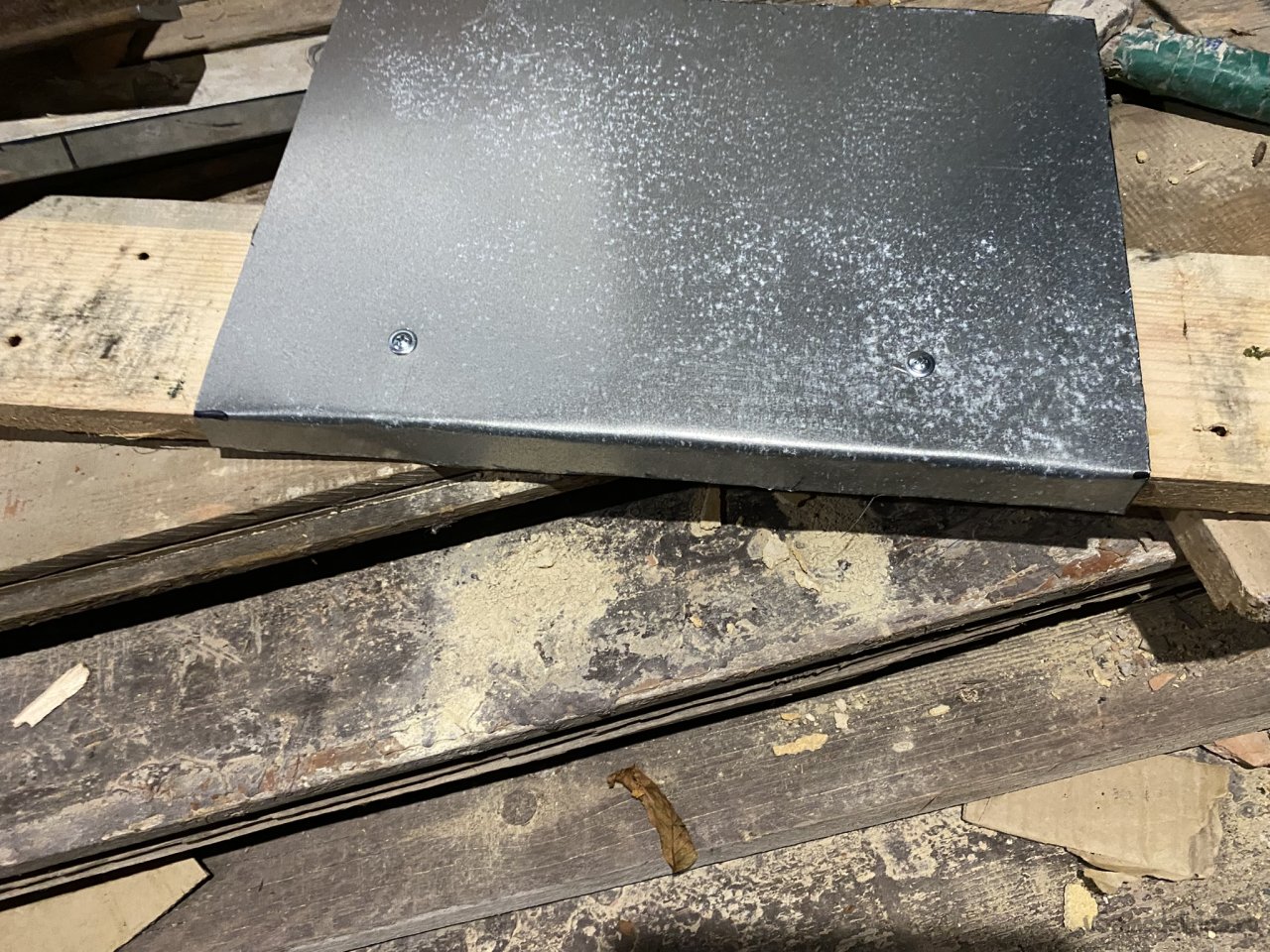

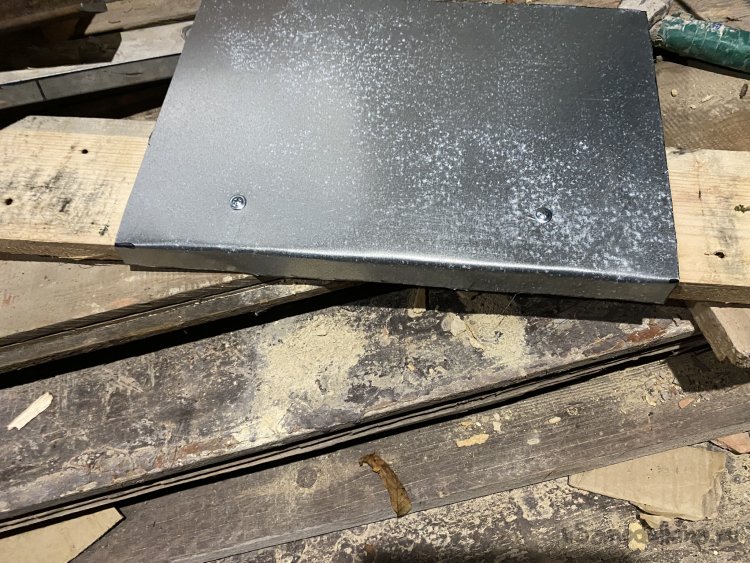

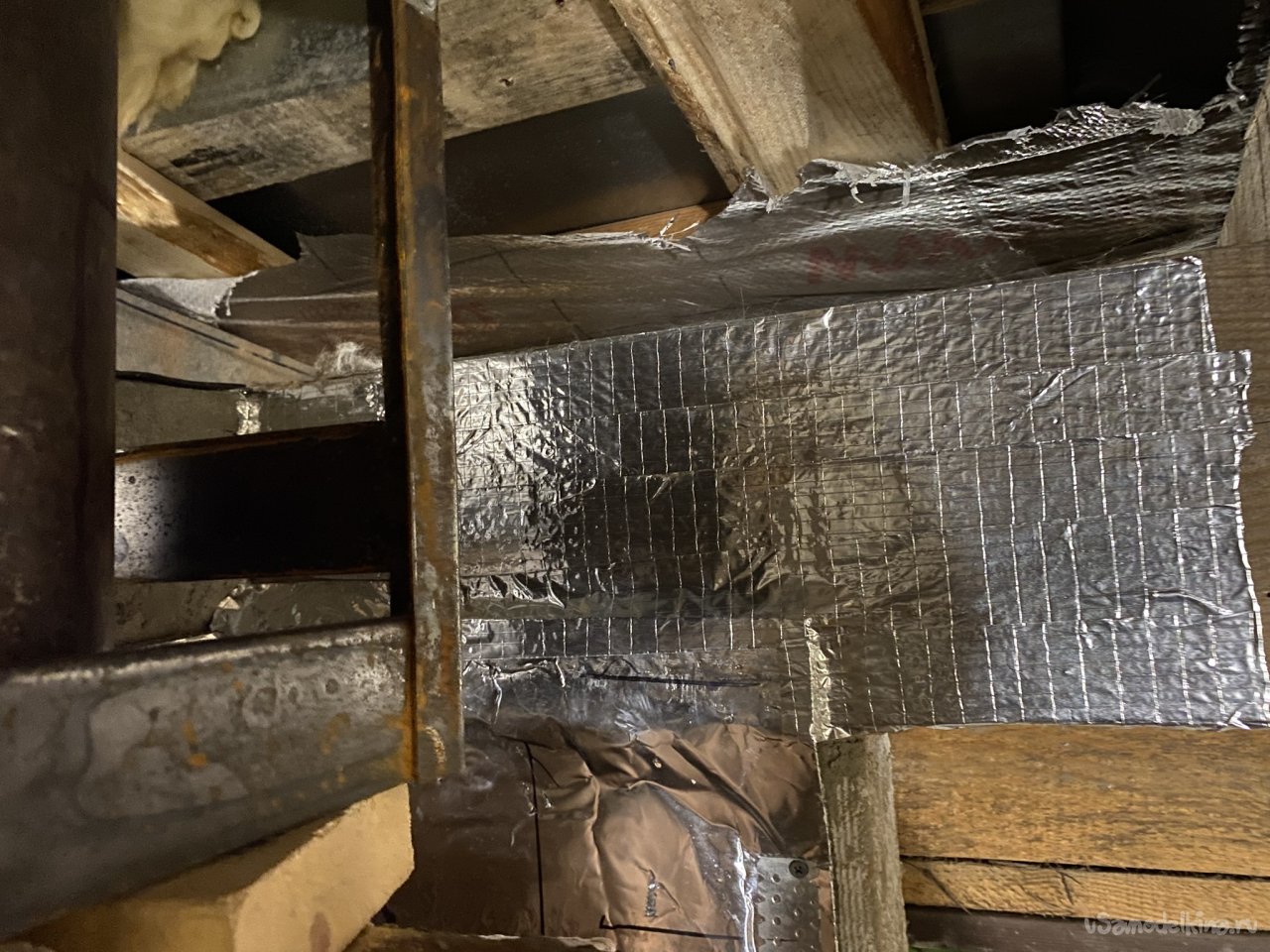

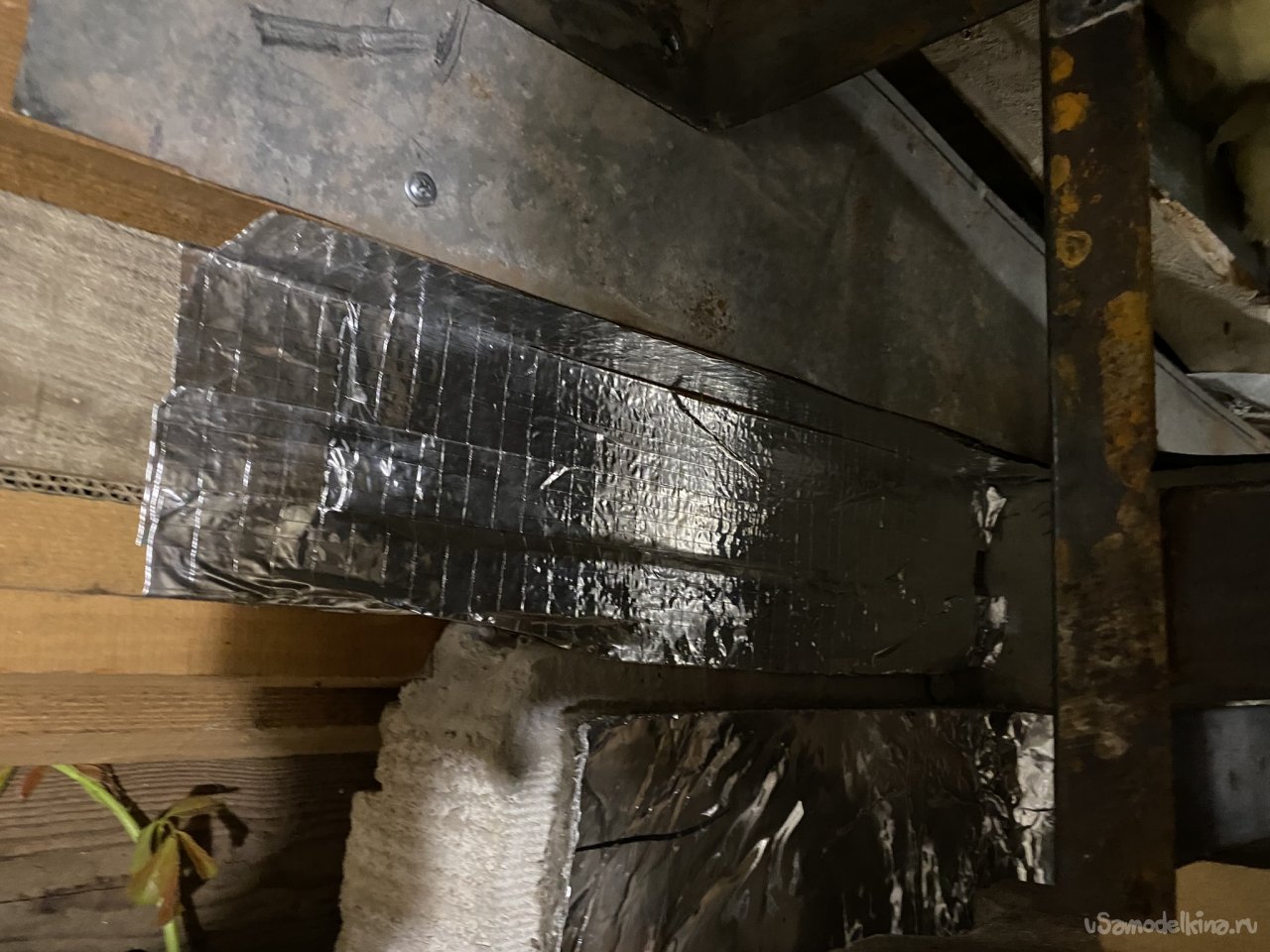

Перед установкой обклеил все деревянные конструкции алюминиевой фольгой, а те, которые расположены ближе к дымоходу, оббил заранее изготовленными элементами из жести-оцинковки. На этот раз к листогибу не ездил. Гнул киянкой и молотком, прикрутив к доске. Потом в эти же отверстия и крепил. ( Это, конечно, перестраховка! Ведь, вся конструкция будет плотно забита стекловатой при обустройстве потолка, но... Бережёного Бог бережёт, как говорится... ))))

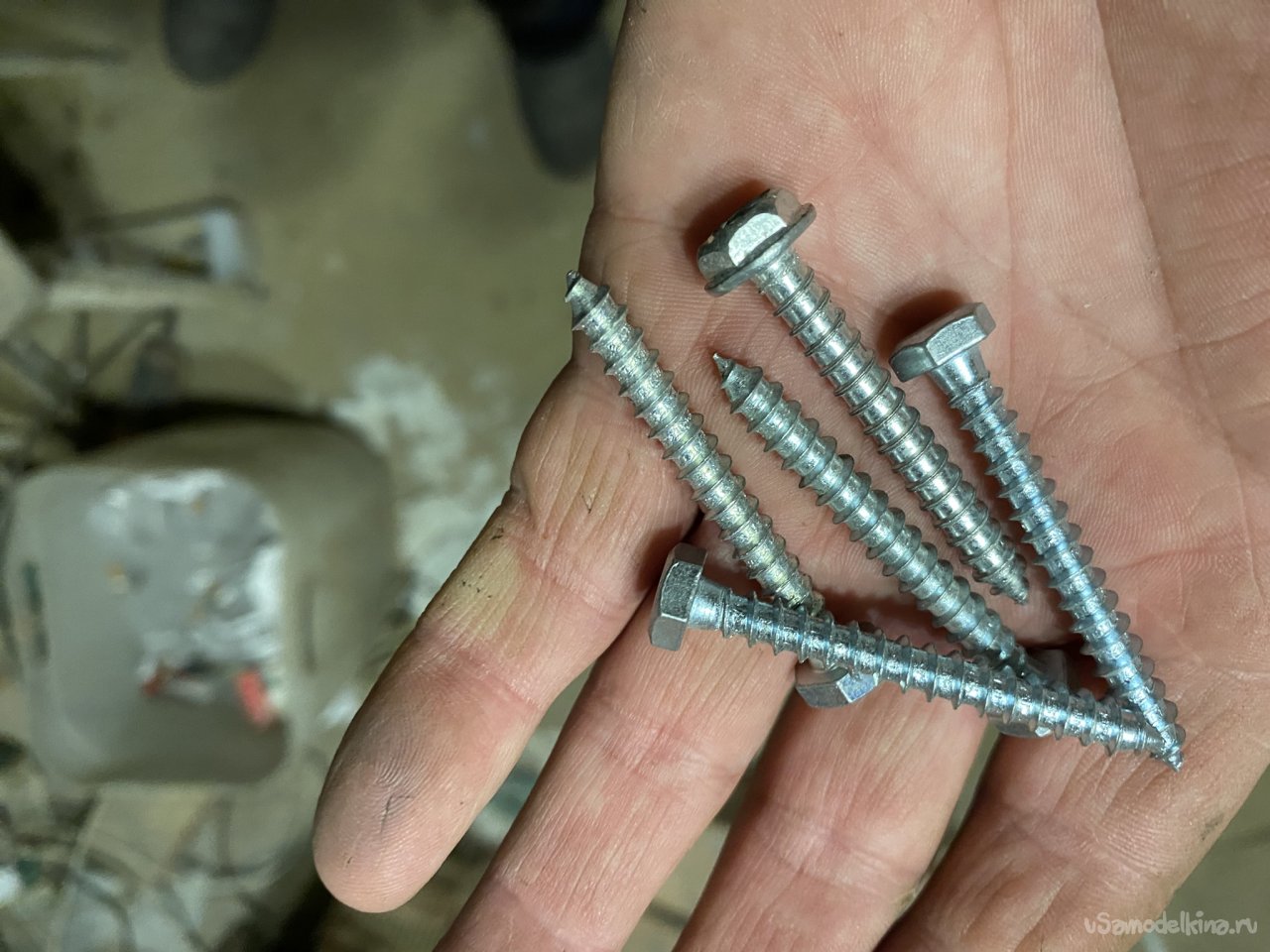

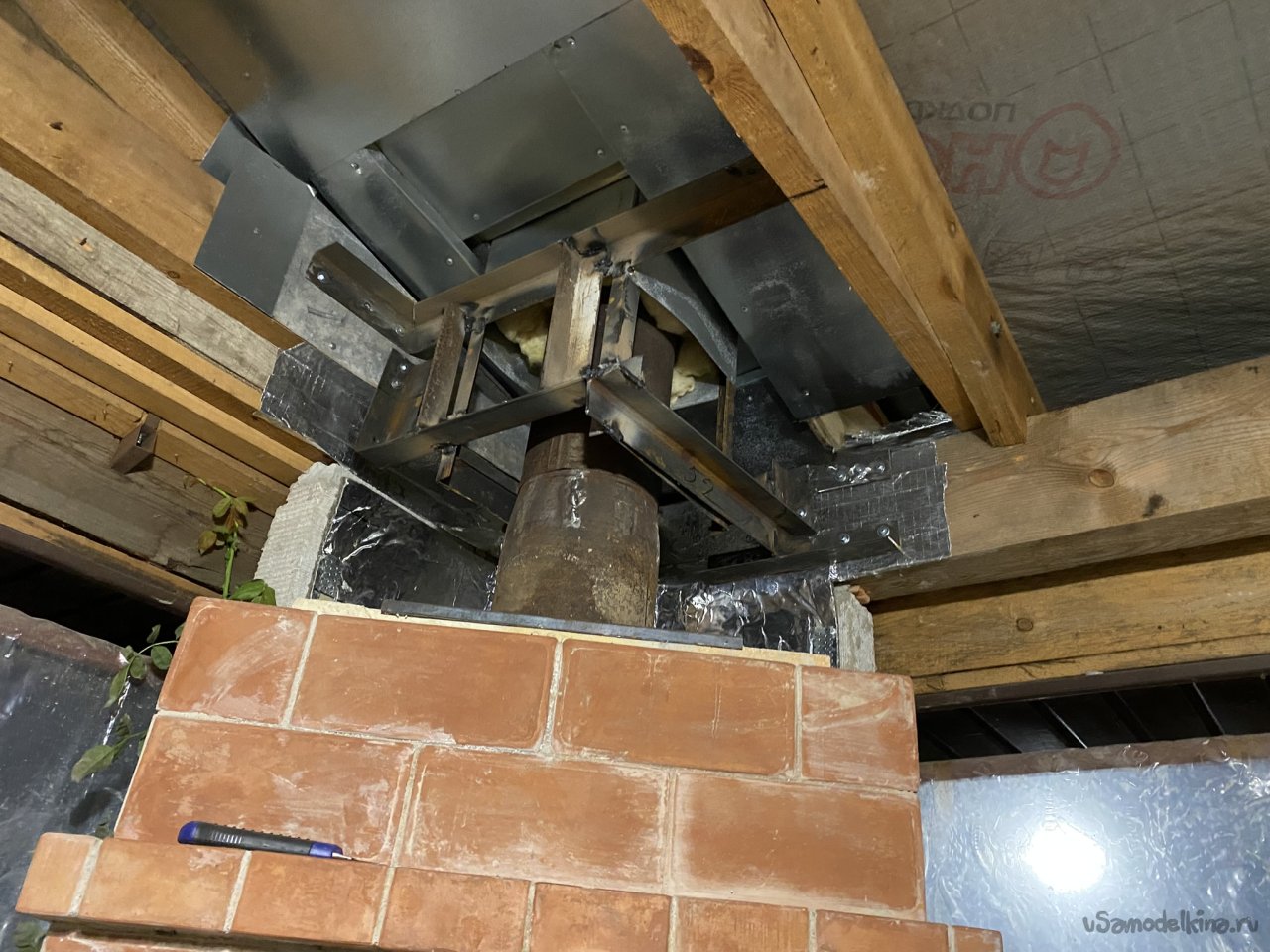

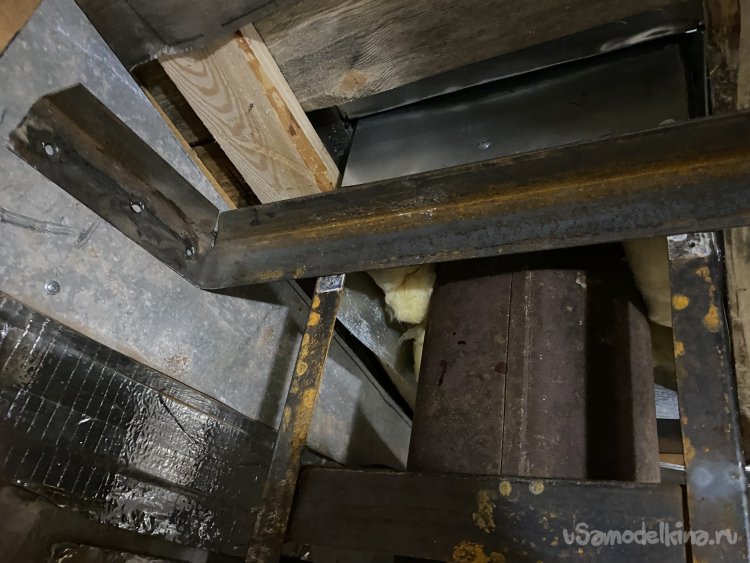

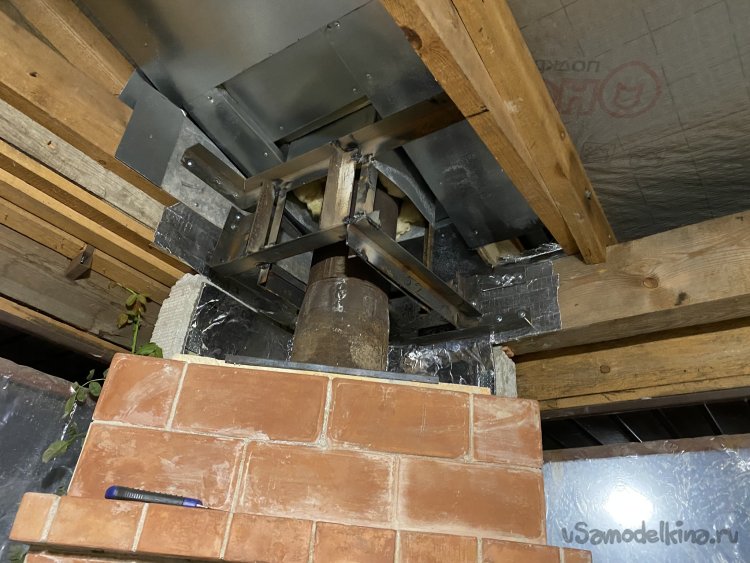

Кронштейны к дереву закрепил во многих местах мощными "глухарями"
После чего, сварил кронштейны между собой и приварил к дымоходу. (Для этого, на самом начальном этапе, я не опускал листы оцинковки до самого низа.)

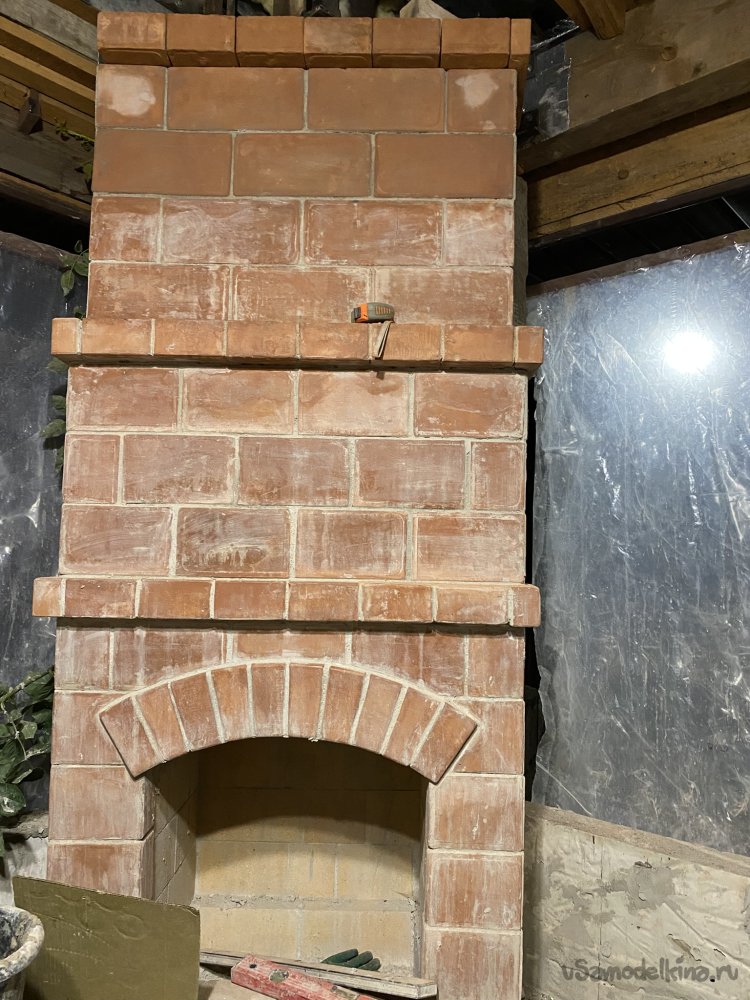

После чего, доложил облицовку камина до верха, плотно заполняя внутри всё пространство стекловатой.
Всё! Дымоход установлен надёжно и крепко. Осталось сделать на крыше конечное, верхнее, примыкание. Опять съездил к знакомому и согнул несколько широких углов из листа с полимерным покрытием.

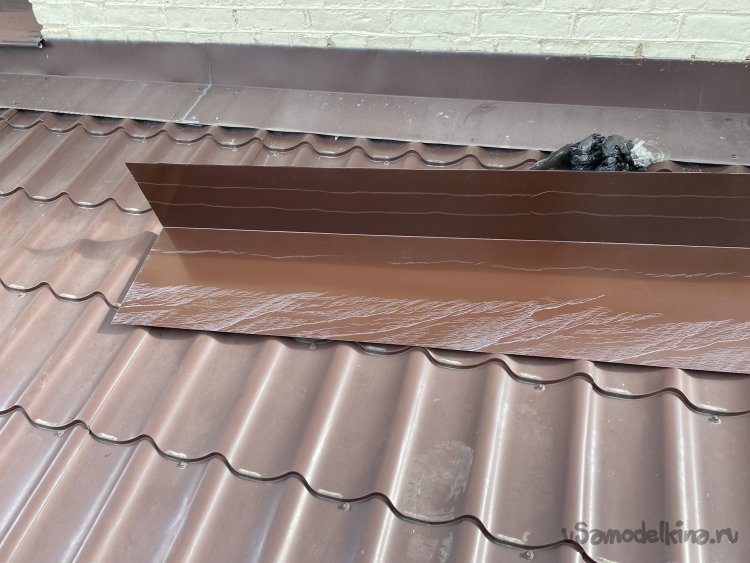

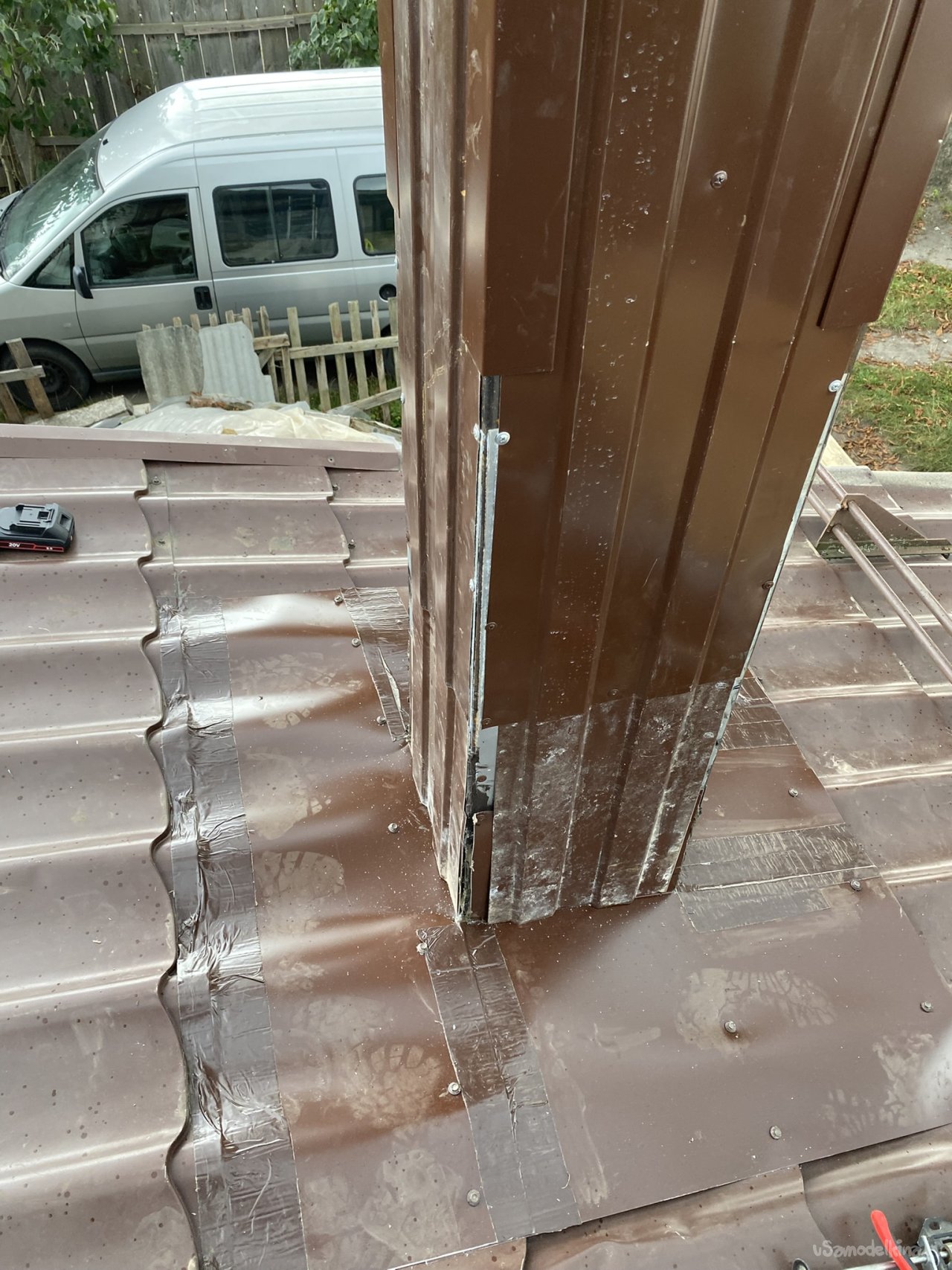

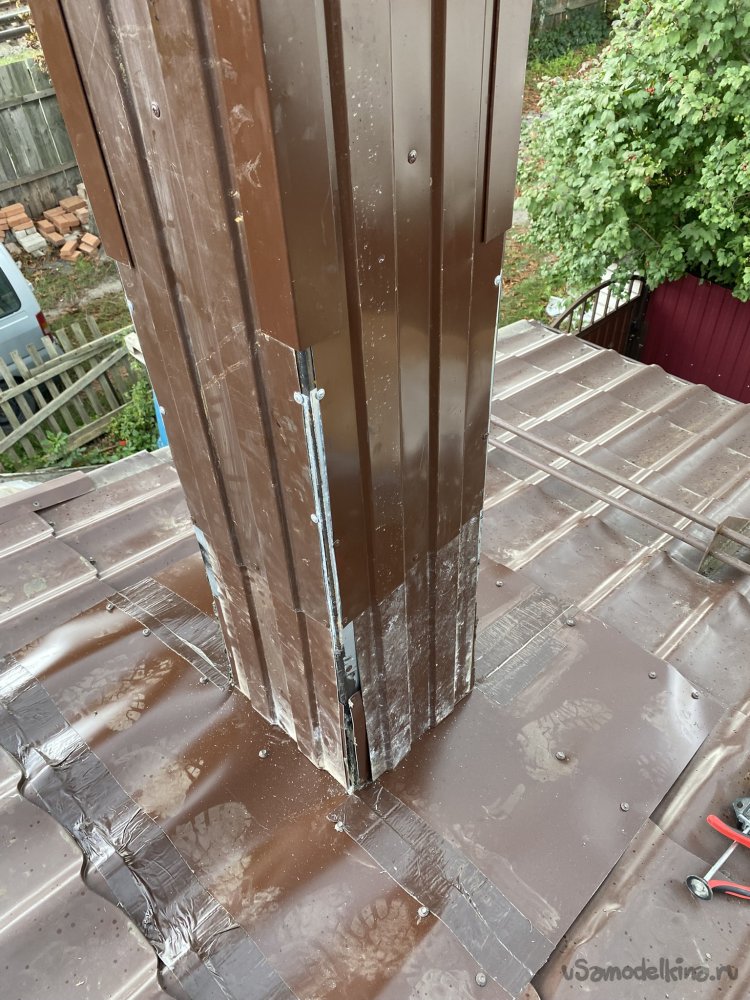

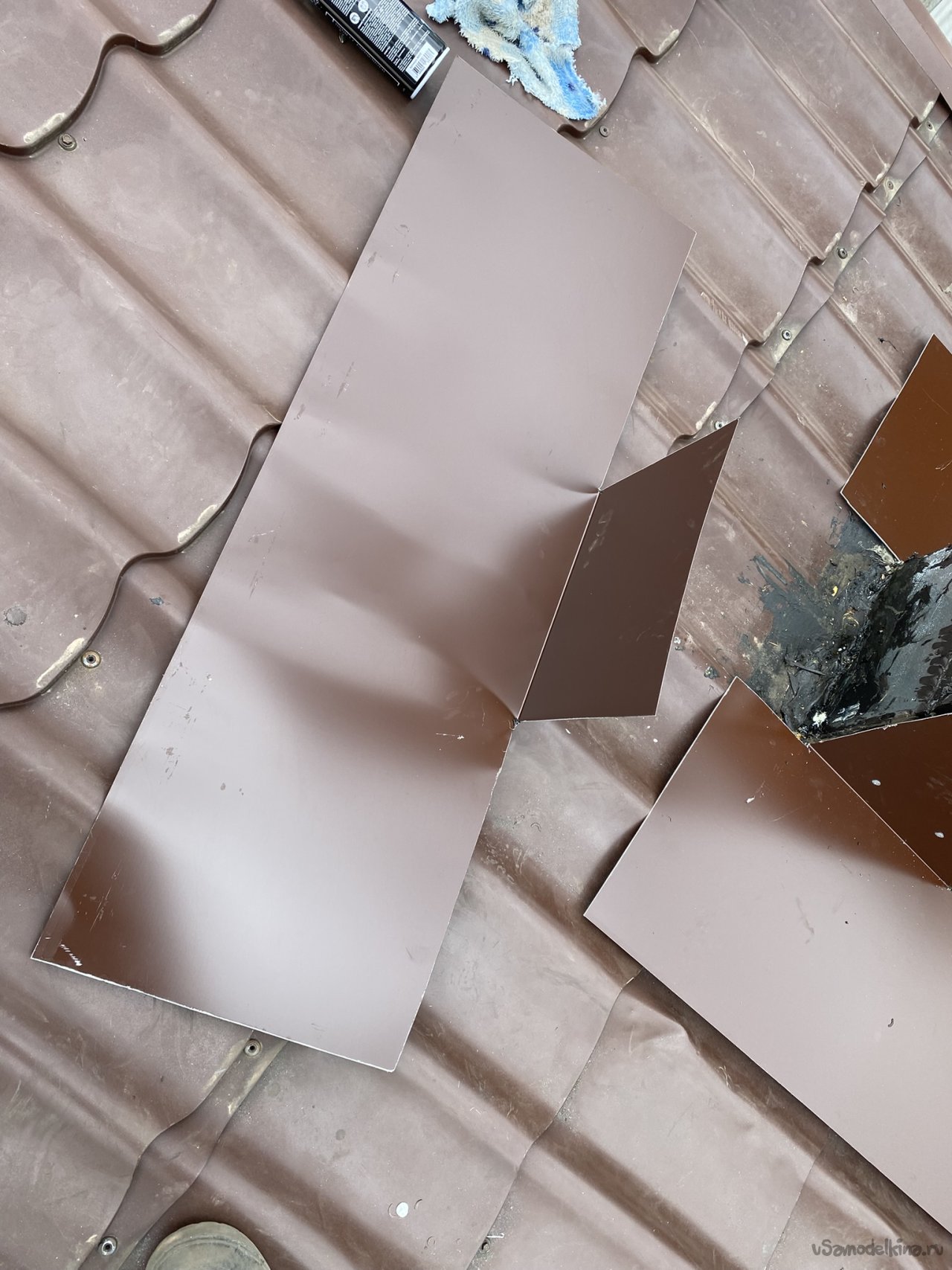

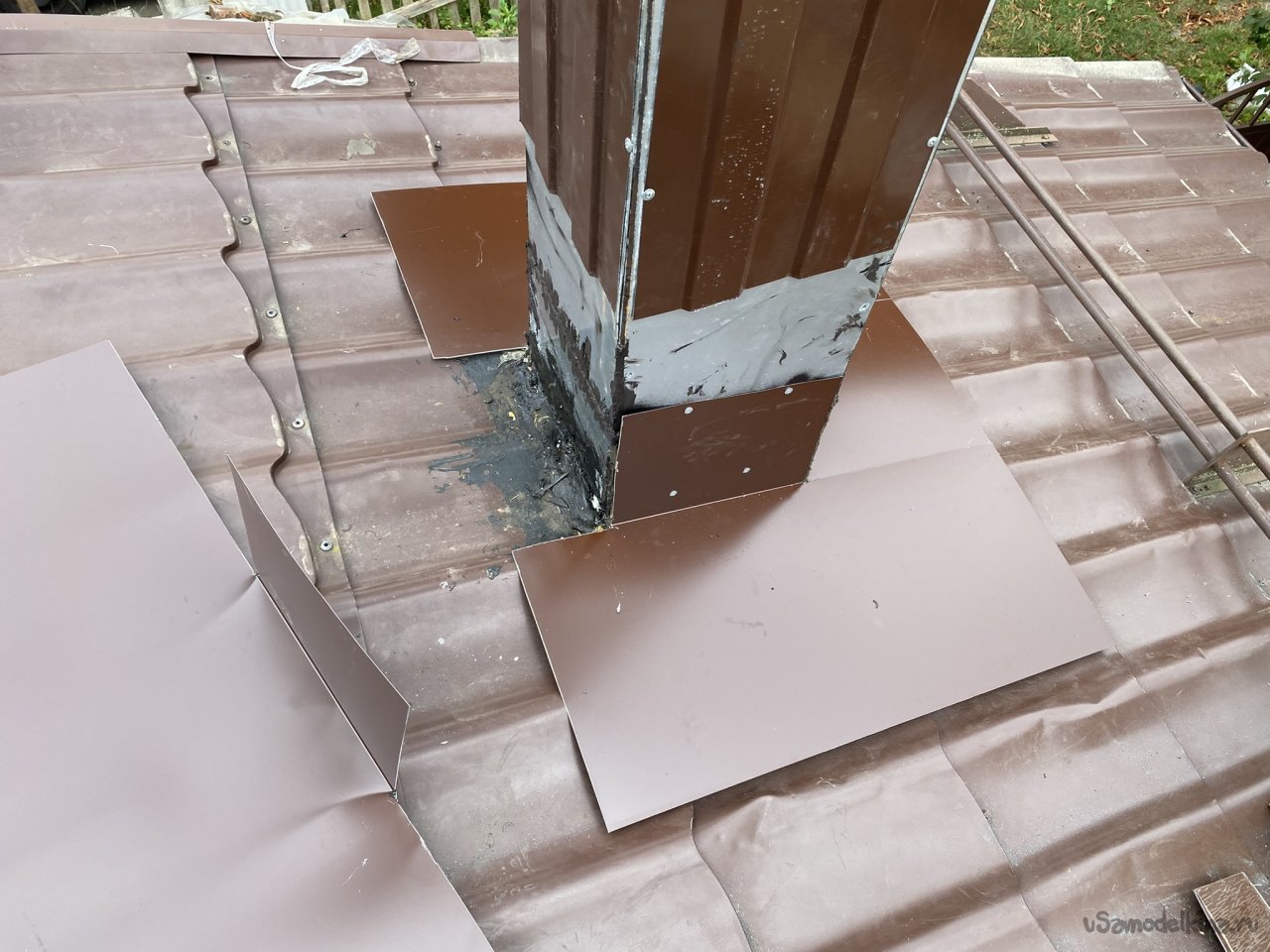

Из них и устроил примыкание. Действовал по той-же схеме - сперва нижний, потом, с нахлёстом, боковые, потом задний. При этом, верхний край заднего подсунул под соединение кровельных листов и промял по волнам:

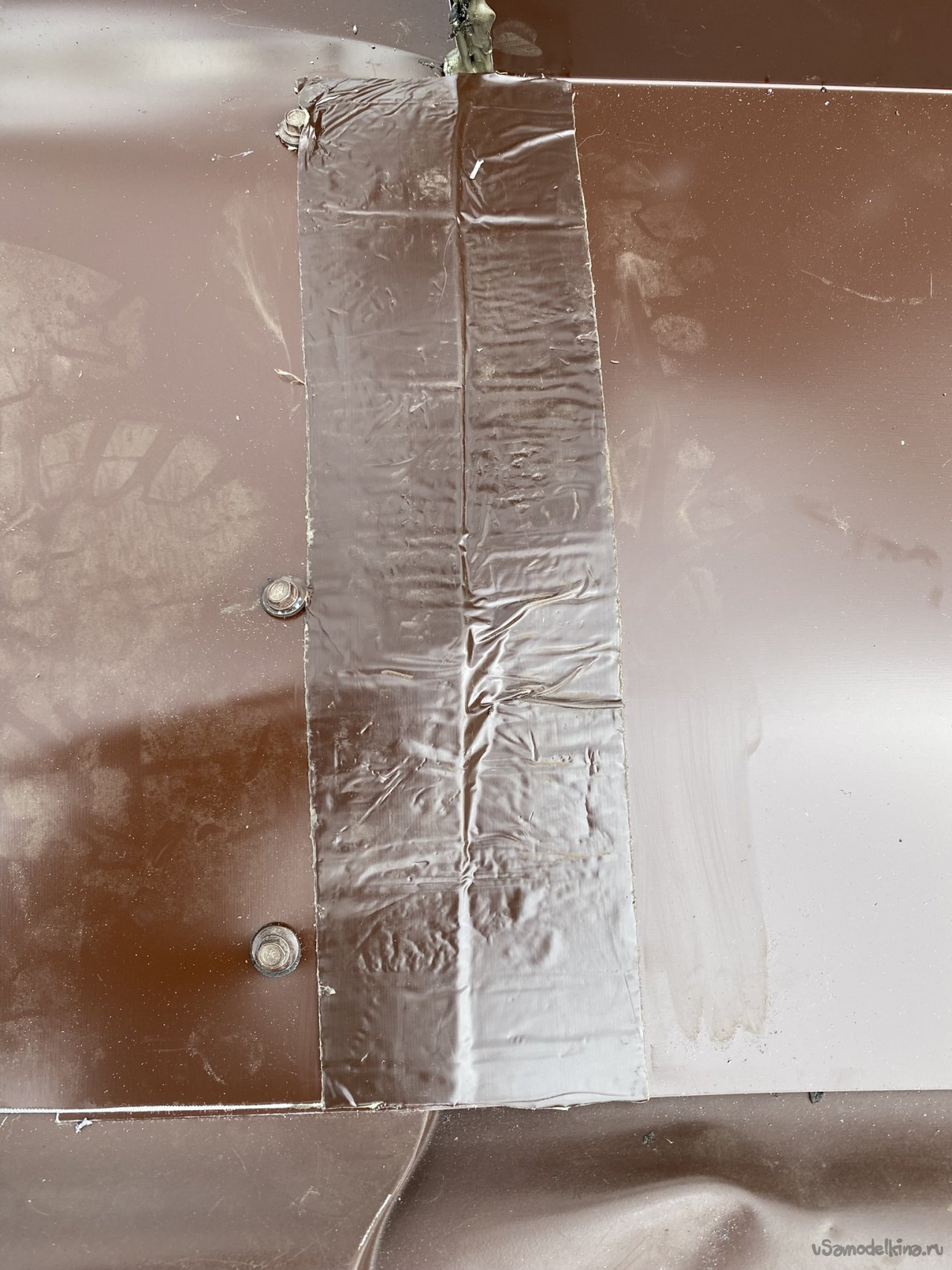

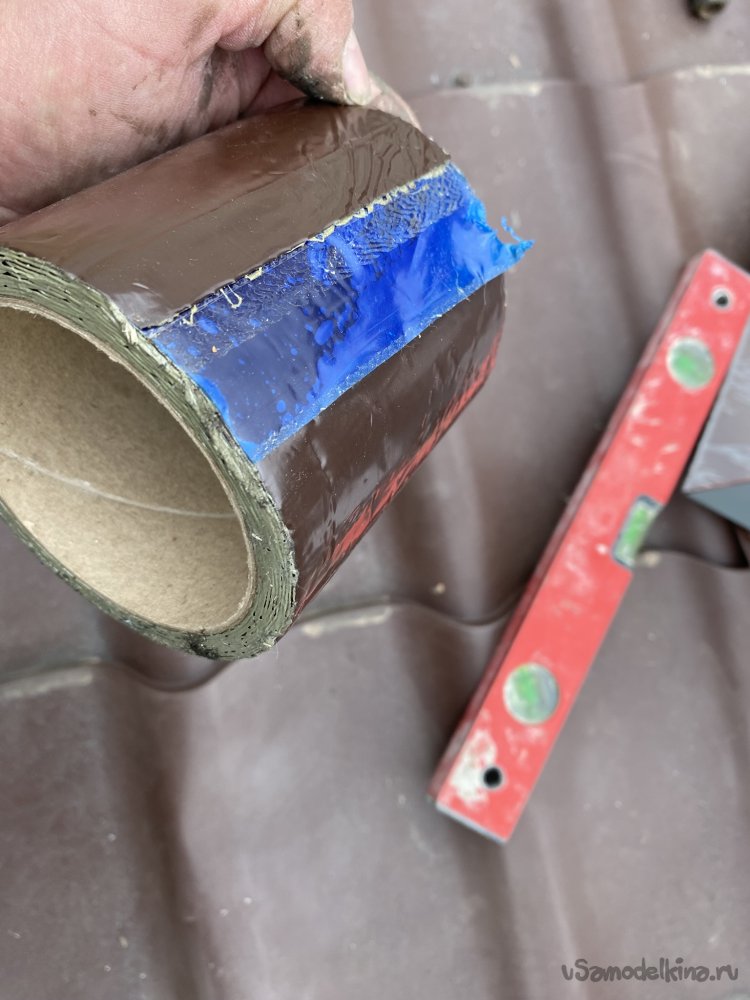

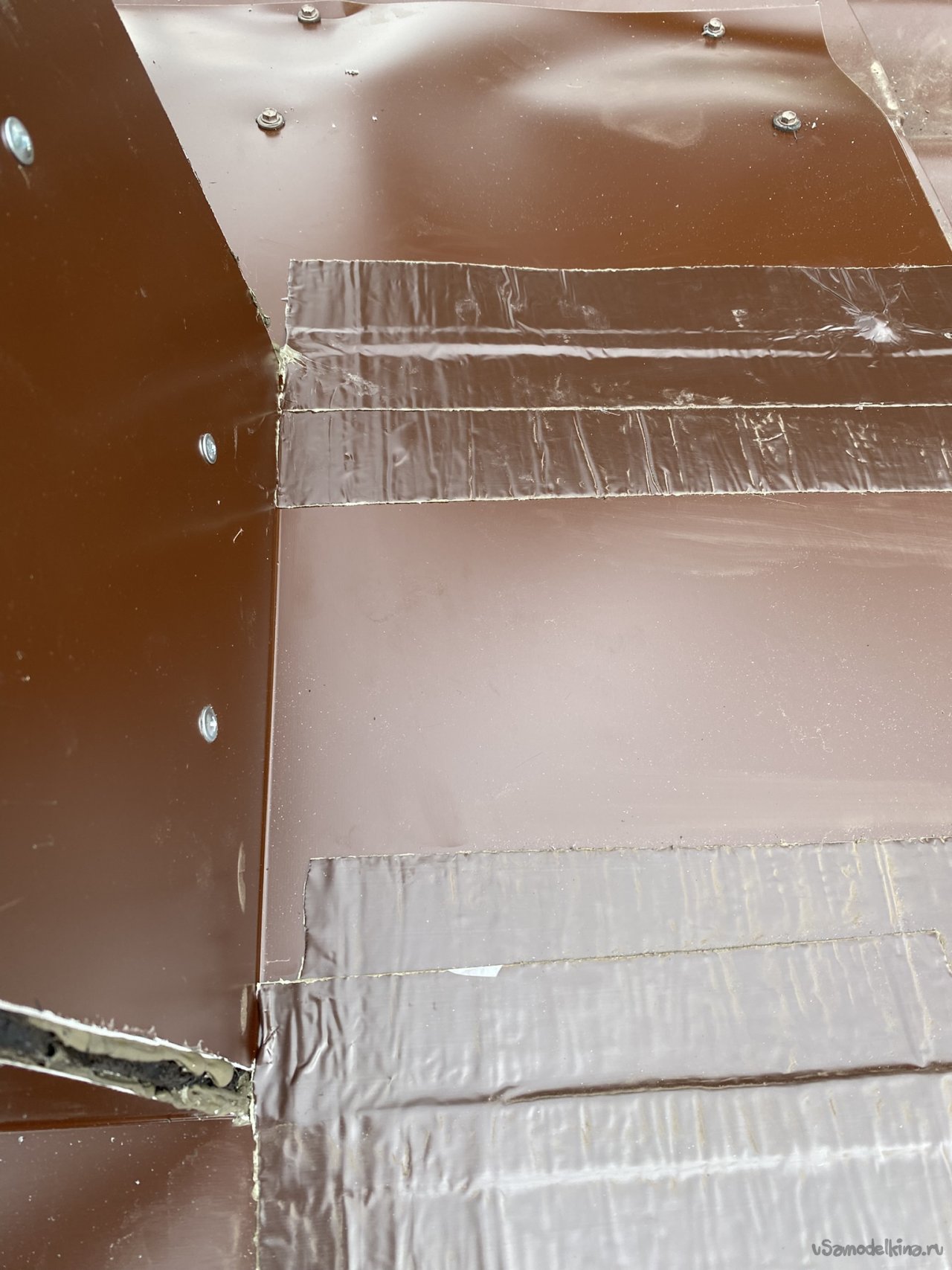

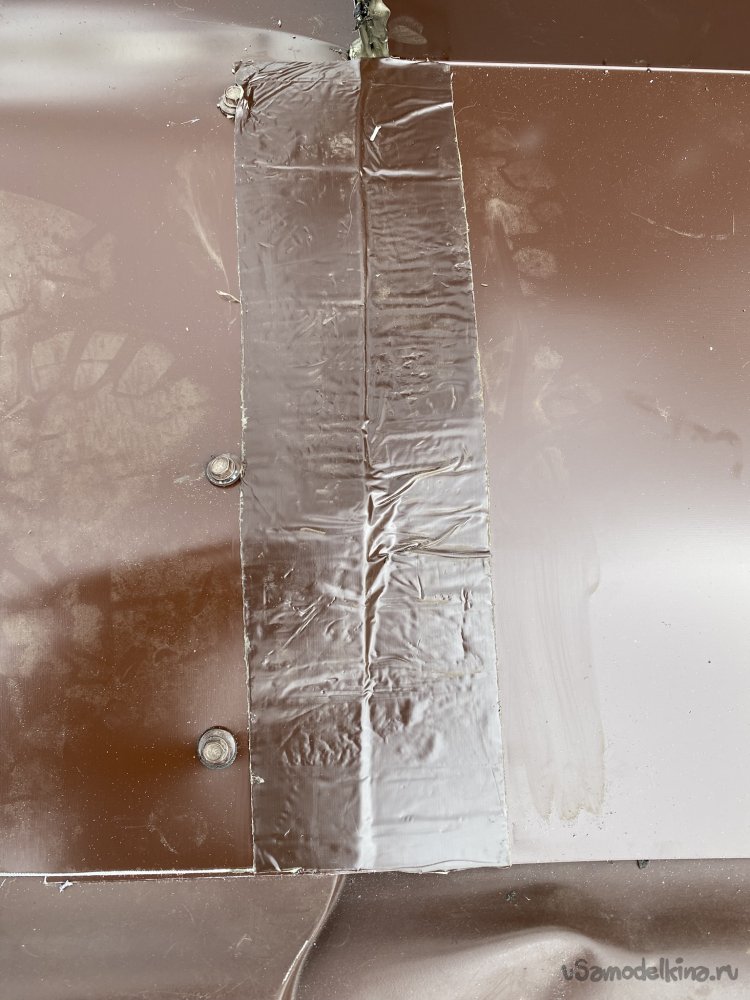

Все элементы тоже склевал между собой кровельным герметиком. А поверху все стыки проклеил кровельной армированной битумно-полимерной самоклеющейся лентой. Эта лента наглухо присыхает и надёжно герметизирует все стыки. Продаётся разных цветов по RAL.

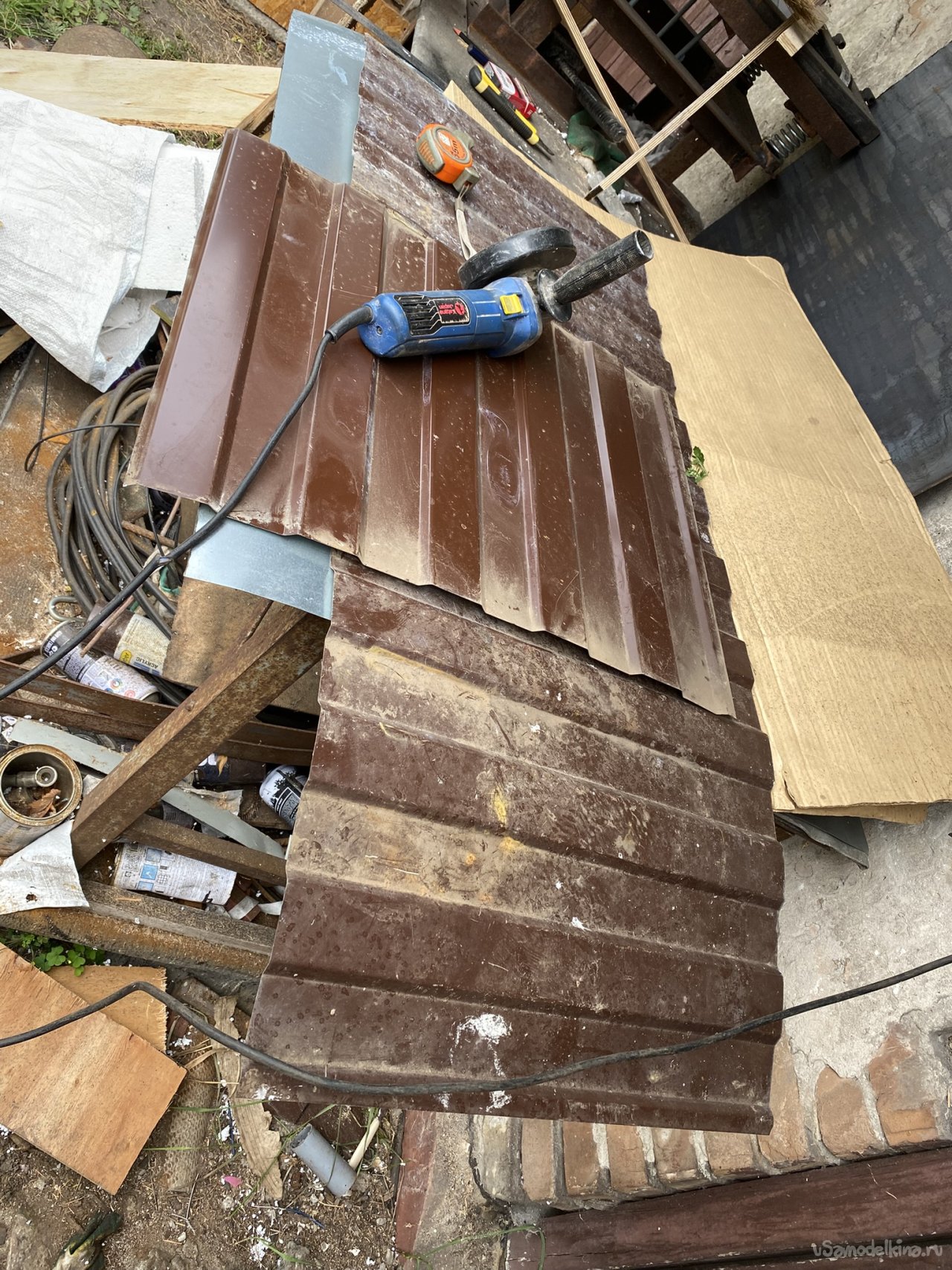

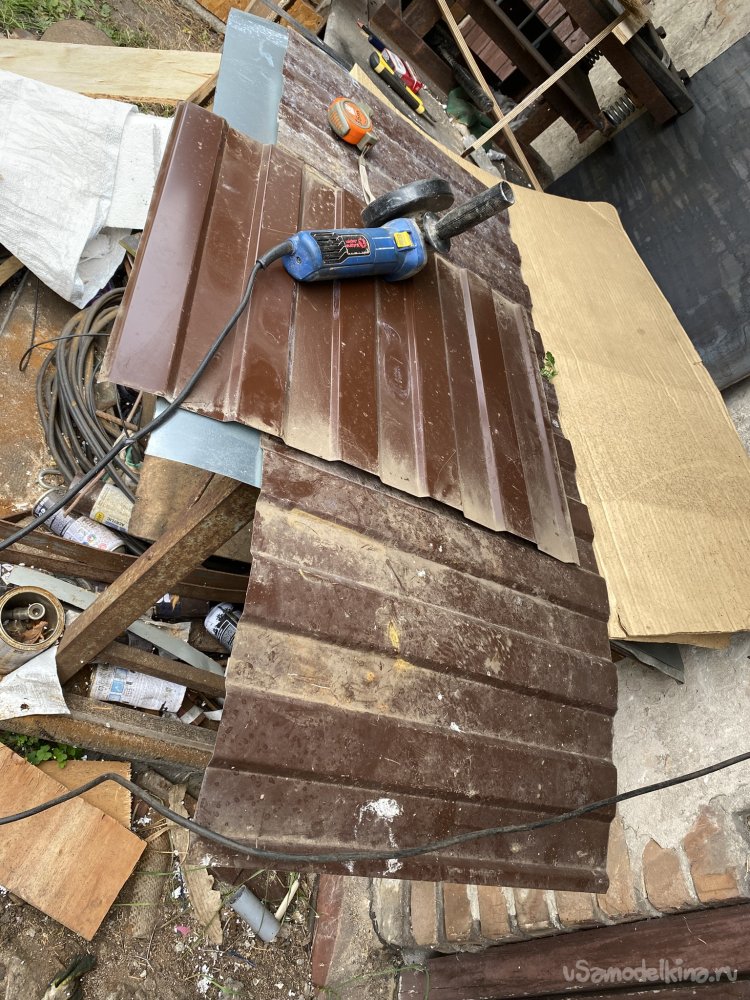

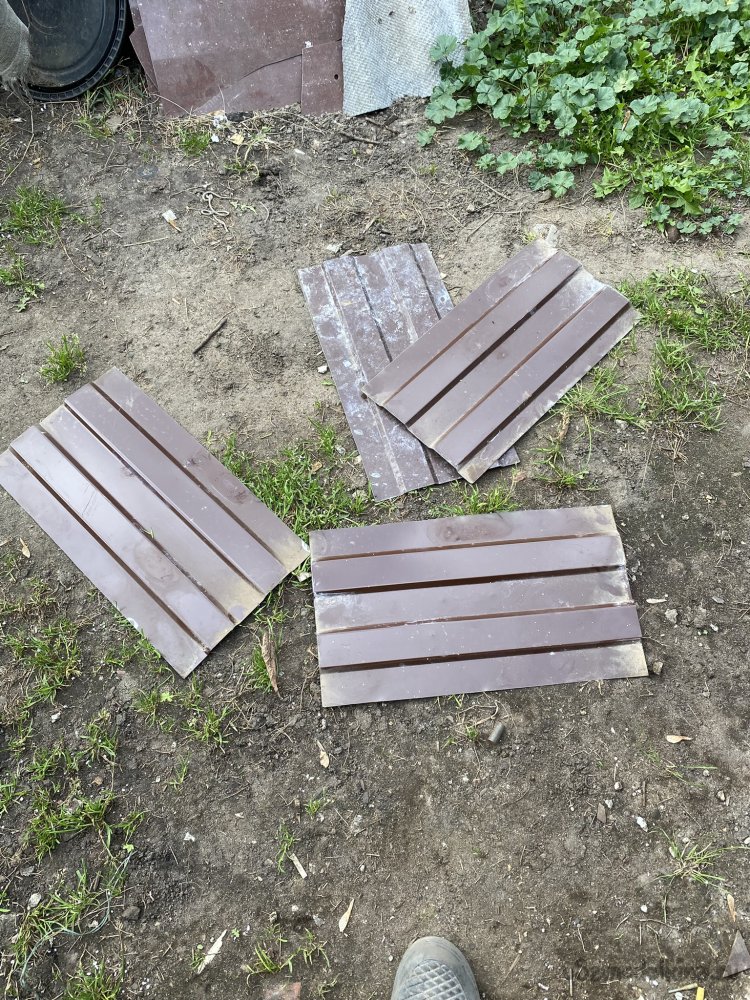

Теперь осталось прикрутить недостающие, нижние листы профилированного листа, подсадив их под верхние, и, подрезая по месту, опустить внизу до самых горизонтальных плоскостей примыкания. Что я и сделал. Профлист не покупал. Поковырявшись в запасах, нашёл подходящие обрезки:

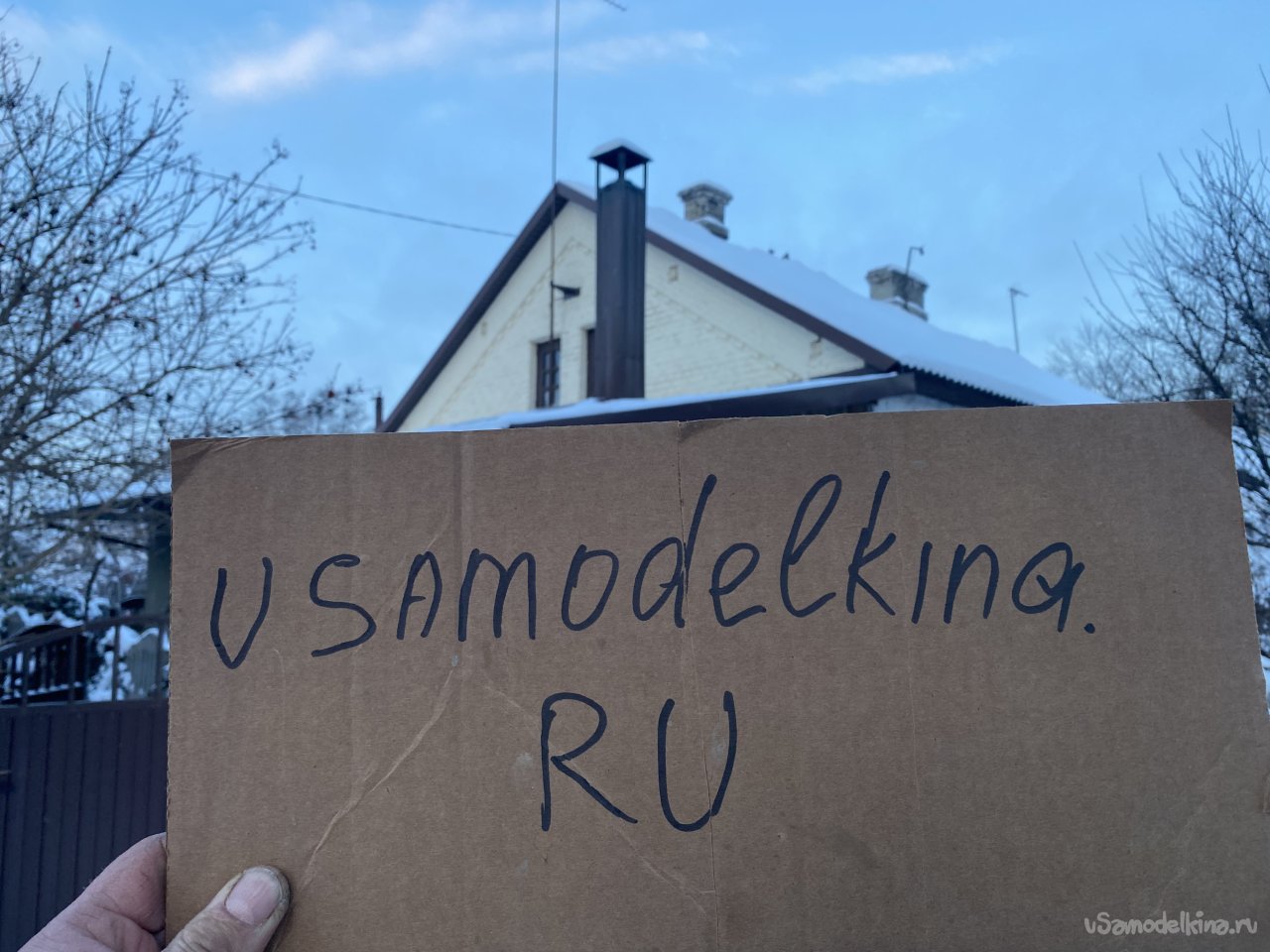

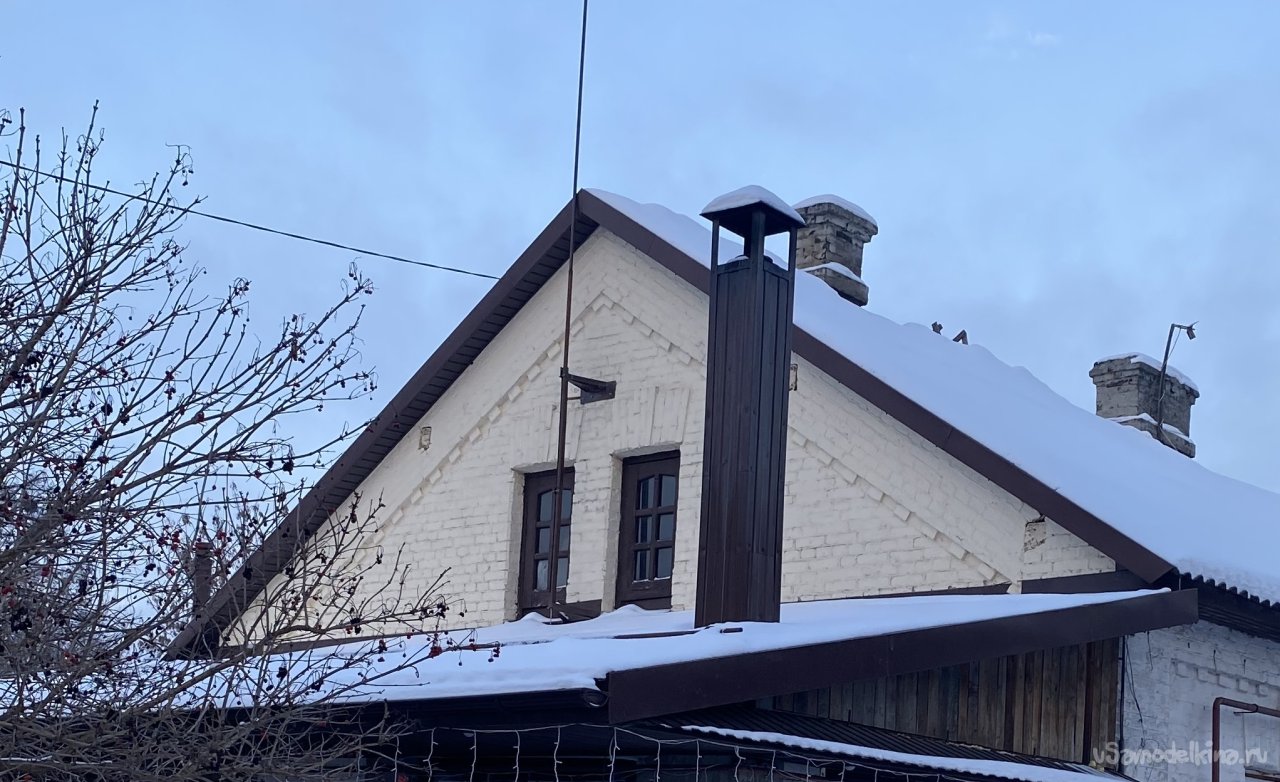

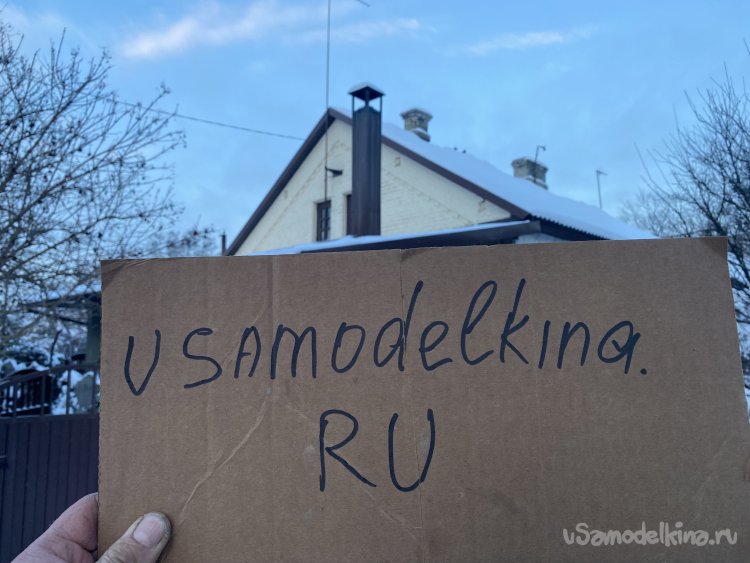

А потом Протёр грязные листы, закрыл углы уголками и опять замазал внизу стыки кровельным герметиком. И, как выяснилось, не сфотографировал результат! ))). А сейчас зима и это всё покрыто снегом! Да и не хочется по такой погоде тащить лестницу и лезть на крышу! Так что, поверьте уж на слово.)))) Там всё надёжно! Уже проверено многими дождями и многими топками. Утепление справляется отлично. По крайней мере, даже при многочасовой топке снег на крыше у основания дымохода не таял! То есть, прогревается только внутренняя труба. Поэтому и тяга сильная. В общем, результатом я доволен.
