Здравствуйте, уважаемые Самоделкины! В прошлом году собрал очень простую, но весьма полезную конструкцию, которая существенно экономит мои силы, время (и деньги тоже))) при изготовлении печатных плат, а также выполнении некоторых других работ. Этому посвящена данная статья.

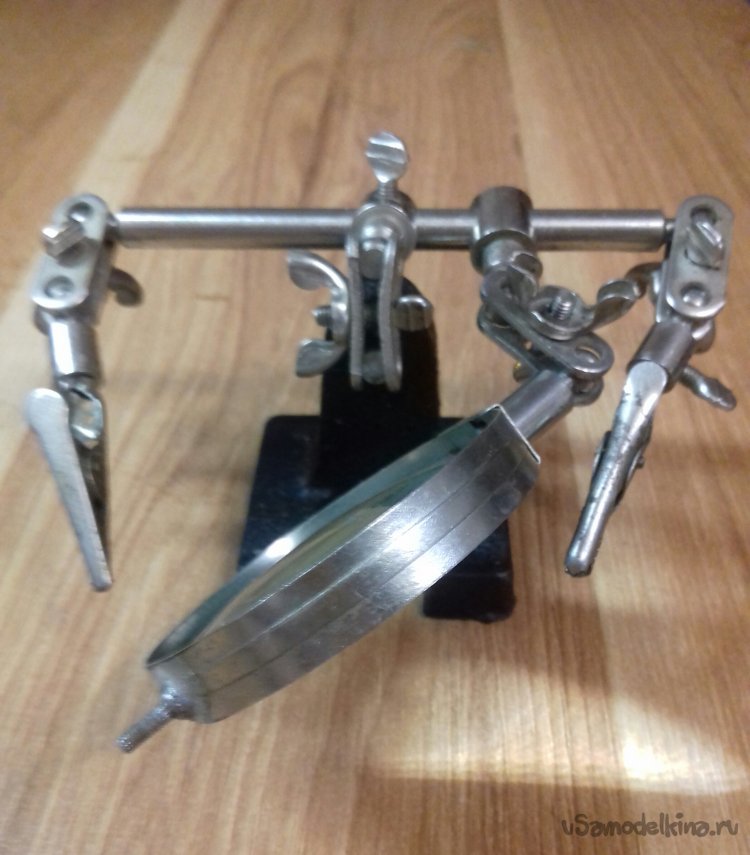

Многие радиолюбители и прочие мастера используют в своей работе приспособление под названием «Третья рука». У меня, например, такое, заводского изготовления.

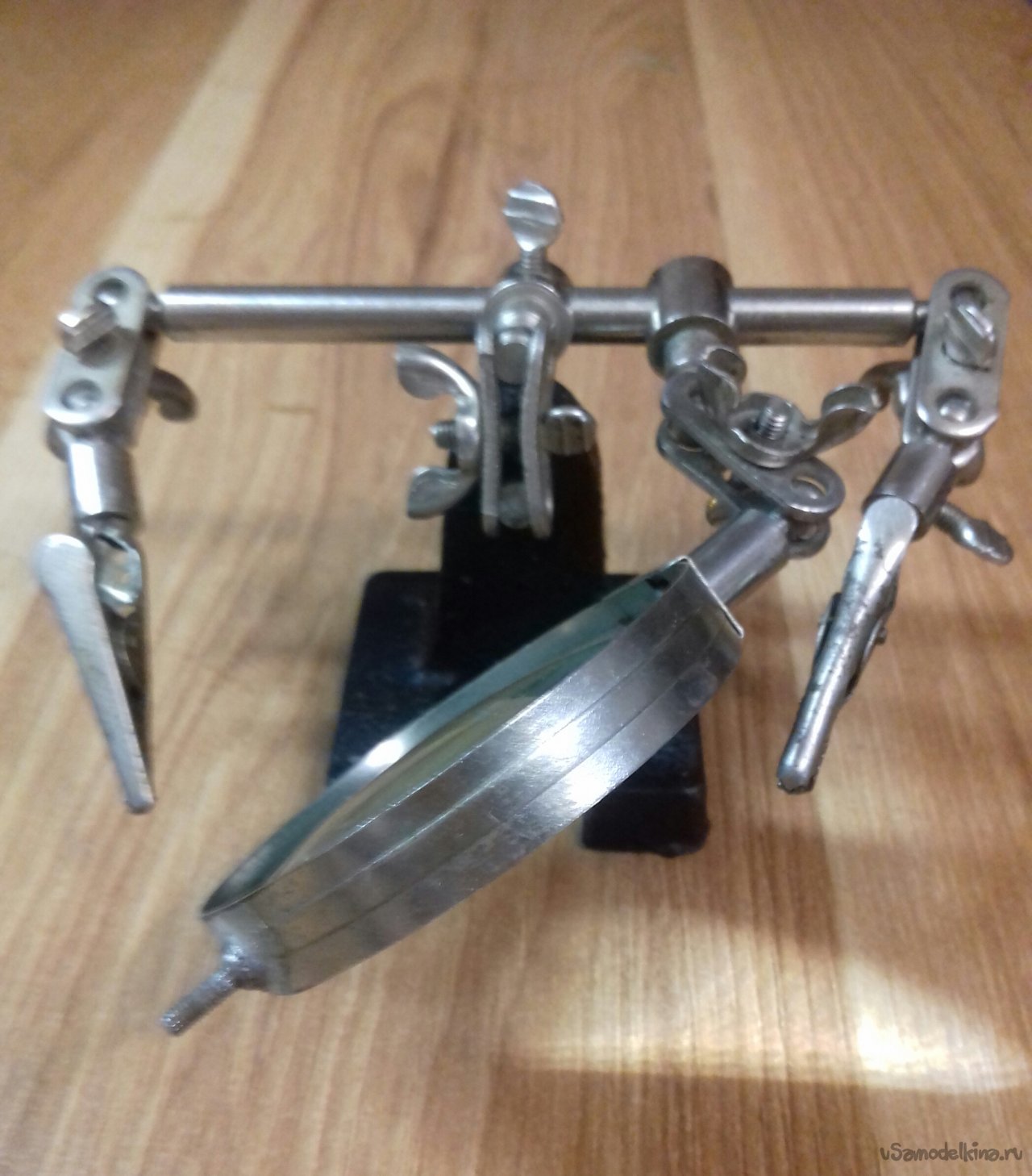

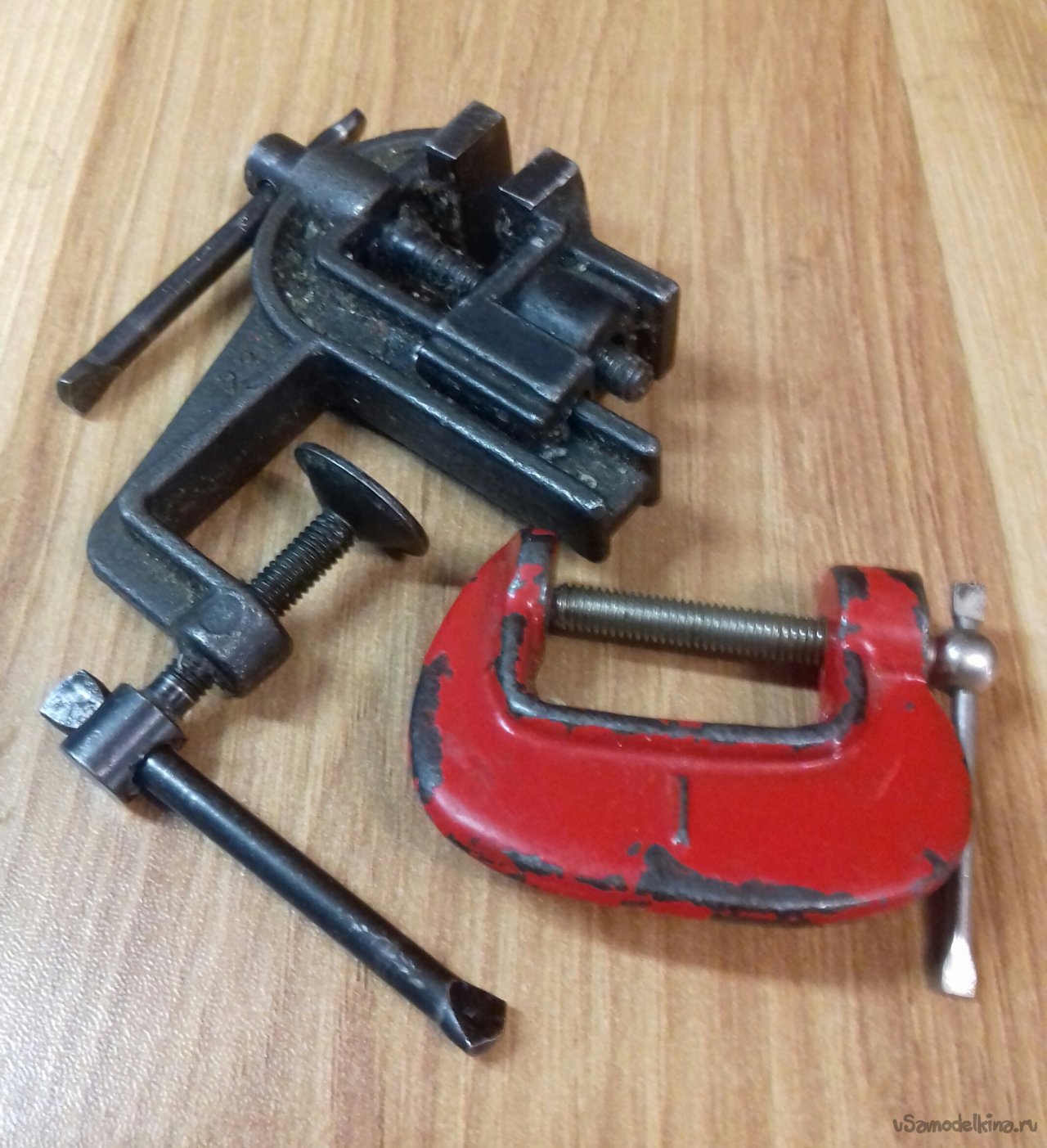

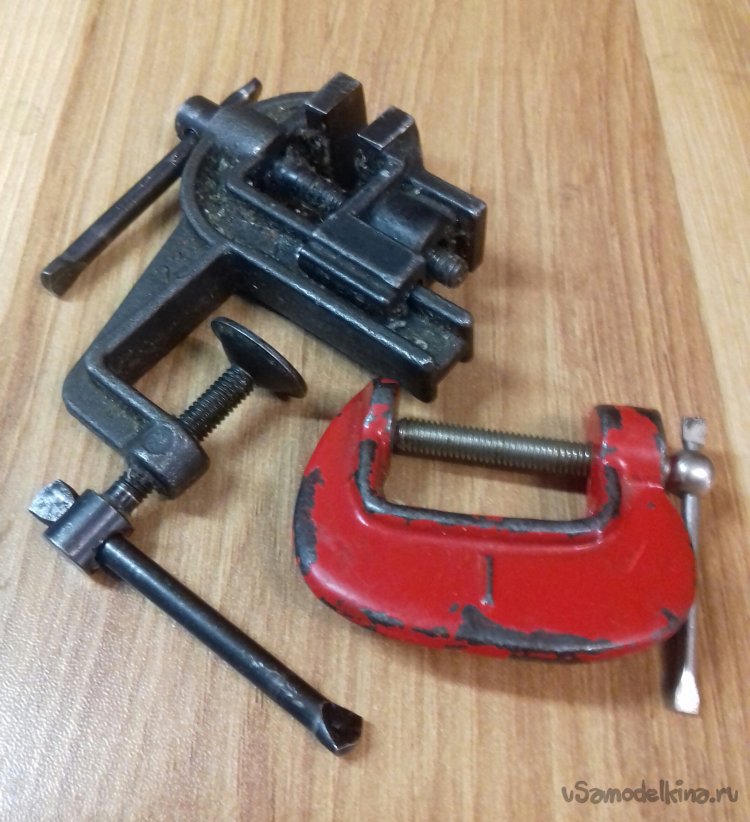

Приобрёл его лет 20 тому назад и активно использую. Но, за это время обнаружился ряд существенных недостатков этого изделия. Поскольку моя работа, в основном, связана с электроникой, то для фиксации печатных плат, помимо выше упомянутого приспособления, использую также небольшие струбцинки и тисочки.
Но и этот способ тоже имеет свои недостатки. Всё это натолкнуло меня на мысль изготовить приспособление, которое я назвал «Многофункциональный монтажный столик».

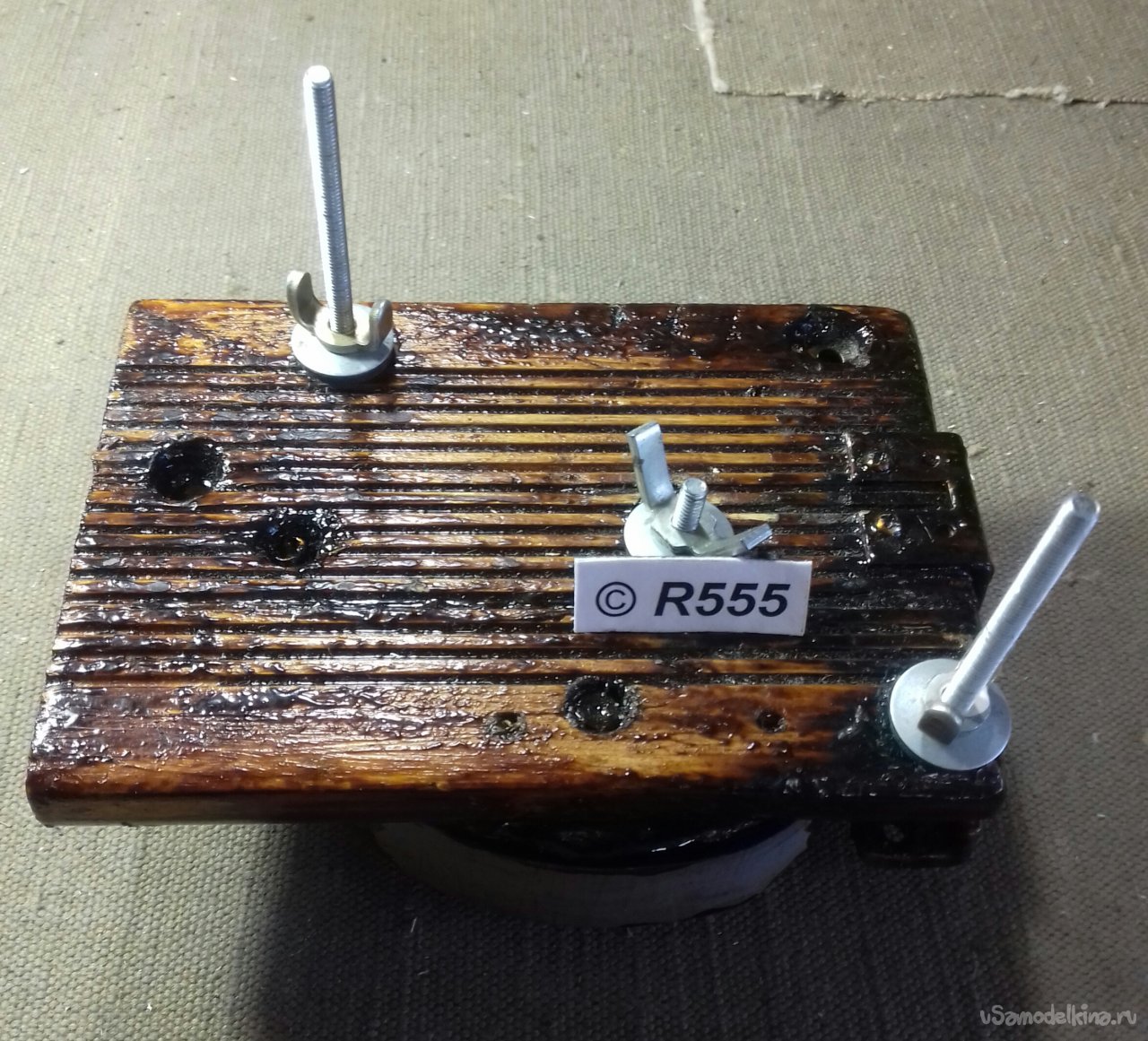

Изделие может принимать два основных рабочих положения – горизонтальное

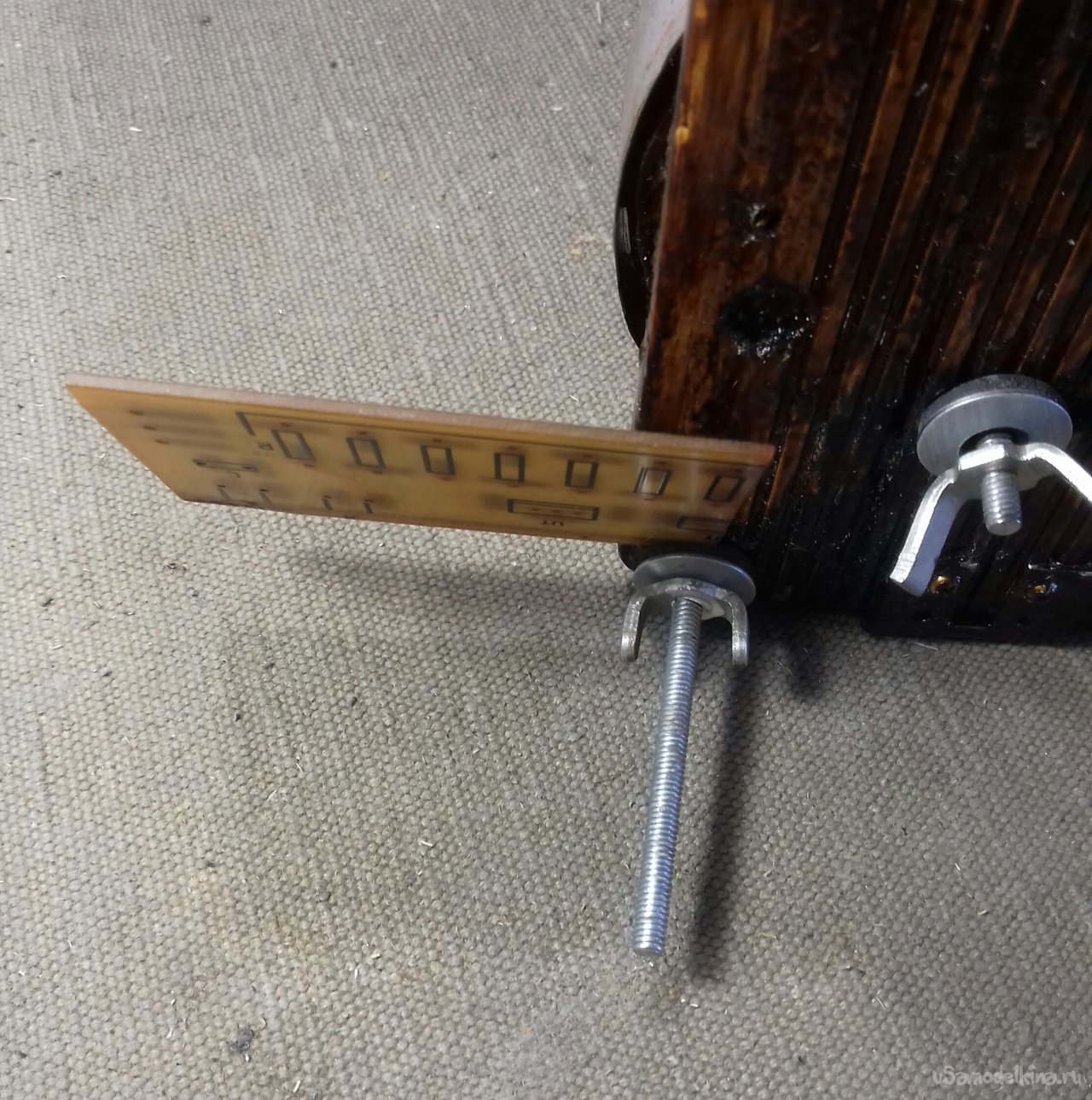

И вертикальное

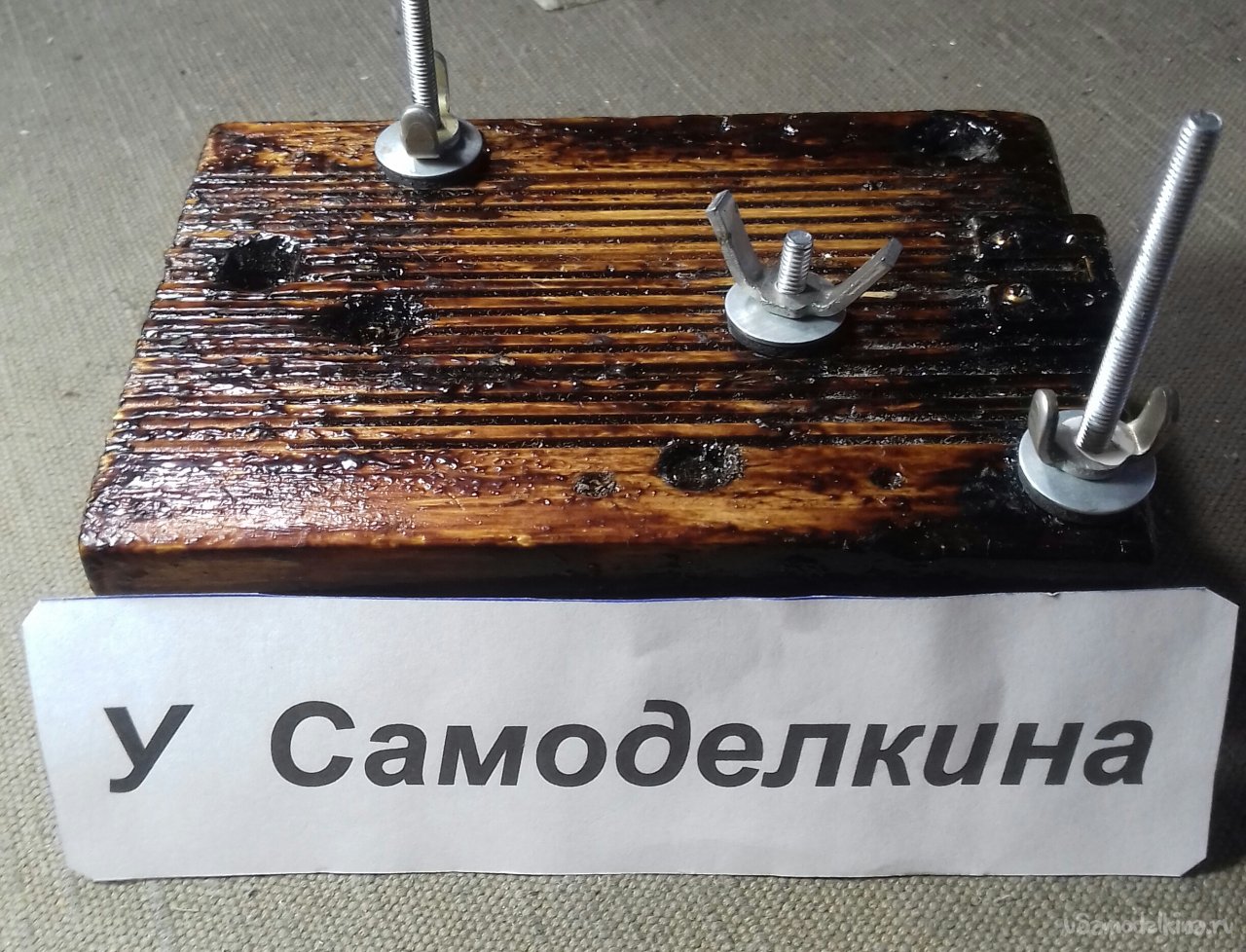

Конструкция состоит из рифлёного деревянного основания, на котором имеются три зажима (фиксатора), которые, в зависимости от задачи, размеров и формы заготовки, надёжно фиксируют её на основании в нужном положении.

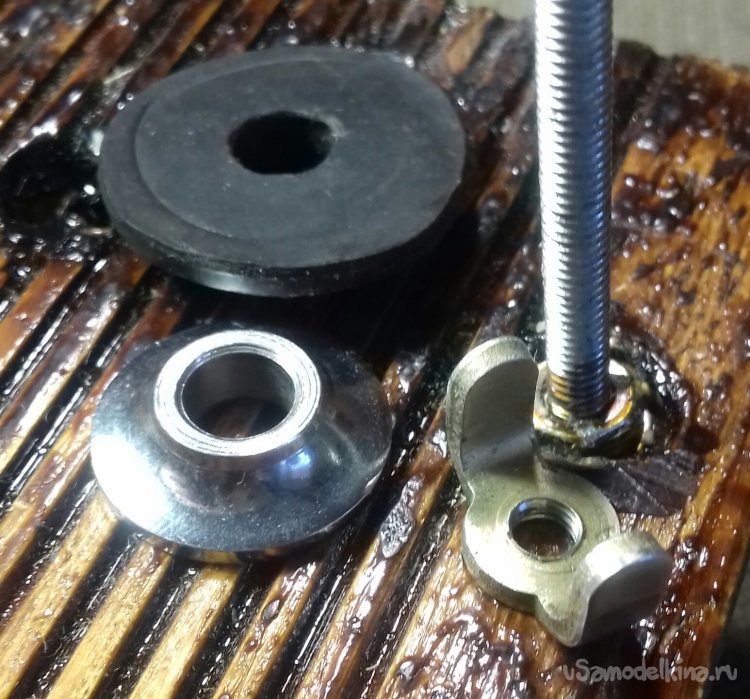

Каждый из зажимов состоит из винта М4, резиновой и металлической шайб и барашковой гайки.

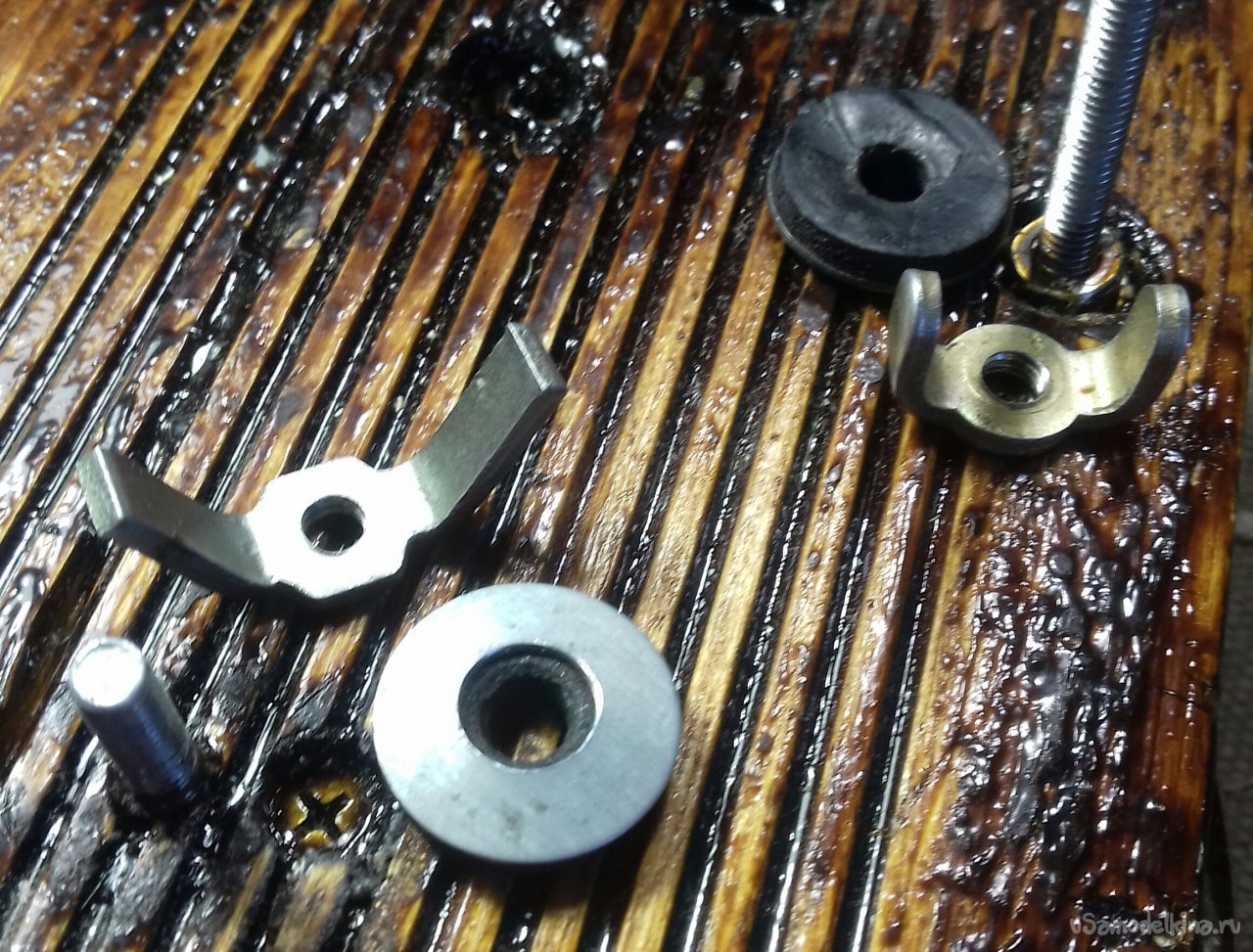

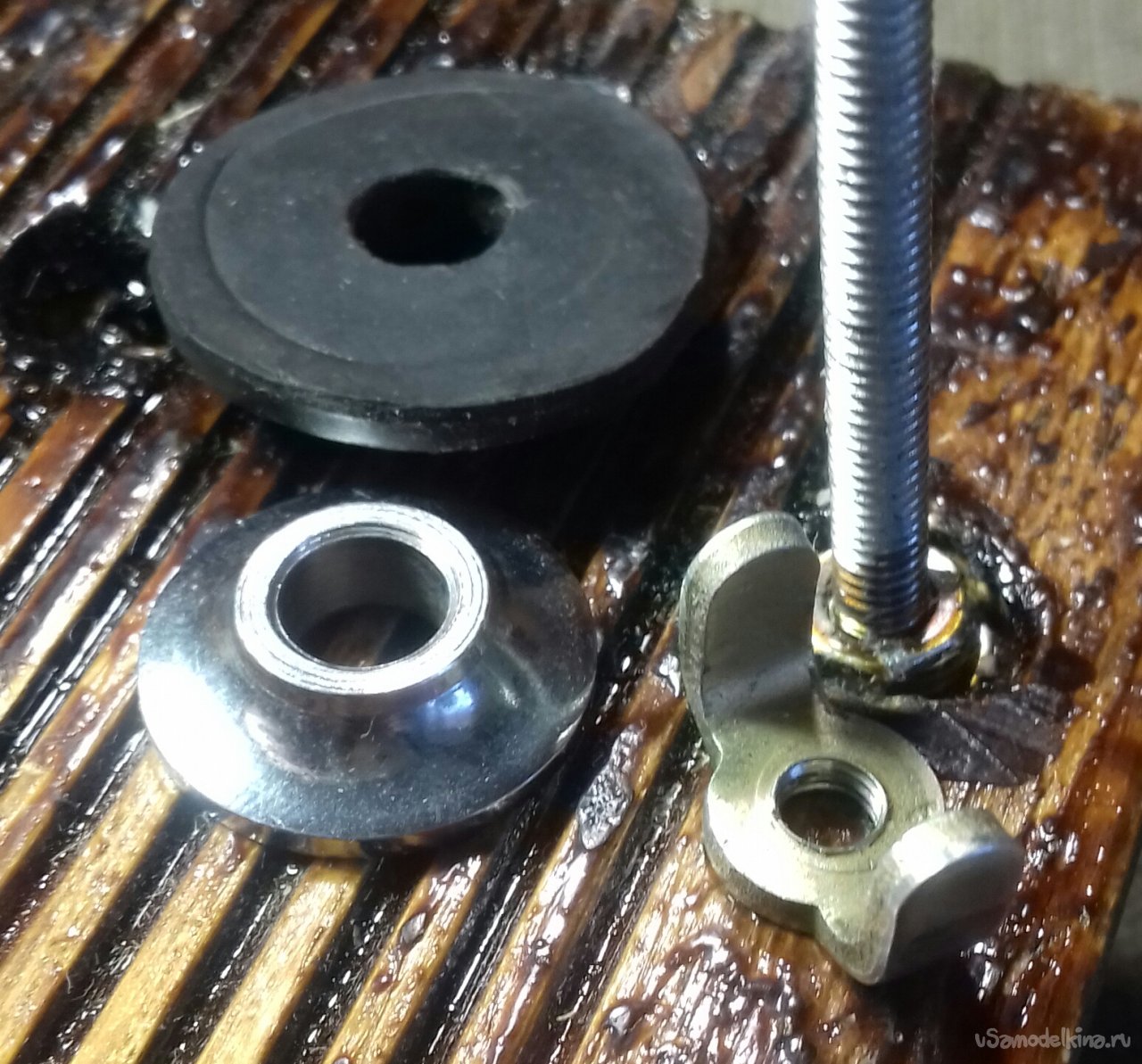

В комплекте изделия имеются различные по диаметру и толщине (высоте) резиновые и металлические шайбы
Резиновая шайба в сочетании с рифлёной поверхностью обеспечивает надёжный зажим заготовки. Барашковая гайка позволяет быстро регулировать фиксатор вручную, без какого-либо инструмента.

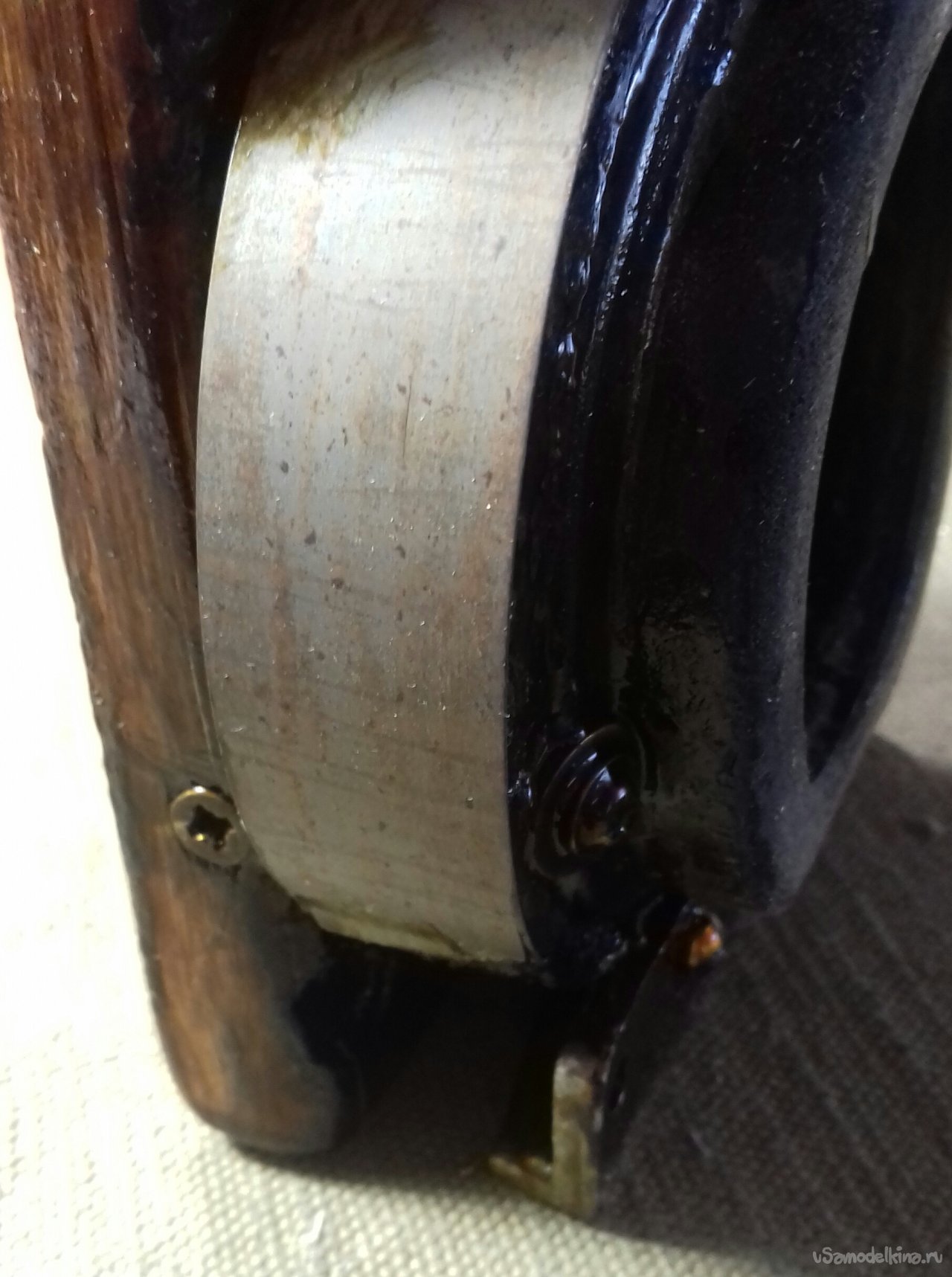

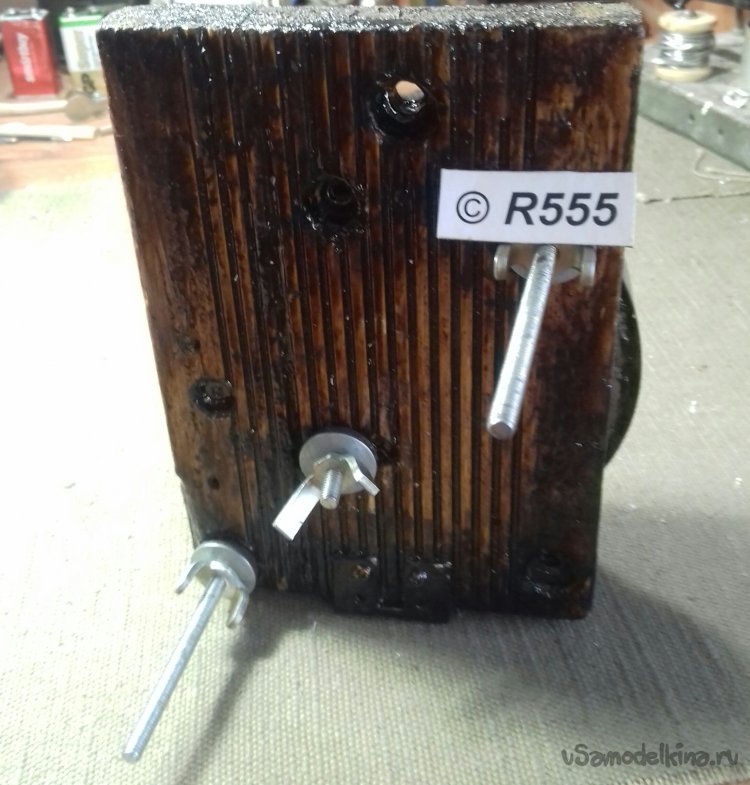

Хорошая устойчивость столика в вертикальном положении (угол 90 градусов) обеспечивается двумя металлическими уголками в нижней части, а также грузом массой более 1,5 кг (круглое свинцовое рыболовное грузило). Груз установлен за (под) основанием с фиксаторами. К обратной стороне грузила прикреплено резиновое кольцо, что в горизонтальном положении столика придаёт ему дополнительную устойчивость и его очень трудно сместить, например, от вибраций при работе дремелем или сверлении отверстий в печатной плате. При этом, столик можно легко повернуть рукой или передвинуть для придания ему любого нужного положения. Эти детали конструкции видны на фото.
Изготовление.
Детали и материалы: дощечка, металлические уголки, рыболовное грузило, винты М4, гайки М4 (обычные и барашковые), шайбы металлические и резиновые, саморезы, клей.
Инструменты: ножовка по дереву, ножовка по металлу, напильники, отвертки, пассатижи, электродрель, свёрла.
Процесс изготовления: заключался в простых столярно-слесарных операциях, доступных даже школьнику начальных классов.

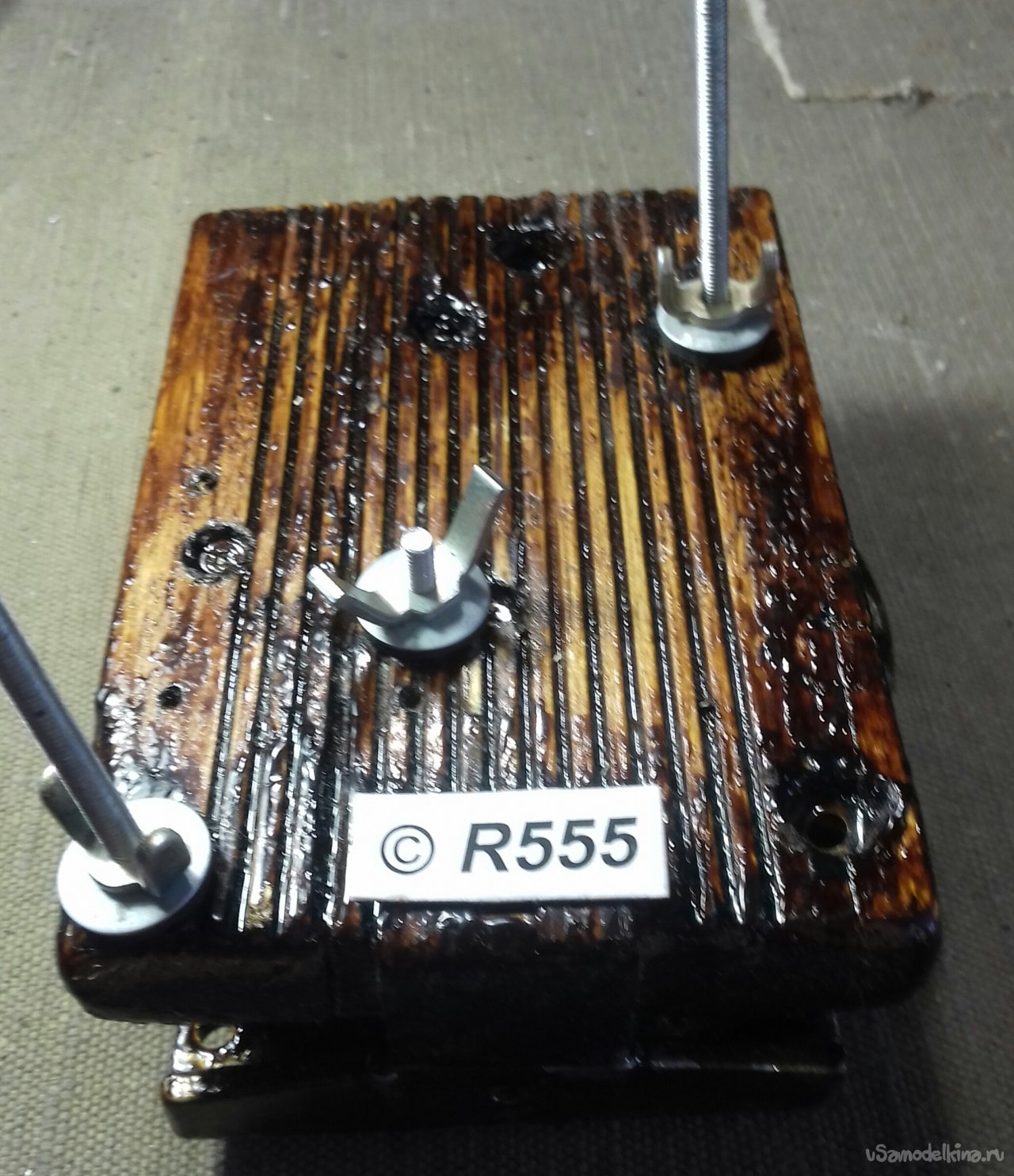

Собранное изделие получилось довольно компактным: длина 135 мм, ширина 120 мм, высота 110 мм.
Поясню по поводу довольно странного вида покрытия изделия. Хотел облагородить его внешний вид, но лак попался какой-то просроченный, слишком быстро застывал, пошёл комками…Видимо, растворитель частично улетучился, надо было прежде разбавить. Ну да ладно, раз так получилось – решил так и оставить.
Несколько примеров использования монтажного столика в работе.

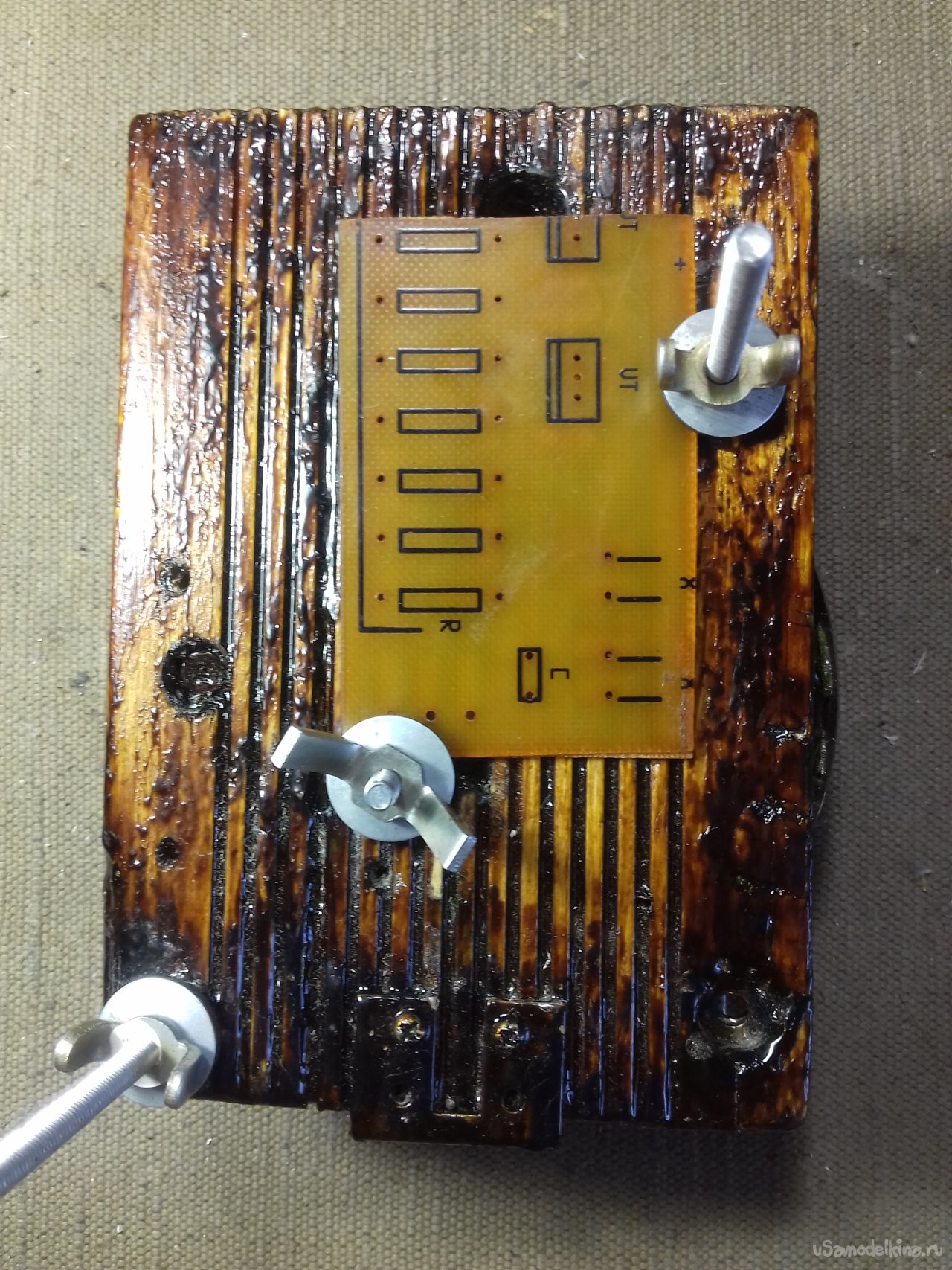

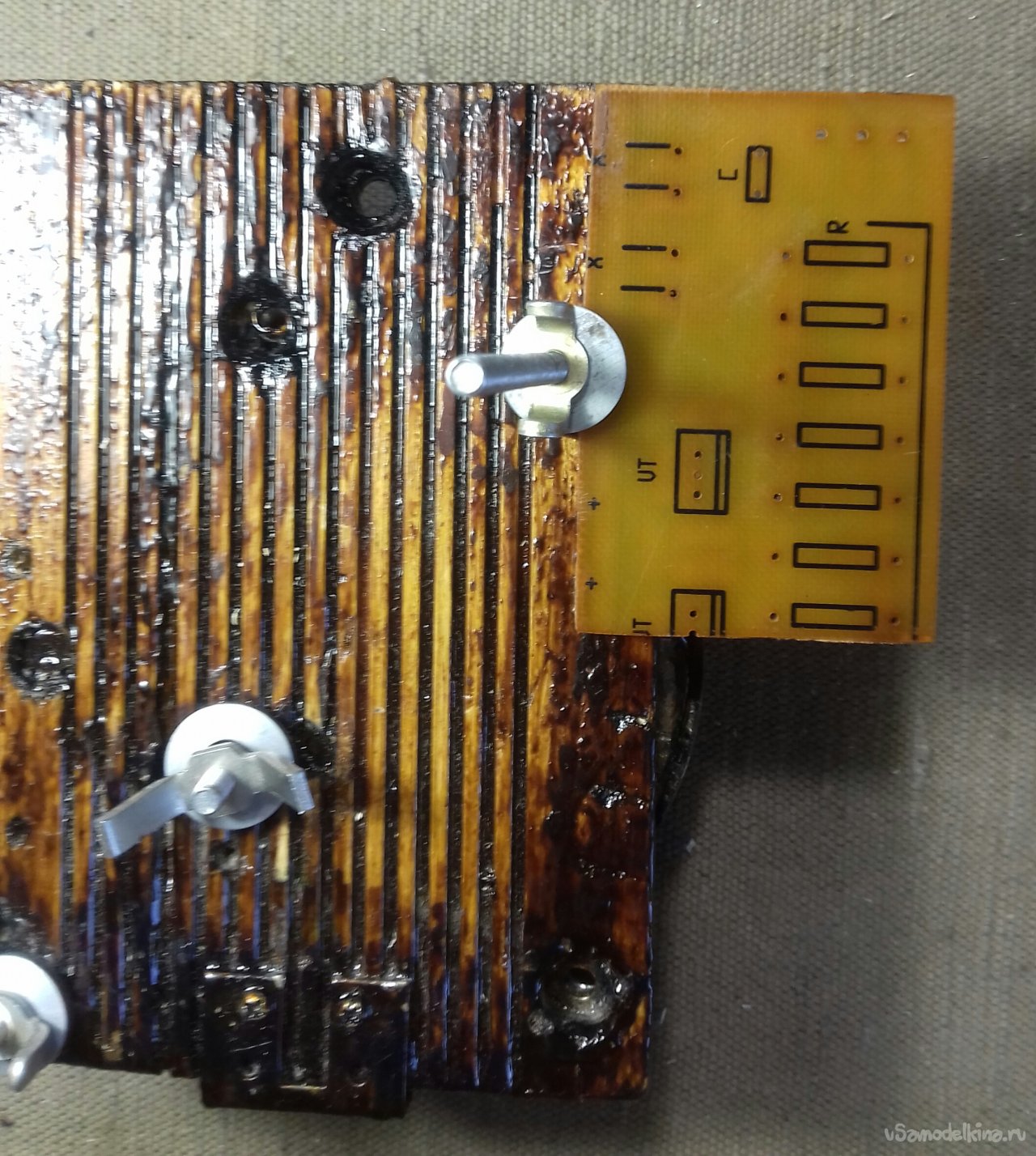

Вариантов крепления заготовки (в данном случае печатной платы), в зависимости от задачи, может быть довольно много, например, вот так:
Так:
Или так:
Сверление платы. На фото видно, что под плату подложена дощечка толщиной 15 мм и они вместе зажаты фиксаторами.

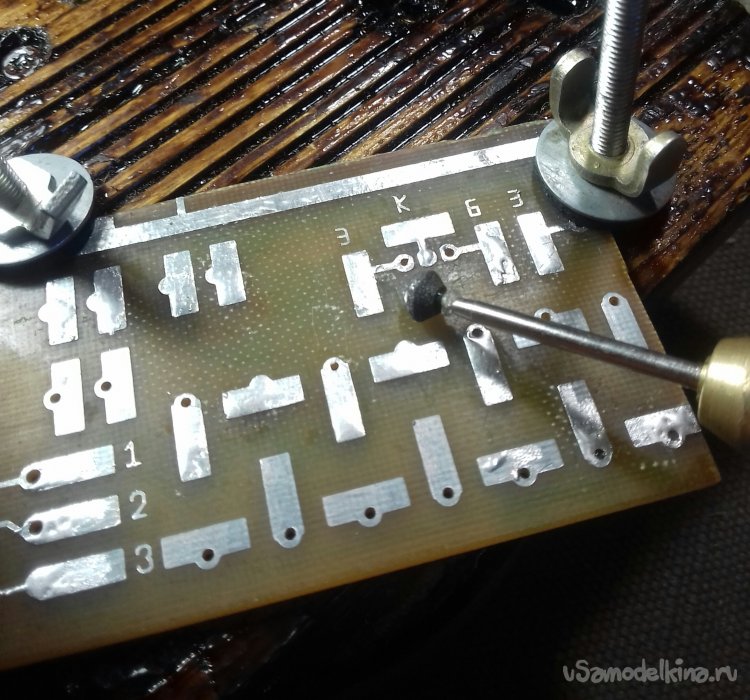

Работа дремелем. Иногда нужно поработать зубоврачебным бором, дисками для полировки и прочими насадками…
Соединение двух деталей пайкой.

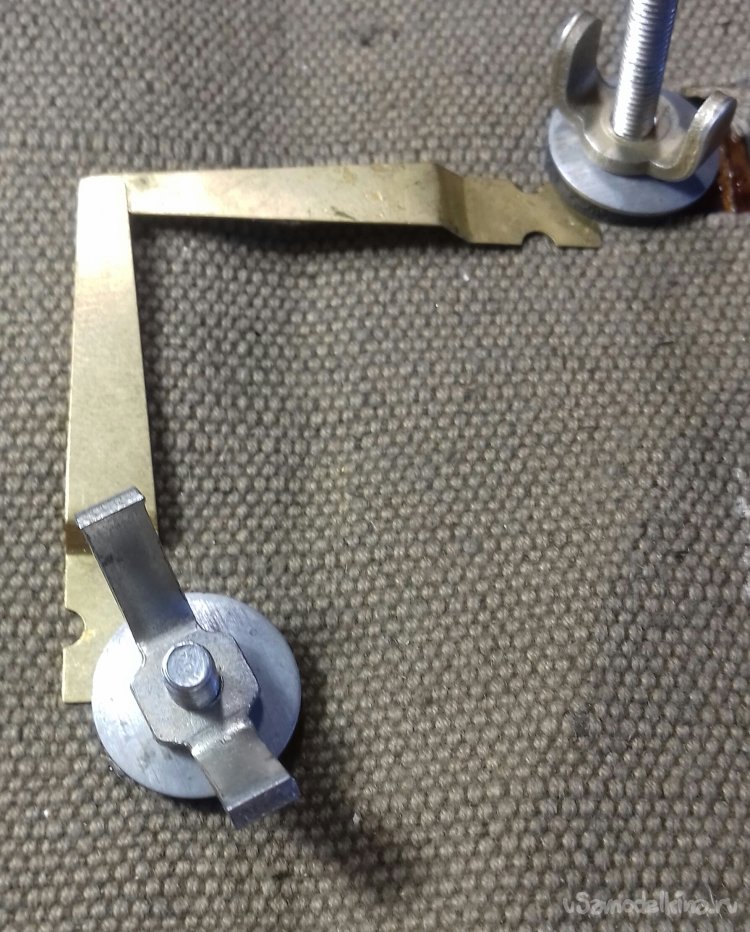

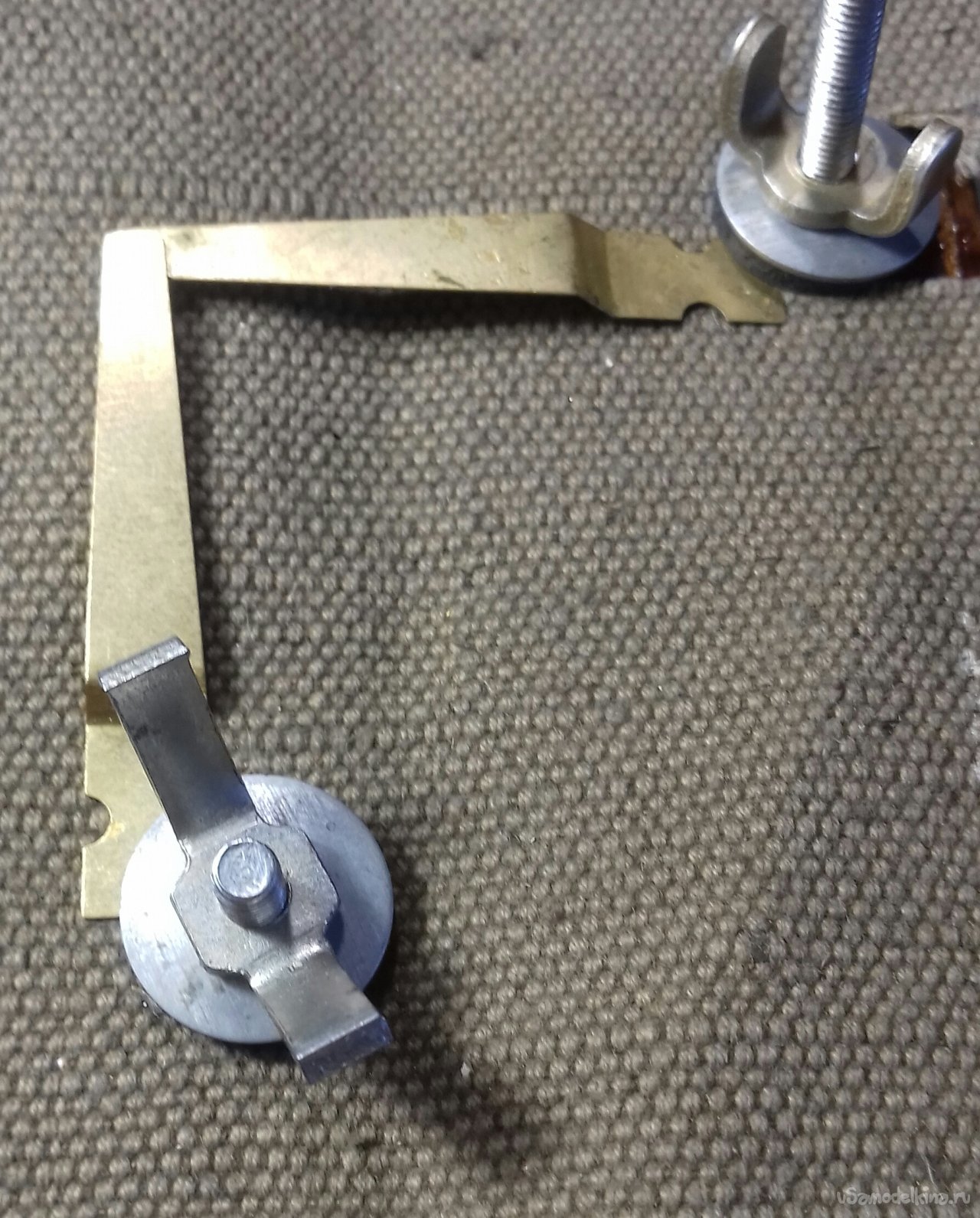

На фото видно, что перед пайкой на основание наложена и закреплена зажимами накладка из брезентовой ткани, которая обладает хорошей термостойкостью, кроме того, к ней не прилипает расплавленный припой.

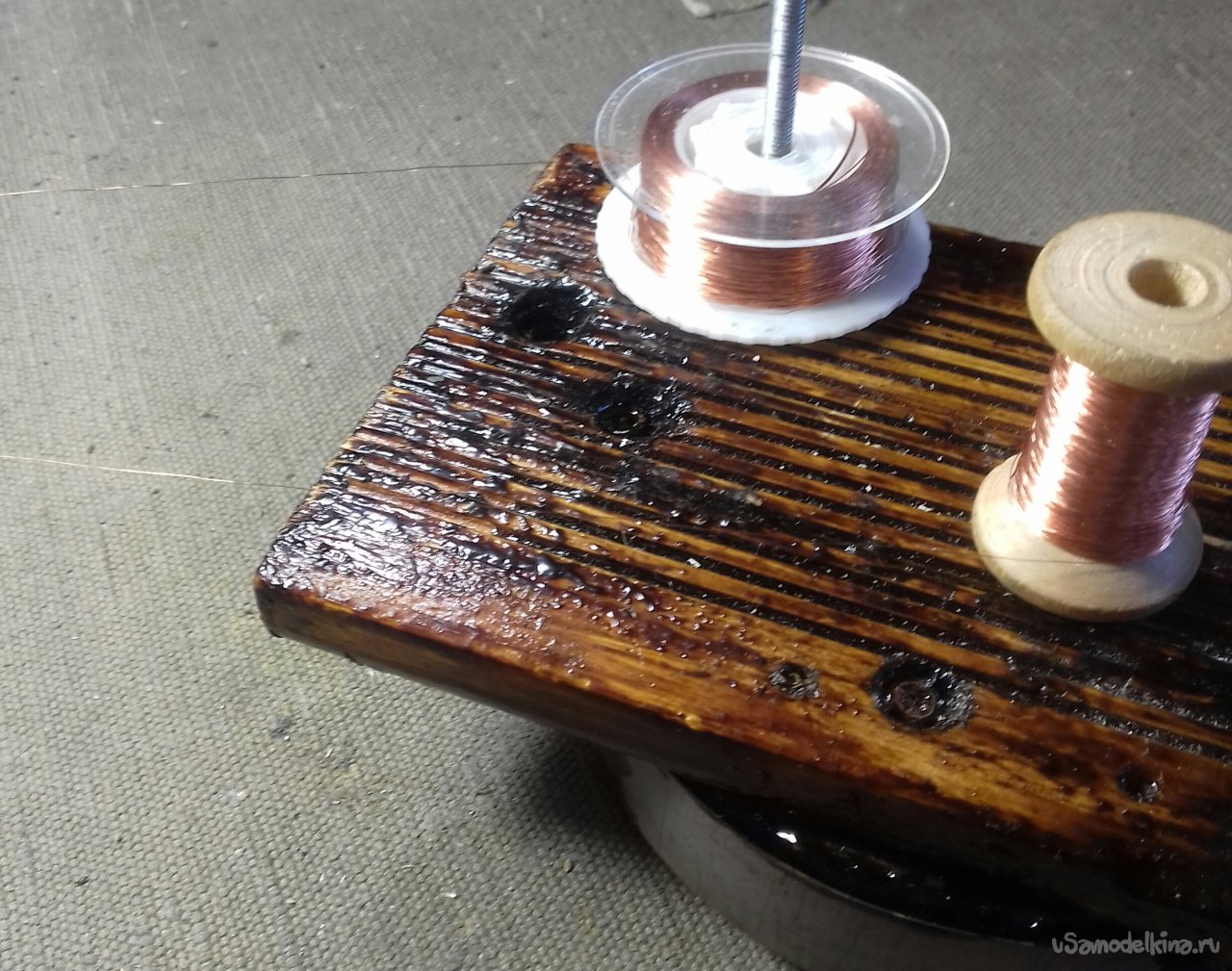

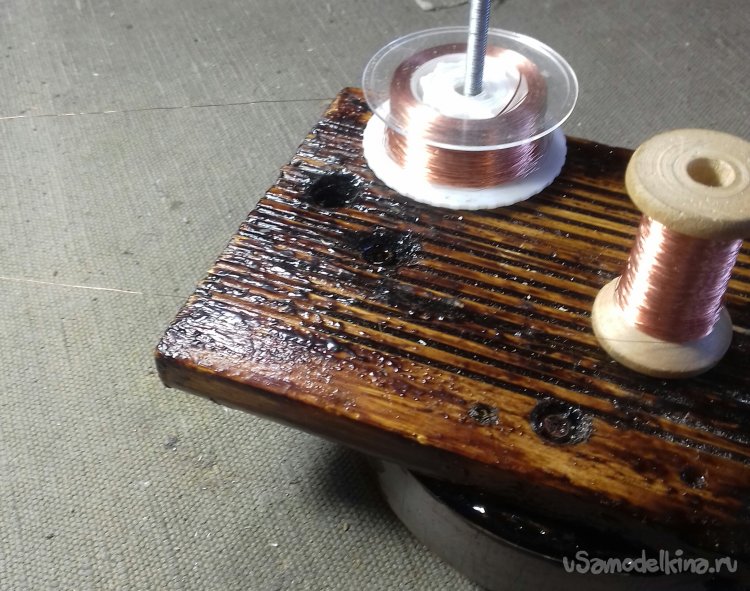

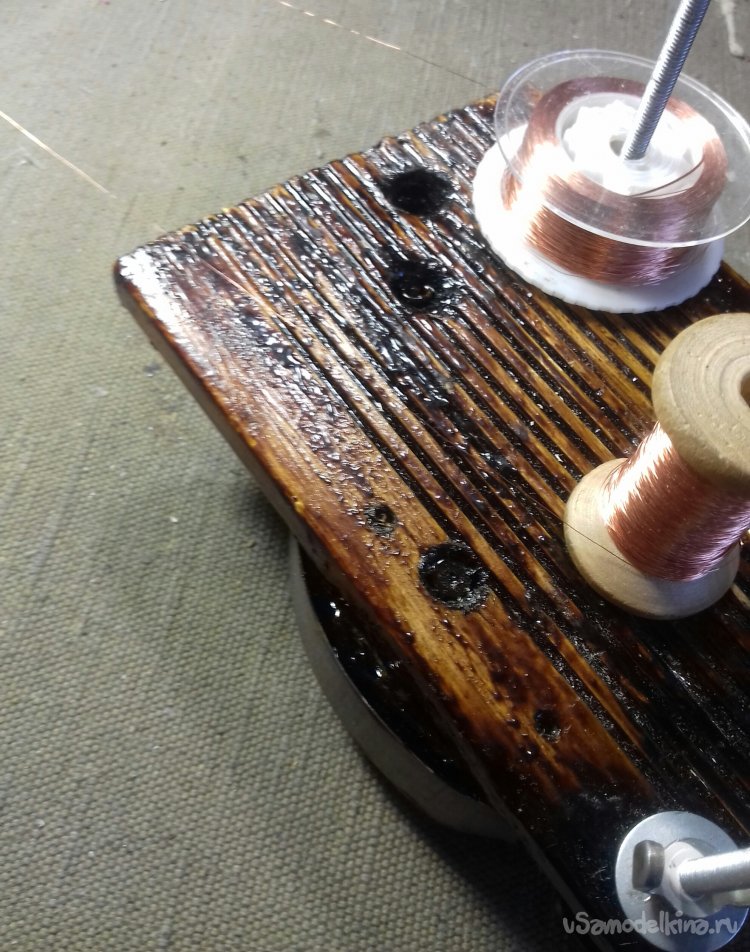

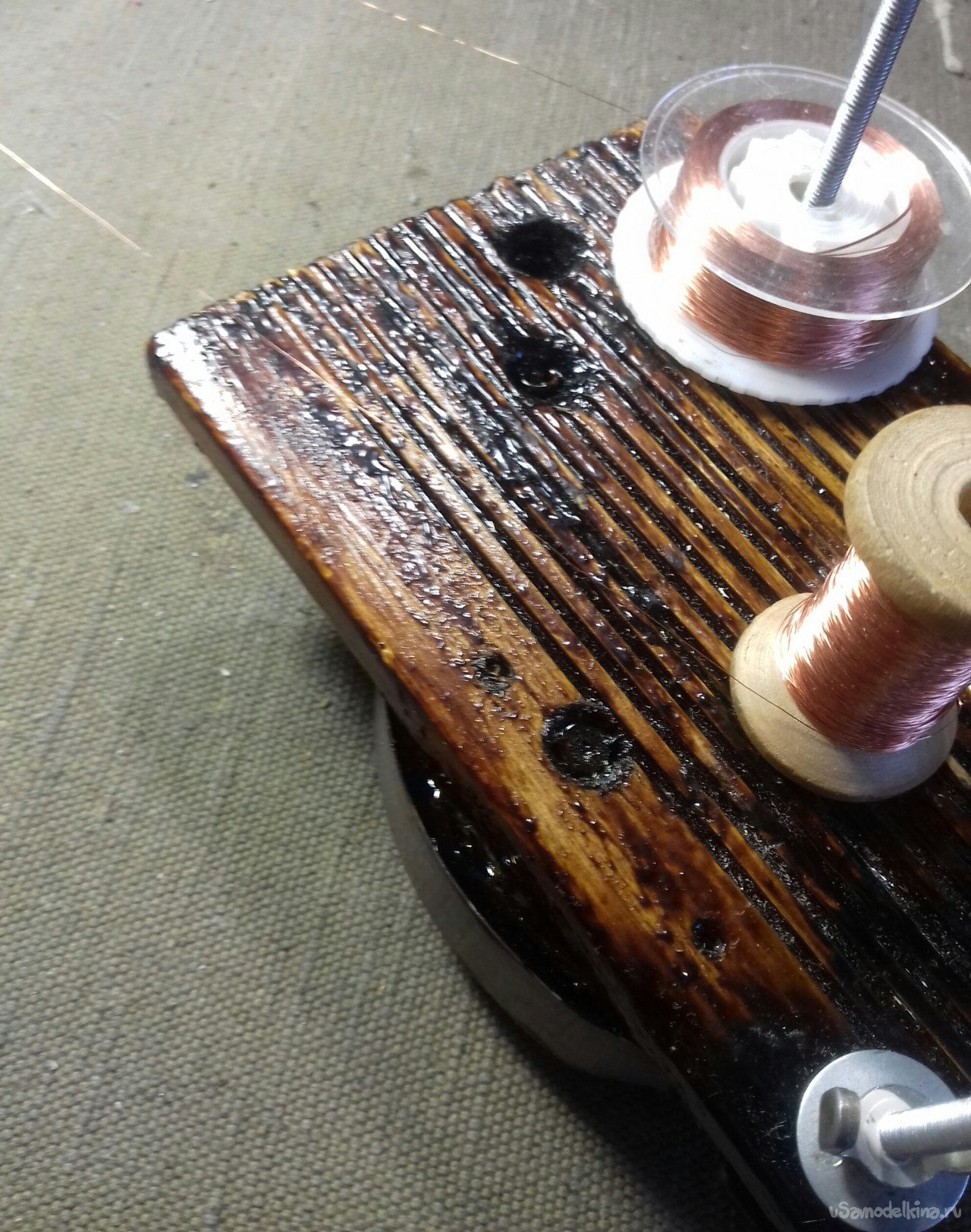

Использование столика в качестве подающего узла при намотке катушек. В этом случае резиновые, металлические шайбы и барашковые гайки не устанавливаются. На фото показана подача эмалированного провода сразу с двух бобин, катушек (можно одновременно и с трёх).
Иногда я по несколько раз использую макетные платы для новых самоделок.
Подготовка к демонтажу деталей

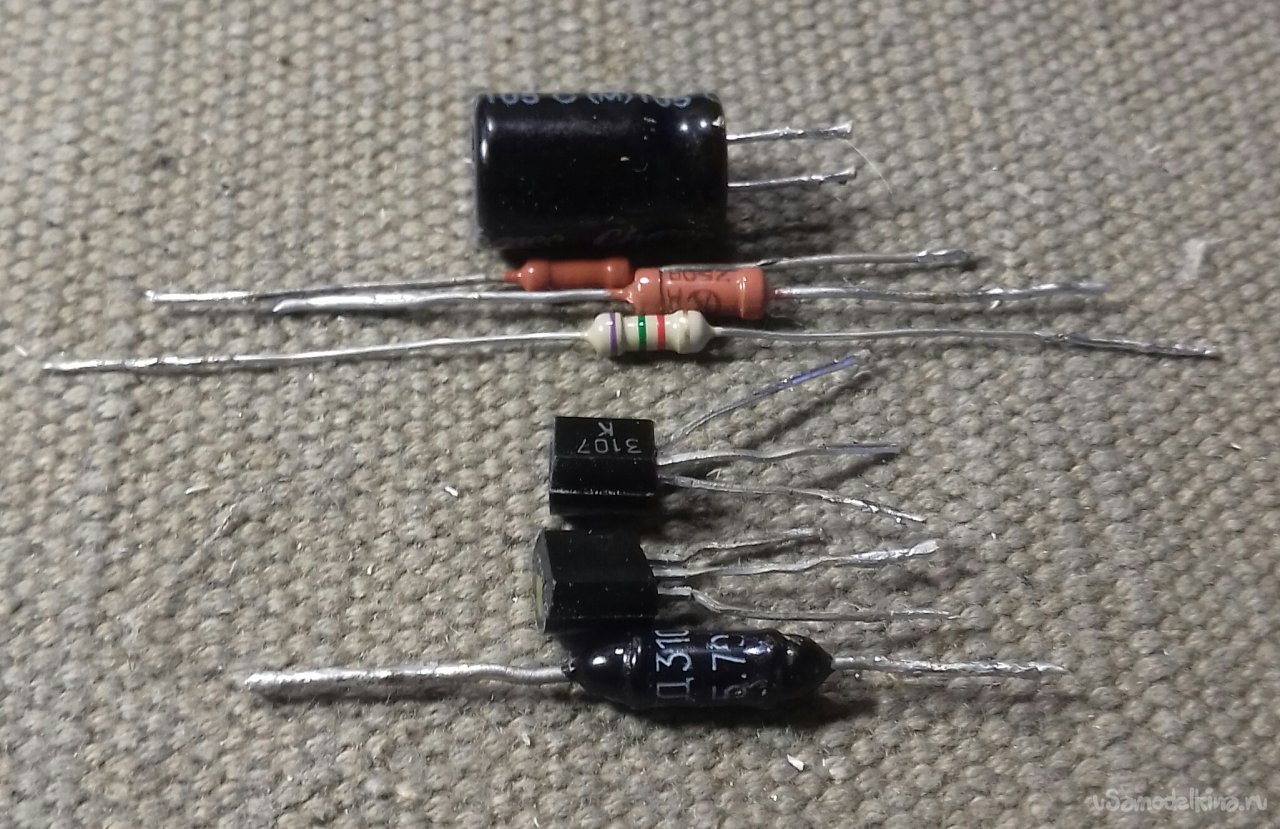

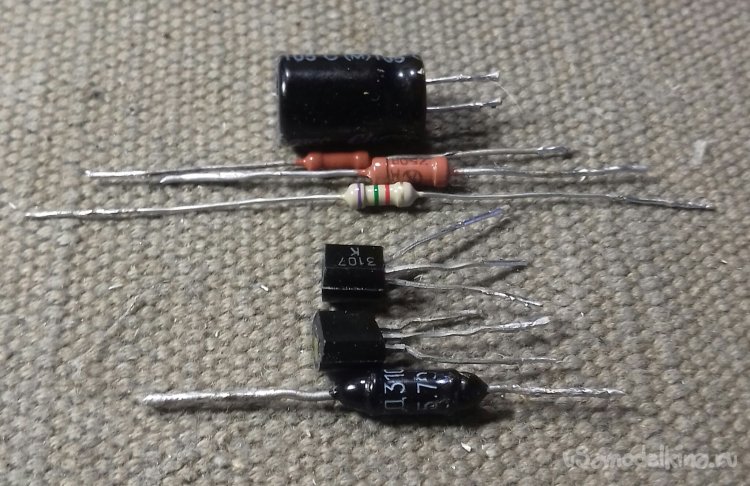

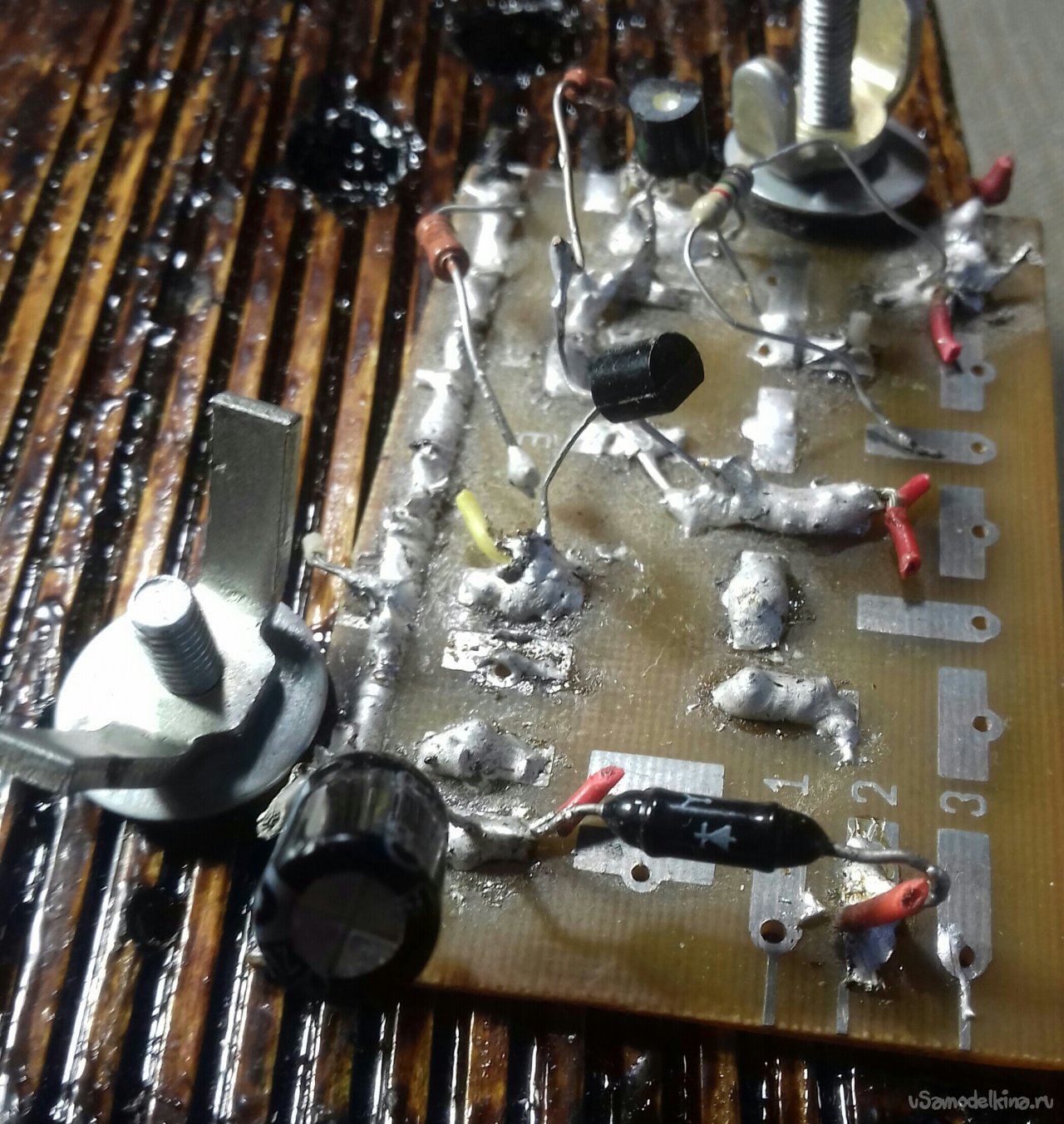

Вот демонтированные детали: пара хороших транзисторов с высоким h21э, германиевый диод с малым падением напряжения и не хилый по току, электролит, резисторы.

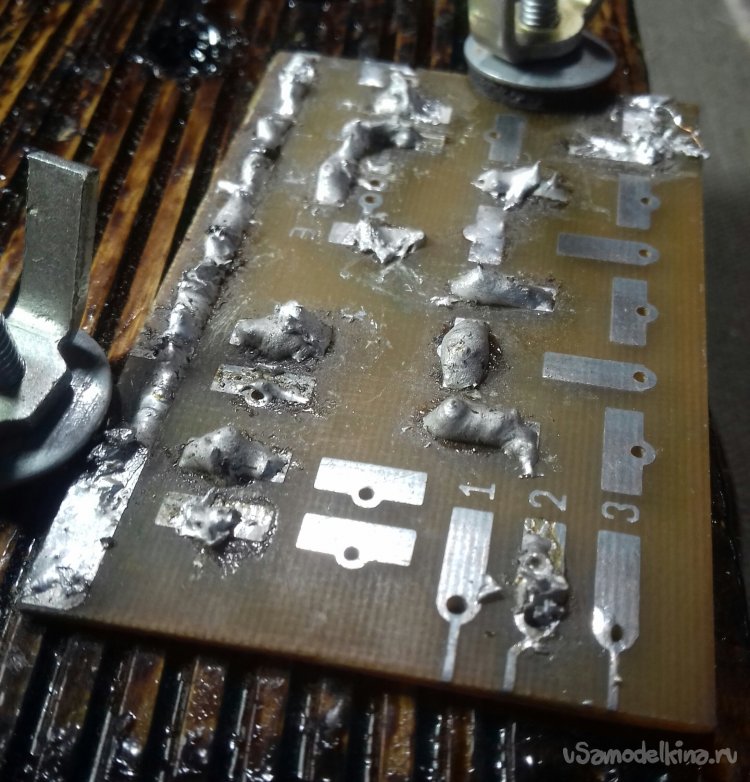

После демонтажа деталей, необходимо очистить контактные площадки от припоя.

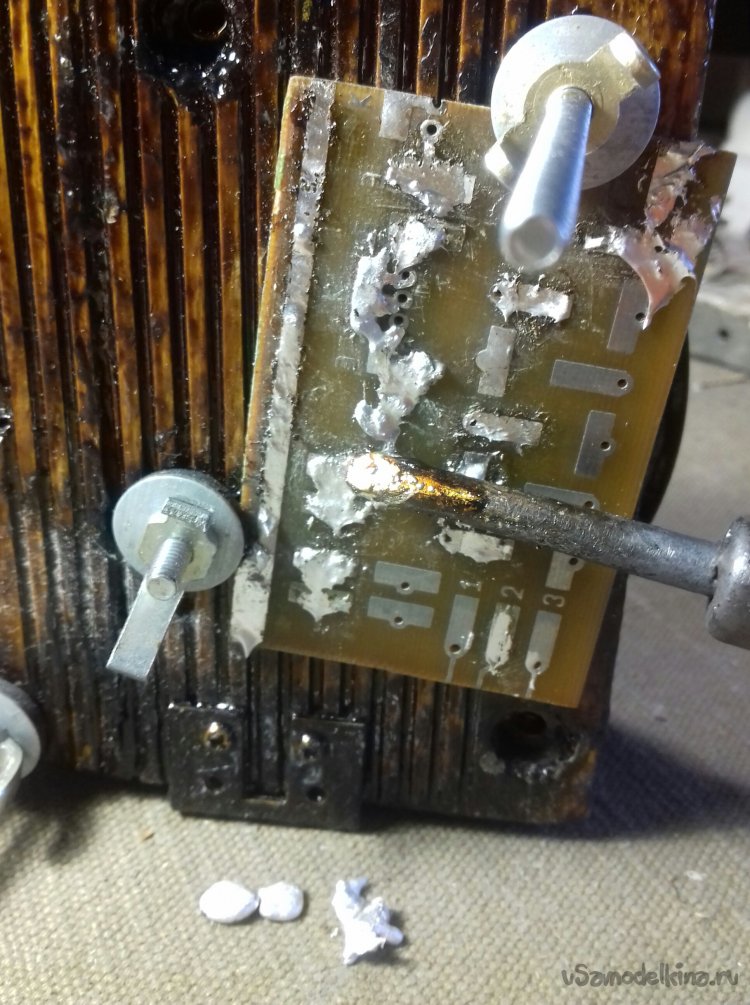

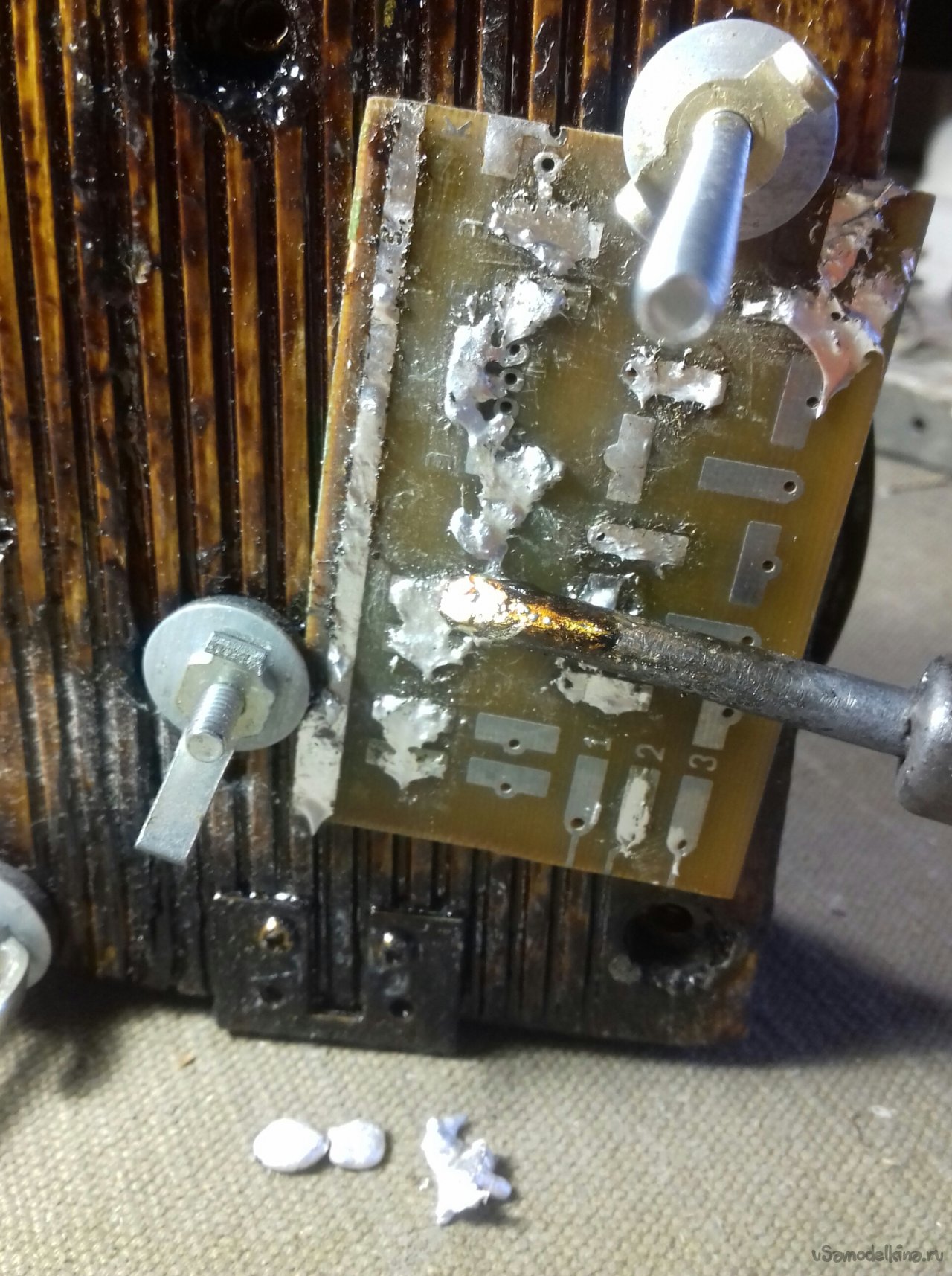

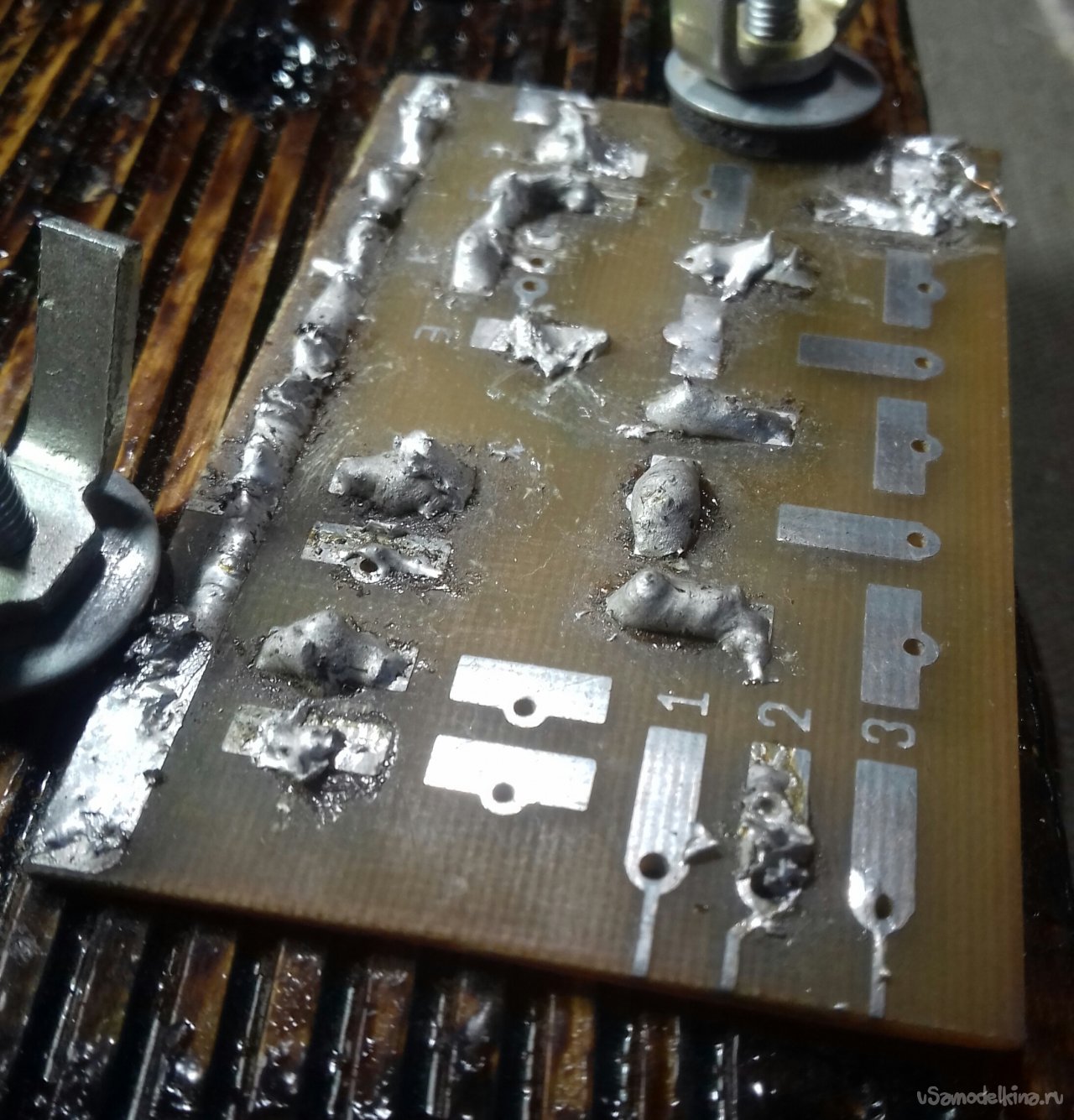

Сделать это быстро помогает столик в вертикальном положении. При нагреве паяльником, расплавленный припой с платы под силой тяжести сливается, скатывается вниз. Его в ряде случаев тоже можно использовать повторно, жаль выбрасывать весьма ценный сплав.

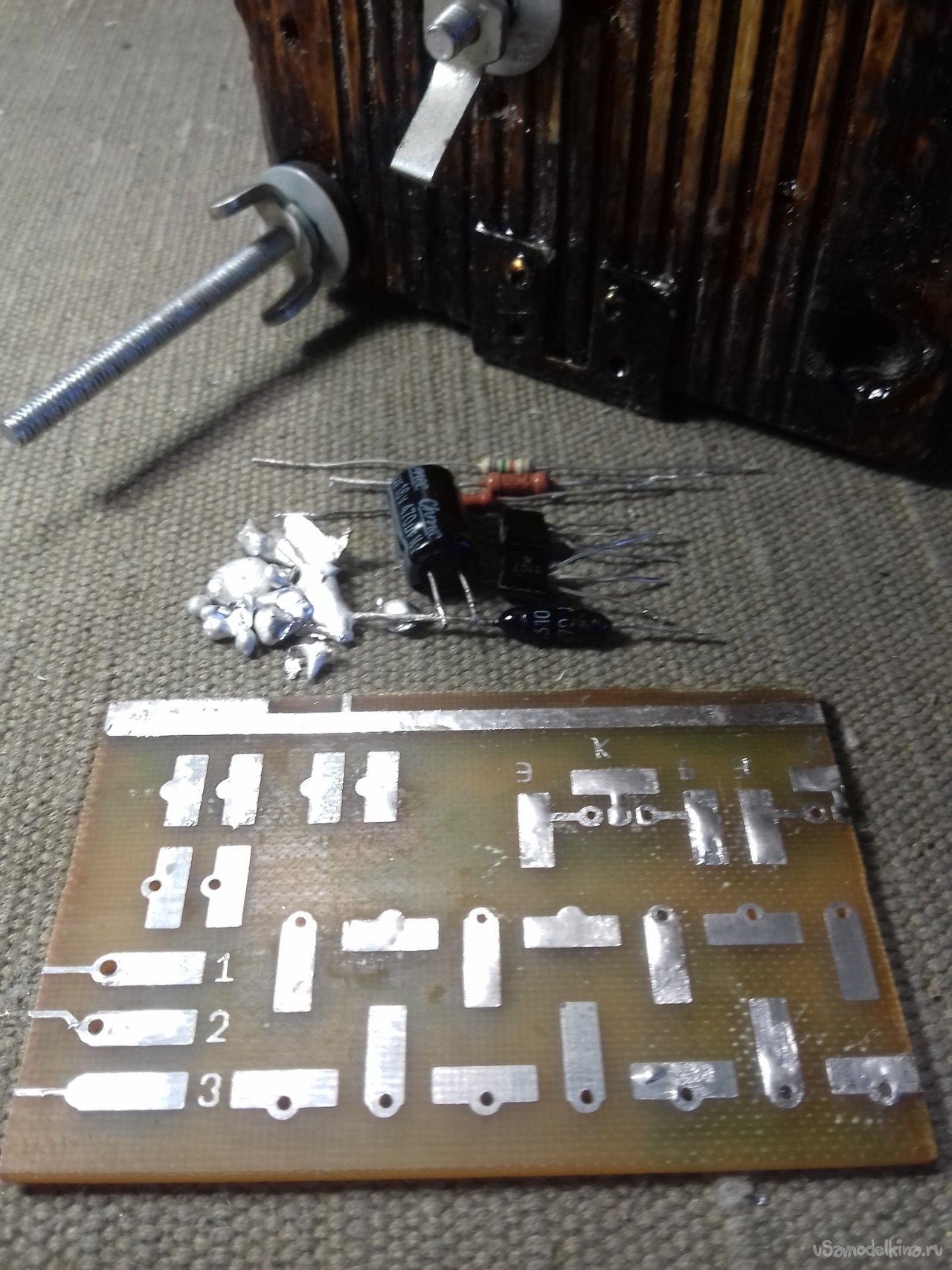

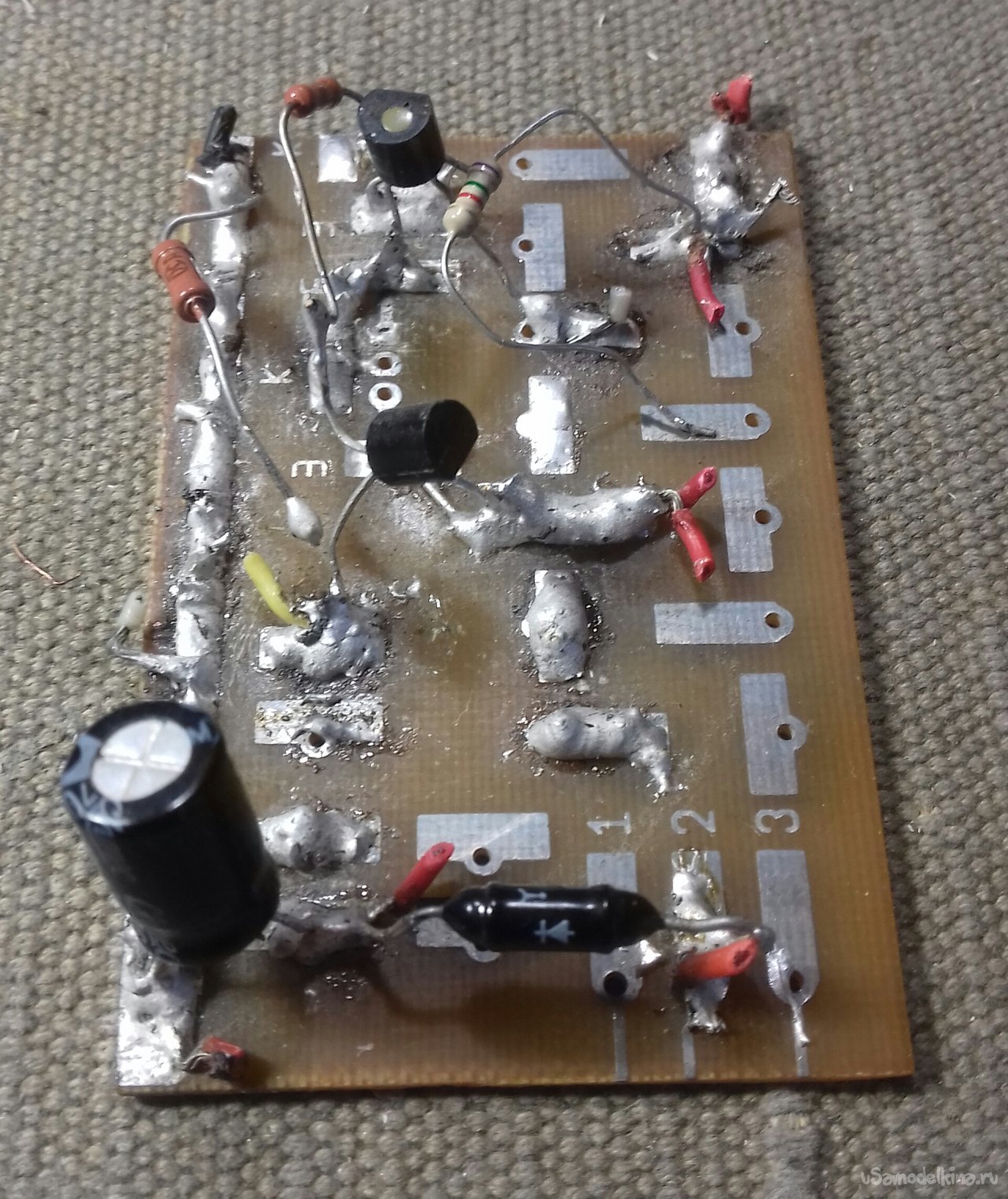

Получился вот такой набор. Макетная плата и детали, припой. При покупке в магазине, он обошёлся бы мне рублей так в 170. Плюс в магазин надо ещё съездить (а он находится не в соседнем дворе, а в центре нашего миллионного города) и в очереди там постоять.
Результаты работы.
Основные преимущества перед приспособлением «Третья рука»: надёжная фиксация заготовки по сравнению с зажимами типа «крокодил». Возможен зажим не в двух точках, а в трёх. Устойчивость на столе, верстаке, при этом легко придать заготовке любое нужное положение путём вращения и (или) переворота.
Преимущества перед струбцинами, тисками. Моментальное изменение положения заготовки без её извлечения (ну не крутить же стол или табуретку)) при хорошей устойчивости.
Возможность работать одной рукой. Другая свободна, удобно, знаете ли, иногда затянуться сигаретой или глотнуть пивка из кружки прямо в процессе труда))).
Пользуюсь приспособлением уже почти год, много работ было выполнено с помощью этого многофункционального монтажного столика. Некоторые из них вы видели на сайте. Своим изделием, в целом, остался доволен. И уже появились идеи насчёт некоторых усовершенствований.
P.S. Следующий вариант универсального монтажного столика задумал сделать на основе подставки от компьютерного ЖК монитора. Этих подставок у меня валяется в кладовке штуки три. © R555. Это я так, к слову, чтобы потом меня не обвиняли в плагиате, воровстве чужих идей.
Спасибо за внимание, буду рад вашим комментариям, вопросам и пожеланиям по улучшению данной конструкции.
С уважением, R555
