Здравствуйте, уважаемые авиамоделисты.
Спешу поделиться с вами своим приподнятым настроением, по случаю начала создания новой экспериментальных модели - экраноплана тандема с крылом обратной стреловидности «Тритон – 2» СВ – 252 .

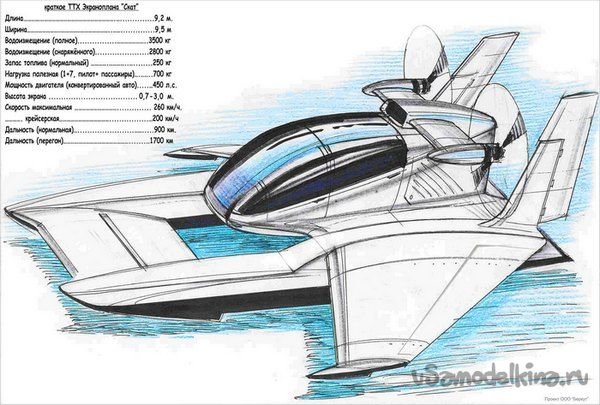

Просматривая материалы в интернете, попалась мне на глаза вот эта фотография.
Невольно всплыли, какие то воспоминания, навеянные ею.

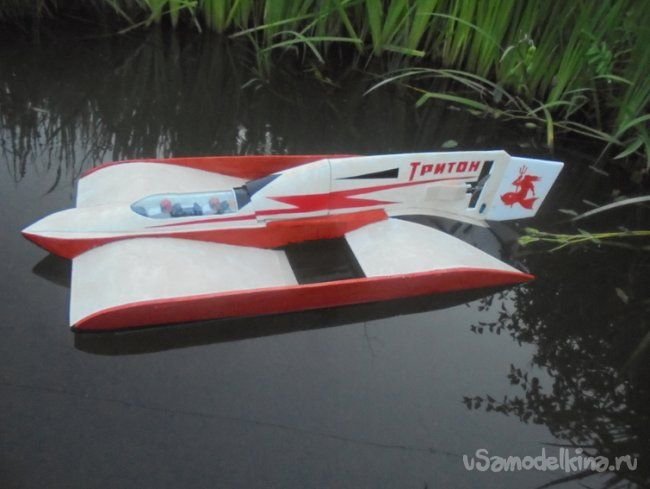

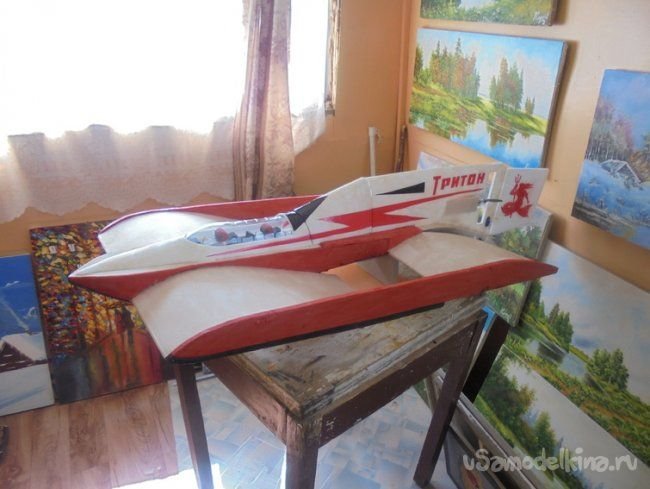

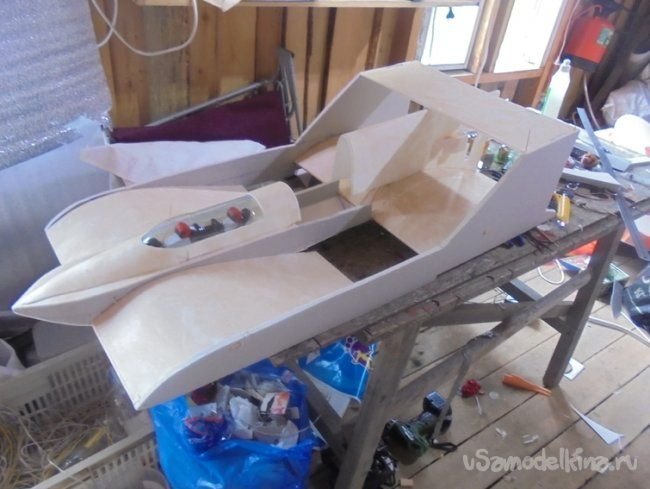

Долго искал хоть какие ни будь следы о своей авиамодели катера– экраноплана, созданного ещё на заре моих занятий авиамоделями, но кроме вот этих фотографий ничего не обнаружил.
Хотя это и омрачило, немного, меня, но приподнятое настроение не пропало, потому, что я вернулся к одной из моих любимейших тем = теме экранопланов.
Давненько я этим не занимался.

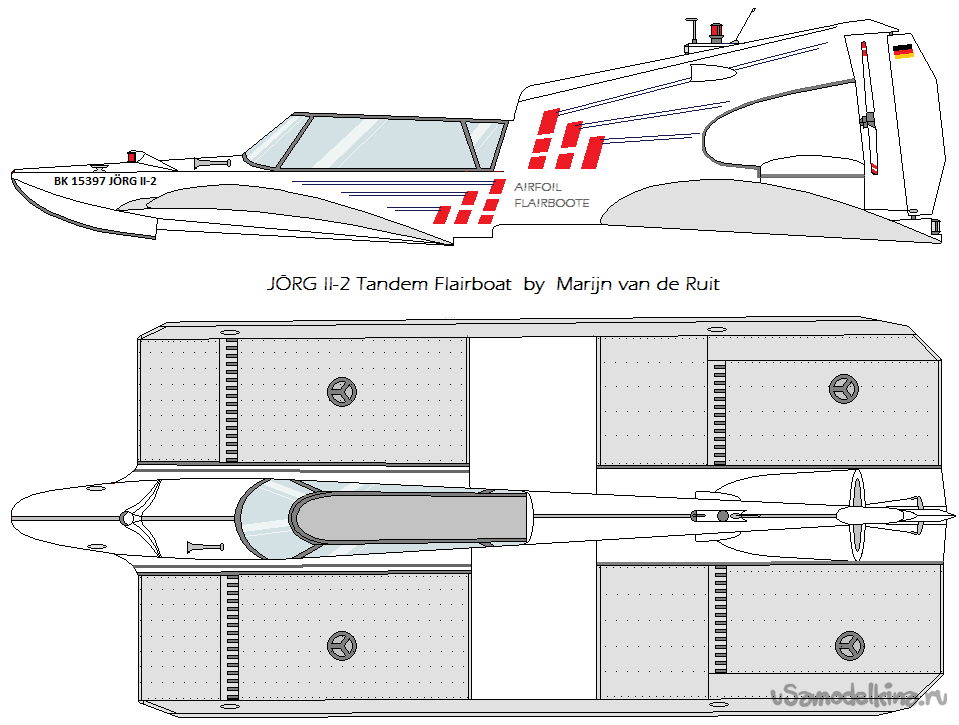

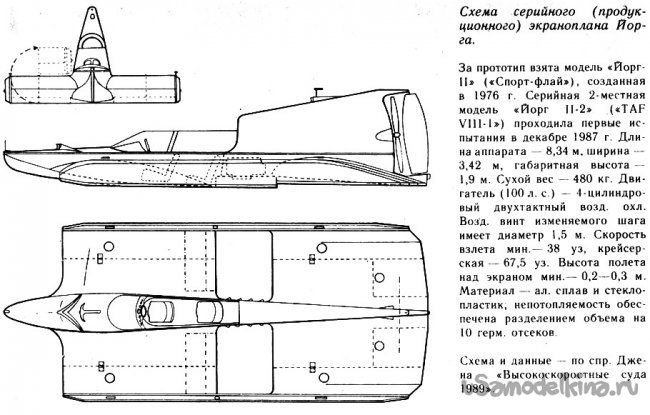

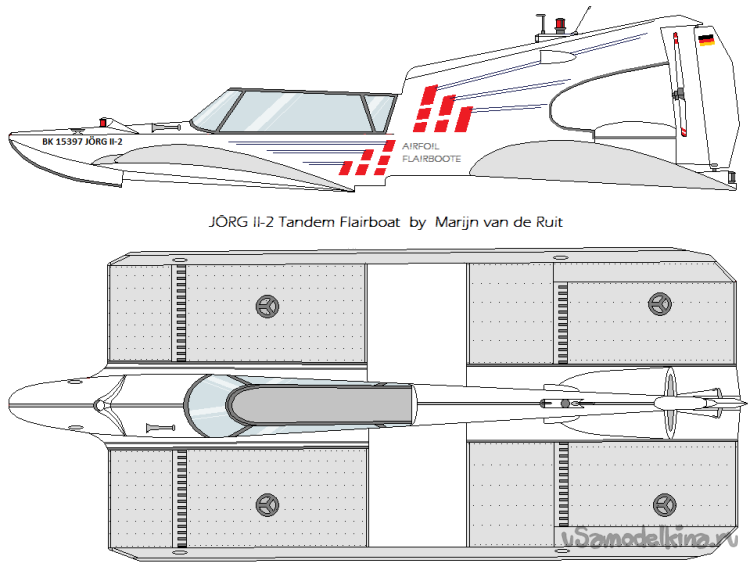

Вспомнился чертёж катера – экраноплана = тандема Г.В. Йорга.

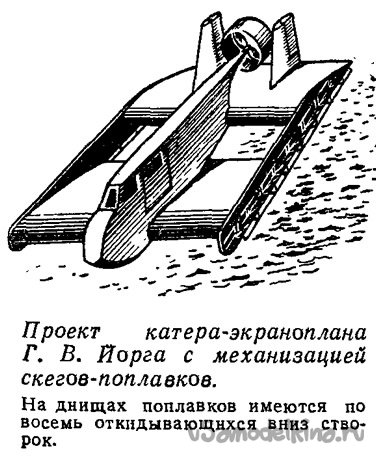

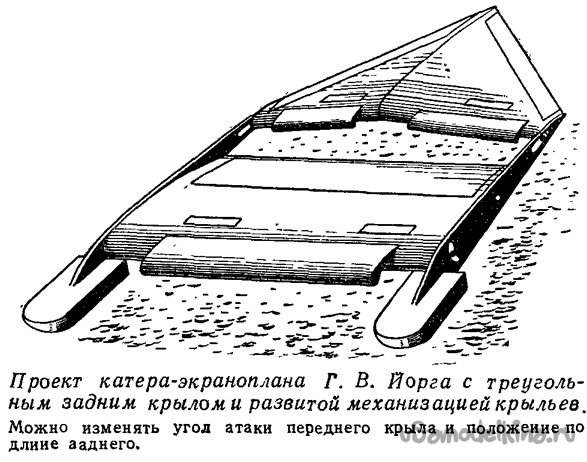

У Г. В. Йорга был ещё один проект катера - экраноплана - тандема с треугольным задним крылом и меняющимся углом атаки переднего крыла.
Тандем
Схема компоновки самолёта, при которой подъёмная сила создаётся двумя крыльями примерно равного размера, расположенными одно за другим. В этой схеме те функции, которые в классической компоновке выполняются горизонтальным оперением, берёт на себя заднее крыло.
Мысли зашевелились, забегали, и я решил создать две новые модели, но давайте, пока остановимся на одной из них. - экраноплан тандем с крылом обратной стреловидности «Тритон – 2» СВ – 252
Во, как!
Идея созрела, остальное – дело техники, как говорит народная мудрость.

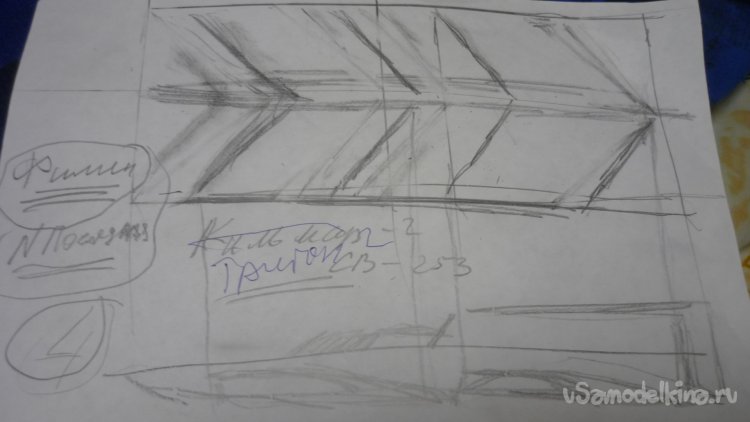

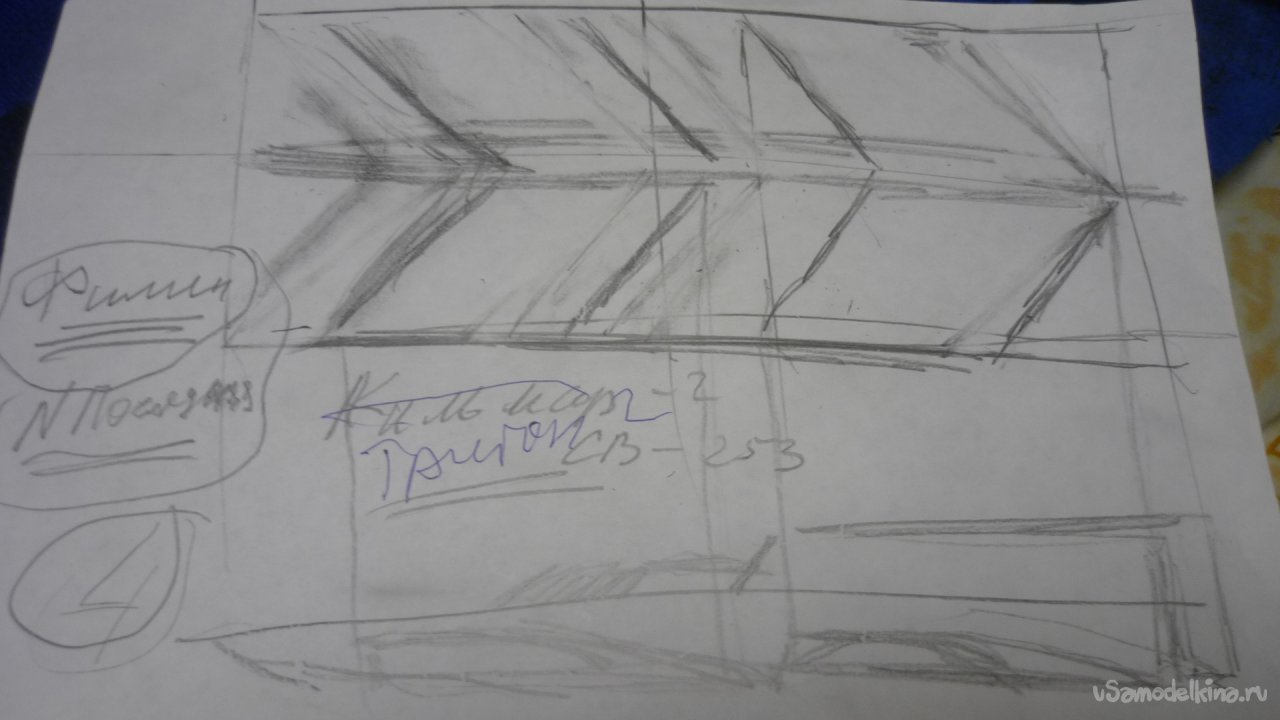

Сделал набросок, выбрал масштаб и проставил размеры.
Основные, ориентировочные габариты.
Длина – 10
Планируемая электроника. -
Сервомашинки - MG90S с металлическими шестерёнками , эти сервоприводы имеют крутящий момент 1,8 кг/см (4,8 В), 2,2 кг/см (6 В) .
Мотор – 2212 2450 kV. .
Винт – 6 х 4 .
Регулятор – 80 А

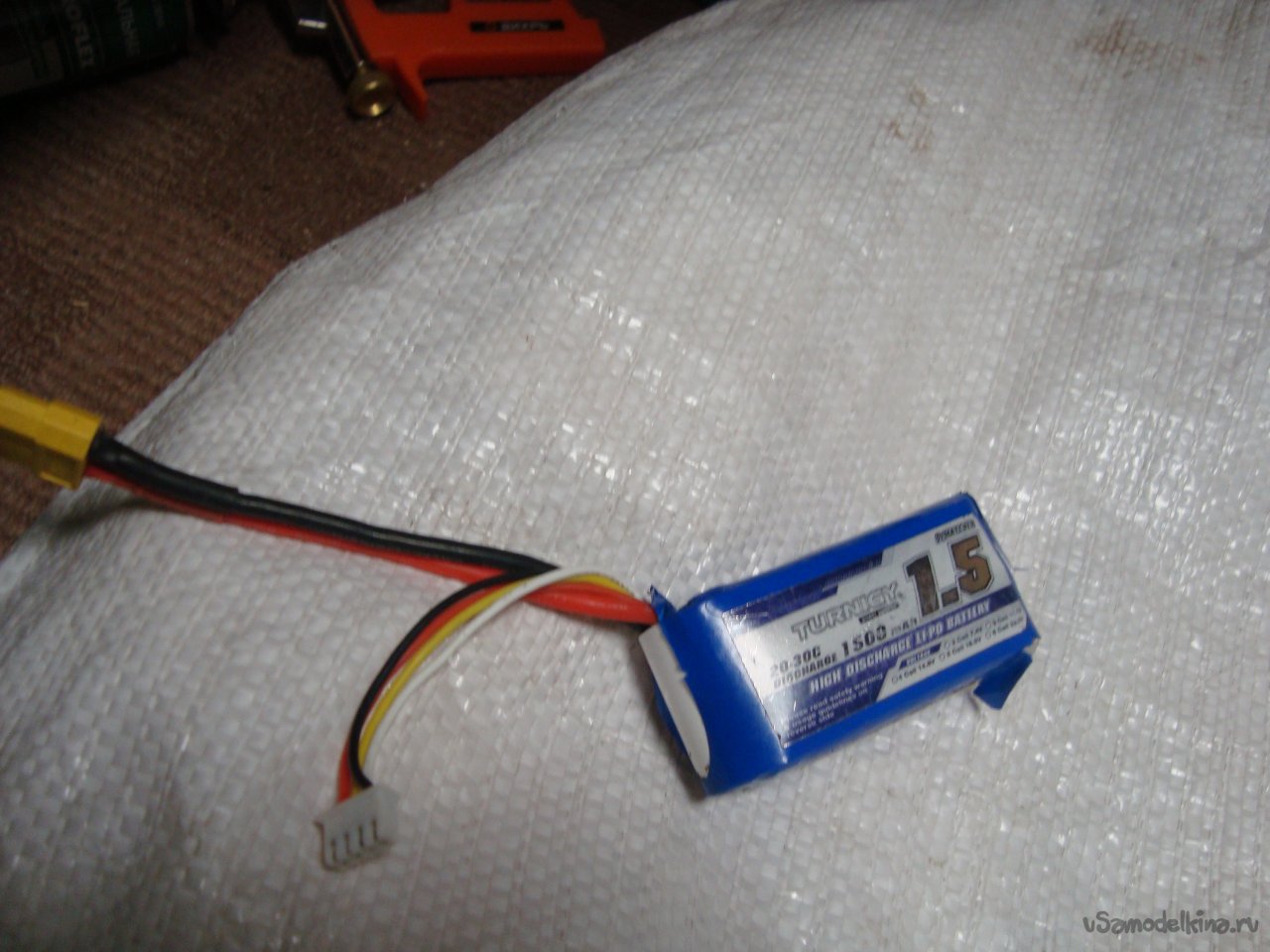

Аккумулятор – 3S 1500 mAh

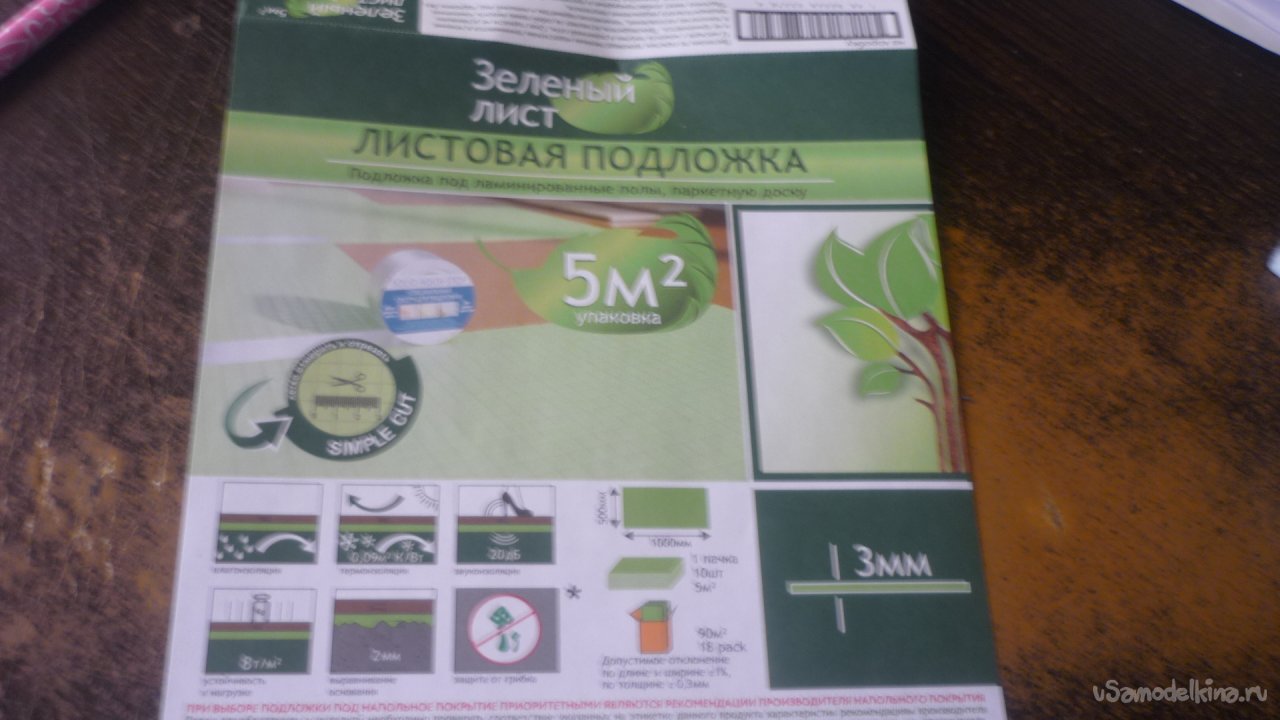

Модель делаю полностью из подложки под ламинат зелёного цвета. Листы подложки имеют вот такие размеры : 1000 – 500 - 3 мм.
Отдельные детали делал из обрезков простого листового утеплителя серого цвета, толщиной 20 мм.

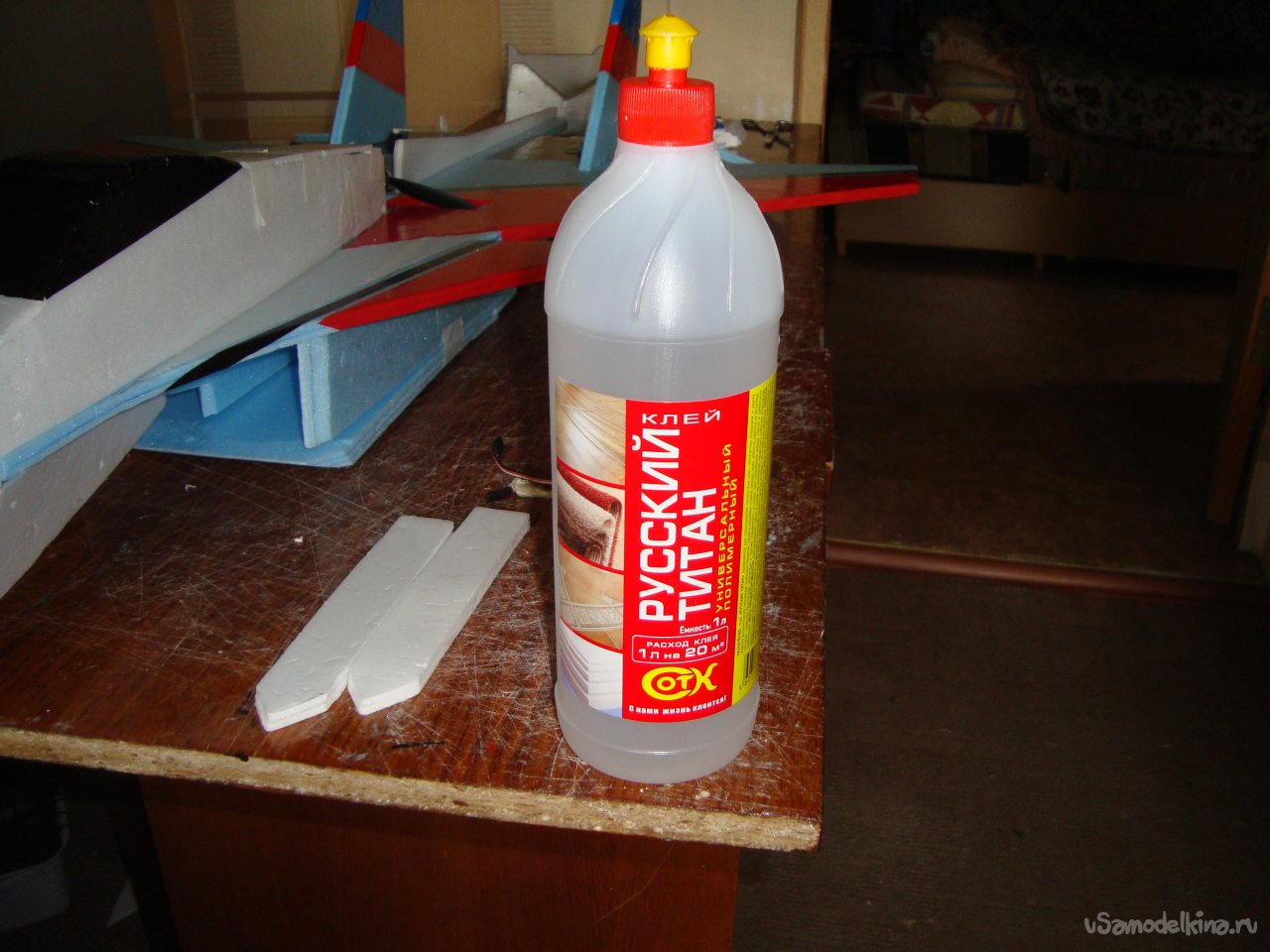

Все детали склеиваю универсальным , влагостойким, полимерным клеем «РУССКИЙ ТИТАН».
В некоторых случаях дополнительно использую клеевой термопистолет.

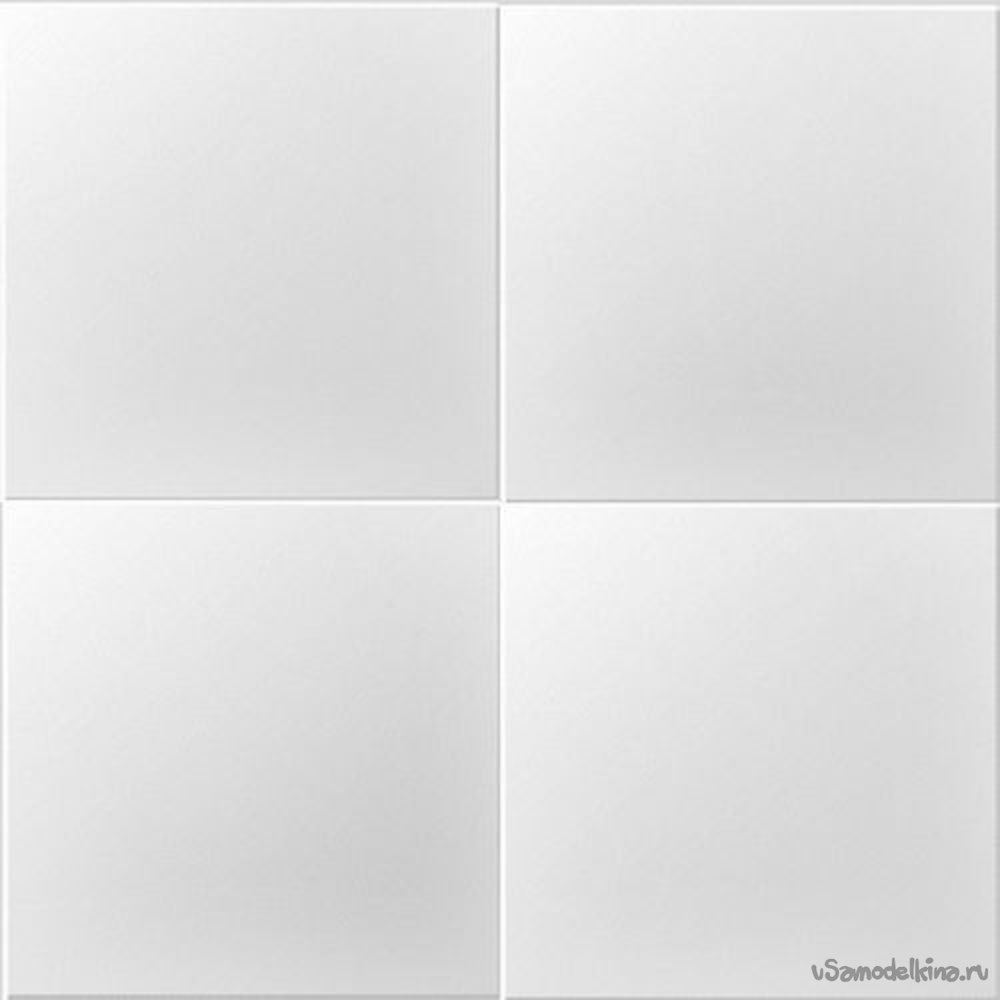

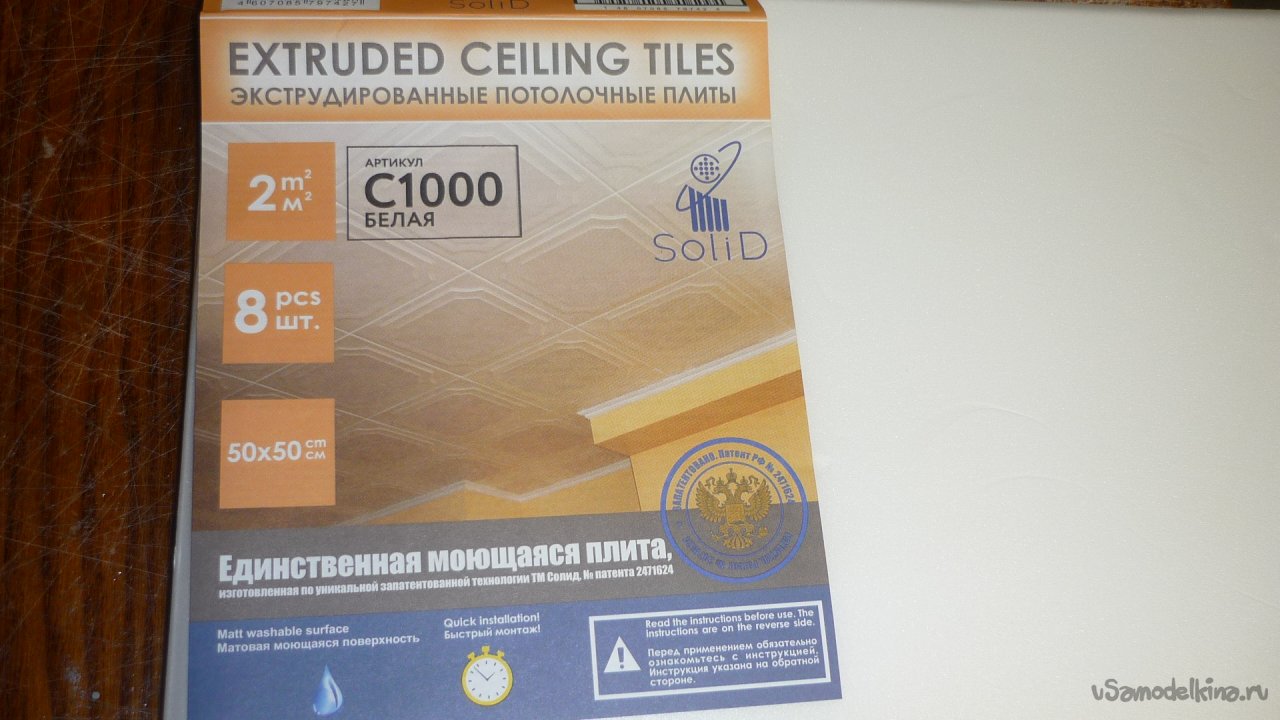

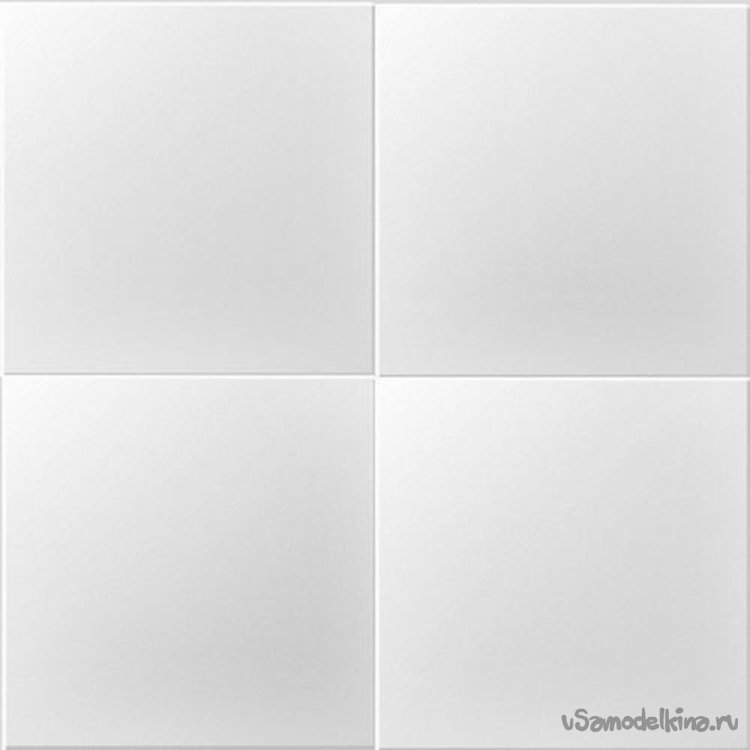

Думаю, что без потолочной плитки я , точно, не обойдусь. Моющаяся, экструдированная, гладкая, белая потолочная плитка толзиной 4 мм. .

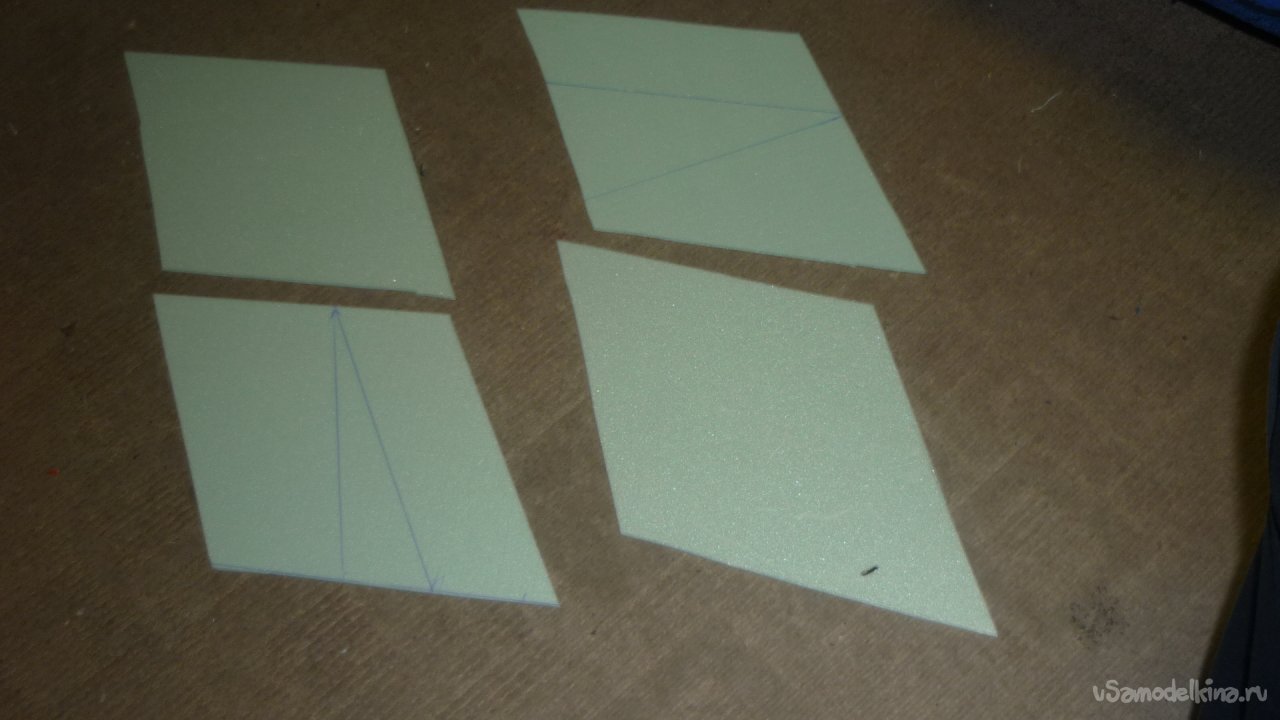

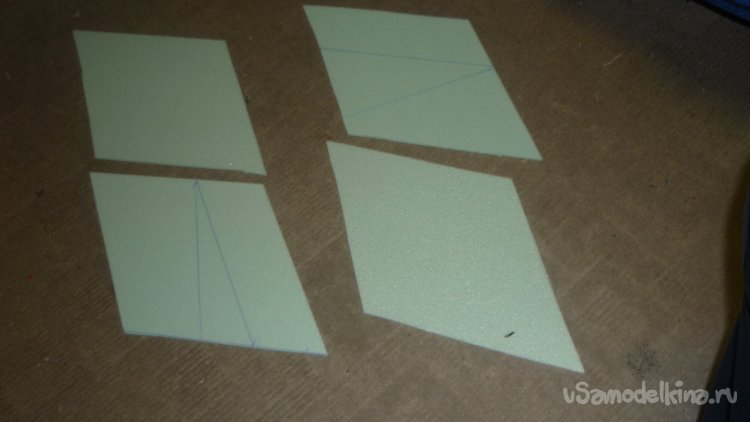

Работу начал с разметки заготовок для обшивки крыльев.Разметил и вырезал.

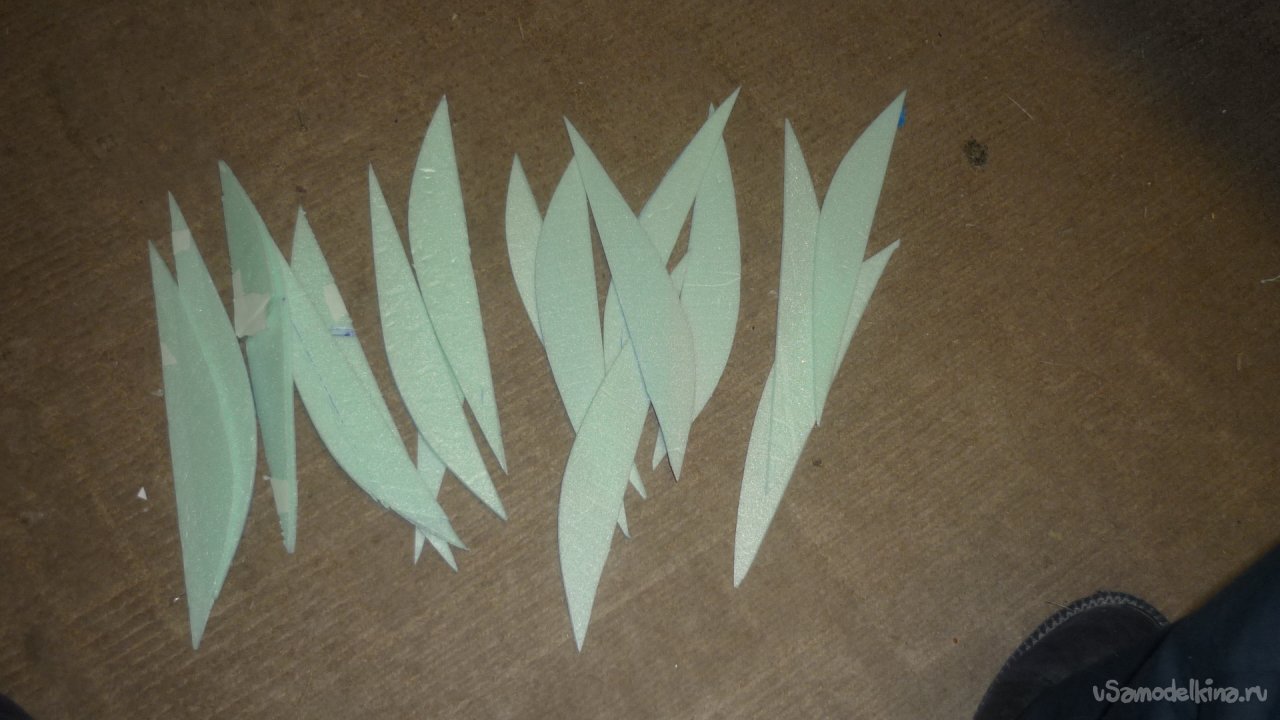

Выкроил и нарезал нервюры для крыльев. Они склеивабтся в два слоя. В процессе работы, я отказался от двухслойных первбр и вырезал их из потолочки в один слой.

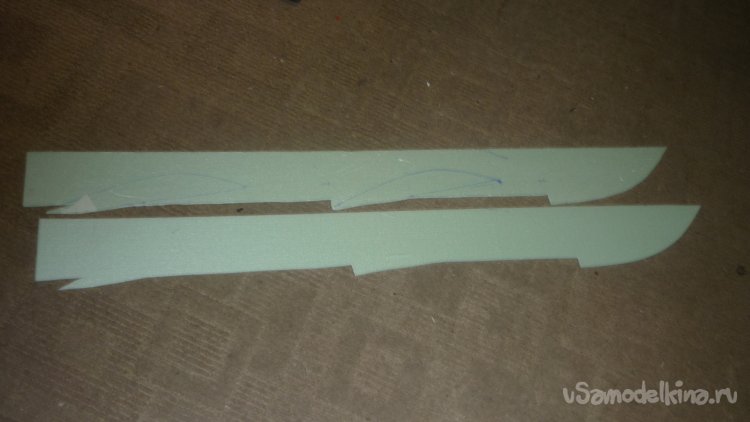

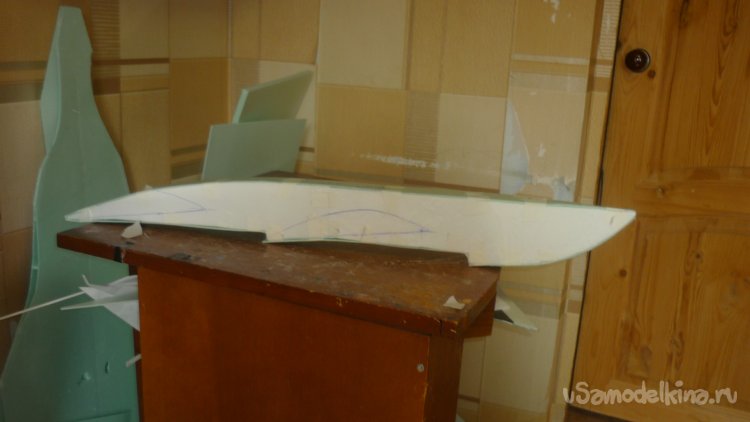

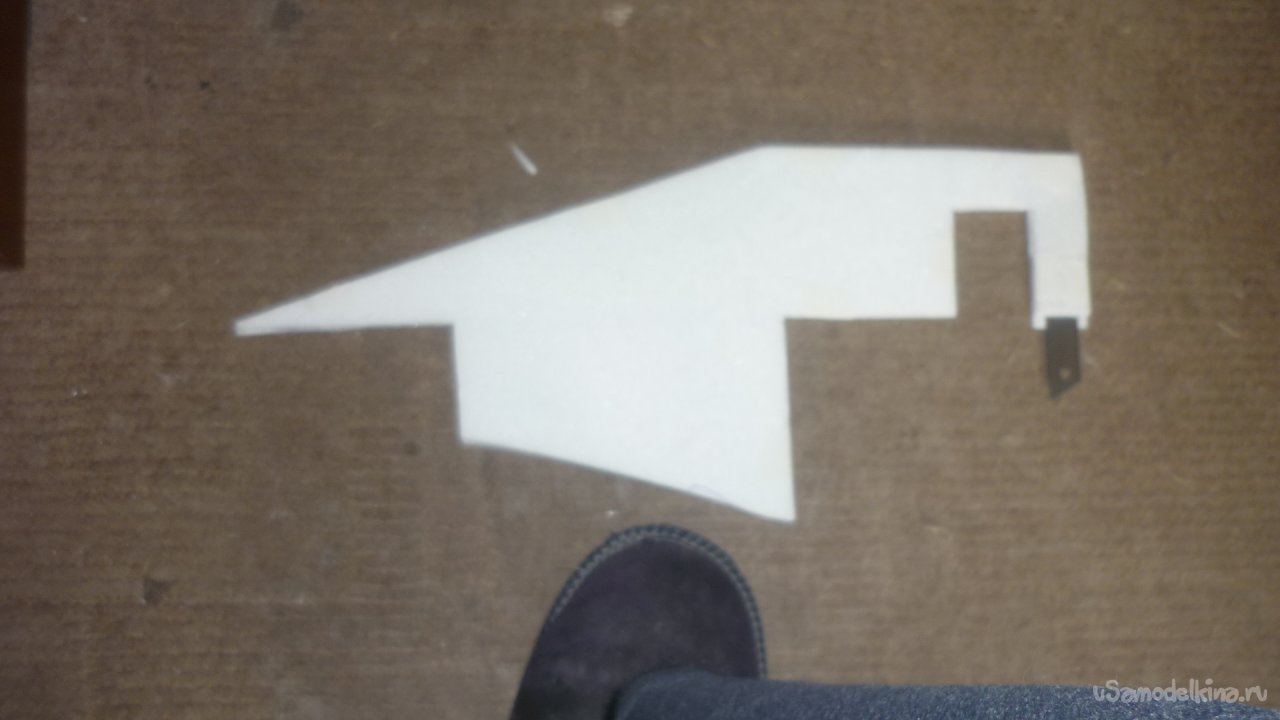

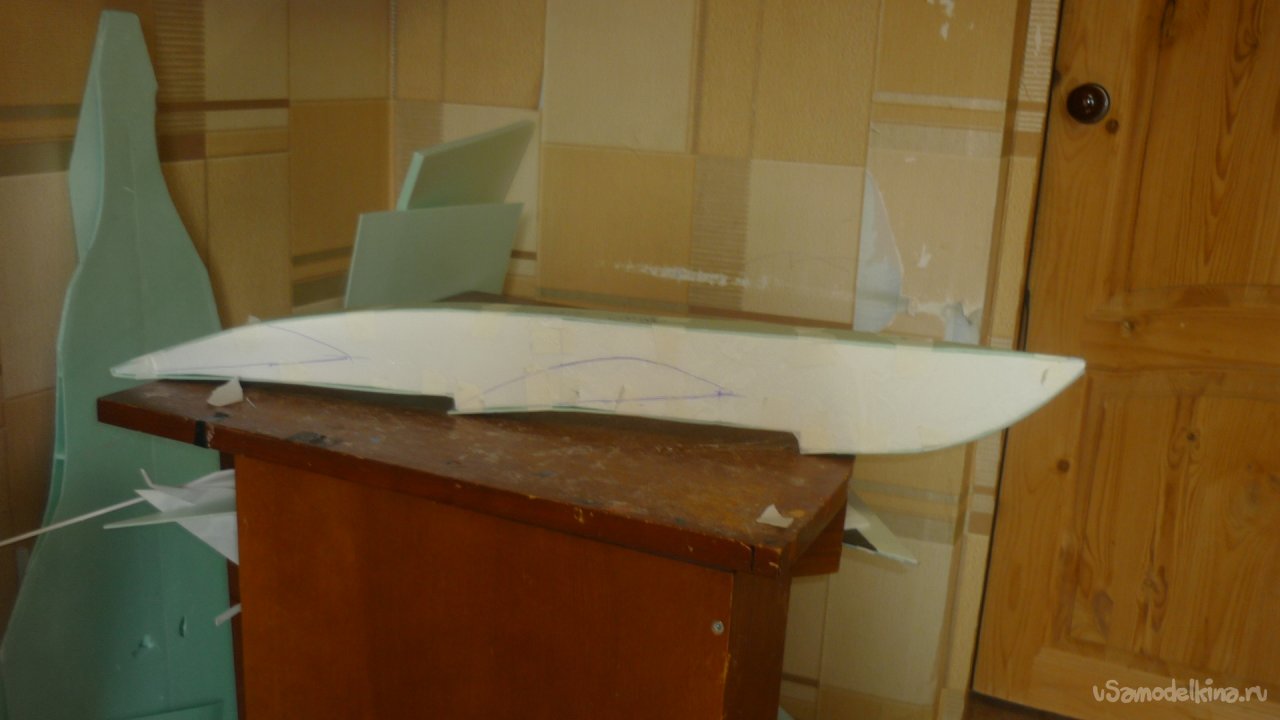

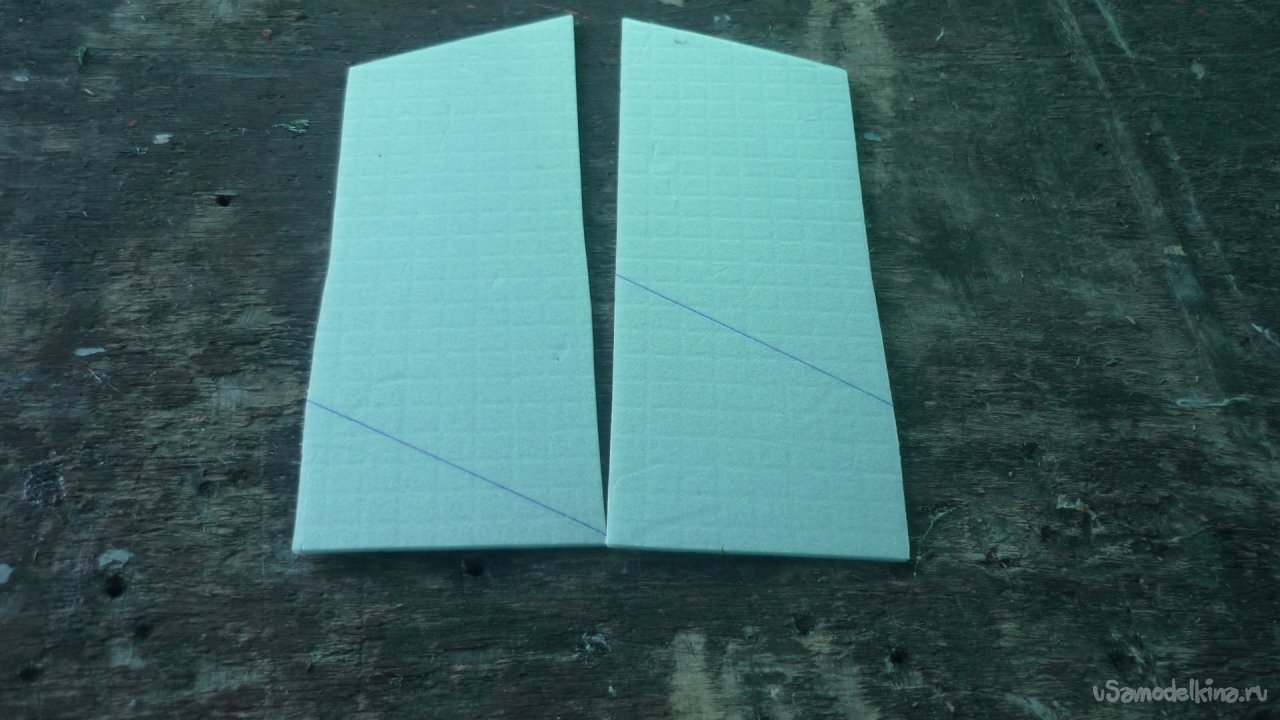

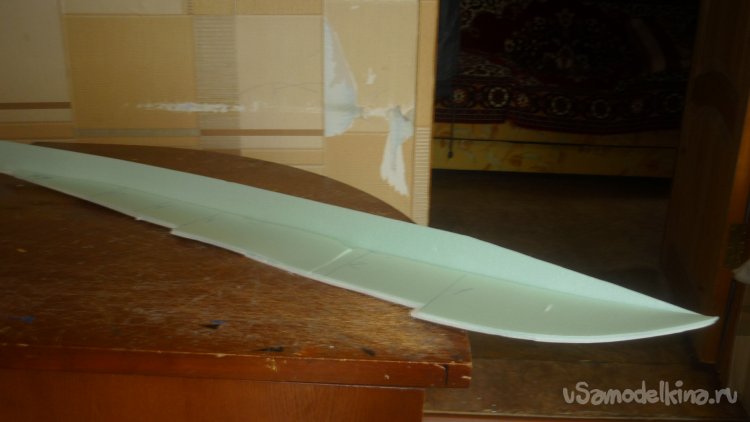

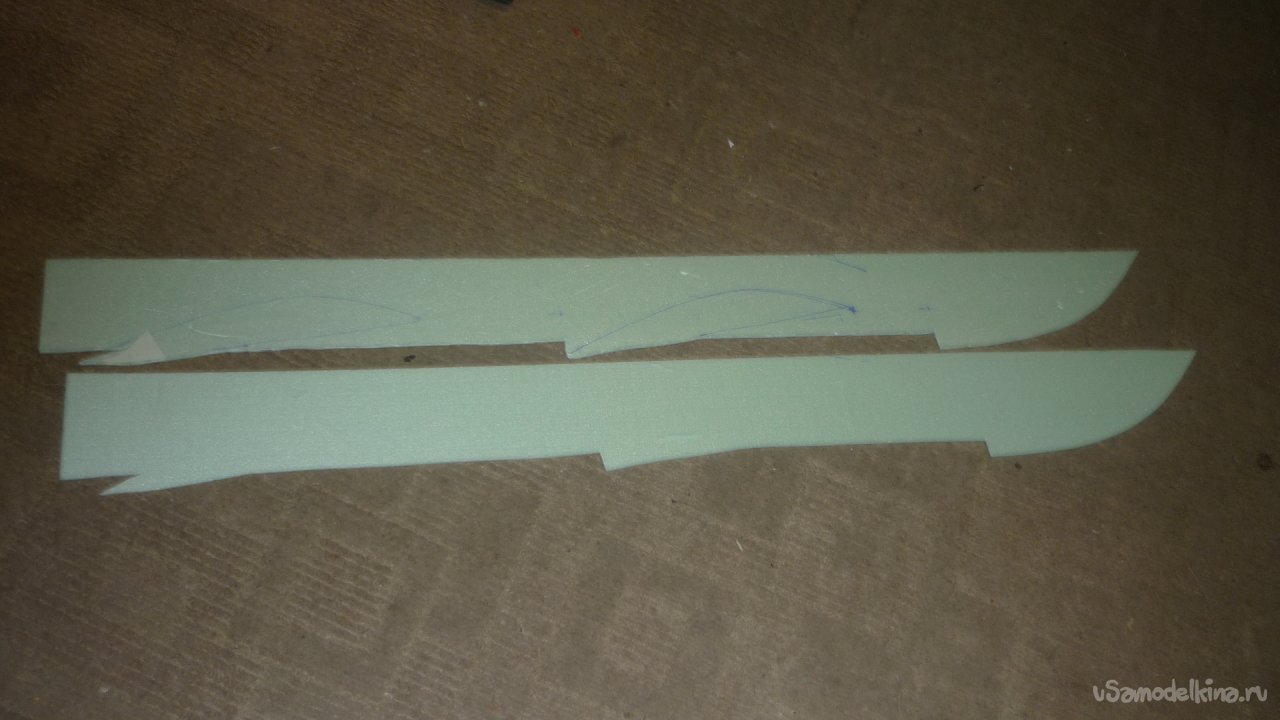

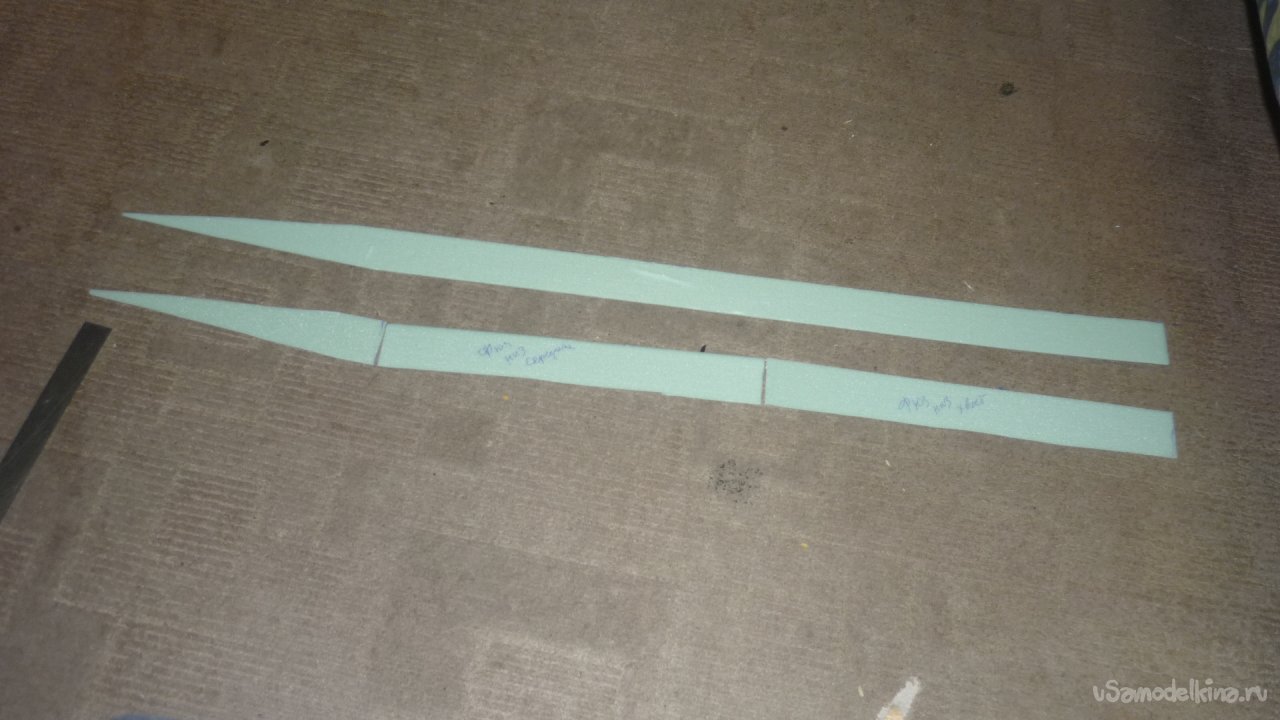

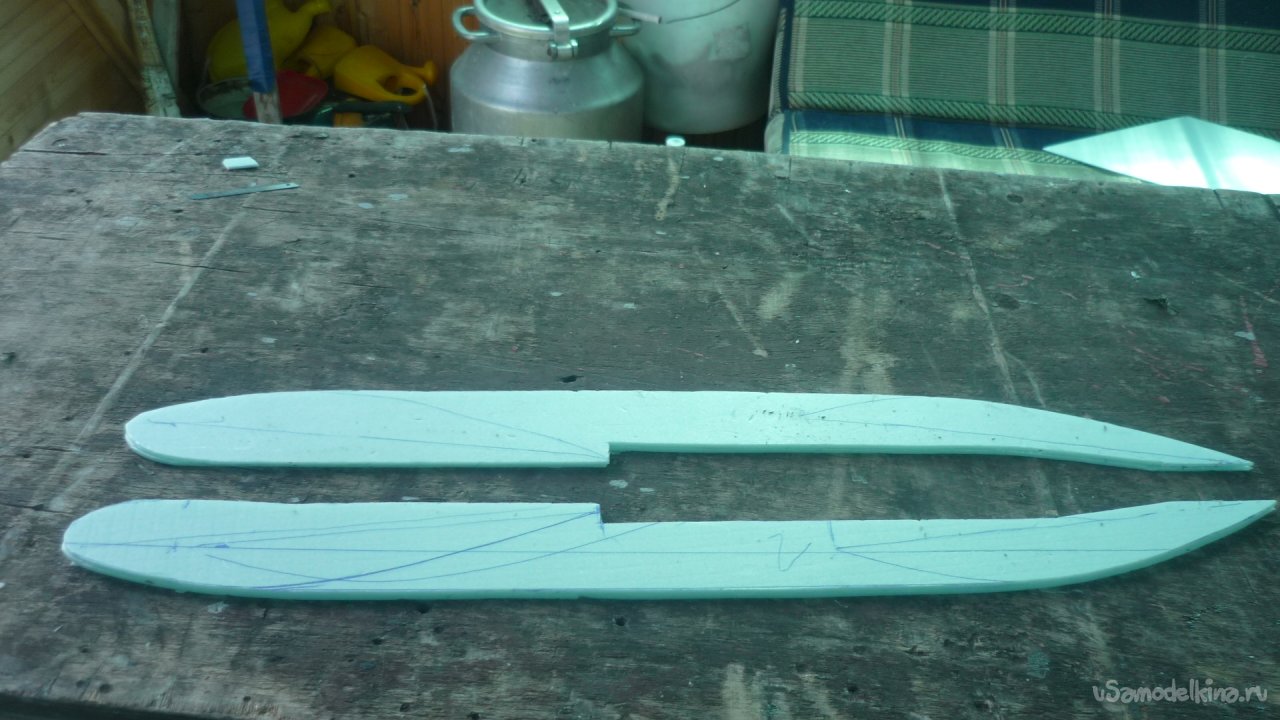

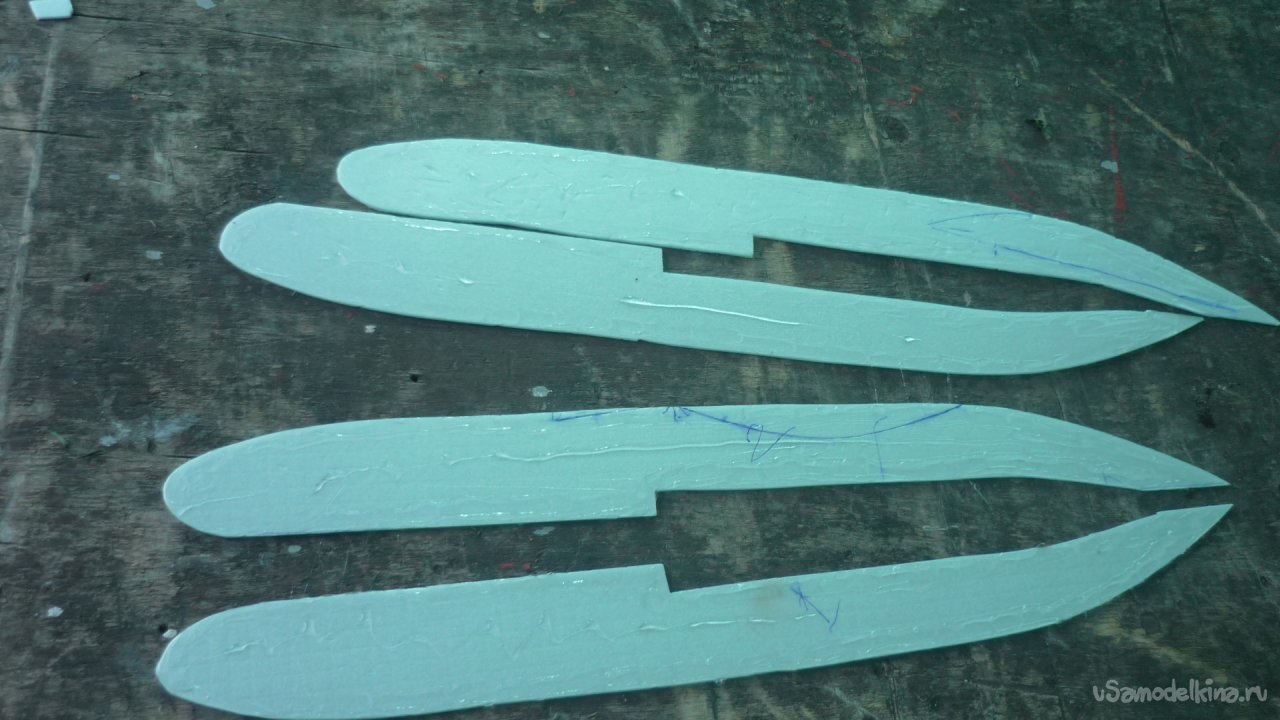

Разметил и вырезал заготовки для боковых стенок фюзеляжа.

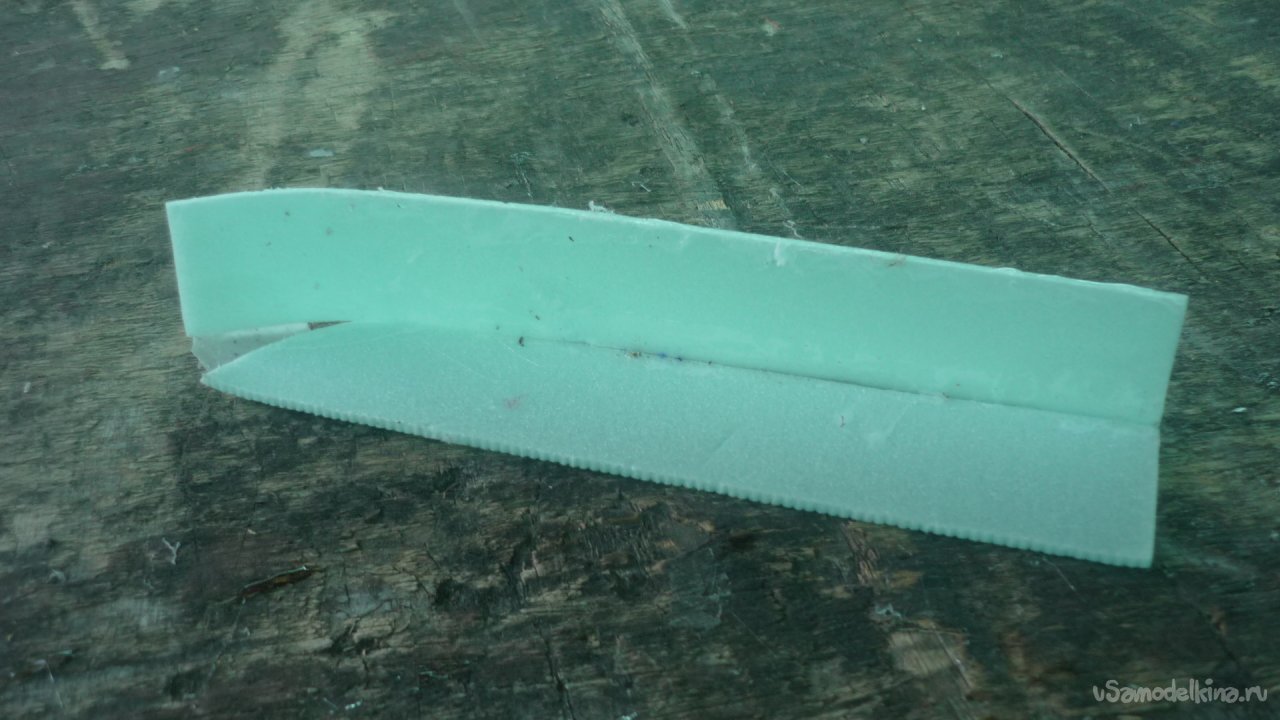

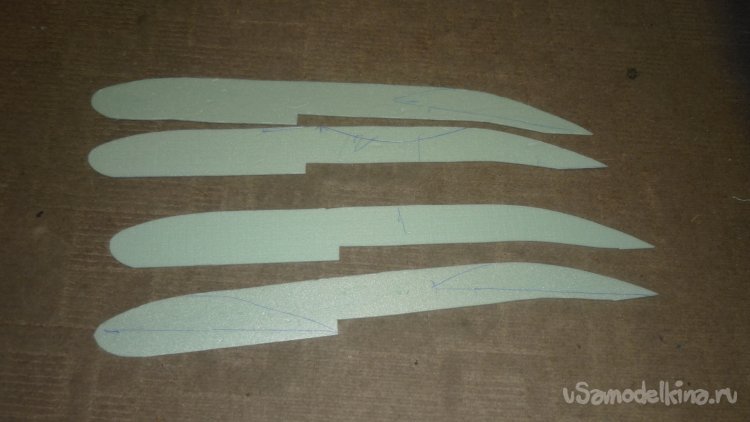

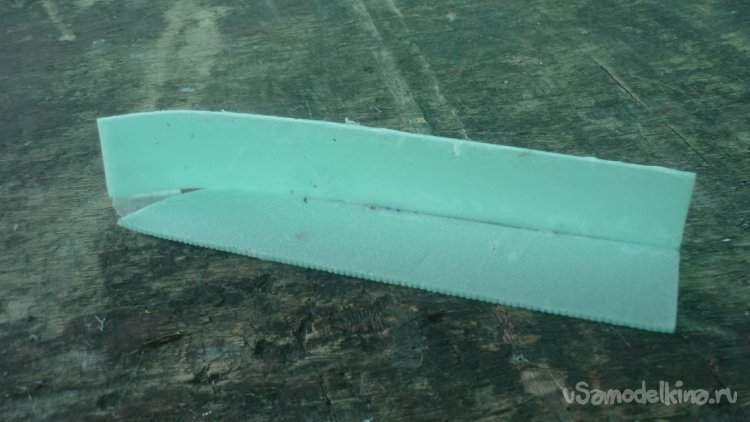

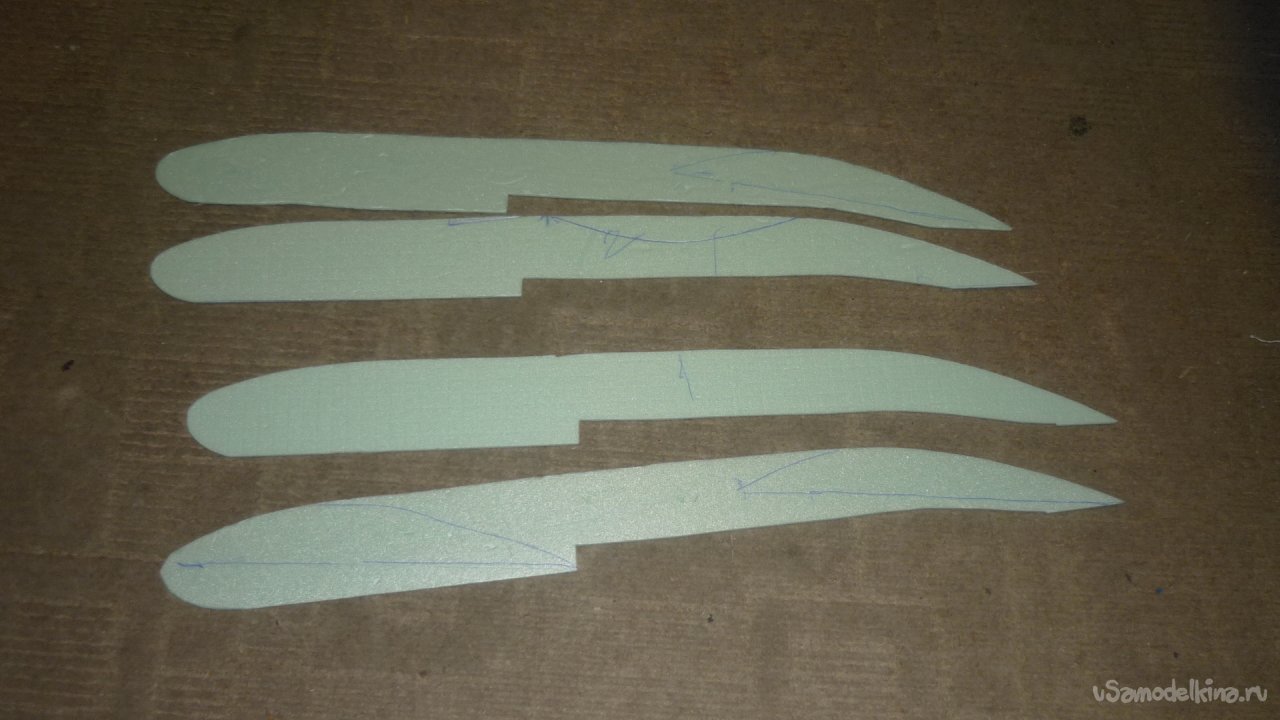

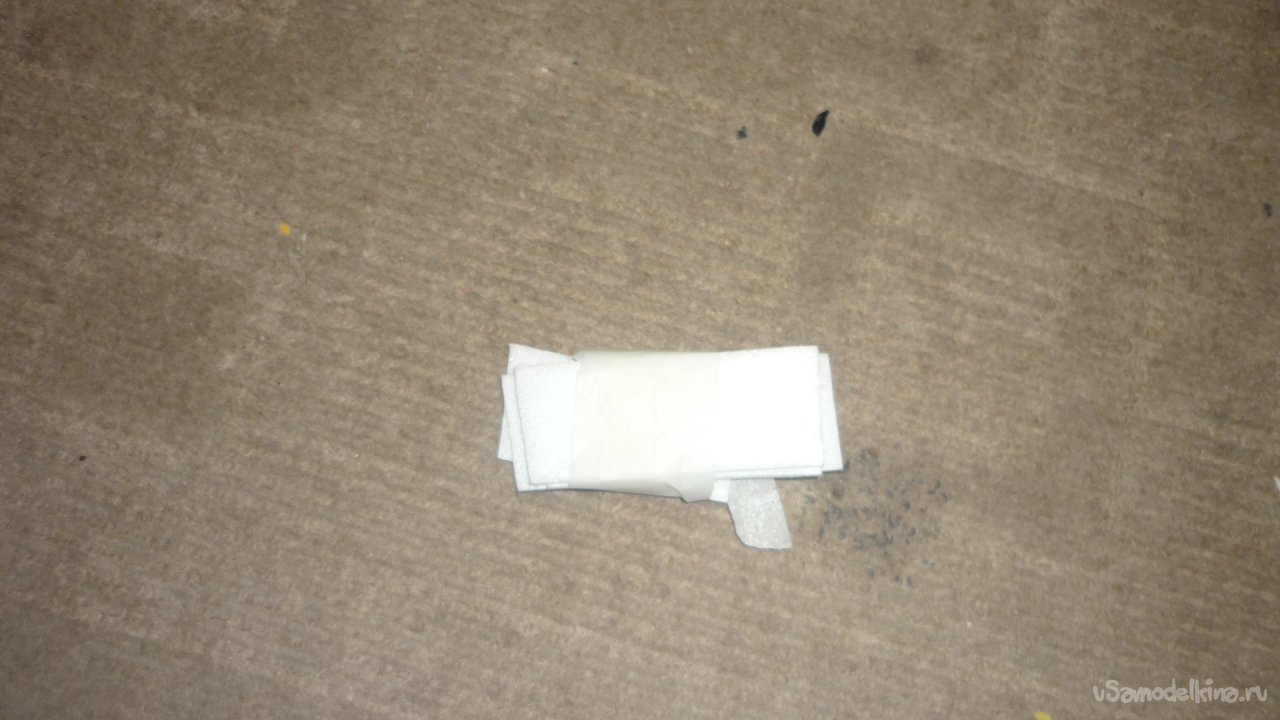

А это заготовки поплавков, которые крепятся на концах крыльев. Они тоже ться в два слоя.

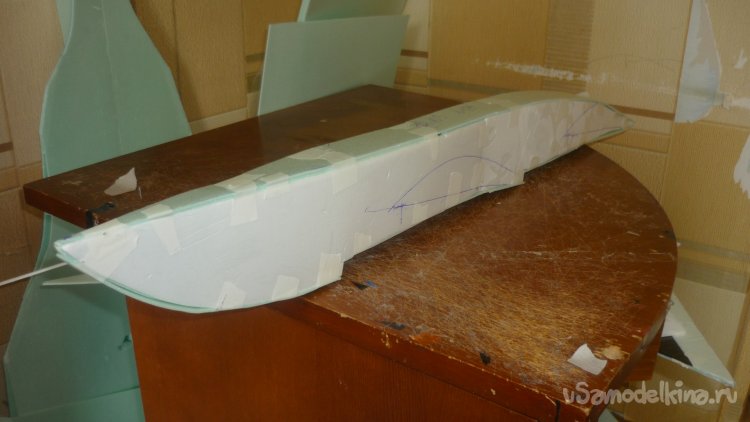

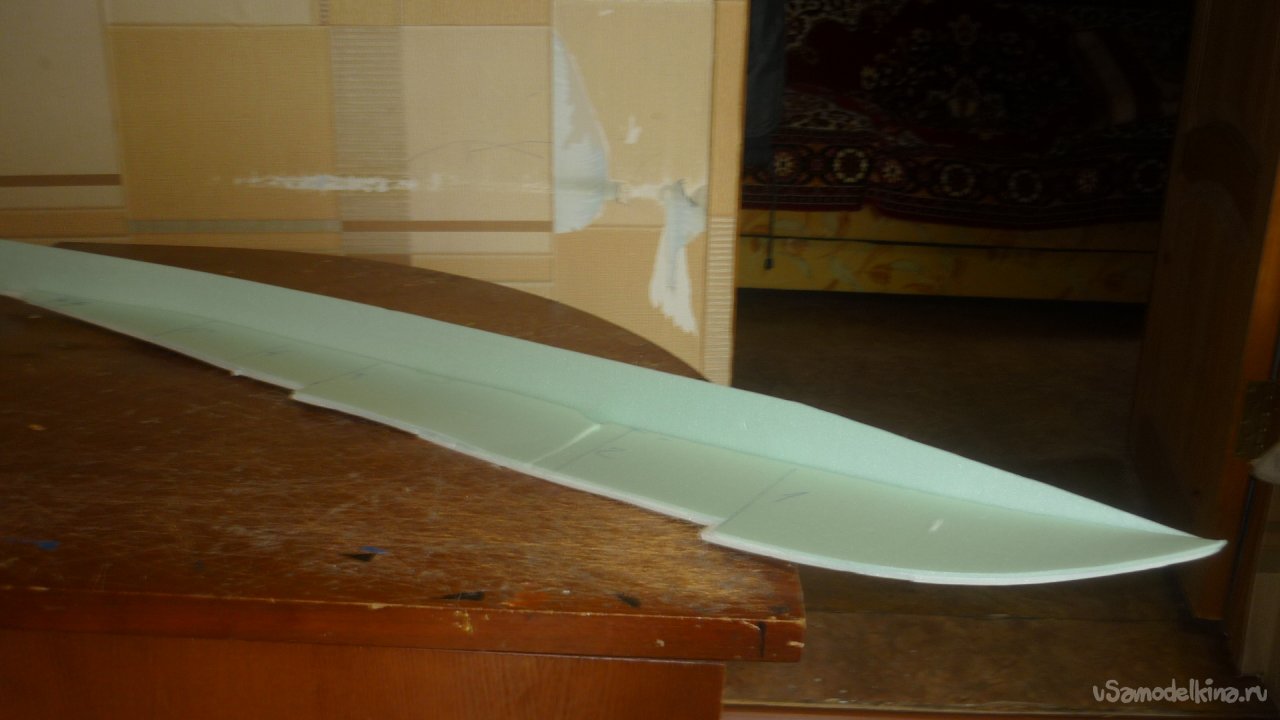

Сборку модели начал с фюзеляжа. Прежде чем склеивать фюзеляж , я усилил боковые стенки ещё одним слоеи из потолочной плитки.
Вырезал заготовки для нижшгй стенки фюзеляжа и внутренние, вертикальные перегородки.

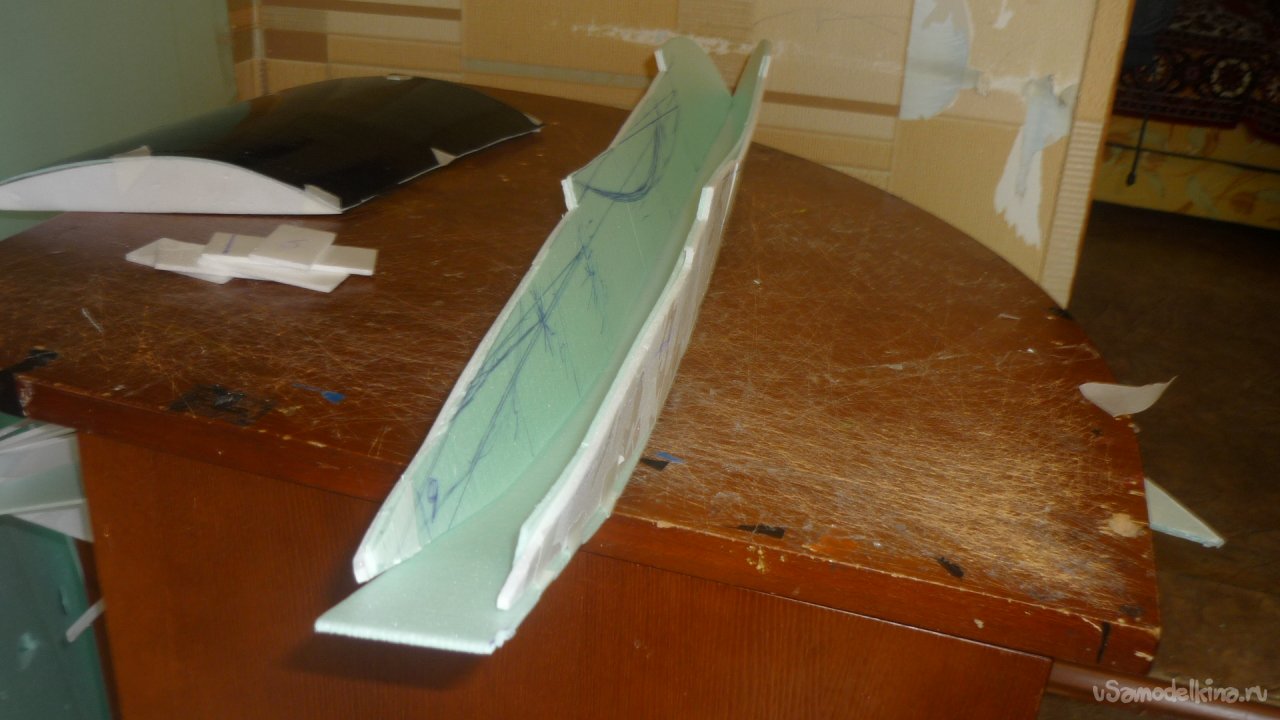

Далее склеил боковые стенки с верхней стенкой.

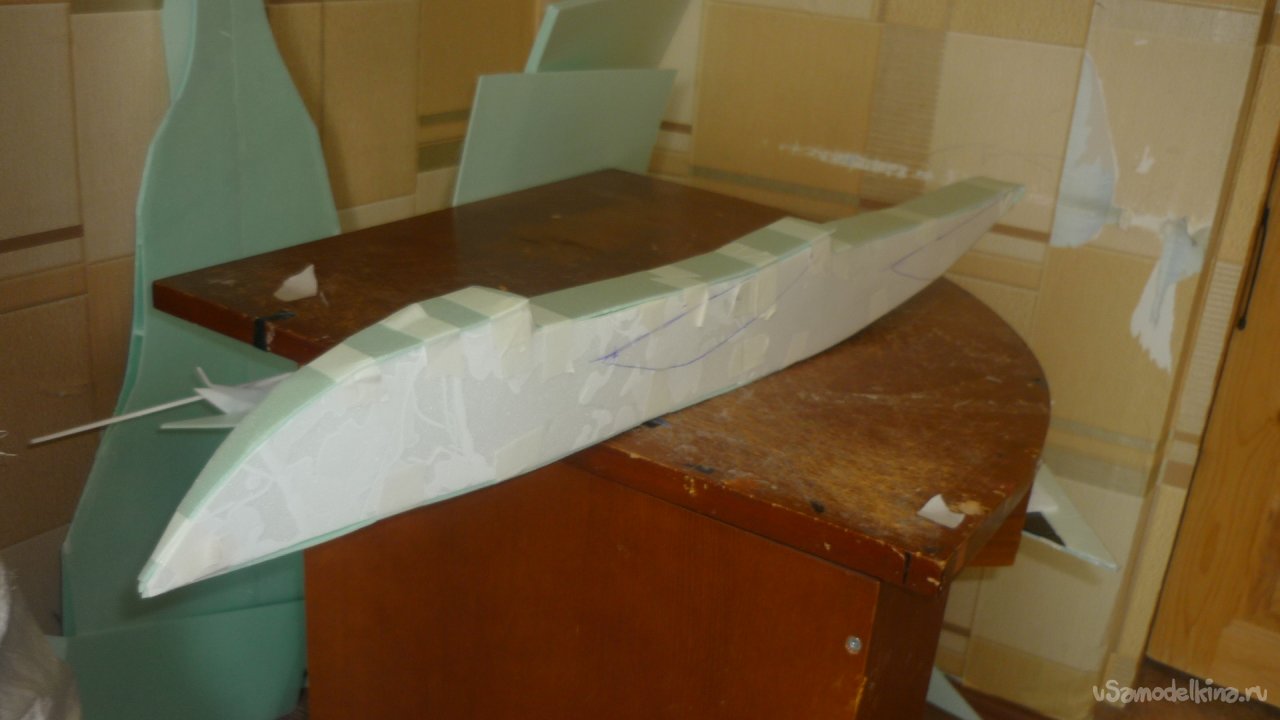

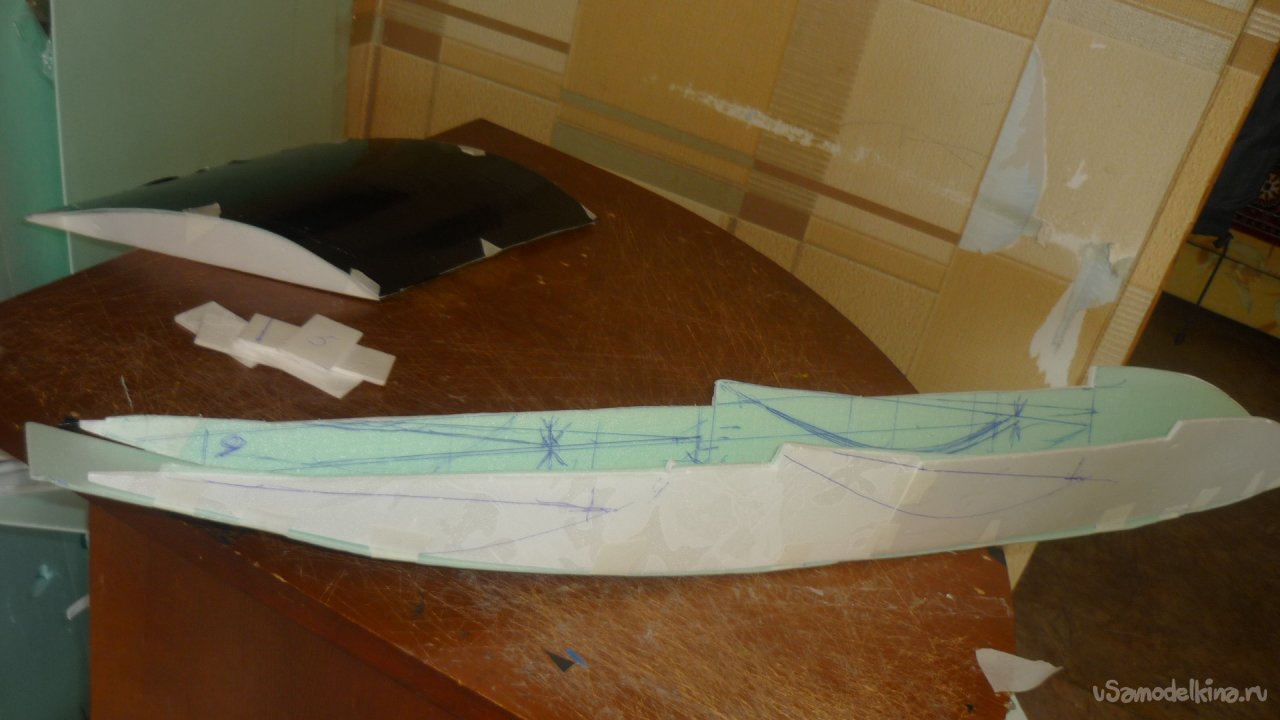

Вот так смотрится фюзеляж.с двумя стенками.

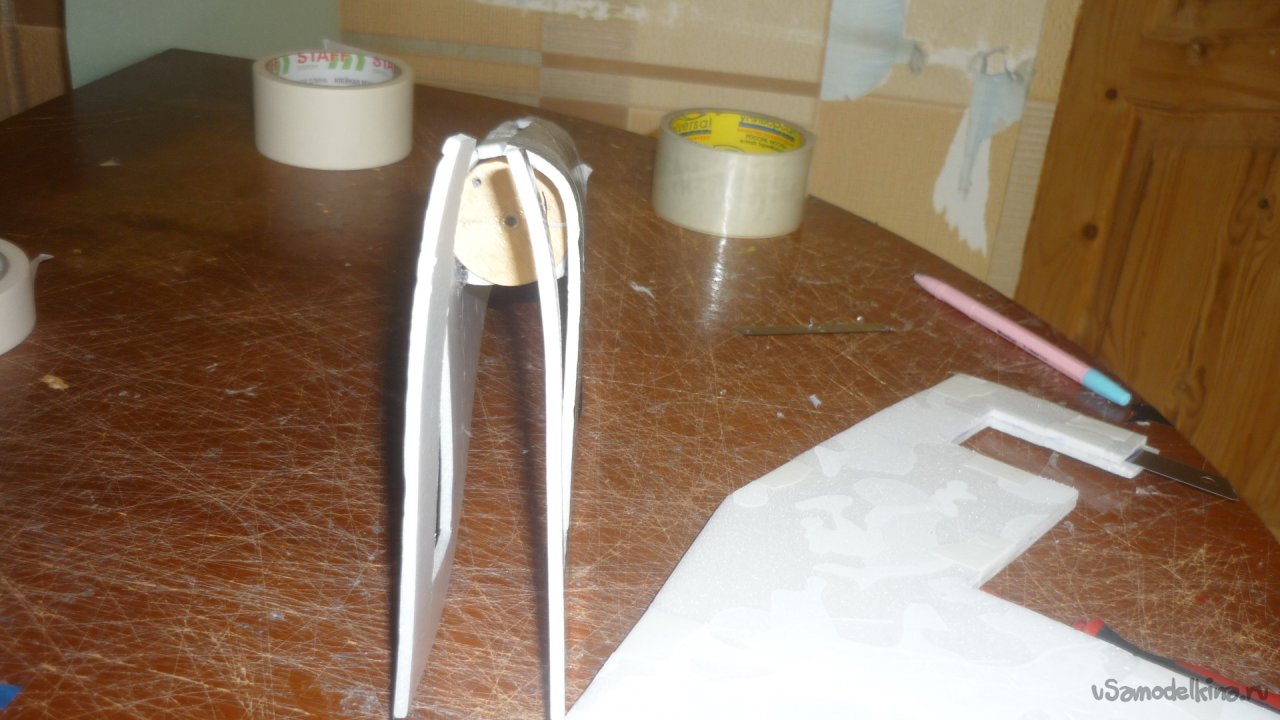

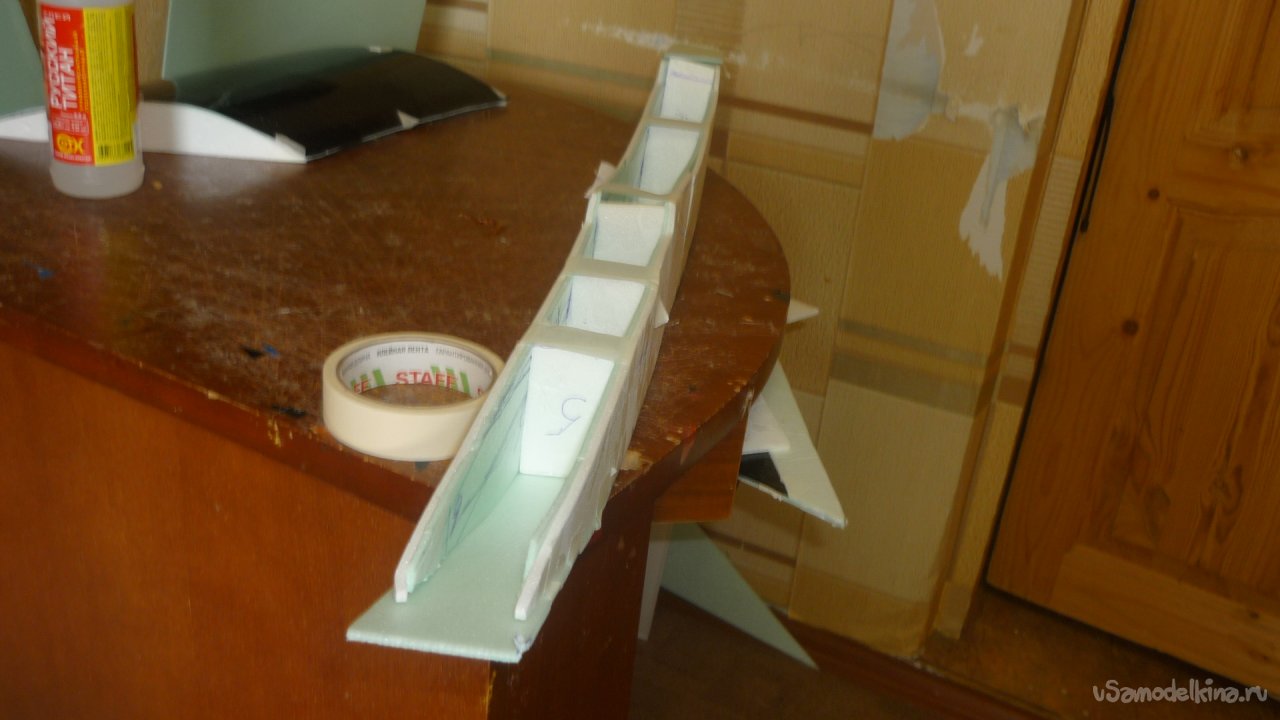

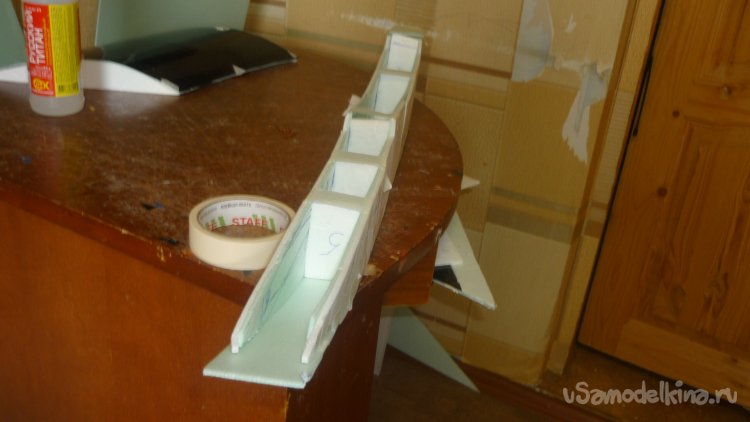

для прочности , внутри фюзеляжа вклеил вертикальные перегородки.

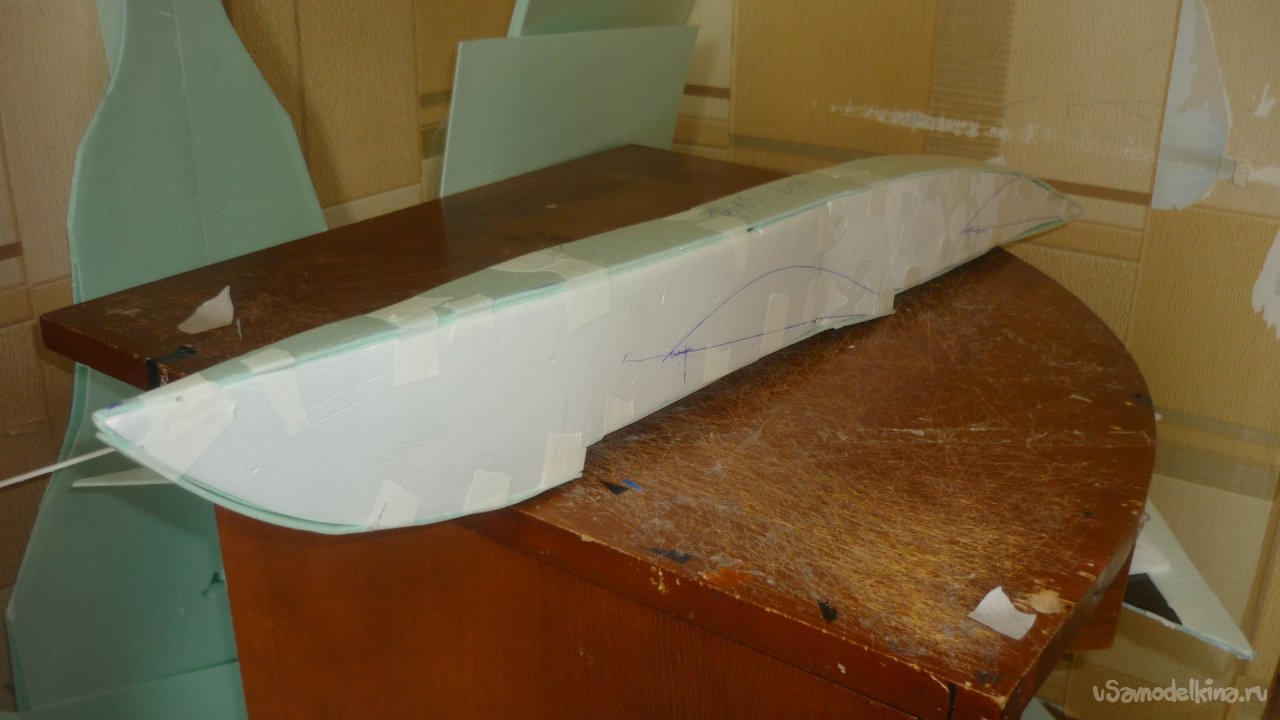

Вклеил нижнюю стенку фюзеляжа.

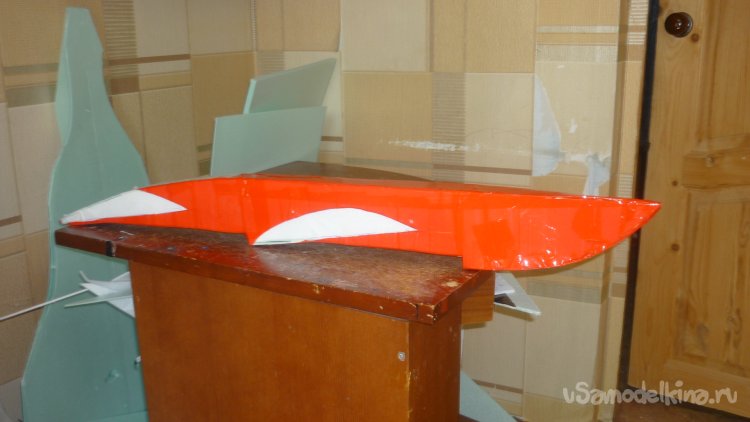

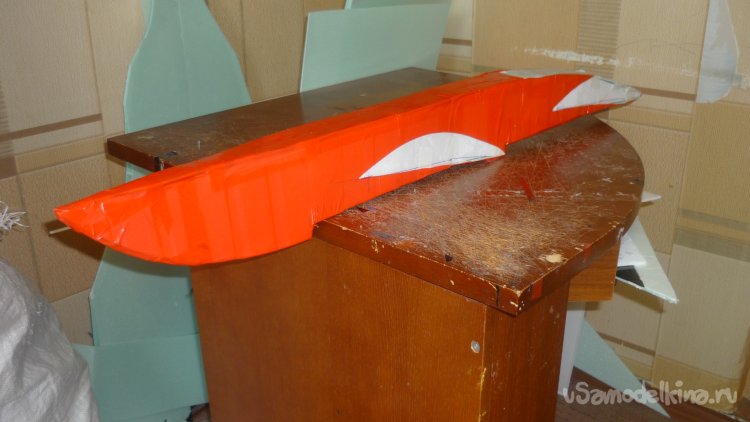

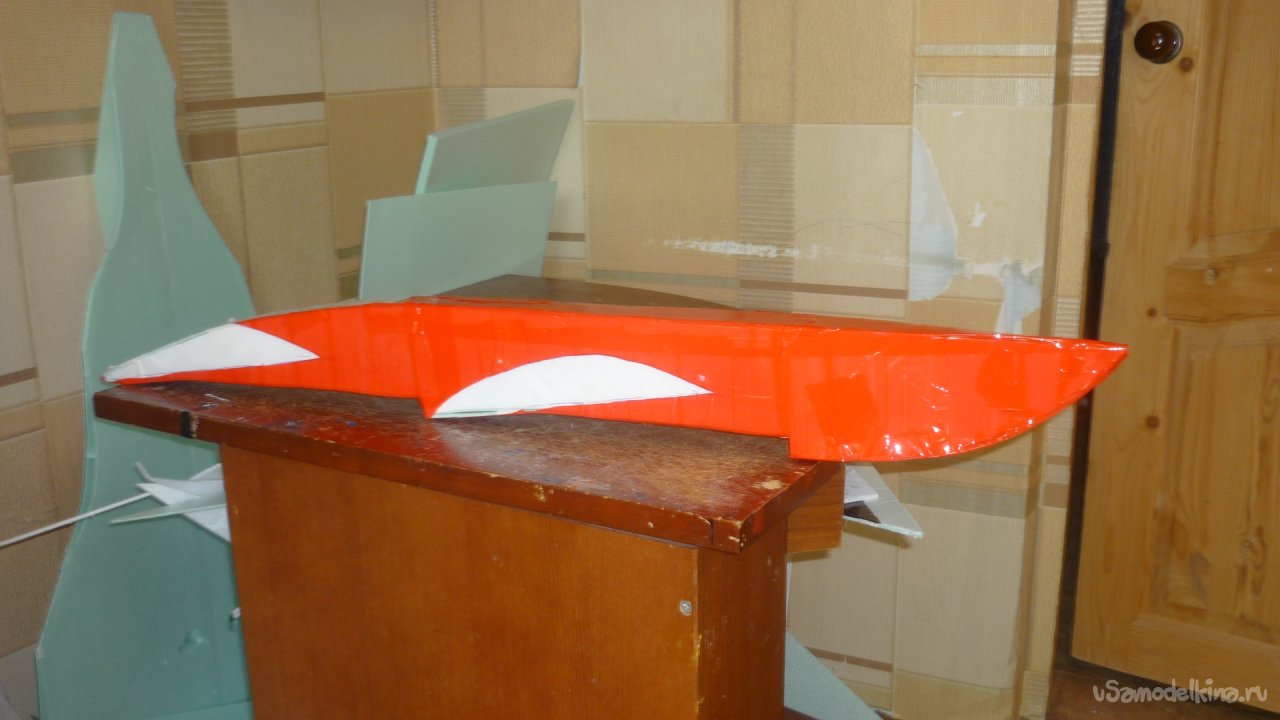

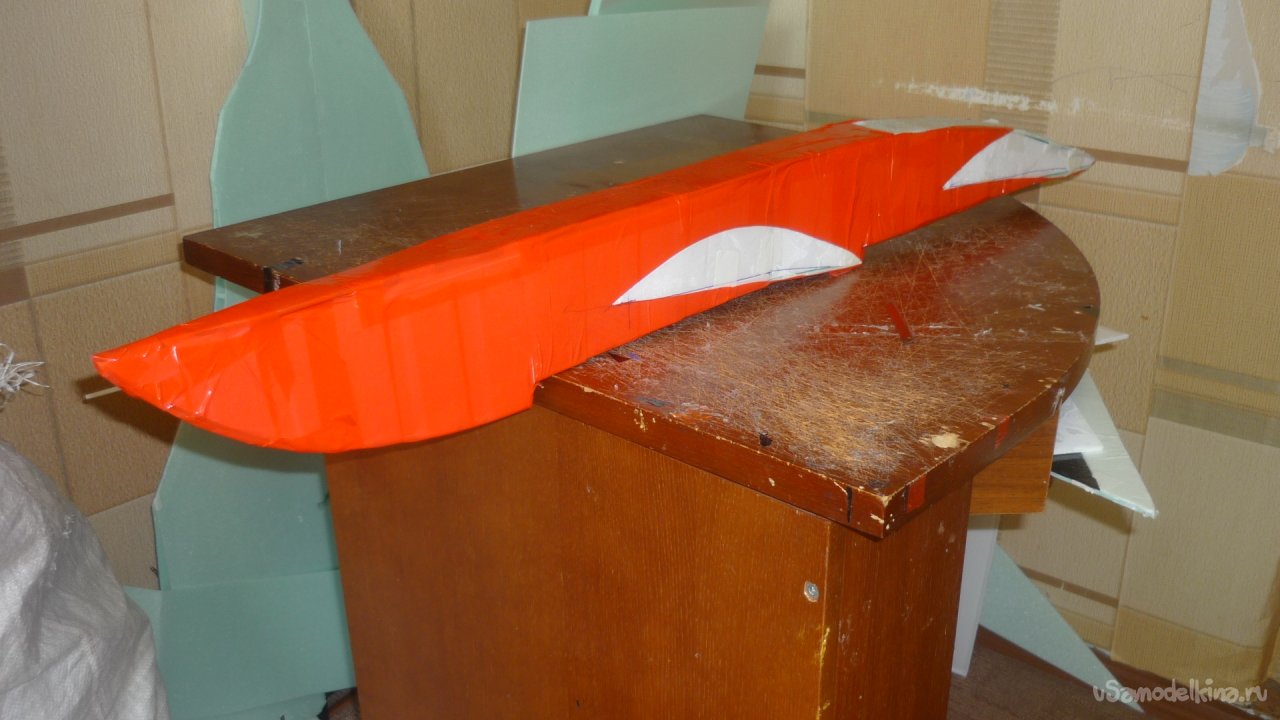

Гоьовый фюзеляж обтянул красным скотчем. На местах, где будут вклеиваться крылья, убрал цветной скотч.
Перехожу в крыльям.

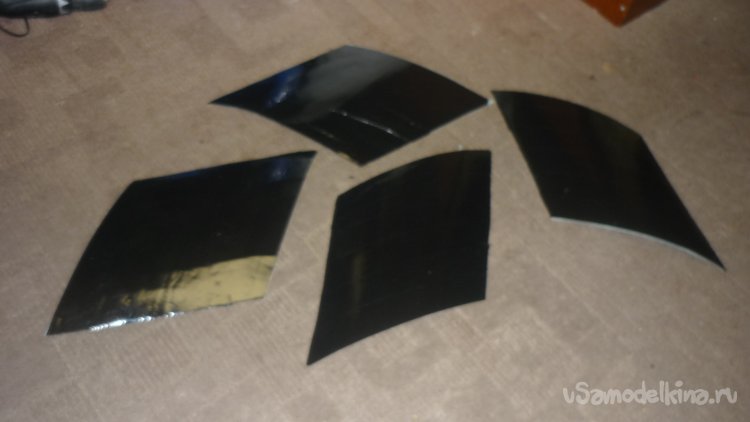

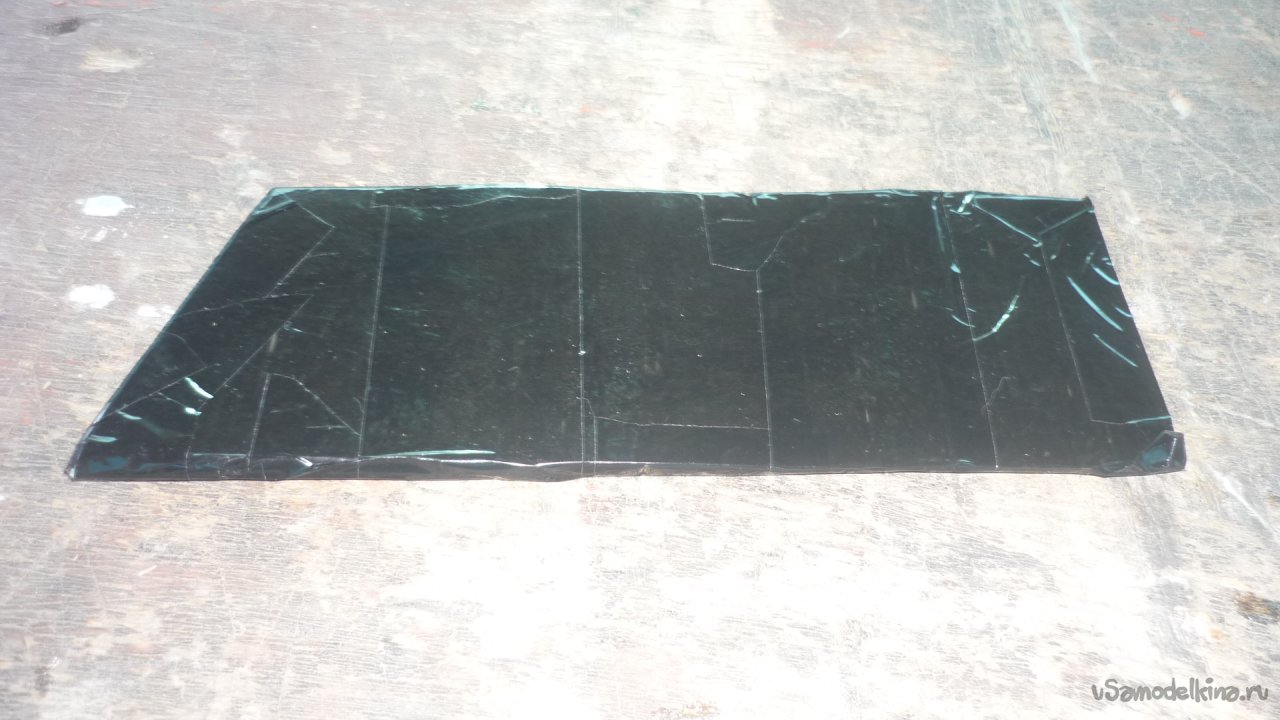

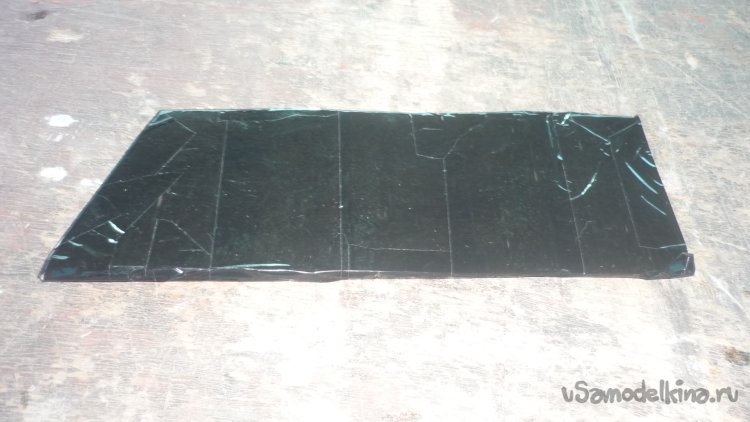

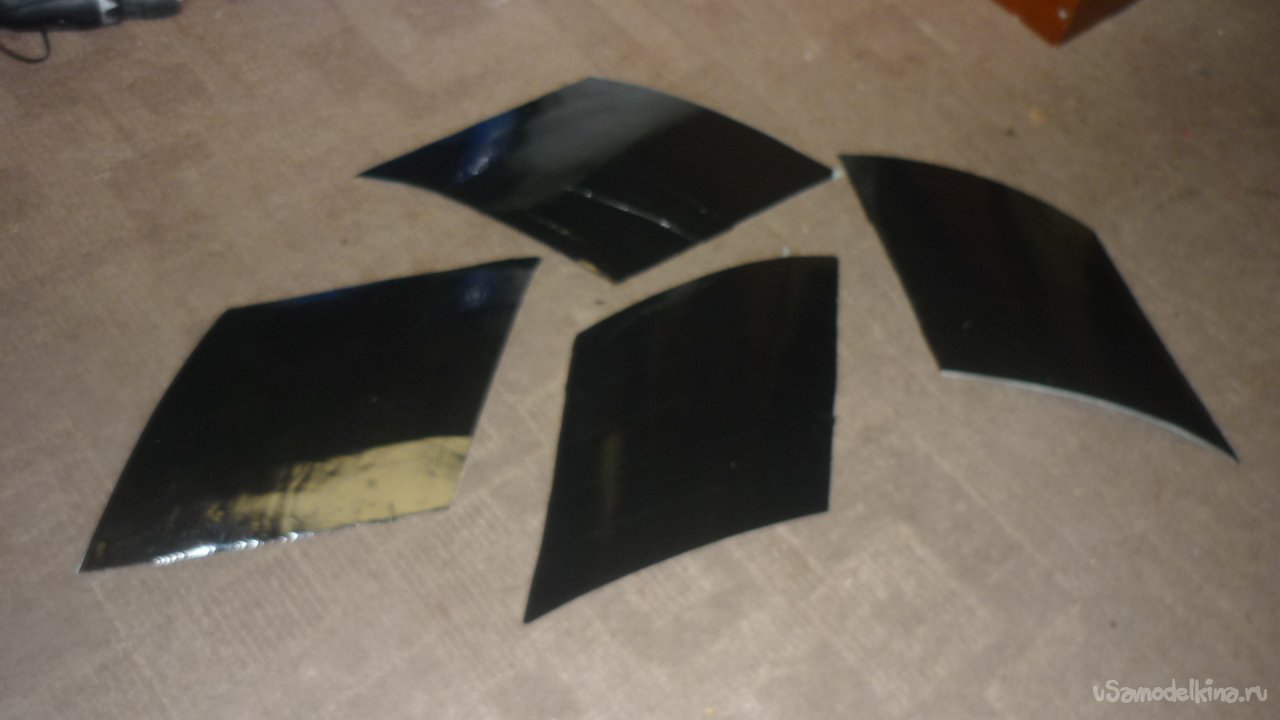

Заготовки для них обтянул чёрным скотчем. Прокатао тх на металлической трубк, придав нужную форму.
С нижней стороны, вкоеиваю нервюры, отмечаю, сделанные из потолочки.

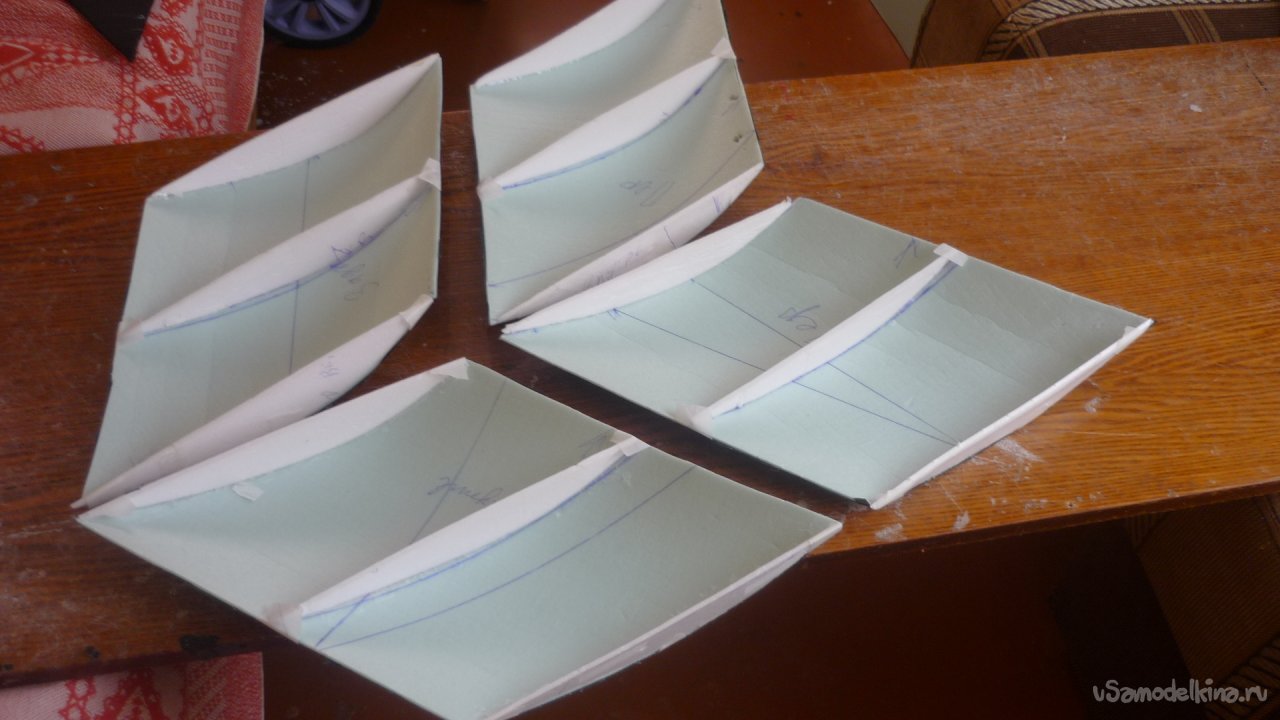

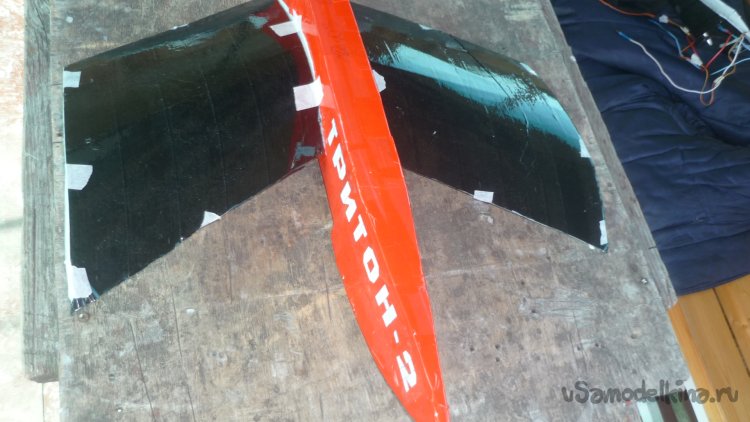

Вот так выглядят крылья готовые крылья с нижней стороны.

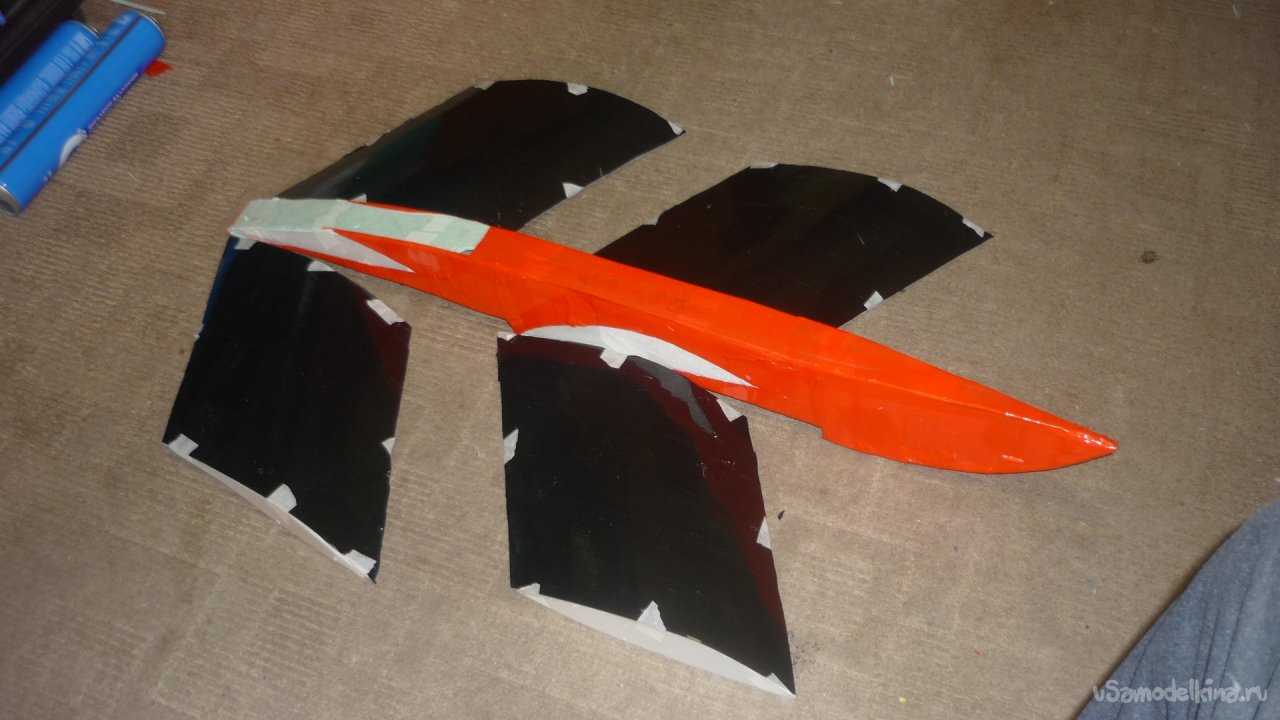

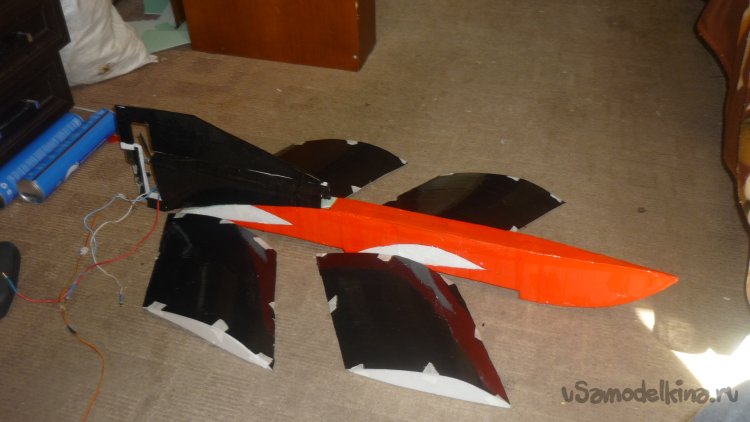

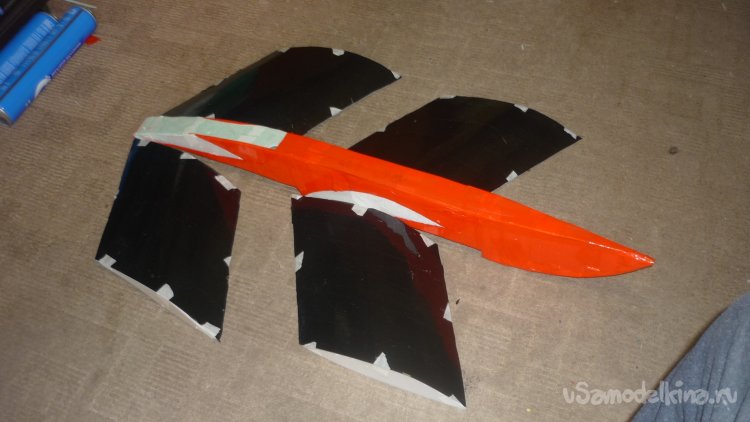

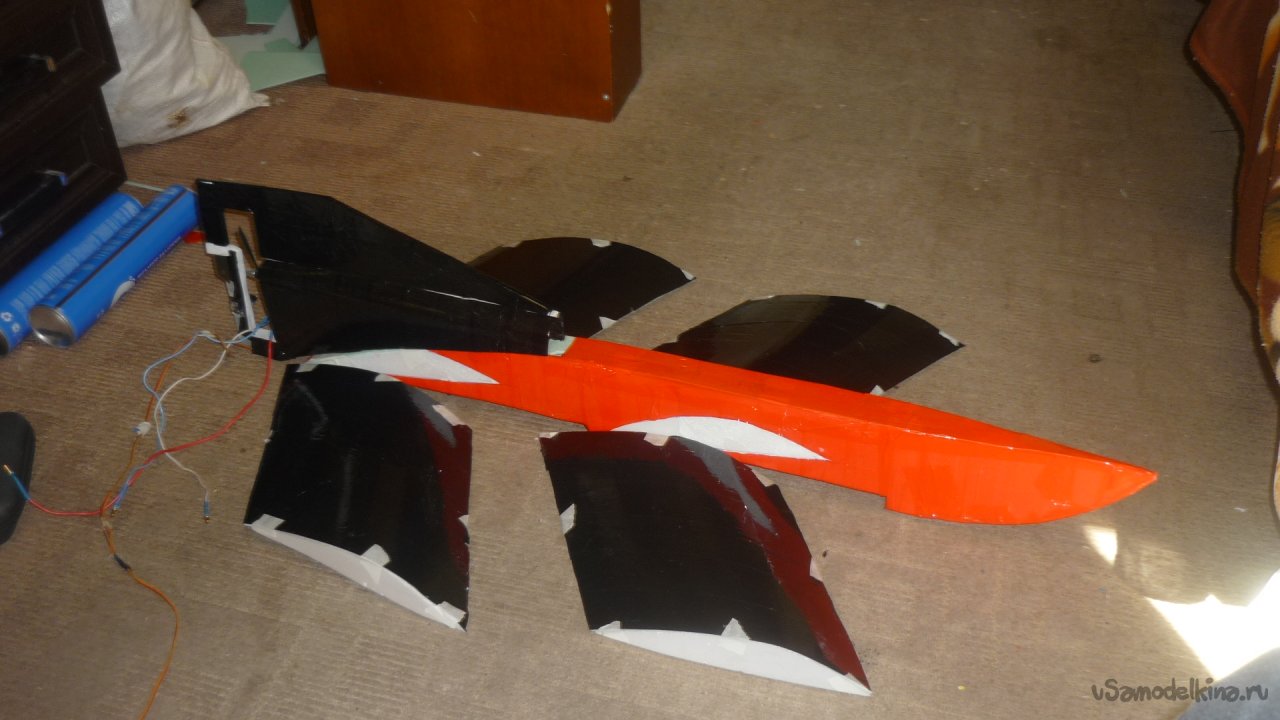

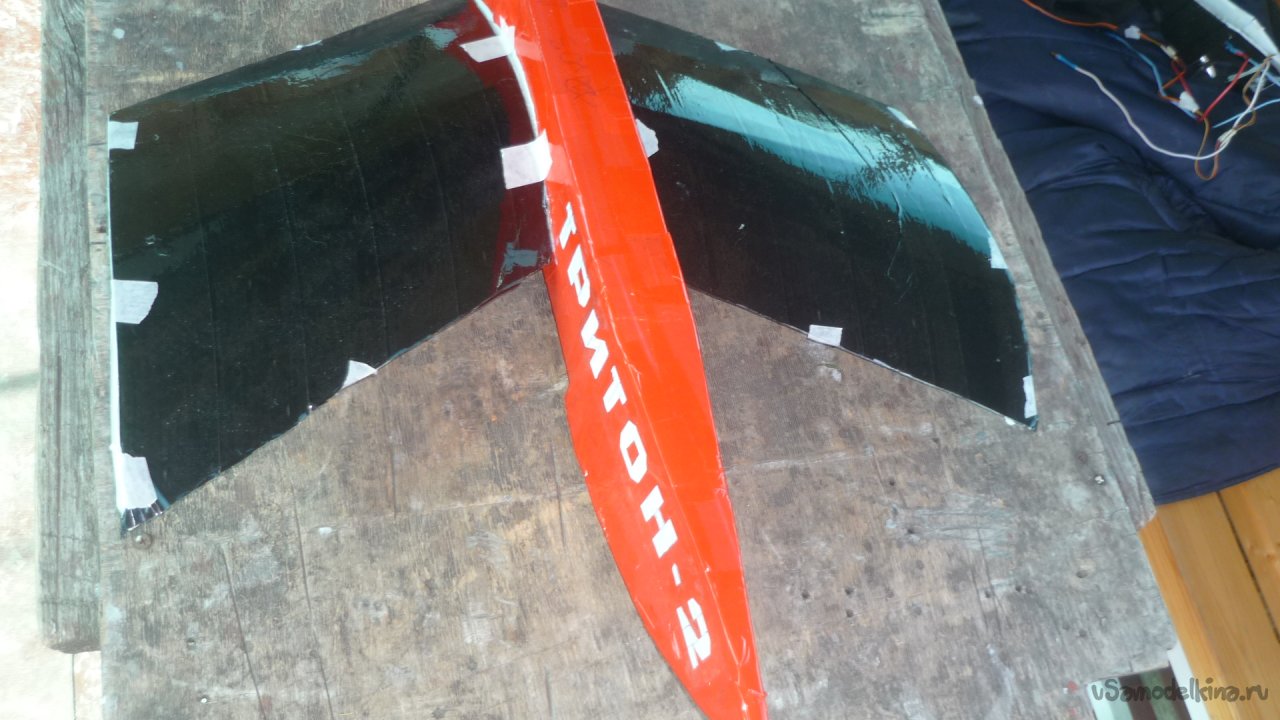

Примеряю готовые крылья к готовом фюзеляжу.
Перехожу к созданию самого сложного узлу конструкции модели-= гаргроту.

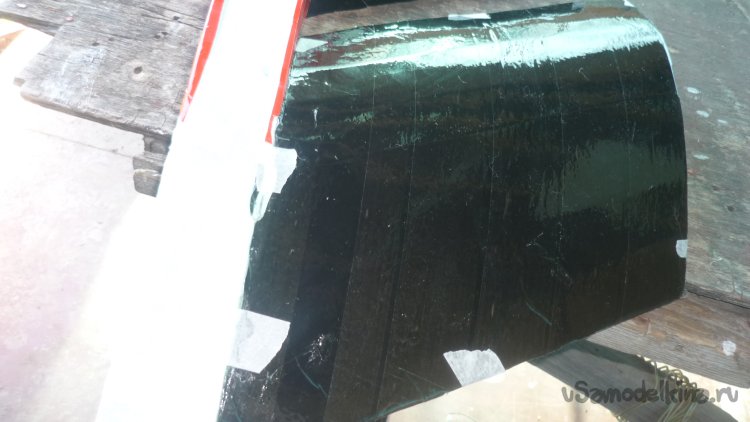

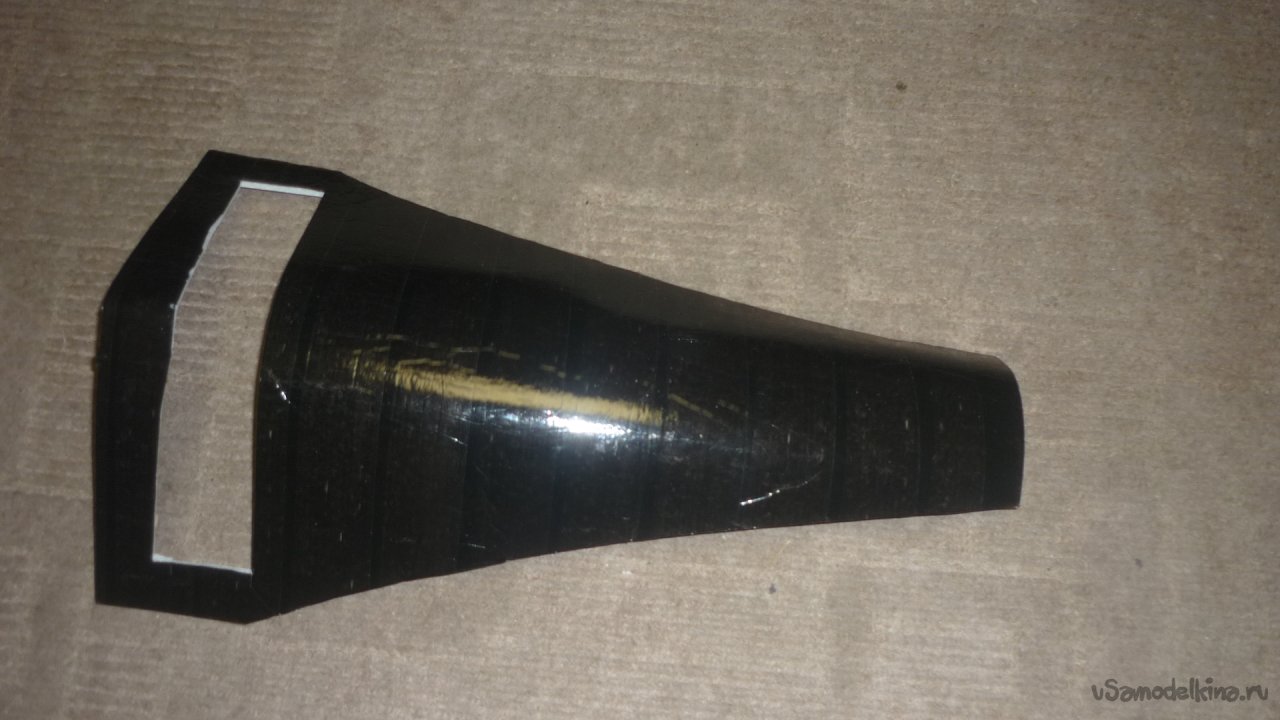

Сначала , я выкроил заготовку, обтянул её чёрным скотчем и прокатал на металлической трубе, придав нужную форму.

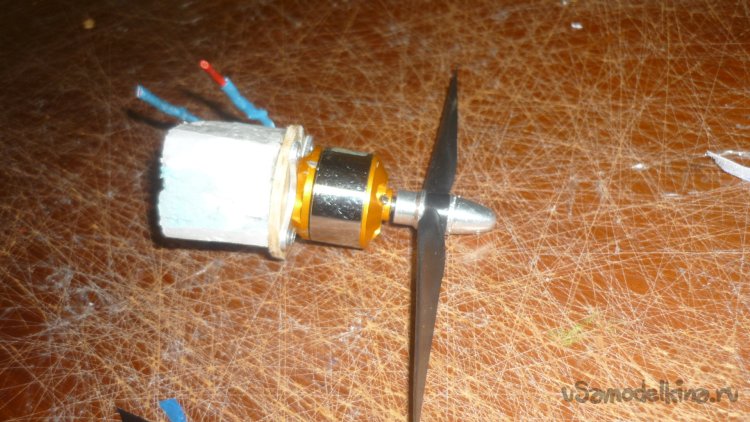

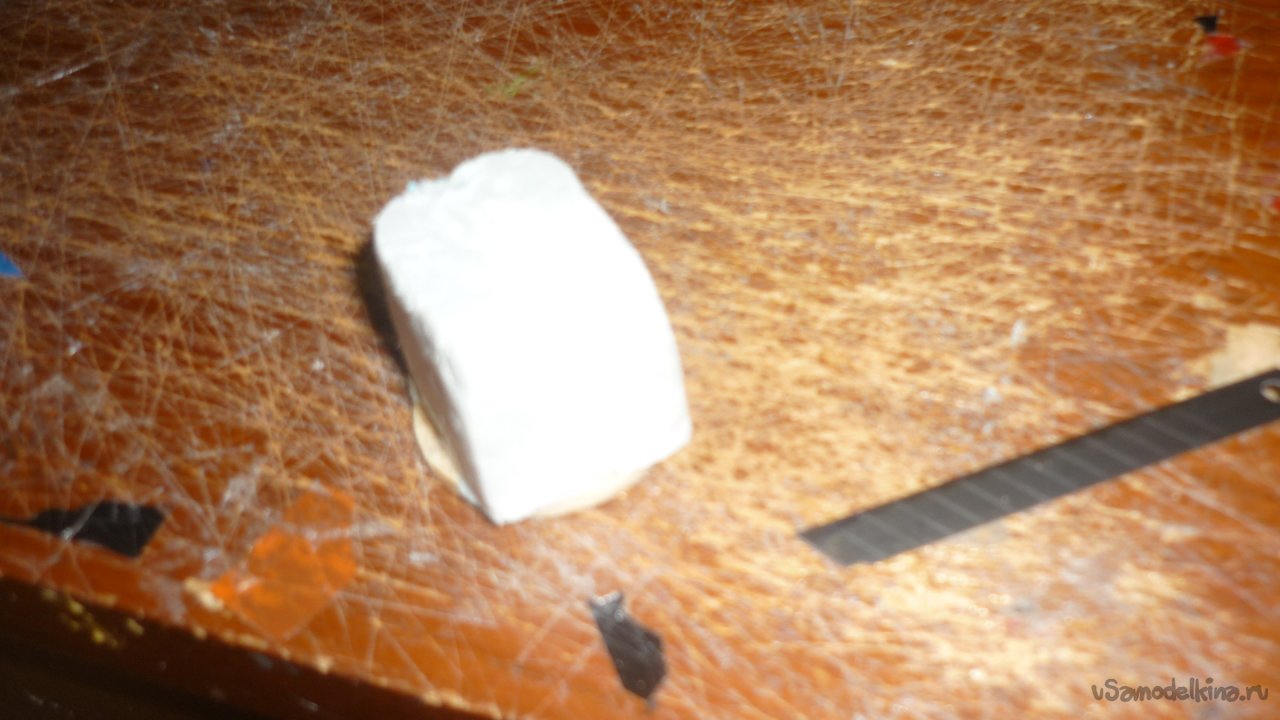

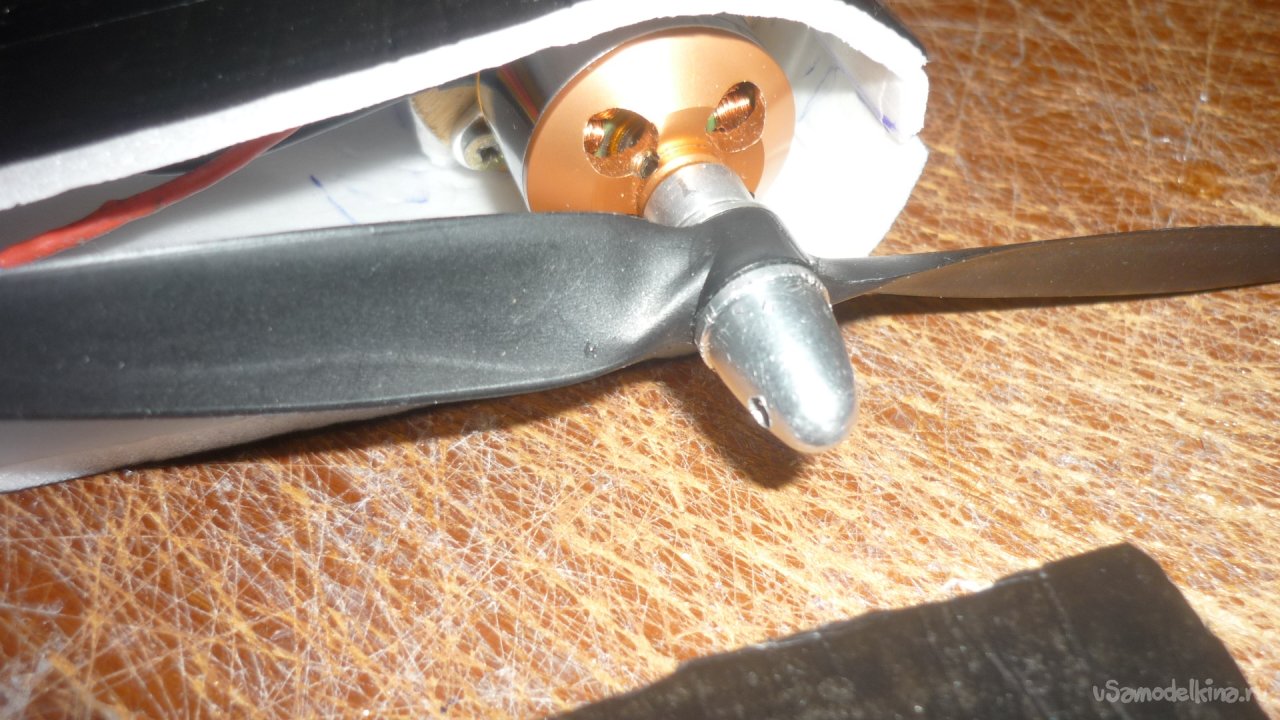

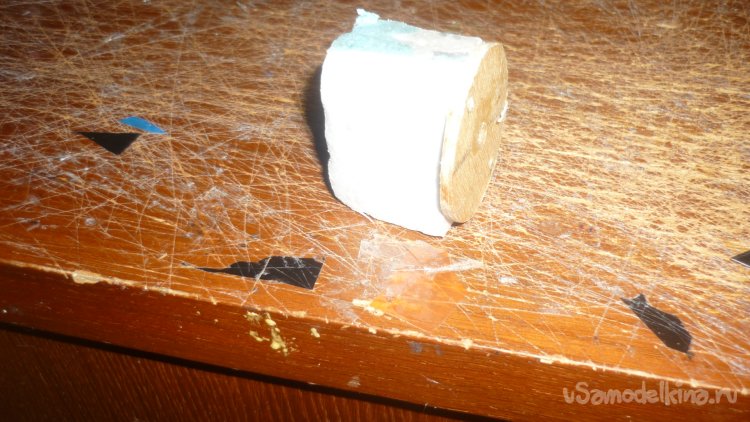

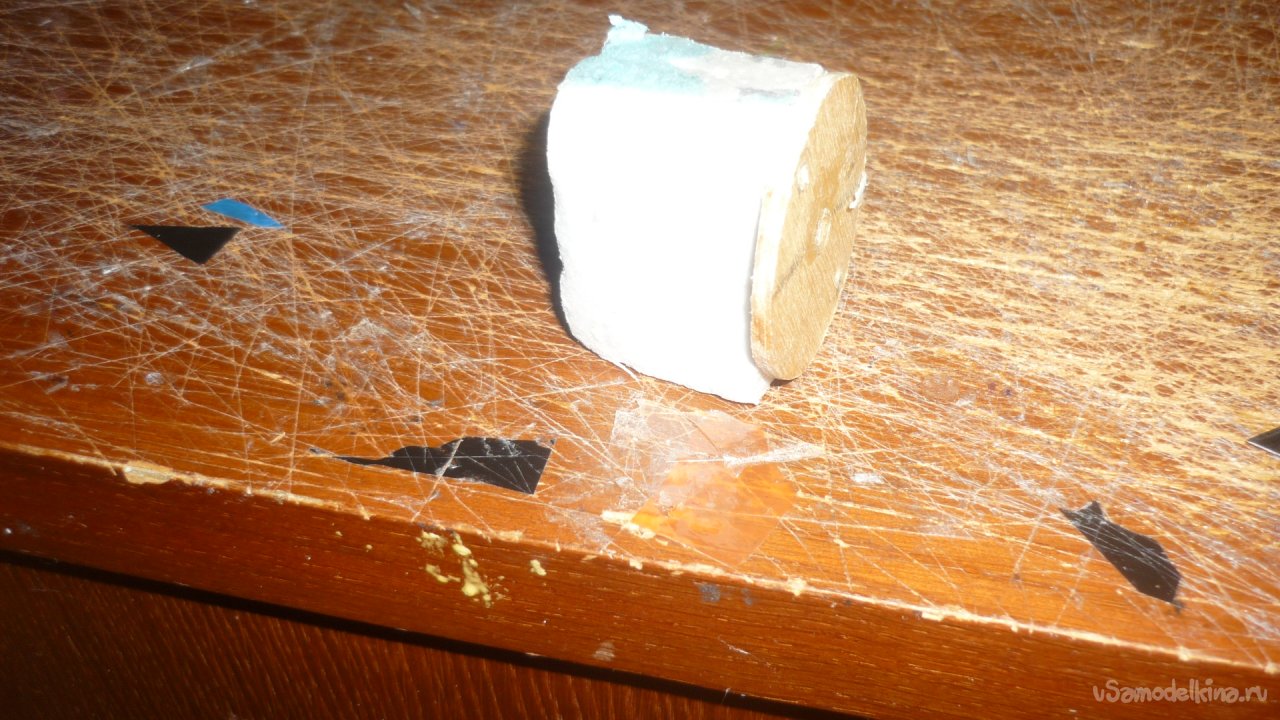

Вырезал из утеплителя кусочек , приклеил на него кусочек 3 мм. фанеры и установил вот так мотор с винтом.

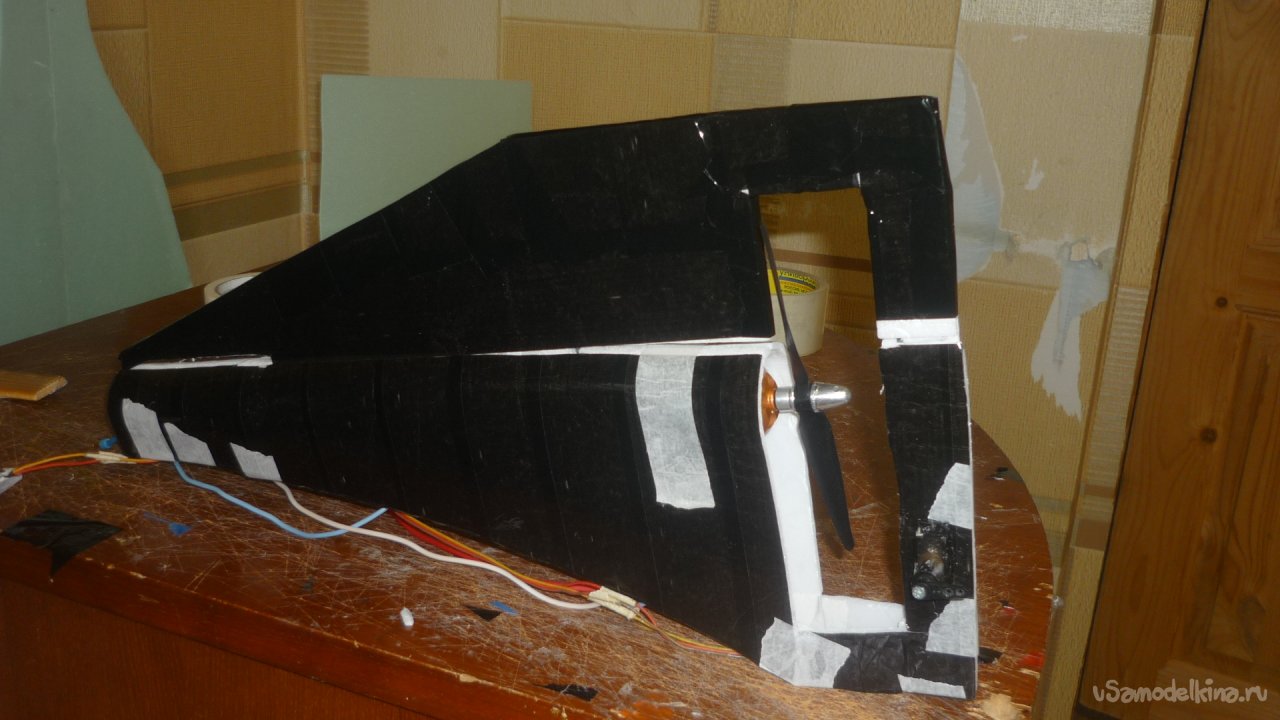

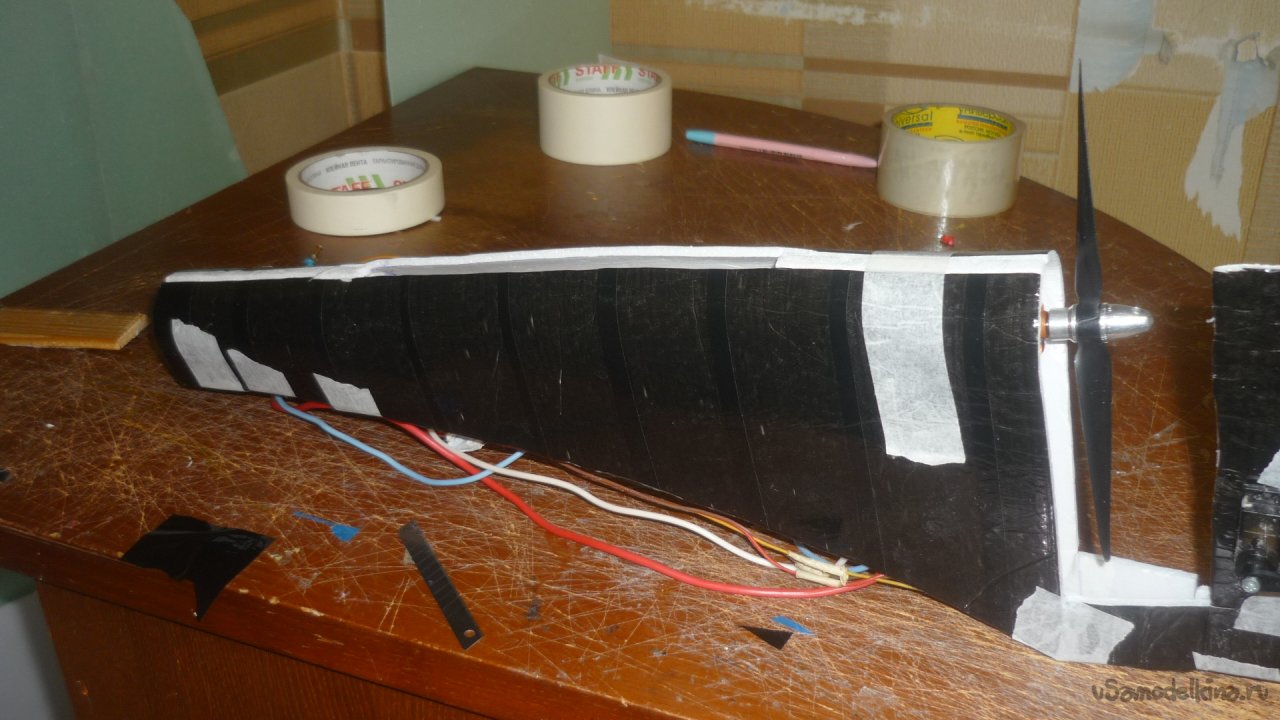

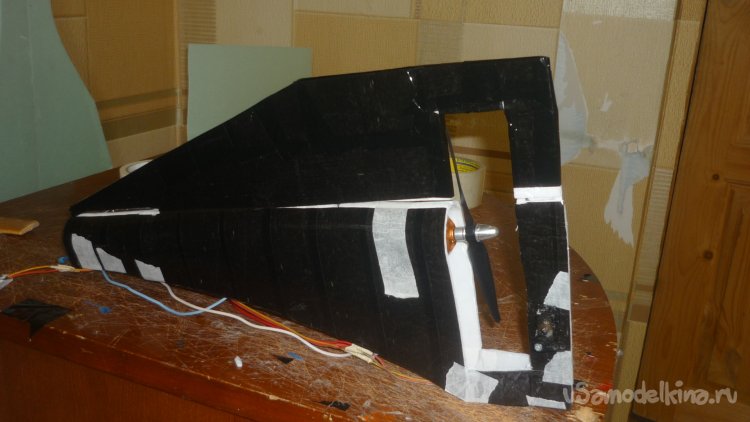

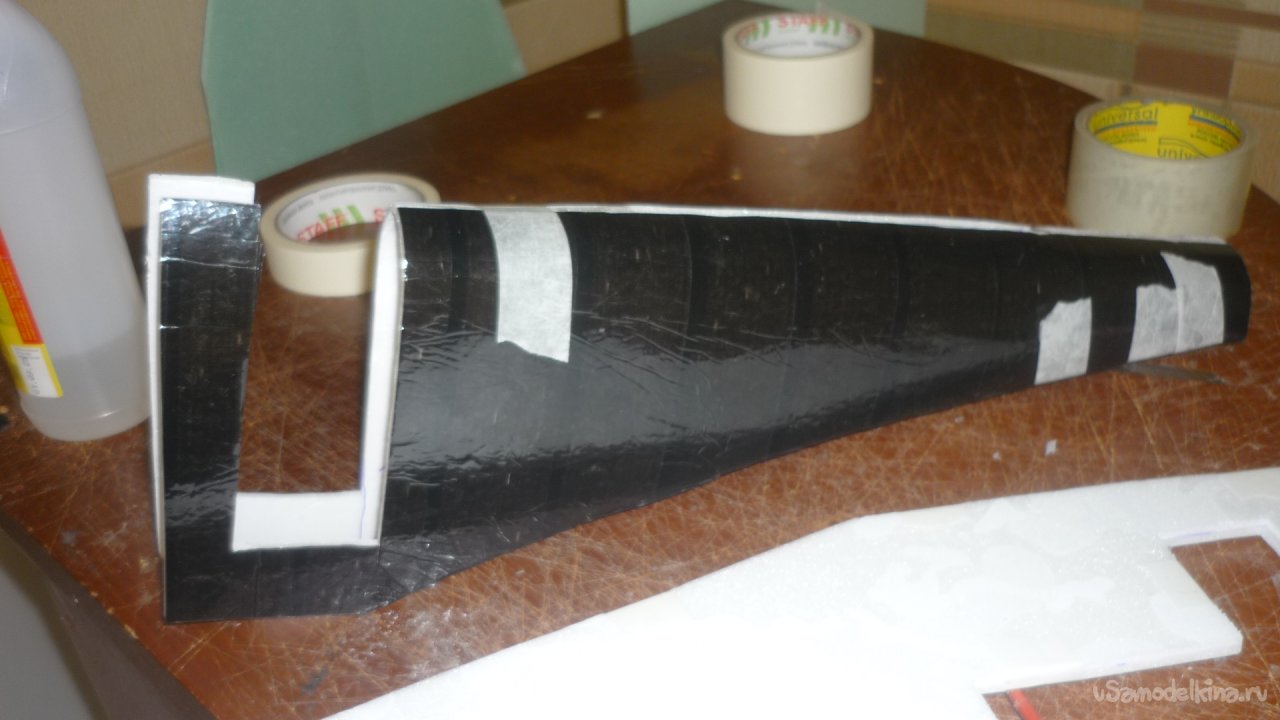

Получилась вот такая сложная конструкция под названием - гаргрот.

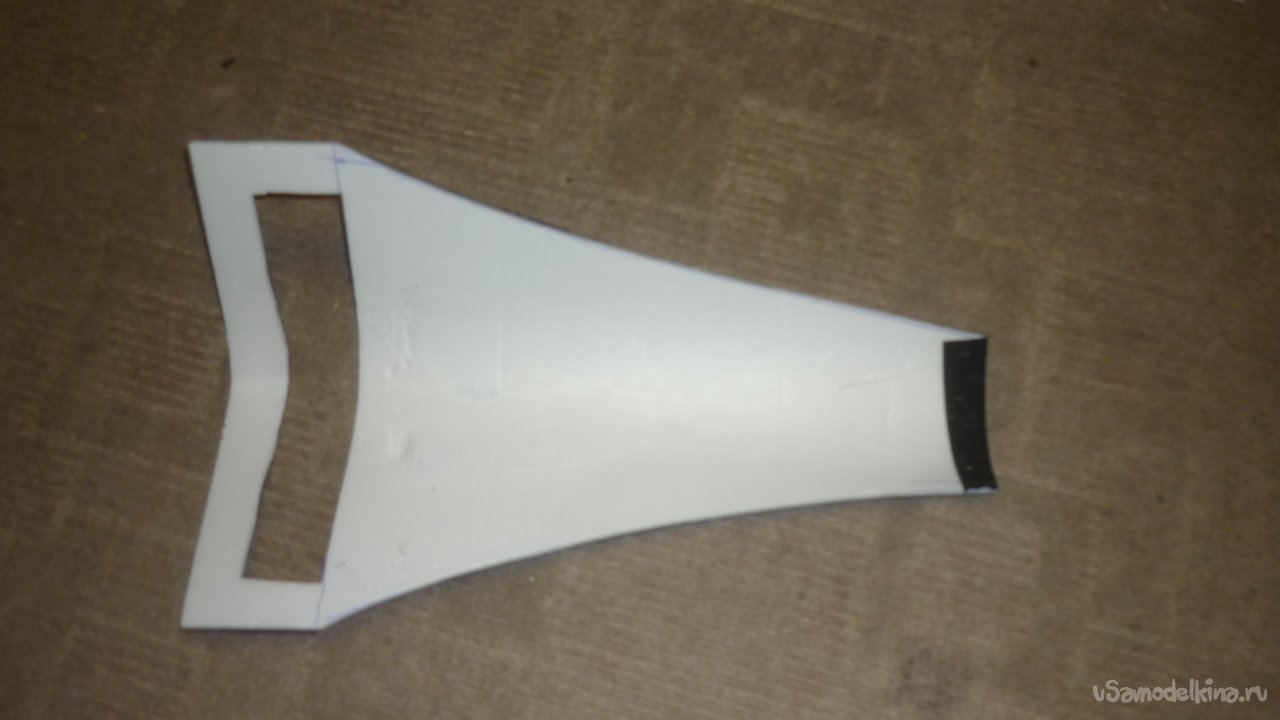

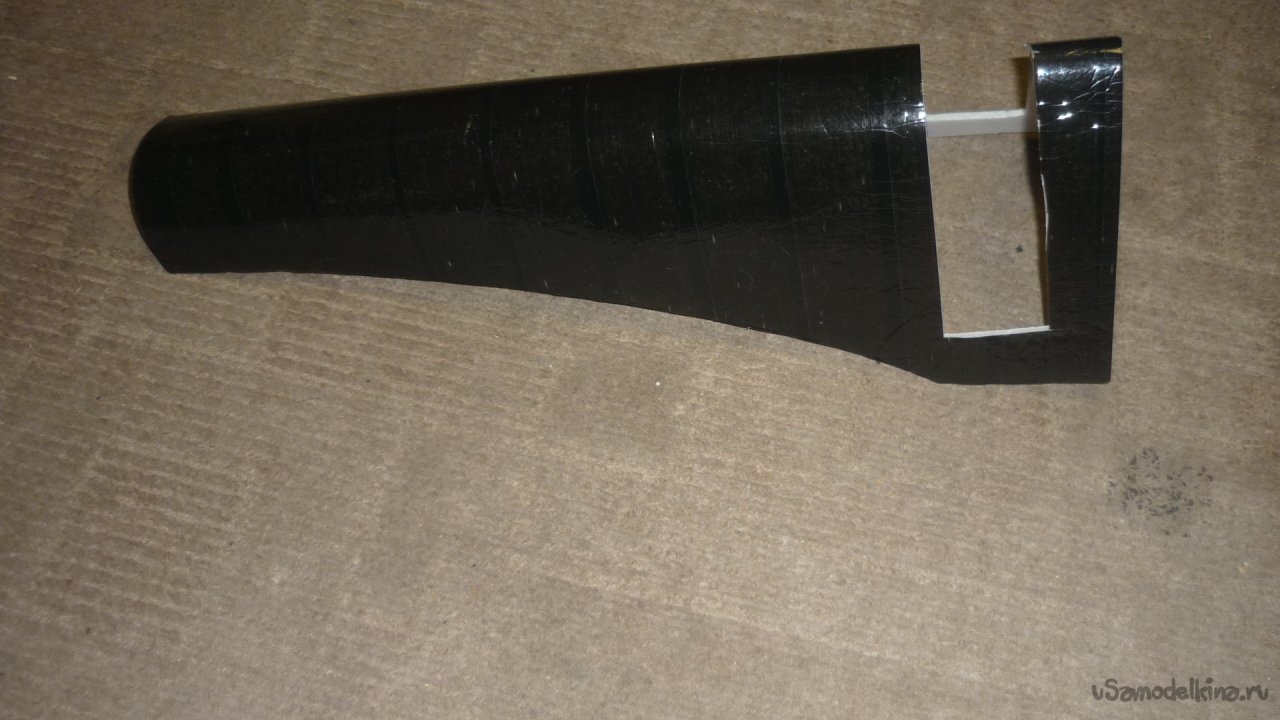

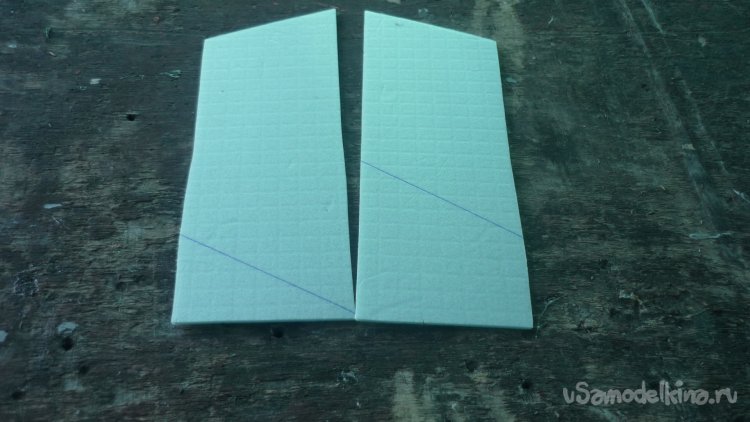

Вырезал заготовки для киля. Он склеивается из двух слоёв потолочки.
Сделал прорезь для установки киля.
Смонтировал мотораму с мотором.

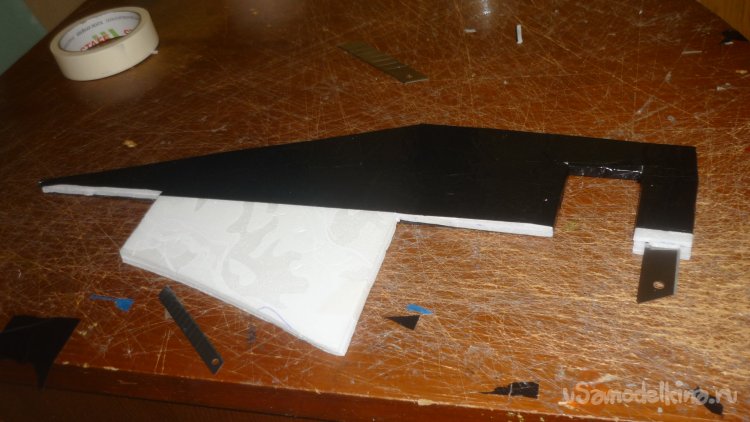

Обтянул киль чёрным скотчем. и примерил на гаргрот.

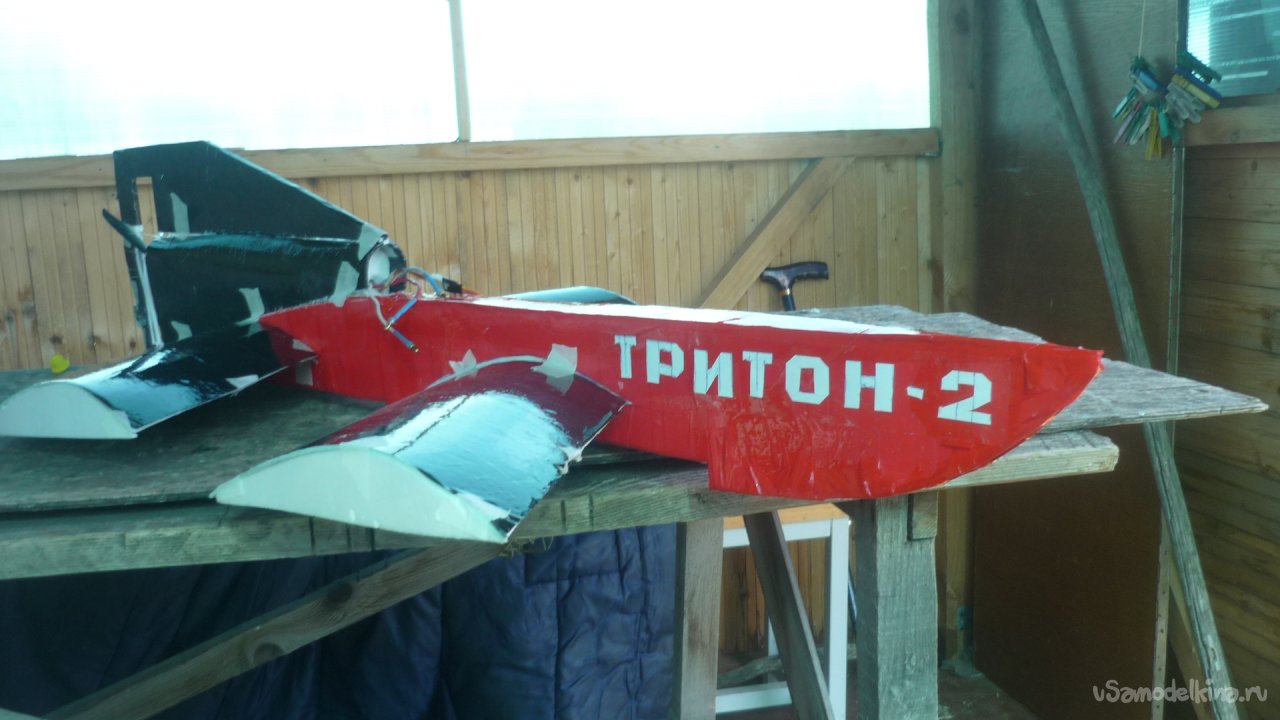

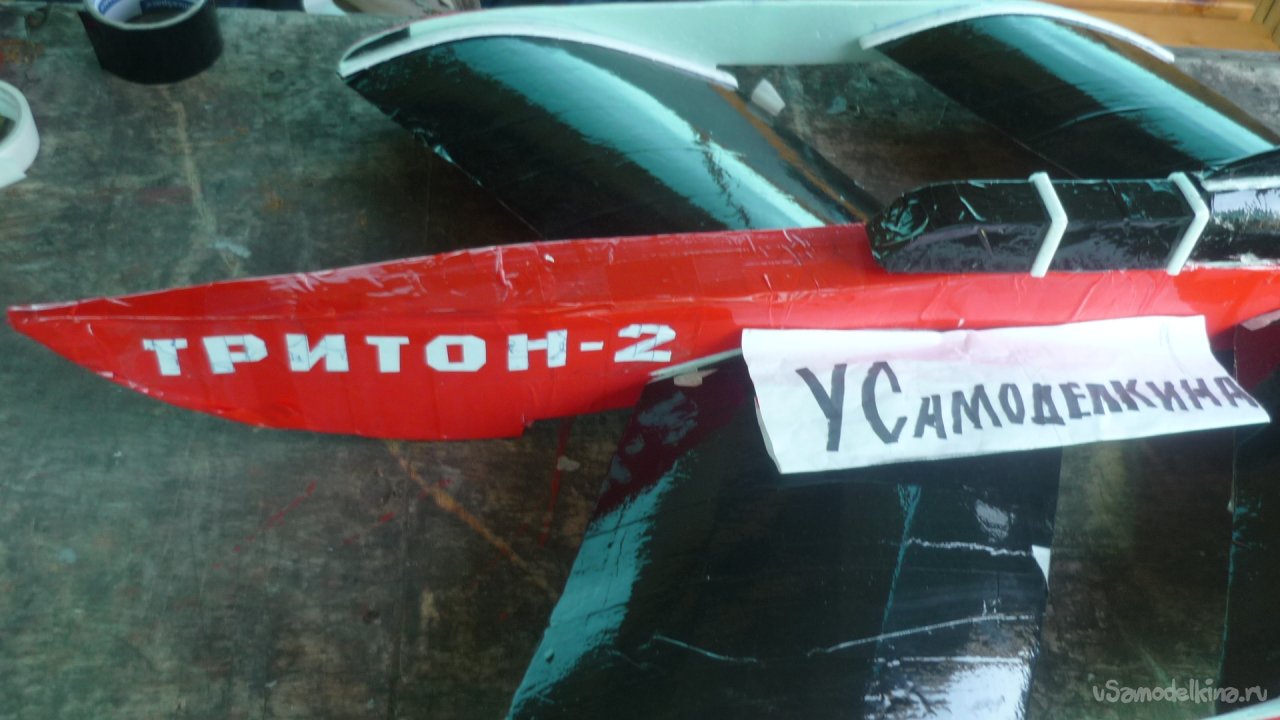

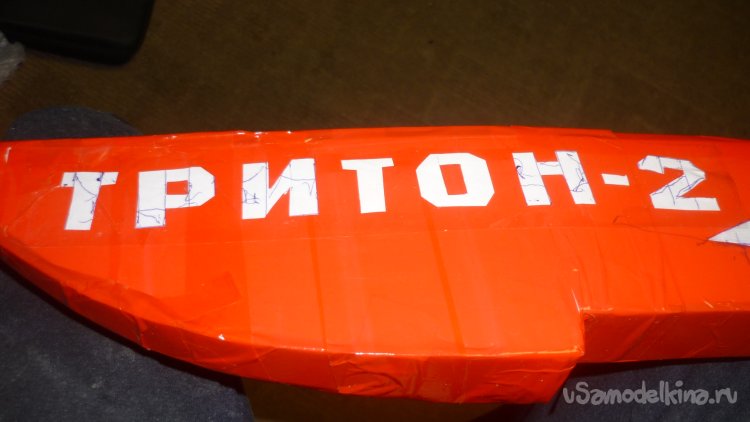

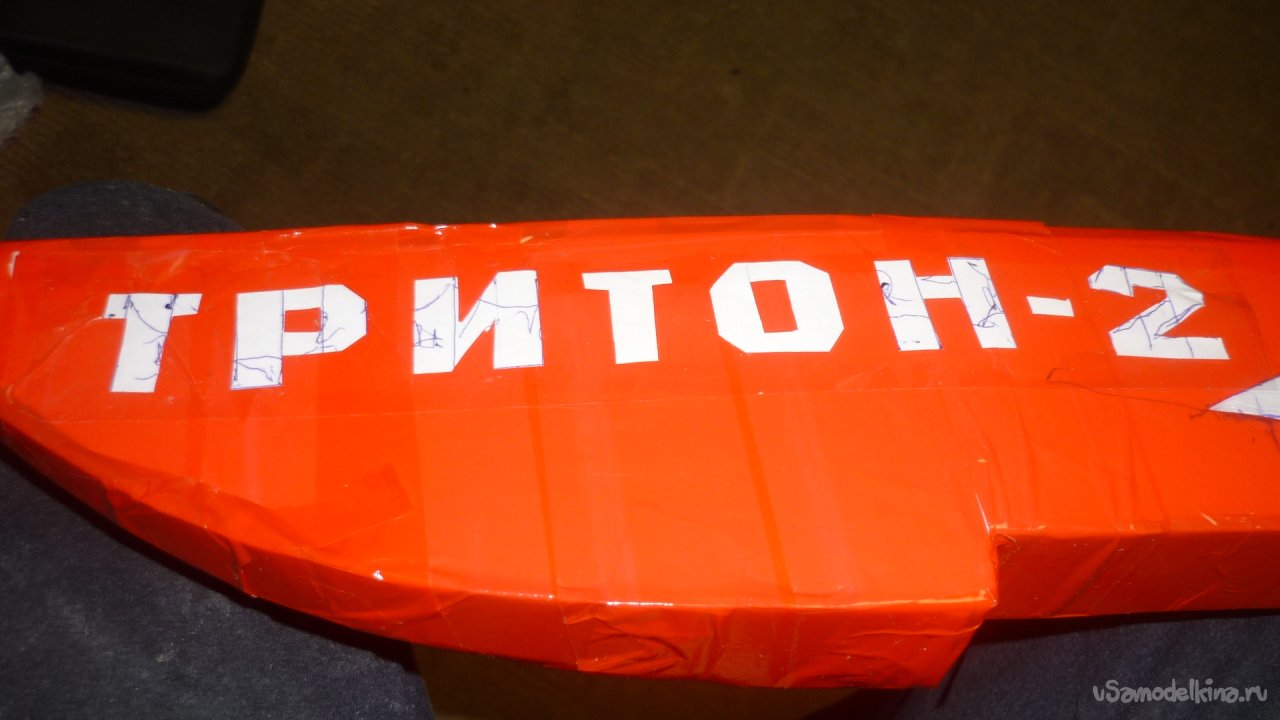

Вырезал буквы и смонтировал надписи.

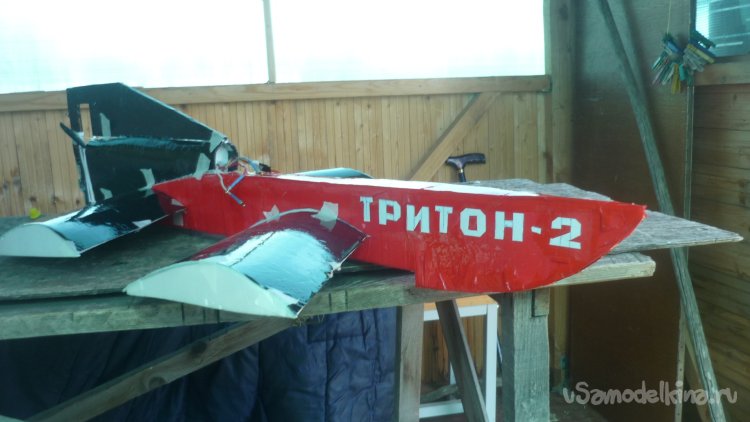

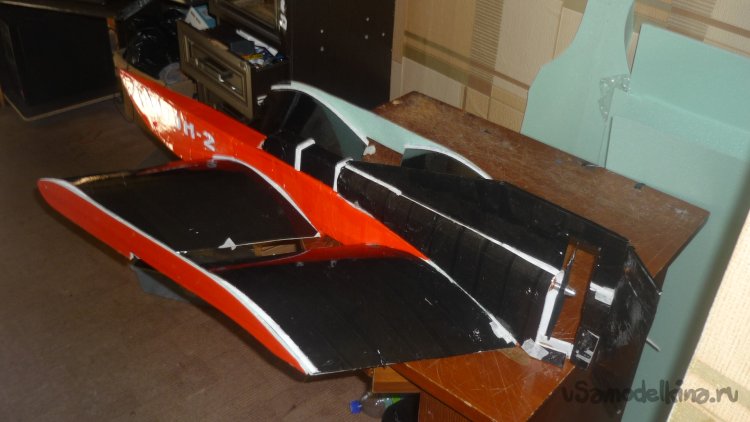

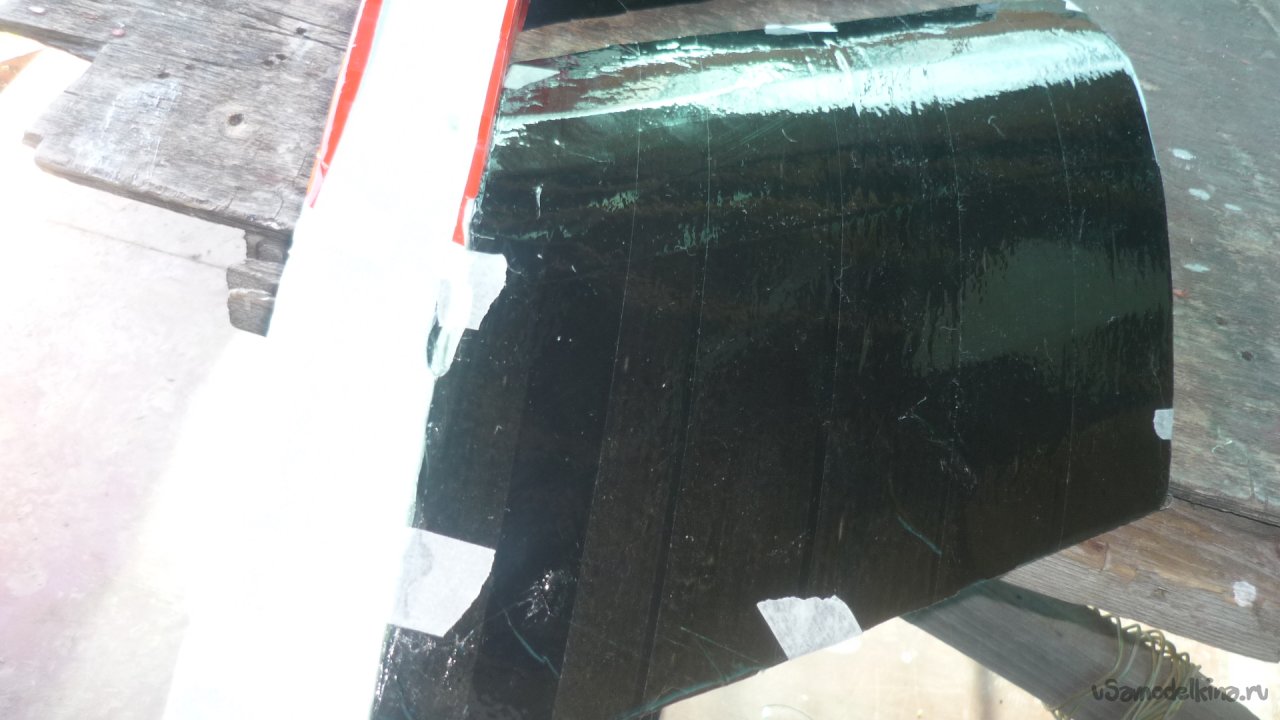

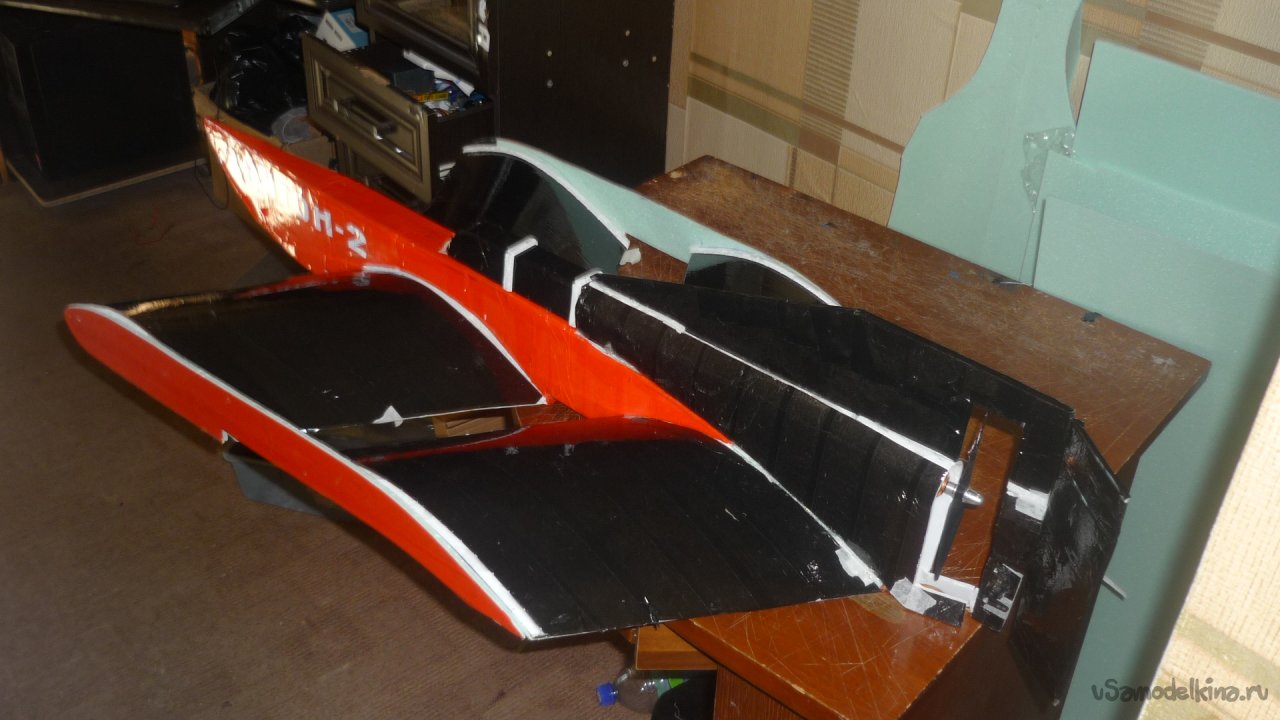

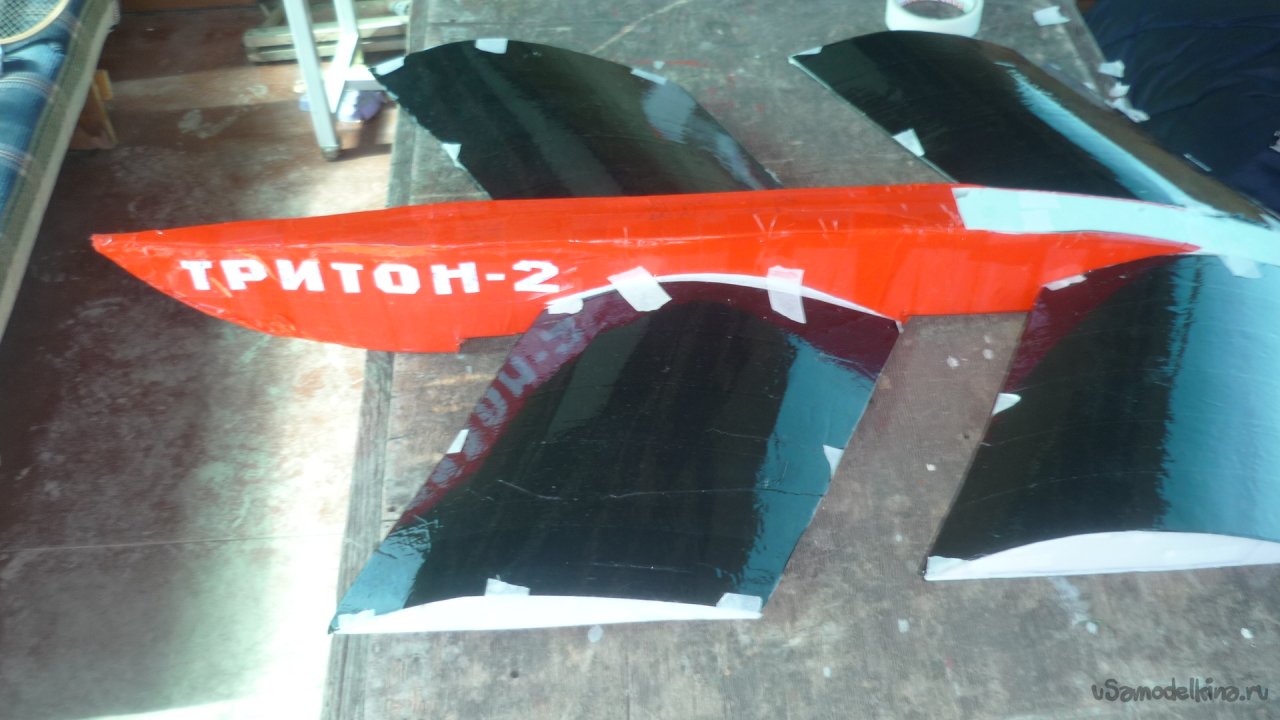

Приступил к монтажу крыльев на фюзеляж.

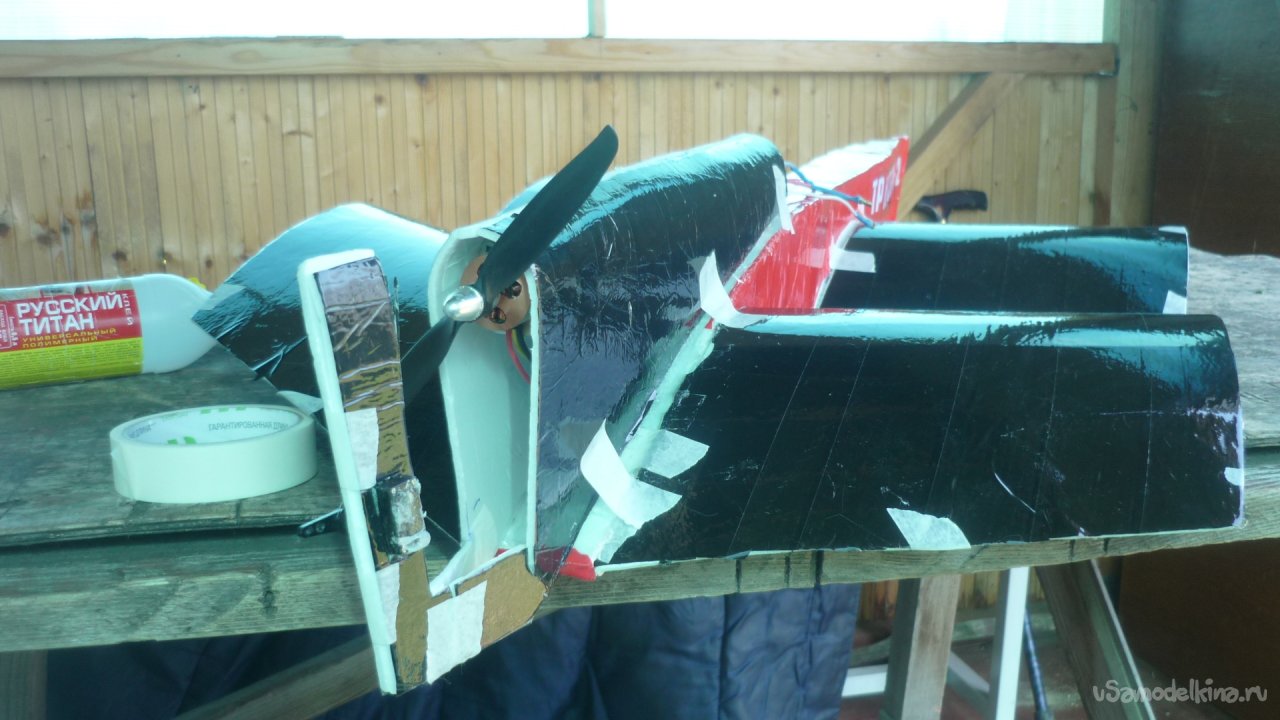

Монтирую гаргрот

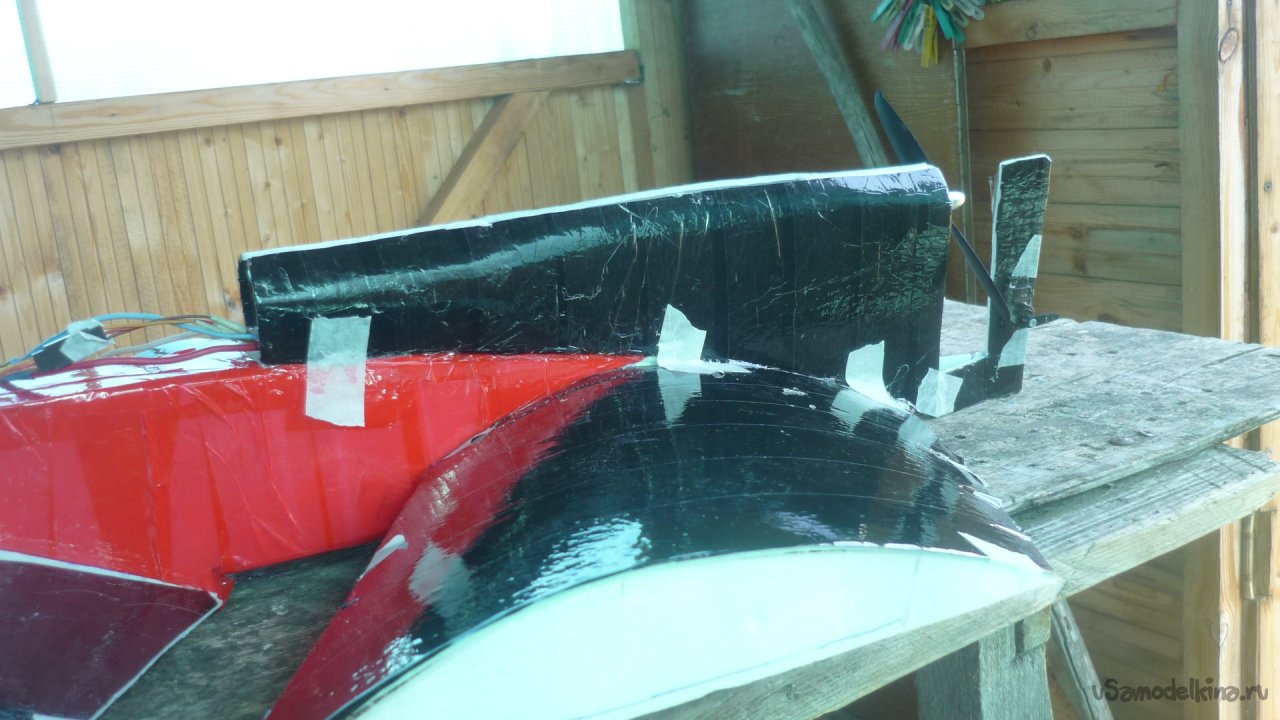

В гаргрот вклеиваю киль.

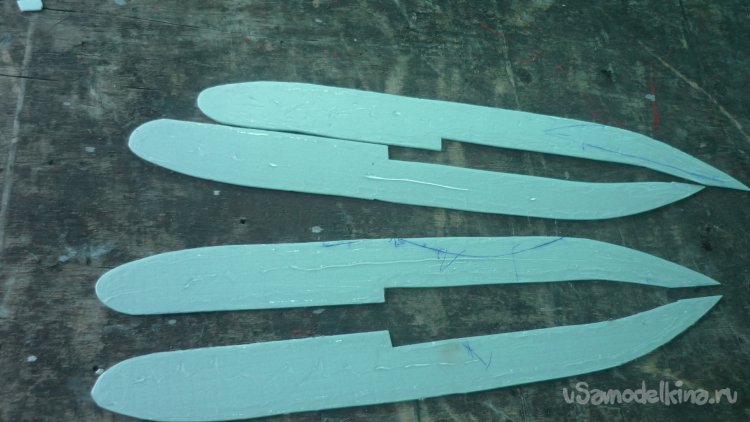

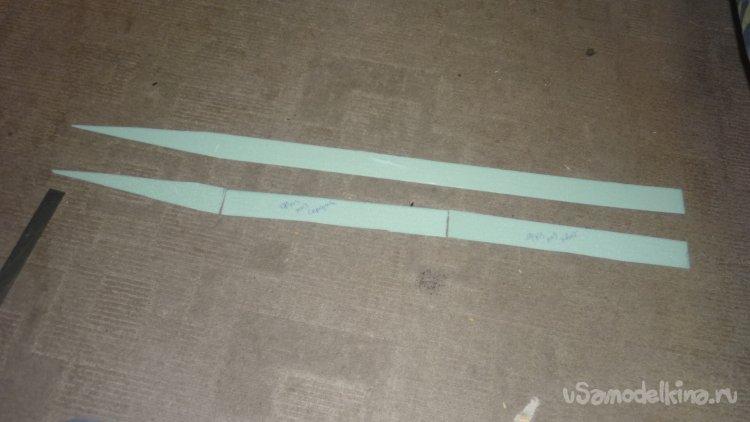

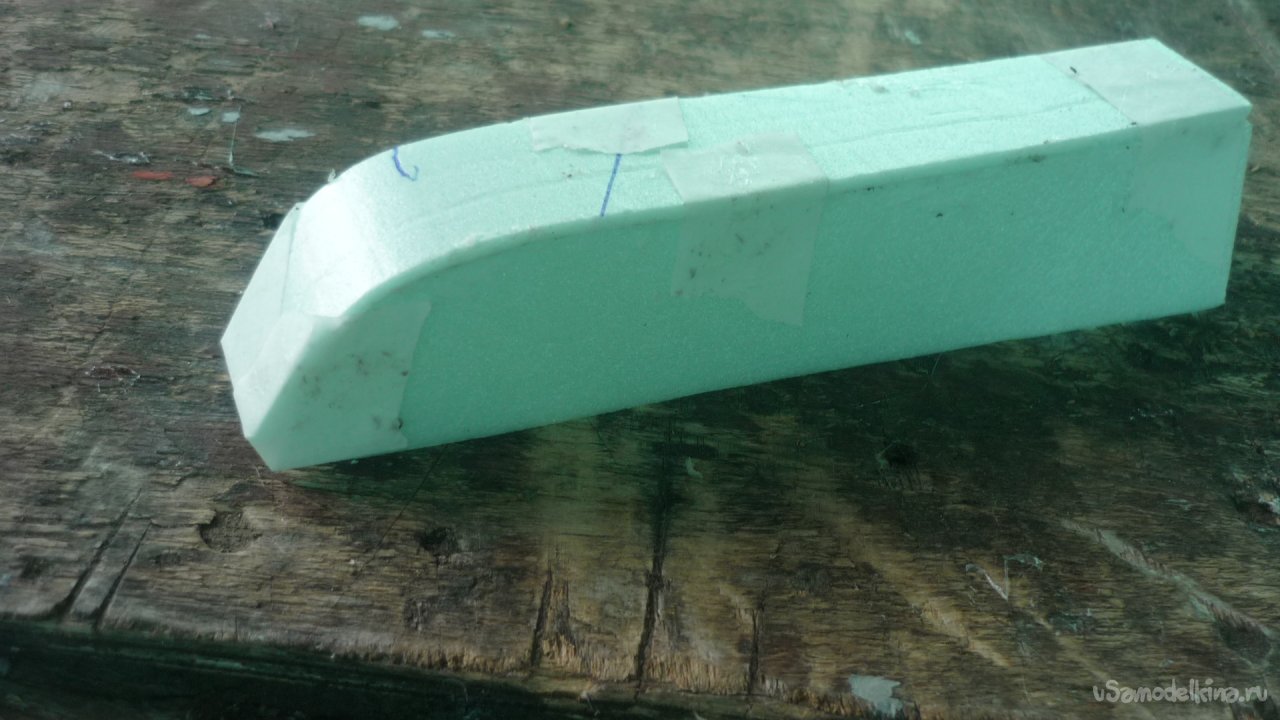

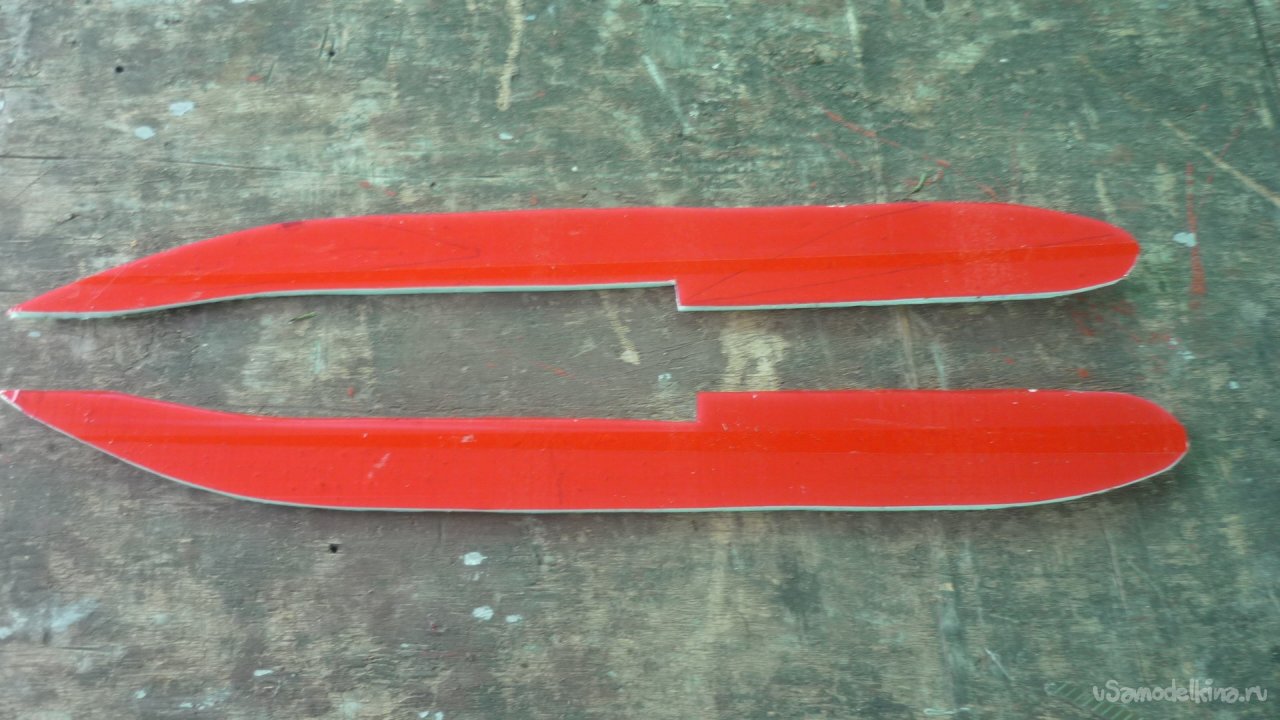

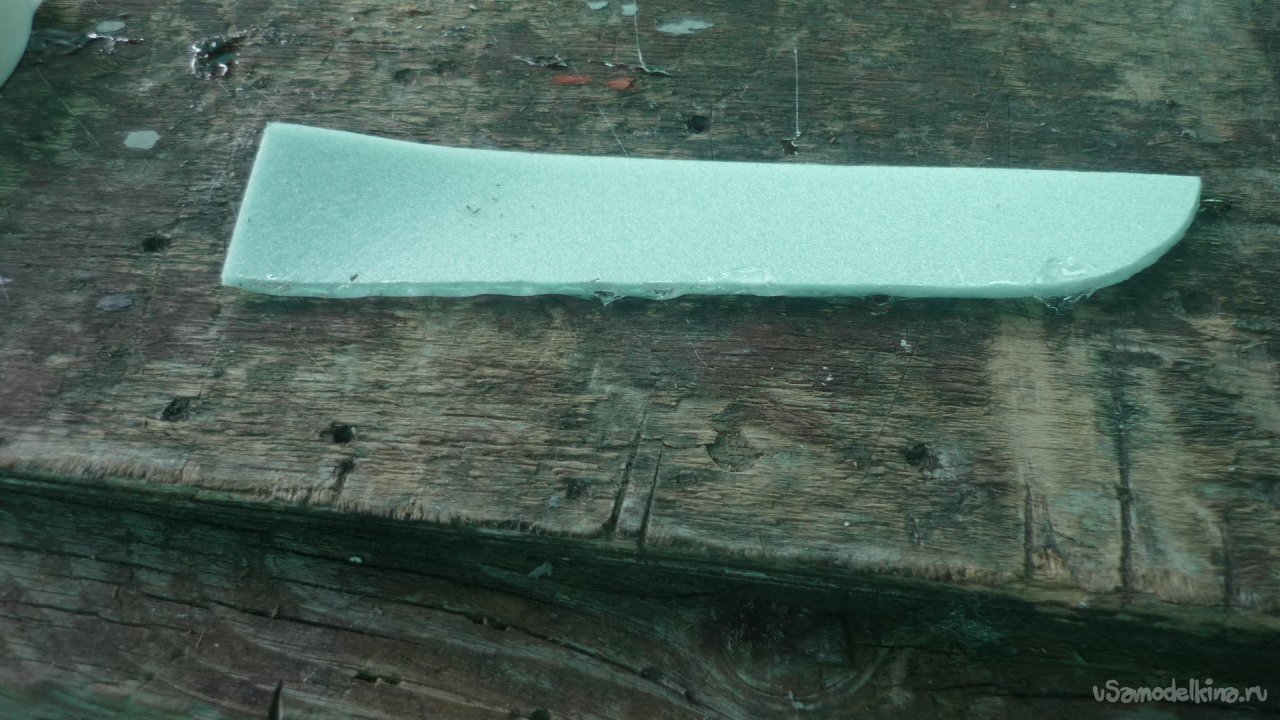

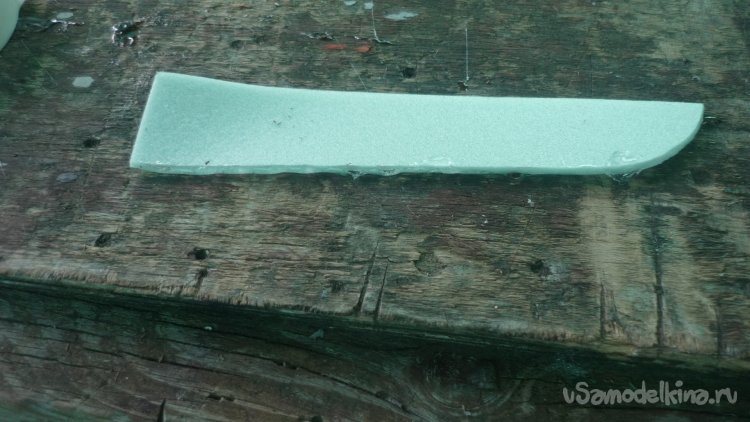

Склеиваю заготовки соединительных балок концов крыльев, которые выполняют функцию боковых поплавков.

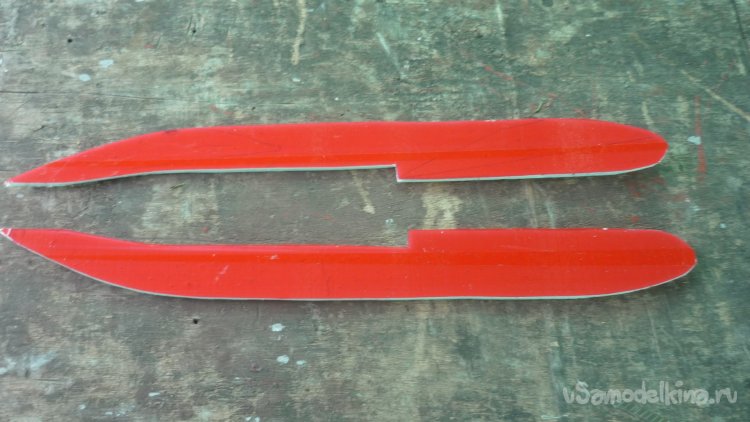

Обтянул их красным скотчем.

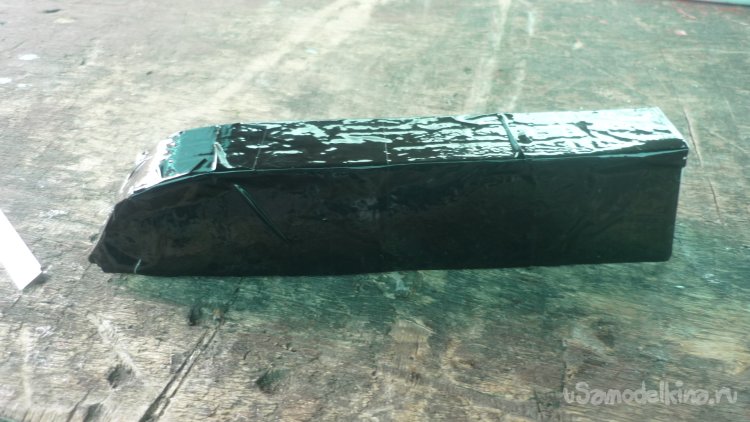

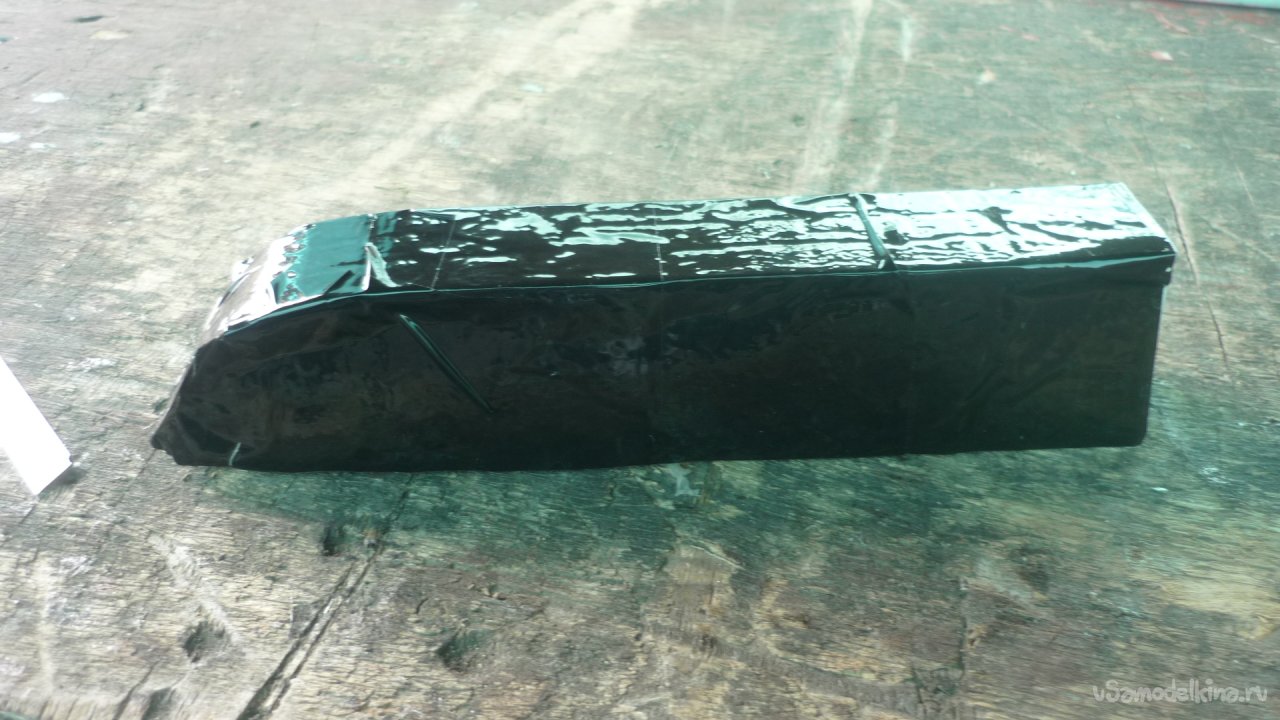

Вырезал звготовки и склеил кабину, обтянул её чёрным скотчем.

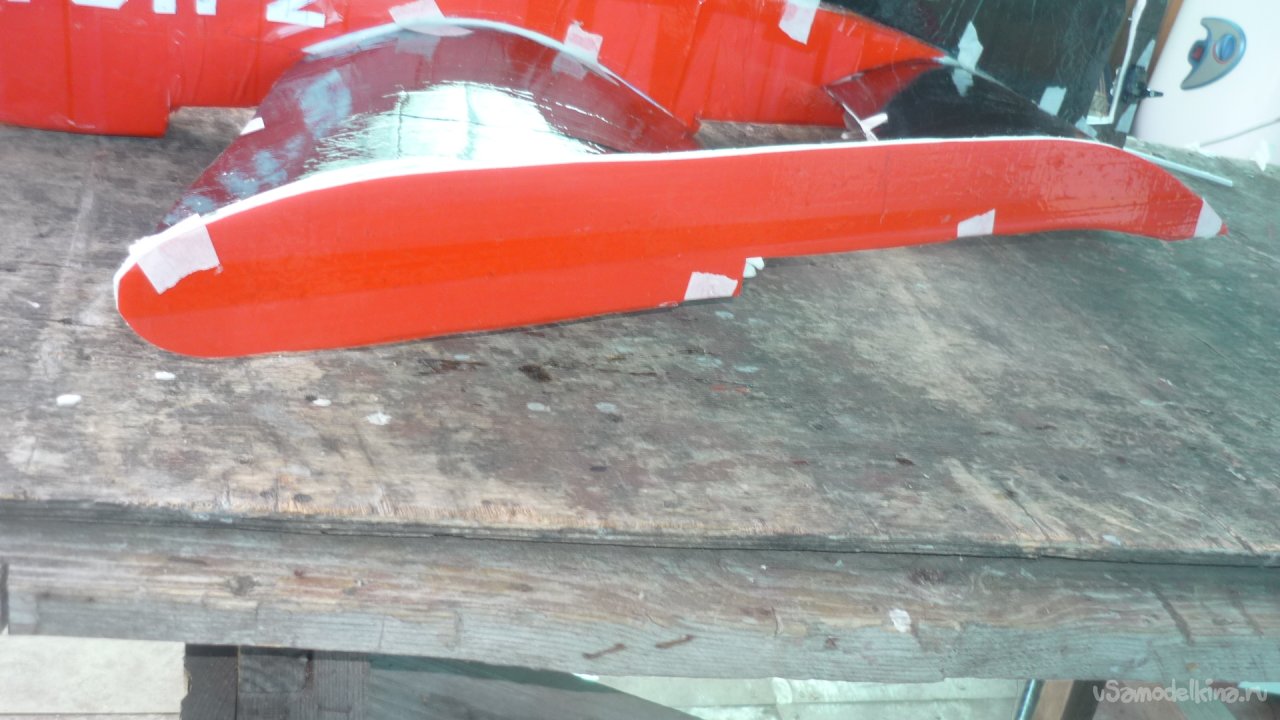

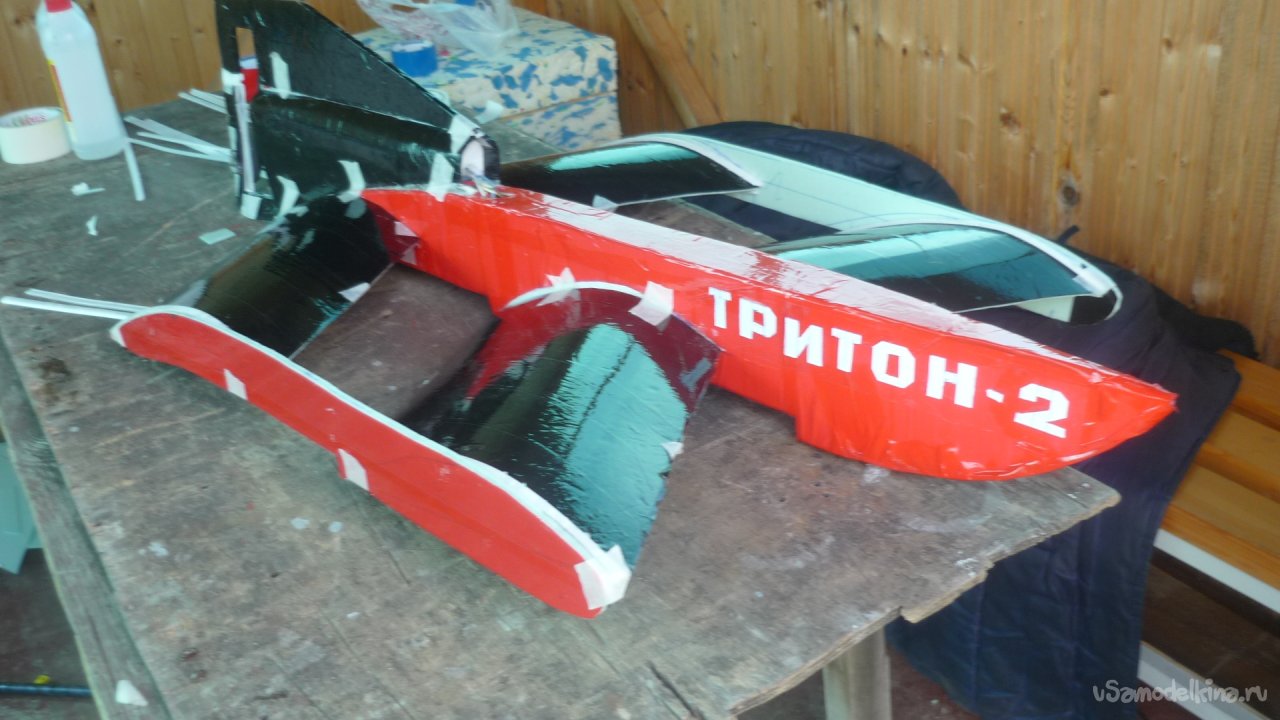

Смонтировал соединительные балки - поплавки на концы крыльев.

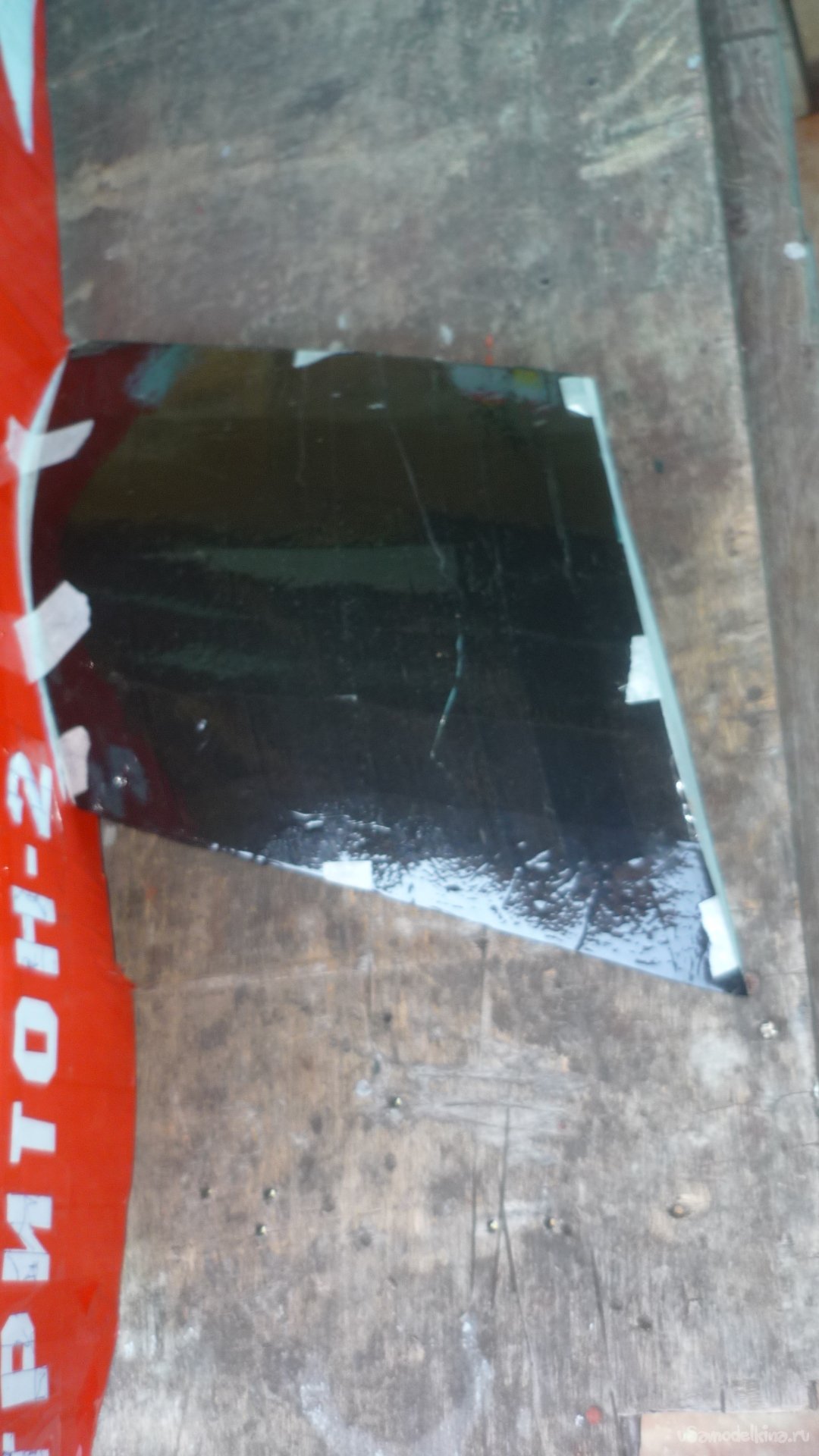

Вырезал заготовки для руля направления склеил в два слоя, обтянул чёрным скотчем и навесил.

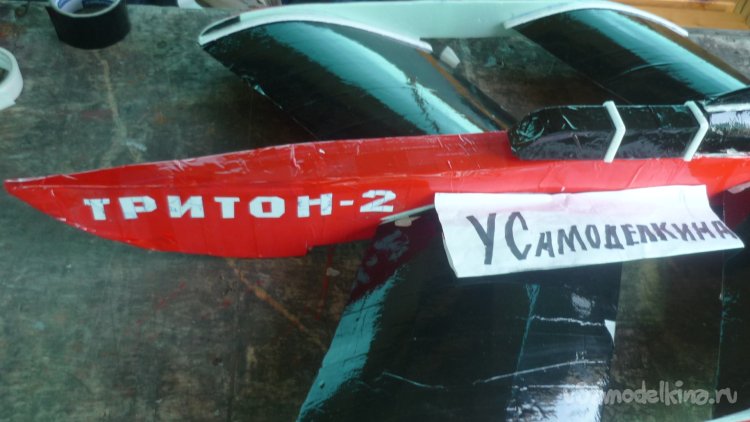

Сделал фотографии для сайта "Усамоделкина".

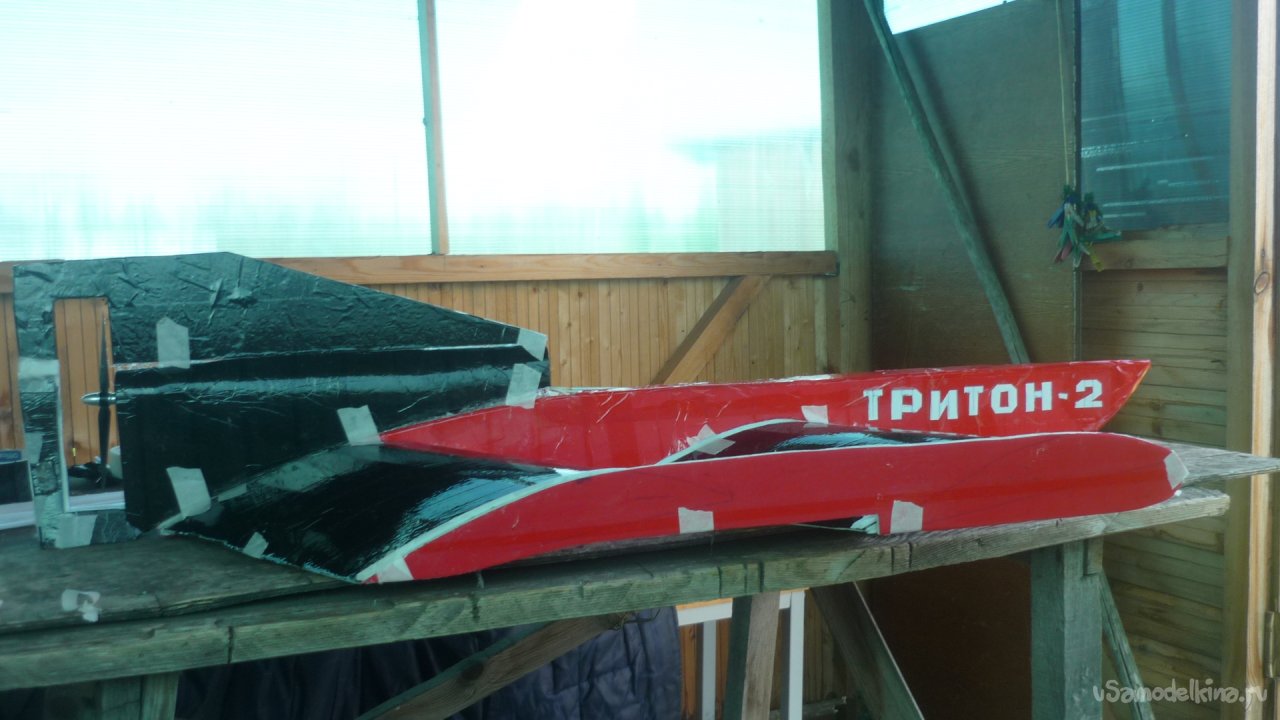

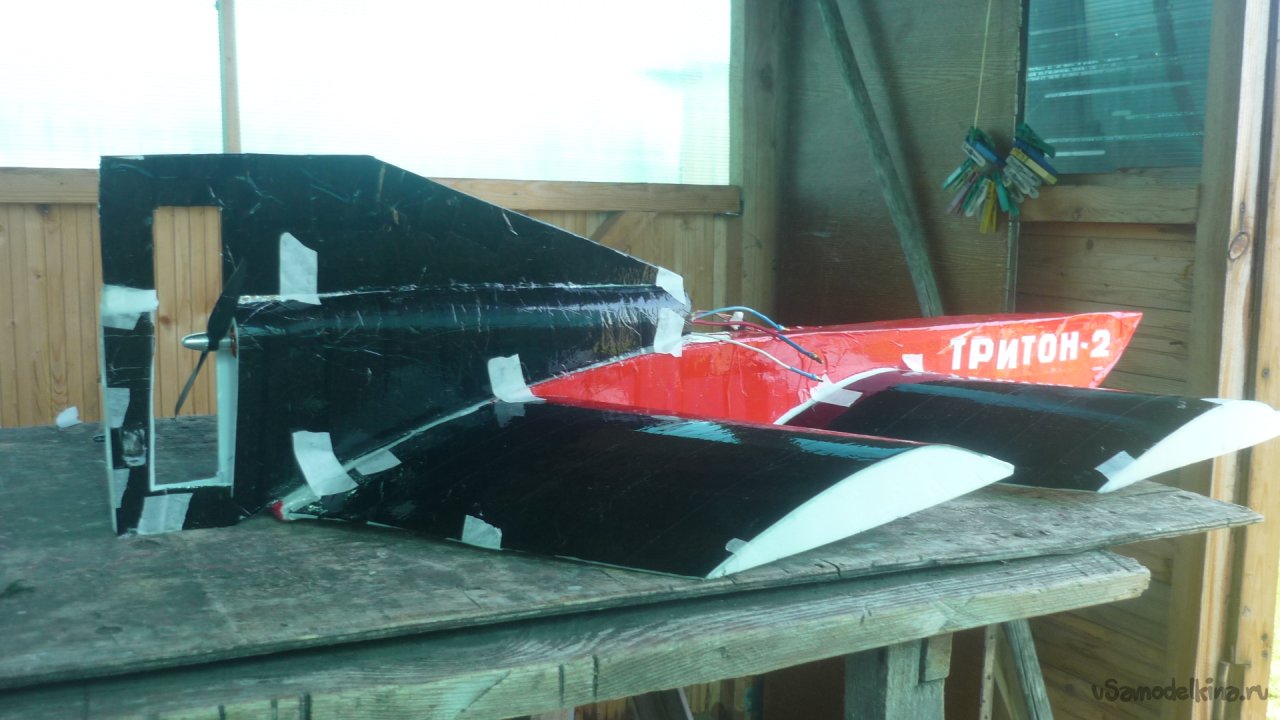

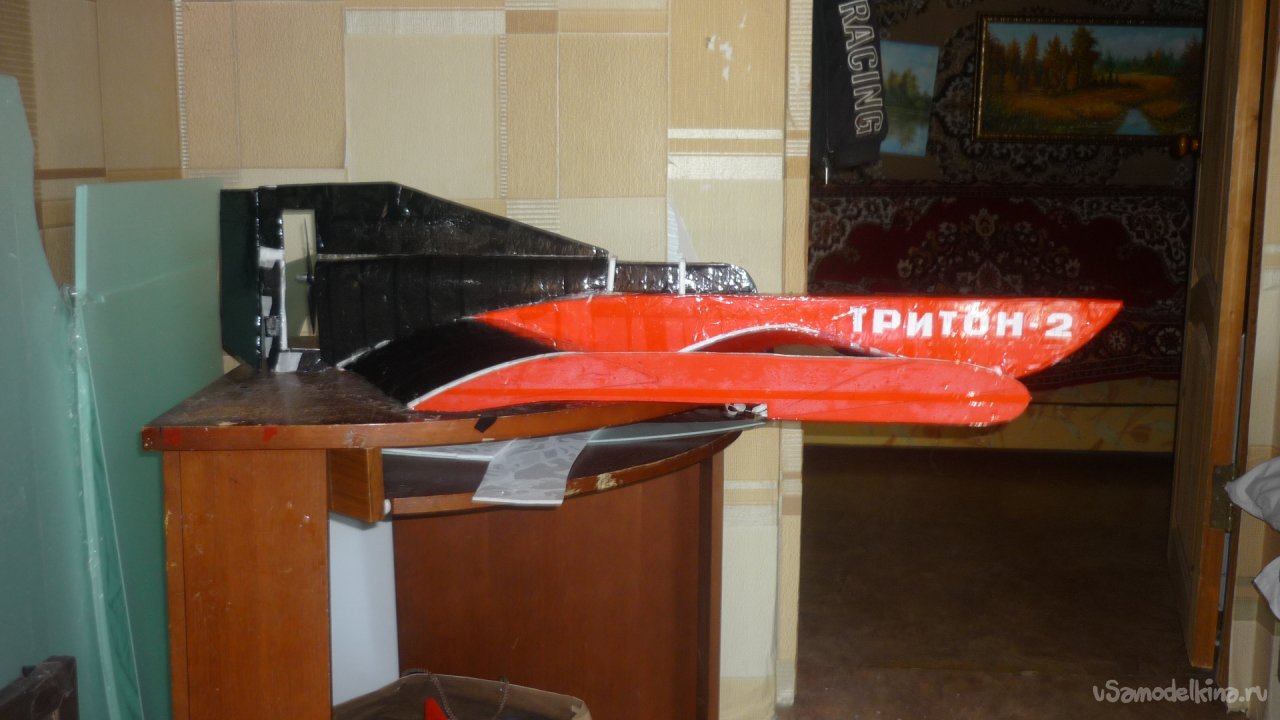

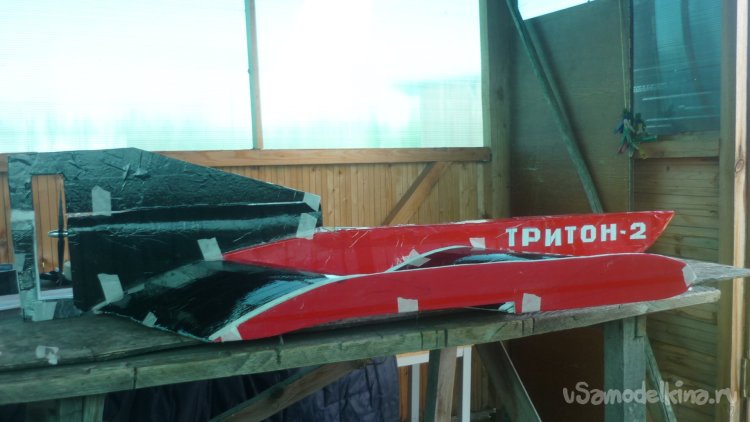

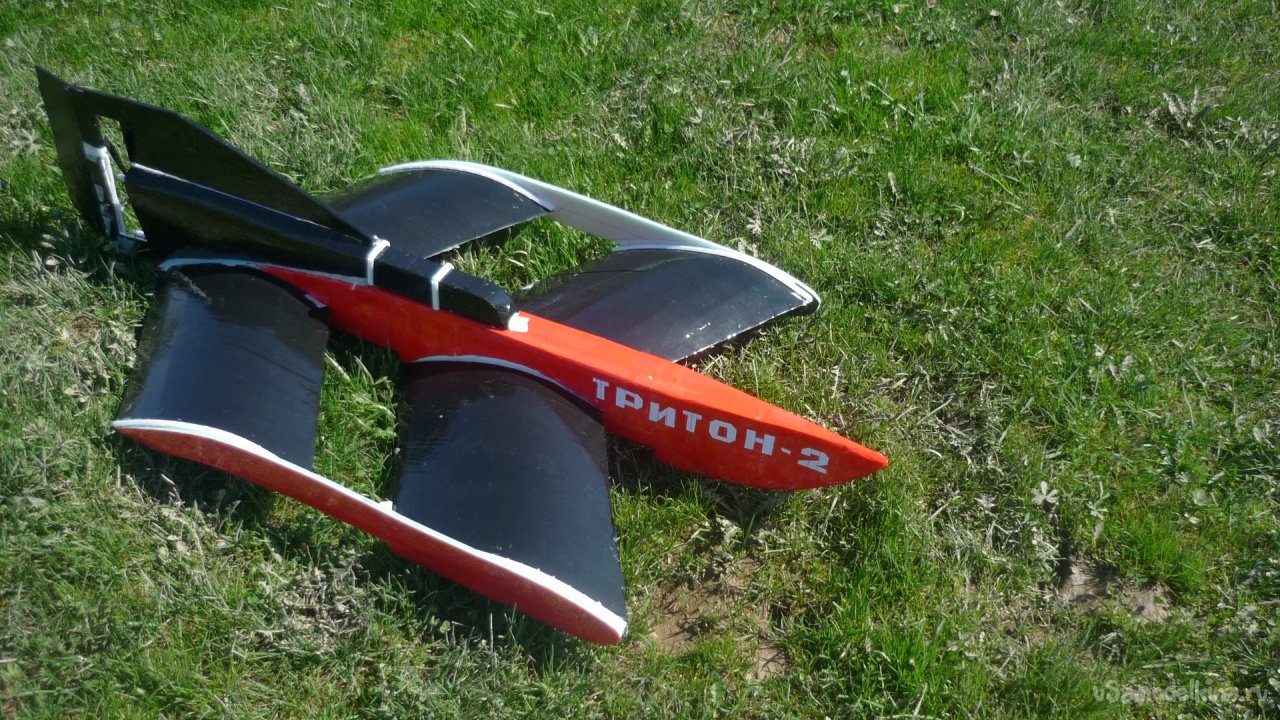

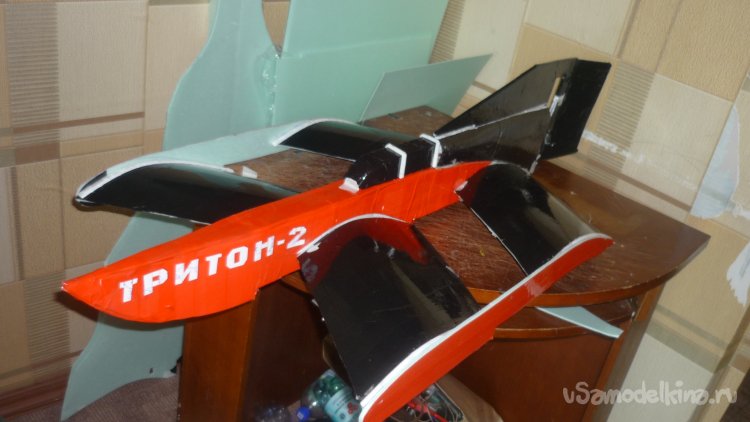

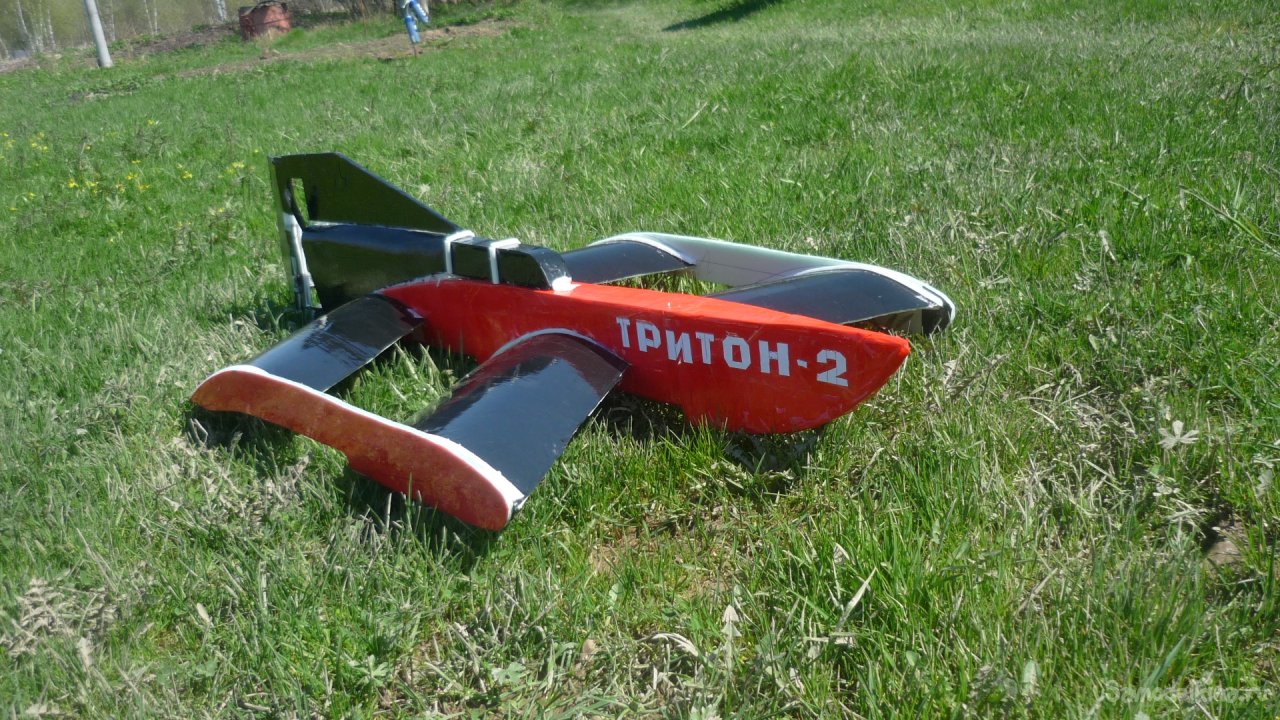

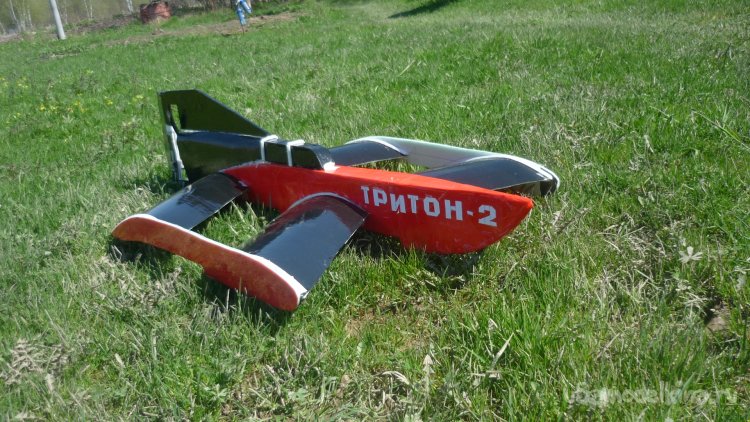

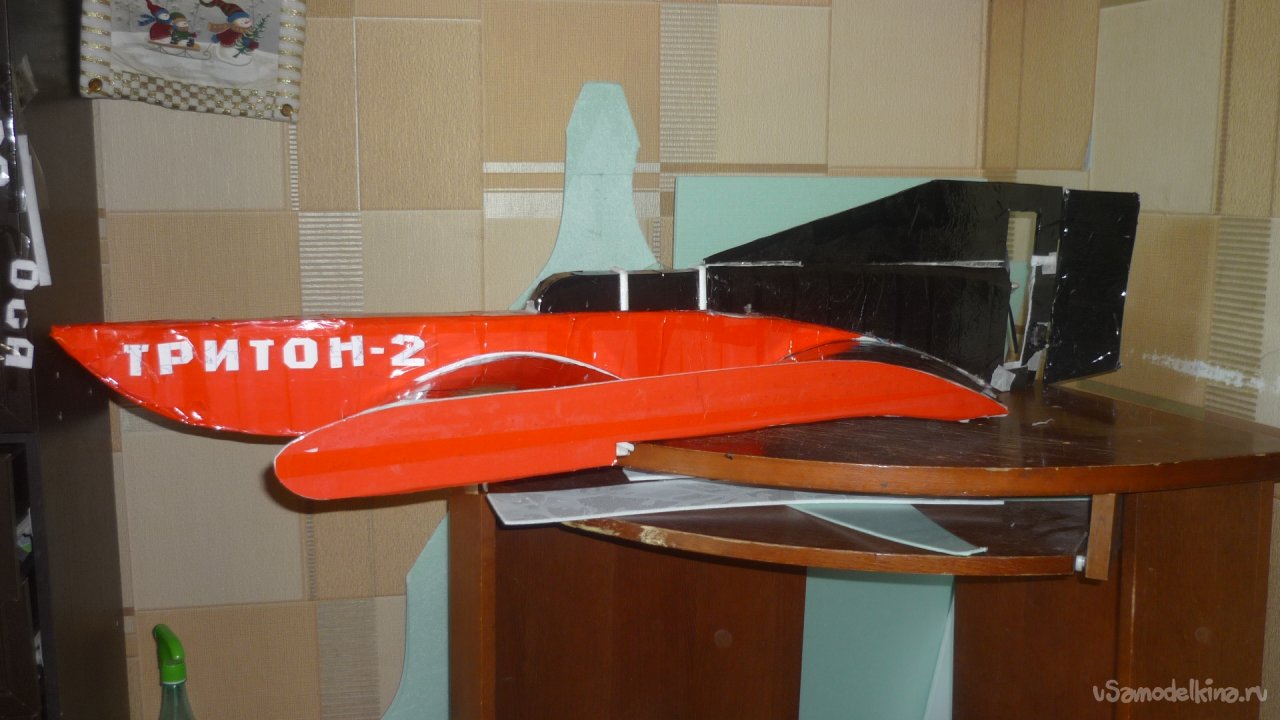

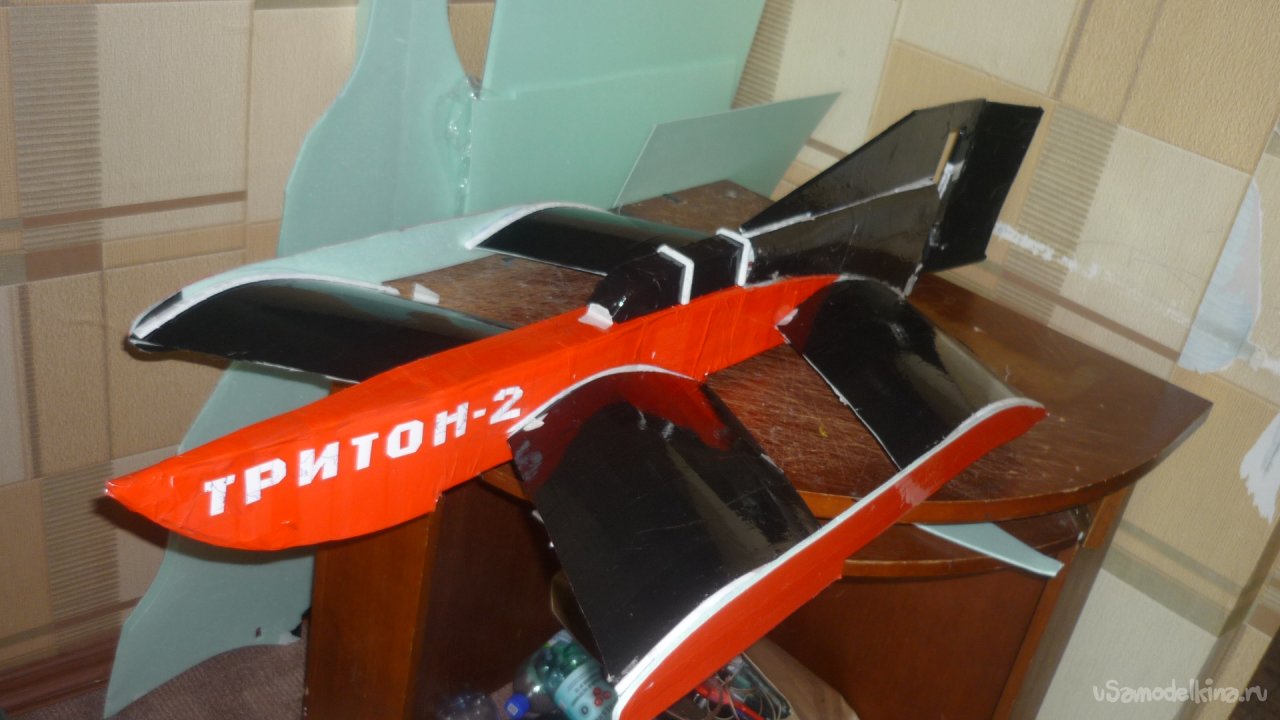

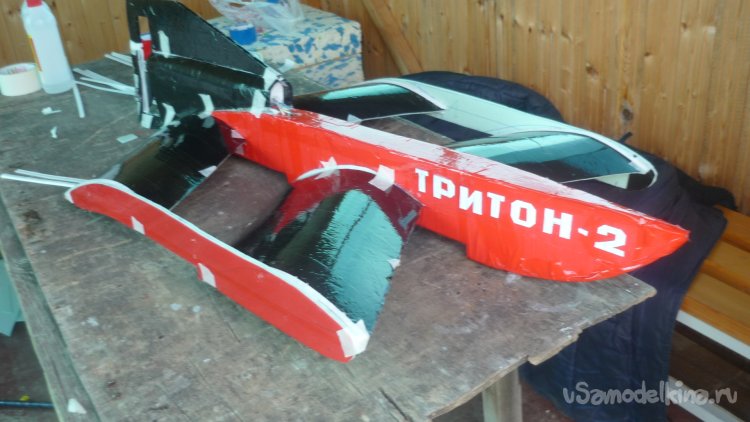

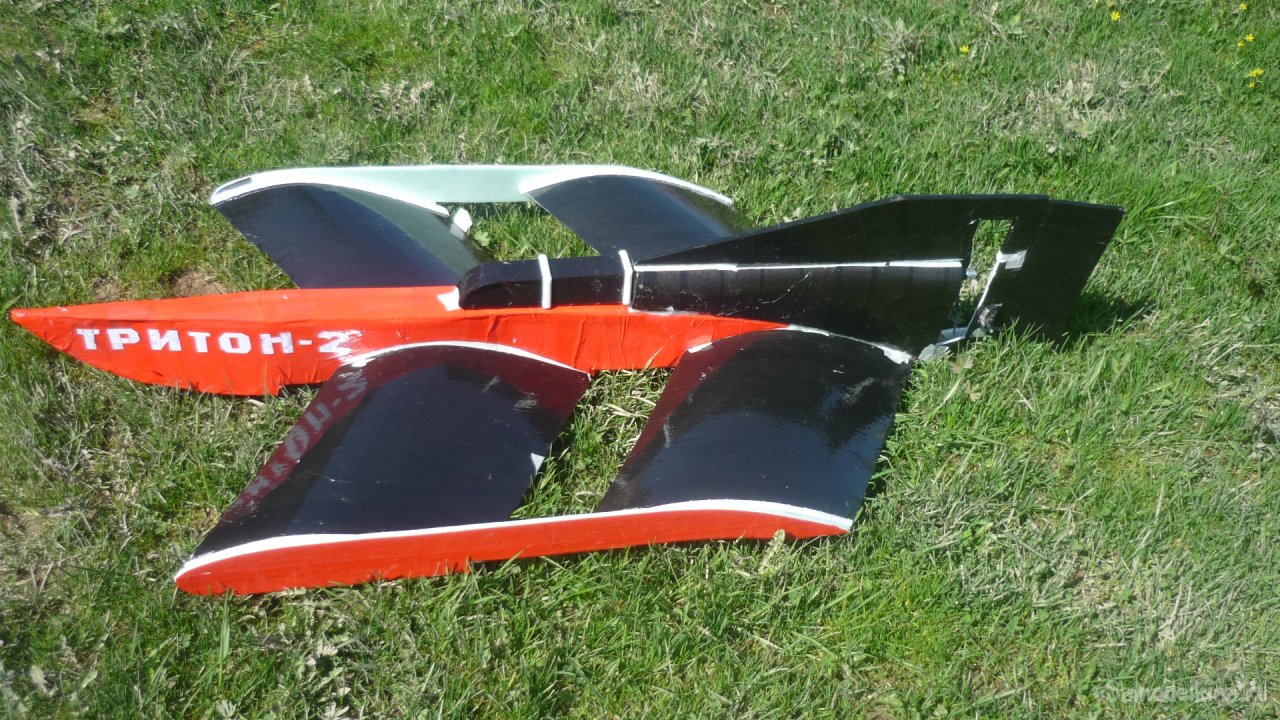

А, вот и фотографии готовой модели.
А, вот и фотогвафии готовой модели.
Хотел сделать руль высоты на задних крыльях с установкой управляющих сервомашинок, но решил пока воздержаться. Посмотря, как поведёт себя модель во время первых испытаний.
На этом прощаюсь с вами.
До скорой встречи, однако. До свидания.
