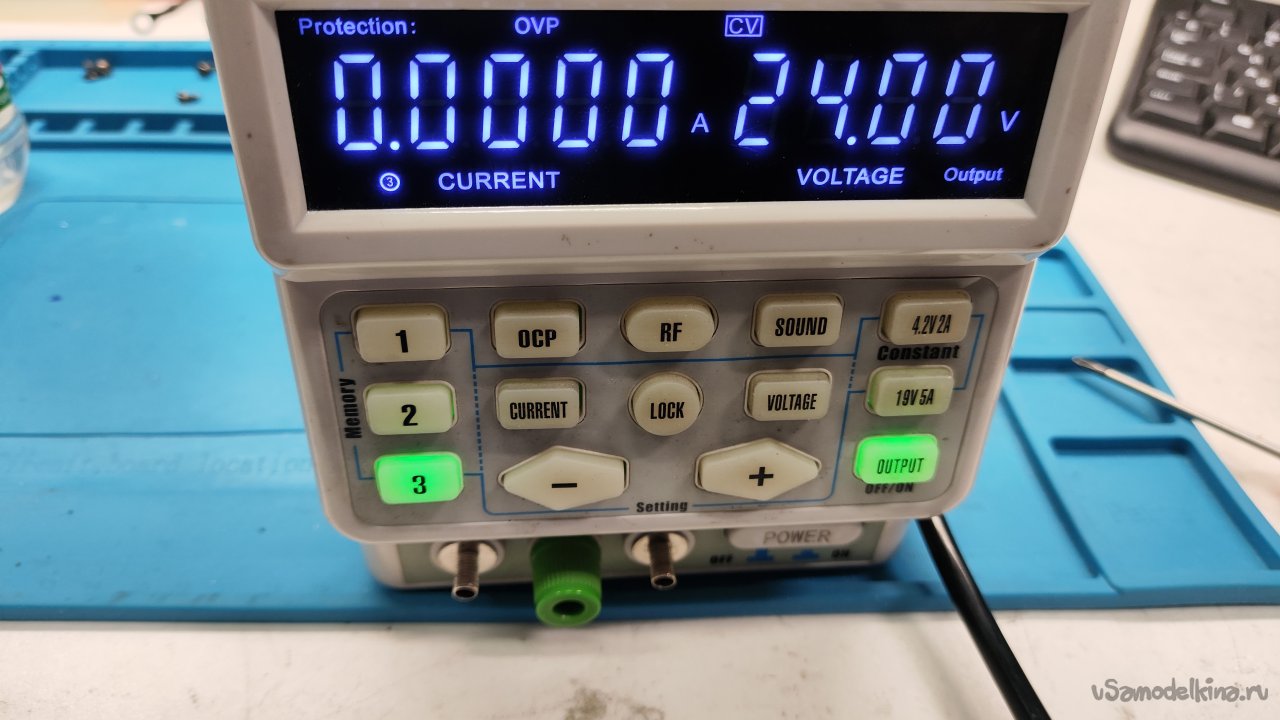

Есть на производстве хороший источник питания Element 3005D. Как можно понять из маркировки он на максимальное напряжение 30 В и ток до 5 А.

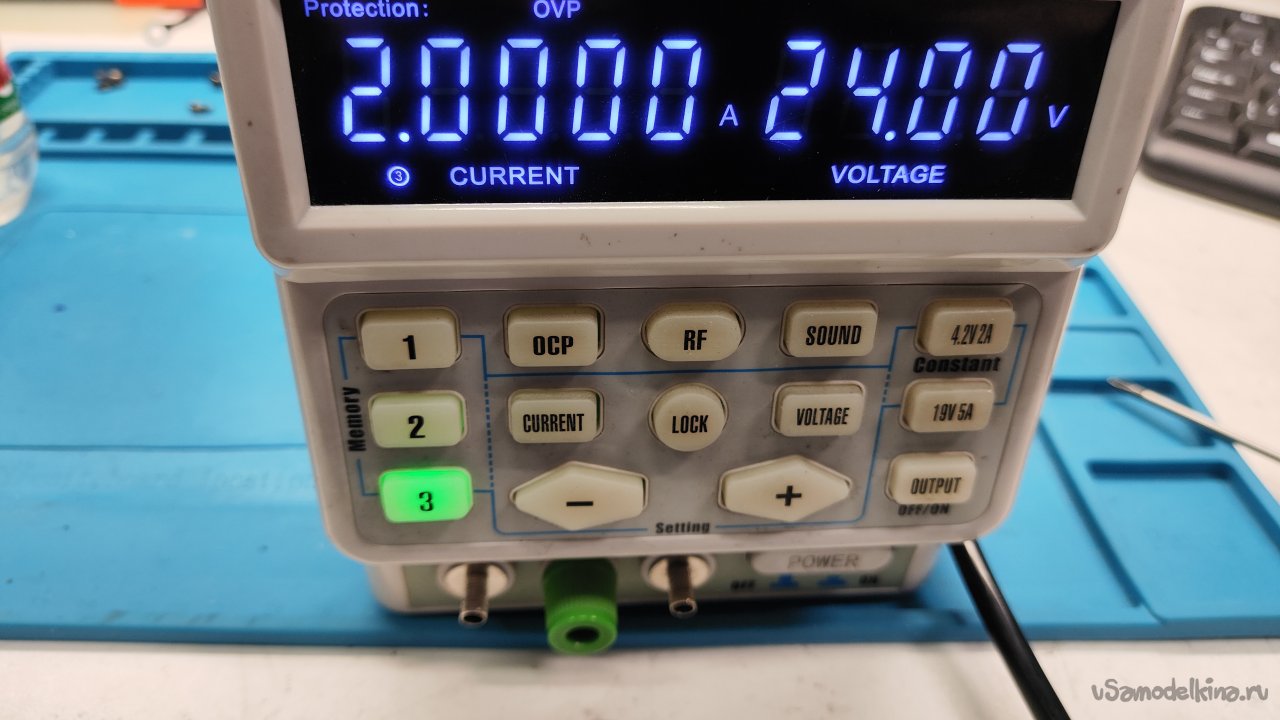

Первая особенность этого источника питания, программирование фиксированных значений выходного тока и напряжения. Можно установить три значения на выбор и запомнить их на кнопках 1,2 и 3. Дополнительно есть два фиксированных значения 4,2В 2А и 19В 5А, для зарядки одинарных ячеек литий-ионных аккумуляторов и питания ноутбуков. Вторая особенность - возможность точно выставить ток и напряжение и эти значения сохраняются даже после выключения питания.

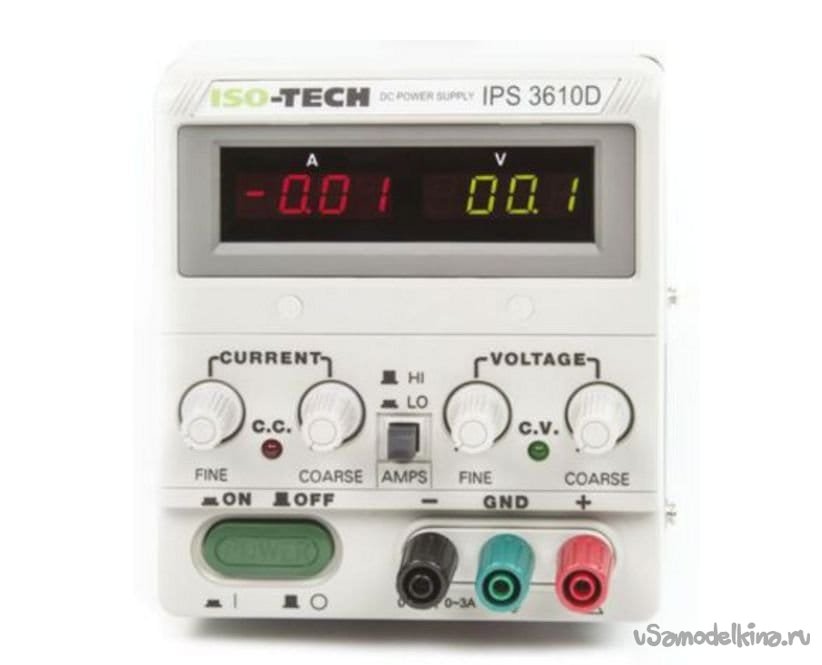

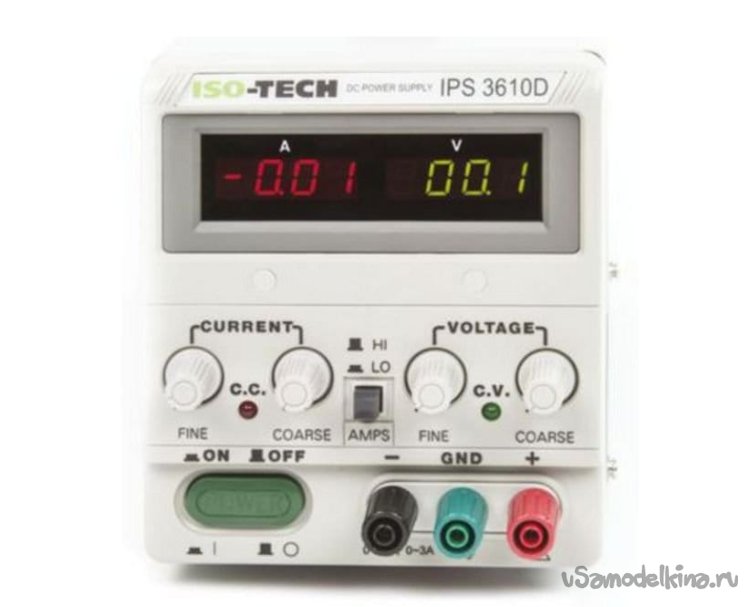

Источнику много лет, до него пользовались источником с регулировкой тока и напряжения резисторами, грубая и точная настройка.

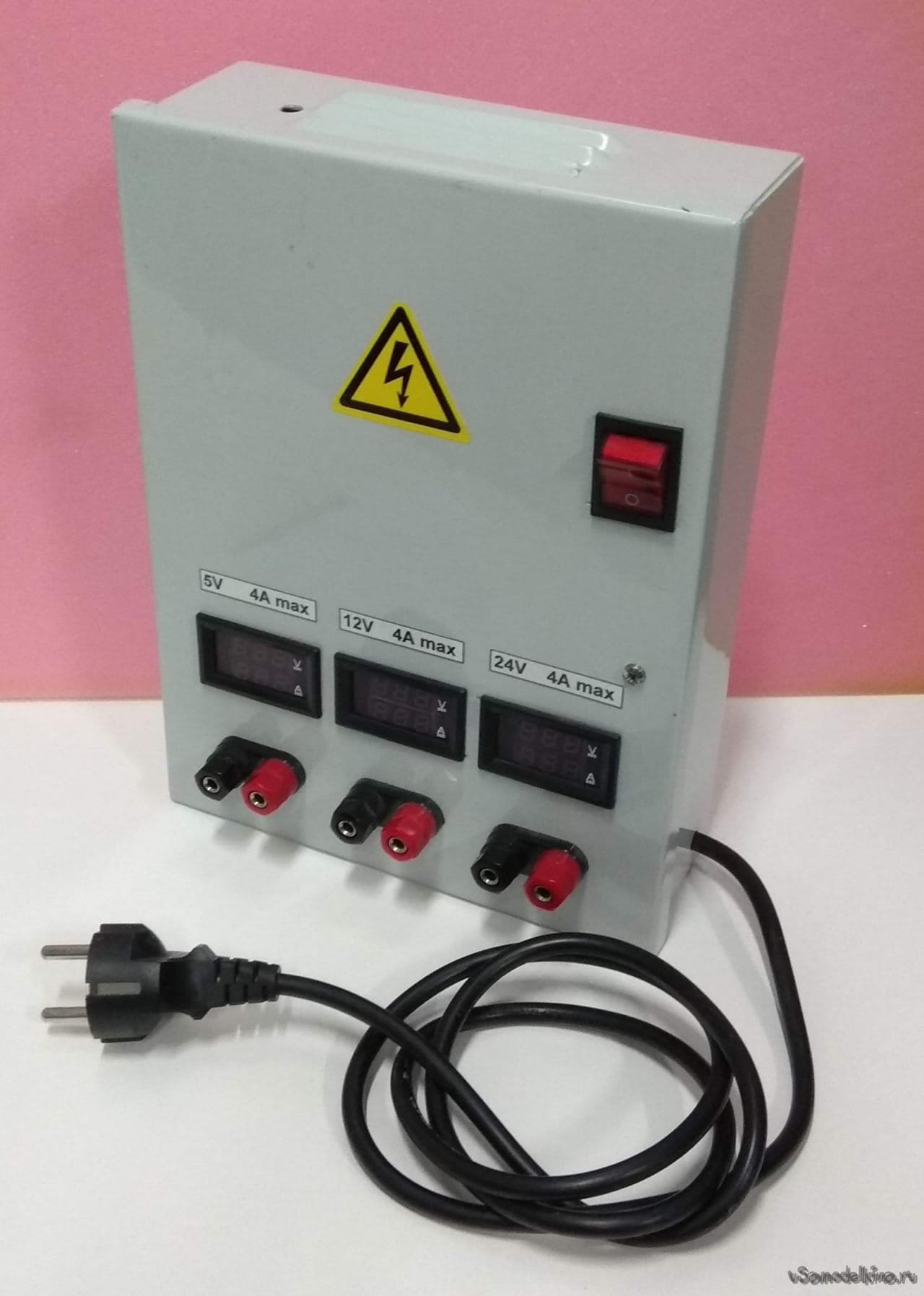

Очень быстро переменные резисторы стали сильно шуметь, настроить точно значения выходного напряжения и тока стало невозможно. Купили новый источник, а старый положили на полку, может, кто захочет починить, заменить резисторы. Нового блока с лихвой хватает, он удобный в эксплуатации, плюс есть самодельный источник на три фиксированных напряжения 5, 12 и 24 В, о котором я уже рассказывал:
Недавно у Element 3005D стала глючить кнопка Output On/Off. Надо сильно нажать, чтобы включить и выключить выход источника (при включении по умолчанию выключен). Будем ремонтировать, а заодно посмотрим, что у источника внутри.

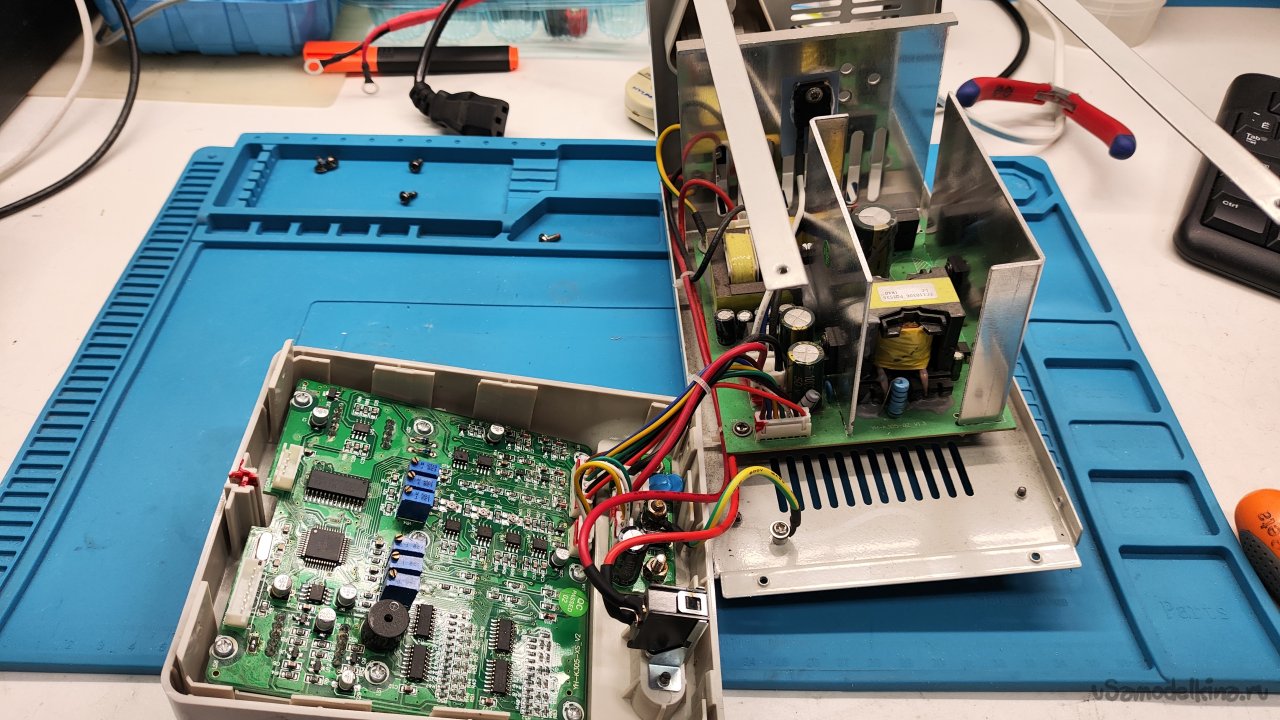

Выкручиваю винты кожуха, которых на удивление много, по четыре с каждой стороны и два сверху. Еще четыре винта и передняя панель тоже снята.
Передняя панель более подробно.

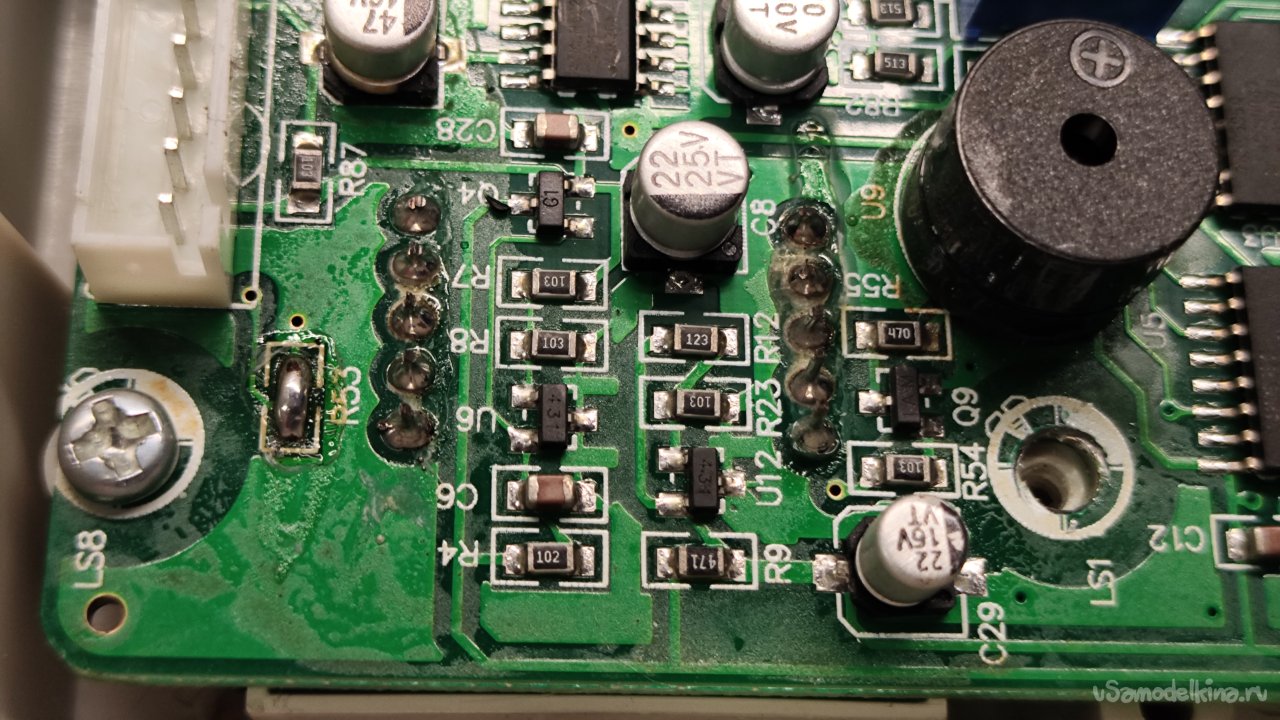

Пайка индикатора не отмыта от флюса.

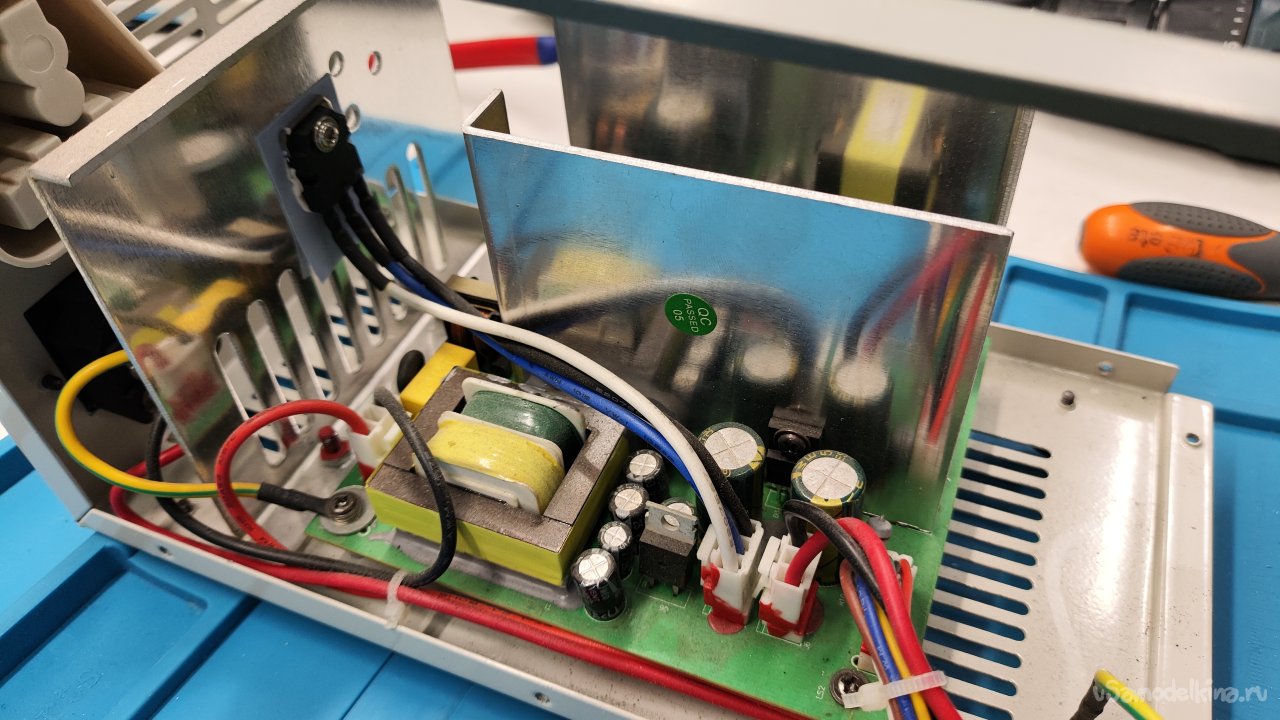

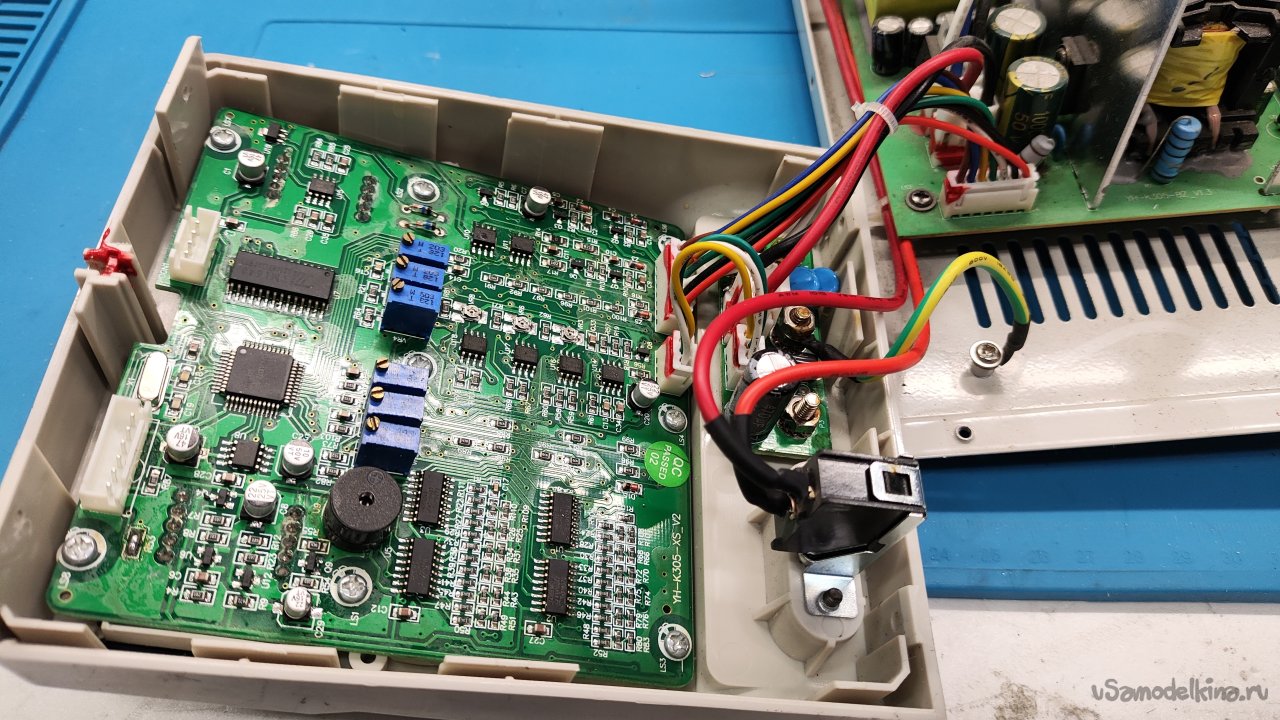

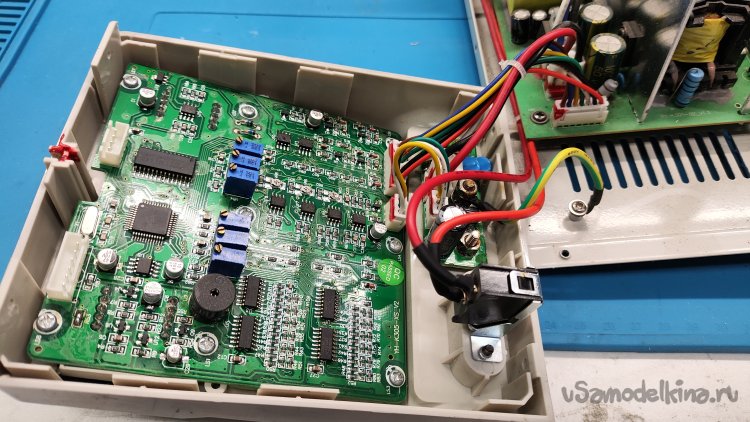

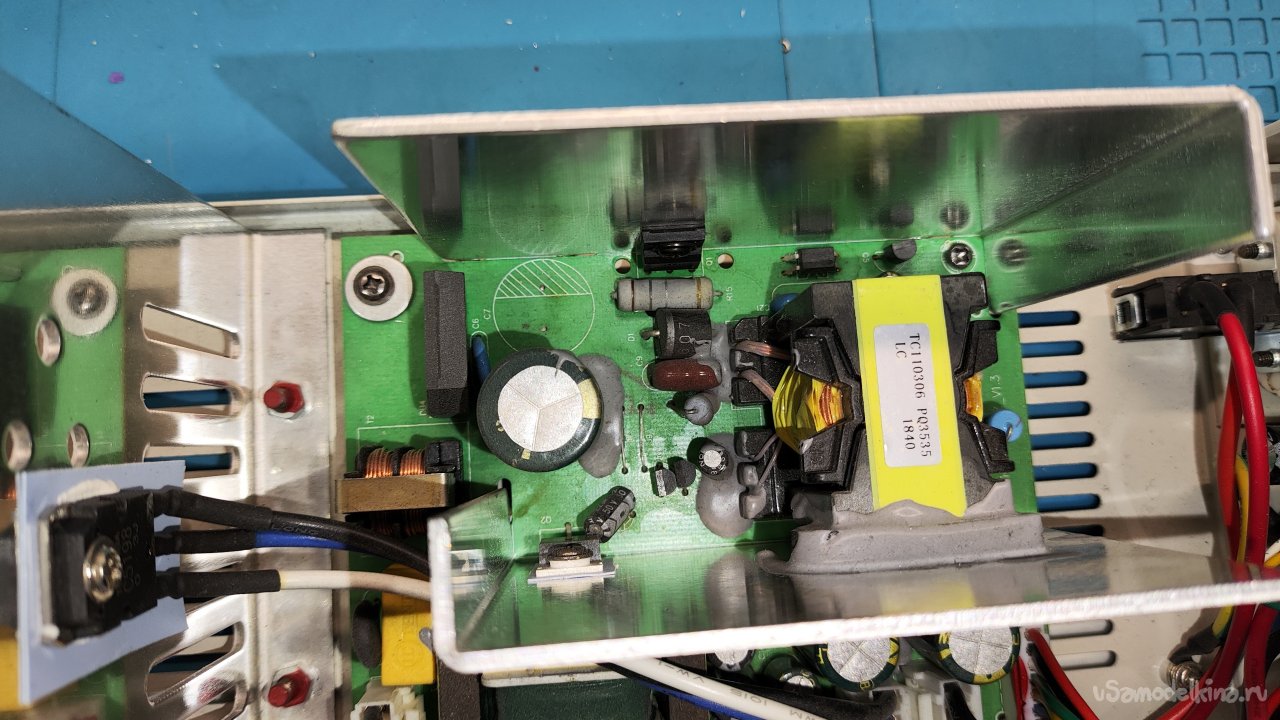

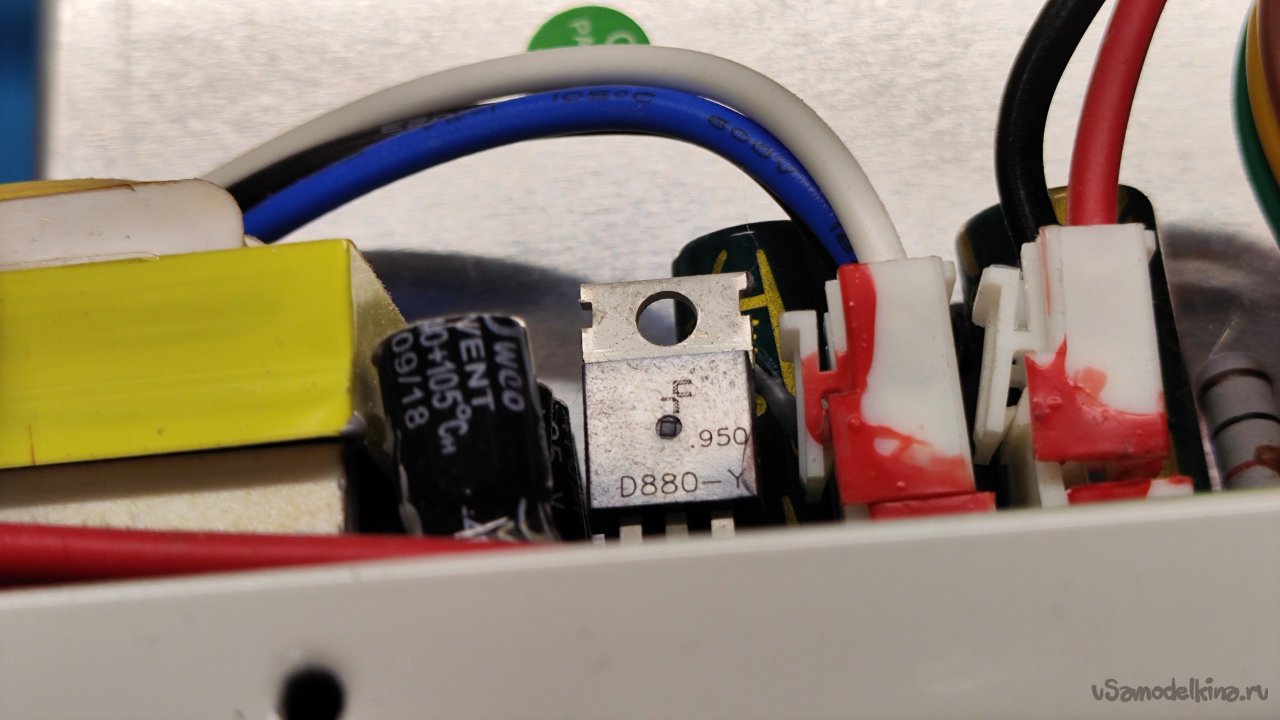

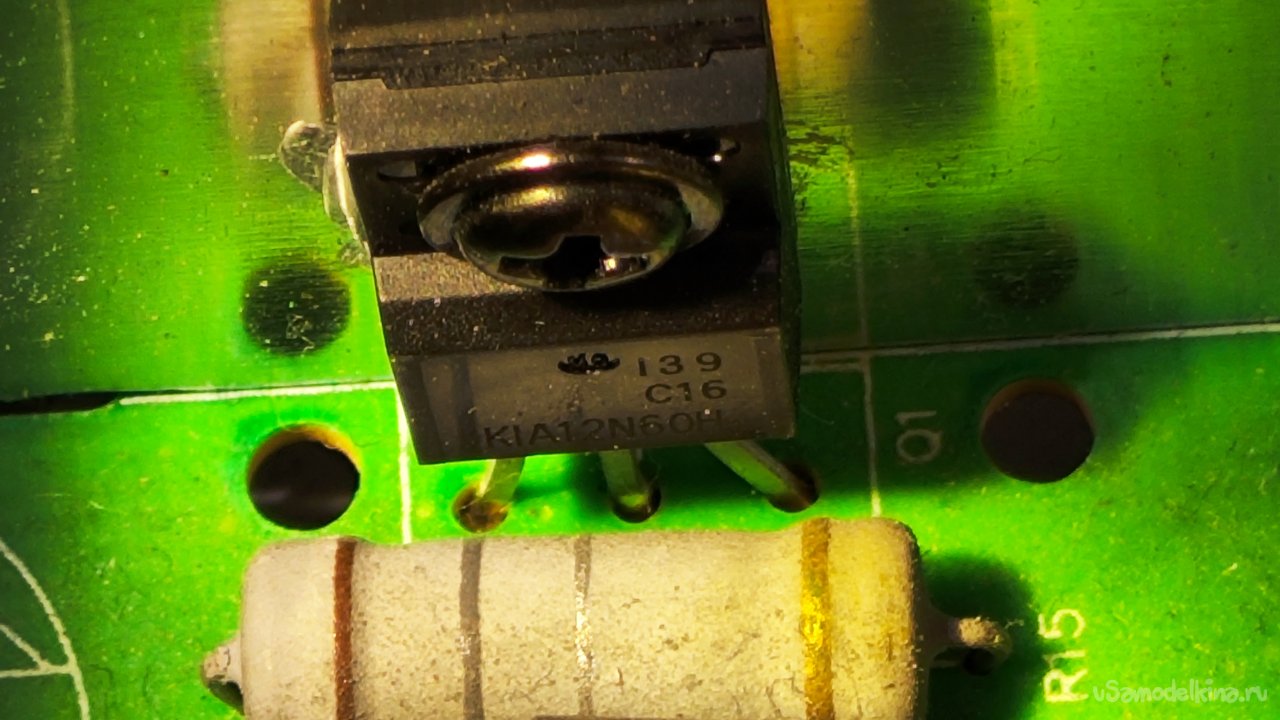

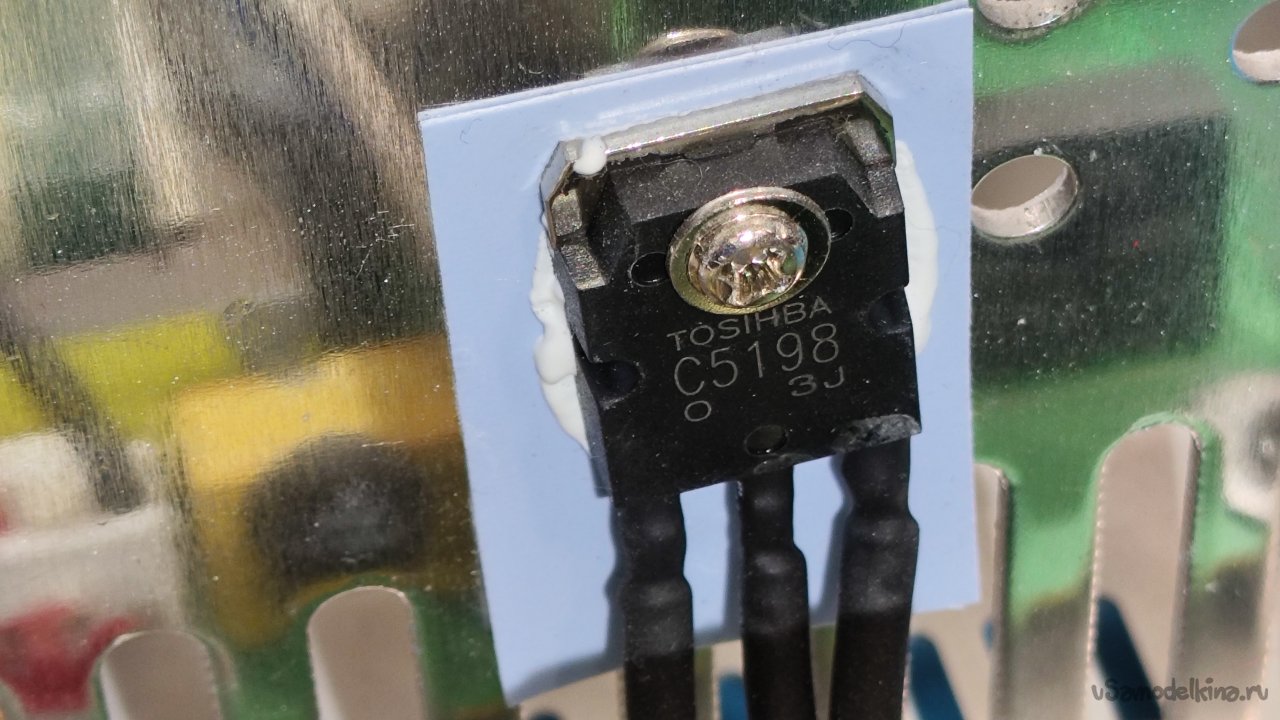

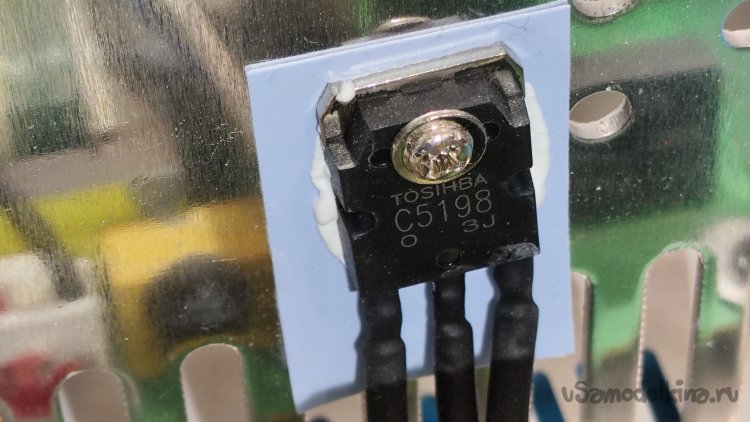

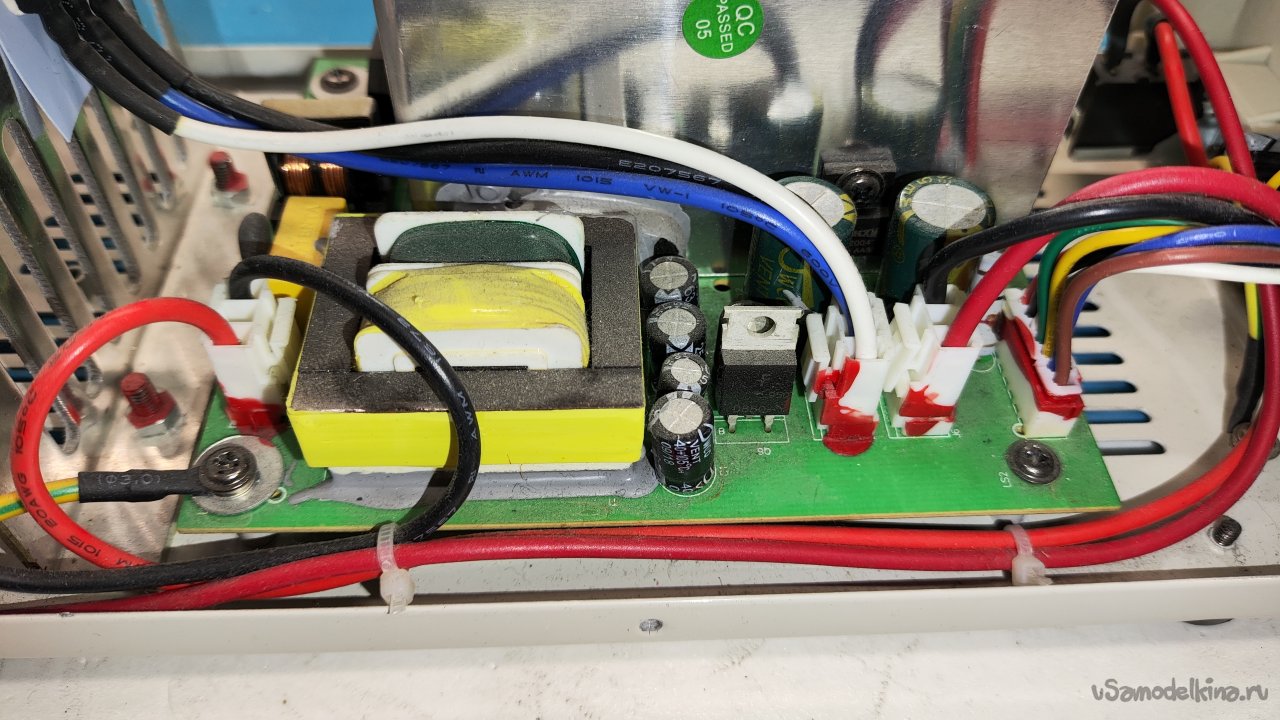

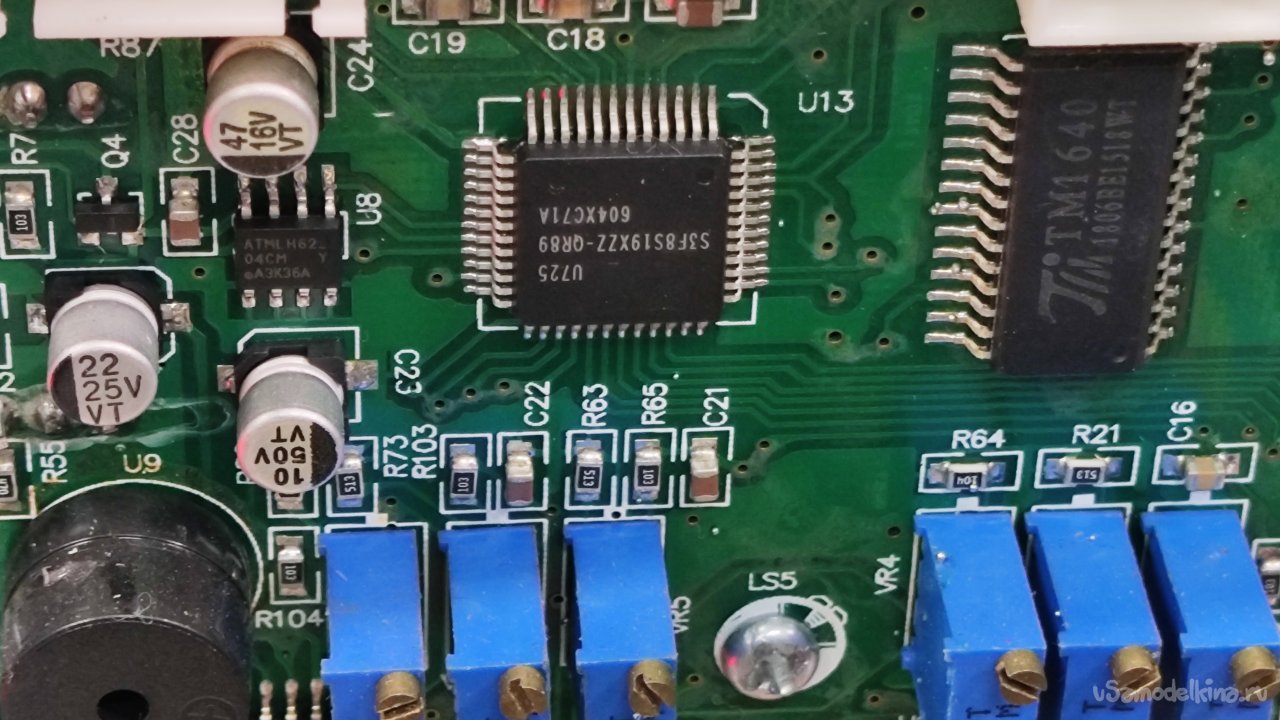

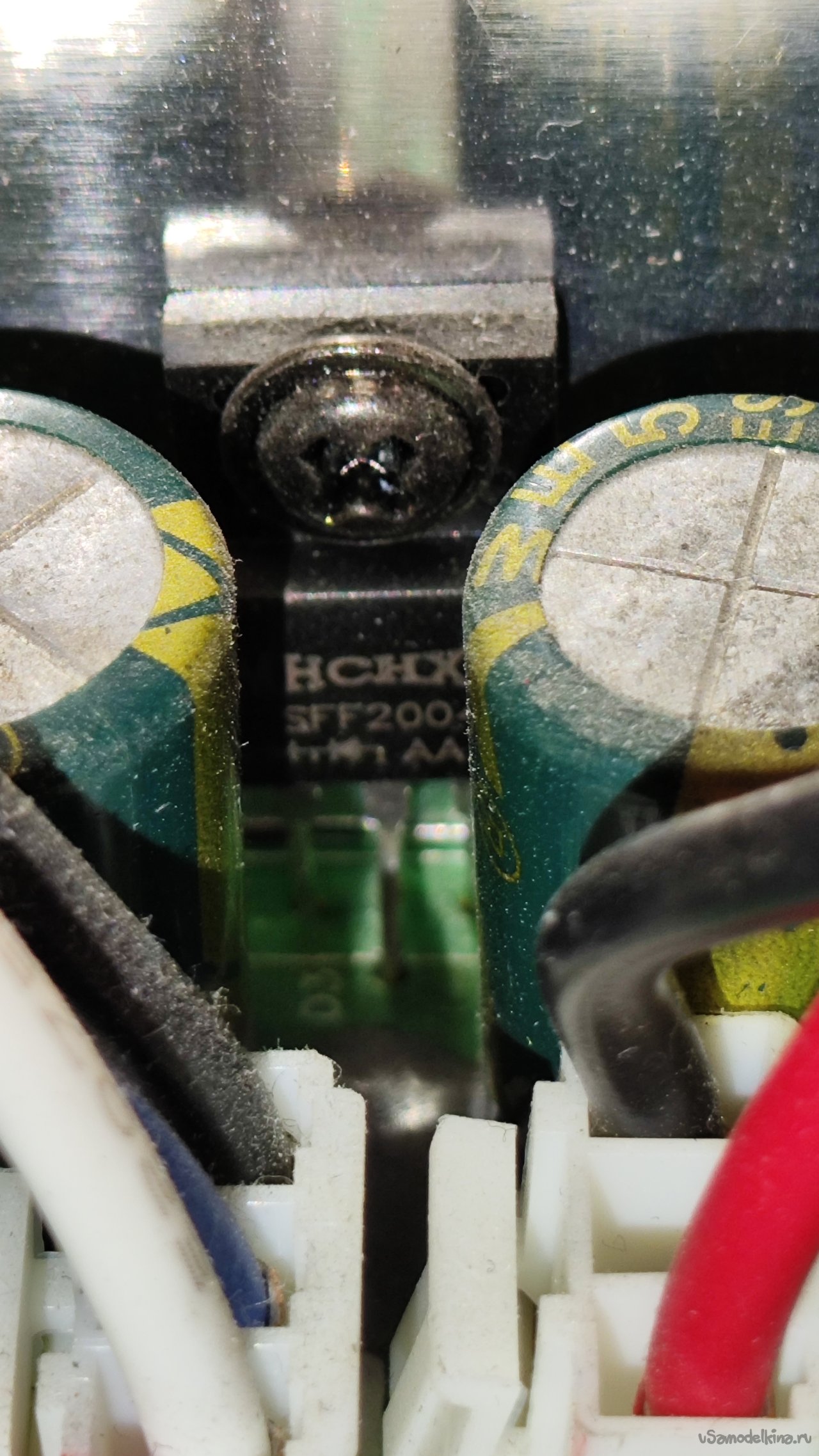

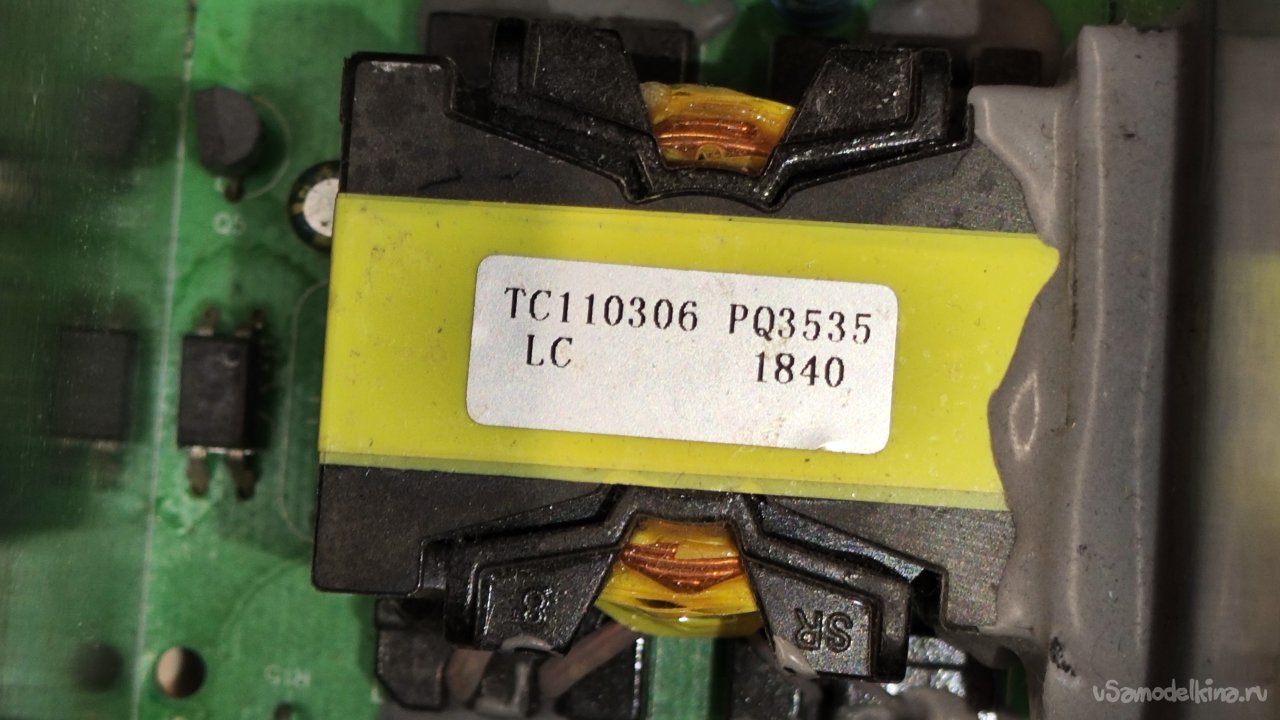

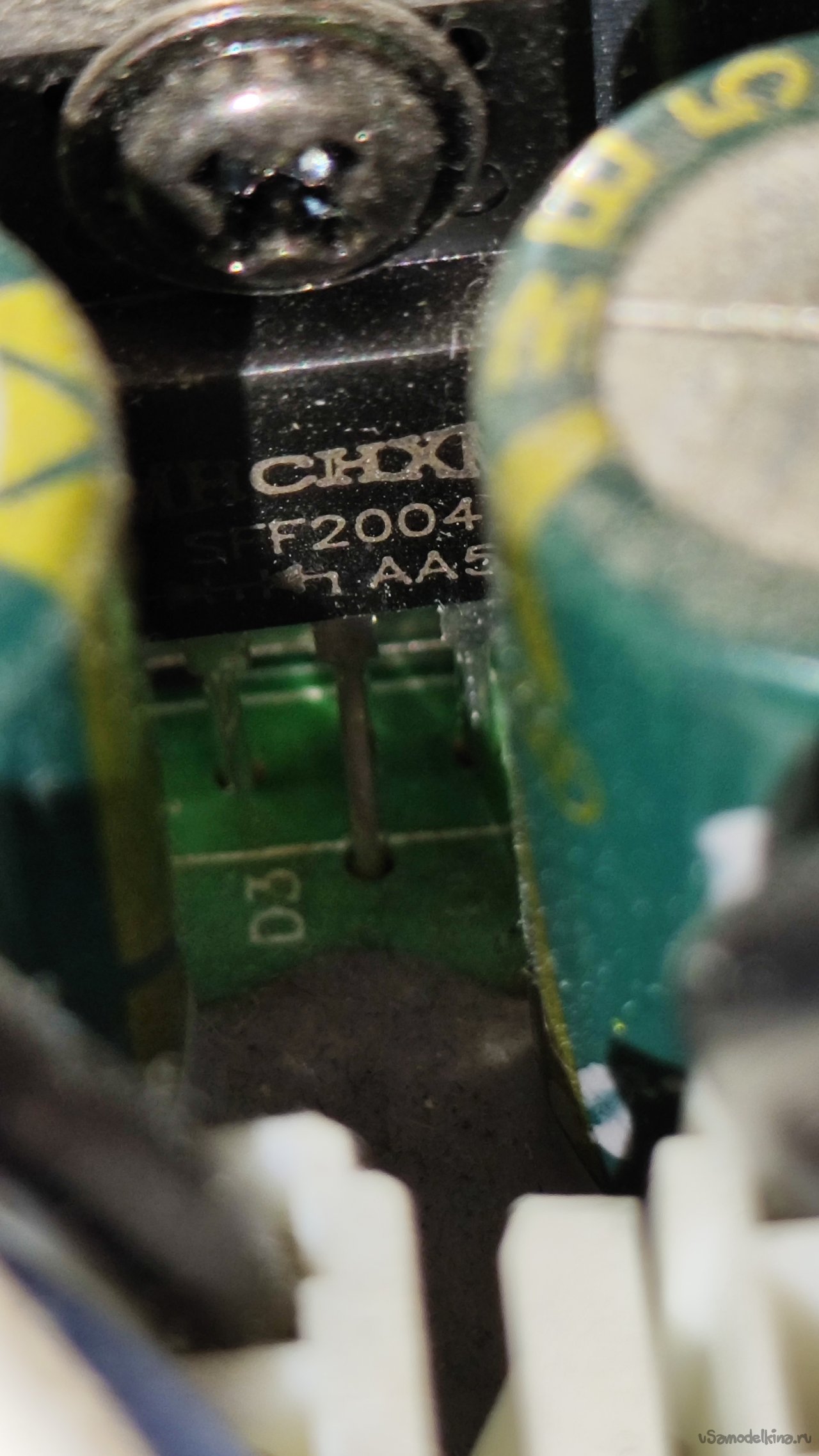

Немного фото внутренностей.

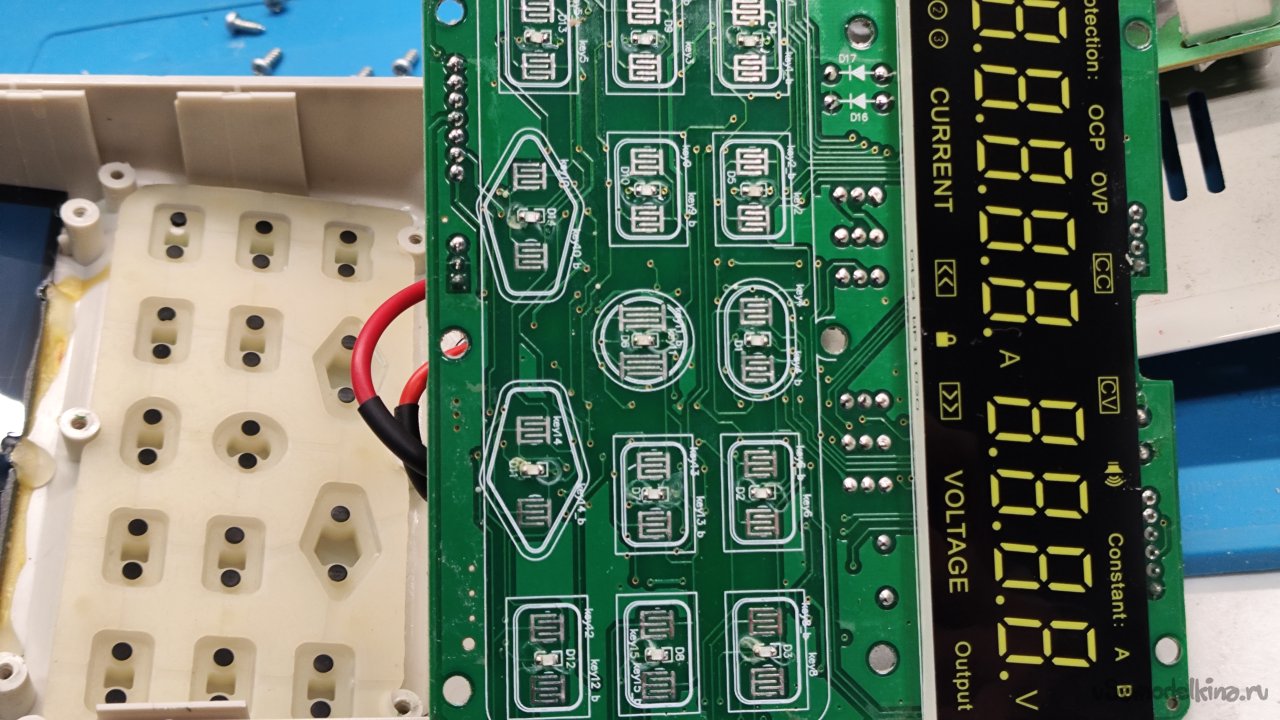

Нам надо добраться до кнопки включения выхода. Выкручиваю восемь саморезов, которыми прикручена плата передней панели. Обратная сторона платы. Здесь флюс тоже не отмыт.

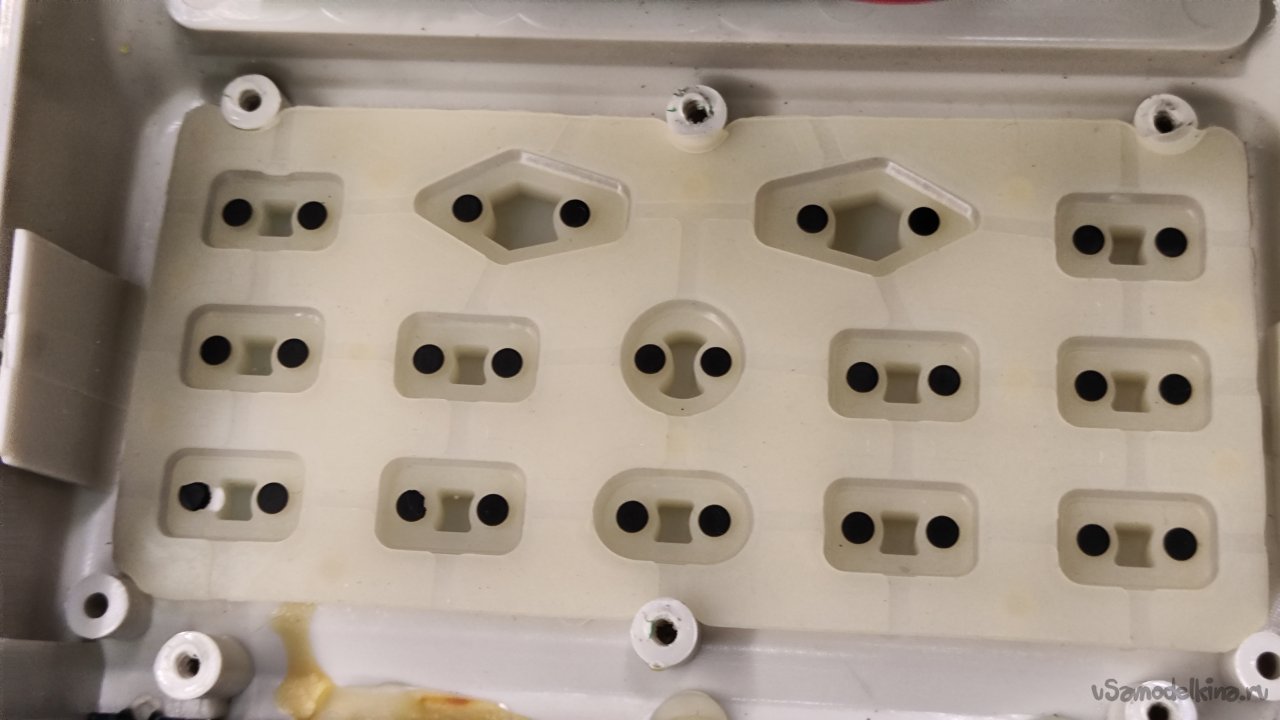

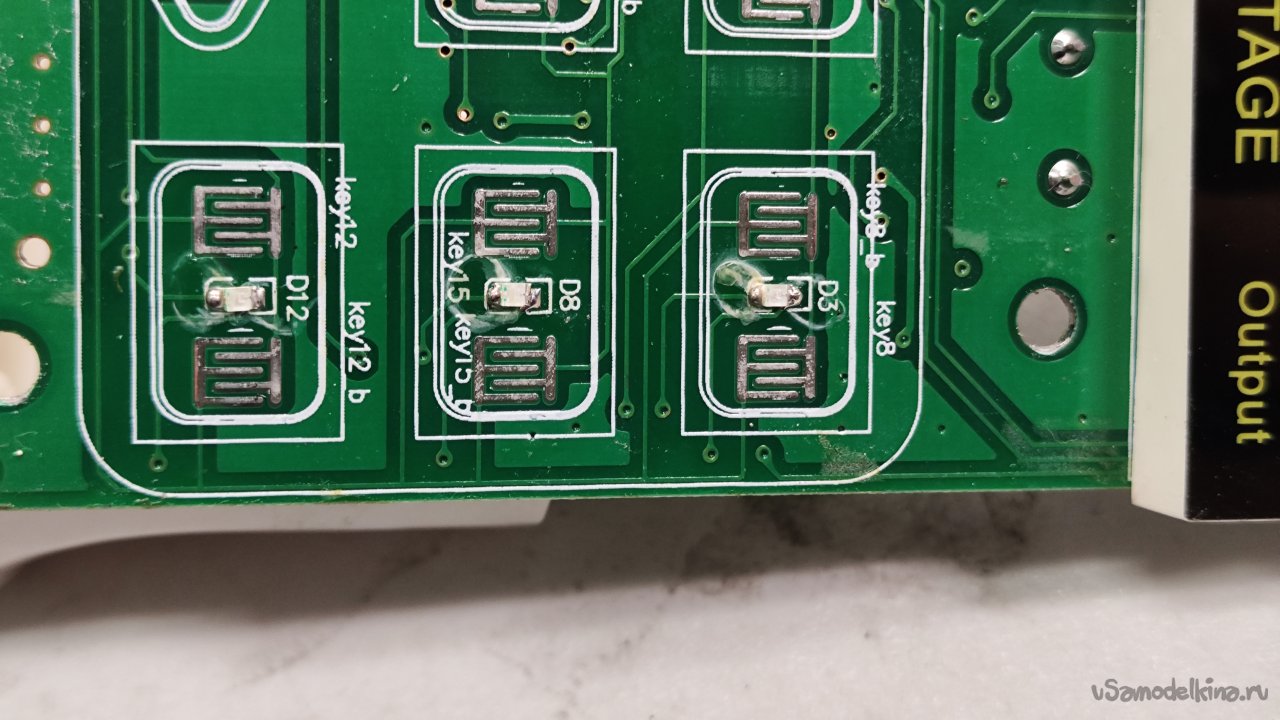

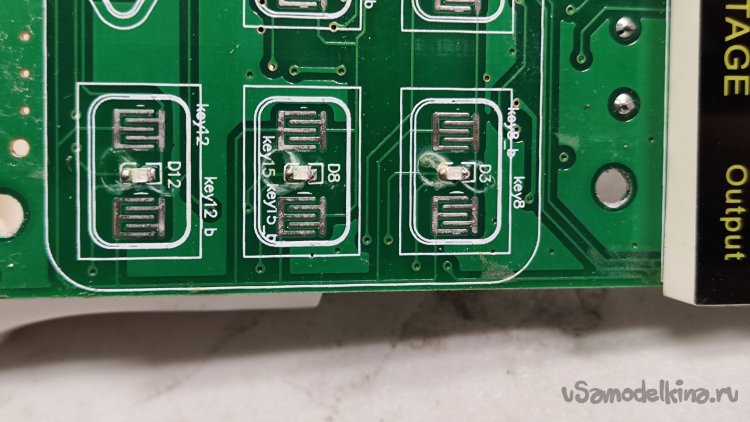

Площадки контактов маленькие, они совсем немного перекрывают контактные дорожки на плате.

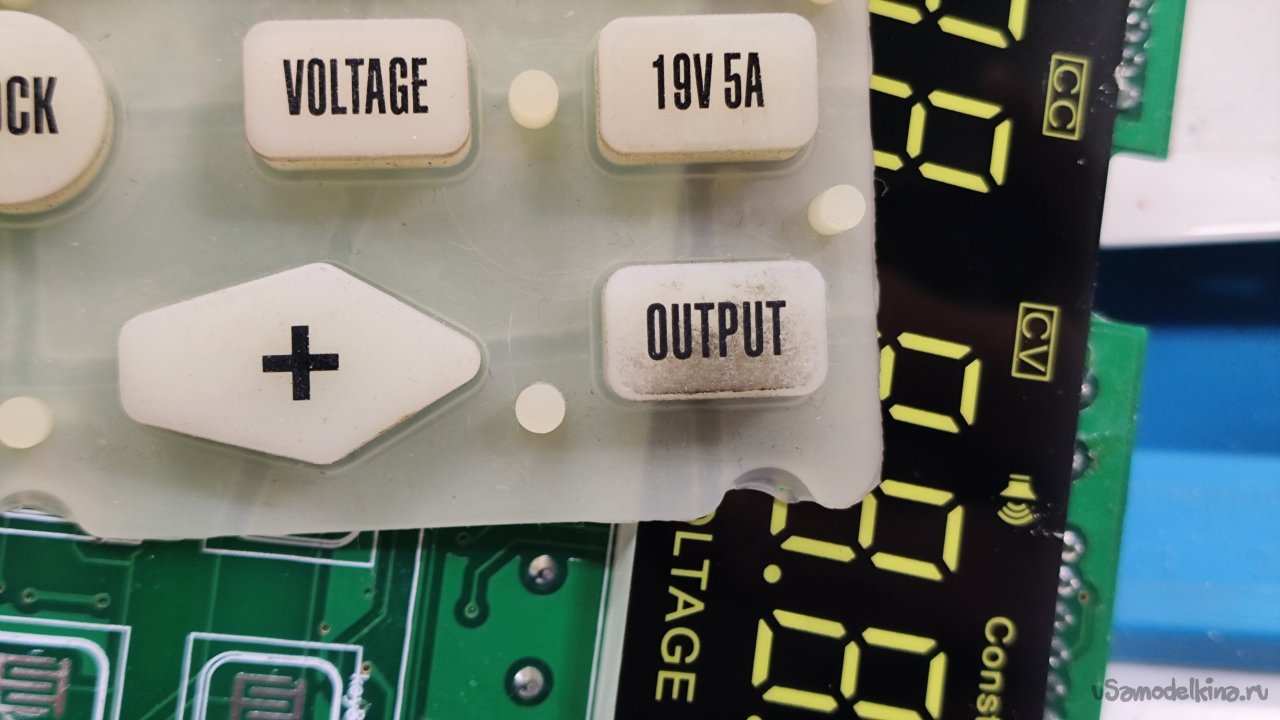

Кнопка управления выходом грязная, видно, что нажимается часто, да еще и перестала нормально работать.

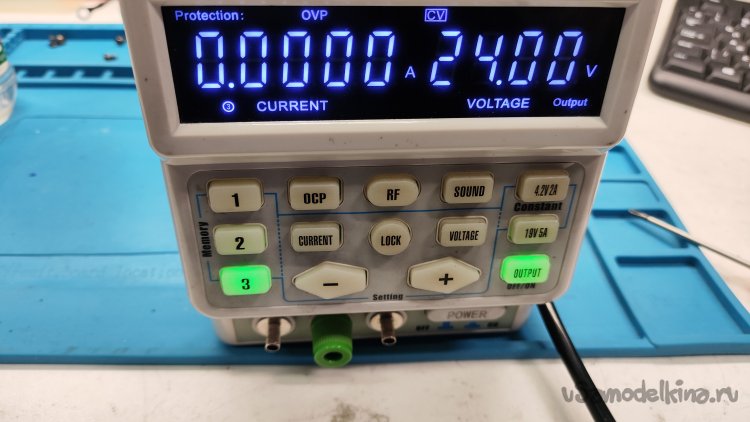

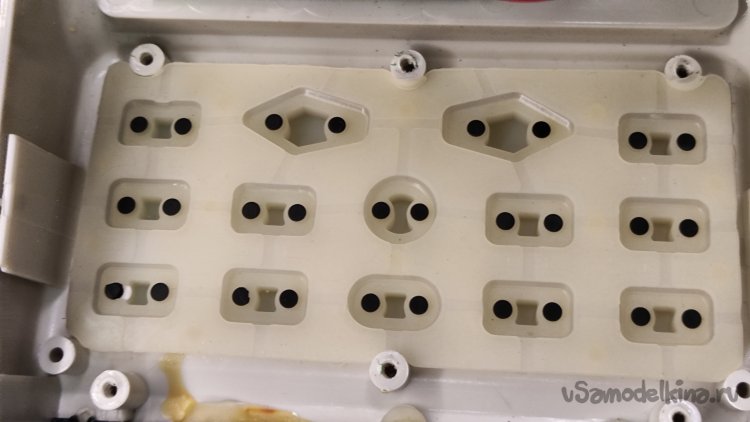

Протер контакты кнопок на плате ветошью, смоченной спиртом. Контактные графитные пятачки кнопки протер сухой чистой ветошью. Почистил грязные кнопки с лицевой стороны ветошью со спиртом, протек корпус. Собрал переднюю панель для проверки. Кнопка стала нажиматься намного лучше. Не так, как новая, но близко. Возможно, надо было немного зачистить контакты на плате мелкой наждачной бумагой. Не захотелось опять выкручивать восемь соморезов. И так получилось хорошо. Проверил остальные кнопки, все работают, мусор под них не попал, хуже я не сделал.
Собираю источник питания. Техническое обслуживание закончено.
