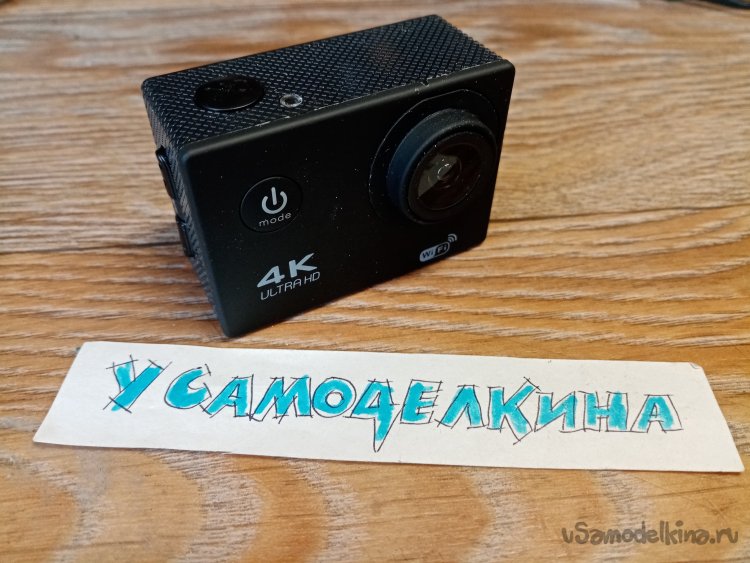

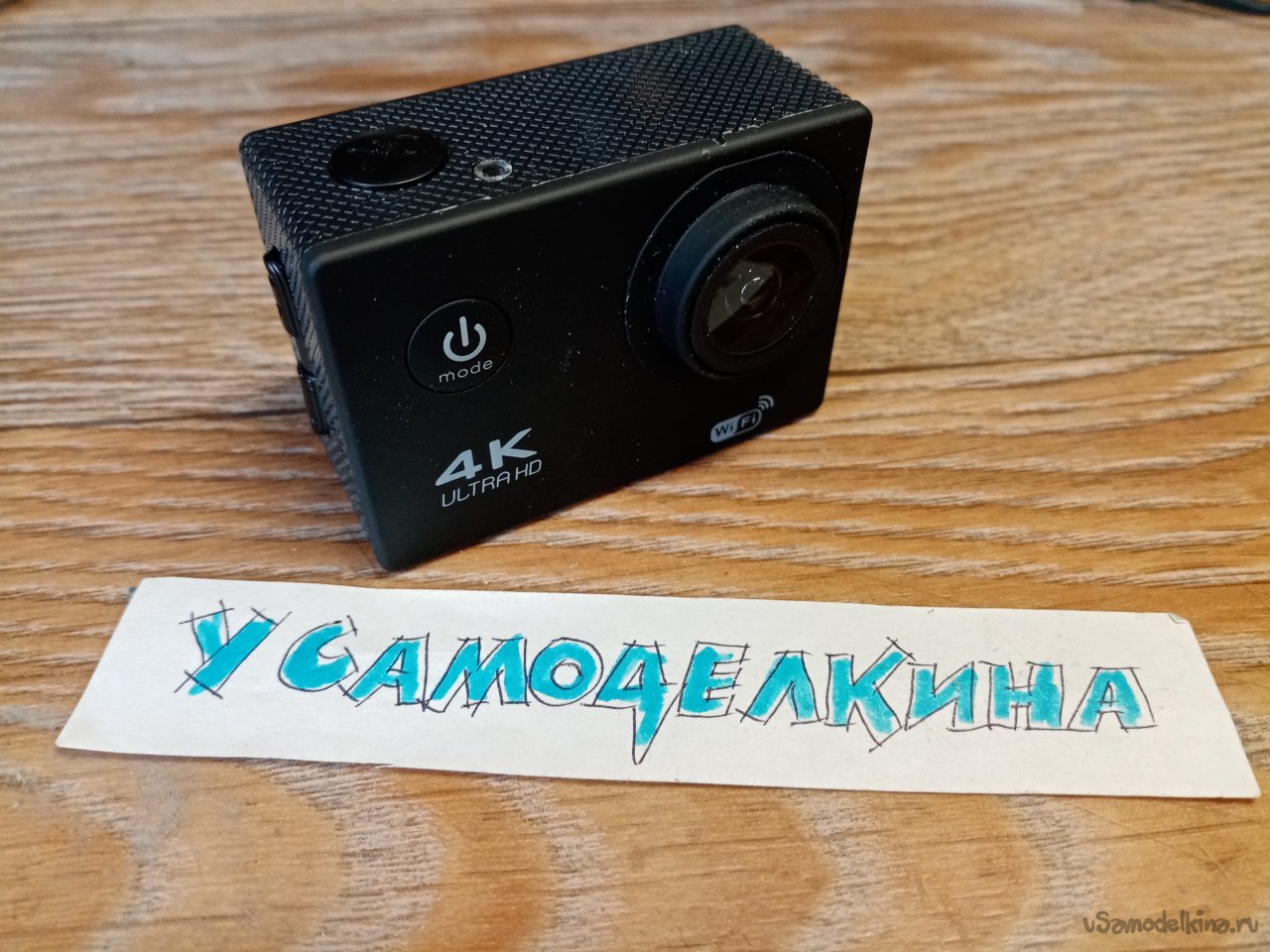

У моего товарища возникли проблемы с камерой.
И что такое по порядку:
Не заряжается аккумулятор.
Не пишет звук.
Плохое качество изображения.

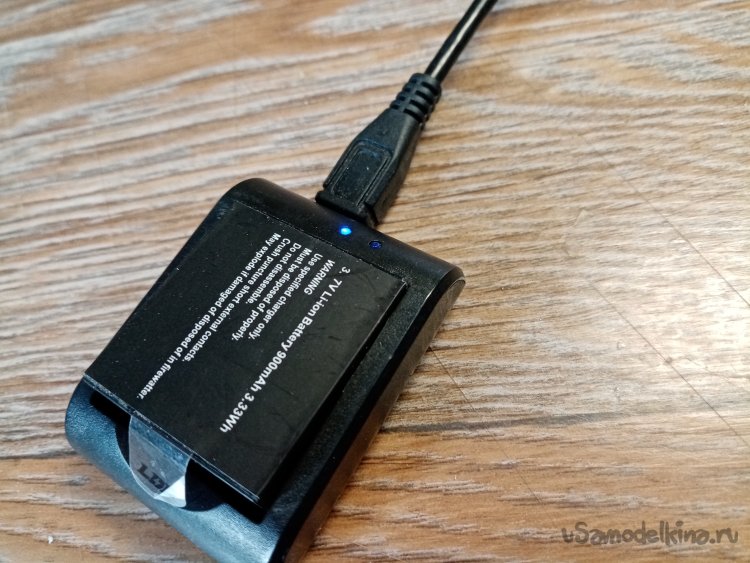

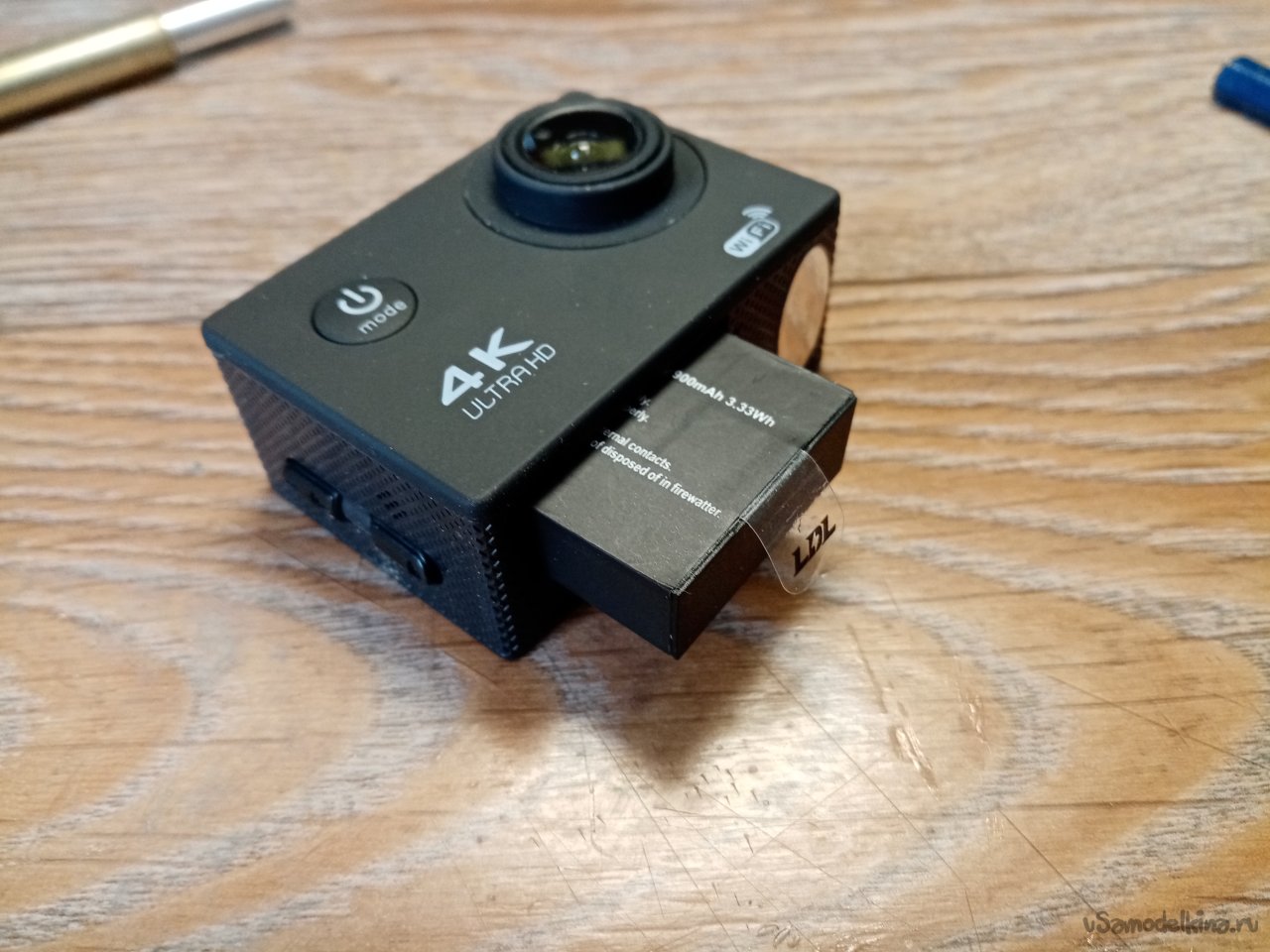

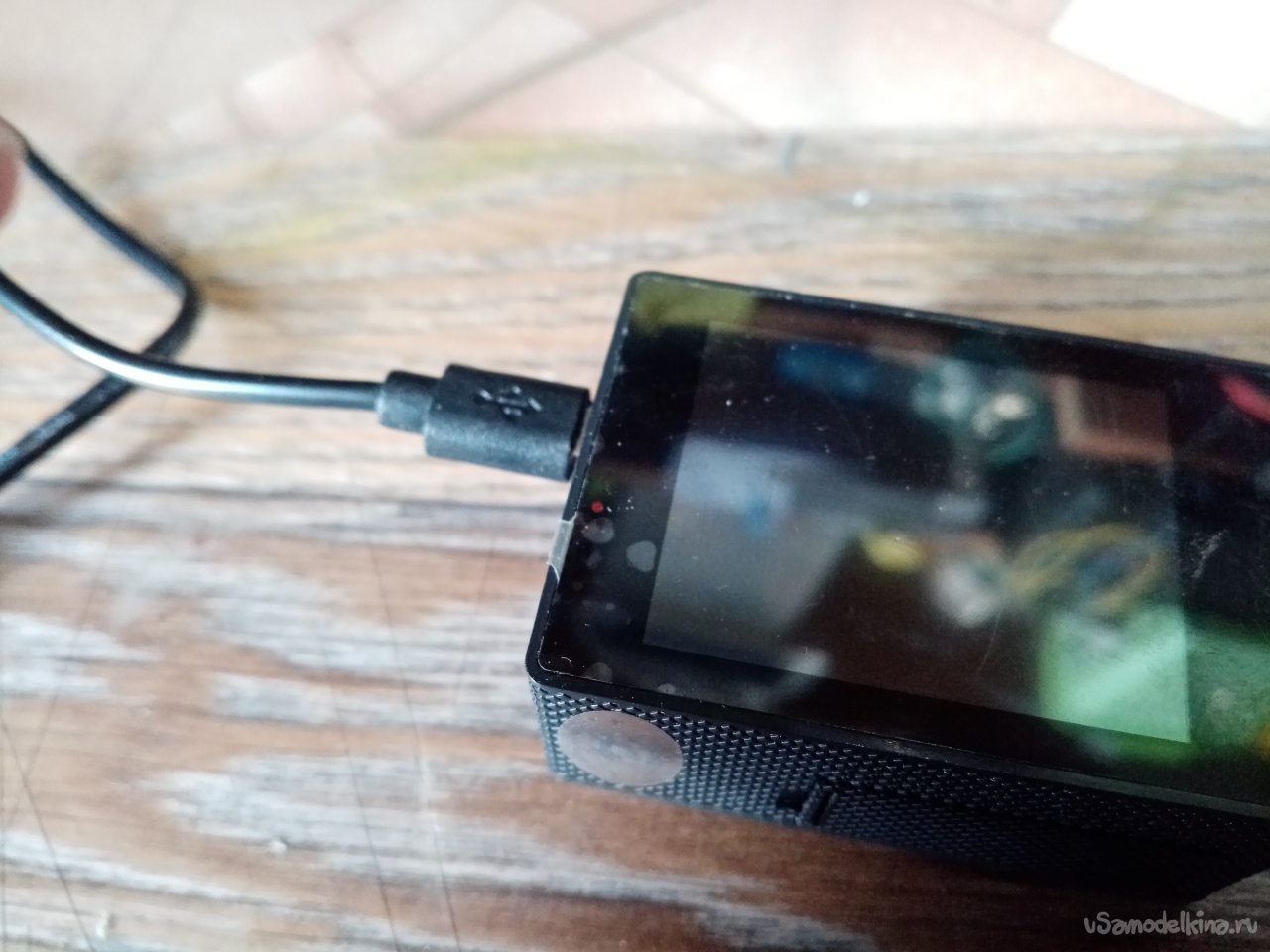

Решил помочь. Хотя раньше ни разу не разбирал подобного устройства. Все по фотоаппаратам работал. Приготовил немного оставшегося от прошлой жизни инструмента и начинаю процесс. Сначала диагностика все ли неисправности соответствуют заявленным? Подключаю блок зарядки, светодиод загорается красным светом, молчок. Проверяю по каналу заряда. Проверяю аккумулятор, не заряжен. Блок и кабель исправны, точно, проверил на другом устройстве. Извлекаю свой блок зарядки АКБ от подобной камеры. Ставлю на зарядку. Процесс пошел. Аккумулятор зарядился.
Устанавливаю в камеру. Работает. Звук не пишет. Качество изображения хорошее. Ага, придется вскрывать аппаратик.

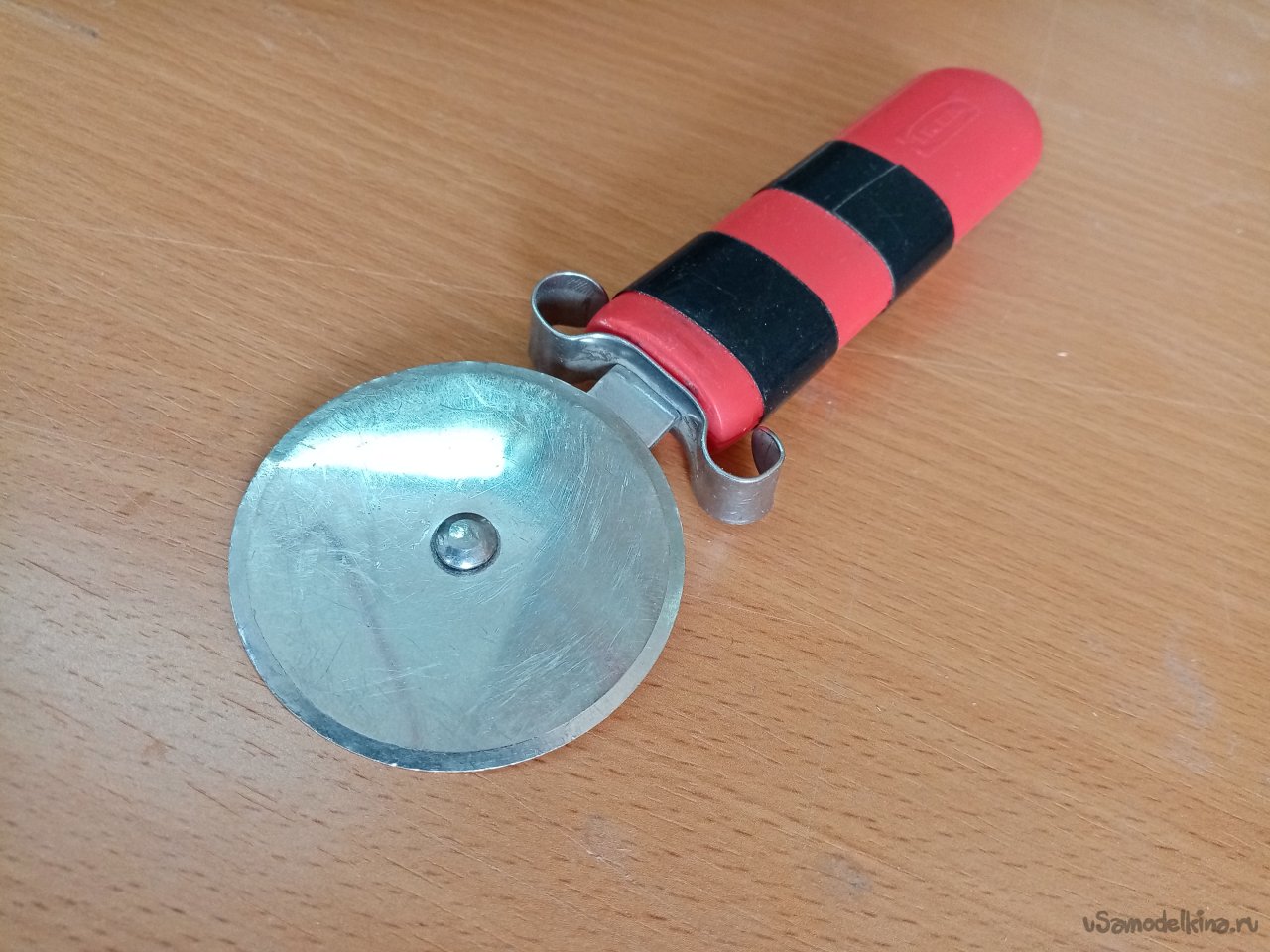

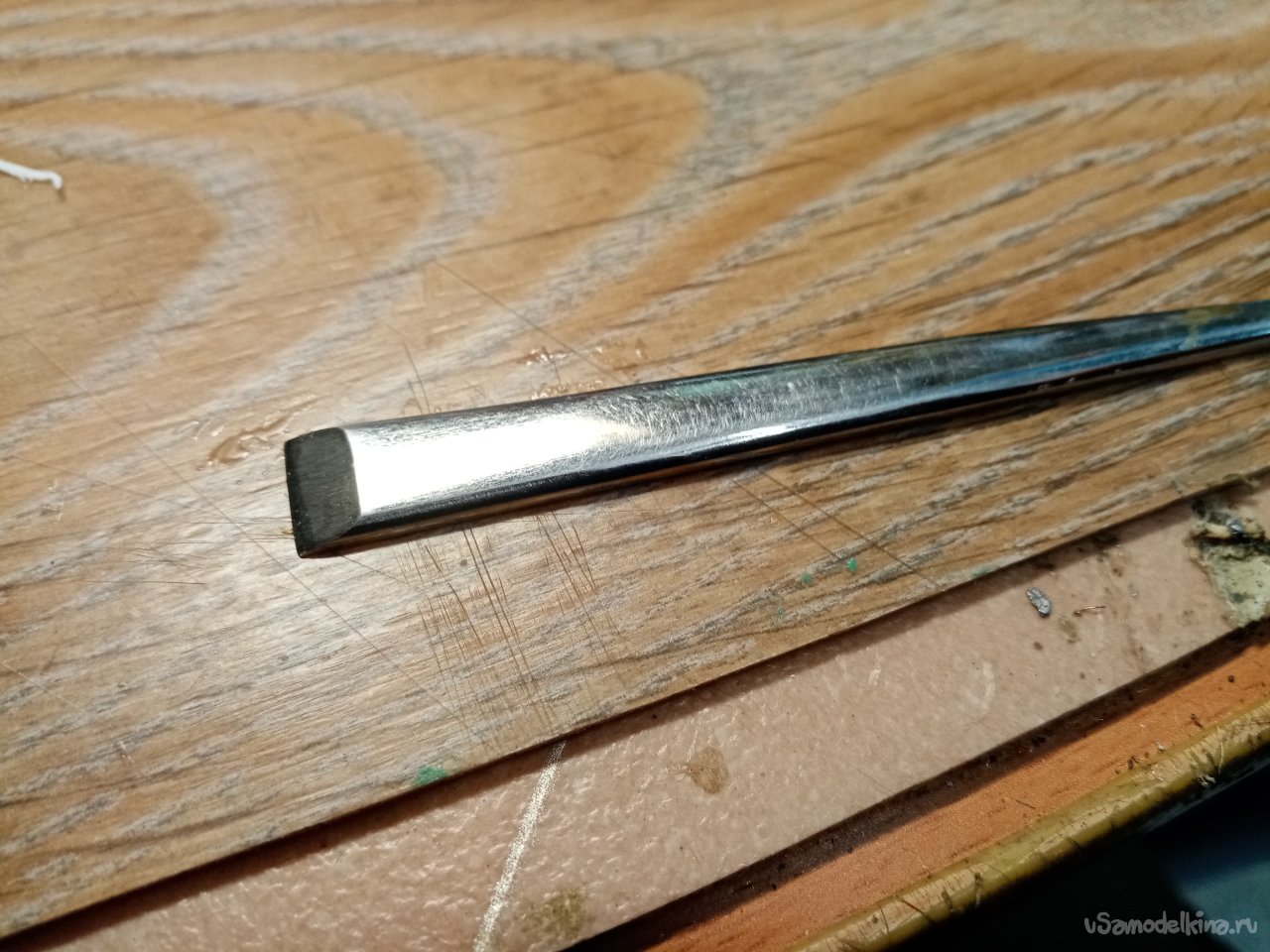

Извлекаю «великий размыкатель» девайсов от фотоаппаратов до термопотов.

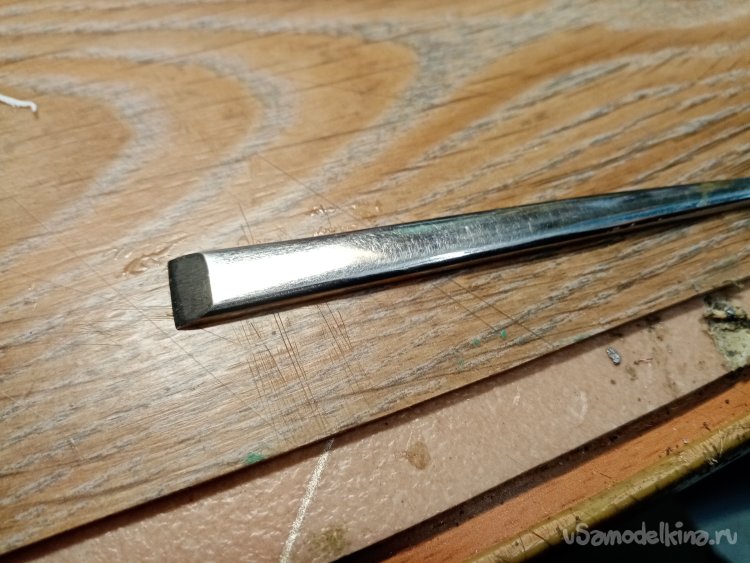

Великоват, грубоват, оказался для данного устройства. Размыкатель номер два. Более изящного вида. Изготовлен мною в страшно лохматые годы из сломанного медицинского пинцета.

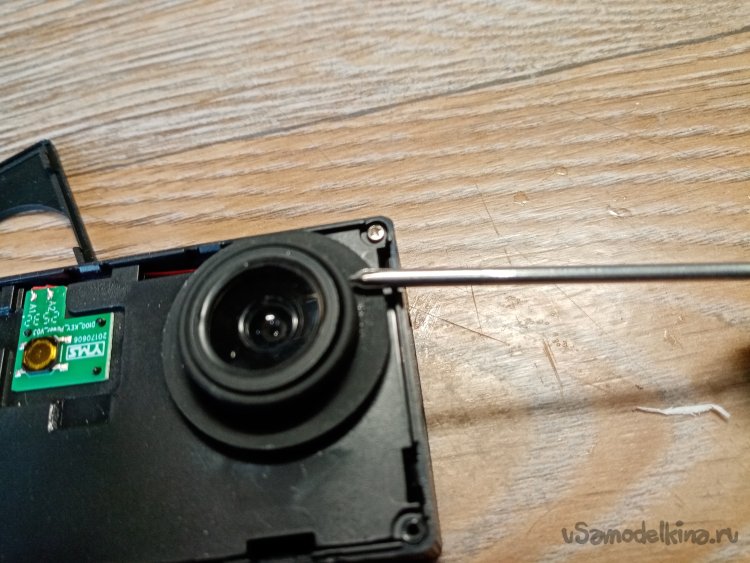

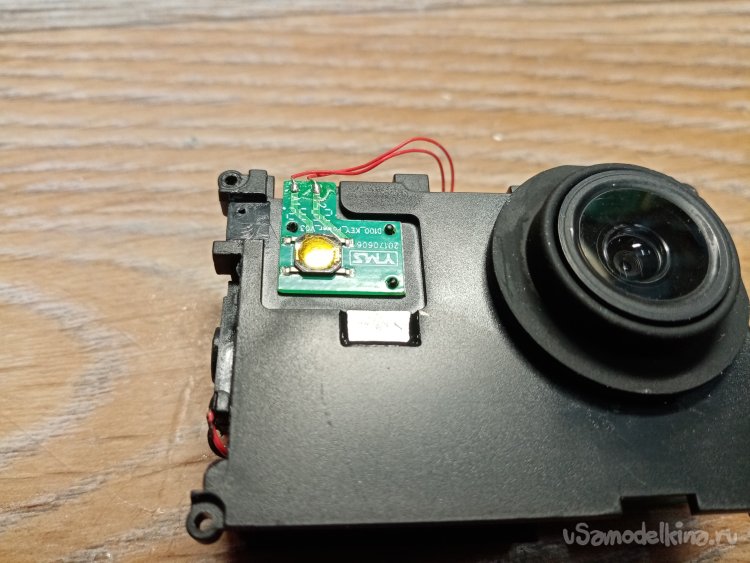

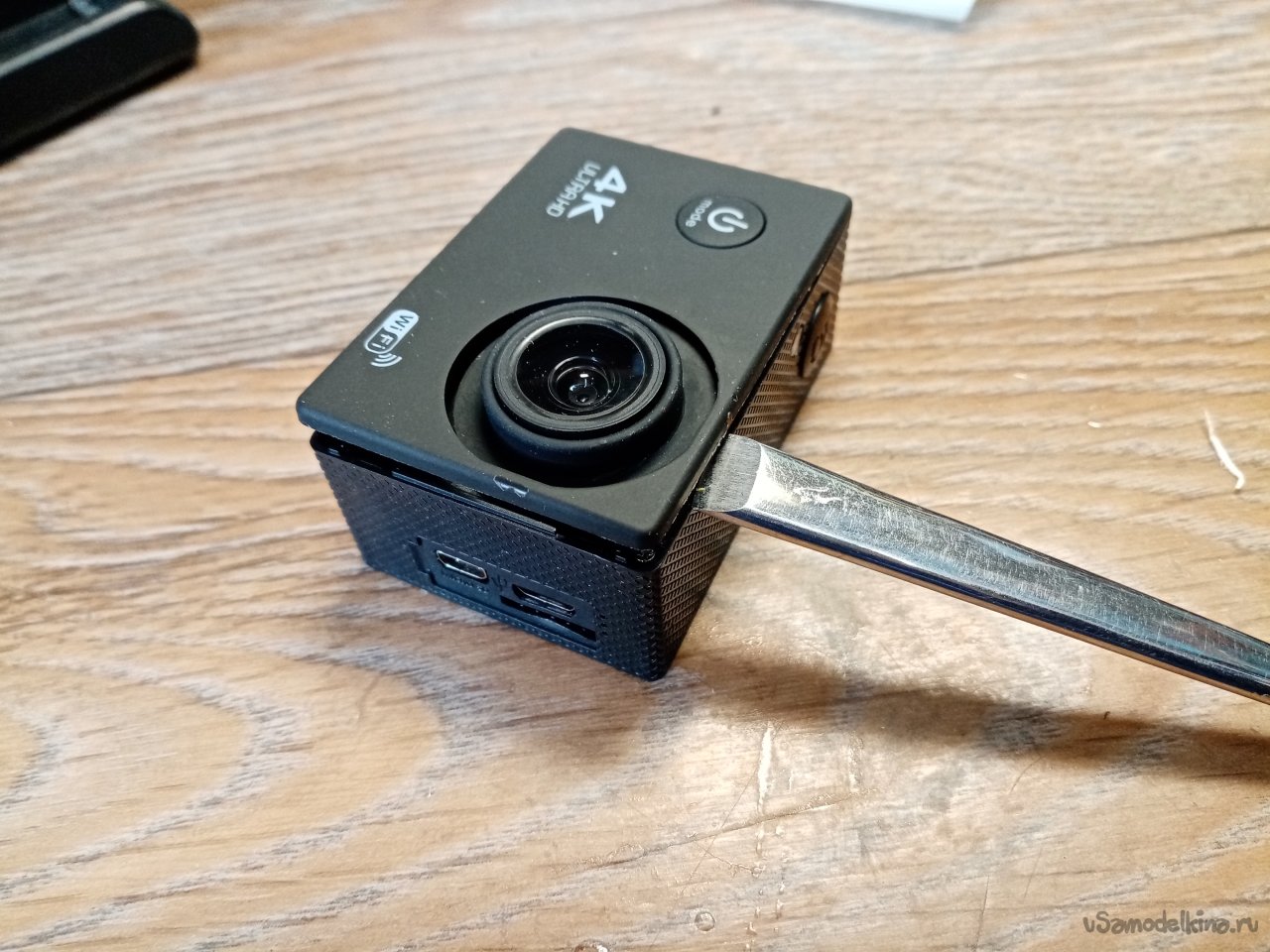

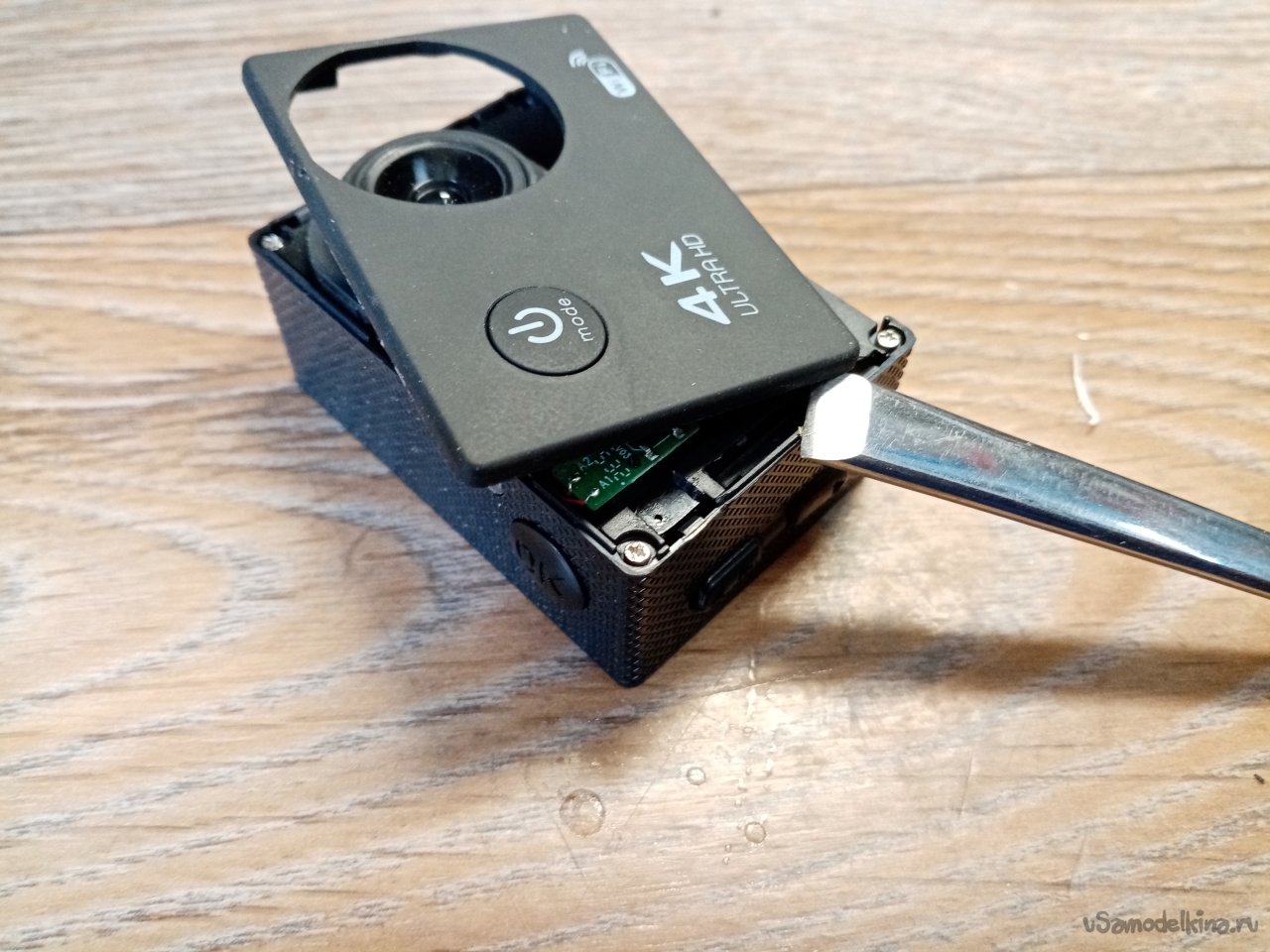

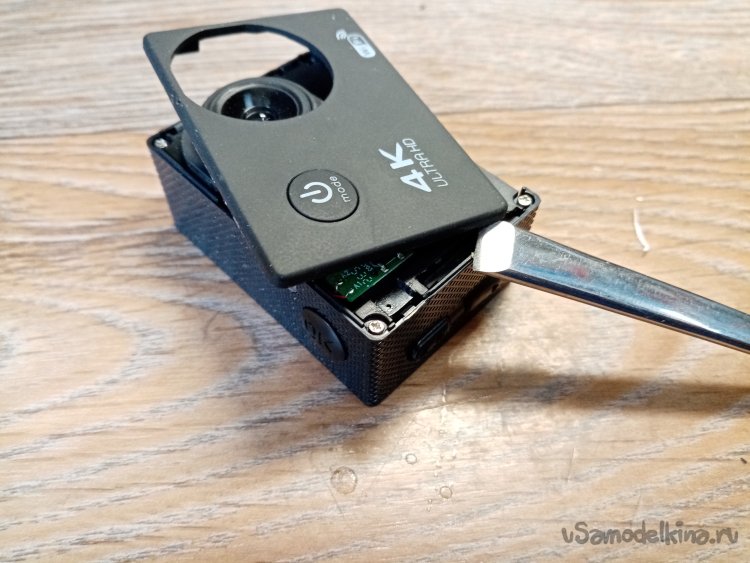

Снимаю фронтальную панель, там болтики крепления. Основная плата соединена с дисплеем. С обратной стороны панель просто приклеена на двойной тонкий скотч. Первое движение, полностью отщелкиваю переднюю крышку корпуса при помощи «универсального» открывателя с медицинским прошлым.

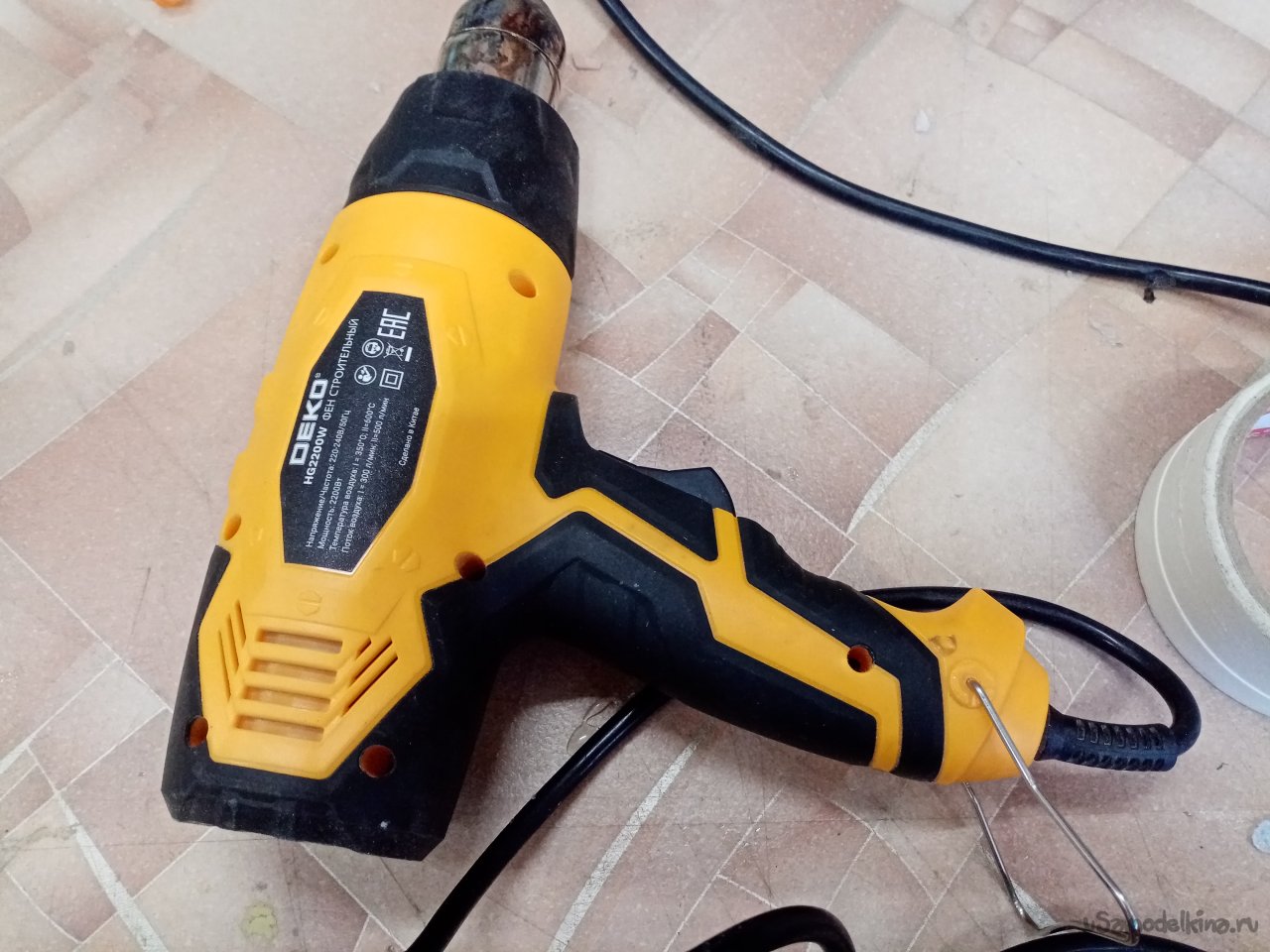

Шаг второй нужно немного нагреть заднюю стенку, чтобы размяк клей и можно без проблем снять её. Строительный фен… большеват и грубоват. Нет регулировки температуры.

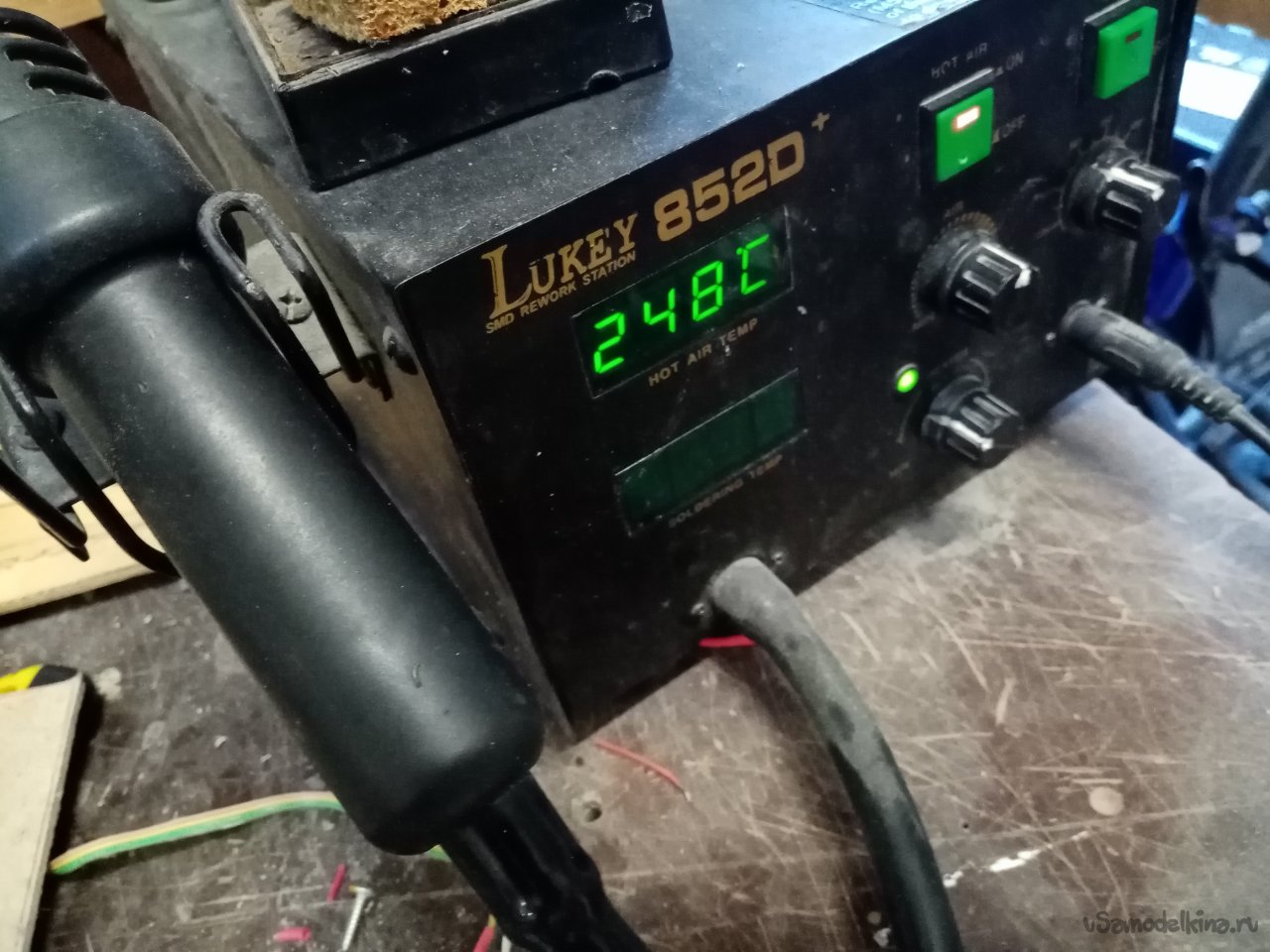

Вариант второй фен для распайки. В данный момент стоит большая температура. Скручиваю до минимума. Ё мое…. минимальная 160 градусов. Опять много. Можно конечно и просто так поддеть панель. Но есть риск нарваться на хороший скотч и сломать тонкое стекло. Начинаю шарить по углам.

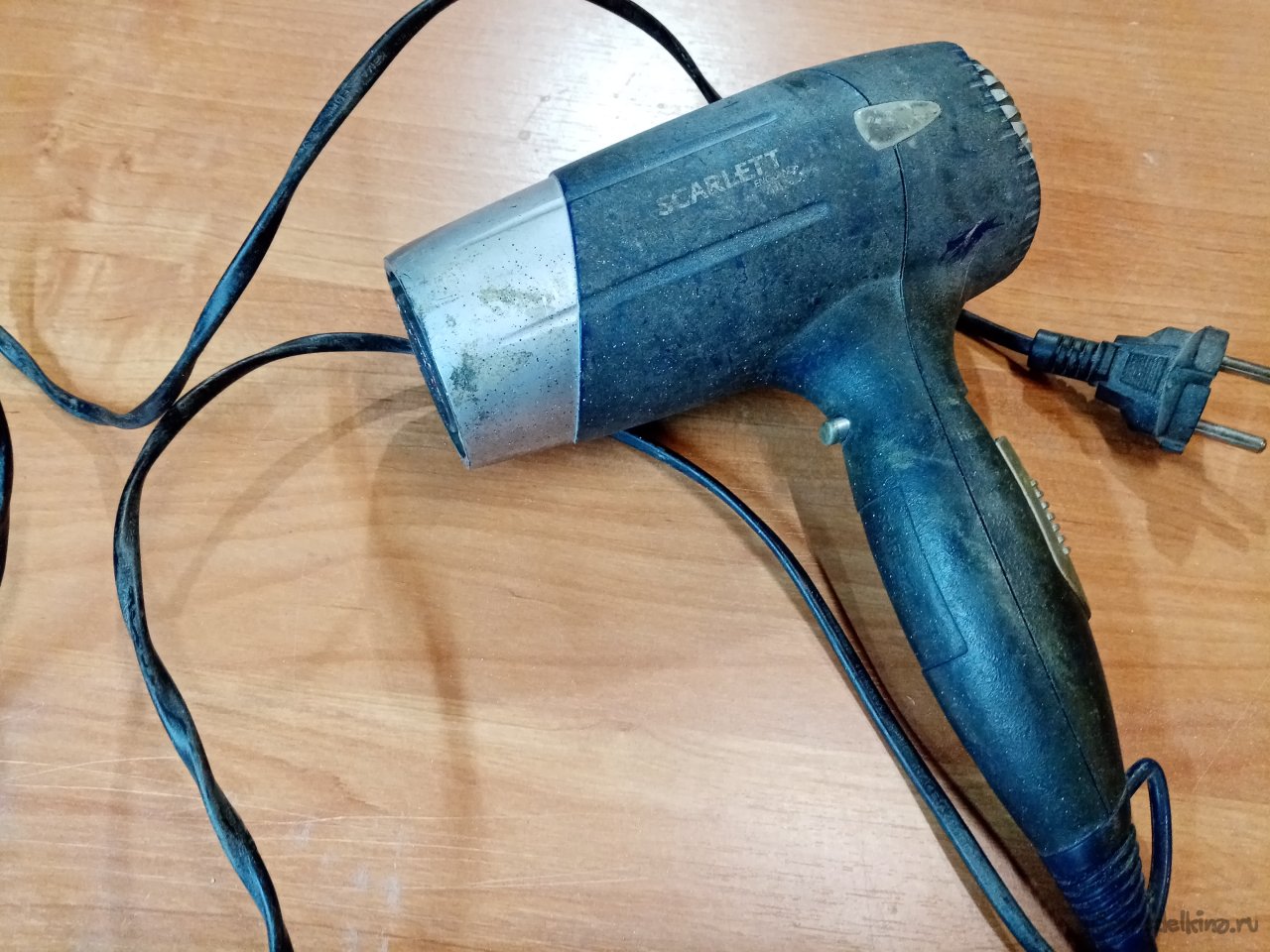

Ага, есть контакт! Нашелся фен для волос. Хорошо греет примерно до 70 градусов. Такой температурой точно ничего не расплавлю.

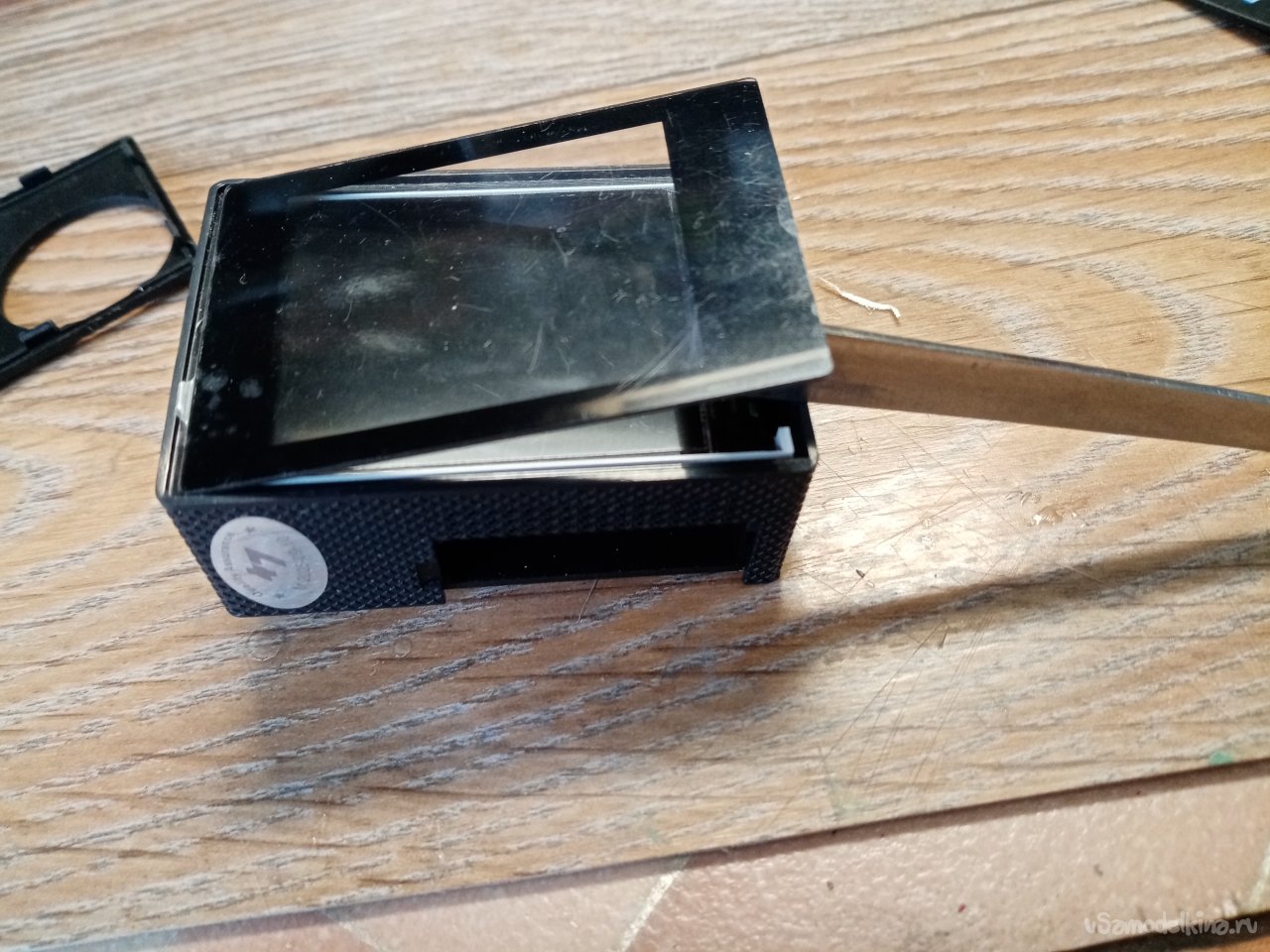

Хорошо прогрев заднюю панель снимаю её размыкателем без особых проблем.

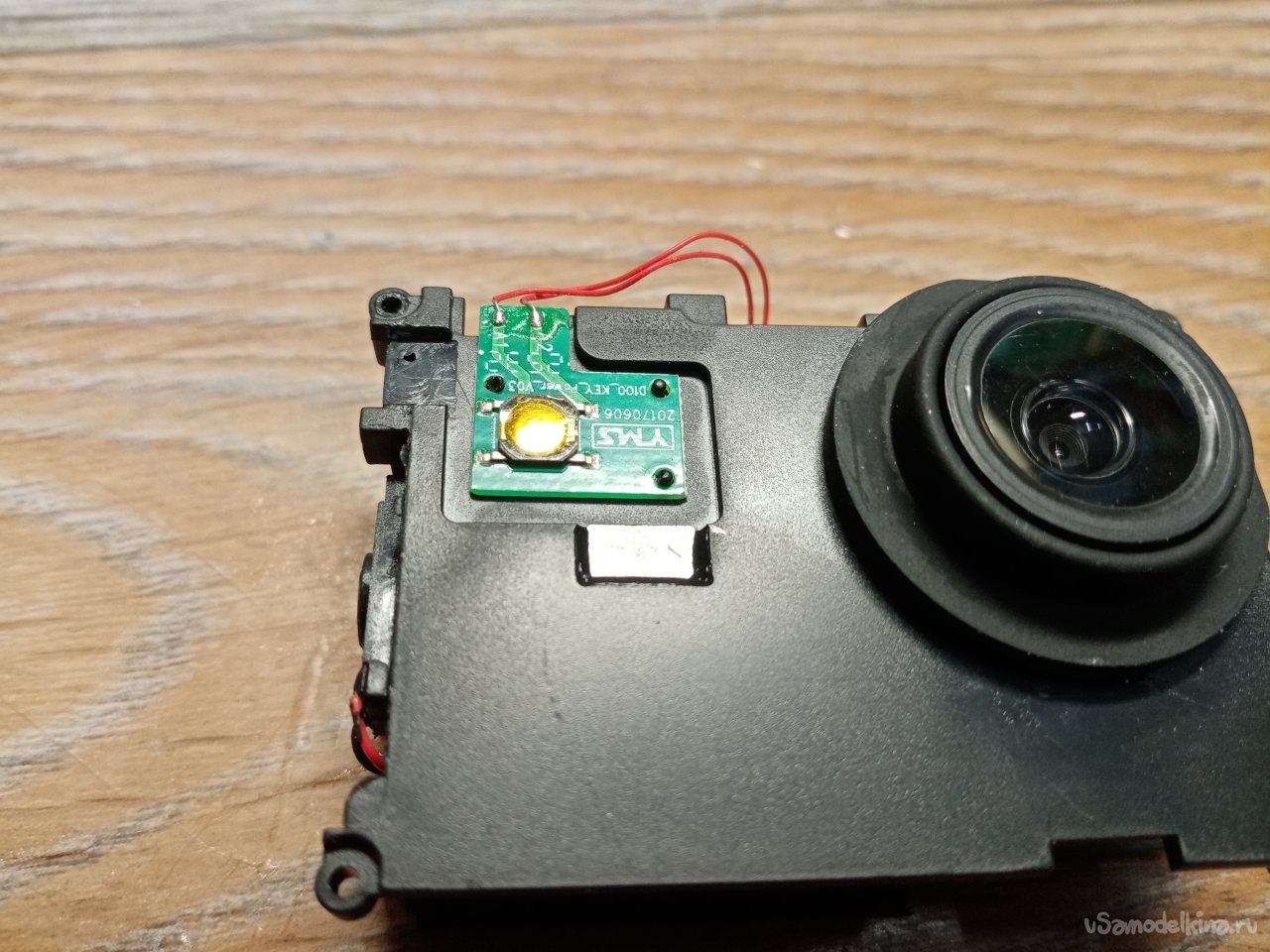

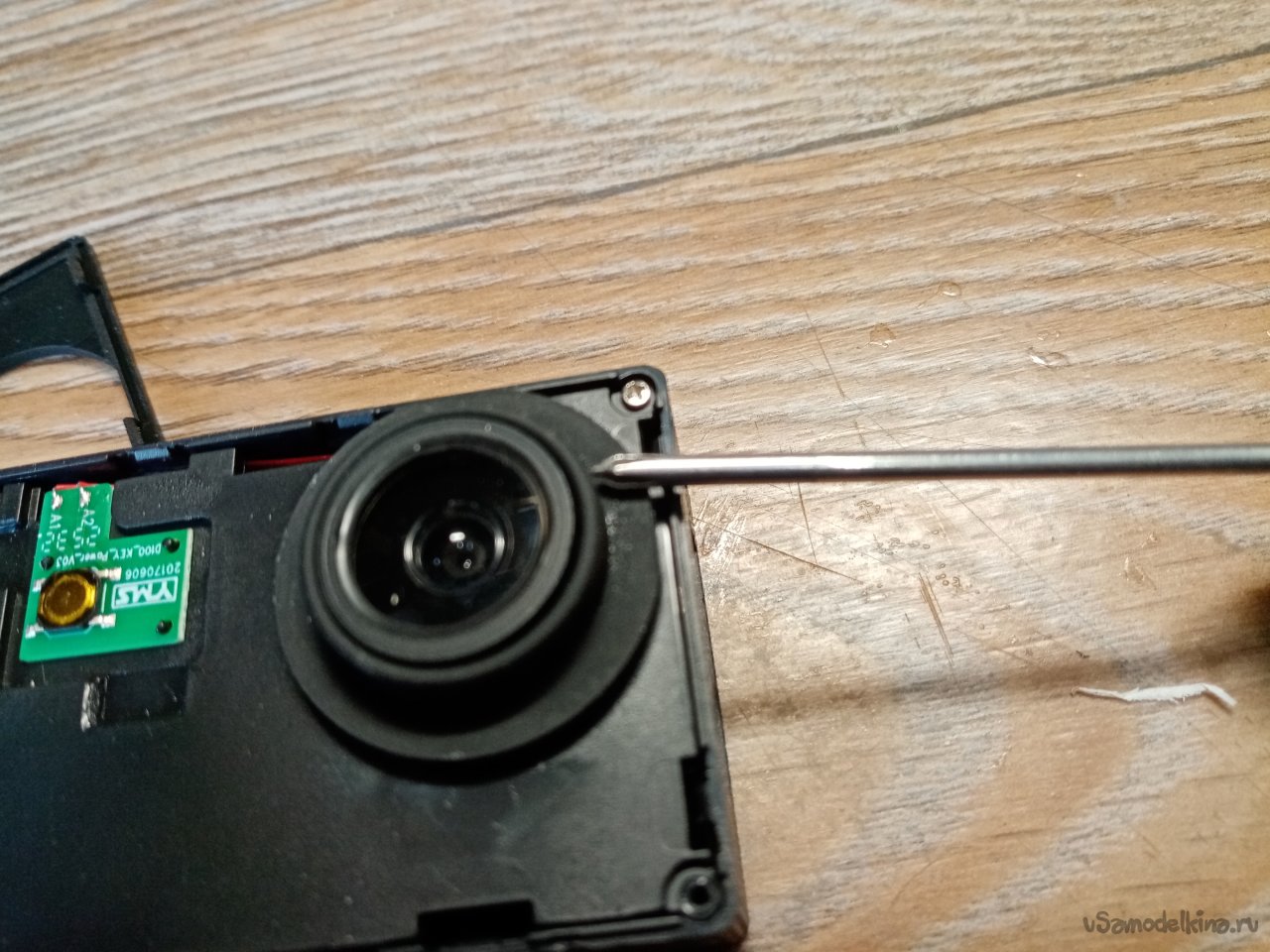

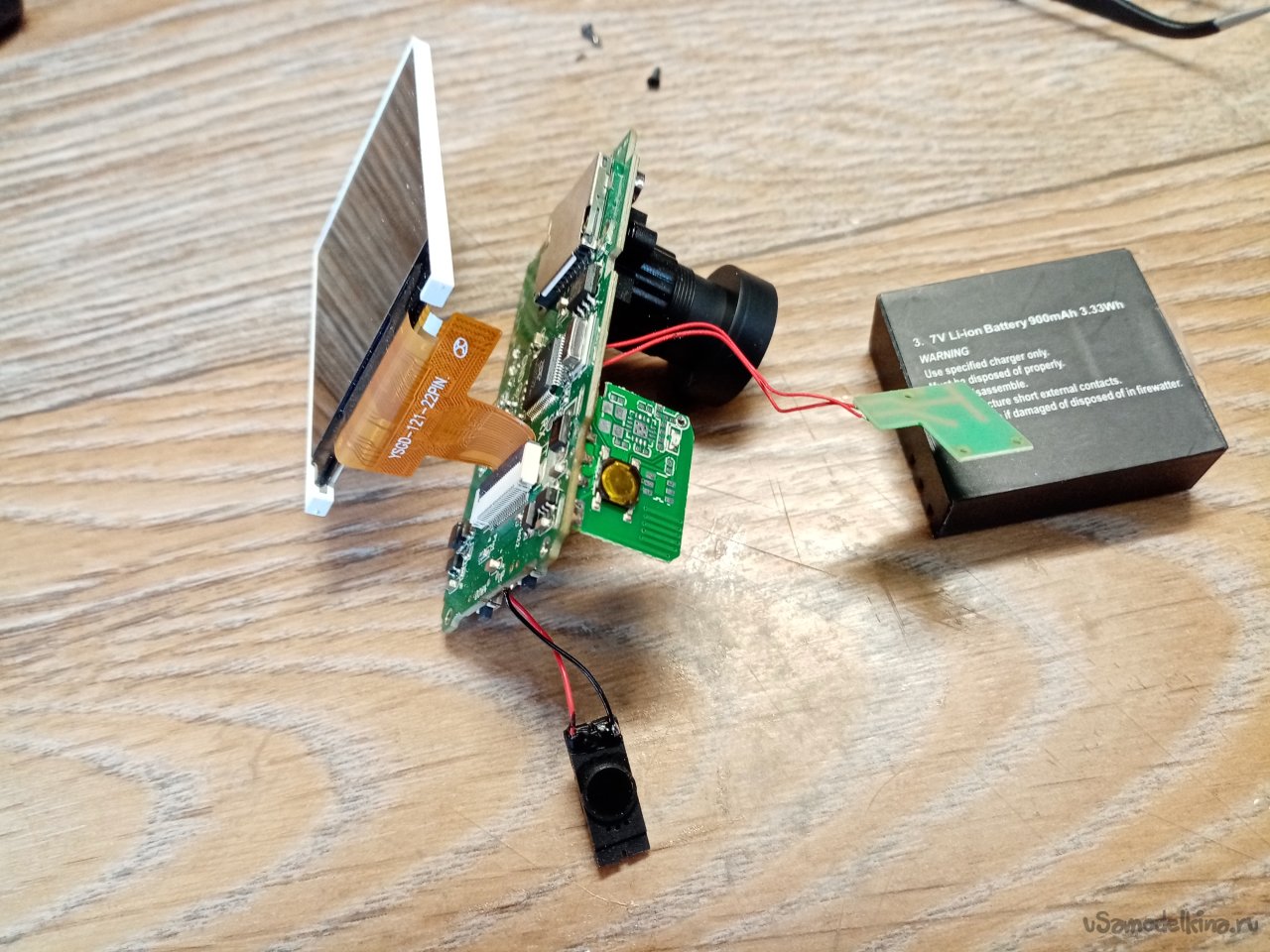

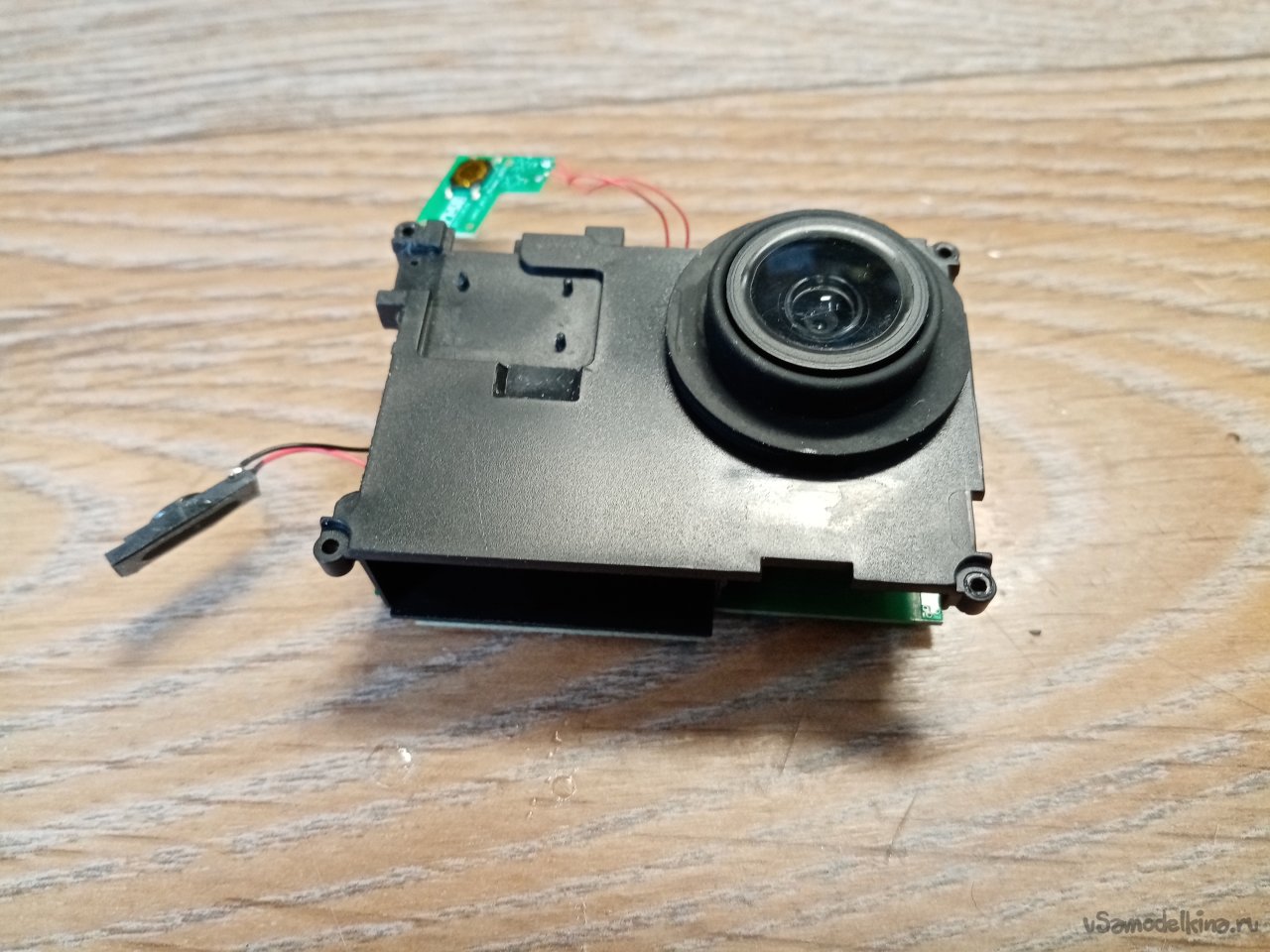

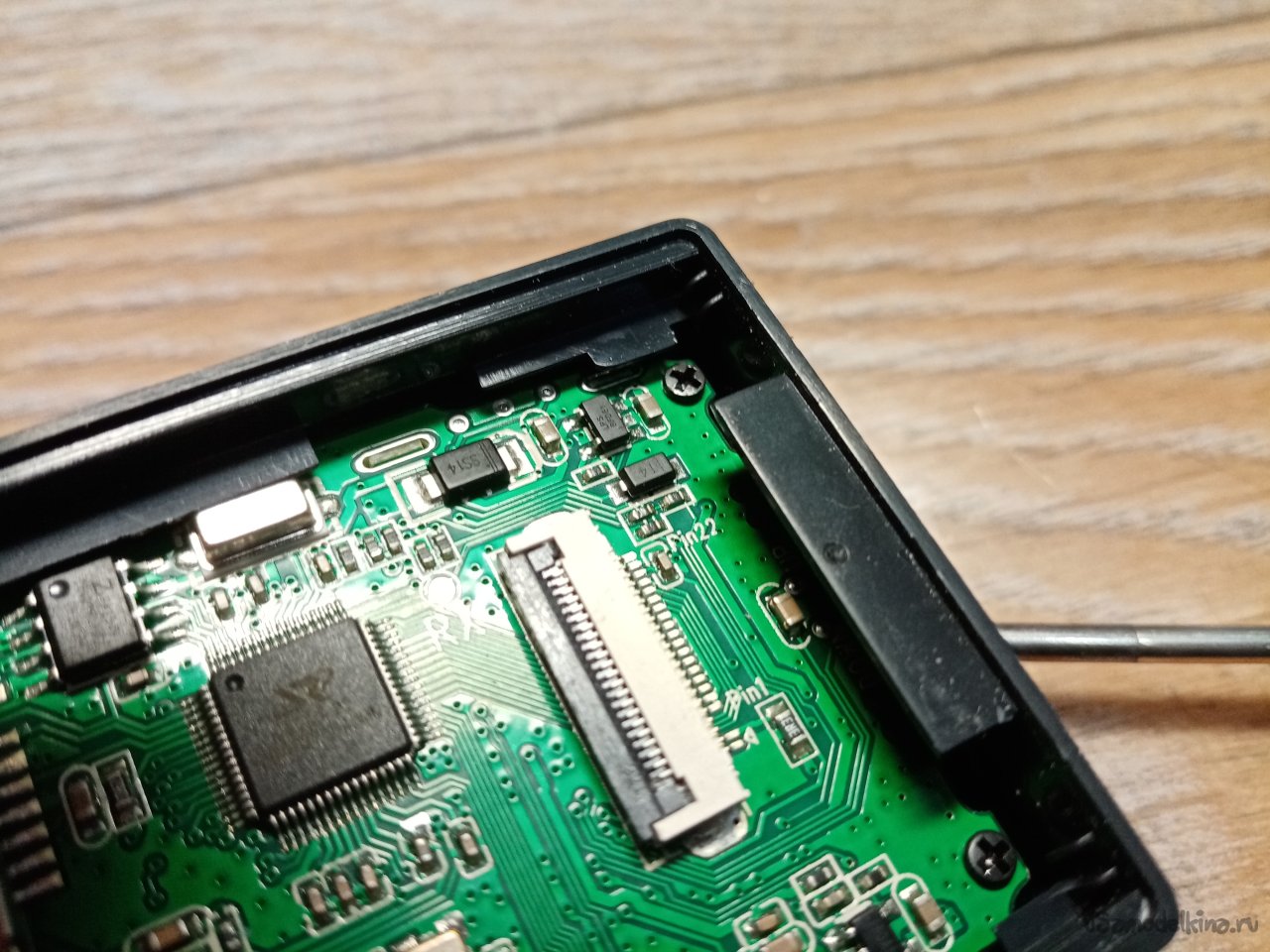

Откручиваю винтики крепления всех внутренностей. Извлекаю блок с платами из внешнего обода корпуса.

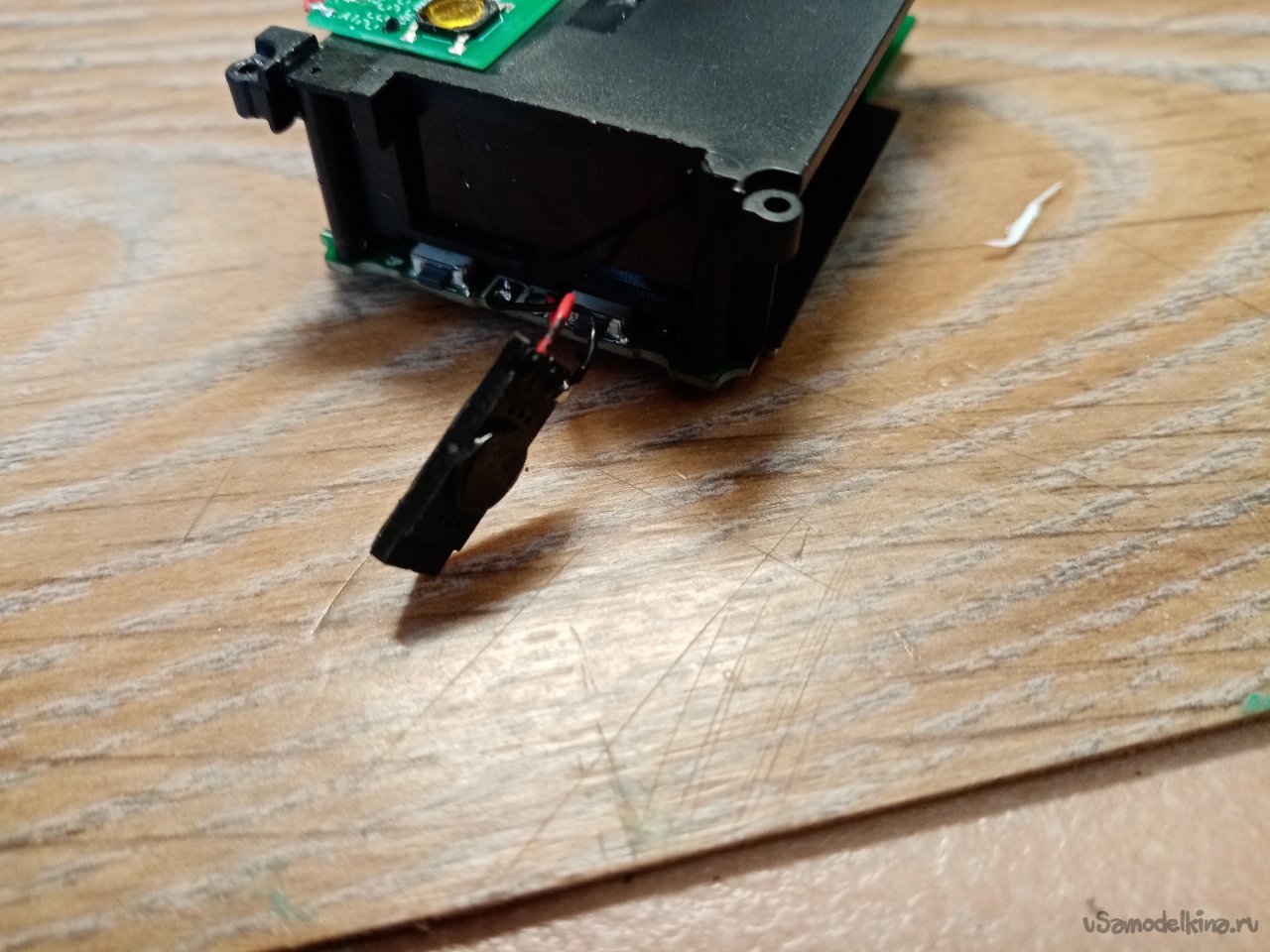

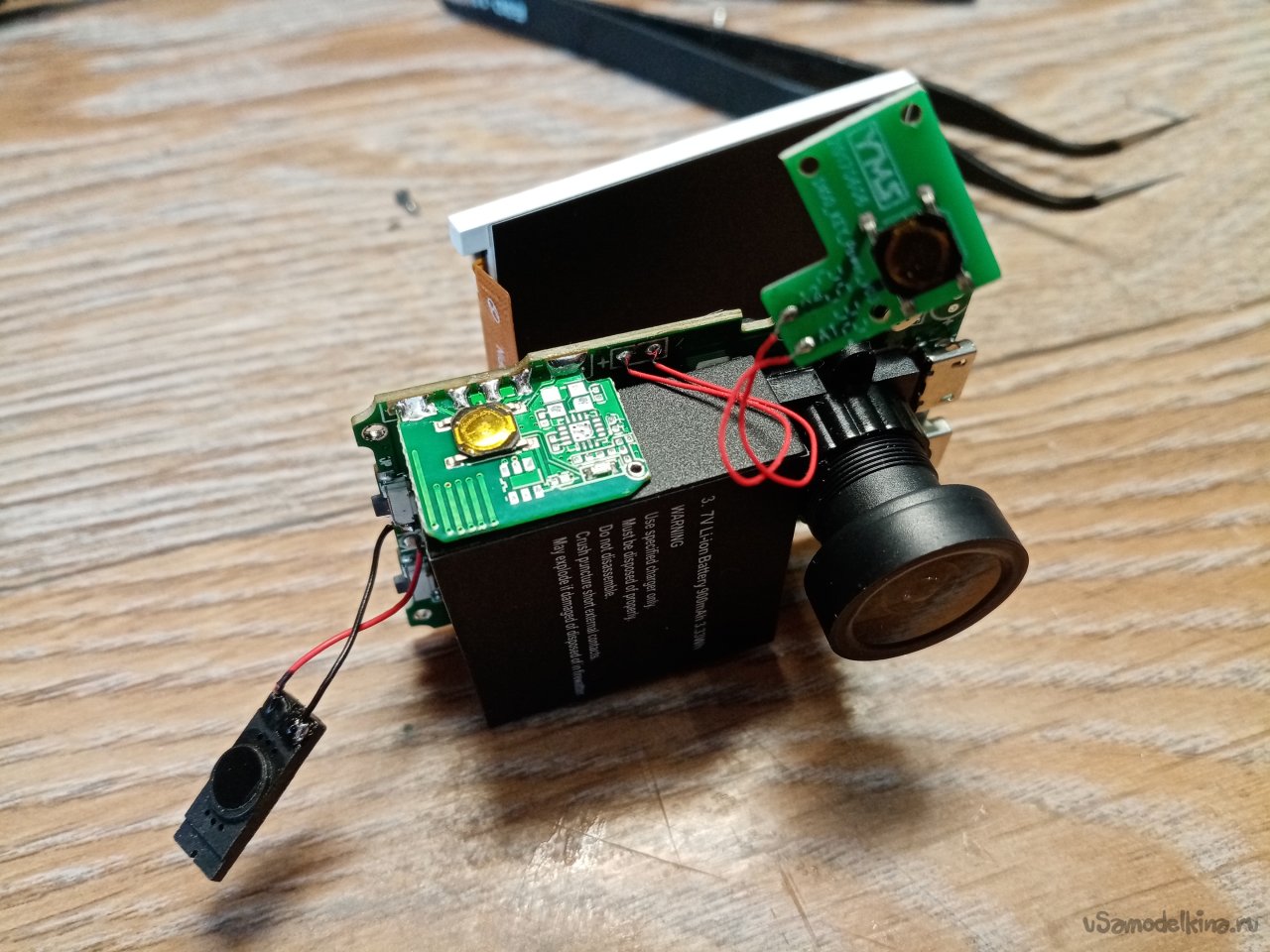

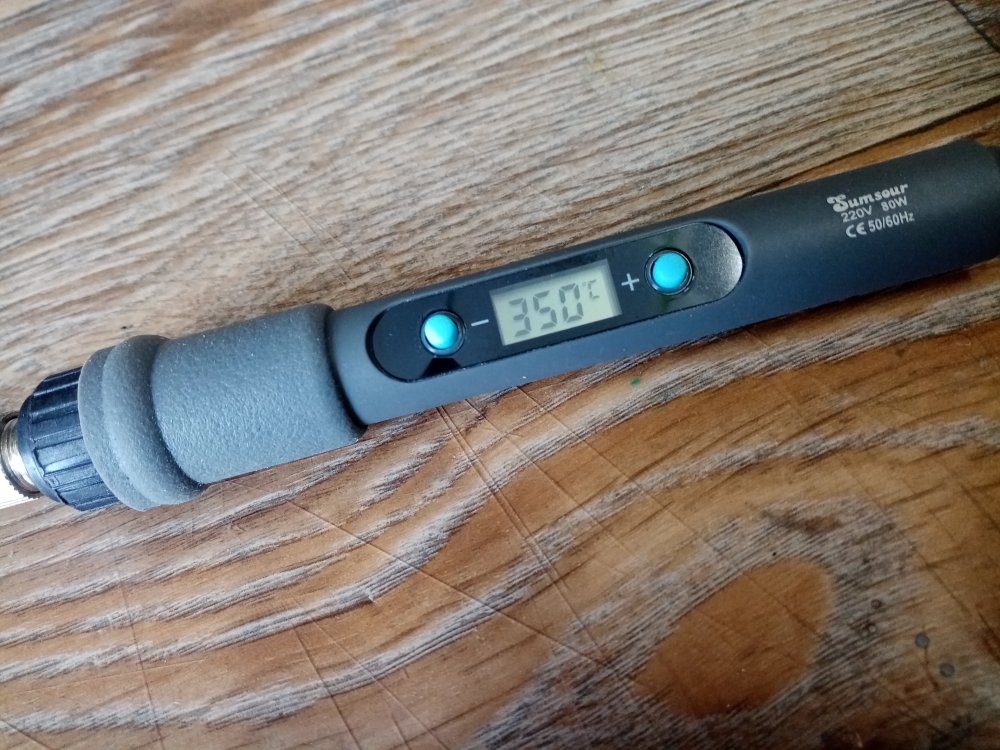

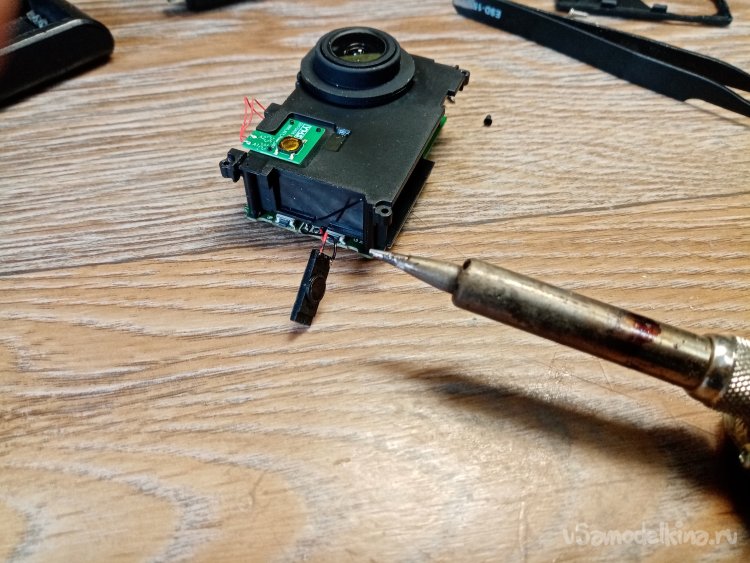

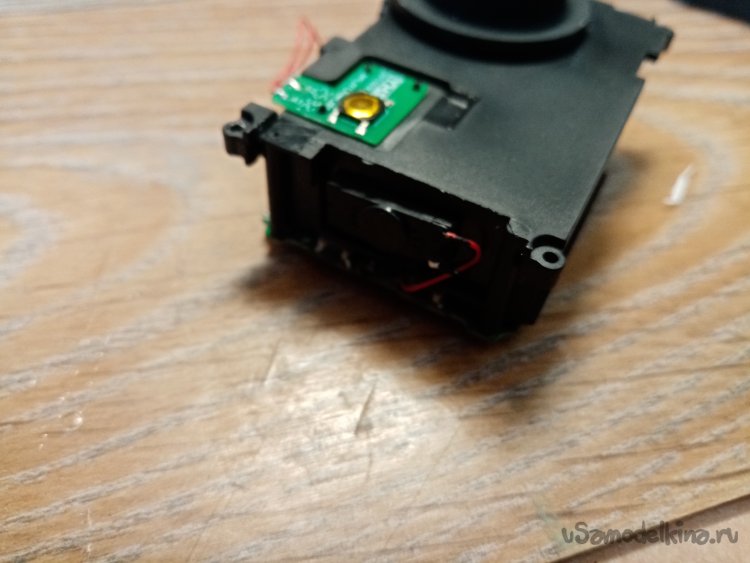

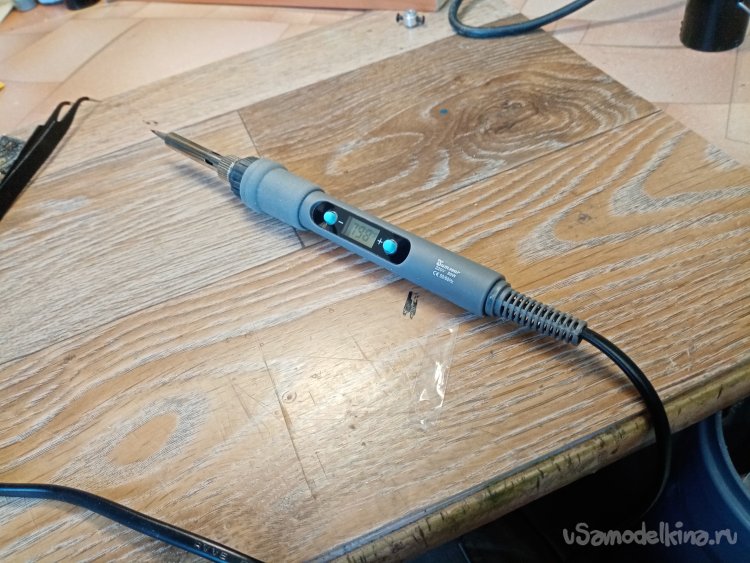

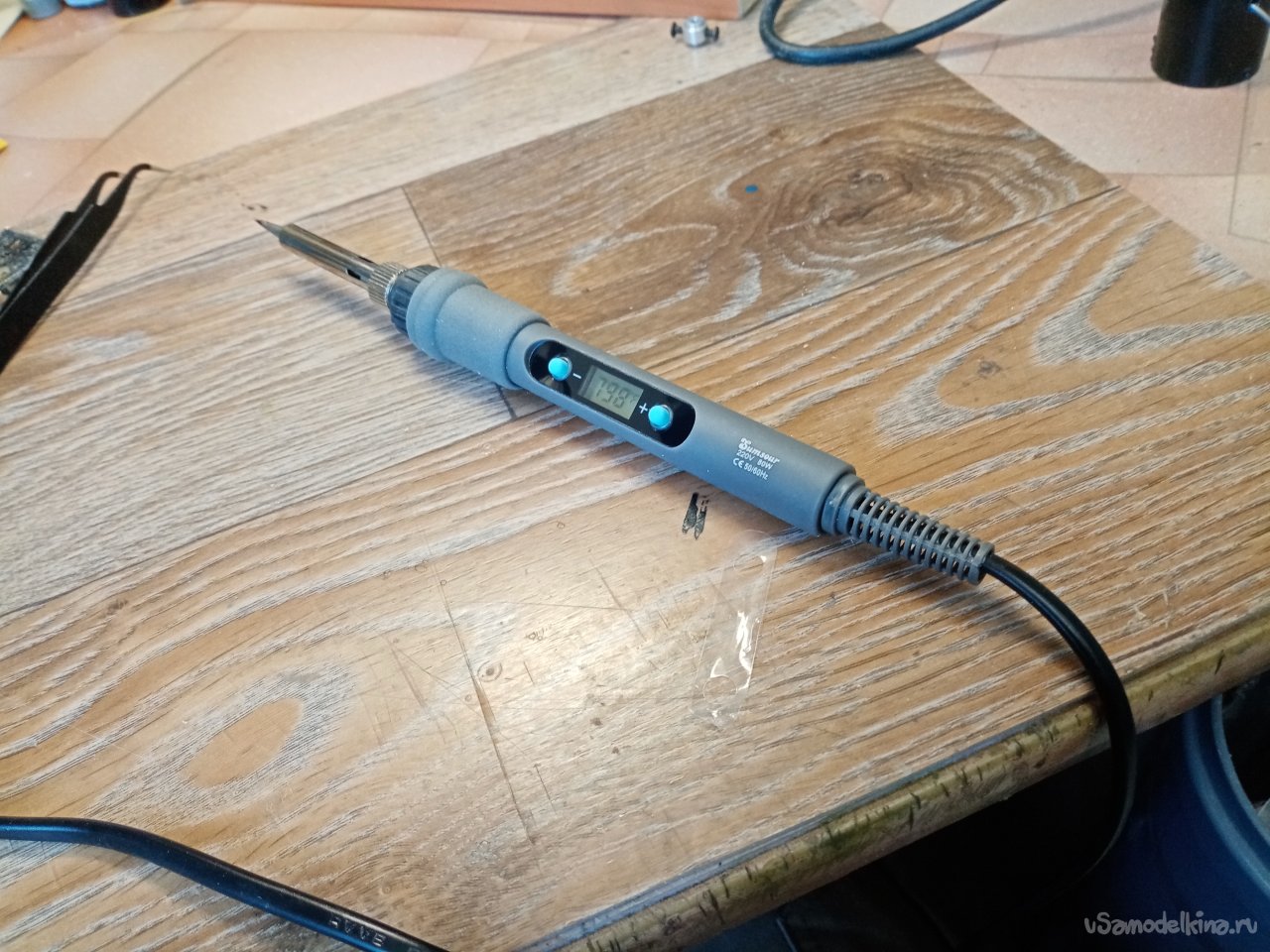

Неисправность на лицо. Припаиваю оторванный проводок. Поэтому не слышно звука.Своим новым паяльником. Хороший маленький инструмент оказался. Правда немного ошибся и заказал с дисплеем, ориентируемым на градусы Фаренгейта. Пришлось залезть в интернет и ознакомиться с переводом Фаренгейта на Цельсия. Установил, паяло на 798 градусов. Работает отлично. Есть несколько сменных жал. Проверяю не пишет. Порылся в закромах нашел плату от фотоаппарата, перепаял микрофон. Не пишет. Нашел еще один микрофон. Перепаял. Порядок звук появился.
Со звуком все. Проверил – пишет, воспроизводит.
Так, затем проблемы с зарядкой. Первое дело проверяю разъем. Понятно нет контакта. Наверное «холодная пайка» или нечаянно приложили лишние усилия. Меняю жало на тонкое, иголочное и под микроскопом, (остался от прежней жизни МБС-10), пропаиваю контакты. Применяю немного флюса. Собираю всю систему в кучу. Без корпуса. Тыкаю зарядку в гнездо. Порядок заряд пошел.

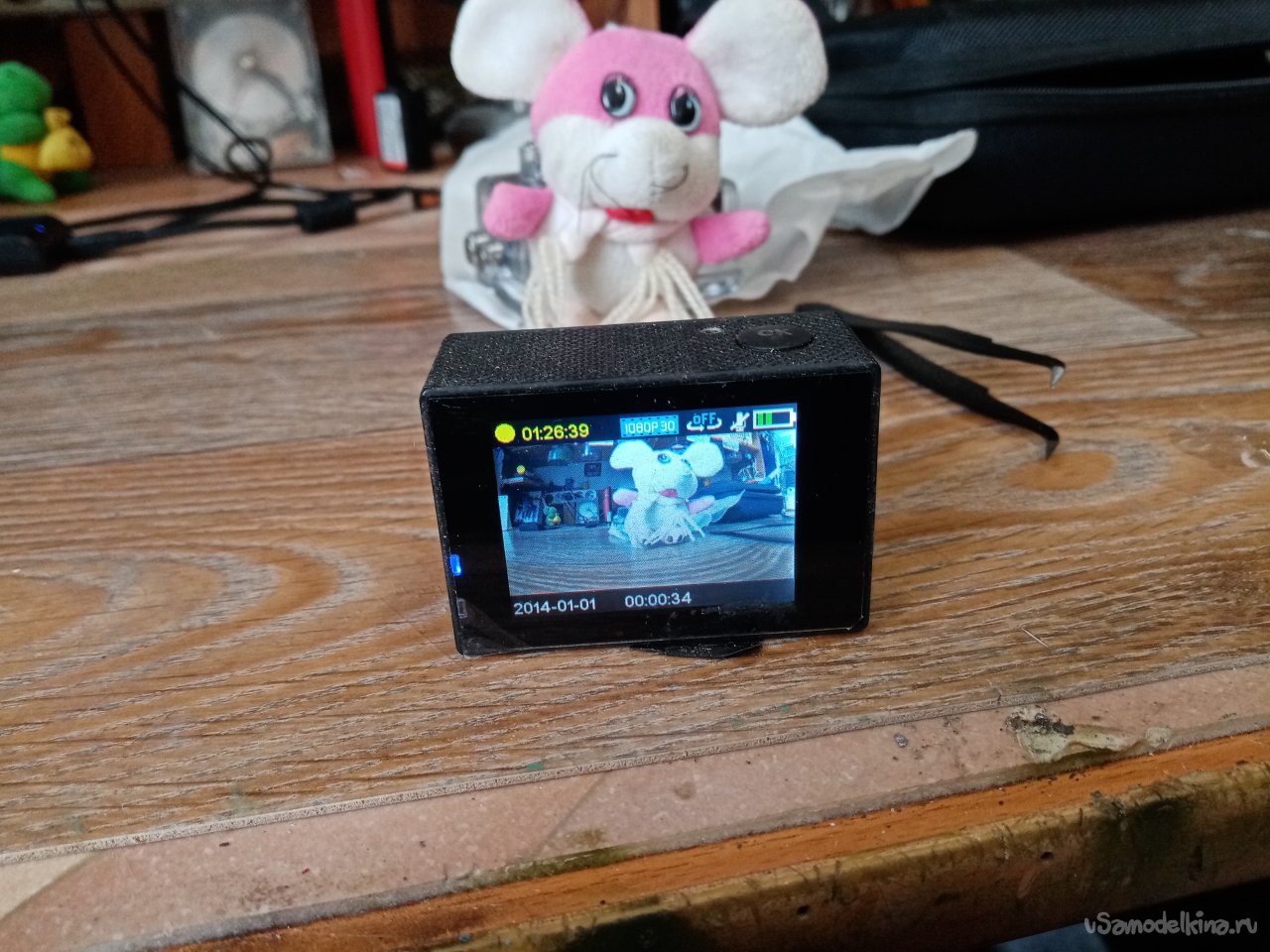

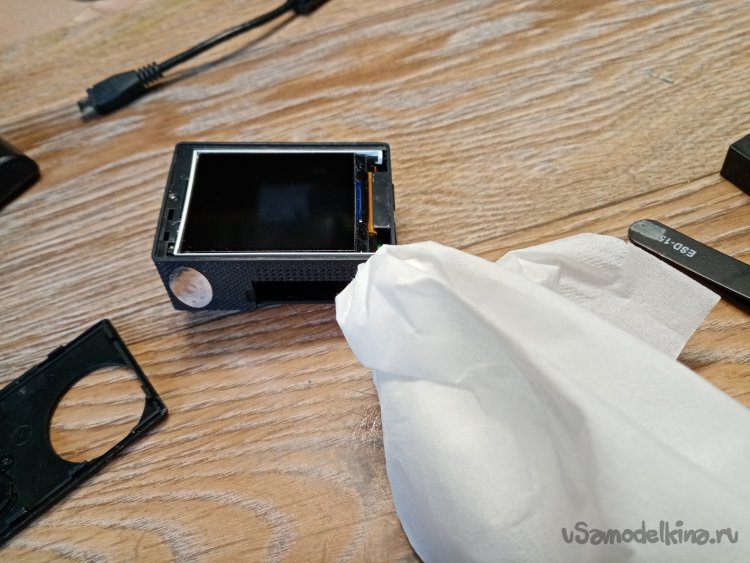

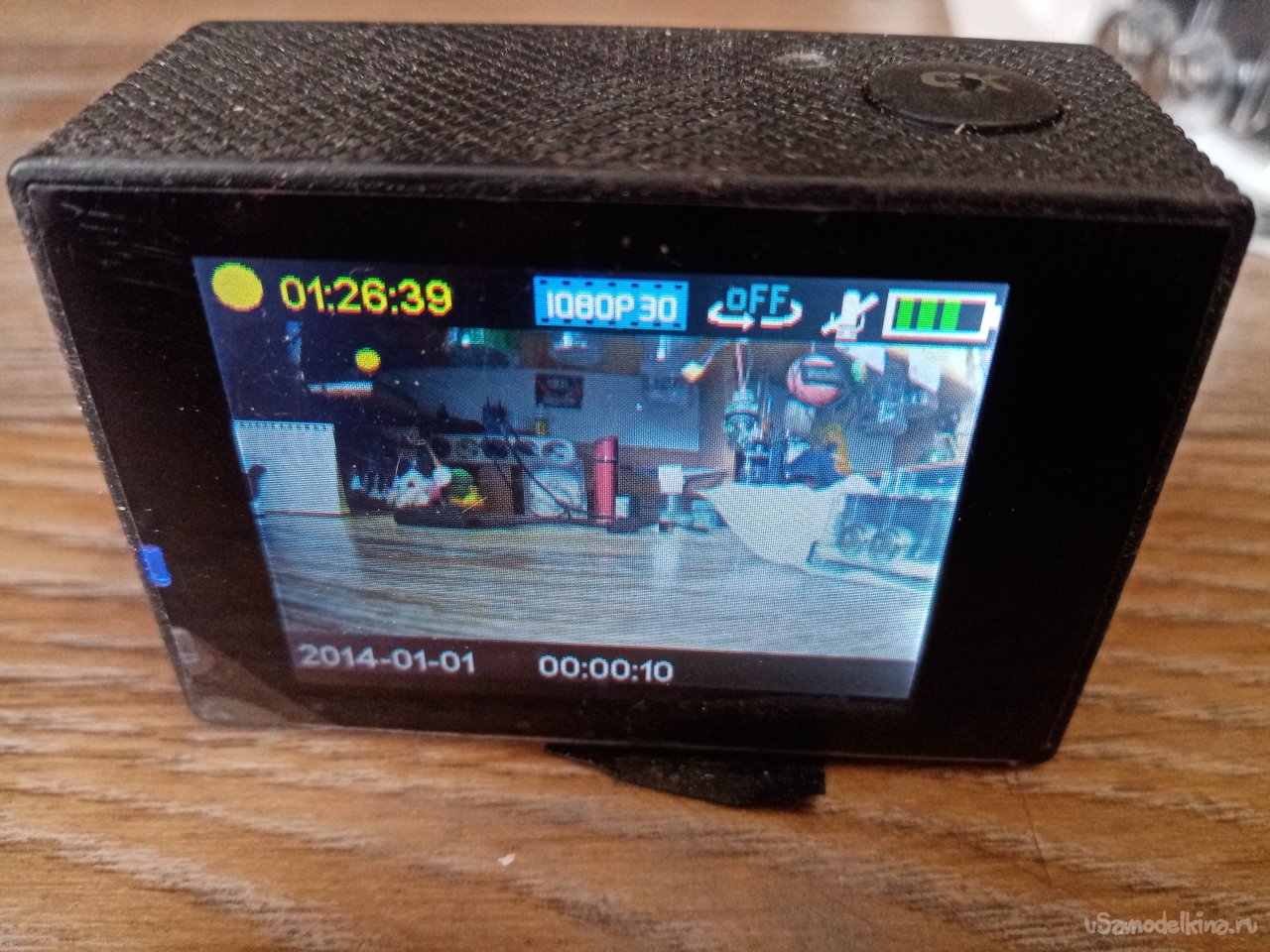

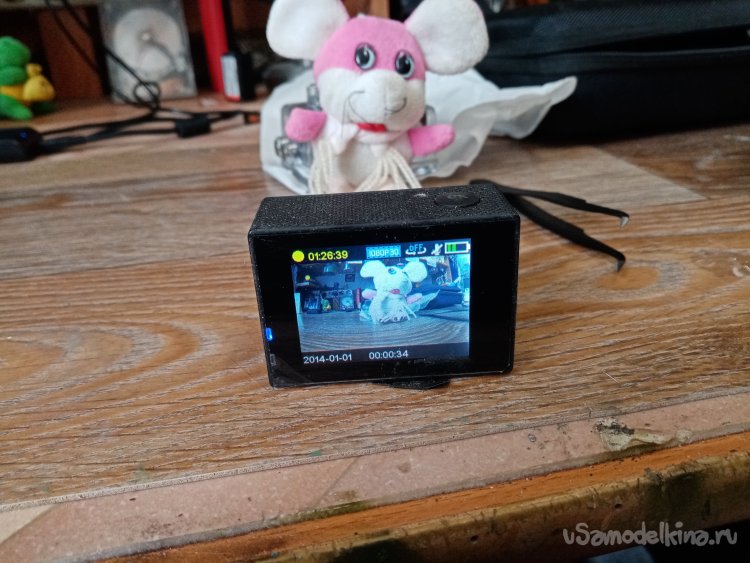

Для гарантии снимаю небольшое видео. Пишет, воспроизводит. Качество изображение нормальное, на её дисплее. В режиме самоуспокоения скидываю видосик на компьютер. Тоже не плохо смотрится. Можно собирать. Вставляю внутренние потрошки в рамку корпуса. Соединяю шлейф дисплея. Нужно немного убрать пылинки со стекла. Ну нас не операционная. Летит пылюга.
Осталось немного безворсовых салфеток. Протираю дисплей. Собираю полностью устройство.

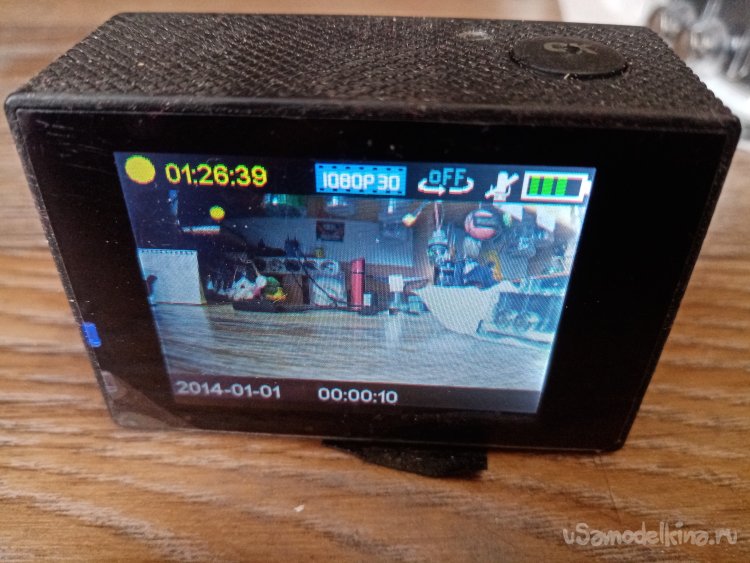

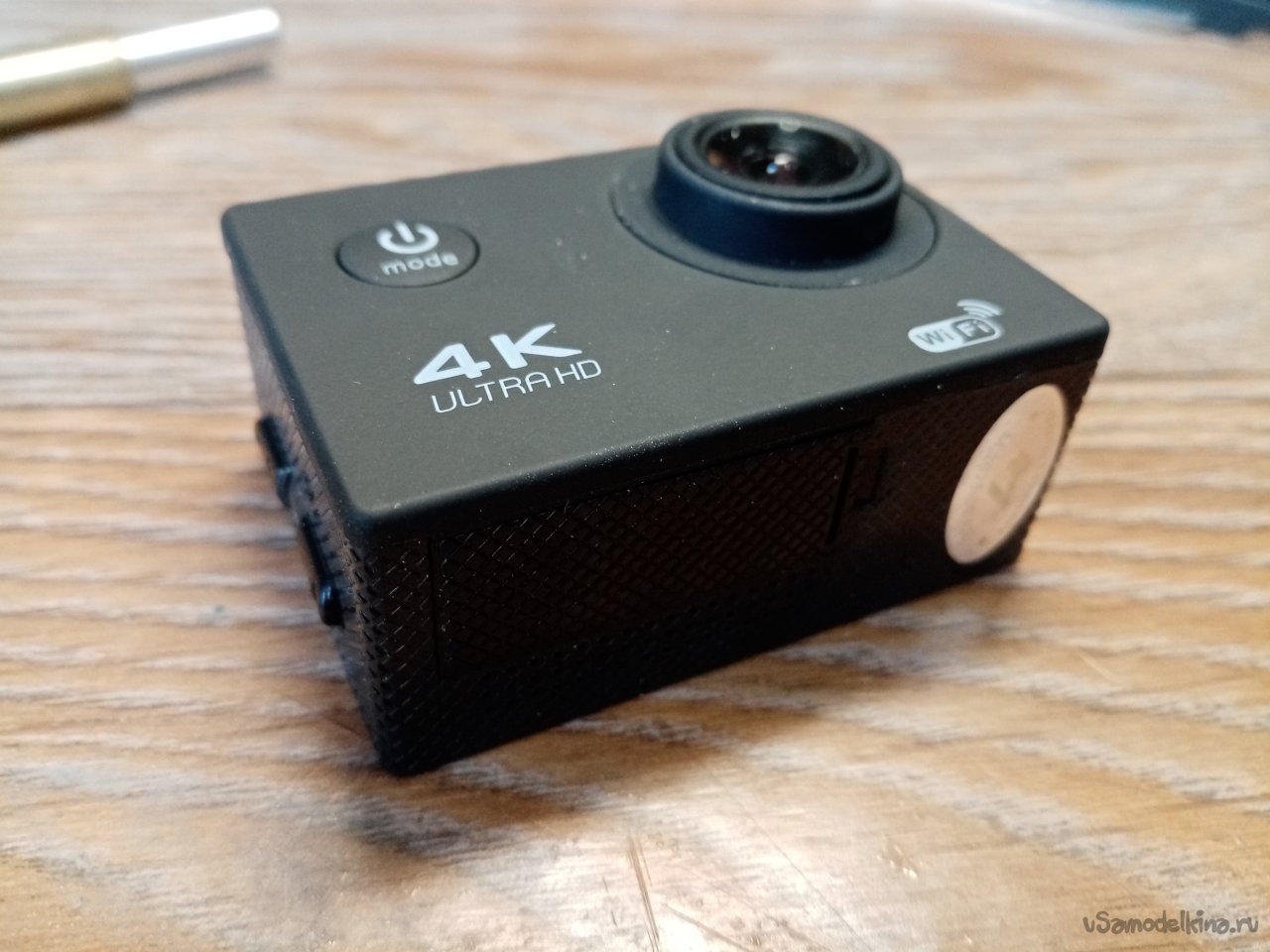

Еще раз по всем параметрам. Заряжается. Пишет звук. Качество изображения хорошее.

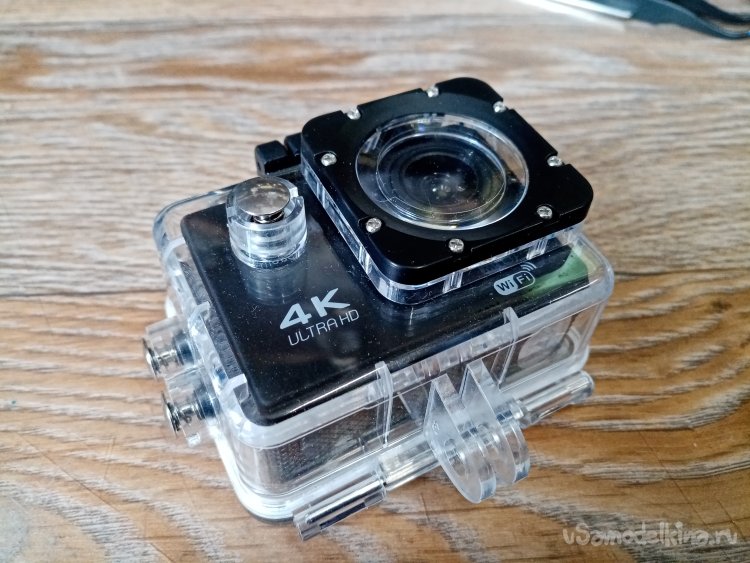

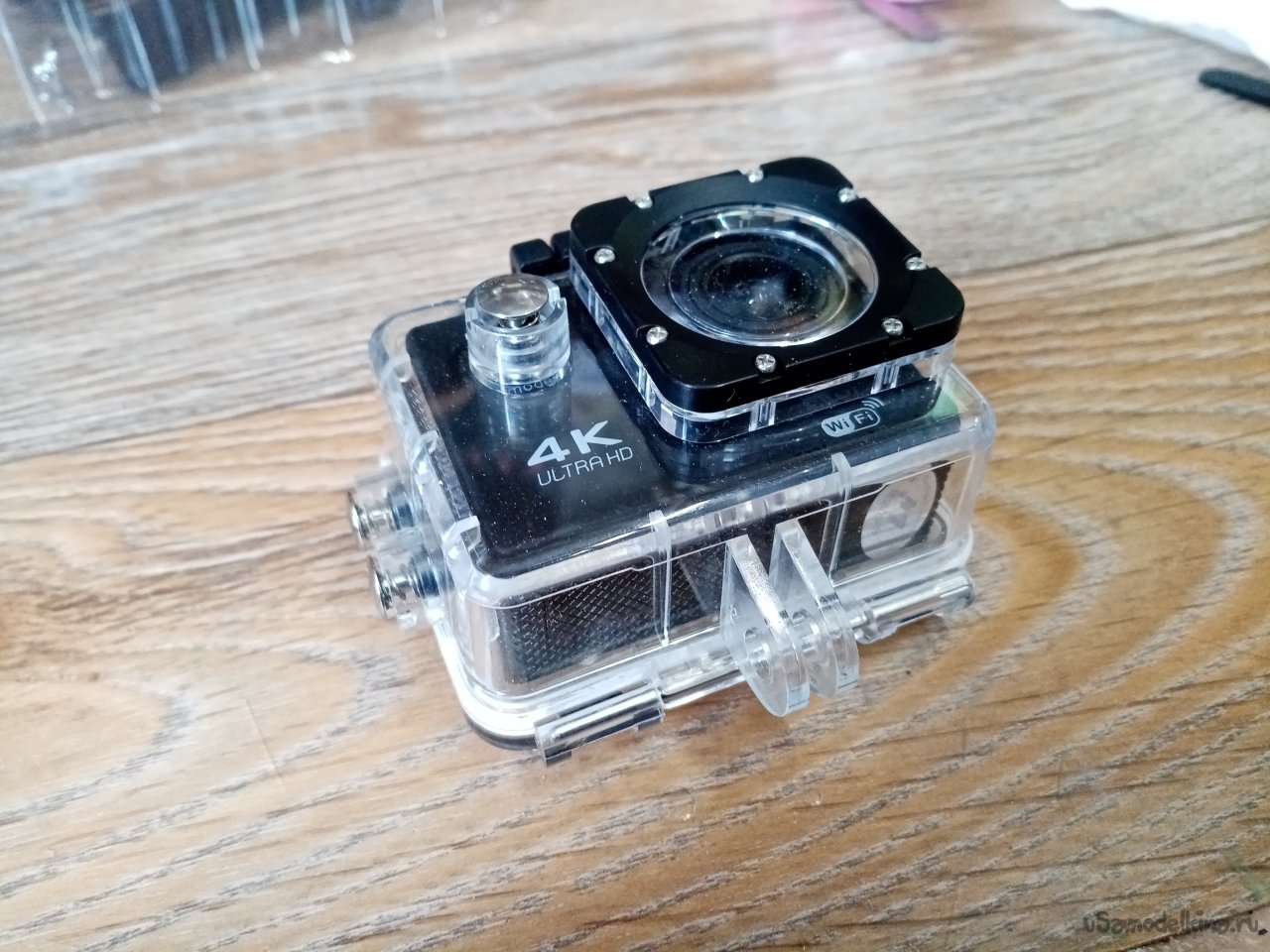

Устанавливаю камеру в защитный чехол.

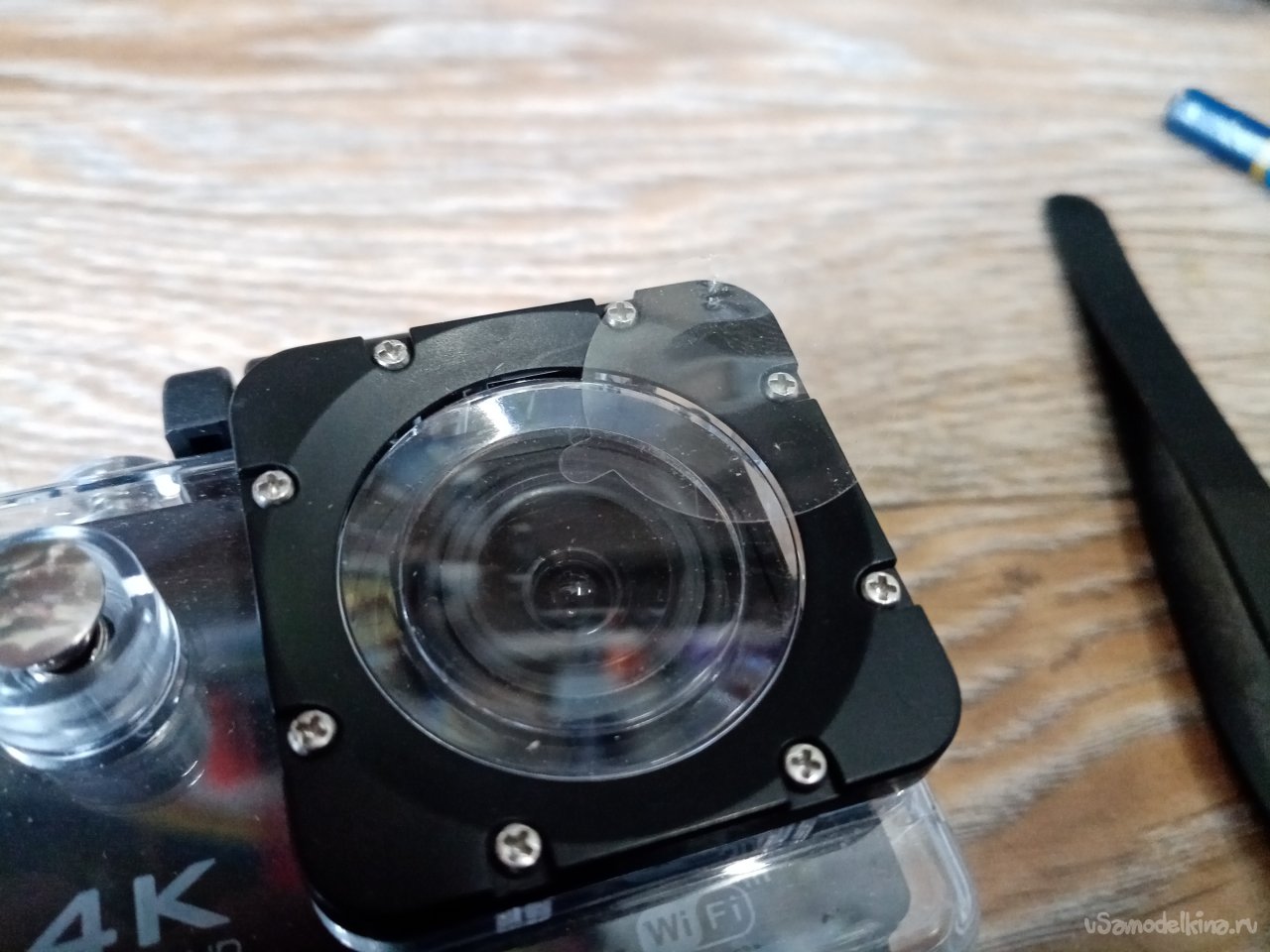

Замечаю защитную пленку в районе объектива. Удаляю. Снимаю видео, порядок. Наклеиваю пленку, снимаю еще кусочек видео. Криво. Понятно удаляю защитную пленку.
Ремонт закончен. Всем Привет.
