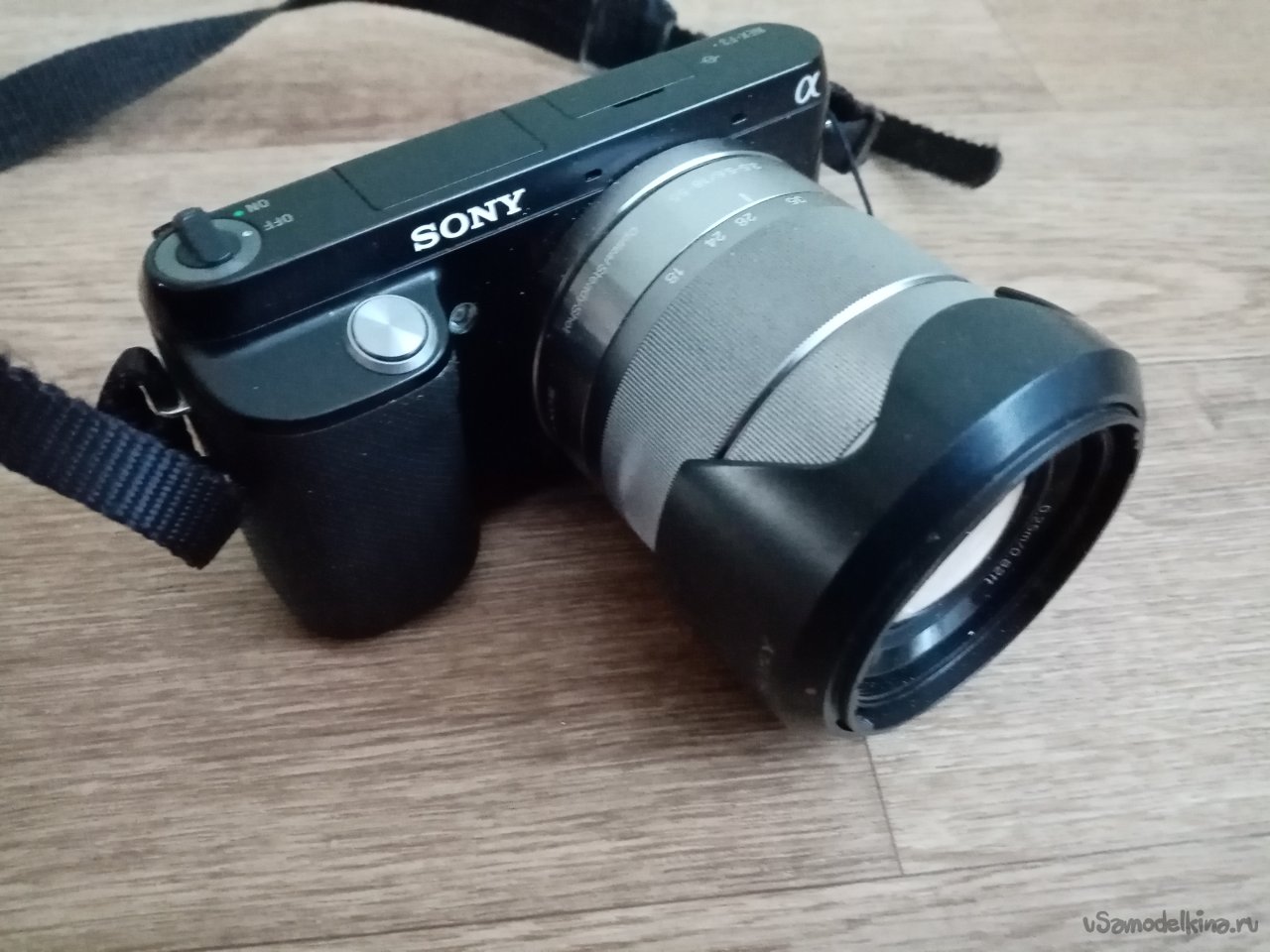

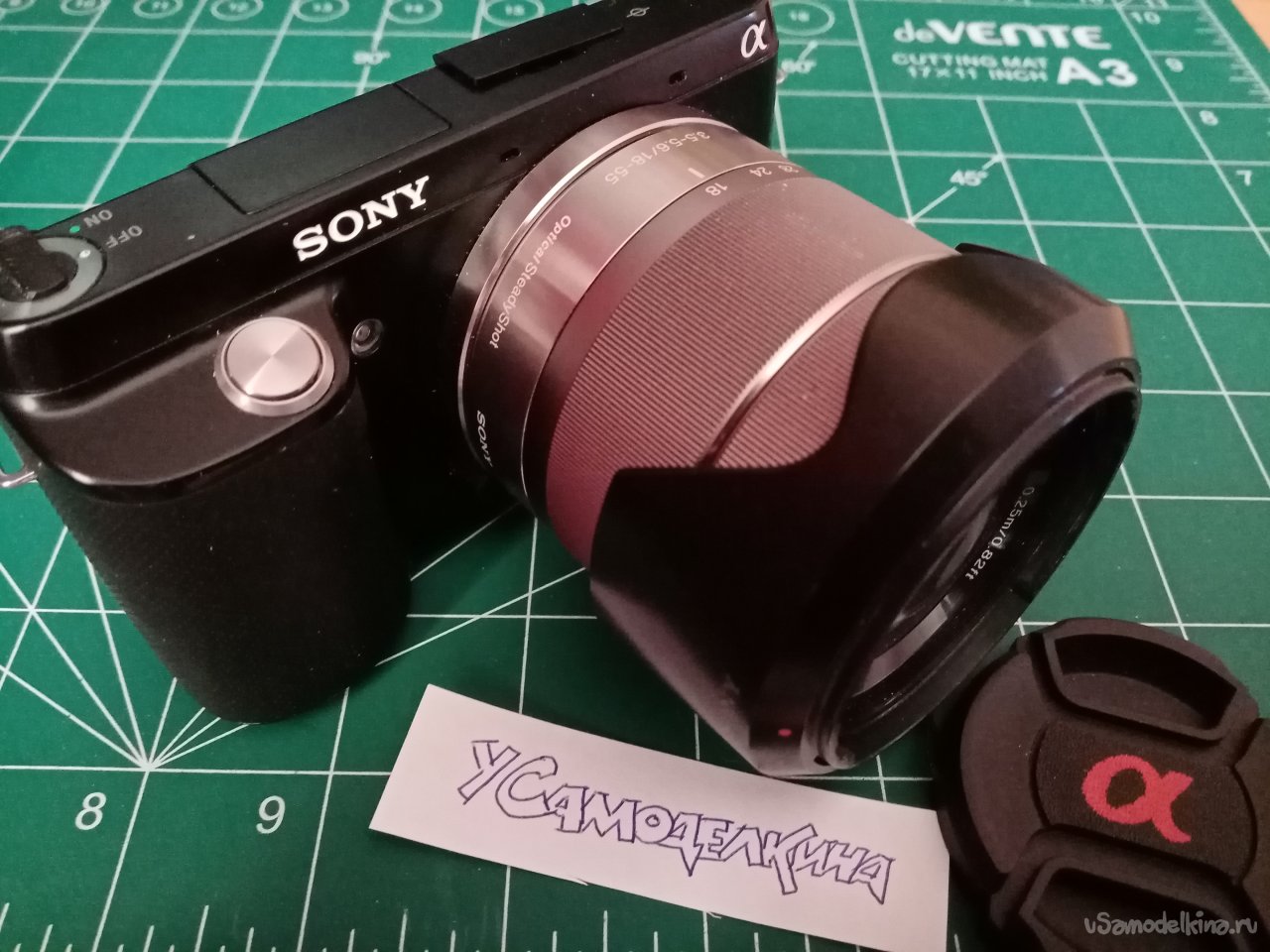

Подарили на запчасти фотоаппарат достаточно хороший. Была попытка ремонта своими силами. Не получилось. Некоторое время аппарат лежал в пакетике в дальнем углу. Ждал наплыва вдохновения. В свободное время решил восстановить страдальца. В прошлой жизни у меня есть сертификат от фирмы SONY. Было давно. Новая модель фирмы. С такой не имел дела.

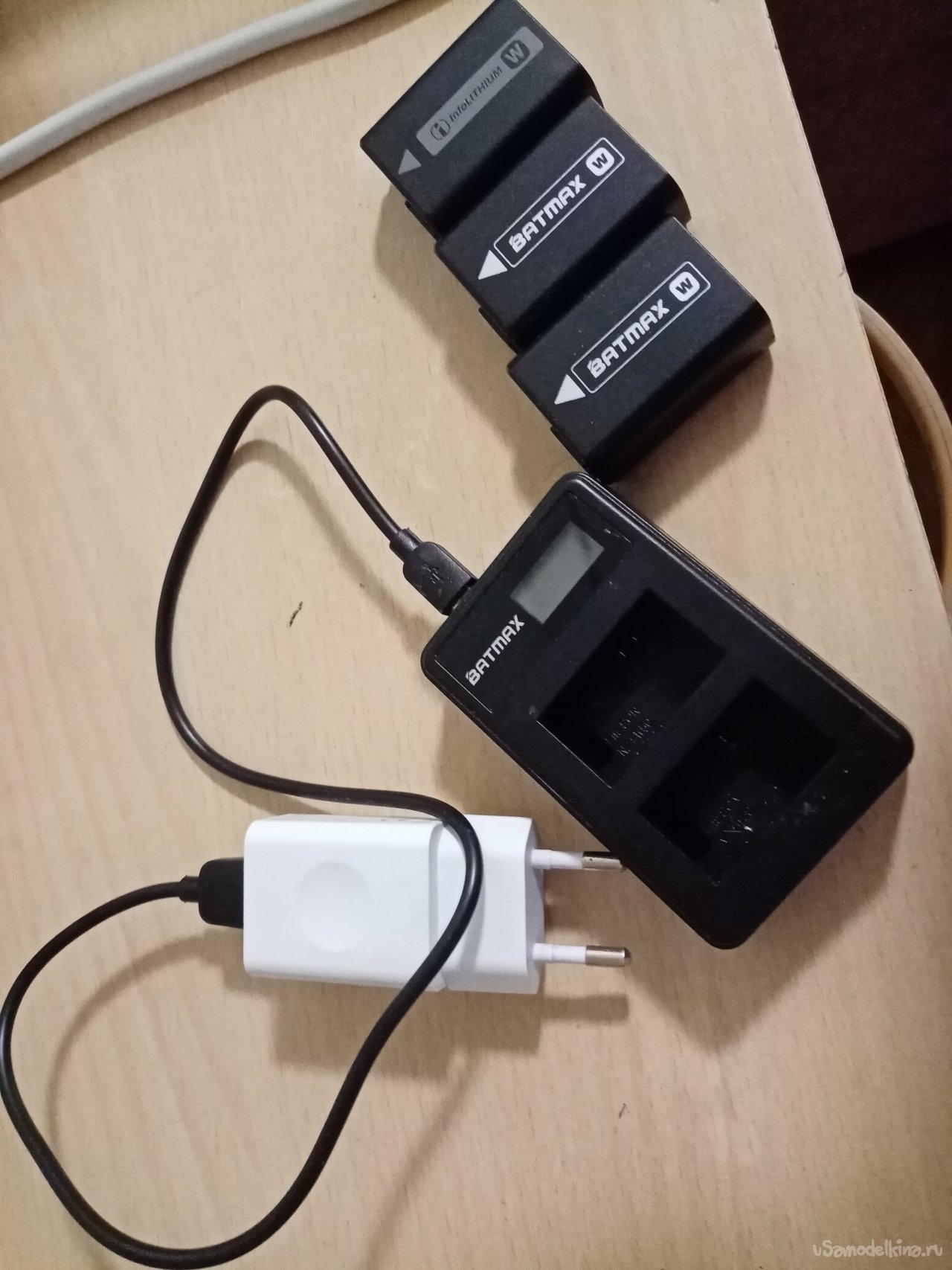

Ладно, заряжаю аккумуляторы и начинаю диагностику. Не включается. Вынимаю АКБ. Вставляю вновь. Включился. Интересное дело. Так и заводится агрегат. Перемещаю крутилу включения в положение OFF, переставляю аккумулятор и оживает.
Продолжаю.

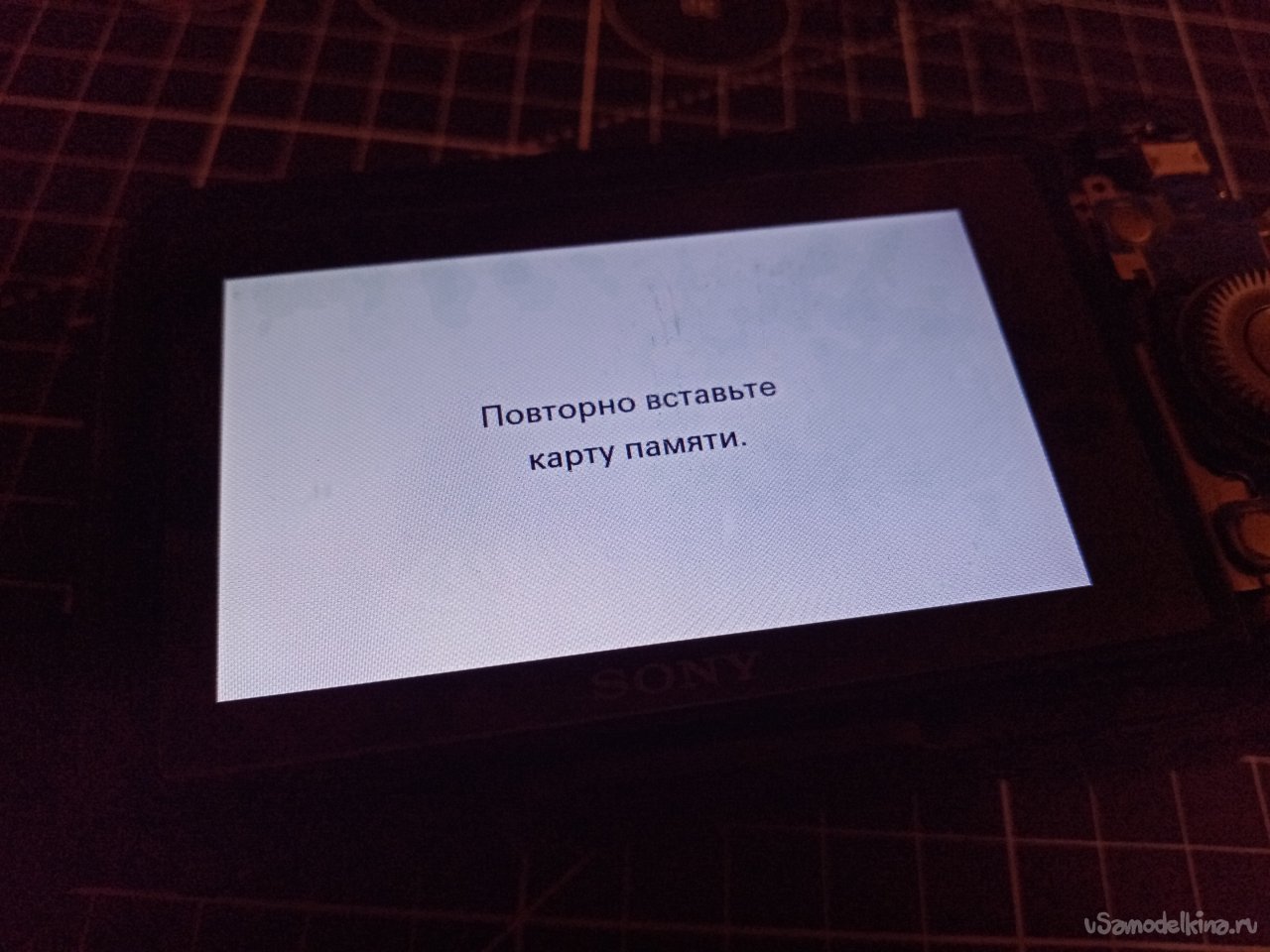

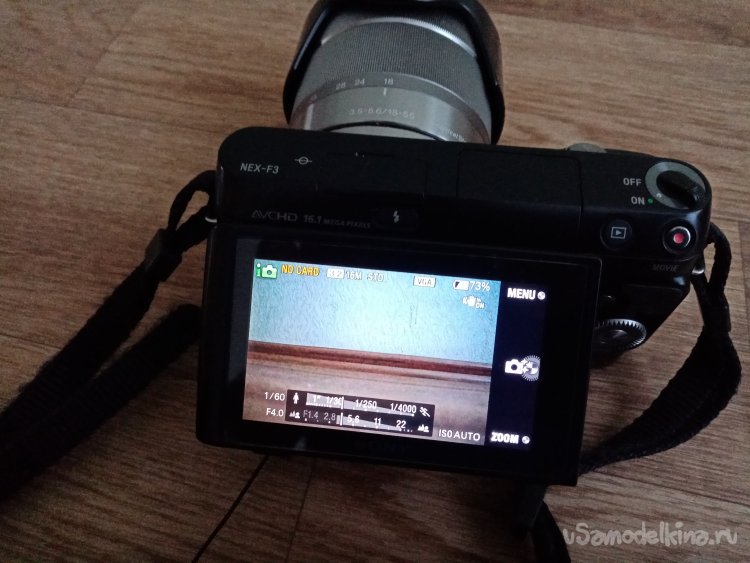

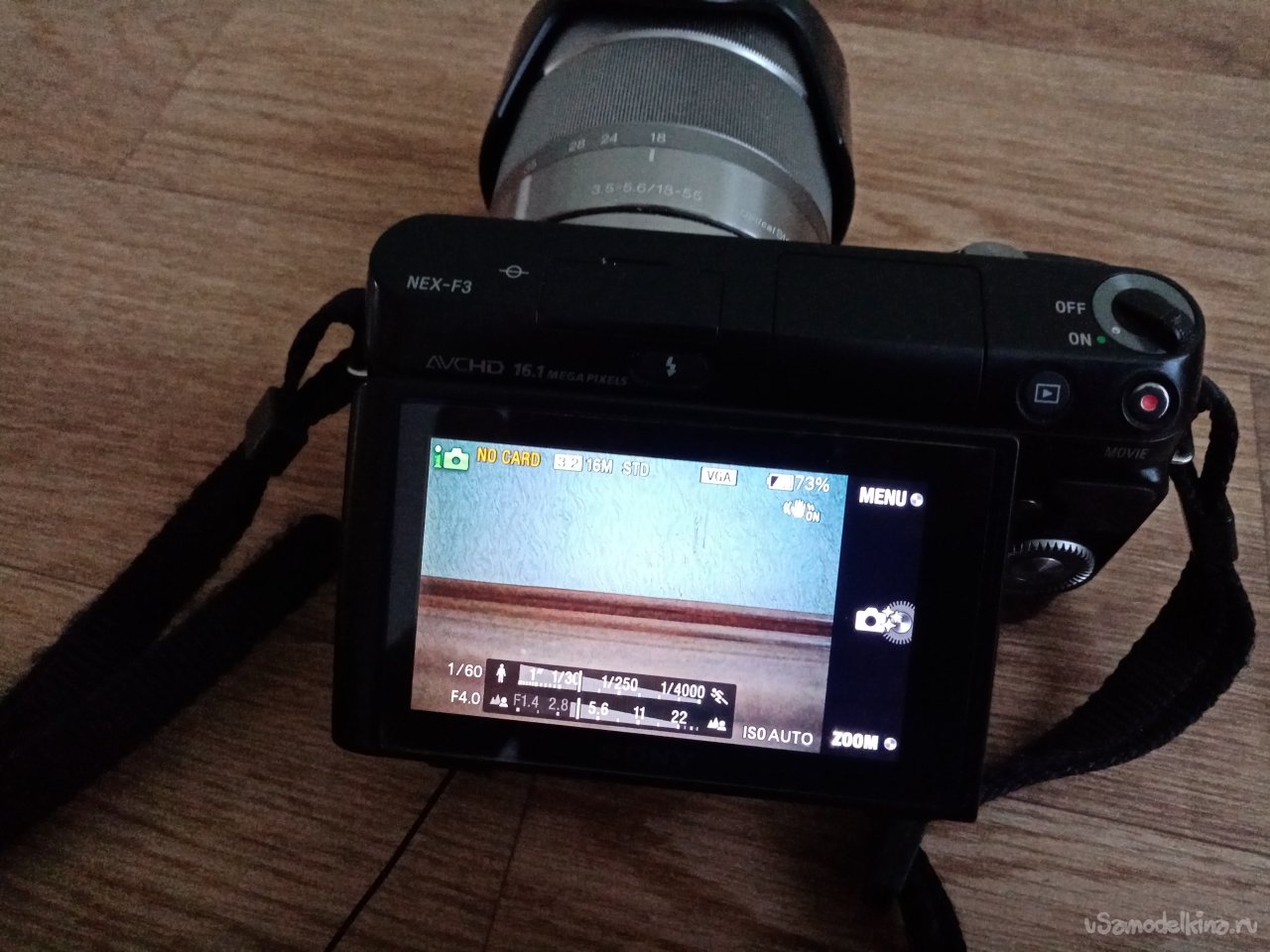

Не видит карту. Меняю несколько микрокарт с адаптерами, нет реакции. Извлекаю цельную карту без «глючных» этих адаптеров. Такая же история.

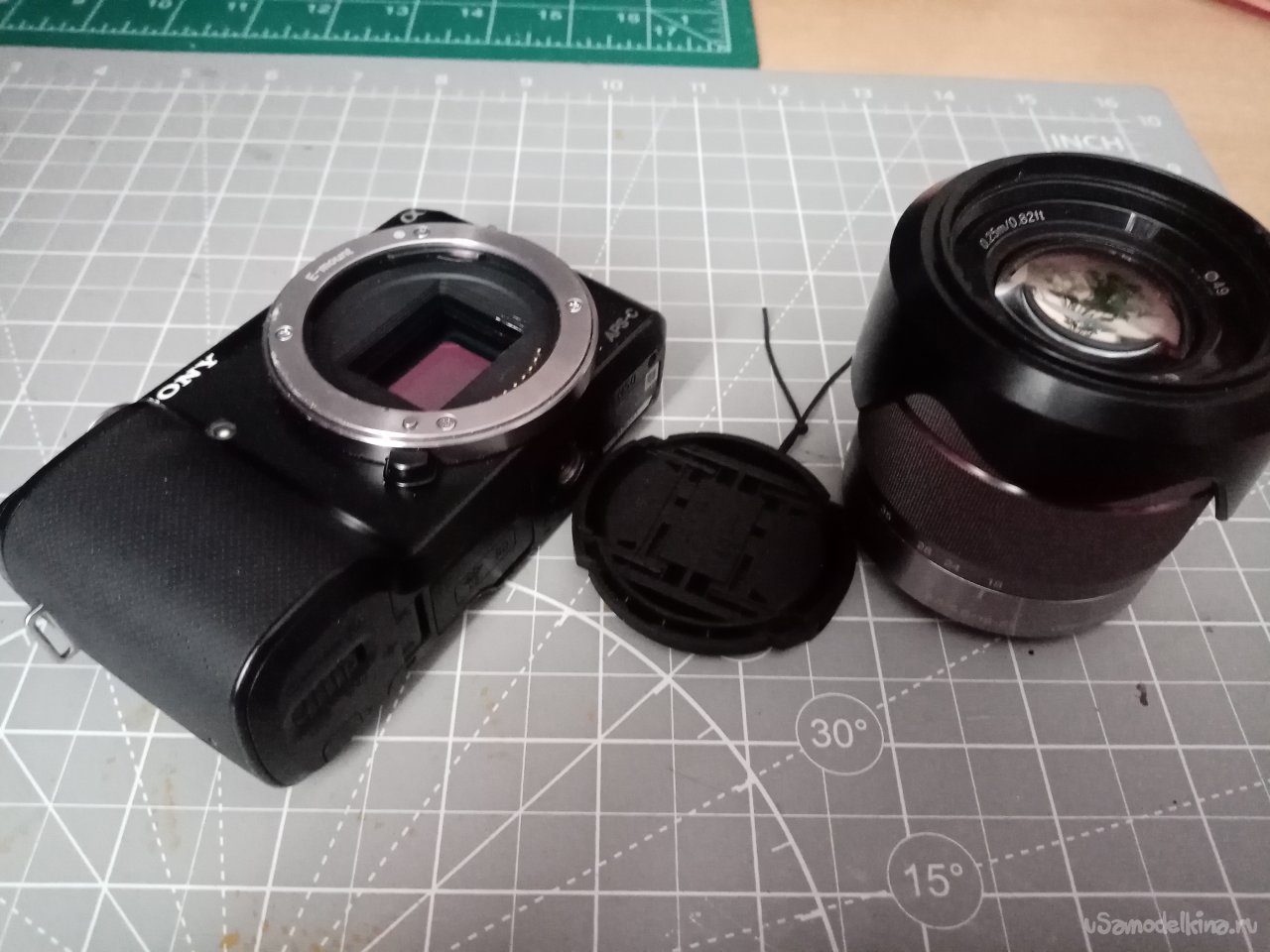

Продолжаю гонять по параметрам. Все режимы работают. Вспышка молчит. Небольшой неконтакт в байонете объектива. Проваливается в ошибку. Прижимаю его к камере все восстанавливается.
Думаю, столько лет прошло (10 или больше?) как оставил работу по ремонту фототехники. Стоит лезть в новую для меня модель?
Приготовил оставшийся инструмент. Хватит для работы. Отвертка крестовая, разряжатель вспышки, размыкатель корпусов, паяльник, правда, новый, хороший однако. Микроскоп МБС 10 остался. Зажим для распайки плат, фен, для этой же цели.
Ну что, вперед на мины!

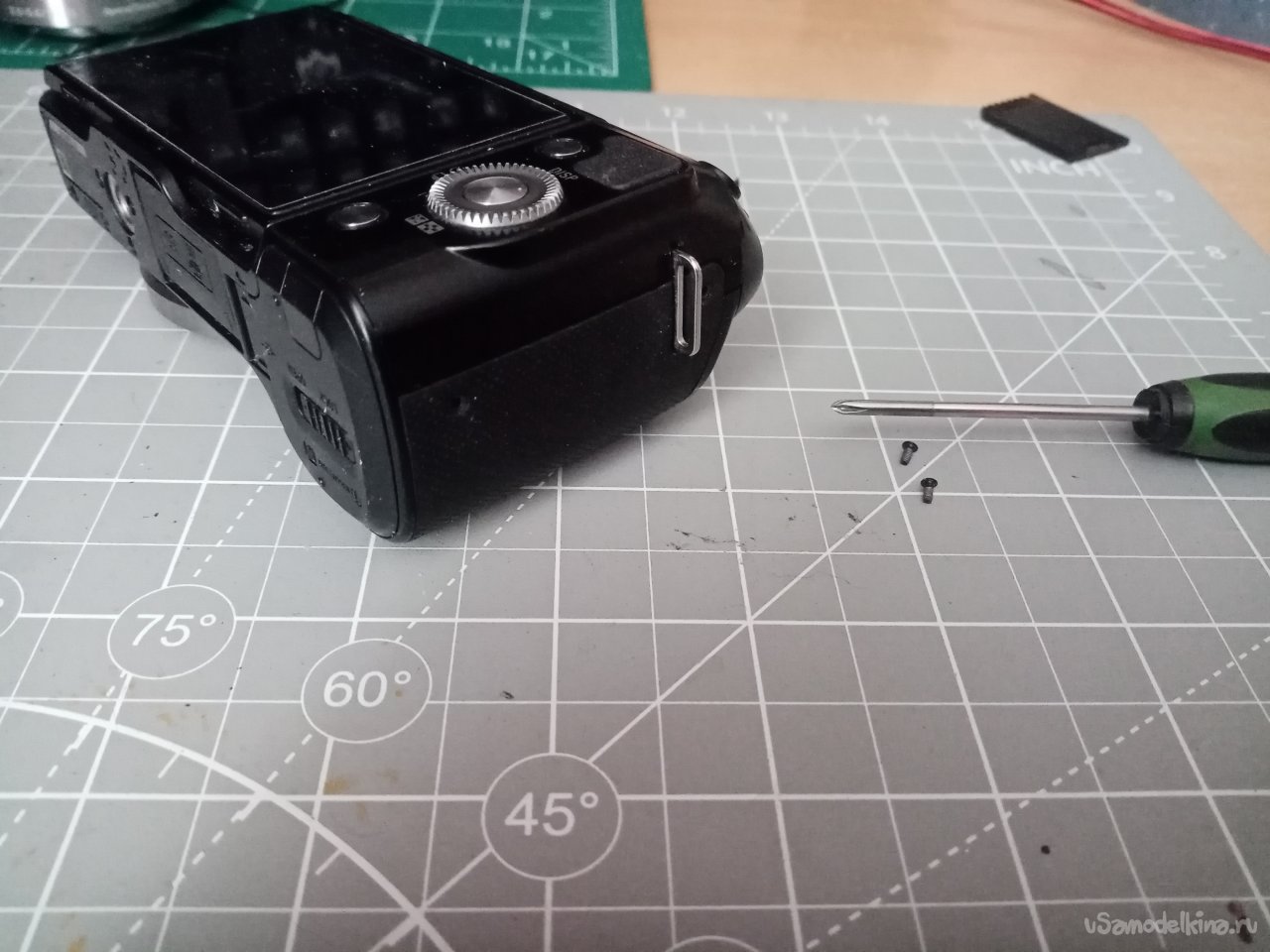

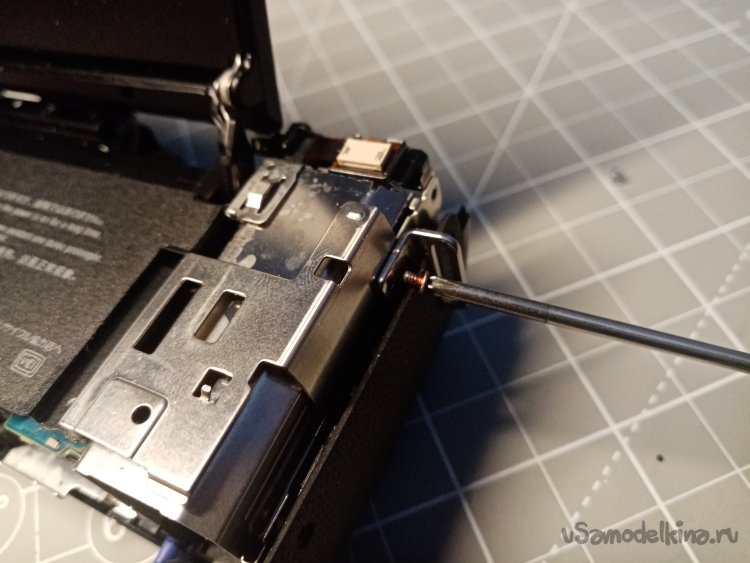

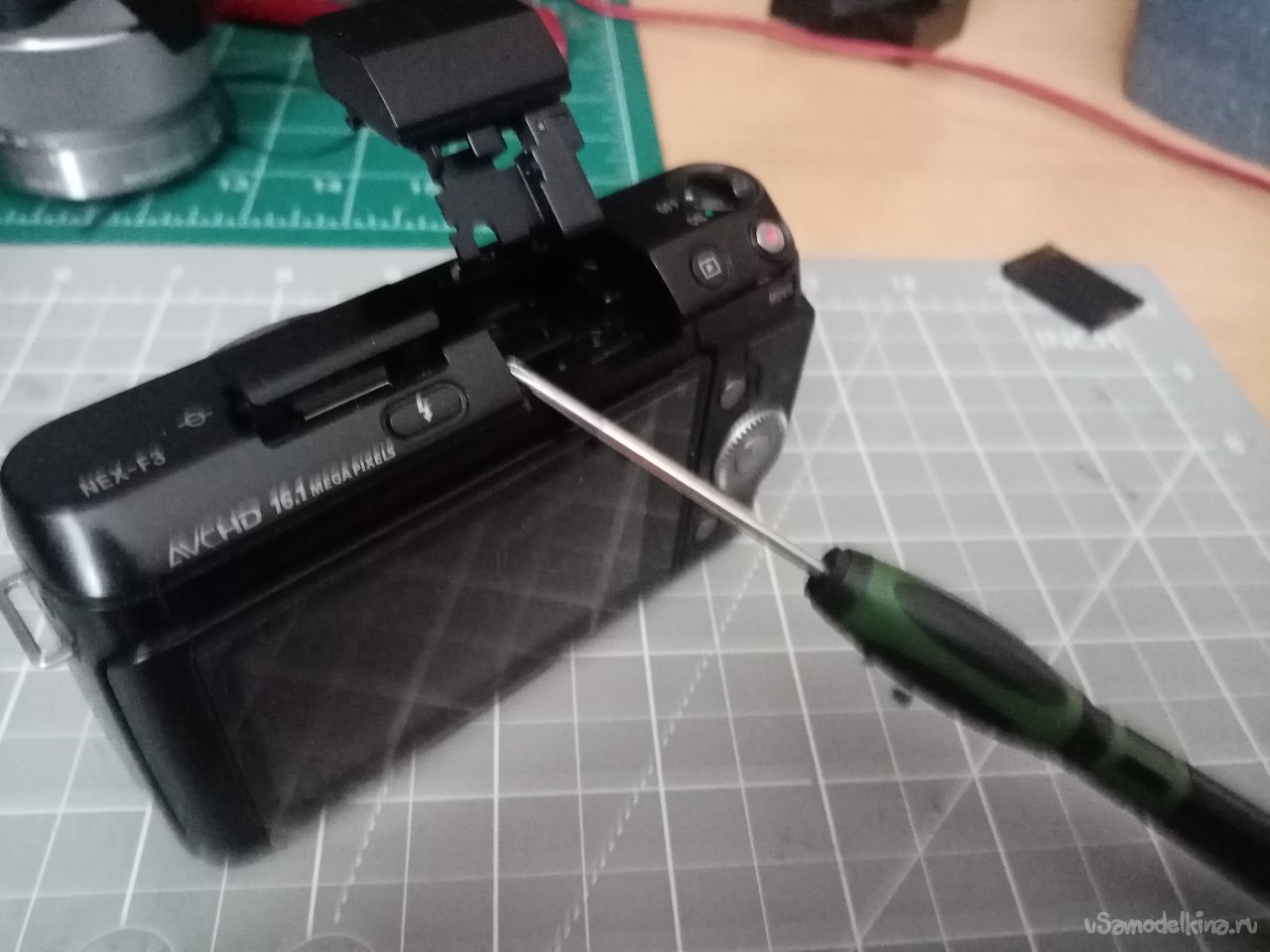

Отвертку в руки и начинаю искать винты крепящие корпус. Как всегда справа налево кручу помаленьку.

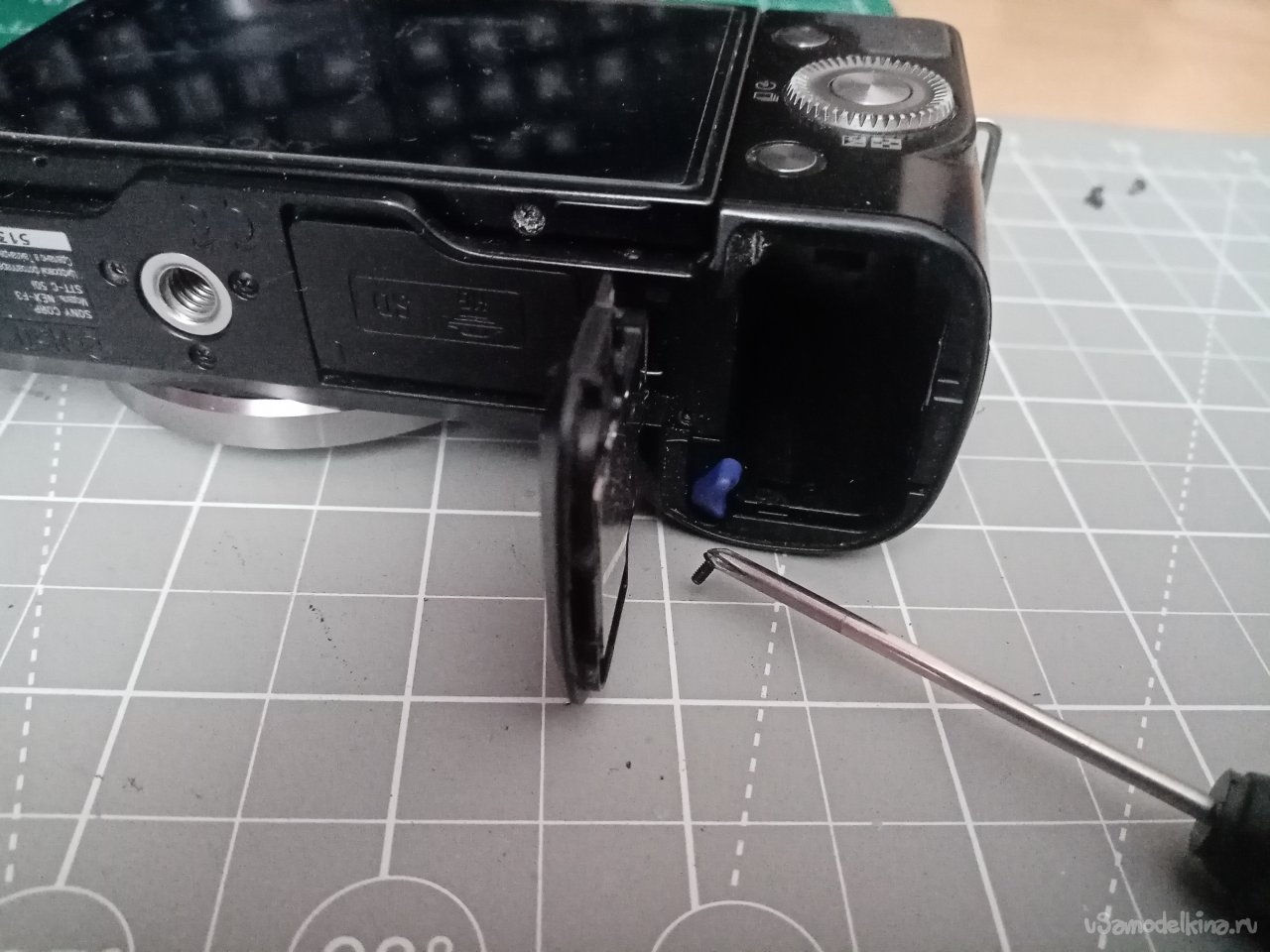

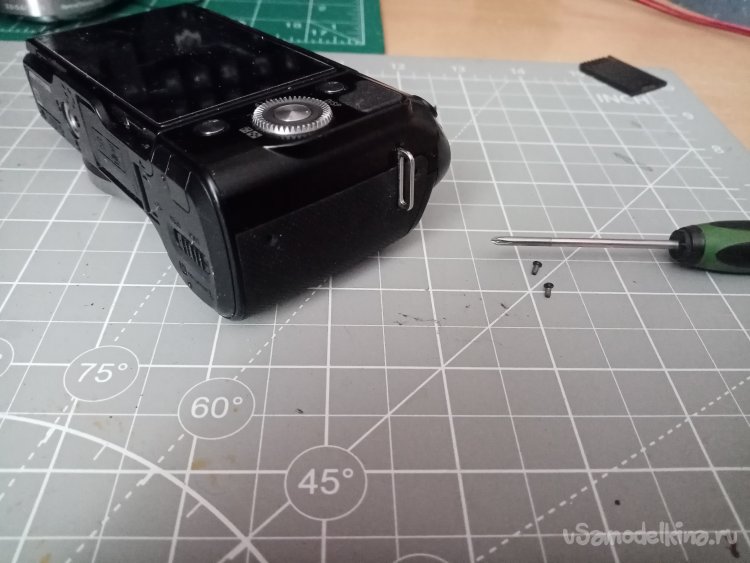

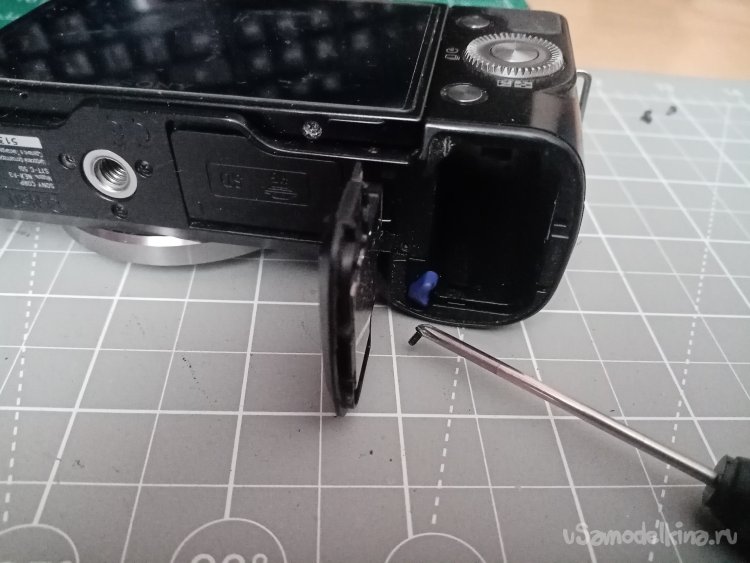

Поверху прошелся. Кажется все выкрутил. Плавно перехожу в нижнюю часть корпуса.

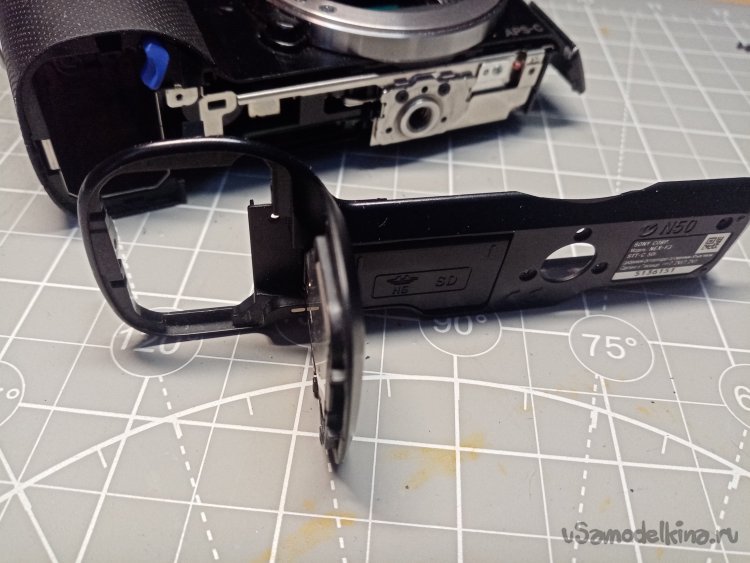

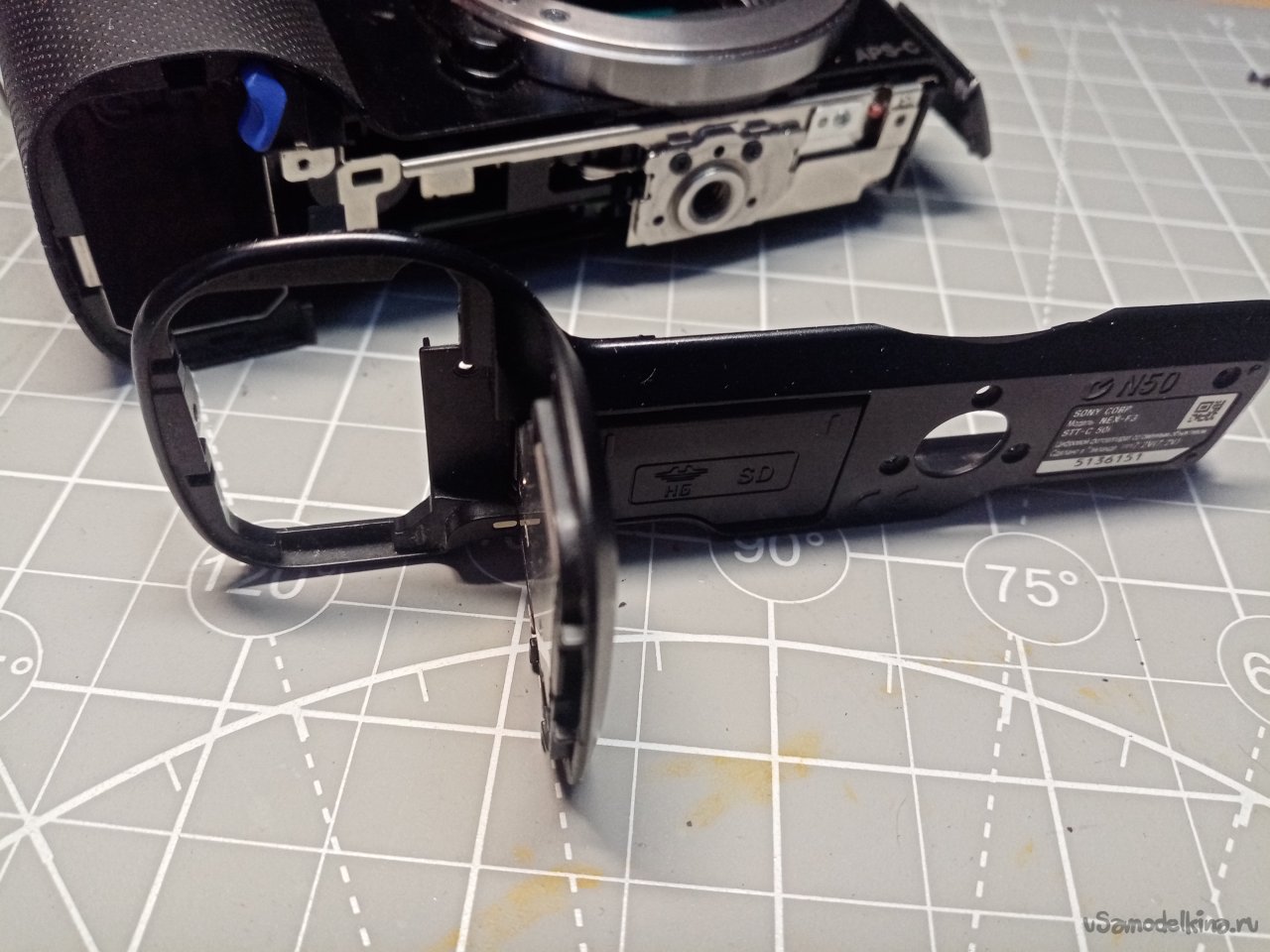

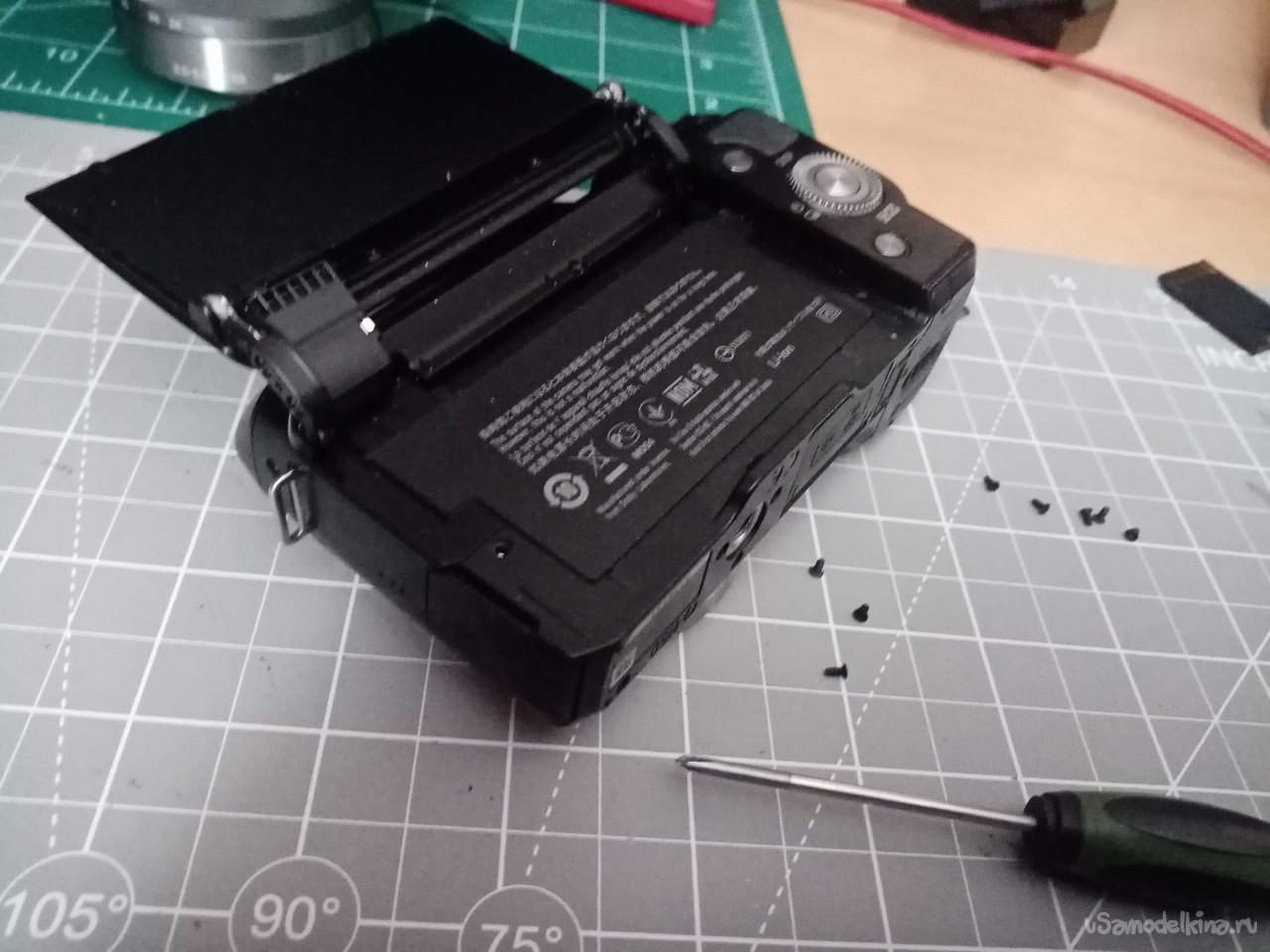

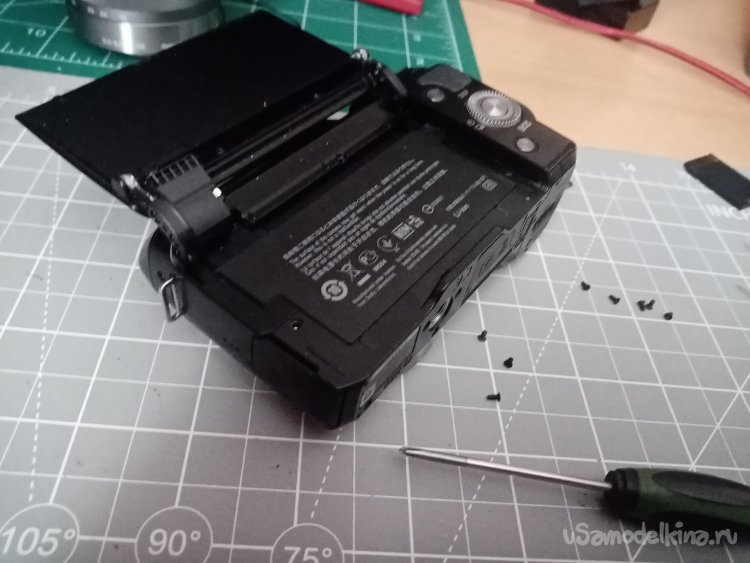

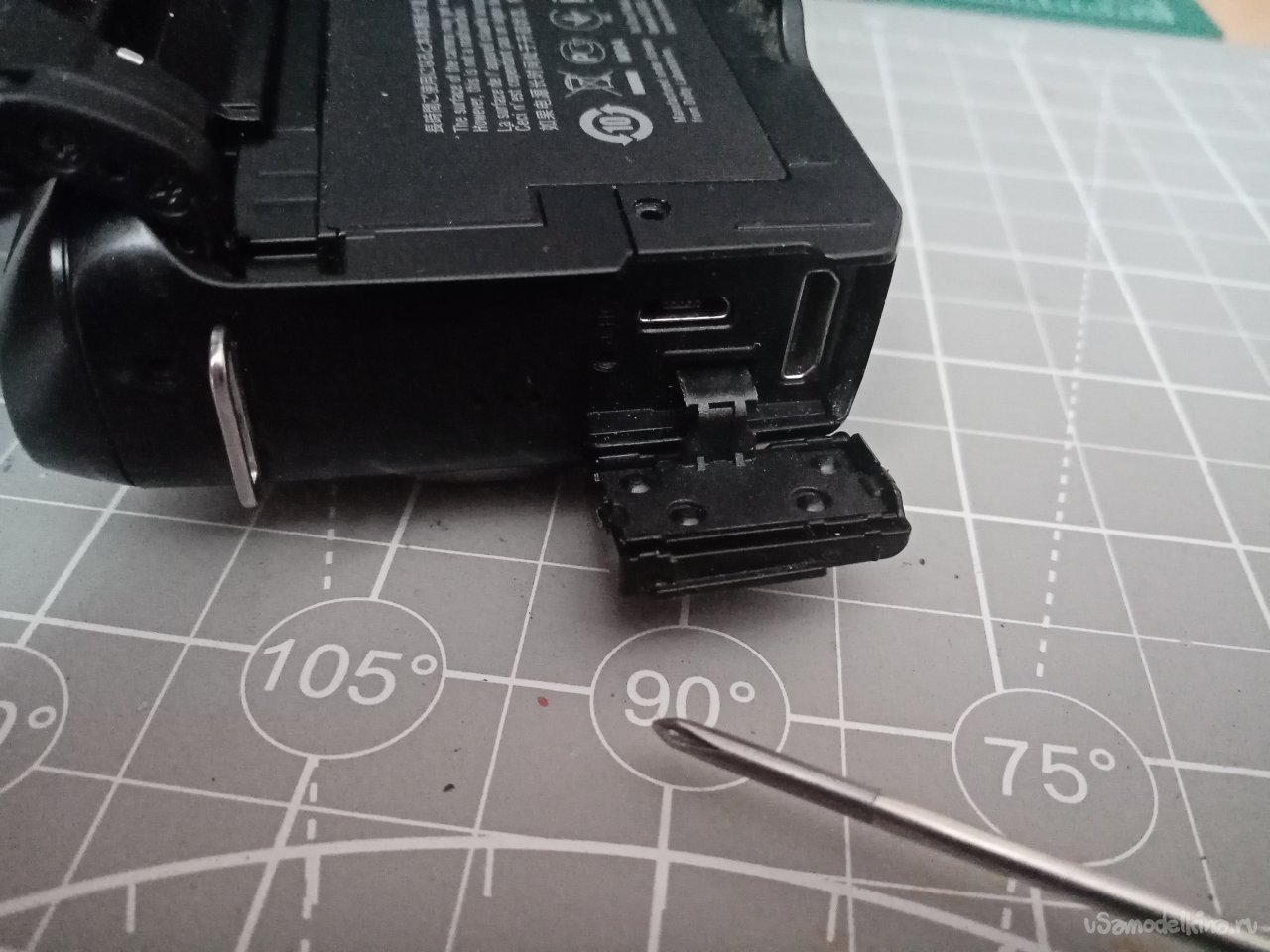

Все открутил, можно снимать корпус. Нижняя часть.

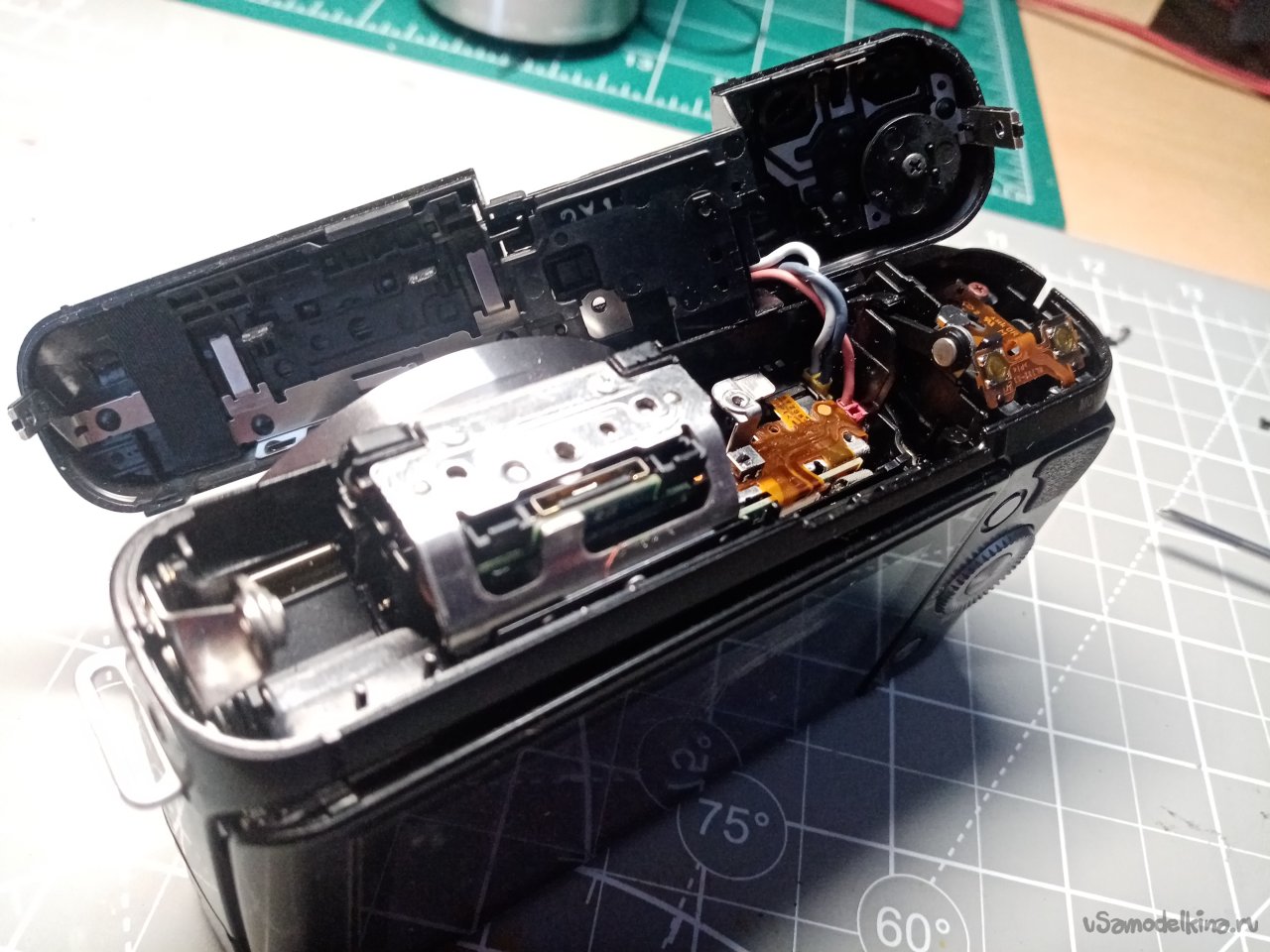

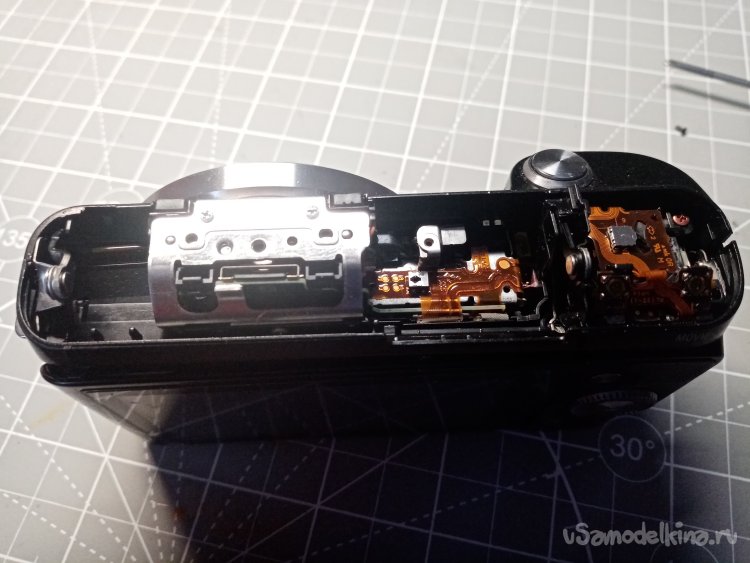

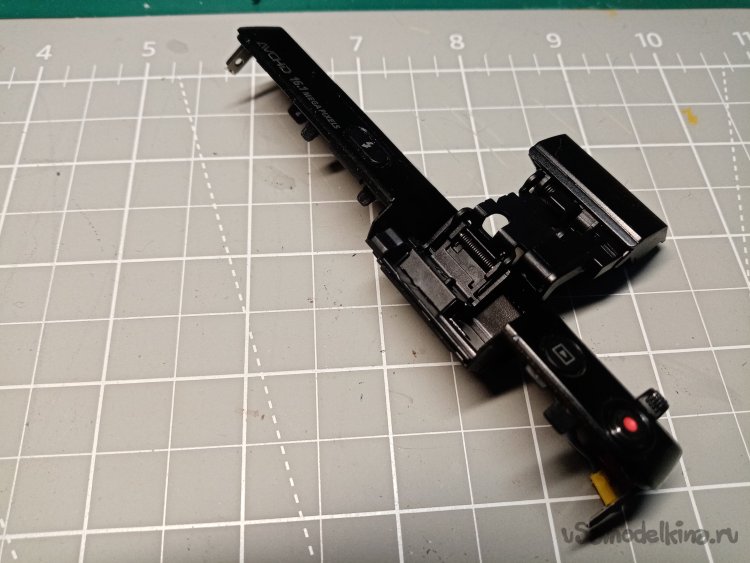

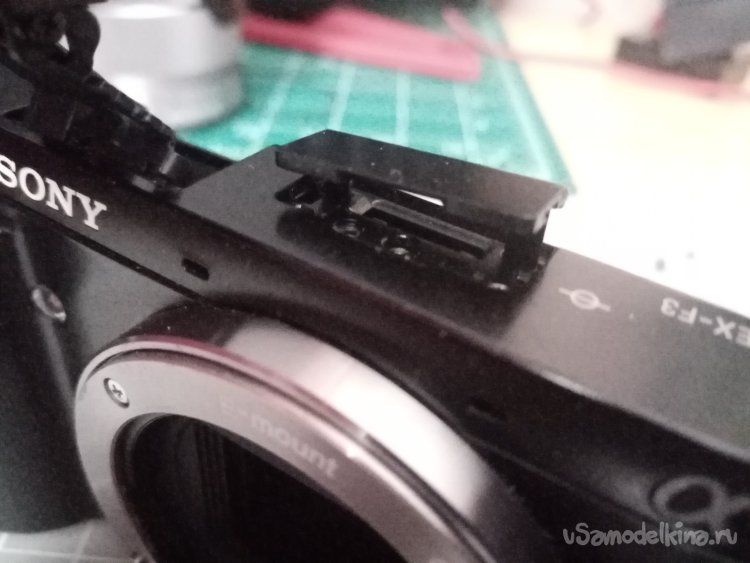

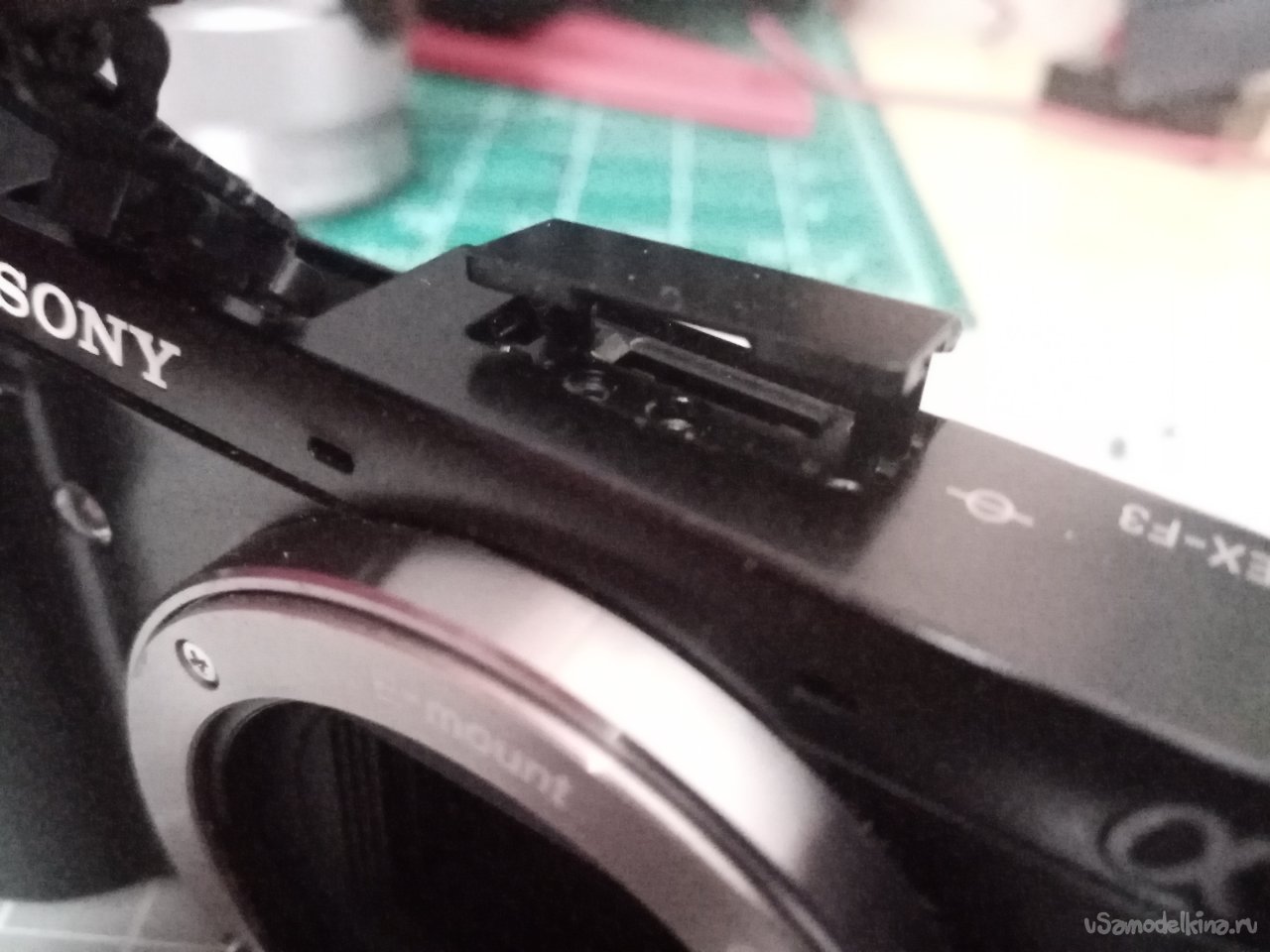

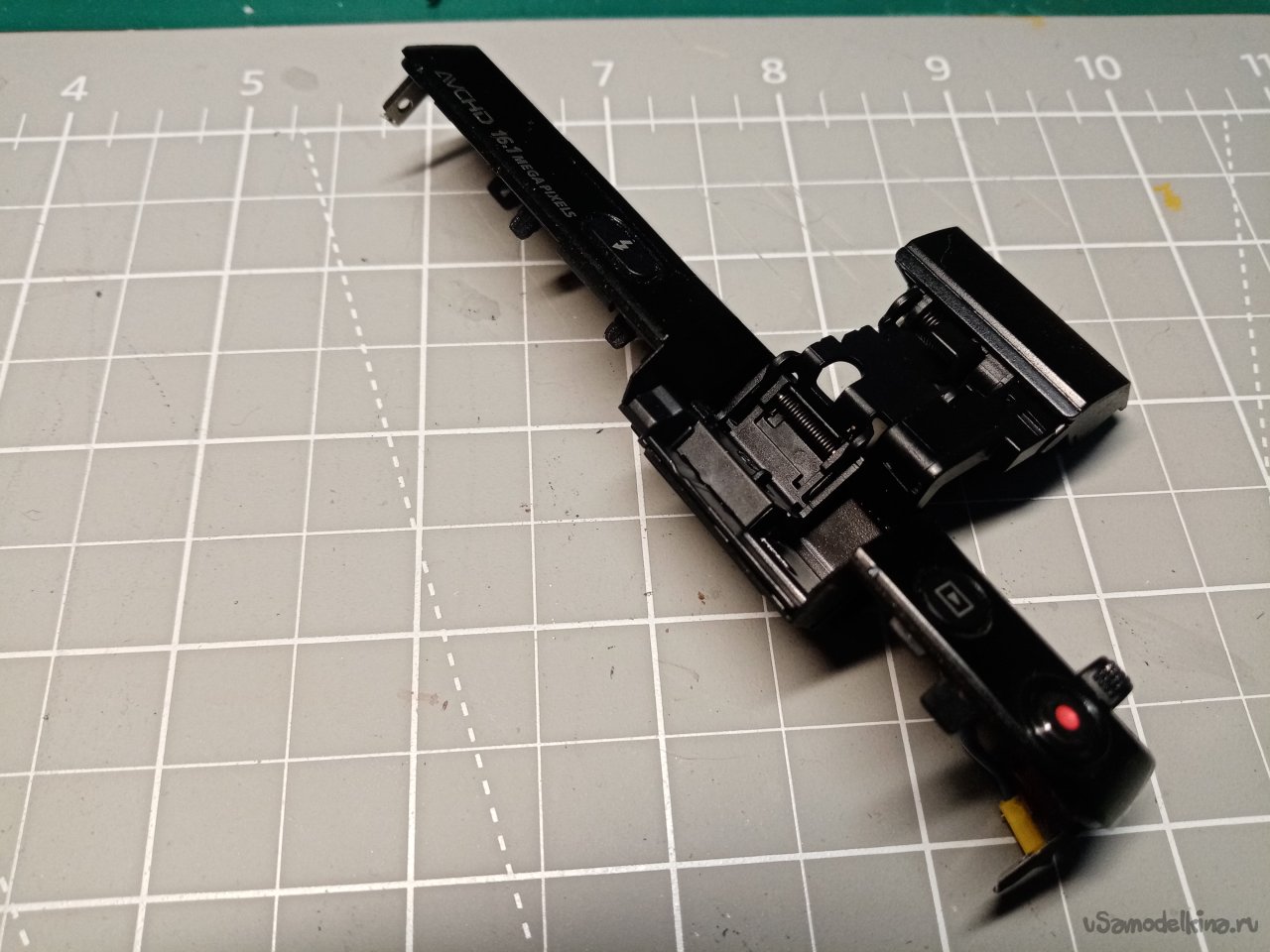

Осторожно верхнюю крышку. Тап провода на блок вспышки идут. Откидываю в сторону. Тыкаю разряжателем в провода. У меня на щупах иголки можно прямо изоляцию проткнуть до металла. Порядок нет напряжения. Рассоединяю разъемы. Крышка снята.
Немного болтиков внутри. Держат панели корпуса. Откручиваю кучку.

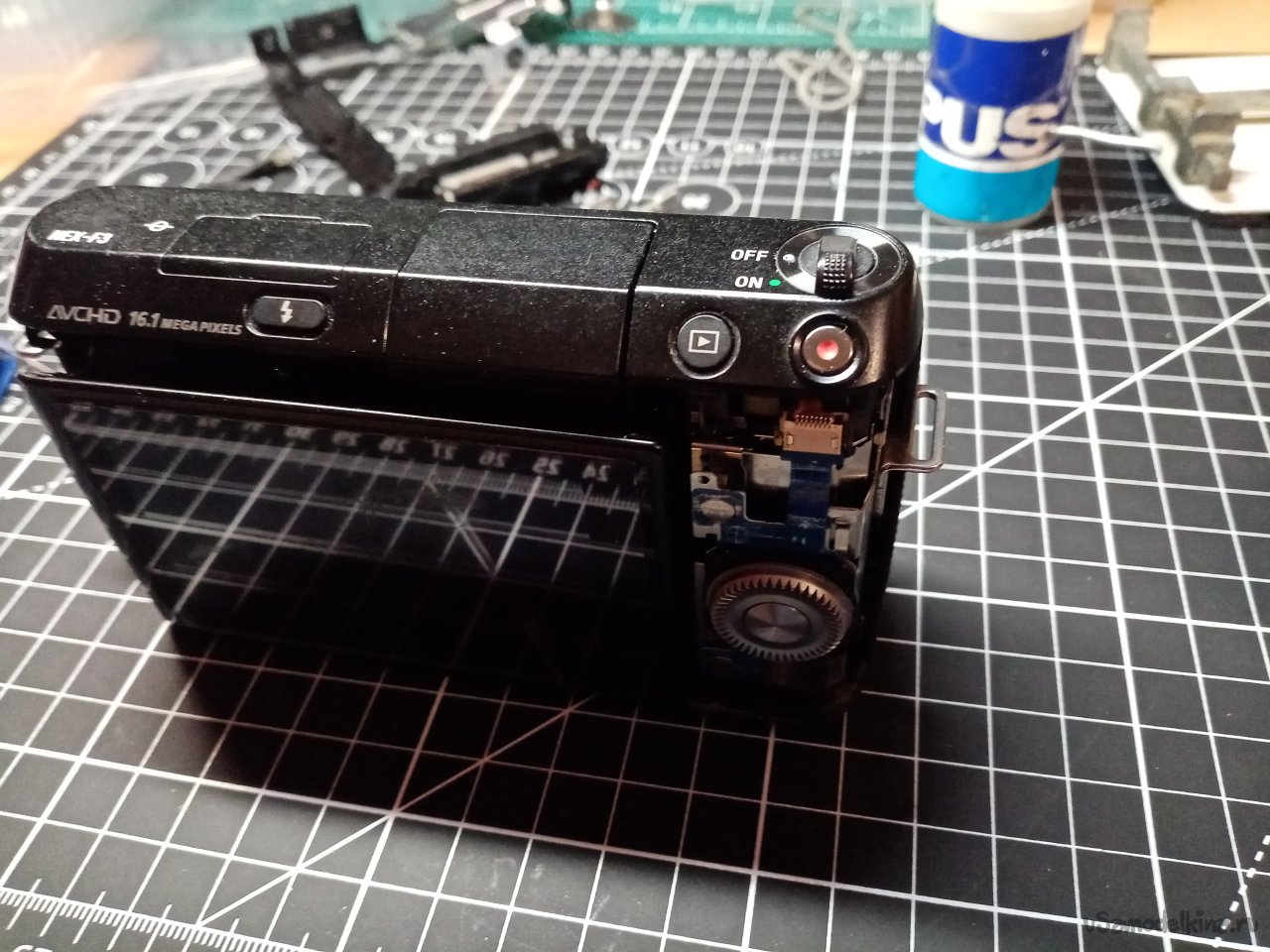

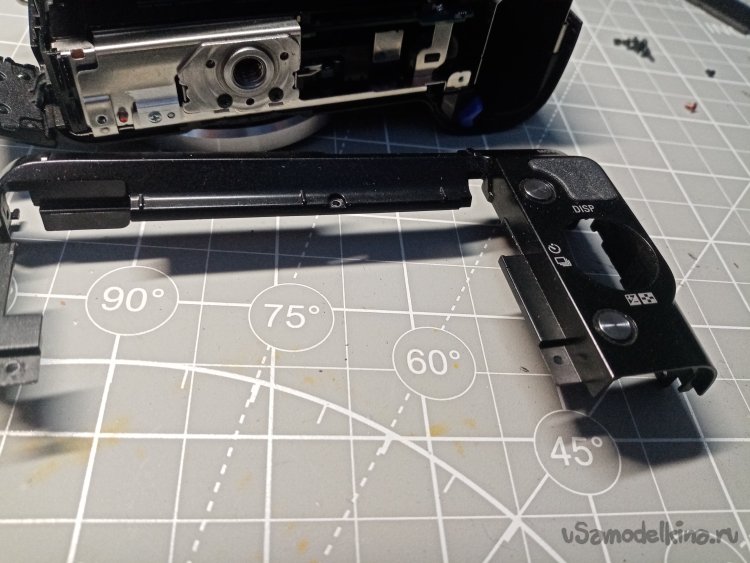

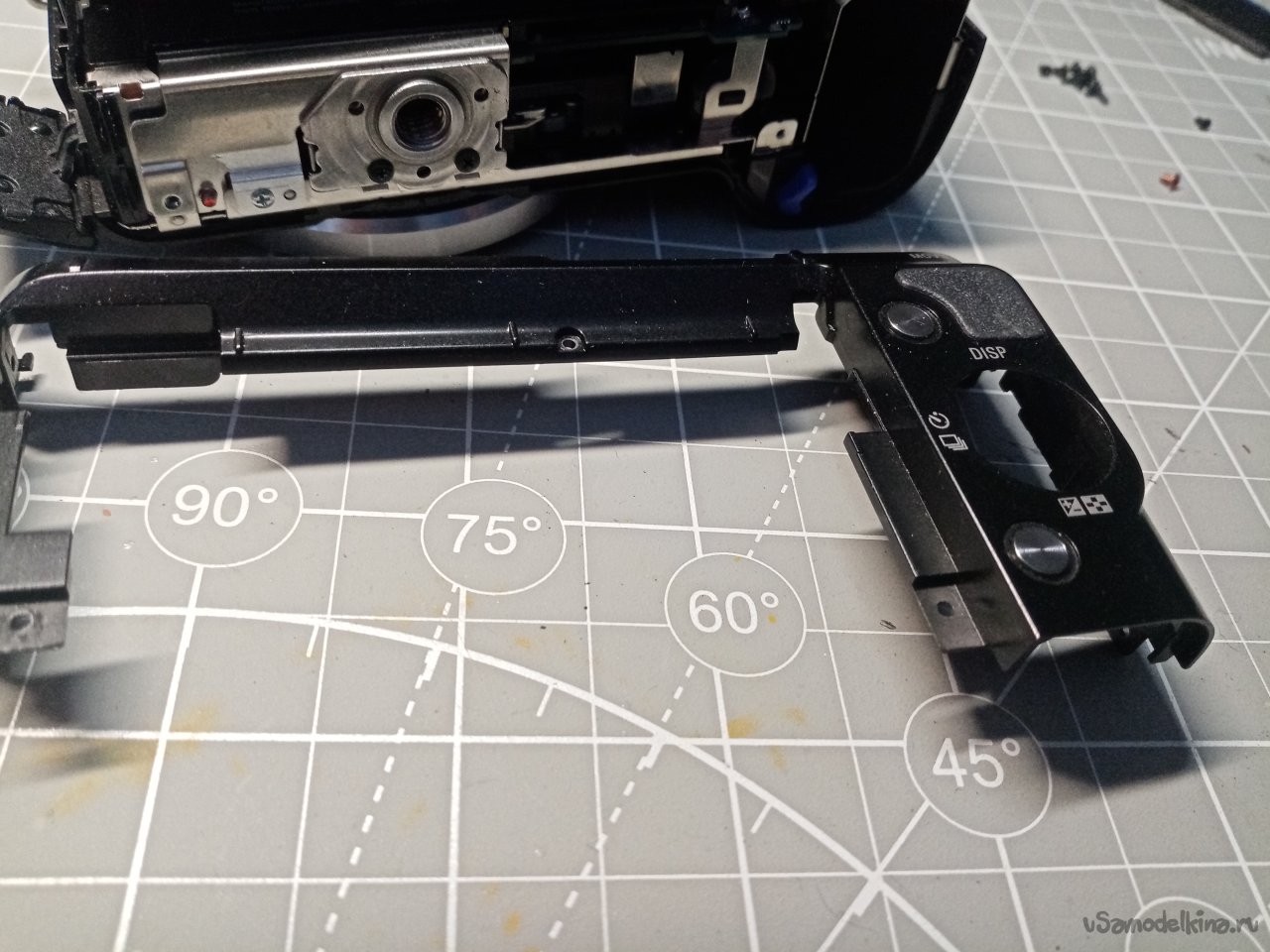

Задняя рамка корпуса замудренной конструкции, вокруг подвижного дисплея. Немного повозился, снял.

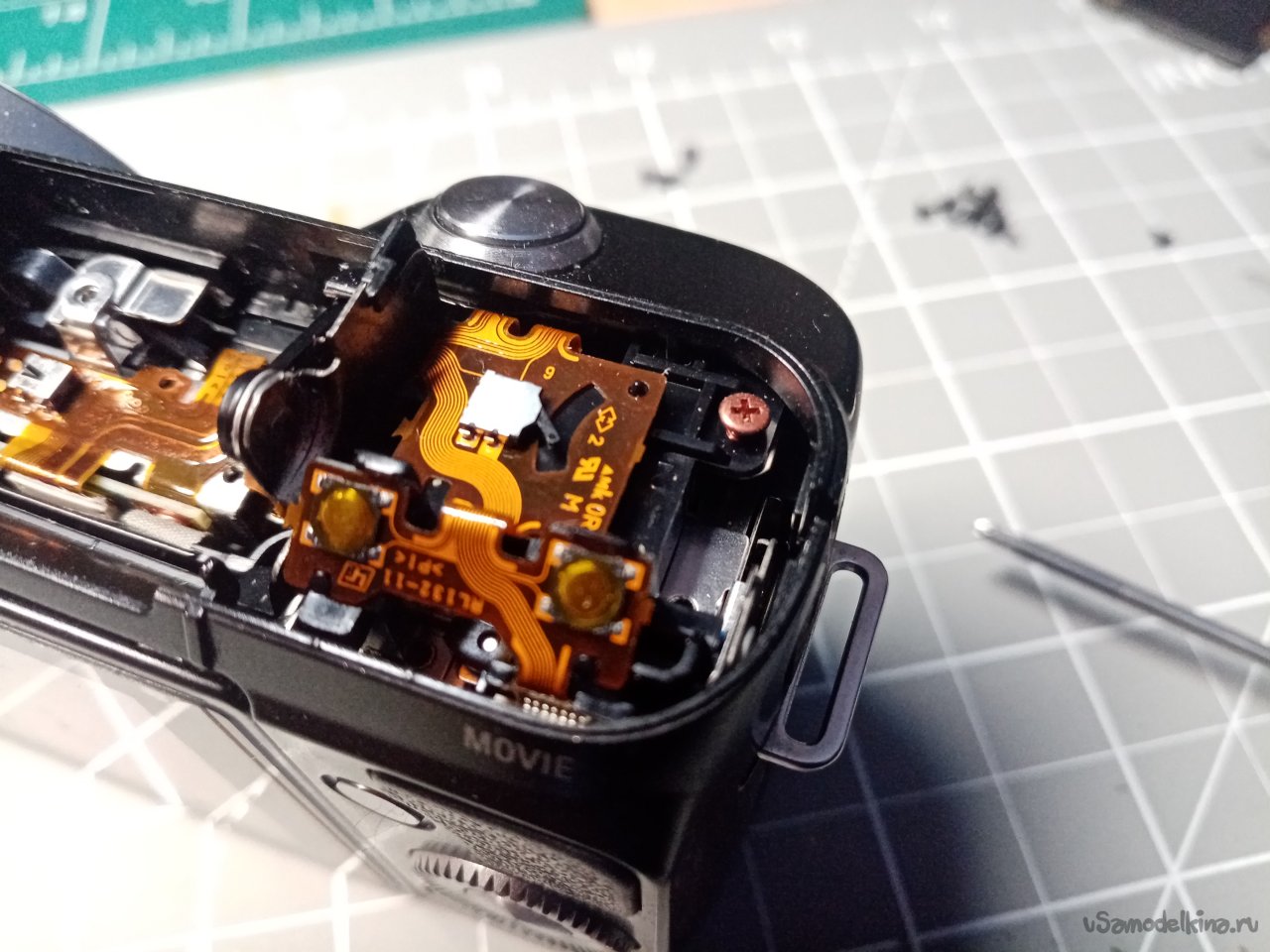

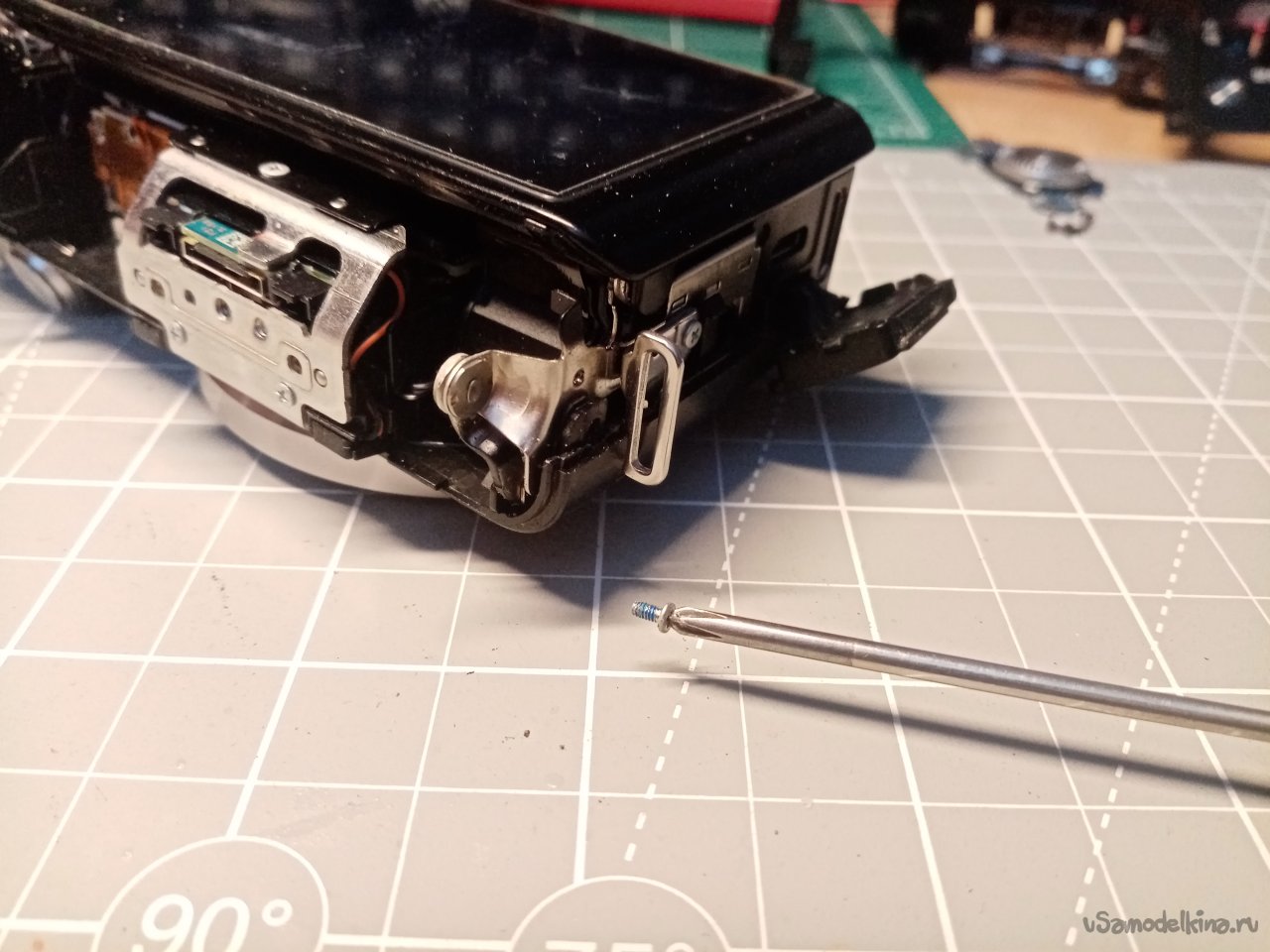

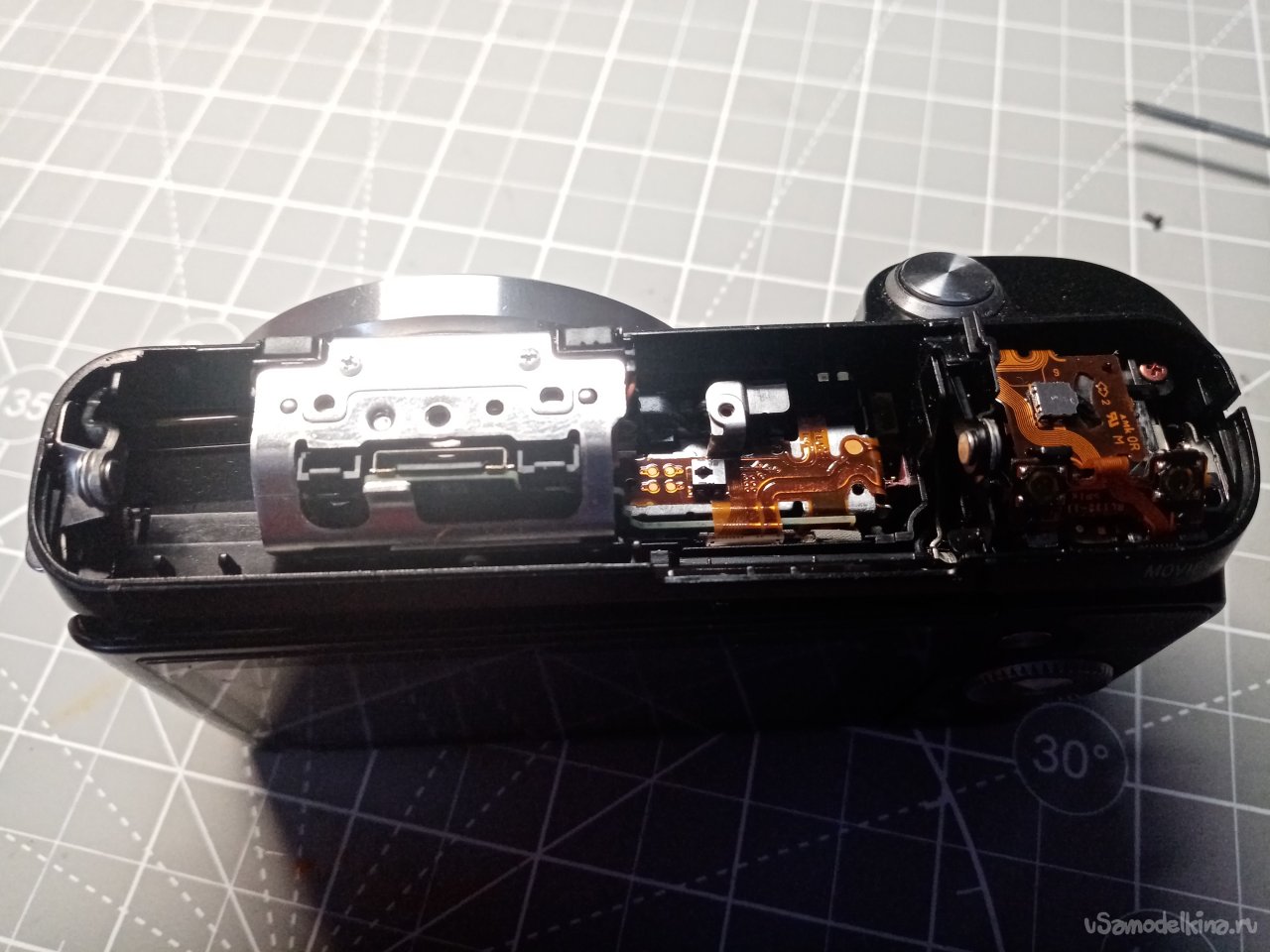

Под панелью еще некоторое количество крепежа. Нет проблем, откручиваю.

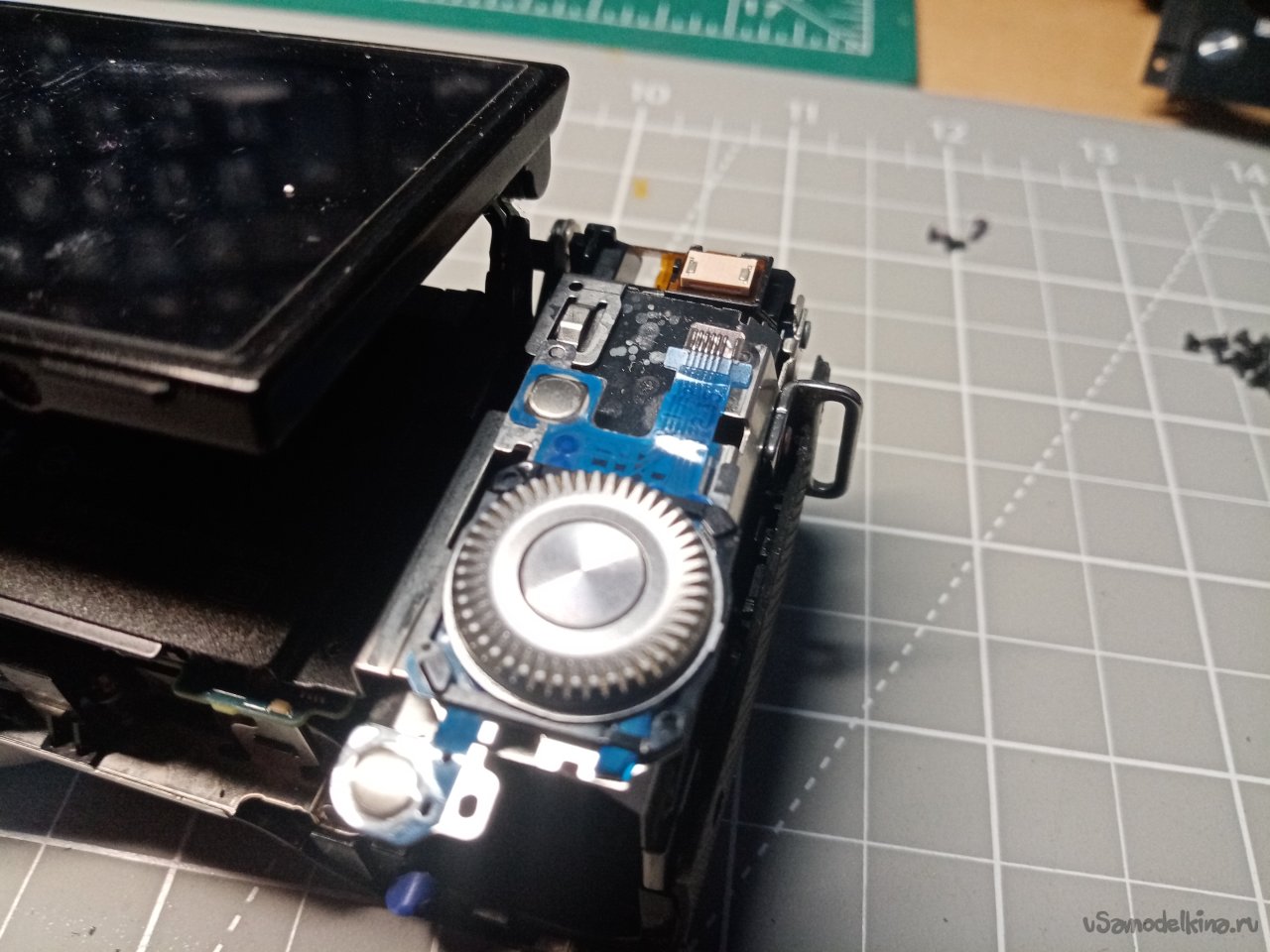

Металлическая часть верхнего силового каркаса.

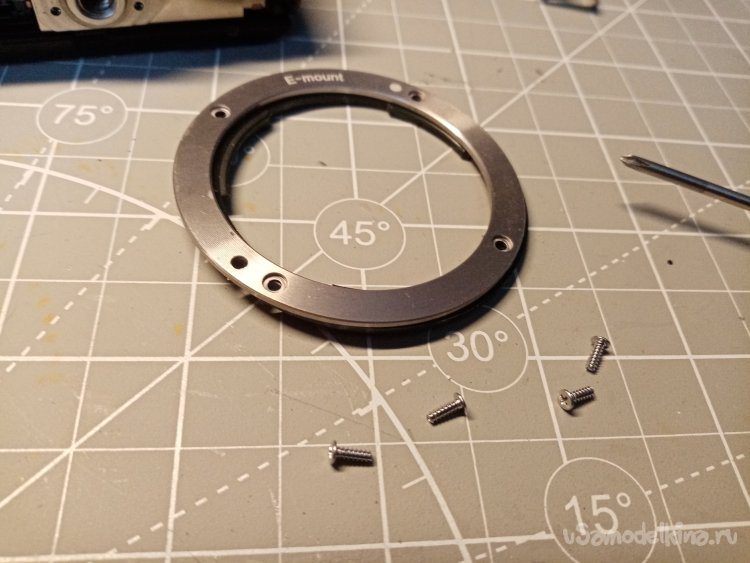

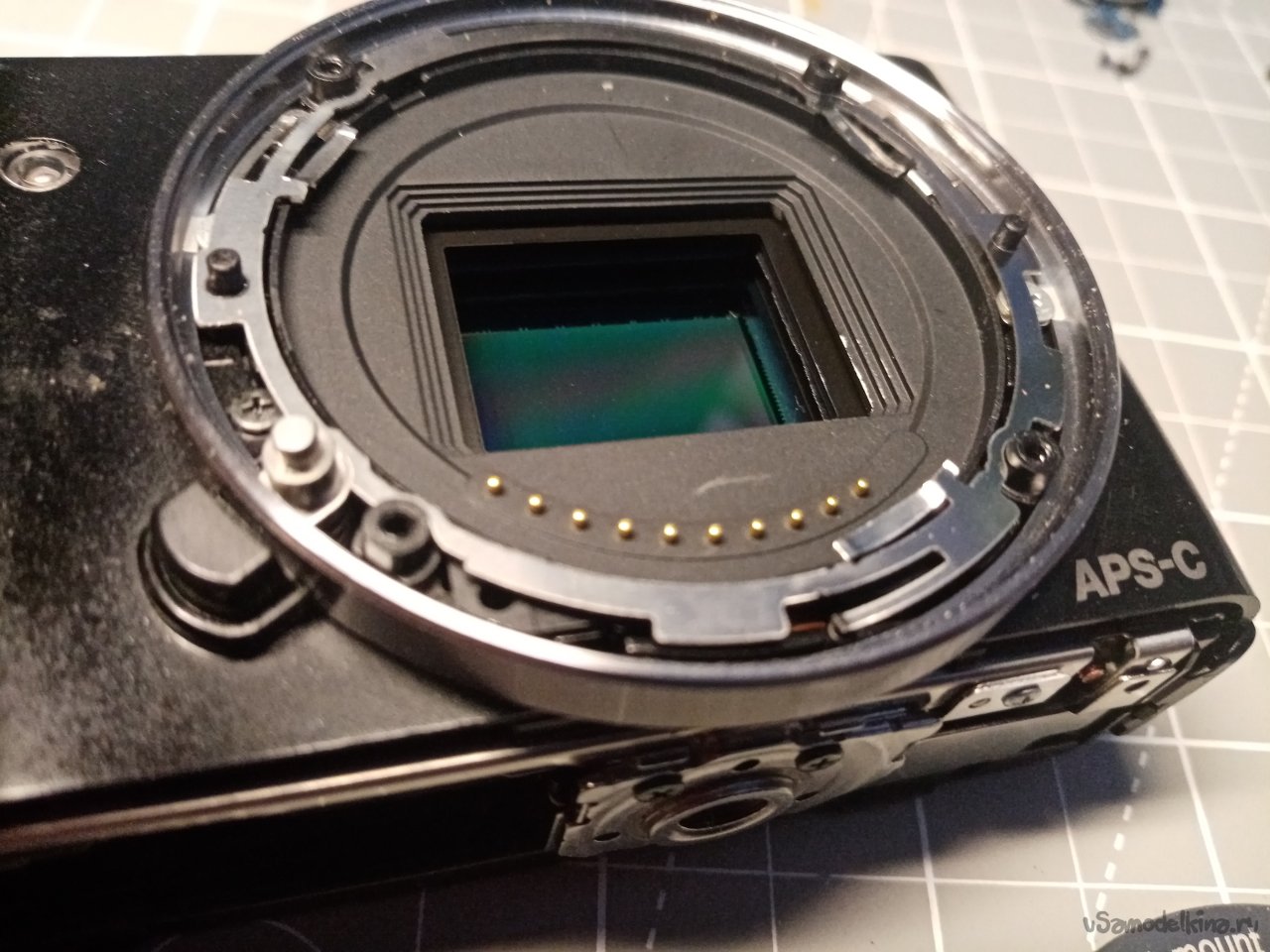

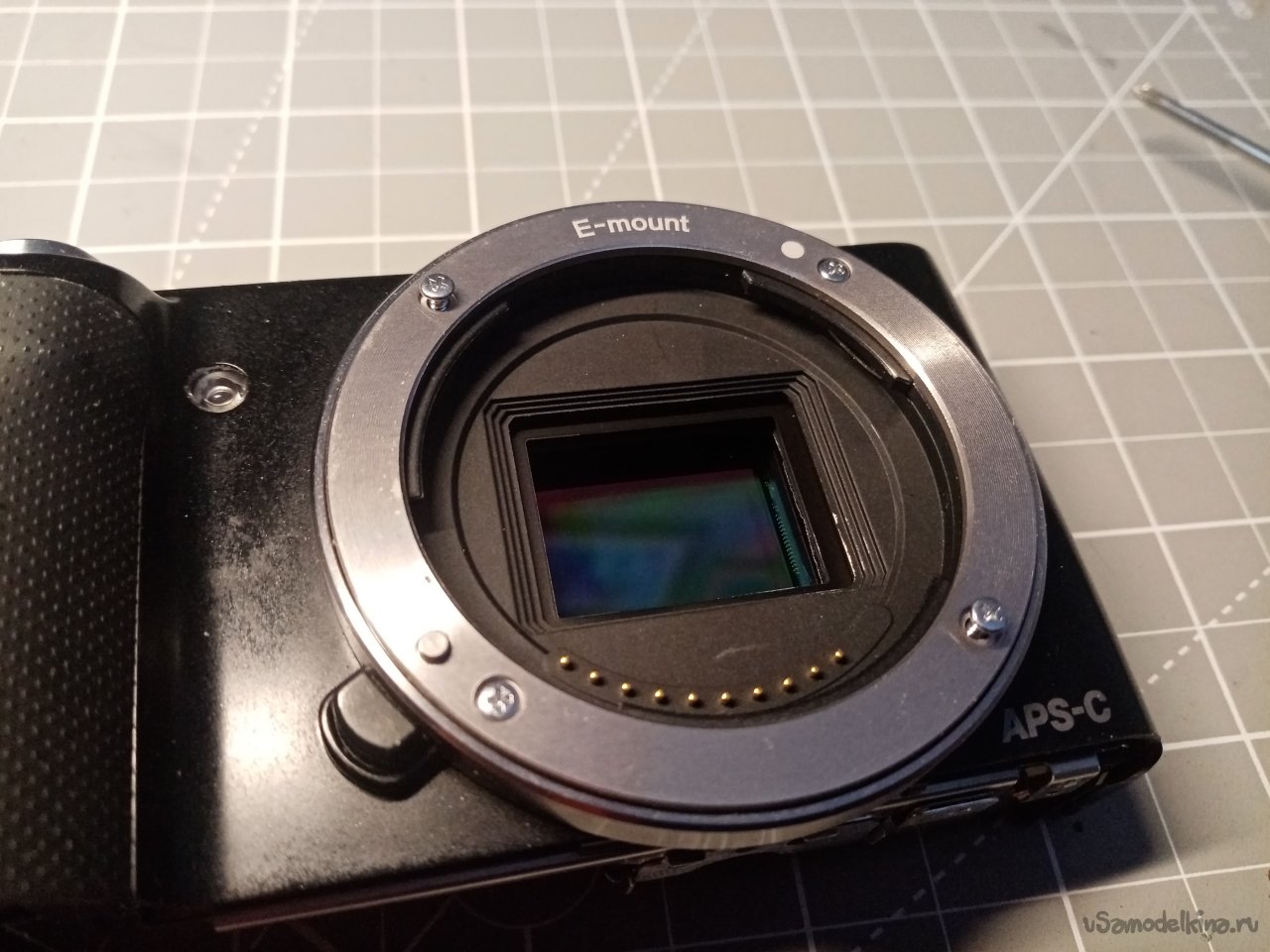

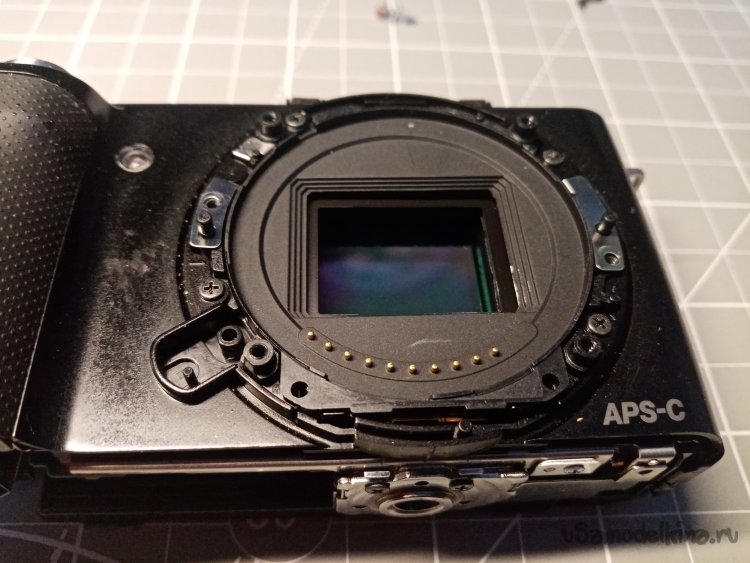

Пока хватит можно поковыряться в байонете и выяснить. Где неконтакт. В разъемах байонета или объектива.

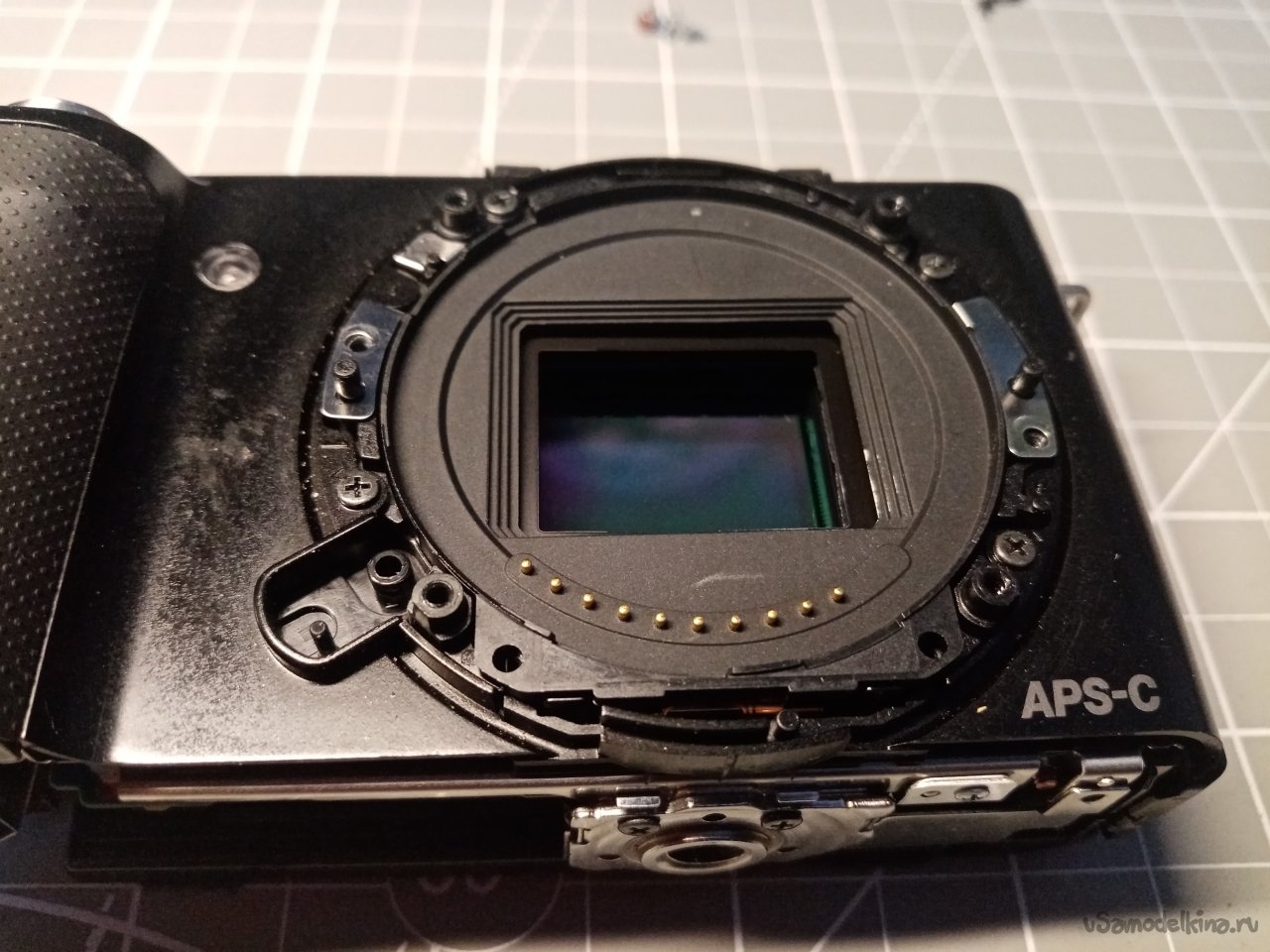

Ага контакты на корпусе. Небольшая коррозия. Промываю спец жидкостью. Просушиваю. Надеюсь что исправил. Проверить можно только после сборки. Или опять придется лезть в группу контактов.
Собираю блок байонета с контактами обратно.

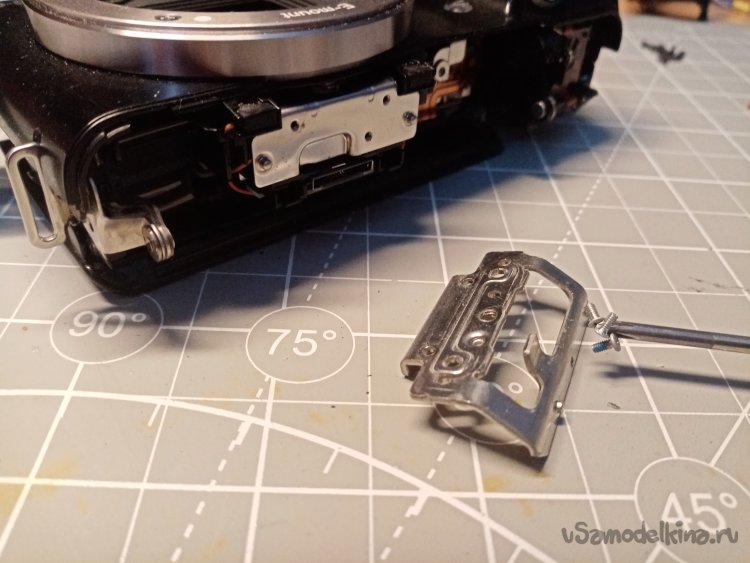

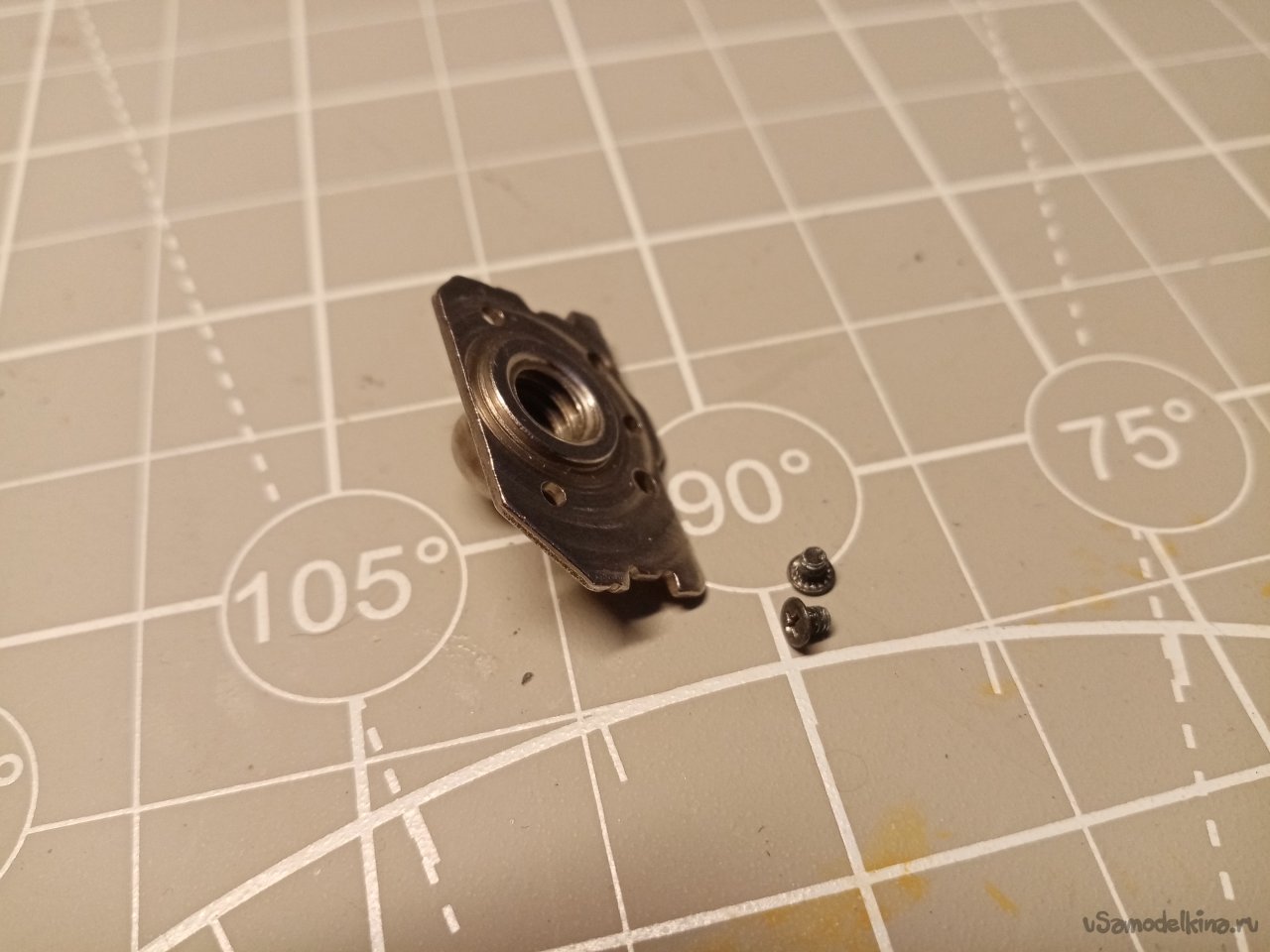

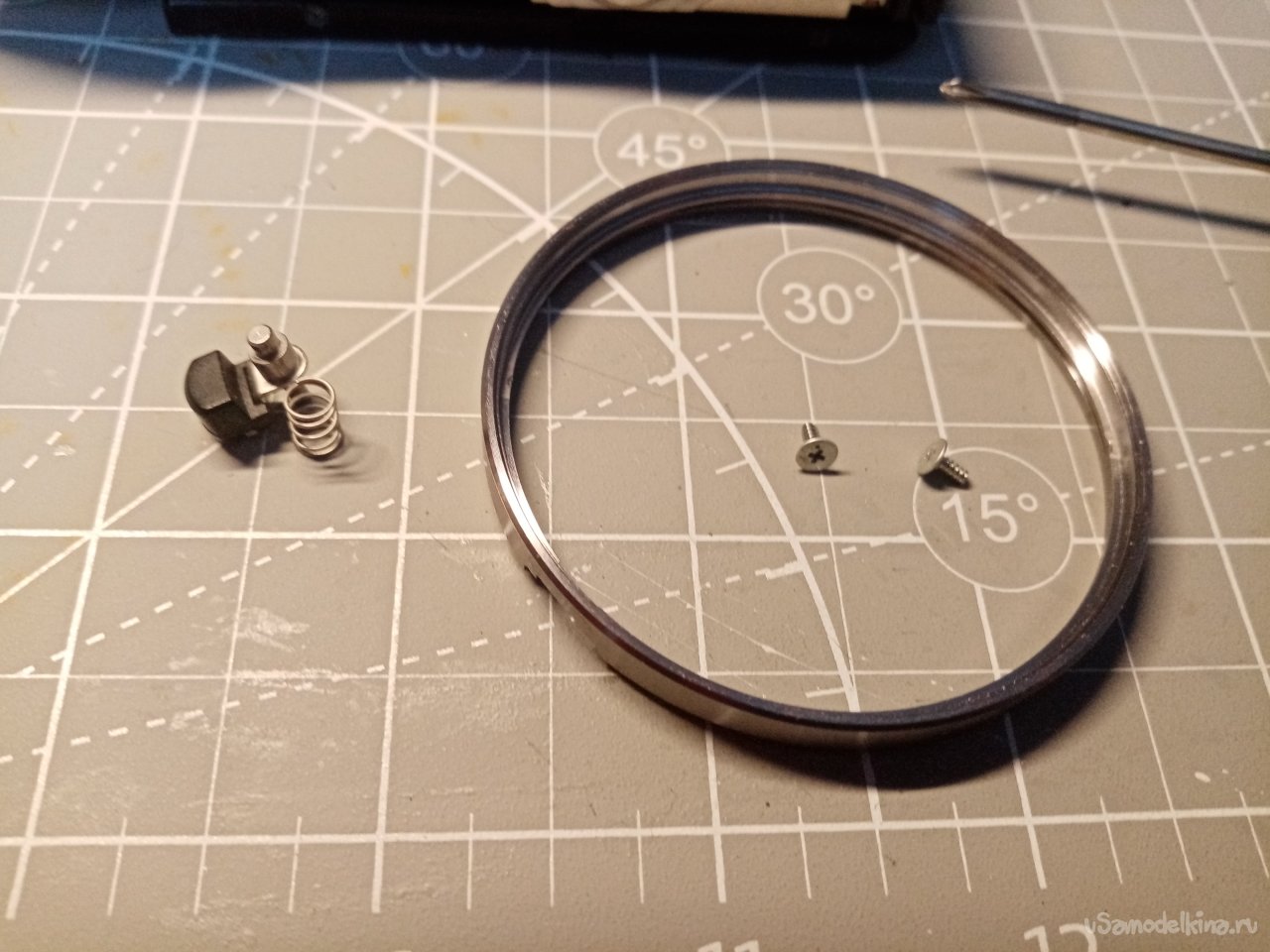

Внизу корпуса крепление к штативу. Парочку винтиков и снимаю железяку.

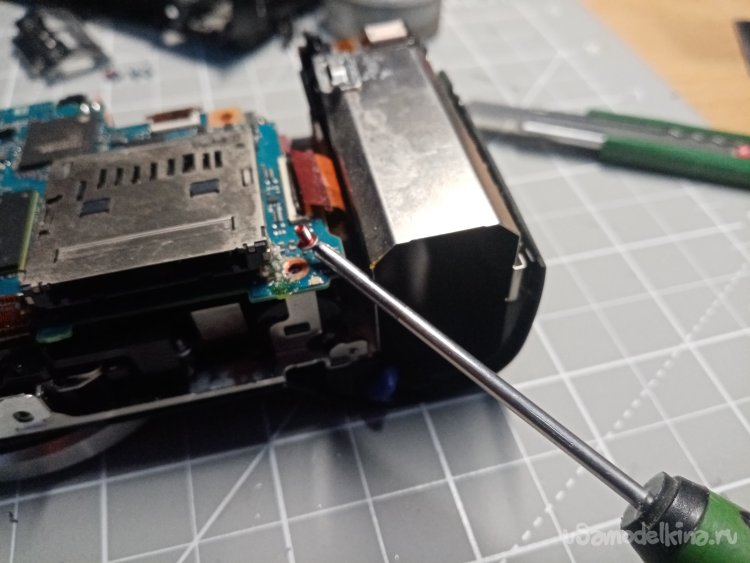

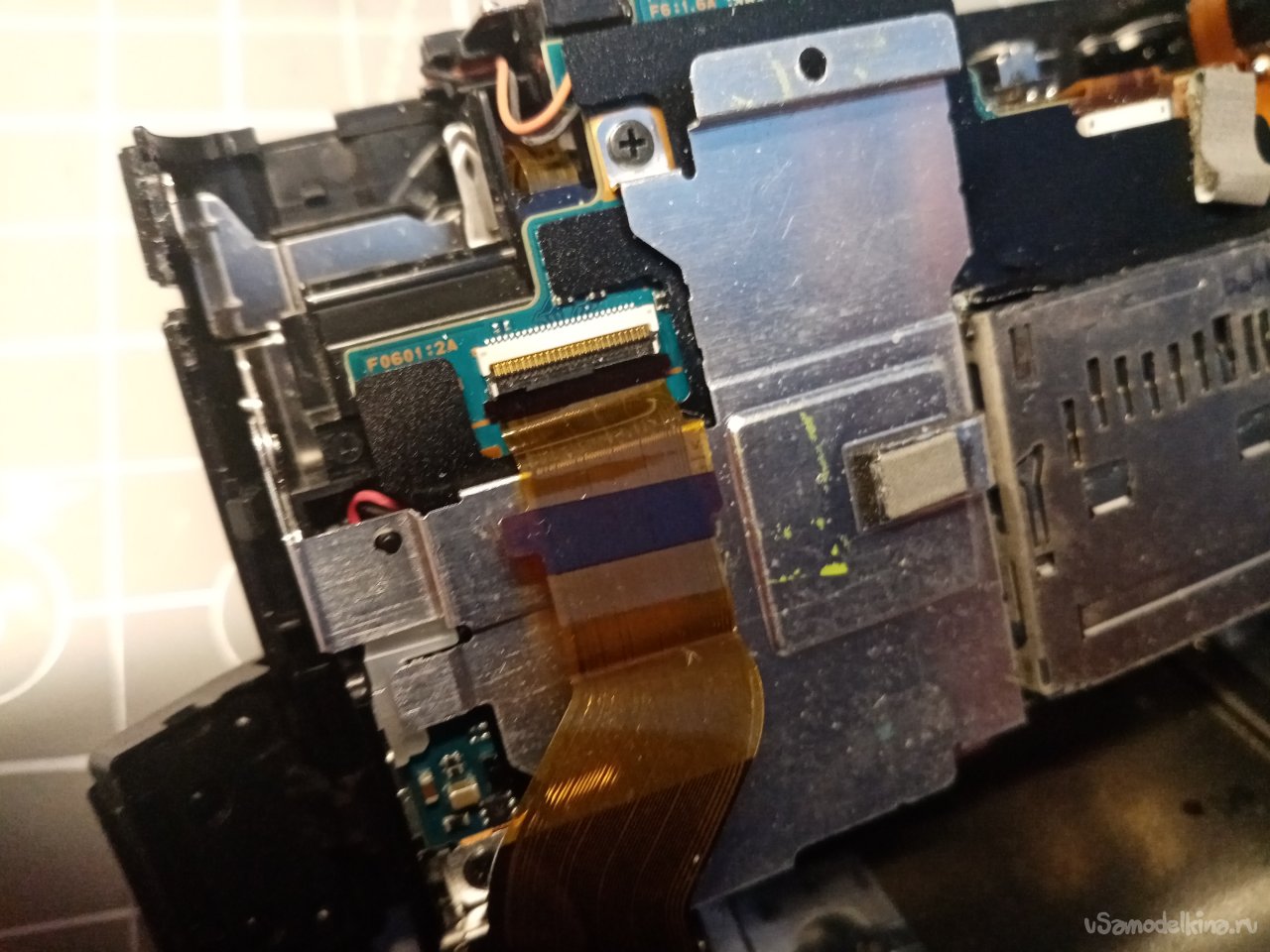

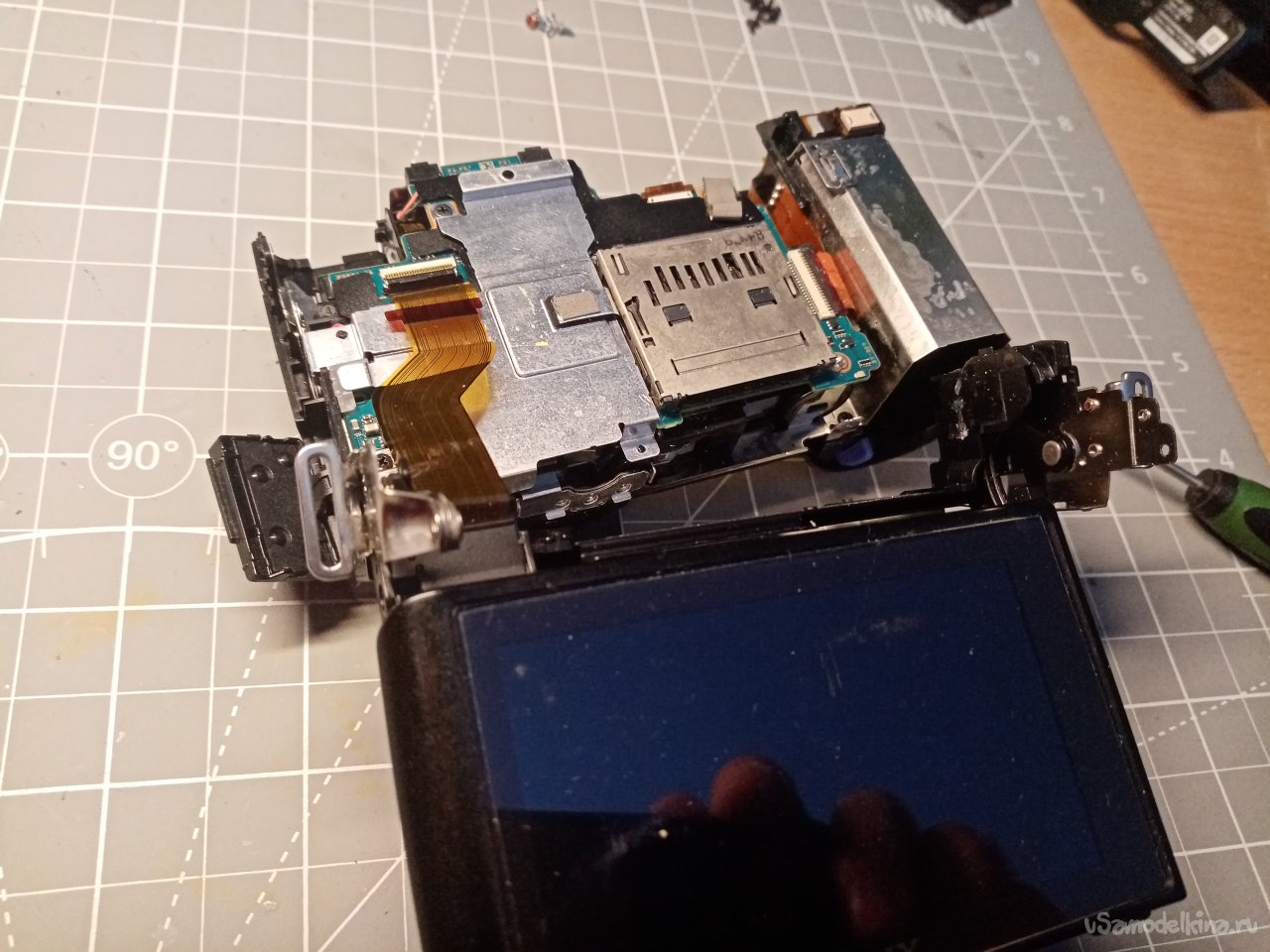

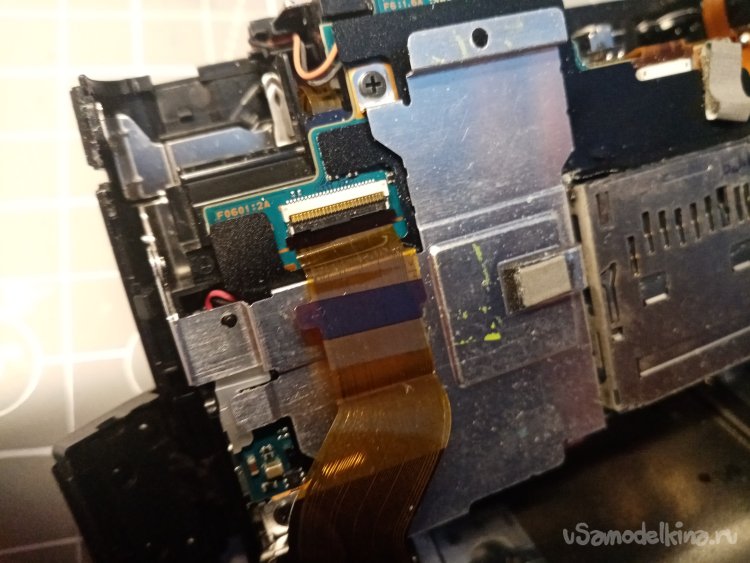

Нужно снять дисплей с креплениями и расщелкнуть шлейф. Продолжаю откручивать болтики внутри аппарата.

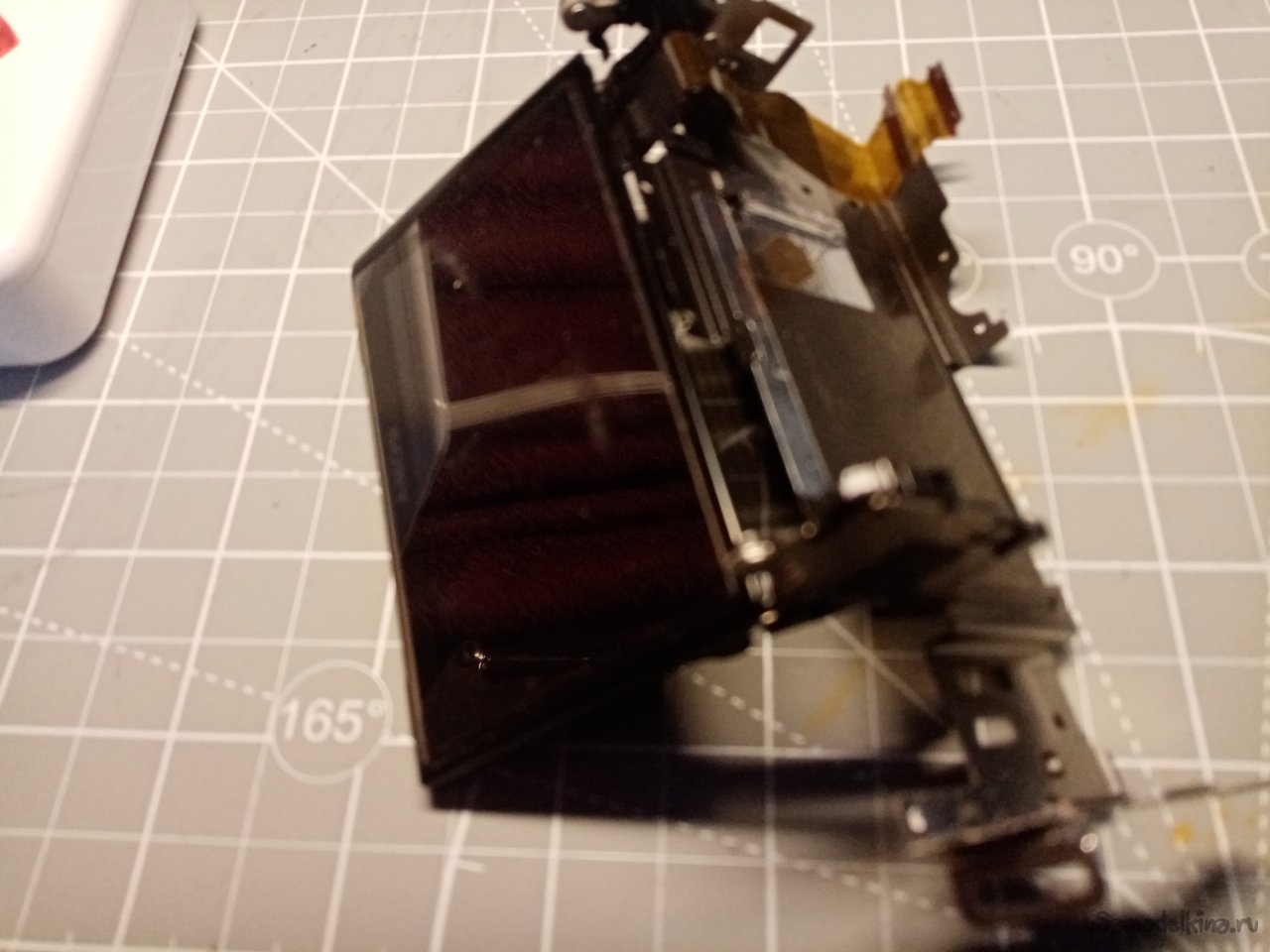

Осторожно снимаю дисплей, шлейф отсоединяю. Хорошо только один. Сразу и данные и питание в одном. Иногда питание бывает отдельным шлейфом.

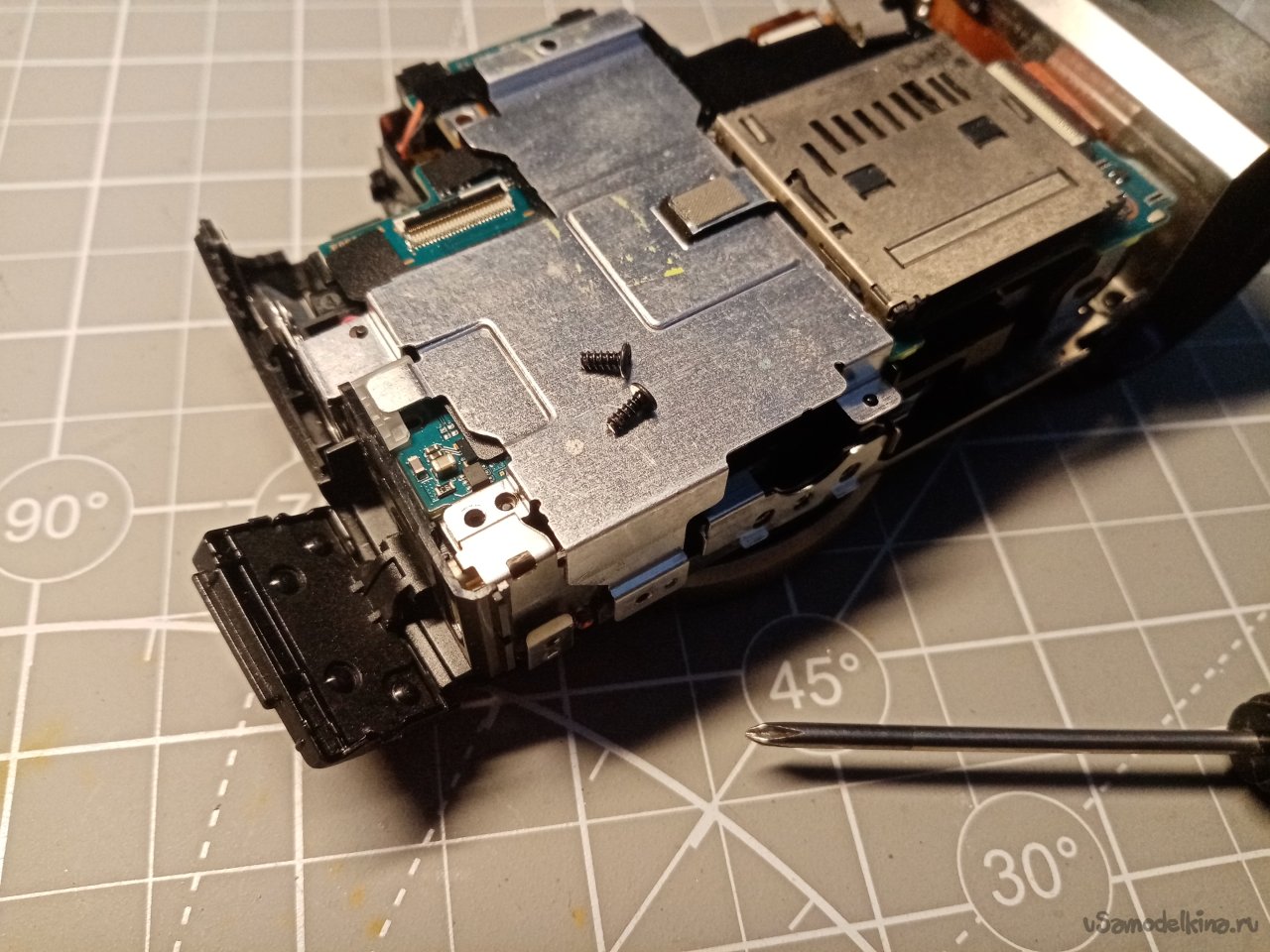

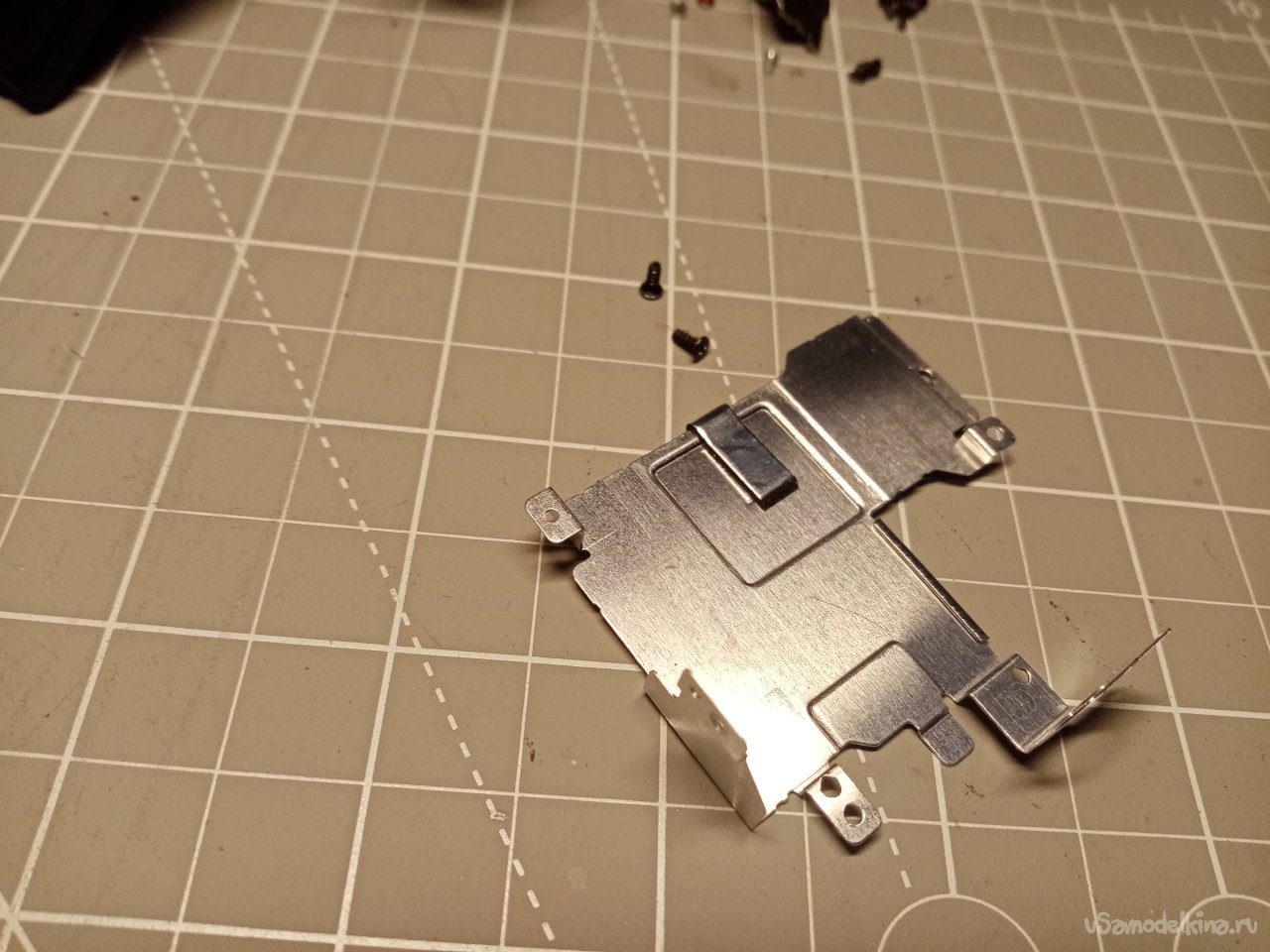

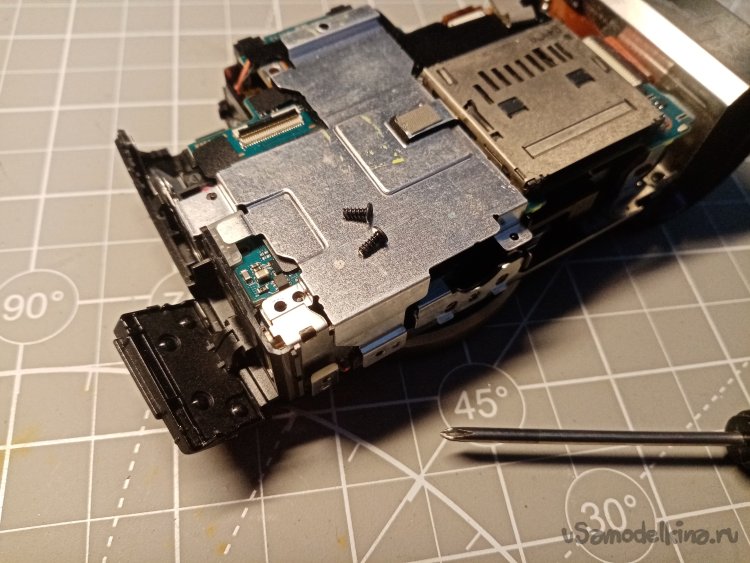

Экран защиты основной платы на парочке винтиков. Откручиваю. Снимаю.

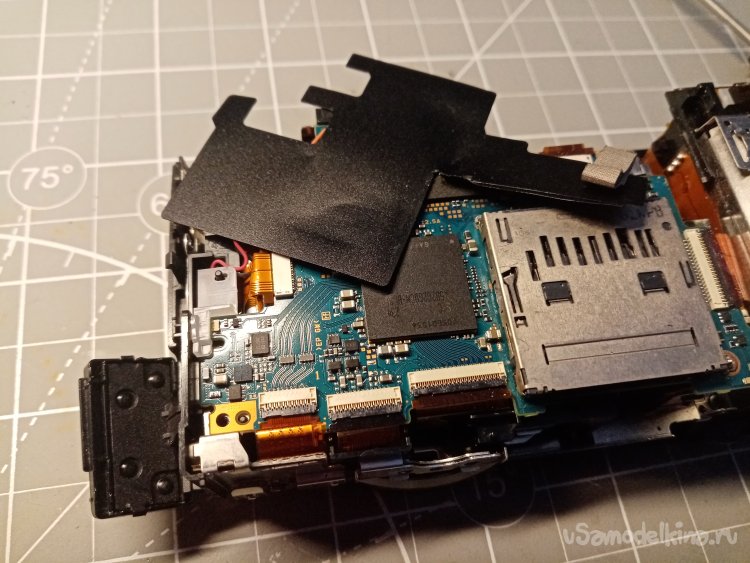

И пластиковая защита.

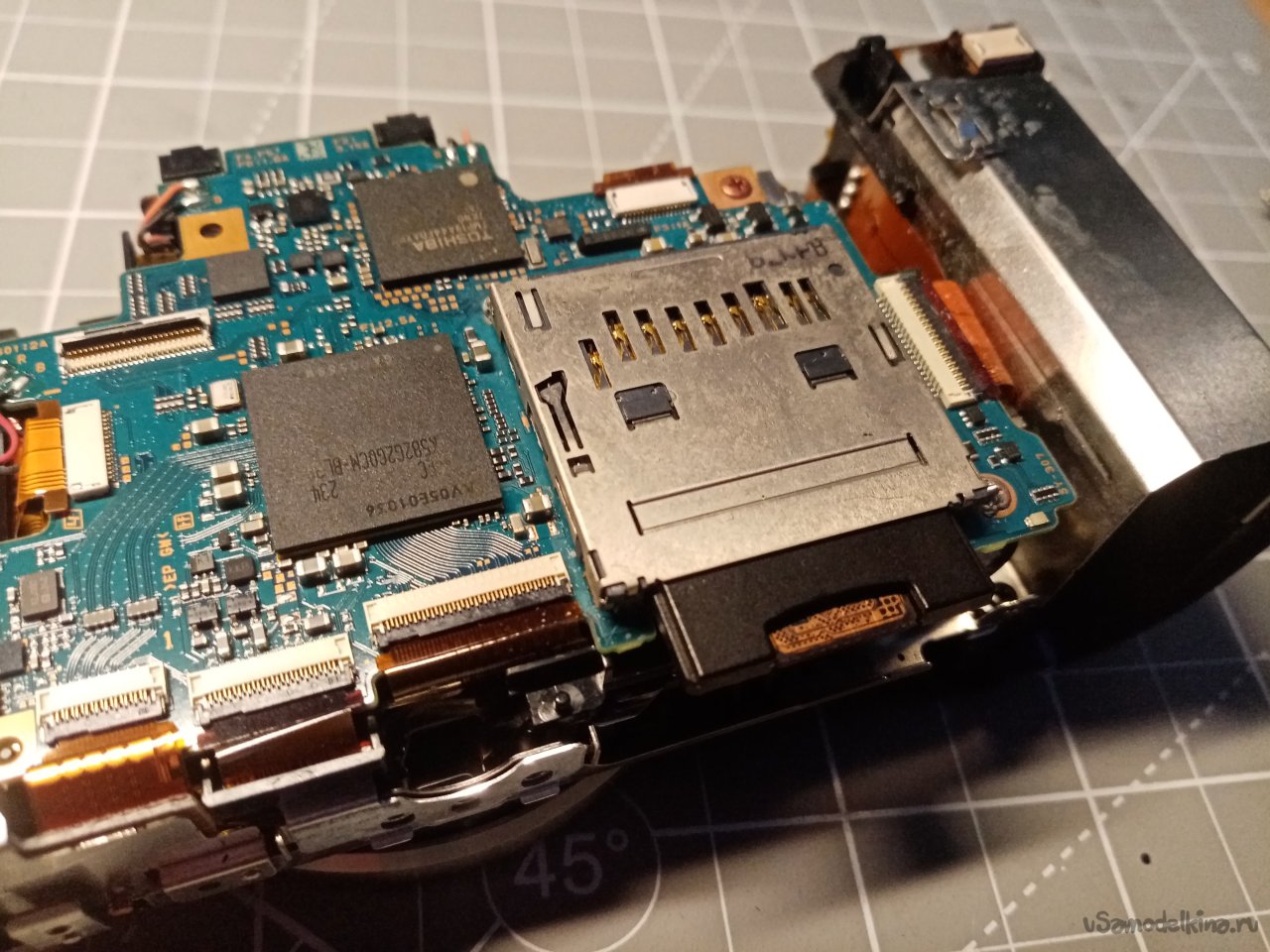

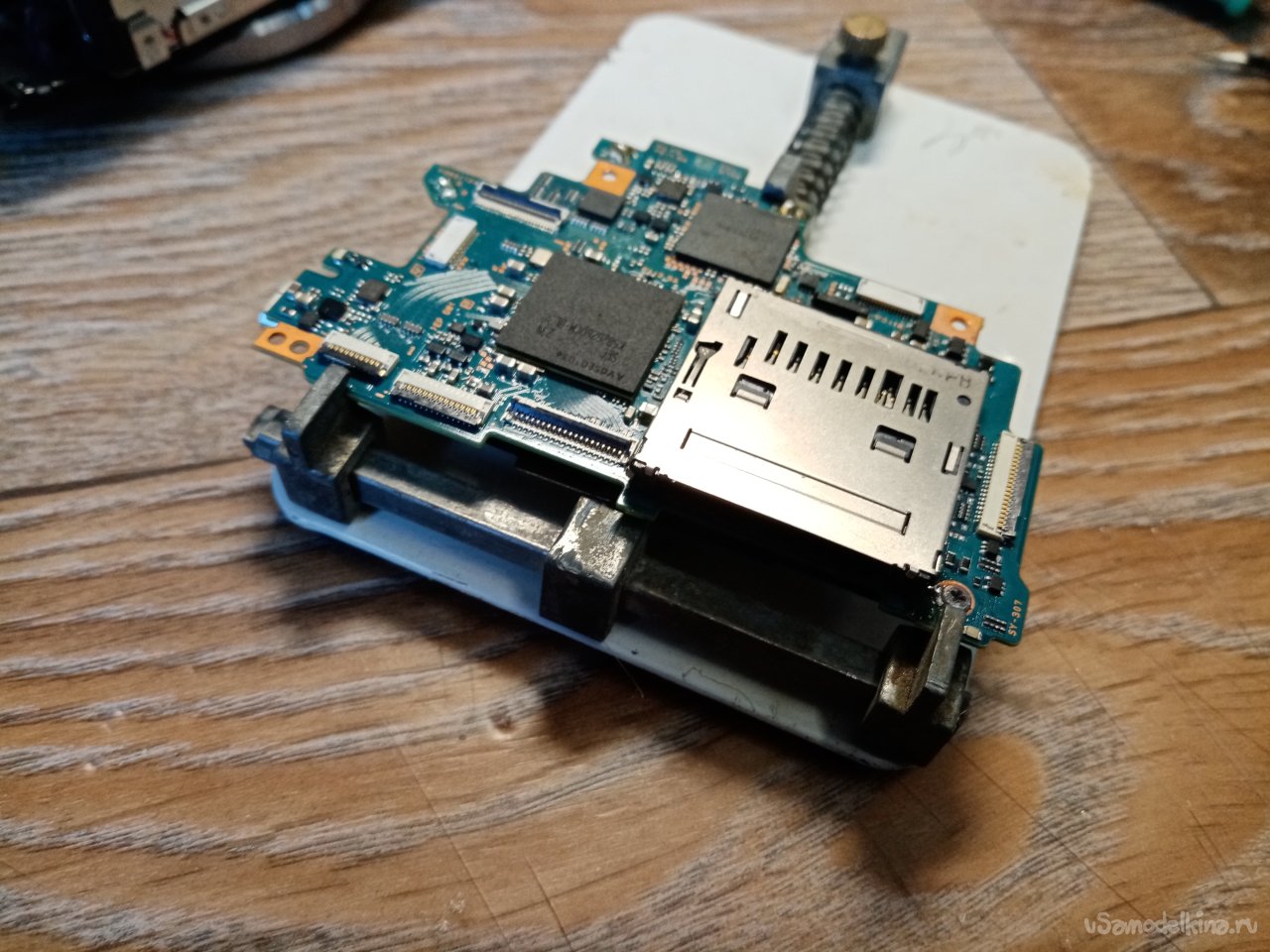

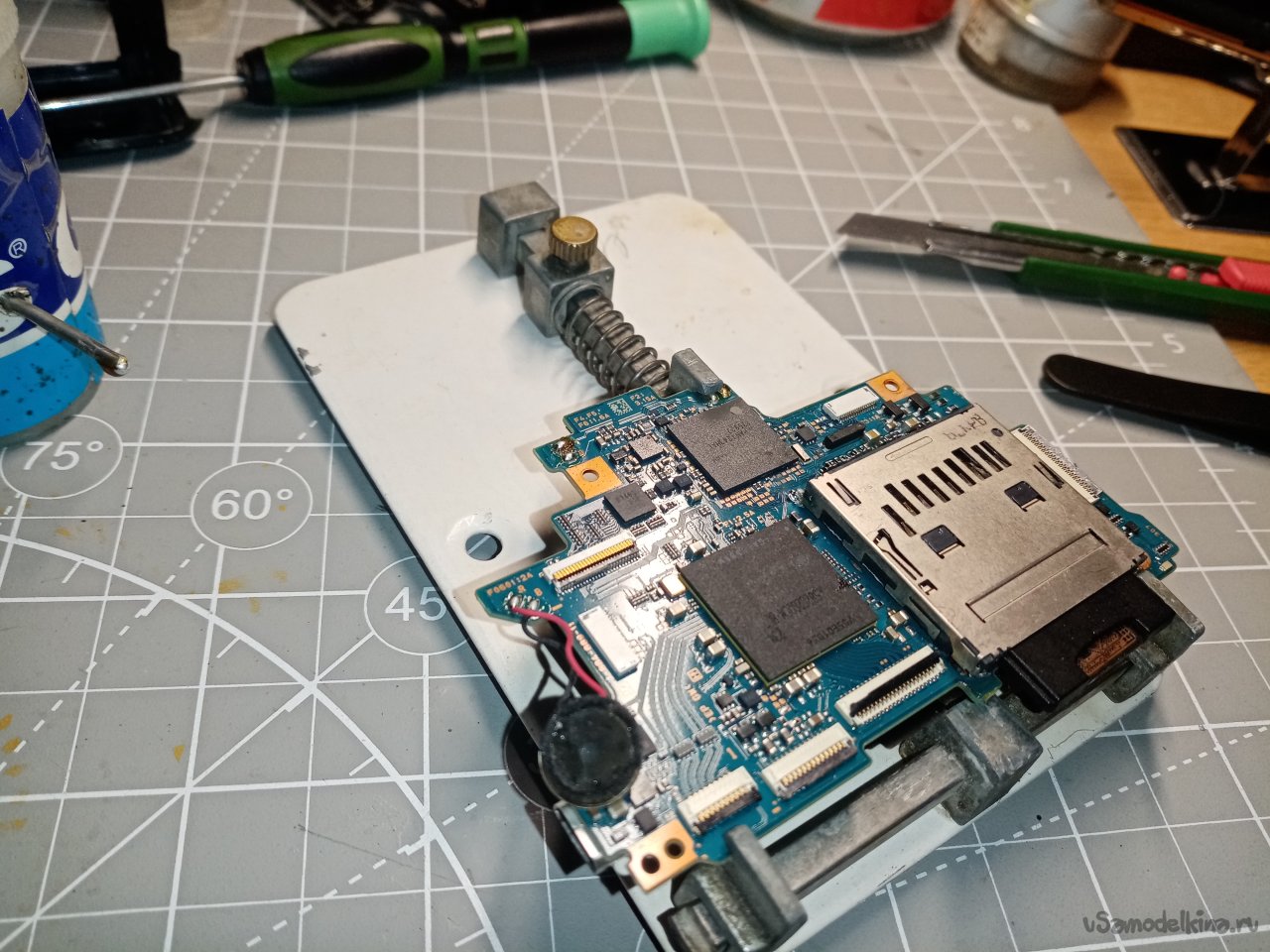

Основная плата. Так. Понятно пытались ремонтировать блок карты.

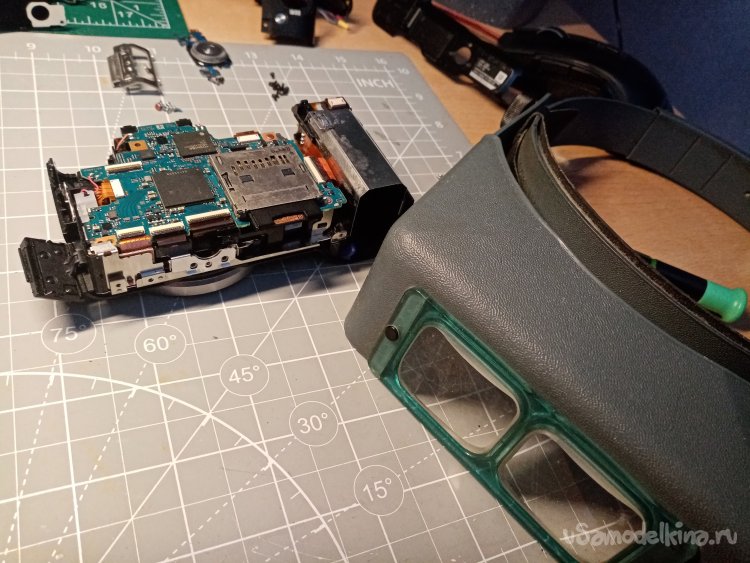

Нужно навести резкость. Увеличительные очки служат верой и правдой целую кучу лет.

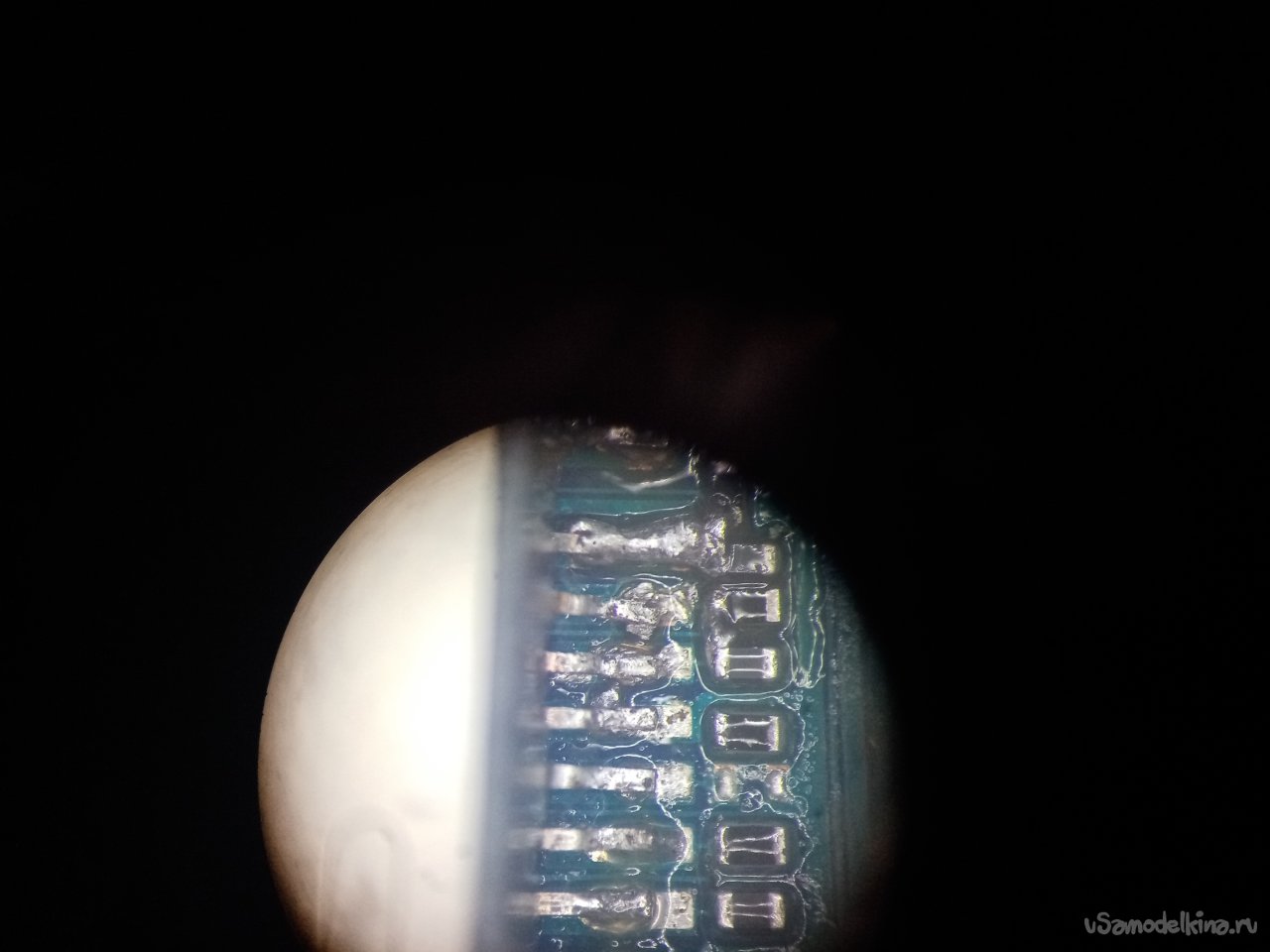

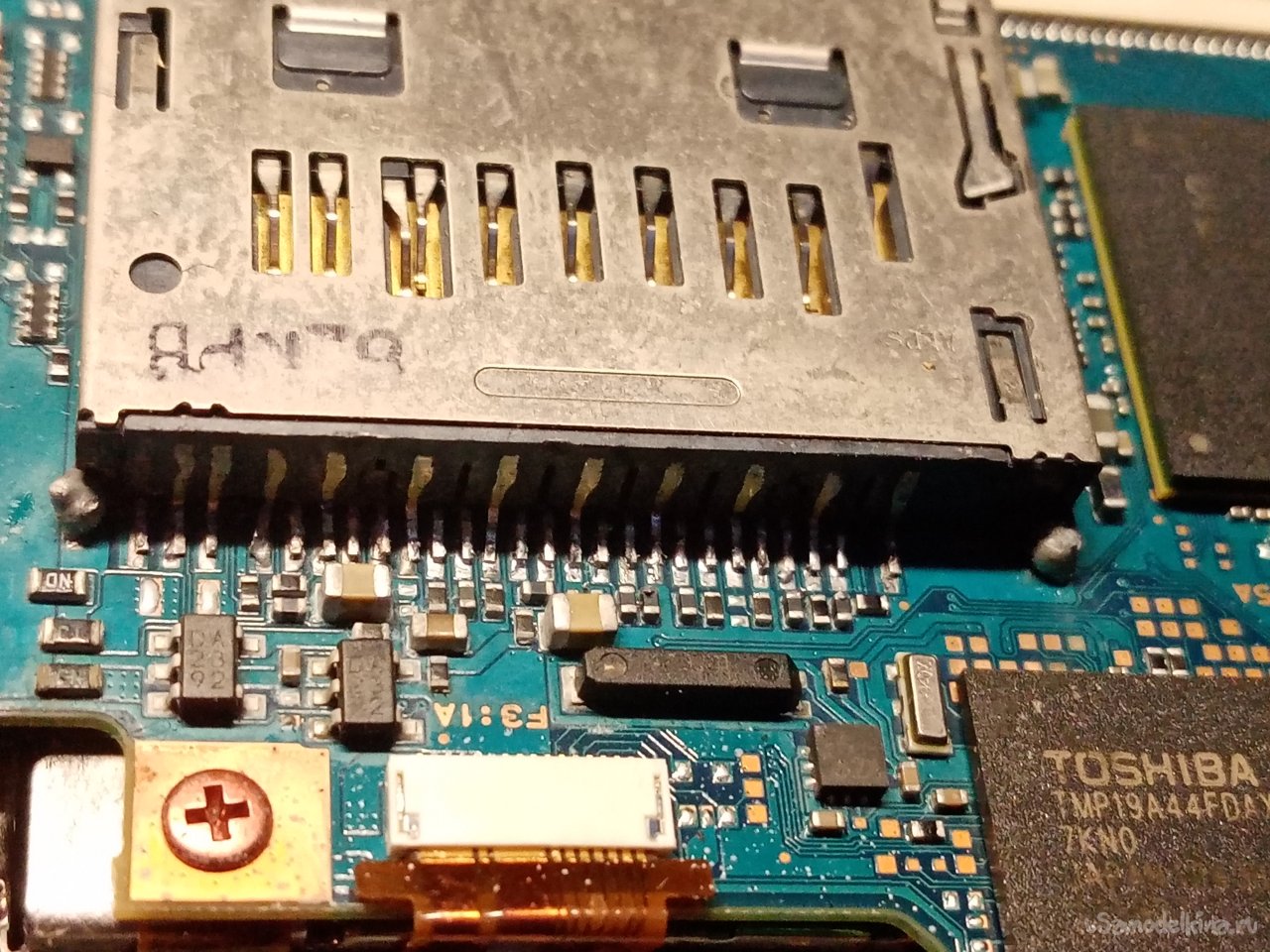

Паяли. Кажется пропаяно хорошо только не аккуратно. И чего не так?

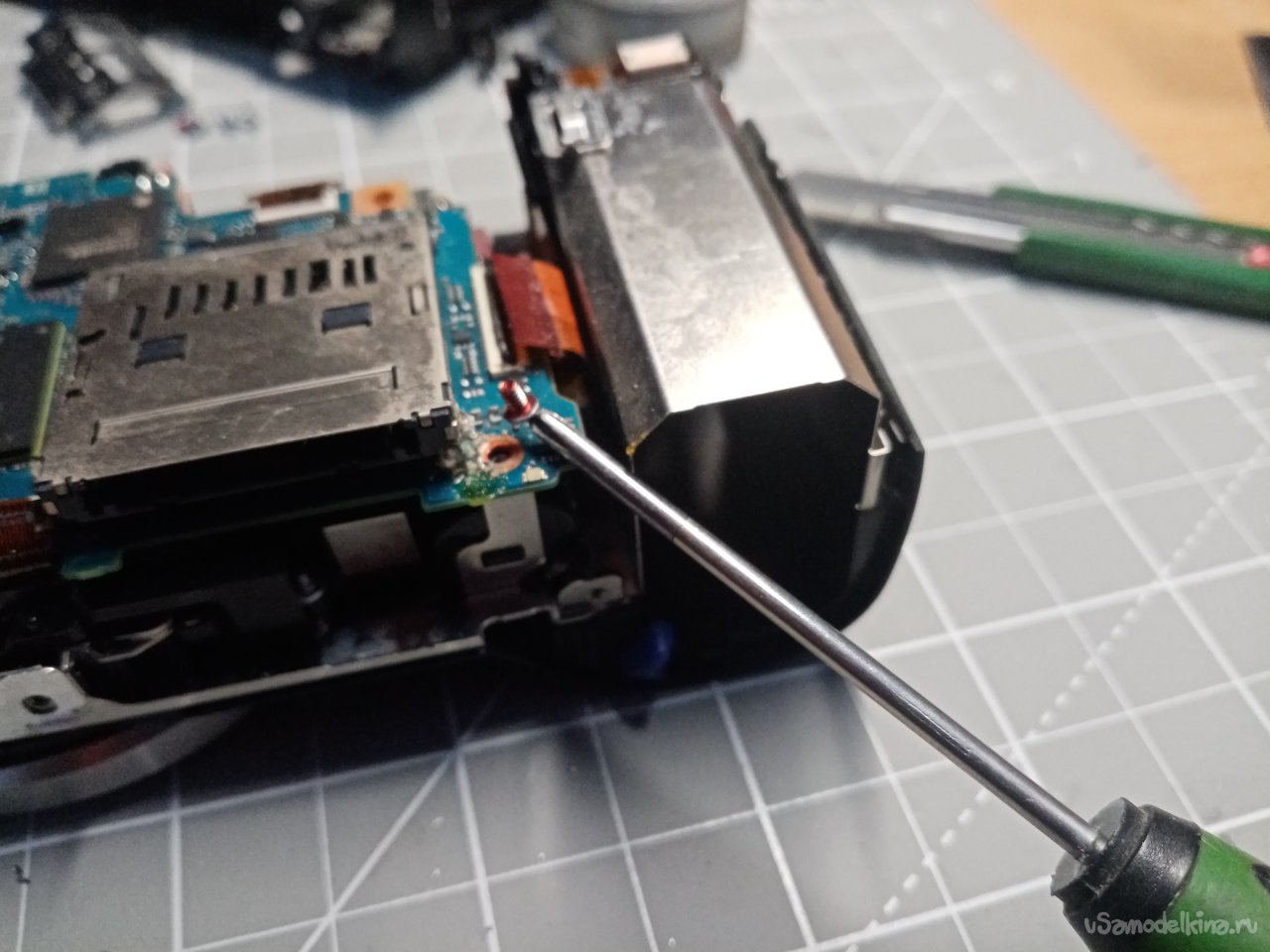

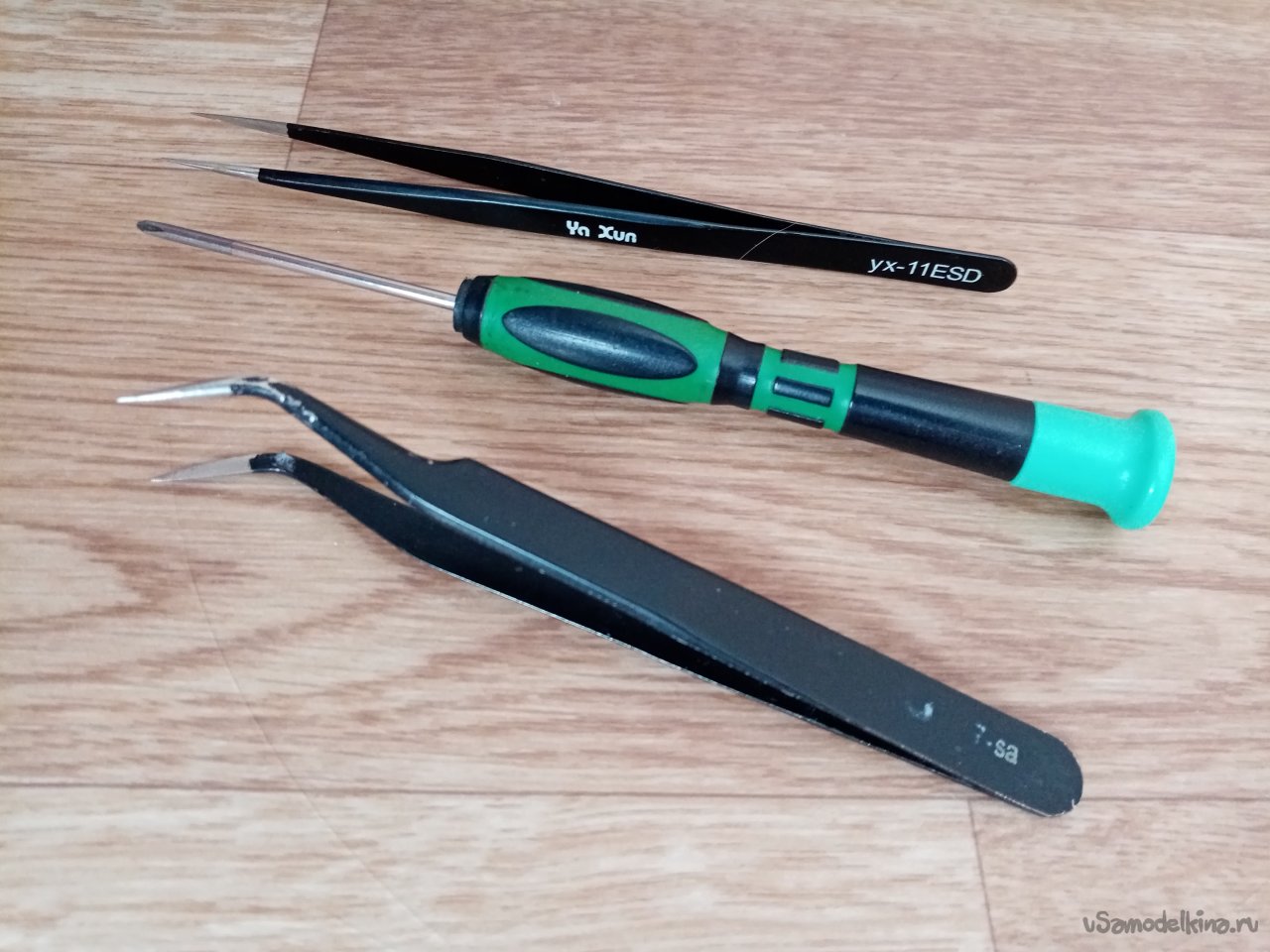

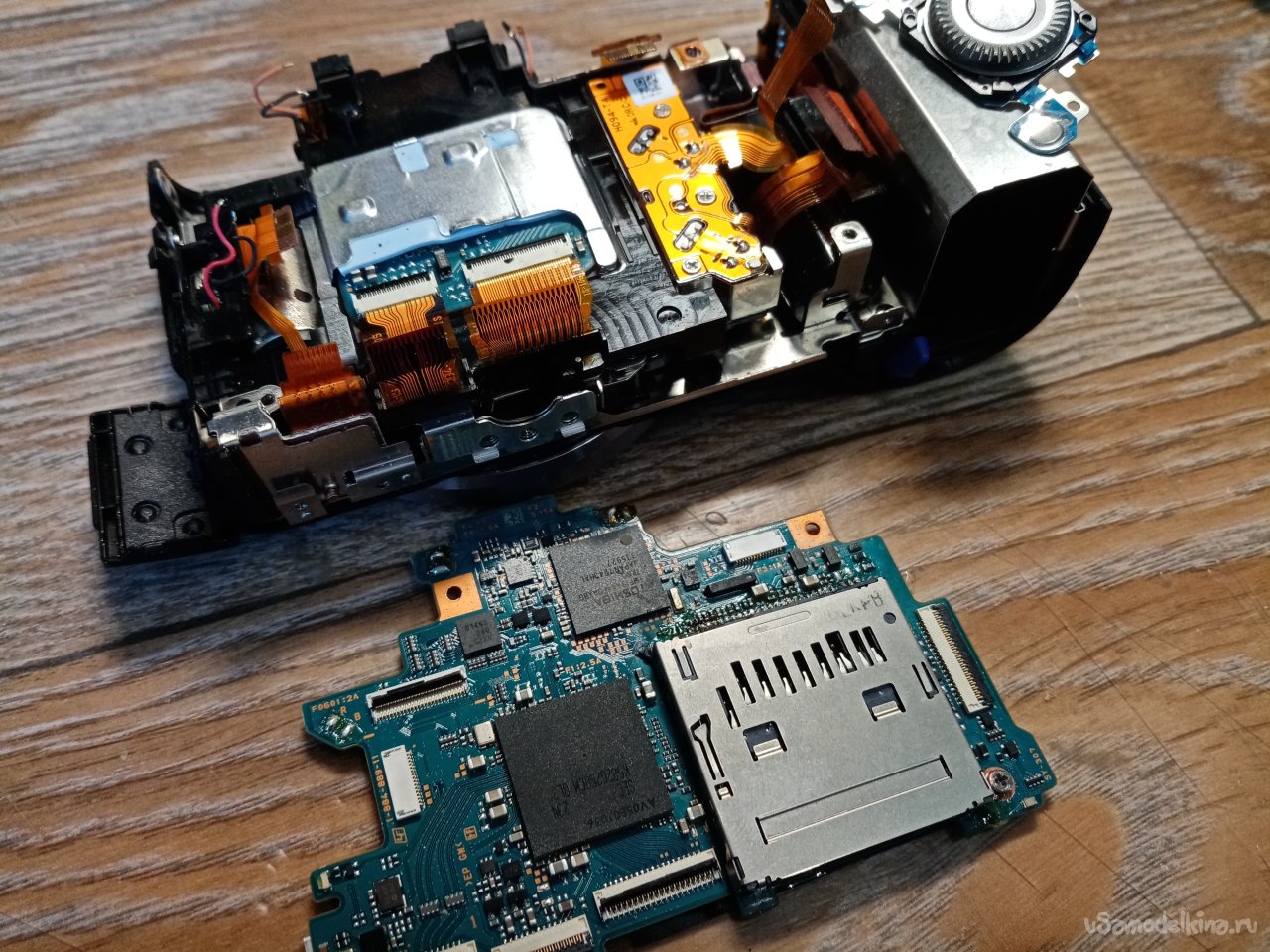

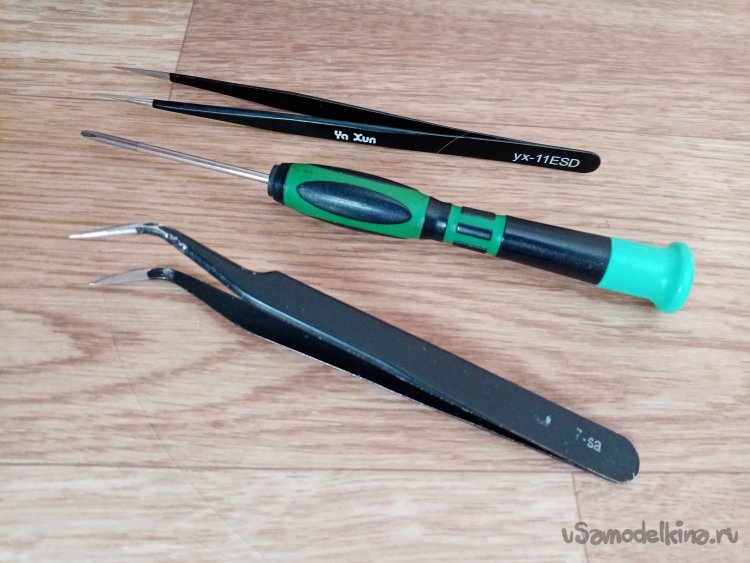

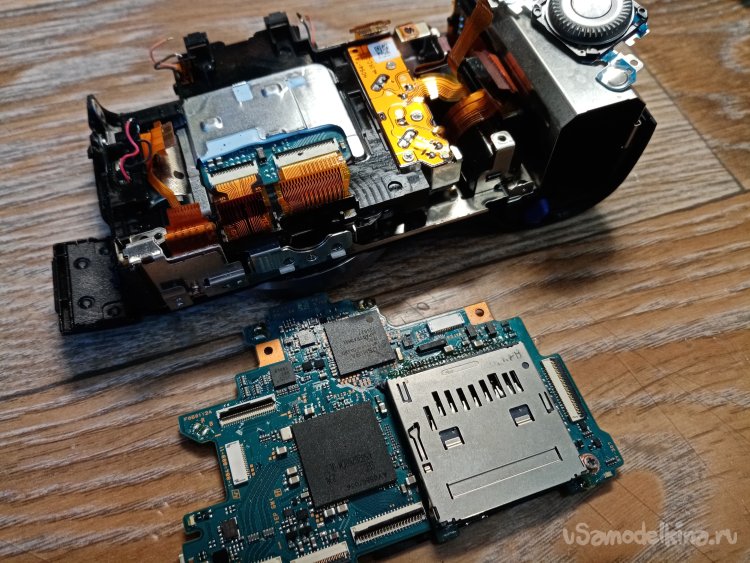

Можно попытаться восстановить. Начинаю снимать основную плату. Выкручиваю болтики крепления. Дальше как по минному полю. Приподнимаю фугас, поставленный на извлекаемость. Все хорошо можно снимать. Снизу несколько шлейфов. Стандартная ситуация. Размыкаю замки шлейфов на внешней стороне платы. Приподнимаю и пинцетом с кривыми губками размыкаю парочку шлейфов с одной стороны. Дальше все просто, поднимаю плату и еще шлейфы снимаю с другого края.
Чего думаю. Восстановить. Что восстановить? Предполагаю, неконтакт разъемов, которые отвечают за наличие карты в картридере. Или еще хуже мозги не видят сигнала с этих контактов.

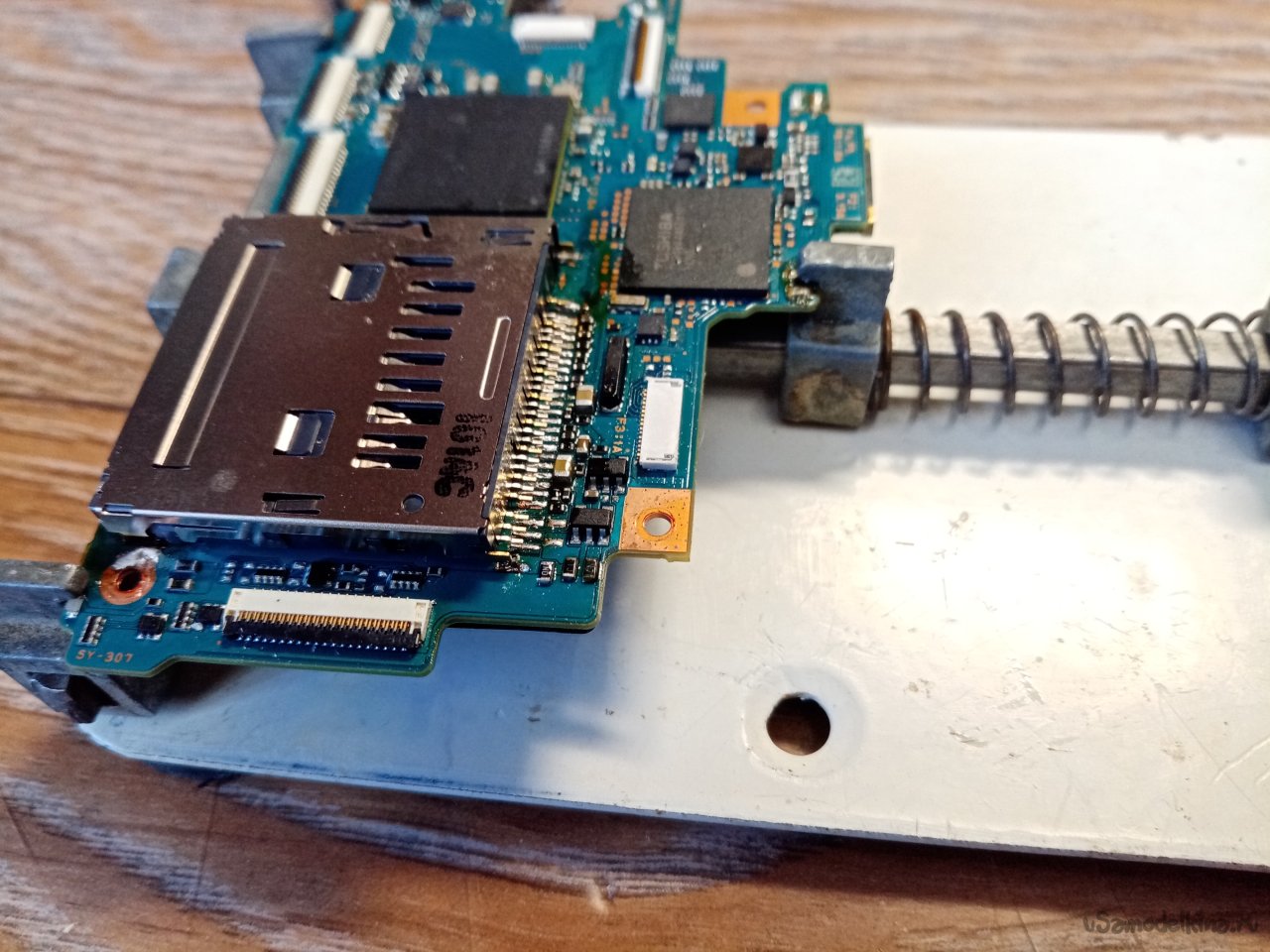

Зажимаю плату в держателе и пропаиваю контакты по всем дорожкам. Вставлю карту памяти. Нет сигнала на ножках картридера.

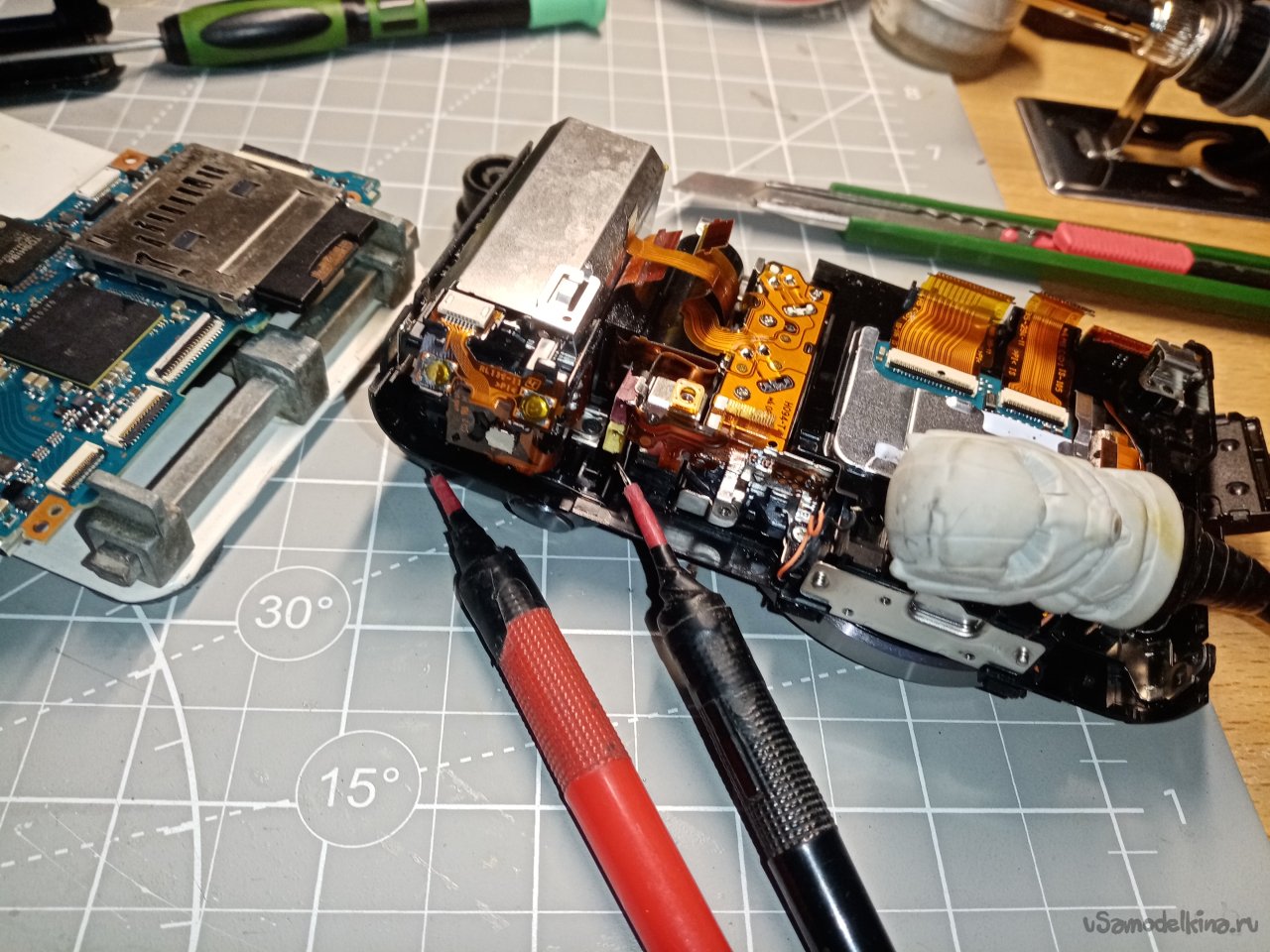

Да вот чего-то вспомнил. Тыкаю разряжателем прямо с конденсатор. Нет тока однако. Посмотрел плату под увеличением. Понятно, неосторожно залезли. Все выжег кондер. Повезло, до основной платы не добрался. Странно это.

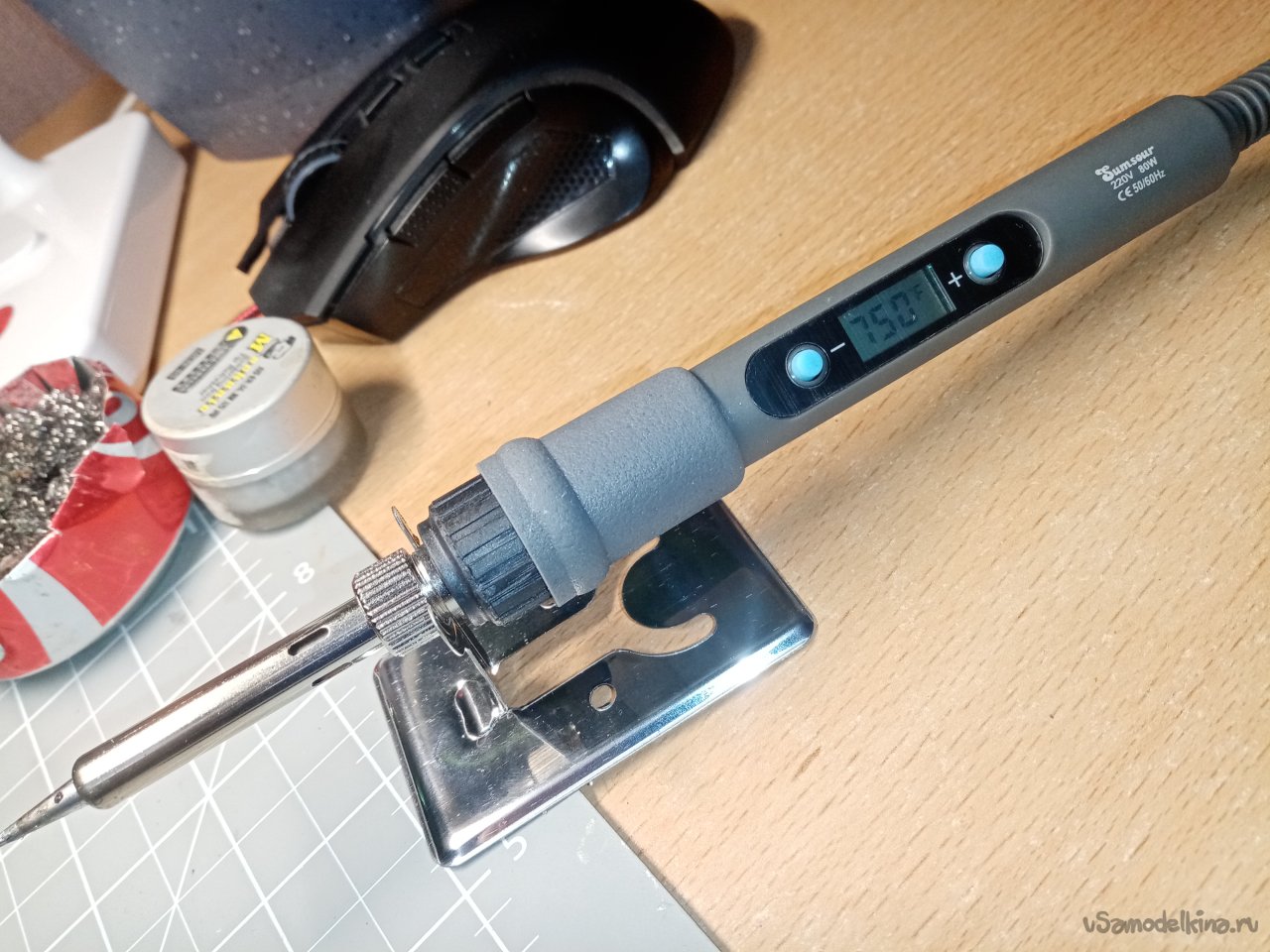

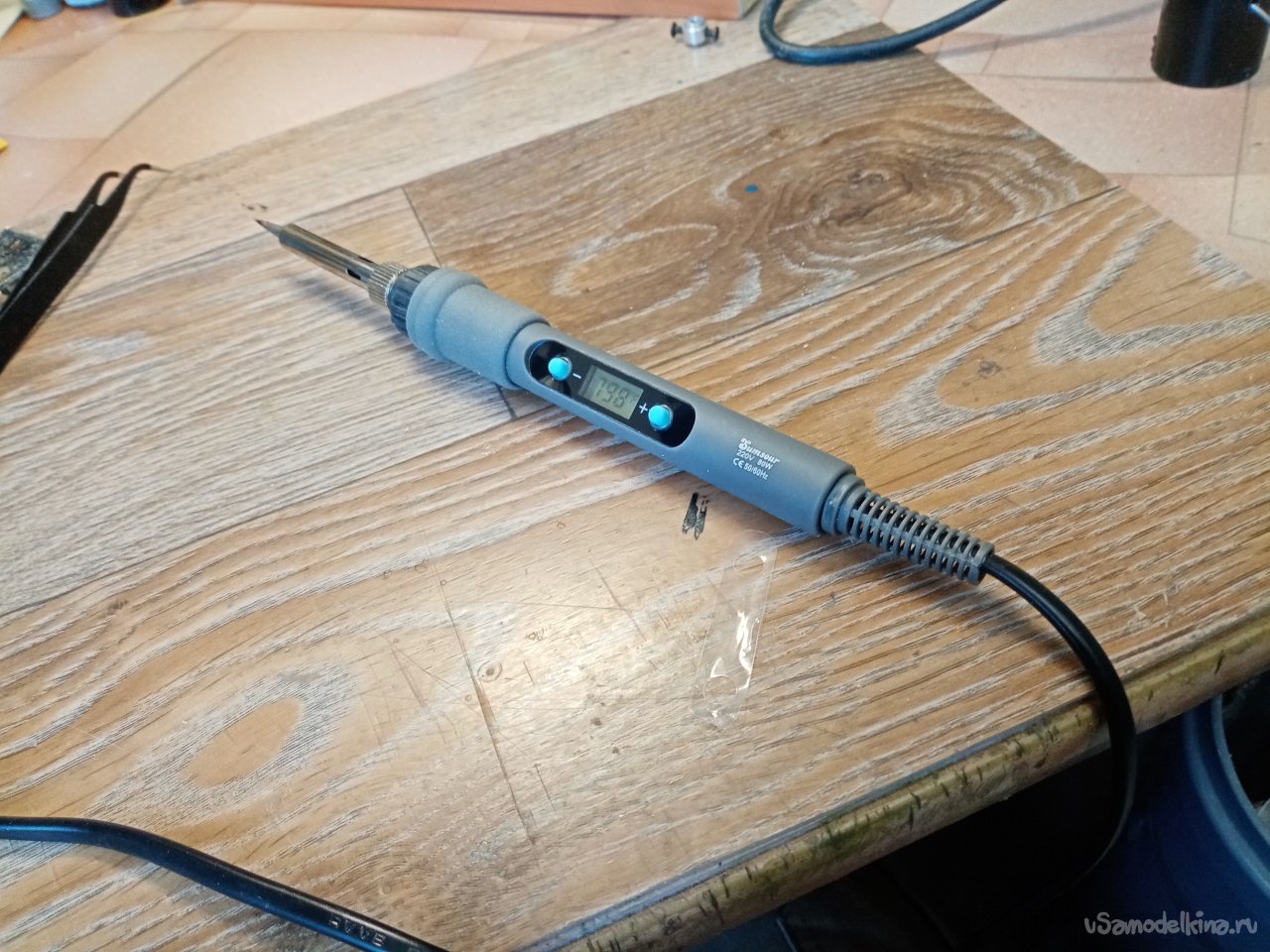

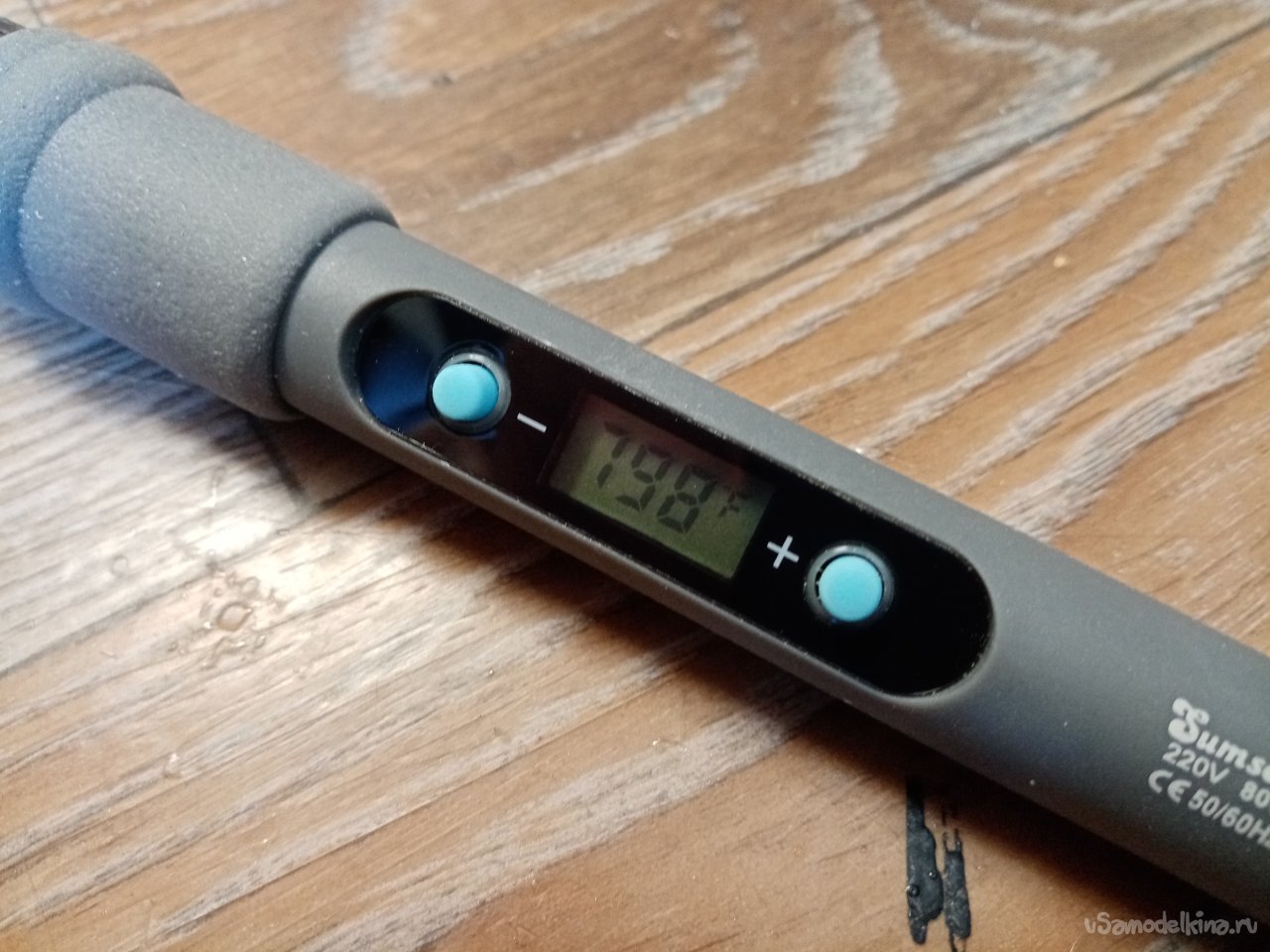

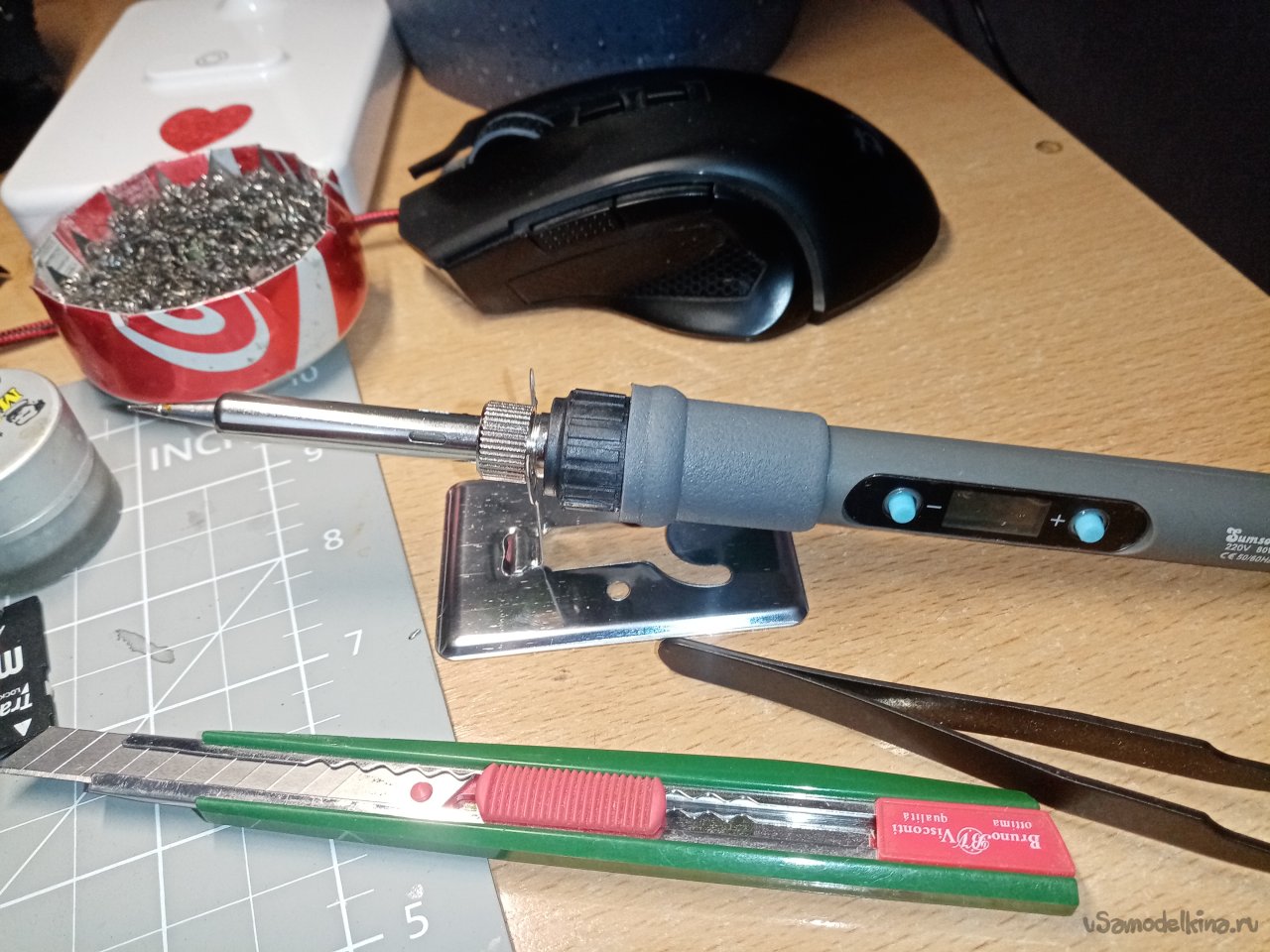

Паяю новым паяльником. Маленький удобный. Несколько жал.

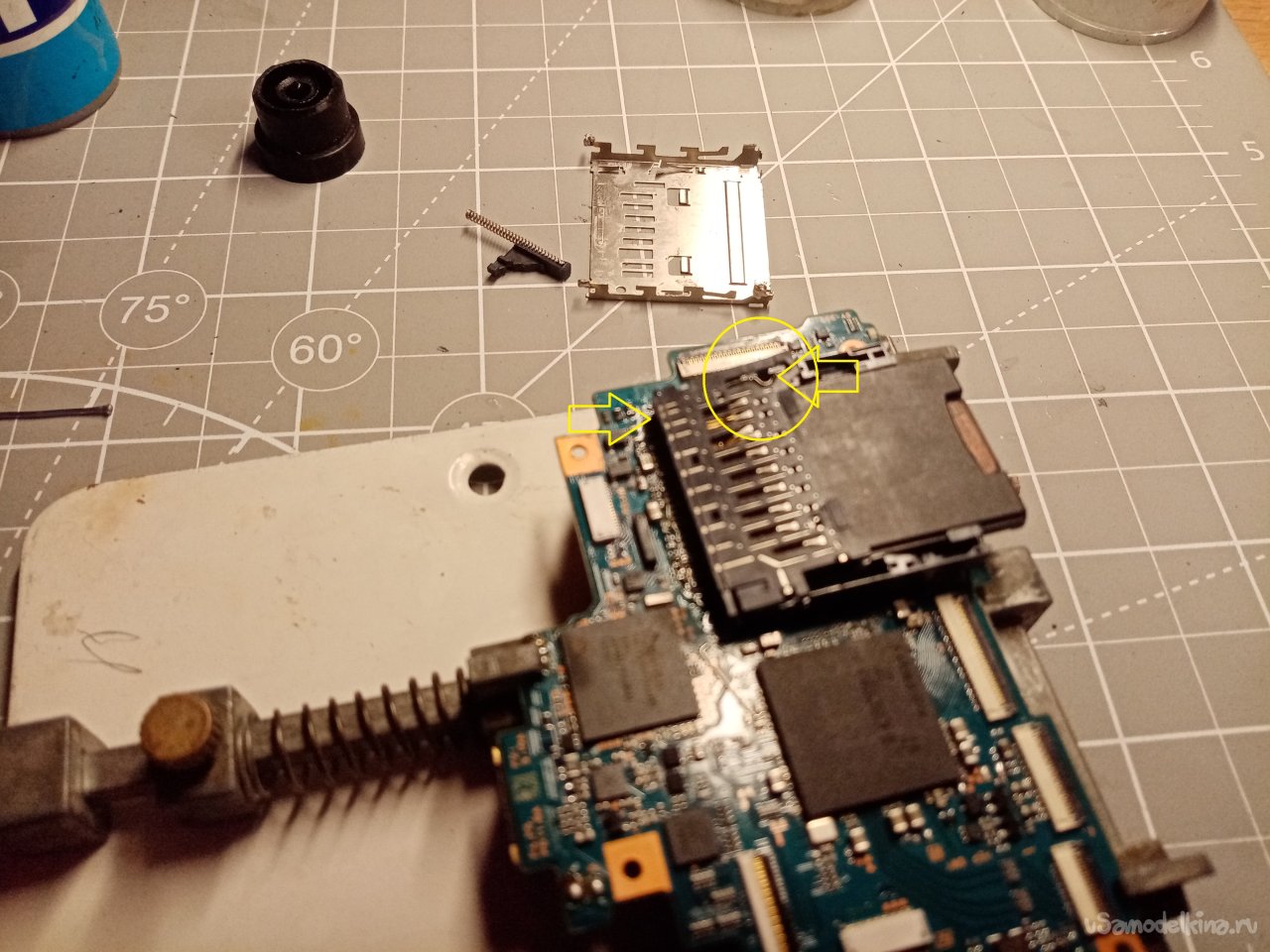

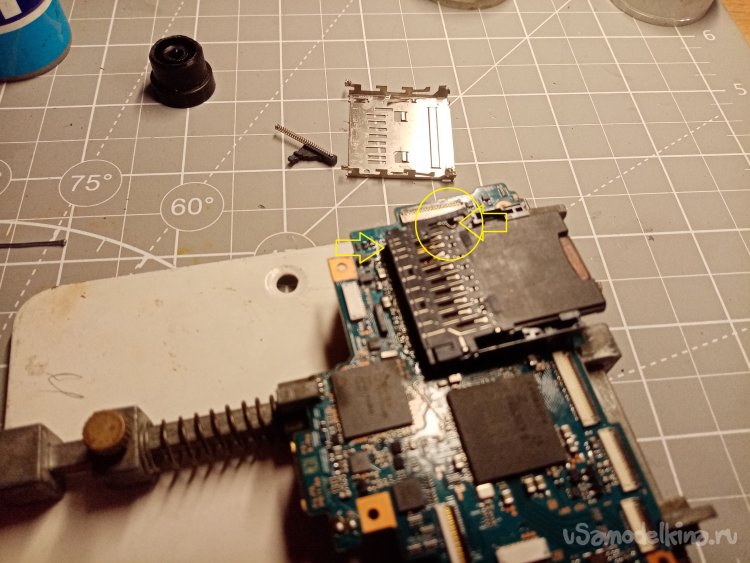

Снимаю крышку с картридера. Пытаюсь исправить контакты отвечающие за фиксацию прибытия. Немного пайки под микроскопом.

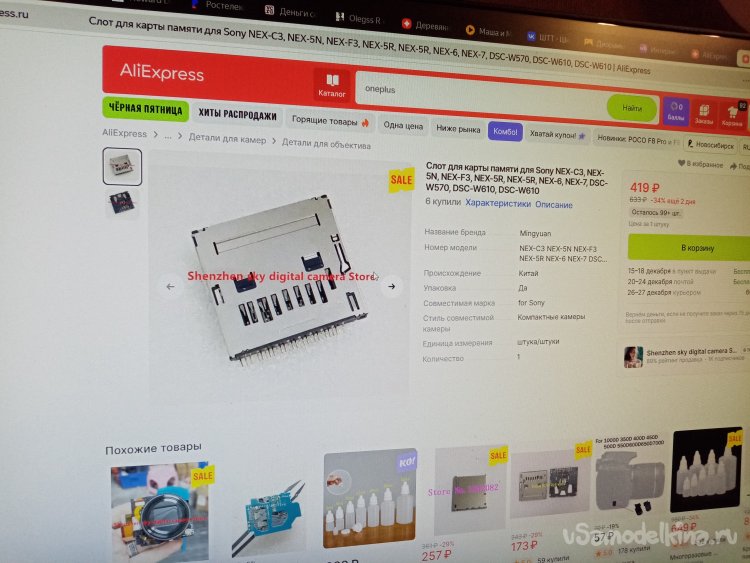

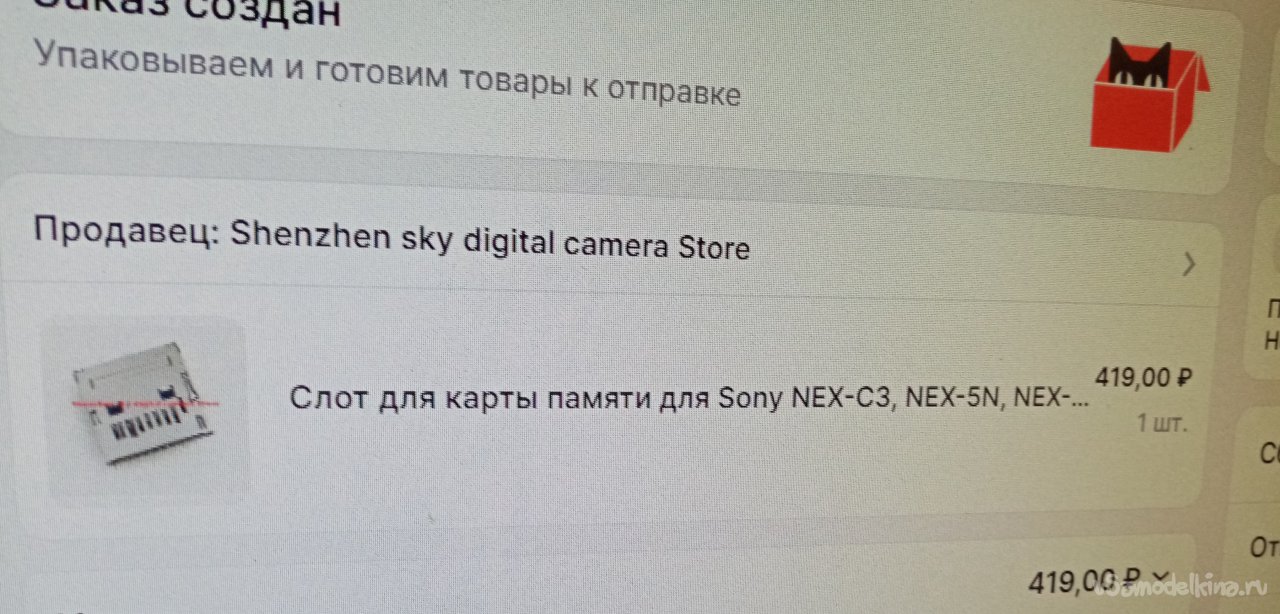

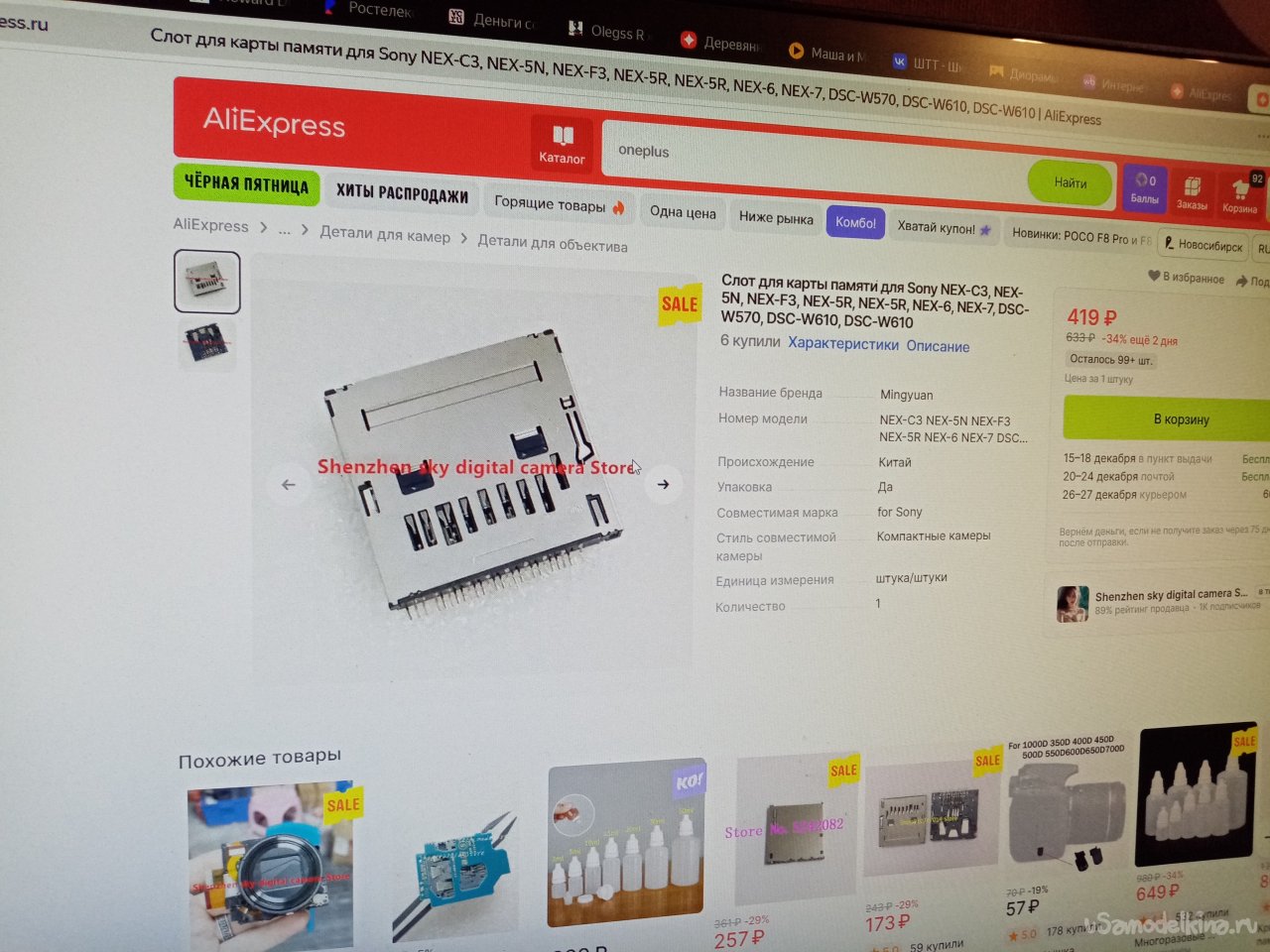

Нет контакта. Придется менять картридер полностью. Размышляю, держа в уме про основную плату. Может она не видит положения карты? Лезу в интернет по знакомой дорожке запчастей для фотоаппаратов. Ага есть деталька для моего. Цена моего риска 419 рублей. Заказываю.

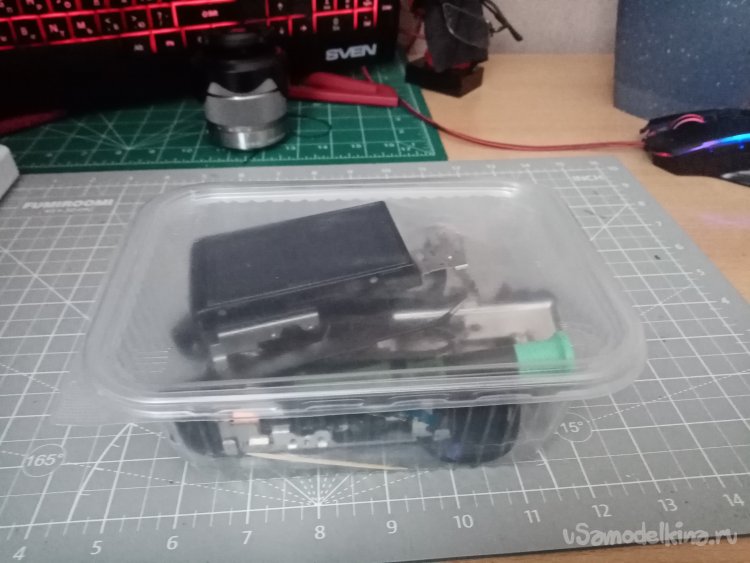

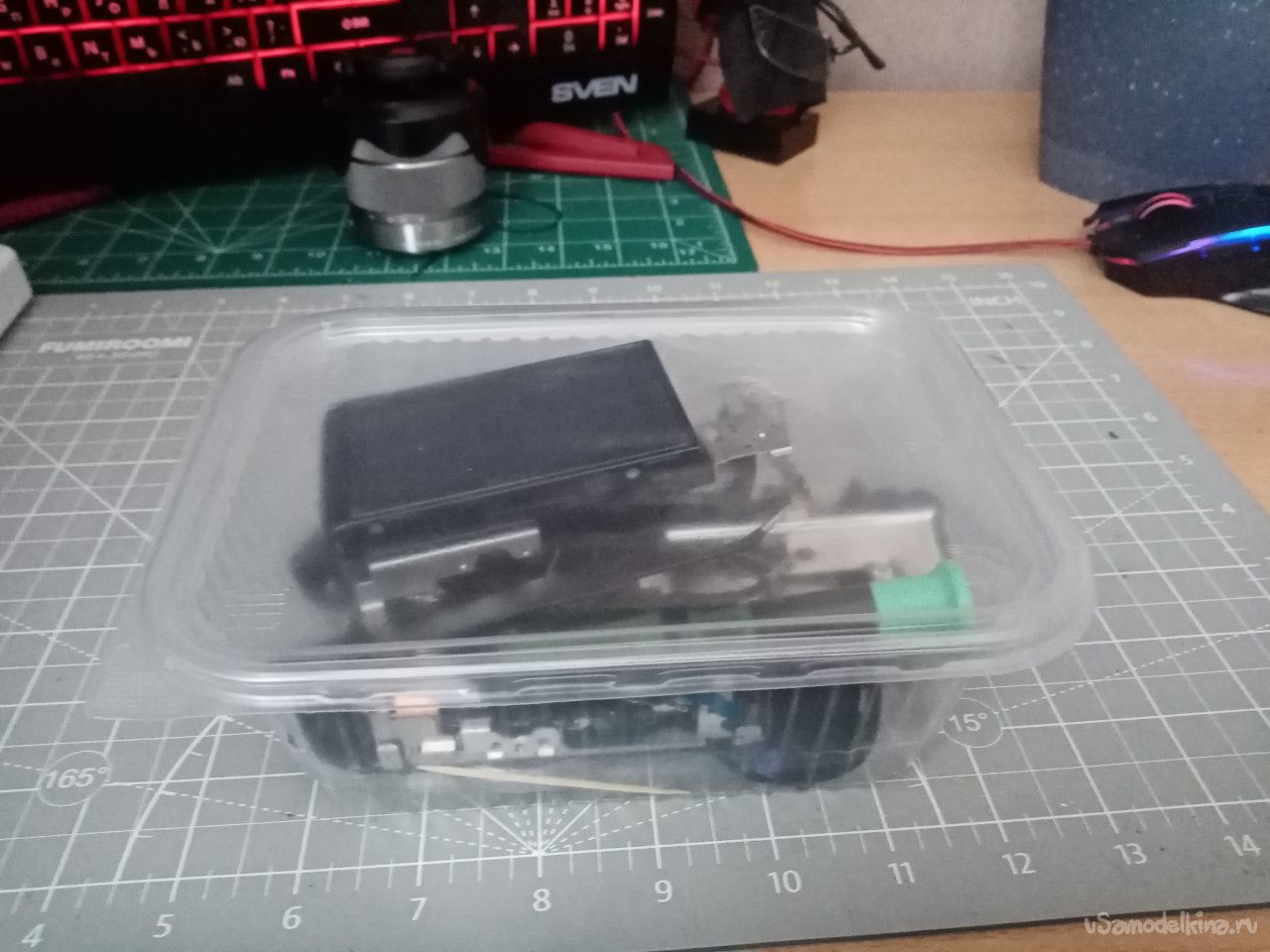

Разобранного страдальца укладываю в контейнер.
Немного подумал. Осторожно собираю аппарат обратно.

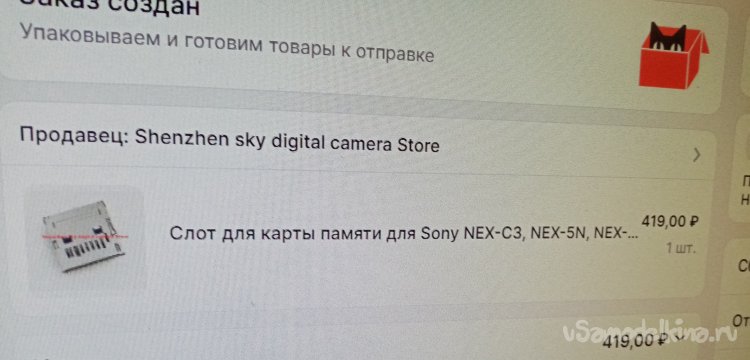

Заказ оформлен. Картридер поехал.

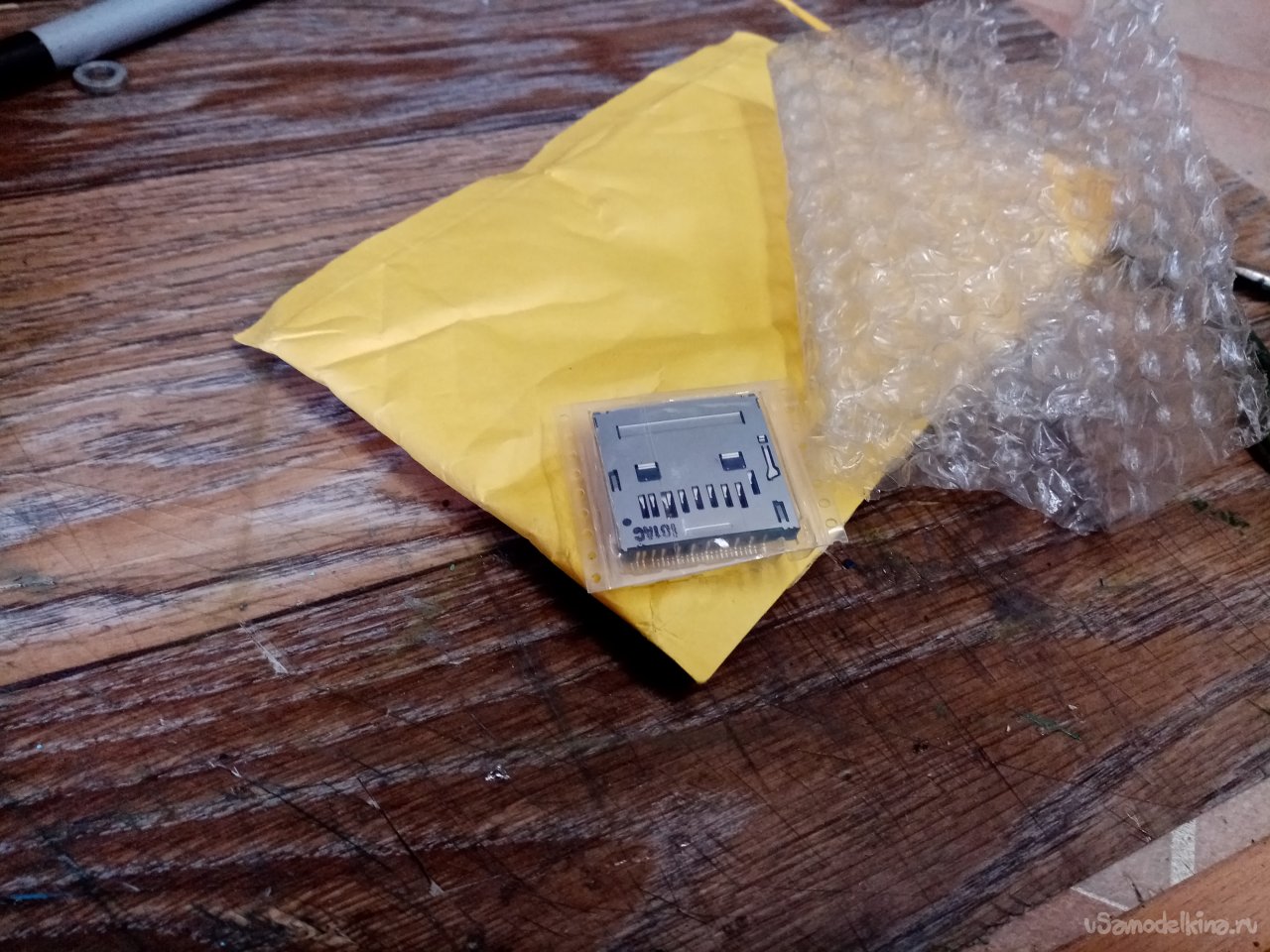

Приехал достаточно быстро. Хорошо пункт выдачи в соседнем доме. Получаю. Открываю красивая блестящая деталька.
Вот только времени на ремонт нет, пока откладываю. День «ИКС» настал. Можно поковыряется. Разбираю аппарат обратно, плата просто так лежит внутри, шлейфы не присоединял. Нет желания мучать замки, можно и повредить.

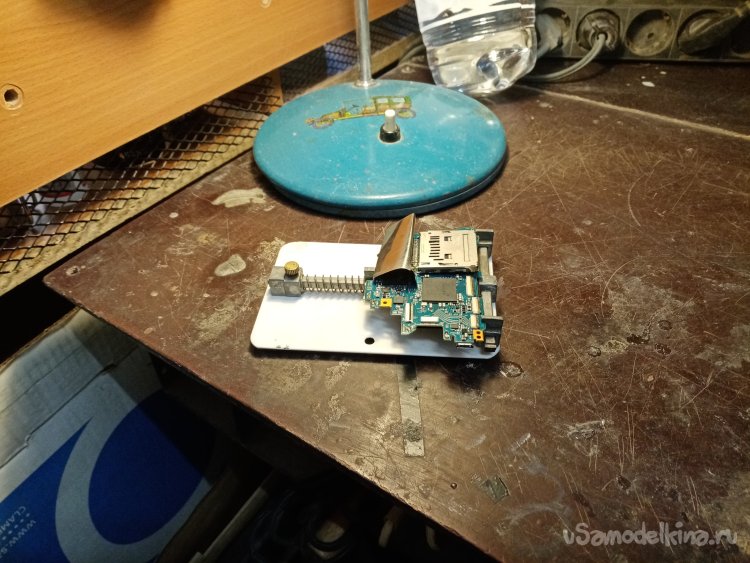

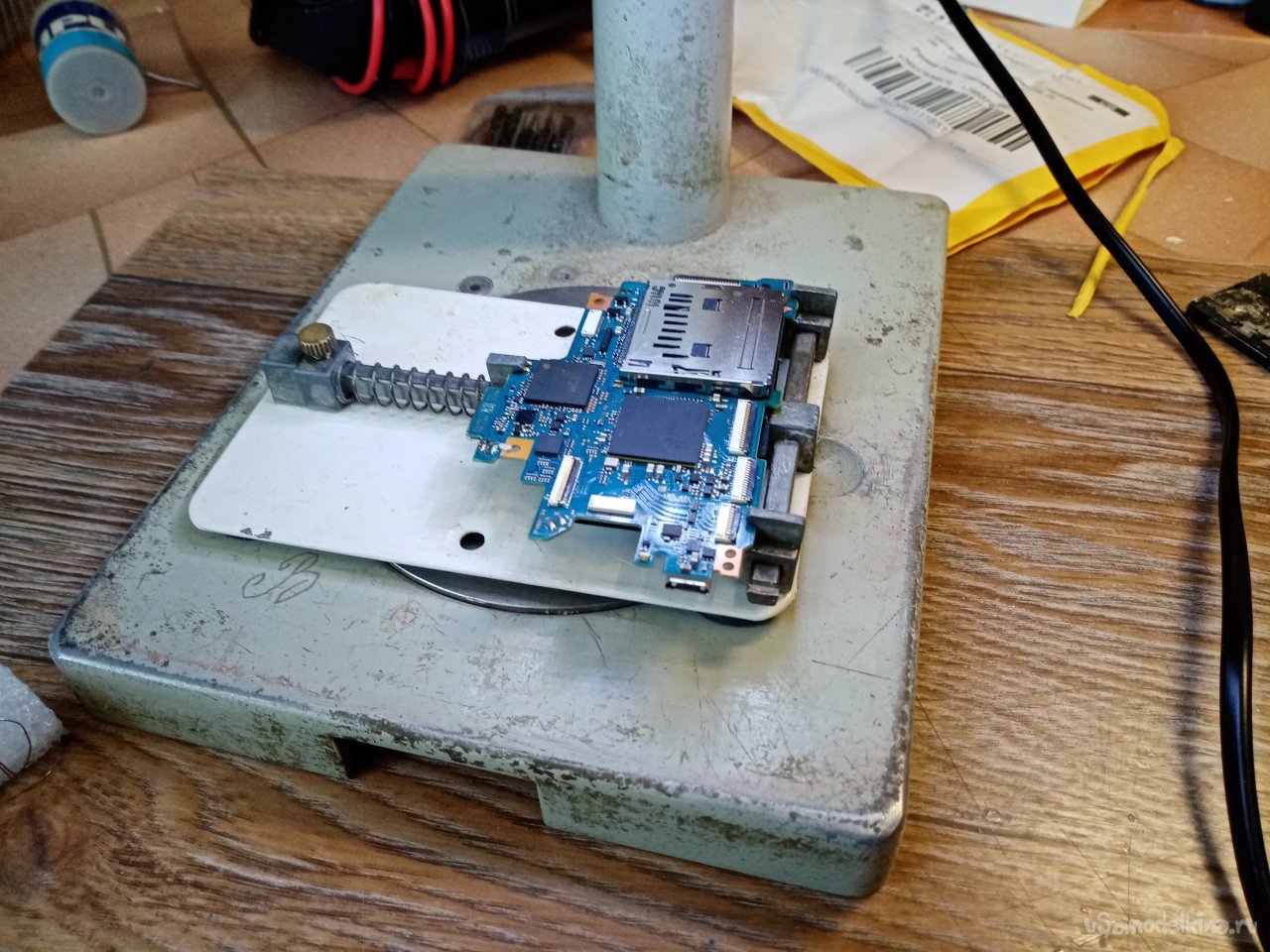

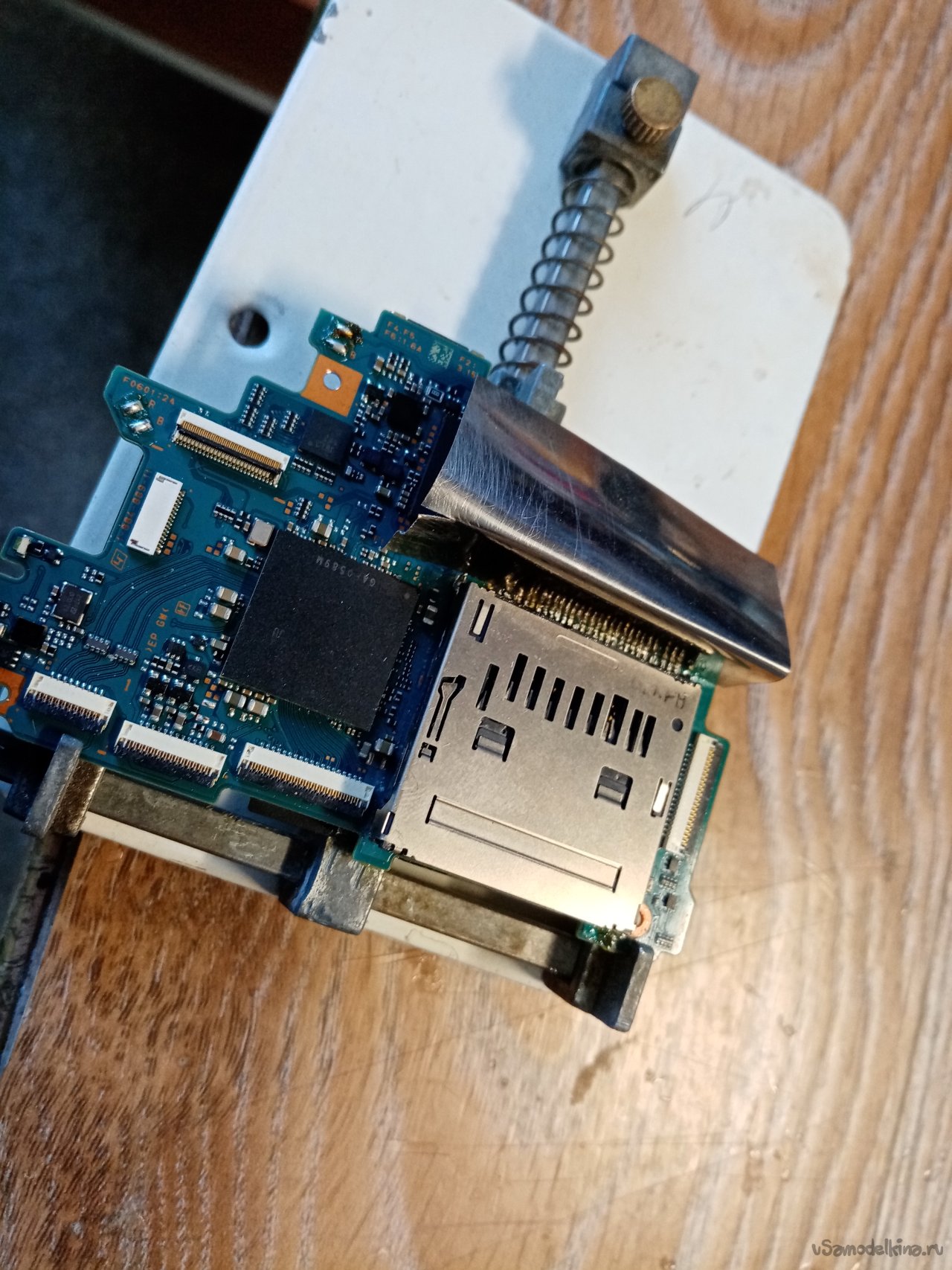

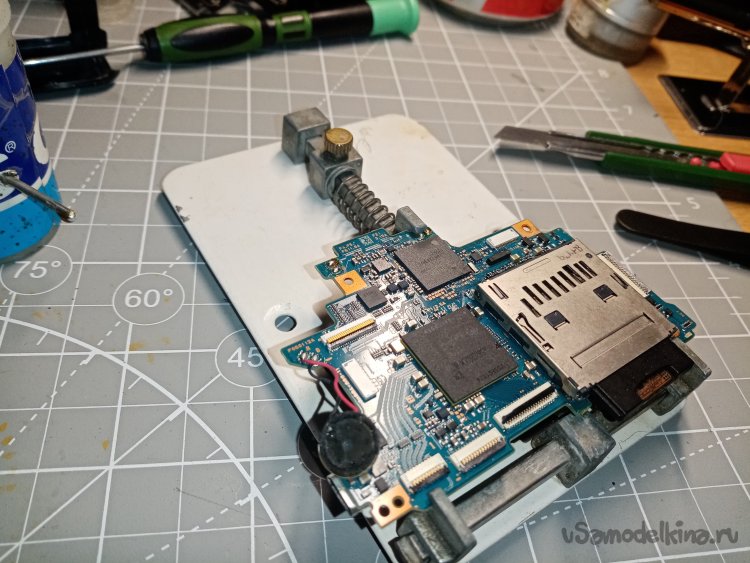

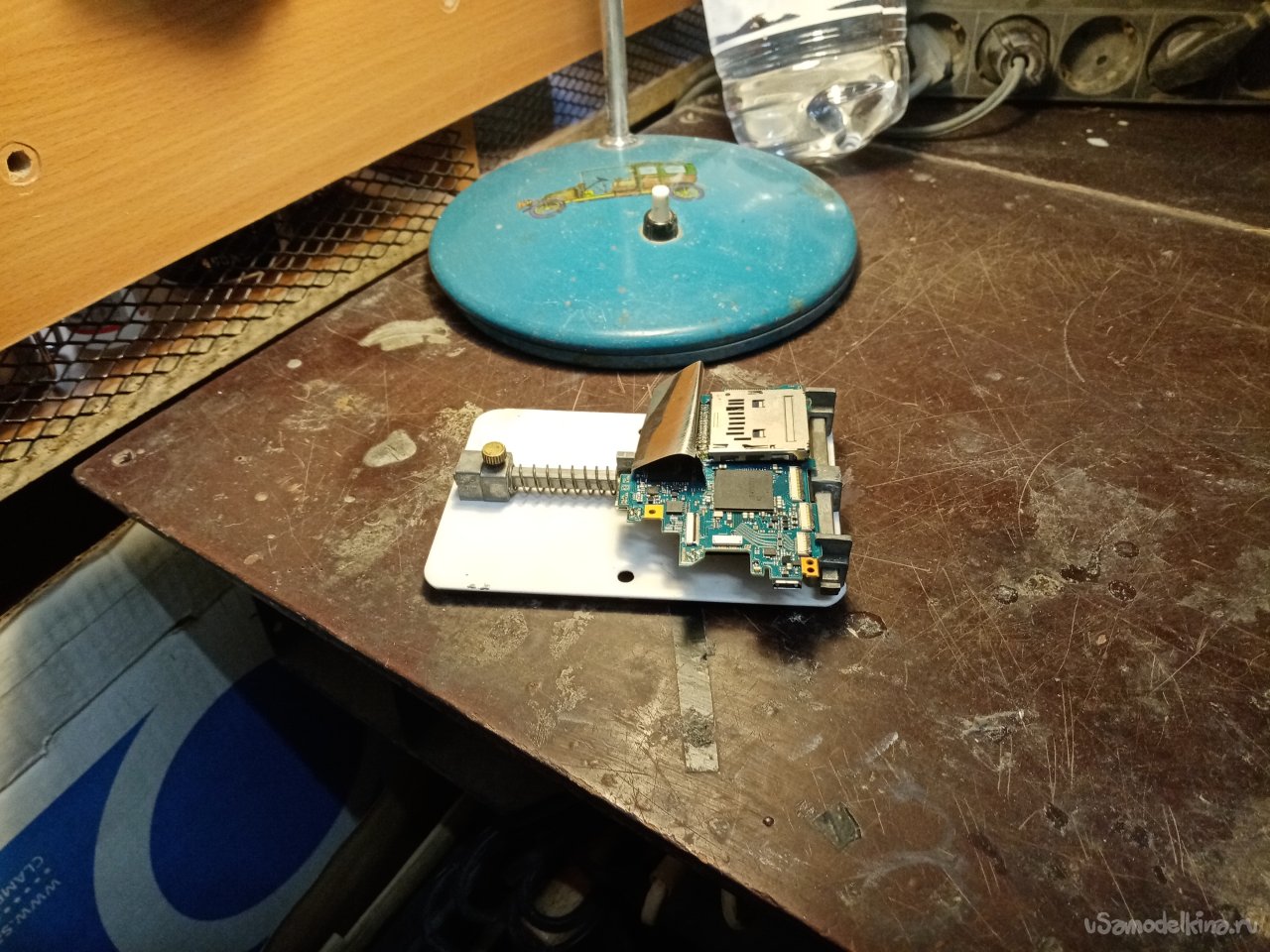

Зажимаю плату в держатель. Буду снимать детальку феном. Для этой процедуры нужно закрыть экраном элементы на плате. Они установлены рядом. Можно сдуть нечаянно. Из консервной банки отрезаю кусок жести сгиба. Буквой «Г». Закрепляю на плате.

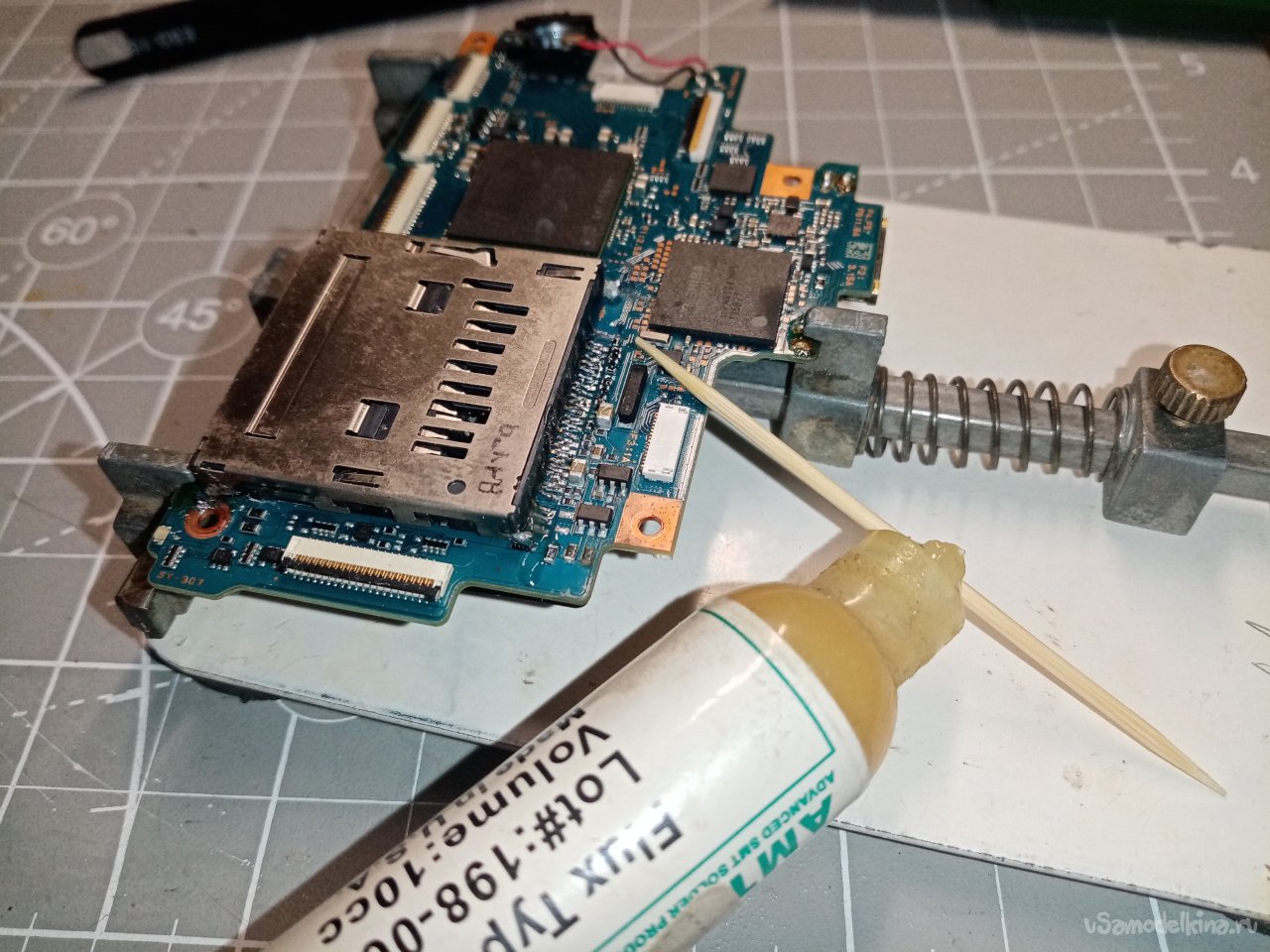

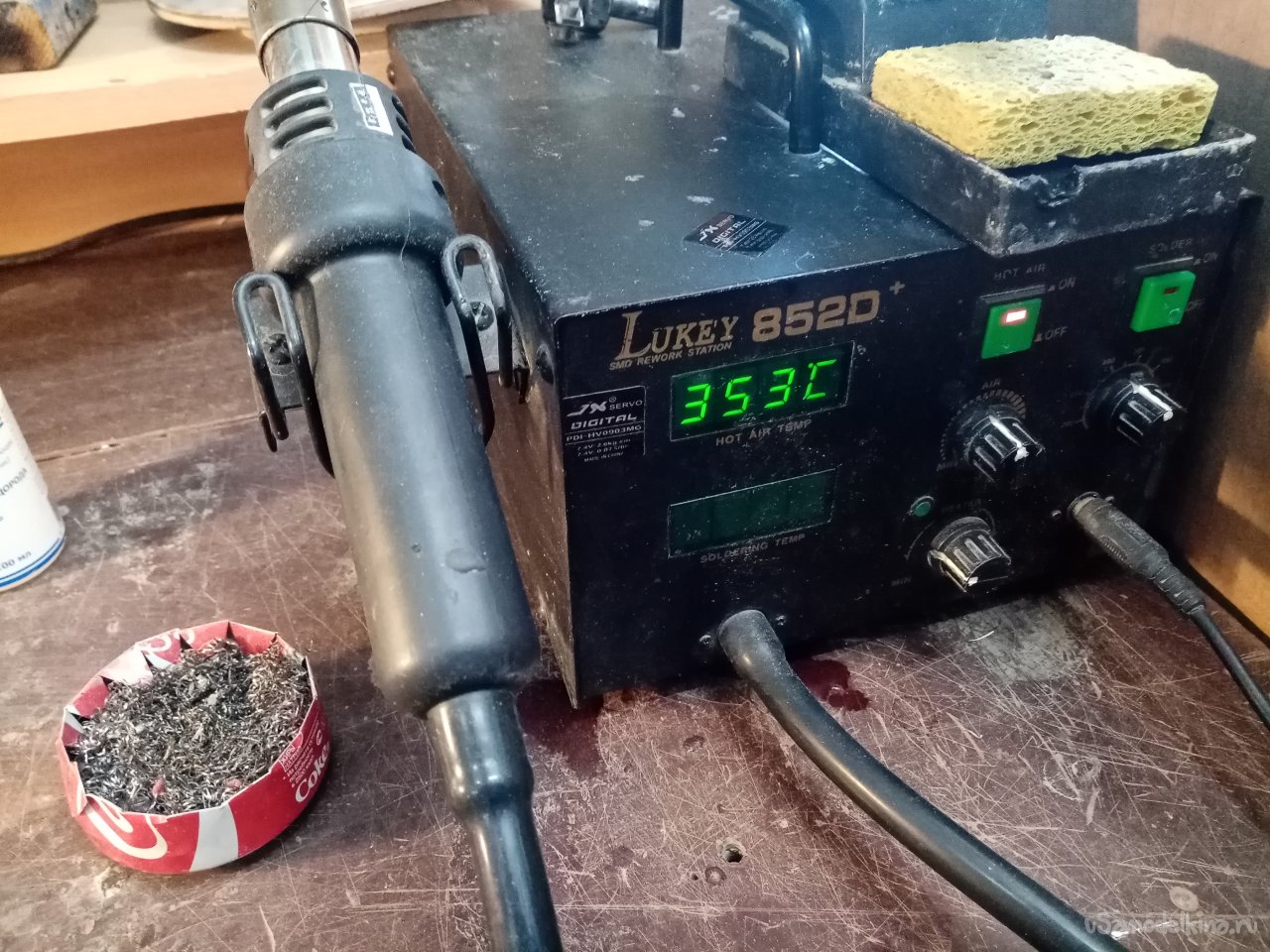

Переезжаю на паяльный столик. Сейчас начнется. Разъемы промазываю флюсом. Устанавливаю температуру на фене и минимальную подачу воздуха.

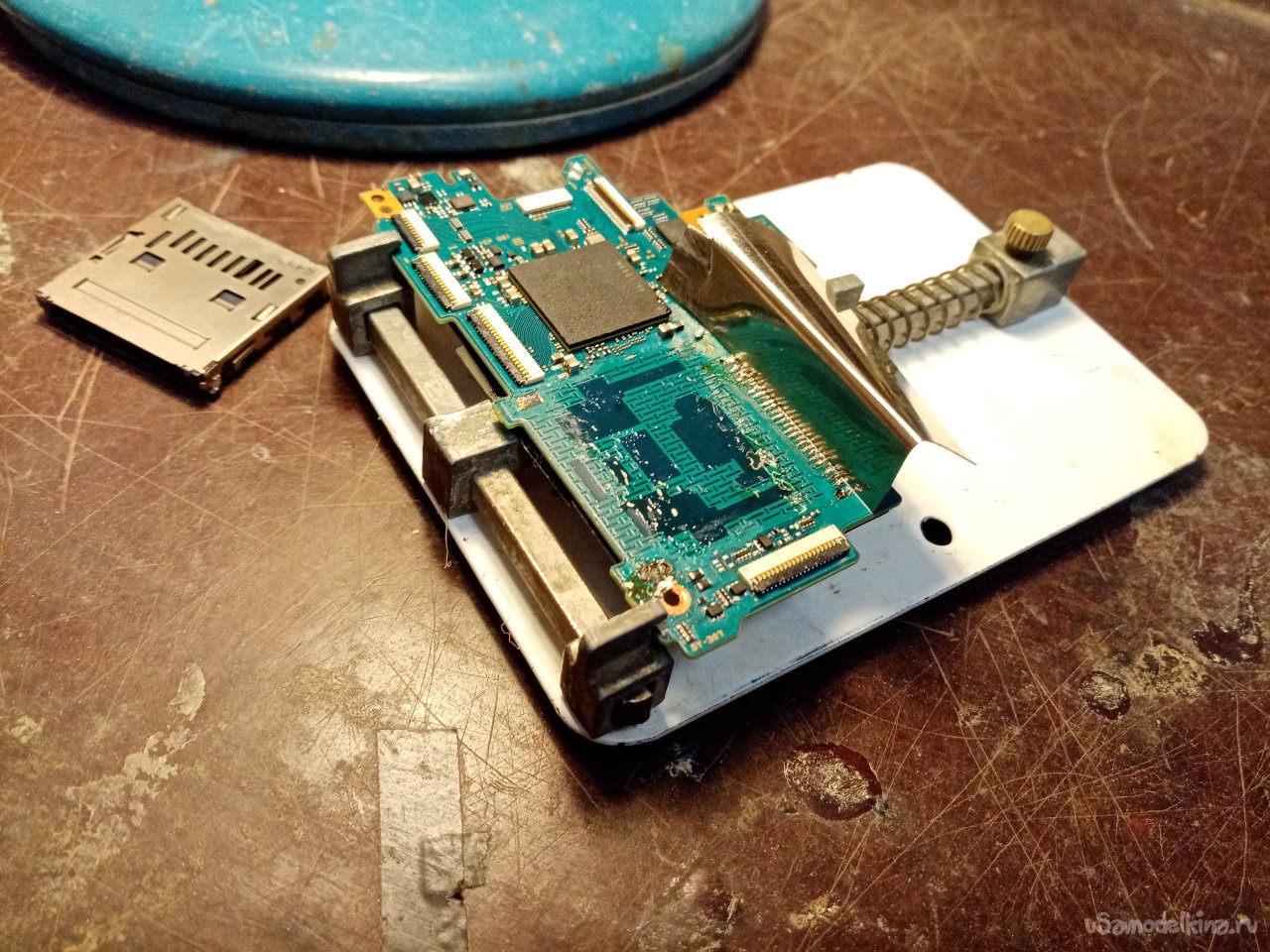

Раз. Два и нет картридера! Процедура пошла хорошо. Просматриваю плату. Ничего не отпаялось. Не сдулось. Сейчас нужно чистить место под новую деталь.

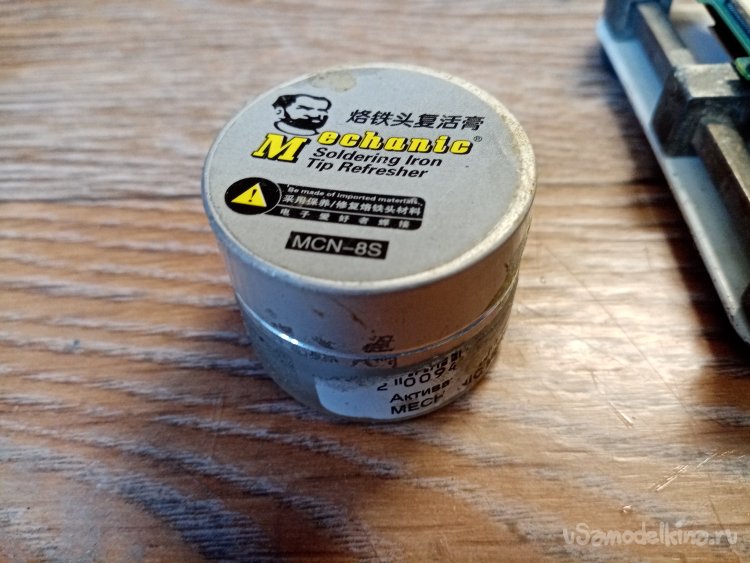

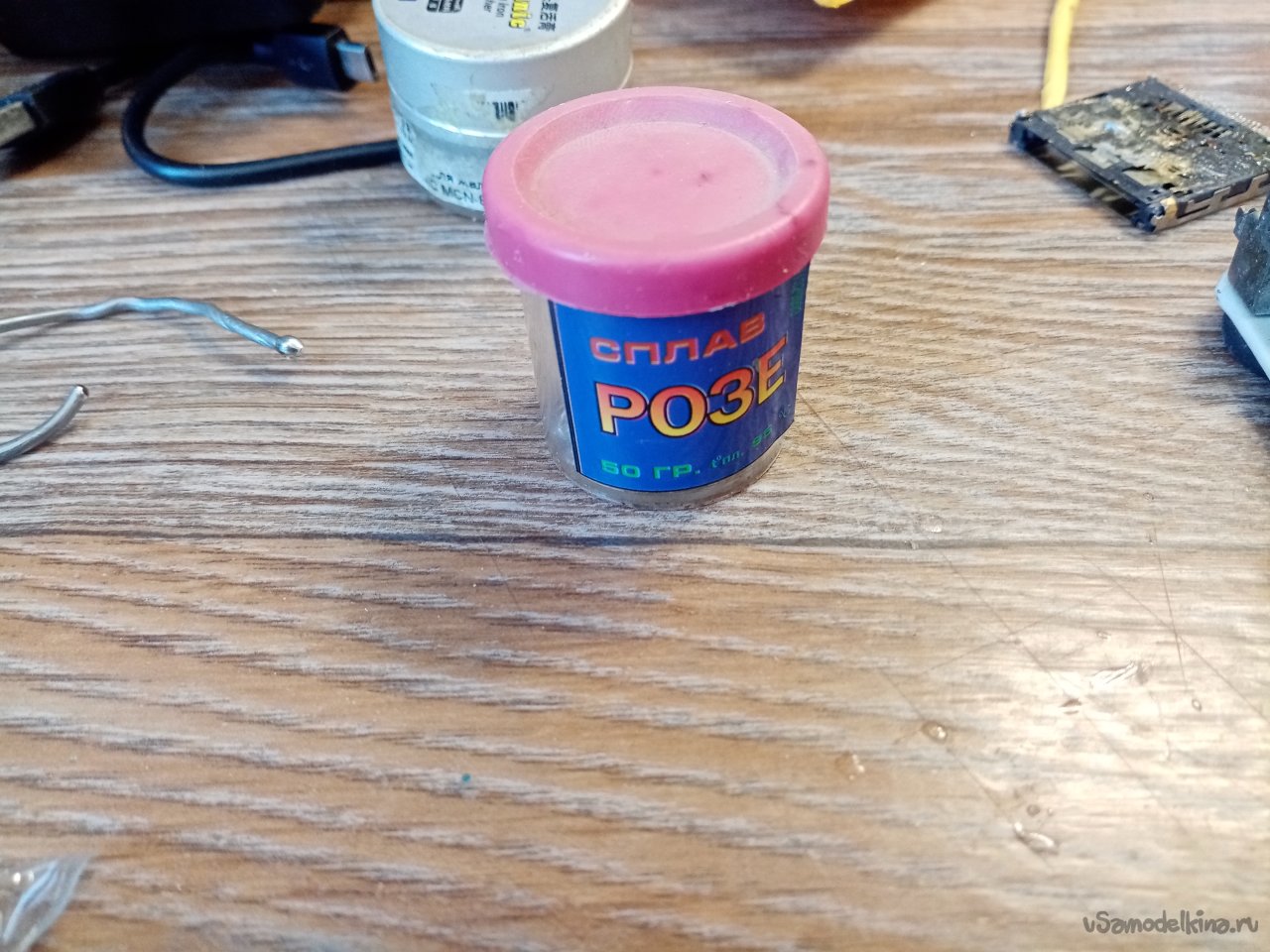

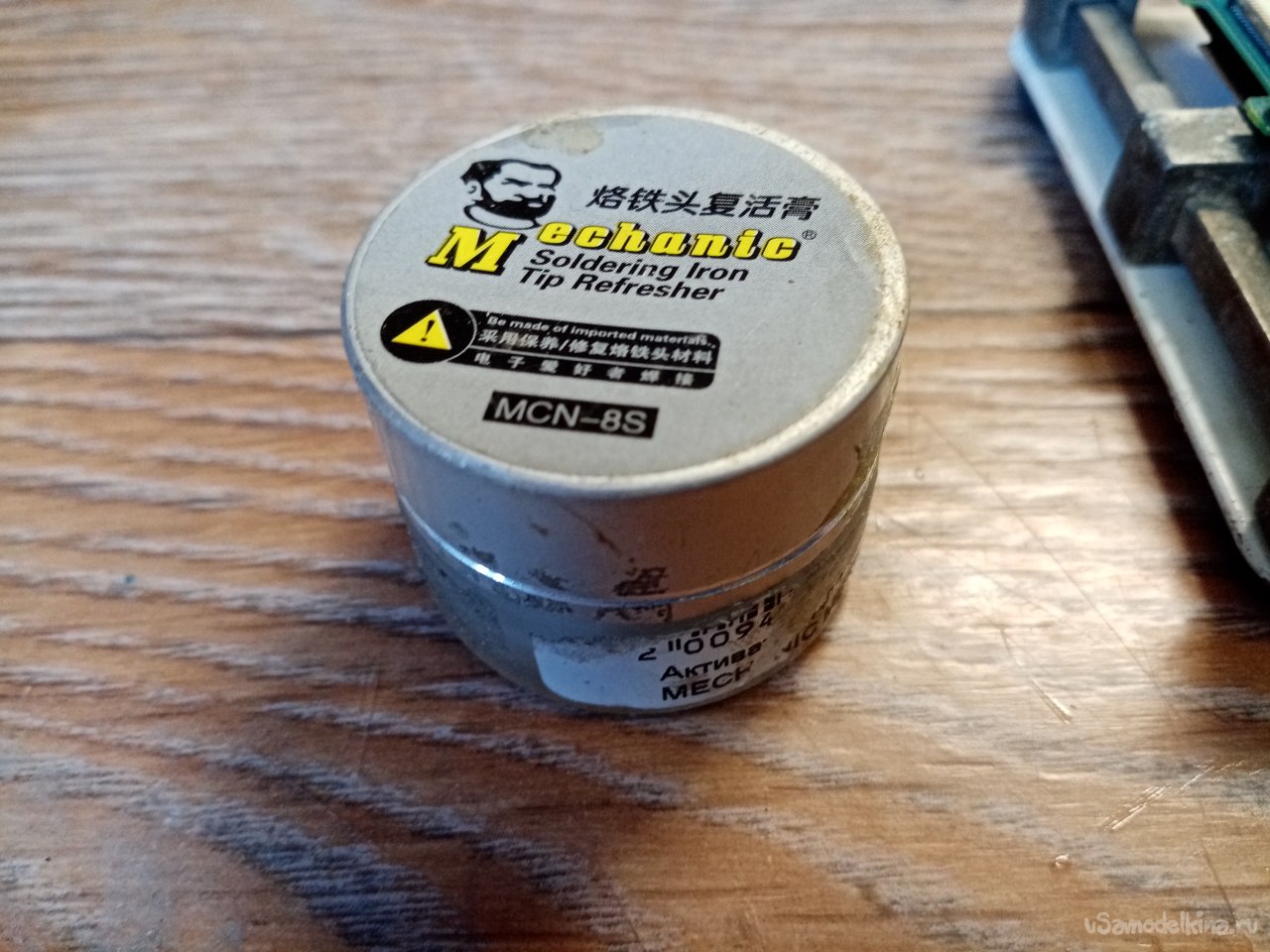

Сплавом Розе очищу пятачки на плате. Для процедуры заодно почищу жало паяльника. Да, забыл, примеряю новую деталь. Все ноги по месту укладываются? Порядок.
Готовлю микроскоп. Немного подрастерял навыки за прошедшие годы. Буду паялить под увеличением.

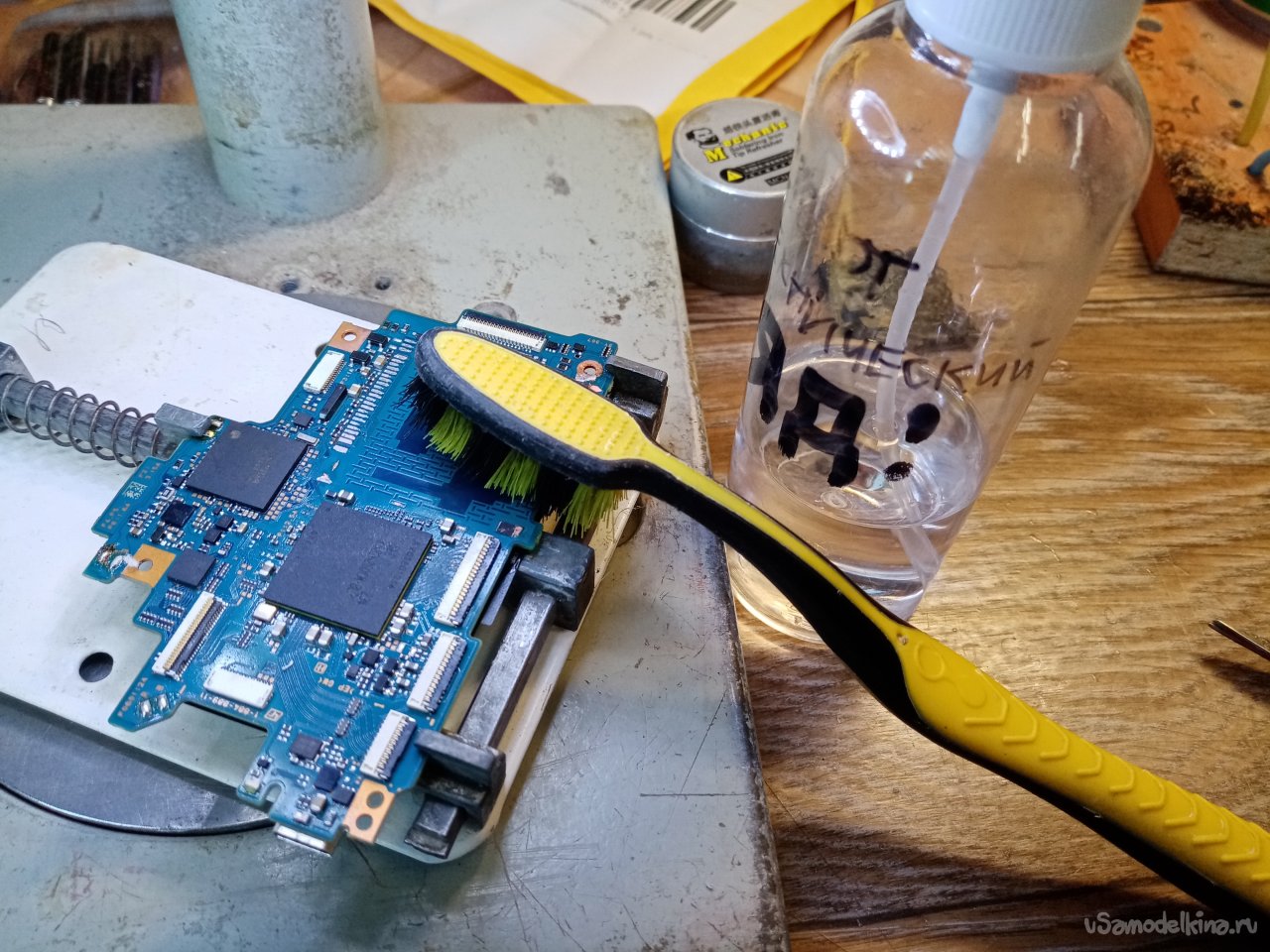

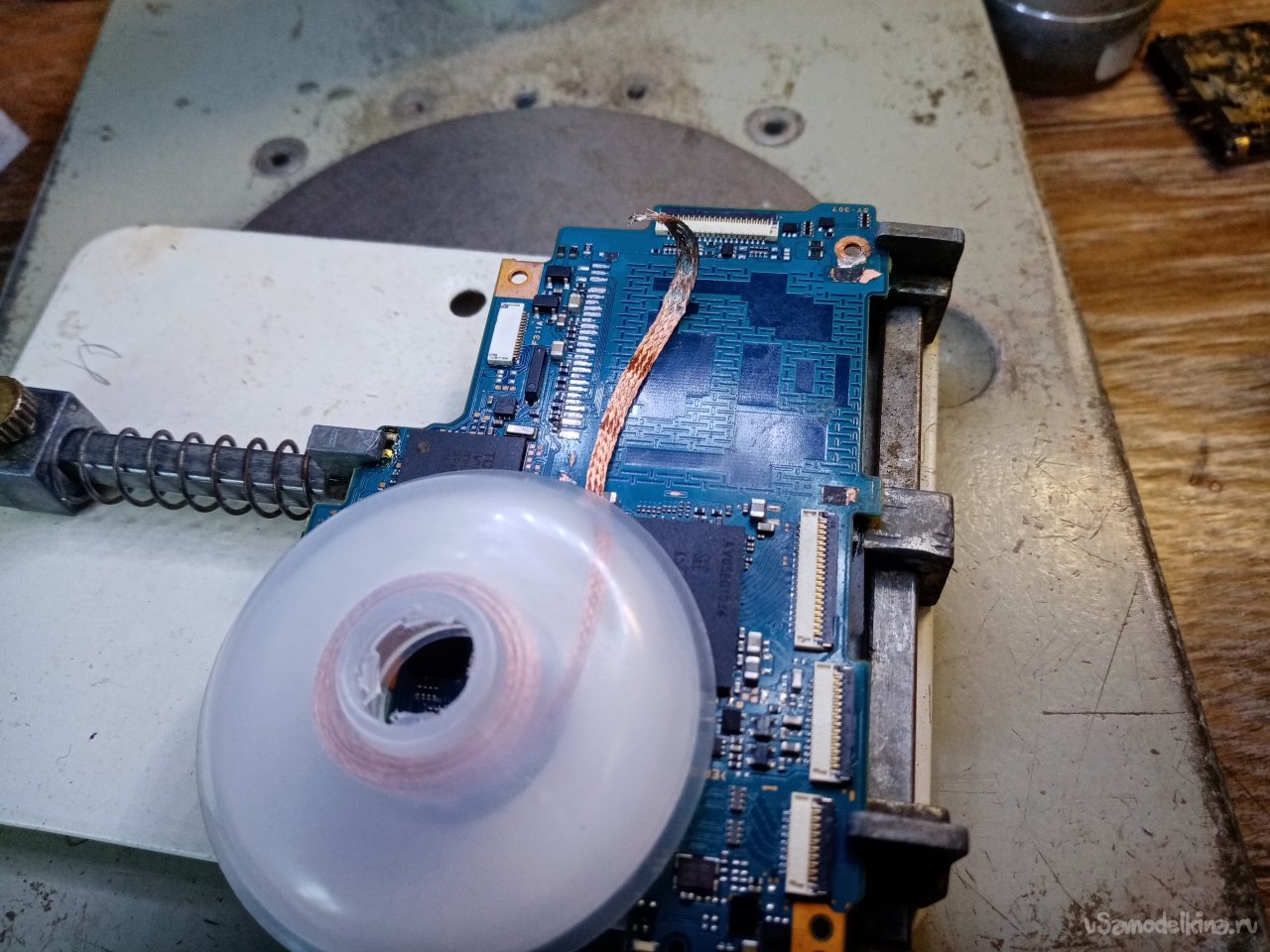

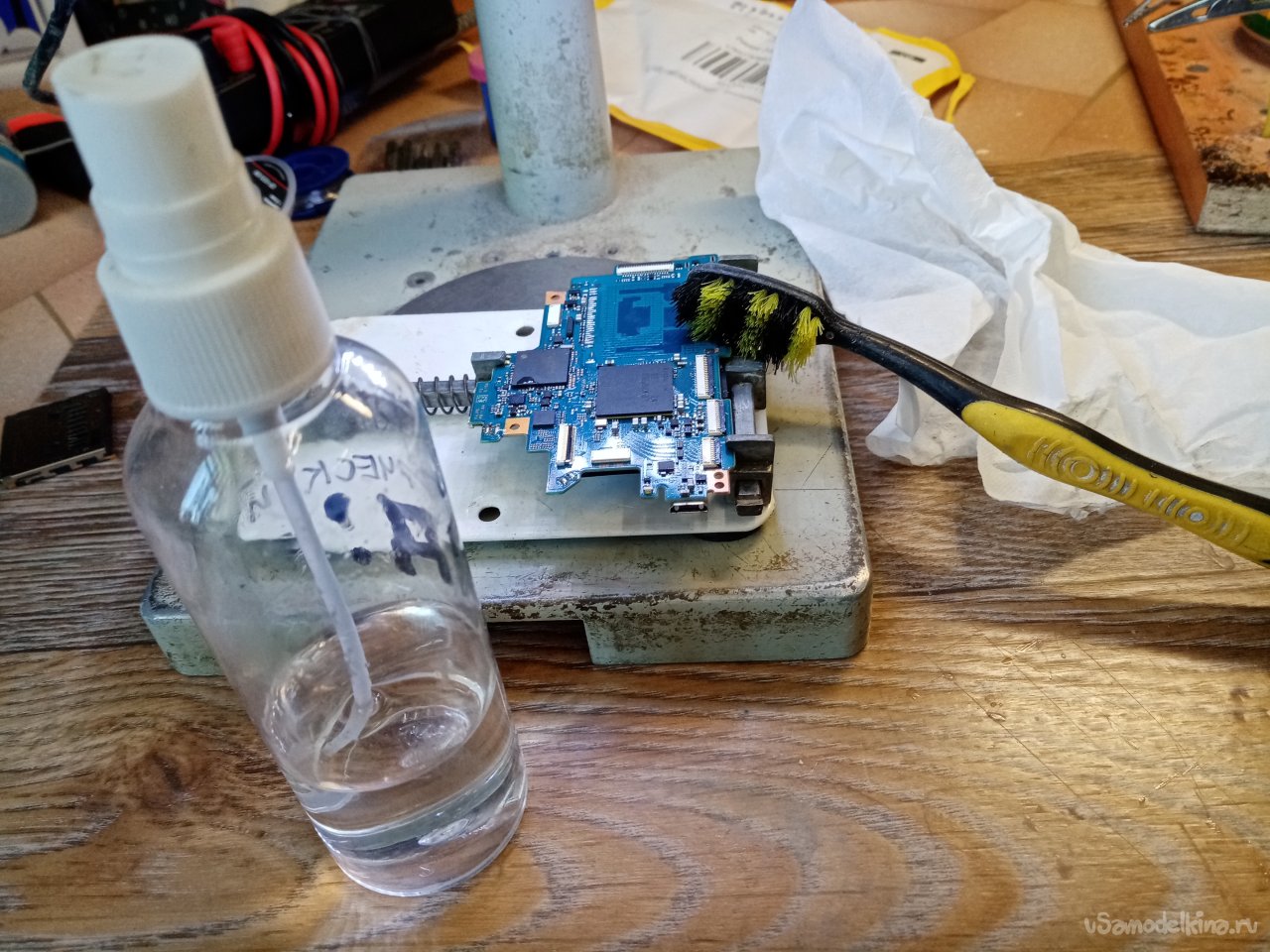

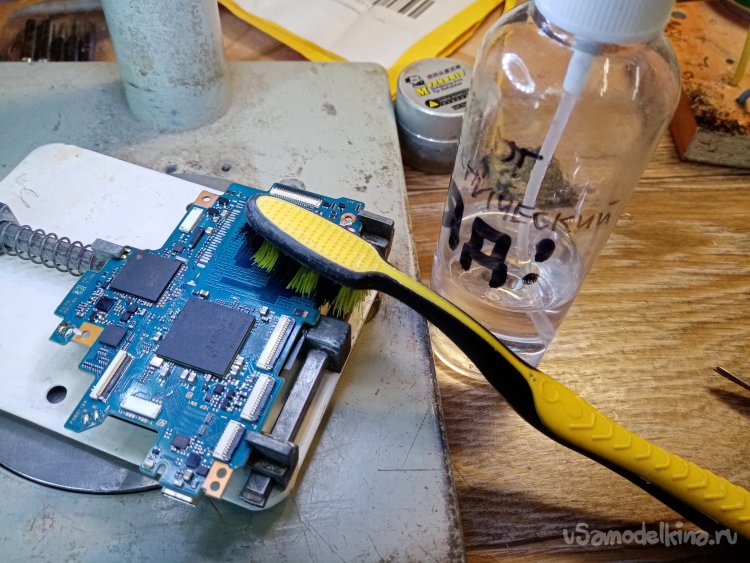

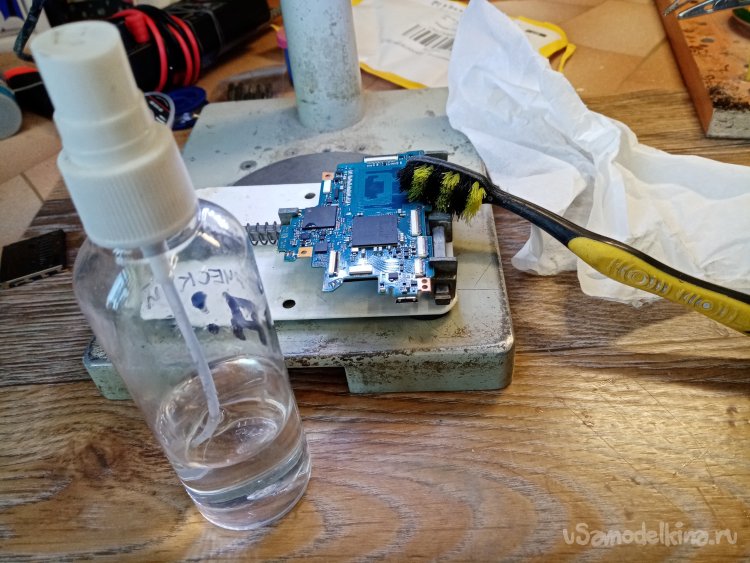

Промываю место спиртов и протираю зубной щеткой, салфетками. Поверх Сплав РОЗЕ, косичкой снимаю лишнее. Опять спиртом щеткой придираюсь дочиста.

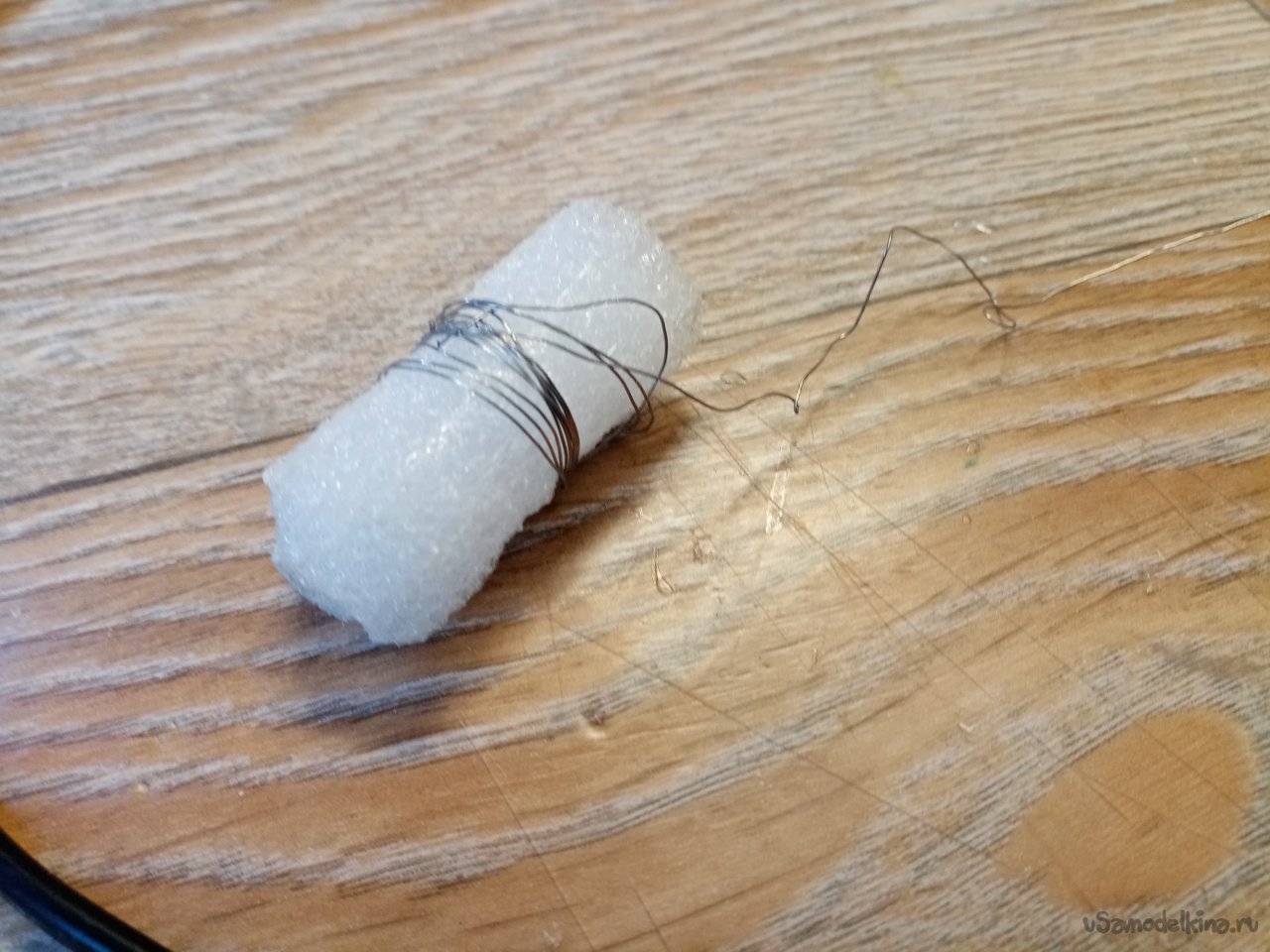

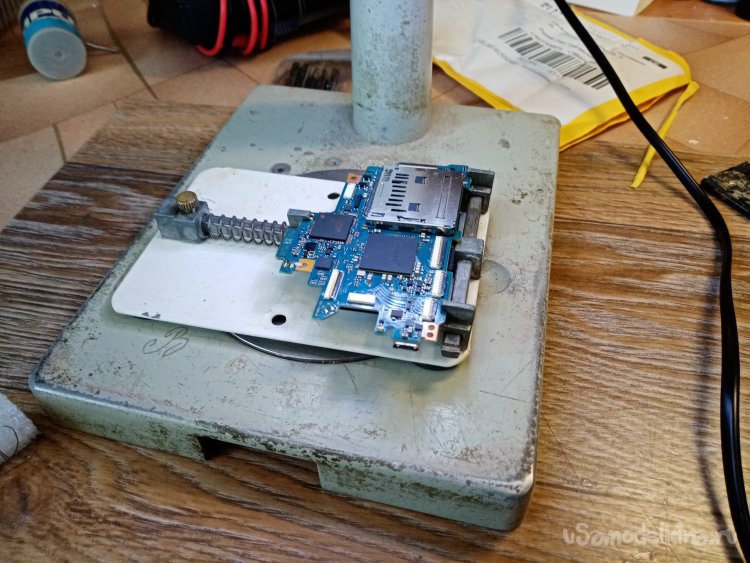

Приготовил паяльник микроскоп. Просматриваю плату. Все в норме можно начинать. Осталось немного тонкого припоя, как раз для этой процедуры.
Позиционирую деталь на плате. Нормально все ножки попали по местам. Сначала закрепляю картридер капельками припоя по краям за защитный корпус. Тыкаю жалом в первую ножку, прогреваю, заблестело, подношу ниточку припоя, готово. Припаял. Вставляю карту. Тыкаю щупами в ножки, замкнуто.
Как собирал аппарат обратно рассказывать не интересно. Вспышку ремонтировать не стал. Все выжжено. Нужно менять блок полностью. Еще неизвестно как поведет себя управление работой вспышки с основной платы. Полез в интернет, есть бок вспышки. Ну…. Как-нибудь потом. «И так сойдет».
Момент истины.

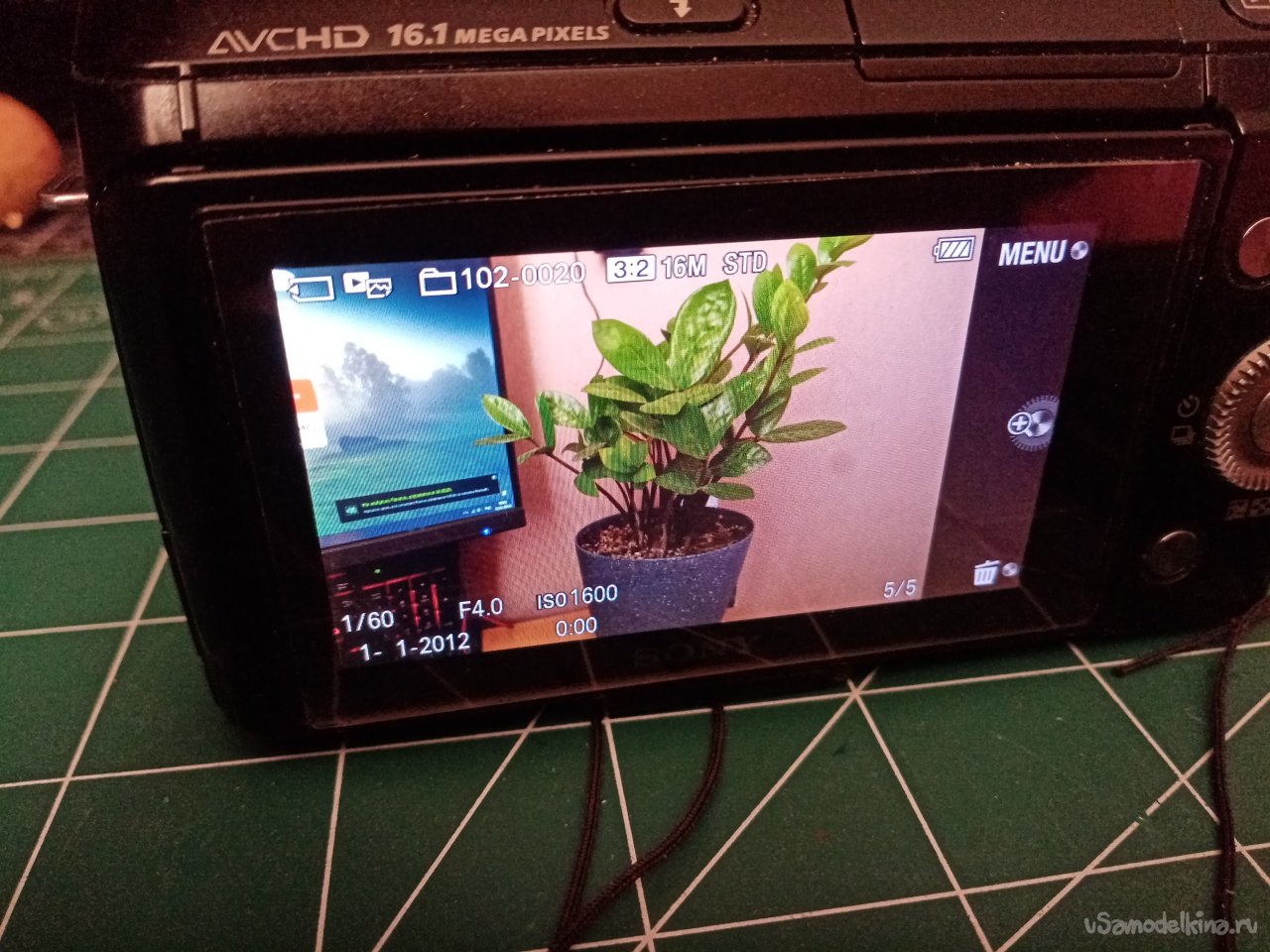

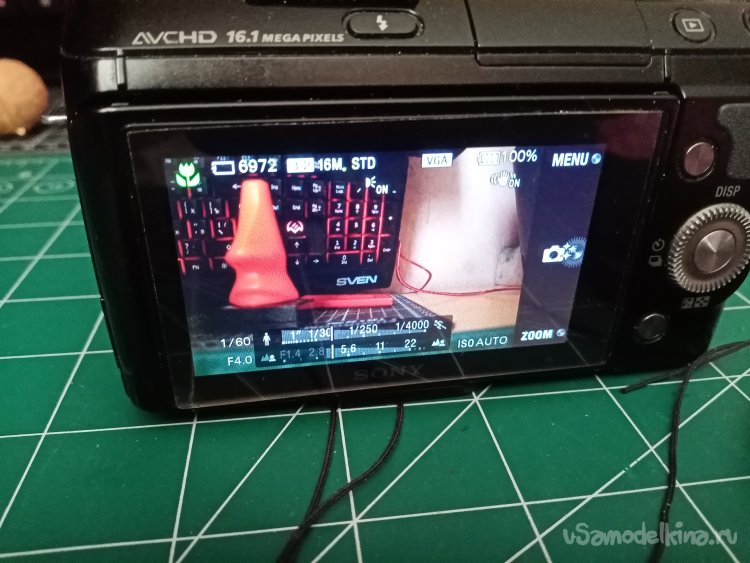

Включаю, передергиваю АКБ. Картинка отличная. Карту видит. Прямо гора сплечь.
Нужно решить проблему со стартом. Порылся в старых записях, есть контакты и инженерами. Написал, позвонил. Столько лет прошло. Нашел товарища по борьбе. Скинул прошивку мне на эту модель и инструкцию по работе. Перепрошил. Красотища, работает.

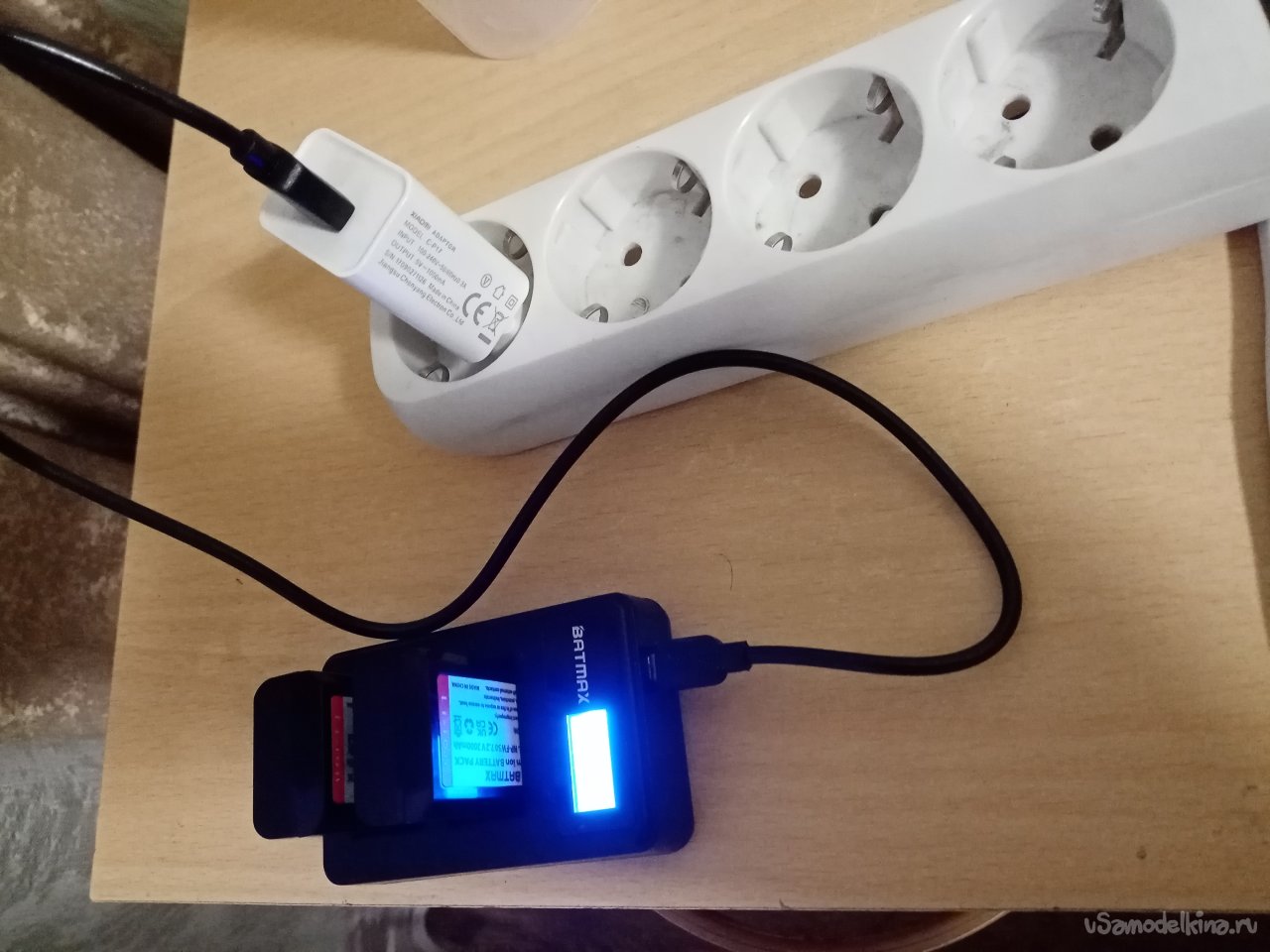

Заряжаю аккумуляторы, можно «фоткать».
