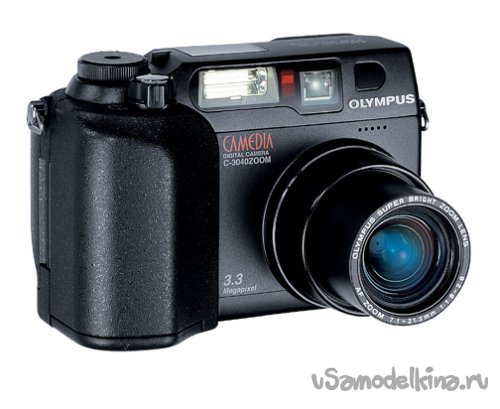

Фотоаппарат OLYMPUS S-3040.
Попытка ремонта и восстановления основной платы фотоаппарата OLYMPUS S-3040.
И так, в достаточно древнее время, когда цифровые аппараты только прорывались на рынок. Набирали силу и пиксели матриц.
Клиент принес в ремонт достаточно хороший для того времени аппарат под названием OLYMPUS S-3040.
Немного о камере.
Расстояние фокусное 35 - 105 мм.
Увеличение оптики 3x кратное.
Значение диафрагмы F1.8
Пикселей 3.34 млн
Разрешение 2048 x 1536
Чувствительность 400 ISO
Баланс белого автоматический
Вспышка встроенная
Возможность макросъемки
Установлен таймер.
Оптический видоискатель присутствует.
Разрешение жидкокристаллического экрана 114000 точек х 1.80 дюйма
Режим ручной настройки параметров съемки есть
Макро расстояние 0.2 м
Тип носителя SmartMedia
Максимальный объем памяти16 Мб
Форматы изображения JPEG (5 уровней сжат.), TIFF
Питание от аккумуляторов АА 4 штуки
Возможность записи видео.
Есть пульт дистанционного управления
Габариты корпуса 110x76x70 мм
Вес 307 гр.
Неисправность было стандартная и неприятная « не включается». Пойди, пойми, что там вышло из строя. Но у меня на очереди были срочные ремонты, попросил приемщиков перенести сроки на 2 дня. В тот-же вечер перед закрытием, клиент нанес визит в нашу контору и попросил рандеву с мастером.
Поправил очки, белые перчатки и пошел закрывать амбразуру, заранее предвкушая скандал.
В приемной маялся прекрасно одетый парень. Костюм, думаю не простой, поскольку сидит идеально, рубашка рукава на запонках с монограммой (запонки, это в наше суровое время!), галстук кажется ручной работы, аккуратные начищенные ботинки. Всегда обращаю внимание на обувь. Сразу все рассказывают о владельце. Прямо картинка из модного журнала.
Подхожу для разговора.
Хороший парфюм и макияж, очень, очень профессионально исполненный.
Понятно.
Клиент принял решение отказаться от ремонта. Хорошо. Наношу визит на склад, в компьютере делаю соответствующую пометку и аппарат на приемку. Девочки подтверждают мою запись. Поскольку диагностику не проводил, не знаю что с агрегатом, клиент нам ничего не должен. Диагностика, кстати, у нас бесплатная.
Только воткнулся в работу, опять на приемку. Клиент желает поговорить.
«Блинннн клинтон! Ну чего еще!».
На ресепшене таже картинка из модного журнала.
Клиенту не нужен фотоаппарат он решил отдать мне его на запчасти.
Хорошо, спасибо!
В ответ подарил брелок с символикой OLYMPUS. Думаю, ему эта безделушка совершенно не нужна, но я человек суеверный, не хочу быть должен.
Не смотря на то, благодарен клиенту.
Посмотрю, что случилось с очередным агрегатом. Если удастся ремонт оставлю для работы. Если нет, разберу на запчасти. Отложил в сторону и за работу.
Через некоторое время образовалось свободное окно, решил посмотреть фотоаппарат.
У меня в приобретении «полный фарш».

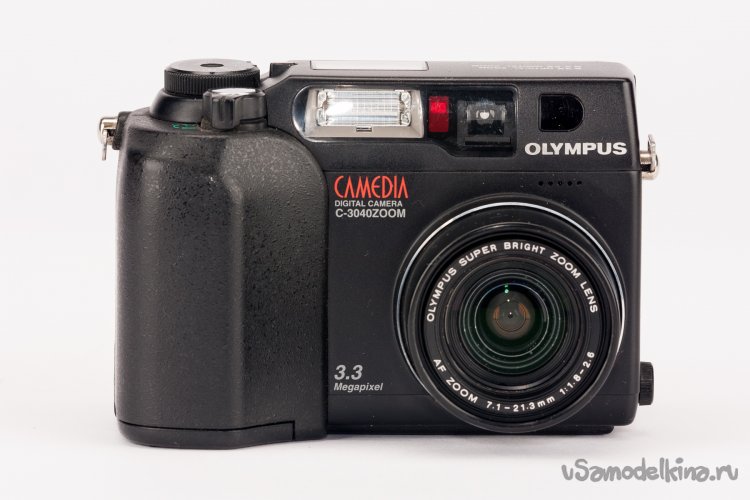

Сам аппарат.

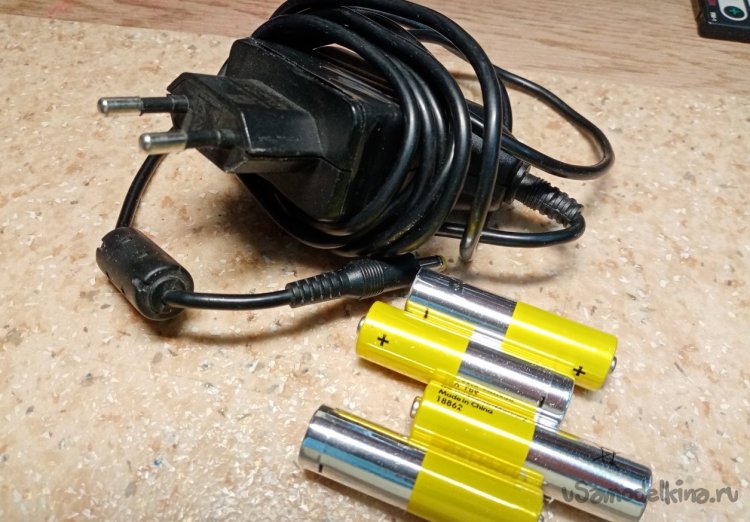

Блок питания.

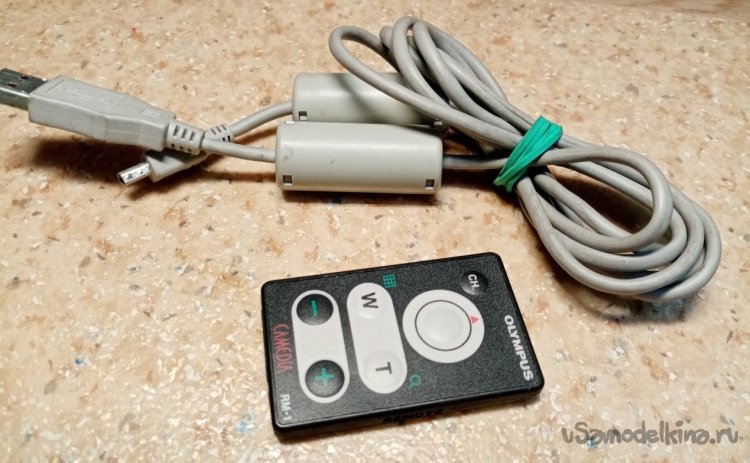

Кабель и пульт управления.

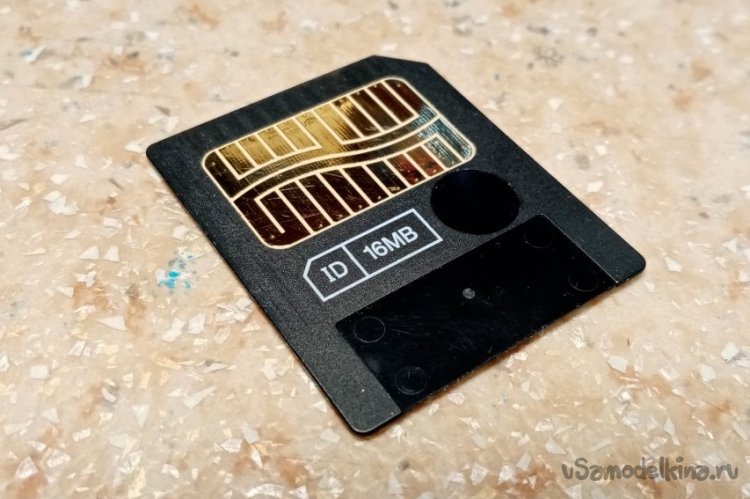

Парочка карт памяти 16 МВ (если кто еще помнит такие).
Для моей работы очень даже подходит. Снимать разборы аппаратуры. Пульт тоже нужен. Блок питания позволяет не применять батарейки. Расклад такой, подключаю питание, кабель в ноутбук, фотоаппарат устанавливаю стационарно, пульт в руку и можно снимать, сбрасывать фото.
Загвоздка только одна, нужен ремонт, желательно удачный.
От батареек, не включается, от блока питания тоже.

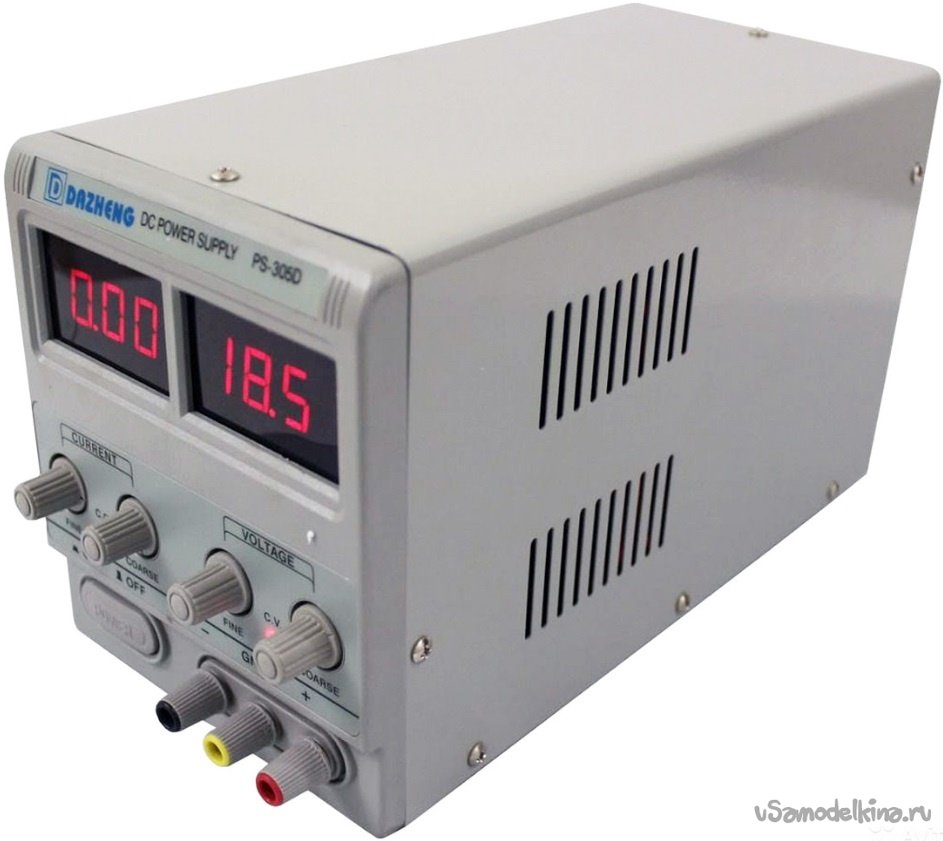

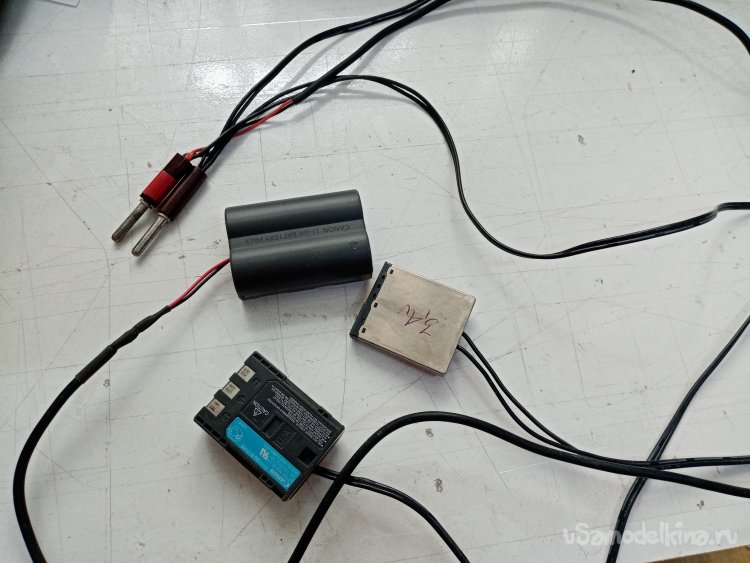

В свое время наделал для работы кучку адаптеров питания из вышедших из строя батарей и немного самодельных. Через блок питания можно посмотреть потребление и всего разного.
Подключаю к блоку питания, включаю, нет потребления от слова совсем. Получается или кнопки включения, типа разъемы. Или цепь питания на плате управления.
Попытаюсь отремонтировать страдальца.
Приготовил для работы.

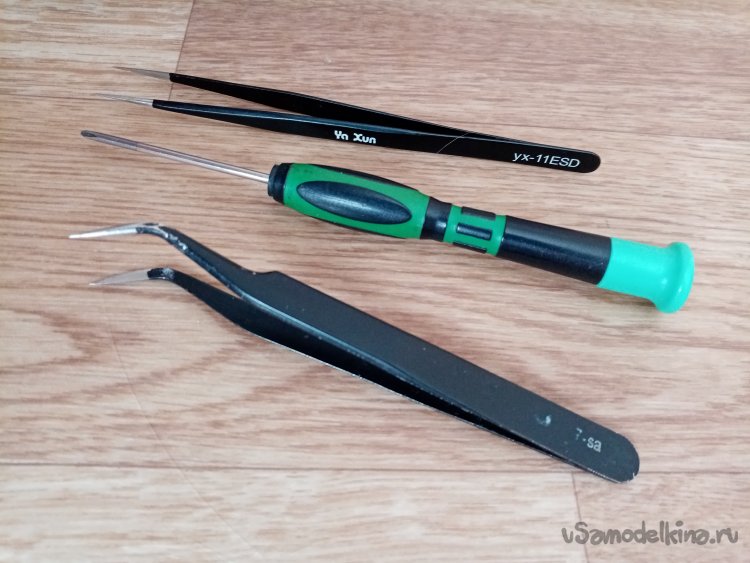

Пинцеты и отвертку с хорошим жалом.

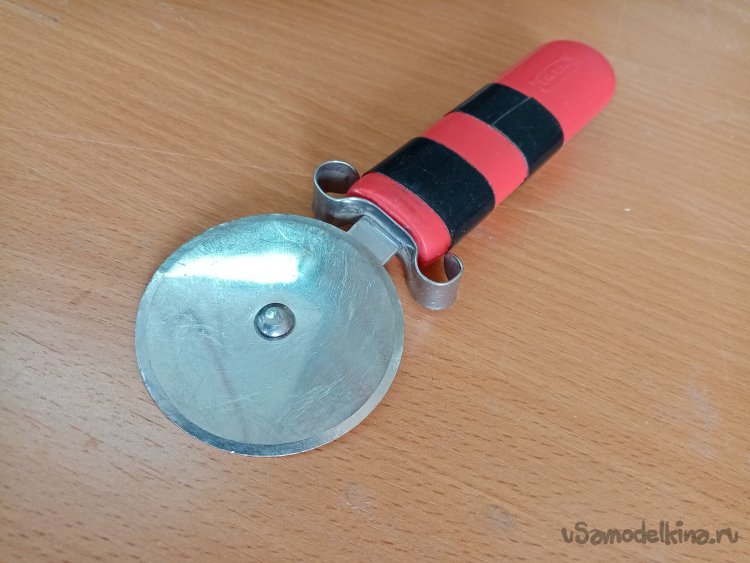

Размыкатель универсальный, для корпусов ноутбуков, телефонов, фотоаппаратов или пиццы.

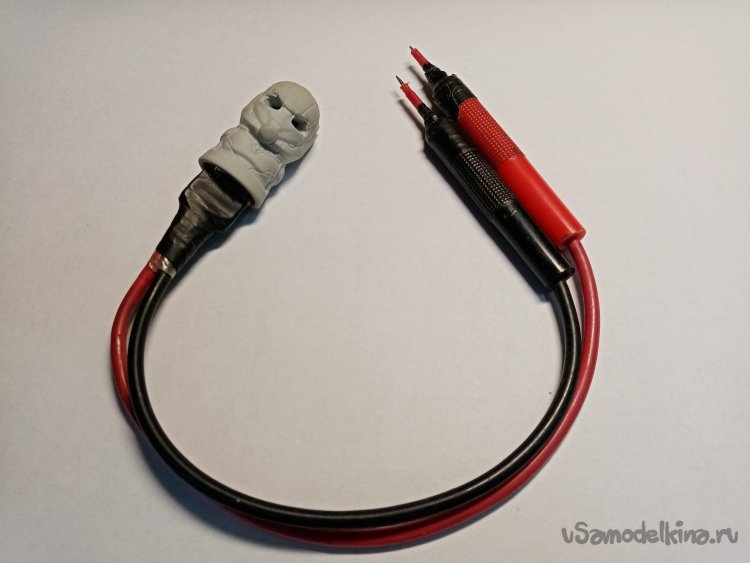

Разряжатель.

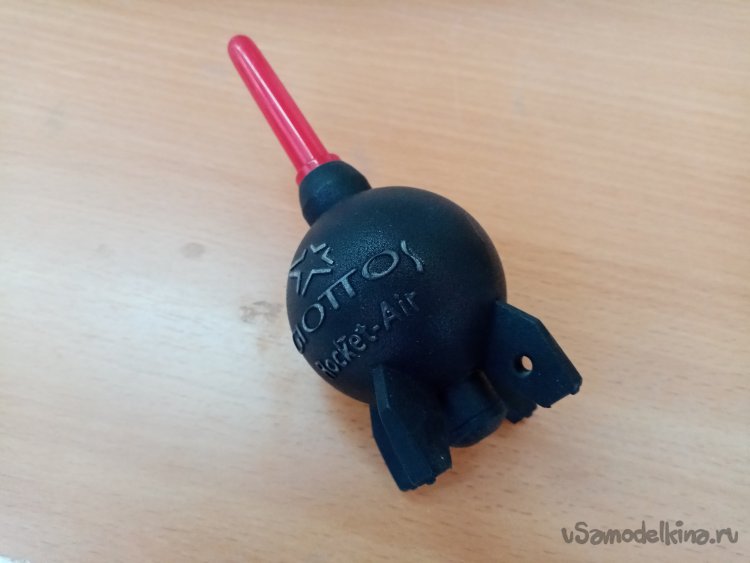

Сдуватель, типа клизмы.
Перчатки.
Полную защиту инженера.
Начинаю процесс.
Откручиваю несколько маааленьких болтиков и снимаю верхнюю панель.
Затем такая же процедура по кругу, извлекаю из щели корпусов крышку батарейного отсека.
Разъединяю фронтальную и заднюю панели корпуса.
Не разнимается, да забыл, демонтирую корректор диоптрий на боковой панели у видоискателя. Хорошо, что есть видоискатель, иногда при ярком свете не видно четко изображения на экране. Можно заглянуть в видоискатель.
Продолжаю разборку, теперь ничего не мешает, можно снимать корпус.

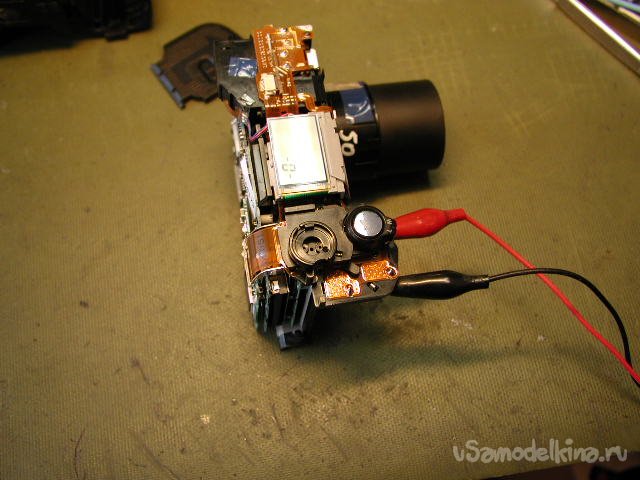

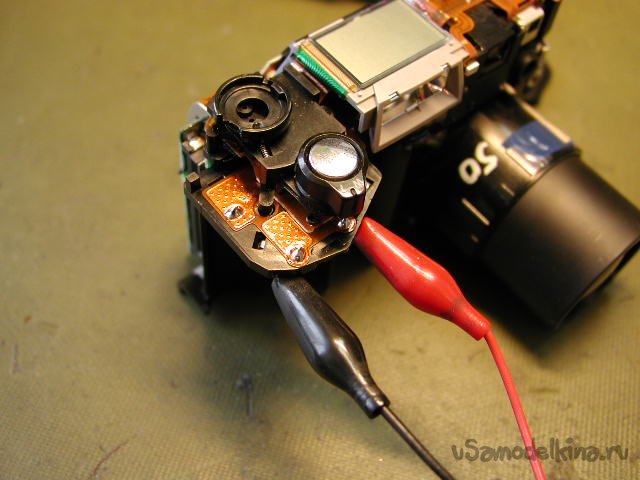

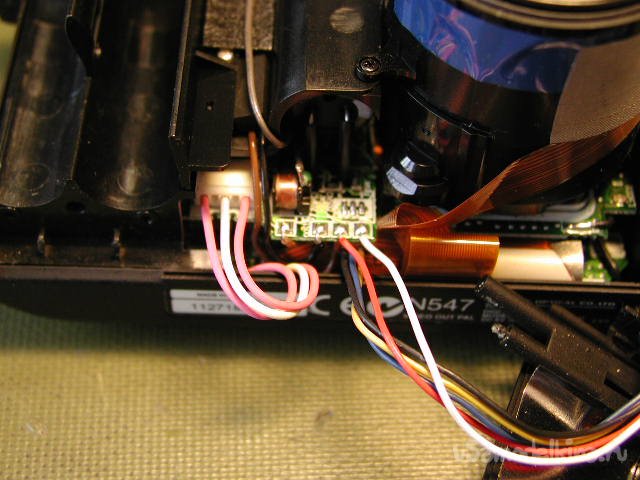

Осторожно контакты конденсатора вспышки торчат в конструкции слишком опасно. Стыдливо прикрытие трубочками термоусадки. Тыкаю разряжателем.
Задняя панель повисла на шлейфах экрана и управления, осторожно размыкаю разъемы и высвобождаю шлейфы. А также довольно толстые провода питания экрана.
На передней панели тоже провода от штекера внешнего питания защелкнуты на разъем.
Снимаю блок секторов управления.
Наконец все преодолел, корпусные детали демонтированы.
Проверяю все кнопки и шлейфы в цепи включения аппарата.
Печально, все контачит. Значит нужно снимать основную плату управления и разбираться с цепью питания.
Разъединяю шлейф кнопок управления, он закрывает доступ к основной плате.
Еще несколько разъемов и можно снимать.

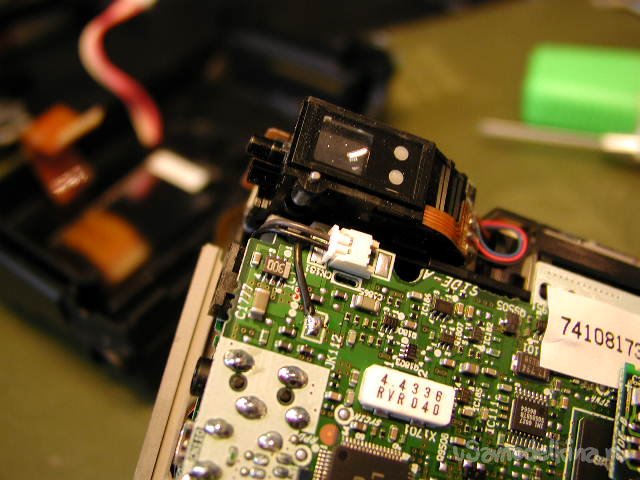

Вот она родная. Да, совершенно забыл проверить кнопку. Работает. Вот был бы цирк, если из-за нее все молчало, аппарат разобран практически полностью.
Уже две ошибки в этом ремонте, коррекцию диоптрий и эту кнопочку пропустил. Устал, наверное.
Пойду по чайку приму.Нужно успокоиться и сосредоточиться.
Молочный улун самое то летом.
Сейчас ответственная операция, нужно поменять насколько маленьких элементов в цепи питания на плате управления. Много всего интересного прошел в процессе работы, осваивая эту процедуру.
Самое первое действие, когда только начинал работать в сервисе, в страшно лохматом году. Из оборудования только паяльник. Немного сплава розе и прогреваю элемент, снимаю пинцетом. Правда затем нужно удалить этот припой, слишком легкоплавкий.

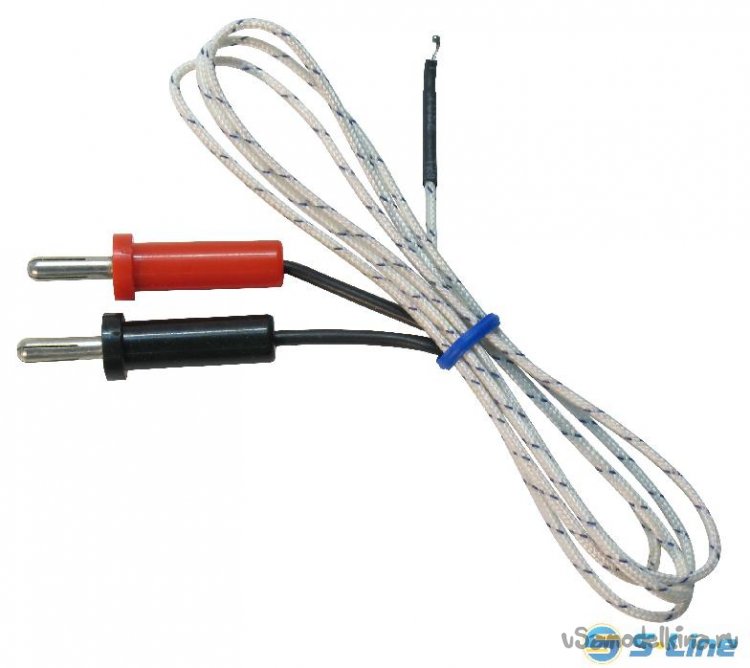

Придумал подогрев. На подставке установил утюг вверх ногами, на подошве закрепил термопару от мультиметра (ребята, я правильно, по-вашему, назвал прибор?). В прошлой статье Вы сильно разнервничались, когда обозвал его «цешкой». Ладно, продолжаю, подобрал температуру в 130 градусов, тыкать сверху советским паяльником снимая мелкие элементы, стало гораздо легче.
Затем, когда поехал в германию на тренинг, первым делом закупался оборудованием.
Приволок целый чемодан на колесиках.
Блок питания.
Нормальный паяльник, с регулятором температуры.
В довесок паяльную станцию с термофеном.
Кучу отверток как купленных, так и подаренных немецкими инженерами.
Пинцеты тонкие. У меня были только переточенные из медицинских.
А также паяльную пасту.
Процедура замены микроскопических элементов значительно упростилась при использовании термофена, пасты, тонких пинцетов. Но подогрев из утюга оставил в работе.
Через которое время удалось купить микроскоп МБС-10. Качество значительно возросло особенно много лапных тараканов.

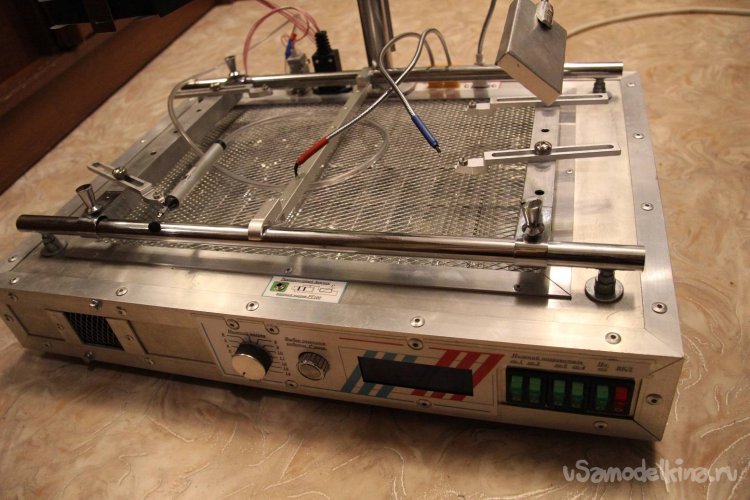

Но в этом случае применяю инфракрасную станцию. Сервис, в котором я работал, получил лицензию Samsung и крутое оборудование. К сожалению не помню название этого агрегата. Он подключался к рабочему ПК и управлялся. Я просто им пользовался, не вникая в детали. Ребята научили пользоваться, нажимал на кнопки как обезьянка.

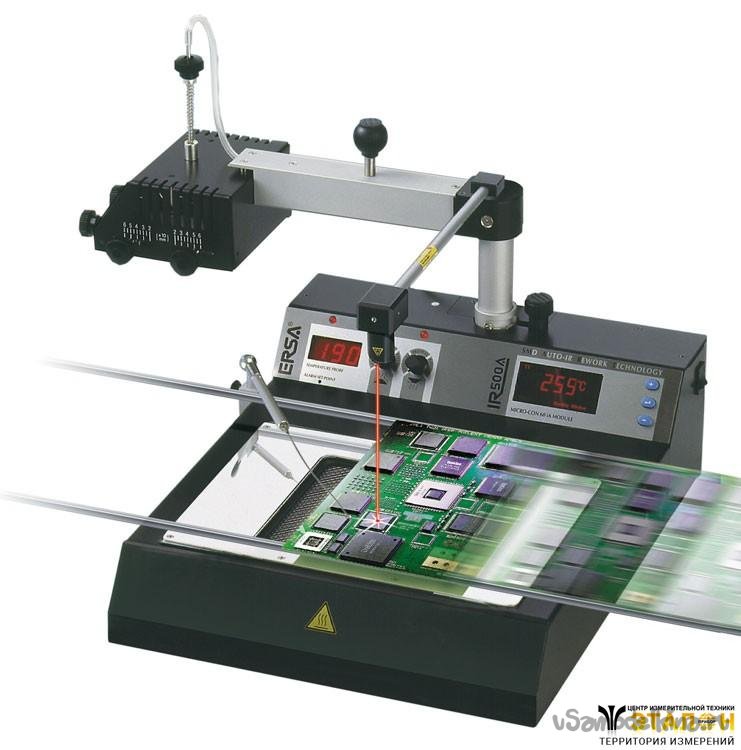

Выглядел он примерно так.
Сама процедура сводилась к следующему. Устанавливаю плату в держателе, подвожу в нужное место температурный датчик и излучатель. На ПК устанавливаю нужную температуру, обычно в 230 градусов. Тогда еще все было на обыкновенном припое. На мониторе смотрю график возрастания температуры. По достижении зуммер. Подогрев идет снизу и основной сверху, причем верхний нагреватель позволяет регулировать пятно нагрева. Температура достигнута, припой заблестел, снимаю бракованный элемент, устанавливаю новый и операция закончена. По сравнению с термофеном и моим утюгом прогресс весьма значительный. Нет риска сместить отпаянные элементы струей воздуха, да обе руки свободны для манипуляций.

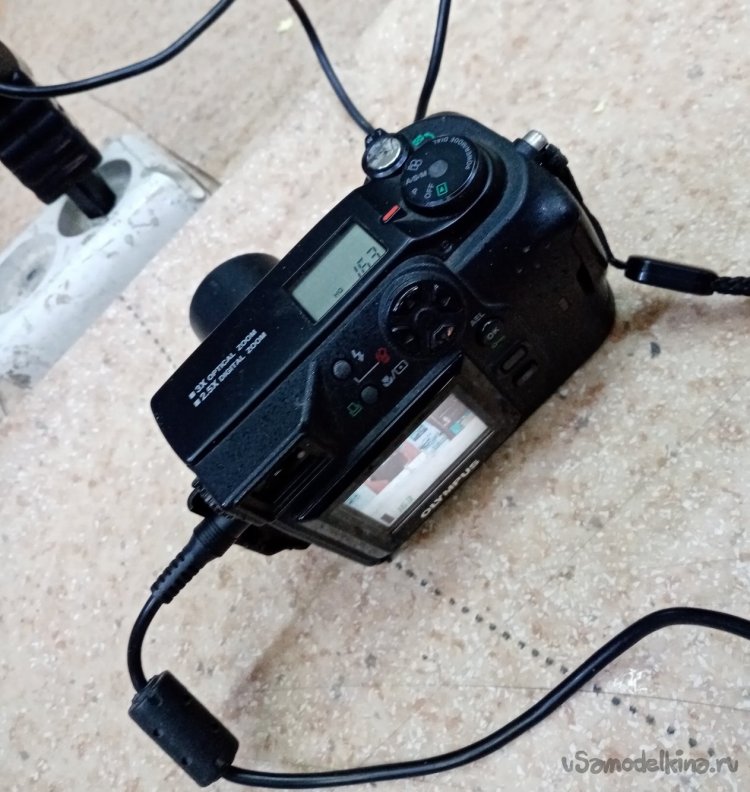

Цепь питания фотоаппарата восстановил. Собираю обратно все в кучу. Полусобранный подключаю к блоку питания. Все работает.
Могу похвастать, эта реликвия из моей коллекции и сейчас жива, шевелится и работает.
