Нашел на задворках нашего кружка недоделанный броневик. Некоторое время назад у нас работало отделение стендового моделизма. Но ушел руководитель и все развалилось. Сегодня практически нет желающих, возиться с детьми за небольшие деньги. Как правило на такую должность идут люди в возрасте, пенсионеры. Складывая зарплату с пенсией, получается вполне приемлемо. С голоду не умереть.
Пардоньте опять расп....ся.
И так валяются несколько коробок с недоделанными моделями. В праздничные дни решил собрать интересный колесный броневик фирмы «МиниАрт»

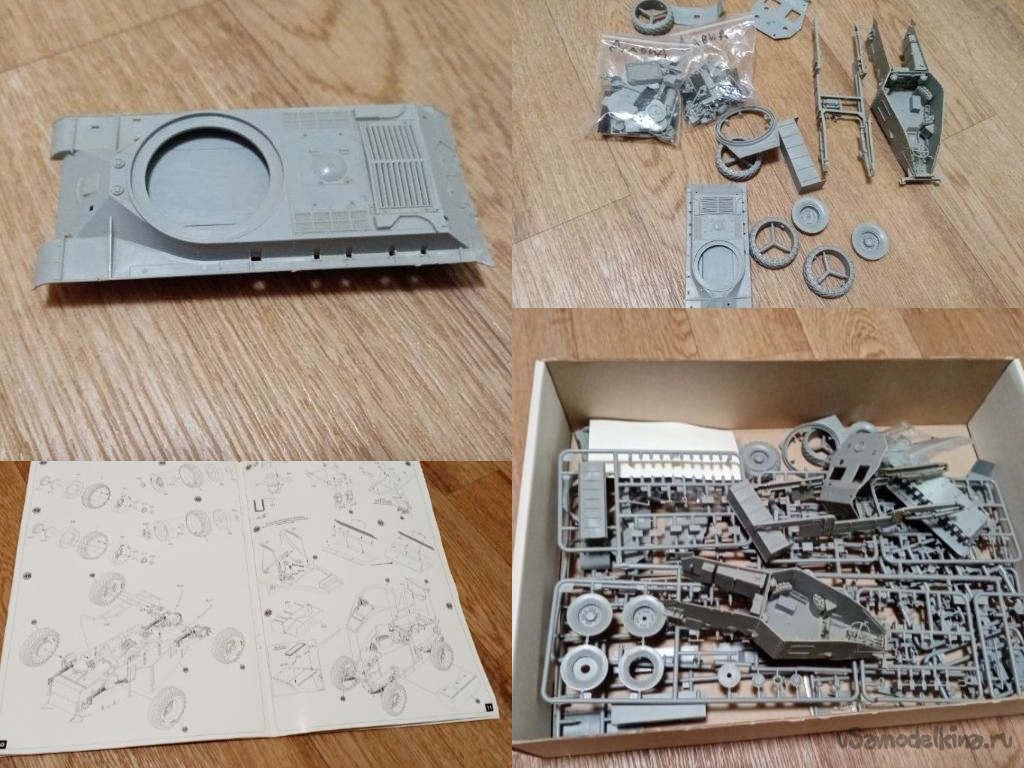

В коробке кучка деталей отрезанных от литников. Понятно, с течением времени валяния по углам некоторых нет. Рассыпал детали по столу. Нужно решить, есть все критически большие детали корпуса или нет. В наличии начата сборка корпуса и немного внутреннего убранства. Но детали склеены немного криво. Разломать и поправить конструкцию не удалось. Жо…а машинки немного кривая осталась. Но не сильно. Отсутствуют некоторые мелкие детали. Думаю можно собрать все в приемлемую модель.

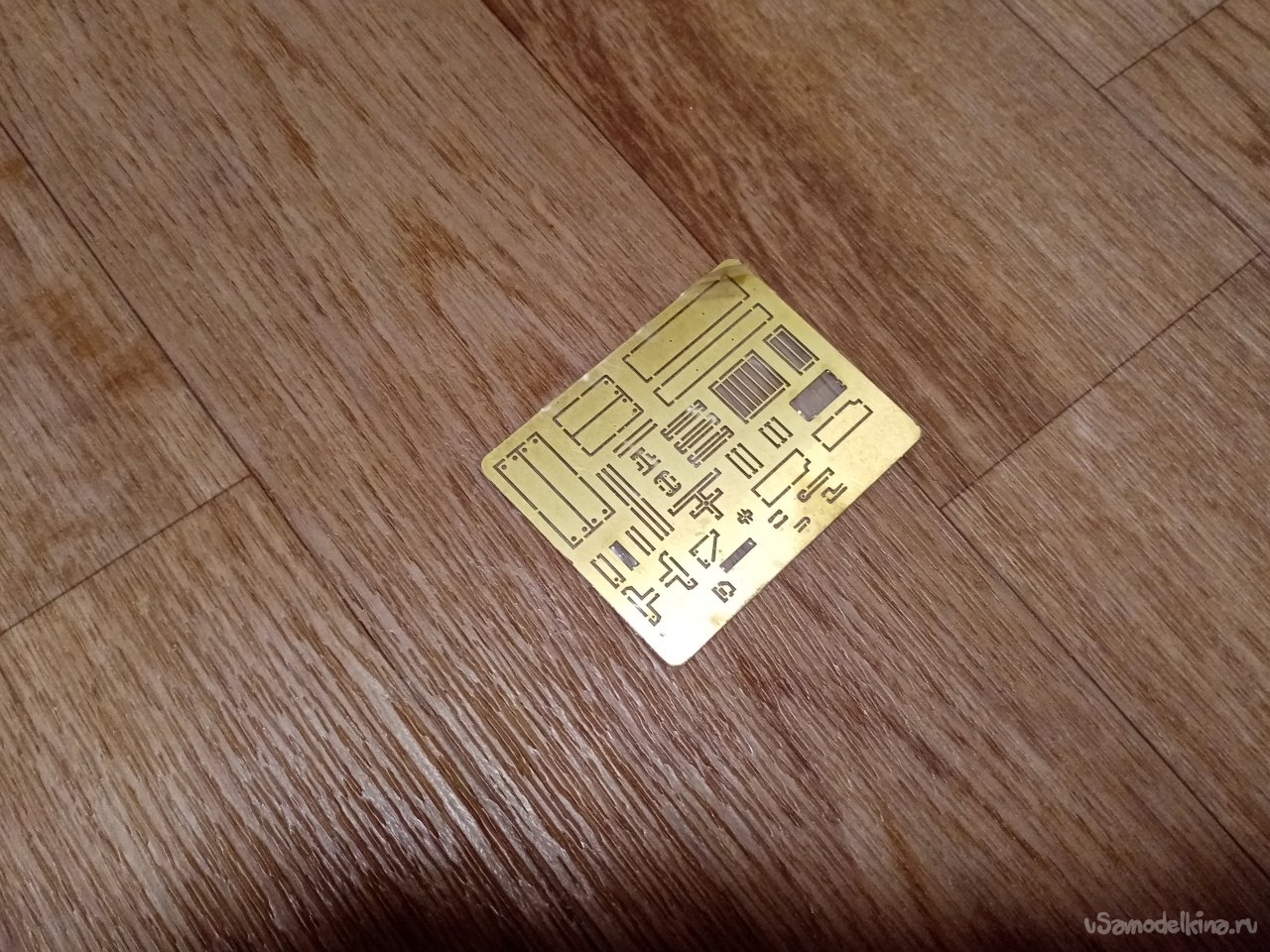

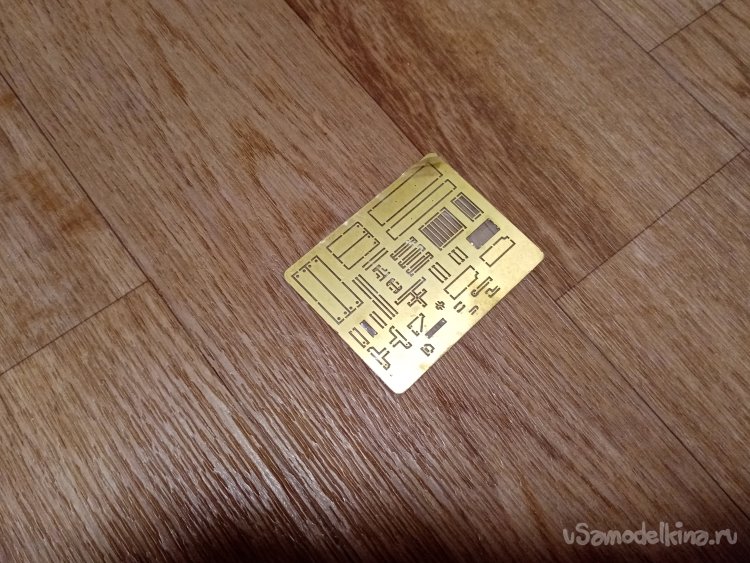

Есть плата травления. Тоже не плохо.

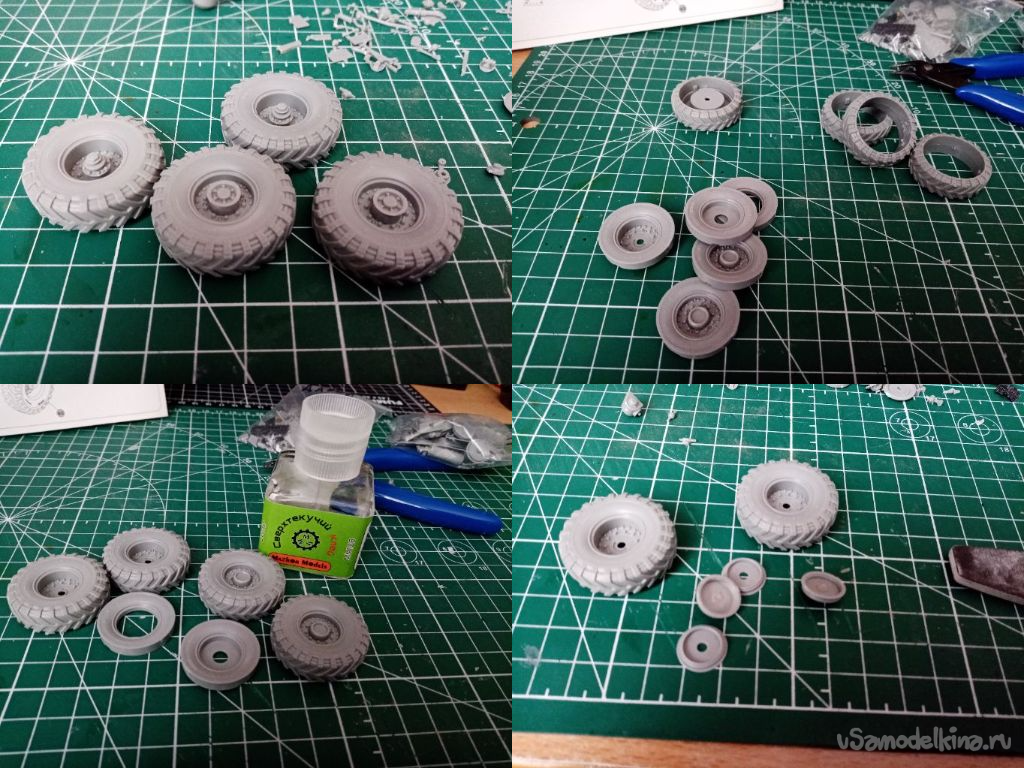

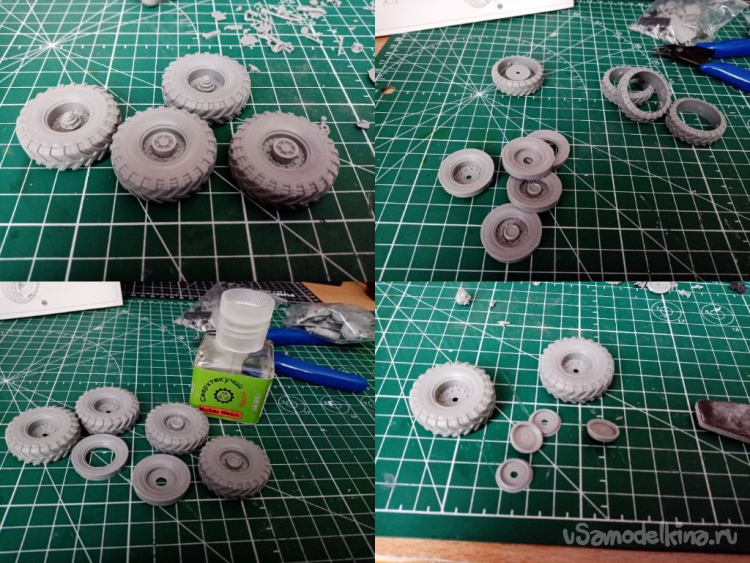

Для разгона начинаю с самого легкого, с колес. Отделяю детали от литников с помощью специальных кусачек для точных работ. Режу литники впритирку к детали. Практически не нужно зачищать. Так по мелочи шаркнуть шкуркой. Колеса вклеиваю сверхтекучим клеем. Все детали на месте. Колеса готовы.

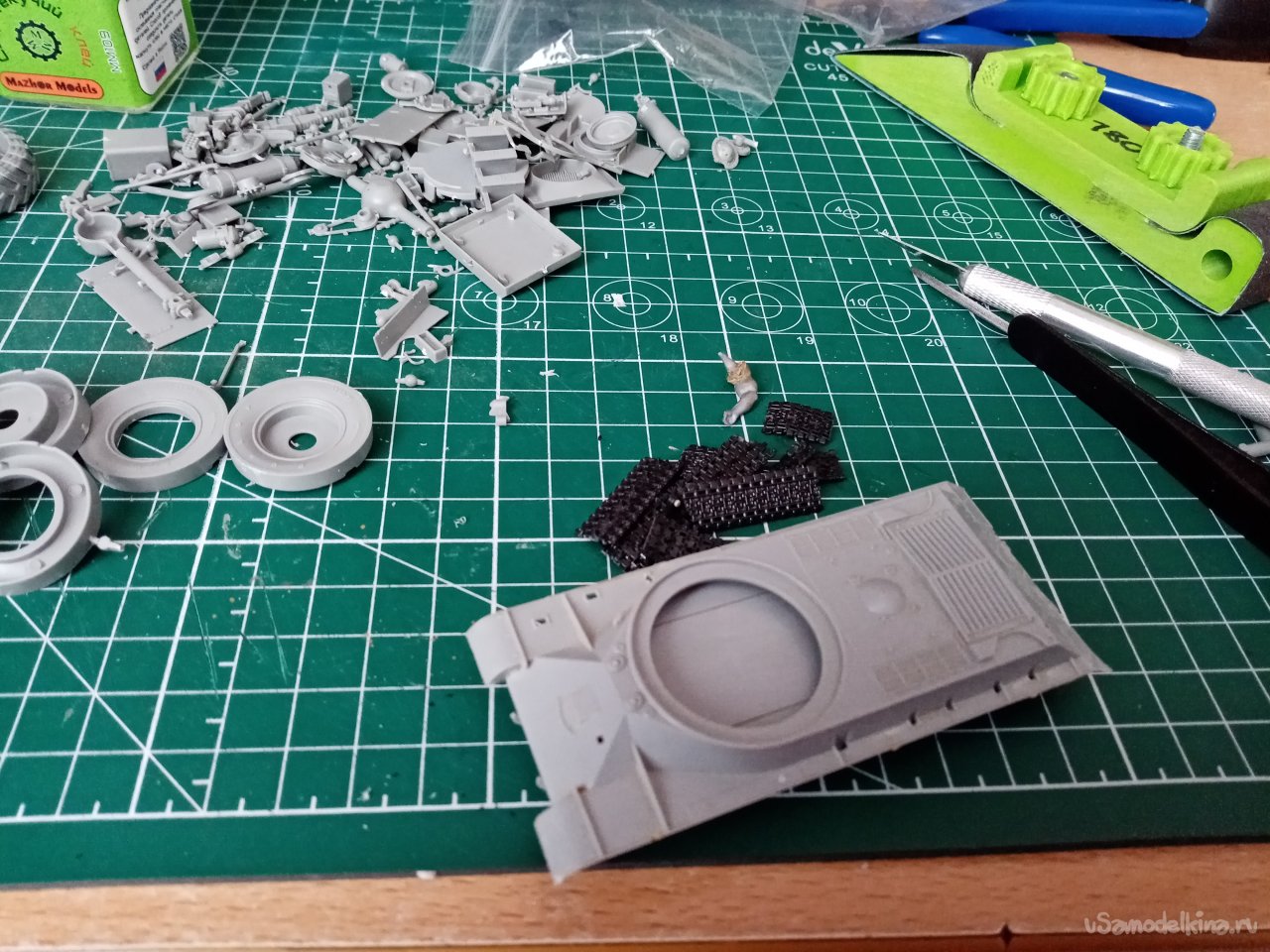

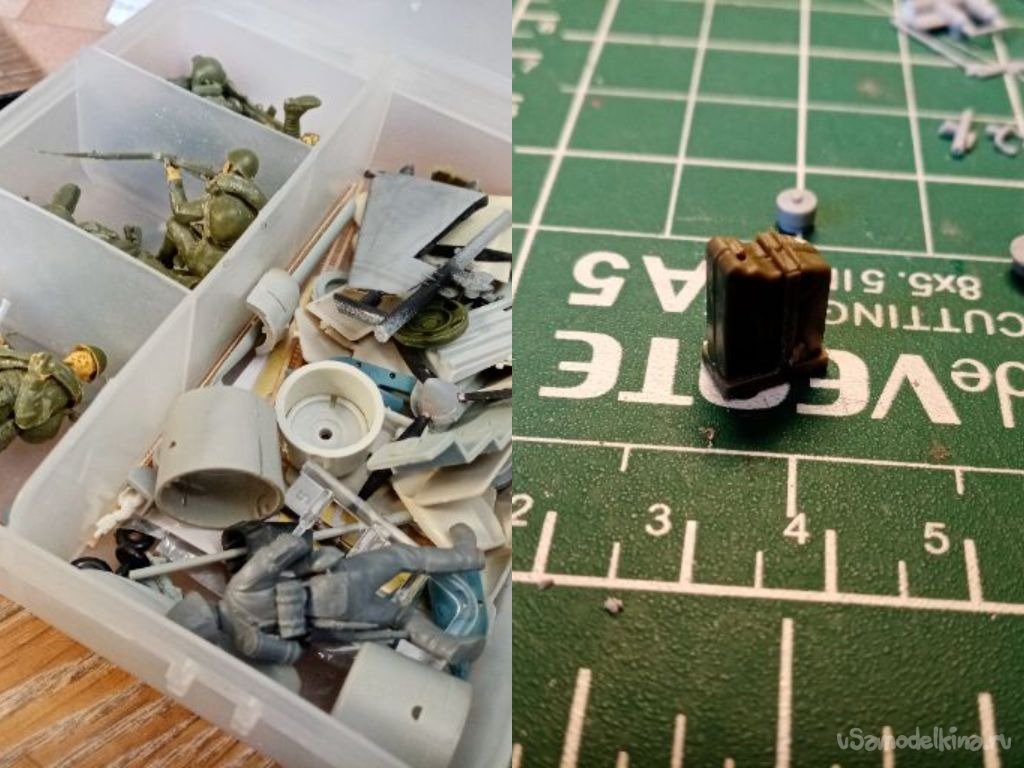

Из кучи мелких деталей выбираю не относящиеся к данной модели. Корпус танка, гусеницы, по частям. Руку от солдата. Точнее не пригодятся в работе.

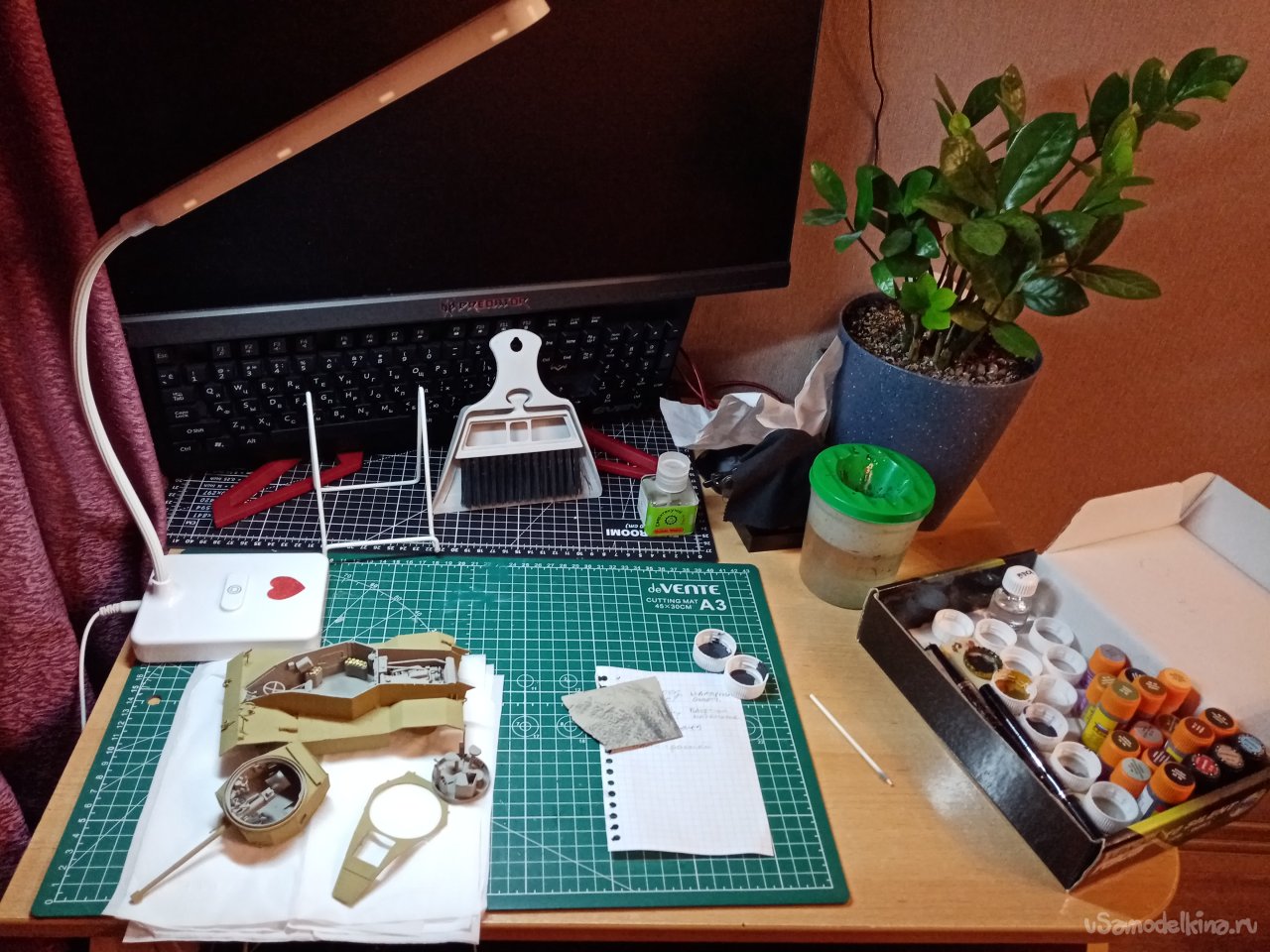

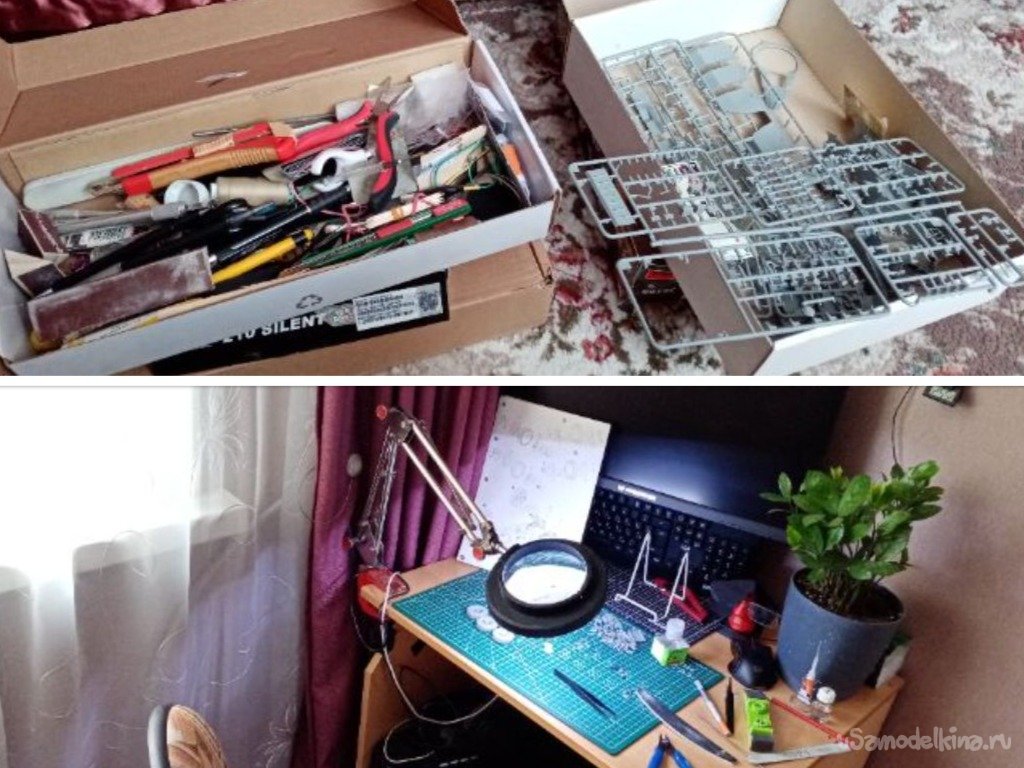

И так, детали разобраны, коробочка с инструментами открыта, продолжаю сборку. На своем рабочем месте, дома.

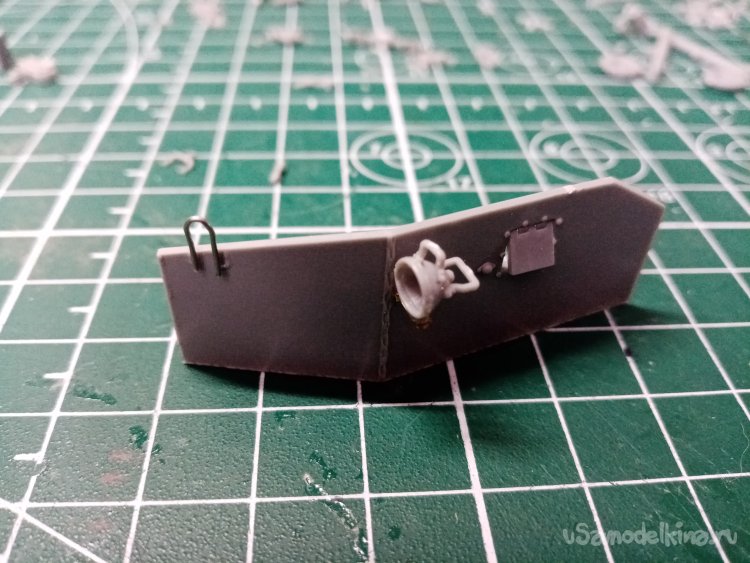

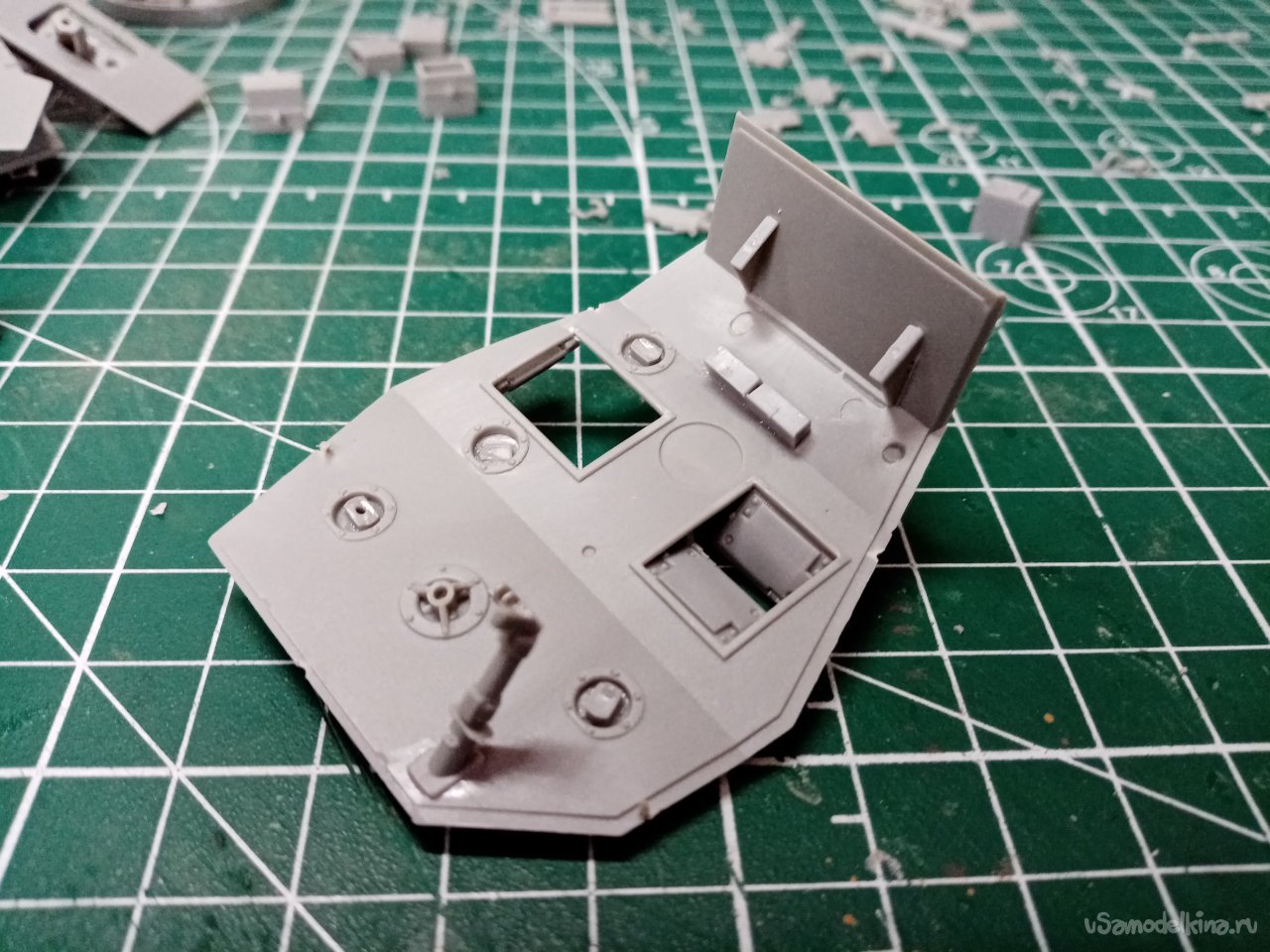

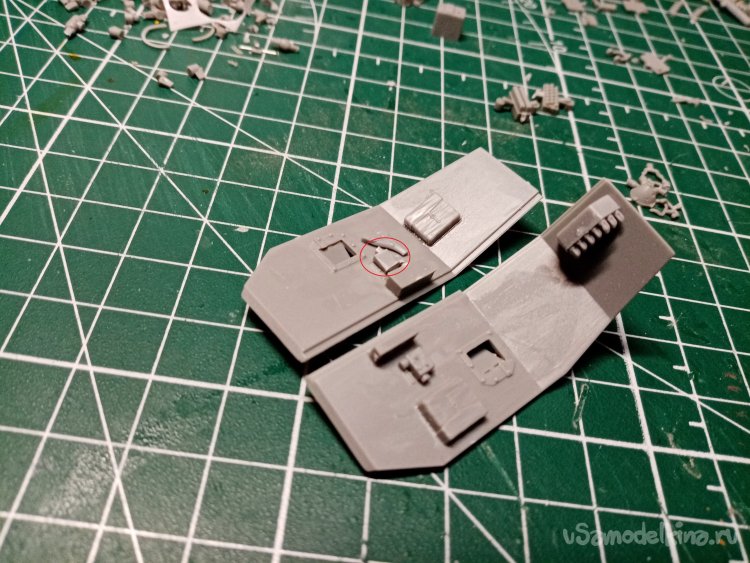

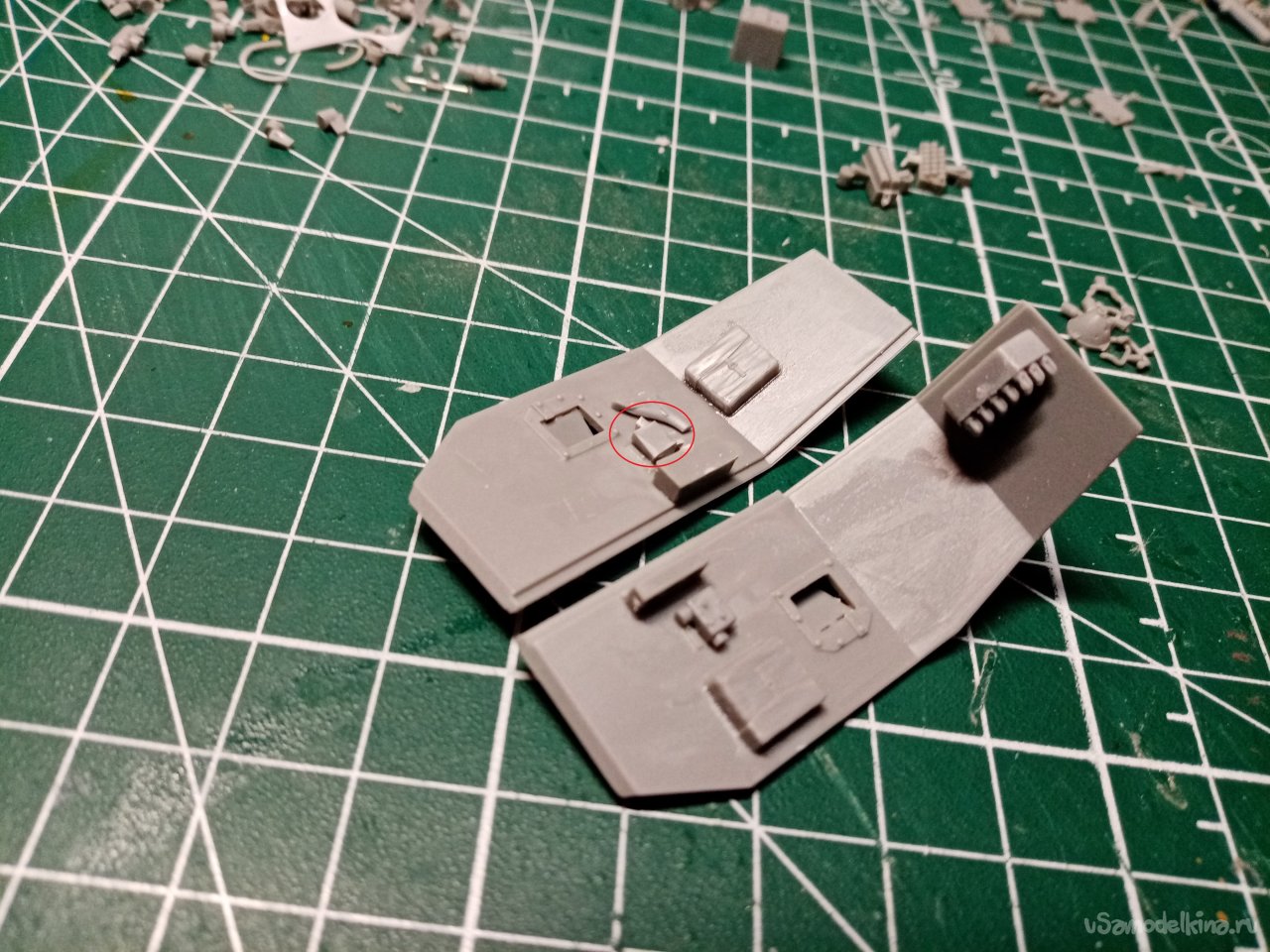

На крышке люка нет ручек открывания с внутренней стороны корпуса. Из кусочка пластика изготовил что-то похожее. Многовато будет недоставать мелочевки. Поскольку работы много приходится сводить несколько фото в коллаж. Для более подробного освещения этого проекта.

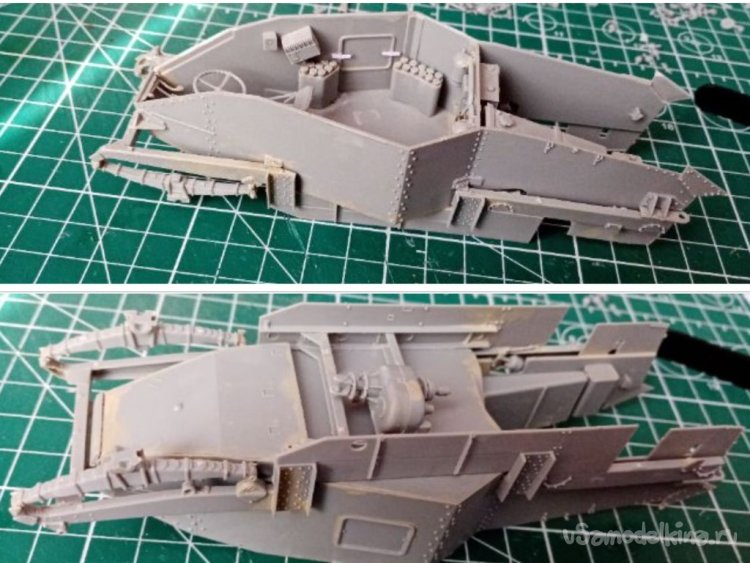

Приклеиваю раму к корпусу. Склеено уже было и немного криво. Слегка поправил детальки.

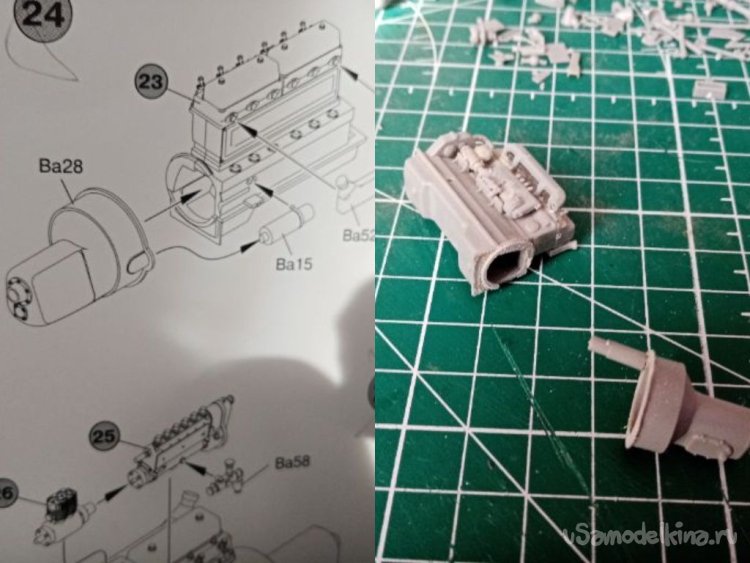

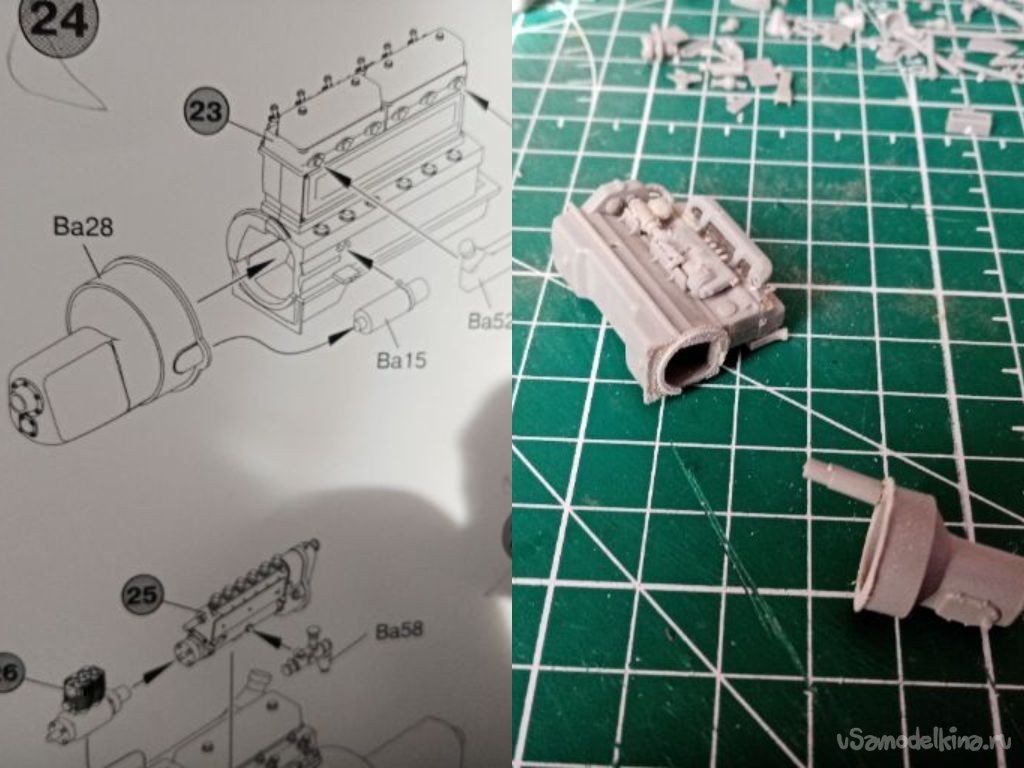

Части двигателя собраны не в том положении. Сверяясь с инструкцией, разнял и приклеил в нужном виде.

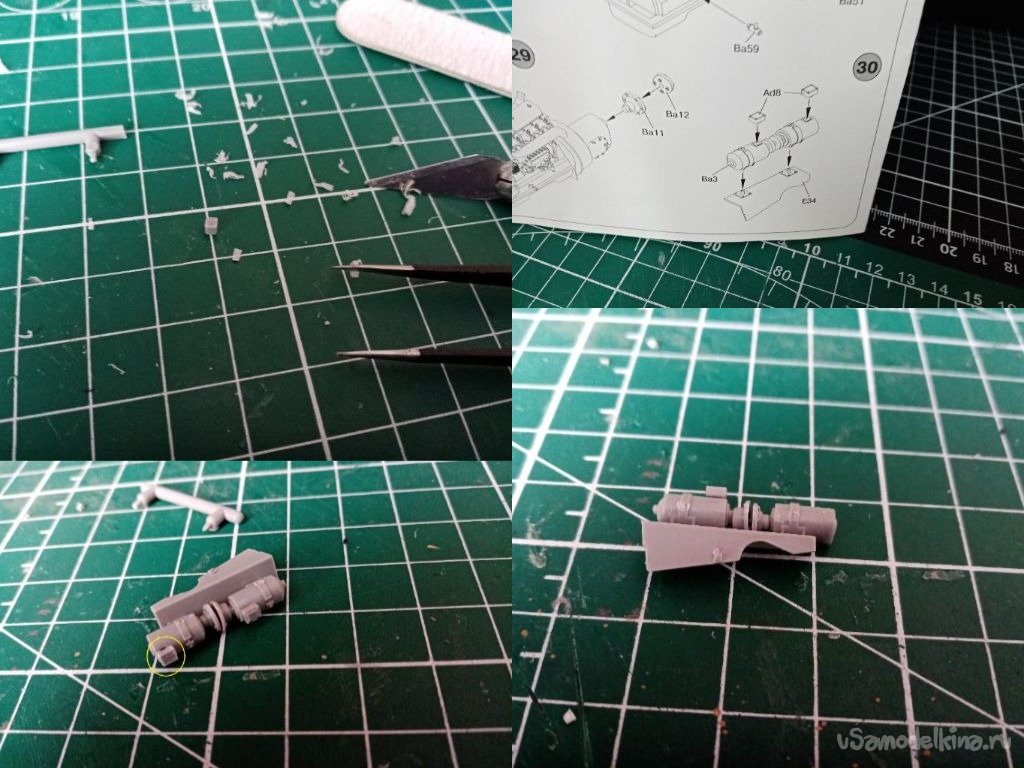

Какая то штуковина неизвестной конструкции. На одном из цилиндров нет квадратной коробочки. Из литника выстрагиваю квадратик и приклеиваю на место.

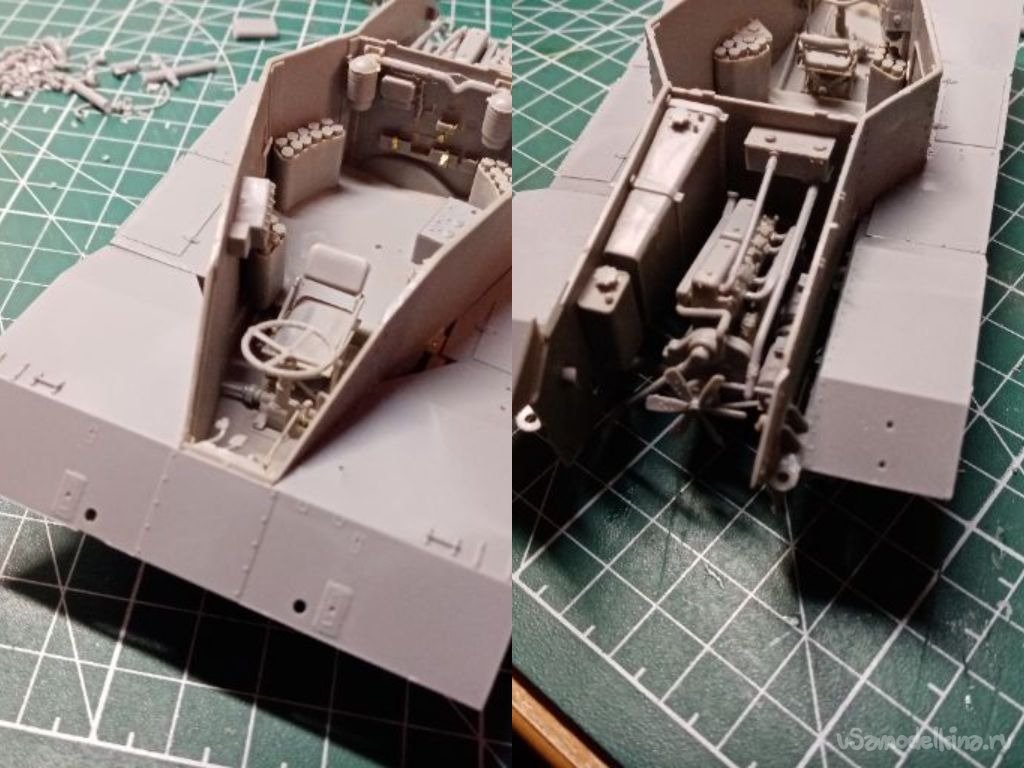

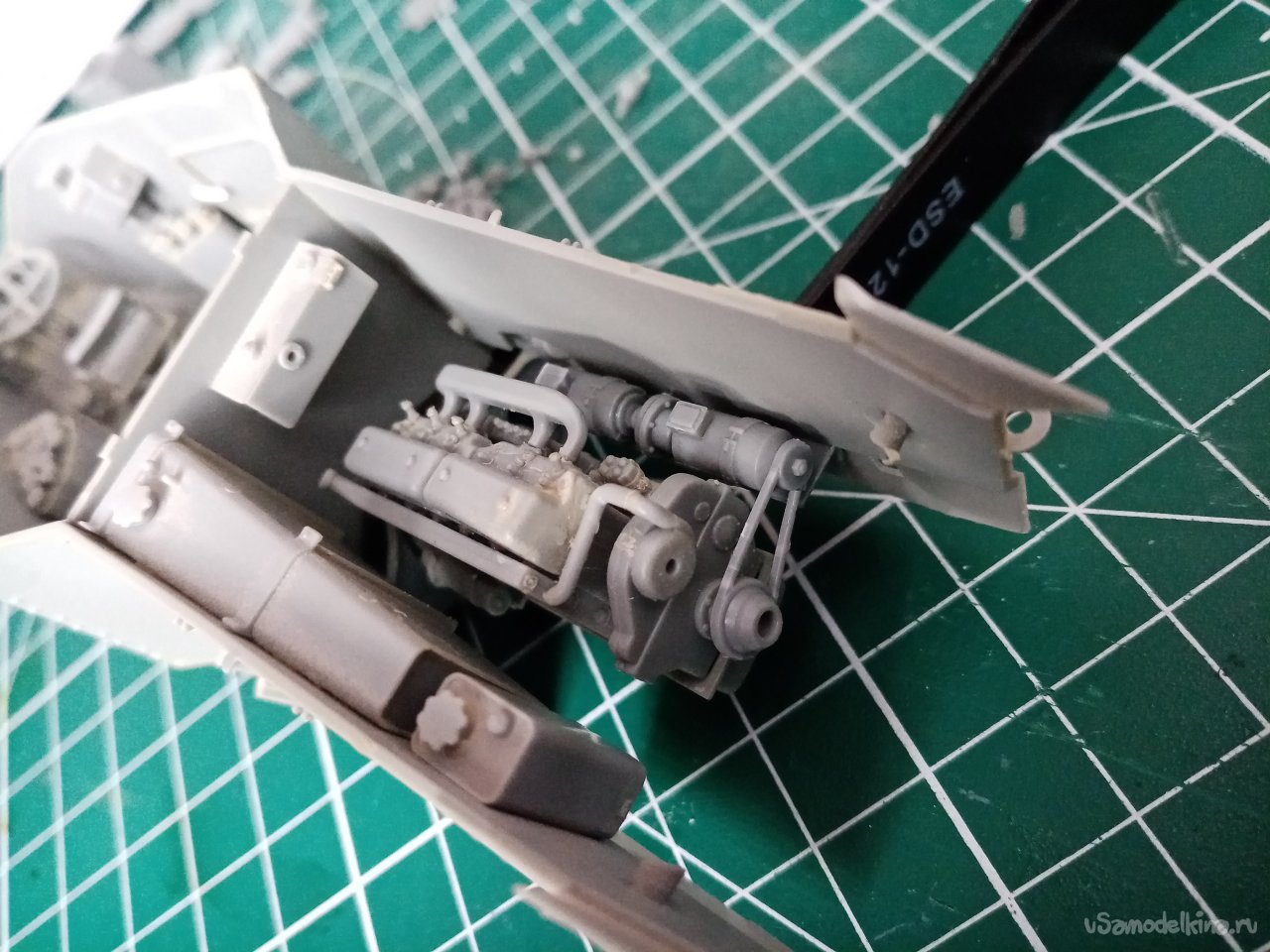

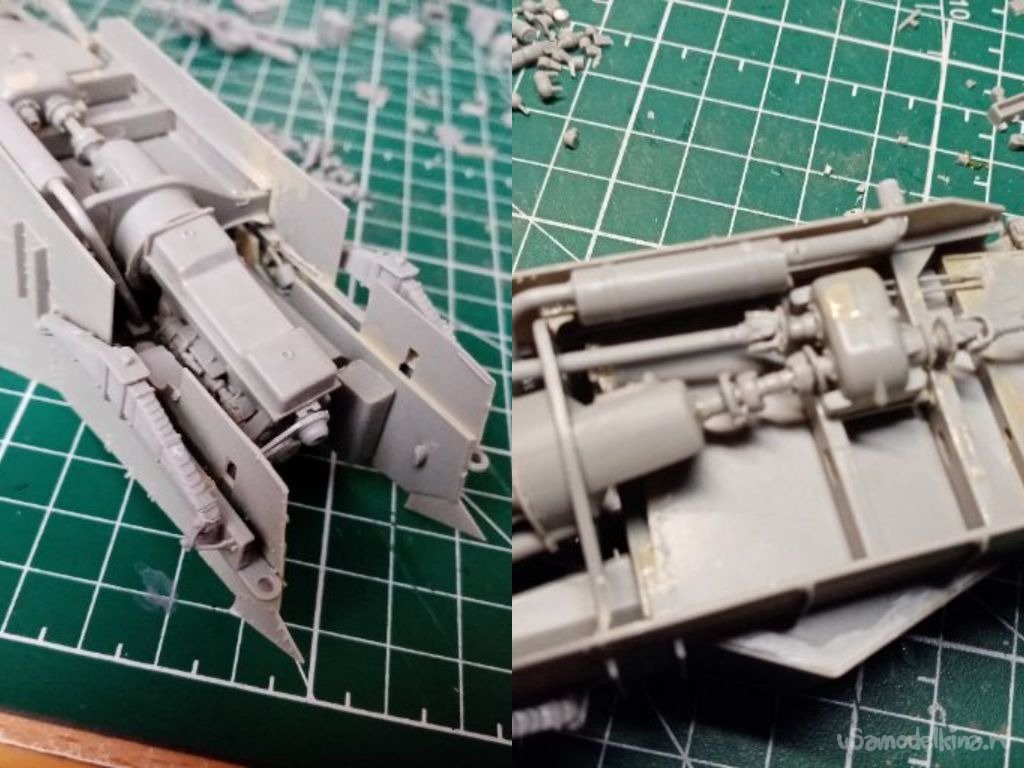

Немного дорабатываю кривоватый корпус и устанавливаю двигатель с цепным приводом на вентилятор охлаждения.

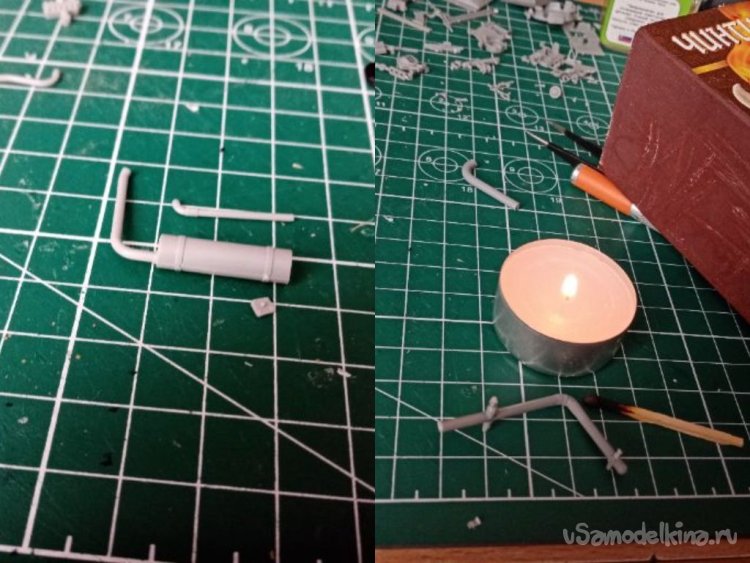

На выхлопной трубе нахватает одной детали. Из литника подходящего размера сгибаю трубу и приклеиваю на место. Вторую трубу соединяю с выпускным коллектором мотора.

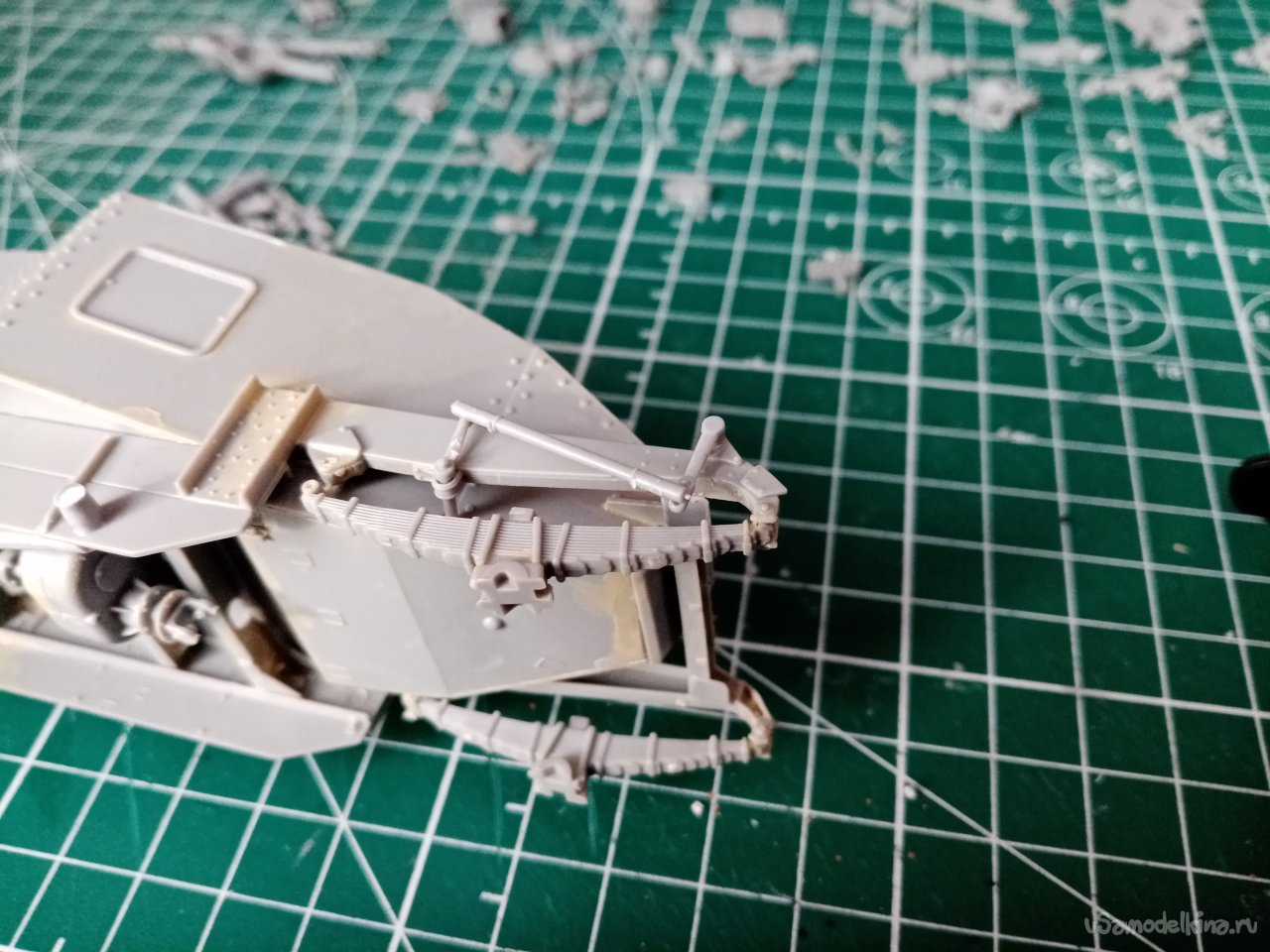

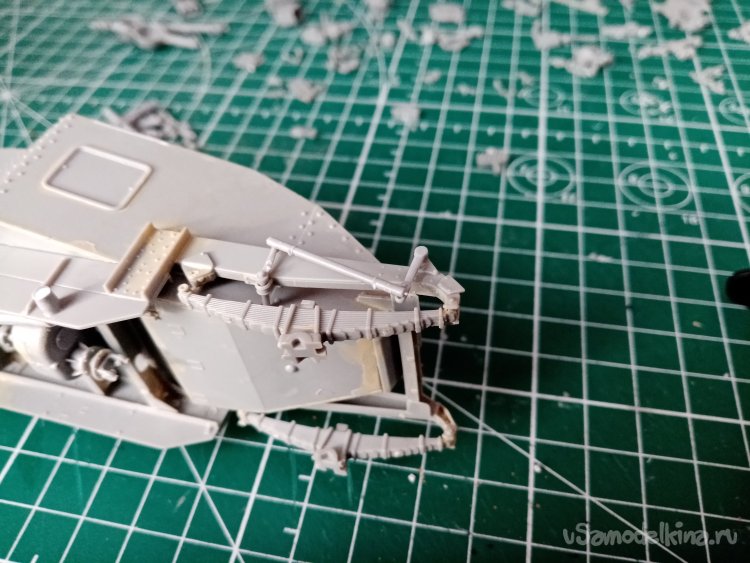

Тяга управления передними колесами нашлась в мелких отрезанных. Приклеиваю её на место.

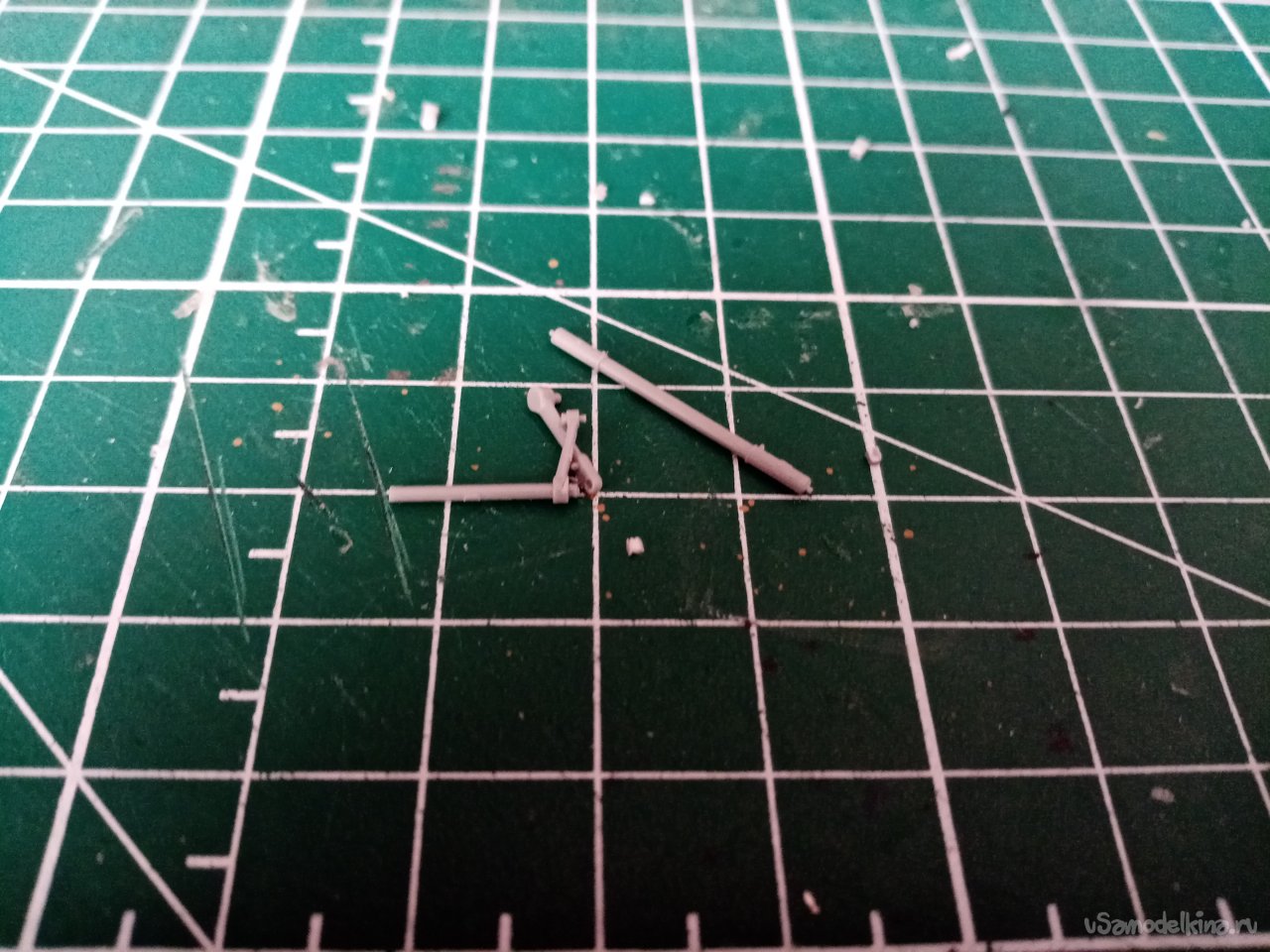

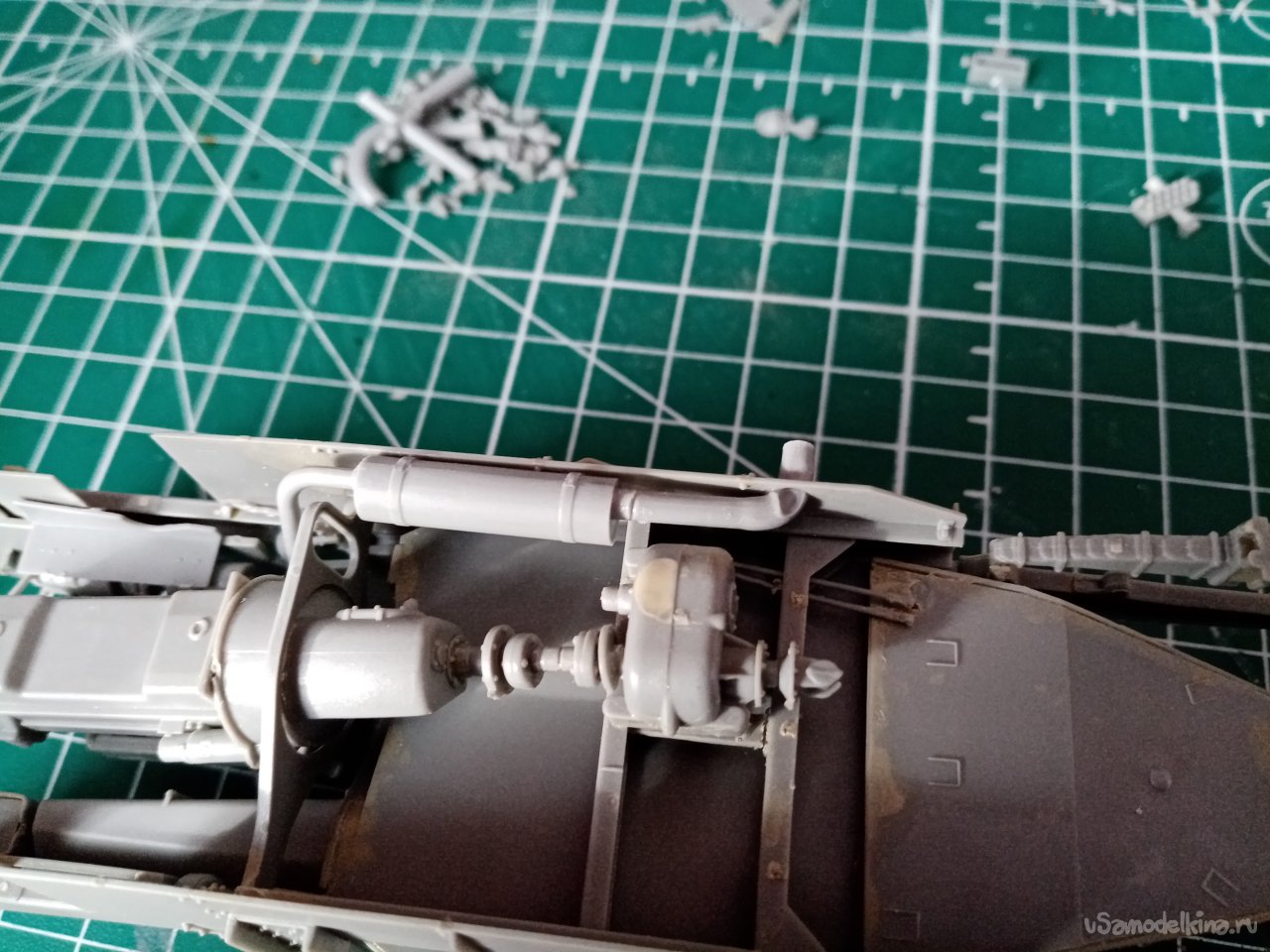

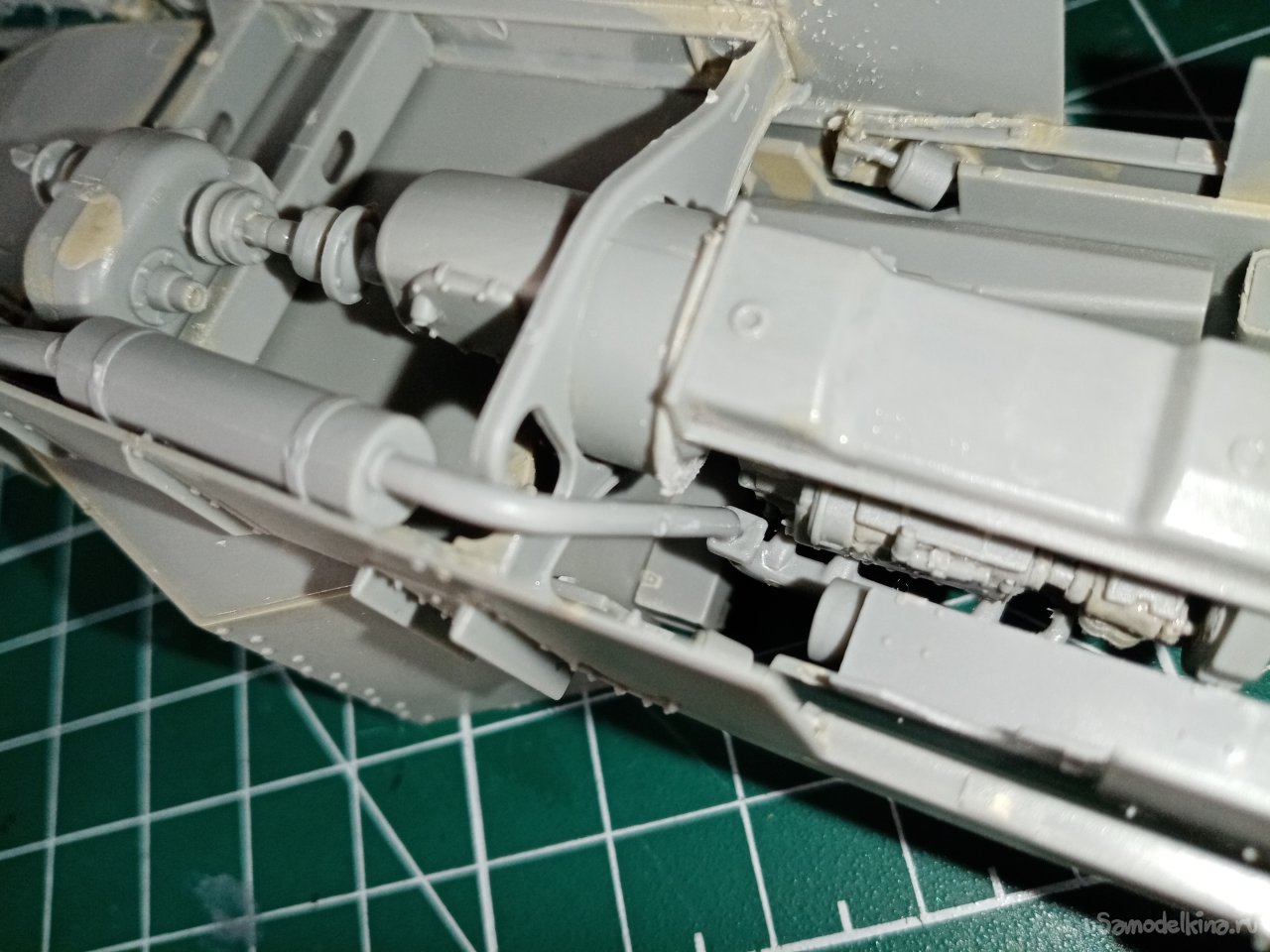

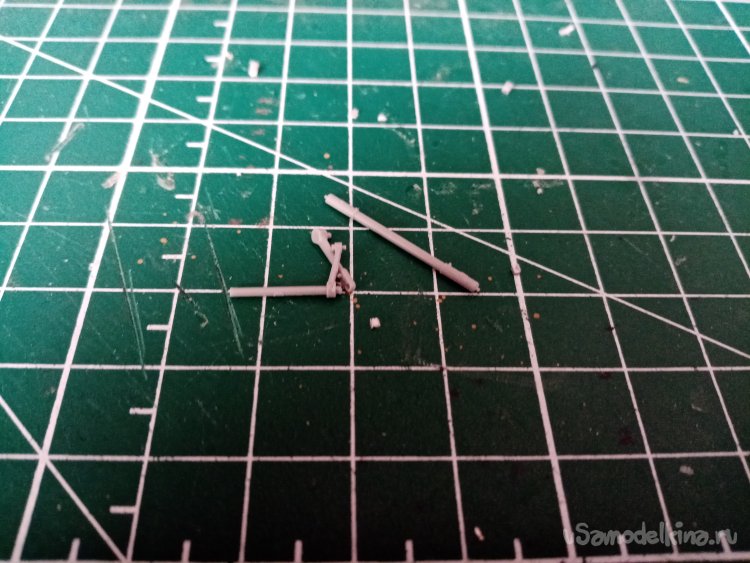

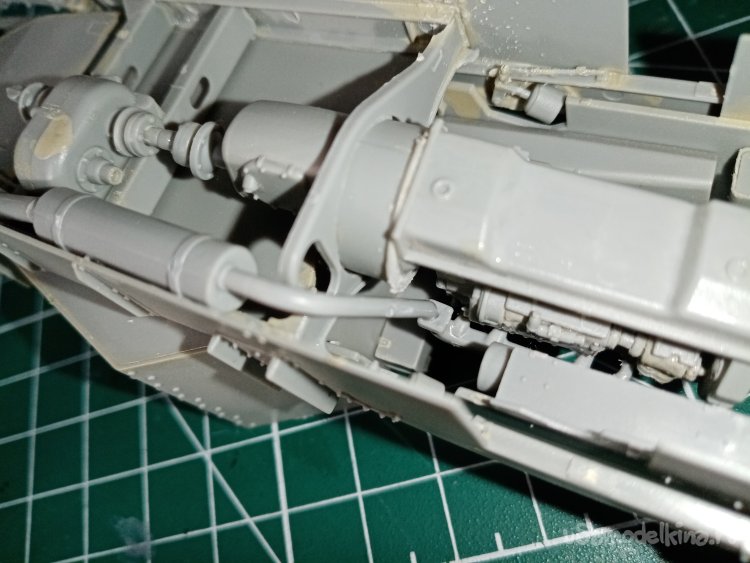

Один вал на раздаточную коробку есть, второго нет. Хорошо, что нашлись парочка карданов. Из литника отрезал вал нужной длины. На кончики карданы и приклеиваю на место.

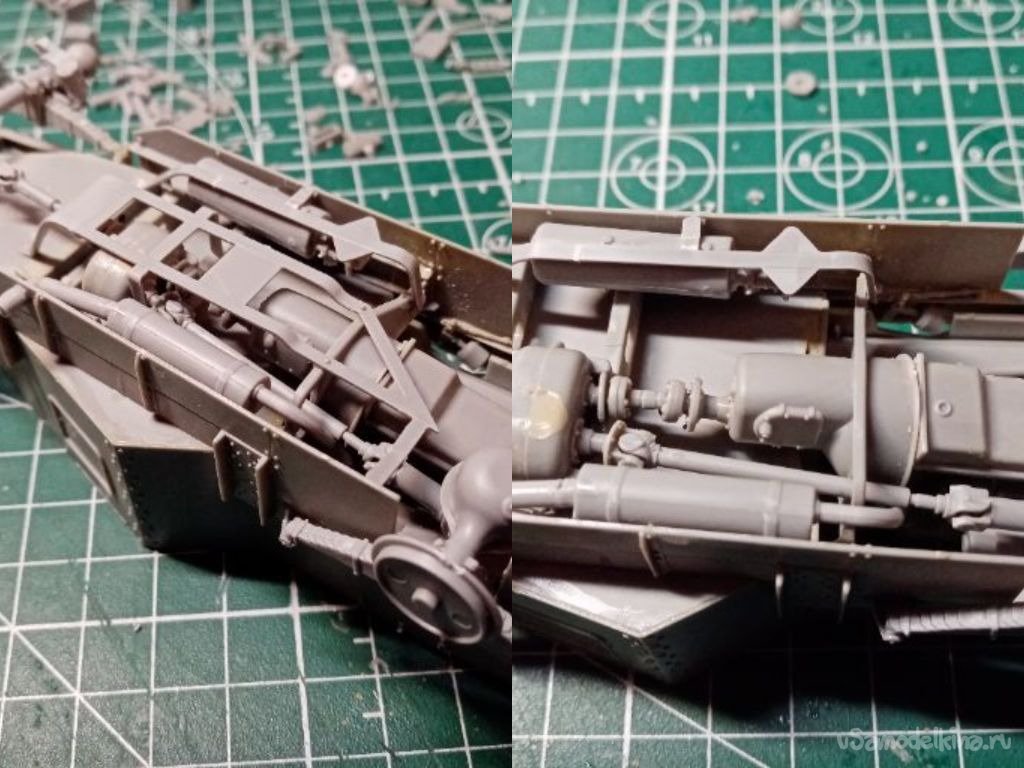

Нижняя защита карданных валов есть в наличии. Вот и хорошо, устанавливаю на место по чертежу. Пришлось немного подогнуть детали и подогнать к кривой раме.

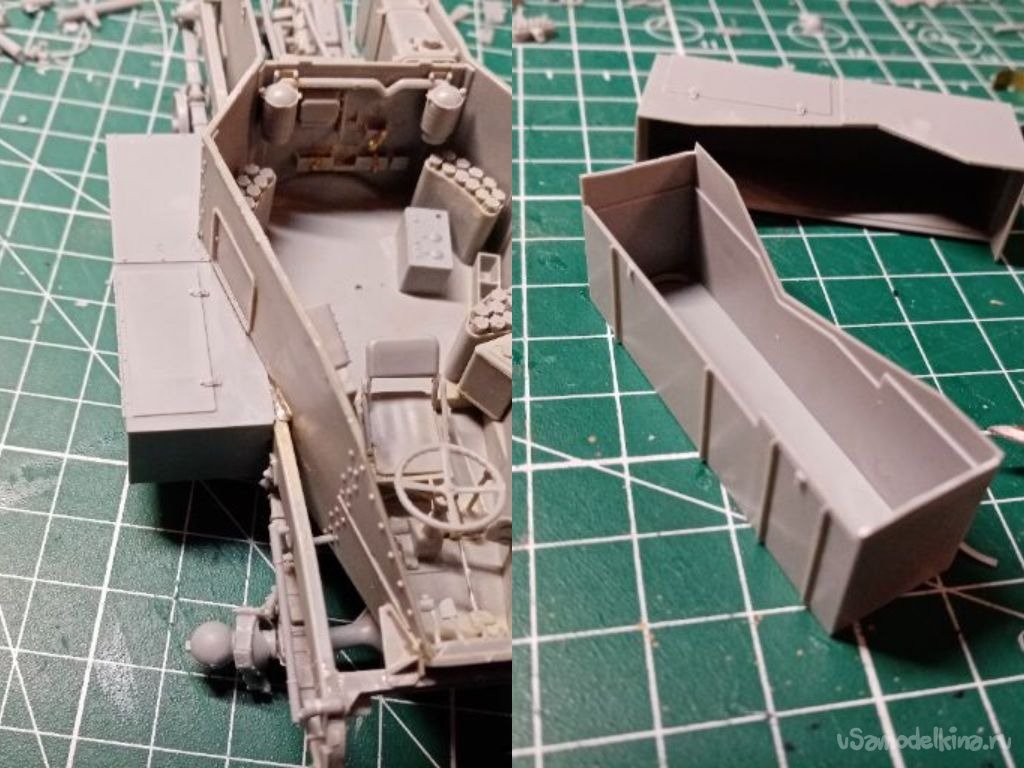

Боковые коробки с днищем. Но в сборном виде не хотят устанавливаться по бортам рамы. Немного подстрагиваю с верхней стороны и подгоняю к изгибу броневого листа. Снизу ничего не получается. Ладно, буду монтировать без нижних крышек.
И крылья передние и задние немного подстрогал и подогнал.

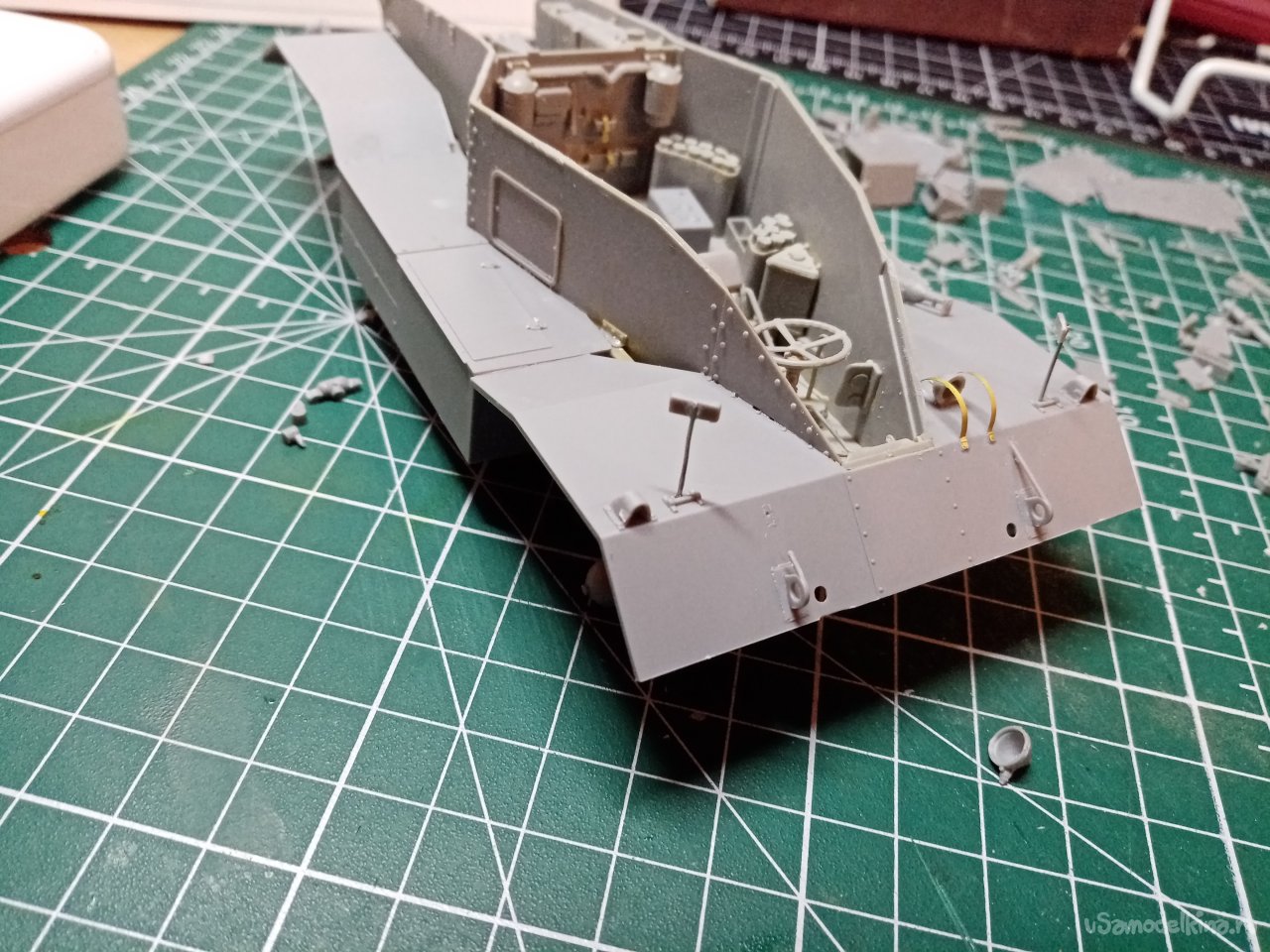

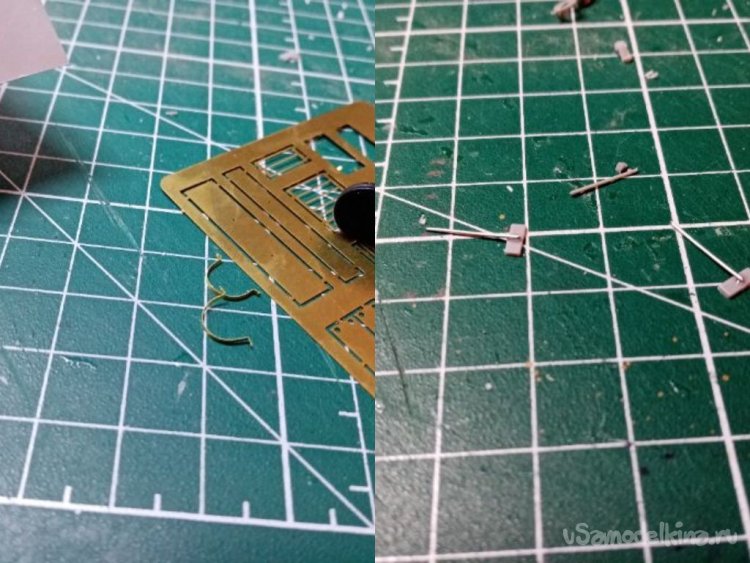

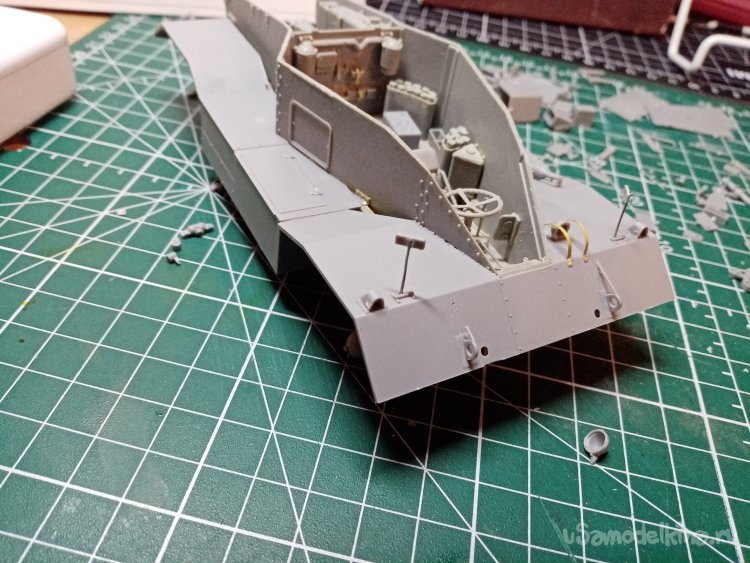

Есть зеркала и фототравленные арки защиты передней фары. Но у зеркал нет стоек. Изготовил стойки из проволоки подходящего диаметра. В крыльях прокручиваю отверстия лезвием треугольного ножа и вклеиваю стойки с зеркалами. Корпус фары на сверхтекучий клей. Железки защиты на циакрин. так же собирал и зеркала.

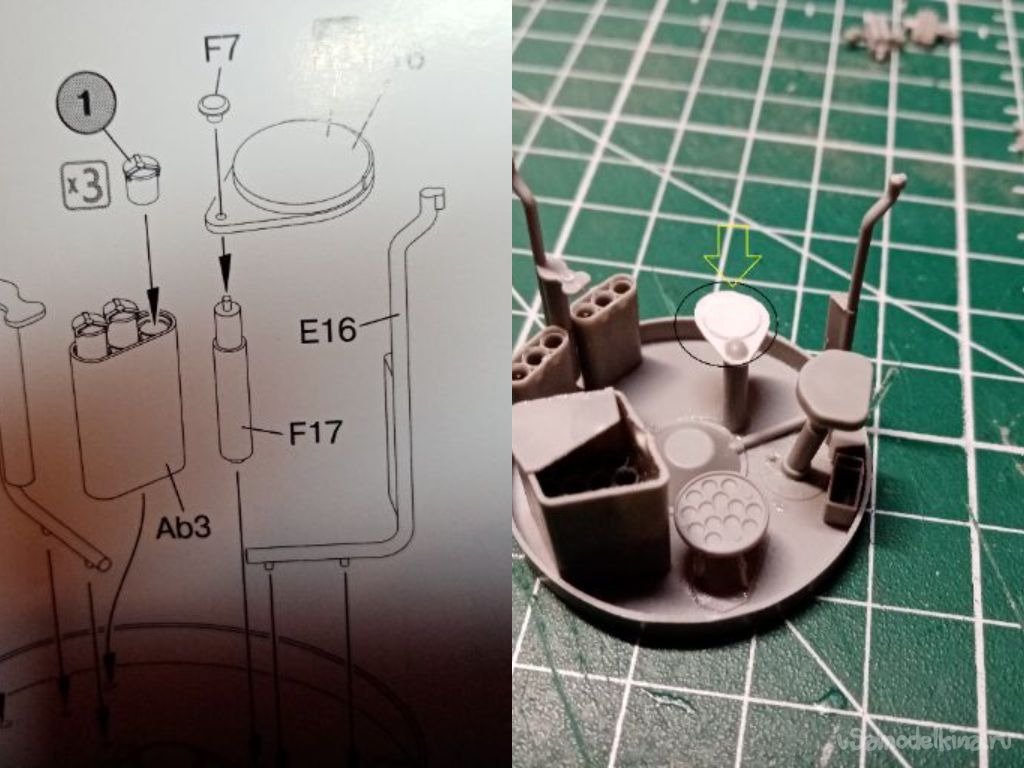

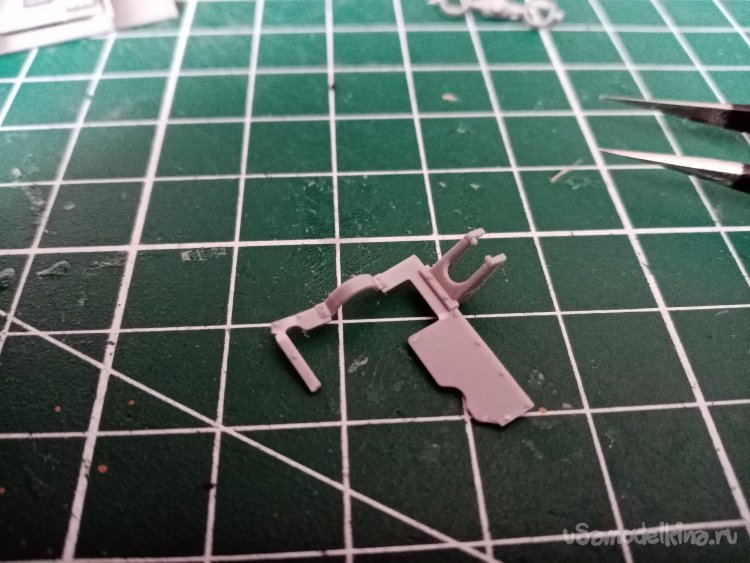

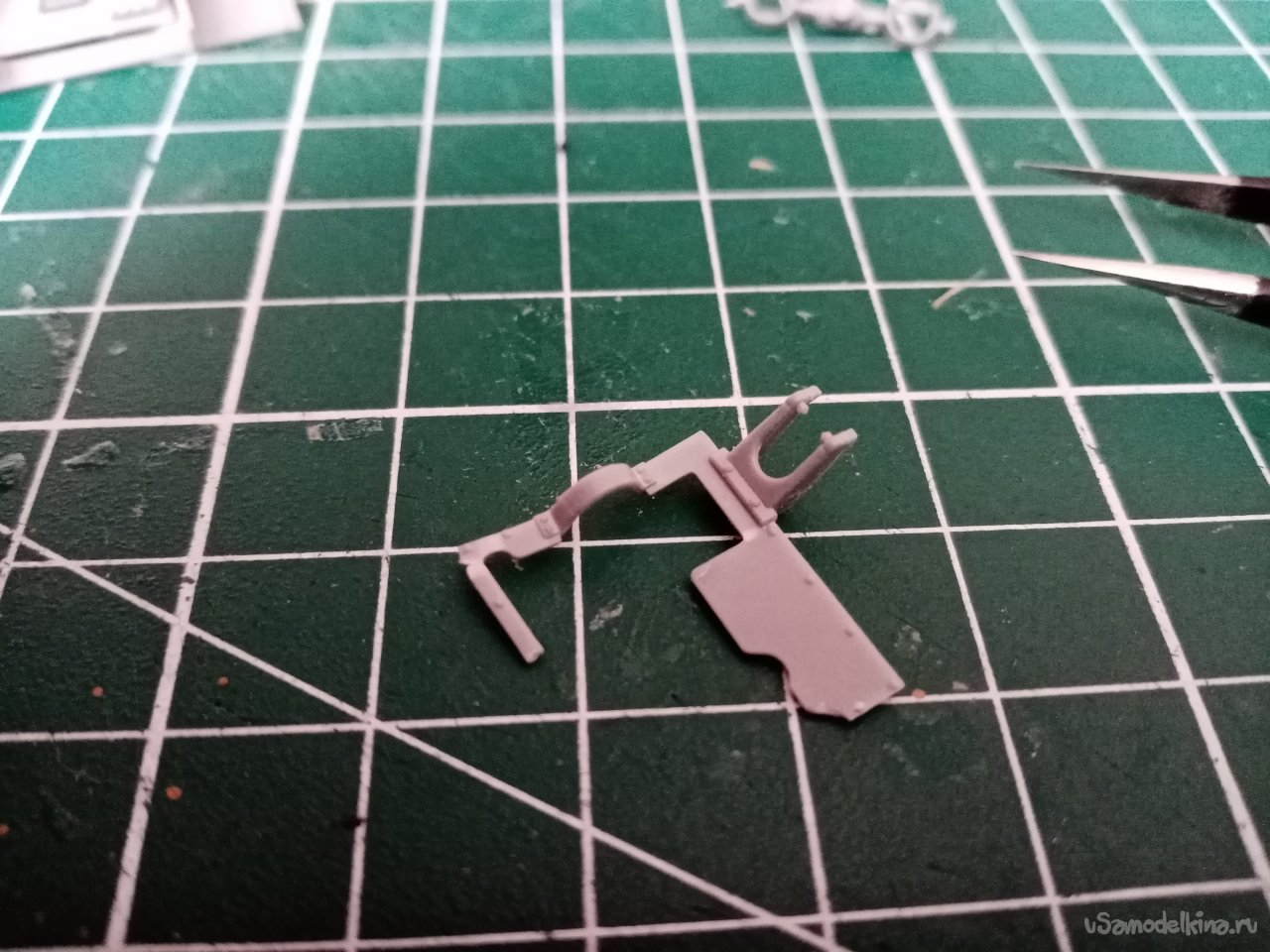

Перехожу к поворотной платформе внутри башни. Нашел практически все ящики и прочие элементы. Но в снарядных ящиках нет снарядов. Расстреляли, наверное, в бою. Нет одного сиденья. Из пластика изготовил нечто подобное.

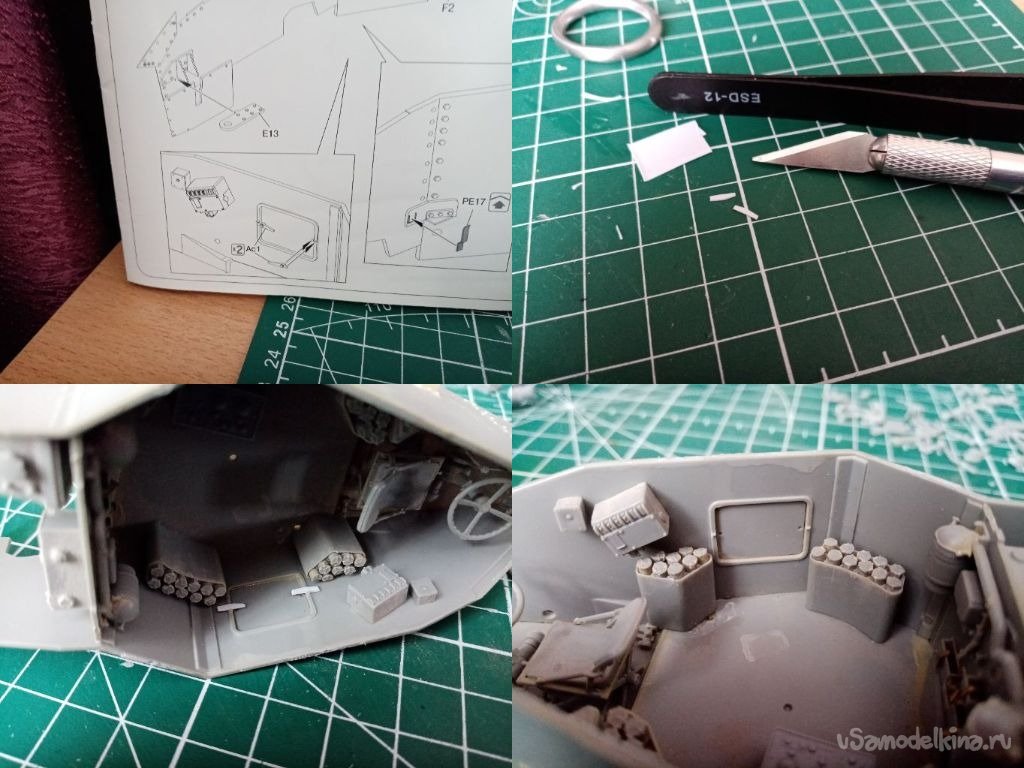

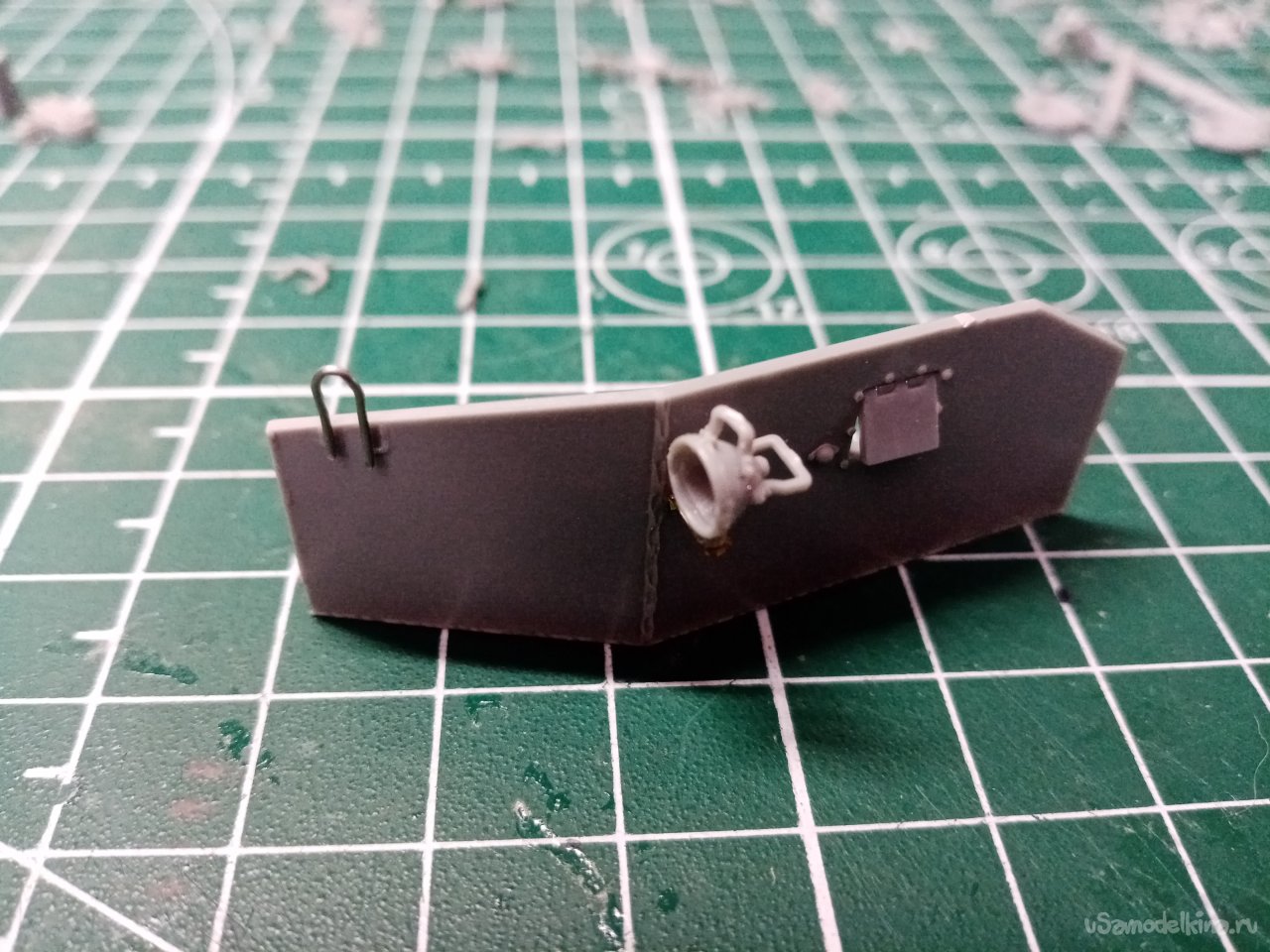

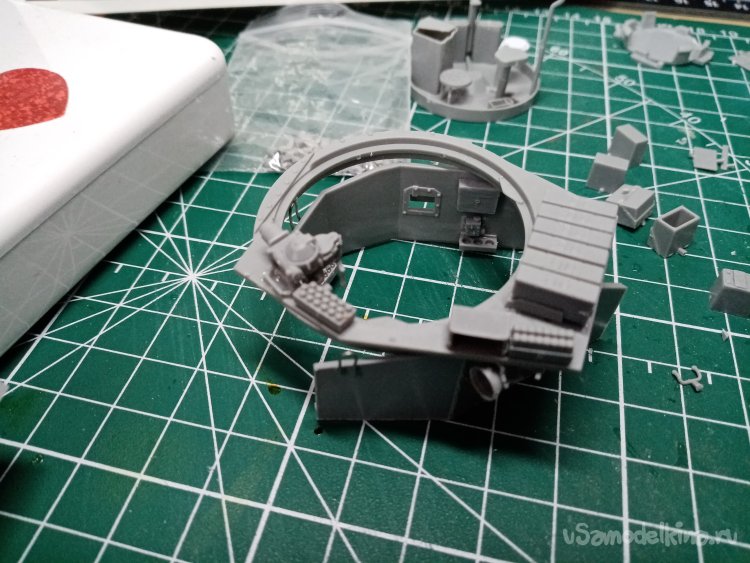

Собираю все элементы на внутренних стенках башни. По чертежу есть еще одна коробочка со штырьками. Сделал похожий элемент из пластика.
Всякий мелкий мусор собираю со стола при помощи скотча. Свой модернизированный автомобильный пылесос не применяю. Уж очень сильно гремит. Барни-Бон-Бриан пугаться изволит, лает на пылесос.

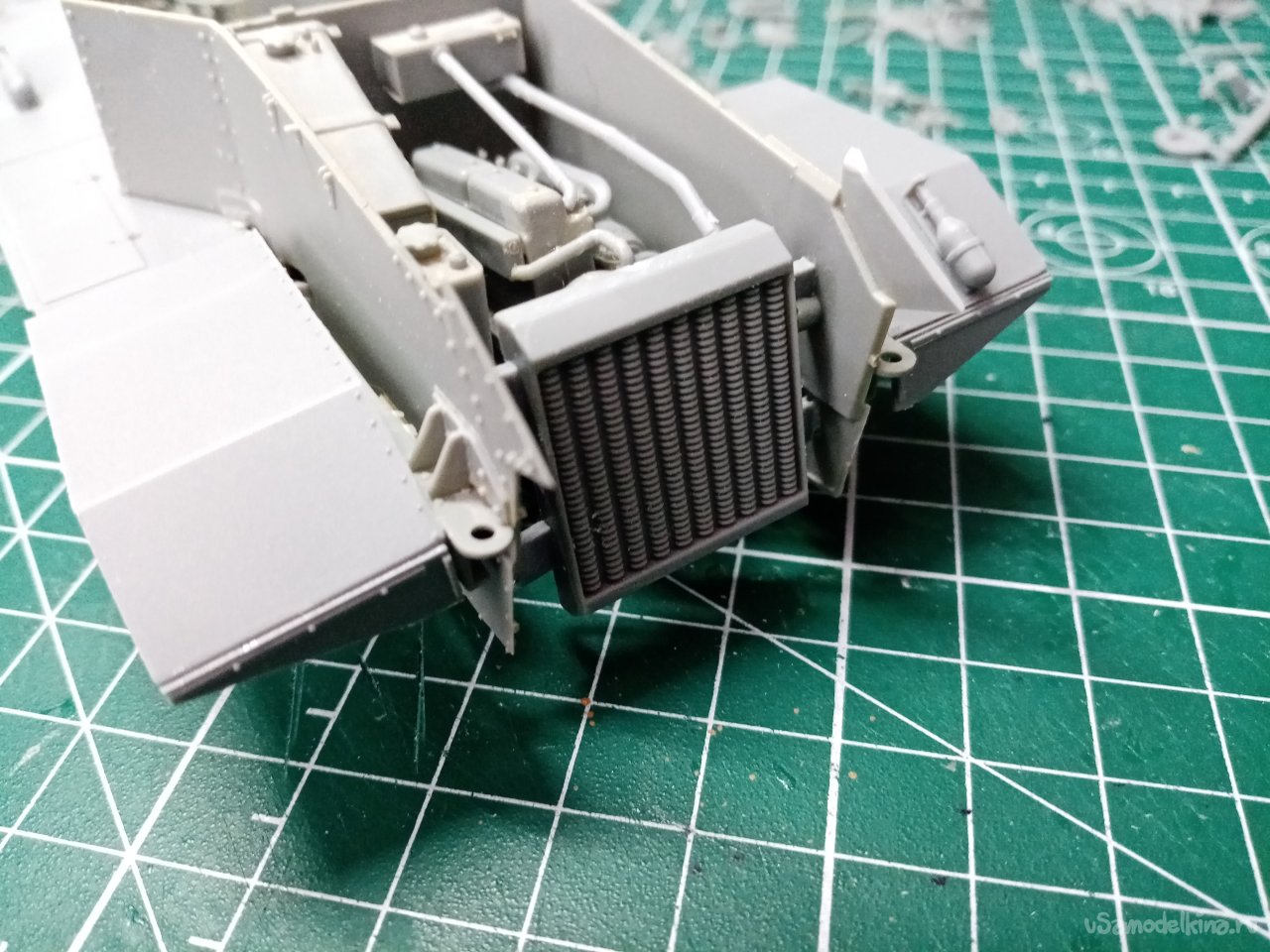

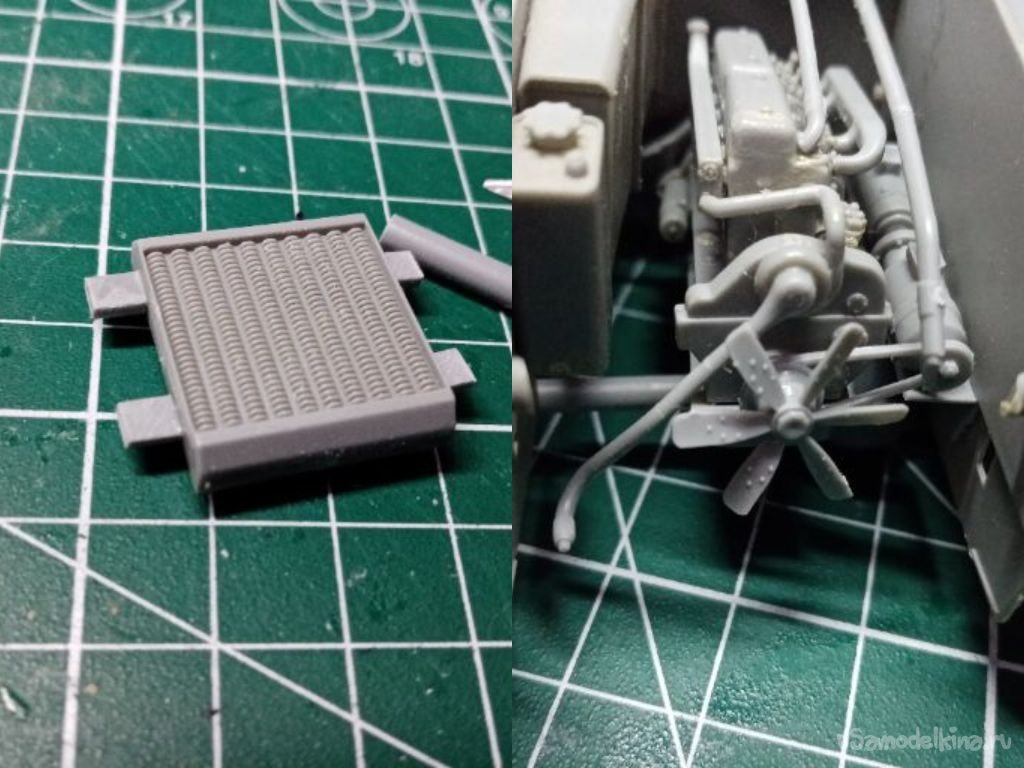

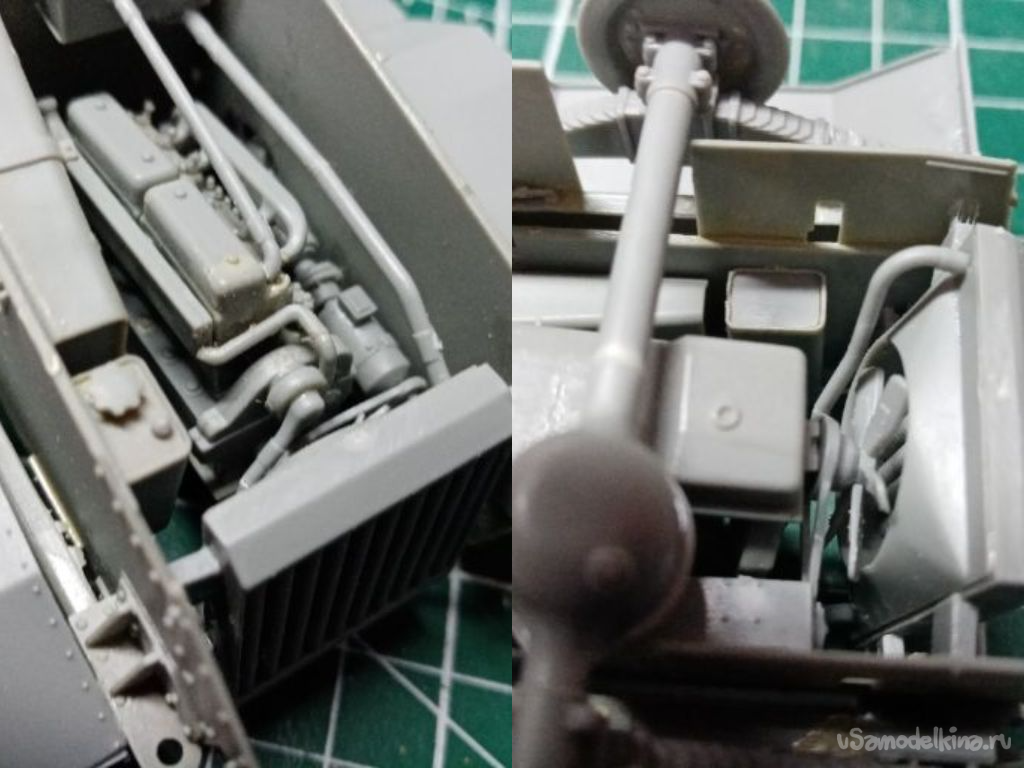

Сзади нет броневого листа и элементов крепления радиатора. Из литников вырезал четыре стойки на радиатора. Установил вентилятор охлаждения и трубки к радиатору. Быстро установил радиатор и присоединил трубки. Пока клей не затвердел и можно немного покрутить кончики трубок. Система охлаждения собралась.

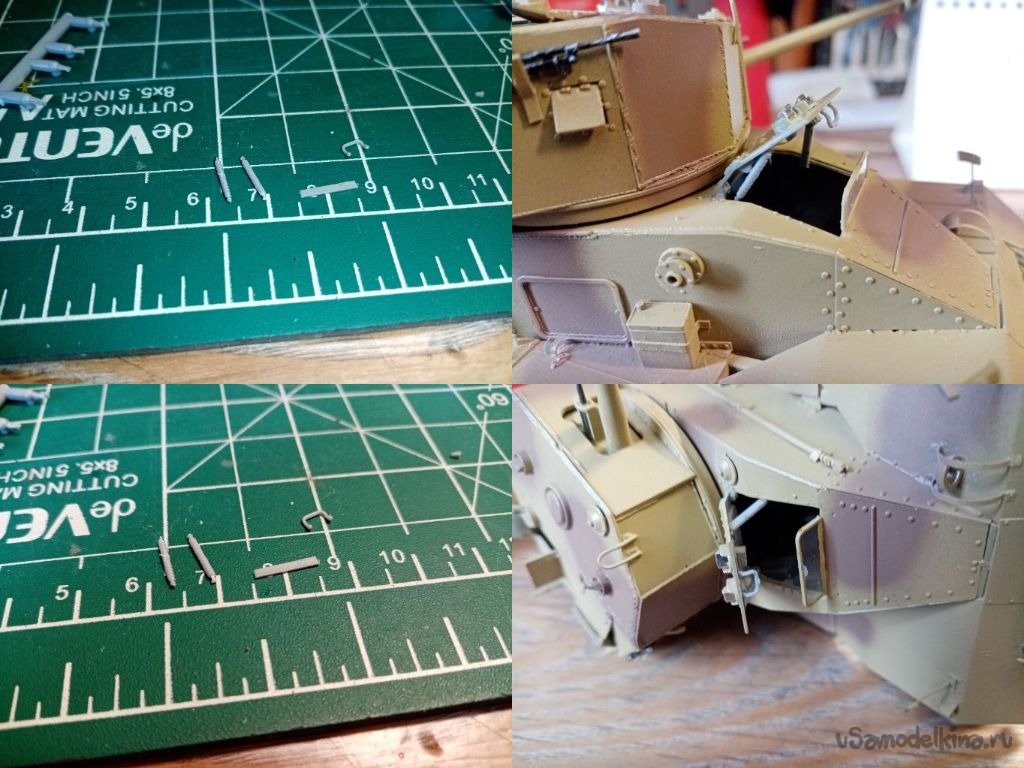

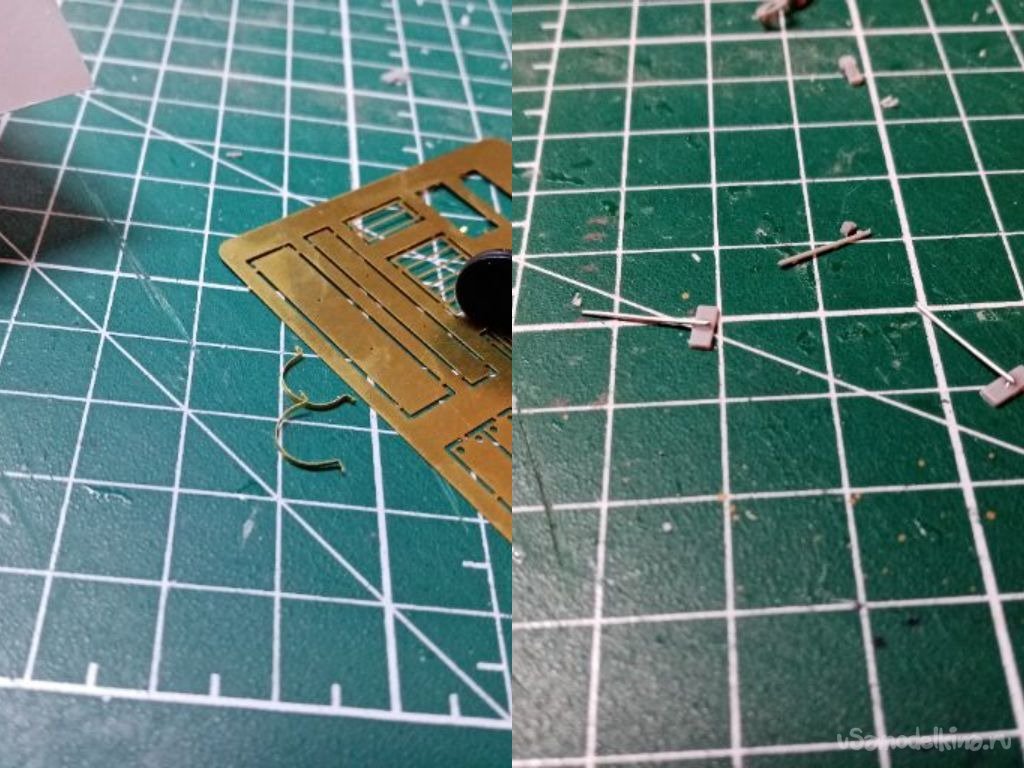

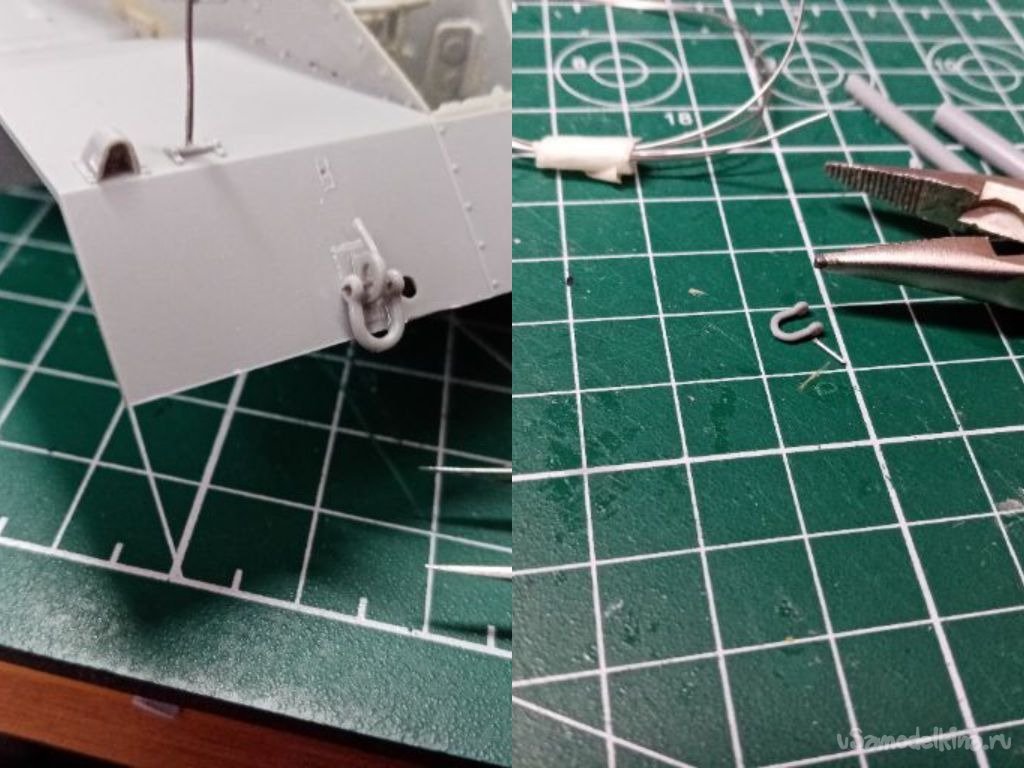

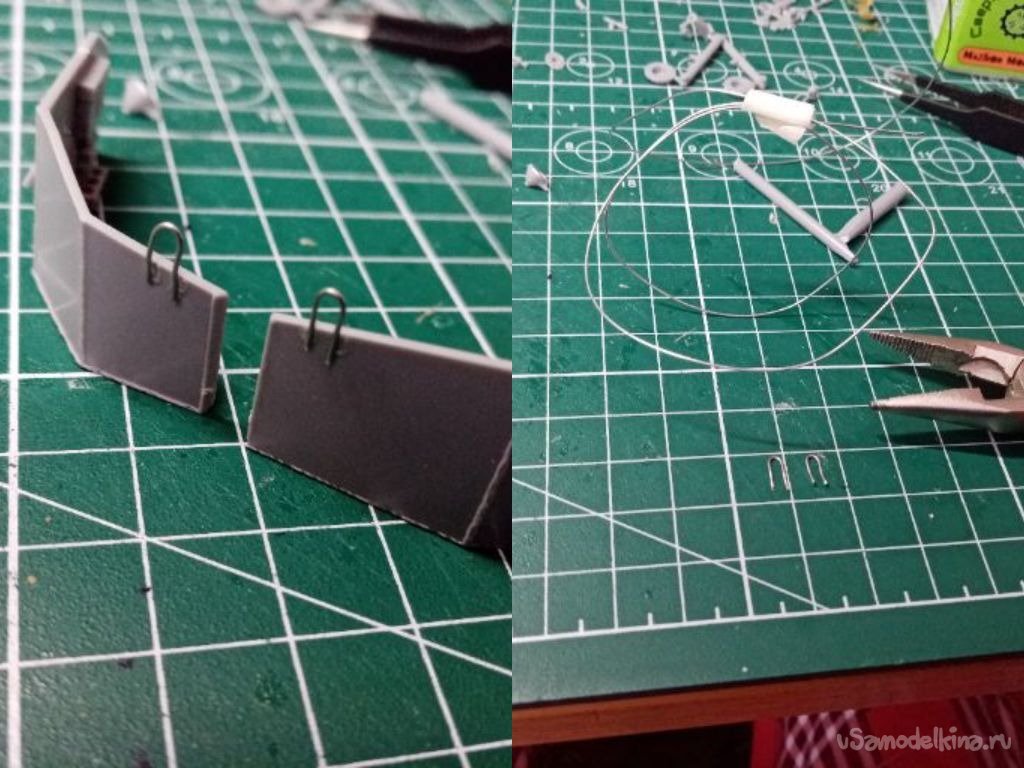

Крепления тросов на передней части крыльев корпуса. Нет тоненьких осей. Откусываю от проволоки нужной длины и приклеиваю на место циакрином.

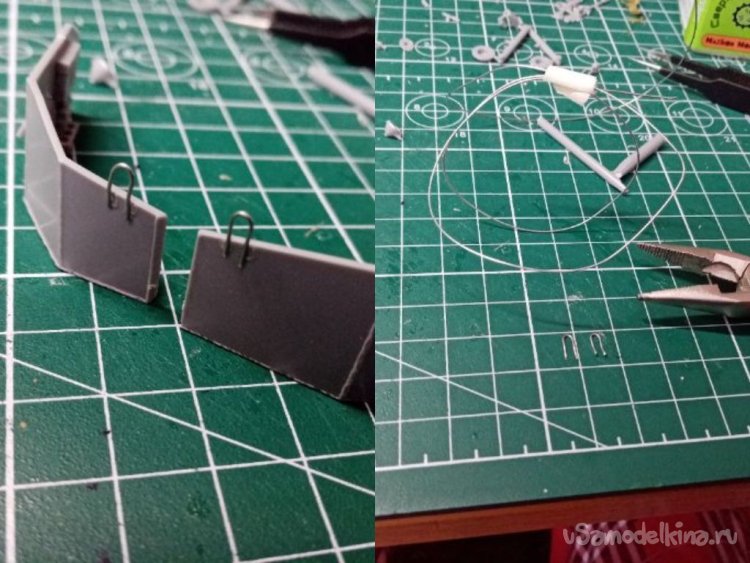

Петли подъема башни, тоже согнул из проволоки. На циакрин.

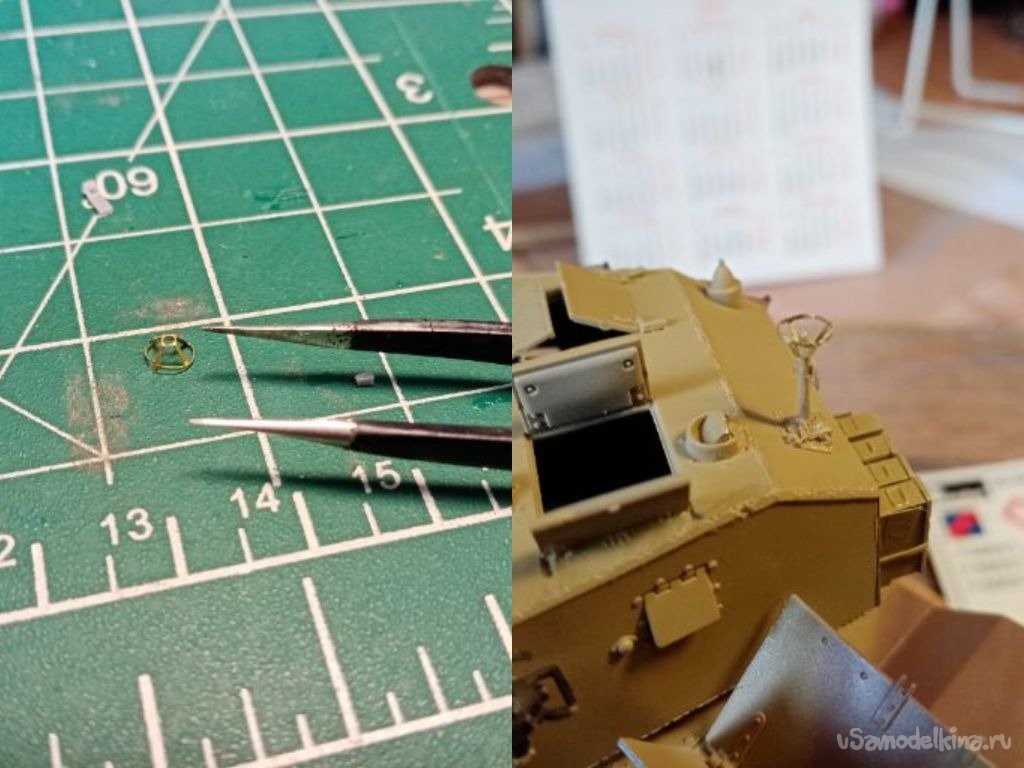

"Фара-искатель" на кронштейне из травленки и парочка пластиковых ручек. Фару на циакрин, ручки на клей. Долго возился двумя пинцетами. Мелкие запчасти.

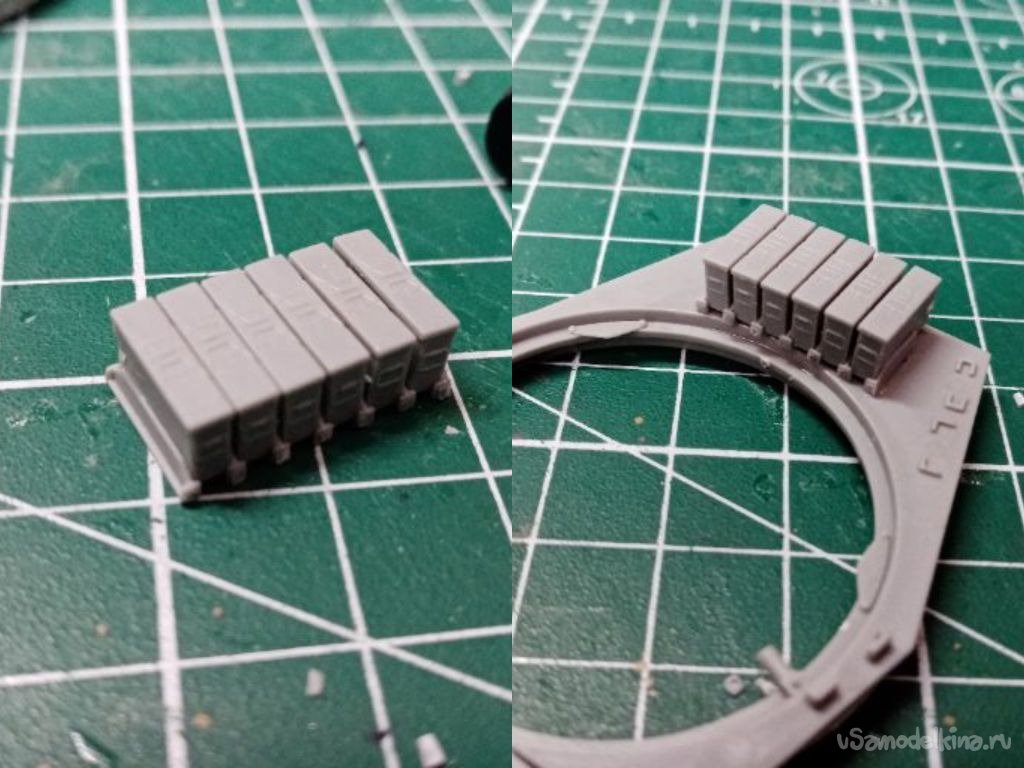

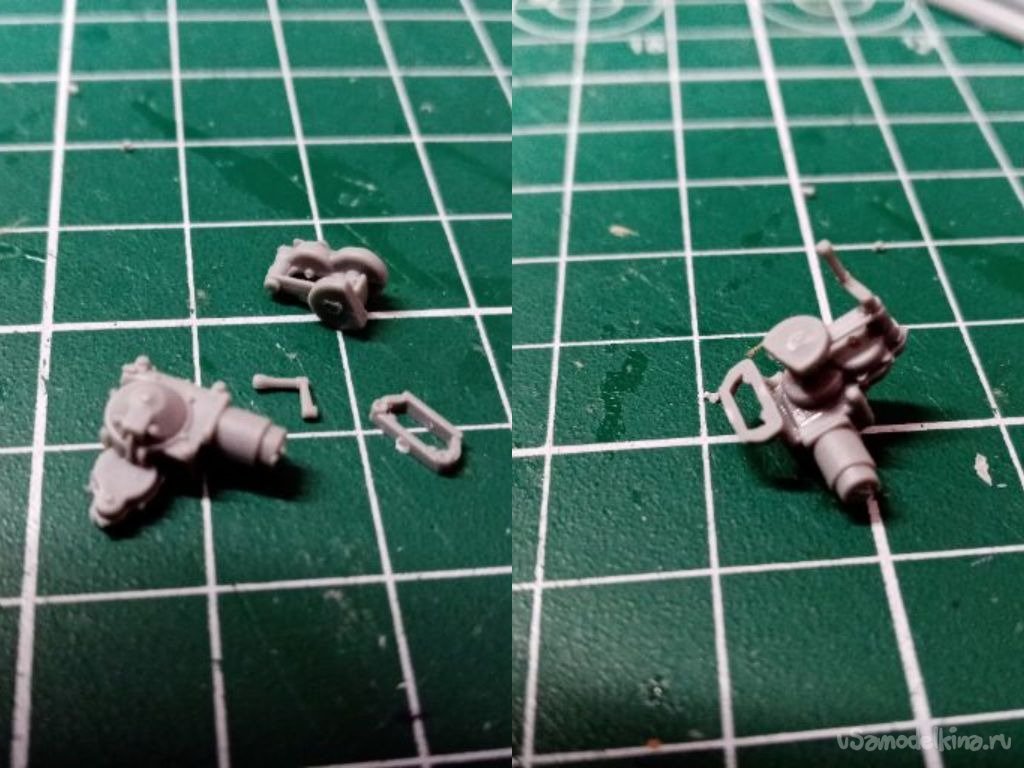

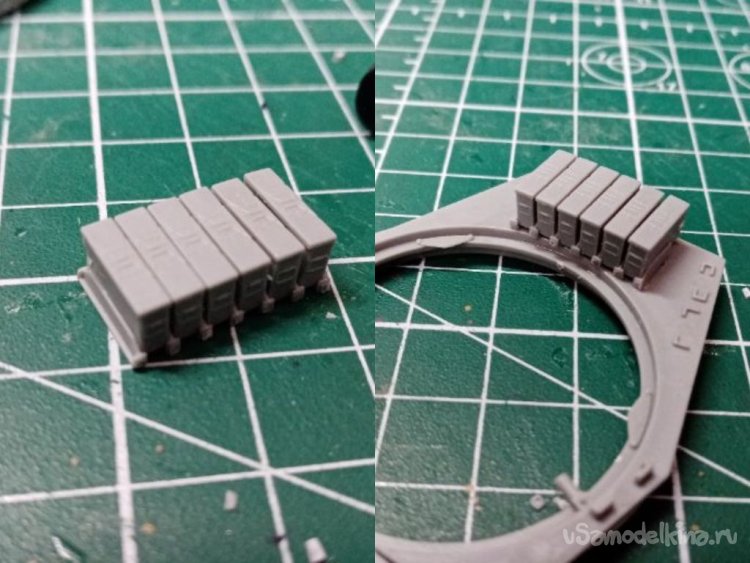

Собираю окружность башни, пулеметные коробки на месте. Осталось еще пять штук. По инструкции нет их. Механизм поворота башни с цилиндрами и ручкой управления. Склеил детали башни.

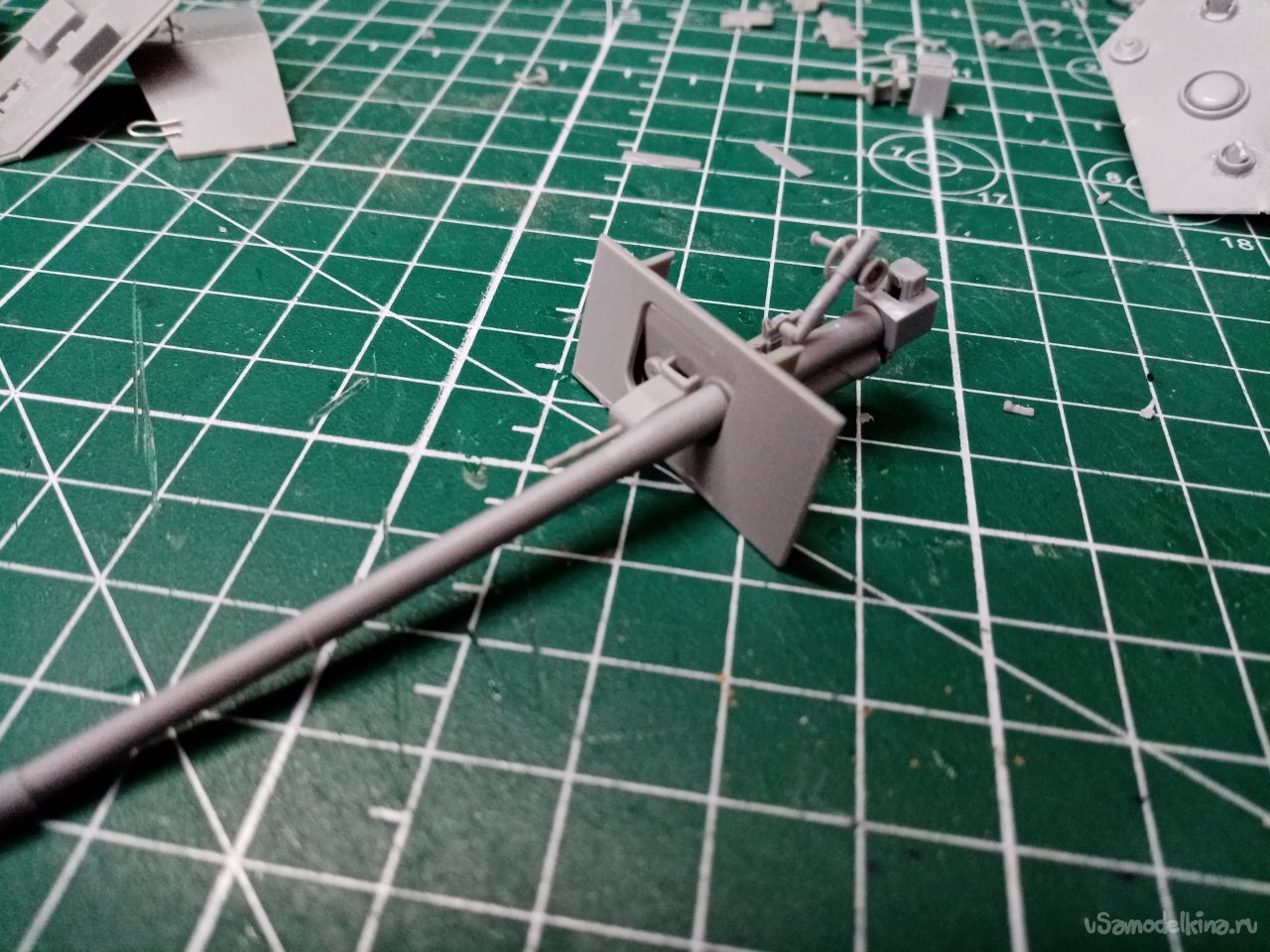

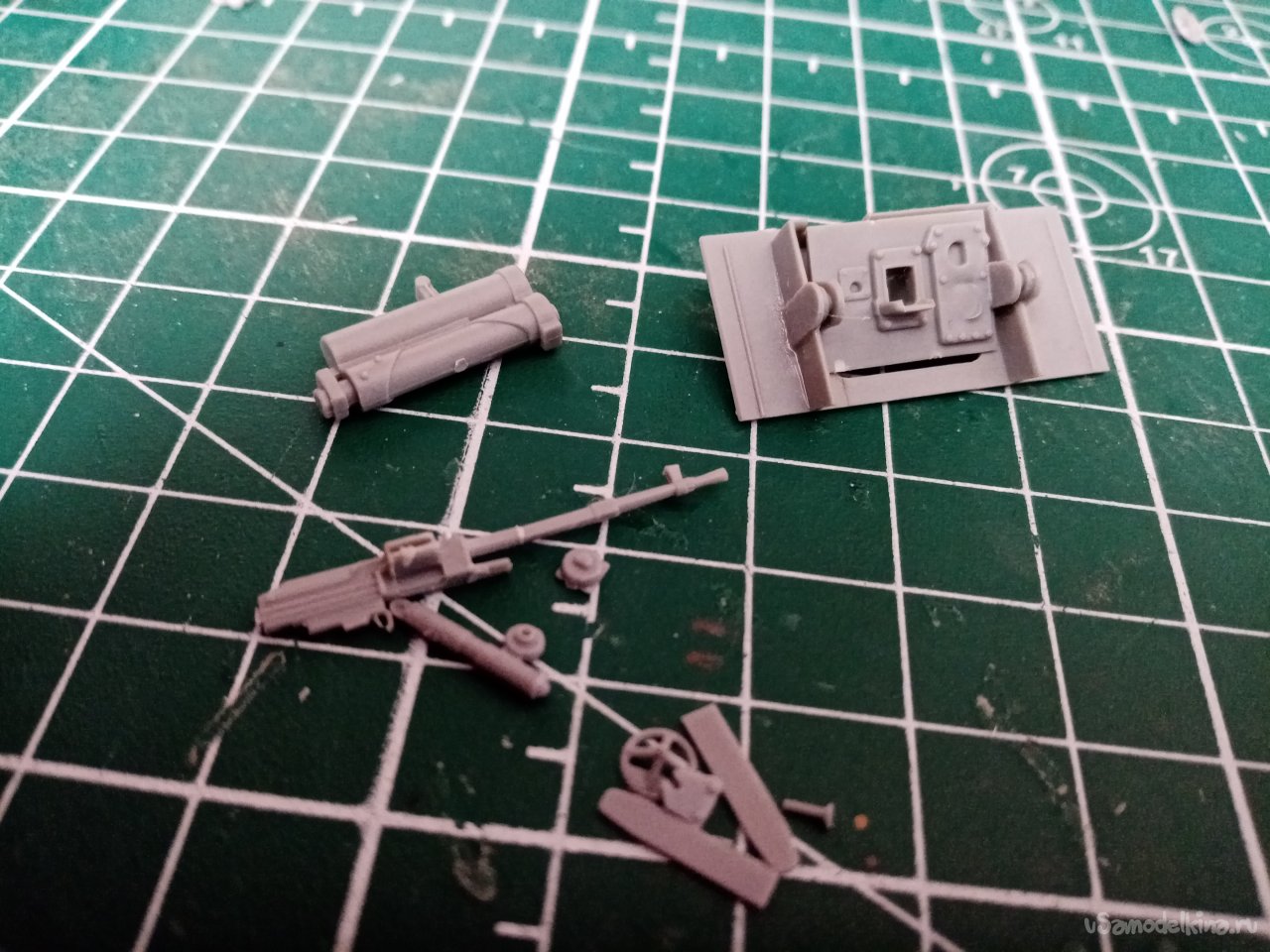

Маска пушки и пулемет. Нет одной достаточно большой детали. Крутил так, сяк, не могу изготовить такую сложную деталь. Начинаю примерять элементы пушки и пулемета без нее. Кажется, получиться собрать. Пока отставлю.

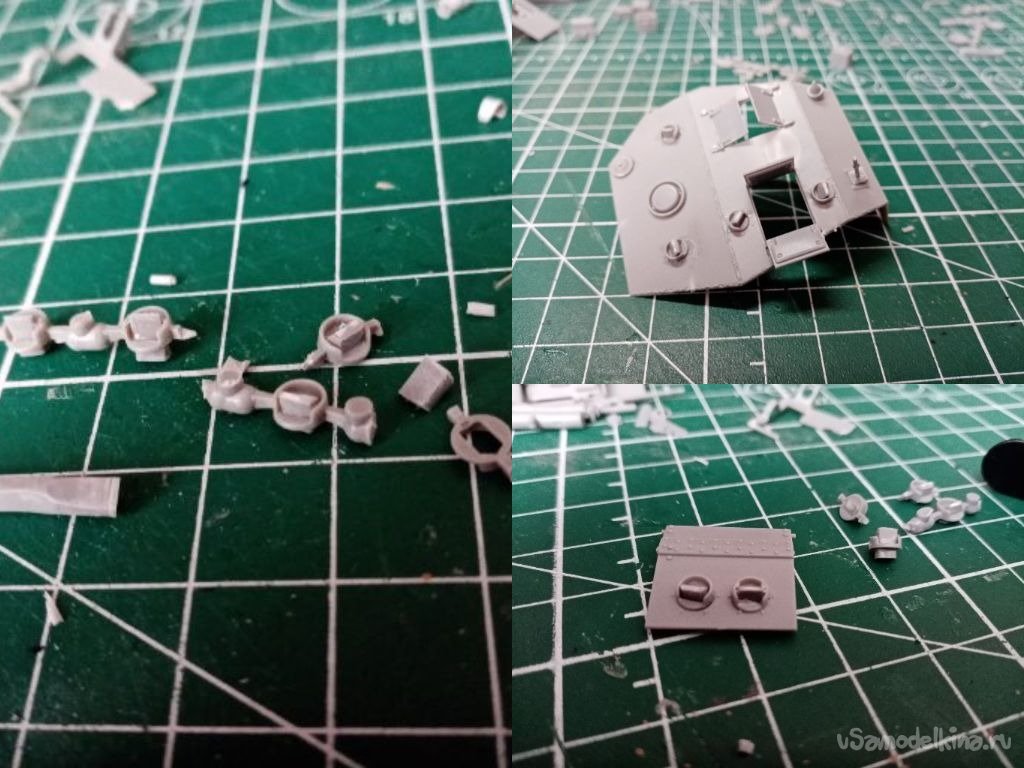

Смотровые перископы. Есть только круглые рамки. Недостает много мелких деталей. Решил изготовить только сами перископы, без нижней части. Только торчащий верх. Из литника выстругиваю квадратную палочку срезаю торец под 45 градусов. Получилось похоже на чертеж. Склеиваю элементы в кучу. Шесть перископов разбредаются по местам. Парочку на люк механика водителя. Остальные четыре на башню.

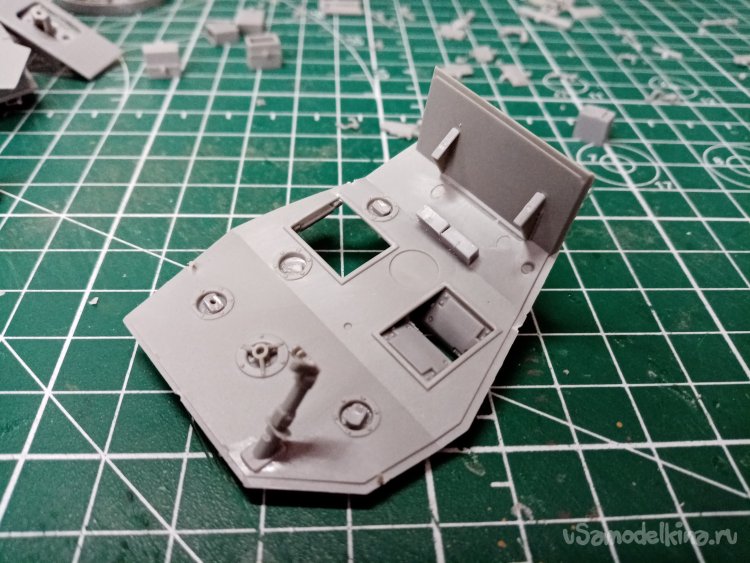

В крышу башни вставляю ракетницу.

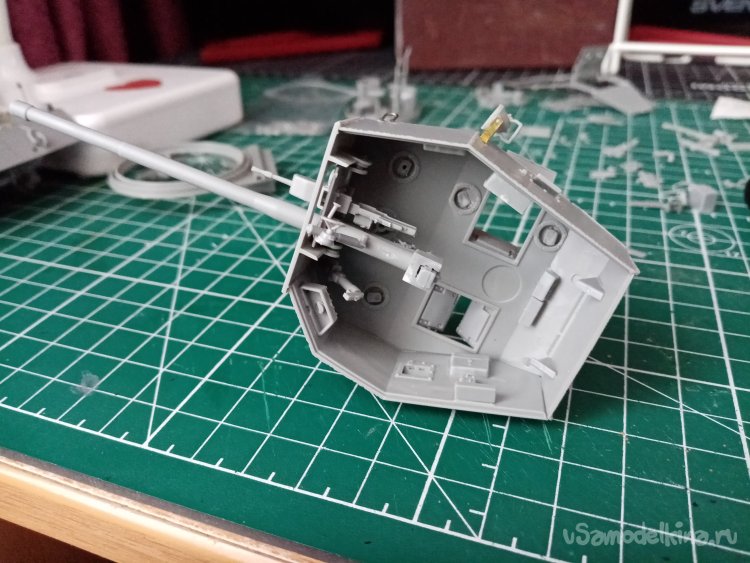

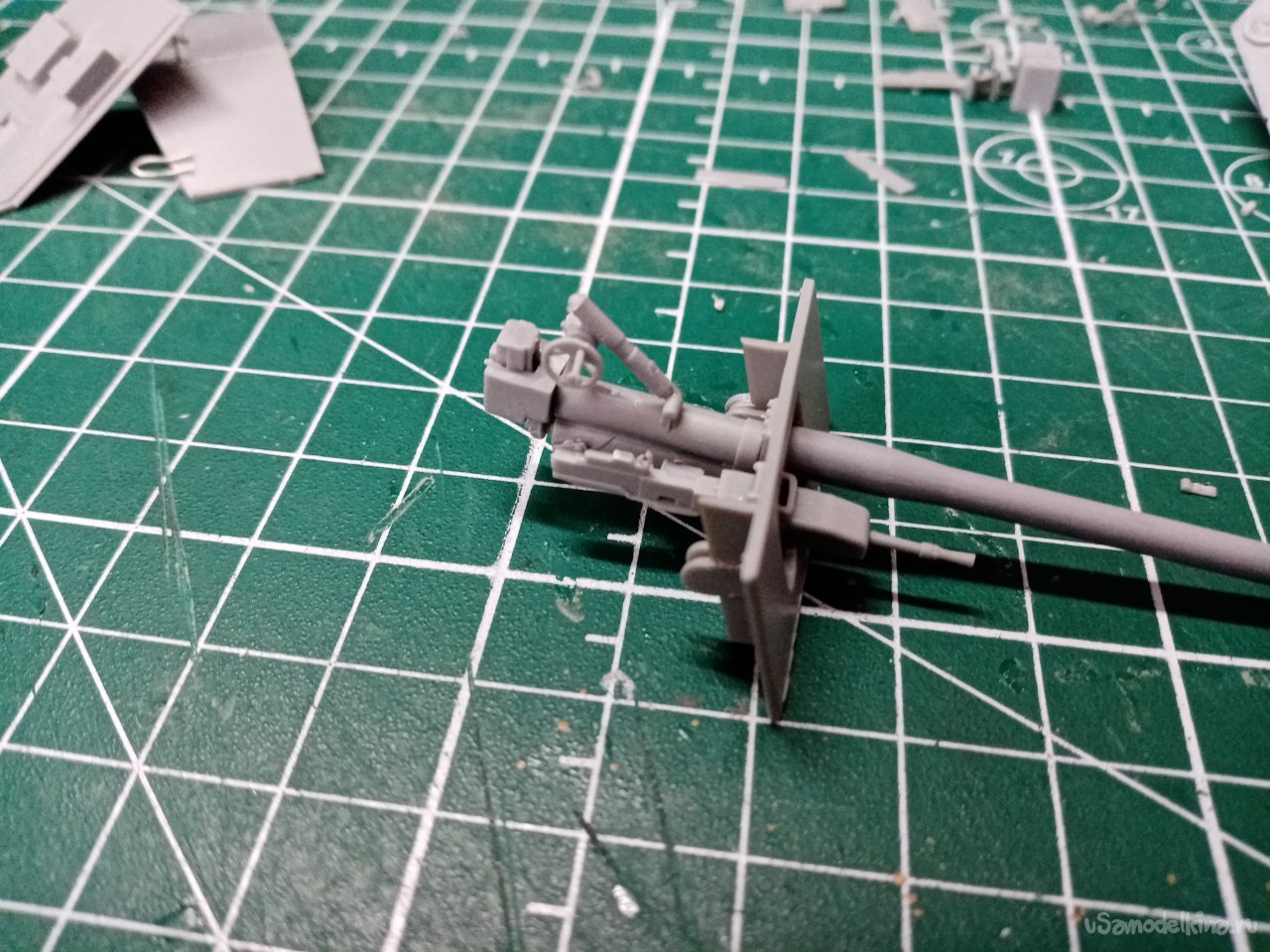

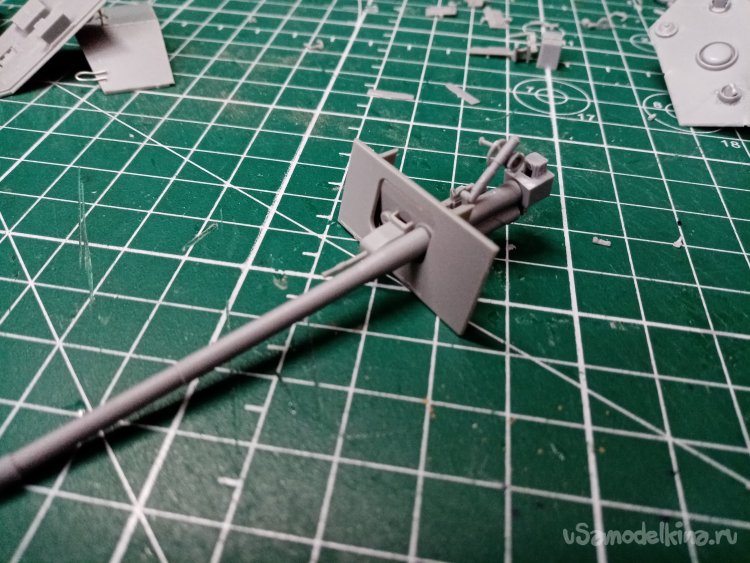

Возвращаюсь к пушке. Получилось собрать и весьма похоже без одной большой детали. Установил пушку и пулемет в маску башни. Внизу у пушки цилиндр с ручкой управления. И еще несколько мелких деталей, но их нет.

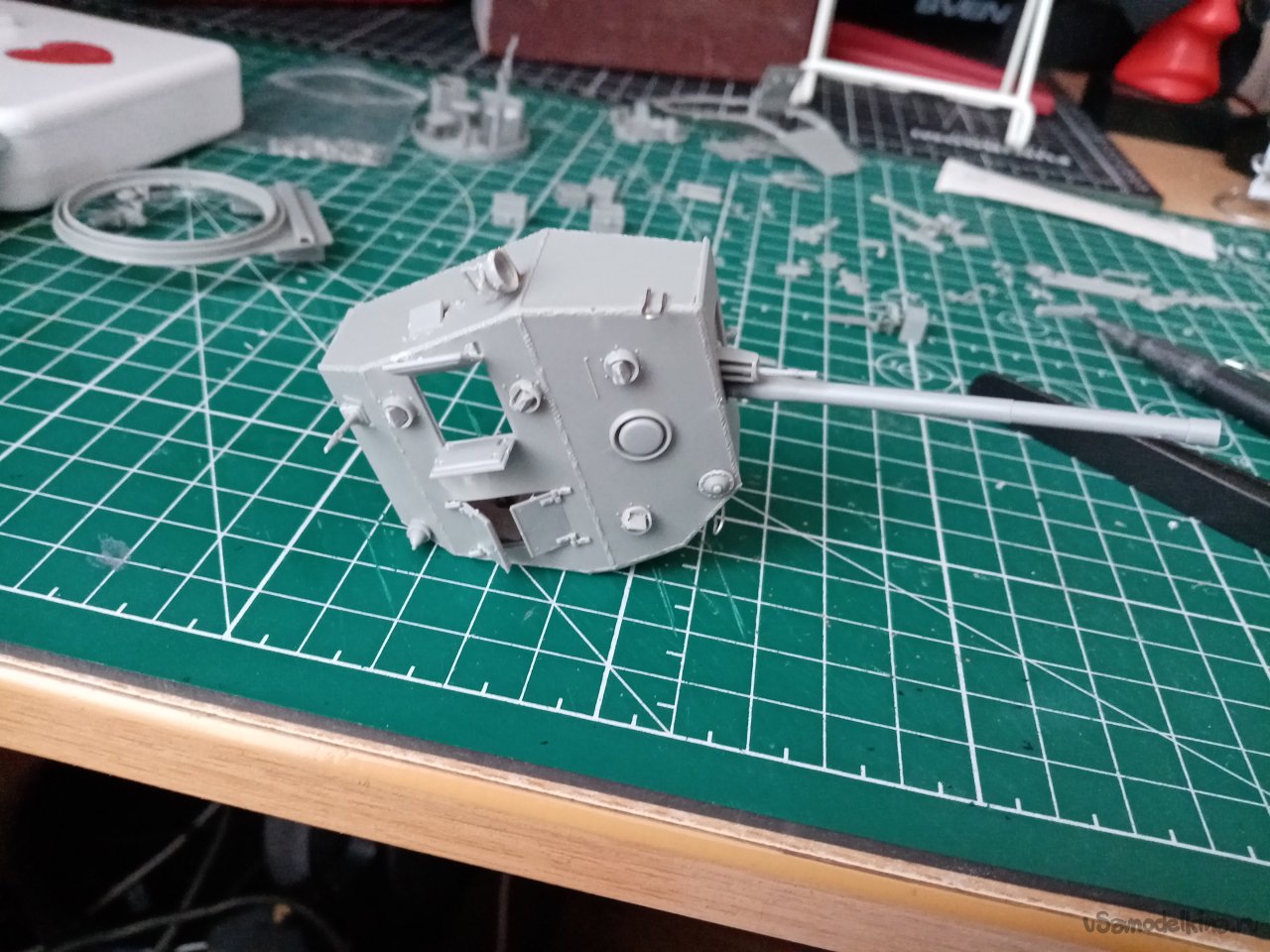

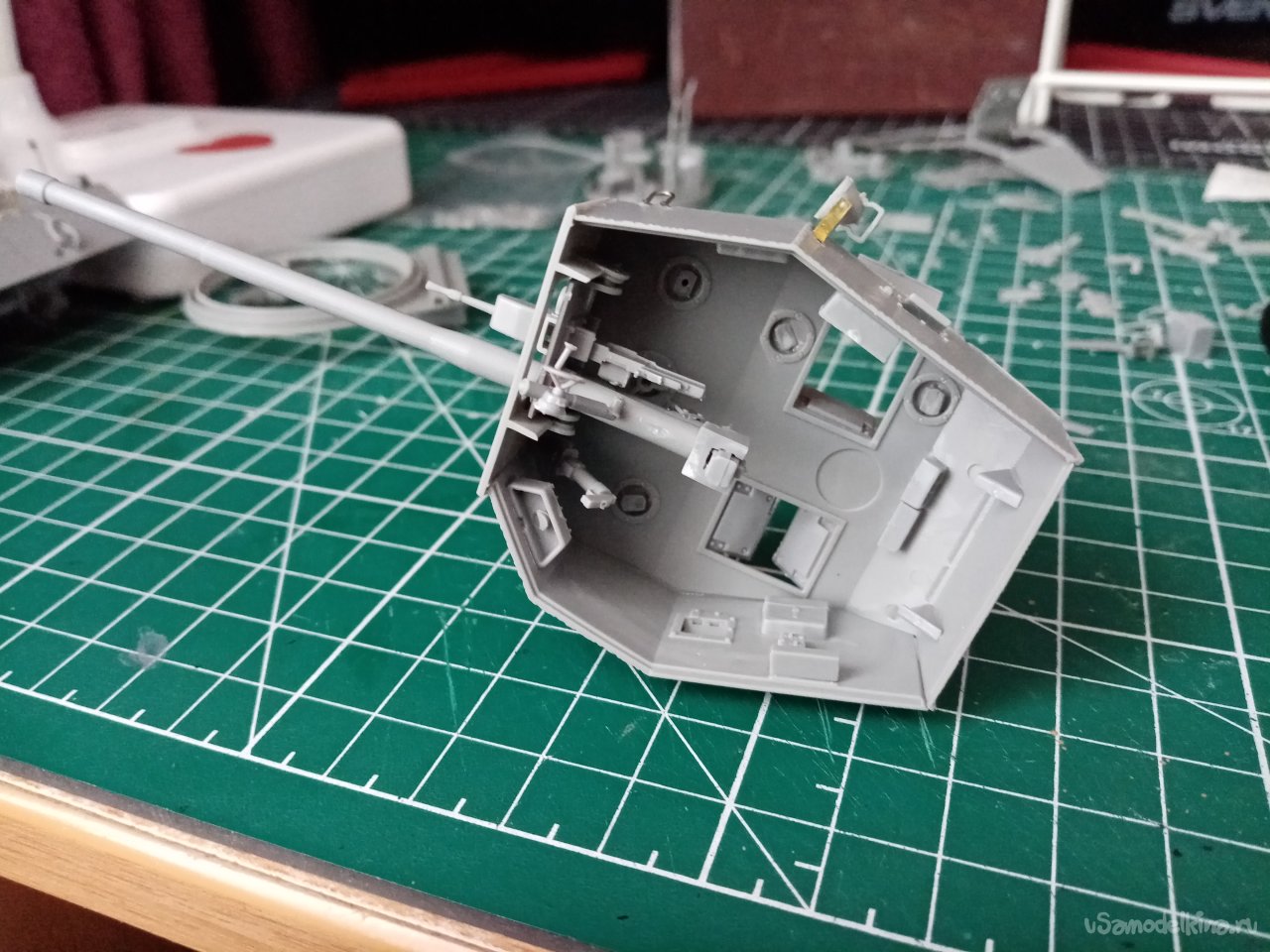

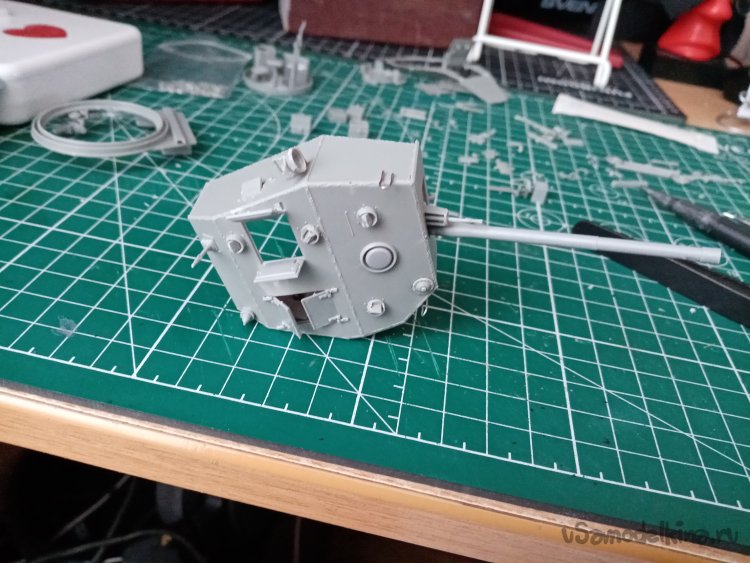

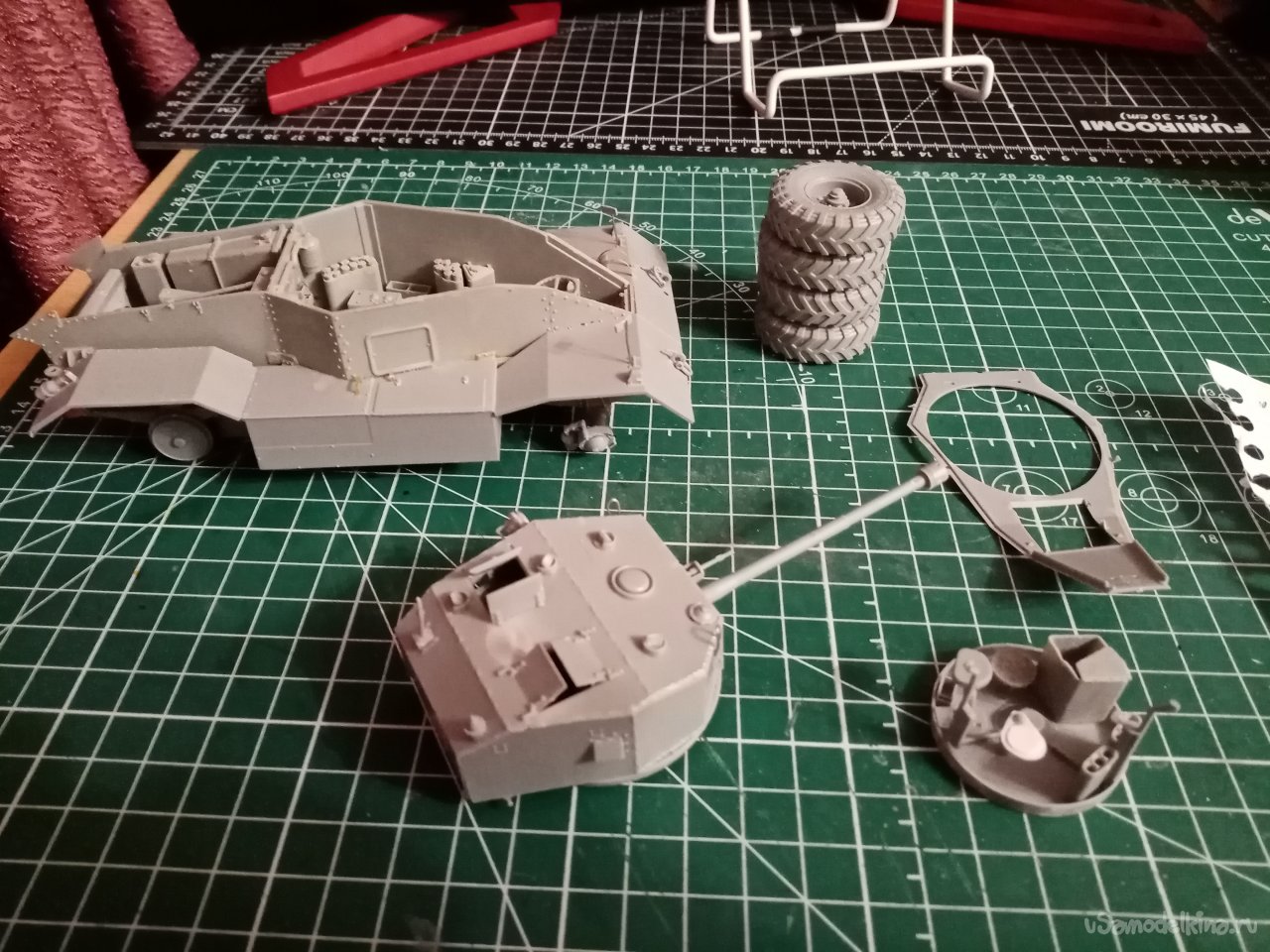

Собрал боковые стенки и крышку башни. От долгого хранения детали немного погнулись. Выправил, нанес клей и держал до полного склеивания. Брыкалась кривая крыша. Затем вклеил маску с пушкой.

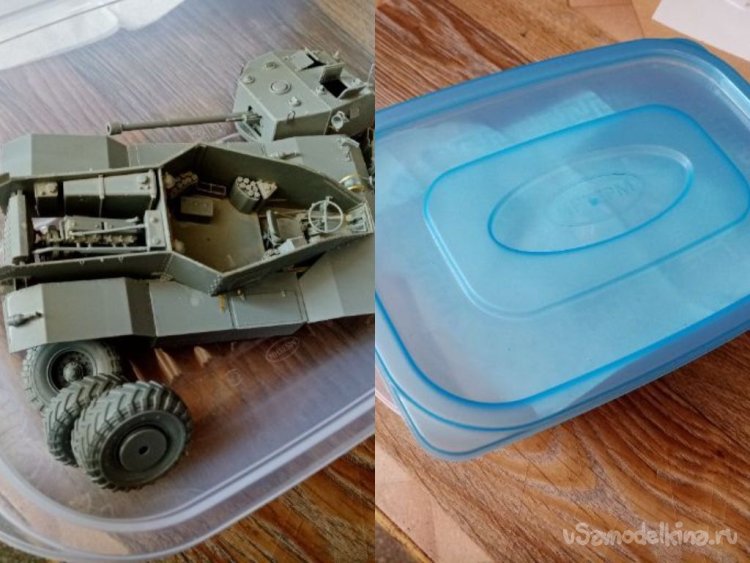

Некоторые детали можно окрашивать. Укладываю в транспортный контейнер и перемещаю в моделку.

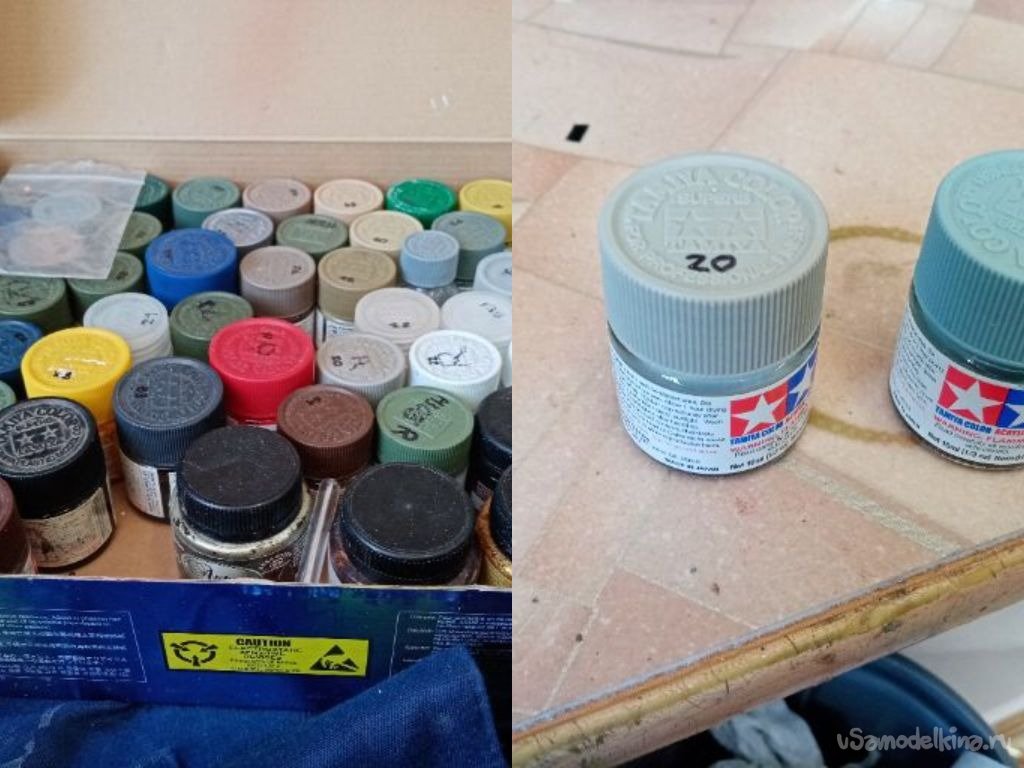

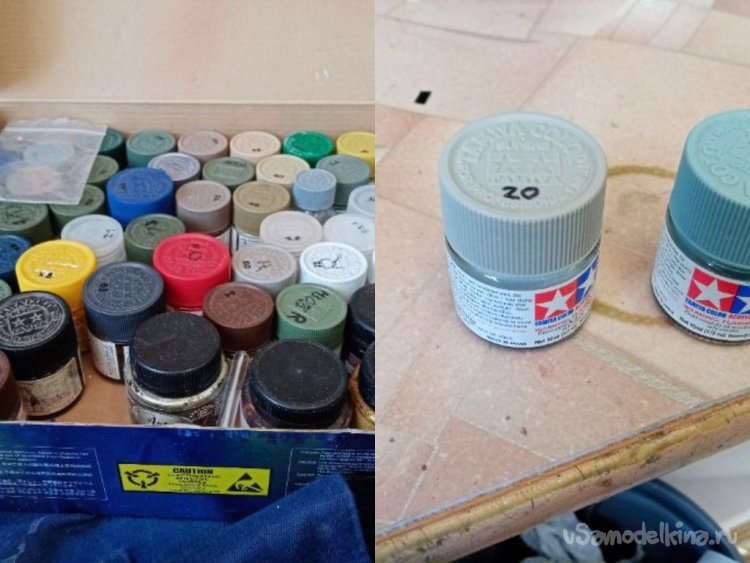

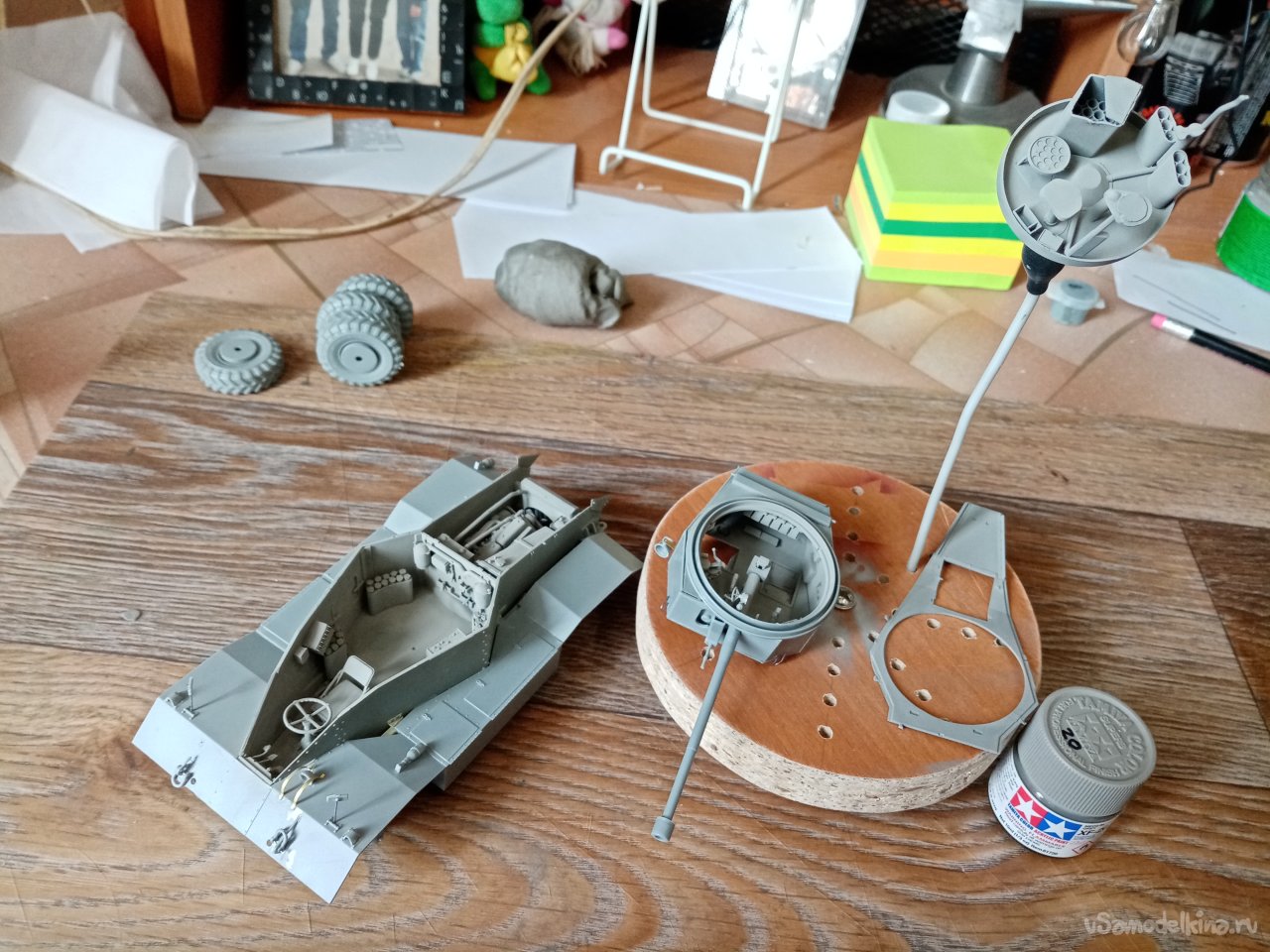

Внутри корпуса пойдет светло серая краска от тамии. Все что можно окрашиваю внутри корпуса и башни.

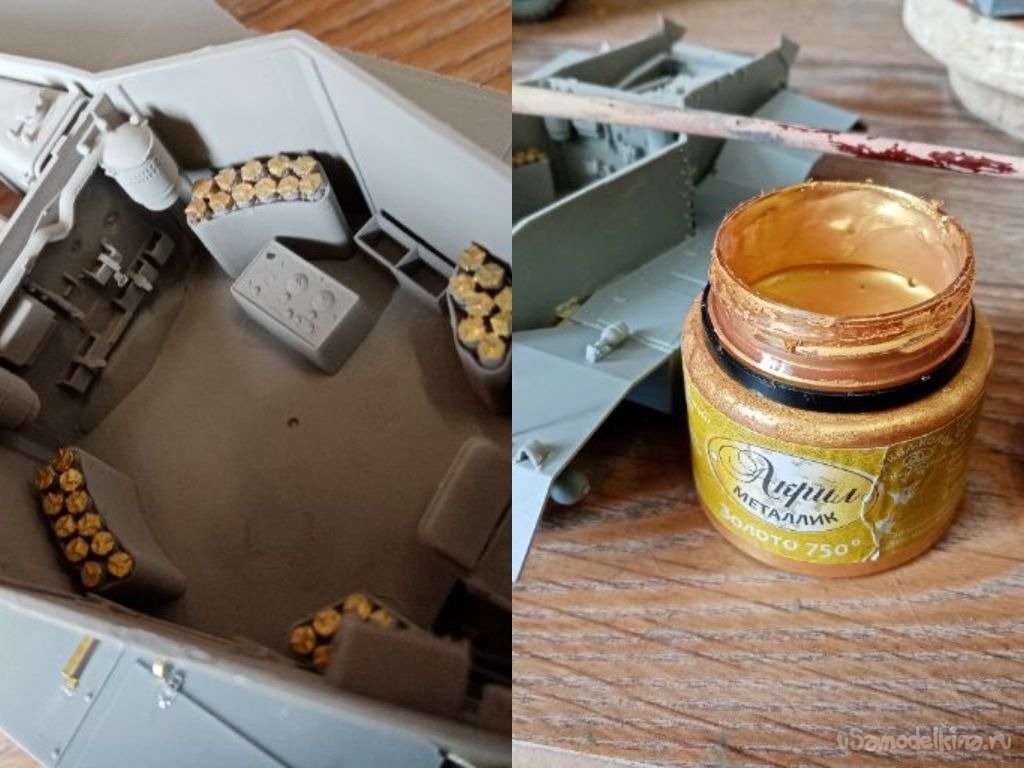

Снаряды бронзой.

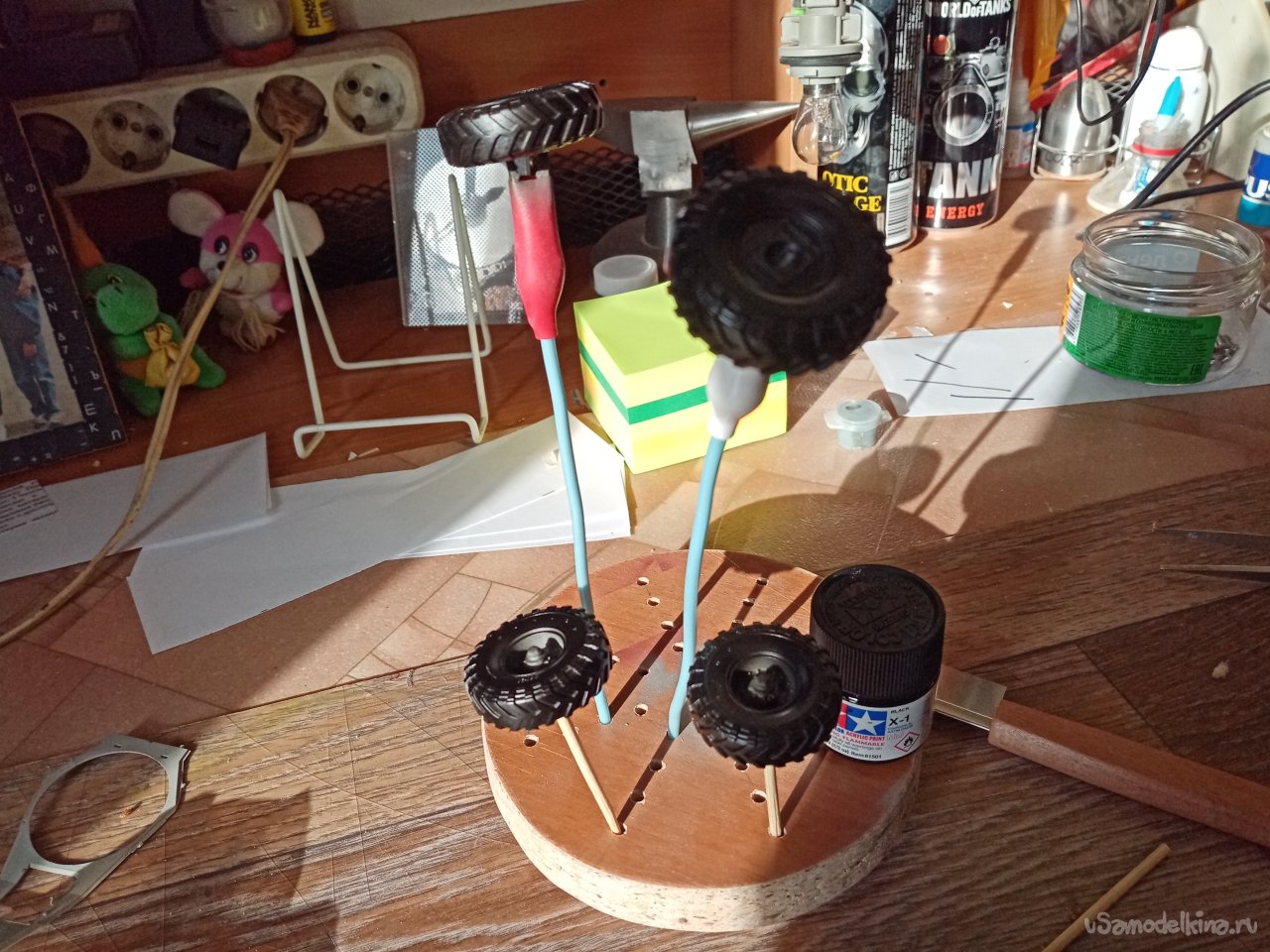

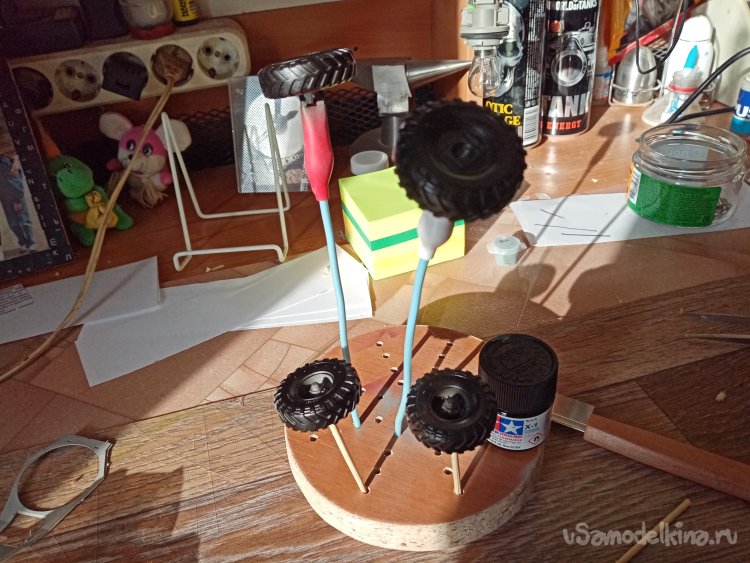

Колеса черной краской.

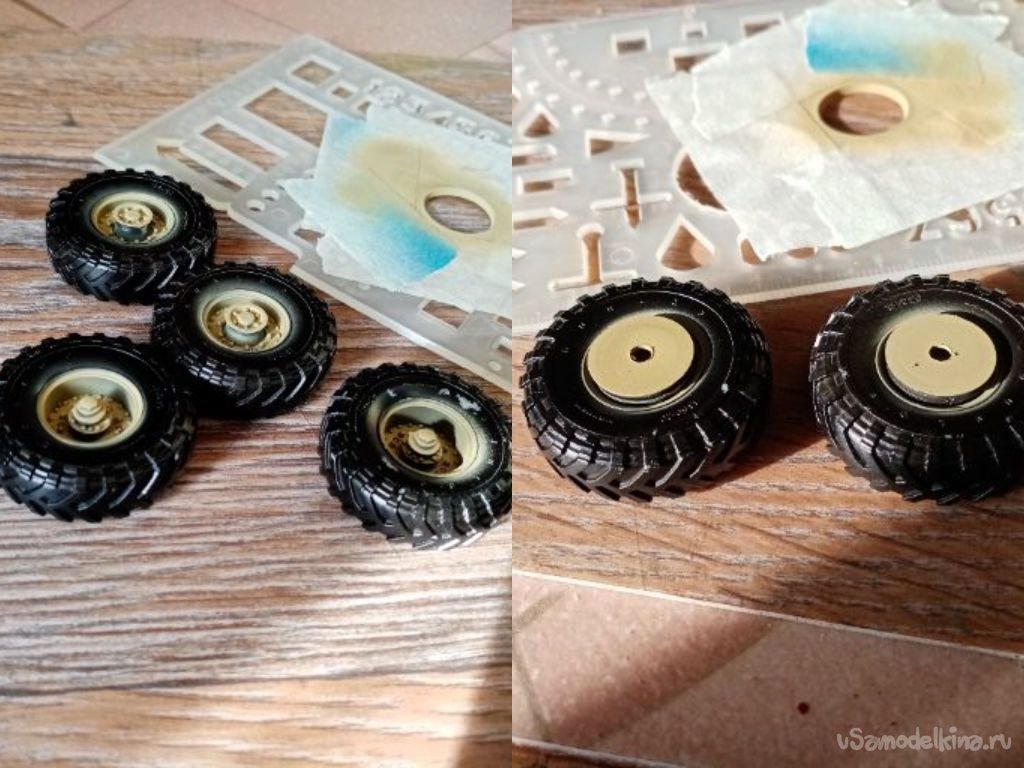

Перехожу к песочной окраски внешней части корпуса. Сначала пробую на колесах. На офицерской линейке подобрал отверстие по размеру. Все сбоку заклеил малярным скотчем. Окрасил. Цвет мне понравился.

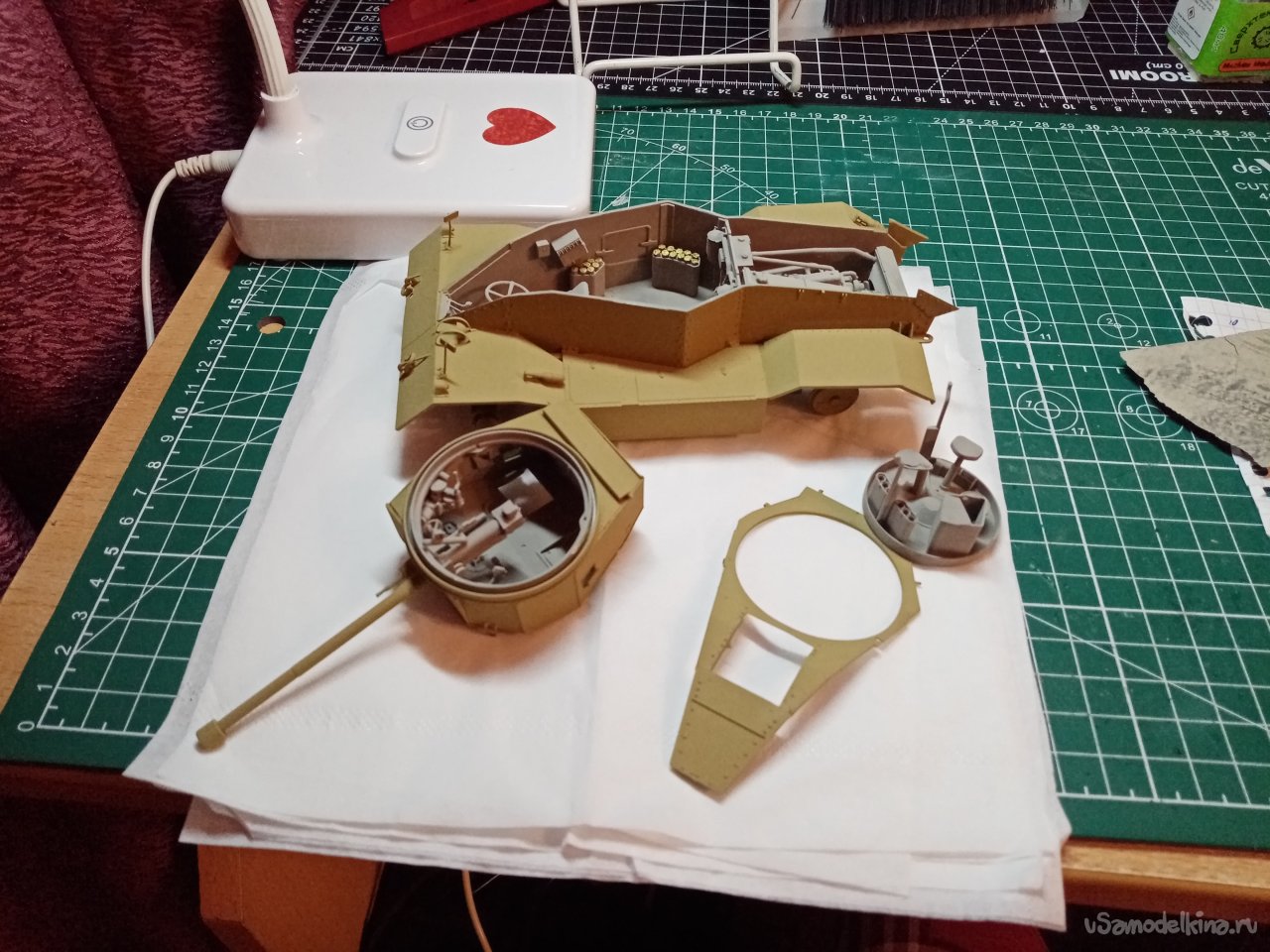

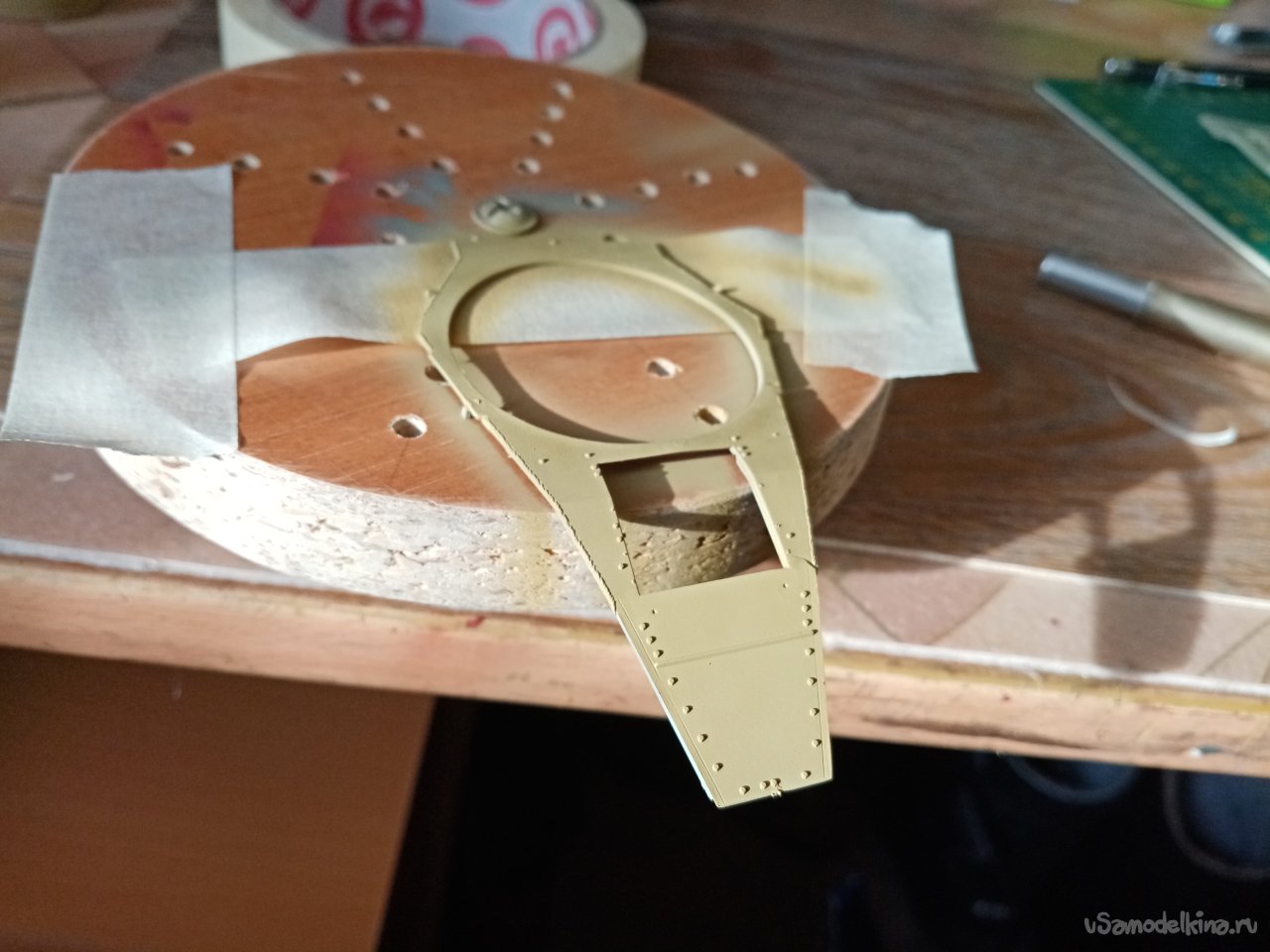

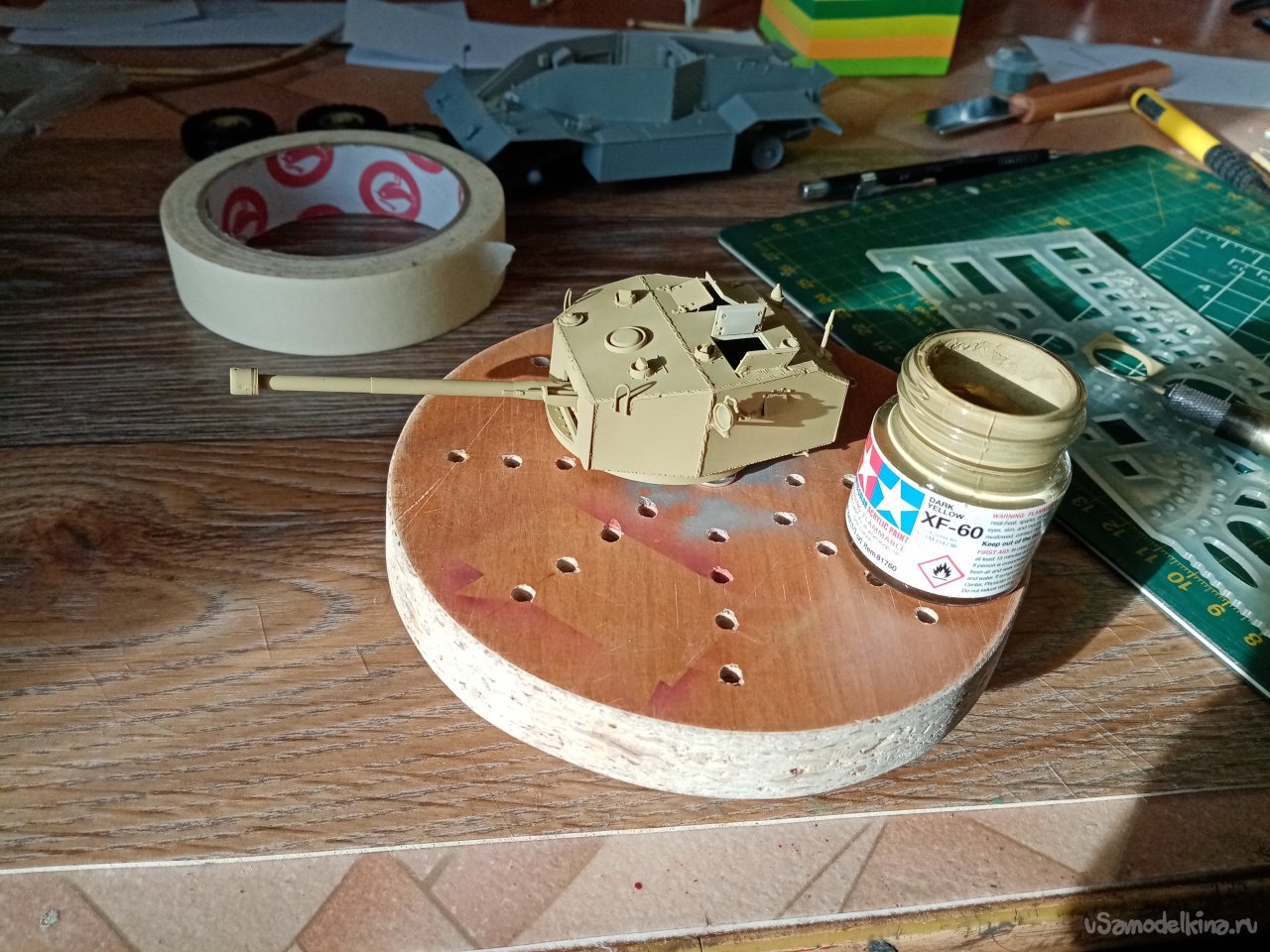

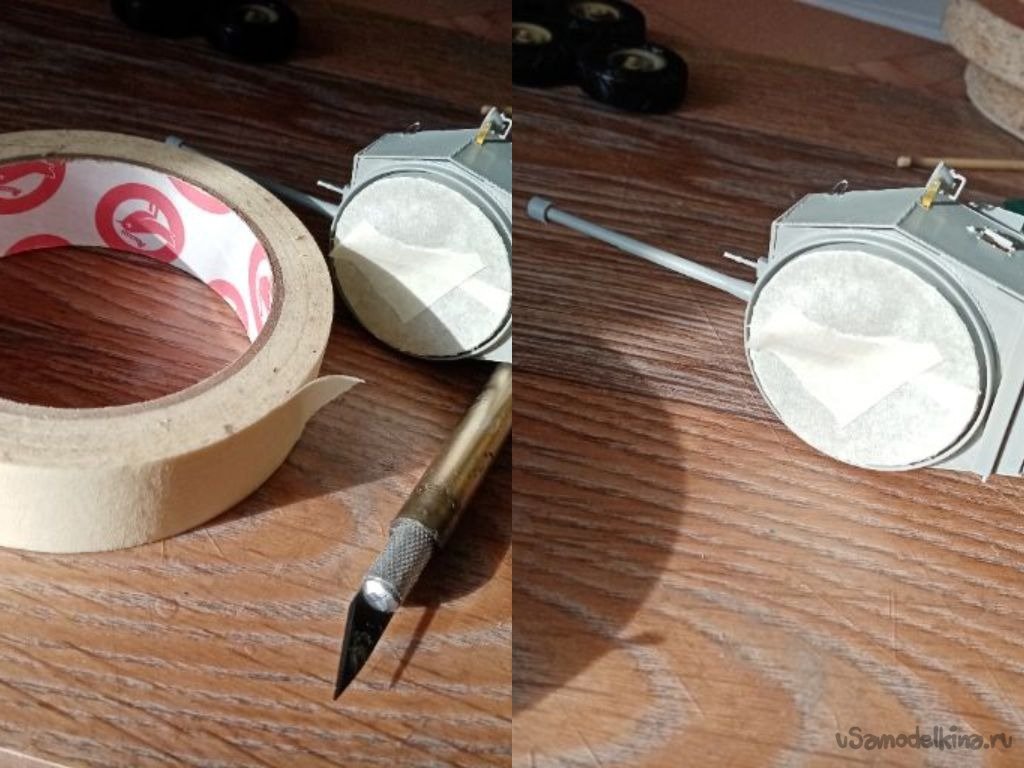

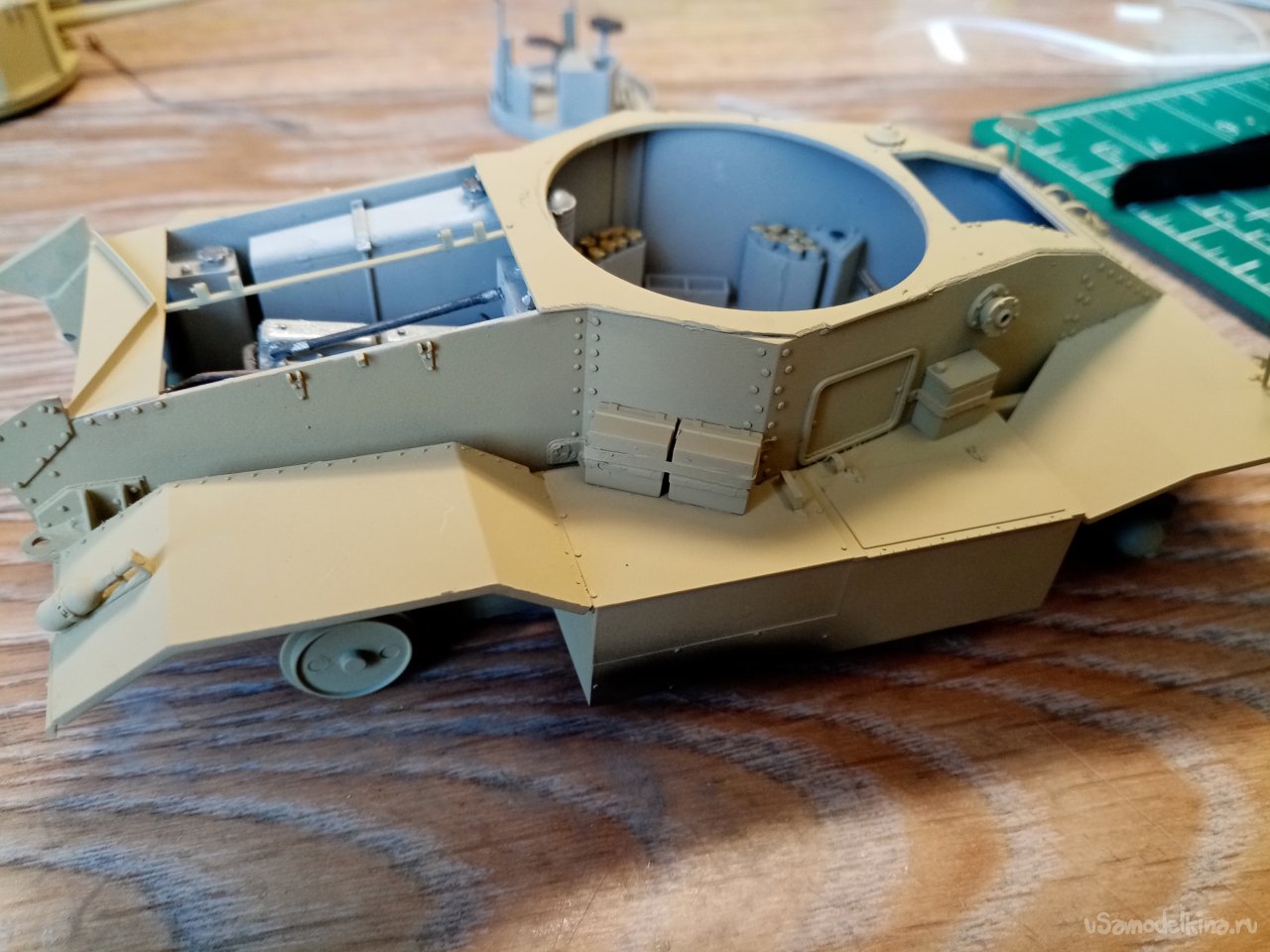

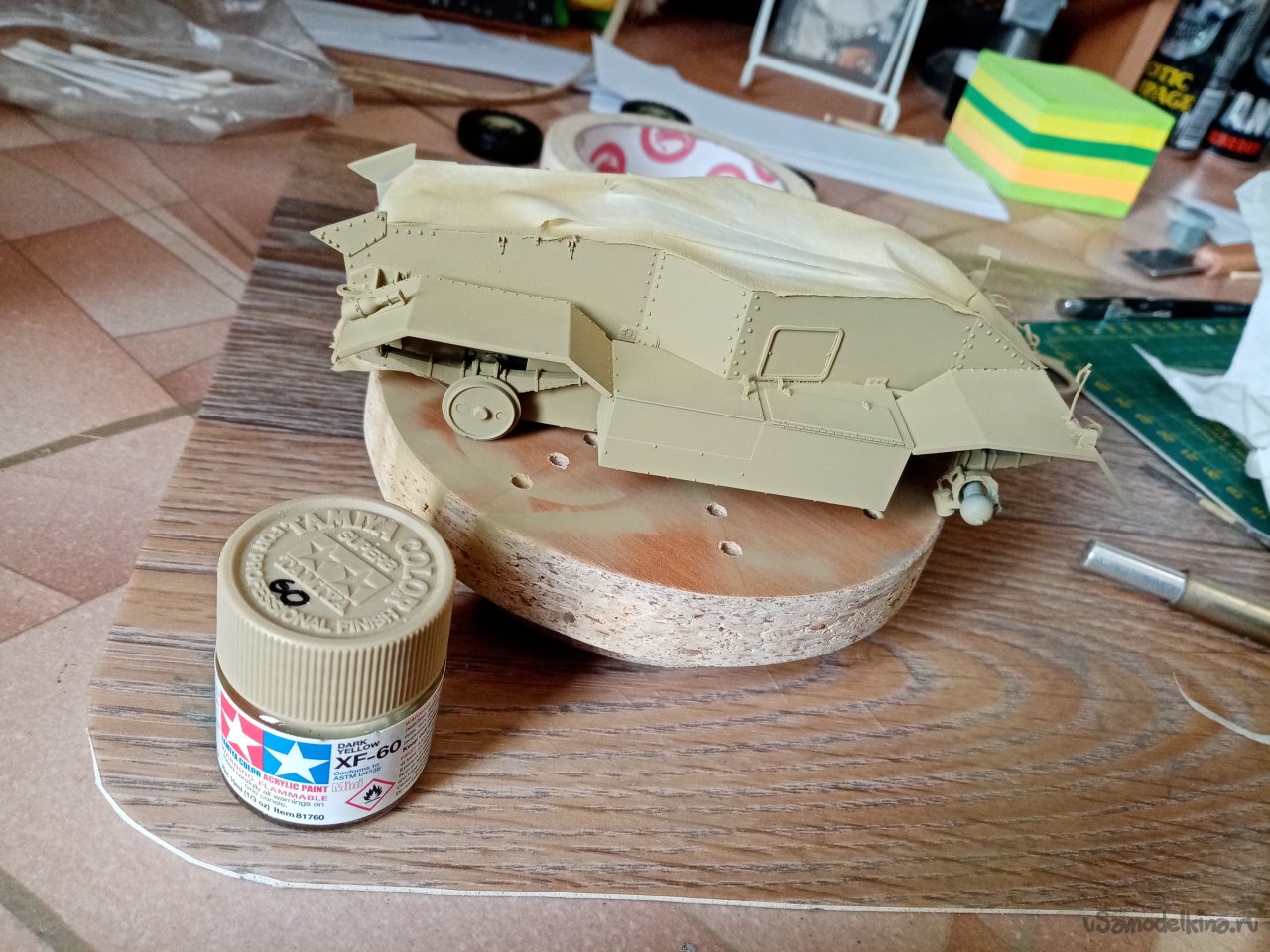

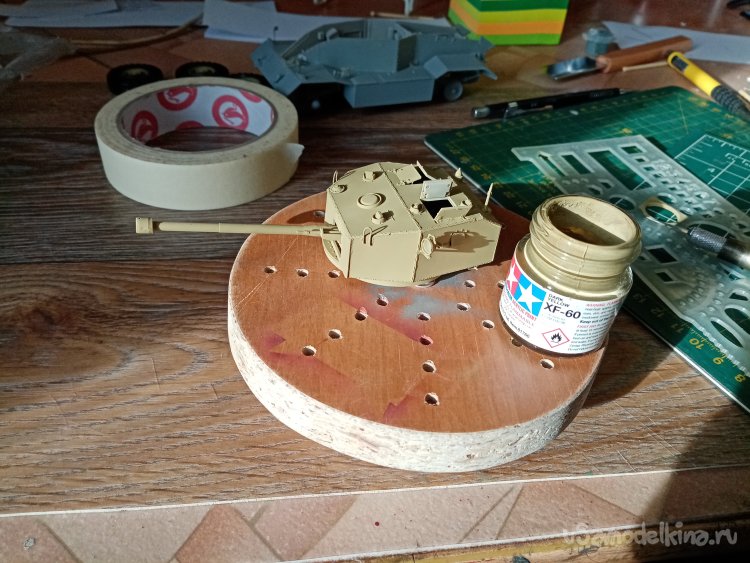

Заклеиваю скотчем нижний погон башни. Окрашиваю все, что можно в песочный.

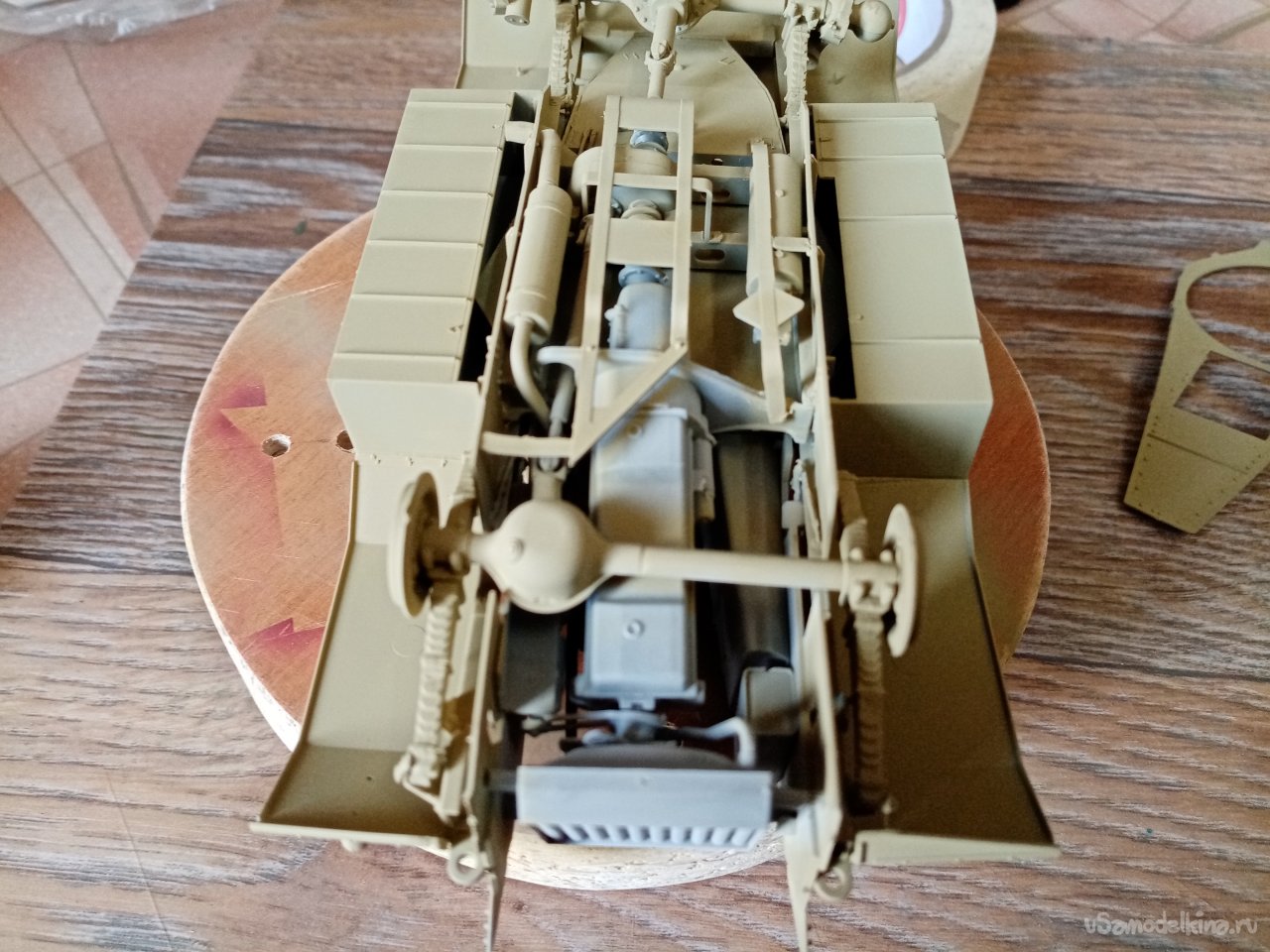

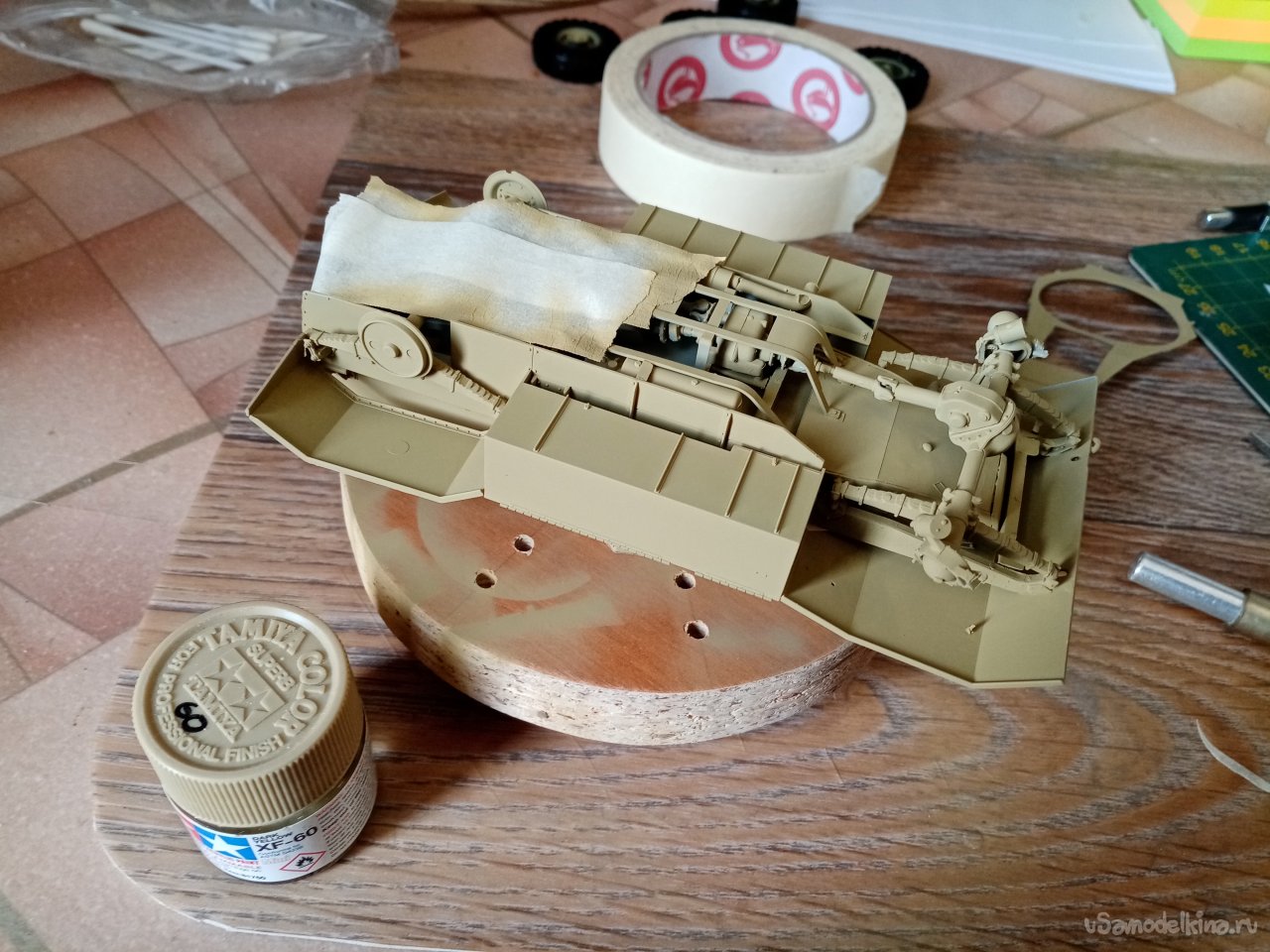

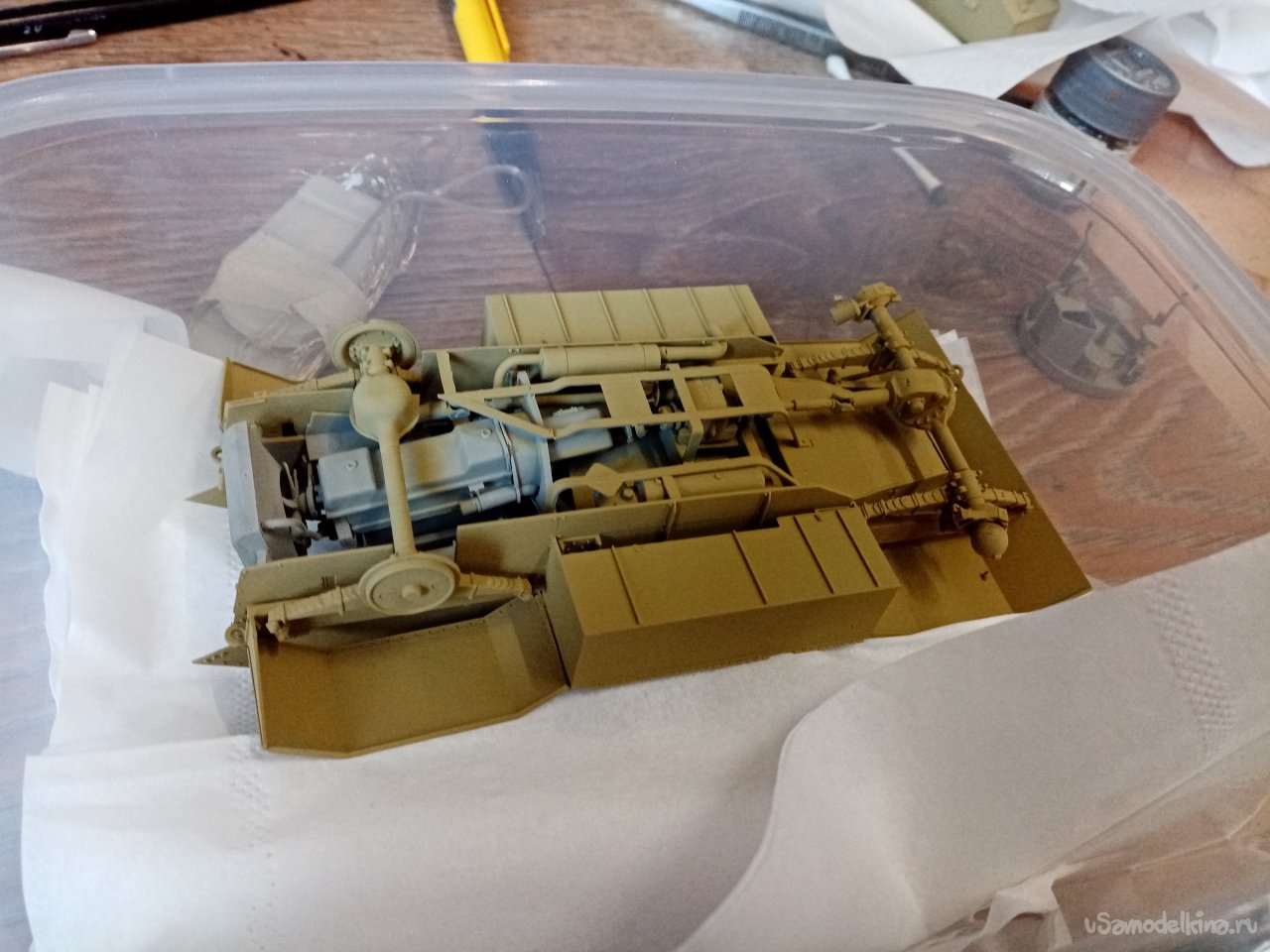

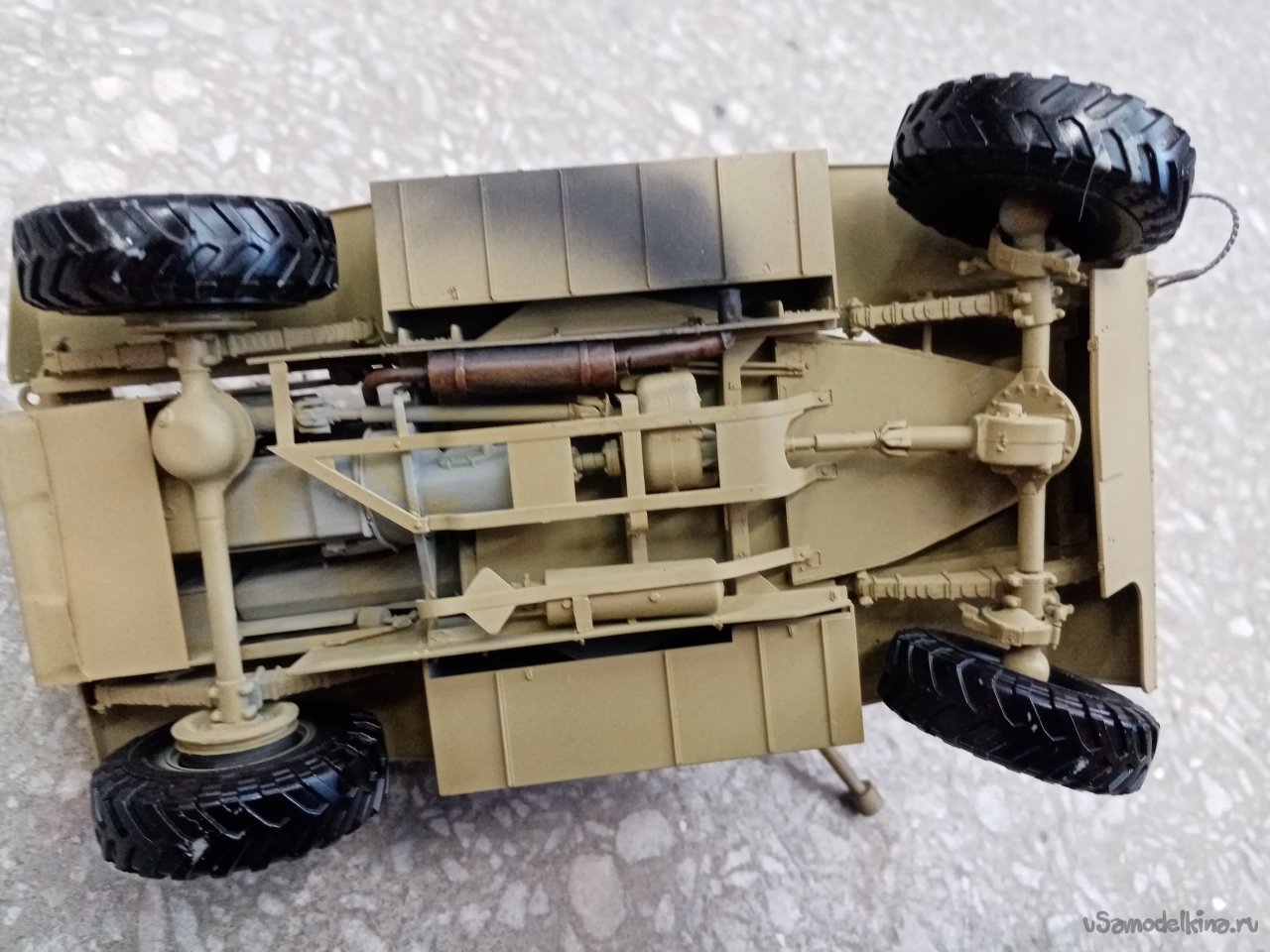

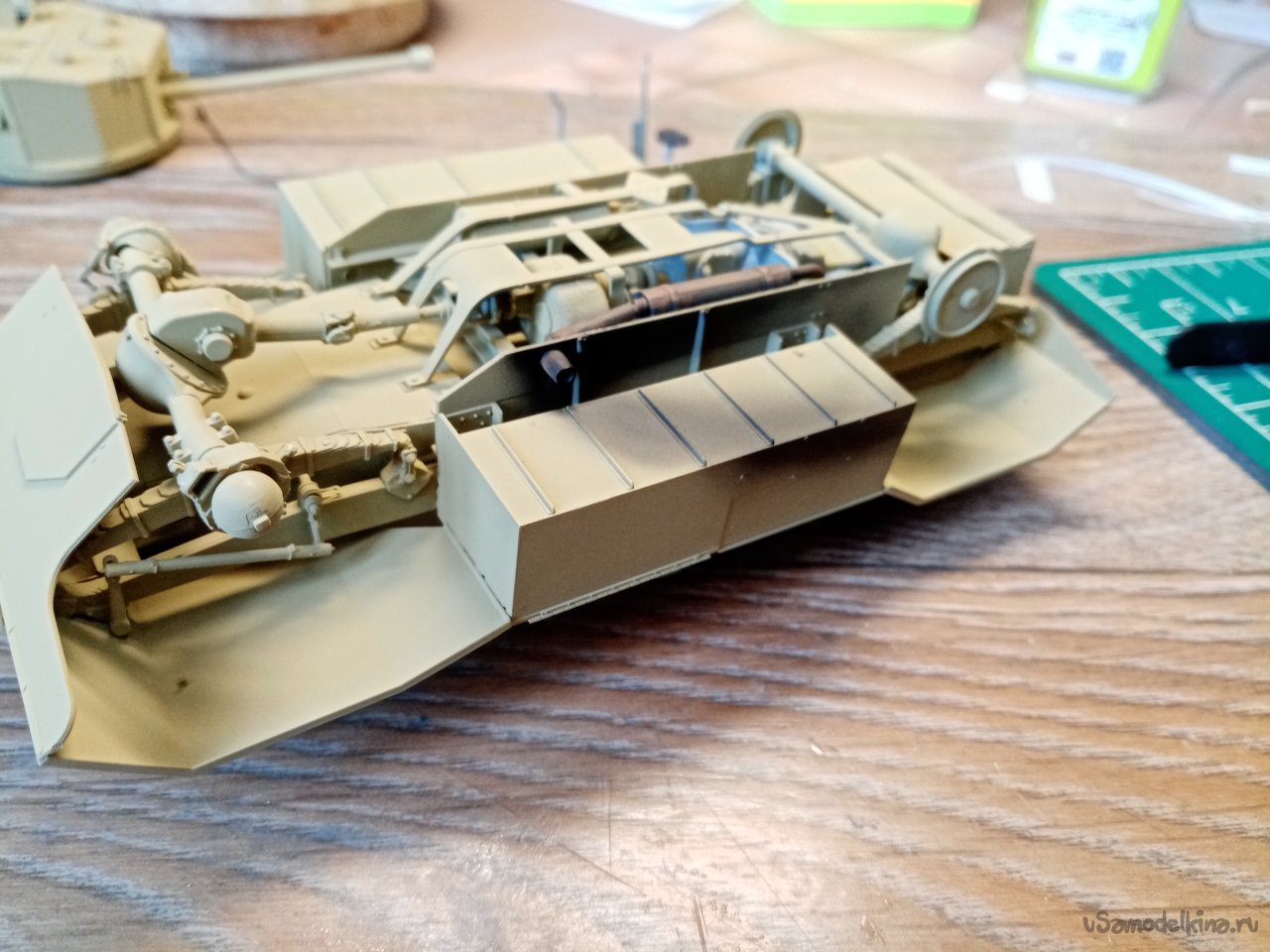

Закрываю двигатель и окрашиваю пузико.
Затем прохожусь по отдельным элементам тонким аэрографом.
Броневик едет домой. Буду окрашивать кистью некоторые детали.

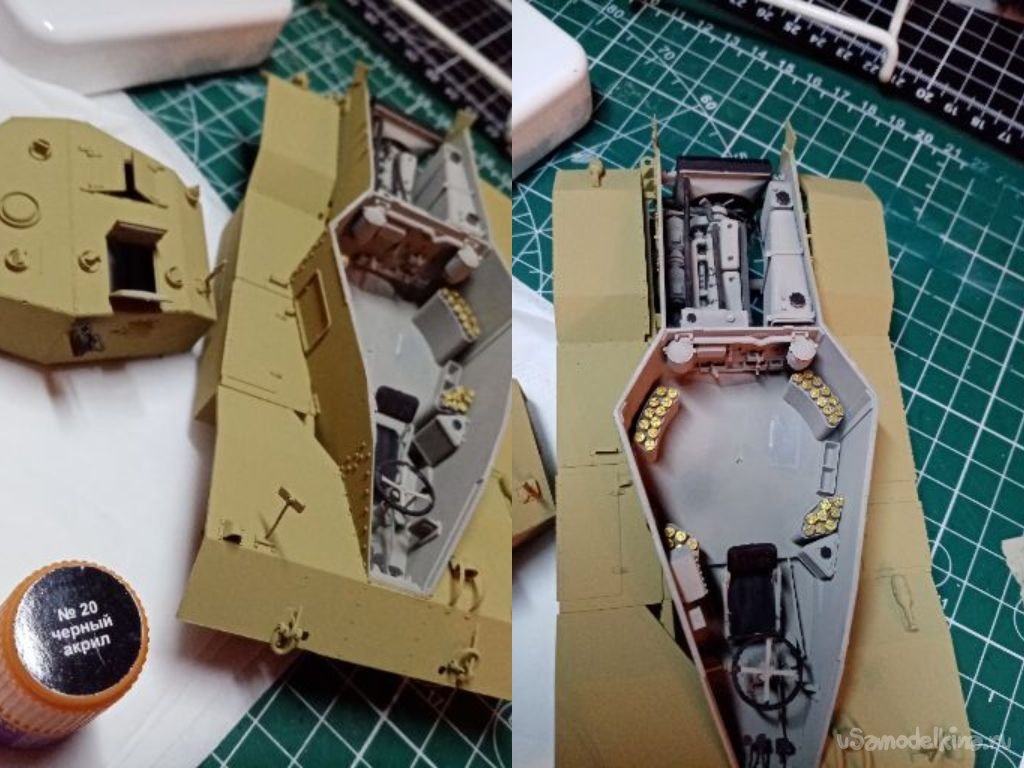

В бой идет черный от звезды.
Стальной.

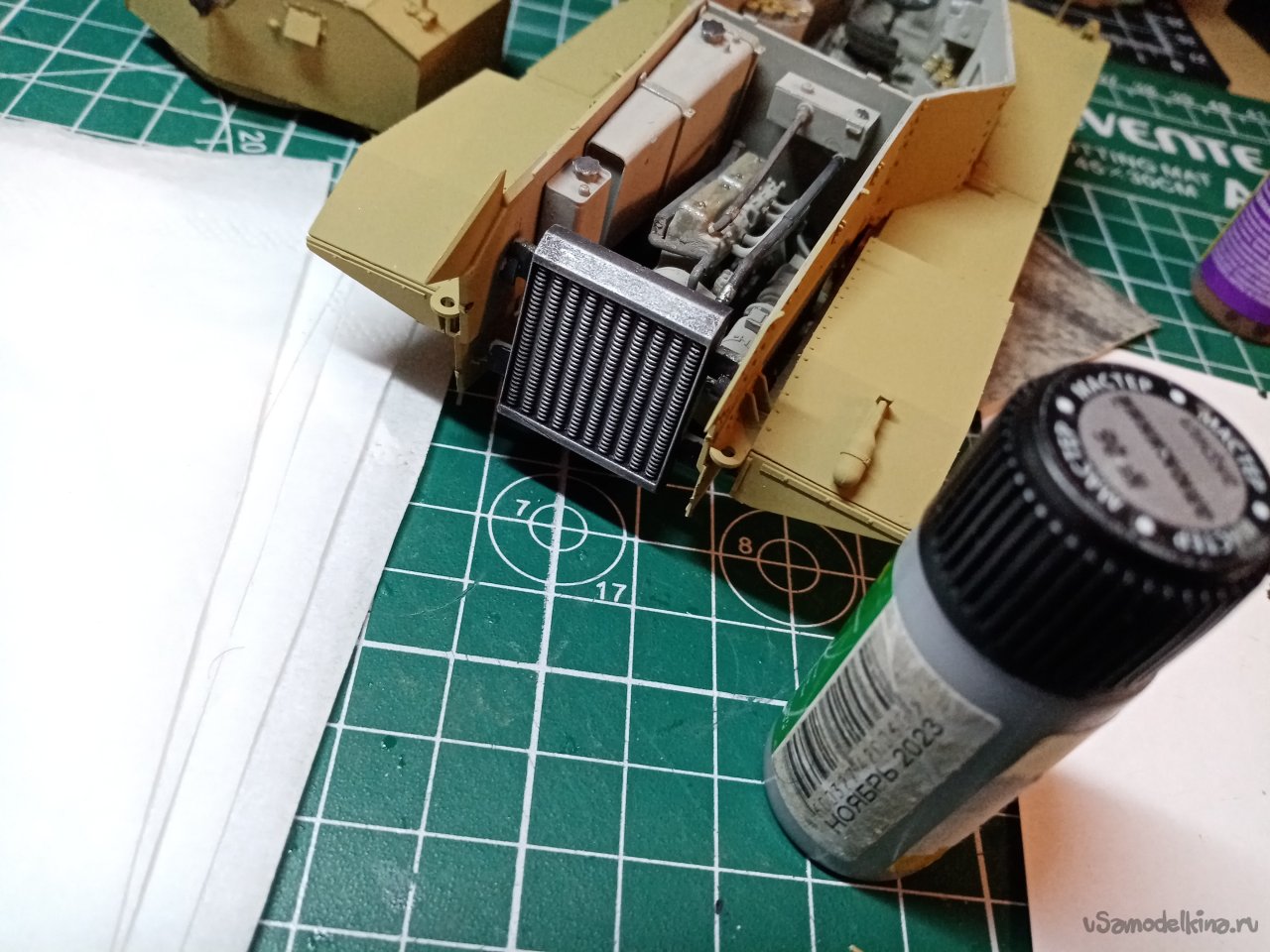

Алюминий «сухой кистью» по черному радиатору. Организую металлический блеск. Радиатор мне сильно понравился.

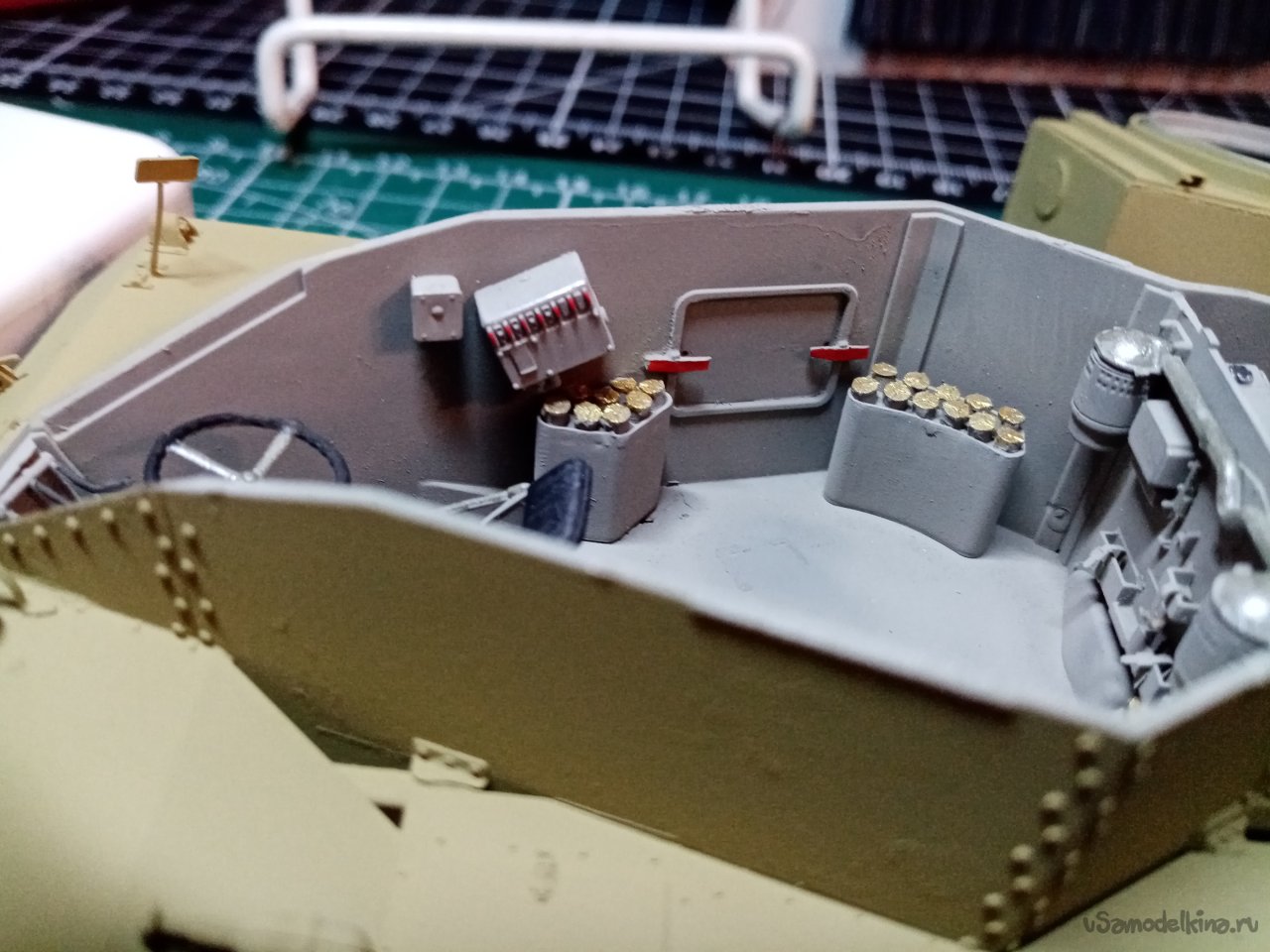

Красным ручки открытия люка с внутренней стороны. И какие-то кнопочки на коробке справа.

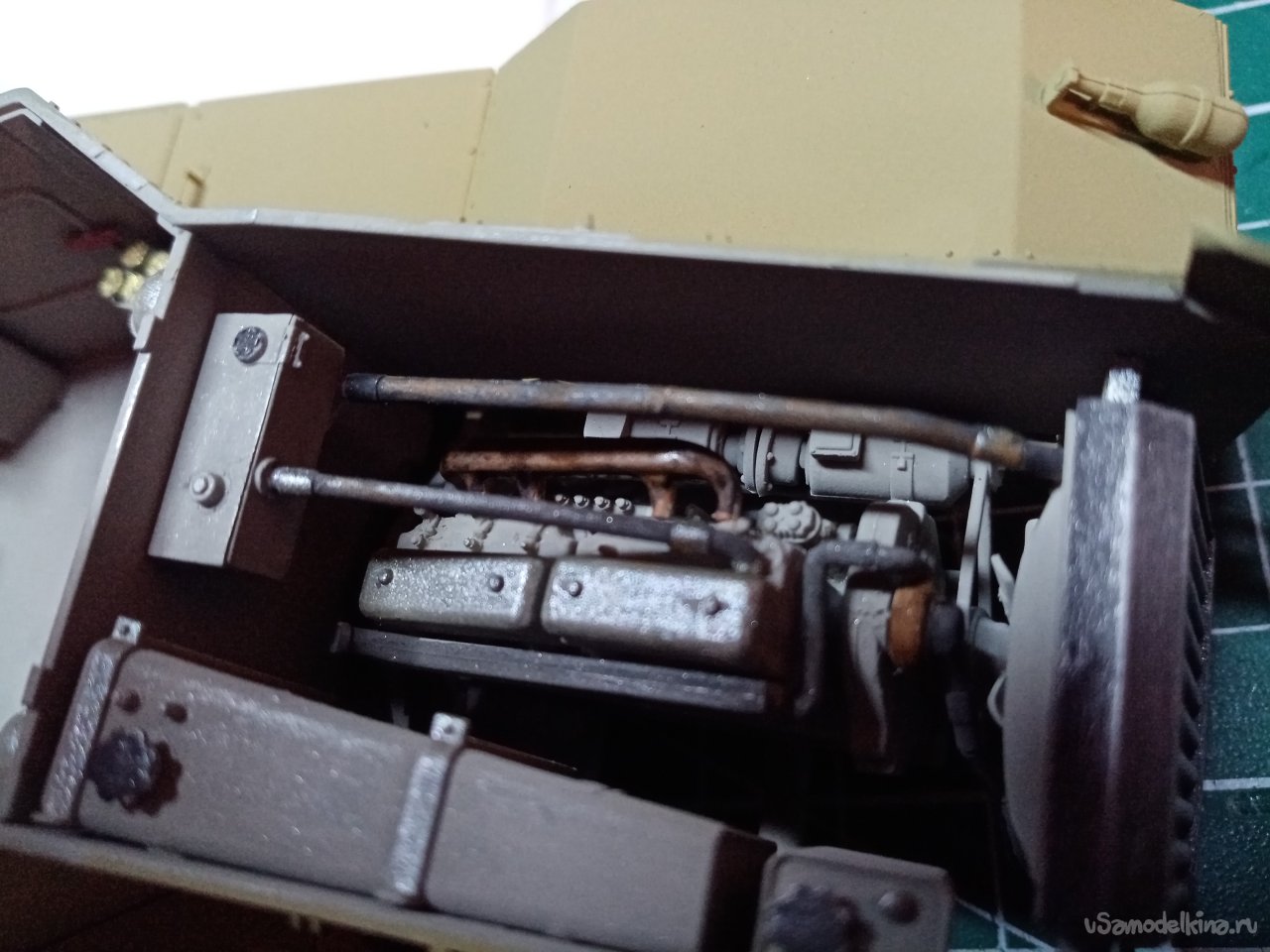

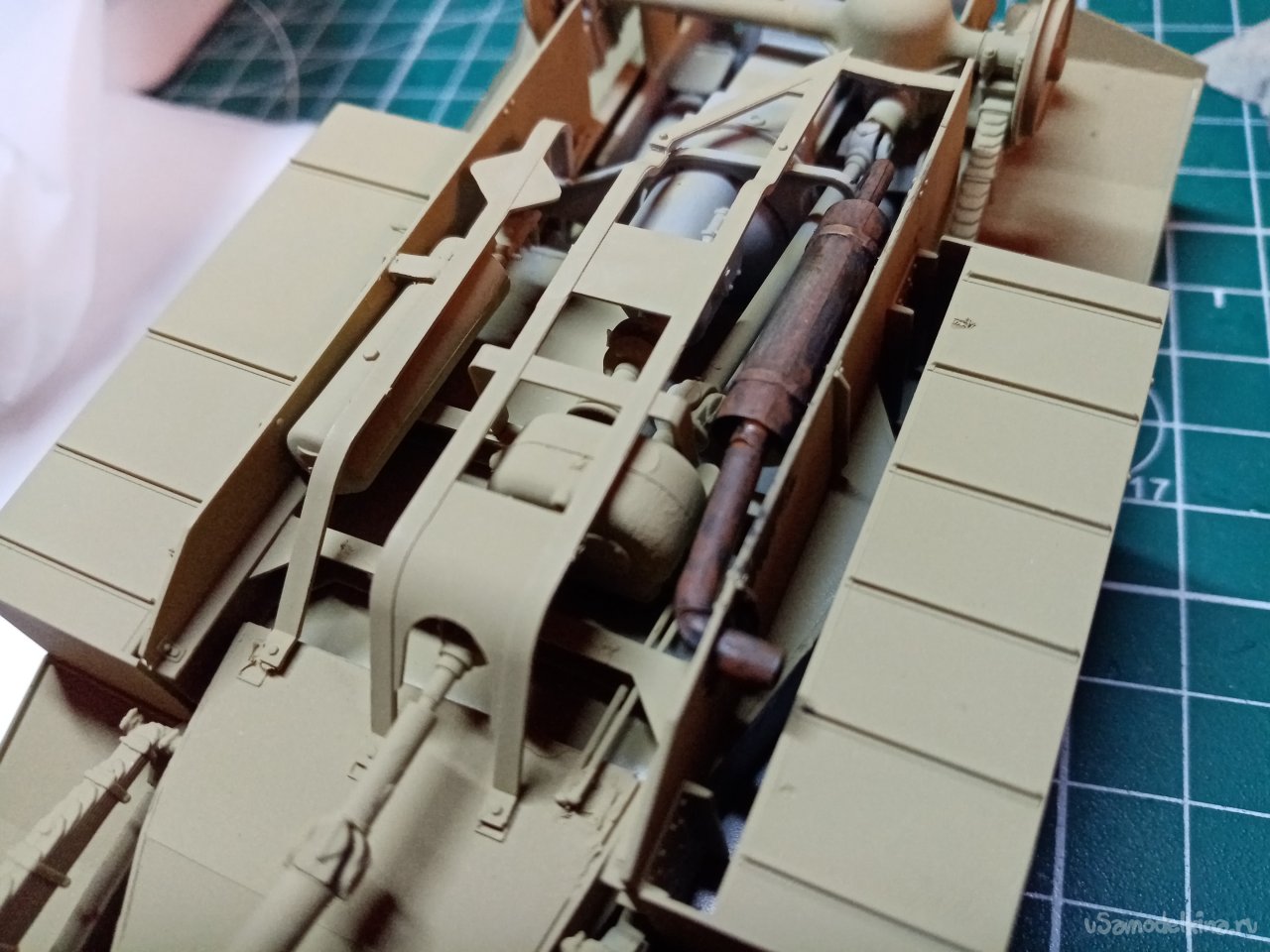

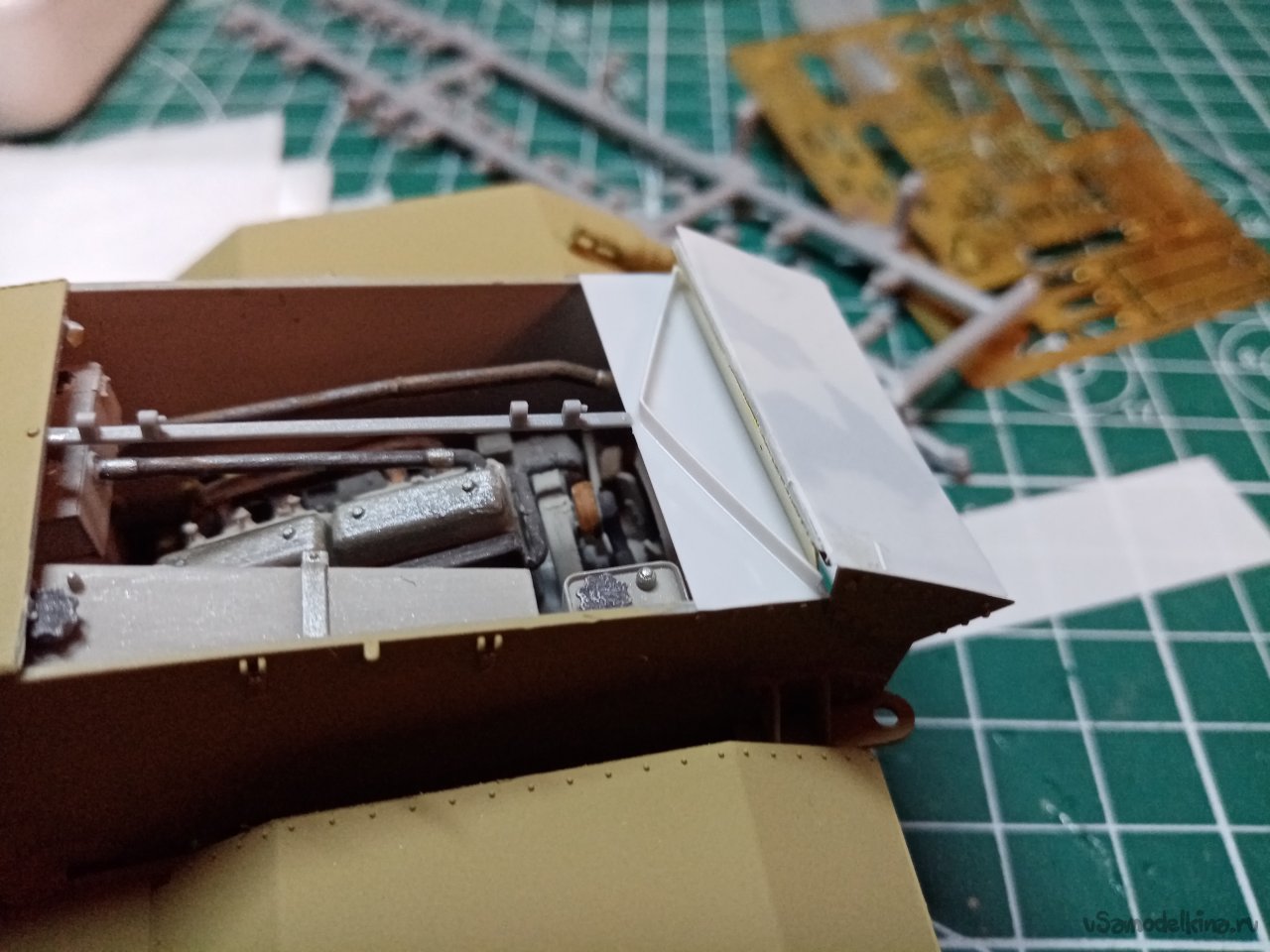

Разрисовываю ржавчиной выхлопную трубу и выпускной коллектор двигателя. Немного стали и черного на сам двигатель. Жаль конечно. Можно было поиздеваться над ним до установки в корпус. В запале вдохновения как то упустил этот момент.

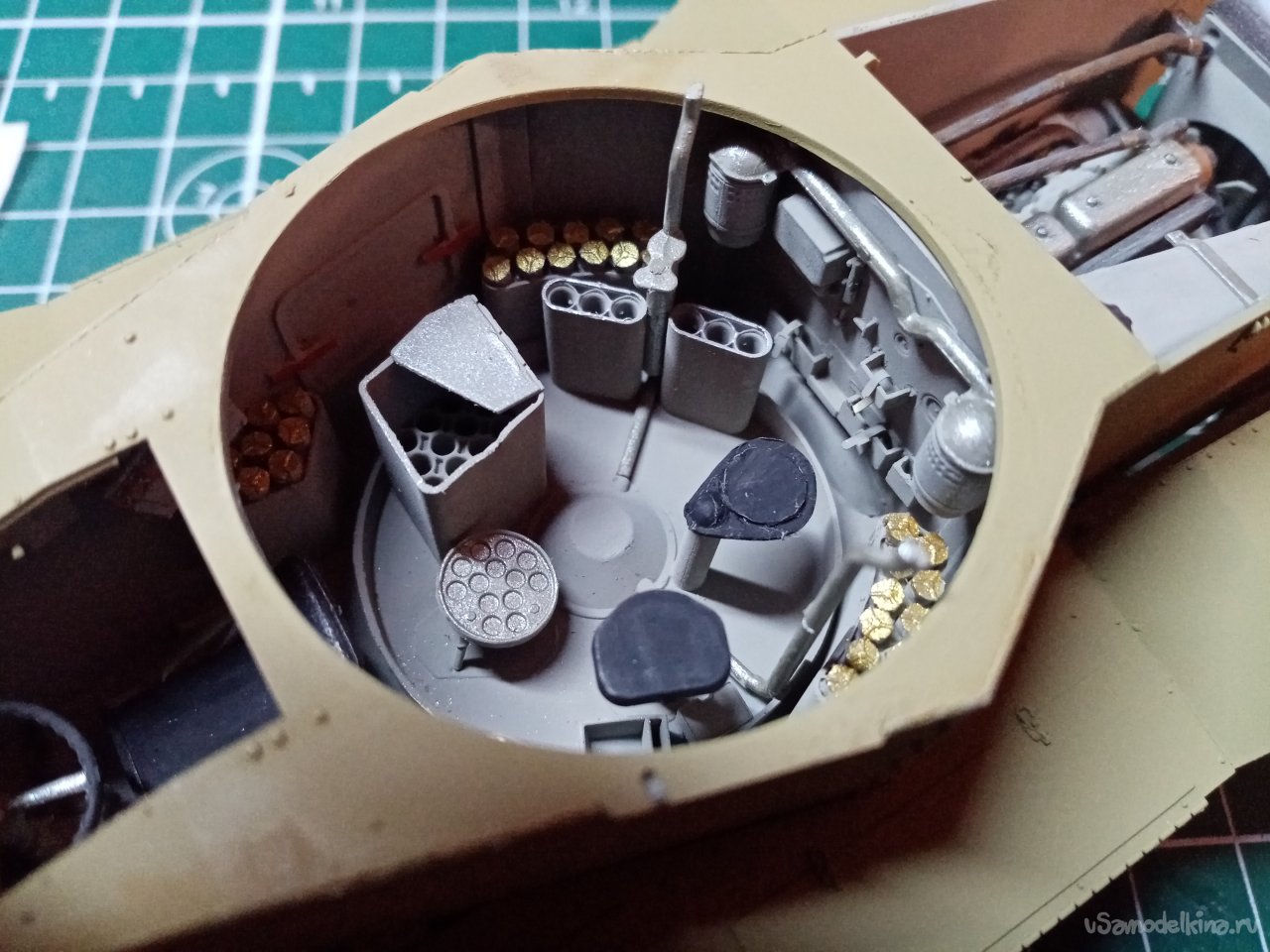

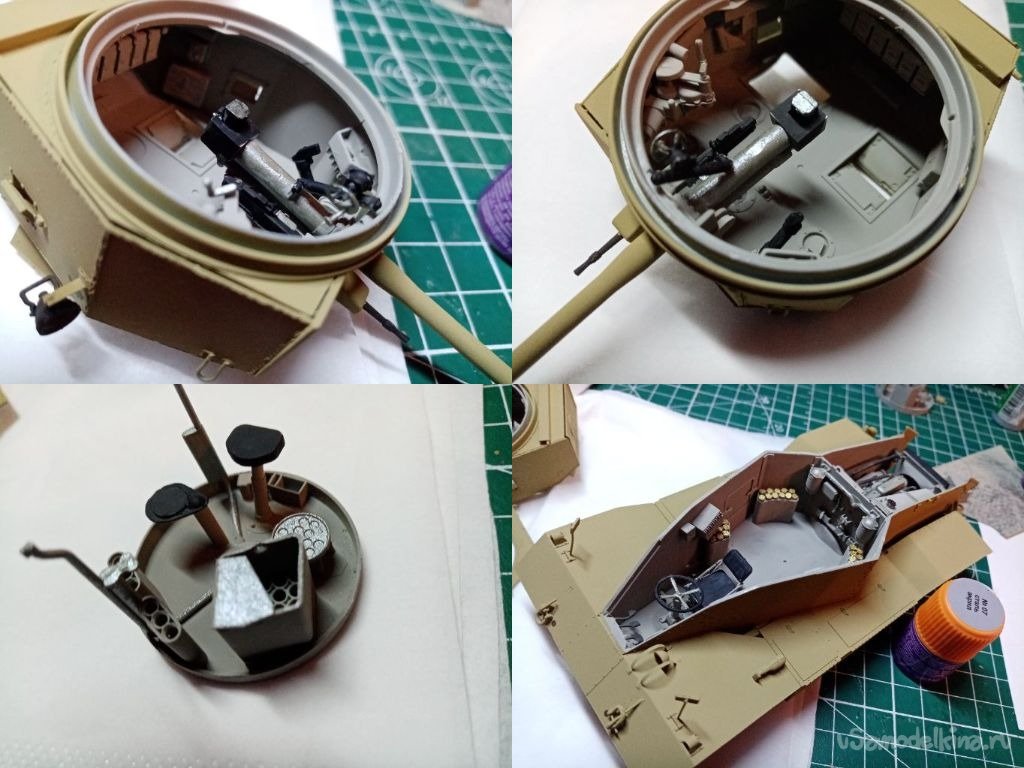

Раскрасил сталью и черным поворотную платформу башни. Уставил внутрь корпуса.

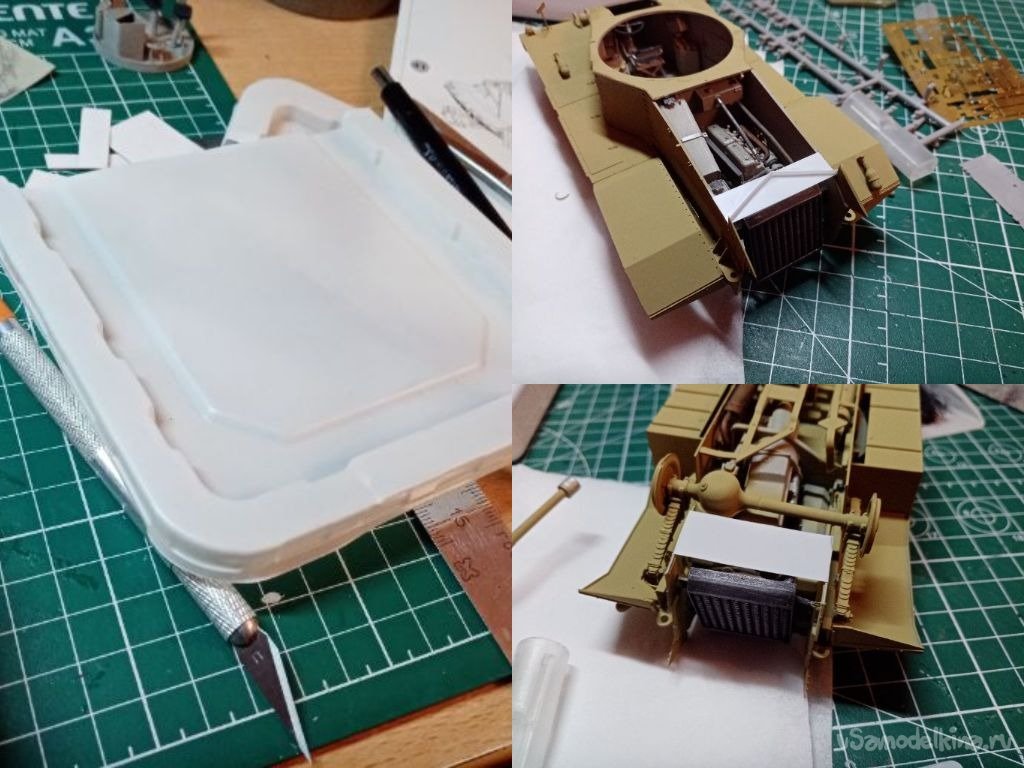

Не хватает броневых листов в корме корпуса. Вырезаю детали из крышки от доширака. Кормовой лист полностью закрывает радиатор. Красивый такой. Решил не закрывать. Вырезал броню по меньше размером. Верхний броневой лист с вертикальными ребрами вклеил на место.
Какая о крышка с трубками и пластинками травленки. Склеил и установил на место. Корма практически готова.

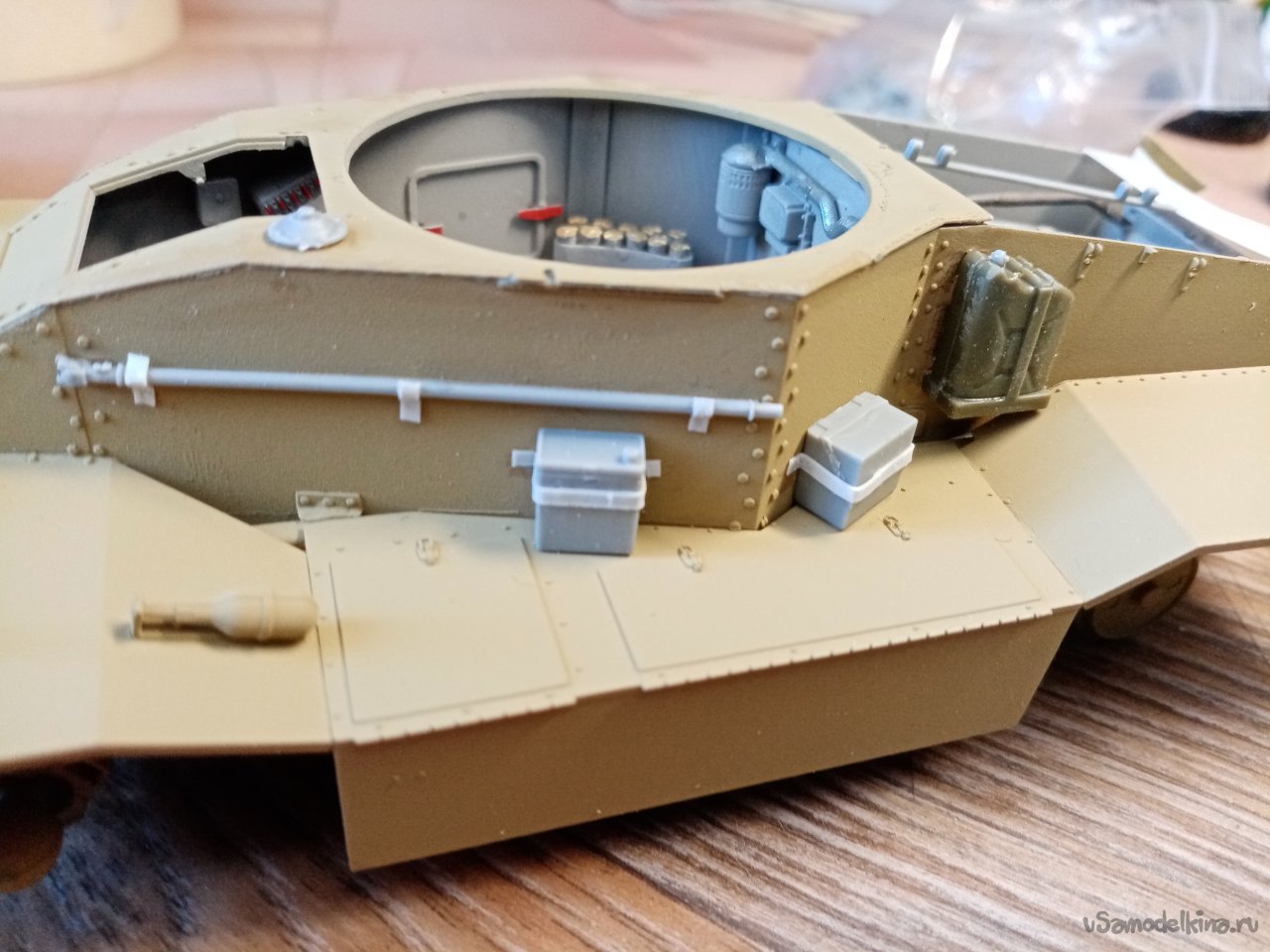

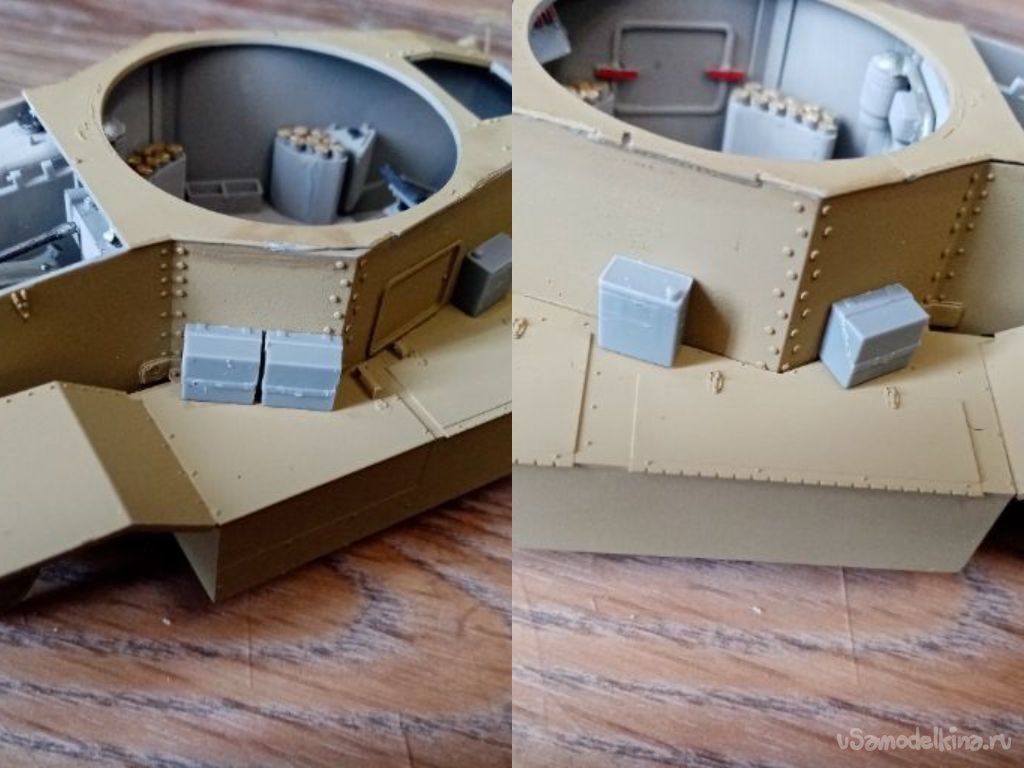

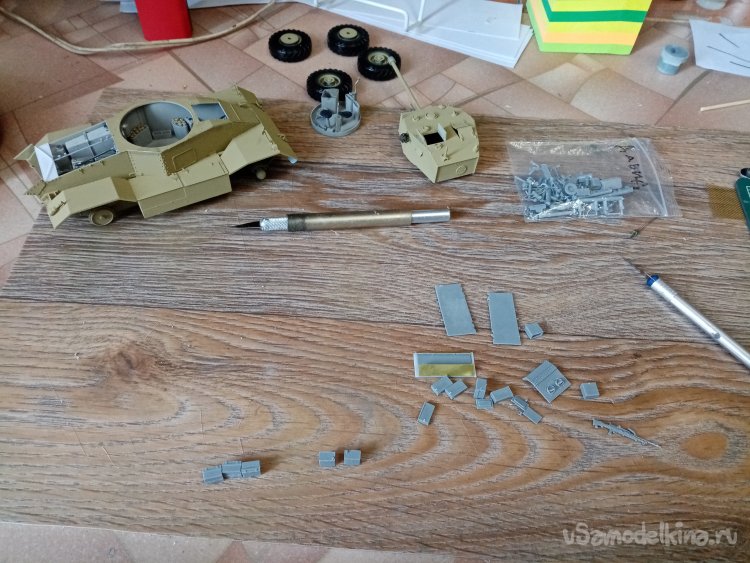

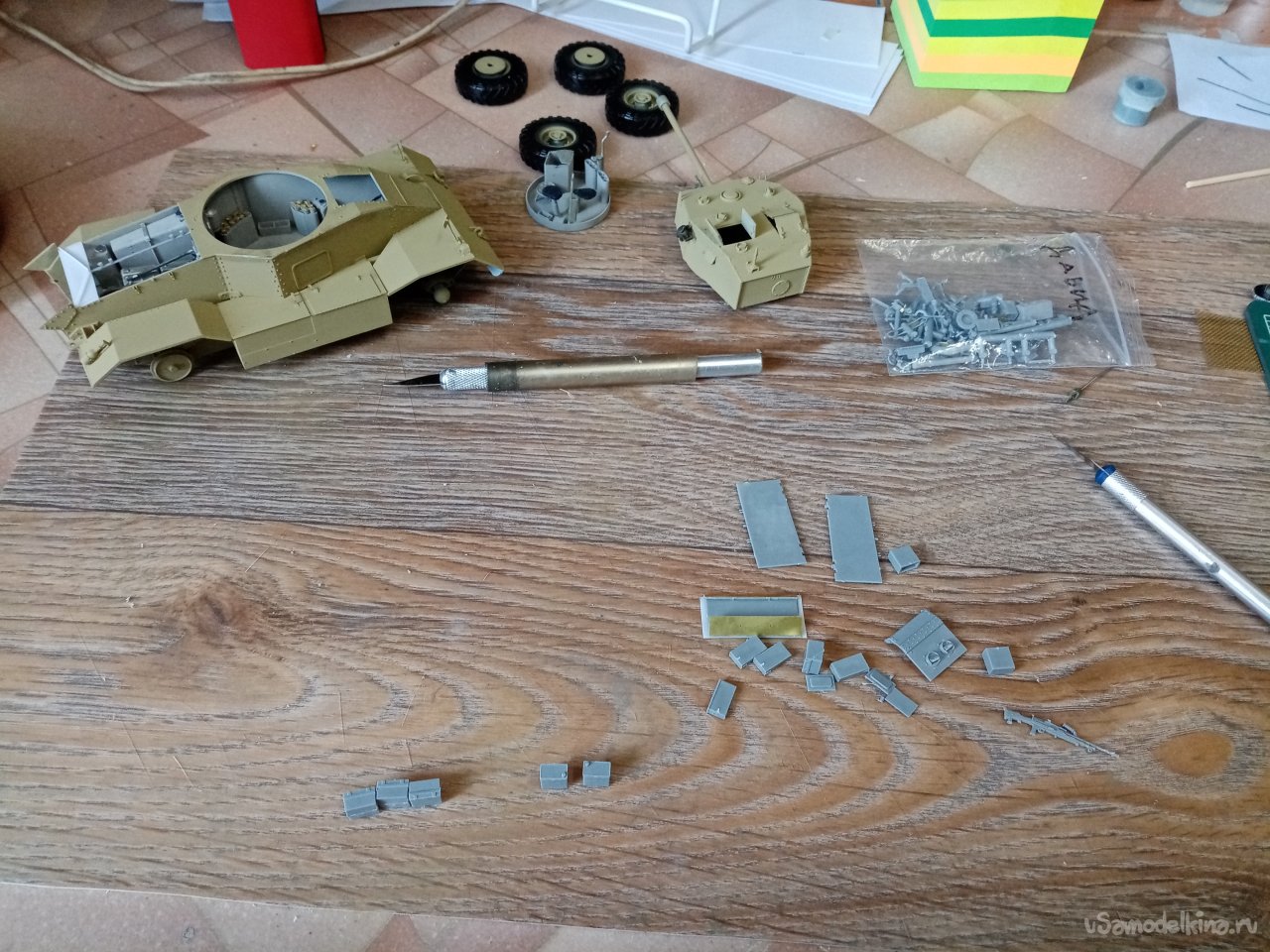

Осталась немного каких-то ящиков и баков. По инструкции их нет. Немного усложню внешнюю часть корпуса. Наклеиваю детали во все свободные места.

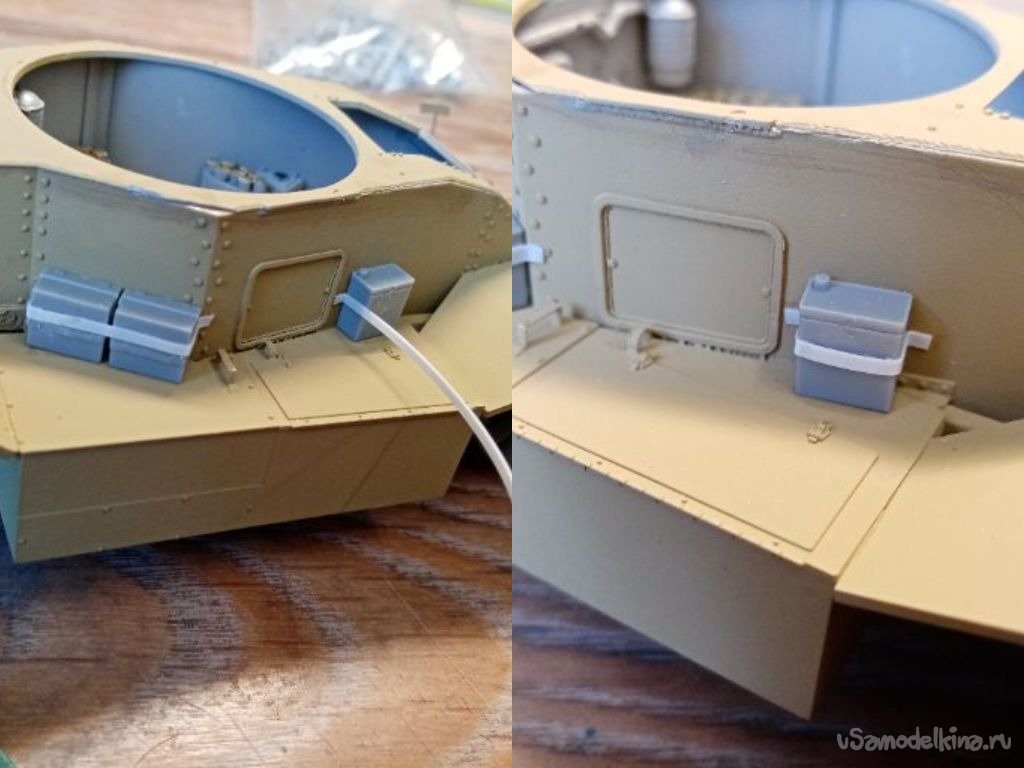

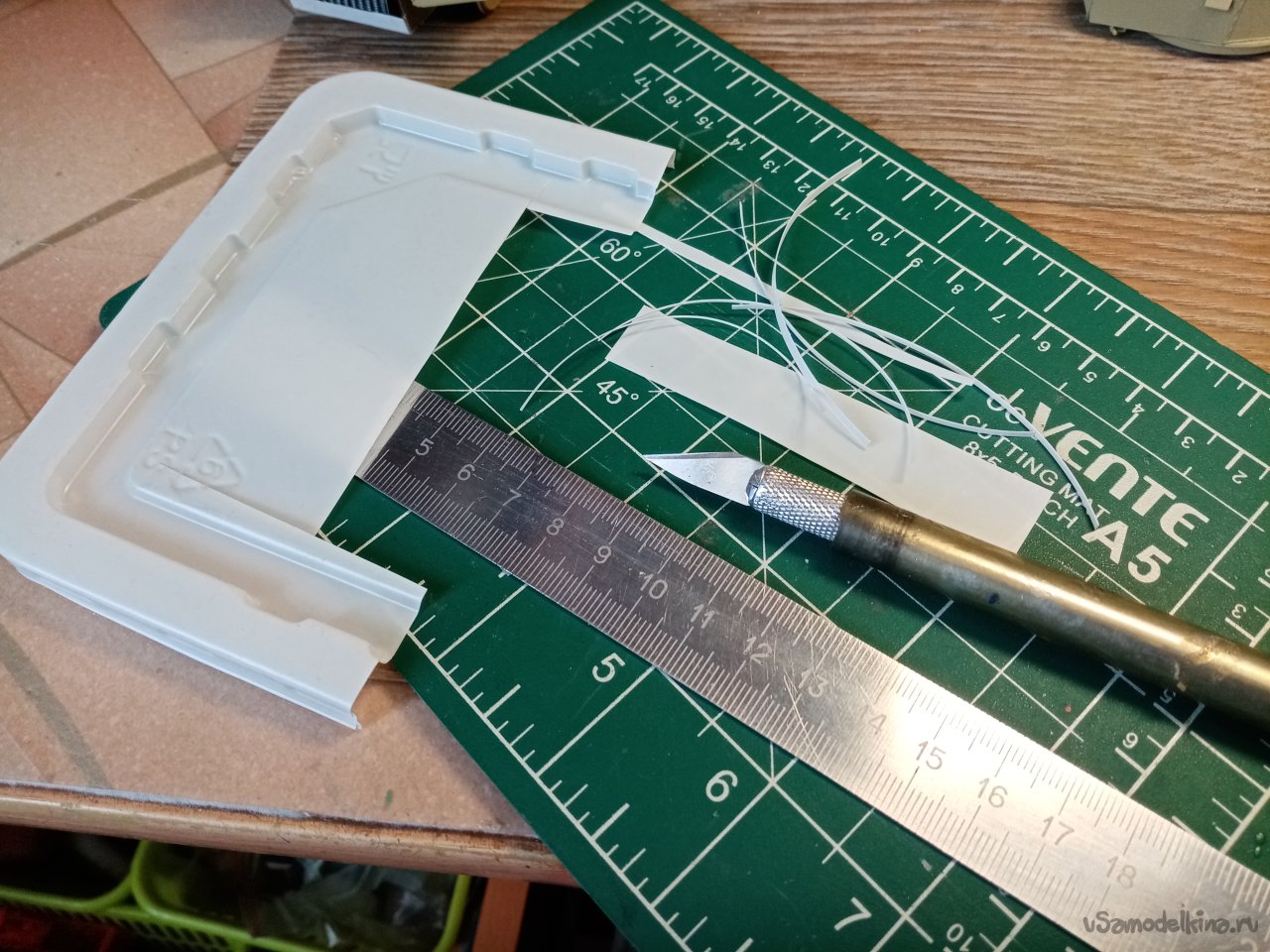

Но так не интересно. Они должны крепиться «по походному» из доширака нарезал тонких полосок и «закрепил» все ящики и банки по местам.

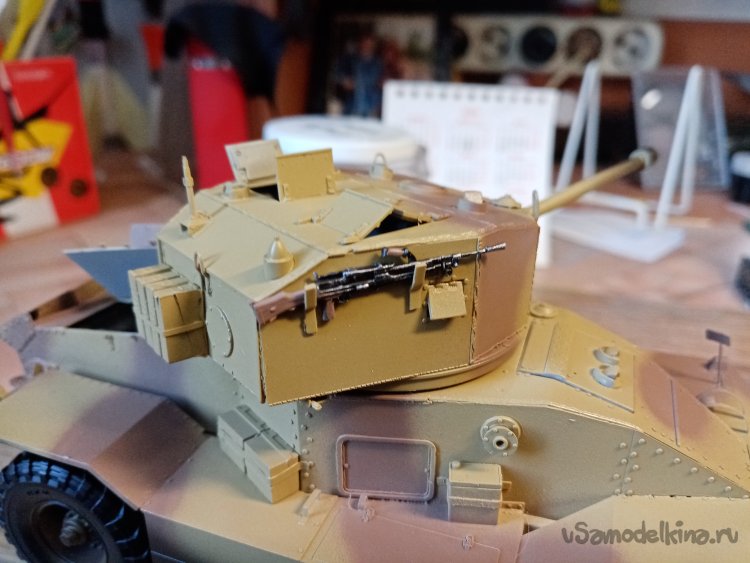

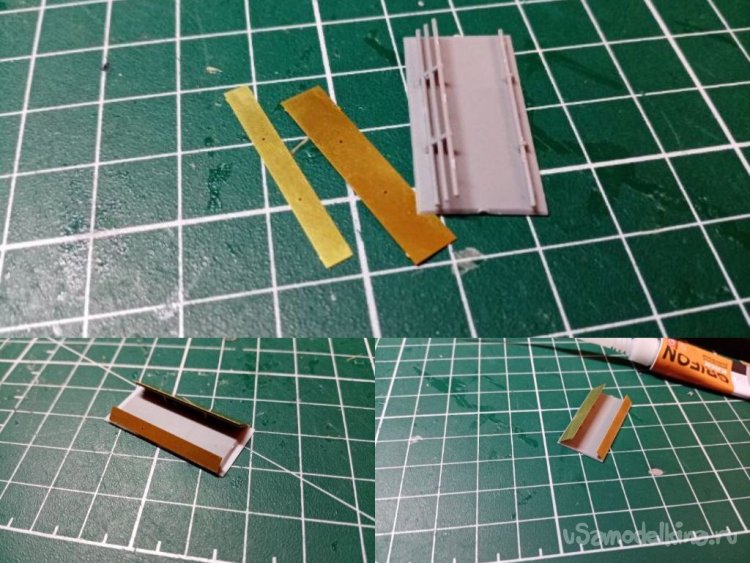

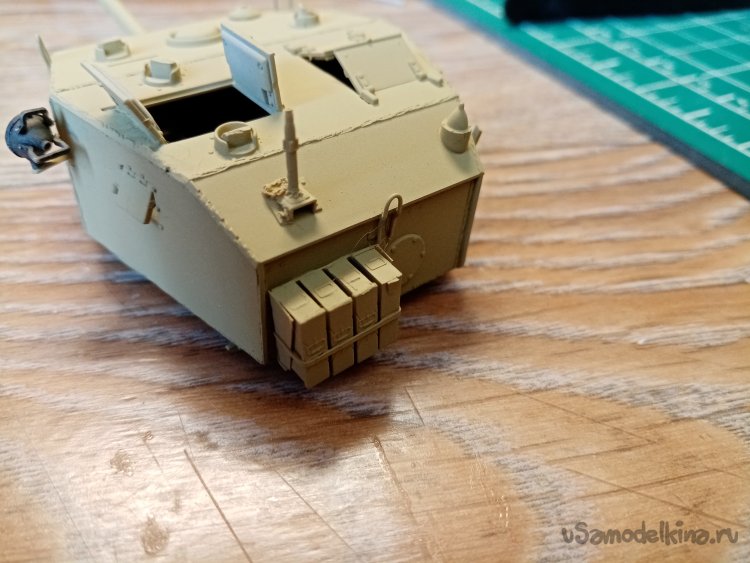

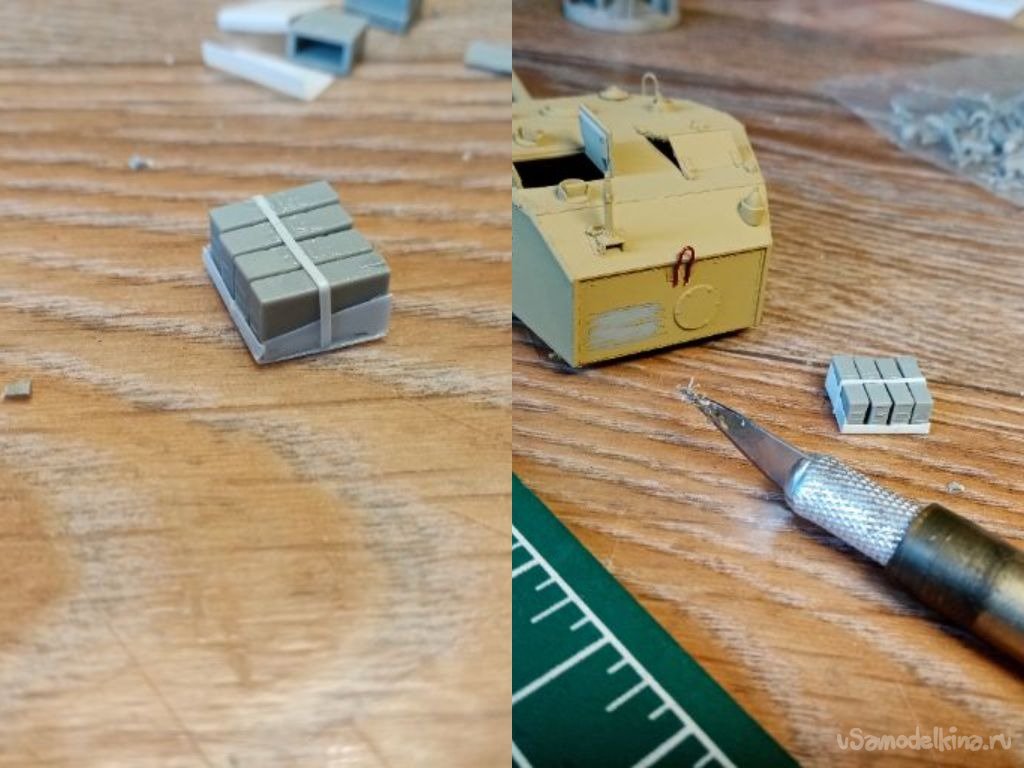

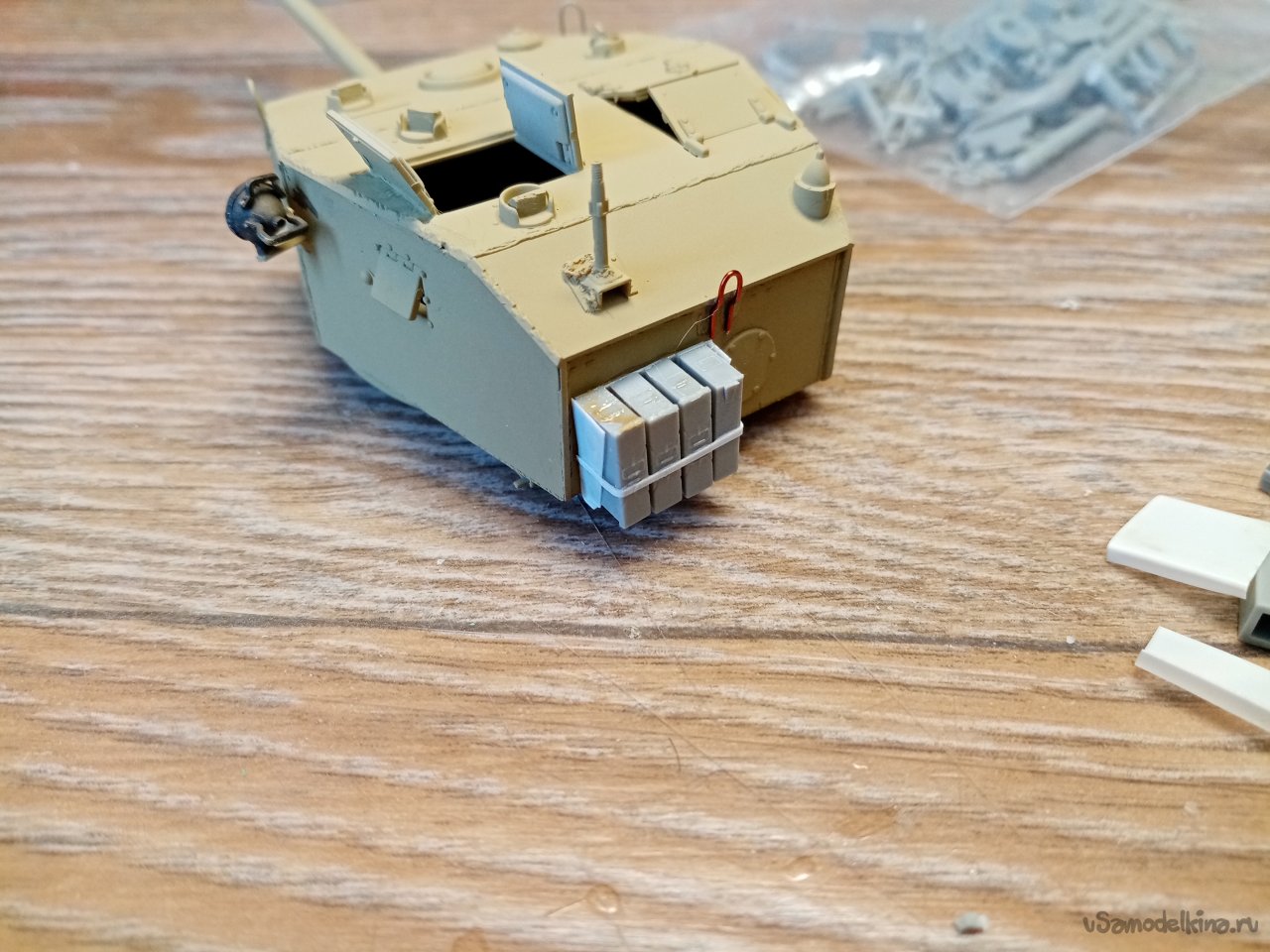

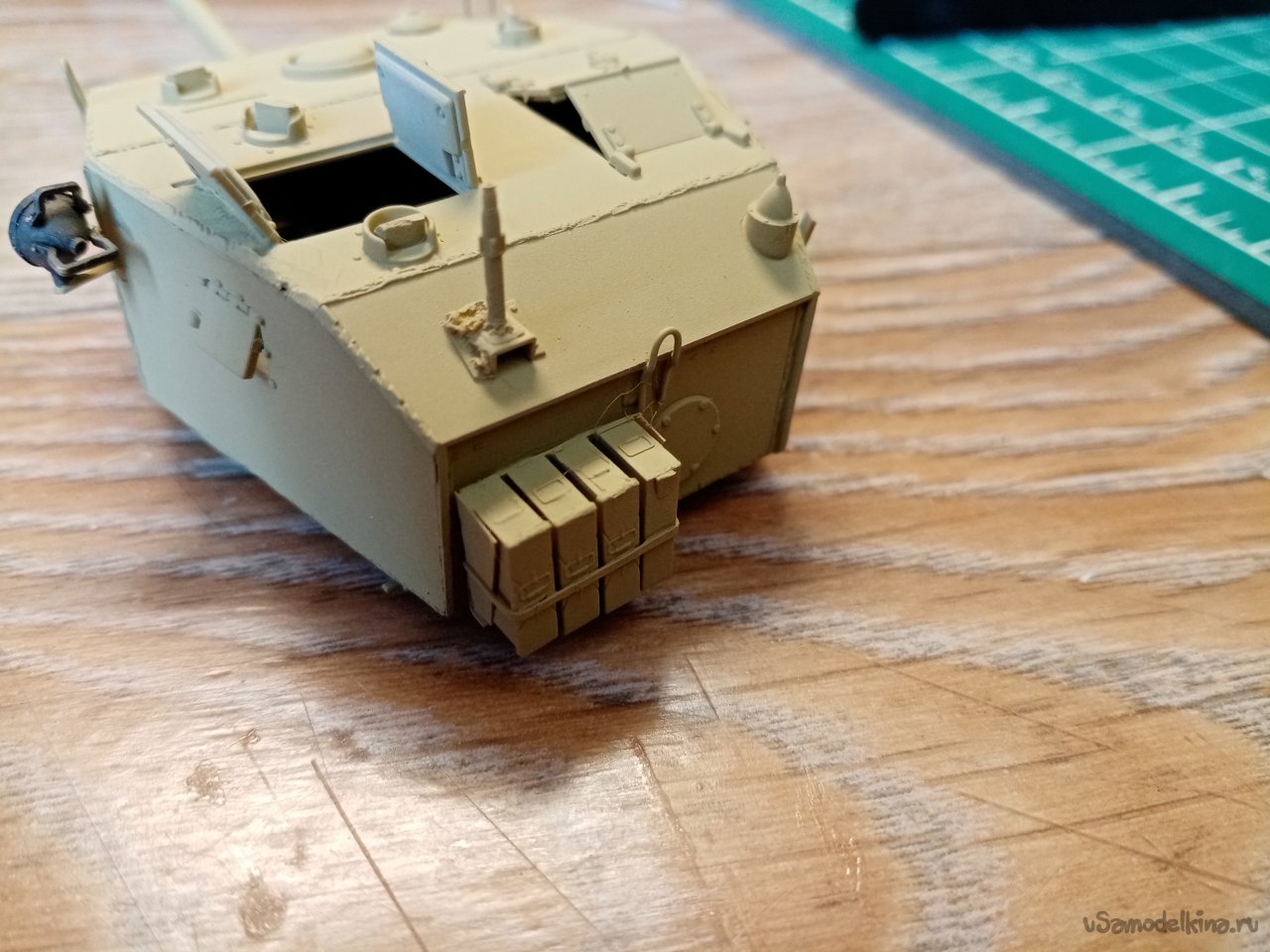

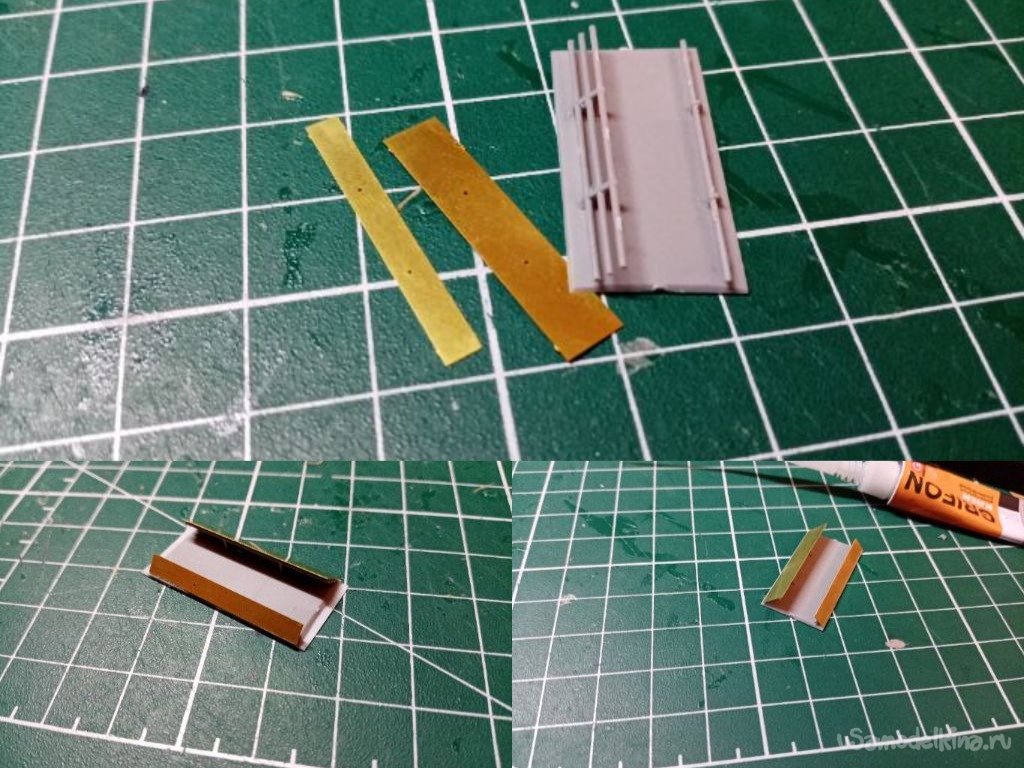

Осталось еще пять банок с патронами к пулемету. Из доширака склеил полочку и ленту крепления. Всю конструкцию закрепил на свободное место на задней стенке башни.
И тут меня «понесло», нашел в коробочке канистру. Приклеил. Еще палку. Тоже приклеил. Закрепил её на держателях к корпусу.

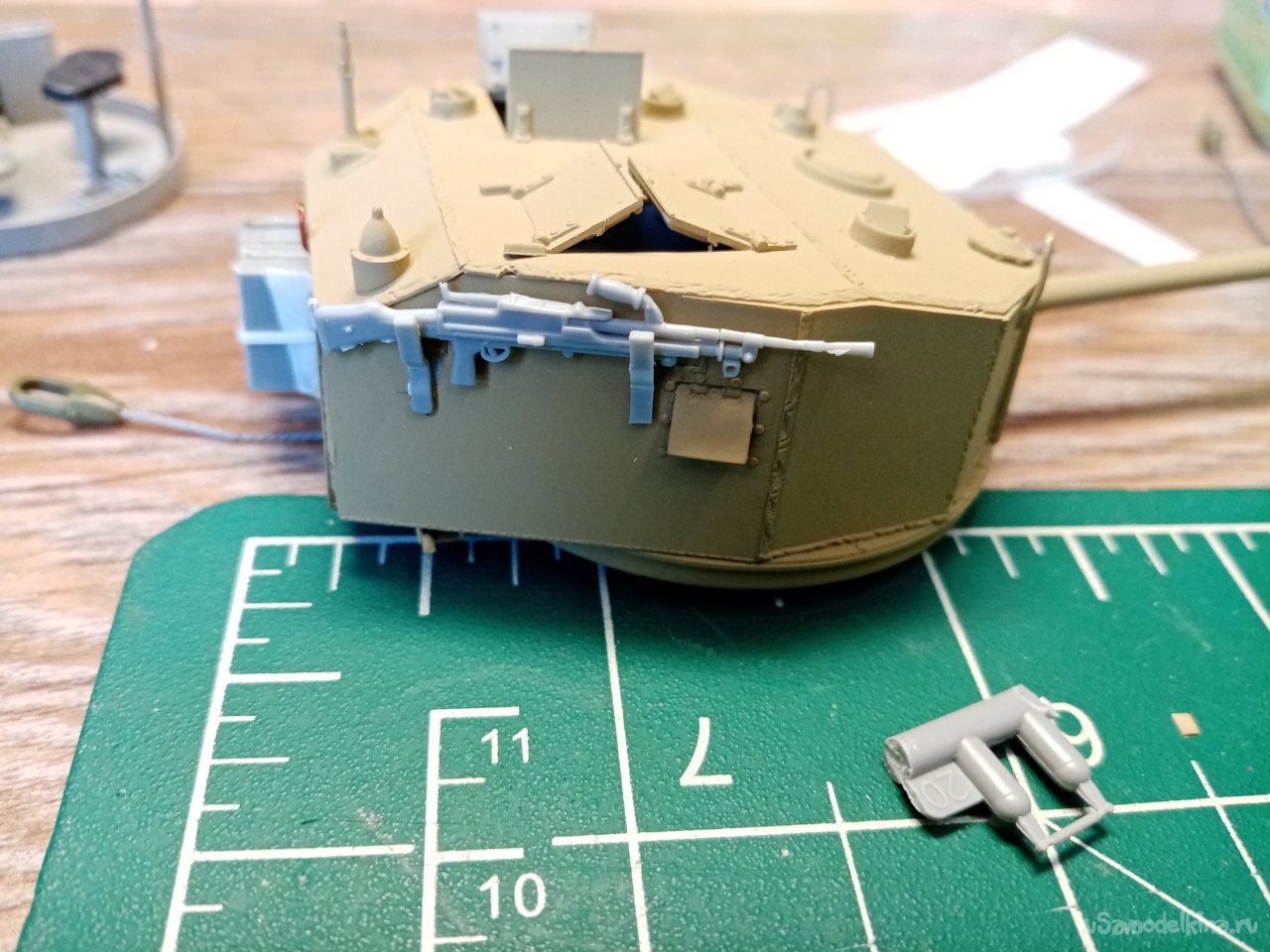

И самое интересное – пулемет на креплениях. По инструкции. Пулемет нашелся, скобы крепления тоже. Приклеил.

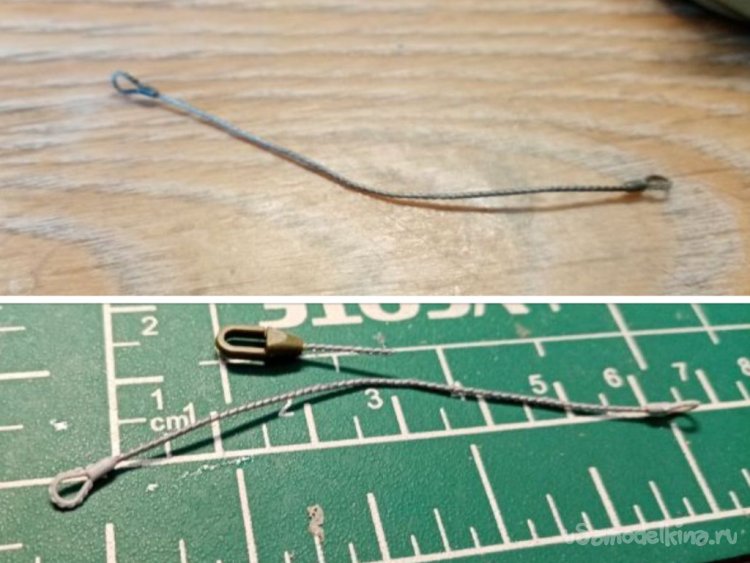

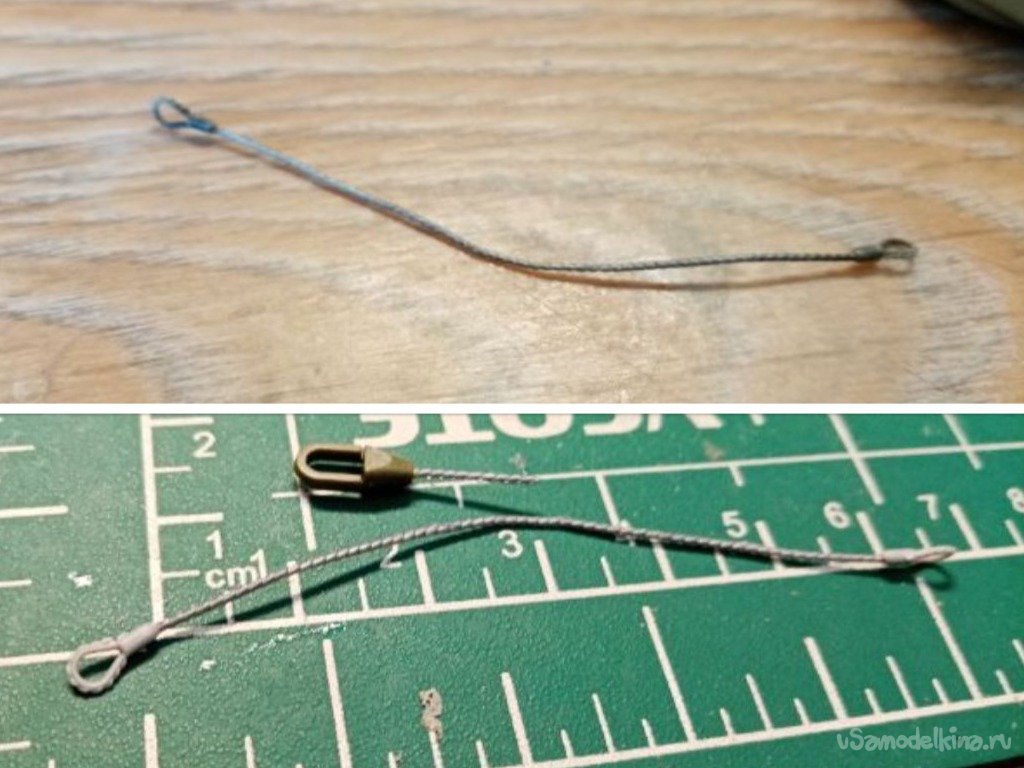

Нашел в закромах тросики. Но ушки большие. Пошарился, нашел поменьше. Отрезал, приклеил. Теперь больше похоже на нужный масштаб.
Переехал в моделку. Докрашивать. Следы выхлопа на корпусе, черным.

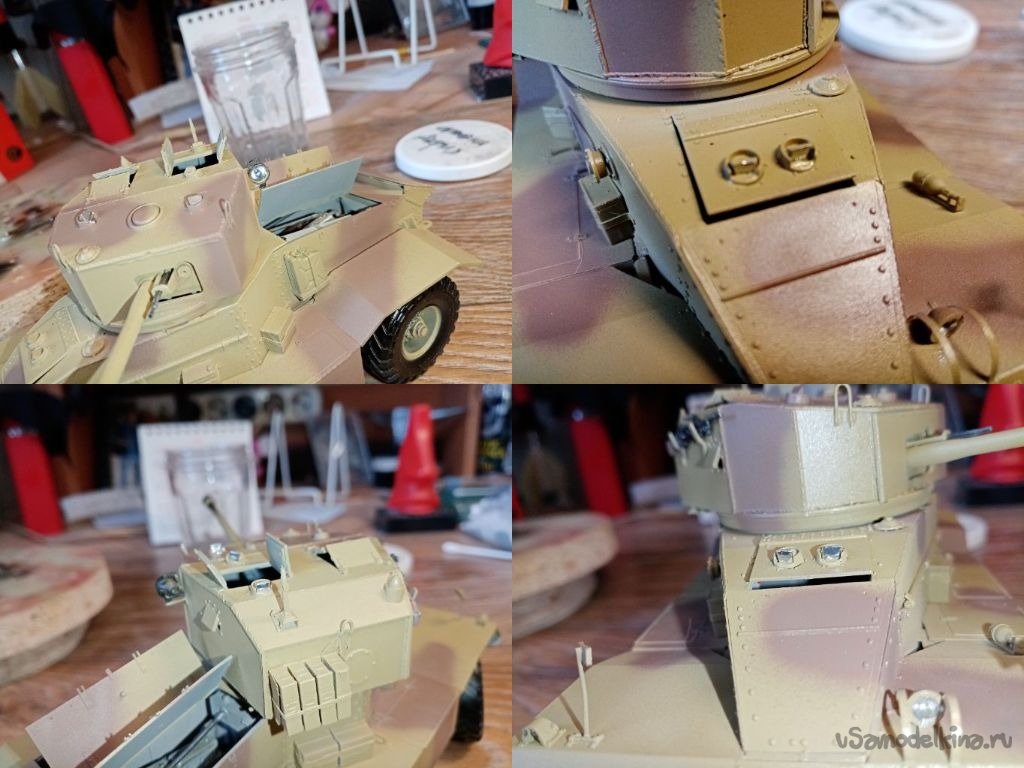

Ящики и пулеметные коробки поправил песочным цветом. Также люки моторного отсека и люк механика водителя. С одной стороны серым. С другой стороны песочным. Временно установил в корпус. Затем сделаю открытыми.

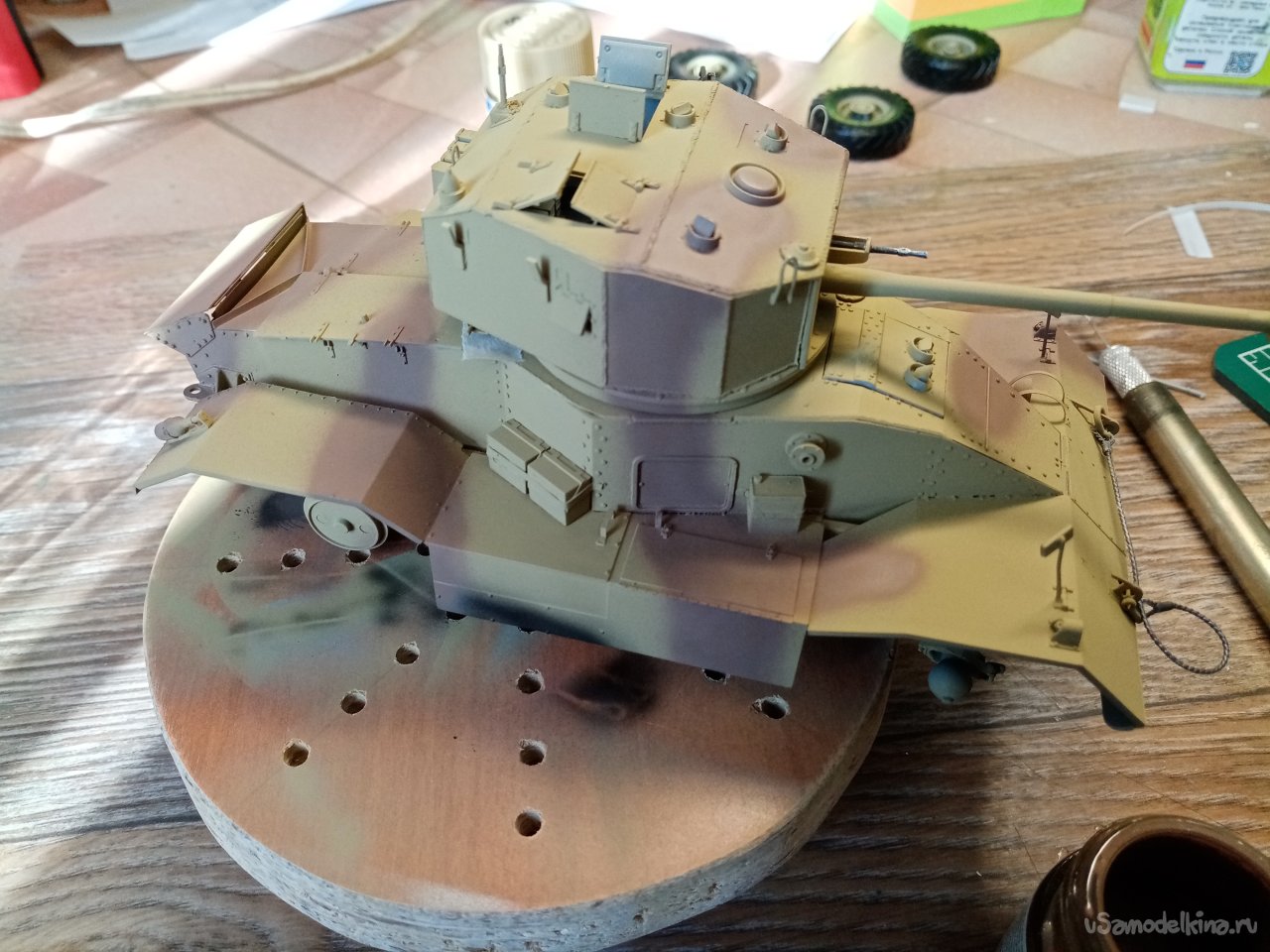

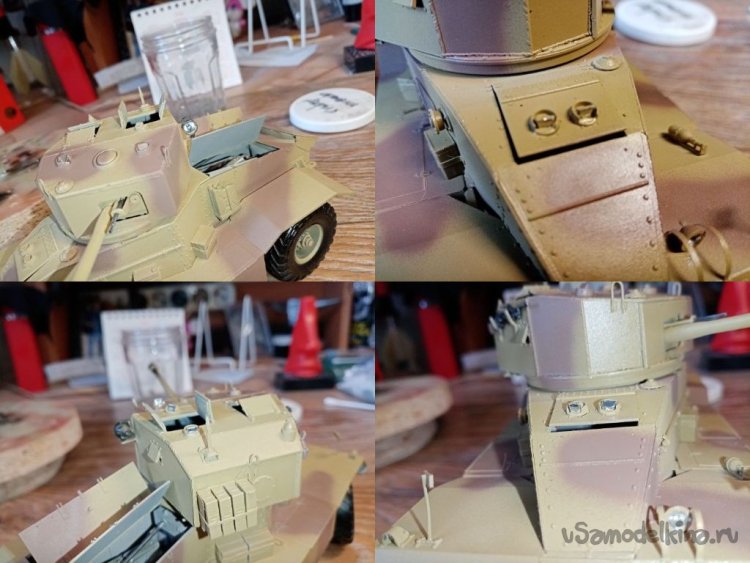

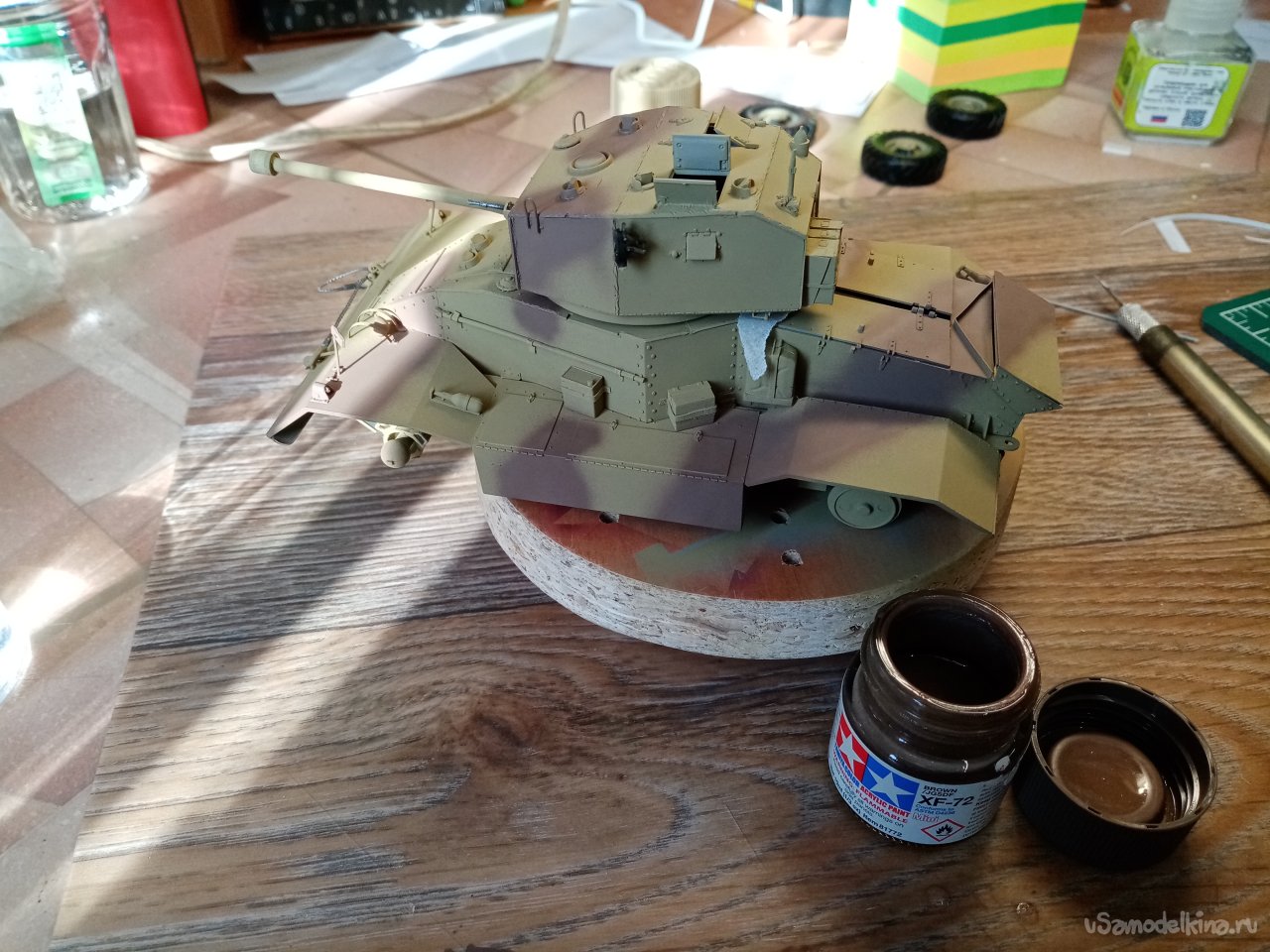

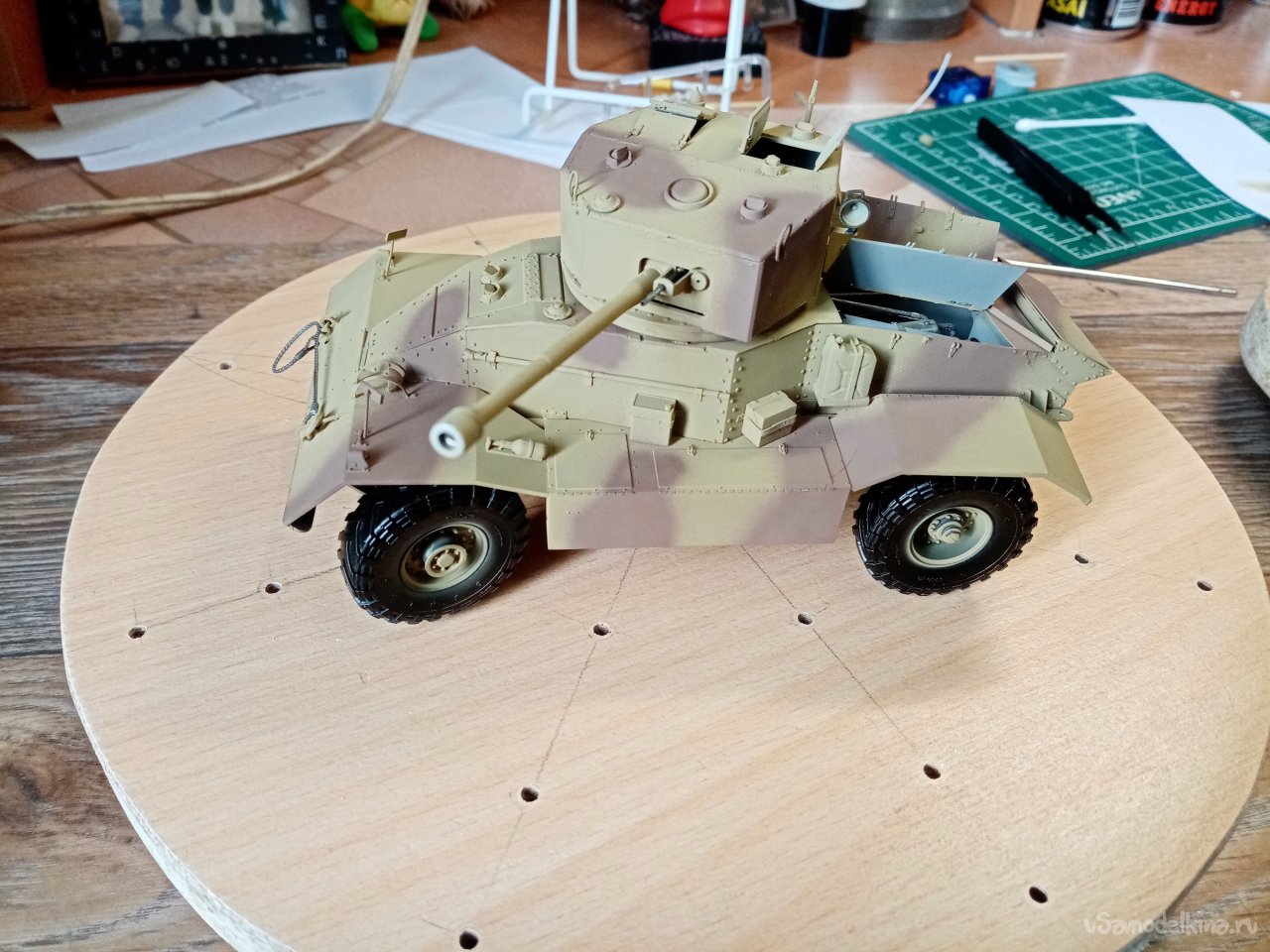

Камуфляжные пятна коричневым. Без трафарета. «Свободной рукой».
Приклеил колеса. Броневик шатается немного. Левое колесо приподнято. Сделать ничего не могу. Изначально корпус собрали без меня и немного криво. Решил сделать люки моторного отсека открытыми. Красивый двигатель показать. Мешается башня. Повернул немного. Порядок. Створки люка можно открыть.

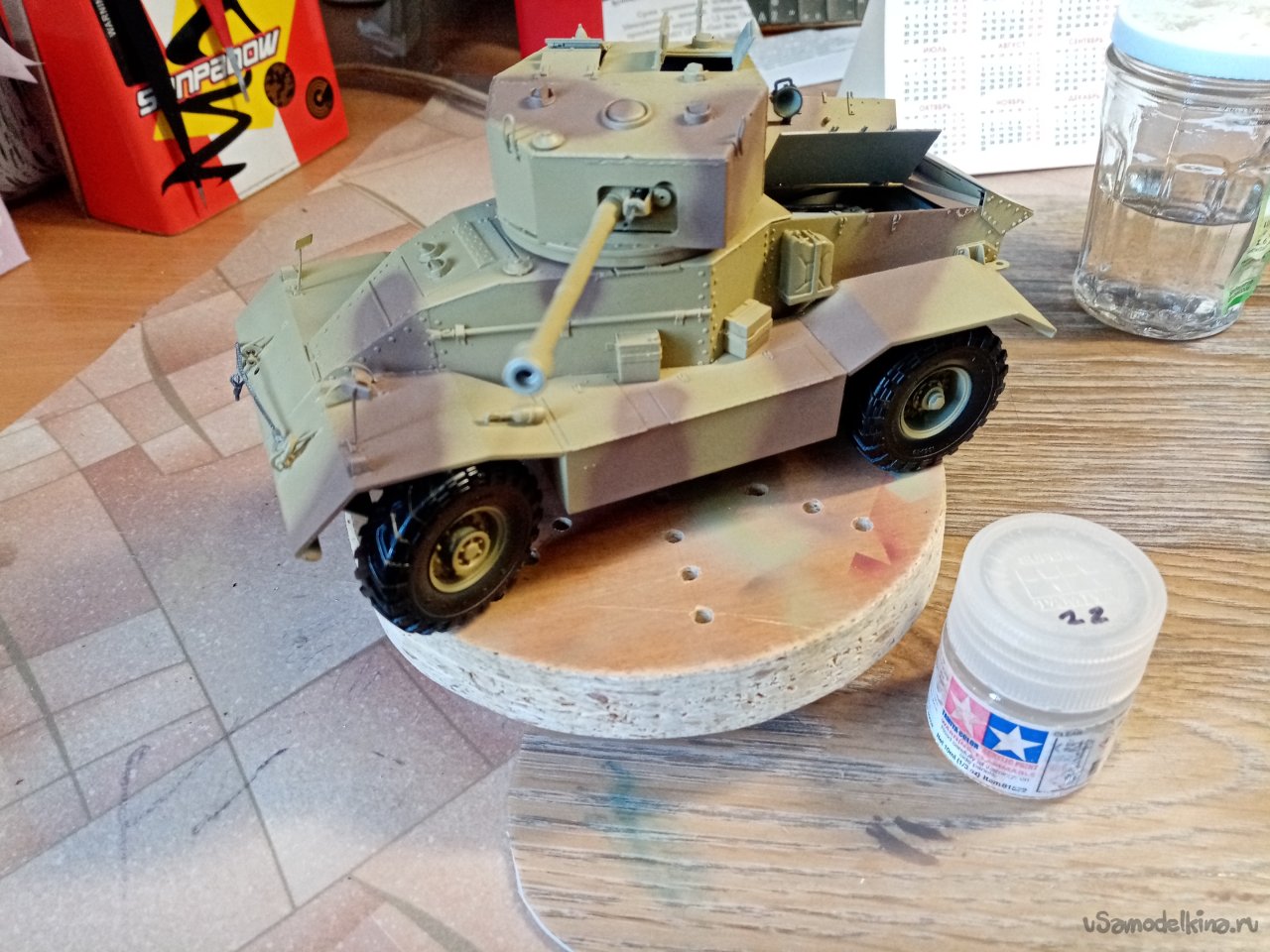

Весь корпус окрашиваю полуглянцевым лаком под декали.

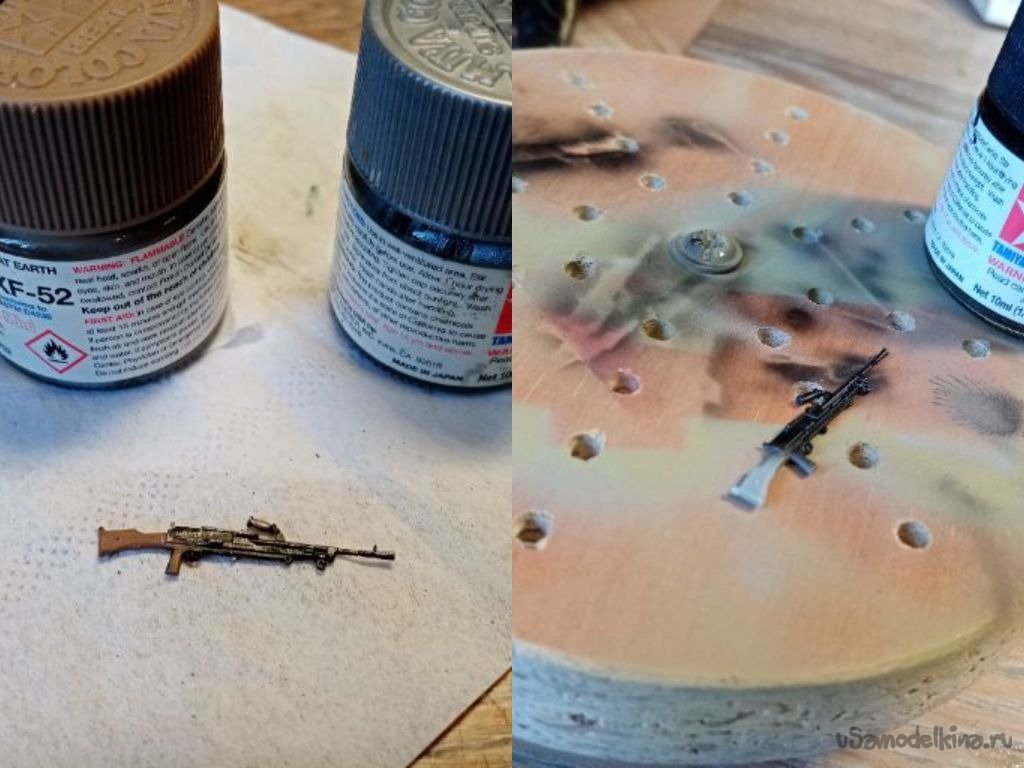

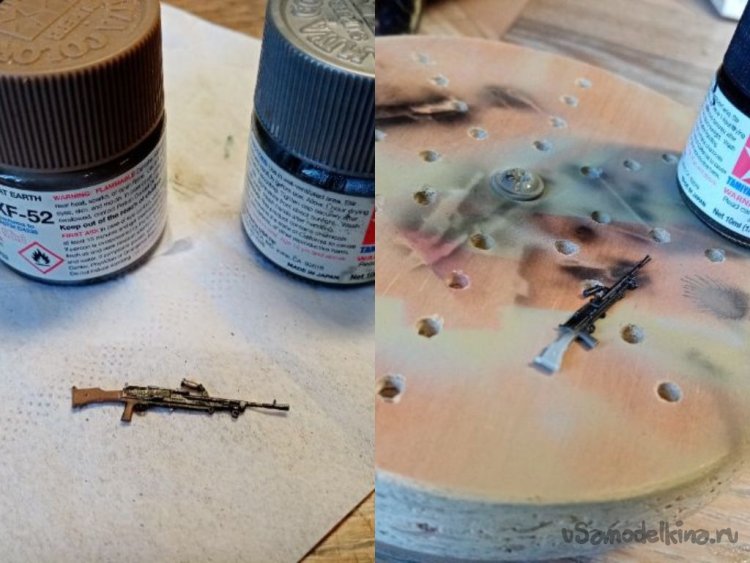

Окрасил и пулемет. Закрепил в держатели на башне.
Все линзы окрасил зеркальным фломастером.

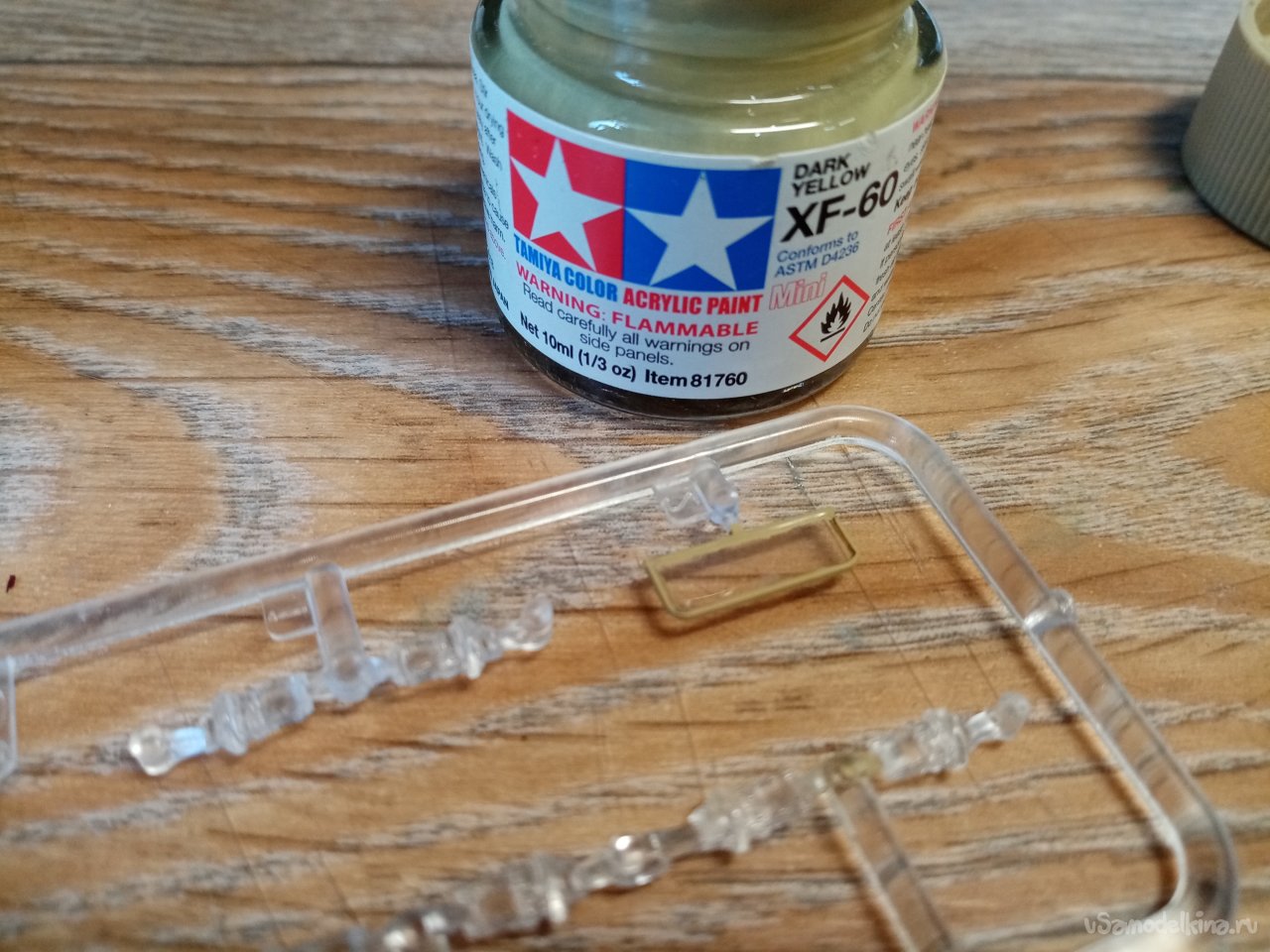

Стекло механика водителя. По рамочке провел песочным цветом.

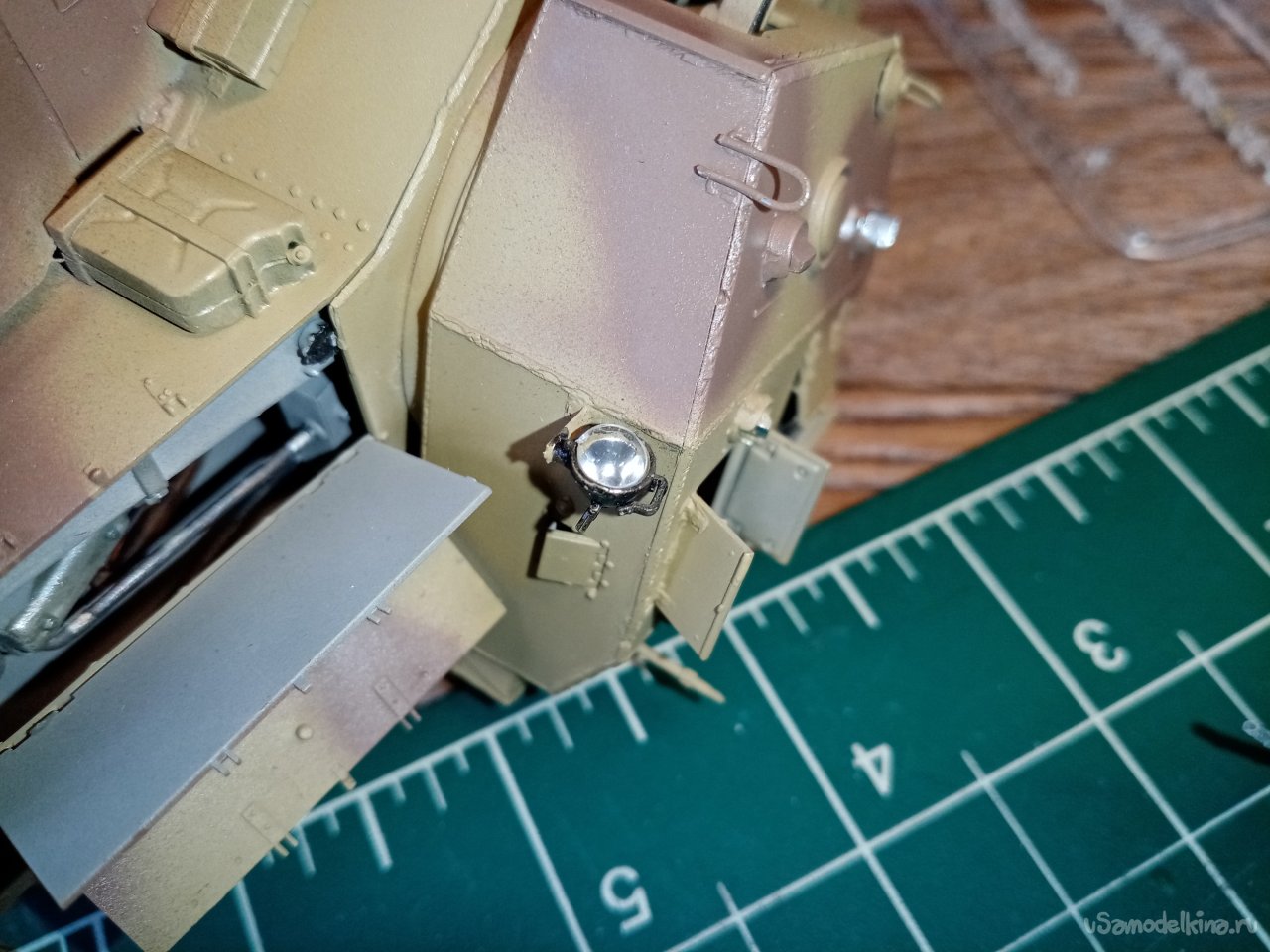

Зеркальный фломастер дает отличный эффект. Фара блестит. И зеркала тоже.
Открываю люк механика водителя. Приклеиваю ручку и пружины, упор.
Из травленки сгибаю антенну.

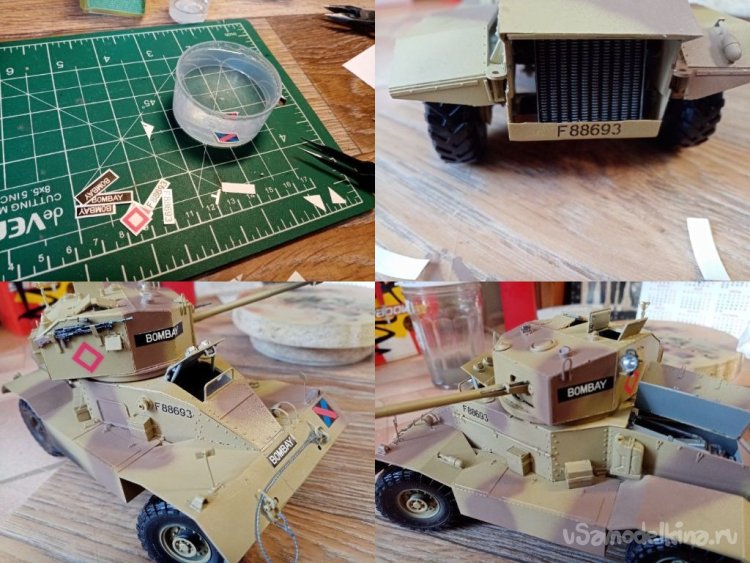

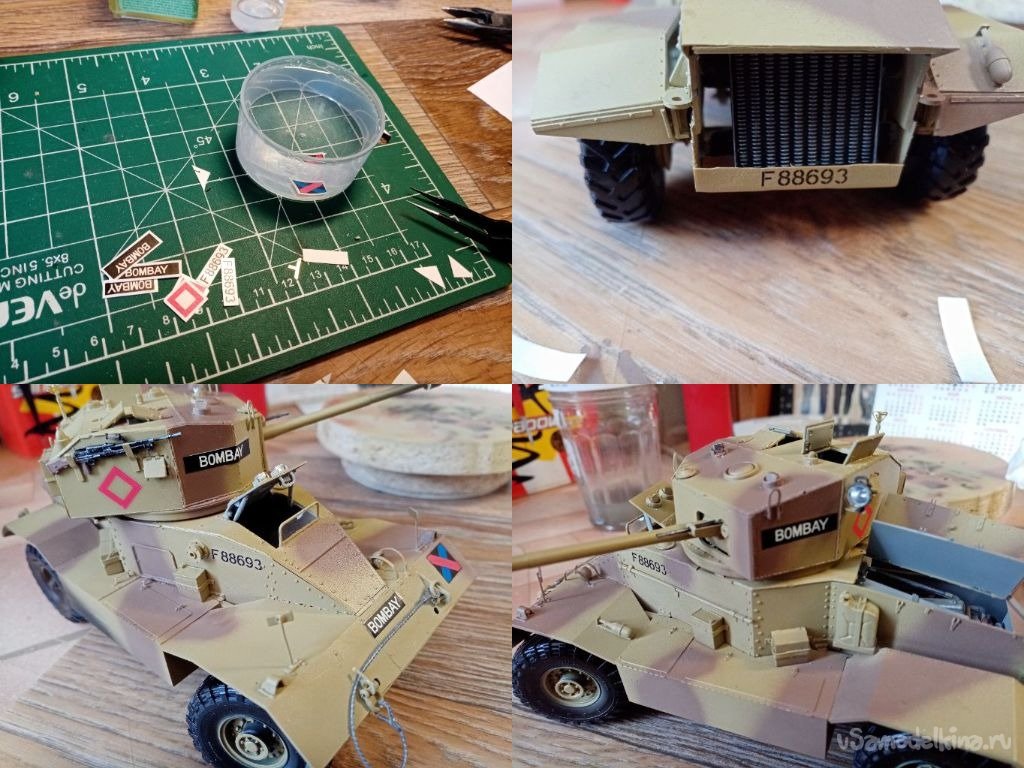

Наношу декали. Индийская дивизия. Видно красивый радиатор. Не закрытый броней. Ну, захотелось.

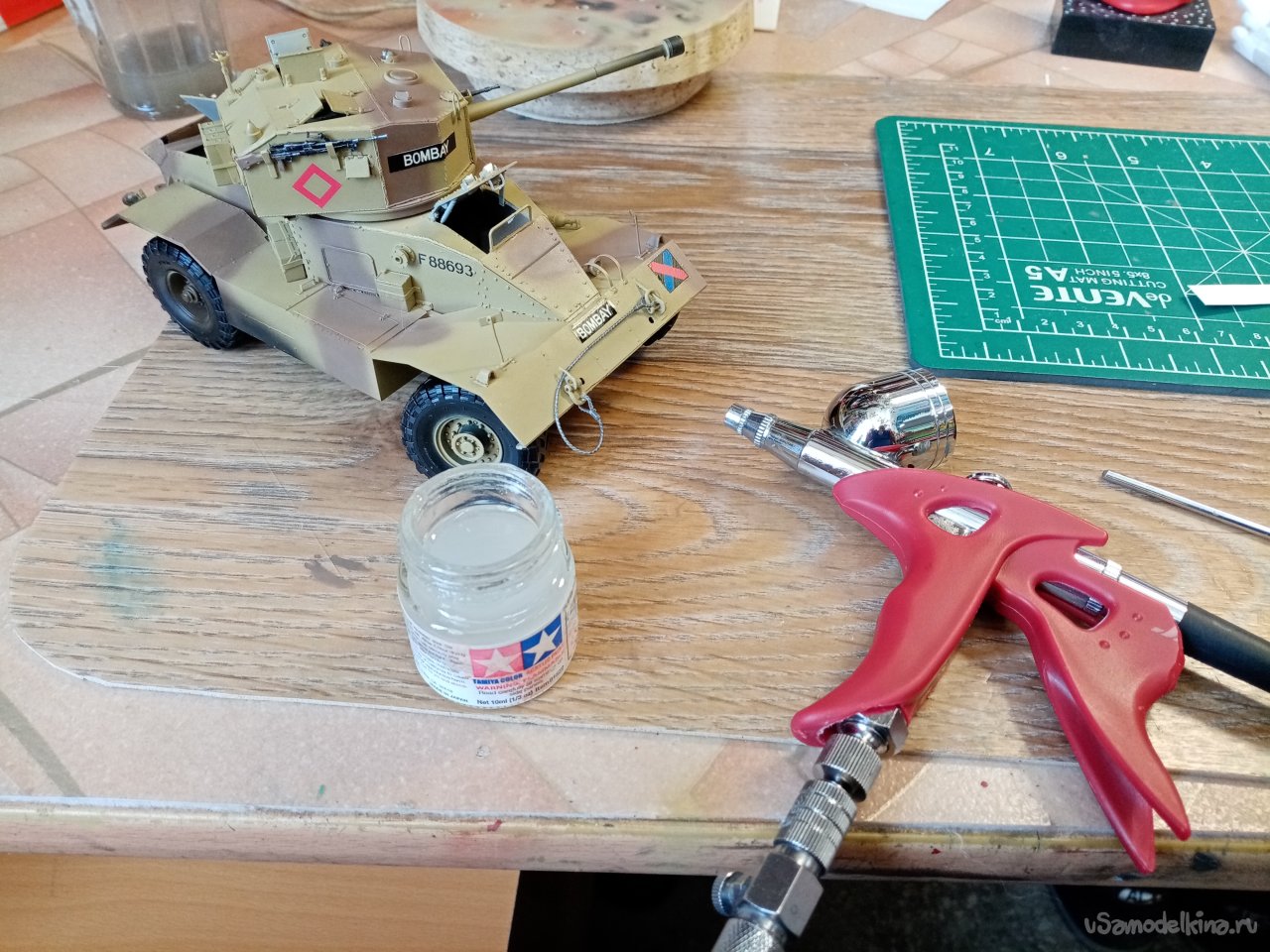

Поверх декалей лаком.
Проект окончен.

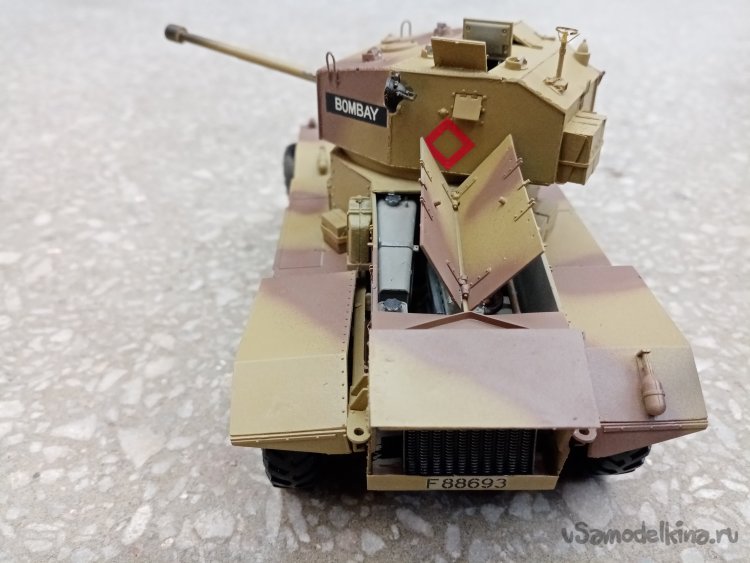

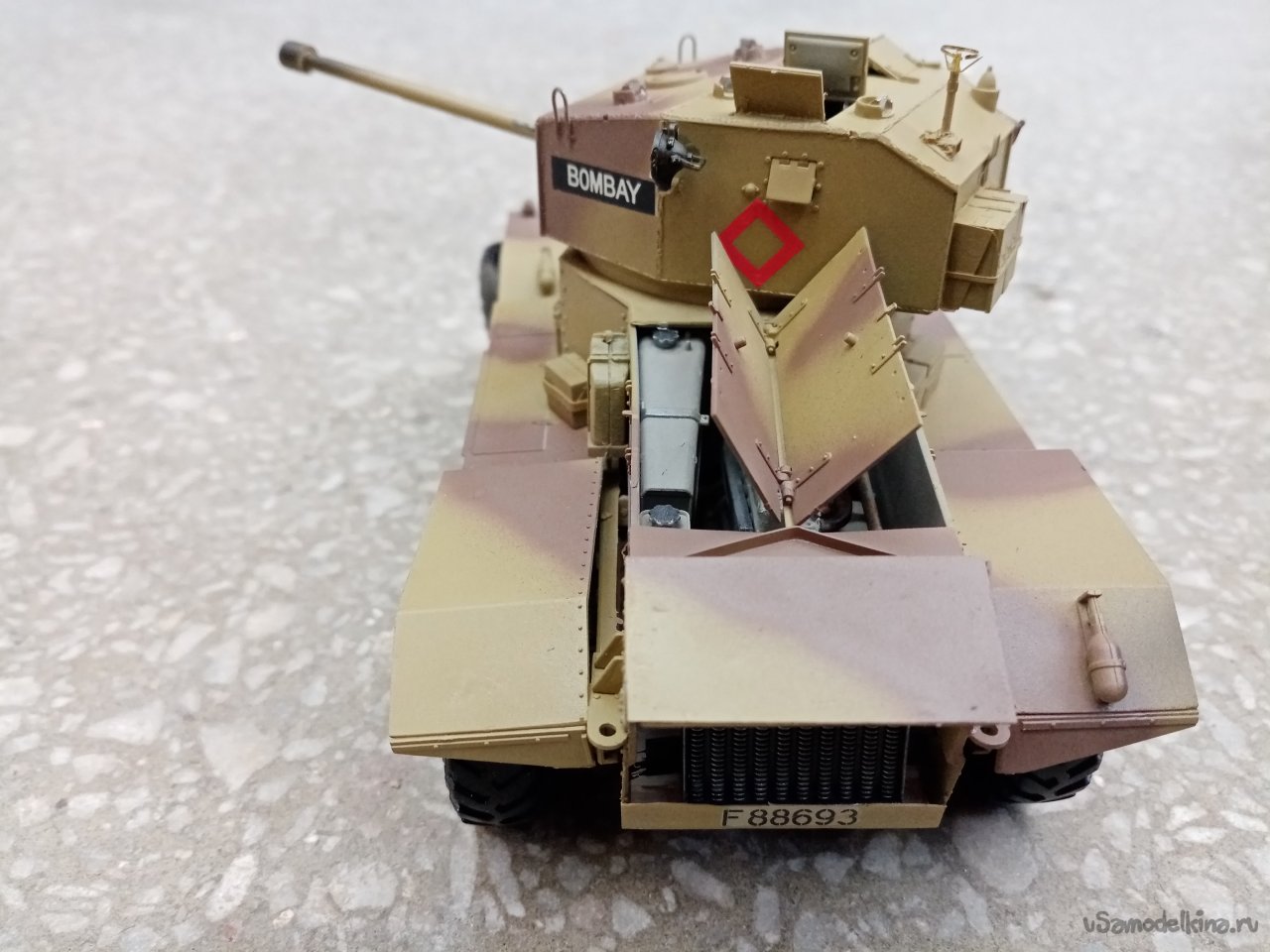

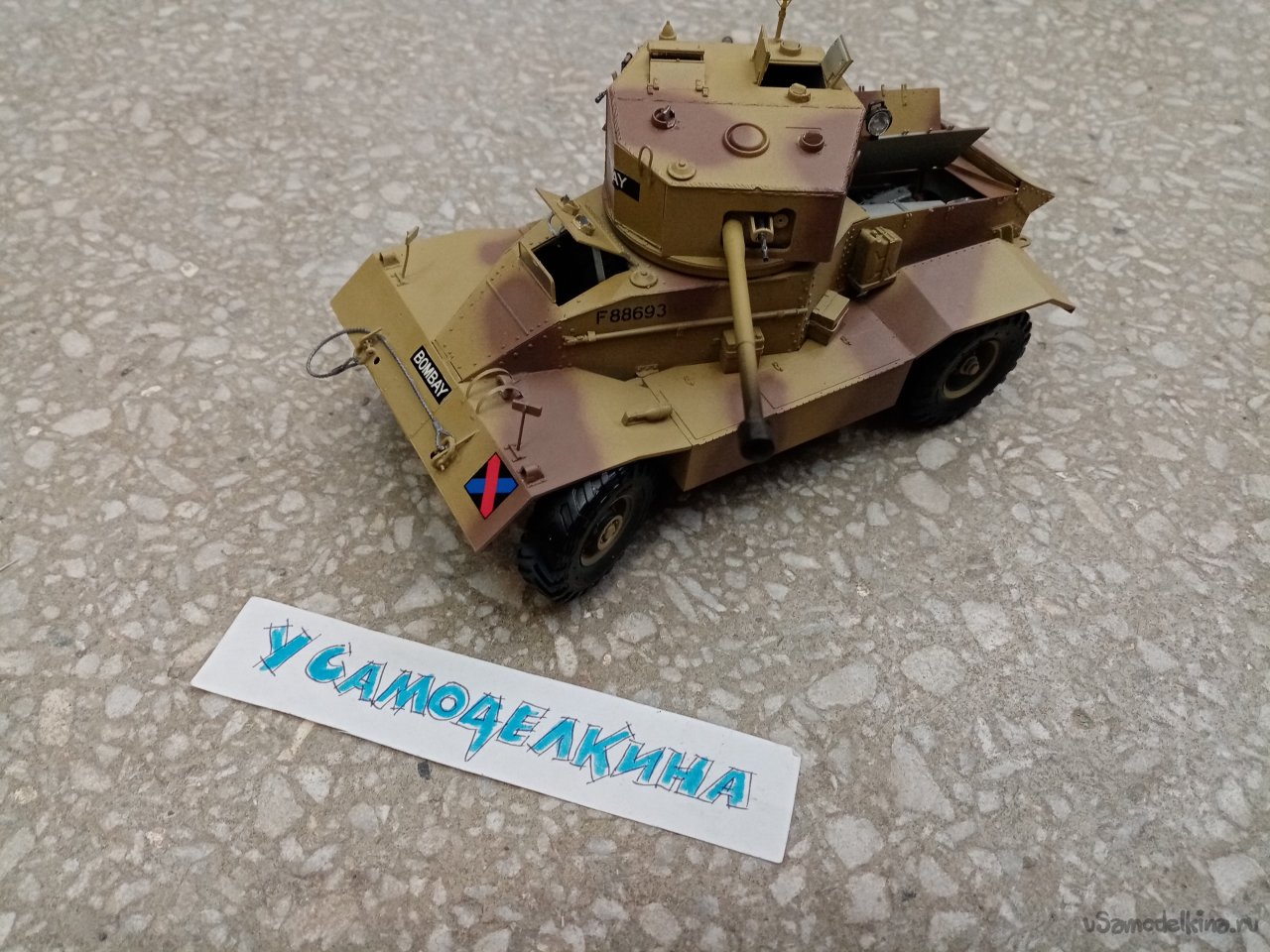

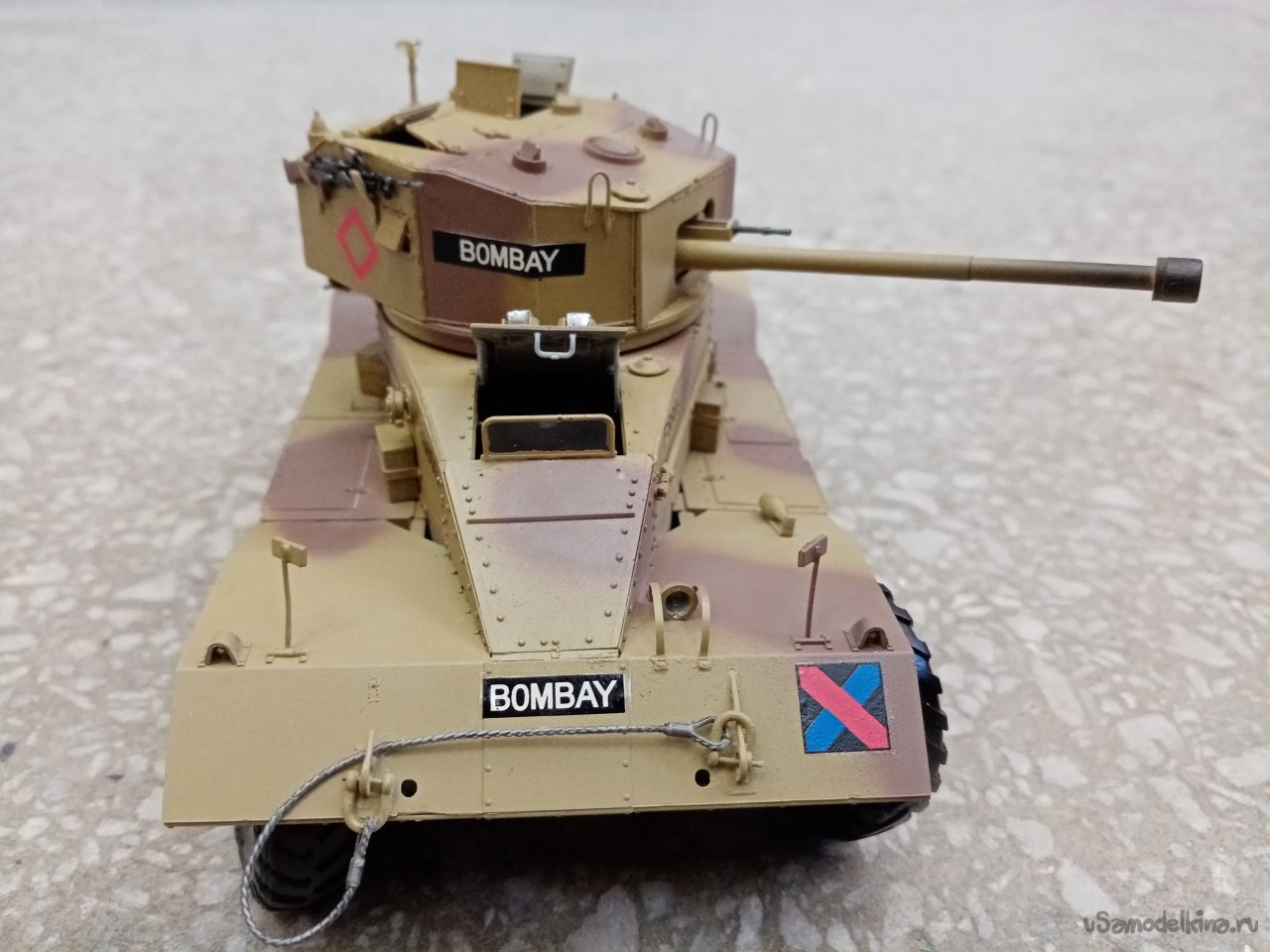

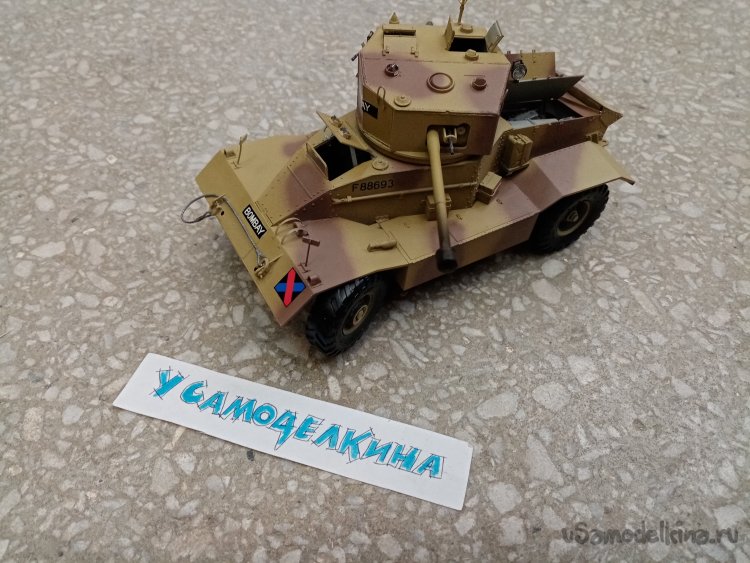

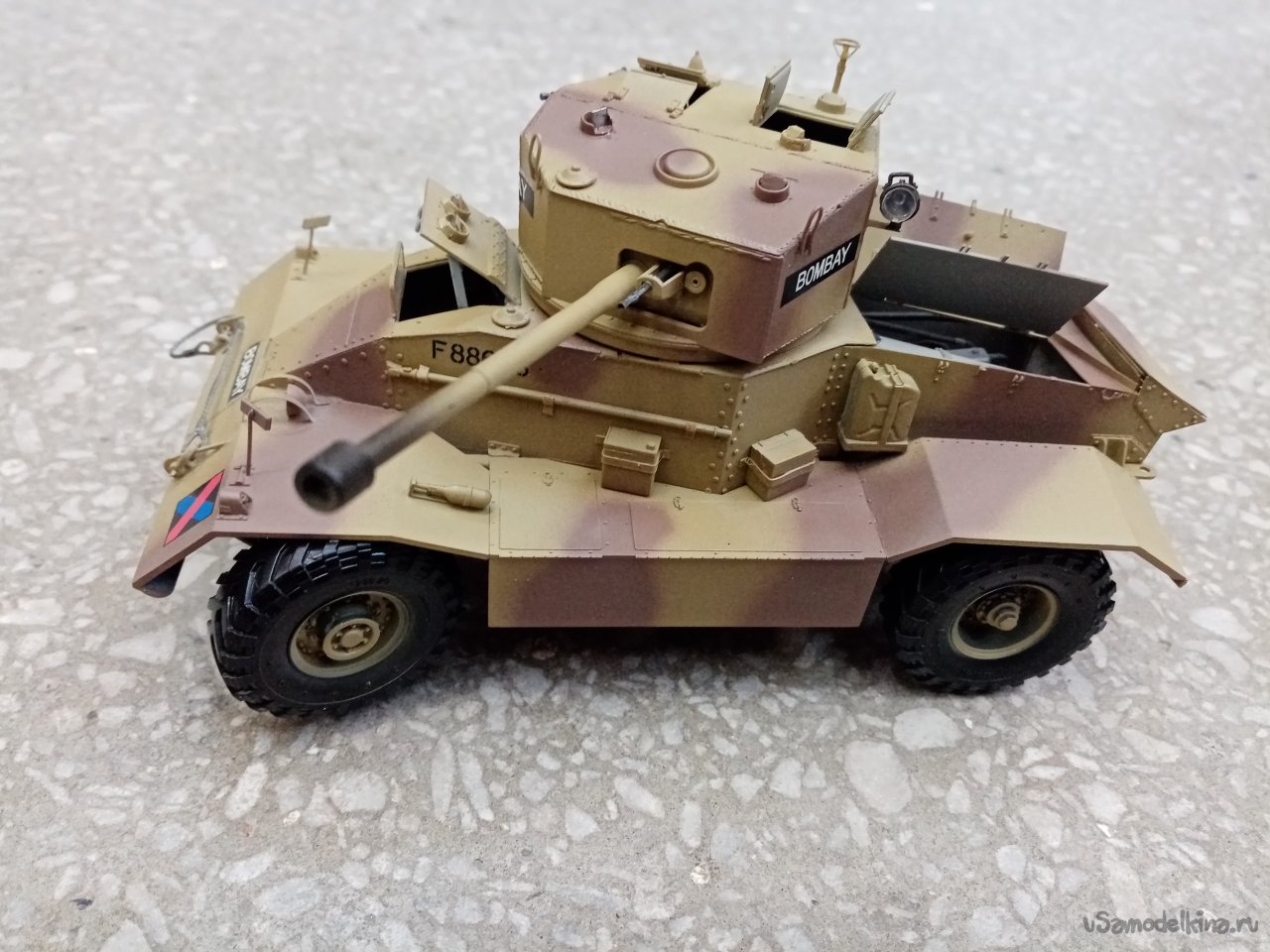

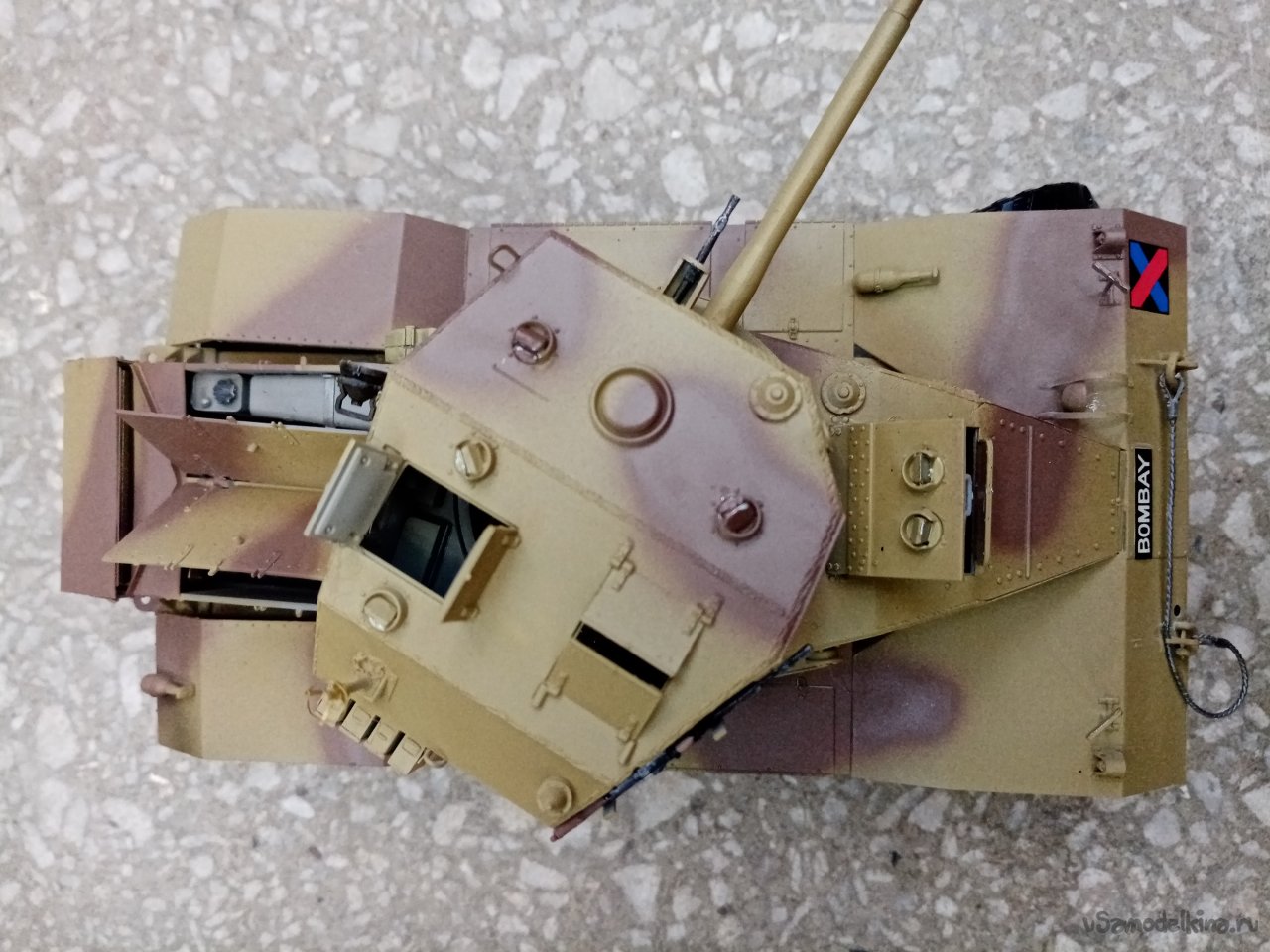

Немного фото готового броневика.
