Доброго всем дня, сегодня будем делать педаль для включения розетки.
Изначально эта самоделка предназначалась для управления включением болгарки, потом по мере необходимости область применения расширилась. Не понимаю, почему такое массово не продаётся, очень удобная вещь, освобождает руки при творчестве. Нечто подобное я делал и для паркетки, чтобы ей, как циркулярной пилой пилить дрова на даче, но оно как-то забылось. Точнее, то устройство просто называлось «пилот» (сетевой фильтр), нагрузка включалась нажатием пальцем красной кнопки. Я тогда приспособился нажимать кнопку ногой, это не очень удобно, так что сегодняшняя самоделка это другое. Как обычно, попробуем сделать всё максимально бюджетно.
Нам понадобятся
Провод с вилкой на 220 В (вроде от старого утюга нашёлся)
Розетка наружная на 220 В

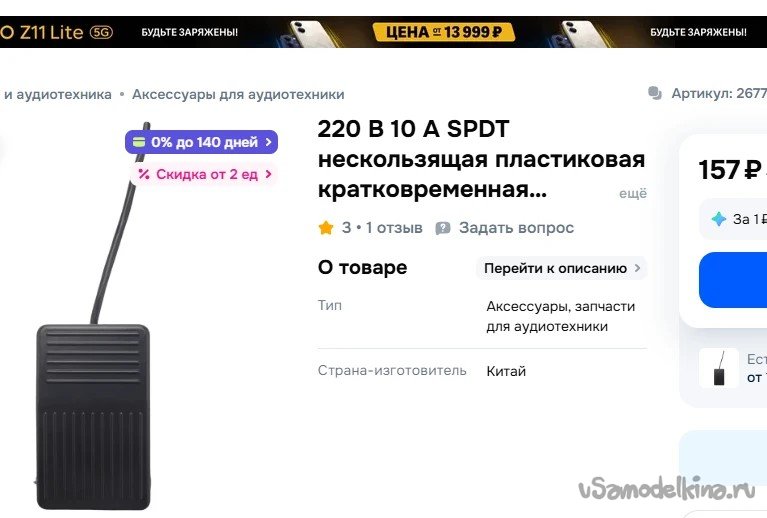

Педаль с Озона (изначально хотел её сам сделать, но потом решил хоть тут не экономить, а сделать красиво)

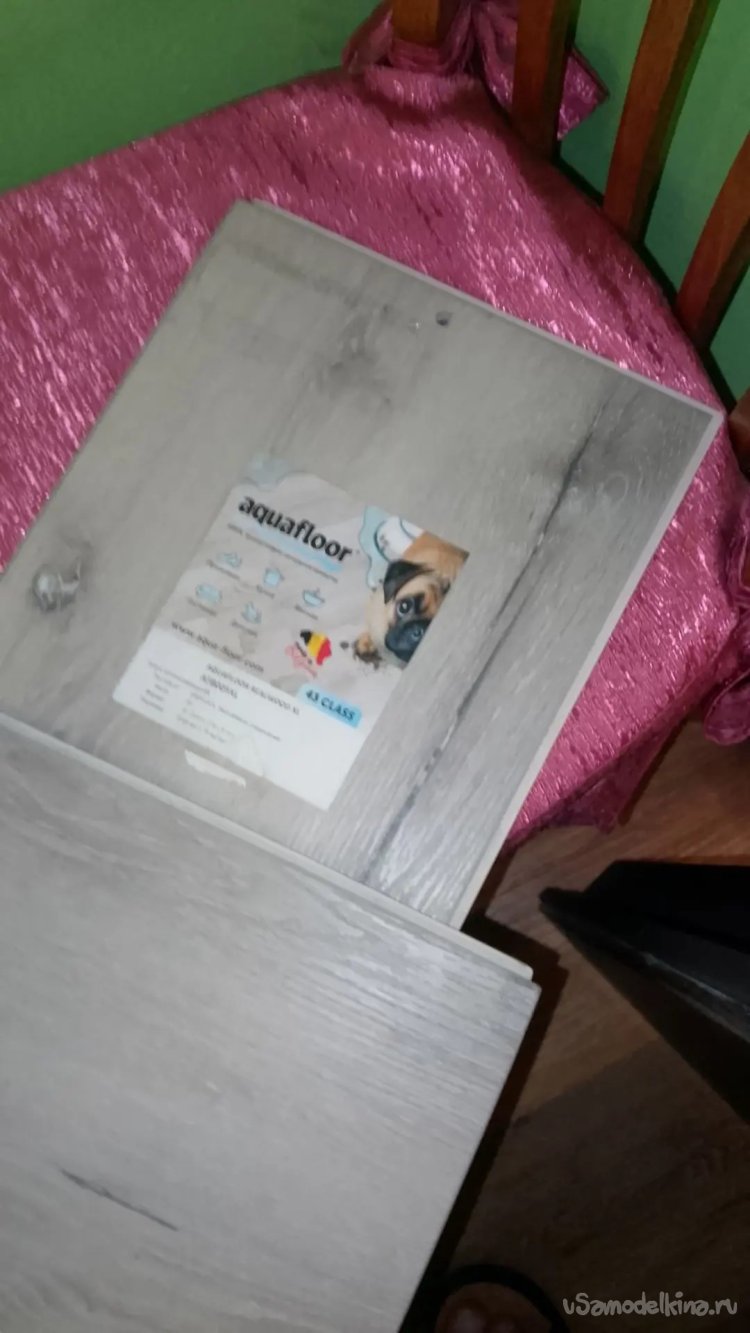

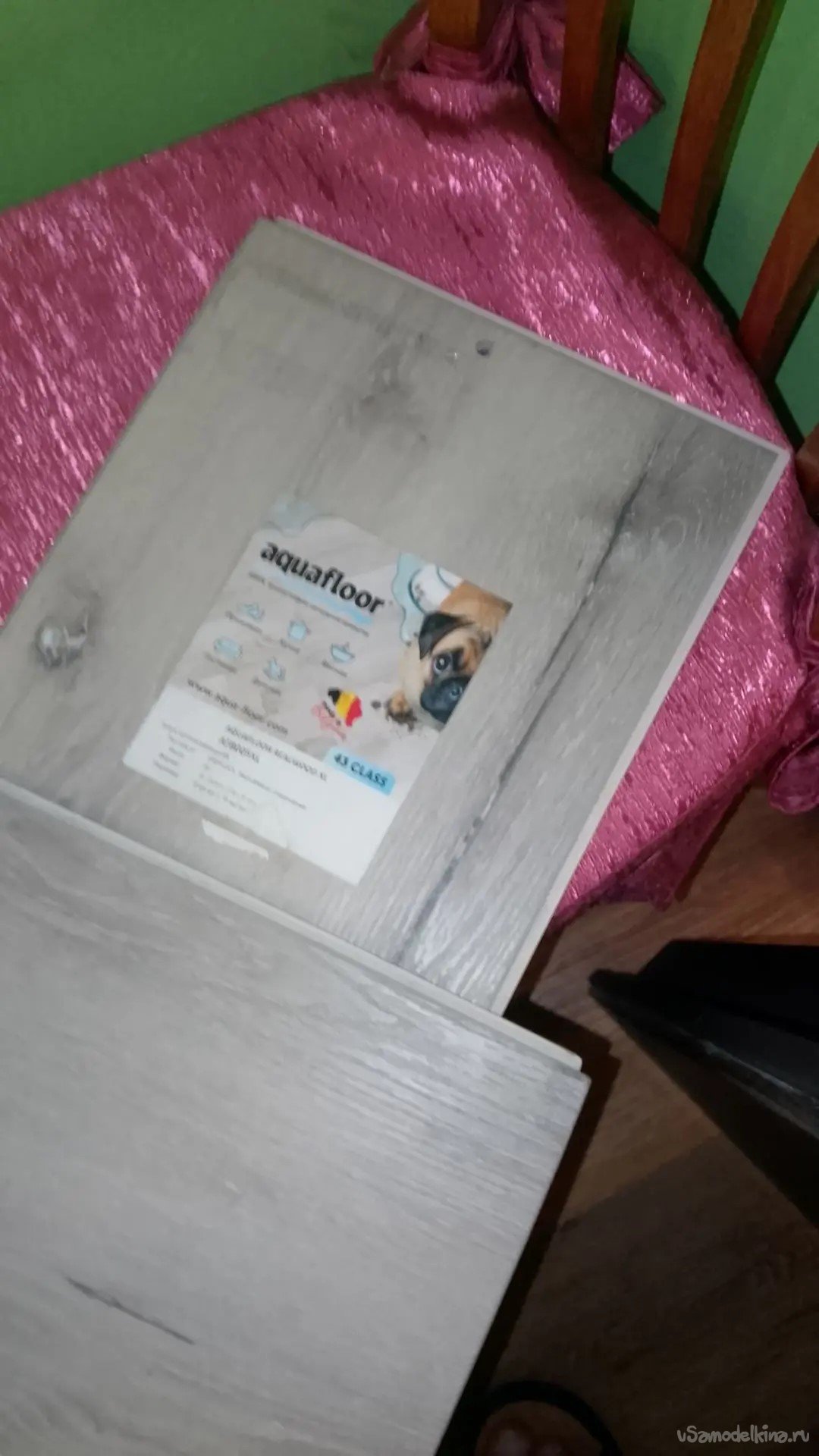

Кварц-виниловая плитка Аквафлор (тоже нашлась в кладовке) толщиной 8 мм с интегрированным резиновым слоем-подложкой для предотвращения скольжения
Болгарка, кусачки

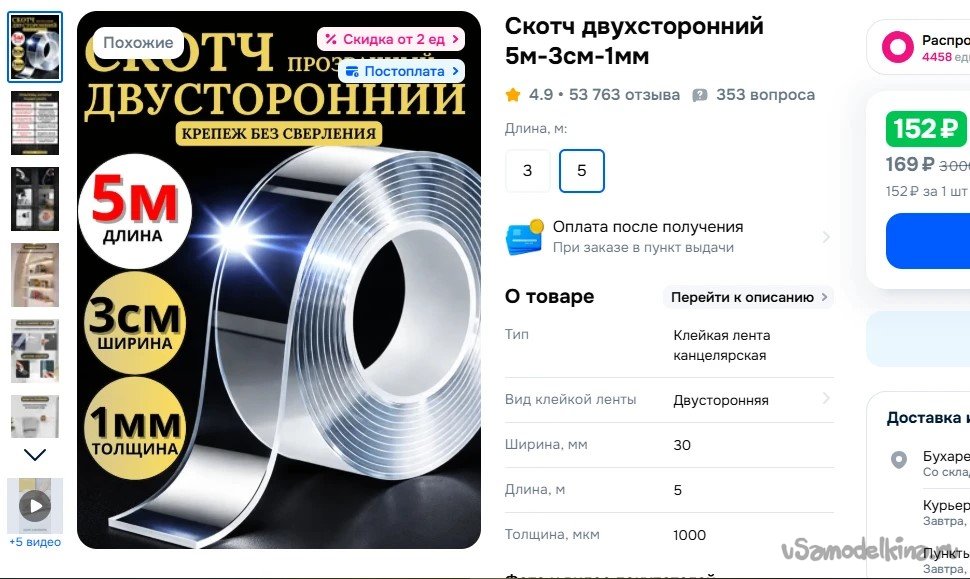

Скотч двухсторонний толстый (1 мм) с Озона
Порядок самоделания
Перво-наперво прикидываем, какой размер основания нам нужен. Ширина плитки стандартная, так что на глазок отрезал длину, чтобы веса хватило не скользить и помещалась под стол. Плитка длиной около 1,5 метров, хранится в общем коридоре, не было желания её пилить там (жена заругает, если болгаркой, пластиковые опилки разлетятся по ковролину, фиг их потом оттуда выковыряешь). На балкон тащить на распил тоже не вариант, не развернуть там длинную плитку. Недавно был куплен аккумуляторный гравер, вот решил его проверить на этом проекте, отпилив нужный кусок прямо в коридоре. Фреза была в комплекте. Несмотря на крохотность и маломощность, гравер справился. Точнее, не так чтобы очень, но по итогу получилось. У меня хватило заряда где-то за 1 минуту пропилить пластик по всей длине распила на глубину примерно полмиллиметра, и он сел.
Вспомнив свойства кварц-виниловой плитки, я по аналогии с резкой стекла положил заготовку на край табуретки по линии слома и, прижав левой рукой плитку, правой ударил по торчащему краю. Как и положено, он достаточно ровно обломился по линии пропила.

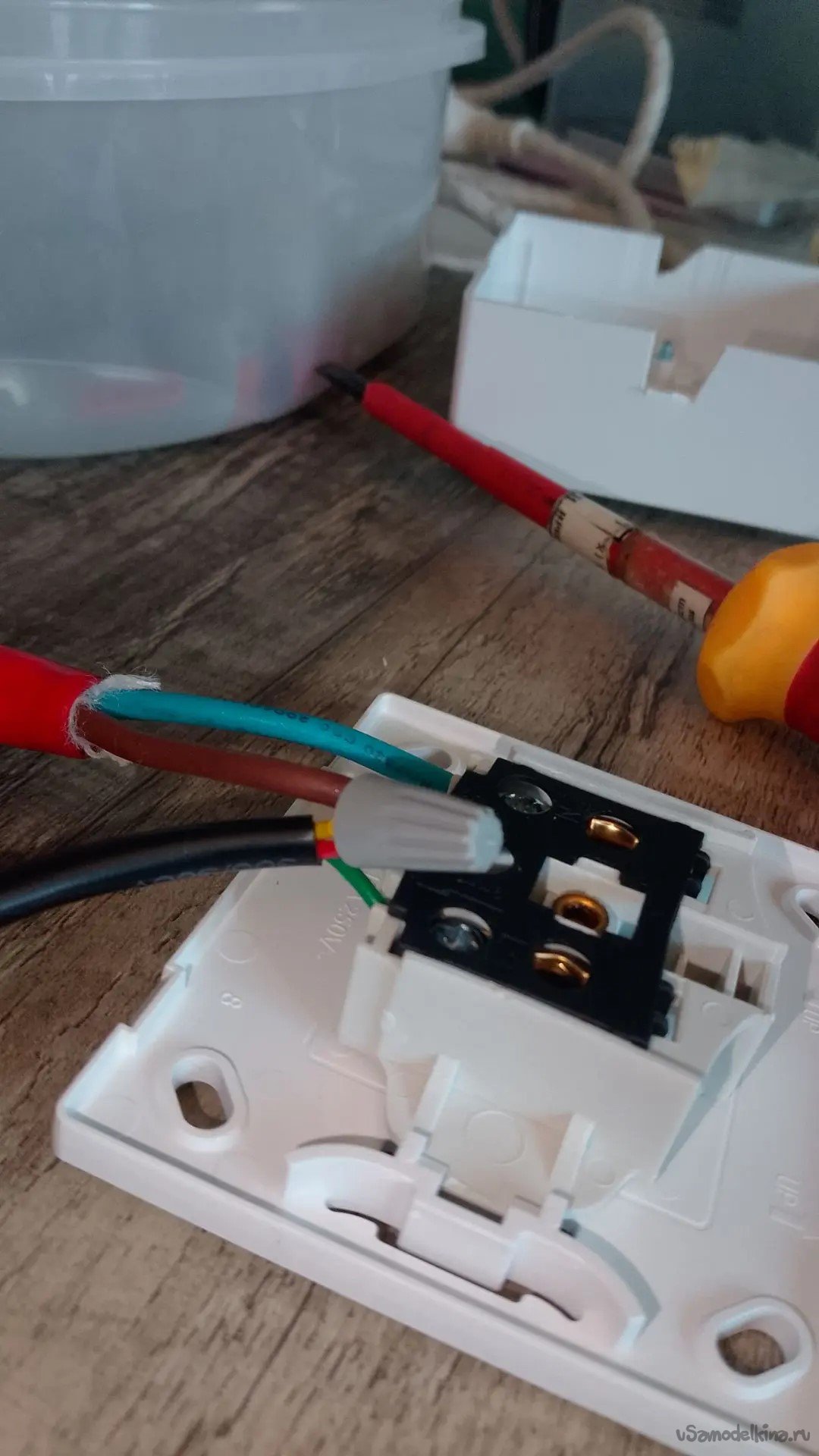

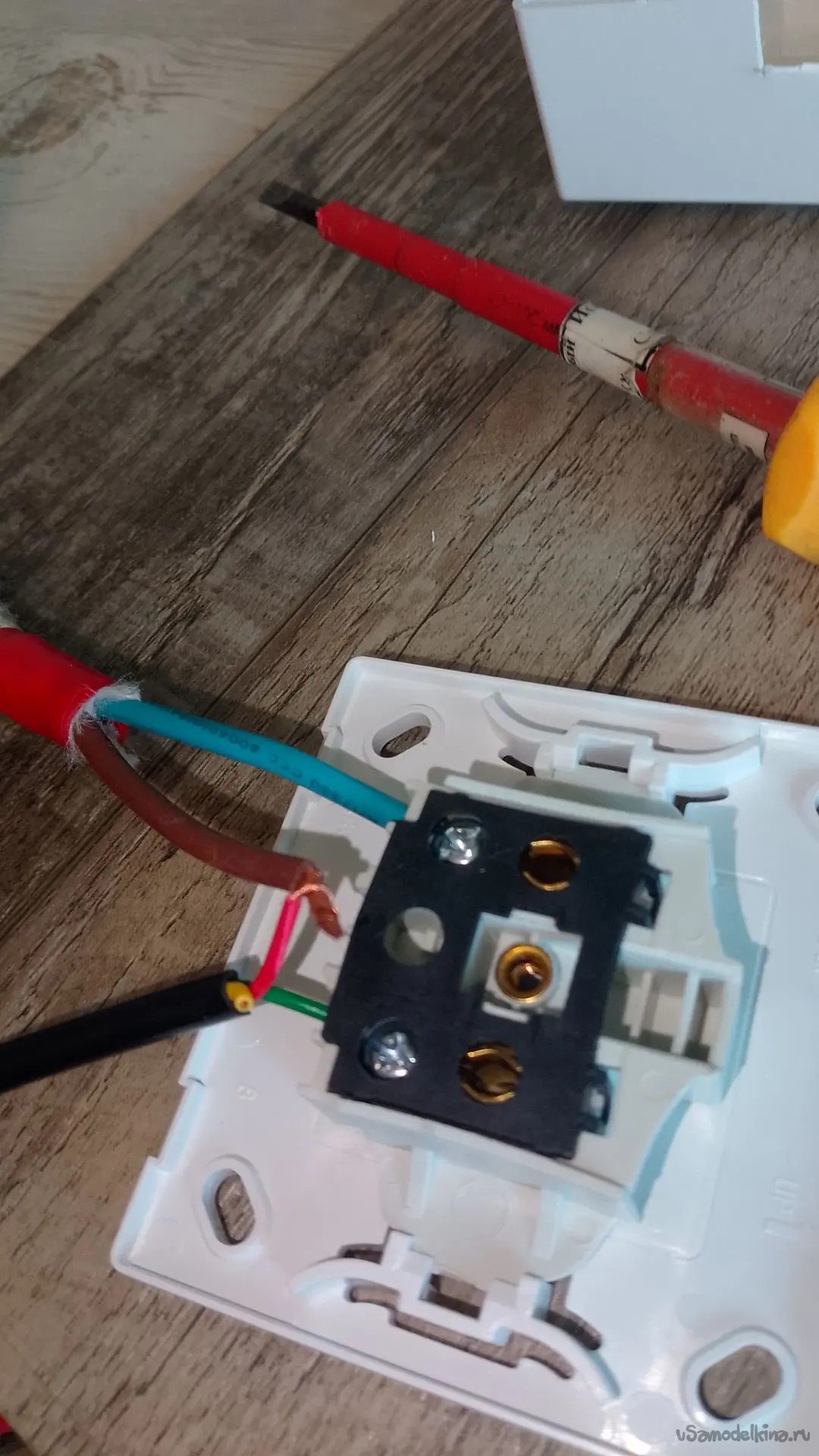

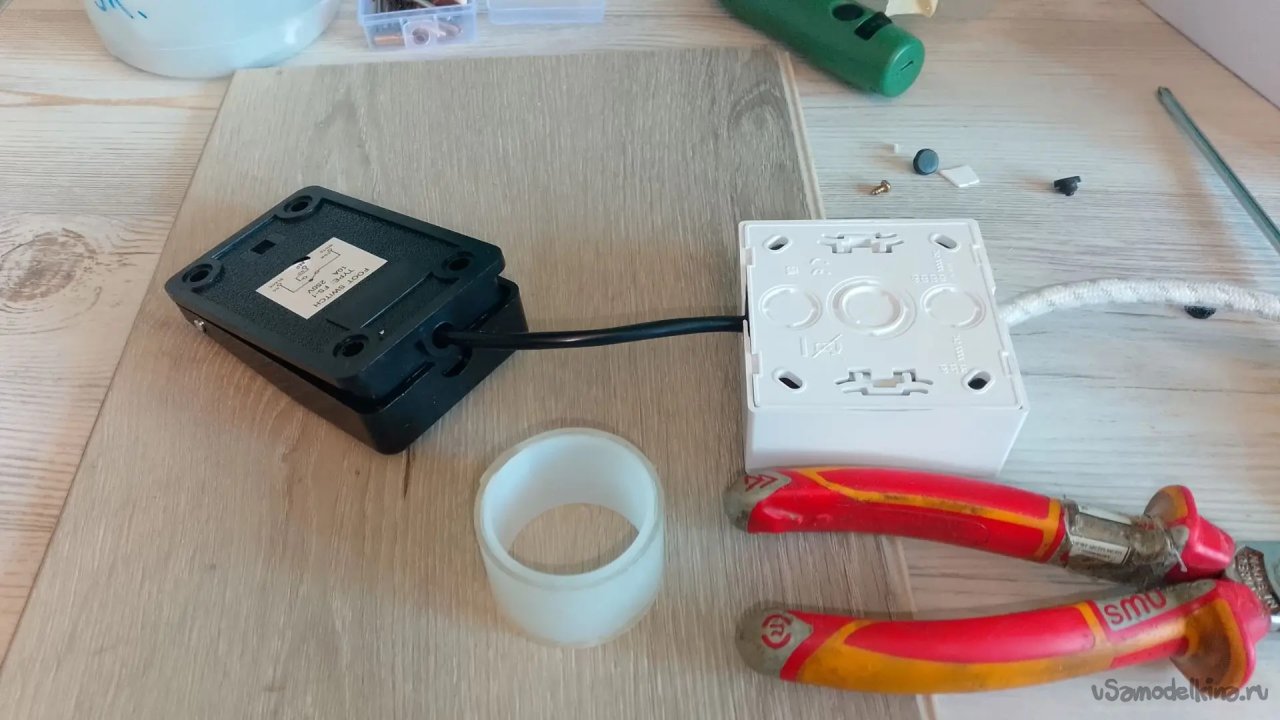

Теперь собираем схему электрическую принципиальную. Думаю, всем понятно как, нет смысла чертить. Один провод к розетке, второй на вход педали. Выход педали на вторую клемму розетки. Педаль – это просто кнопка. Ради эксперимента заизолировал не изолентой, а каким-то новым для меня видом клемм – с пружинкой внутри. Два провода соединяешь скруткой, сверху накручиваешь серую коническую пластиковую клемму с пружиной внутри. Держит надёжно, монтируется и демонтируется быстро.

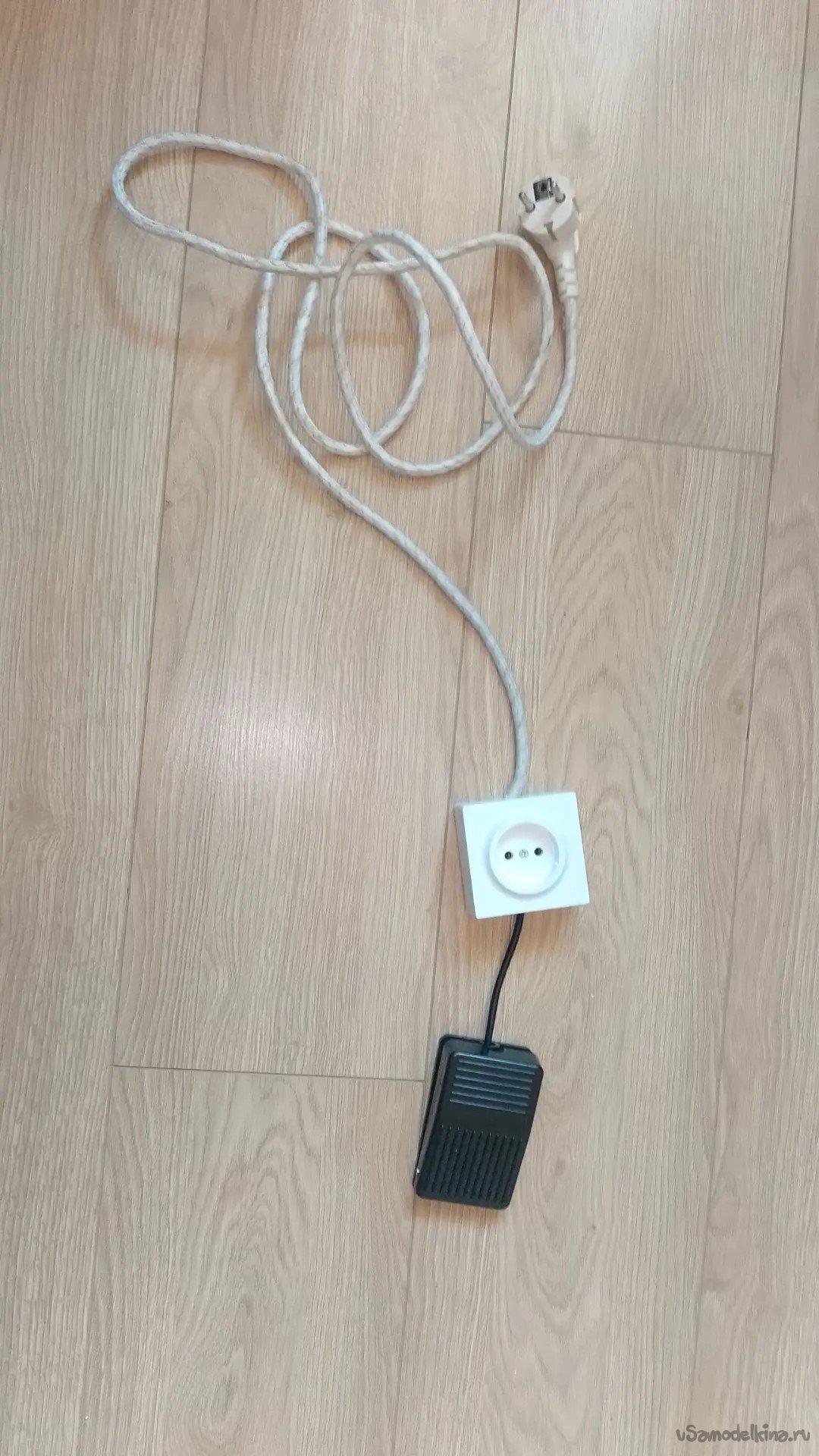

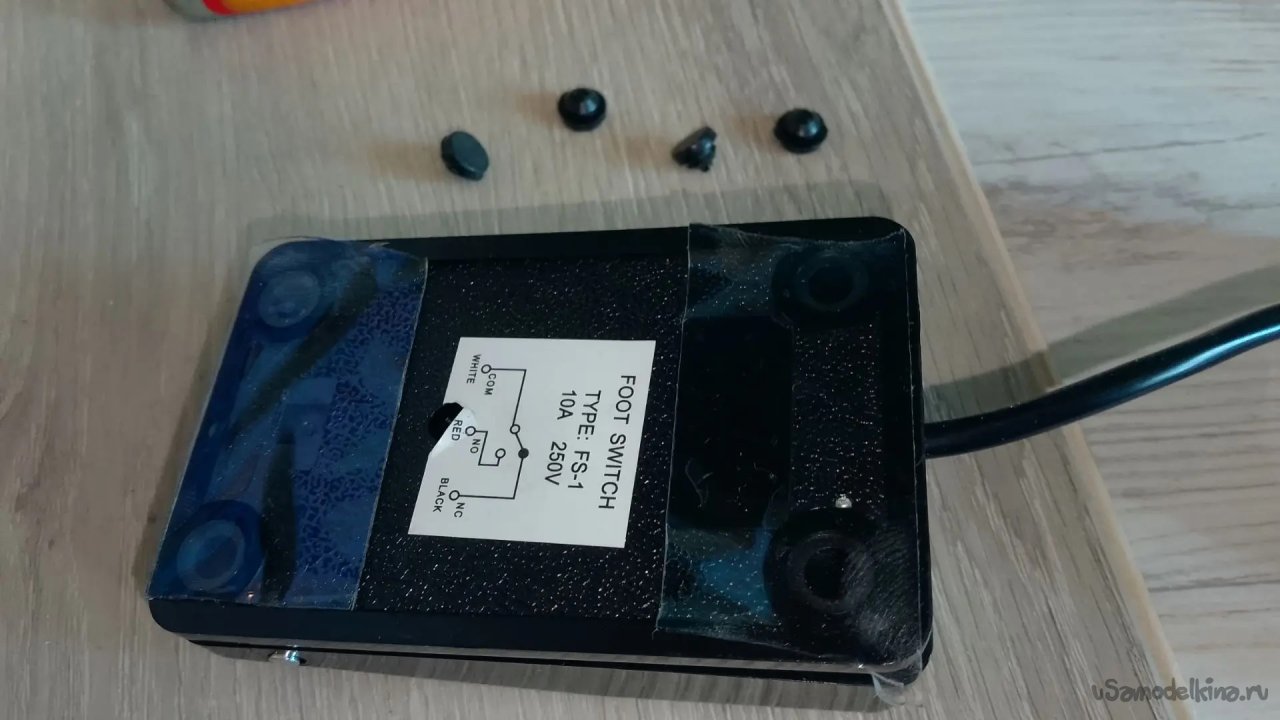

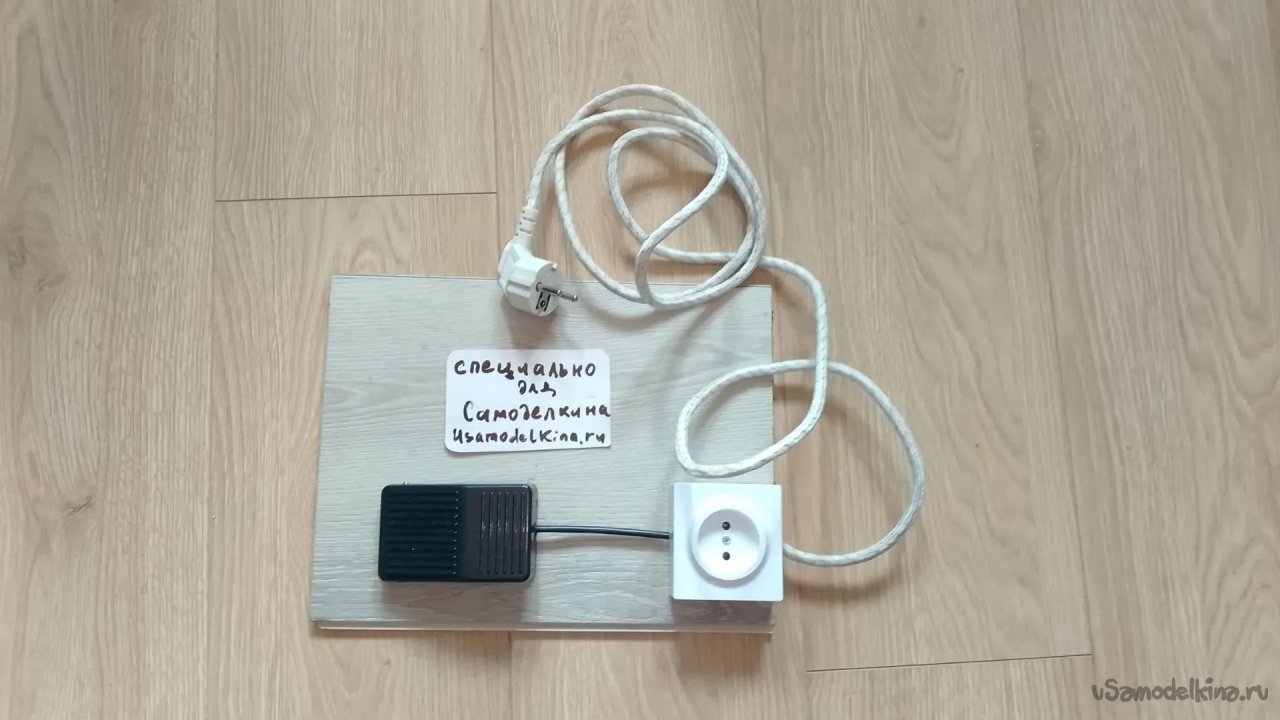

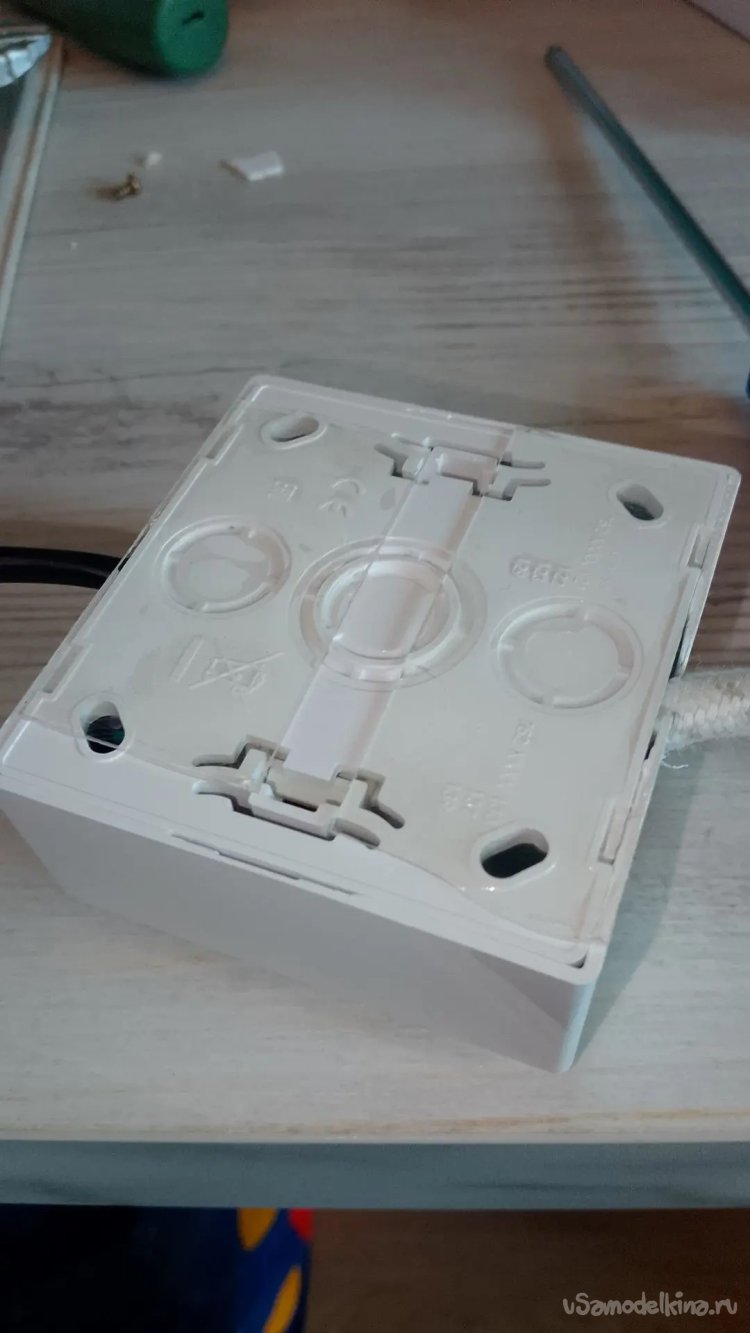

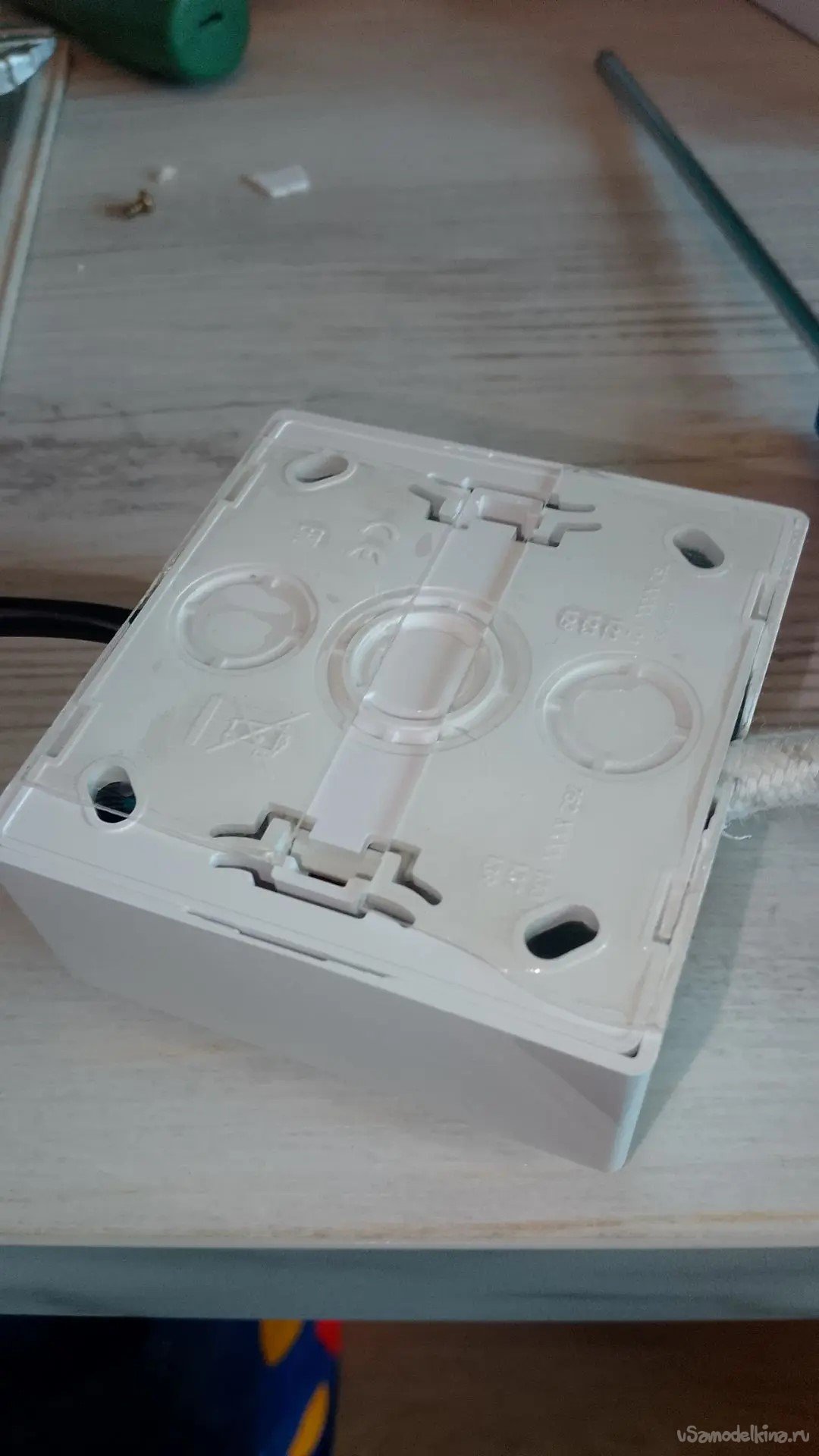

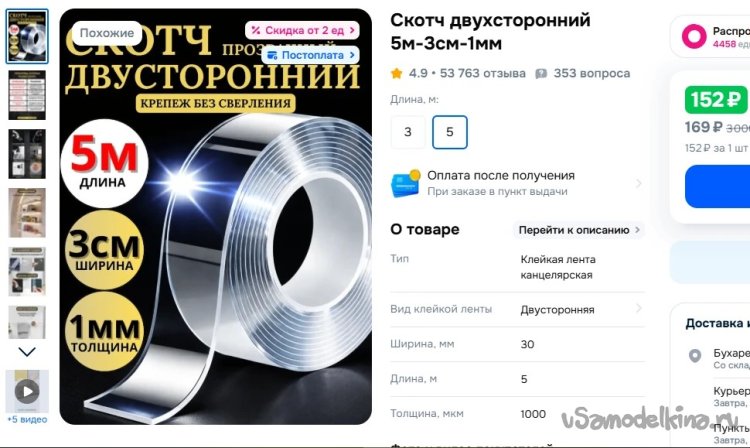

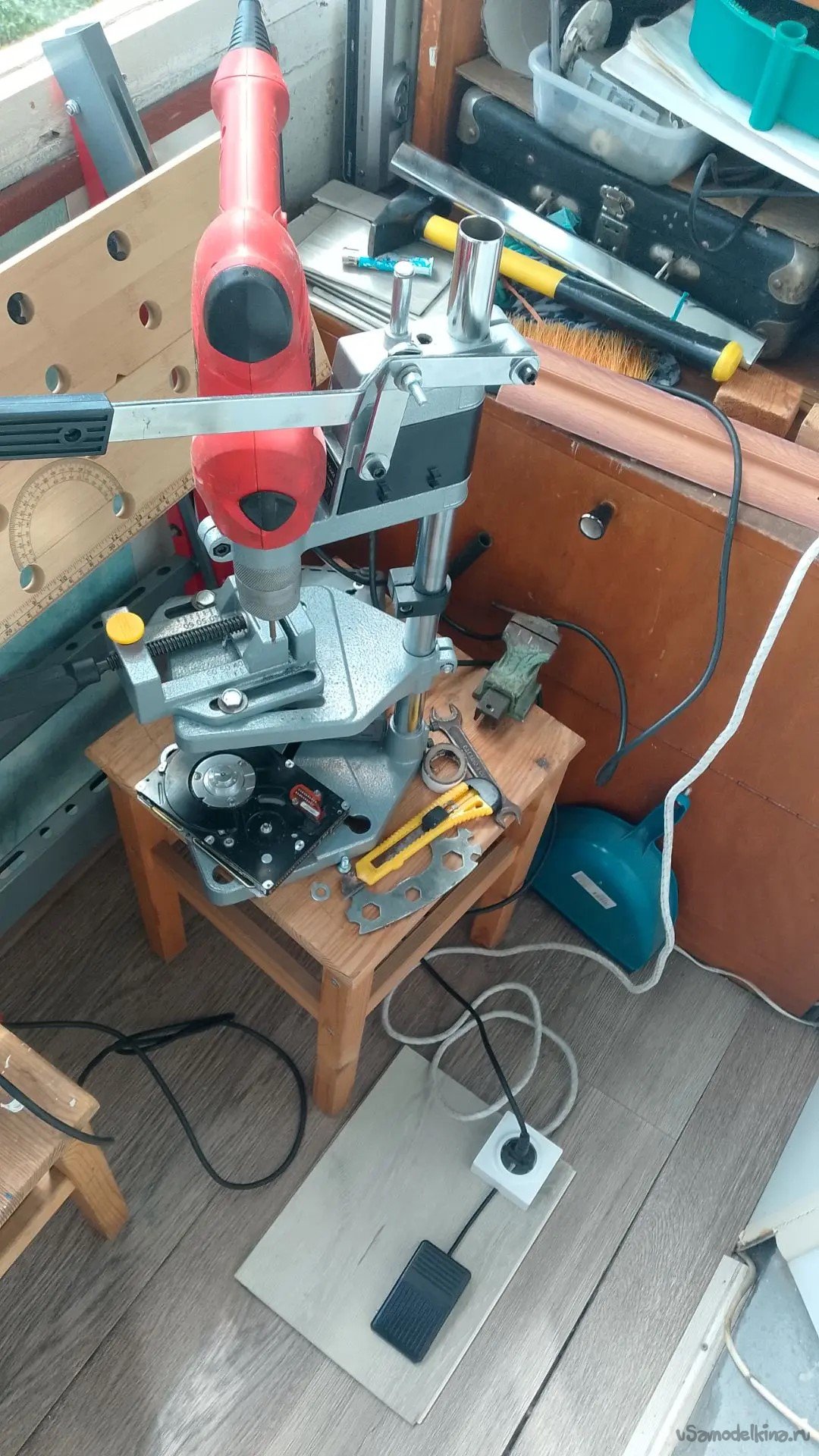

Схема собрана, осталось прикрепить её к основанию. Первое, что просится, это винты или саморезы. Но они могут поцарапать пол из ламината, и я решил попробовать недавно купленный двухсторонний скотч шириной 3 см и толщиной 1 мм. Жена на такой скотч крепит картинки к обоям, держит хорошо. В моём проекте сильных нагрузок не будет, почему бы не попробовать его? Отрезаем, клеим на выступающие части, снимаем верхний защитный слой и клеим на плитку. Держится хорошо. Идём на балкон испытывать, всё отлично работает, как и было задумано.
И, по традиции, спросим Алису, что она думает по этому поводу.
Сделать такую педаль своими руками реально! Идея в том, чтобы ногой управлять включением/выключением болгарки (а если добавить регулятор — то и плавным изменением оборотов). Я подобрала основные шаги и нюансы, чтобы всё получилось безопасно и работало стабильно. Что понадобится
Для механической части:
- Фанера (толщиной около 9–10 мм) или брусок. Мебельные или рояльные петли — для шарнира. Пружина — чтобы педаль возвращалась в исходное положение. В качестве временной замены иногда используют канцелярскую скрепку, но для постоянной нагрузки лучше металлическая пружина.
- Резиновые накладки (например, кусочки ремня или коврик) — чтобы педаль не скользила по полу. Саморезы, клей (ПВА или термоклей). Для электрической части:
- Кнопка включения/выключения (можно взять от старой дрели или шуруповёрта). Важно: она должна выдерживать ток вашей болгарки (часто хватает 5–6 А, но лучше проверить). Розетка и евровилка с сетевым шнуром (сечение провода 1,5–2,5 мм²).
- Опционально: регулятор напряжения (диммер), если хотите плавно менять обороты. Как собрать
- Сделайте основу. Из фанеры или бруска вырежьте две детали: основание и нажимную часть. Соедините их петлёй так, чтобы при нажатии верхняя часть опускалась.
- Добавьте пружину. Закрепите её так, чтобы она возвращала педаль в исходное положение после отпускания.
- Установите кнопку. В нажимной части сделайте отверстие и закрепите кнопку. Важно: при нажатии педаль должна замыкать контакт кнопки, а не скользить по ней. Иногда для точной передачи усилия используют дополнительный уголок или пластину.
- Соберите электрическую цепь. В разрыв одного из питающих проводов подключите кнопку. К другому концу цепи присоедините розетку, в которую будет включаться болгарка. Если ставите диммер, его тоже включают в разрыв цепи последовательно с кнопкой.
- Добавьте детали для комфорта и безопасности. Приклейте резиновые накладки к основанию, чтобы педаль не ездила по полу. Если используете диммер, отрегулируйте его так, чтобы при полном нажатии педали обороты были максимальными.
Несколько важных советов
- Безопасность контактов. Возьмите кнопку закрытого типа — так пыль и металлическая стружка не попадут на контакты и не вызовут искрения или окисления.
- Проверьте нагрузку. Убедитесь, что выбранная кнопка рассчитана на ток вашей болгарки. Слабая кнопка будет греться, плавиться или быстро выйдет из строя.
- Продумайте блокировку. Если вы собираете не просто педаль-включение, а часть стационарного станка из болгарки, добавьте механическую блокировку: например, чтобы педаль не сработала, пока не опущена защитная крышка диска.
- Протестируйте. Перед полноценной работой несколько раз нажмите педаль, убедившись, что контакт надёжный, нет искрения, а болгарка включается и выключается чётко.
Какой вариант выбрать?
- Если нужно только включать/выключать — хватит простой кнопки.
- Если хотите плавно менять скорость реза — добавляйте диммер.
Если на каком-то этапе возникнут вопросы (например, как точно передать усилие от педали на кнопку или как вписать диммер в схему) — пишите, подскажу!
