Педаль для бормашинки и не только

Всем привет.
Небольшая и простая самоделка, но так нужная порой. Функция самоделки простая - включить и выключить оборудование, что бы при этом руки были свободными.


1. Необходимые материалы:
- кусочек дощечки, фанерки или чего –либо другое. А, самое главное тонкого и жесткого материала, что бы педаль не прогибалась при работе. Тонкий, для того, что бы не надо было высоко поднимать носок ступни. В противном случае будут болеть мышцы ноги (икры – проверено).
Я использую кусочек ламината, поскольку он тонкий и жесткий,
размер 70 х 260 мм,

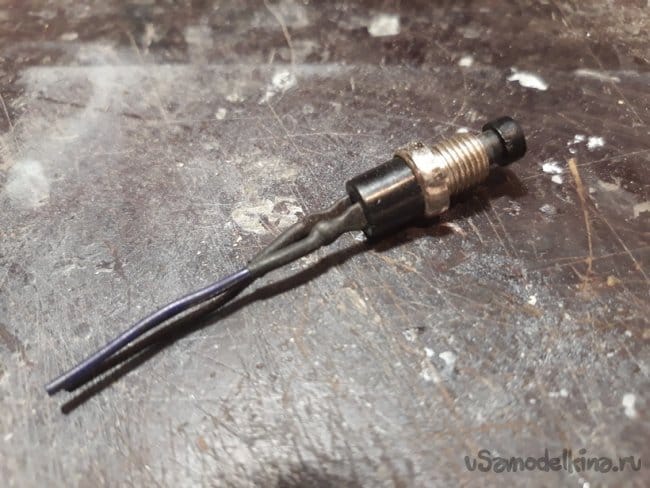

- микро кнопку без фиксирующих контактов,

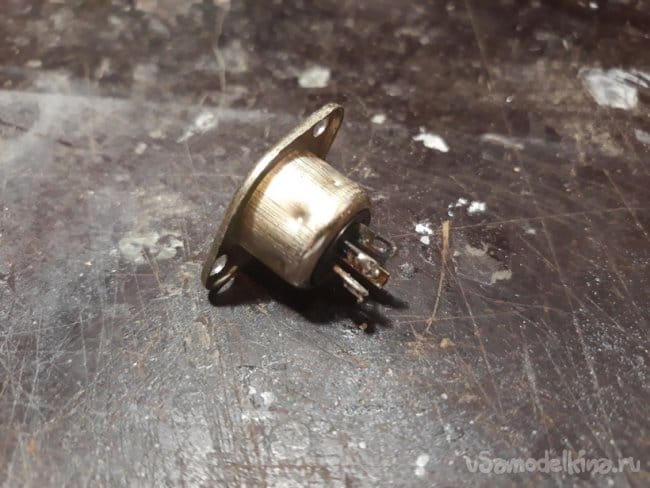

- штырьковый разъем (маму). У меня применен шестиштырьковый (ну был под рукой такой, вот и поставил), можно любой. Только тогда надо сменить (папу) на
подключаемом оборудовании,
- немного проводов и сетевую вилку
- коробочку, что бы могли поместиться кнопка и разъем,
- клеевой пистолет.

2. Изготовление.

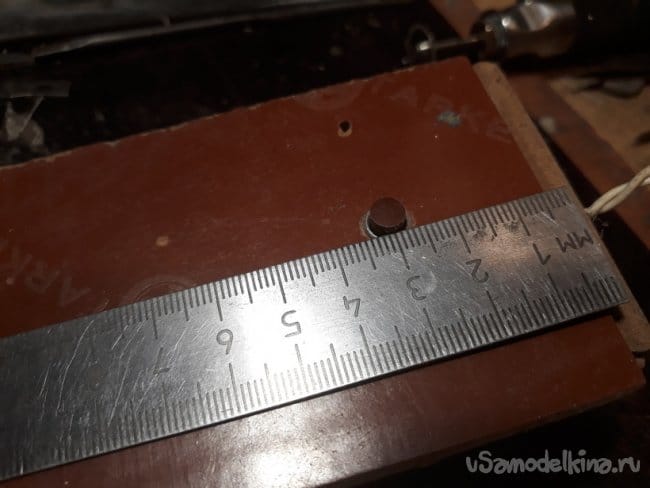

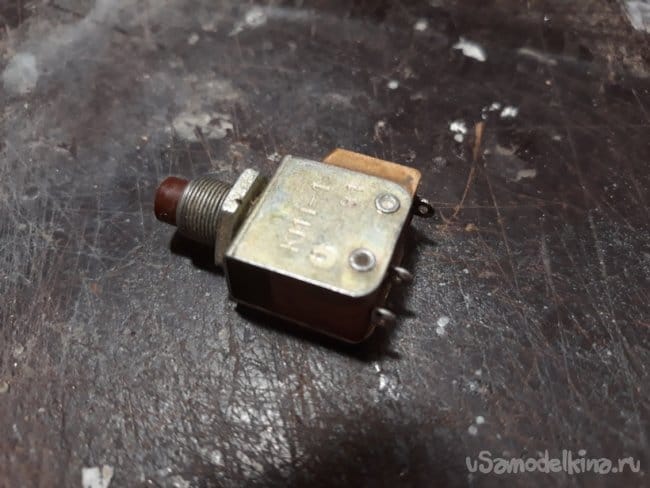

В дощечке из ламината, которая будет основанием педали. Отступив от края, 30 мм по центру сверлим отверстие для крепления кнопки. Я, использовал микро кнопку КМ 1-1

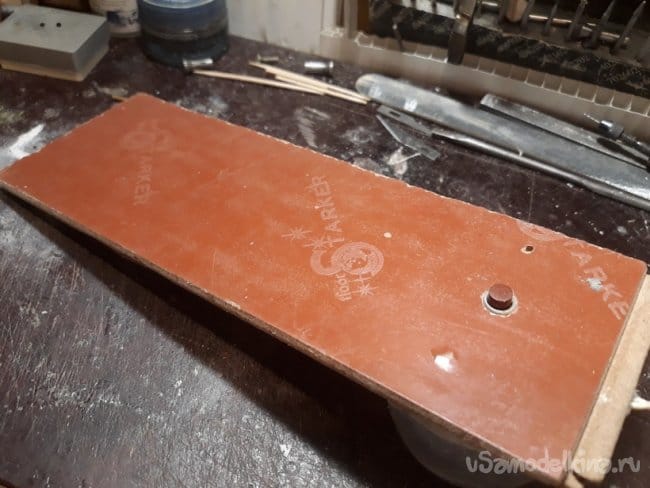

Устанавливаем кнопку. Нажимной «пимпочкой» вниз, контактами на верх.

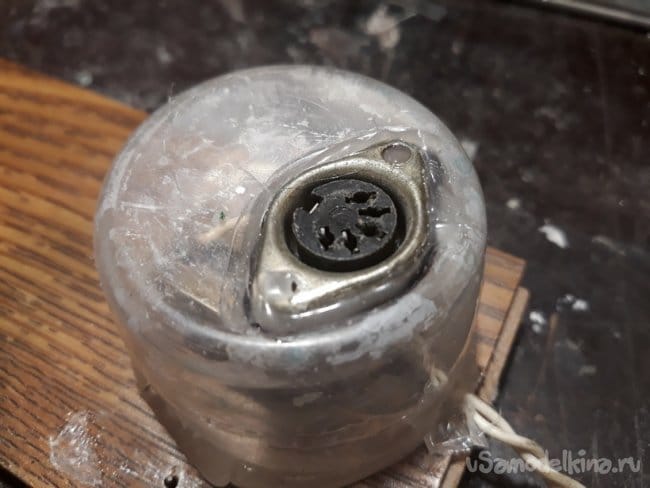

Берем коробочку, делаем в ней отверстия для разъема. Закрепляем разъем. Клеевым термо-пистолетом.

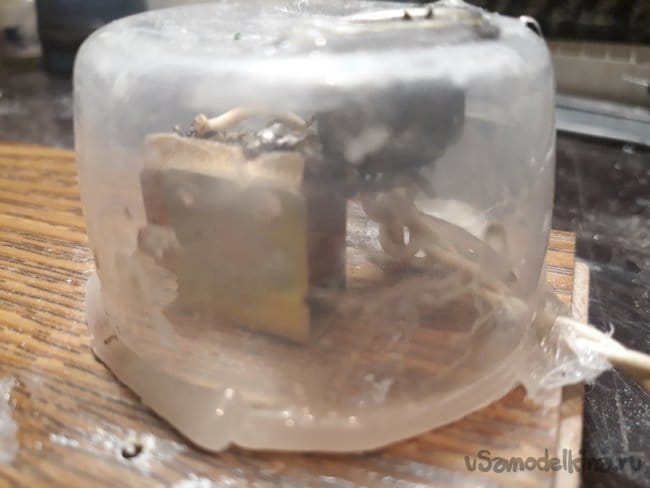

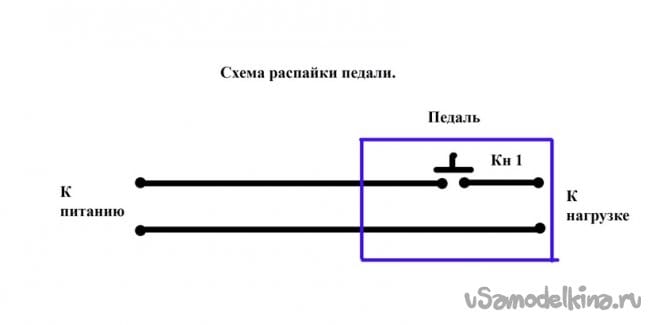

Далее распаиваем разъем и кнопку по следующей схеме.

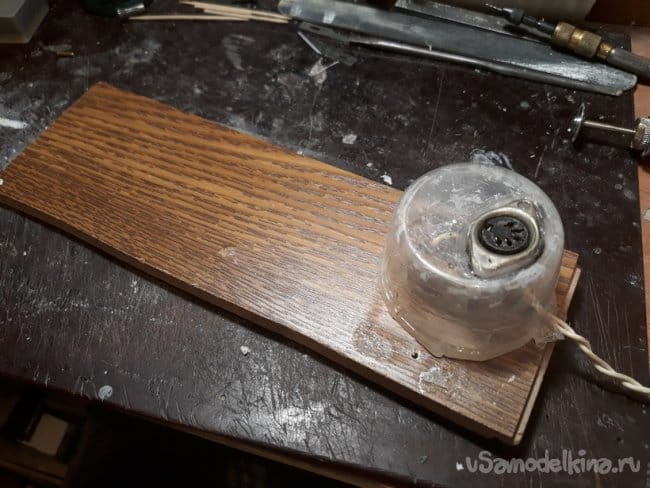

Устанавливаем коробку с монтажом на педаль и закрепляем ее при помощи клеевого термо-пистолета.

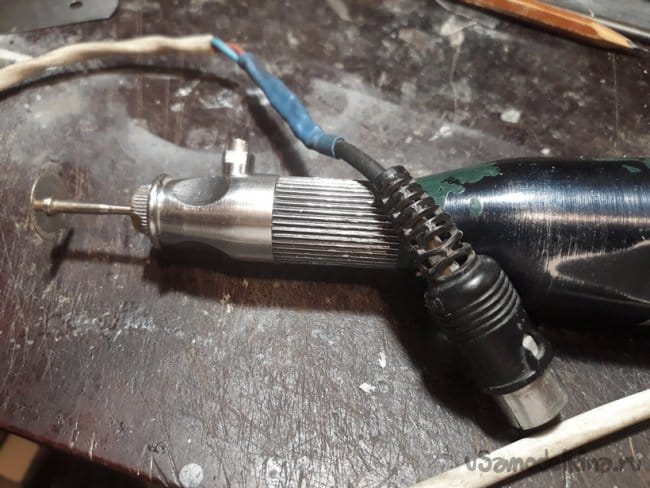

Все готово. Подключаем оборудование и вперед.


Данная конструкция педали доказала свою работоспособность. Поскольку, пользуюсь такой педалью много лет.

Всем удачи.
Думаю, вопросов не будет.

С уважением, Старпом.
